وحدة WitMotion RTK GNSS/INS UM982 / UM980 - تحديد المواقع بدقة سنتيمترية & توجيه مزدوج الهوائي لطائرات الدرون، الخرائط، AGV

نظرة عامة

تقدم وحدات RTK GNSS/INS UM982 (ثنائية الهوائي) و UM980 (أحادية الهوائي) تحديد المواقع بدقة سنتيمترية وتوافق سريع لـ RTK (<10 ث) مع تحديث RTK يصل إلى 20 هرتز. تدعم تتبع متعدد الأقمار الصناعية وترددات متعددة (BDS/GPS/GLONASS/Galileo/QZSS) عبر 1,408 قناة، وتتميز بمطابقة هوائي من نوع π بقدرة 50 أوم (SWR < 1.78)، وتدمج موصلات بيانات/طاقة من نوع Type-C بالإضافة إلى موصلات هوائي MMCX منخفضة الفقد. تصميم مضاد للتشويش ومكثفات فاراد تعزز من موثوقية الأداء في بيئات EM المعقدة. تشمل حالات الاستخدام النموذجية الطائرات بدون طيار، والمسح & التخطيط، والآلات المستقلة، والزراعة الدقيقة.

الميزات الرئيسية

• RTK بدقة سنتيمتر: أفقي 0.8 سم + 1 ppm، ارتفاع 1.5 سم + 1 جزء في المليون

• بدء سريع &وتحديث: تقارب RTK &أقل من 10 ثوانٍ; UM982 20 هرتز RTK, UM980 حتى 50 هرتز تحديد المواقع

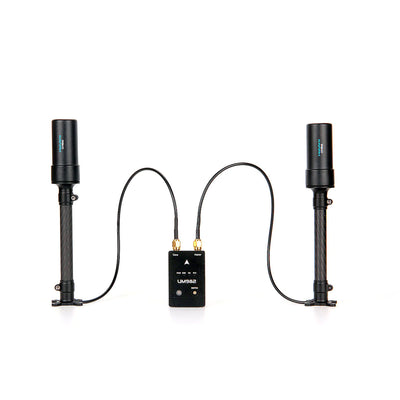

• توجيه مزدوج الهوائي (UM982): دقة التوجيه 0.1° @ 1 م قاعدة

• متعدد GNSS، متعدد النطاقات: BDS/GPS/GLO/Galileo/QZSS; 1,408 قناة

• أداء الهوائي: مطابقة مقاومة شبكة π 50 أوم, نسبة الموجة الساكنة &أقل من 1.78; تم التحقق من VSWR/فقدان العودة/رسوم سمث

• تصميم قوي: وحدة متقدمة لمكافحة التداخل؛ مكثف فارد لتخزين الطاقة

• إدخال/إخراج &و الطاقة: USB Type-C، وسادات تسلسلية محجوزة، منافذ هوائي MMCX؛ 5 فولت إمداد

• أدوات البرمجيات: برنامج كمبيوتر ويندوز، كتيبات، بروتوكول &و مقاطع فيديو تعليمية؛ تتبع الخريطة يظهر خط العرض/خط الطول، الارتفاع، السرعة، UTC &ونوع الإصلاح

المواصفات الفنية

* تظهر أرقام الطاقة كما هي في صور جدول المقارنة (UM982 220 مللي أمبير @ 5 فولت؛ قيمة UM980 معروضة في نفس الجدول بجانبها).

الأجهزة &والواجهات

• منافذ هوائي MMCX: فقدان إدخال منخفض، عرض نطاق أعلى

• USB نوع-C: توصيل وتشغيل للبيانات/الطاقة، فحص سريع للكمبيوتر الشخصي

• صف لوحة تسلسلي محجوز لدمج UART

• سلامة الطاقة: مكثفات فاراد على اللوحة تمنع فقدان البيانات أثناء الانقطاعات

الميكانيكية (اللوحة مع نوع-C &والـ MMCX المزدوج، كما هو موضح)

• مخطط اللوحة (مرجع): ~36.58 مم × 25.66 مم

• نمط التركيب موضح بأربعة ثقوب في الزوايا؛ المسافات الرئيسية موضحة (e.g., 20.07 مم بين الأعمدة)

• حجم نواة الوحدة المدرجة في الجدول: 26.0 × 38 × 7.6 مم

توضح صورة مخطط الأسلاك وظائف الأزرار والأبعاد؛ اتبع تخطيط الدبابيس الموضح عند التضمين.

هوائي &وموجات الراديو

• شبكة مطابقة من نوع π 50 Ω، نسبة الوقوف الموجي &أقل من 1.78

• تم التحقق بواسطة محلل الشبكة، مع VSWR، فقدان العودة، ومخطط سميث شاشات مضمنة

برنامج &ومجموعة تطوير

• برنامج الكمبيوتر (ويندوز)، الكتيبات، البروتوكول، وفيديوهات تعليمية (ابحث عن "WITMOTION" على يوتيوب)

• تتبع الخريطة واجهة المستخدم: تعرض الأقمار الصناعية، موقع الوحدة، خط العرض/خط الطول، الارتفاع، السرعة، نوع الإصلاح، UTC

قائمة التعبئة

مجموعة WTRTK-982 (UM982)

• 1× وحدة WTRTK-982

• 1× كابل هوائي

• 1× رأس 6 دبابيس

• 1× كابل نوع-C

مجموعة WTRTK-980 (UM980)

html

• 1× وحدة WTRTK-980

• 1× كابل هوائي MMCX ↔أنثوي SMA

• 1× رأس 6 دبابيس

• 1× كابل Type-C

التطبيقات

• التحكم في طيران الطائرات بدون طيار / UAV: تحديد موقع عالي الدقة + اتجاه مزدوج الهوائي (UM982)

• المسح &ورسم الخرائط: دقة موثوقة في المسارات المعقدة/المظللة

• الآلات المستقلة / الروبوتات: مقاومة التداخل، وضع مستقر عالي الدقة &وسرعة

• الزراعة الدقيقة: توجيه تلقائي وتتبع خطي بدقة &أقل من 2 سم RTK

مبدأ RTK

محطة القاعدة تحسب التصحيحات التفاضلية وتبثها (e.g. , RTCM). يتم تطبيق الروفر (UM982/UM980) لتحقيق نتائج دقيقة في الوقت الحقيقي، بمستوى سنتيمتر.

التفاصيل

تتميز وحدات WitMotion RTK GNSS/INS UM982 وUM980 وUM960 بتحديد المواقع باستخدام هوائي مزدوج أو مفرد، وتدعم BDS وGPS وGLONASS وGalileo وQZSS. توفر دقة عالية، وأوقات بدء تشغيل سريعة، وتعمل ضمن درجات حرارة تتراوح من -40 إلى 85 درجة مئوية، بأبعاد 26.0×38×7.6 مم.

تستخدم RTK تحديد المواقع التفاضلي عبر GPS. تقوم محطة القاعدة بحساب خطأ GPS، وترسله عبر GPRS إلى محطة متنقلة، مما يصحح بيانات الأقمار الصناعية لتحقيق دقة أعلى. تولد المحطات الثابتة وتبث بيانات تفاضلية؛ بينما تستخدم المحطات المتنقلة هذه البيانات لتحديد المواقع في الوقت الحقيقي بمستوى سنتيمتر.

تقدم وحدات RTK GNSS/INS UM982 وUM980 وUM960 دقة عالية، وتحديد مواقع باستخدام هوائي مزدوج، ومقاومة قوية للتداخل.مثالي للطائرات بدون طيار، والآلات المستقلة، والزراعة الدقيقة، والمسح.

تحديد المواقع بدقة مستوى السنتيمتر مع دقة أفقية تبلغ 0.8 سم + 1 جزء في المليون ودقة ارتفاع تبلغ 1.5 سم + 1 جزء في المليون. يدعم اتحاد الأنظمة المتعددة BDS/GPS/GLONASS/Galileo/QZSS مع 1408 قناة للحساسية العالية.

أداء ممتاز في تتبع الأقمار الصناعية مع مطابقة من نوع π، وانخفاض SWR، وقدرة قوية على البحث عن النجوم عبر أنظمة BDS وGPS وGLONASS وGALILEO.

أداء سريع في البحث عن الأقمار الصناعية: يبدأ وضع RTK في أقل من دقيقة، مع معدل تحديث 20 هرتز وتقليل الخطأ إلى أقل من 10 ثوانٍ. زمن التقارب <10 ثوانٍ. يعرض تتبع الخريطة الموقع، وخط العرض، وخط الطول، والارتفاع، والسرعة، ونوع التحديد، ووقت UTC.

أداء قوي ضد التداخل مع وحدة متقدمة لمكافحة التشويش.ميزات واجهة MMCX، مكثفات فاراد، اتصال عبر المنفذ التسلسلي، وواجهة TYPE-C لتحديد المواقع بشكل موثوق في البيئات المعقدة.

يوضح مخطط أداء مقاومة الهوائي VSWR، وفقدان العودة، وبيانات مخطط سميث. تشمل تعليمات الأسلاك الأبعاد لوحدة UM982 مع واجهة USB وتخطيط المكونات.

تمكن وحدة WitMotion RTK GNSS/INS UM982/UM980 من تحديد المواقع بدقة سنتيمترية للطائرات بدون طيار، والمسح، والآلات المستقلة، والزراعة الدقيقة. تدعم الملاحة عالية الدقة مع حلول الهوائي المزدوج، وتتبع الأقمار الصناعية متعددة الأنظمة، والتوجيه في الوقت الحقيقي لضمان التشغيل الموثوق في بيئات متنوعة.

تتضمن مجموعات التطوير برنامج كمبيوتر، دليل، فيديو استخدام، وبروتوكول. تشمل وحدات RTK982/RTK980، كابل الهوائي، واجهة Type-C، دبابيس، ورؤوس. تقدم برنامج Windows مجاني وفيديوهات تعليمية عبر YouTube.
