نظرة عامة

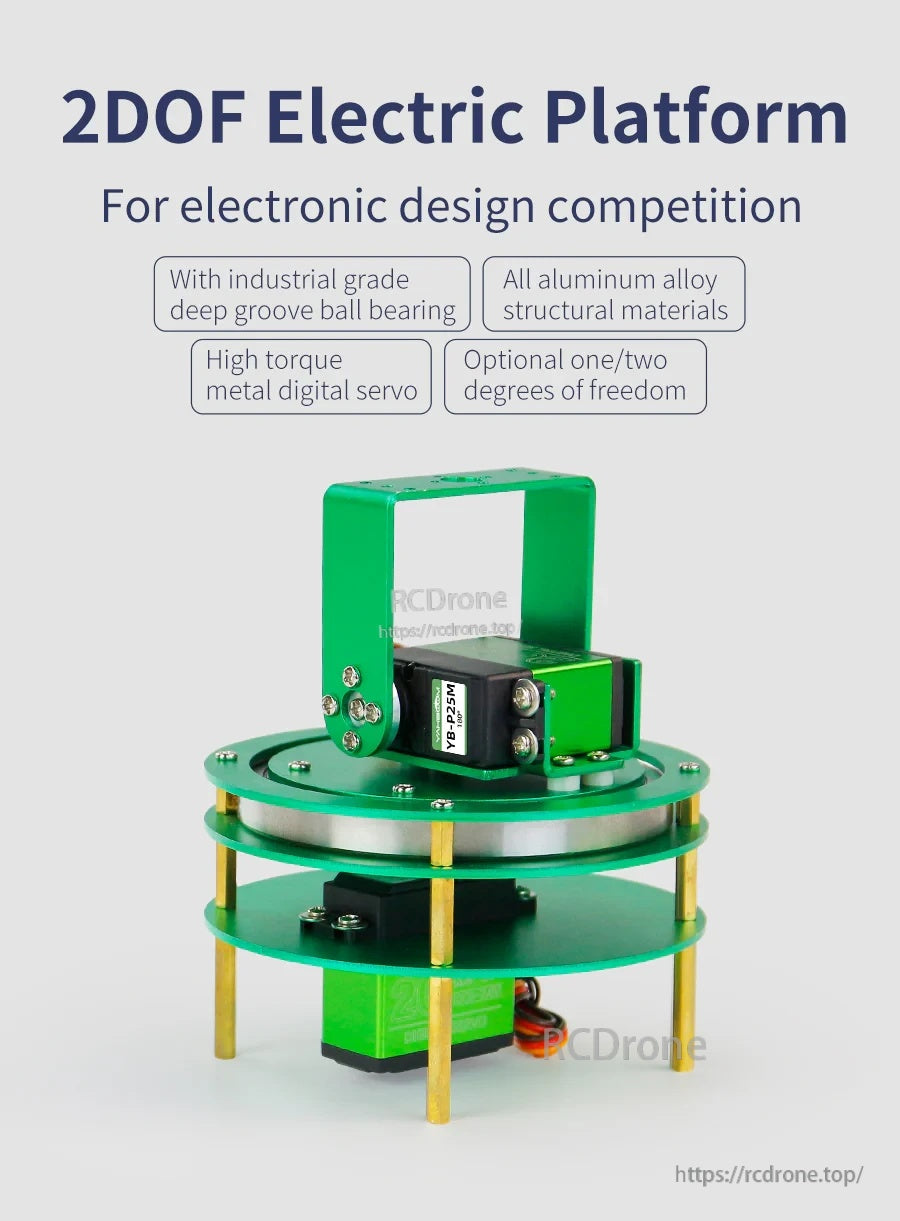

منصة Yahboom 2DOF الكهربائية هي آلية PTZ للتحريك والإمالة مدفوعة بمحرك سيرفو لمشاريع السيارات الروبوتية والروبوتات التعليمية. تتكون من محرك سيرفو رقمي معدني بزاوية 270° ووزن 20 كجم (للحركة الأفقية)، ومحرك سيرفو رقمي معدني بزاوية 180° ووزن 25 كجم (للإمالة)، وقوس من سبيكة الألومنيوم. تساعد محامل الكرات ذات الأخدود العميق من الدرجة الصناعية على الدوران بسلاسة وتحسين قدرة التحميل. تجعل فتحات التركيب المتعددة من السهل تركيب المستشعرات/الكاميرات أو تثبيت PTZ على هيكل سيارة روبوت.
الميزات الرئيسية
- دوران بدرجتين من الحرية: 270° يسار-يمين و180° أعلى-أسفل
- محركات سيرفو رقمية معدنية عالية العزم: 270° 20 كجم (الطبقة السفلية) + 180° 25 كجم (الطبقة العلوية)
- مواد هيكلية من سبائك الألومنيوم بالكامل؛ سبائك الألومنيوم المؤكسدة، بسماكة 2 مم
- تصميم محمل كروي عميق صناعي لدوران سلس وقدرة تحمل قوية
- ثقوب تثبيت متعددة M3 لتركيب المستشعرات/الكاميرات/المعدات الإلكترونية (تركيب علوي/وسطي/سفلي)
- خيارات لونين: منصة سيرفو خضراء أو منصة سيرفو سوداء (نفس مادة سبائك الألومنيوم وتكوين PTZ)
- التكوينات الاختيارية المذكورة: منصة سيرفو بدرجة حرية واحدة أو منصة سيرفو بدرجتين من الحرية
المواصفات
| اسم المنتج | منصة كهربائية بدرجتين من الحرية (سيرفو PTZ) |
| الدوران (التحريك) | 270° (من اليسار إلى اليمين) |
| الدوران (الإمالة) | 180° (من الأعلى إلى الأسفل) |
| السيرفو (تكوين 2-DOF) | 270° سيرفو رقمي معدني 20 كجم x 1؛ 180° سيرفو رقمي معدني 25 كجم x 1 |
| السيرفو (تكوين 1-DOF) | 270° سيرفو رقمي معدني 20 كجم x 1 |
| مادة الهيكل | سبائك الألومنيوم (مؤكسد)، بسمك 2 مم |
| المحمل | محمل كروي ذو أخدود عميق بدرجة صناعية |
| ثقوب التركيب | ثقوب تثبيت متعددة M3 (أعلى/وسط/أسفل)؛ يستخدم الأسفل أربعة أعمدة نحاسية M3 للتثبيت على الروبوت/العربة/سطح المكتب |
| ملاحظة الحمل (من نص الميزة) | دون النظر في قدرة الرفع للطبقة العليا، يمكن للسيرفو القياسي 20KG في الطبقة السفلى دعم دوران حمل 10KG |
| مجموعة التحكم الكهربائي الاختيارية (كما هو مدرج) | 7. |
رسومات الأبعاد (الوحدة: مم)

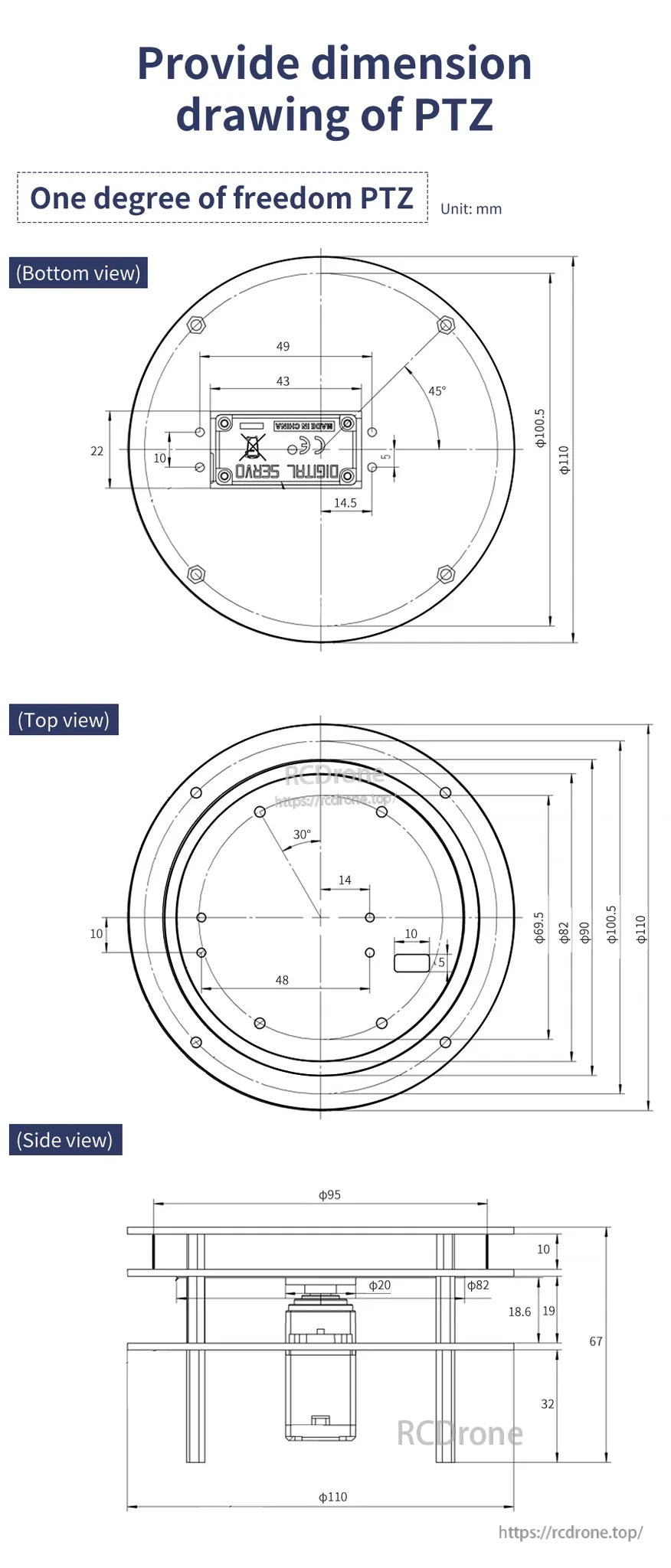

منصة ذات درجة حرية واحدة
- الأقطار الموضحة: Φ110، Φ100.5، Φ95، Φ90، Φ82، Φ69.5، Φ20
- الأبعاد الموضحة للعرض السفلي: 49، 43، 22، 10، 14.5، 5؛ الزوايا الموضحة: 45°
- الأبعاد الموضحة للعرض العلوي: 48، 14، 10، 5؛ الزاوية الموضحة: 30°
- الأبعاد الموضحة للعرض الجانبي: 67، 32، 19، 18.6، 10

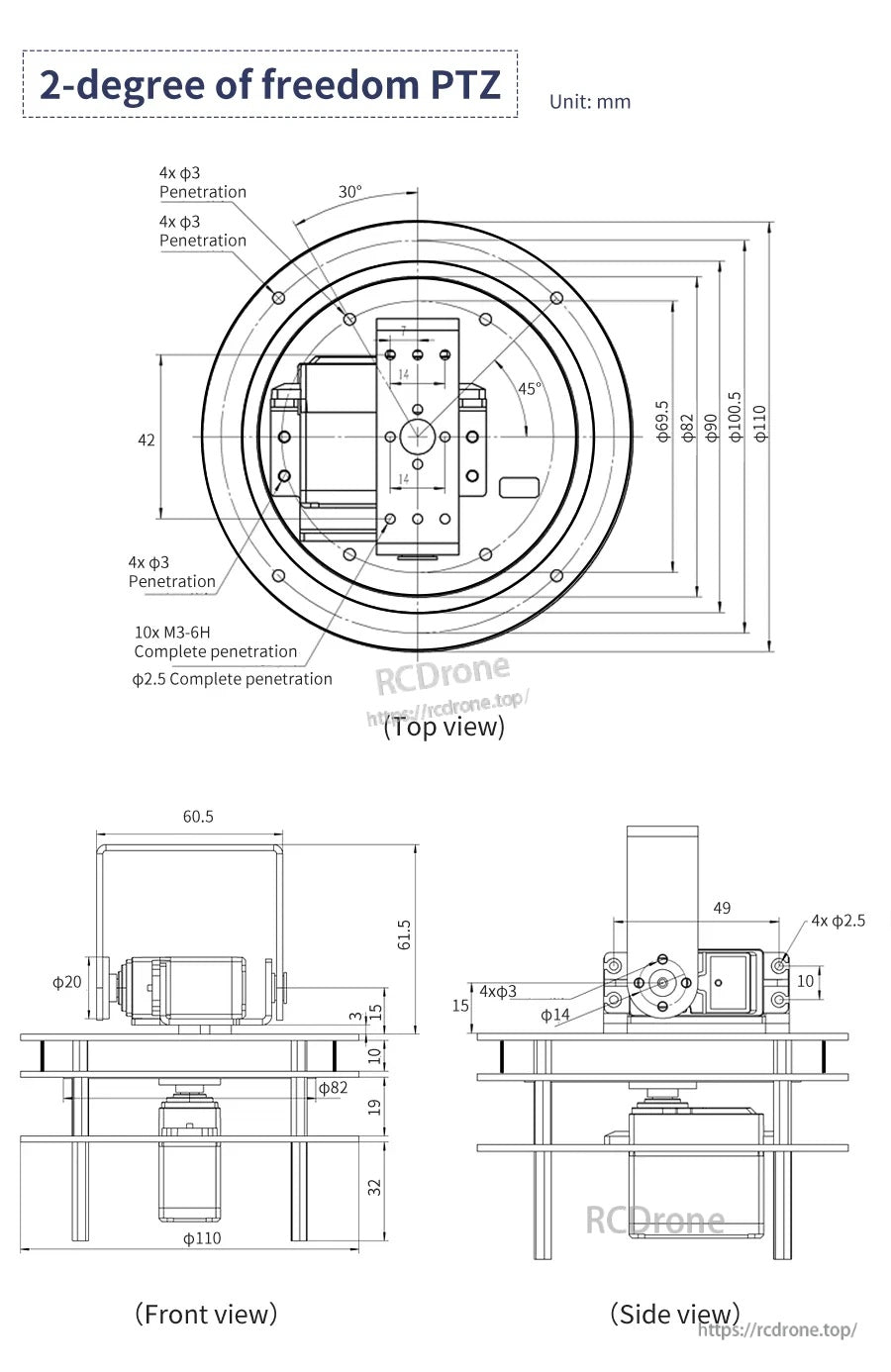

منصة ذات درجتي حرية
- الأقطار الموضحة: Φ110، Φ100.5، Φ90، Φ82، Φ69.5، Φ20، Φ14
- التعليمات الخاصة بالثقوب الموضحة: 4x Φ3 اختراق (مذكورة ثلاث مرات)؛ 10x M3-6H اختراق كامل؛ Φ2.5 اختراق كامل
- الأبعاد الموضحة للعرض الأمامي: 60.5، 61.5، 32، 19، 15، 10، 3
- الأبعاد الموضحة للعرض الجانبي: 49، 15، 10؛ التعليمات الخاصة بالثقوب الموضحة: 4x Φ2.5
- الزوايا المعروضة: 30°، 45°
ما هو متضمن
- تجميع PTZ سيرفو 2DOF (سيرفو رقمي معدني 270° 20 كجم + سيرفو رقمي معدني 180° 25 كجم + حامل سبيكة الألومنيوم)
التطبيقات
- تركيب مستشعر/كاميرا سيارة الروبوت
- مشاريع الروبوتات التعليمية ومنافسات تصميم الإلكترونيات

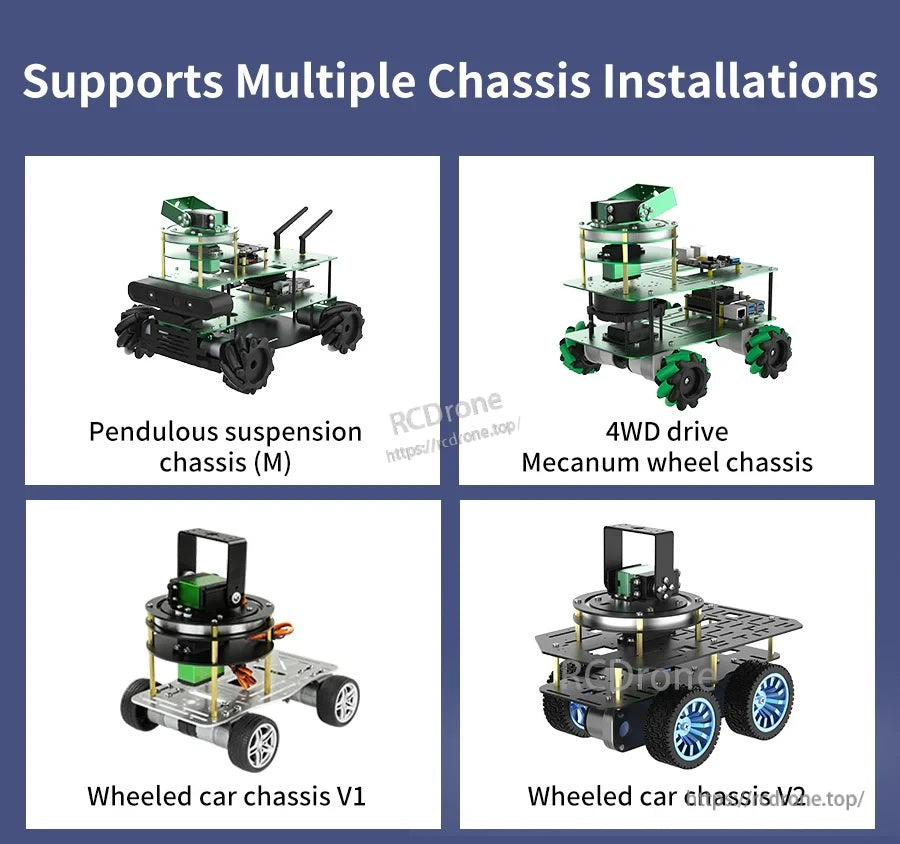

- تركيبات الهيكل المعروضة: هيكل تعليق متأرجح (M)، هيكل عجلات ميكانيوم 4WD، هيكل سيارة بعجلات V1، هيكل سيارة بعجلات V2
الأدلة
الدروس التعليمية: منصة Yahboom الكهربائية 2DOF
لإرشادات الاختيار أو أسئلة التوافق قبل الشراء، اتصل بـ [email protected] or زيارة https://rcdrone.top/.
التفاصيل
قم بإقران منصة التحريك والإمالة مع سيارة الروبوت وبناءات الروبوتات التعليمية لمشاريع الرؤية والاستشعار والتتبع.
قاعدة PTZ سيرفو 2DOF مدمجة تضيف حركة سلسة للكاميرات والمستشعرات والحمولات الصغيرة.

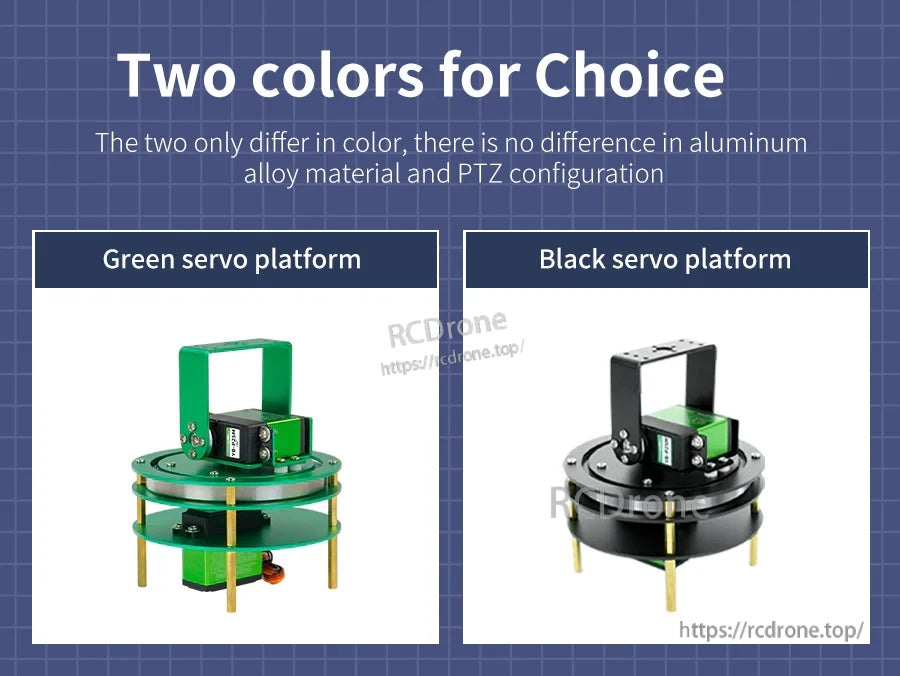

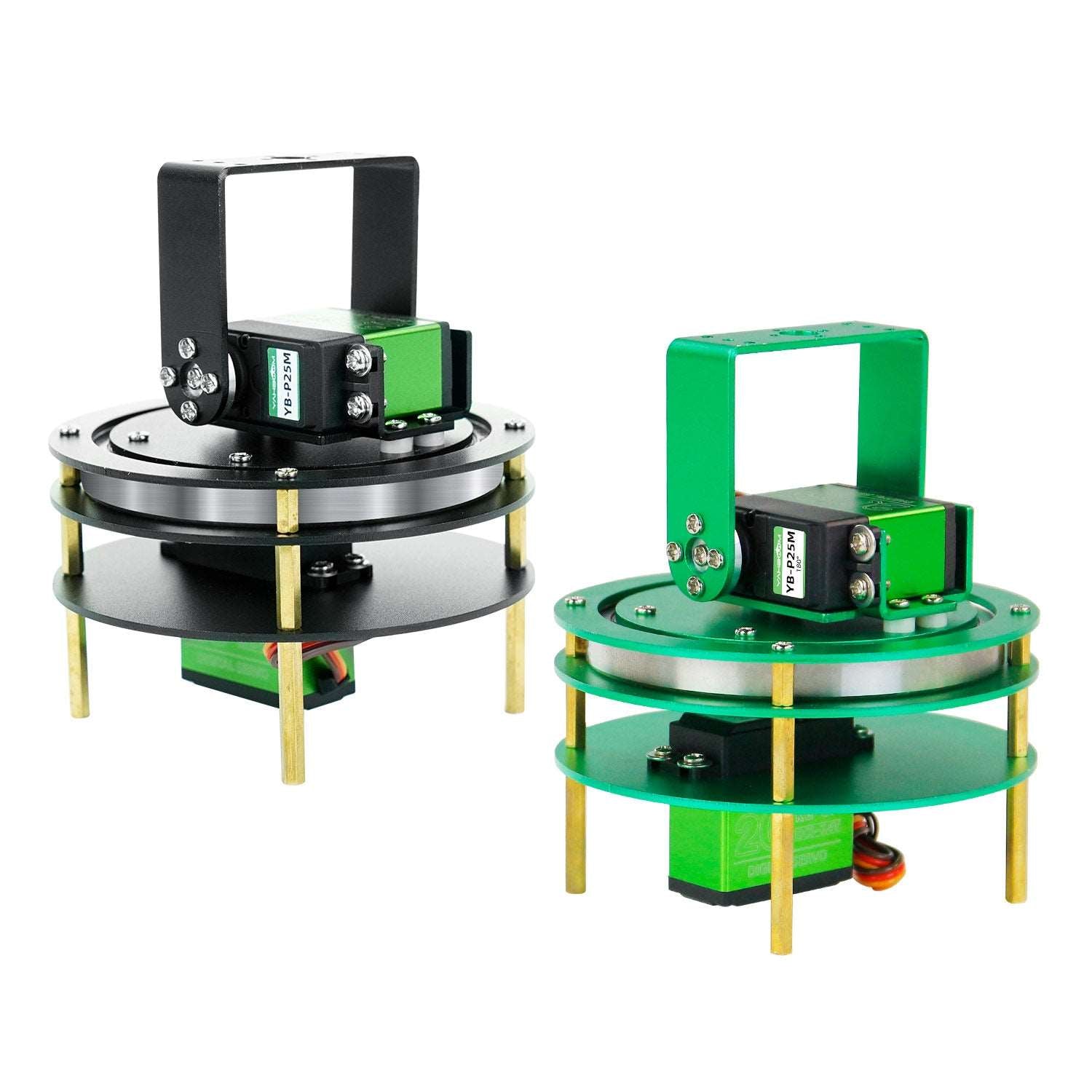

اختر بين الألومنيوم المؤكسد باللون الأخضر أو الأسود - كلا الخيارين يحتفظان بنفس تكوين PTZ ونمط التركيب.

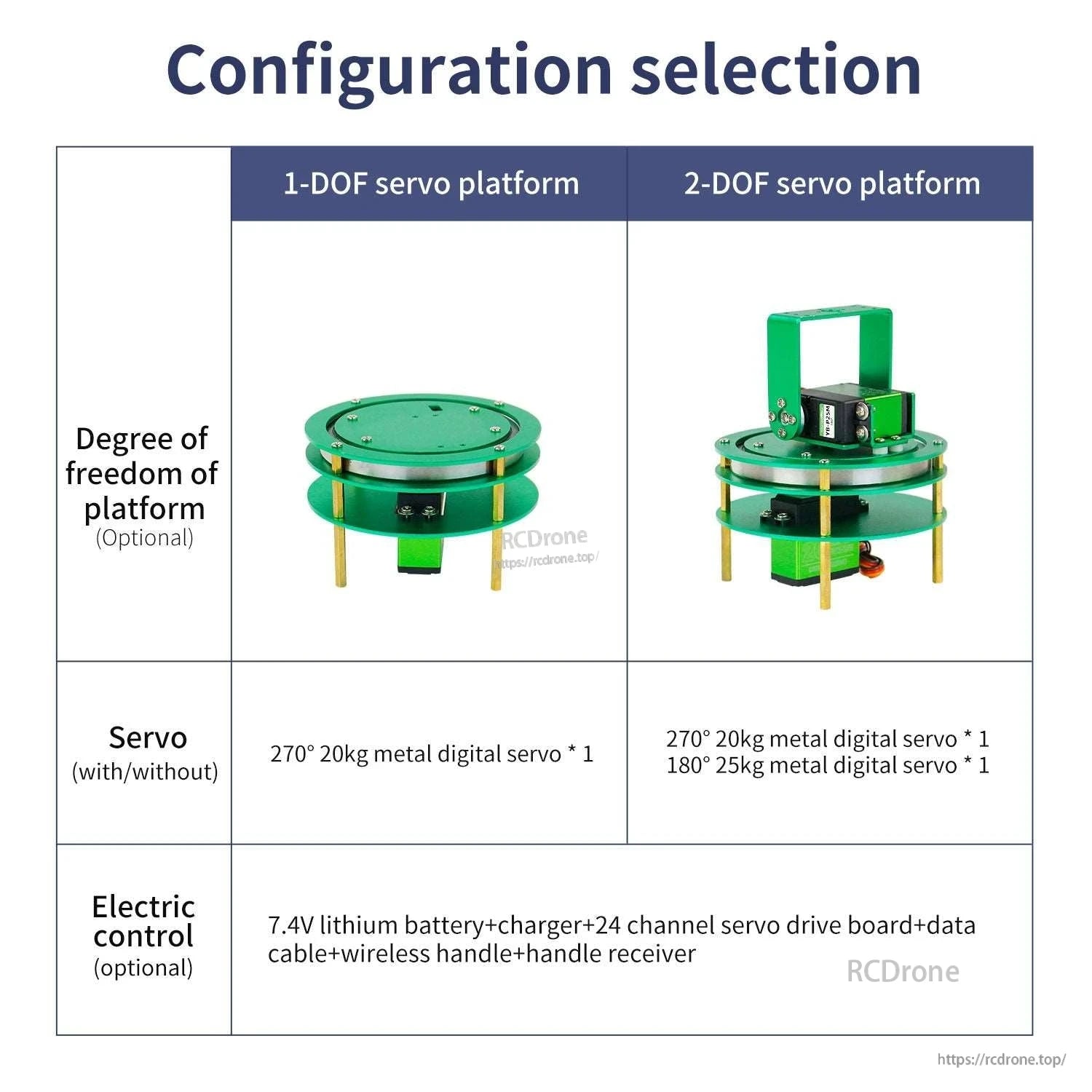

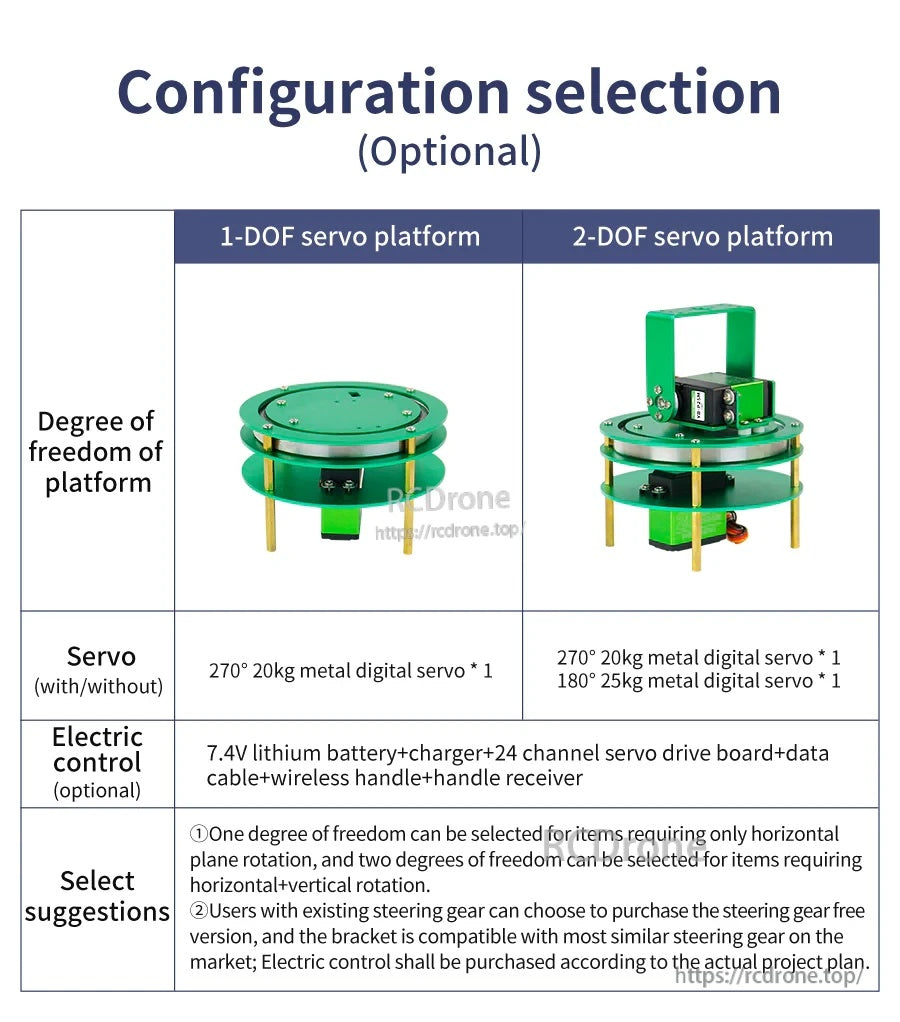

اختر 1-DOF للدوران الأفقي فقط أو 2-DOF للحركة الكاملة الأفقية والعمودية، حسب احتياجات مشروعك.

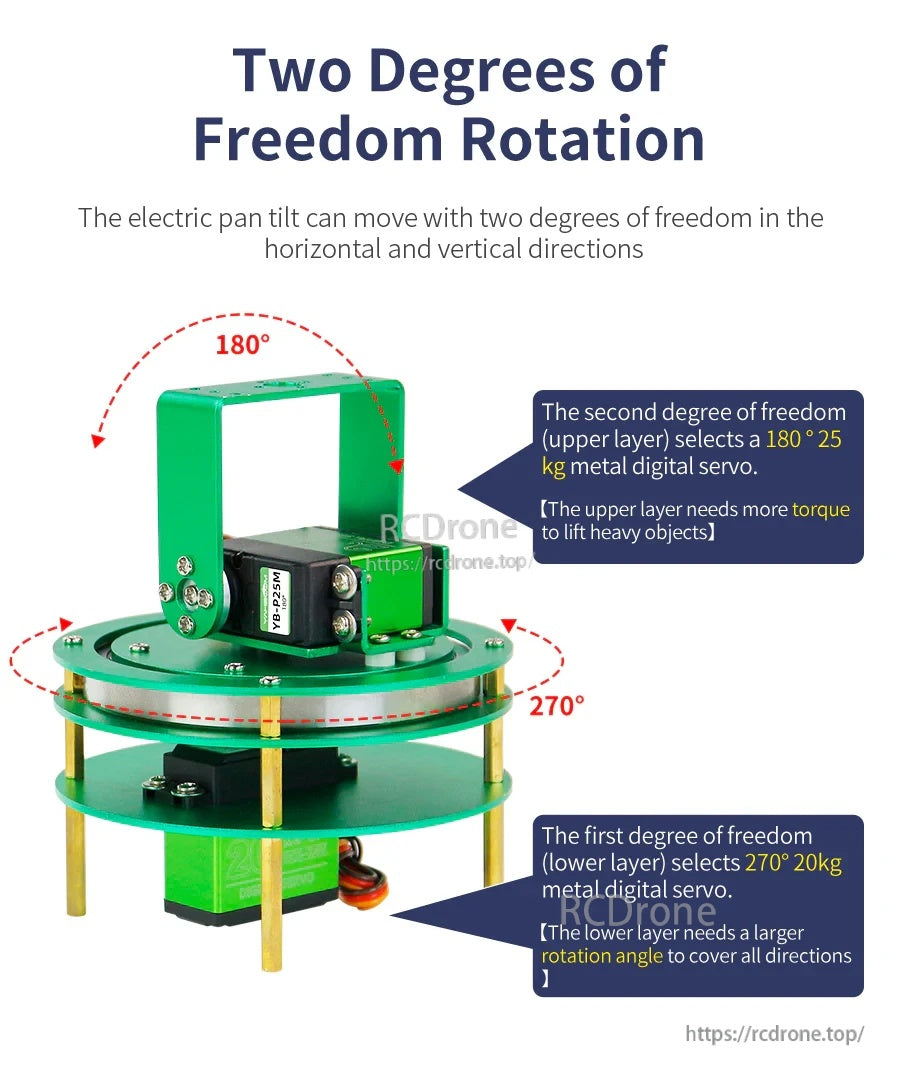

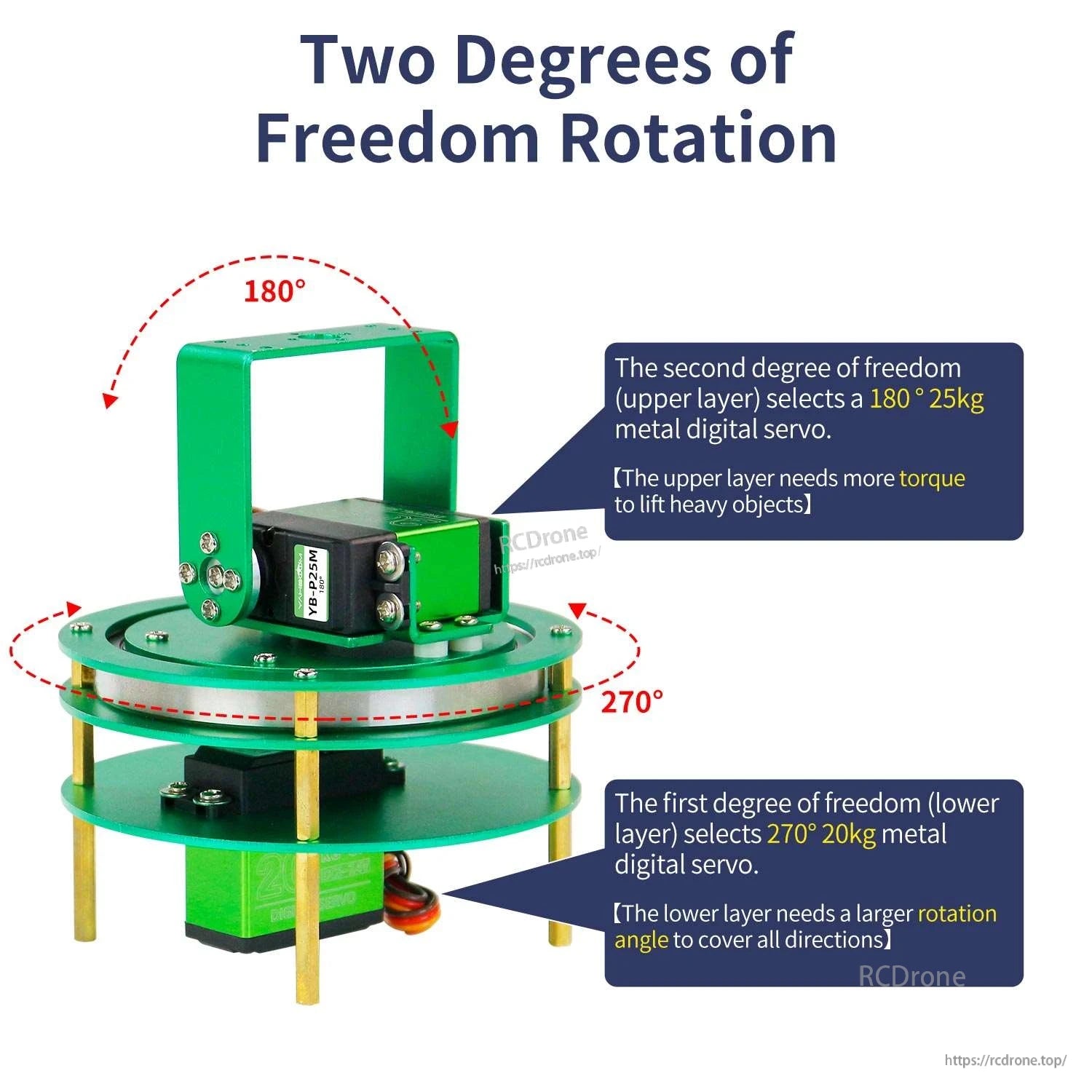

يدعم الحركة واسعة النطاق دوران 270° لليسار واليمين و180° لأعلى ولأسفل باستخدام محركين سيرفو معدنيين عاليي العزم.

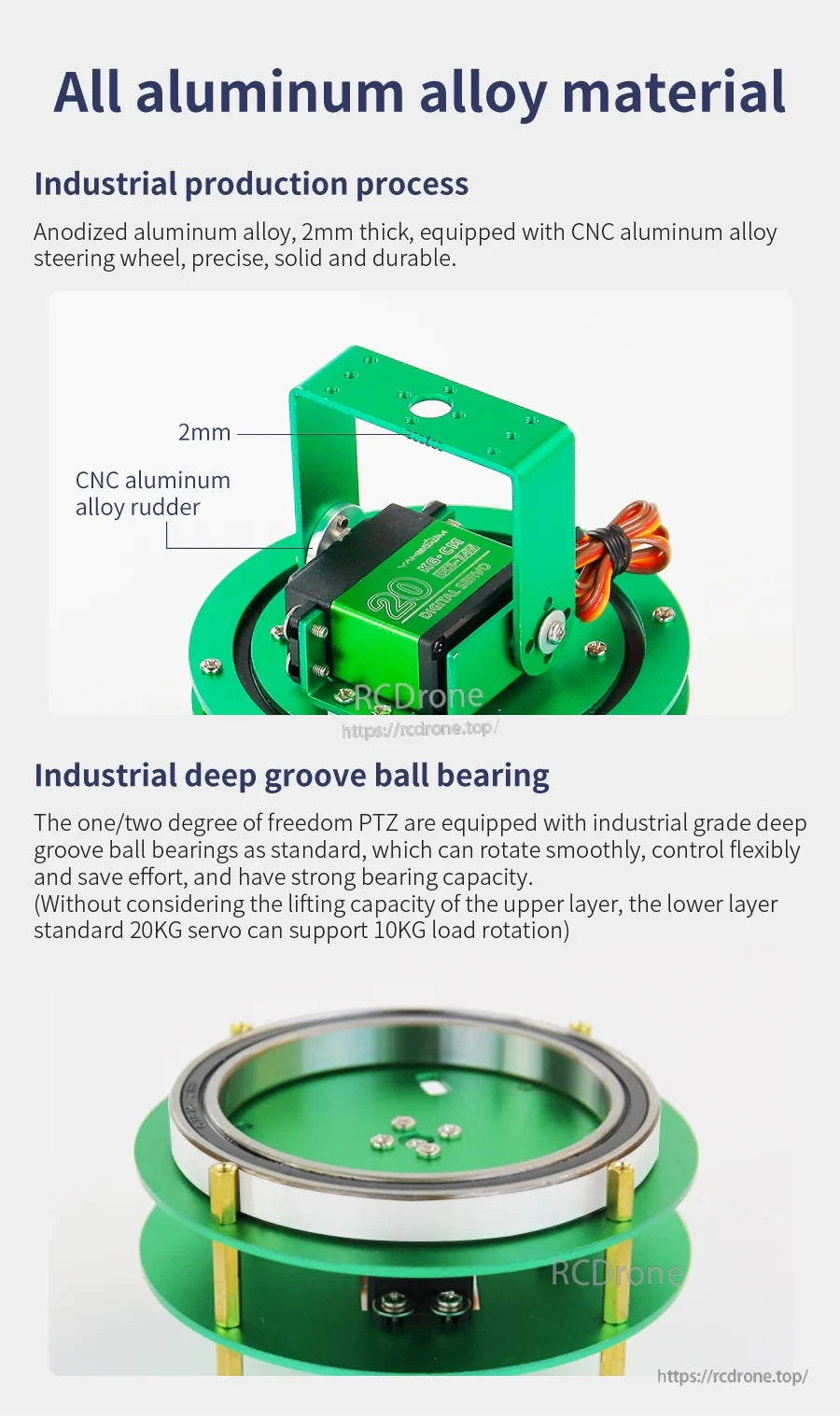

تساعد أجزاء سبيكة الألومنيوم المؤكسدة ومحمل ذو أخدود عميق صناعي في دوران المنصة بسلاسة تحت الحمل.

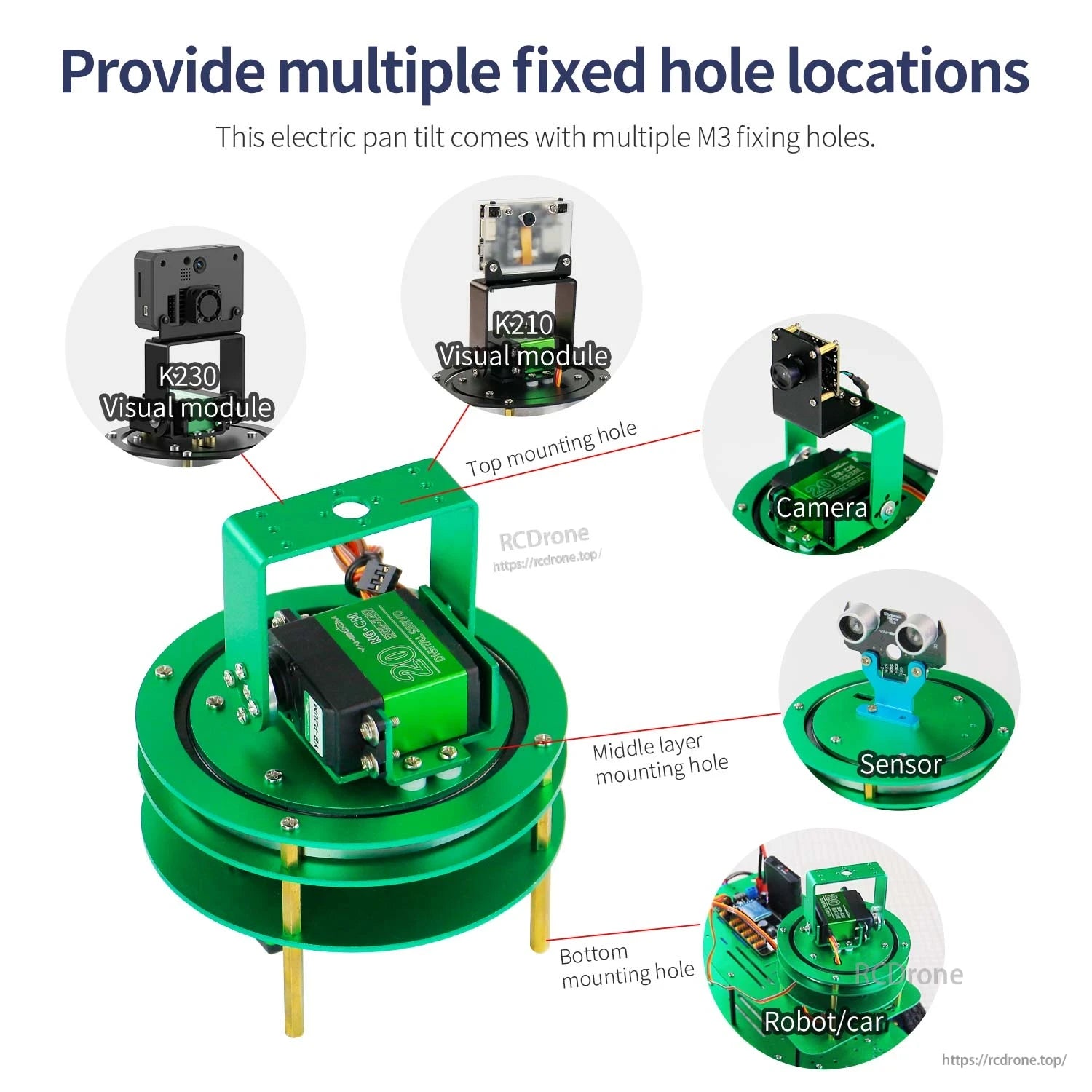

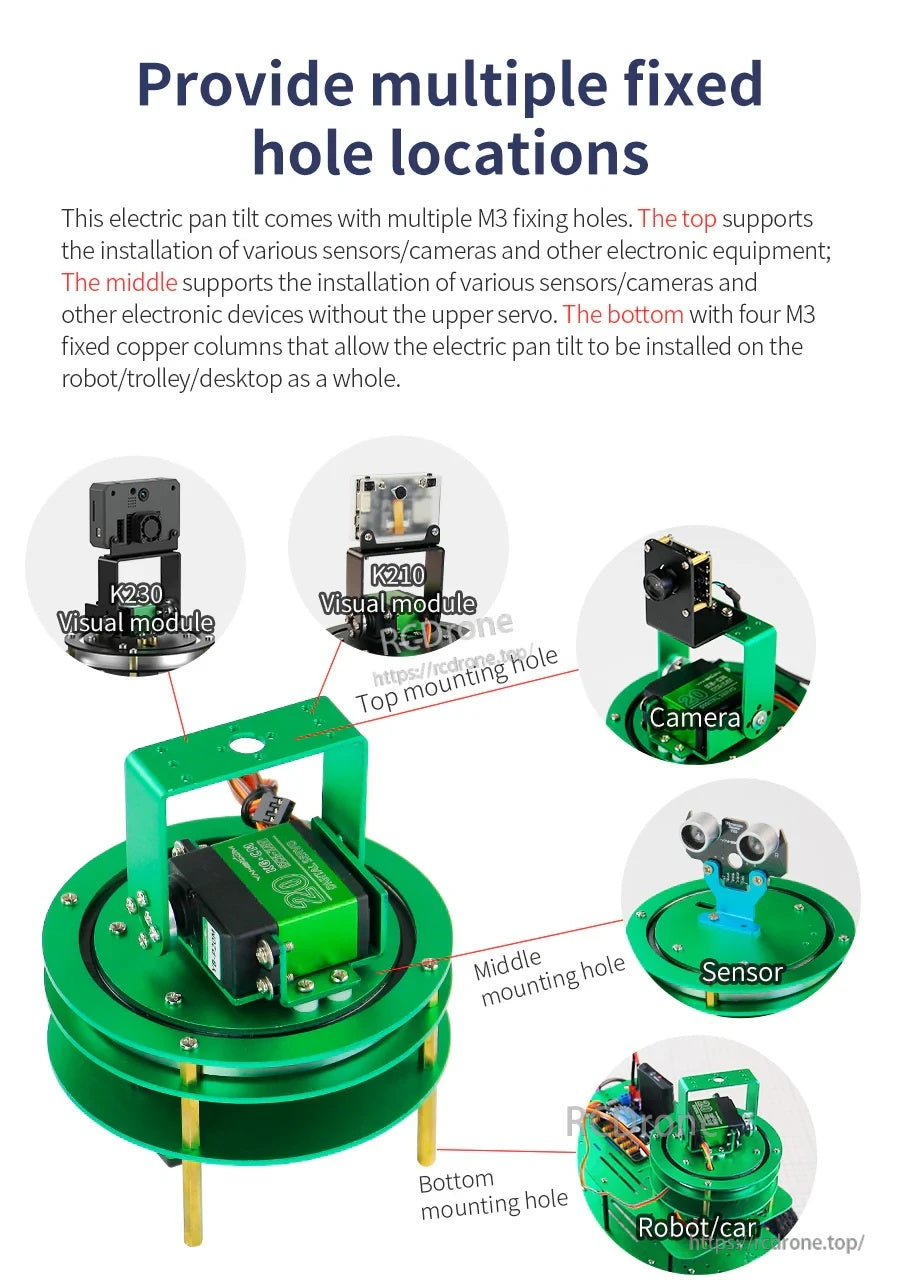

تجعل فتحات التثبيت المتعددة M3 في الأعلى والوسط والأسفل من السهل إضافة وحدات وربط PTZ بهيكل.
تثبت المنصة بشكل نظيف على مجموعة من أنماط هيكل سيارات الروبوت، من العجلات الميكانيكية إلى القواعد ذات العجلات القياسية.
تساعد الرسومات البعدية في تأكيد الخلوصات ومواقع الثقوب قبل دمج المنصة في بنائك.

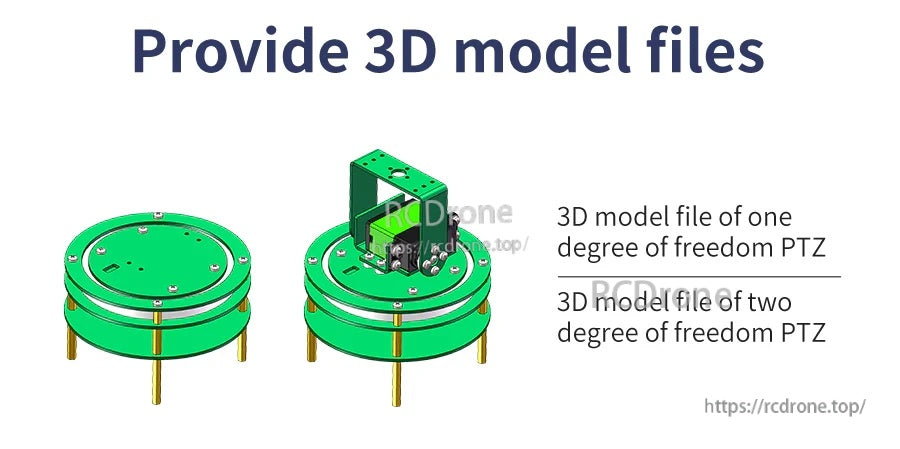

يتم توفير ملفات النماذج ثلاثية الأبعاد لتسريع التصميم الميكانيكي ووضعها في تجميعات CAD.

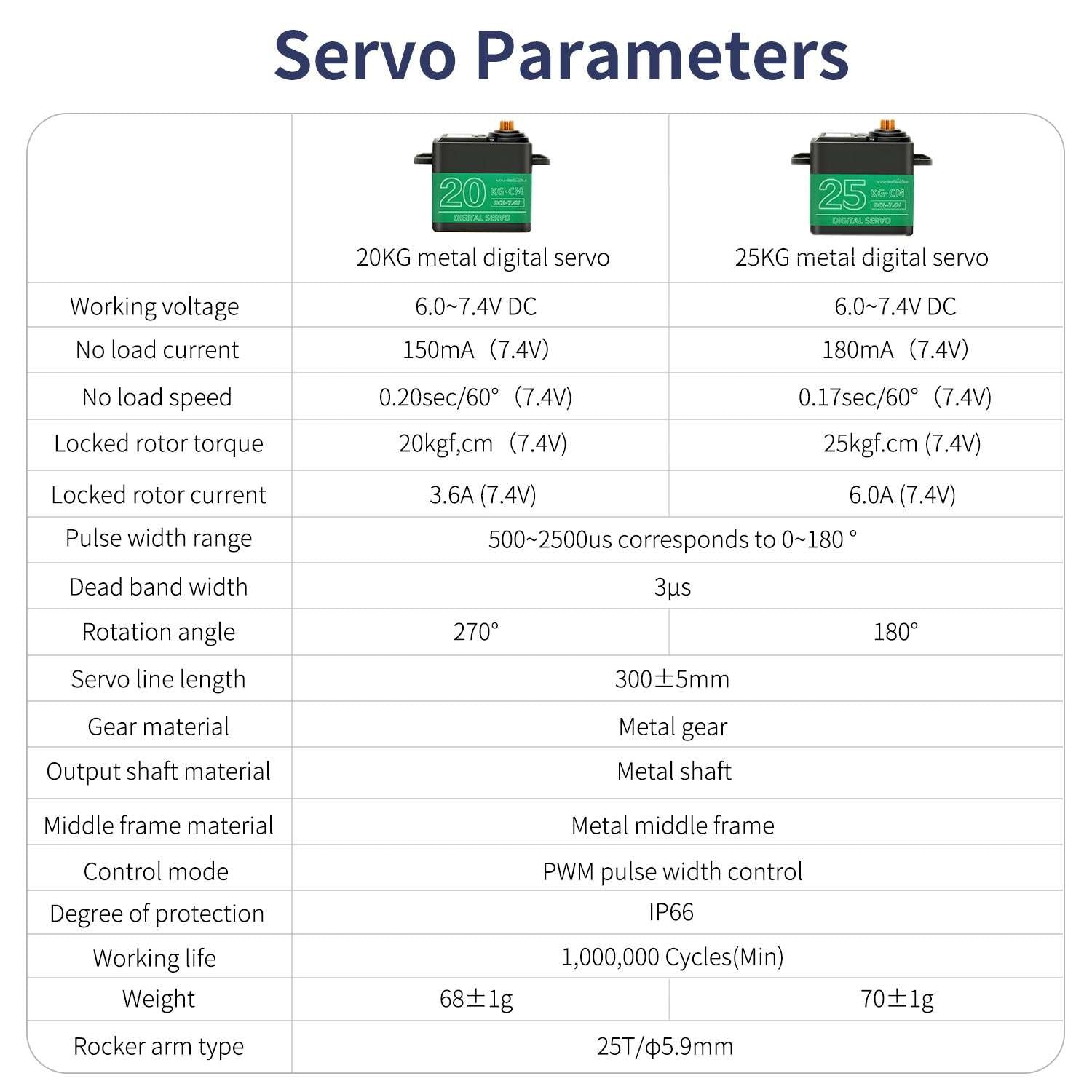

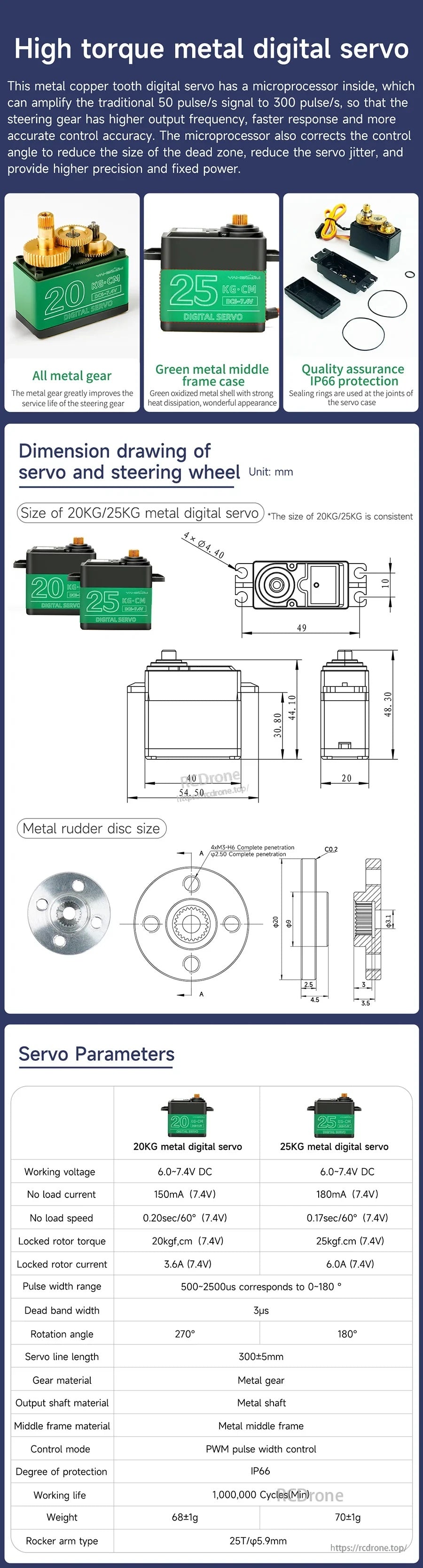

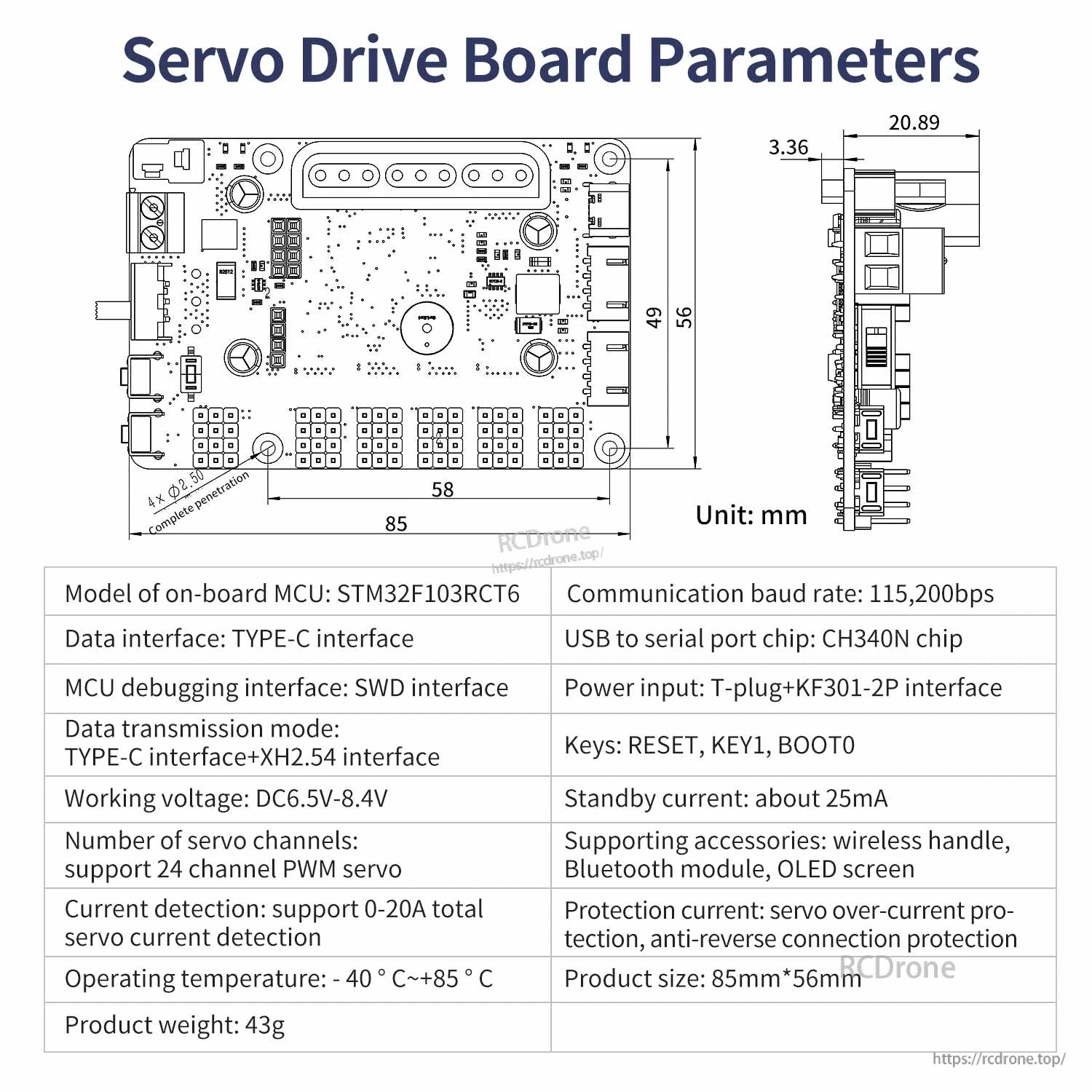

تدعم جداول ومعايير السيرفو والرسومات التخطيط الدقيق للتركيب والتحكم لمحاور الدوران والإمالة.

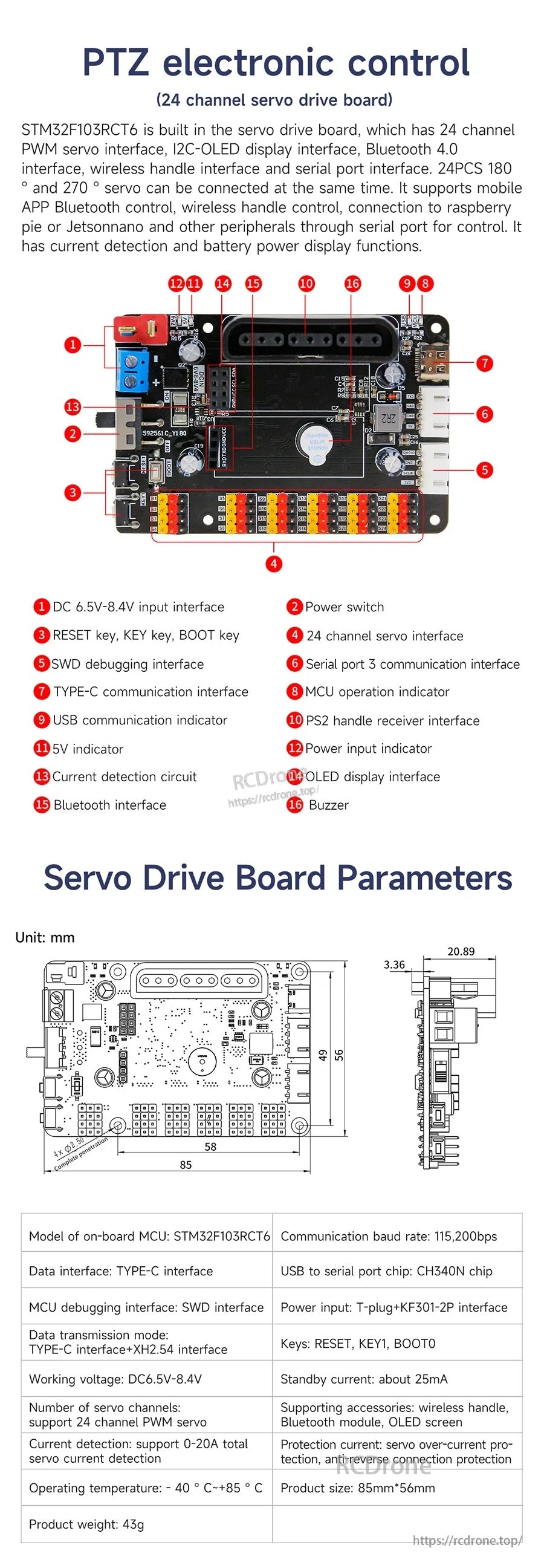

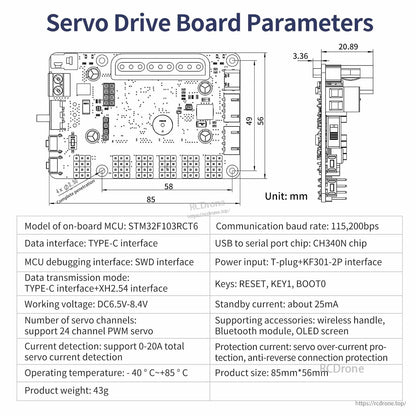

يمكن استخدام لوحة تشغيل سيرفو اختيارية بـ 24 قناة لمشاريع السيرفو المتعددة وتوسيع التحكم في PTZ.

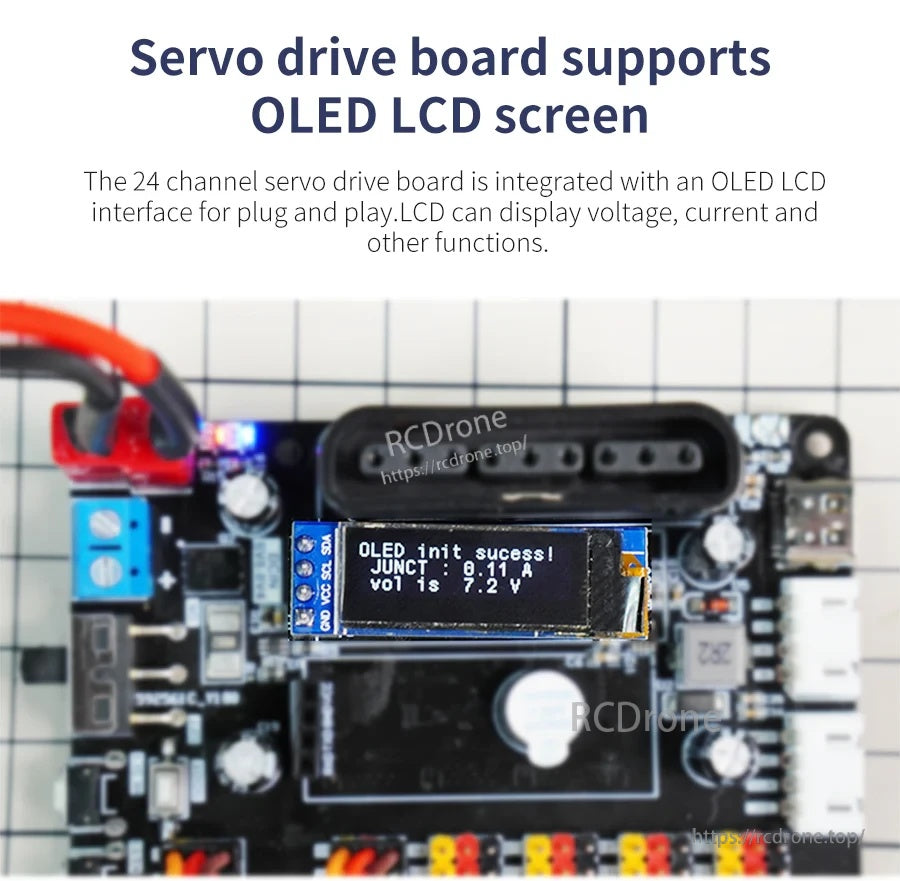

يوفر واجهة OLED مدمجة قراءات سريعة مثل الجهد وحالة التشغيل أثناء الإعداد.
يتوفر شاشة LCD OLED بحجم 0.91 بوصة كإضافة اختيارية لعرض معلومات الحالة الأساسية.

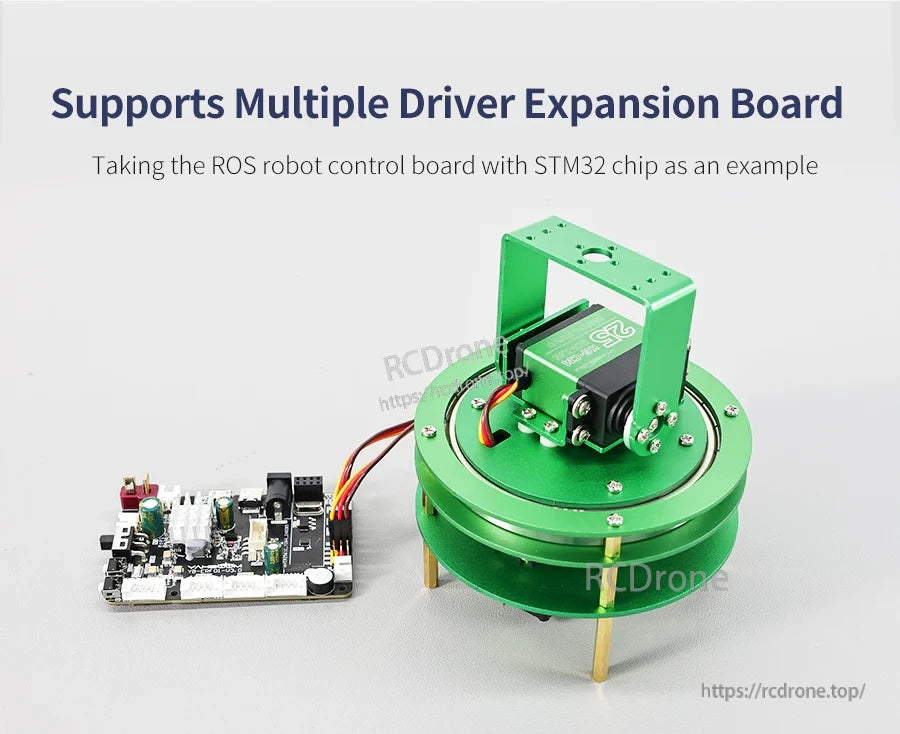

تقوم منصة الدوران والإمالة المعدنية بتركيب سيرفو على قاعدة دائرية ويمكن إقرانها بلوحة توسعة للتحكم.
يتم الترويج لشراء لوحة تحكم روبوت ROS مع شريحة STM32 مع دعوة سريعة "انقر للشراء".
يتوفر لوحة تحكم سيرفو فردية اختيارية للإعدادات التي تحتاج إلى تحكم سيرفو مستقل.
يتوفر لوحة تحكم سيرفو 8 قنوات اختيارية لتشغيل عدة سيرفوهات بجانب منصة التحريك والإمالة.
يتوفر إضافة لوحة تحكم سيرفو 24 قناة لتوسيع التحكم في السيرفو عند بناء إعدادات روبوت متعددة المحاور.

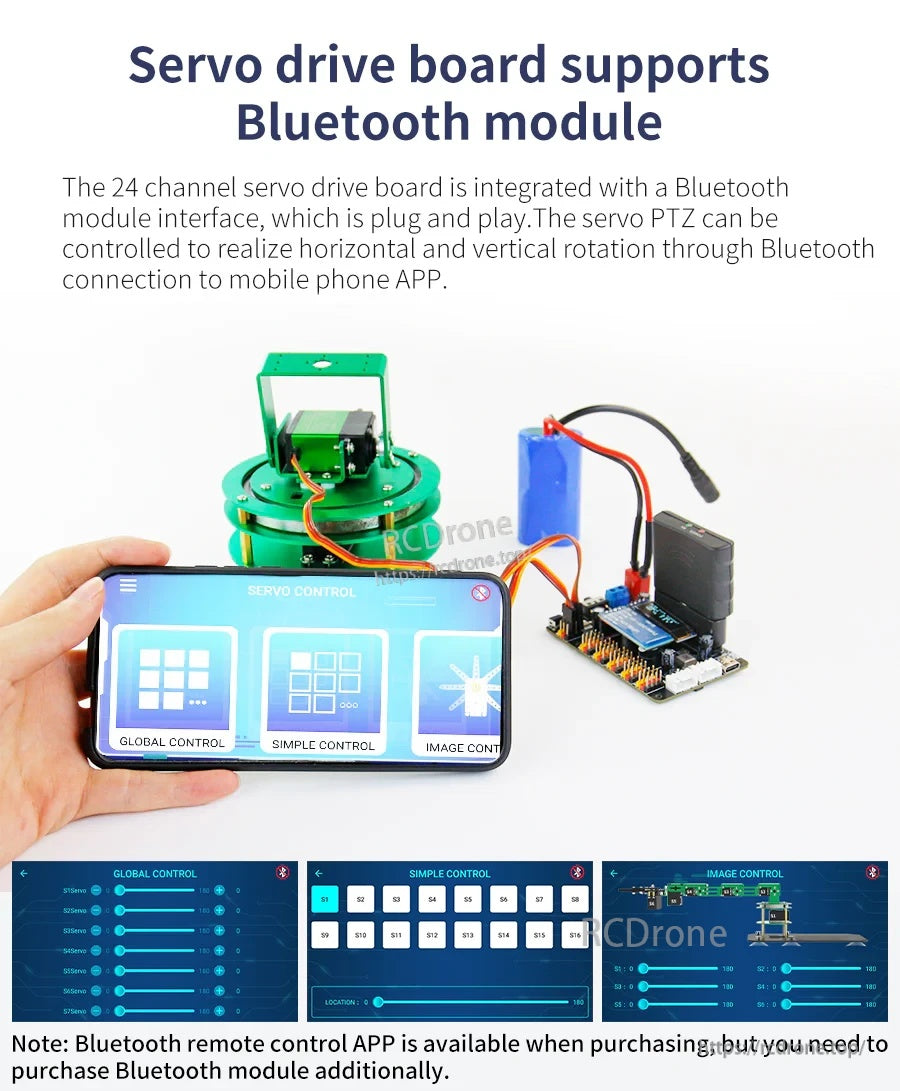

تتزاوج منصة التحريك والإمالة 2DOF PTZ مع لوحة قيادة سيرفو ووحدة بلوتوث للتحكم في حركة التحريك والإمالة عبر تطبيق الهاتف.
تجعل لوحة وحدة البلوتوث المدمجة مع وسادات التوصيل من السهل إضافة الاتصال اللاسلكي للمشاريع المتوافقة.

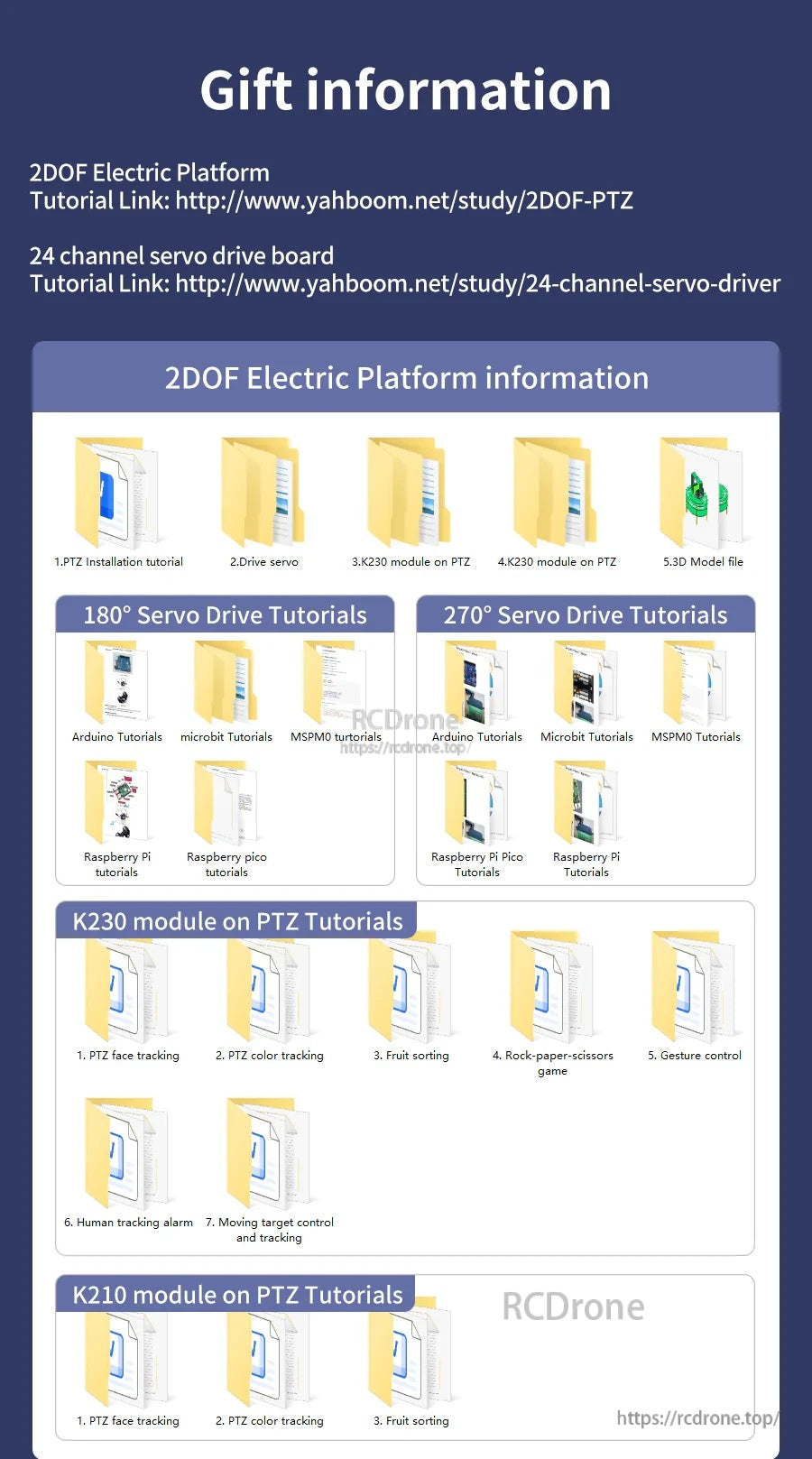

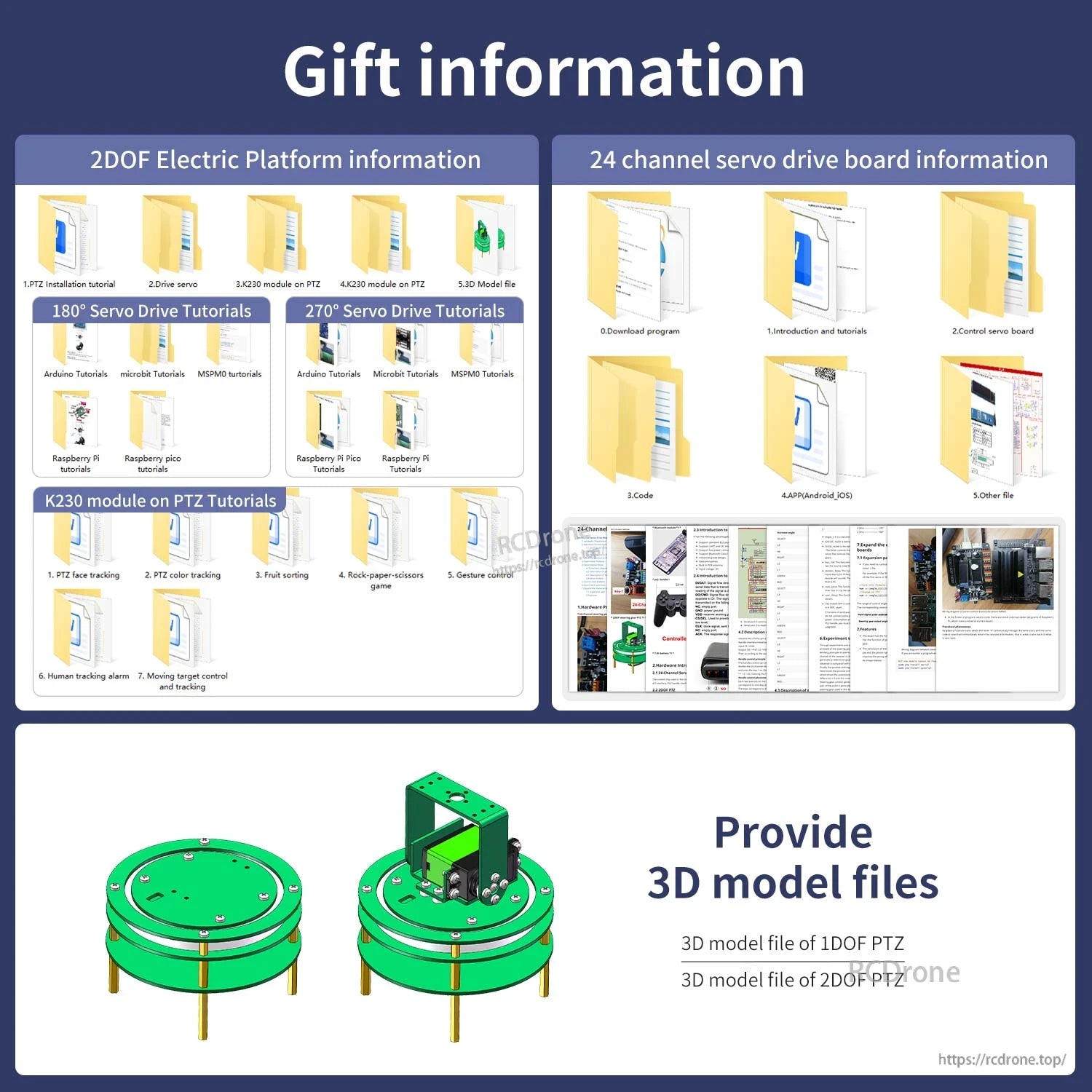

تشمل معلومات الهدايا رموز QR وروابط تعليمية لمنصة 2DOF PTZ، ومحركات سيرفو 180°/270°، وإعداد وحدة K230/K210.

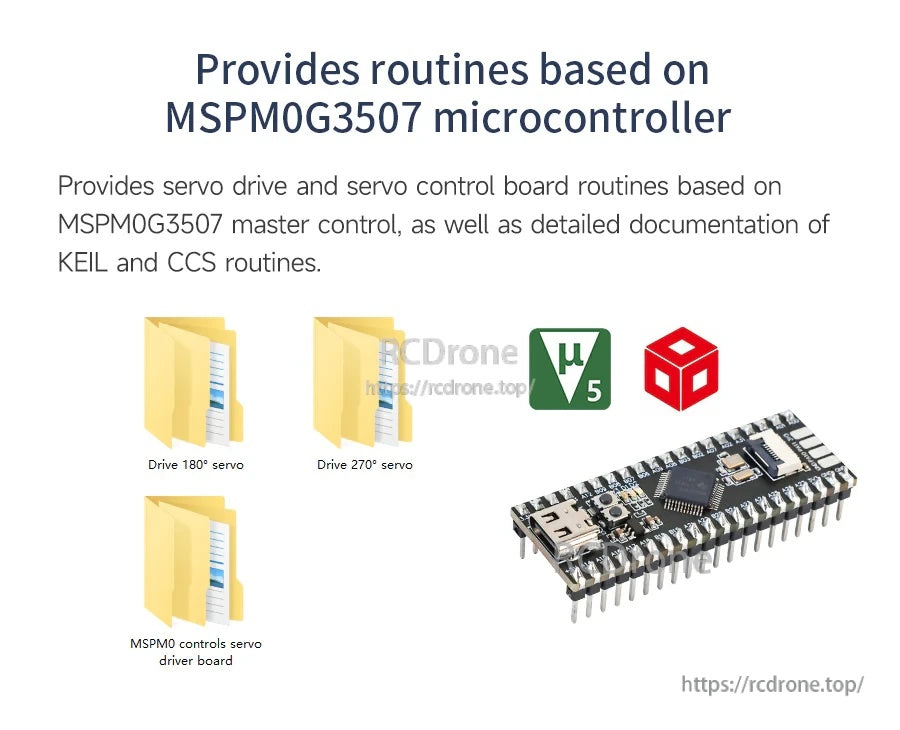

تدعم الروتينات المستندة إلى MSPM0G3507 محرك السيرفو والتحكم في سيرفو 180° و270°، مع وثائق KEIL وCCS.

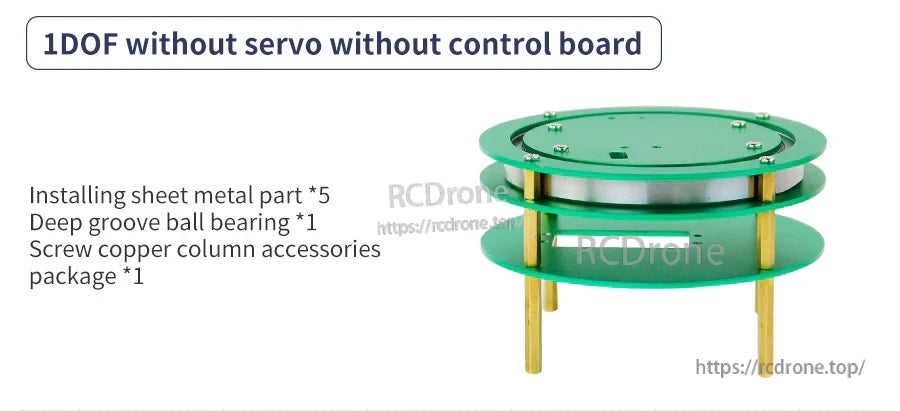

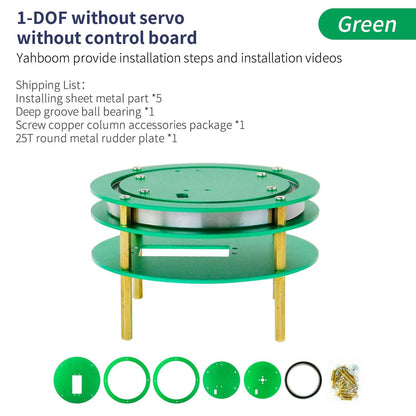

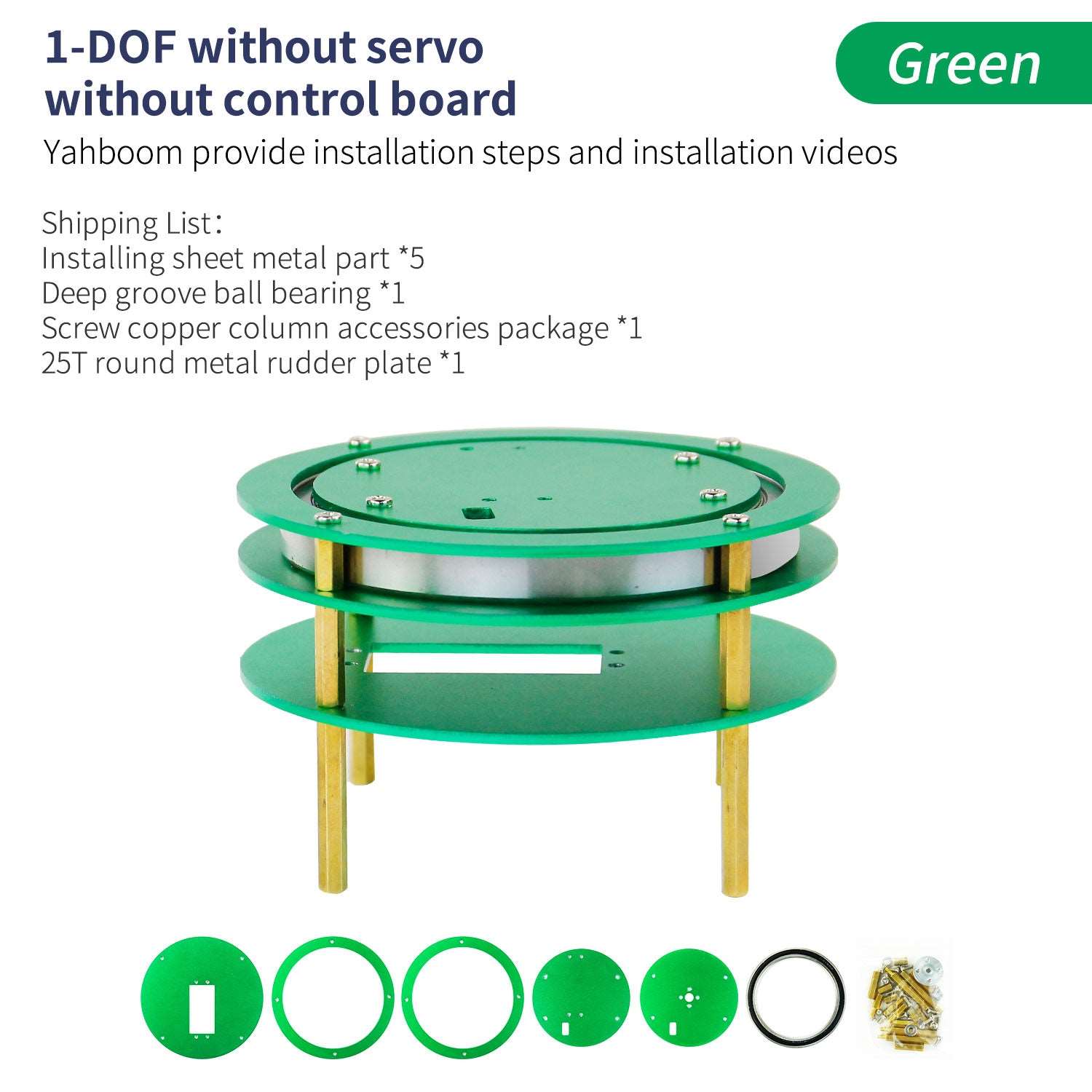

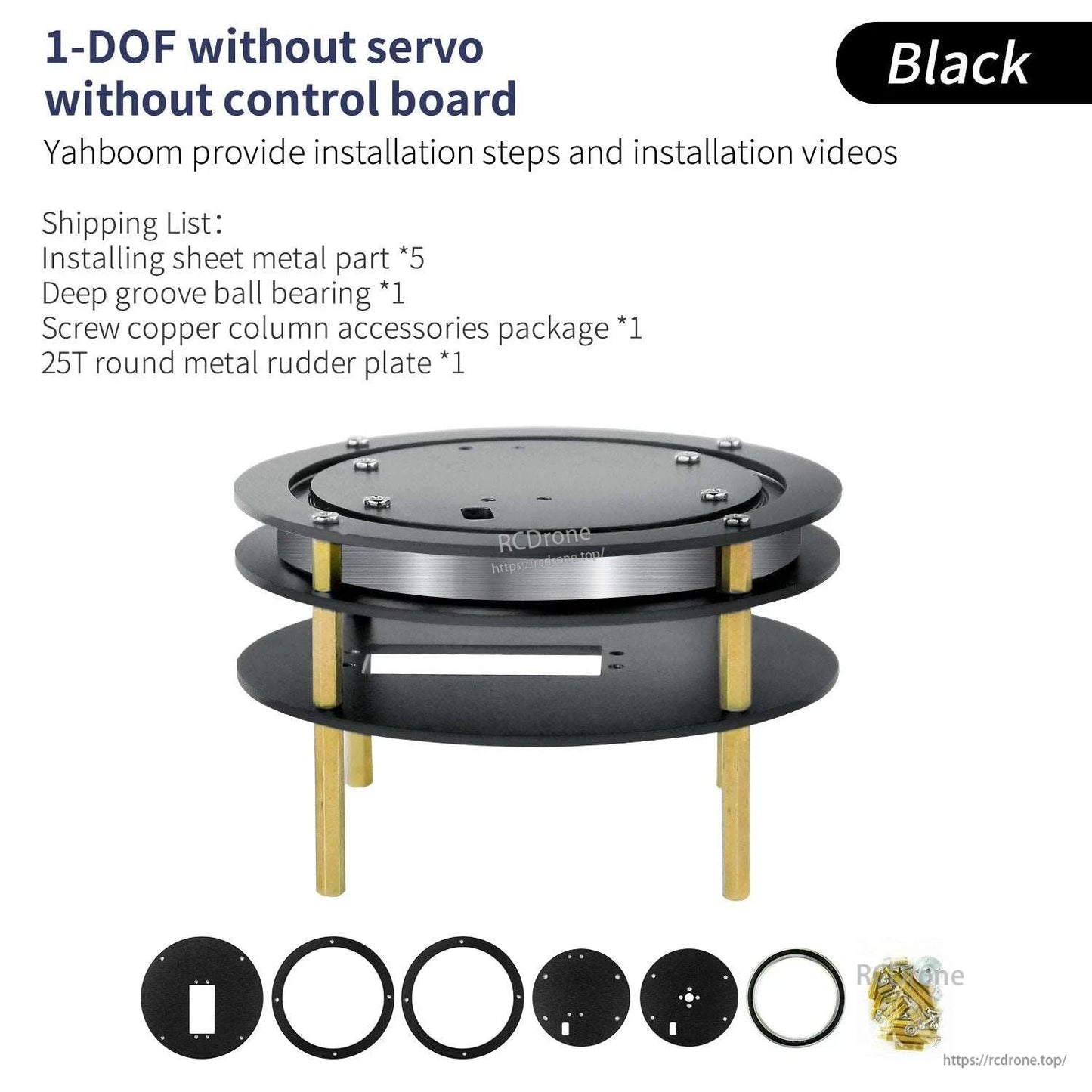

يتم توفير منصة الدوران 1DOF بدون سيرفو أو لوحة تحكم وتشمل أجزاء من الصفائح المعدنية، ومحمل كروي ذو أخدود عميق، ومعدات تركيب.

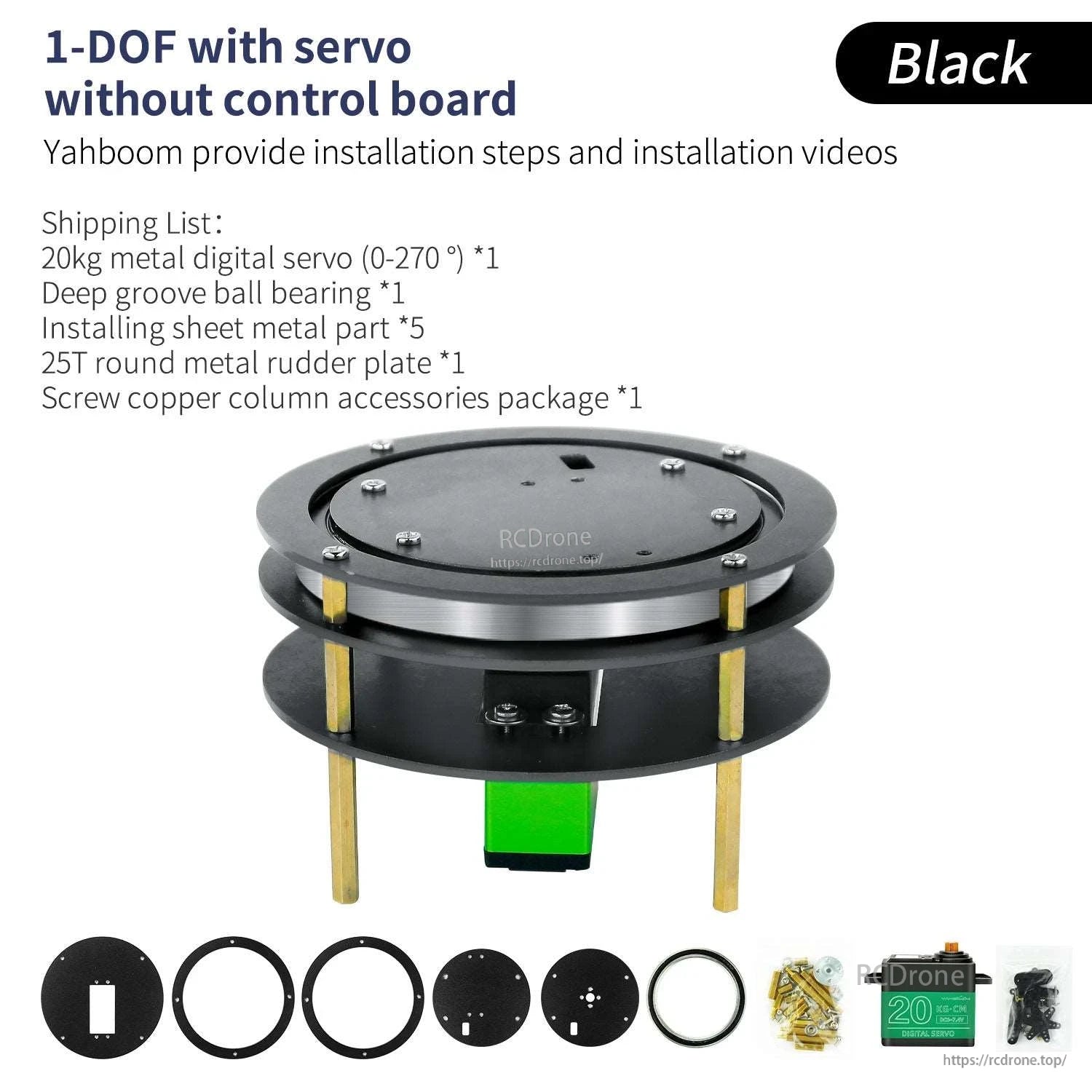

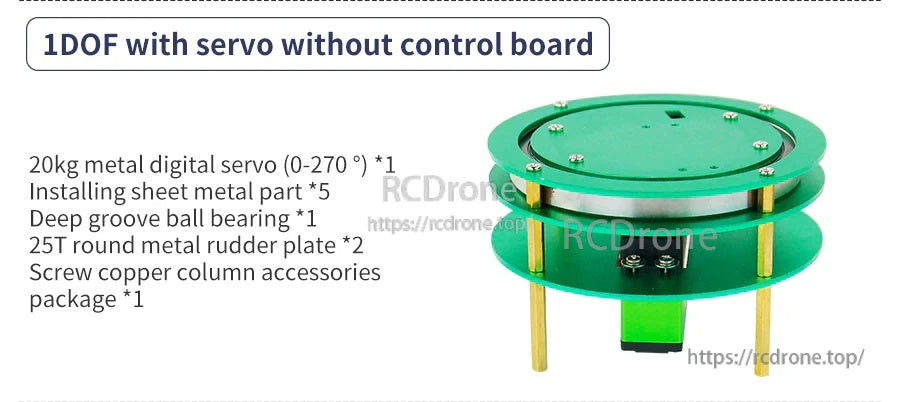

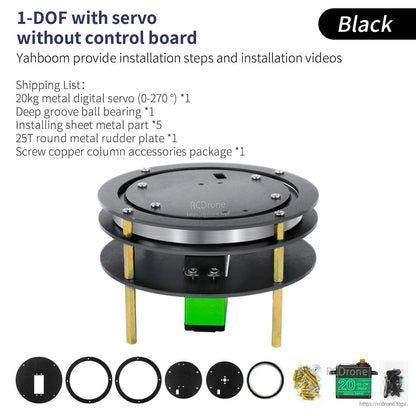

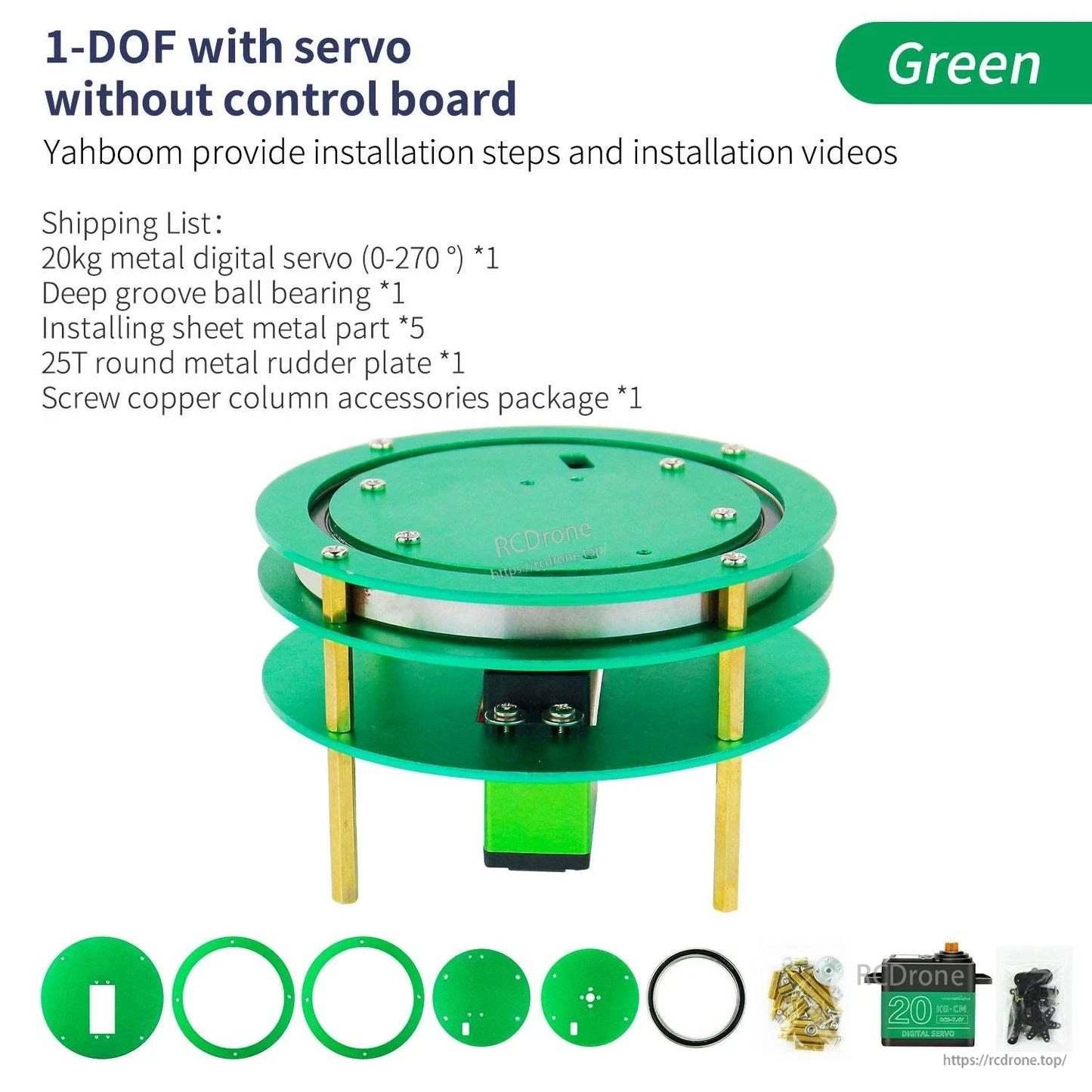

تتضمن منصة الدوران 1DOF سيرفو رقمي معدني بوزن 20 كجم (0–270°) مع لوحات تركيب، ومحامل، ومعدات للتجميع.

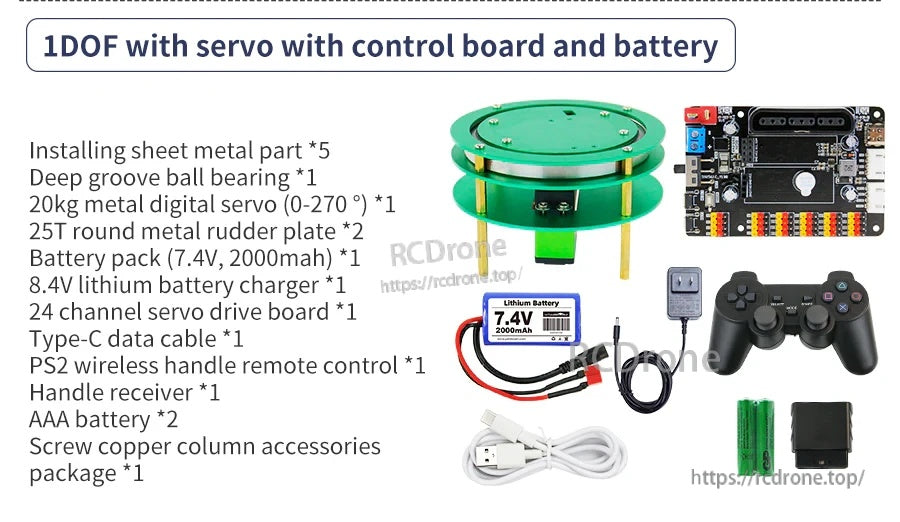

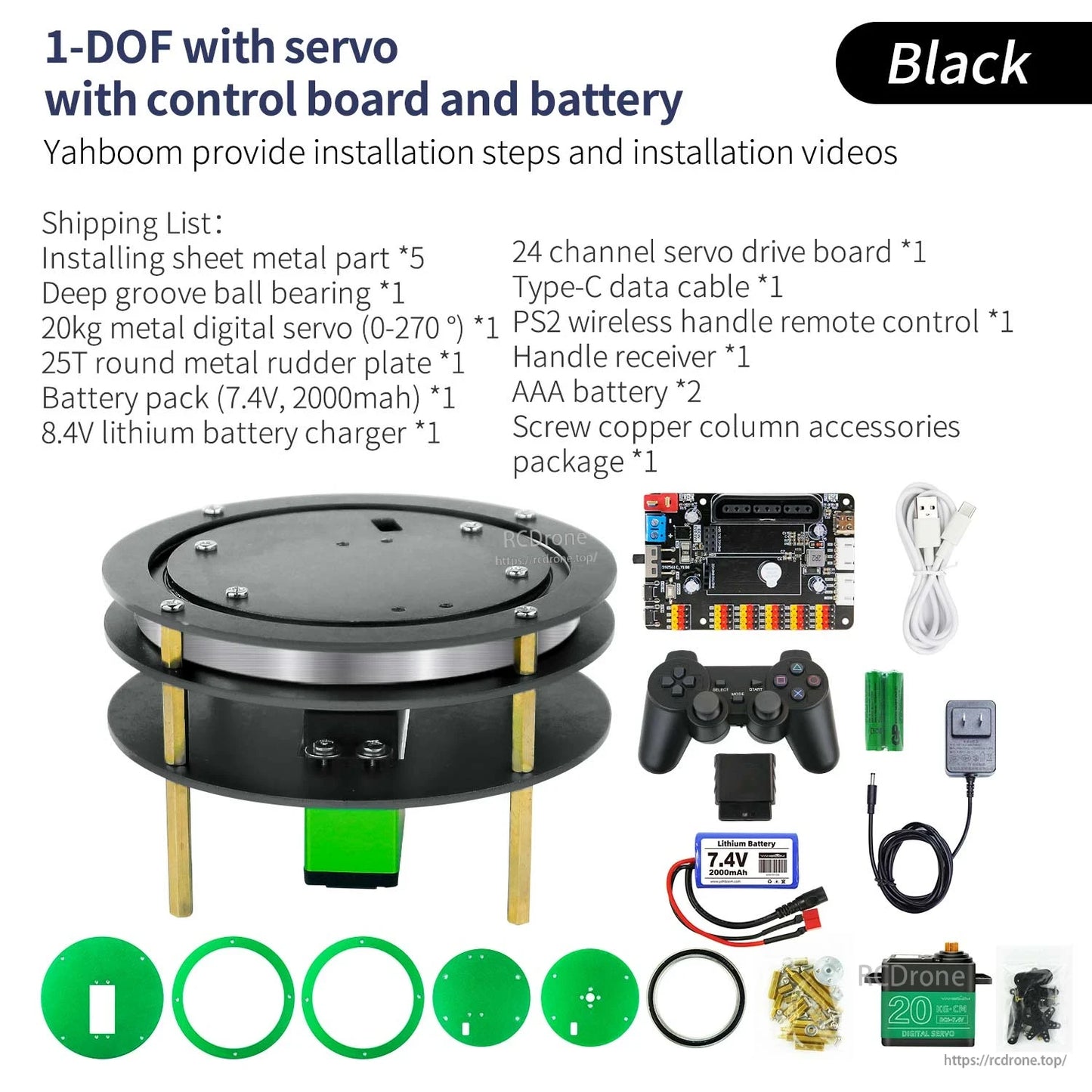

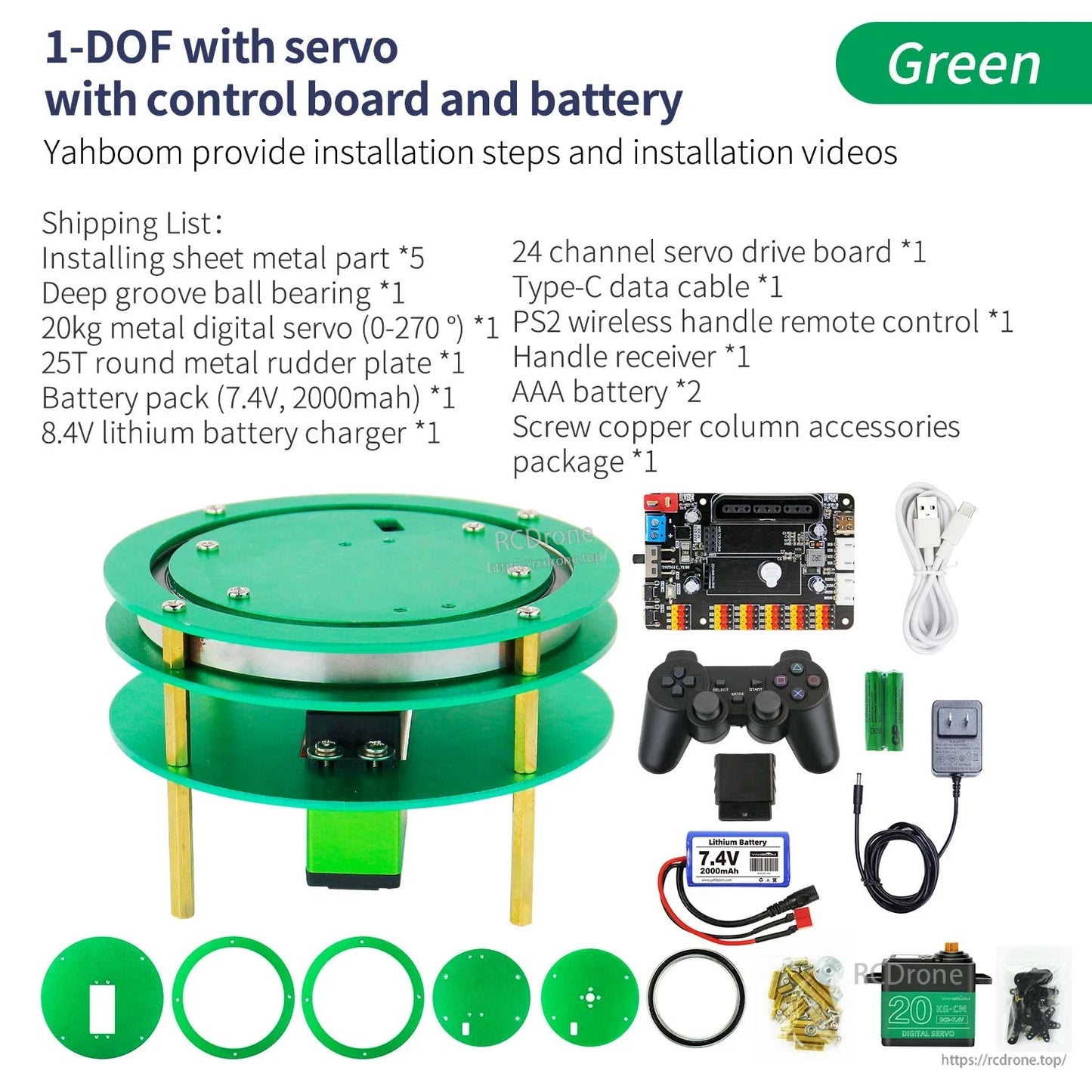

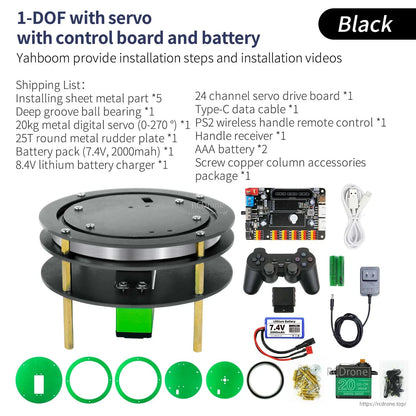

تتضمن مجموعة منصة السيرفو 1DOF لوحة تحكم، بطارية 7.4V وشاحن، بالإضافة إلى جهاز تحكم عن بعد، ومستقبل، وملحقات الأسلاك للإعداد.

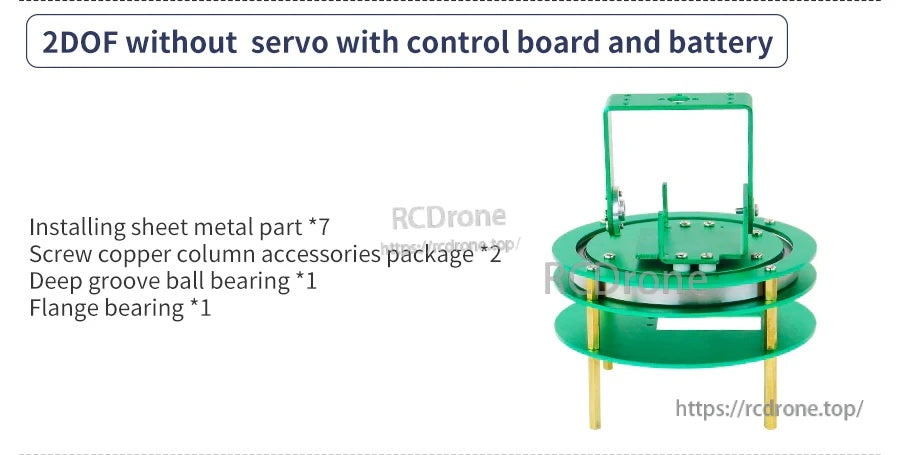

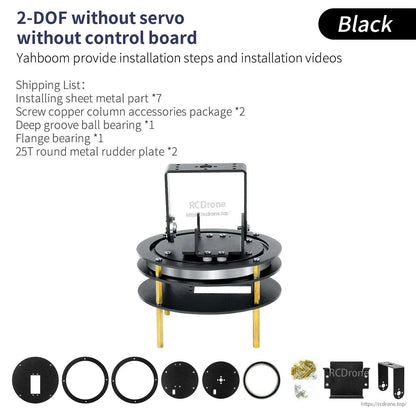

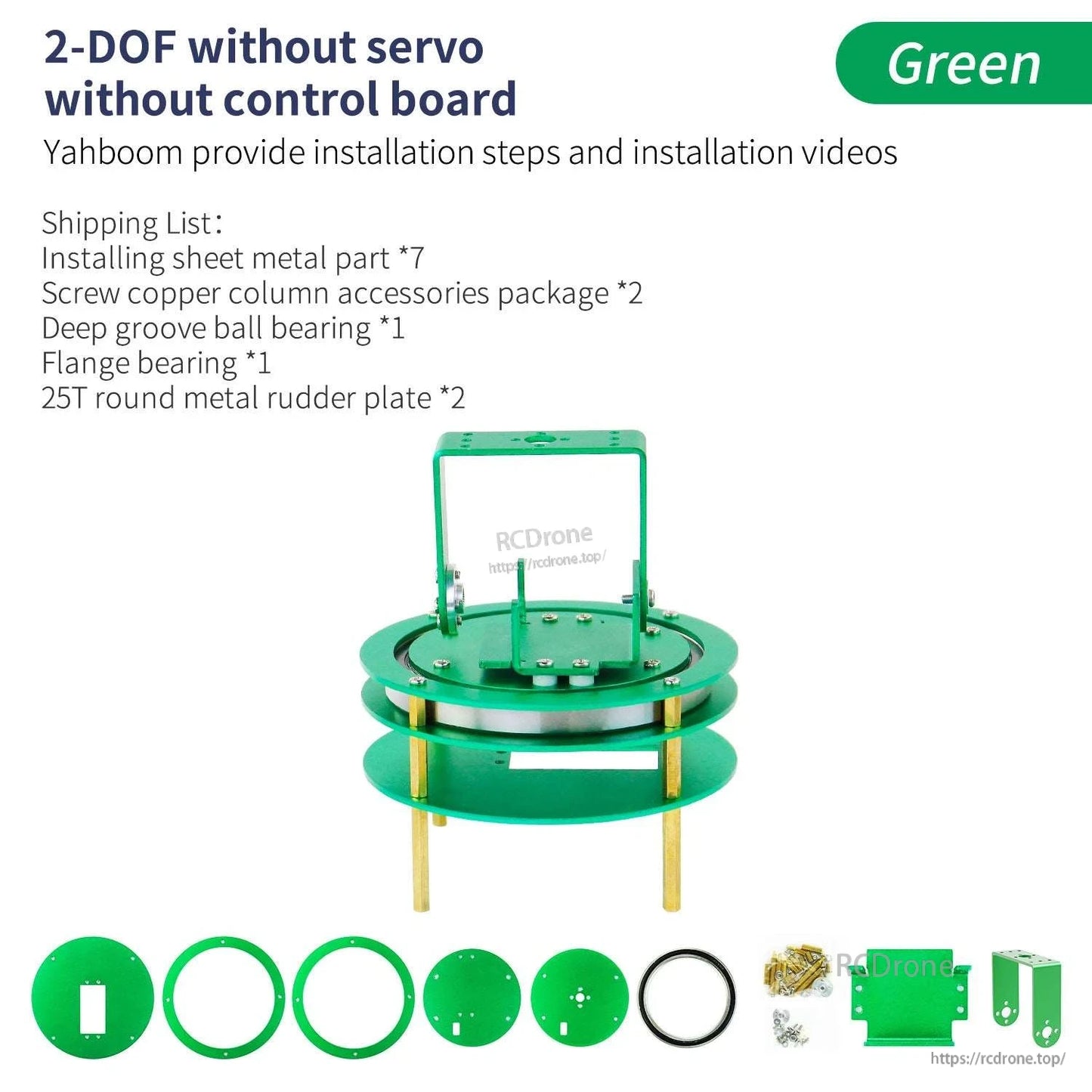

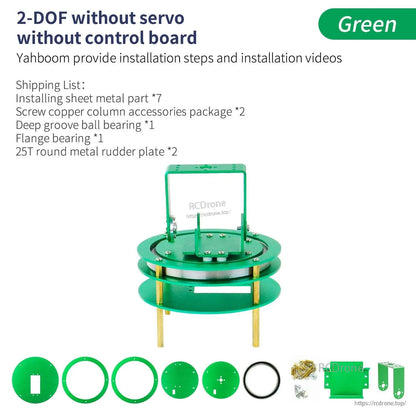

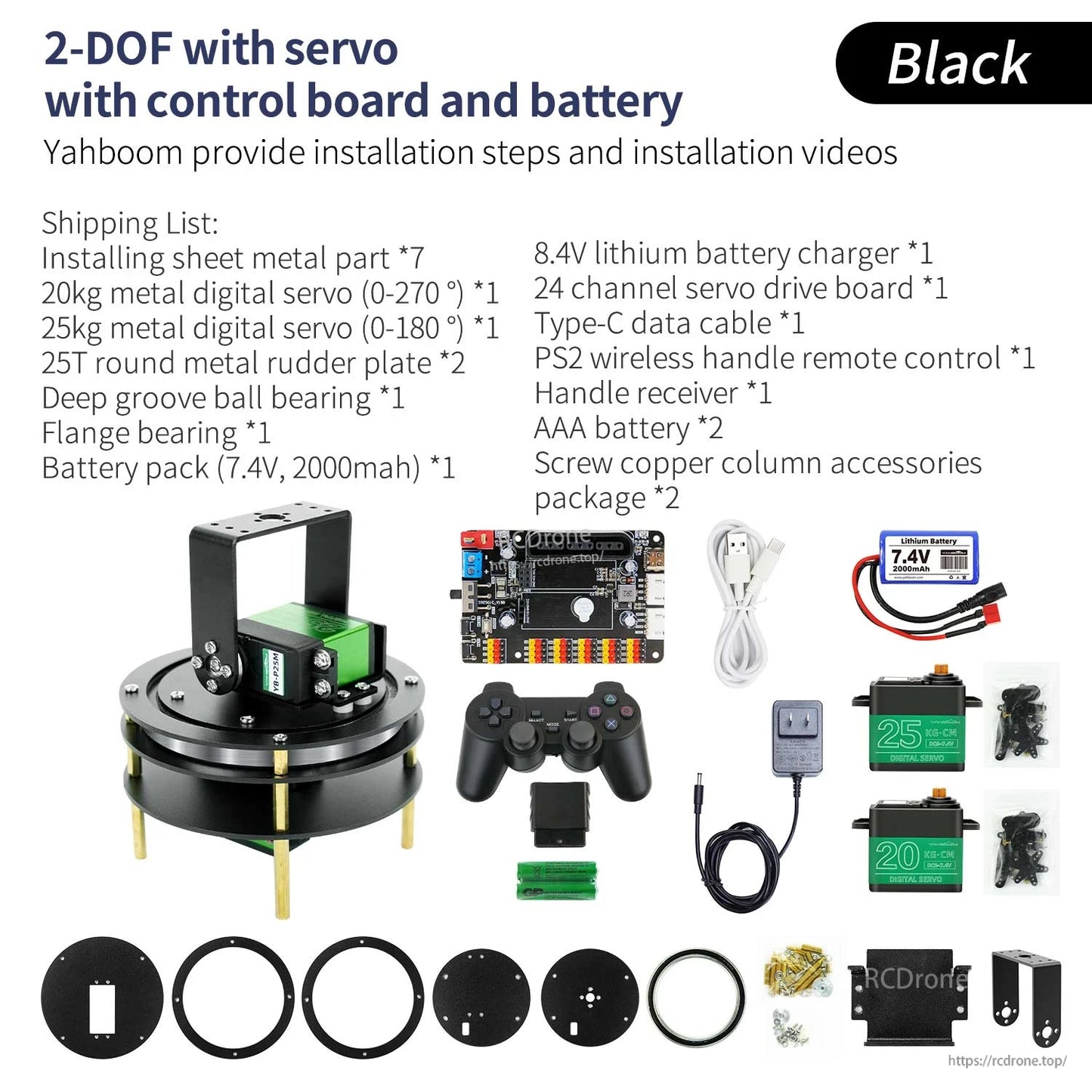

يتضمن إطار منصة التحريك والإمالة 2DOF لوحة تحكم وبطارية، مع أجزاء من الصفائح المعدنية ومعدات تركيب للتجميع.

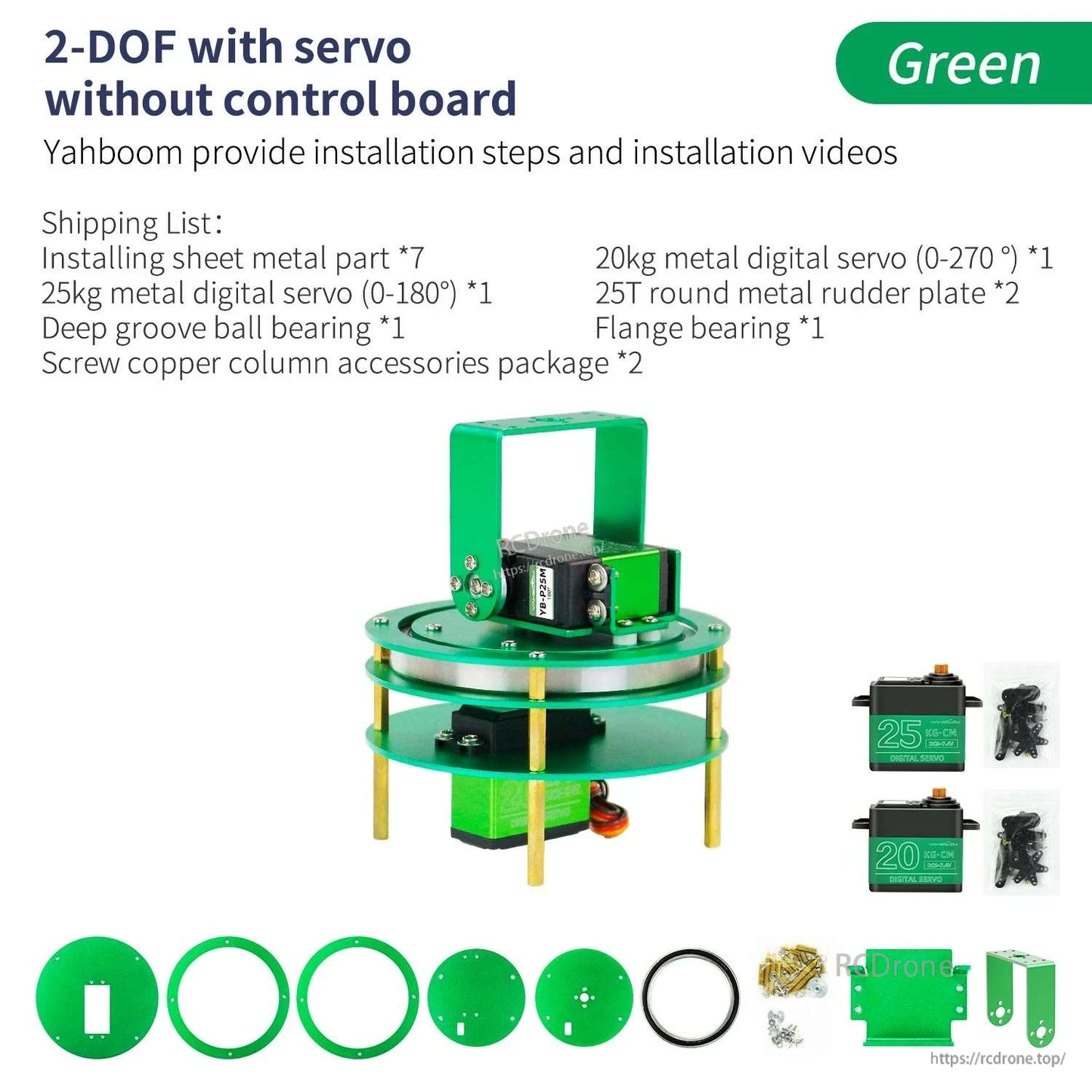

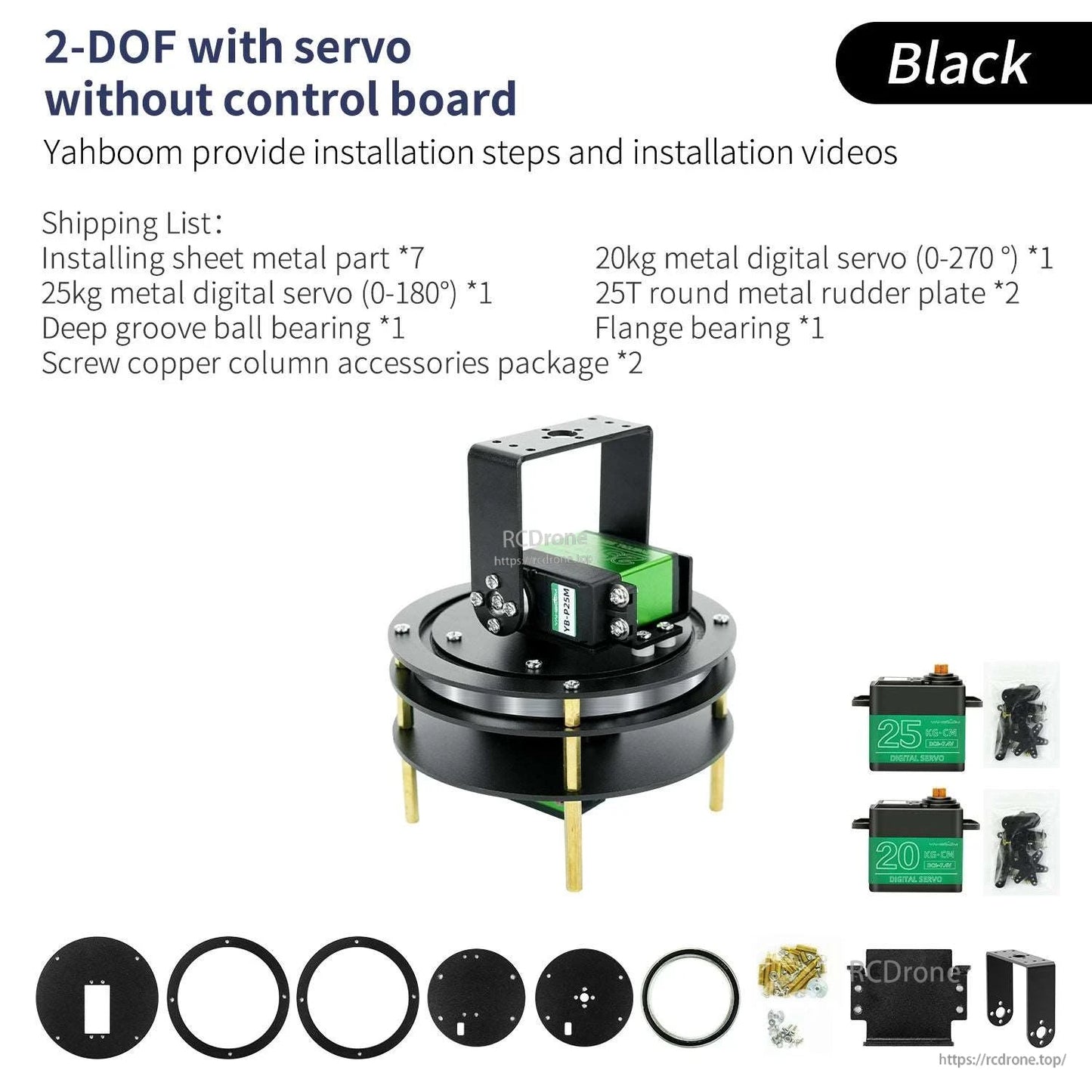

تتضمن منصة التحريك والإمالة 2DOF سيرفو معدني بوزن 20 كجم 0–270° وسيرفو معدني بوزن 25 كجم 0–180°، بالإضافة إلى لوحات تركيب ومعدات.

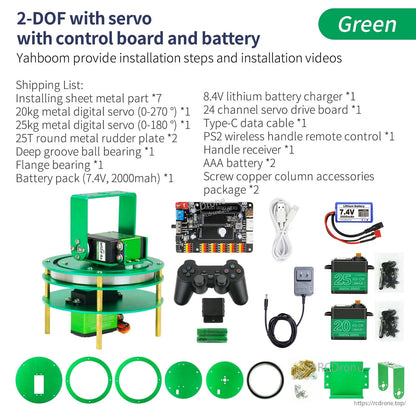

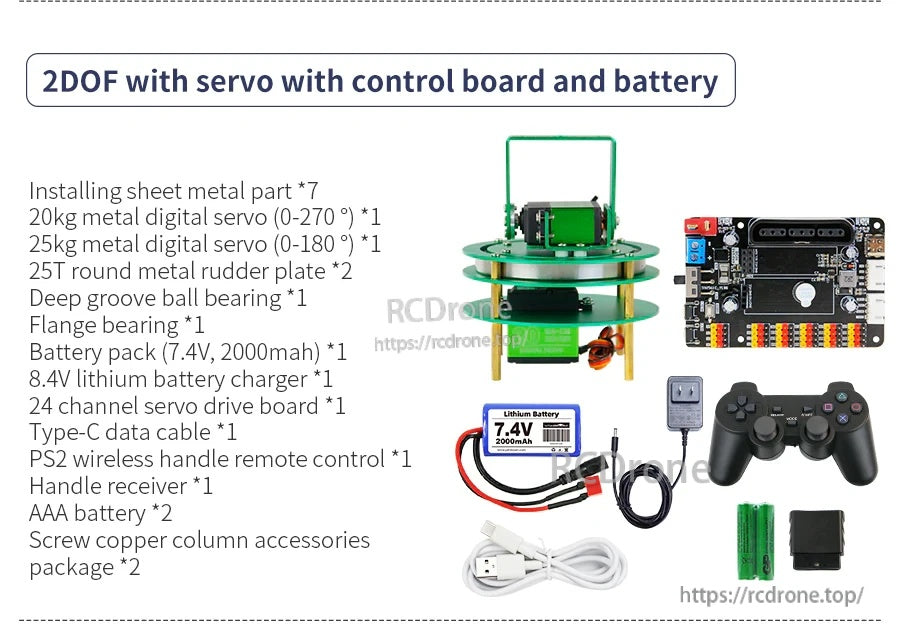

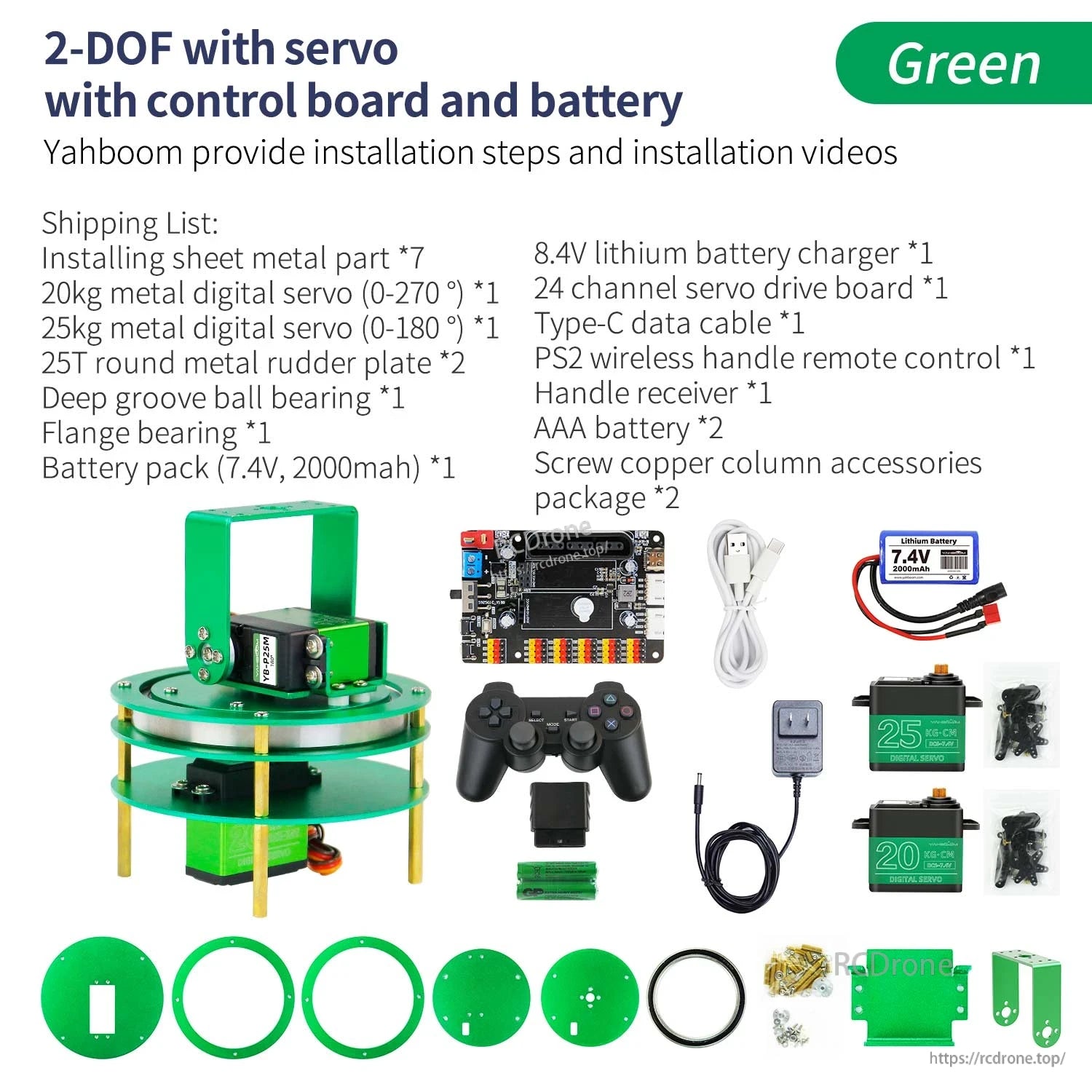

تتضمن مجموعة 2DOF pan-tilt منصة السيرفو المعدنية، لوحة التحكم في محرك السيرفو، بطارية 7.4V مع شاحن، جهاز استقبال عن بعد PS2، وكابلات Type-C/USB للإعداد.
