نظرة عامة
هذا المنتج هو وحدة بلوتوث نوع Yahboom Bluetooth 5.0 لنقل البيانات اللاسلكية الذكية. يستخدم شريحة CC2541 بمساحة 256KB ويتبع مواصفات بلوتوث V5.0 BLE. تدعم الوحدة أوامر AT لتعديل المعلمات مثل معدل نقل المنفذ التسلسلي، واسم الجهاز، وكلمة مرور الاقتران. توفر واجهة UART، وتدعم بروتوكول منفذ بلوتوث التسلسلي SPP، وتتميز بانخفاض استهلاك الطاقة / الاتصال قريب المدى مع حماية أنبوب الانكماش الحراري الشفاف.
الميزات الرئيسية
- وحدة بلوتوث 5.0: BLE 5.0 (متوافقة مع BLE 4.0 / BLE 4.2)
- استهلاك منخفض للطاقة (مذكور أنه فقط 1/10 من بلوتوث 2.0)
- مسافة الاتصال: تصل إلى 60 مترًا (حسب البيئة)
- الاتصال قريب المدى: الهاتف بالقرب من الوحدة يتيح التعرف والاتصال التلقائي؛ لا حاجة للإقران (قريب من الاتصال التلقائي)
- دعم أوامر AT لتكوين المعلمات
- نقل شفاف: لا يوجد حد للبايت عند معدل نقل 9600 بود
- هوائي PCB مدمج
- دعم تطبيق التحكم عن بعد بالبلوتوث مع الاقتران التلقائي (iOS/Android)
- دعم لوحة توسيع السائق؛ مراجع لوحات تشغيل السيرفو ذات 16 قناة و24 قناة

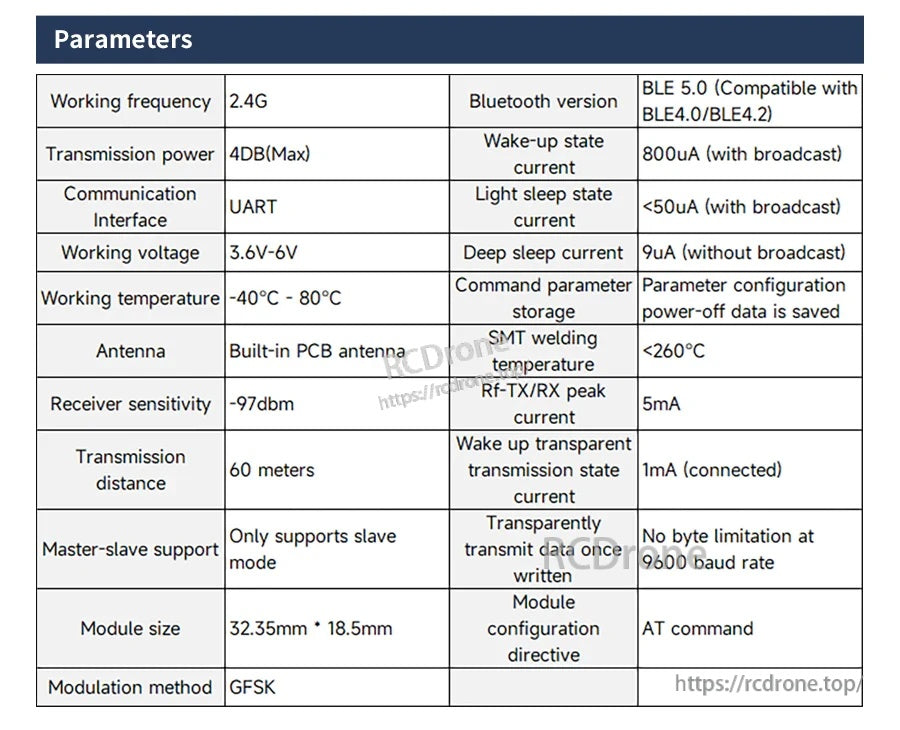

المواصفات
| تردد العمل | 2.4G |
| إصدار البلوتوث | BLE 5.0 (متوافق مع BLE4.0/BLE4. | 2)
| قوة الإرسال | 4DB (الحد الأقصى) |
| حساسية المستقبل | -97dbm |
| واجهة الاتصال | UART |
| جهد العمل | 3.6V-6V |
| درجة حرارة العمل | -40C - 80C |
| الهوائي | هوائي PCB مدمج |
| طريقة التعديل | GFSK |
| مسافة الإرسال | 60 متر |
| تيار حالة الاستيقاظ | 800uA (مع البث) |
| تيار حالة النوم الخفيف | <50uA (مع البث) |
| تيار النوم العميق | 9uA (بدون بث) |
| تيار الذروة Rf-TX/RX | 5mA |
| تيار حالة الاستيقاظ لنقل البيانات الشفاف | 1mA (متصل) |
| دعم السيد والعبد | يدعم وضع العبد فقط |
| نقل البيانات بشكل شفاف بمجرد الكتابة | لا يوجد حد للبايت عند معدل نقل 9600 |
| الأمر / التكوين | أمر AT |
| تخزين معلمات الأوامر | يتم حفظ بيانات تكوين المعلمات عند إيقاف التشغيل |
| درجة حرارة لحام SMT | <260C |
| حجم الوحدة | 32.35mm * 18.5mm |
| الرسم الميكانيكي (الوحدة: مم) | 32.35 x 18.50; 6.30 |

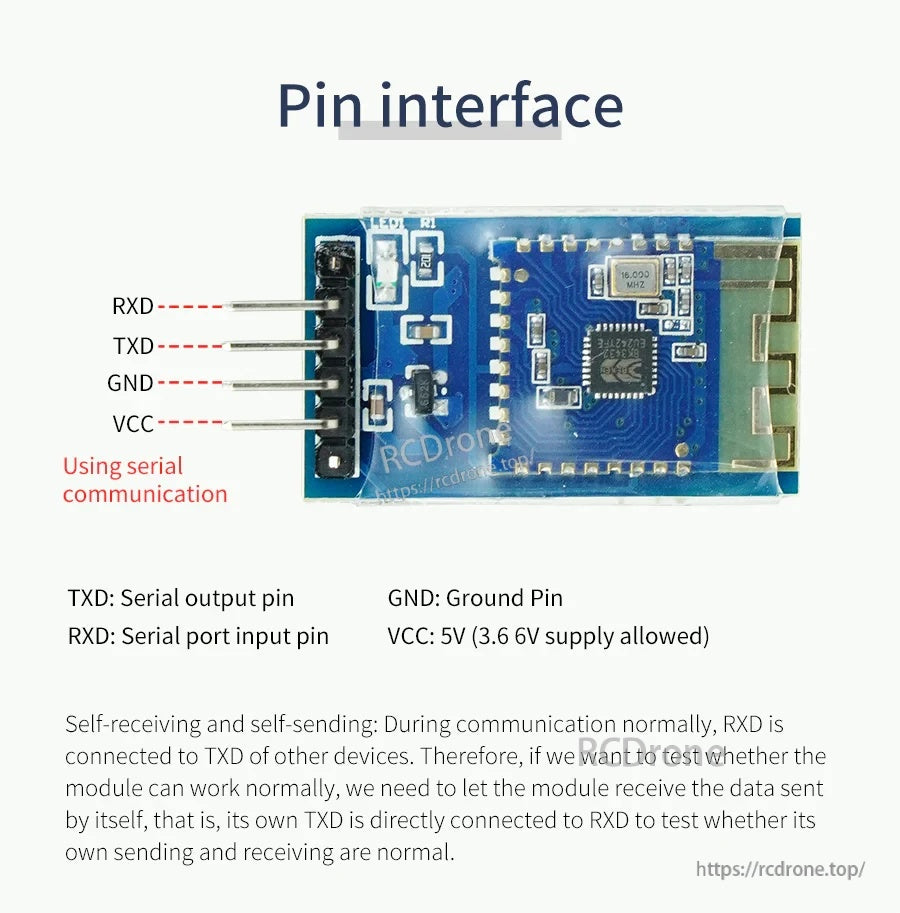

واجهة الدبوس (UART)
- TXD: دبوس الخرج التسلسلي
- RXD: دبوس إدخال المنفذ التسلسلي
- GND: دبوس الأرضي
- VCC: 5V (يسمح بتزويد 3.6V)
اختبار الاستقبال والإرسال الذاتي: أثناء الاتصال العادي، يتصل RXD بـ TXD لجهاز آخر. لاختبار الوحدة نفسها، قم بتوصيل TXD الخاص بها مباشرة بـ RXD للتحقق من الإرسال/الاستقبال.
ملاحظات تنزيل & التطبيق
- يدعم التطبيق iOS/Android ويوفر تحكمًا عن بُعد عبر البلوتوث مع الاقتران التلقائي.
- إرشادات التنزيل المعروضة: يمكن لمستخدمي Android مسح رمز الاستجابة السريعة على الصفحة الرئيسية بواسطة المتصفح، أو البحث عن "YahboomRobot" في متجر Play؛ يمكن لمستخدمي iOS مسح رمز الاستجابة السريعة على الصفحة الرئيسية بواسطة الكاميرا، أو البحث عن "YahboomRobot" في متجر App.
- إشعار تعريف المصنع المعروض: يمكن لتطبيق الهاتف المحمول المستخدم في منتجات Yahboom التعرف على هذه الوحدة، ولكنه لا يمكنه التعرف على منتجات العلامات التجارية الأخرى التي تحتوي على وحدة بلوتوث.
- تسميات واجهة المستخدم لتطبيق المثال المعروضة: اختيار الوضع؛ التحكم في سيرفو PZT؛ منطقة تصحيح الألوان؛ عرض الجهد؛ وشاشات المستشعر/الوضع بما في ذلك عرض مستشعر التتبع، عرض تجنب الأشعة تحت الحمراء، عرض مستشعر البحث عن الضوء، عرض مستشعر الرمادي، وضع التحكم عن بعد، وضع التتبع، وضع التجنب، الضوء الملون، وضع البحث عن الضوء، وضع المتابعة.
- الحقول الإضافية المعروضة: Raspberry IP: http://192.168.50.1:8080/?action=stream; Raspberry Port: 8888.
للحصول على دعم المنتج أو طلبات الوثائق، اتصل بـ [email protected] or قم بزيارة https://rcdrone.top/.
التطبيقات
- نقل بيانات UART اللاسلكي للمشاريع المدمجة التي تستخدم الاتصال التسلسلي عبر البلوتوث
- بلوتوث 5.<|vq_15392|>0 استبدال/توسيع الوحدة لسيارات الروبوت من Yahboom
- سيناريوهات التحكم عن بعد عبر تطبيق الهاتف مع لوحات توسيع السائق ولوحات سائق السيرفو (مرجع 16 قناة / 24 قناة)
التفاصيل

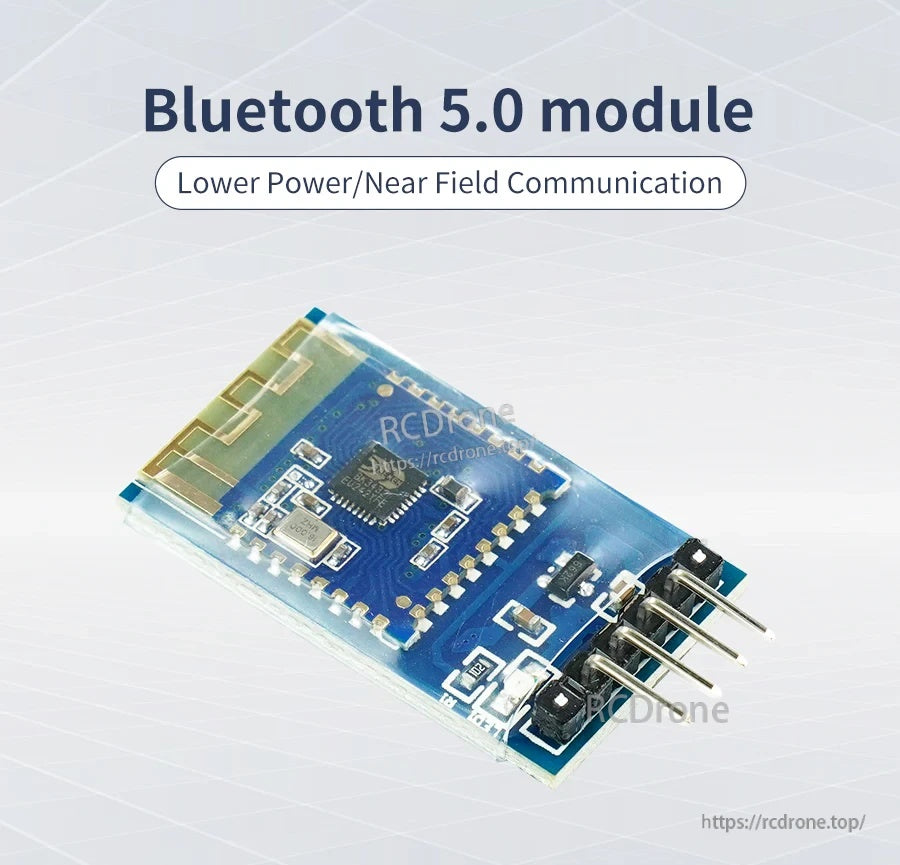

مصمم حول شريحة CC2541، هذا الموديل BLE 5.0 مصمم لنقل بيانات UART اللاسلكية منخفضة الطاقة مع دعم NFC.
استخدم تطبيق الهاتف المحمول المصاحب للتحكم عن بعد عبر البلوتوث مع دعم iOS و Android.

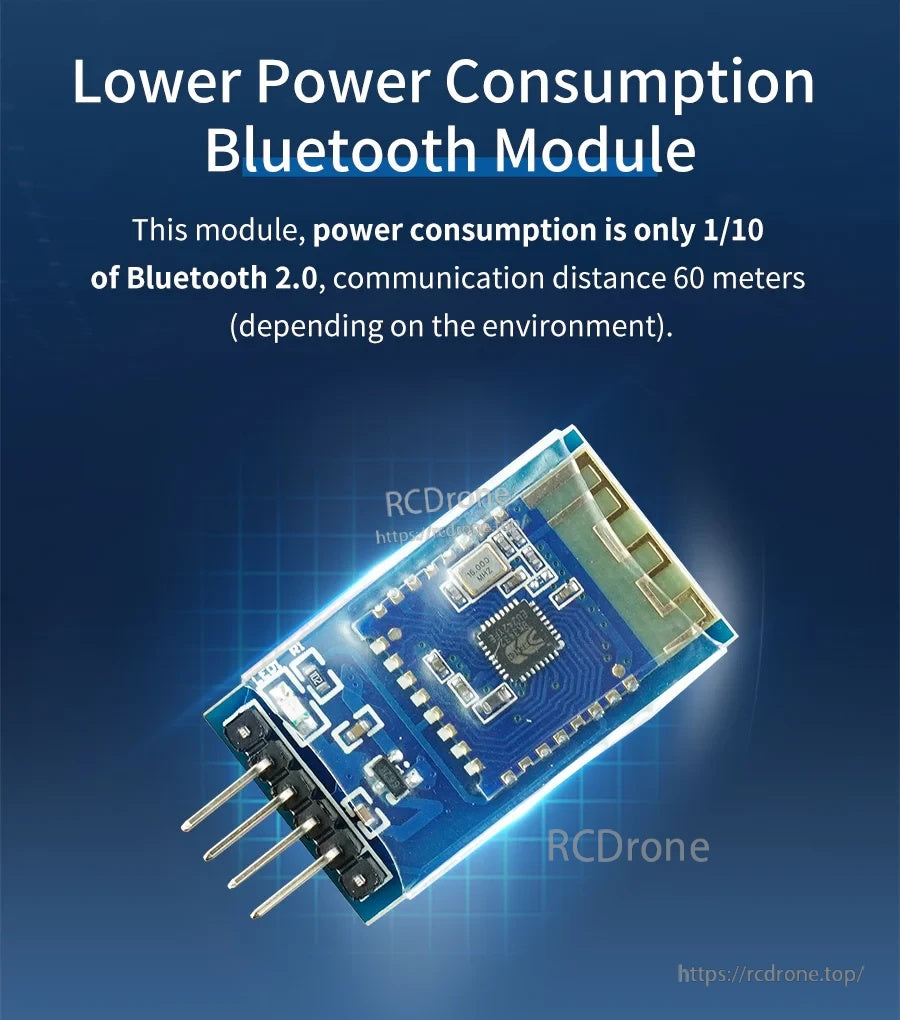

يساعد التشغيل منخفض الطاقة في تمديد عمر البطارية، مع مسافة اتصال معلنة تصل إلى 60 مترًا حسب الظروف.

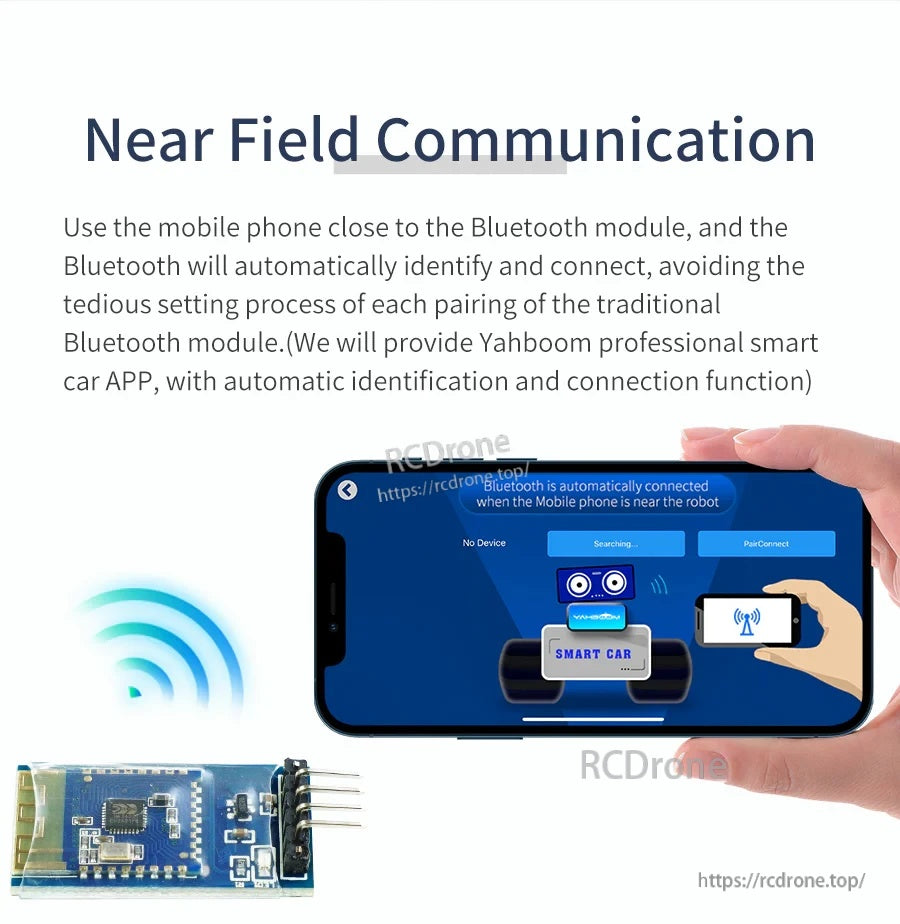

يمكن NFC من الاتصال السريع عن طريق تقريب الهاتف من الوحدة، مما يقلل الحاجة إلى خطوات الاقتران اليدوي.

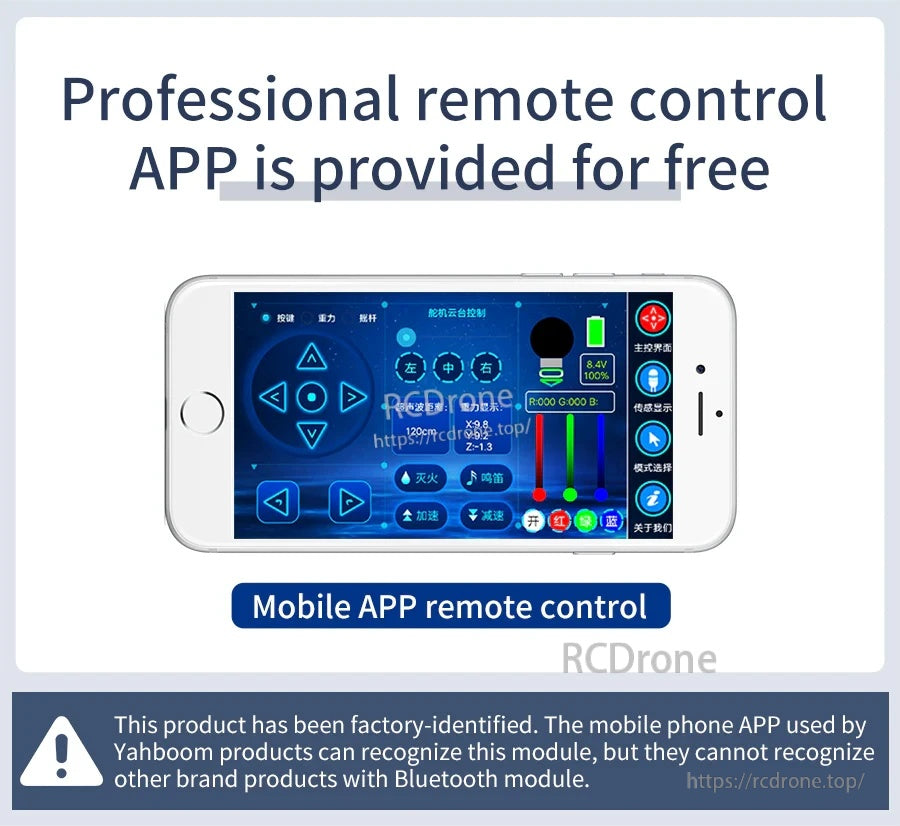

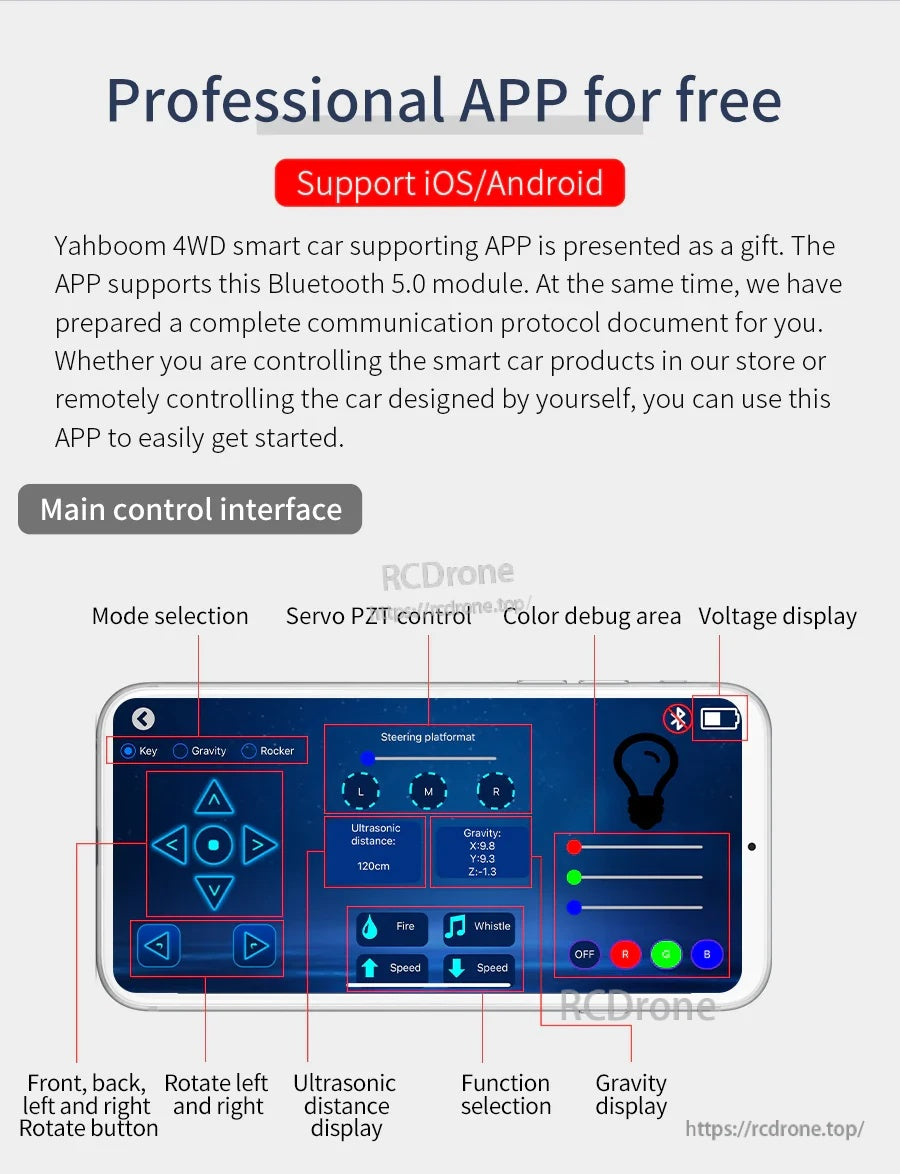

واجهة التحكم عن بعد توفر تحكمًا سهلاً في الاتجاهات وقراءات الحالة لمشاريع Yahboom المتوافقة.

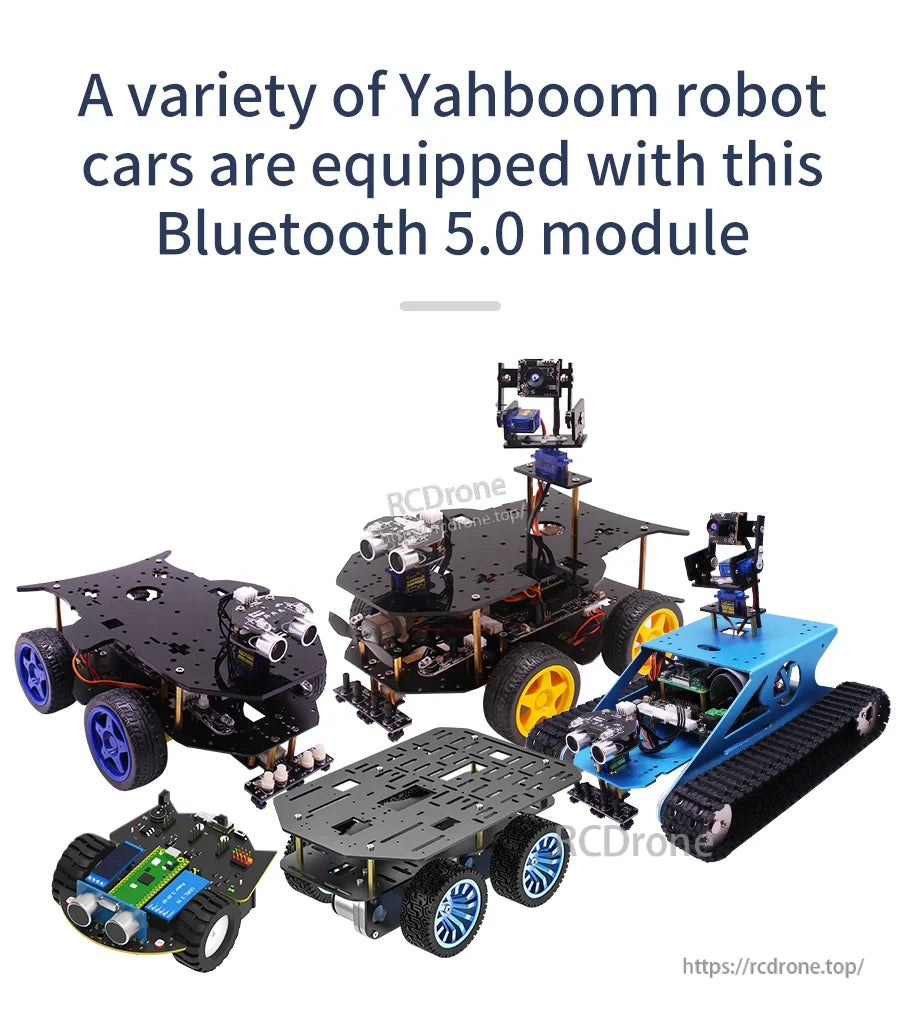

يُستخدم بشكل شائع عبر منصات سيارات الروبوت من Yahboom للتحكم اللاسلكي وتطبيقات ربط البيانات.
يساعدك تخطيط التحكم المنظم في تعيين وظائف مثل اختيار الوضع والتحكم في السيرفو أثناء التطوير.

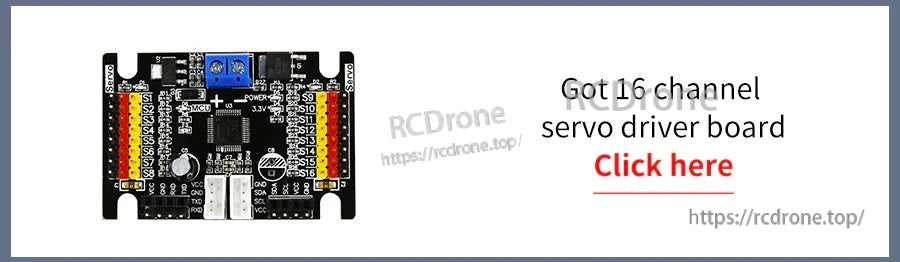

للبناءات متعددة السيرفو، يمكن إقران الوحدة مع لوحات توسيع السائق المدعومة مثل سواقات السيرفو ذات 16 قناة.
تتوفر أيضًا لوحات سائق ذات عدد قنوات أعلى عندما يحتاج مشروعك إلى المزيد من مخرجات السيرفو.

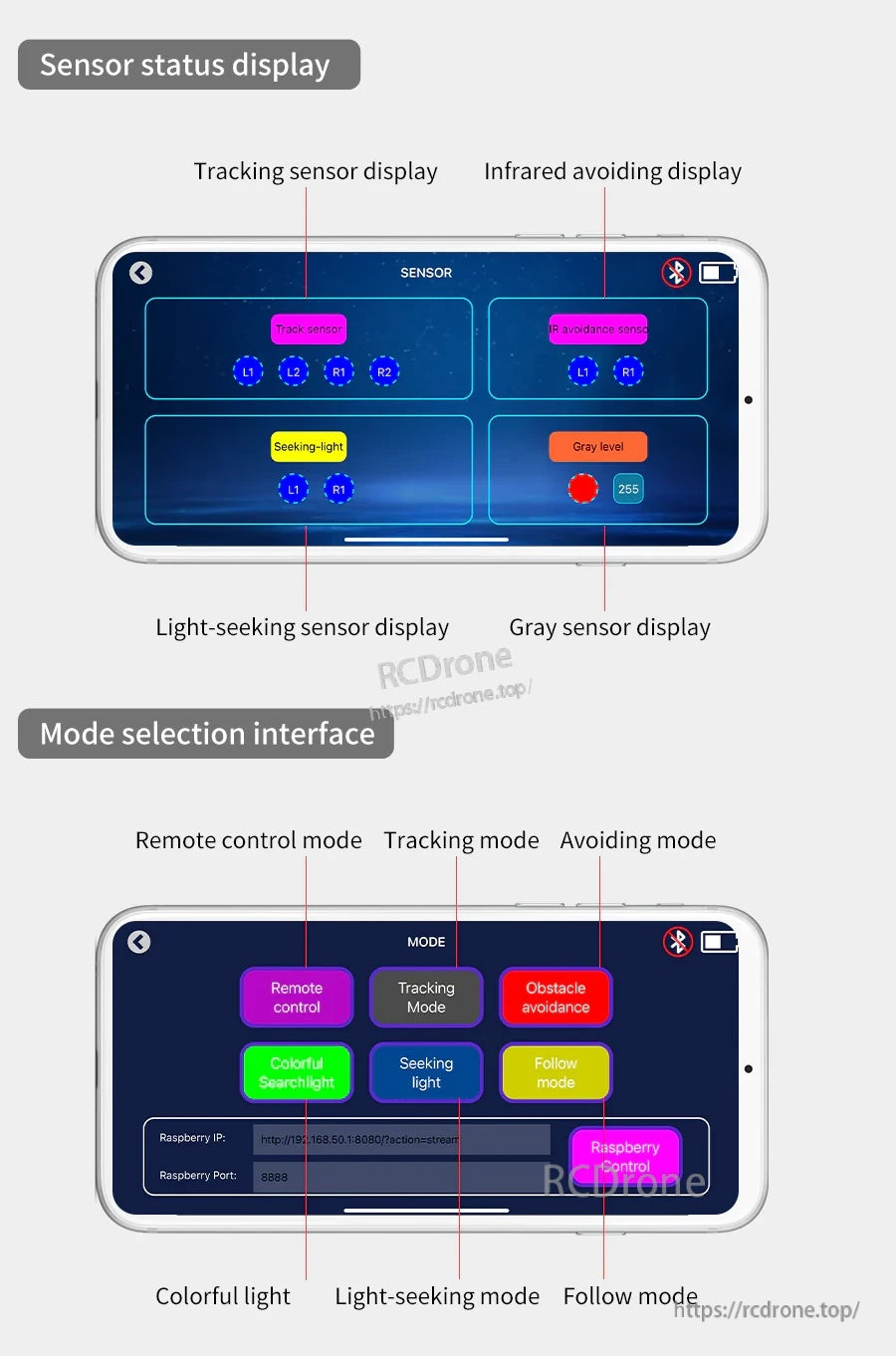

تساعد صفحات المستشعر والوضع في التطبيق على مراقبة المدخلات وتبديل السلوكيات مثل التتبع أو تجنب العقبات.
قم بتنزيل تطبيق YahboomRobot من Google Play أو App Store للبدء.
تم وضع علامات واضحة على دبابيس UART لتسهيل التوصيل السريع: RXD، TXD، GND، وVCC (مدخل 5V مع سماح بتزويد 3.6V).

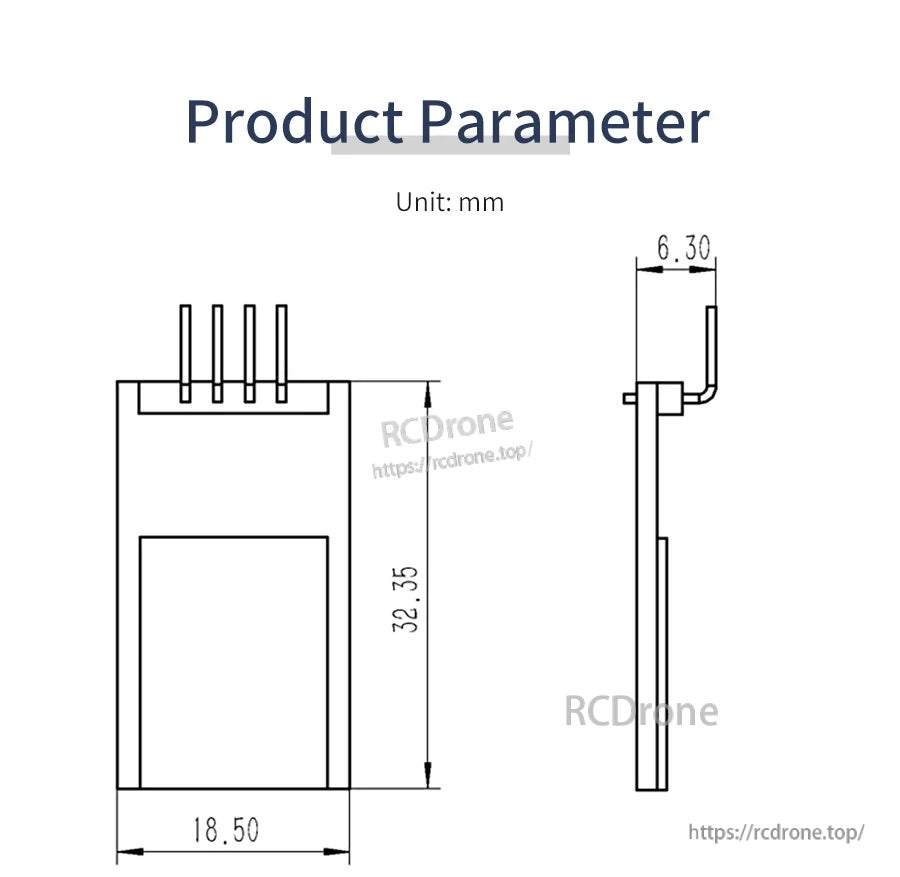

بصمة مدمجة للبناءات المدمجة: 32.35 × 18.50 مم، مع مرجع سمك 6.30 مم.
تشمل المواصفات المرجعية التوافق مع BLE 5.0، واجهة UART، نطاق الجهد، وأرقام التيار في وضع السكون/الذروة.
يتم توفير روابط الدروس وحزم الوثائق لمساعدتك في دمج الوحدة في المنصات الشائعة.
تتضمن أمثلة روتينية إضافية ووثائق مرجعية لبيئات التطوير المدعومة.

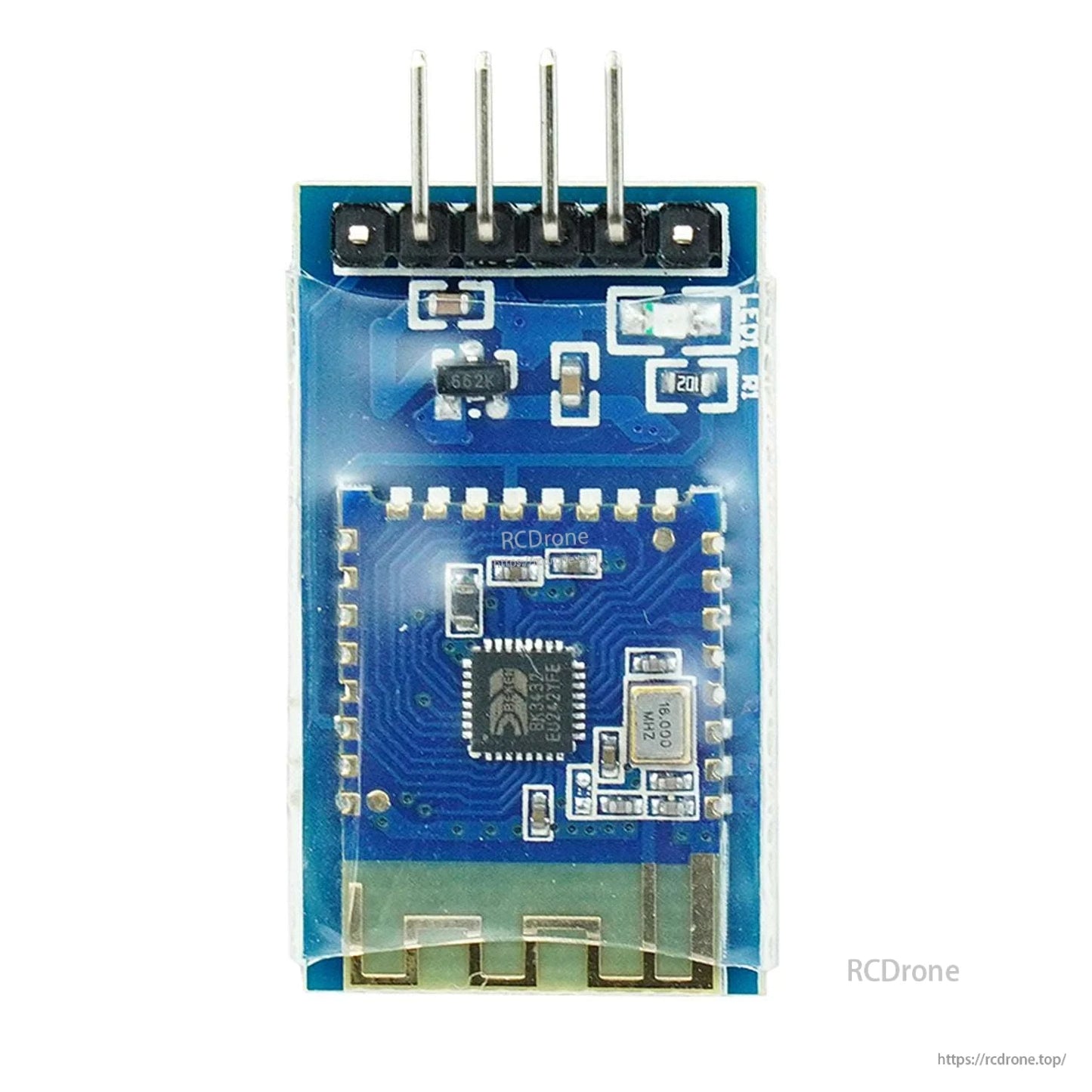

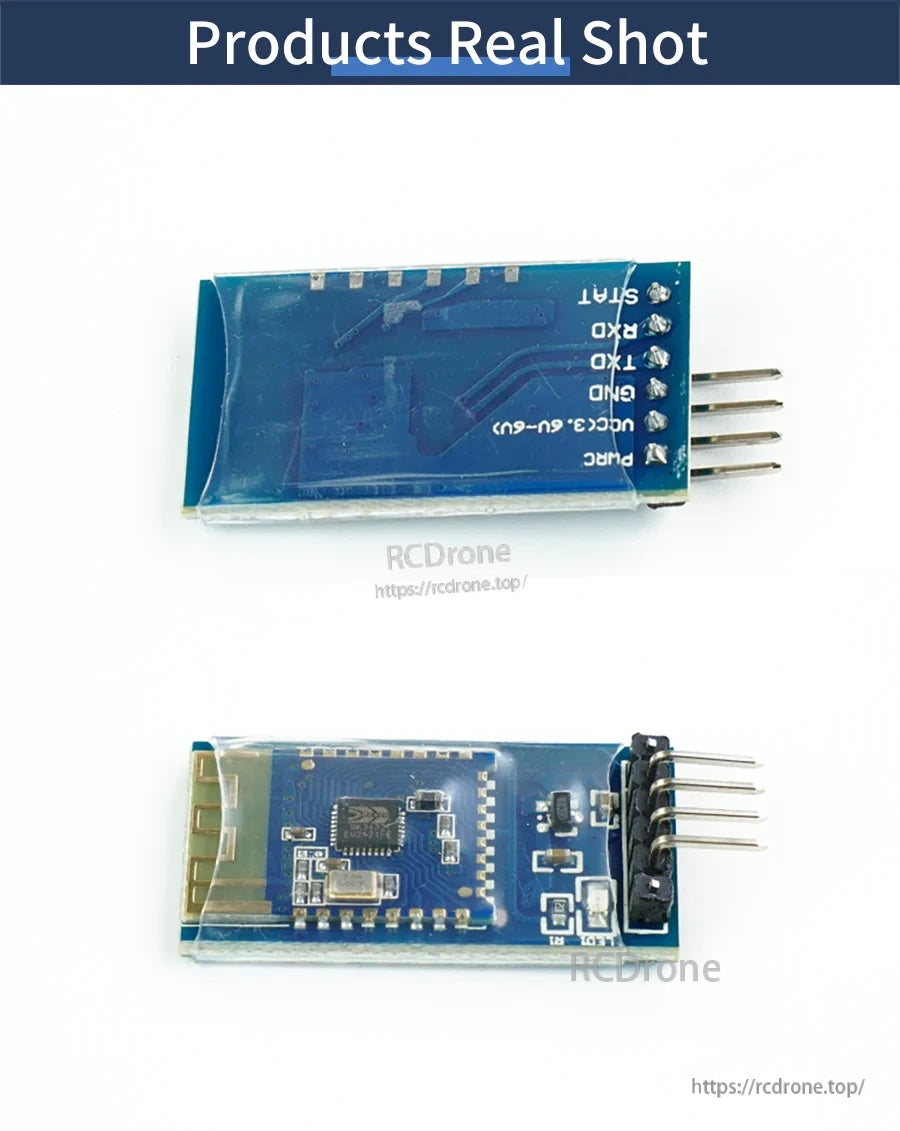

تُظهر العروض الحقيقية للوحة تخطيط الوحدة المدمجة ورأس دبابيس UART المسمى للاتصالات المباشرة.
