وحدة التعرف البصري Yahboom K210 (1TOPS) مع كاميرا OV2640 بدقة 2 ميجابكسل & شاشة لمس 2.0 بوصة، UART
وحدة التعرف البصري Yahboom K210 (1TOPS) مع كاميرا OV2640 بدقة 2 ميجابكسل & شاشة لمس 2.0 بوصة، UART
Yahboom
تعذر تحميل توفر الالتقاط
نظرة عامة
وحدة التعرف على الرؤية Yahboom K210 هي وحدة للتعرف على الرؤية بالذكاء الاصطناعي لمعالجة الصور المدمجة والاستدلال البصري المحلي. تعتمد على Kendryte K210 (ثنائي النواة 64 بت RISC-V) مع قوة حسابية تعادل حوالي 1TOPS، وتدمج واجهة منفذ تسلسلي للاتصال بوحدات التحكم مثل STM32، Raspberry Pi Pico، Arduino، Micro:bit، MSPM0، وPC.
تشمل الموارد المادية كاميرا 2MP (OV2640)، وشاشة لمس سعوية مدمجة بحجم 2.0 بوصة (320*240)، وأضواء RGB قابلة للبرمجة، وأزرار، وفتحة بطاقة TF مدمجة (بطاقة TF اختيارية) لتخزين البيانات وملفات النماذج. تدعم كود MicroPython مفتوح المصدر، والتدريب بنقرة واحدة، وتدريب/تصدير النماذج المخصصة بتنسيق kmodel.
الميزات الرئيسية
- شريحة Kendryte K210 AI: ثنائية النواة 64 بت RISC-V؛ قوة حوسبة تعادل حوالي 1TOPS؛ وحدات تسريع الأجهزة المدمجة (KPU/FPU/FFT)
- كاميرا HD بدقة 2 ميجابكسل (OV2640) لمهام التعرف البصري بالذكاء الاصطناعي
- 2.شاشة لمس سعوية LCD بحجم 0 بوصة، دقة 320*240
- الاتصال التسلسلي: نقل نتائج التعرف/البيانات إلى وحدات التحكم الخارجية عبر المنفذ التسلسلي
- وظائف الذكاء الاصطناعي المرئية المعروضة: التعرف على رمز الاستجابة السريعة، التعرف على الباركود، التعرف على AprilTag، التعرف على الأرقام المكتوبة بخط اليد، التعرف على لوحات السيارات
- الوظائف المتعلقة بالبشر المعروضة: كشف الوجه، كشف ملامح الوجه، التعرف على القناع، التعرف على الوجه، التعرف على جسم الإنسان، التعرف على الكف (الوجه في العروض التوضيحية مشوش)
- التعلم الذاتي: التعرف على الأشياء، التصنيف الذاتي التعلم، نموذج التدريب الذاتي (دعم منصة التدريب السحابية معروض)
- التعرف على الألوان: التعرف على ألوان متعددة؛ تتبع الخط البصري لسيناريوهات دوريات الخط
- دعم بطاقة TF (خيارات الحزمة المعروضة: مع أو بدون بطاقة TF؛ قد تكون بطاقات TF ذات الجودة الرديئة غير متوافقة)
- اتصال بيانات MicroUSB معروض لترقية البرامج الثابتة في الوقت الفعلي
- دعم التركيب: ثقوب ثابتة؛ متوافق مع ثقوب مكعبات ليغو؛ حوامل تركيب اختيارية وملحق PTZ كهربائي 2DOF موضح
المواصفات
| الشريحة | Kendryte K210 |
| العملية | TSMC 28nm |
| وحدة المعالجة المركزية | ثنائي النواة 64-بت RISC-V |
| قوة الحوسبة المكافئة | حوالي 1TOPS |
| التردد الرئيسي | أقصى 400MHz |
| الكاميرا | كاميرا HD 2MP، OV2640 |
| الشاشة | 2.شاشة لمس سعوية LCD بحجم 0 بوصة |
| دقة العرض | 320*240 |
| معدل إطار التعرف | QVGA@60fps; VGA@30fps |
| واجهة على اللوحة | واجهة منفذ تسلسلي |
| اتصال الشبكة | غير مدعوم |
| تدريب النموذج | مدعوم |
| حالات التعرف البصري بالذكاء الاصطناعي | 16 حالة للتعرف البصري بالذكاء الاصطناعي |
| استهلاك الطاقة / تيار العمل | 0.8W / 0.16A |
| الحجم | 57.3*41.2*17.4mm |
| التخزين | فتحة بطاقة TF على اللوحة؛ بطاقة TF اختيارية لتخزين البيانات وملفات النماذج |
ما هو متضمن
- وحدة الرؤية K210
- خيارات الحزمة المعروضة: بدون بطاقة TF (يقوم المستخدمون بتحضير بطاقة TF وقارئ البطاقات) أو مع بطاقة TF (تشمل قائمة الشحن بطاقة TF + قارئ البطاقات)
التطبيقات
- مشاريع الرؤية الذكية المدمجة ونماذج الأجهزة الذكية
- الروبوتات والسيارات الذكية التي تتطلب إخراج تسلسلي لنتائج الكشف/التعرف
- تتبع الخطوط الملونة وسيناريوهات التعرف على الكتل الملونة
- استخدام التثبيت الاختياري: حامل ثابت، حامل قابل لتعديل الزاوية، حامل زاوية مرتفع قابل للتعديل (1.2-9.5 سم)، وتطبيقات PTZ الكهربائية 2DOF الموضحة
للحصول على نصائح اختيار المنتجات، دعم التكامل، أو المساعدة بعد البيع، اتصل بـ https://rcdrone.top/ أو أرسل بريدًا إلكترونيًا إلى [email protected].
الدروس التعليمية
دروس وحدة التعرف البصري Yahboom K210
التفاصيل

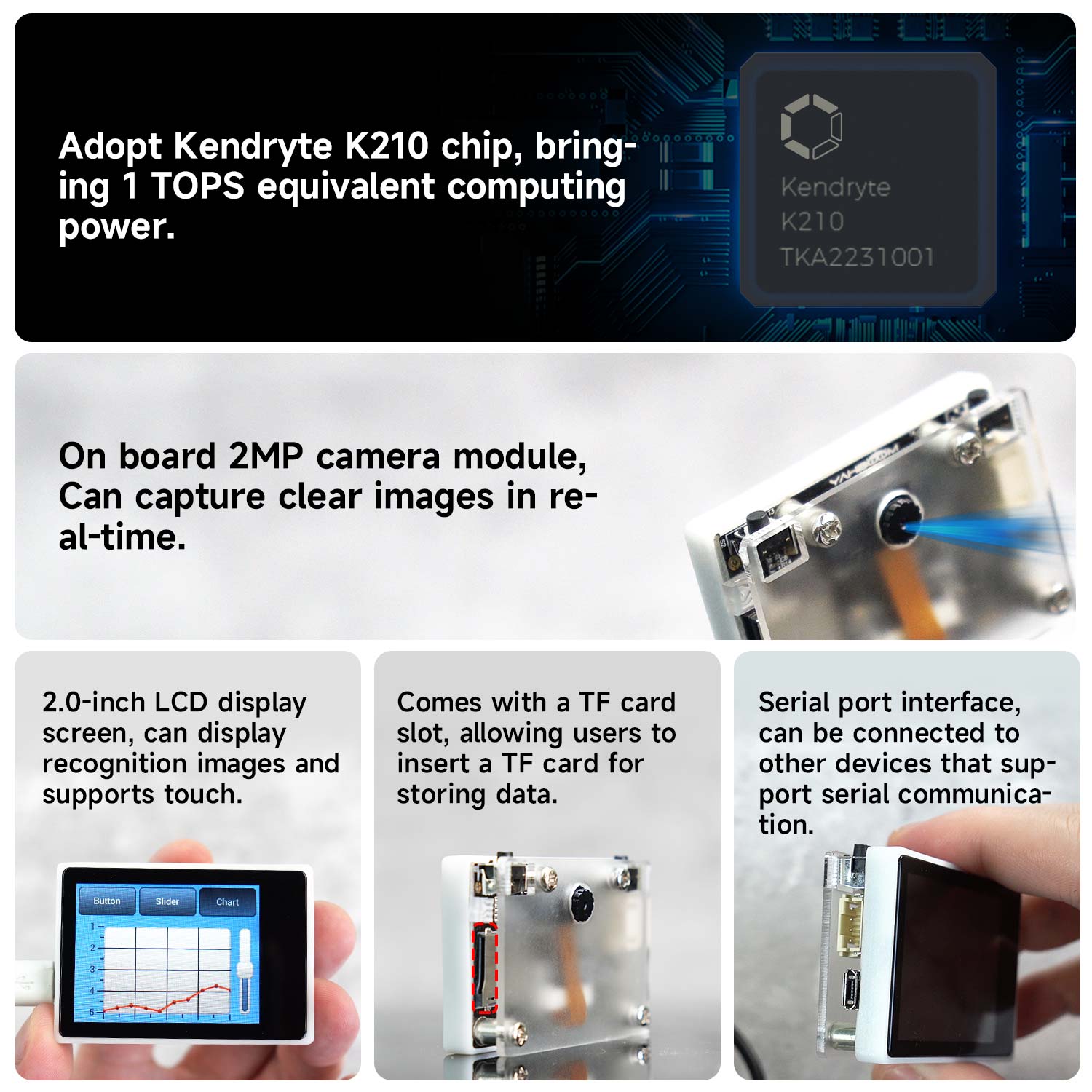

اجلب رؤية الذكاء الاصطناعي إلى المشاريع المدمجة مع وحدة Kendryte K210 التي تجمع بين كاميرا 2MP، شاشة لمس 2.0 بوصة، ومخرج UART.
تدمج اللوحة المدمجة الكاميرا، شاشة اللمس LCD، والتحكمات المدمجة للنماذج الأولية السريعة والعروض التوضيحية.

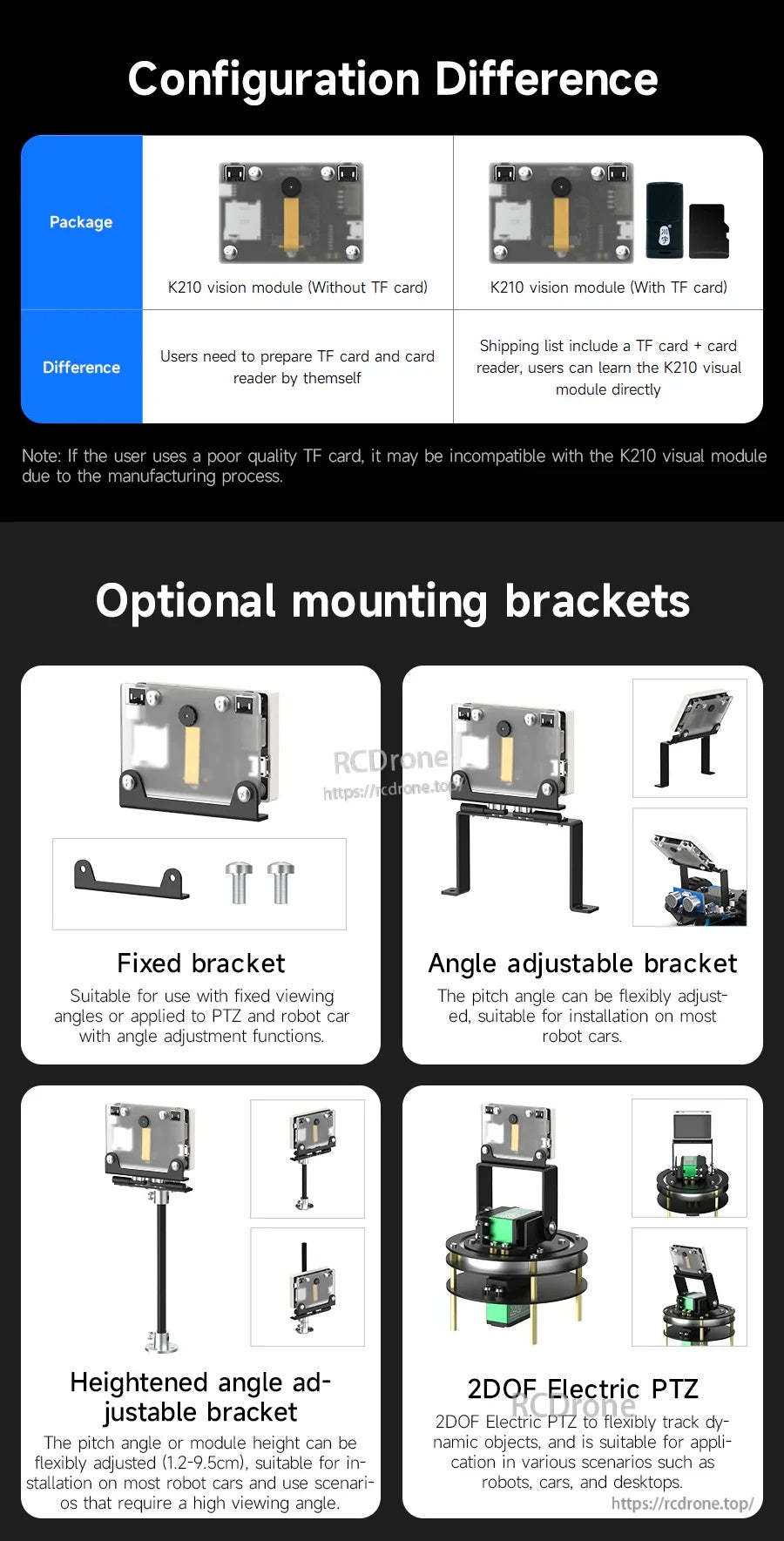

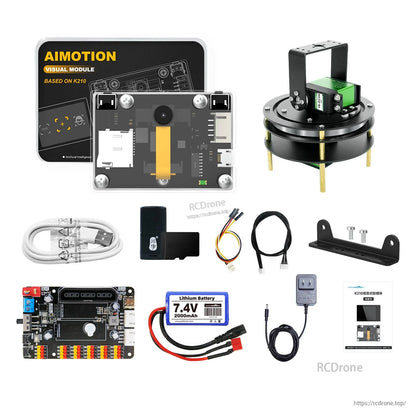

اختر حزمة مع أو بدون بطاقة TF، وأضف حوامل أو ملحقات إمالة-دوران 2DOF للروبوتات والتركيبات الثابتة.

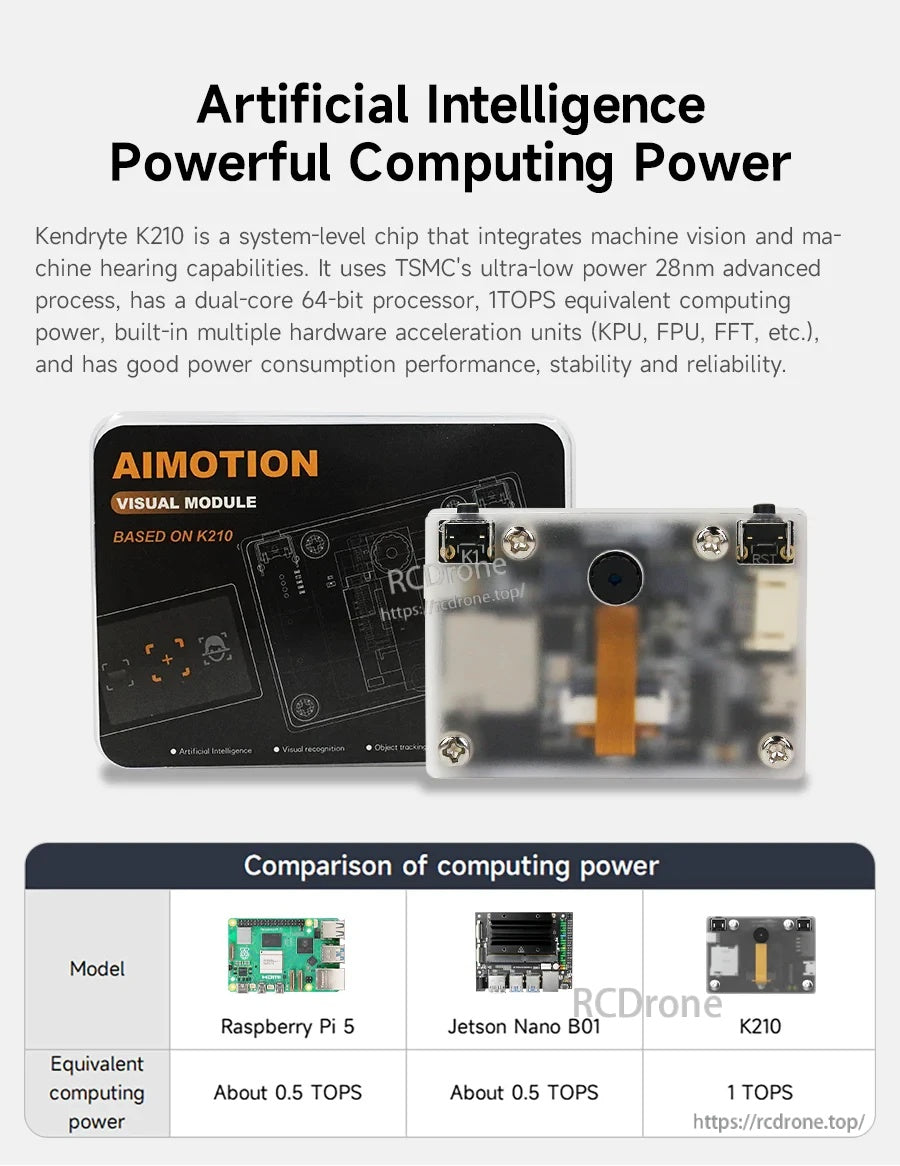

يوفر Kendryte K210 استدلالًا محليًا سريعًا لمهام الرؤية باستخدام التسريع المدمج (KPU/FPU/FFT) مع الحفاظ على استهلاك الطاقة منخفضًا.

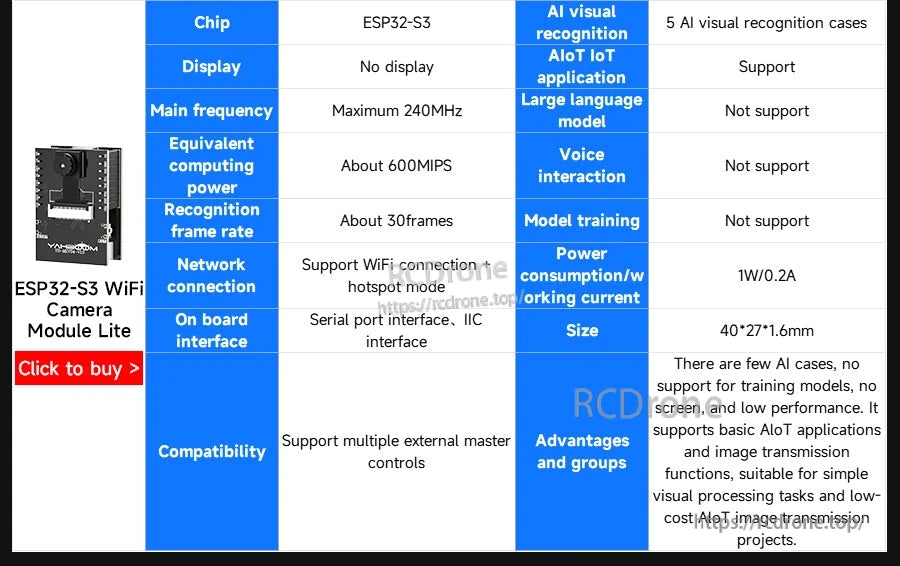

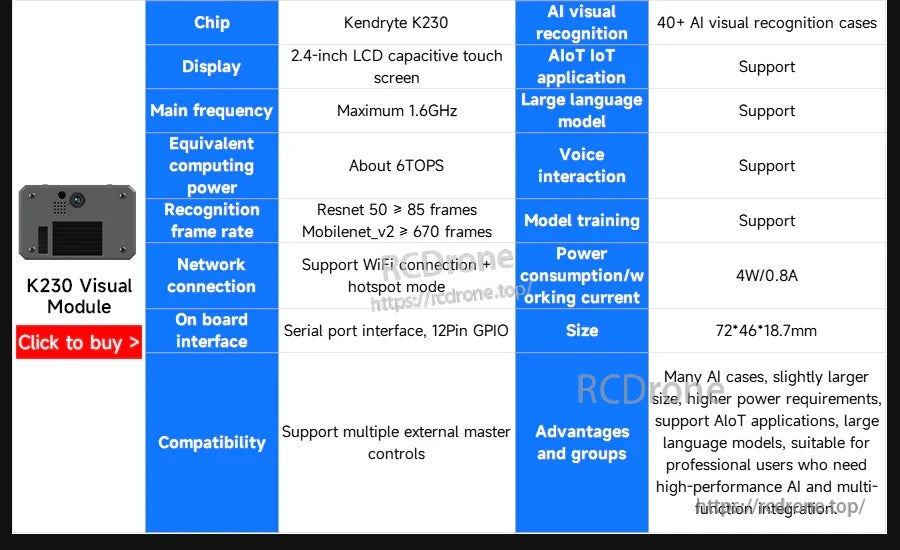

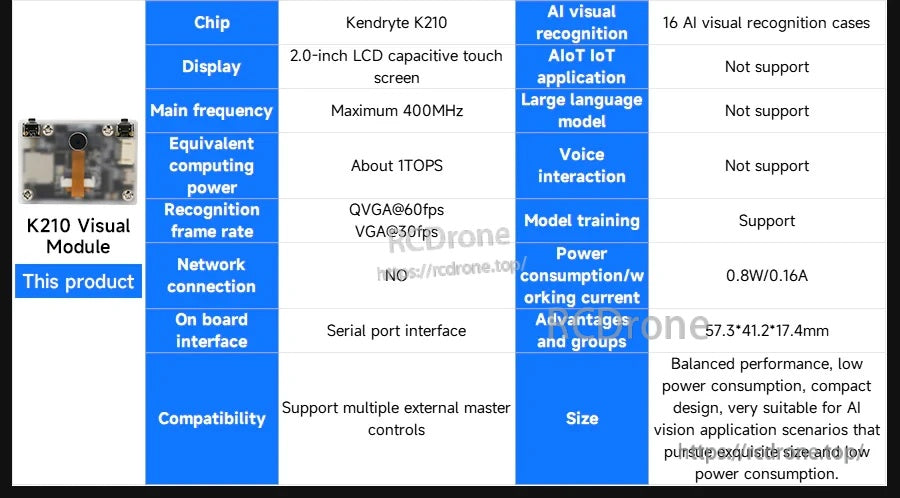

تساعد المقارنة السريعة في الاختيار بين K210 وخيارات الأداء الأعلى بناءً على الواجهات، حجم العرض، وحالات الاستخدام المدعومة.

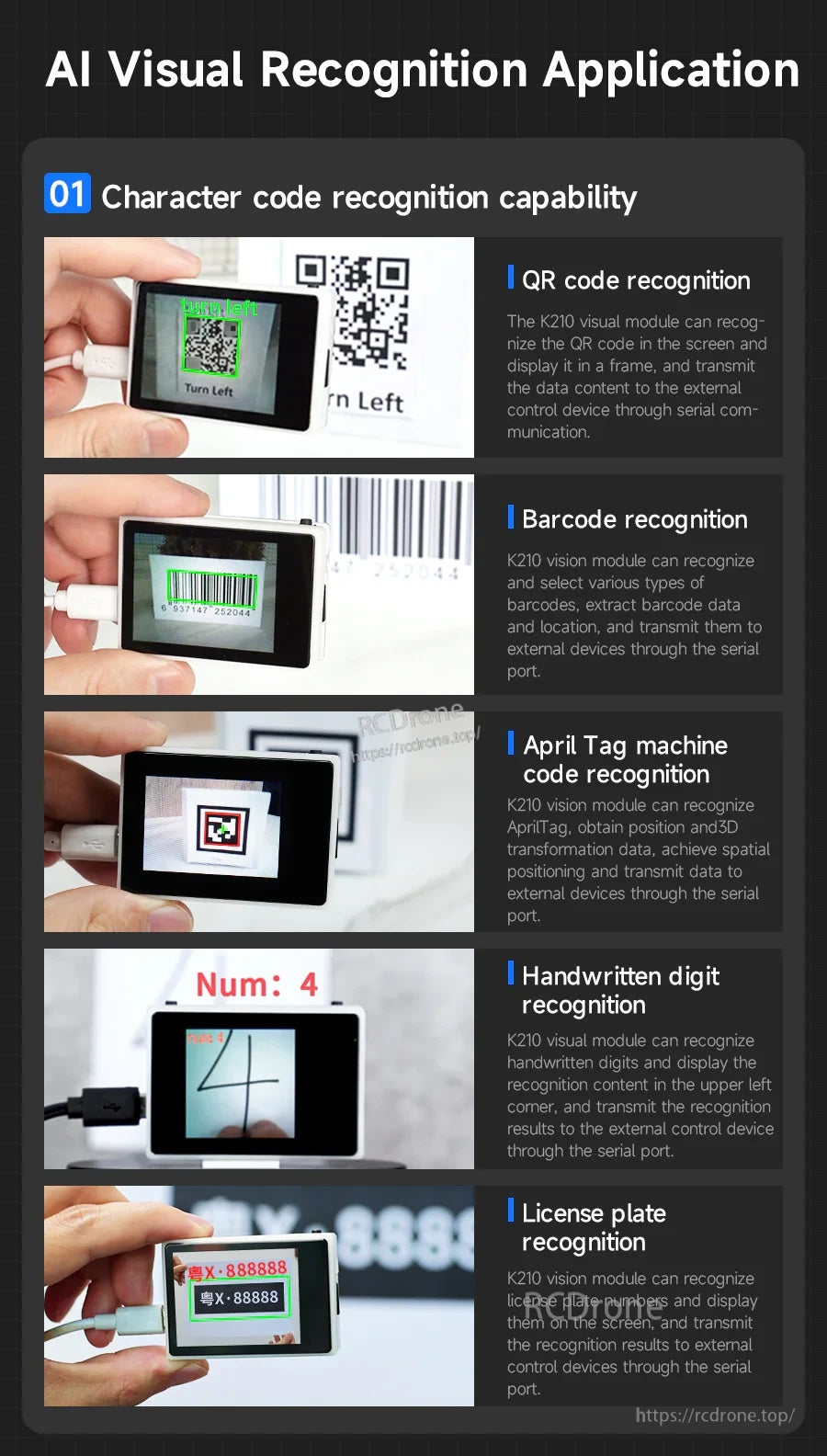

تغطي العروض التوضيحية المدمجة مهام الرؤية الآلية الشائعة مثل مسح QR/الباركود، واكتشاف AprilTag، والتعرف على الأحرف.

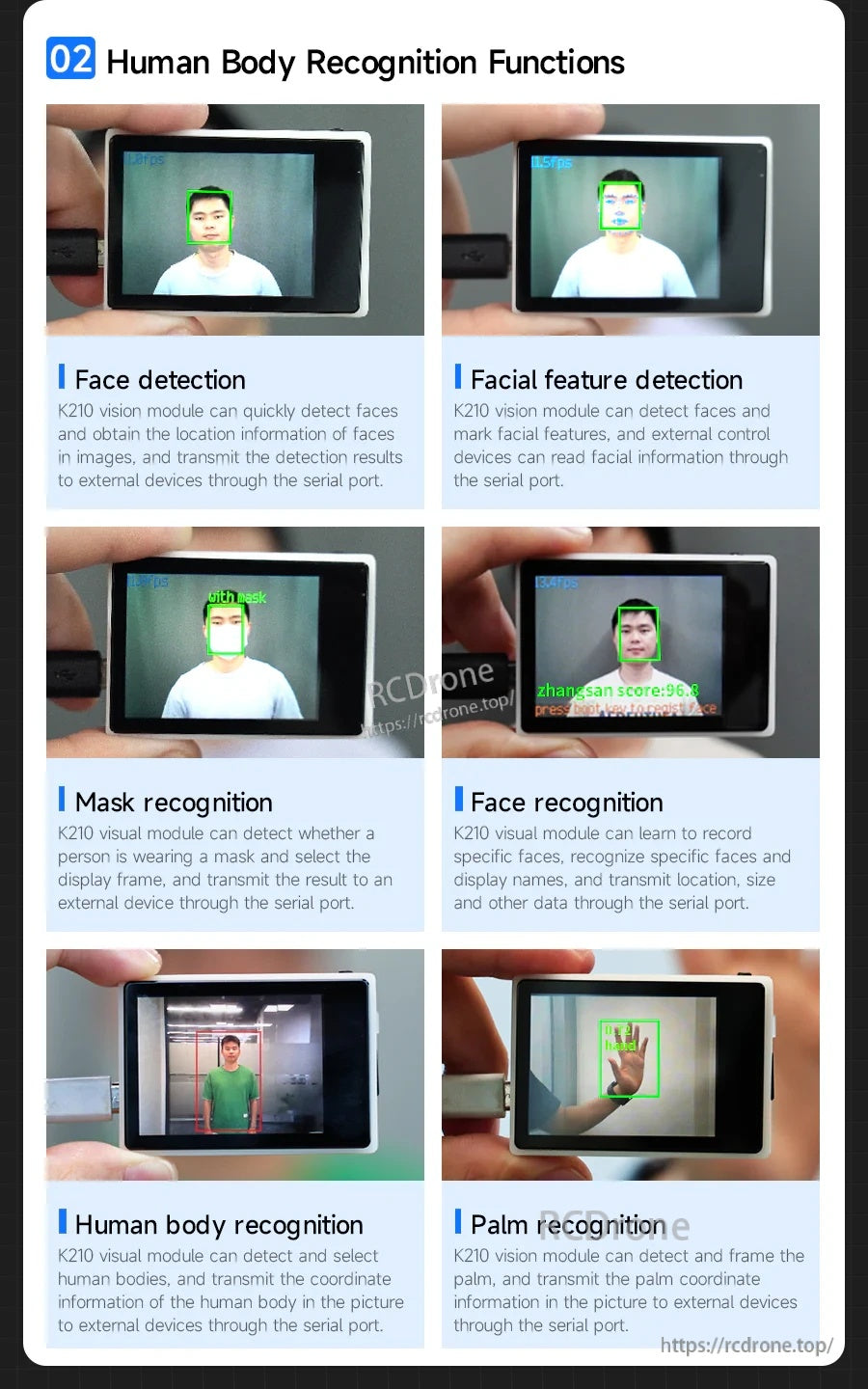

تشمل العروض التوضيحية المتعلقة بالبشر ميزات الكشف والتتبع، مع تسليم النتائج عبر المنفذ التسلسلي إلى وحدة تحكم خارجية.

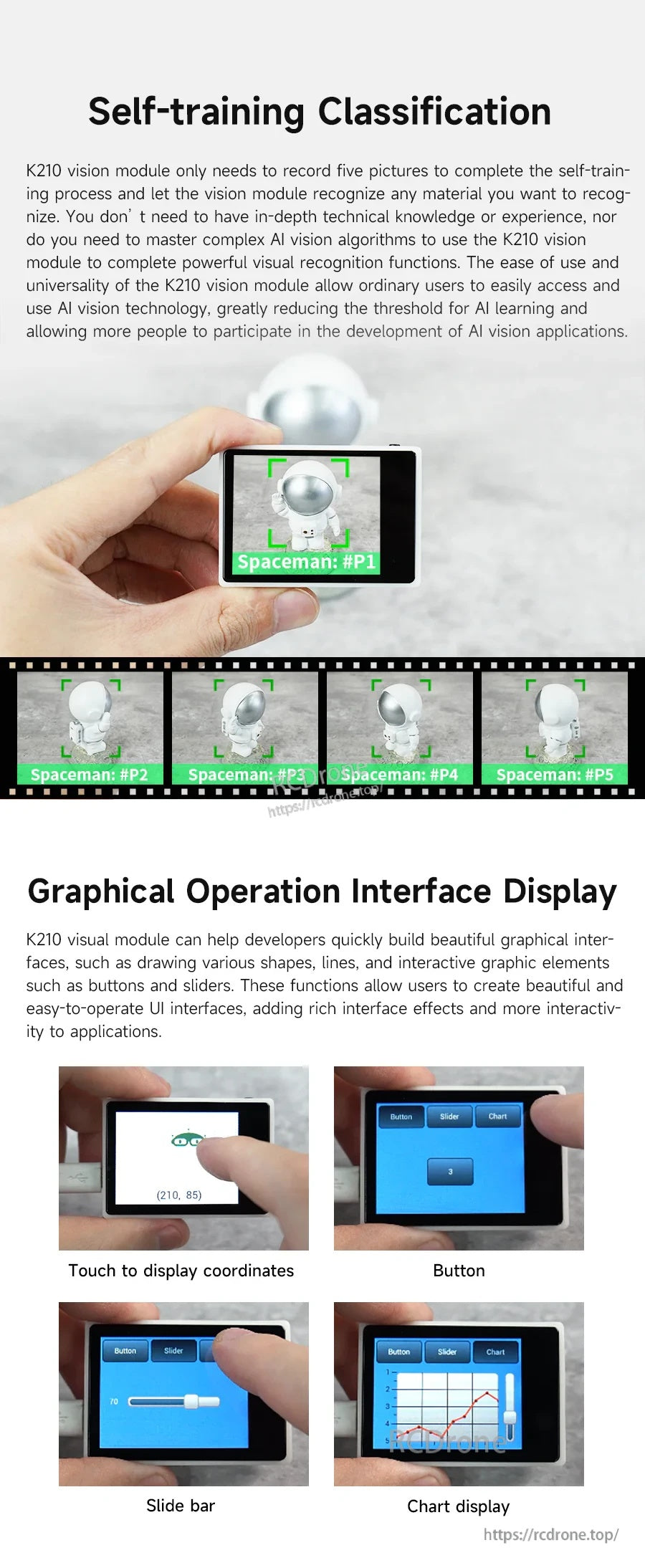

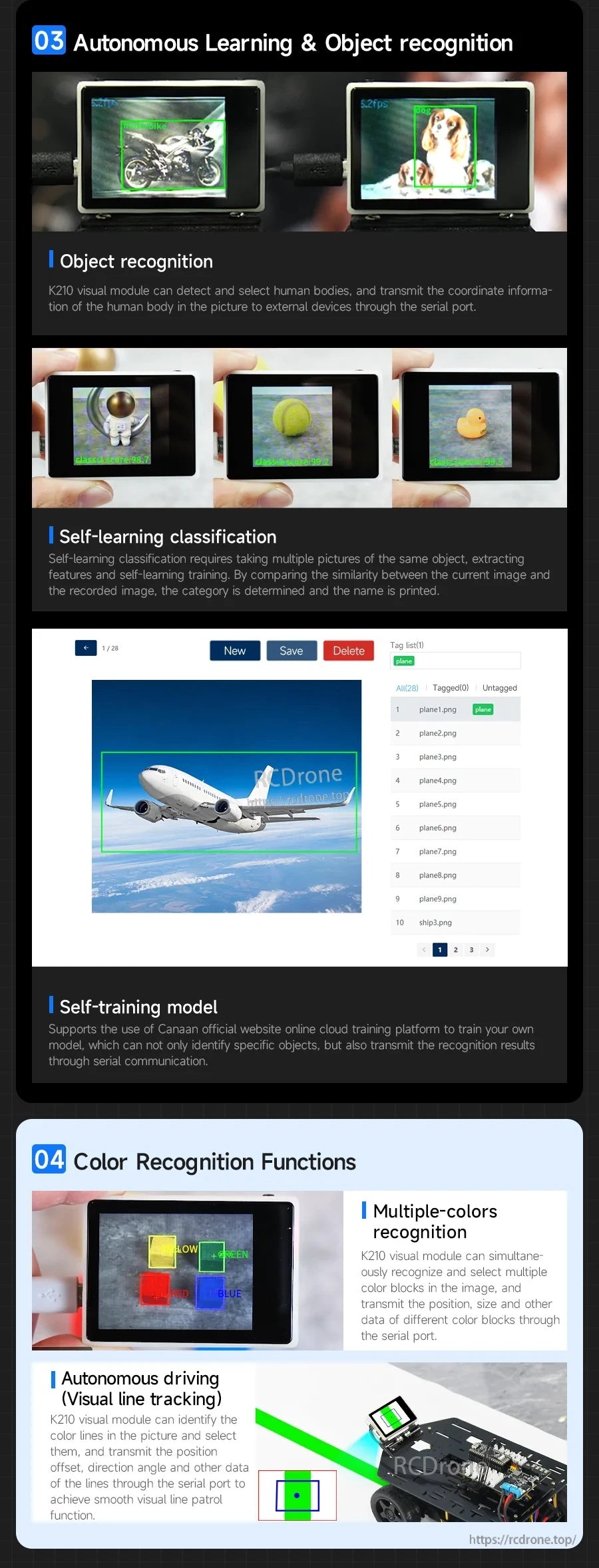

استخدم التعلم الذاتي للأشياء المخصصة، ثم قم بتوسيع المشاريع بقدرات التعرف على الألوان المتعددة وتتبع الخطوط.

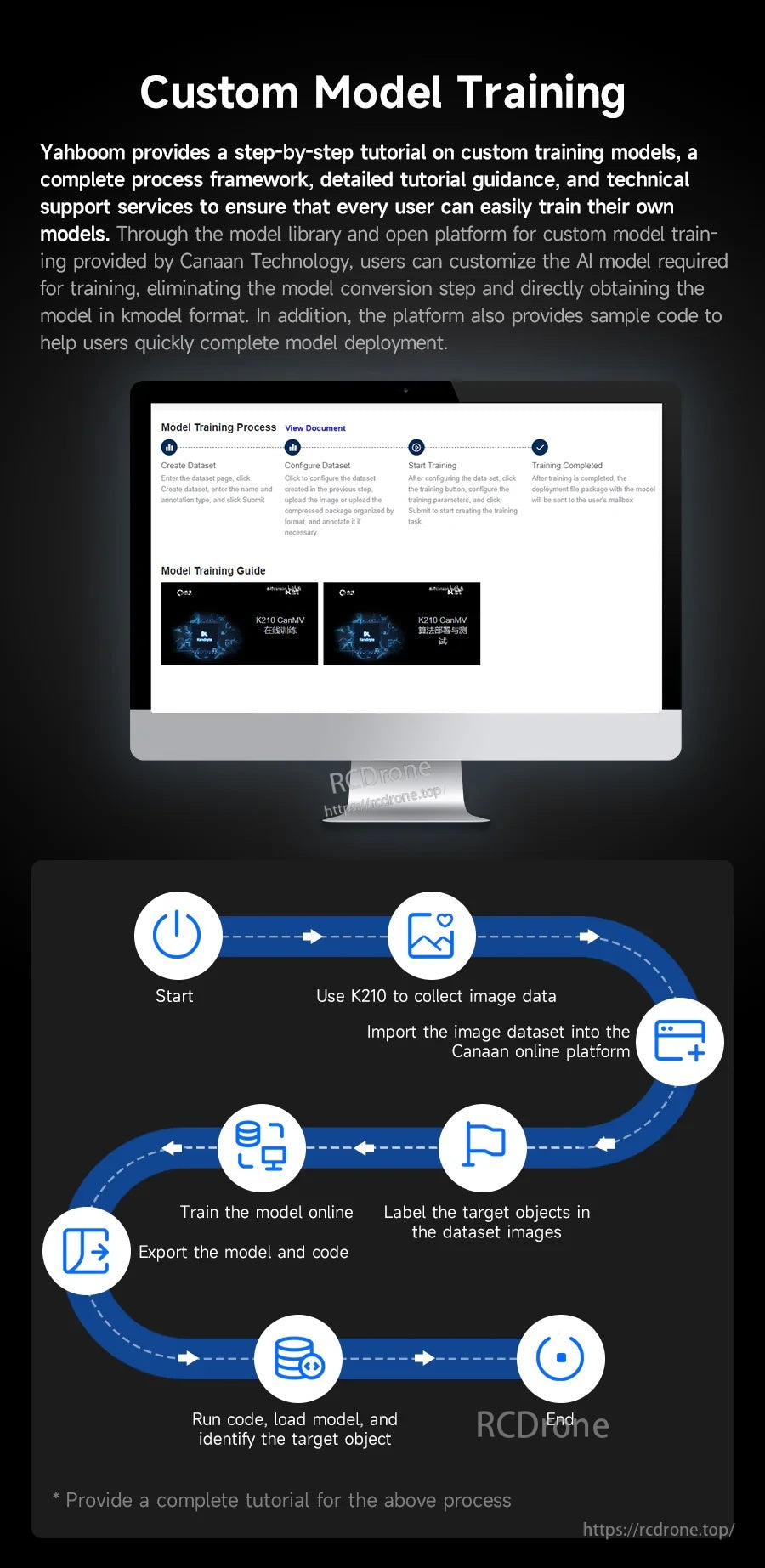

يدعم سير العمل الموجه التدريب بنقرة واحدة وتصدير النماذج بتنسيق kmodel للنشر على الوحدة.

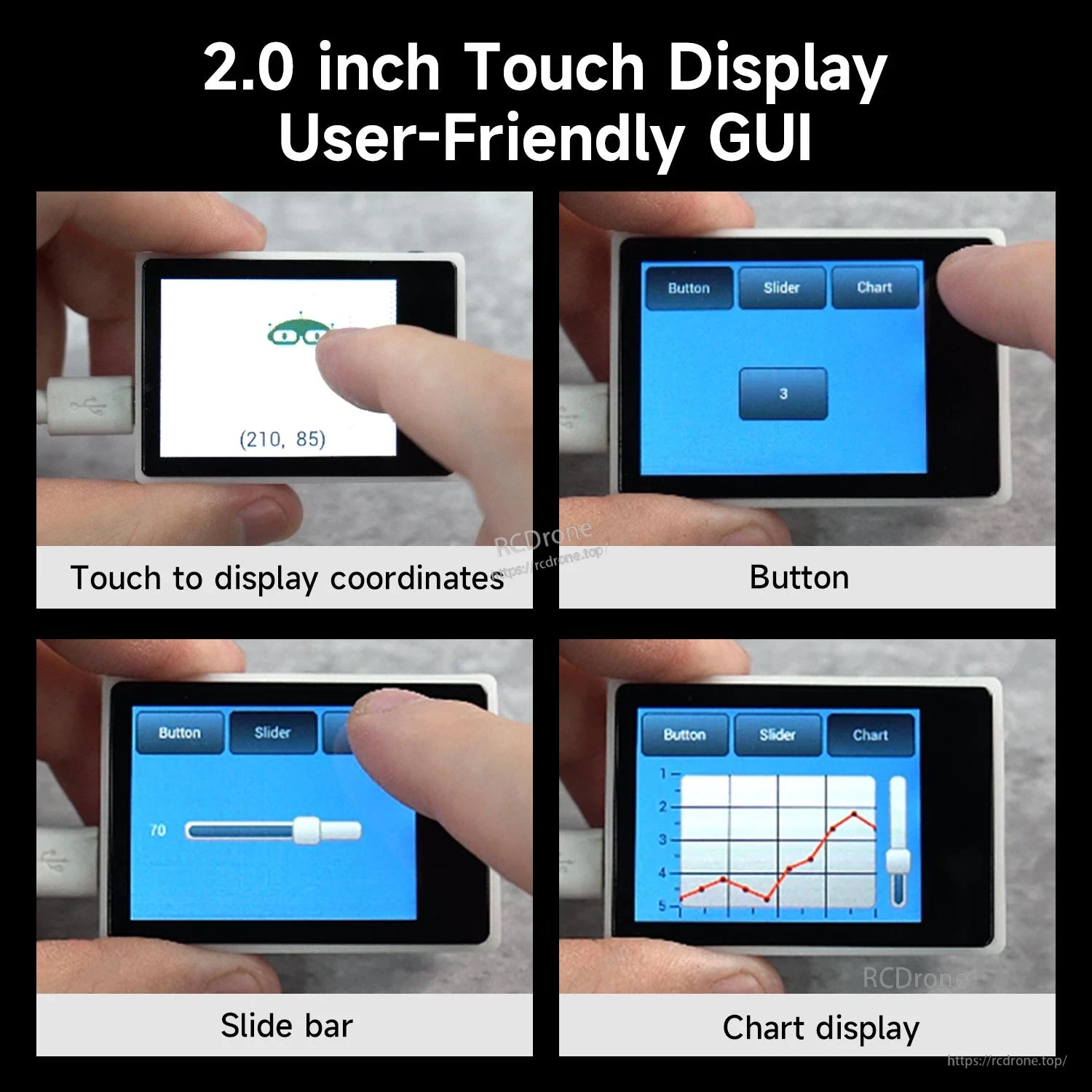

يدعم شاشة اللمس السعوية LCD واجهات المستخدم التفاعلية، مما يتيح التحكم على الجهاز، وعرض الحالة، ولوحات المعلومات البسيطة.

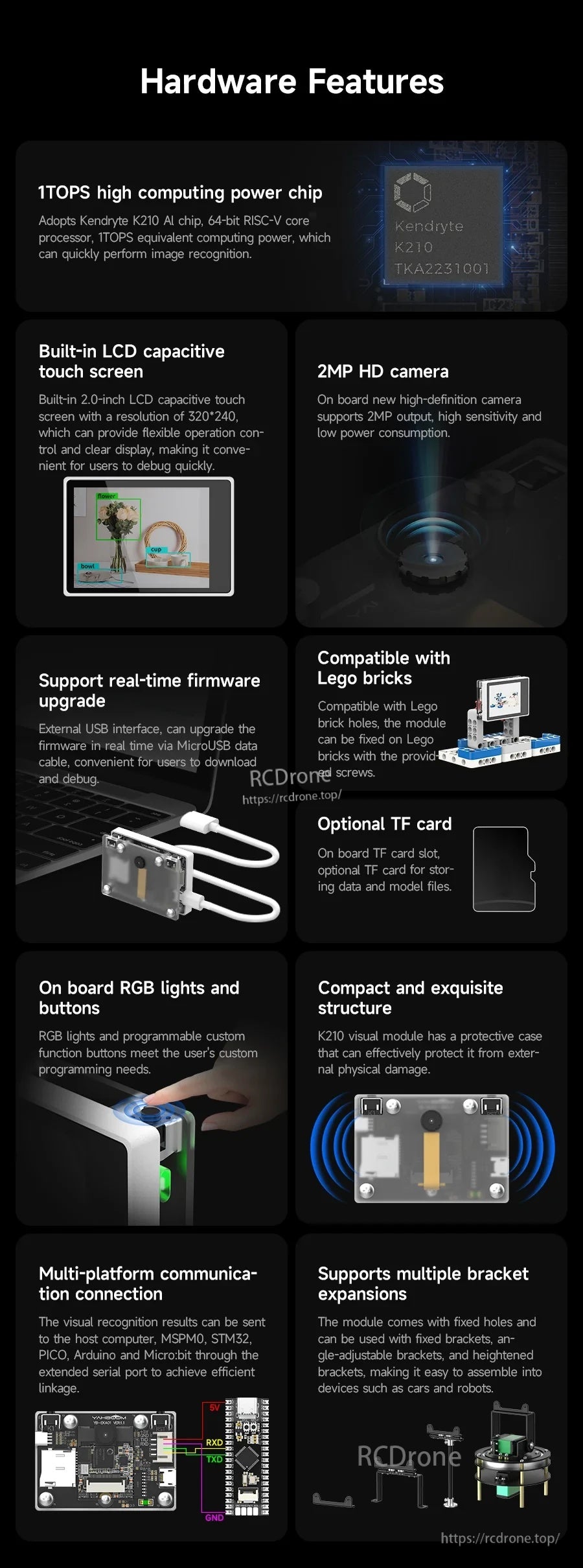

تشمل الميزات الرئيسية للأجهزة مصابيح RGB LED، أزرار، ترقية البرامج الثابتة عبر MicroUSB، تخزين بطاقة TF، وفتحات تركيب متوافقة مع تصميمات على طراز Lego.

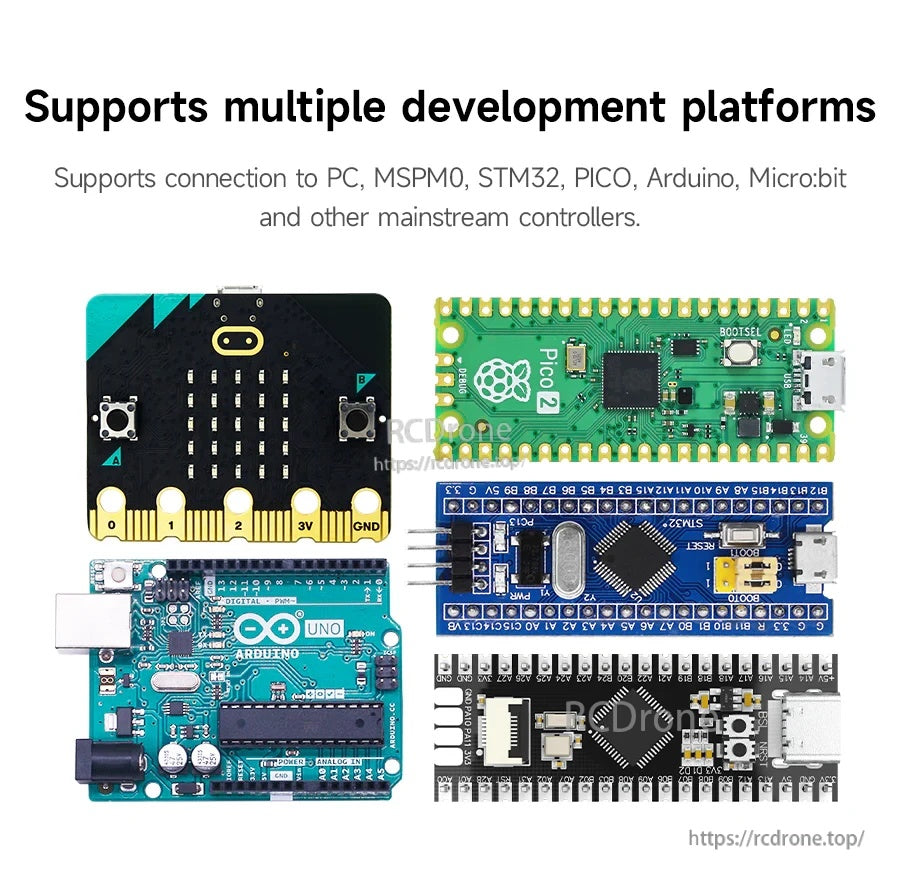

اتصل بوحدات التحكم الشهيرة مثل STM32، Raspberry Pi Pico، Arduino، وMicro:bit لإرسال نتائج التعرف عبر UART.

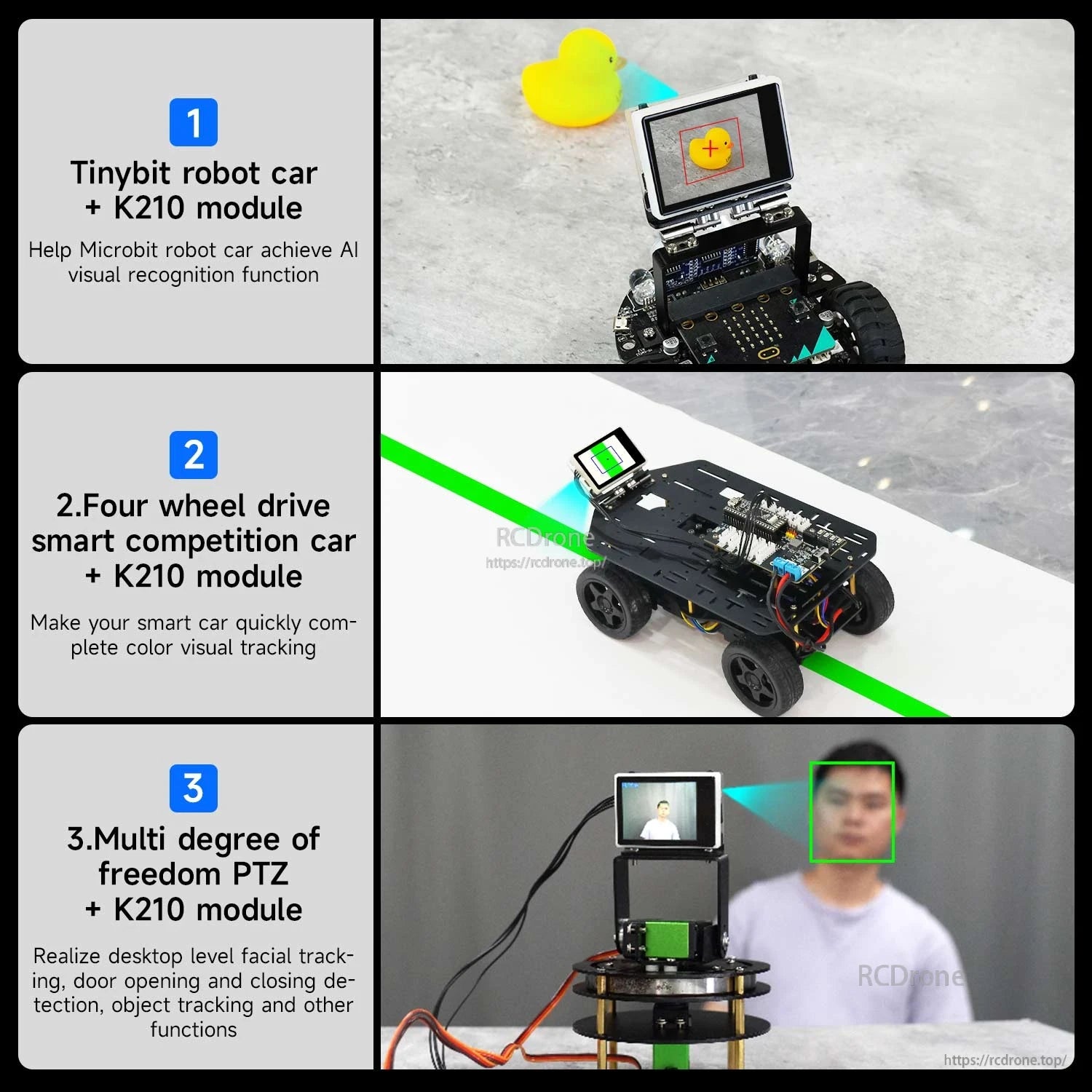

تشمل المشاريع النموذجية سيارات يتم التحكم فيها عبر QR وتتبع الملصقات إلى التعرف على إشارات الطرق وتجارب القيادة الذاتية.

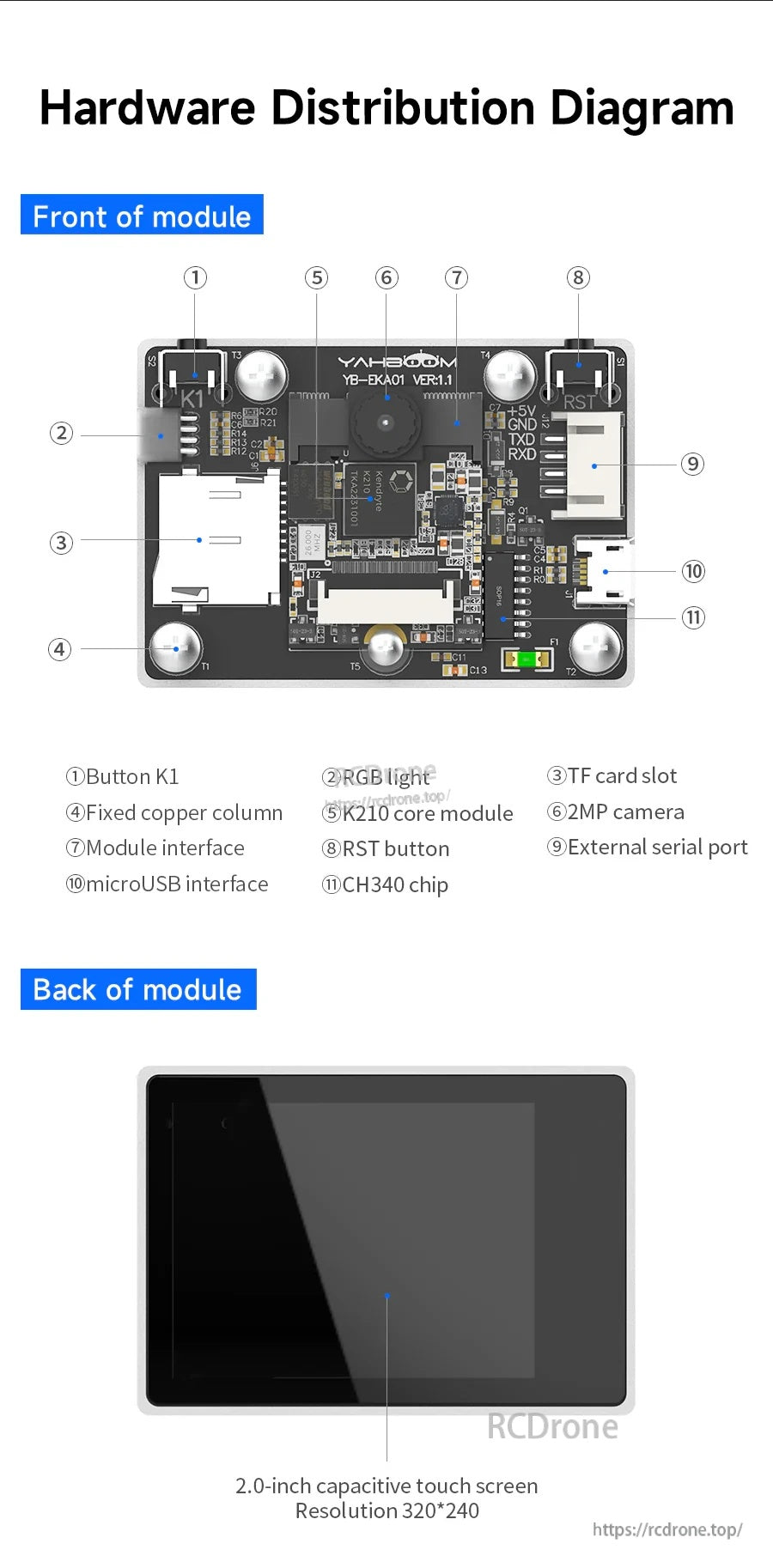

تسهل خريطة اللوحة المسمى العثور على الكاميرا، فتحة TF، MicroUSB، الأزرار، مصابيح RGB LED، ورأس المنفذ التسلسلي الخارجي.

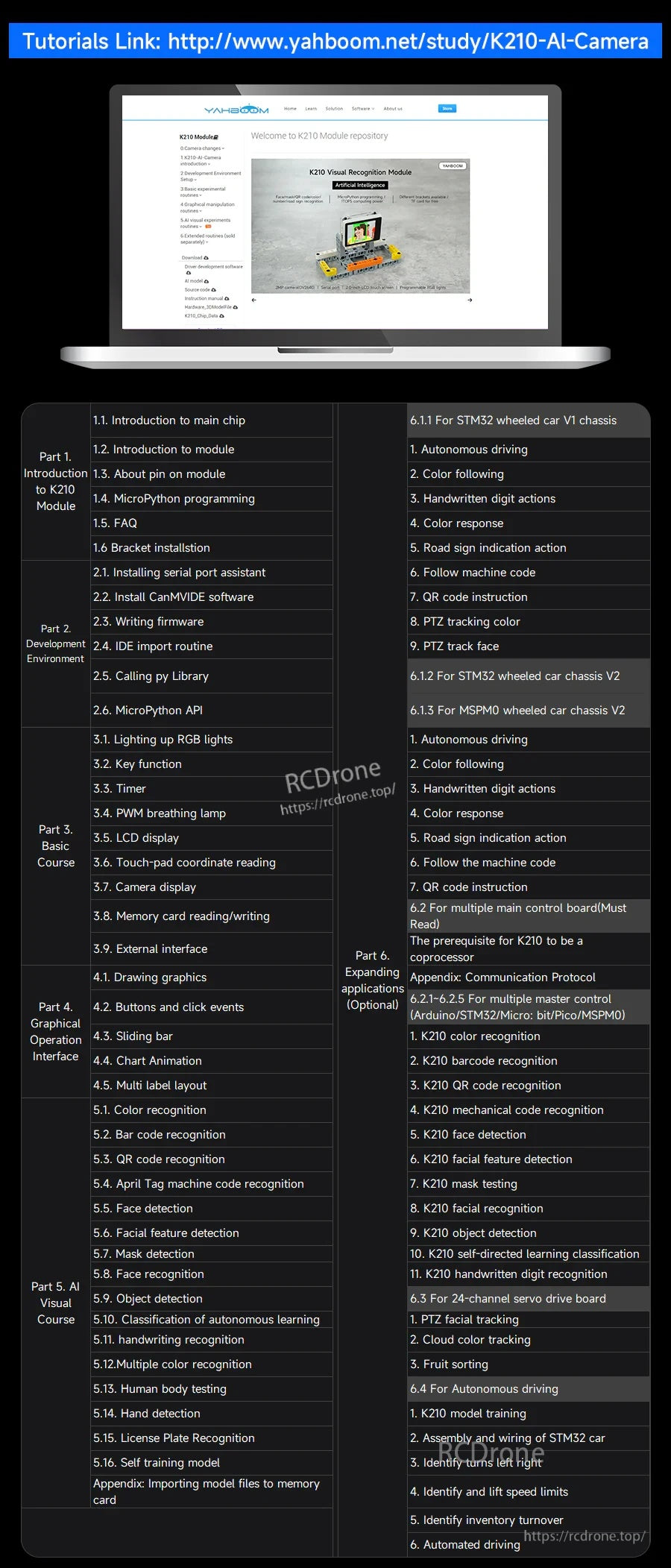

توفر Yahboom دليلًا تعليميًا عبر الإنترنت لوحدة كاميرا K210 AI يغطي إعداد MaixPy، واستخدام شاشة LCD والكاميرا، والاتصال عبر UART.

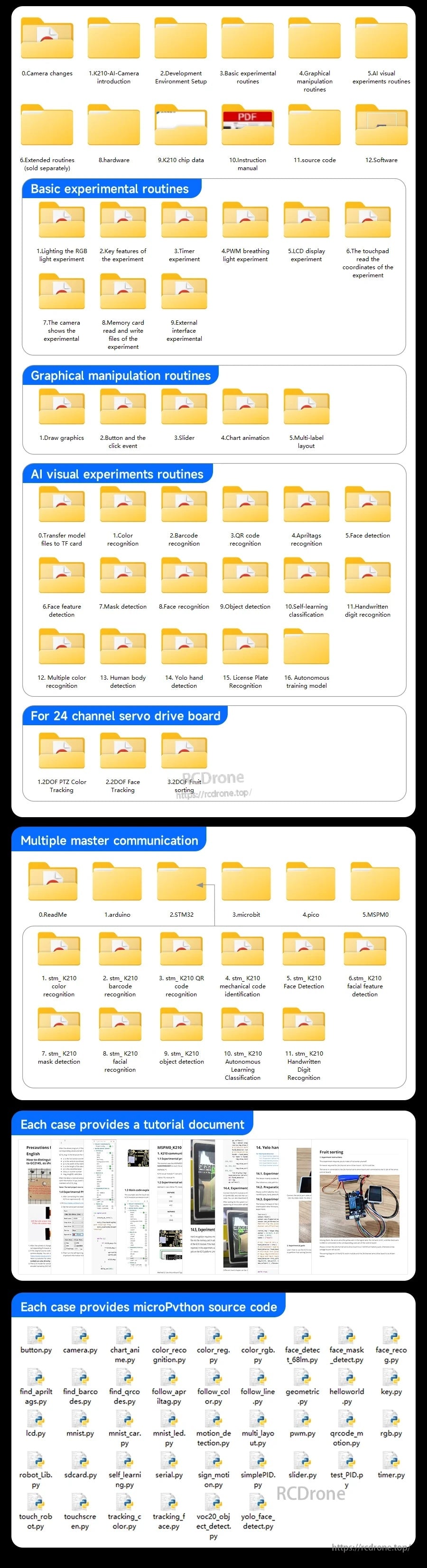

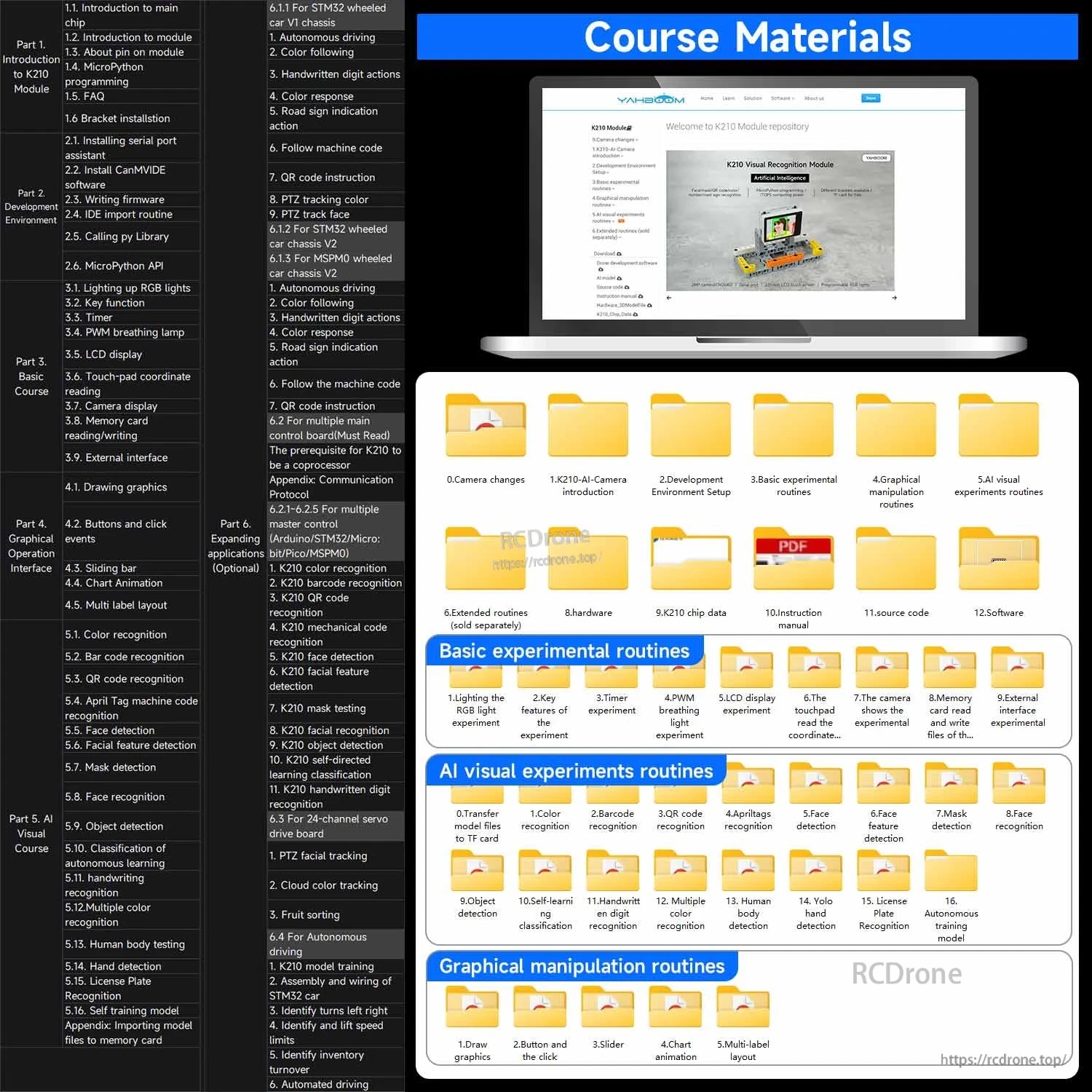

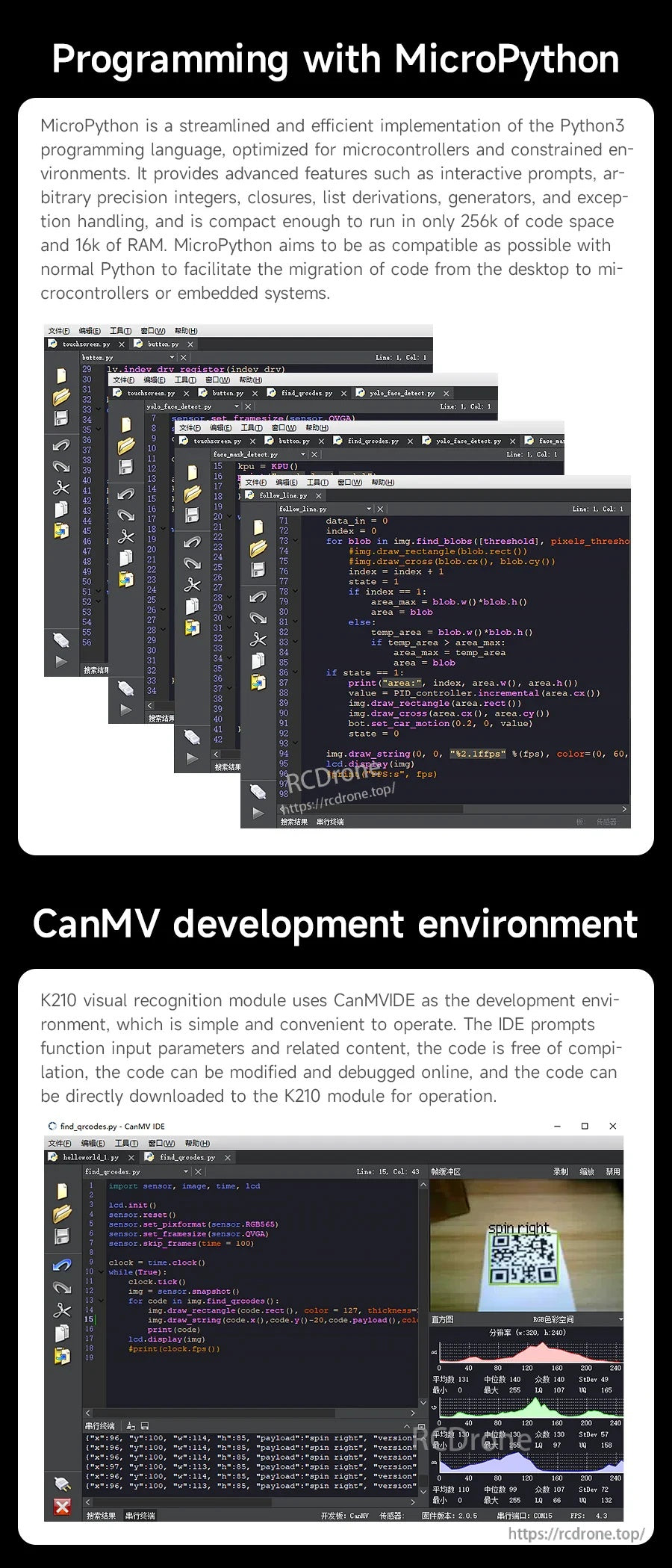

تأتي وحدة الرؤية Yahboom K210 مع وثائق تعليمية منظمة وكود أمثلة MicroPython يغطي الوحدات الأساسية، والرؤية الذكية، ووحدات الاتصال.

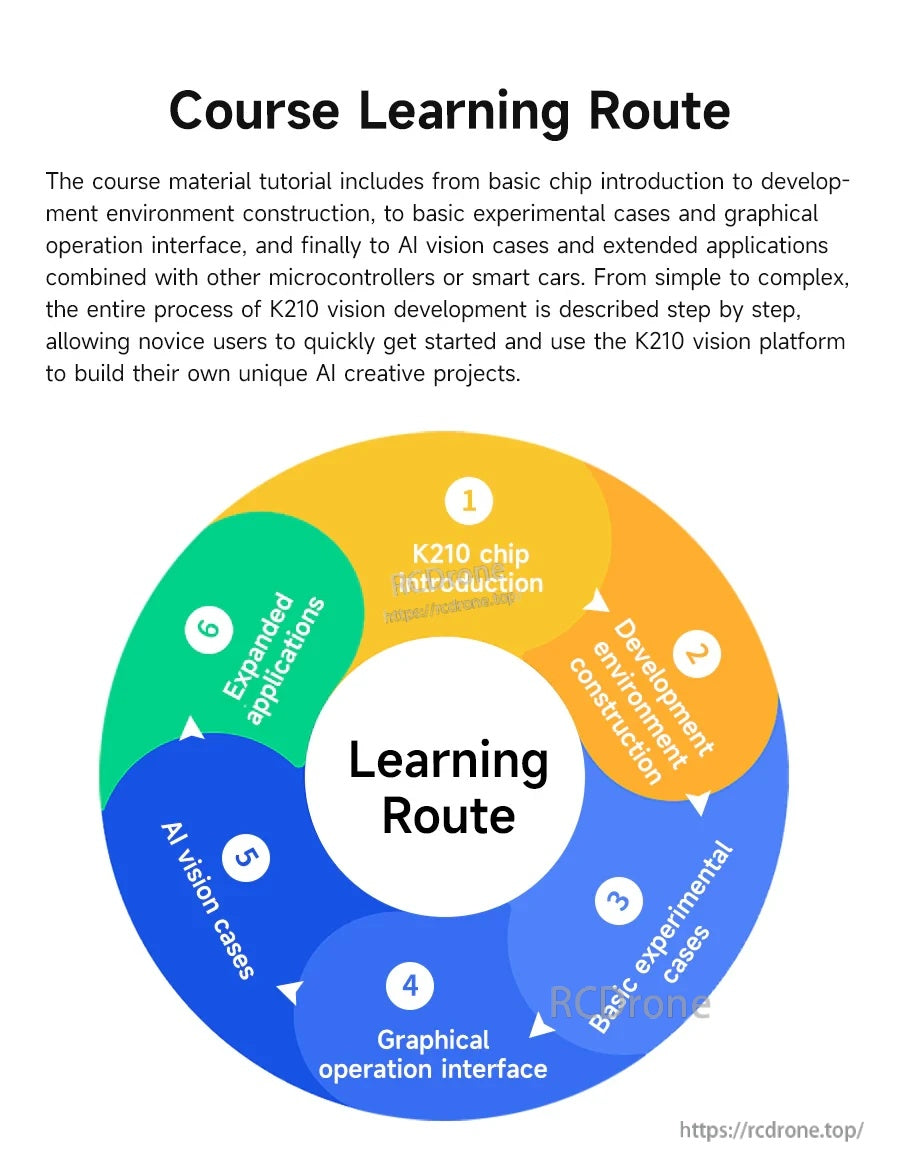

يغطي مسار تعلم دورة K210 أساسيات الشريحة، إعداد بيئة التطوير، الحالات التجريبية، تشغيل واجهة المستخدم الرسومية، حالات استخدام الرؤية الذكية، والتطبيقات الموسعة.

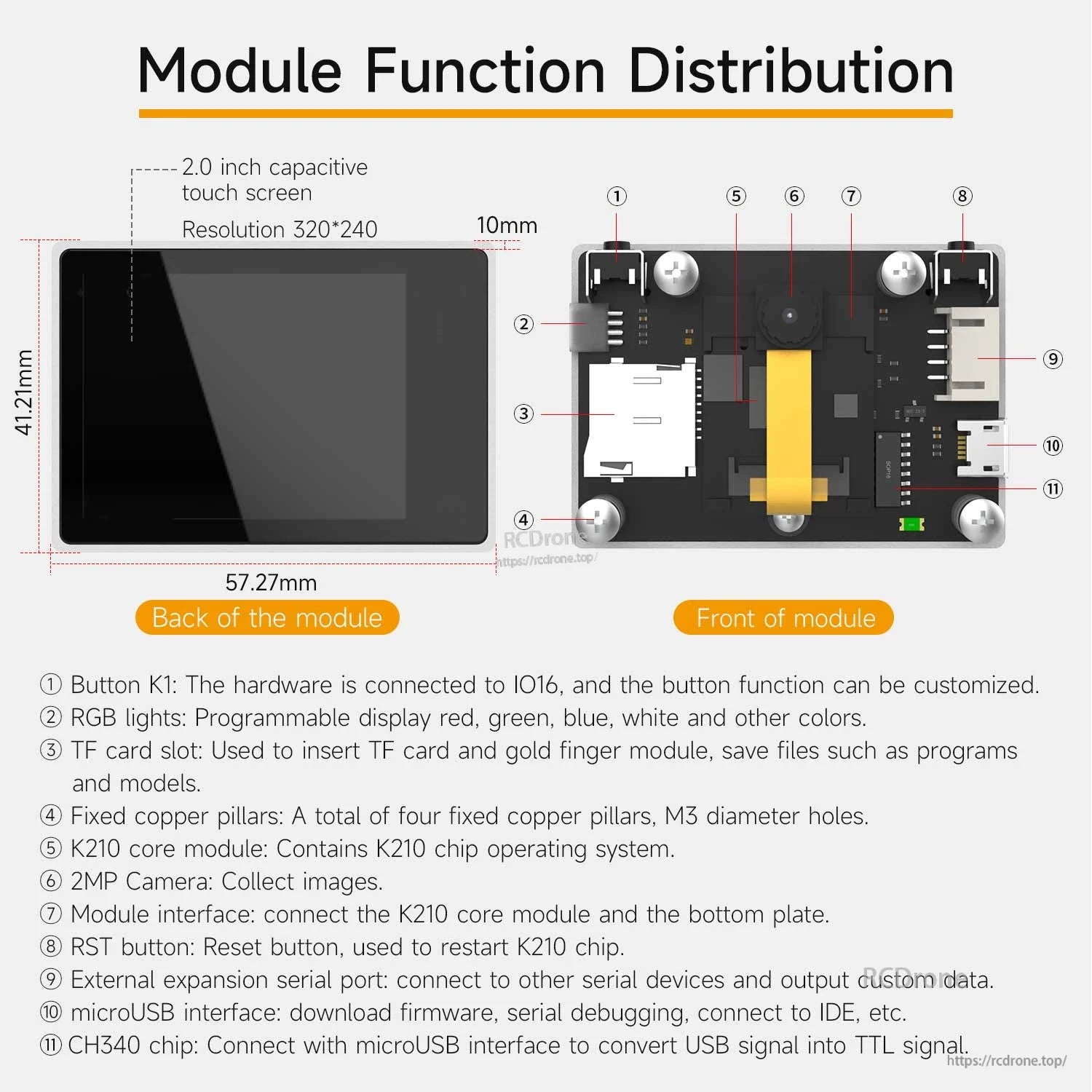

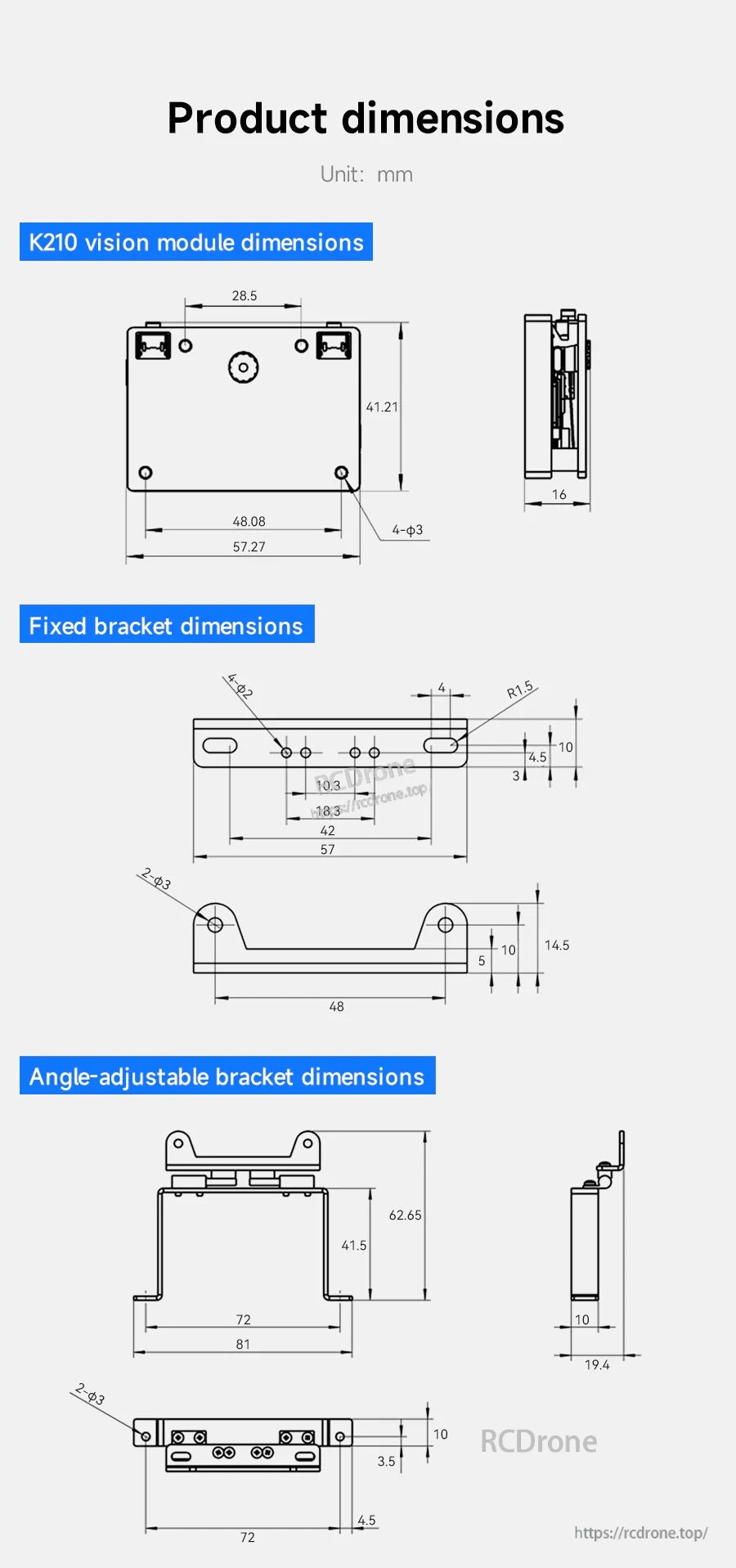

يتم توفير وحدة الرؤية Yahboom K210 وحوامل التثبيت الخاصة بها بأبعاد مفصلة بالملليمتر للمساعدة في تخطيط التركيب والملاءمة.

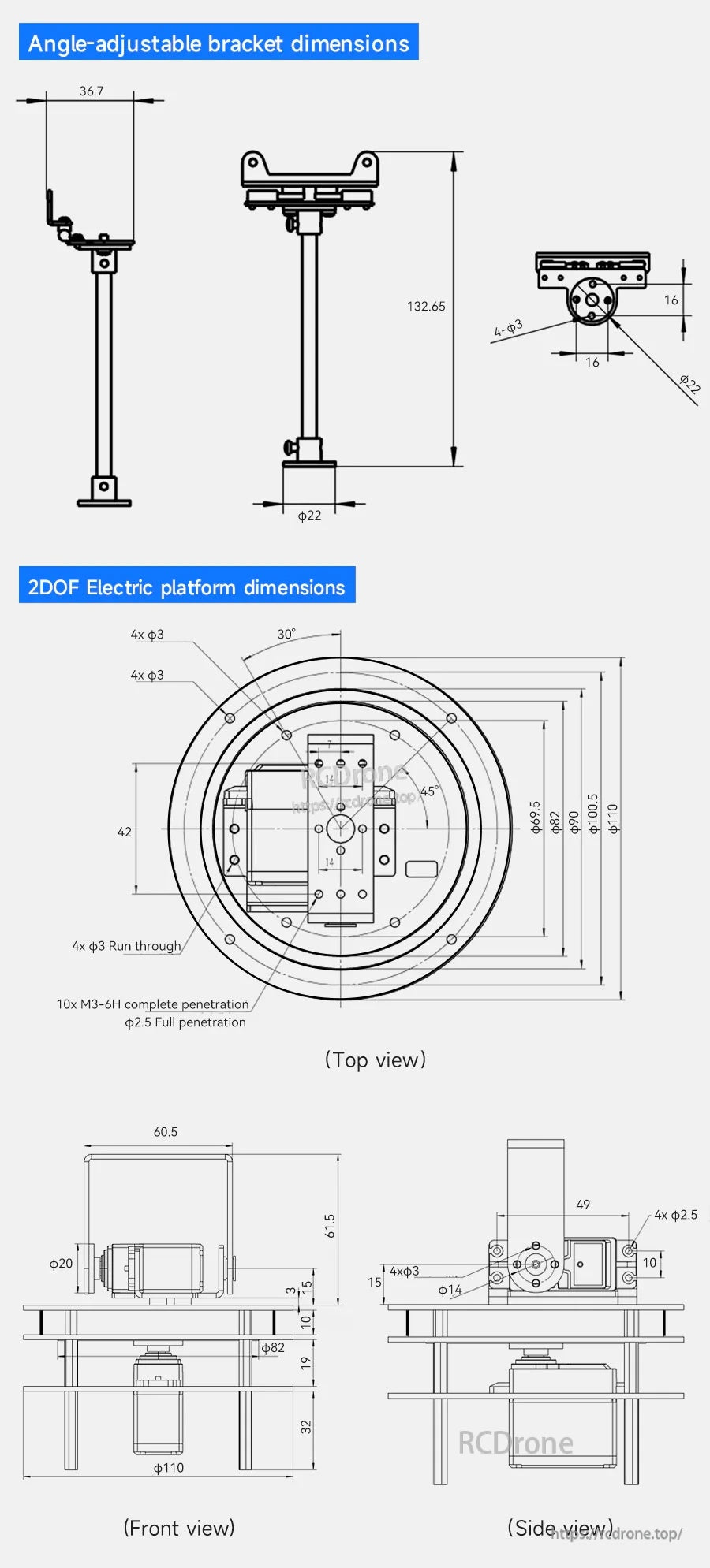

تساعد أبعاد الحامل القابل لتعديل الزاوية ومنصة 20DF الكهربائية في تخطيط تباعد ثقوب التثبيت والملاءمة العامة أثناء التركيب.

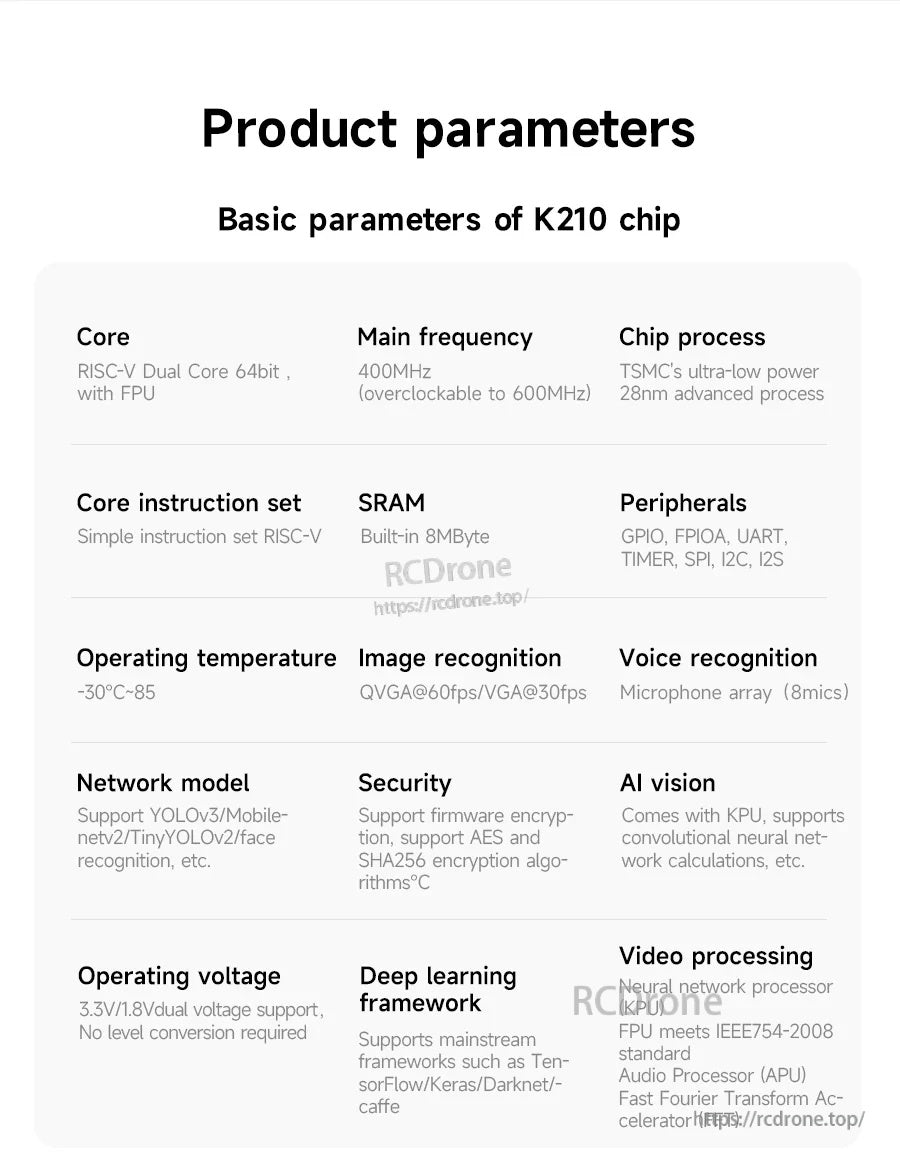

تسرد قائمة معلمات شريحة K210 تفاصيل رئيسية مثل سرعة الساعة 400 ميجاهرتز (تصل إلى 600 ميجاهرتز)، 8 ميجابايت SRAM، عملية 28 نانومتر، والواجهات الشائعة بما في ذلك UART، SPI، وI2C.

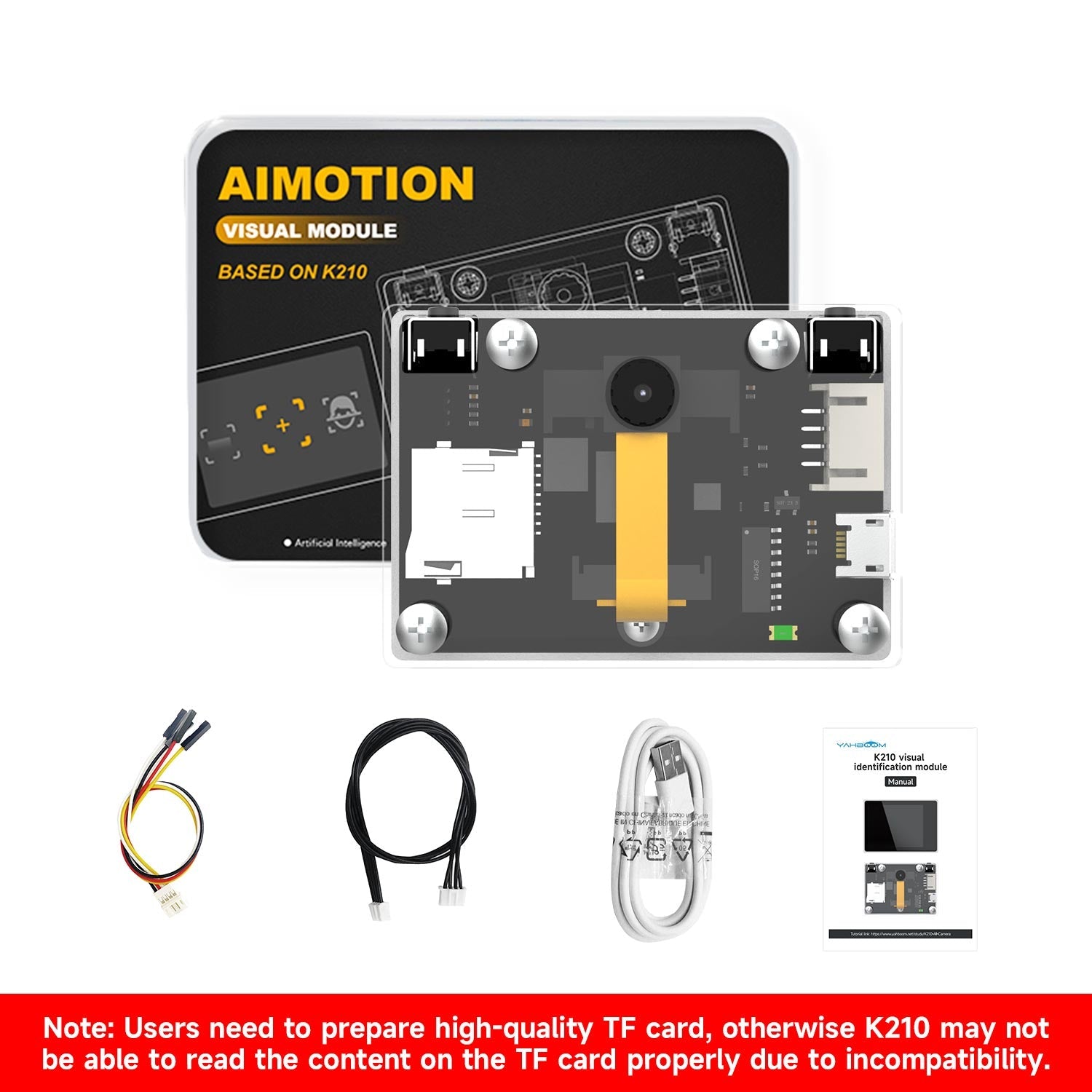

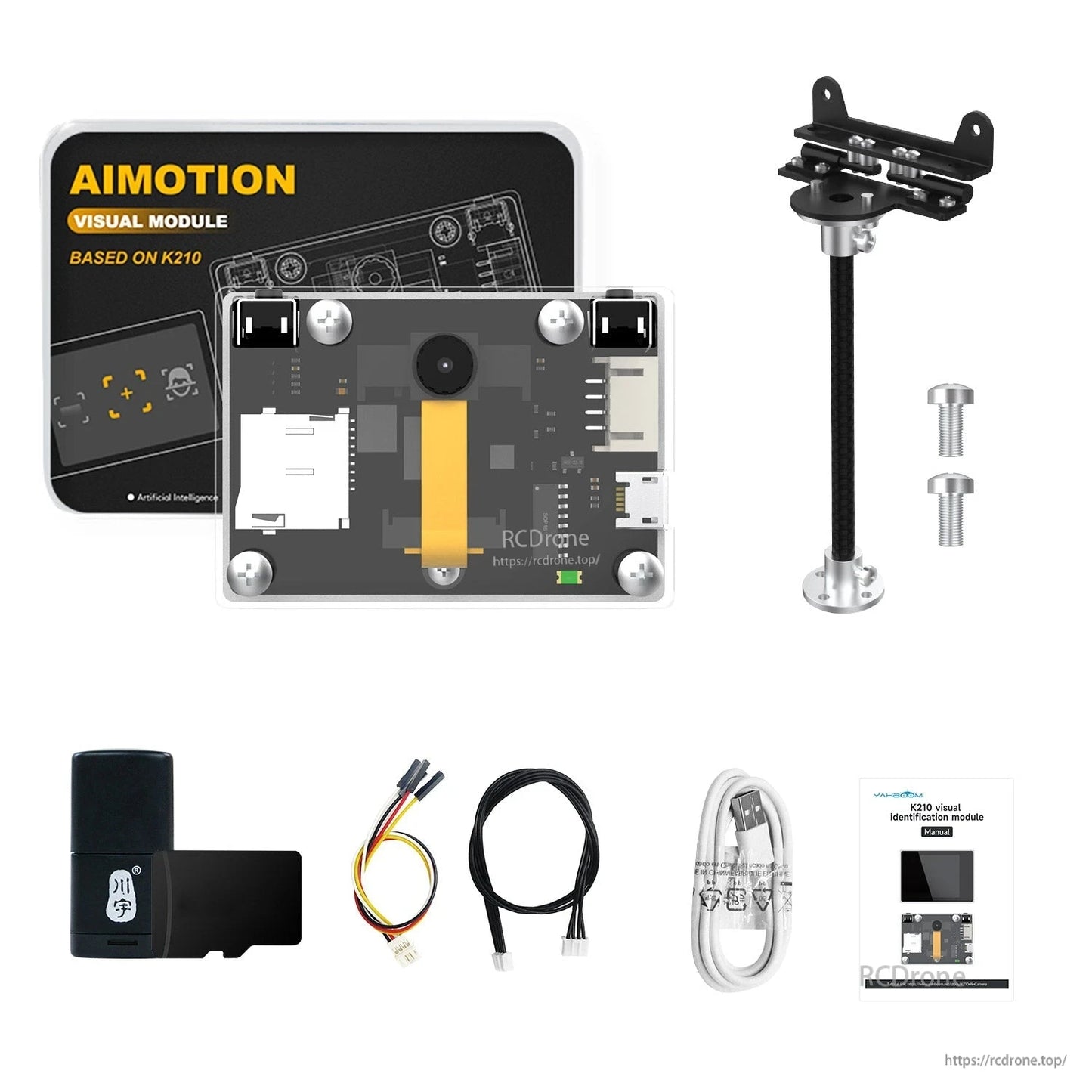

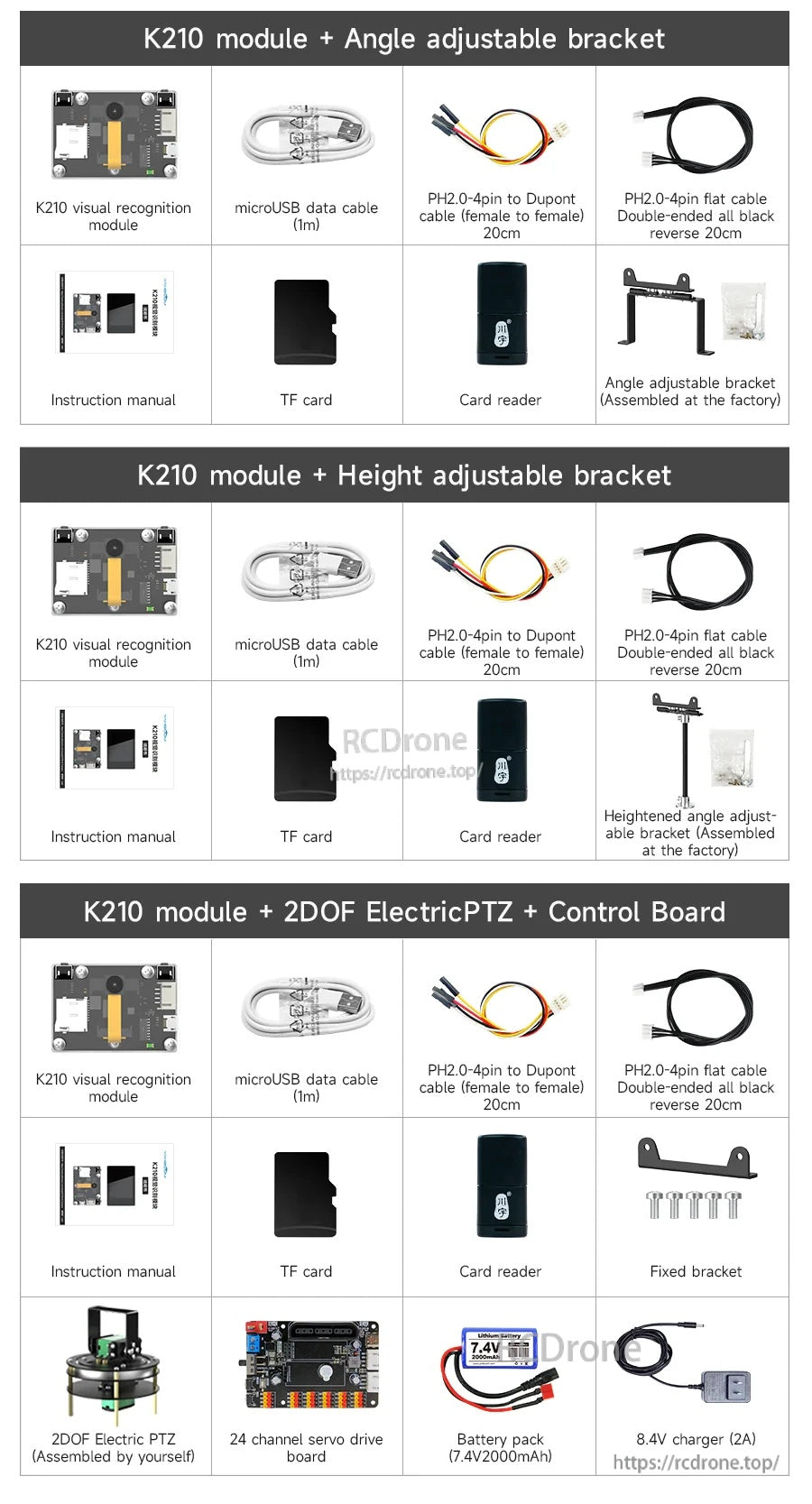

تتضمن مجموعة وحدة التعرف على الرؤية K210 اللوحة، كابل USB صغير، أسلاك التوصيل، وبطاقة TF اختيارية، قارئ بطاقات، وحامل تثبيت حسب الحزمة.

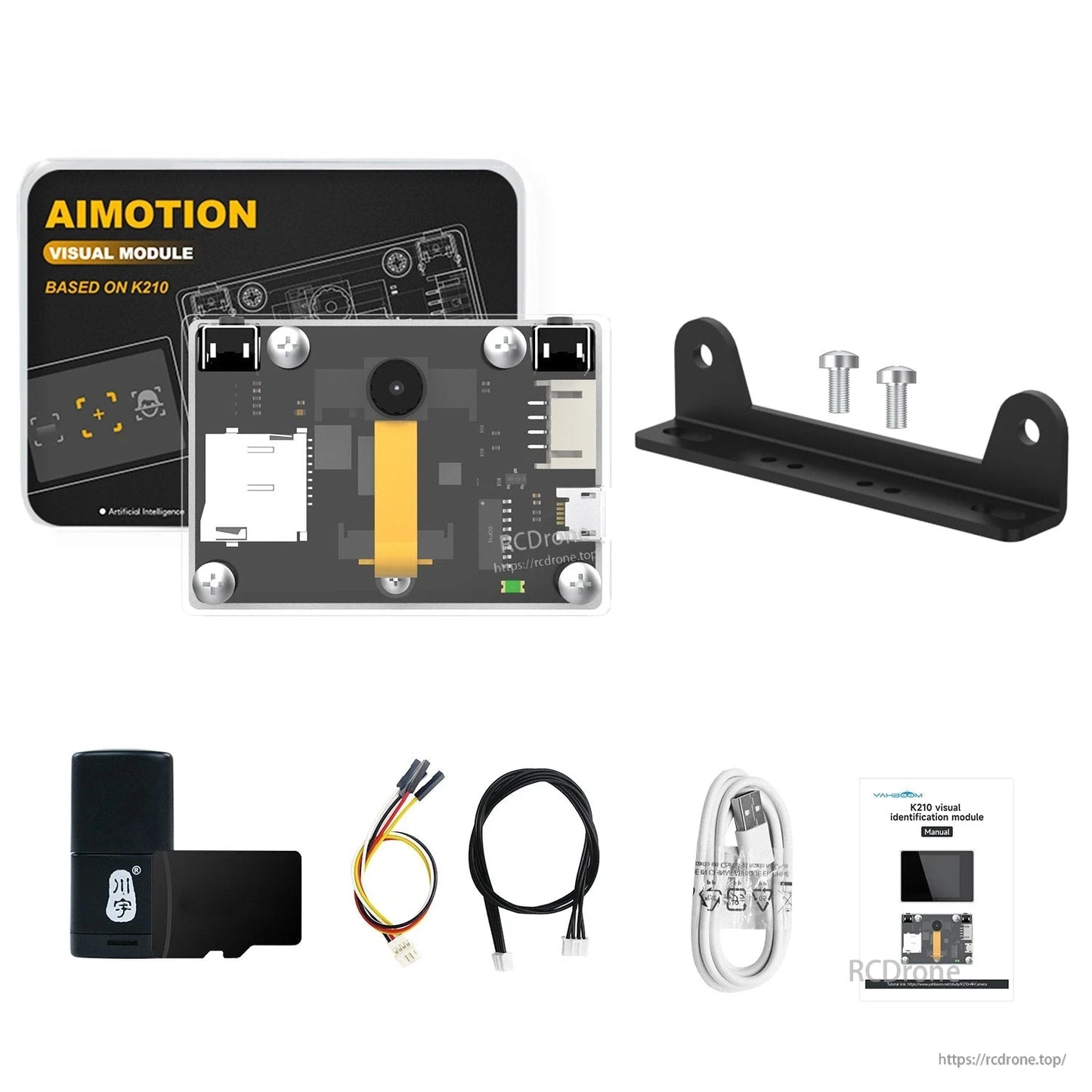

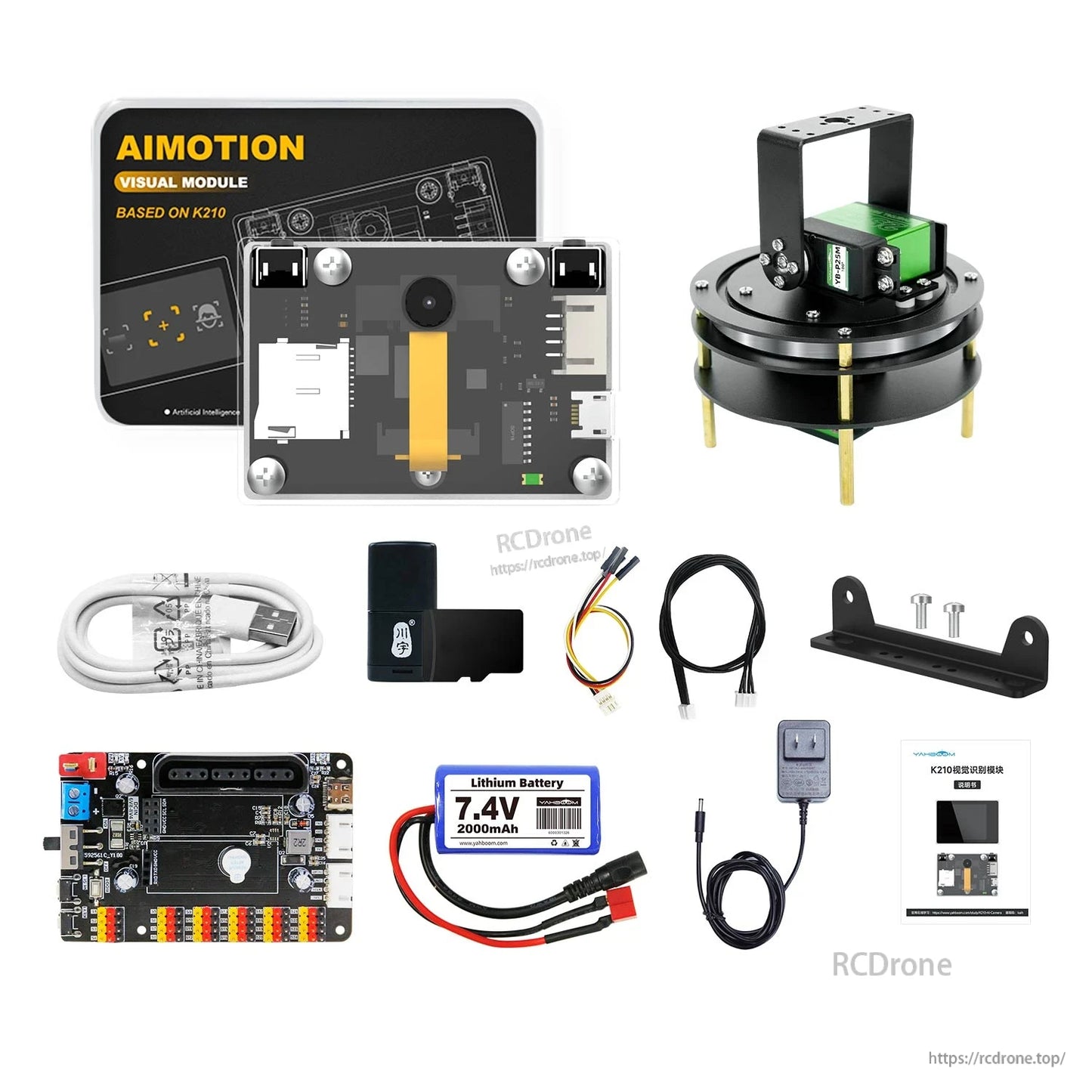

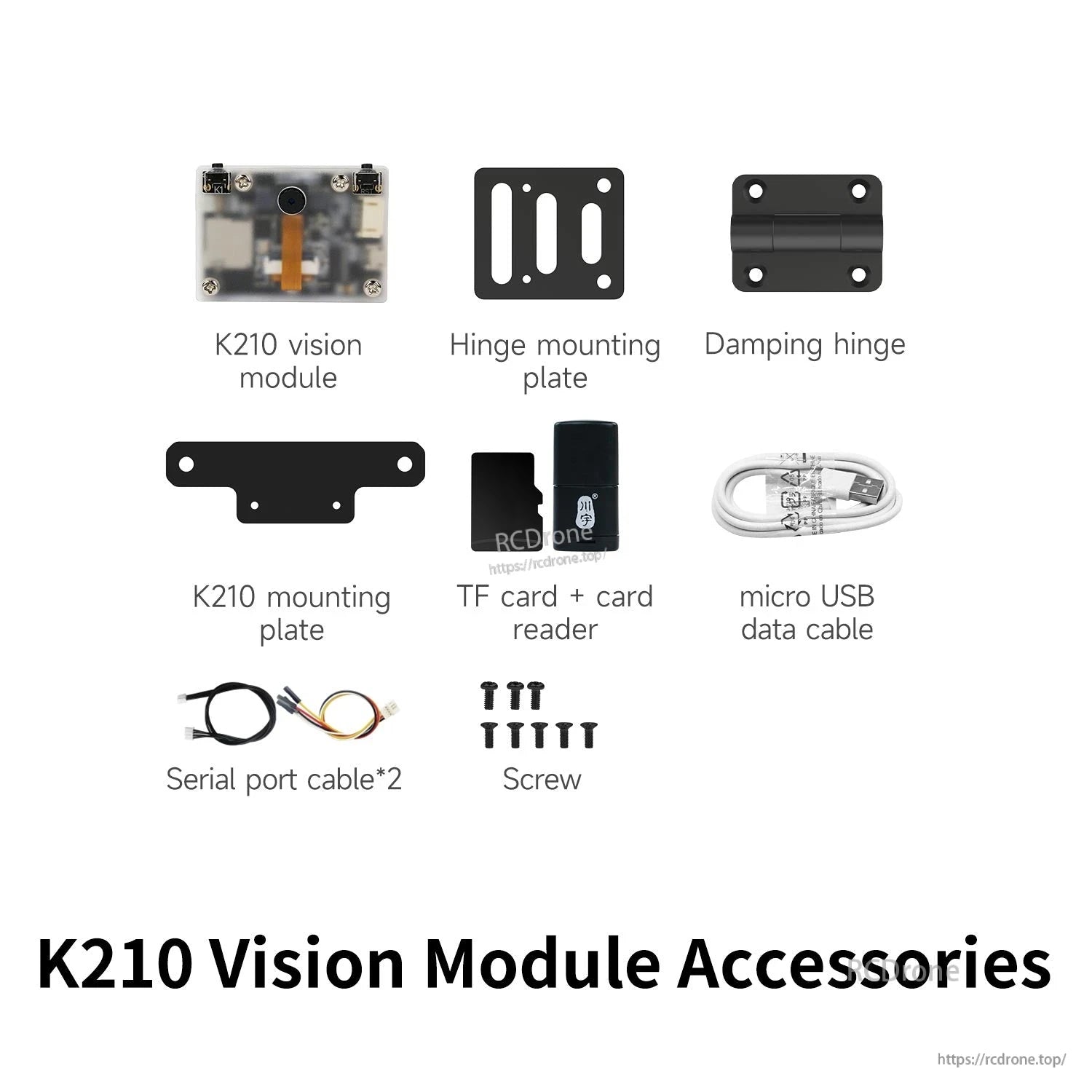

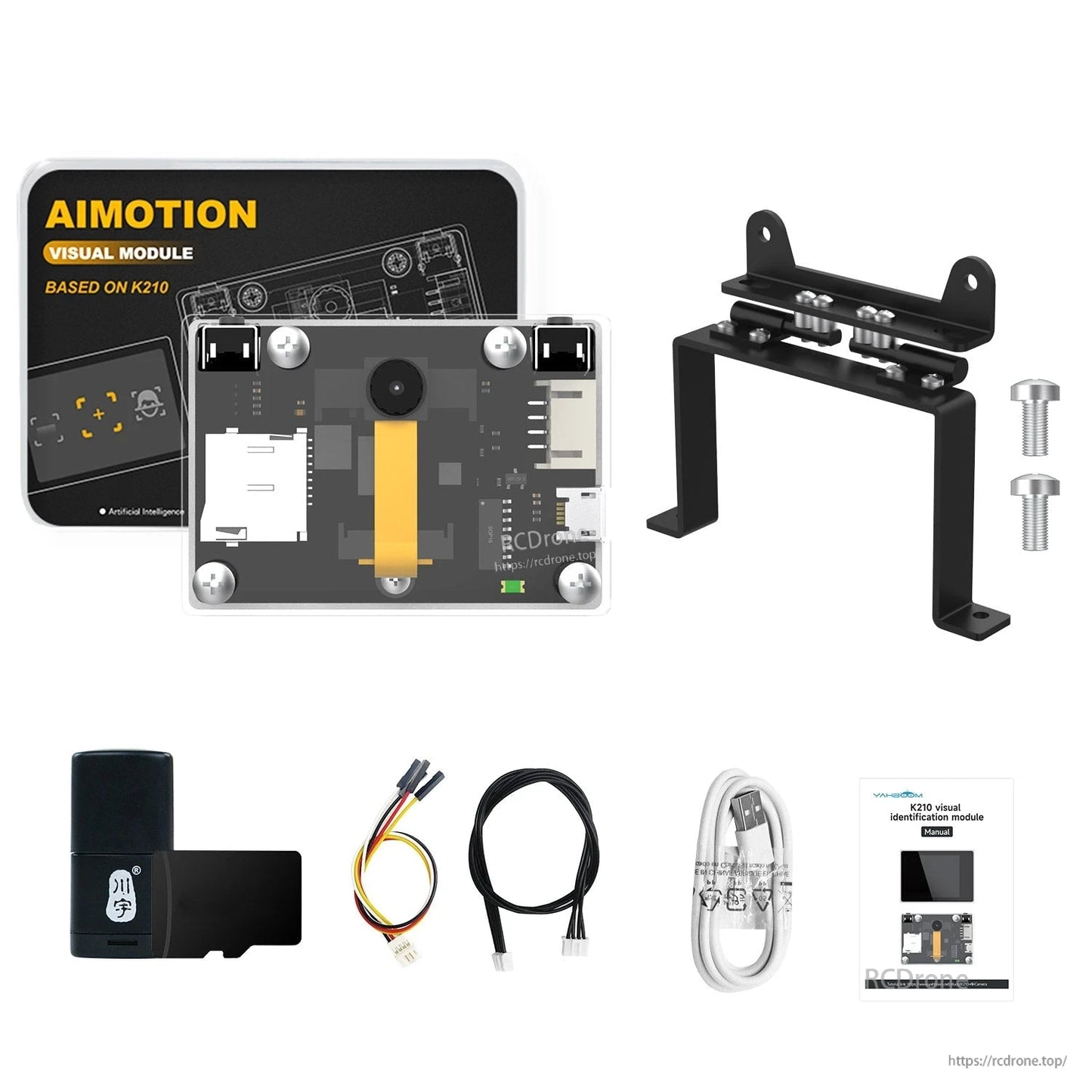

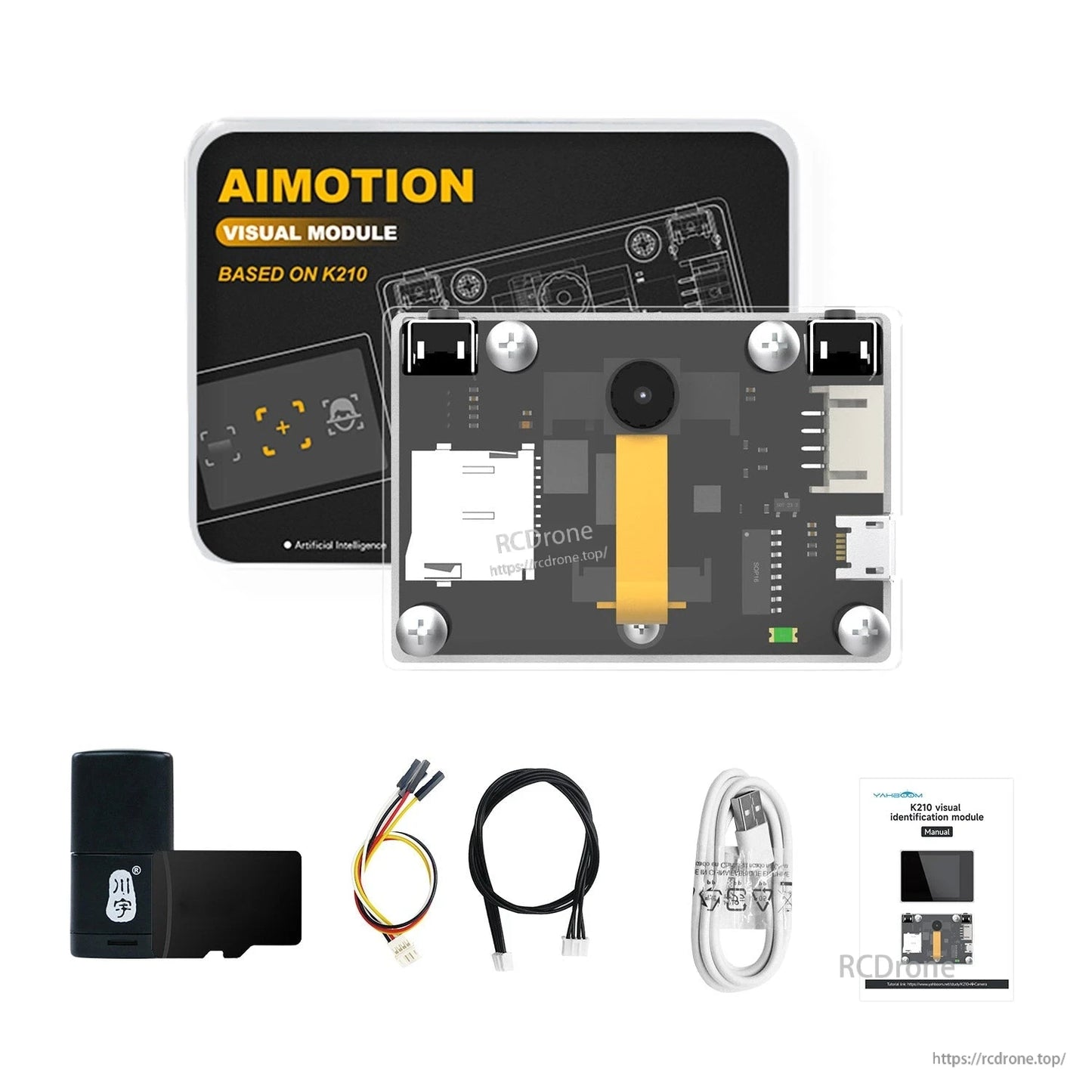

تتضمن مجموعة وحدة التعرف على الرؤية K210 الوحدة الرئيسية بالإضافة إلى كابلات التوصيل، وبطاقة TF وقارئ، وخيارات تركيب الحامل أو PTZ للإعداد.

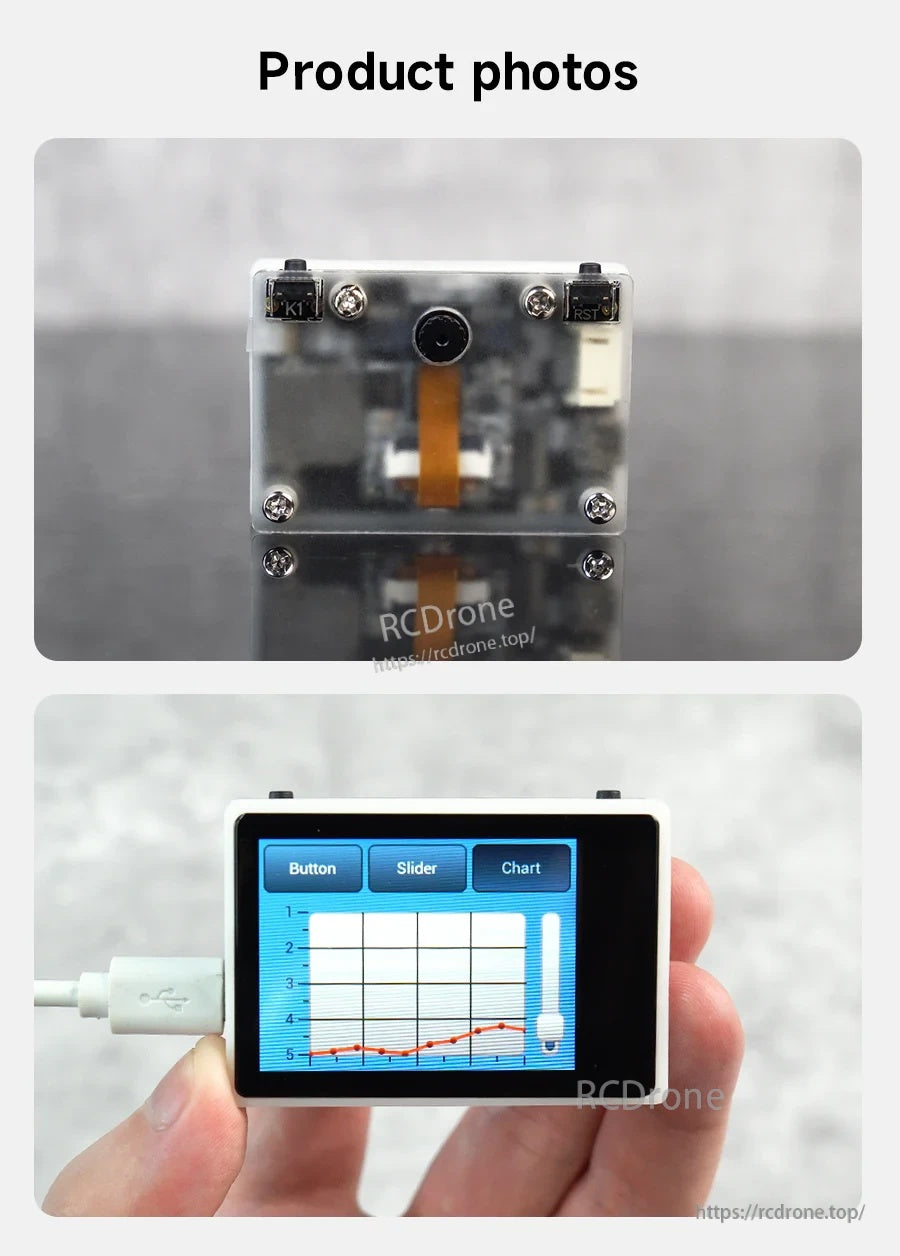

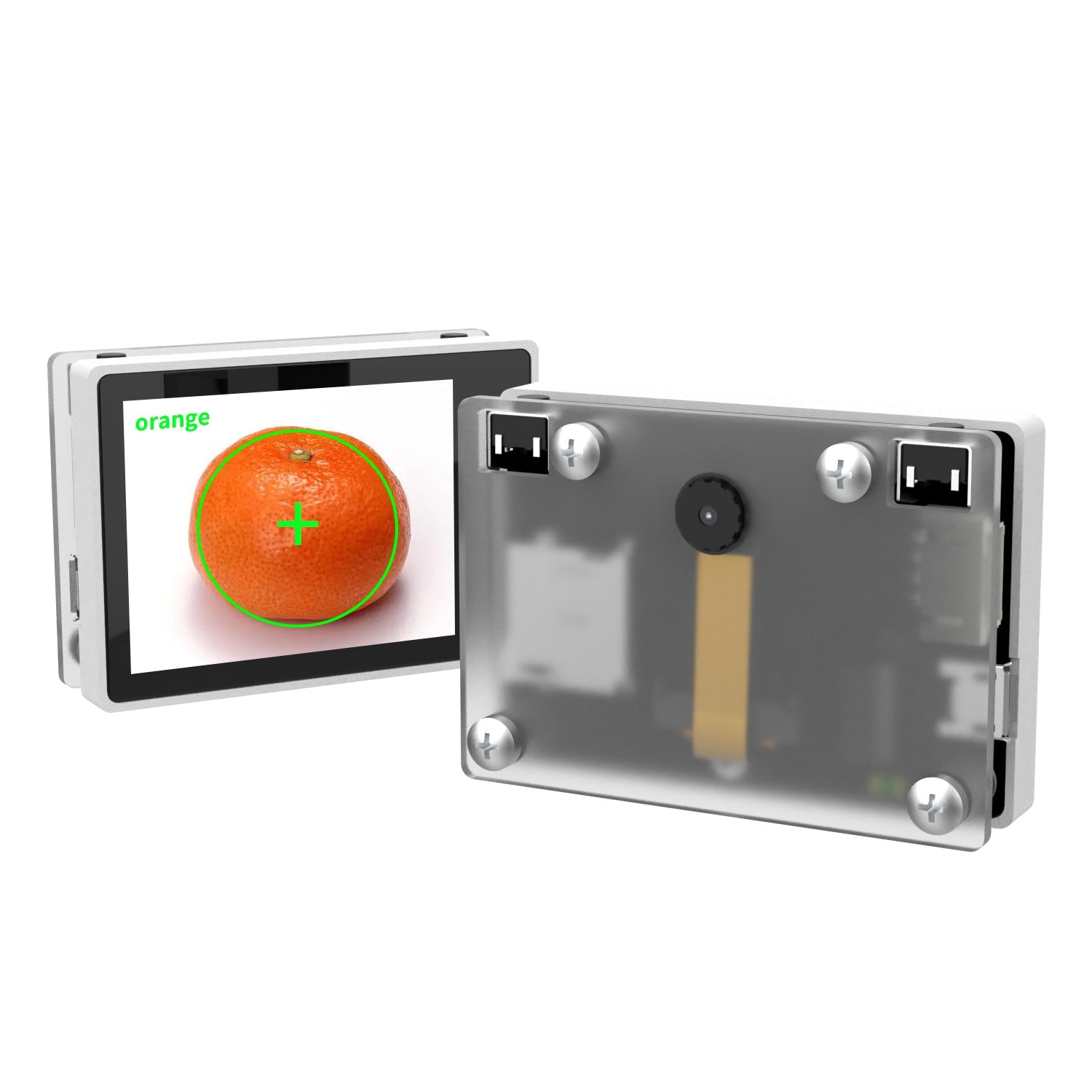

تقوم وحدة الرؤية K210 بإقران كاميرا OV2640 مع شاشة LCD تعمل باللمس بحجم 2.0 بوصة لعرض والتحكم على الجهاز.
