وحدة قياس المسافة بالليزر Yunshis PLS-K2000 5-2000 متر، فئة 1 بقدرة 905 نانومتر، UART TTL 3.3 فولت للروبوتات
وحدة قياس المسافة بالليزر Yunshis PLS-K2000 5-2000 متر، فئة 1 بقدرة 905 نانومتر، UART TTL 3.3 فولت للروبوتات
Yunshis
تعذر تحميل توفر الالتقاط
نظرة عامة

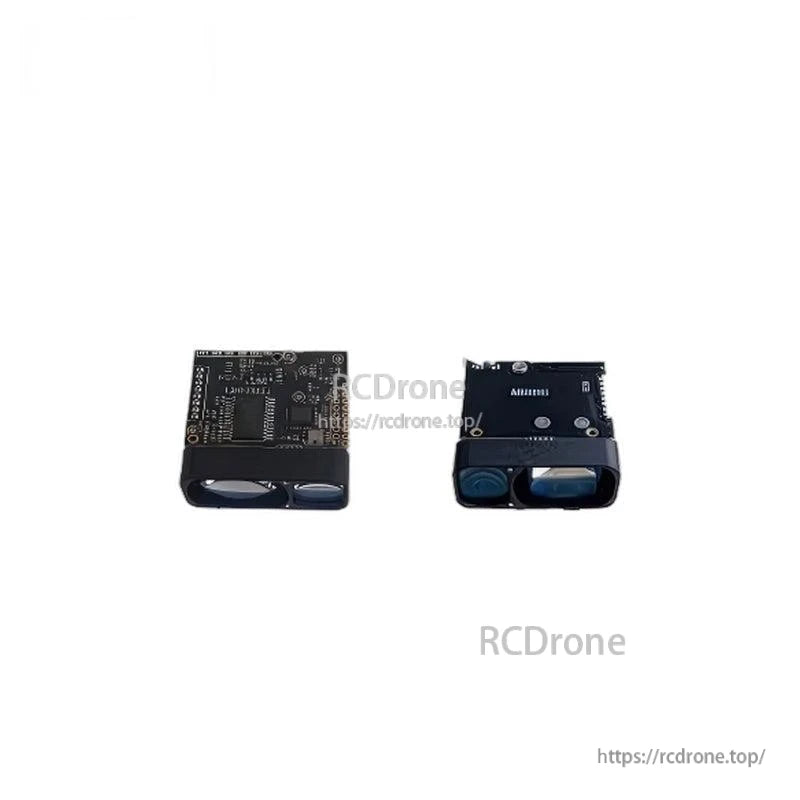

وحدة قياس المسافة بالليزر Yunshis PLS-K2000 Laser Ranging Module هي وحدة قياس مسافة مدمجة وطويلة المدى مصنفة لـ 5–2000 م @ 70% عكسية. تستخدم مصدر ضوء 905 نانومتر من الفئة 1 وتوفر بيانات المسافة عبر UART بمستوى منطق TTL 3.3 فولت لسهولة التكامل مع وحدات التحكم مثل Arduino و Raspberry Pi و PLC ومنصات MCU.
الميزات الرئيسية
- قياس بعيد المدى: 5–2000 م @ 70% عكسية
- الدقة: 0.1 م
- الدقة المطلقة: ±1 م (≤200 م), ±0.5% (>200 م)
- مصدر الضوء: 905 نانومتر ليزر، فئة 1
- الواجهة: UART, 115200 بت في الثانية; مستوى منطق المنفذ التسلسلي: TTL 3.3 فولت
- جهد التشغيل: نموذجي DC +3.3 فولت; النطاق 3.3 فولت ~ 5 فولت
- ملاحظة تصميم الطاقة المنخفضة: 500 مللي واط @ 3.3 V
- شكل مضغوط: 25.72 × 24.60 × 13.40 مم; الوزن ~10 جرام
المواصفات الفنية
| الموديل | PLS-K2000 |
| نطاق القياس | 5 - 2000 م @ 70% عكسية |
| نطاقات القياس (السلسلة) | 2000م / 1500م / 1200م / 800م |
| الدقة | 0.1 م |
| الدقة المطلقة | ±1 م (≤200 م)، ±0.5% (>200 م) |
| جهد التشغيل | عادي: DC +3.3 فولت؛ النطاق: 3.3 فولت ~ 5 فولت |
| التيار الساكن (اختبار مختبري) | 50 مللي أمبير @ 5 فولت؛ 75 مللي أمبير @ 3.3 فولت |
| الحد الأقصى للتيار التشغيلي (اختبار مختبري) | 230 مللي أمبير @ 5 فولت؛ 386 مللي أمبير @ 3.3 V |
| الحد الأقصى لوقت القياس الفردي | ~0.6 ث |
| استهلاك الطاقة | 500 مللي واط @ 3.3 فولت |
| الأبعاد | 25.72 × 24.60 × 13.40 مم |
| الوزن | ~10 غرام |
| مصدر الضوء | ليزر 905 نانومتر، الفئة 1 |
| درجة حرارة التشغيل | -20 ~ 50 °م |
| الامتثال البيئي | RoHS |
| مستوى منطق المنفذ التسلسلي | TTL 3.3 فولت |
| واجهة الاتصال | UART; معدل البود: 115200 بت في الثانية |
| نوع الموصل | 6Pin, 0.8 مم فتحة طرفية مثقوبة |
| علامات الإشارة (كما هو موضح) | UART TX، UART RX، VOUT، EN، GND، RST، VIN، PWR_EN، NA |
| ملاحظات الرسم الميكانيكي | الأبعاد المرجعية: 26 مم، 24.6 مم، 11.4 مم؛ ملاحظة التركيب: 2-M1.4*3؛ تشمل الأبعاد المتسامحة 13.40 +0.10، 5.70 +0.10، 24.60 -0.10، 25.72 -0.10 (الوحدات: مم) |
التطبيقات
- الروبوتات الشبيهة بالبشر
- الروبوتات رباعية الأرجل
- الأذرع الروبوتية
- الهياكل الخارجية
- مركبات AGV
- روبوتات ARU
- دمج الحمولة UAV
- أنظمة كاميرات الجيمبال
- دمج أنظمة التصوير الحراري
- دمج أجهزة الرؤية الليلية
- أنظمة المراقبة الأمنية
الكتيبات / الرسومات
للحصول على دعم التكامل أو الأسئلة قبل البيع، اتصل بـ https://rcdrone.top/ أو أرسل بريدًا إلكترونيًا إلى [email protected].
التفاصيل
مصممة لقياس المسافات في الروبوتات على المدى الطويل، تجمع وحدة PLS-K2000 بين حجمها المدمج مع مخرج UART TTL 3.3 فولت لتسهيل تكامل المتحكم.

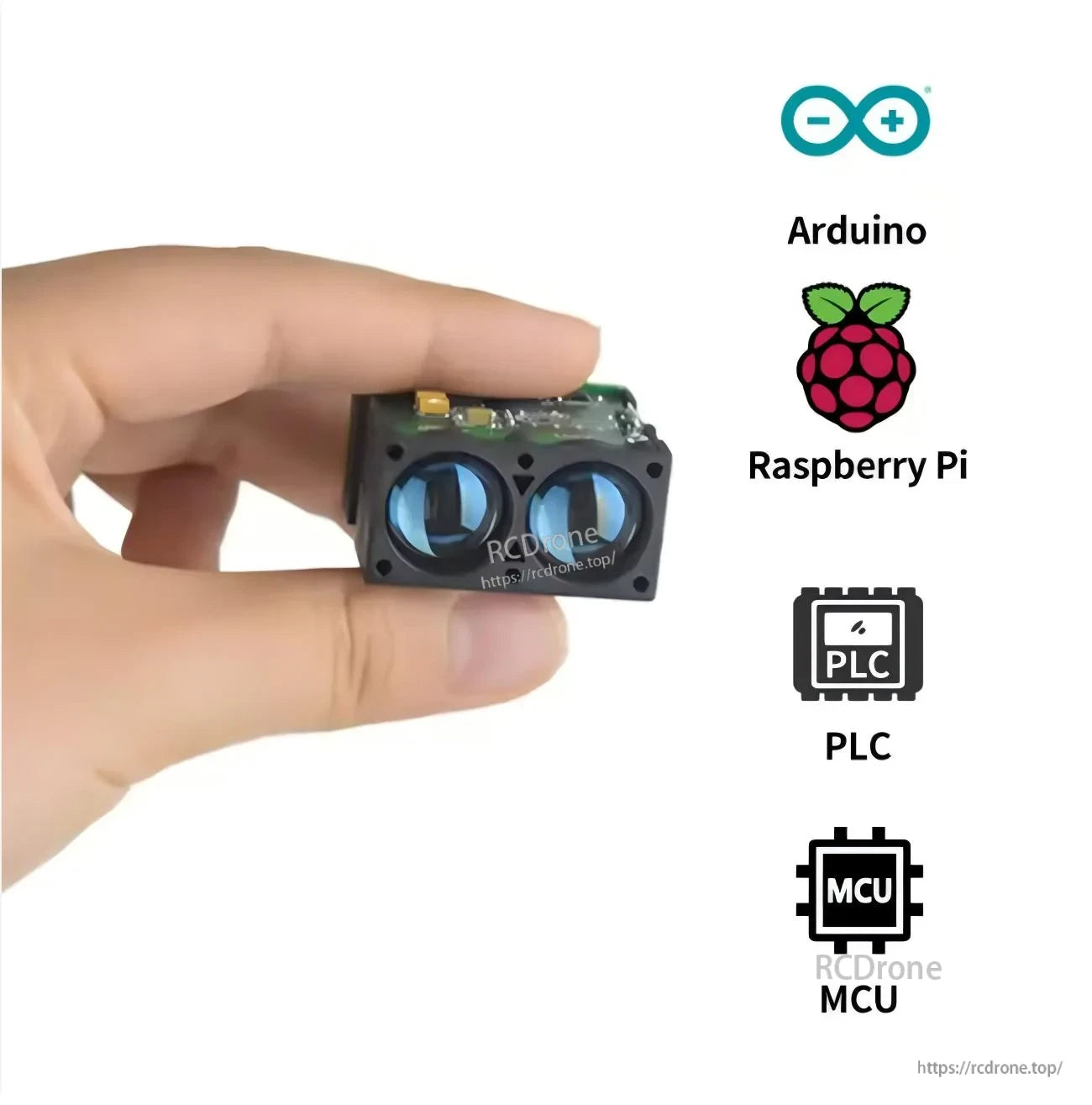

بيانات تسلسلية UART عند TTL 3.3 فولت يجعل الوحدة مناسبة بسهولة لتصاميم Arduino و Raspberry Pi و PLC و MCU.

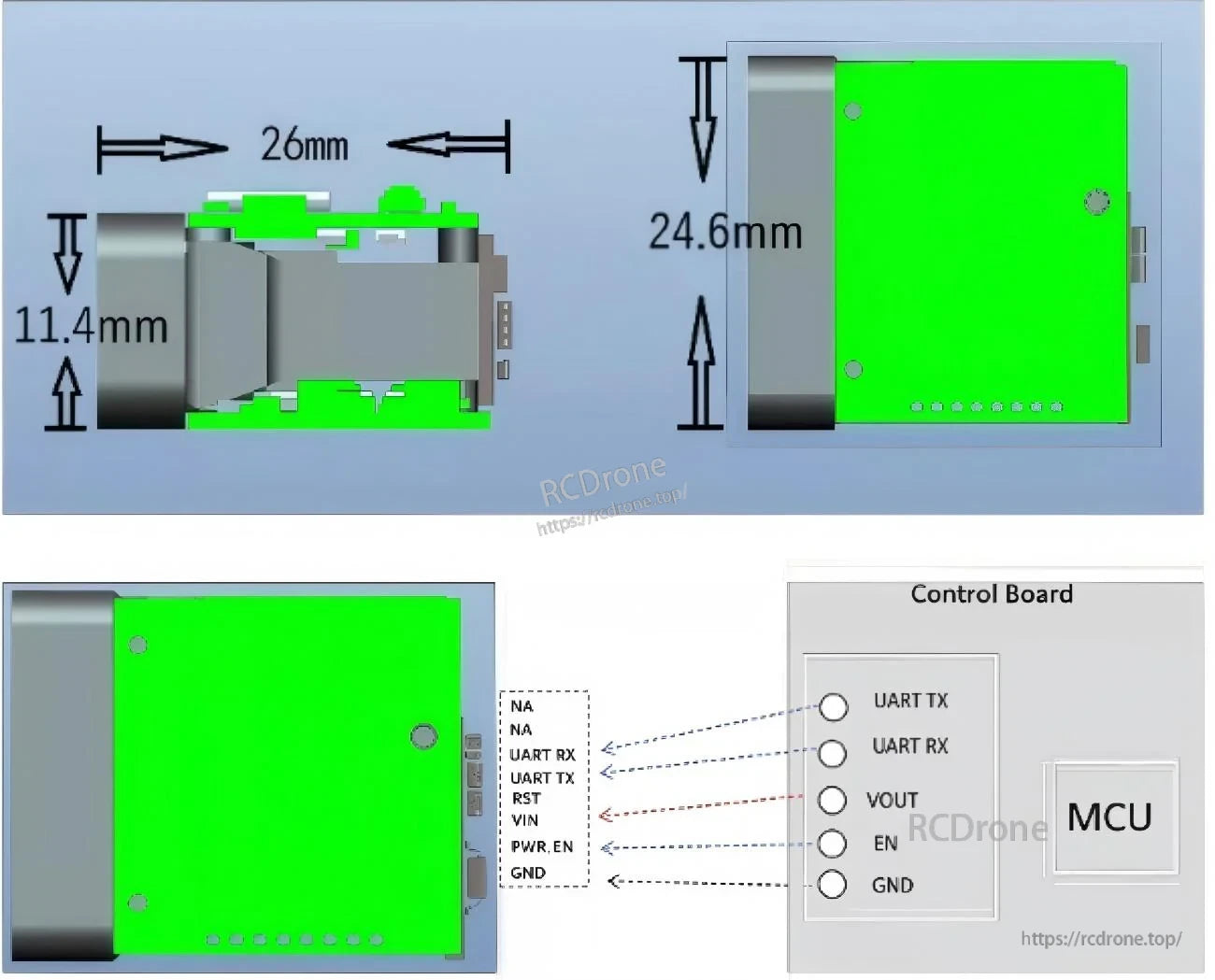

تساعد الأبعاد الميكانيكية وتخطيط الدبابيس في تسريع تخطيط الصناديق والأسلاك لإشارات TX/RX والطاقة والتحكم.
