نظرة عامة

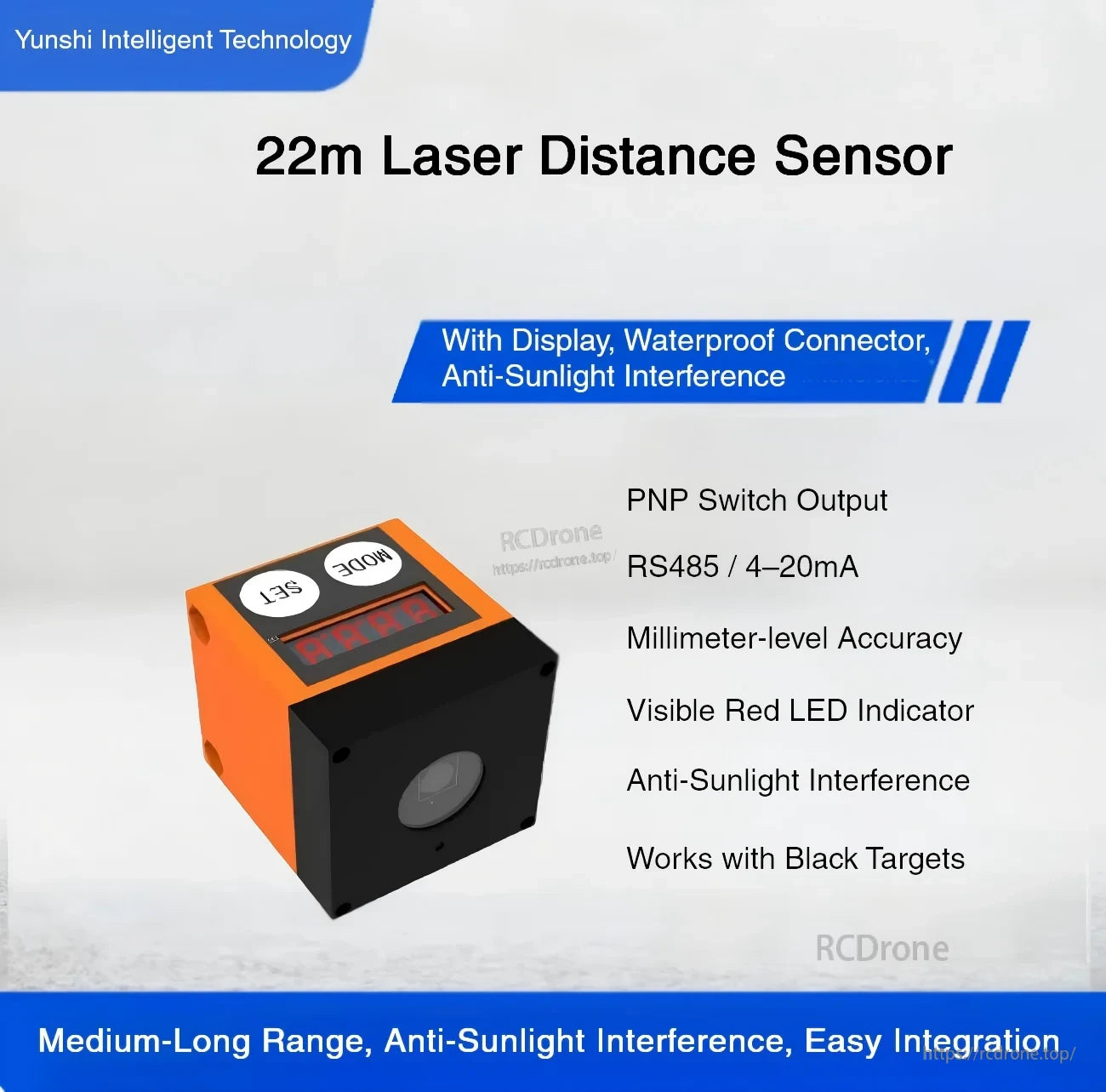

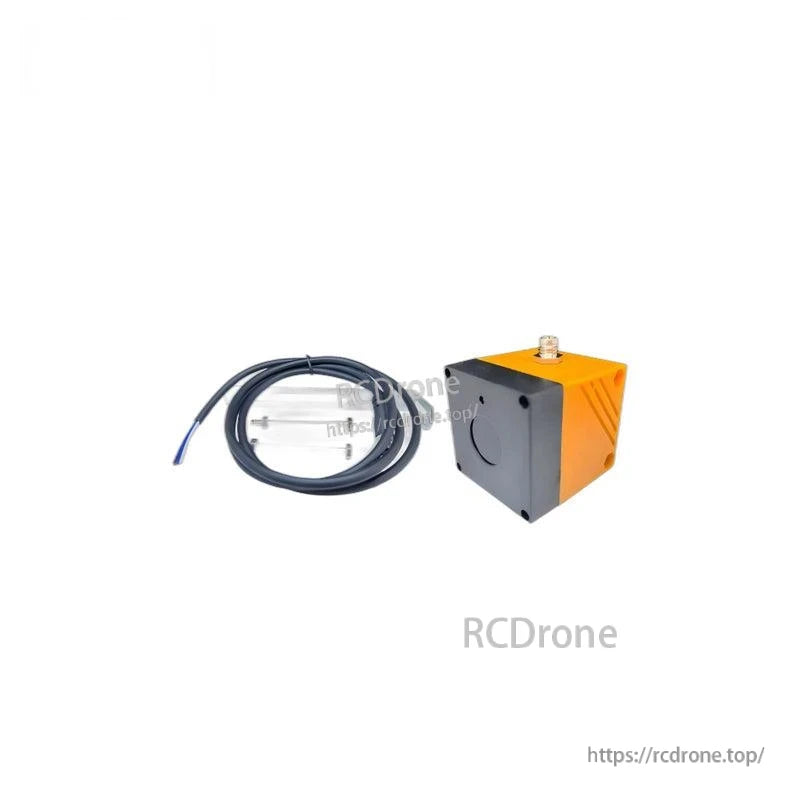

جهاز Yunshis S20 هو مستشعر مسافة بالليزر مصمم للقياس من المدى المتوسط إلى الطويل حتى 22 متر، ويتميز بشاشة رقمية مدمجة، موصل مقاوم للماء، ومقاوم للتداخل الناتج عن أشعة الشمس للاستخدام في الهواء الطلق. تقدم سلسلة S20 خيارات متعددة للإخراج/الواجهة (PNP، RS485، 4–20 مللي أمبير، UART) لدعم متطلبات التكامل المختلفة.
الميزات الرئيسية
- نطاق القياس: 0.03–22 م (15 م تحت 160 كلوكس من الضوء المحيط؛ 20 م على هدف أسود بعاكسية 10%)
- تردد القياس: 1–1000 هرتز (الإعداد الافتراضي 100 هرتز)
- كشف الأهداف المتعددة: قمة مزدوجة
- تعويض درجة الحرارة: نعم
- معايرة العاكسية: نعم (انحراف < 5 مم لأهداف بألوان مختلفة)
- يتحمل ضوء الشمس؛ يعمل على الأهداف الداكنة/السوداء
- الليزر العامل: 905 نانومتر، الفئة 1؛ ليزر المؤشر: 635 نانومتر، الفئة 2
- تصنيف الحماية الصناعية: IP65
- عمر الخدمة يتجاوز 50,000 ساعة
المواصفات
| الحد الأقصى.قياس المسافة | 22 م |
| أداء الضوء القوي | 15 م @ 160KLux ضوء قوي |
| أداء الهدف الداكن | 20 م @ 10% عكسية للهدف الأسود |
| تردد القياس | 1–1000 هرتز (افتراضي 100 هرتز) |
| قابلية التكرار | ±8.0 مم @ 50–2000 مم |
| قابلية التكرار | ±20.0 مم @ 2000–6000 مم |
| قابلية التكرار | ±30.0 مم @ 6000–20000 مم |
| الدقة المطلقة | ±20.0 مم @ 200–2000 مم; منطقة عمياء 20–200 مم مع خطأ كبير |
| الدقة المطلقة | ±30.0 مم @ 2000–6000 مم |
| دقة مطلقة | <1% @ 6000–20000 مم |
| كشف الأهداف المتعددة | ذروة مزدوجة |
| تعويض درجة الحرارة | نعم |
| معايرة الانعكاسية | نعم، انحراف < 5 مم لأهداف بألوان مختلفة |
| المنطقة العمياء | 0.03 م |
| الليزر العامل | 905 نانومتر، الفئة 1 | زاوية الرؤية | <2° |
| حجم البقعة | قطر 3.5 سم @ 1 م؛ قطر 11.5 سم @ 5 م; قطر 23 سم @ 10 م; قطر 50 سم @ 20 م |
| مؤشر الليزر | 635 نانومتر، الفئة 2 |
| درجة حرارة التشغيل | -20 إلى 50 °م |
| درجة حرارة التخزين | -40 إلى 85 °م |
| تصنيف IP | IP65 |
| جهد التشغيل | DC +9–35 فولت |
| تيار التشغيل | 107 مللي أمبير @ 12 فولت (مؤشر الليزر قيد التشغيل) |
| تيار التشغيل | 103 مللي أمبير @ 12 فولت (مؤشر الليزر متوقف) |
| حماية من عكس القطبية | نعم |
| عزل | نعم |
| خيارات الواجهة / الإخراج (سلسلة S20) | S20-P (PNP)؛ S20-R (RS485، Modbus RTU)؛ S20-R1 (4–20 mA)؛ S20-T (UART) |
الميكانيكية (ملاحظات الرسم)
- جميع الوحدات: مم
- أبعاد العرض الأمامي: 45 × 45
- الطول الإجمالي للعرض الجانبي: 49.5
- الأبعاد/الميزات الإضافية المحددة: 13.5، 36، 35، 18.5، 2.75، R18، Dia 4، Dia 4.2، Dia 3، Dia 8
- اللوحة العلوية: زر MODE، زر SET، عرض رقمي
التطبيقات
- الروبوتات البشرية، الروبوتات رباعية الأرجل، الهياكل الخارجية
- الأذرع الروبوتية
- مركبات AGV، روبوتات ARU
- الهندسة المعمارية والهندسة
- الطائرات بدون طيار والطيران
- أنظمة المنزل الذكي والأمن
- مراقبة مستوى السائل
- أتمتة مستودعات التخزين
- تكنولوجيا الروبوتات والأتمتة العامة
للحصول على دعم اختيار الواجهة والتكامل، اتصل بـ [email protected] or زيارة https://rcdrone.top/.
الكتيبات / الوثائق
التفاصيل
يجمع مستشعر المسافة بالليزر Yunshis S20 بين عرض رقمي مدمج مع نطاق خارجي يصل إلى 22 م.
مصمم للتكامل الصناعي، يدعم وحدة S20 حماية IP65 وجهد تشغيل واسع من 9 إلى 35 فولت.
يضمن قياس المسافة الثابت في ضوء الشمس وعلى الأهداف الداكنة أن تكون سلسلة S20 خيارًا عمليًا للروبوتات المتنقلة والأنظمة الخارجية.
اختر المخرج الذي يناسب مجموعة التحكم الخاصة بك، بما في ذلك PNP، RS485 (Modbus RTU)، 4–20 مللي أمبير، أو متغيرات UART في سلسلة S20.

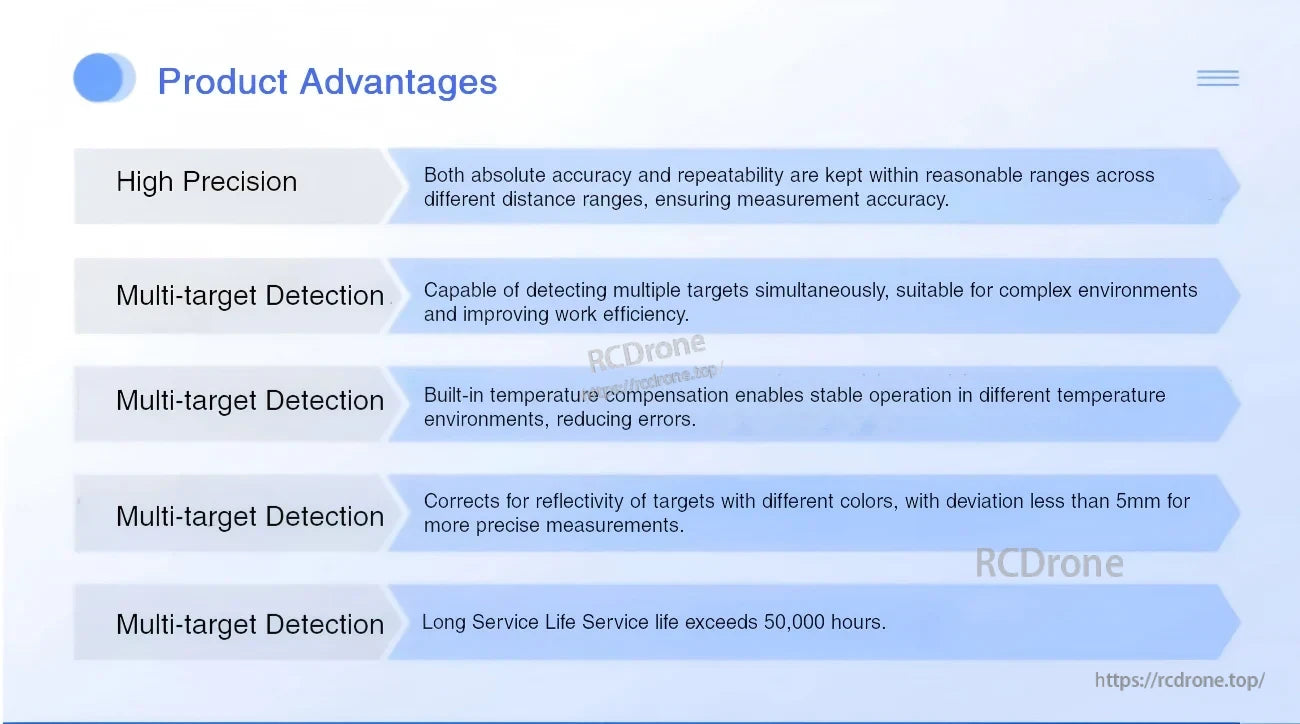

تساعد الميزات مثل الكشف عن الأهداف المتعددة، تعويض درجة الحرارة، ومعايرة الانعكاسية في الحفاظ على نتائج موثوقة عبر الظروف المتغيرة.
تشمل حالات الاستخدام الشائعة الطائرات بدون طيار، الأمن الذكي، مراقبة مستوى السوائل، وأتمتة المستودعات.
تدعم أبعاد التركيب وعناصر التحكم في اللوحة الأمامية (الوضع/الإعداد مع عرض رقمي) التثبيت والإعداد السهل.
