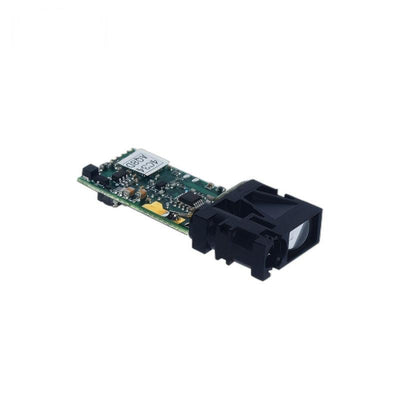

وحدة قياس المسافة بالليزر Yunshis SK40 LiDAR بمدى 40 متر، UART TTL 3.3V، وUSART RS232/RS485 للروبوتات
وحدة قياس المسافة بالليزر Yunshis SK40 LiDAR بمدى 40 متر، UART TTL 3.3V، وUSART RS232/RS485 للروبوتات
Yunshis
تعذر تحميل توفر الالتقاط
نظرة عامة
وحدة قياس المسافة بالليزر Yunshis SK40 LiDAR هي وحدة مدمجة مصممة لقياس المسافات بدقة ملليمترية ودمجها في أنظمة الروبوتات والأتمتة. تدعم قياس المسافة بنقطة واحدة مع تغيير الطور وتقوم بالتواصل عبر UART/TTL لتسهيل الاتصال بالتحكمات المدمجة.
الميزات الرئيسية
- قياس المسافة بنقطة واحدة مع تغيير الطور
- وحدة قياس المسافة بدقة ملليمتر (مم) ودقة قياس 1 مم
- تواصل UART TTL (مستوى TTL 3.3 فولت)
- الواجهات المدعومة: USART؛ RS232/RS485 (يتطلب وحدة تحويل مستوى خارجية)
- مصممة لدقة عالية، واستهلاك منخفض للطاقة، وحجم مدمج
- المكونات البصرية الرئيسية المرجعية: مرسل ليزر، مستقبل ليزر، ديود ليزر عالي الجودة، شريحة ضوئية
المواصفات
| أداء المنتج | نطاق القياس | 0.03 م إلى 40 م (الانعكاسية: 1.0، شدة الإضاءة المحيطة: 3 كيلولكس) |
| وحدة المسافة | مم | |
| وقت القياس | 0.3 إلى 4 ثوانٍ (الانعكاسية: 1.0، شدة الإضاءة المحيطة: 1 كيلولكس) | |
| الدقة | نص التسويق يذكر: ±2 مم؛ المواصفات الفنية تذكر: ±3 مم (الانعكاسية: 0.2 إلى 1.0، شدة الإضاءة المحيطة: 1 كيلولكس) | |
| دقة المسافة | 1 مم | |
| تردد القياس المستمر | 3 هرتز / 20 هرتز (الانعكاسية: 1.0، شدة الإضاءة المحيطة: 1 كيلولكس، المسافة: 0.03 م إلى 10 م) | |
| نطاق الانعكاسية | 0.02 إلى 1.0 | |
| المعلمات البصرية | فئة الليزر | الفئة الثانية |
| طاقة الليزر | < 1 مللي واط | |
| طول موجة الليزر | λ = 610 نانومتر إلى 690 نانومتر | |
| قطر البقعة | < 8 مم @ 10 م < 20 مم @ 20 م < 40 مم @ 40 م |
|
| نطاق توزيع البقعة | قطر دائرة الهدف المتناثرة < 100 مم @ 10 م هدف قطر دائرة الهدف المتناثرة < 200 مم @ 20 م هدف قطر دائرة الهدف المتناثرة < 300 مم @ 30 م هدف |
|
| المعلمات الكهربائية | مزود الطاقة / جهد التشغيل | نص تسويقي: DC 3.3 فولت نسخة البطارية الجافة: DC 2.5 إلى 3.6 فولت؛ موصى به 3.3 فولت نسخة بطارية الليثيوم: DC 3.5 إلى 4.2 فولت; موصى به 4.0 فولت |
| التيار (نسخة البطارية الجافة) | تيار تسرب الإيقاف < 10 ميكرو أمبير @ 3.3 فولت تيار الاستعداد < 30 مللي أمبير @ 3.3 فولت تيار تشغيل الليزر < 50 مللي أمبير @ 3.3 فولت وضع القياس المستمر < 100 مللي أمبير @ 3.3 فولت |
|
| التيار (نسخة بطارية الليثيوم) | تيار تسرب الإيقاف < 8 ميكرو أمبير @ 4.0 فولت تيار الاستعداد < 30 مللي أمبير @ 4.0 فولت تيار تشغيل الليزر < 50 مللي أمبير @ 4.0 فولت وضع القياس المستمر < 80 مللي أمبير @ 4.0 فولت |
|
| خصائص الاتصال | معدل البود | نسخة معدل البود التلقائي: الافتراضي 115200 بت في الثانية، قابل للتكوين (9600 إلى 115200 بت في الثانية) نسخة معدل البود الثابت: الافتراضي 115200 بت في الثانية، قابل للتخصيص (4800، 9600، 19200، 38400، 115200 بت في الثانية) |
| مستوى الاتصال | TTL (3.3 V) | |
| واجهات مدعومة | USART; RS232/RS485 (وحدة تحويل مستوى خارجية مطلوبة) | |
| ميكانيكي / بيئي | الأبعاد | 42.00 مم × 17.10 مم × 7.06 مم (طول × عرض × ارتفاع) |
| الوزن | 4 جرام ± 0.5 جرام | |
| درجة حرارة التشغيل | 0 إلى 40 مئوية (32 إلى 104 فهرنهايت) | |
| درجة حرارة التخزين | -25 إلى 60 مئوية (-13 إلى 140 فهرنهايت) | |
| ملاحظات أبعاد إضافية | 0.669 بوصة; 1.614 بوصة; 42.00 مم; 17.1 مم; 7.06 مم; 16.50 مم; 25.50 مم; 10.50 مم; 6.00 مم; 9.50 مم; 7.60 مم; R1.05 مم | |
| حجم مدمج (نص تسويقي) | 41177 مم |
التطبيقات
- روبوتات بشرية
- روبوتات رباعية الأرجل
- أذرع روبوتية
- هياكل خارجية
- مركبات AGV
- روبوتات ARU
- قياس أبعاد المنتج
- مراقبة الجسور والأنفاق
- مراقبة التشكيل والاستقرار
- مراقبة المصاعد
- مراقبة المناجم
- خط إنتاج ذكي
الكتيبات / الرسومات
للحصول على دعم التكامل والأسئلة قبل البيع، اتصل بـ [email protected] or زيارة https://rcdrone.top/.
التفاصيل
Yunshis SK40 هو وحدة ليزر مسافة مدمجة بطول 40 م مصممة للقياس على مستوى المليمتر ودمج بسيط عبر UART TTL (3.3 فولت).
بناء ذو جودة صناعية يركز على الدقة العالية، واستهلاك الطاقة المنخفض، والحجم المدمج لمشاريع الروبوتات المدمجة.
يتيح قياس المسافة بنقطة واحدة مع تحوير الطور أن يكون SK40 مستشعر مسافة عملي للروبوتات وحلقات التحكم الآلي.
تشمل المكونات البصرية والحسية الرئيسية جهاز الإرسال/الاستقبال بالليزر، وثنائي ليزر عالي الجودة، ورقاقة ضوئية.
يساعد الحجم الصغير للوحدة على fitting داخل حاويات ضيقة مع الحفاظ على محاذاة الرأس البصري لقياسات مستقرة.
تشمل حالات الاستخدام الشائعة قياس الأبعاد، ومراقبة البنية التحتية، ومراقبة المصاعد، ومراقبة المناجم، وخطوط الإنتاج الذكية.
