وحدة قياس المسافة بالليزر Yunshi SK60 60م UART TTL 3.3V للروبوتات، AGV، أردوينو/راسبيري باي

Yunshis

$82.00 USD

أُوكَازيُون نفذ

Taxes included. الشحن محسوب عند السداد.

الإصدار UART TTL (3Hz) UART TTL (20Hz) لوحة محول TTL إلى USB TTL (ضوء أخضر 502 نانومتر) لوحة محول TTL إلى USB + شاشة رقمية

كمية

عرض التفاصيل الكاملة

نظرة عامة

وحدة قياس المسافة بالليزر Yunshi Intelligent Technology SK60 هي مستشعر مسافة ليزر أحمر مرئي بنقطة واحدة مصمم للقياس الفردي والقياس الديناميكي المستمر. يدعم الاتصال عبر UART TTL ويعمل على طاقة DC 3.3 فولت، مما يجعله مناسبًا للتكامل مع الروبوتات والأتمتة.

الميزات الرئيسية

وحدة قياس المسافة بالليزر 60 م (ليزر أحمر مرئي بنقطة واحدة)
قياس فردي وقياس ديناميكي مستمر
الاتصال: UART TTL
الملصقات المعروضة: مدى طويل، سرعة عالية، مقاومة لتداخل الضوء القوي
أيقونات التحكم/المنصة المعروضة: Arduino، Raspberry Pi، PLC، MCU

المواصفات

نطاق القياس	0.03–60 م؛ 90% عكسية في غرفة 60 م
نطاق الكشف	60 م (داخلية)
التردد	3–20 هرتز
معدل القياس	20 هرتز
دقة التكرار	2 مم
الدقة	±2 مم (مدرج في رسم بياني للمنتج)؛ ±3 مم (مدرج في الجدول الفني/رسم بياني آخر)
الجهد الكهربائي	DC 3.3 فولت
مزود الطاقة	DC 3.3 فولت، 80 مللي أمبير
تبدد الطاقة	< 0.27 و
حجم البقعة النموذجي (بيضاوي)	عند 10 م: 5×3 مم؛ عند 25 م: 10×6 مم عند 50 م: 15×10 مم؛ عند 100 م: 30×20 مم
مصدر الضوء	ليزر مرئي أحمر 635 نانومتر
مستوى أمان الليزر	الفئة 2 (IEC 60825-1:2014، EN 60825-1:2014)
الهدف	سطح طبيعي أو لوحة انعكاسية مخصصة للأهداف الثابتة أو الديناميكية
الأبعاد	48.3 × 26 × 13 مم
الوزن	9 غرام
درجة حرارة العمل	-20 ~ 60 °م
الاتصال	UART TTL
الأبعاد الخارجية (الوحدة: مم)	26.00; 13.00; 36.00; 40.00; 6.80; 6.80; 4.00; 14.10; 8.50; 10.00; 2.00; عمق الثقب 3.50 مم; R0.80; Φ9.00; Φ11.31; Φ6.21; 9.25; 6.75; 6.50; 6.50

التطبيقات

الروبوتات البشرية
الأذرع الروبوتية / تحديد موضع الذراع الروبوتية
الهياكل الخارجية
الروبوتات رباعية الأرجل
مركبات AGV
روبوتات ARU
التصوير الحراري المدمج مع القياس
قياس الأنابيب
مراقبة تحويل الأنفاق
كشف تشوهات منحدر النفق
مسح وتخطيط مواقع البناء
اللوجستيات الذكية
مراقبة المصاعد
مستودع التخزين
الري الزراعي

للحصول على دعم اختيار المنتجات والتكامل، اتصل بـ https://rcdrone.top/ أو أرسل بريدًا إلكترونيًا إلى [email protected].

فيديو

المستندات

وحدة قياس المسافة بالليزر Yunshis SK60 - الرسم (PDF)

التفاصيل

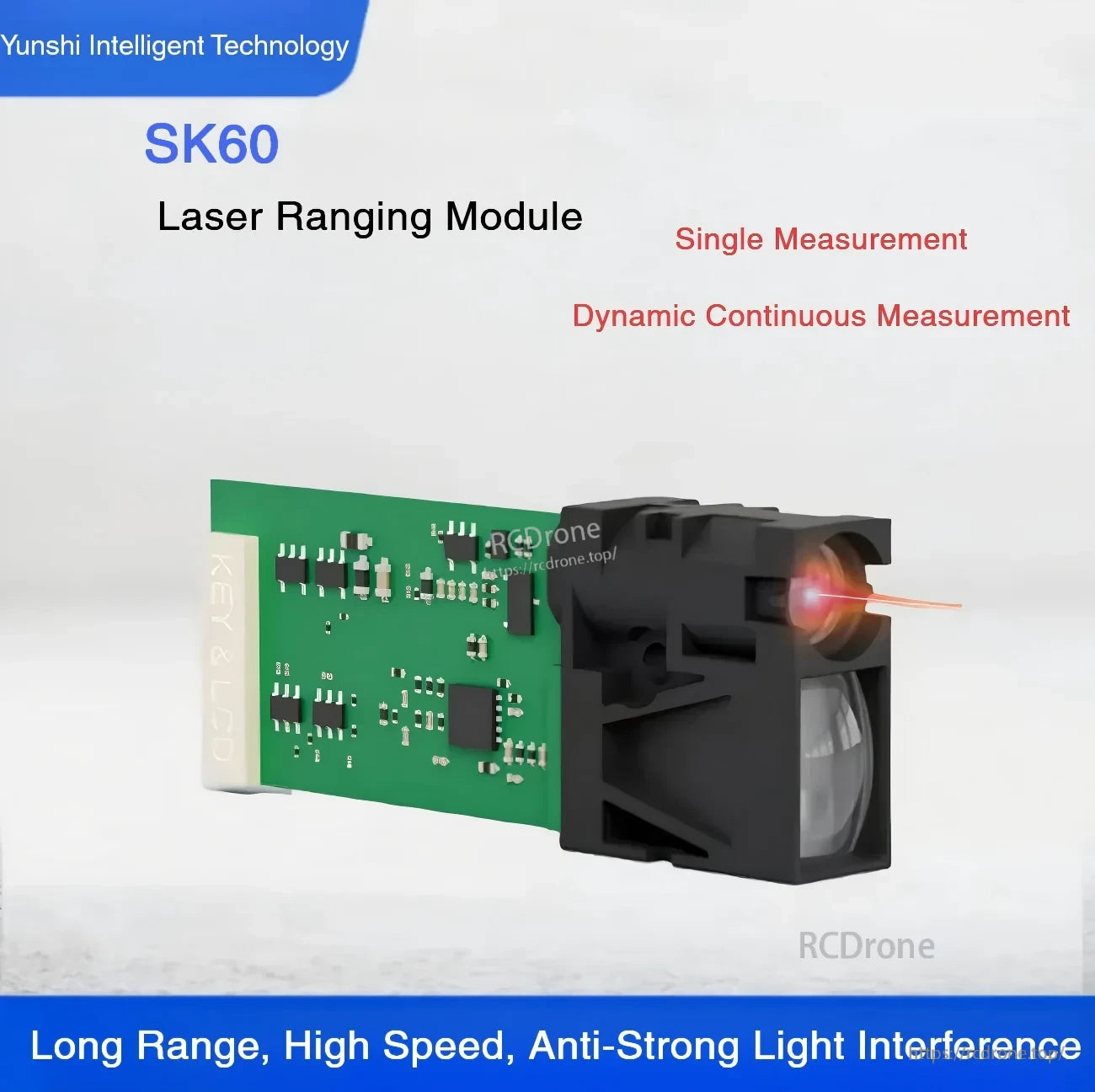

Yunshi SK60 laser ranging module with visible red beam, supports single and continuous distance measurement

تستخدم SK60 ليزر أحمر مرئي لقراءات واحدة ولقياس المسافة الديناميكي المستمر في مشاريع الروبوتات.

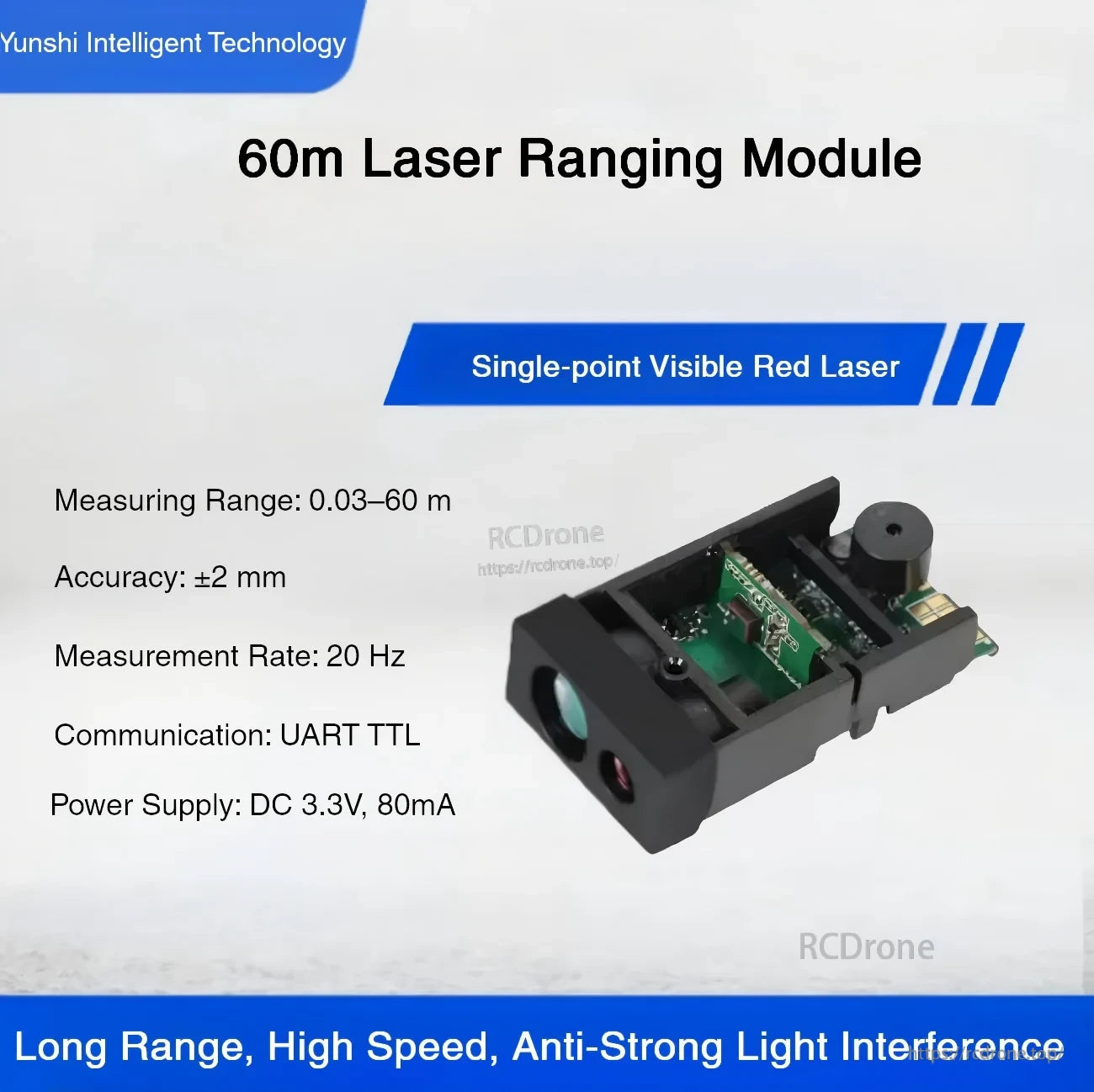

60 m single-point visible red laser ranging module listing range 0.03–60 m, UART TTL, 3.3 V supply and 20 Hz rate

مخرج UART TTL و 3.3 فولت للطاقة يجعل التكامل سهلاً لوحدات التحكم المدمجة التي تحتاج إلى قياس يصل إلى 60 متر.

Application collage for the SK60 distance sensor: tunnel monitoring, construction surveying, smart logistics and elevator monitoring

الاستخدامات الشائعة تشمل اللوجستيات الذكية، قياس البناء، مراقبة الأنفاق، ومراقبة مسافة المصاعد.

Widely application graphic for laser distance sensor: thermal imaging ranging, pipe measurement, robotic arm positioning, warehouse and农业灌溉

مناسب لمهام القياس مثل تحديد حجم الأنابيب، وضع ذراع الروبوت، مرافق التخزين، والتحكم في ري الزراعة.

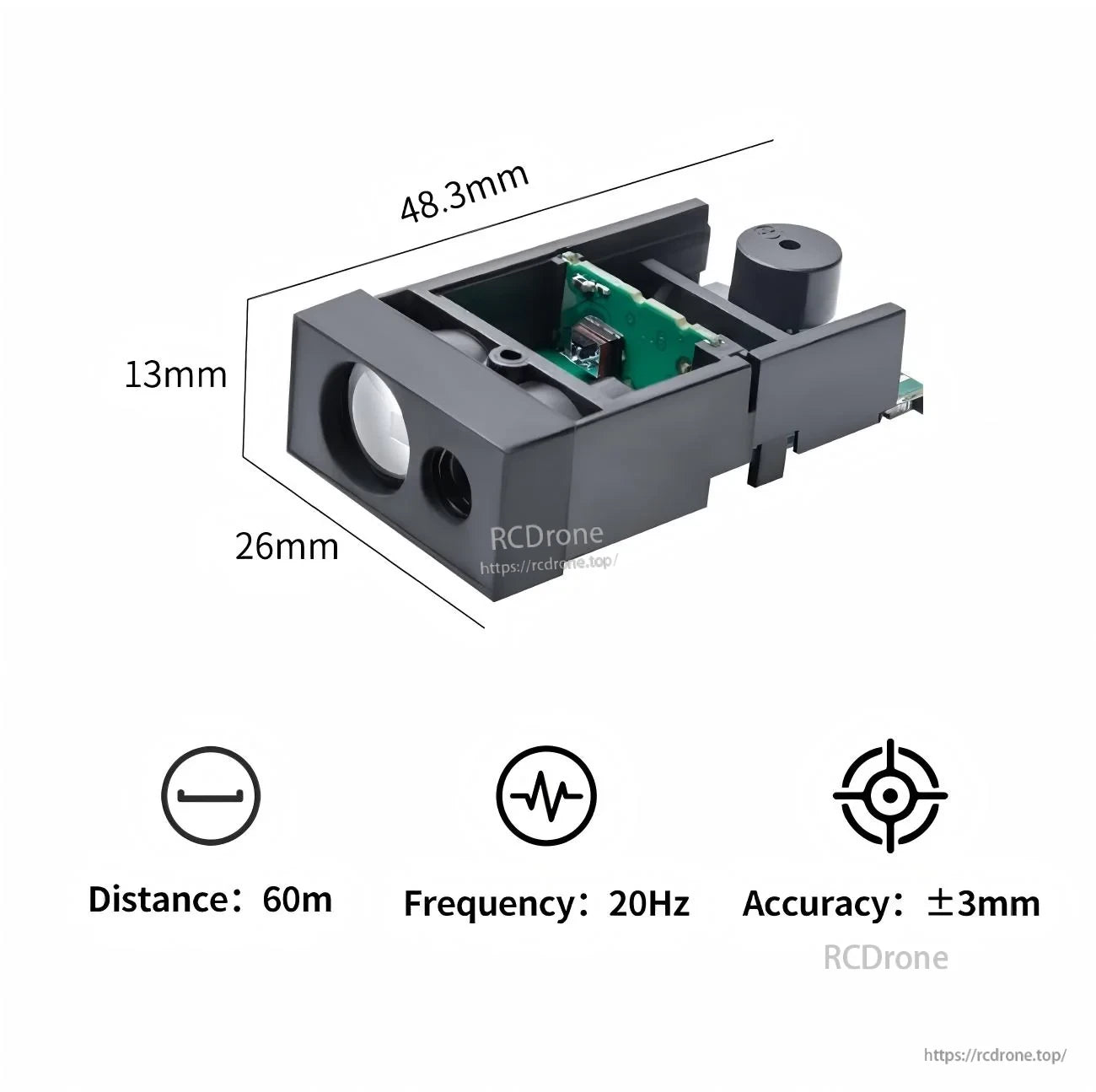

SK60 module size overview: 48.3 × 26 × 13 mm with icons for 60 m distance, 20 Hz frequency and ±3 mm accuracy

شكل مدمج بحجم 48.3 × 26 × 13 مم يساعد عندما يكون المكان ضيقًا على المركبات ذاتية القيادة، الروبوتات، والحاويات الصغيرة.

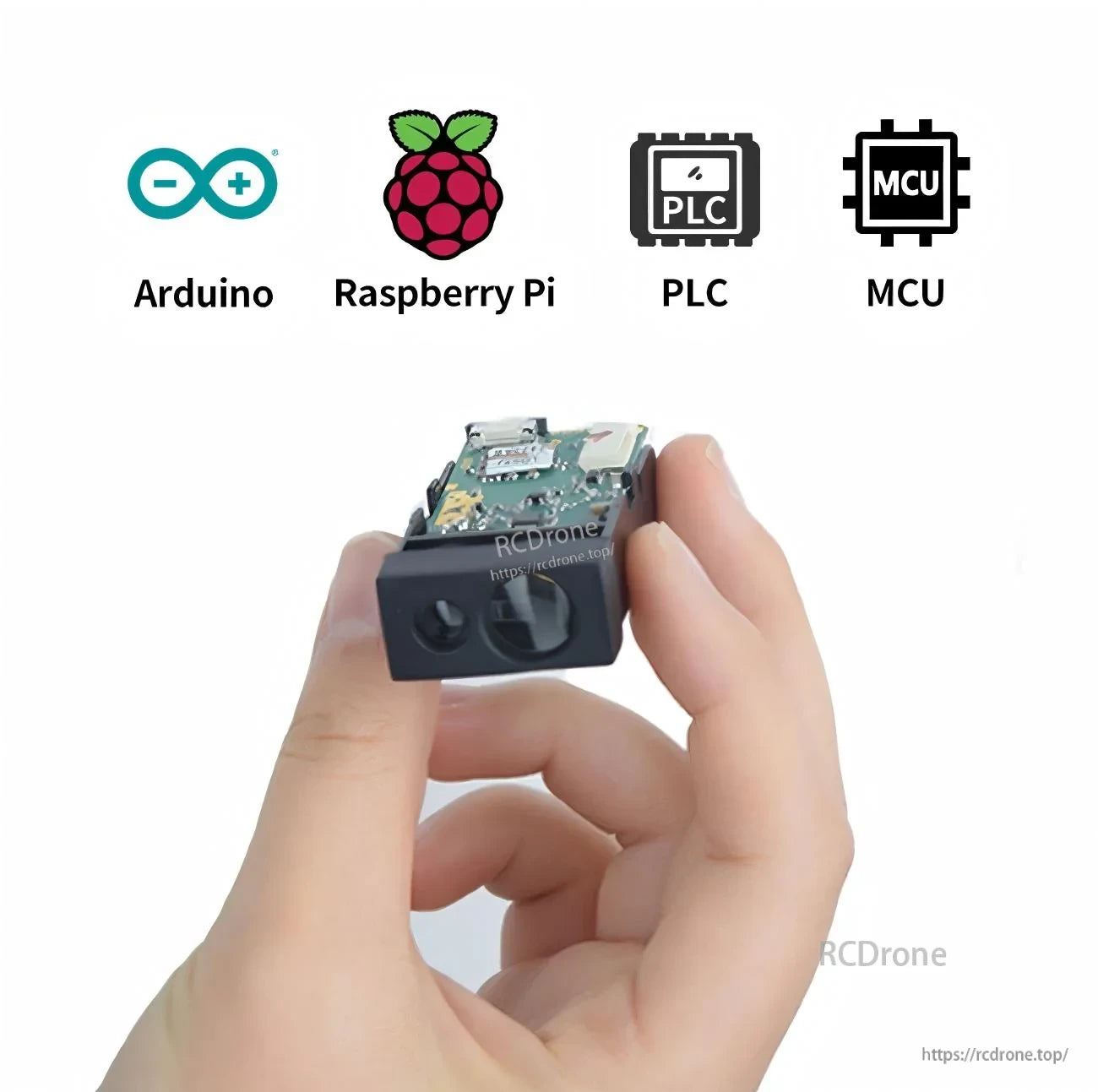

Hand-held view of the SK60 laser ranging module with Arduino, Raspberry Pi, PLC and MCU platform icons

يعمل بشكل جيد مع بناءات Arduino و Raspberry Pi، ويتناسب أيضًا مع أنظمة الأتمتة المعتمدة على PLC أو MCU عبر UART TTL.

SK60 external dimension drawing with mounting hole depth 3.50 mm and detailed front/side measurements in millimeters
