مستشعر المسافة بالليزر Yunshis سلسلة SM PLS-SM10/30/60، من 0.08 إلى 60 متر، RS485/تناظري للروبوتات وAGV
مستشعر المسافة بالليزر Yunshis سلسلة SM PLS-SM10/30/60، من 0.08 إلى 60 متر، RS485/تناظري للروبوتات وAGV
Yunshis
تعذر تحميل توفر الالتقاط
نظرة عامة

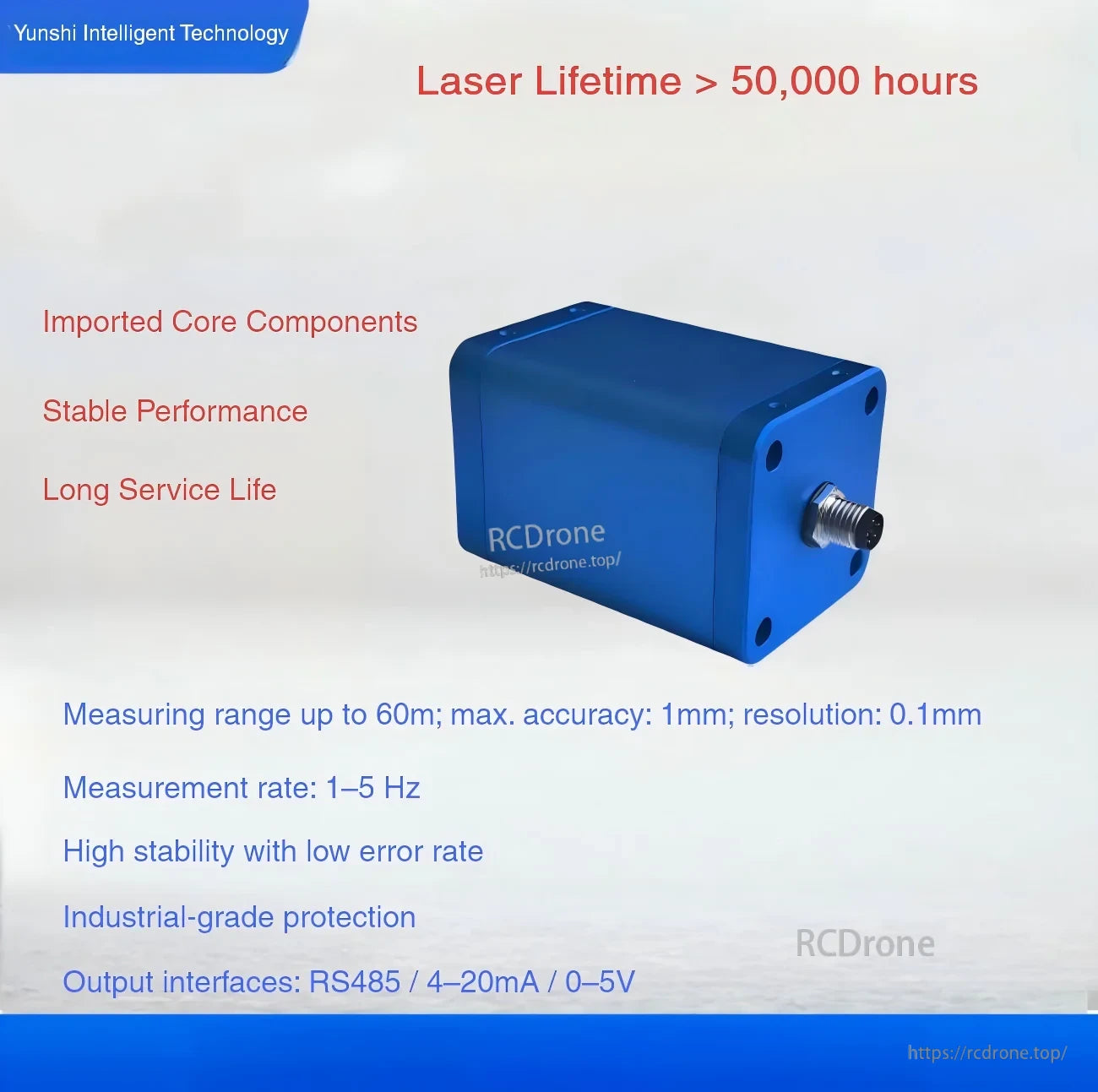

تتوفر وحدات أجهزة استشعار المسافة بالليزر من سلسلة Yunshis SM في ثلاثة نماذج—PLS-SM10 وPLS-SM30 وPLS-SM60—مع نطاقات قياس تتراوح من 0.08–10 م, 0.08–30 م, و0.08–60 م على التوالي. توفر هذه الأجهزة دقة 0.1 مم, تكرارية 1 مم, ودقة تصل إلى ±1 مم + D*(1/10000), مع معدل قياس يتراوح بين 1–5 هرتز وزمن استجابة أدنى قدره 0.2 ثانية (كحد أقصى).
تعتمد أداء القياس على عكس الهدف والبيئة: في الداخل حتى >60 م للأهداف التي لديها >=80% عكسية, وحتى 12 م لبطاقات الورق الأسود (عكسية منخفضة). في الهواء الطلق، بسبب تداخل ضوء الشمس، تصل المسافة إلى 30 م للأهداف التي لديها >=80% عكسية, وحتى 60 م عند استخدام عاكس مخصص.
الميزات الرئيسية
- عمر الليزر: > 50,000 ساعة (محدد أيضًا كـ 50,000 ساعة)
- مناعة الضوء المحيط: تتحمل ضوء الشمس الخارجي حتى 10kLux
- مصدر الضوء: ليزر أحمر مرئي، طول موجي 630–660 نانومتر
- فئة أمان الليزر: الفئة 1 (IEC 60825-1:2014، EN 60825-1:2014)
- قطر البقعة النموذجي: في 2 سم (عند 10 م)
- واجهات / إشارات الإخراج: RS485 / 4–20 مللي أمبير / 0–5 فولت / TTL
- مزود الطاقة: <DC 7–28 فولت; استهلاك الطاقة: < 2 واط
- الهيكل: سبائك الألمنيوم; العدسة: PMMA &تصنيف الحماية: IP65 (مضاد للغبار & ومقاوم للماء)
المواصفات
| المعلمة | PLS-SM10 | PLS-SM30 | PLS-SM60 |
|---|---|---|---|
| نطاق القياس | 0.08 ~ 10 م | 0.08 ~ 30 م | 0.08 ~ 60 م |
| الدقة | 0.1 مم | ||
| التكرارية | 1 مم | ||
| الدقة | ±1 مم + D*(1/10000) | ||
| معدل القياس / معدل الإطار | 1 - 5 هرتز | ||
| زمن الاستجابة | الحد الأدنى. 0.2s (Max) | ||
| الهدف المستهدف | السطح الطبيعي للأهداف الثابتة/المتحركة أو العاكس المخصص | ||
| مناعة الضوء المحيط | يتحمل ضوء الشمس الخارجي حتى 10kLux | ||
| مصدر الضوء | ليزر مرئي أحمر، الطول الموجي 630~660 نانومتر | ||
| فئة سلامة الليزر | الفئة 1 (IEC 60825-1:2014، EN 60825-1:2014) | ||
| قطر البقعة النموذجي | في 2 سم (عند 10م) | ||
| عمر الليزر | 50000 ساعة | ||
| إشارات الخرج | RS485 / 4-20mA / 0-5V / TTL | ||
| مزود الطاقة | DC 7 ~ 28 V | ||
| استهلاك الطاقة | < 2 واط | ||
| مادة الهيكل | سبائك الألمنيوم | ||
| مادة العدسة | PMMA | ||
| الأبعاد | 77.5 × 42 × 42 مم | ||
| تصنيف IP | IP65 | ||
| الوزن | 270 غ | ||
| درجة حرارة التشغيل | -10 ~ +40 م | ||
| التركيب | الأسفل: ثقوب براغي M2.5*4، الأعلى: M2.5*4 ثقوب براغي | ||
مخطط الأسلاك
| لون السلك | إشارة |
|---|---|
| أحمر | طاقة (+) |
| أسود | طاقة (-) |
| بني | RS485A |
| أبيض | RS485B |
| بني | تناظرية (+) |
| رمادي | تناظرية (-) |
التطبيقات
- الروبوتات البشرية
- الأذرع الروبوتية
- الهياكل الخارجية
- الروبوتات رباعية الأرجل
- مركبات AGV
- روبوتات ARU
- كاميرات جيمبال
- أنظمة التصوير الحراري
- أجهزة الرؤية الليلية
- المركبات الجوية غير المأهولة (UAV)
- أنظمة كاميرات المراقبة
- حاويات الكترونية بصرية
- أنظمة المنظار البصري
الكتيبات
مستشعر المسافة بالليزر من سلسلة Yunshis SM - الرسم (PDF)
فيديو
لأسئلة التكامل (اختيار مخرج RS485/التماثلي، الأسلاك، أو اختيار النموذج)، اتصل بالدعم على https://rcdrone.top/ أو أرسل بريدًا إلكترونيًا إلى [email protected] .
تفاصيل

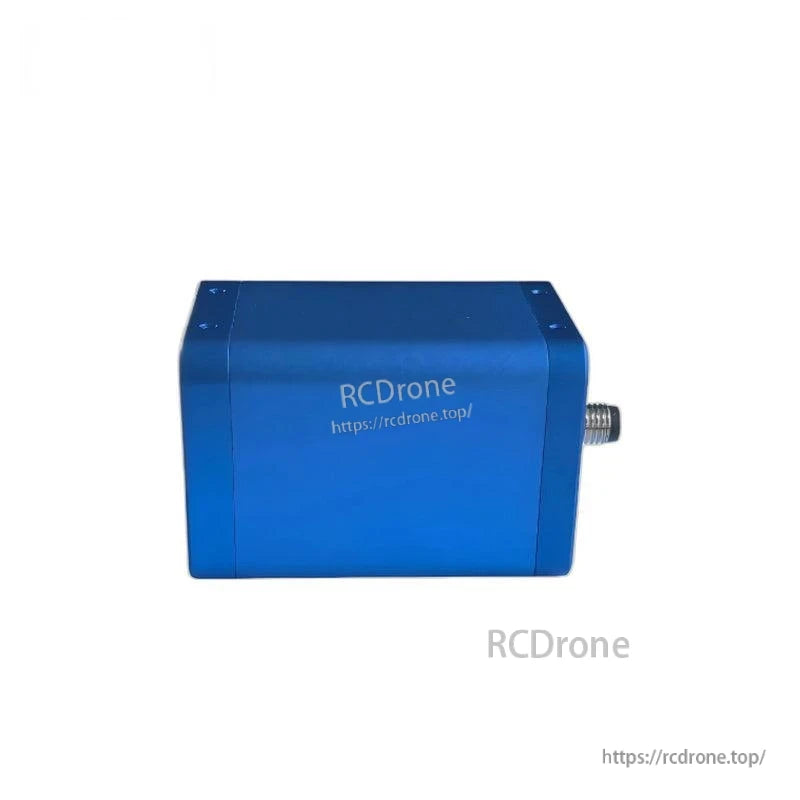

مصممة للاستخدام الصناعي، تجمع سلسلة SM بين هيكل معدني مدمج وعمر ليزر طويل وأداء قياس مستقر.
اختر نطاق قياس 10 م، 30 م، أو 60 م، بدقة 0.1 مم ومعدل قياس يصل إلى 1–5 هرتز لتغذية مستمرة للمسافة.
تناسب عملي لمنصات الروبوتات وEO/IR حيث يدعم قياس المسافة الموثوق به التوجيه، والتثبيت، والوعي بالمشهد.
تدعم الأسلاك كل من الاتصال RS485 والمخرج التماثلي، مع أسلاك ملونة بوضوح للتكامل السريع.
شكل مدمج بحجم 77.5 × 42 × 42 مم مع نقاط تثبيت M2.5 في الأعلى والأسفل لتركيب مرن.
