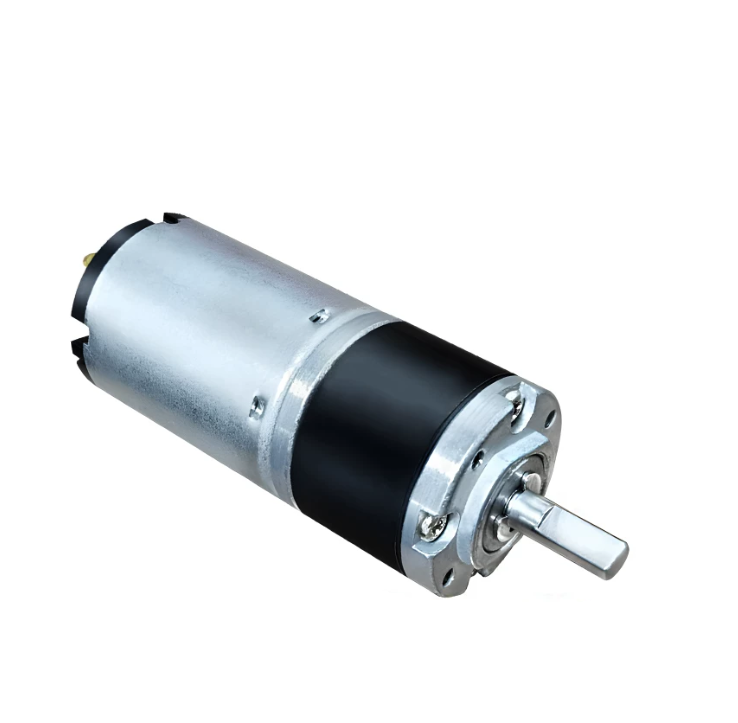

22GP-2230 Planeten-DC-Getriebemotor, 12V/24V

22GP-2230 Planetengetriebemotor

Komakter 22mm bürstenbehafteter planetarischer DC-Getriebemotor mit einer 4mm D-Welle und umkehrbarer Drehung. Nur als Motor in 12V oder 24V erhältlich.

Wählen Sie Ihre Konfiguration

Wählen Sie die Nenn-DC-Spannung und die Leerlauf-Ausgangsgeschwindigkeit, den Wellen-Durchmesser, wo angeboten, und das Zubehörpaket. Die tatsächliche Geschwindigkeit verringert sich unter Last. Zubehör ist nur enthalten, wenn es im ausgewählten Paket genannt wird.

Technische Daten

• Leerlauf-Ausgangsgeschwindigkeitsoptionen 18–2500RPM.
• Durchmesser von Motor und Getriebe 22mm; Motorabschnitt 30,5mm; Getriebe L 14–24,5mm.
• Welle 4mm Durchmesser ×12mm Projektion, 8mm flach und 3,5mm über flach.
• Vier M2-Montagelöcher auf einem 18mm Teilkreis; Positionierungsstift 14mm.
• Der Anbieter gibt 4,1W für 12V und 3,3W für 24V an; kein Encoder ist spezifiziert.

Lieferantenleistungsdaten

Die Drehmomentüberschrift ist kgf.cm , obwohl Zellen KG verwenden. Die Werte folgen der Spalteneinheit und sind keine Tragfähigkeitsbewertungen. Das Ausgangsmaterial spezifiziert nicht das Gewicht des Motors.

Verdrahtung und Betrieb

Verwenden Sie eine DC-Stromversorgung, die der ausgewählten Spannung entspricht. Schließen Sie den Motor niemals direkt an das Haushaltswechselstromnetz an. Umkehrrotation durch Vertauschen der Motorleitungen oder Verwendung eines kompatiblen Umkehrcontrollers. Ein geeigneter PWM-Controller kann die Geschwindigkeit anpassen; eine Verringerung der Geschwindigkeit kann das verfügbare Drehmoment reduzieren. Überlastung und Stillstandsbetrieb vermeiden.

Lieferantendaten Hinweise

Abmessungen und Gewichte sind ungefähr. Leistung, Strom, Geräusch, Temperatur und Dauerbetriebswerte sind vom Lieferanten aufgeführt; die Messbedingungen sind nicht vollständig spezifiziert. Wenn Leistung und Strom nicht übereinstimmen, bestätigen Sie die tatsächliche Stromversorgung, anstatt anzunehmen, dass die angegebene Wattzahl die verifizierte elektrische Eingangsleistung ist. Das Stillstandsdrehmoment ist ein Limit, kein kontinuierlicher Betriebswert. Es wird keine wasserdichte Bewertung bereitgestellt.

Inhalt des Pakets

Ein Motor in der ausgewählten Konfiguration, plus nur die im Paketoption genannten Zubehörteile.Die Stromversorgung und der Geschwindigkeitsregler sind nicht im Lieferumfang des Motors enthalten. Steckertyp und vollständige Controller-Bewertungen sind nicht angegeben.
