36GP-555 Planeten-DC-Getriebemotor, 12V/24V, 11-1538 U/min

Kompakter Planetengetriebemotor für kontrollierte Bewegung

Der 36GP-555 kombiniert einen bürstenbehafteten Gleichstrommotor mit einem Metall-Planetengetriebe für Maschinen, Automatisierungsprojekte und Robotik. Wählen Sie einen 12V- oder 24V-Motor, eine Leerlaufdrehzahl von 11 bis 1538 U/min, eine Welle mit 6 mm oder 8 mm Durchmesser und das Zubehörpaket, das zu Ihrer Installation passt.

Metall-Planetengetriebe und Kupferwicklungen.
Umkehrbare Drehung durch Umkehren der Motorversorgungs-Polarität.
PWM-Drehzahlregelung mit einem kompatiblen externen Controller, nur in Paketen enthalten, die einen Drehzahlregler auflisten.

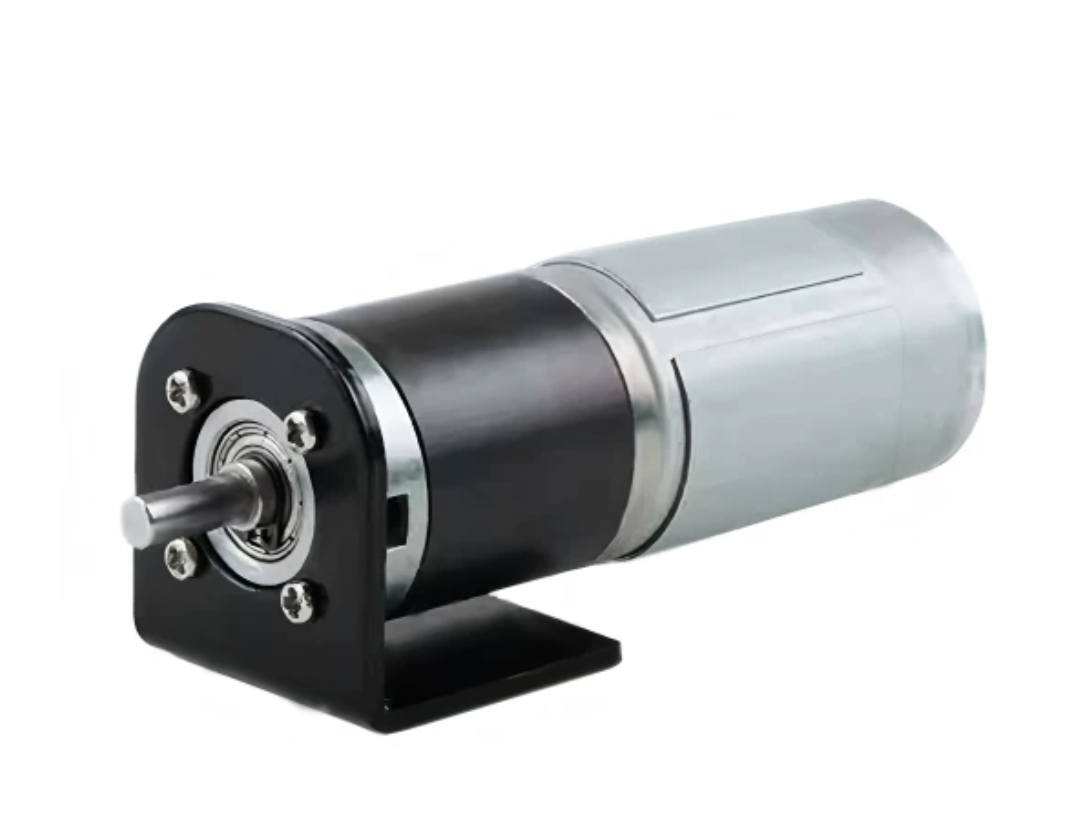

Optionale Halterung und Stromversorgungspakete.

Wählen Sie Ihre Konfiguration

Spannung & Leerlaufdrehzahl wählt die Motorspannung und die Getriebedrehzahl. Wellen-Durchmesser wählt 6 mm oder 8 mm. Paket bestimmt, welche Zubehörteile enthalten sind. Die angegebene U/min ist die Leerlaufdrehzahl bei der gewählten Nennspannung; die Drehzahl verringert sich unter Last.

Spezifikationen

Modell: 36GP-555; Marke: Jiali Motor
Stromversorgung: 12V DC oder 24V DC, je nach Variante
Leistung: 15W, wie im detaillierten Leistungsdiagramm aufgeführt

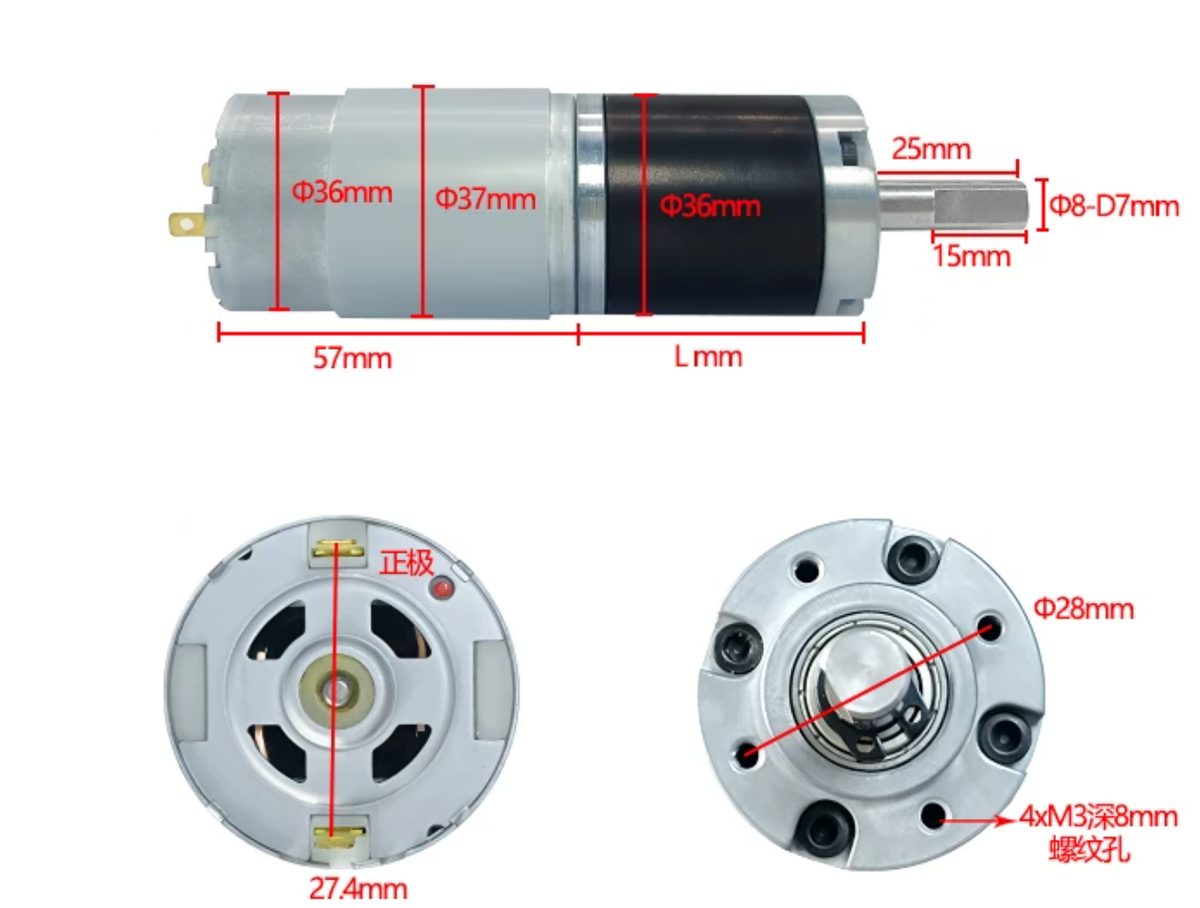

Getriebe-Durchmesser: 36 mm; maximaler Motor-Durchmesser: ungefähr 37 mm
Motorabschnittslänge: 57 mm; Getriebelänge variiert je nach Übersetzung
Ungefähres Gewicht des nackten Motors: 368-460 g, abhängig von der Übersetzung; Zubehör erhöht das Gewicht
Vordere Montage: vier M3-Gewindebohrungen, 8 mm tief, auf einem 28 mm Teilkreis
Die mitgelieferte 8 mm Wellenzeichnung gibt eine 25 mm Projektion, 15 mm Flächenlänge und 7 mm Abmessung über die Fläche an. Diese Abmessungen sind für die 6 mm Welle nicht bestätigt.

Leistung nach Übersetzungsverhältnis

Lieferantendaten bei der ausgewählten Nennspannung. Geladene Geschwindigkeit und Drehmoment folgen den Spalten Nennlast / maximale Effizienz des Lieferanten.Drehmoment wird ausgedrückt in kgf.cm.

Leerlauf RPM	Reduktionsverhältnis	Belastete RPM	12V Drehmoment (kgf.cm)	24V Drehmoment (kgf.cm)	Getriebelänge (mm)	Motorgewicht (g, ca.)
1538	5.2	1200	1	1.5	26.5	368
571	14	450	3.5	4	32.5	395
296	27	240	6	8	32.5	395
160	50	125	8	10	38.5	430
98	82	80	12	14	38.5	430
58	139	45	22	24	38.5	430
37	218	30	30	35	44.5	460
22	369	18	45	50	44.5	460
16	516	13	65	70	44.5	460
11	721	8.8	100	100	44.5	460

12V Diagrammstrom: 0.5A im Leerlauf und 1.3A am angegebenen Lastbetriebswert. 24V Diagrammstrom: 0.26A im Leerlauf und 0.7A am angegebenen Lastbetriebswert.

Installation und Verwendung

Wählen Sie das Übersetzungsverhältnis unter Verwendung der erforderlichen Lastgeschwindigkeit und des Drehmoments. Ein größeres Übersetzungsverhältnis bietet eine niedrigere Geschwindigkeit und ein höheres Drehmoment. Die elektronische Geschwindigkeitsreduzierung kann das verfügbare Drehmoment verringern. Überlasten Sie den Motor nicht und betreiben Sie ihn nicht im Stillstand: dies kann den Motor oder die Zahnräder beschädigen.

Verwenden Sie eine Stromversorgung und einen Controller, die für die gewählte Spannung und den Betriebsstrom geeignet sind. Die Eingangsbereich der Stromversorgung, der Steckertyp und die Spezifikationen des Controllers sind in den gelieferten Materialien nicht angegeben. Überprüfen Sie diese Details, bevor Sie ein Zubehörpaket auswählen.

Inhalt des Pakets

Ein 36GP-555 Getriebemotor in der ausgewählten Konfiguration, plus nur die Halterung, der Geschwindigkeitsregler und/oder das Netzteil, die ausdrücklich in der ausgewählten Paketoption aufgeführt sind.
