Axisflying Argus Plug-and-Play F7 Flugcontroller, STM32F722, 4 UARTs, Dual BEC 5V/9V, X8 PWM, 16MB Blackbox

Übersicht

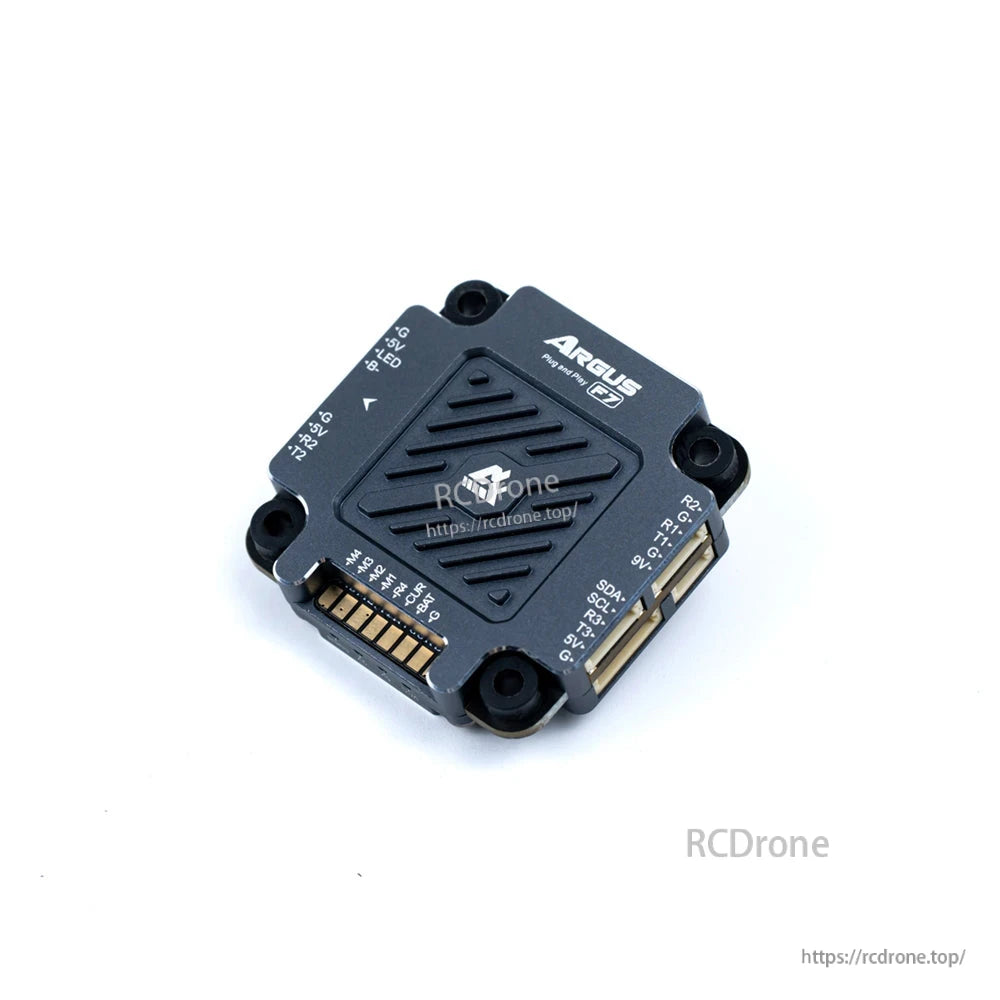

Der Axisflying Argus Plug and Play F7 Flight Controller ist Teil der Argus-Elektronikserie (FC, ESC und Stack). Der FC verwendet einen STM32F722-Prozessor und ist für den Plug-in-Anschluss an gängige FPV-Peripheriegeräte konzipiert, wobei bis zu acht Motorenausgänge für X8-Bauten unterstützt werden. Das Argus-Design verfügt über eine CNC-gefräste Vollaluminiumabdeckung und IP54 staubdichte/wasserspritzgeschützte Eigenschaften; nicht eintauchen oder unter Wasser verwenden. Status-LEDs (Status, 9V, VCC, 5V), ein USB Typ‑C und eine BOOT-Taste sind für eine schnelle Einrichtung und Diagnose vorhanden.

Hauptmerkmale

• IP54 staubdicht und spritzwassergeschützt; die Aluminiumabdeckung vergrößert die Strahlungsfläche für eine schnelle Wärmeableitung.
• Plug-and-Play-Peripherieanschlüsse: HD Air Unit (DJI O3), analoge Kamera, GPS, Empfänger, RGB-LED-Streifen und Summer werden unterstützt.
• Integriertes duales BEC: 5V @2A und 9V @2A; direkte Anschlussunterstützung für die DJI O3 Air Unit.
• Bis zu 8 Motorenausgänge (X8 PWM) zum Aufbau von Oktokopter-Konfigurationen.
• ESC-Sensor unterstützt; kompatibel mit Argus 55A/65A BLHeli_32 3–6S ESCs (96 kHz PWM).
• INAV-Unterstützung neben Betaflight-Konfigurationsabläufen.
• Schnelle Statusüberprüfung über dedizierte LED-Anzeigen und zugängliche BOOT-Taste.

Technische Daten

• Prozessor: STM32F722
• Gyroskop: ICM 42688P
• Blackbox Flash: 16MB
• UART-Ports: 4
• BEC-Ausgänge: 5V @2A und 9V @2A
• Unterstützte Funktionen: ESC-Sensor, HD/Analog-Video, RGB-LED-Streifen, Summer, GPS, X8 PWM
• Schnittstelle und Anzeigen: USB Typ‑C, BOOT-Taste, LED-Anzeigen (Status / 9V / VCC / 5V)
• Argus-Serie ESC-Optionen: 55A oder 65A BLHeli_32, 3–6S, 96 kHz PWM
• Größe (Argus F7 FC): 40.6*40*8 mm
• Gewicht (Argus F7 FC): 8.4g
• Befestigungslöcher: M3-30.5*30.5mm

Was ist enthalten

• ARGUS 65A/55A Pro Stack oder ARGUS 65A/55A Stack (Reguläre Version) X1
• Drahtzubehör:
• 1. FC ESC Kabel X1
• 2. GPS Kabel X1
• 3. DJI Air Einheit Draht X1
• 4. Empfänger Draht X1
• 5. Beeper LED Draht X1
• 6. Analogkamera Kabel X1
• 7. Analog VTX Draht X1
• 8. 5678 Motor Draht X1
• 9. Avatar VTX Draht X1
• 10. XT60 Stromkabel X1
• 11. O Gummiring X4
• 12. Hochdämpfender Gummiring (FC) X4
• 13. Niederdämpfender Gummiring (getrennt) X4
• 14. M3*34 Senkkopfschraube X4
• 15. Ruby 35V 470 Kondensator X1
• 16. SH1.0 6P Kunststoffgehäuse (GPS) X1
• 17. SH1.0 4P Kunststoffgehäuse (GPS) X1

Anwendungen

• FPV-Drohnen, die einen robusten F7-Flugcontroller mit Plug-and-Play Verkabelung benötigen.
• Octocopter (X8) Builds, die acht Motorenausgänge und BLHeli_32 ESCs benötigen.
• HD- und analoge FPV-Setups mit DJI O3 Air Unit oder analogem VTX/Kamera.

Handbücher

• Werksseitige Standard-Portzuordnung: UART1 MSP; UART2 Empfänger; UART3 GPS; UART4 ESC; UART5 Standard; UART6 Standard.
• Board/Sensor-Ausrichtung: Wenn rückwärts installiert, Yaw auf 180° in Flight Control und Sensororientierung einstellen; Speichern und neu starten.
• Empfängerprotokoll: Verwenden Sie CRSF für TBS/ELRS; verwenden Sie SBUS für die DJI FPV-Fernbedienungsserie und andere SBUS-Empfänger.
• Standard Motorrichtung: Motorrotation umkehren (Nr. 1 gegen den Uhrzeigersinn, Nr. 2 im Uhrzeigersinn). Stellen Sie die korrekte Propellerorientierung sicher.
• X8 Setup-Schritte: Mixer auf OCTO X8 einstellen; acht Motorrotationsrichtungen überprüfen; den Motorrichtung/Neuordnung der Motoren-Assistenten verwenden; alle Propeller während des Tests entfernen.
• ESC-Installation: empfohlen, mit der rechten Seite nach oben; wenn der XT60-Anschluss nach vorne zeigt, wenn er nach oben installiert ist, passen Sie die Motorsequenz gemäß dem Betaflight-Assistenten an.
• Kalibrierung des Stromsensors: Stellen Sie den Stromproportionsfaktor auf 400 ein, um relativ genaue OSD-Stromdaten zu erhalten.
• Sicherheit: Entfernen Sie alle Propeller, wenn Sie sich mit Betaflight verbinden; das Flashen von benutzerdefinierter Firmware kann Instabilität verursachen.

Details

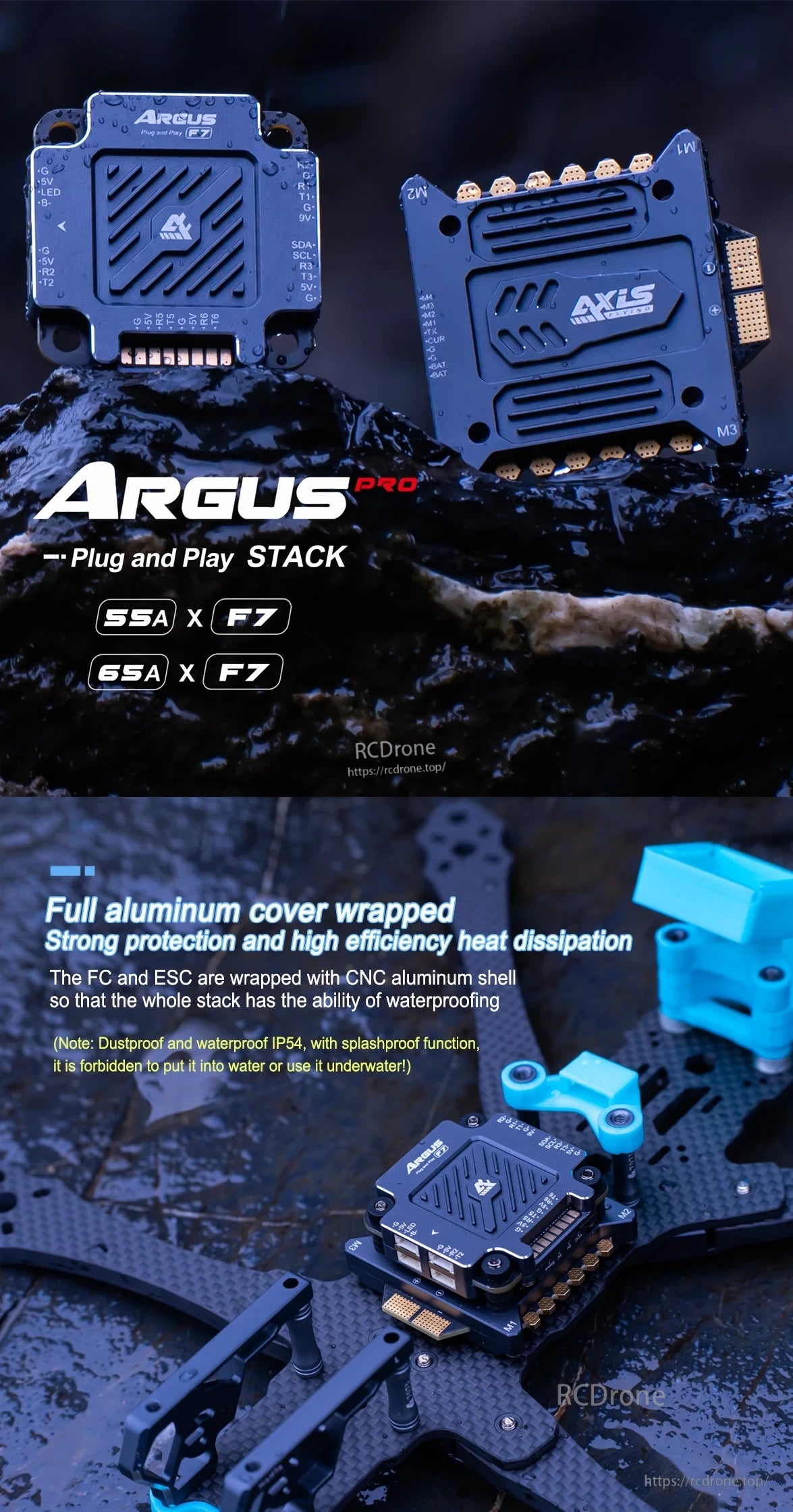

Das Argus Pro Plug and Play STACK bietet 55A &und 65A F7-Optionen, vollständige Aluminiumabdeckung, IP54 wasserdicht, staubdicht, spritzwassergeschützt und effiziente Wärmeableitung. Nicht für den Einsatz unter Wasser geeignet. (39 Wörter)

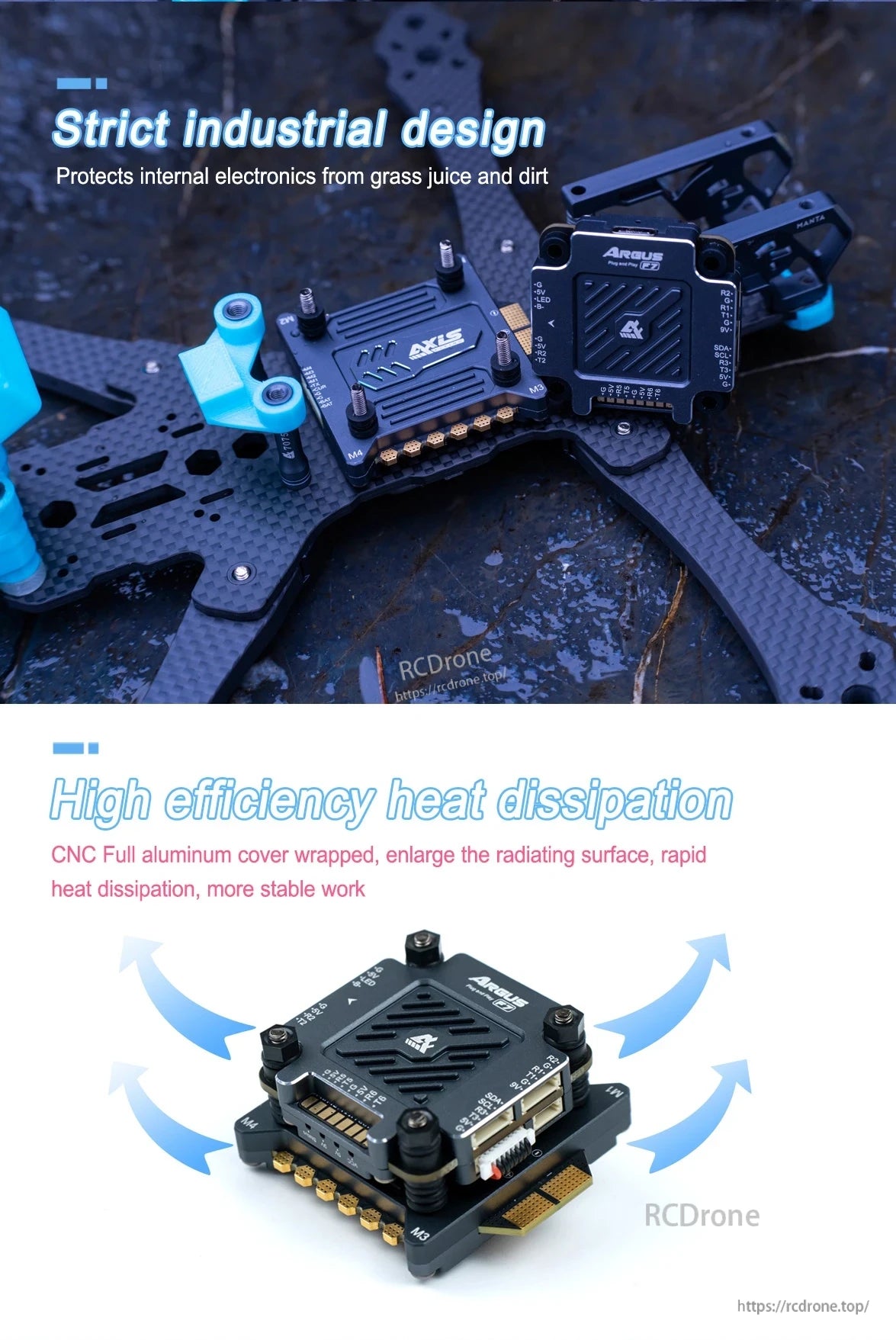

Der Argus F7 Flight Controller hat ein industrielles Design, das die Elektronik vor Schmutz und Gras-Saft schützt. Seine CNC-Aluminiumabdeckung ermöglicht eine effiziente Wärmeableitung und sorgt für stabile Leistung unter anspruchsvollen Bedingungen.

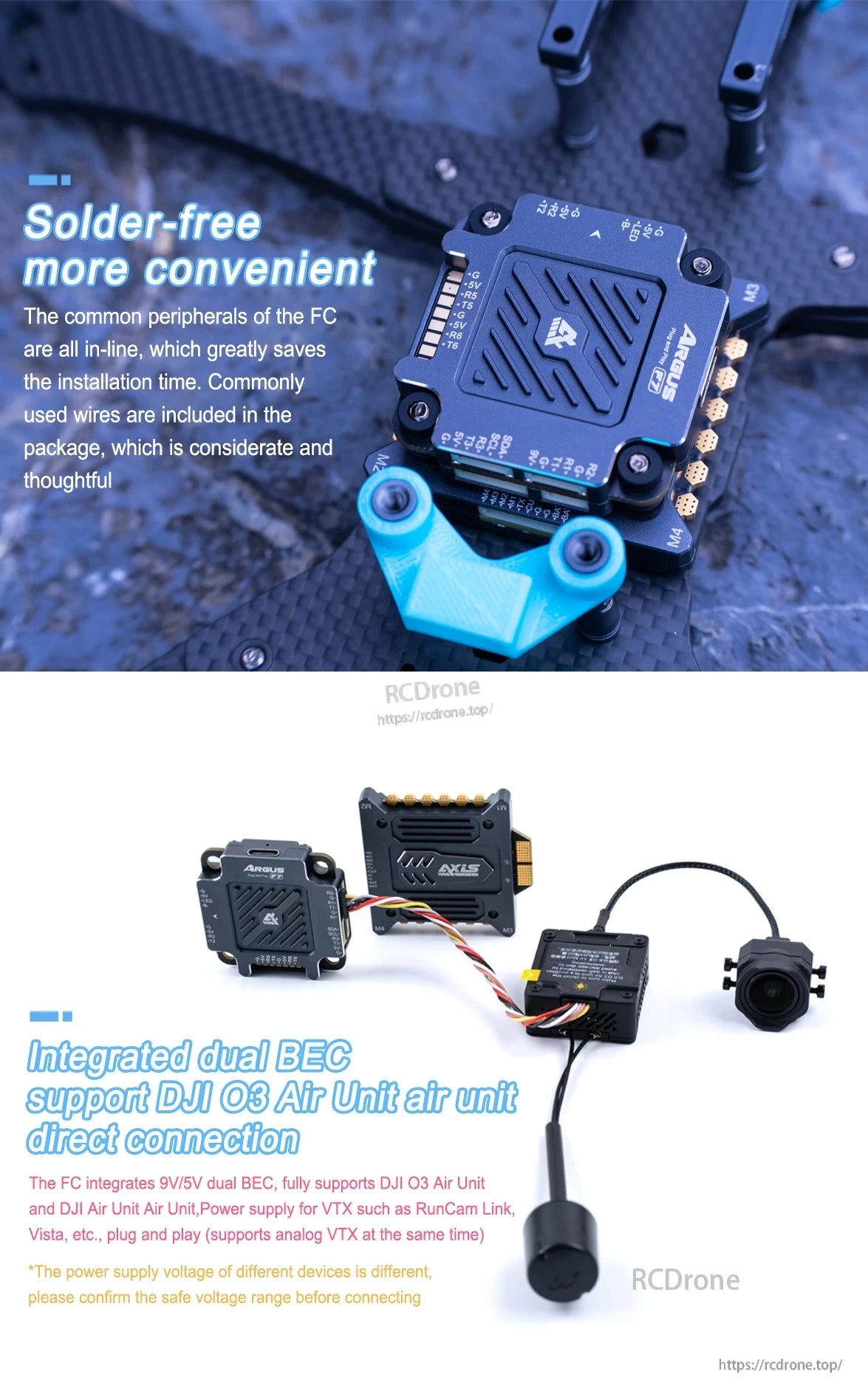

Das lötfreie Design mit Inline-Peripheriegeräten spart Installationszeit.Beinhaltet gängige Kabel. Integrierter 9V/5V Dual-BEC unterstützt DJI O3 Air Unit und VTX-Geräte wie RunCam Link, Vista. Plug and Play mit Unterstützung für analoge VTX. Bestätigen Sie den sicheren Spannungsbereich vor der Verbindung.

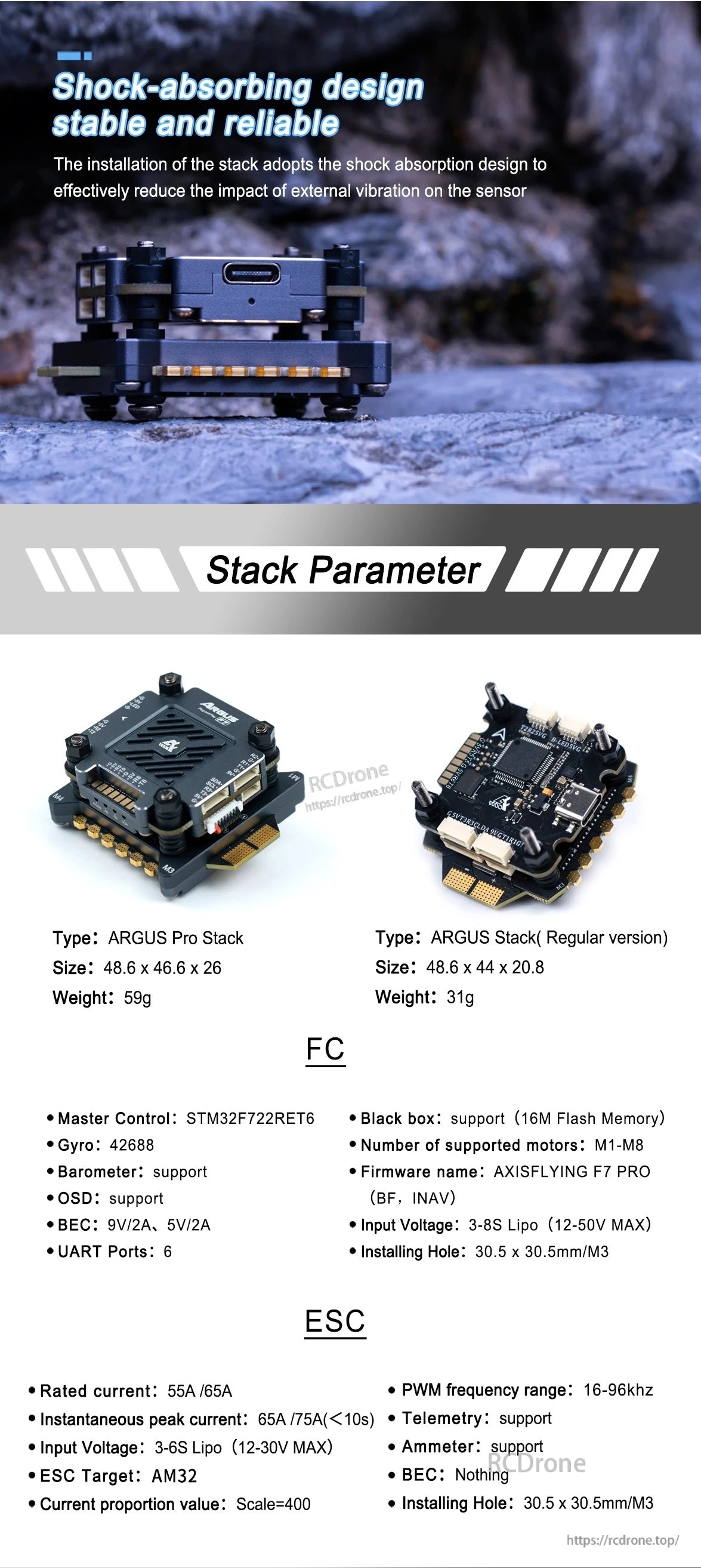

Der Argus F7 Flugcontroller hat ein schockabsorbierendes Design und ist in Pro- und Regular-Stack-Versionen erhältlich. Merkmale: STM32F722 MCU, 42688 Gyroskop, Barometer, OSD-Unterstützung, 55A/65A ESC und 3-8S LiPo-Kompatibilität.

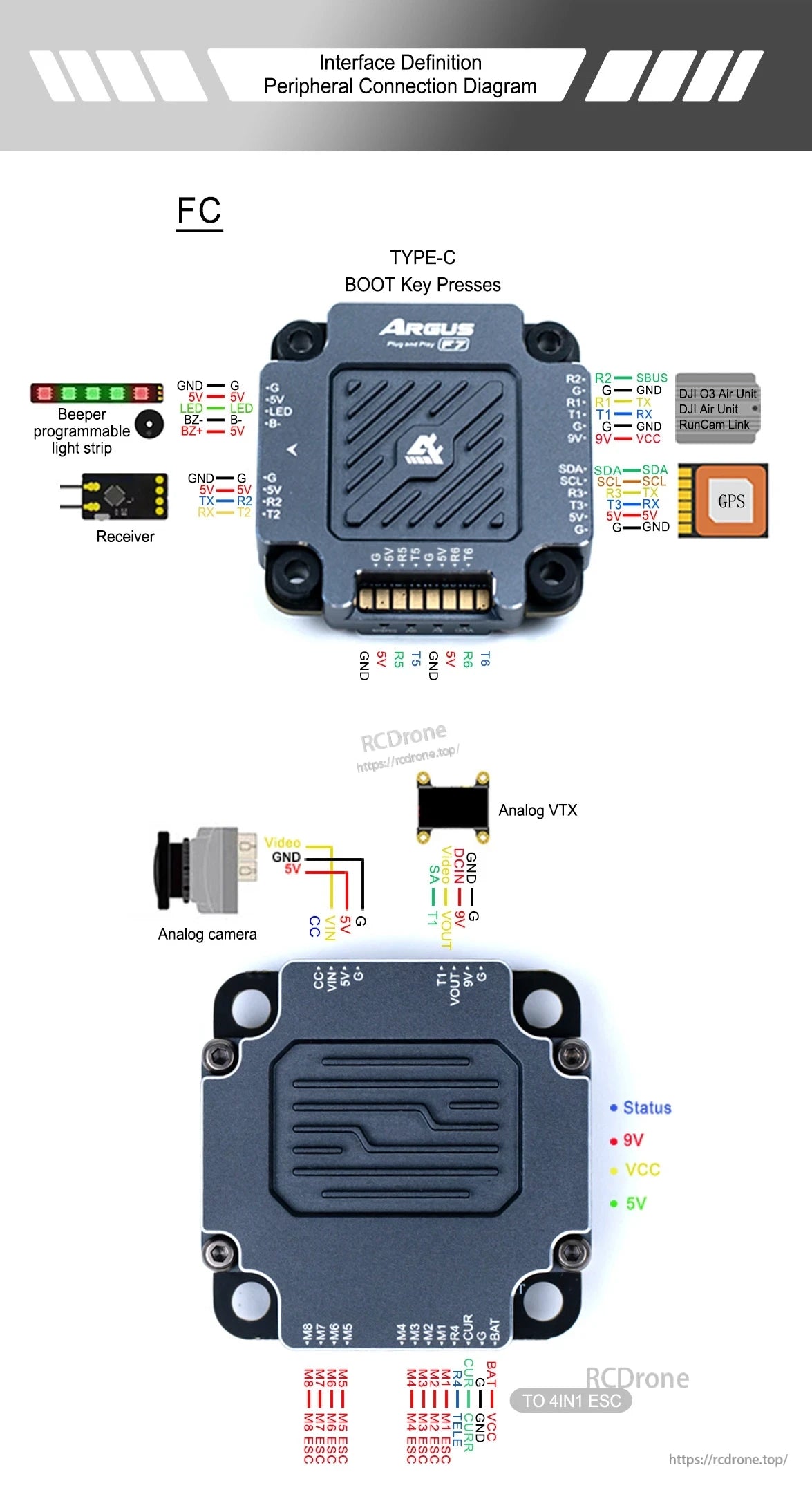

Diagramm der Argus F7 Flugcontroller-Schnittstelle. Beinhaltet periphere Verbindungen für Empfänger, GPS, Kamera, VTX und ESC. Bezeichnet die Pinbelegungen für Strom-, Signal- und Erdungsverbindungen. Verfügt über einen TYPE-C-Anschluss und eine BOOT-Taste.

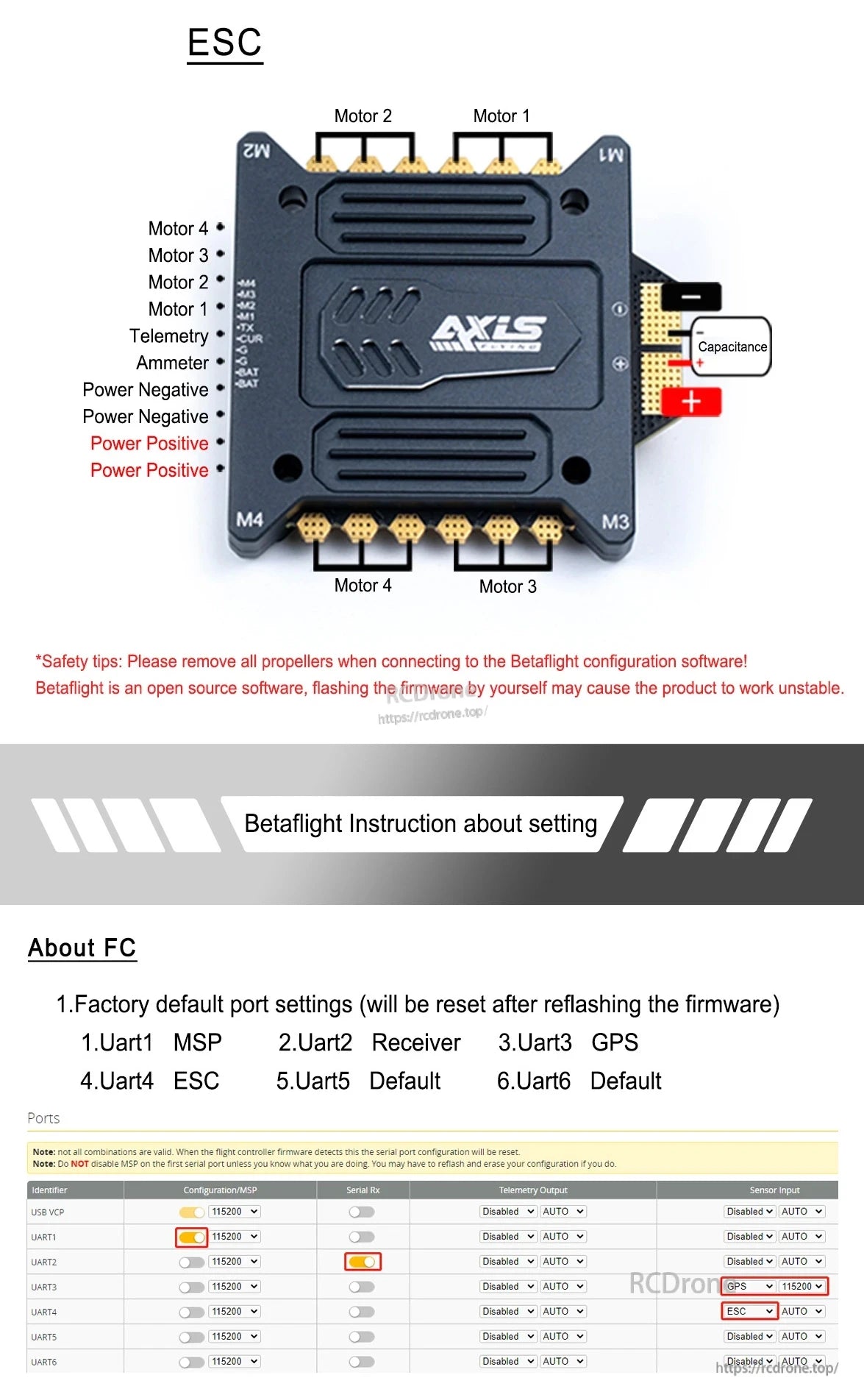

Verdrahtungsdiagramm für AXL5 ESC mit Motor- und Strombezeichnungen. Sicherheitstipps für die Betaflight-Konfiguration. Standard UART-Einstellungen: UART1 MSP, UART2 Empfänger, UART3 GPS, UART4 ESC. Beinhaltet Tabelle zur seriellen Port- und Sensor-Konfiguration.

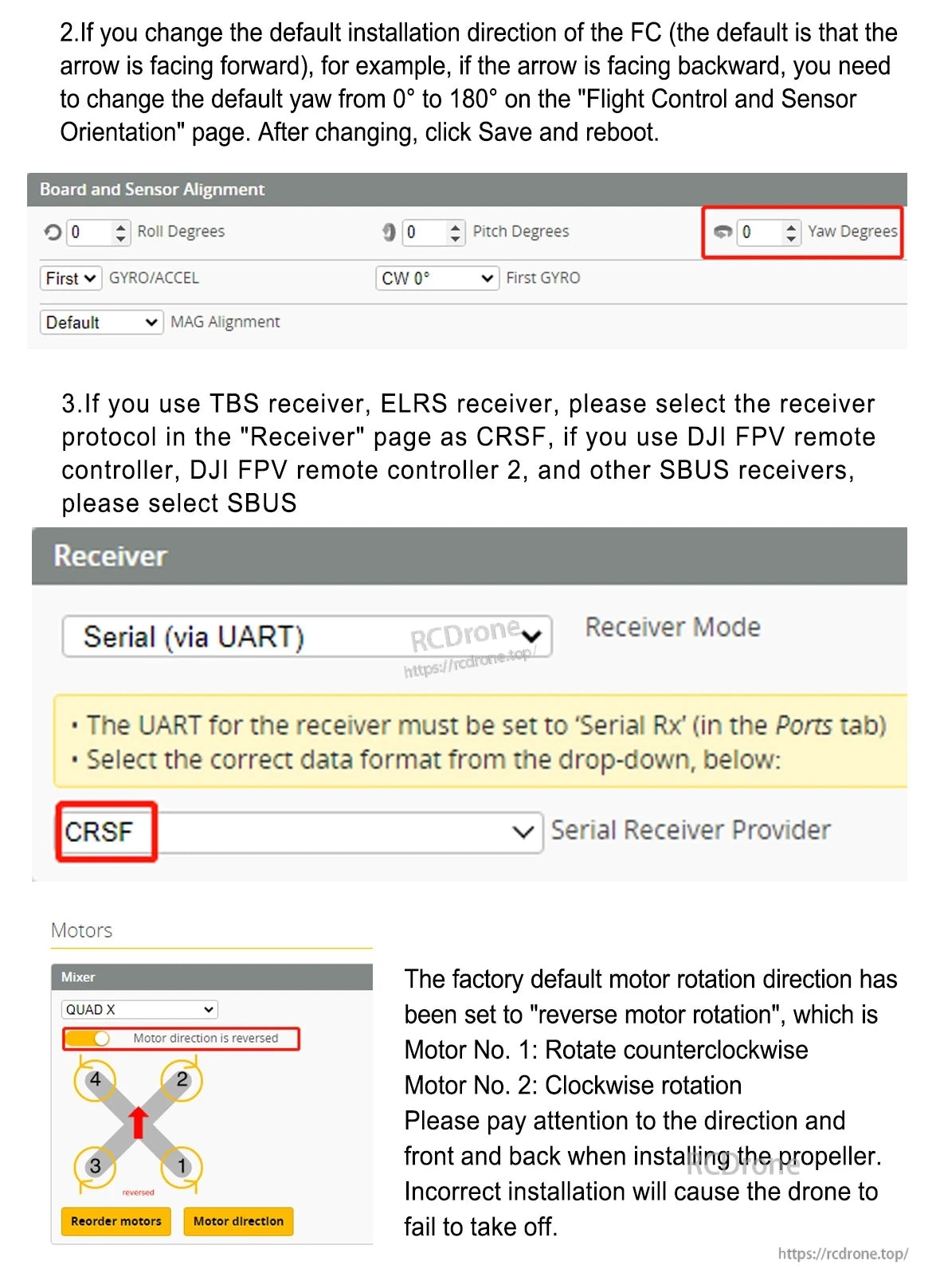

Stellen Sie die Ausrichtung des Flugcontrollers ein, setzen Sie das Empfängerprotokoll auf CRSF oder SBUS, konfigurieren Sie die Drehrichtung der Motoren und stellen Sie sicher, dass die Propeller korrekt installiert sind, um einen ordnungsgemäßen Betrieb der Drohne zu gewährleisten.

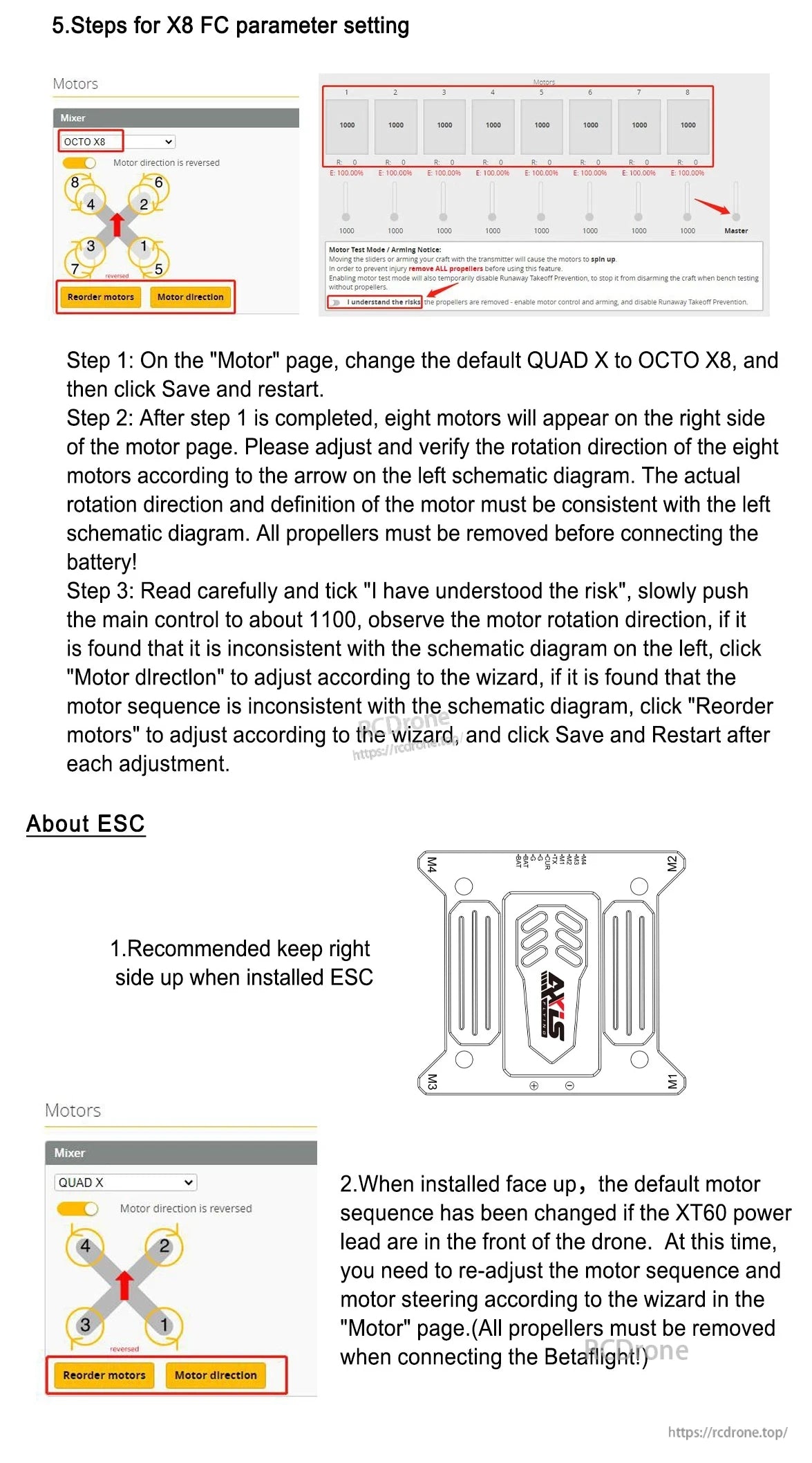

Anweisungen zur Einstellung der X8 FC-Parameter: Ändern Sie den Mixer auf OCTO X8, passen Sie die Motorrichtungen und die Reihenfolge mit dem Assistenten an, überprüfen Sie die Drehung und stellen Sie sicher, dass die ESCs korrekt installiert sind. Entfernen Sie die Propeller vor dem Testen.

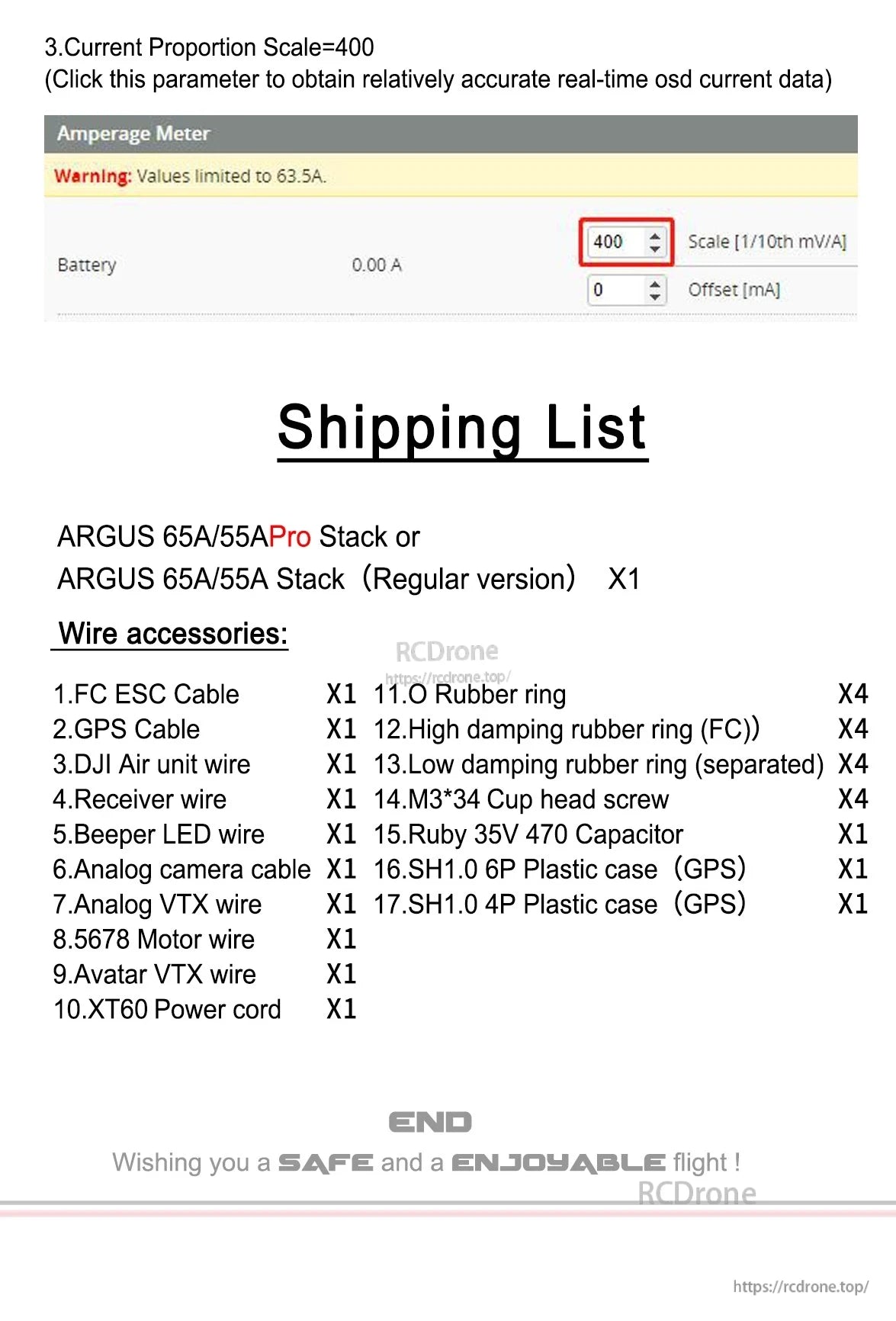

ARGUS 65A/55A Pro oder reguläre Flugcontroller-Stapel mit Zubehör, einschließlich Kabeln, Gummiringen, Schrauben, Kondensator und Kunststoffgehäusen. Der aktuelle Maßstab ist auf 400 eingestellt, um genaue Echtzeitdaten zu erhalten. Die Versandliste enthält alle Komponenten für die Montage und einen sicheren Flug.
