Beitian BE-166 M10050 GNSS Flugsteuerungsmodul mit integrierter Patch-Antenne für UAV-Positionierungssysteme
Beitian BE-166 M10050 GNSS Flugsteuerungsmodul mit integrierter Patch-Antenne für UAV-Positionierungssysteme
Beitian
Verfügbarkeit für Abholungen konnte nicht geladen werden
Übersicht

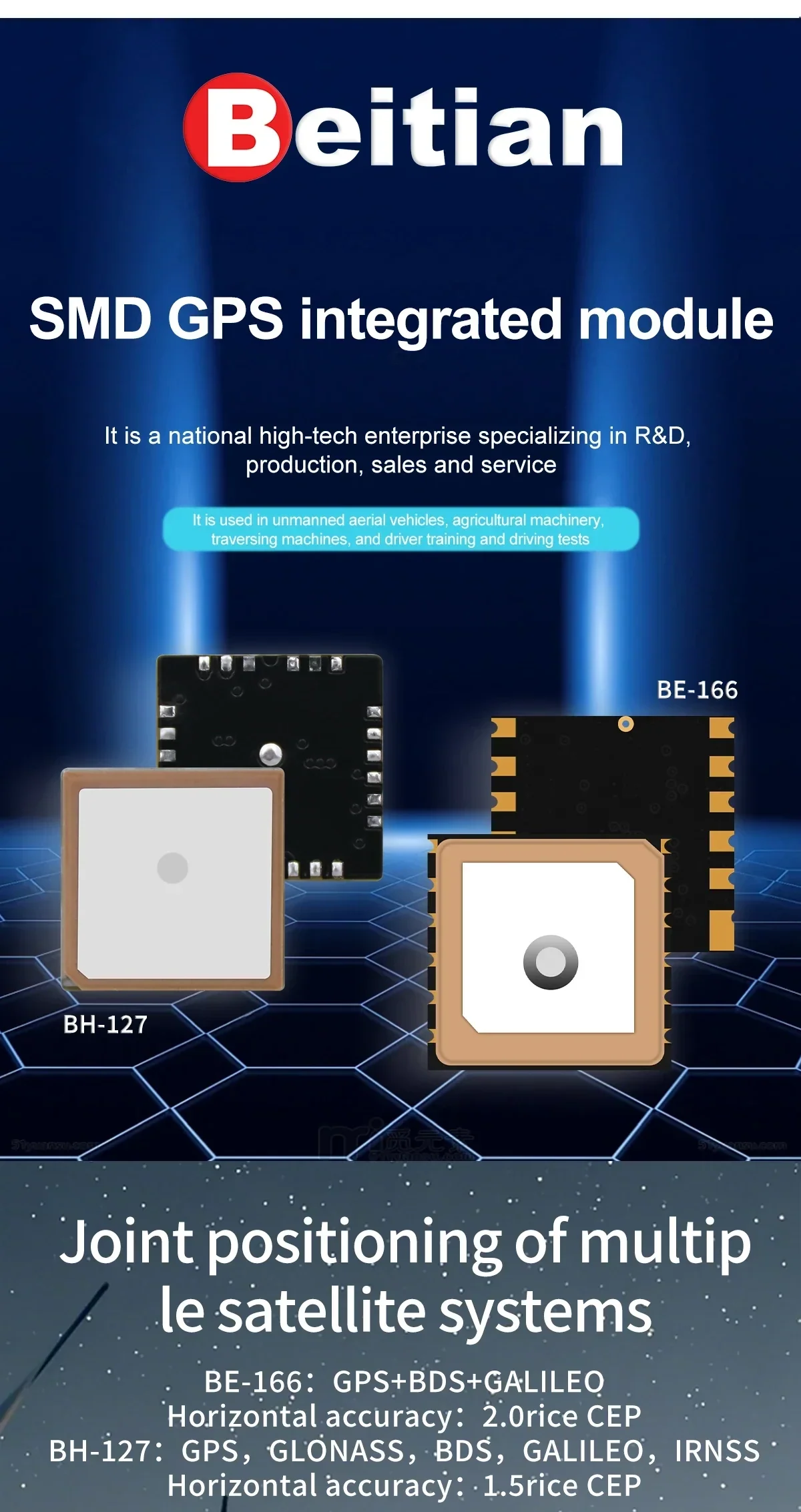

Beitian BE-166 ist ein GNSS-Flugsteuerungsmodul mit einer integrierten M10050-Keramikpatchantenne für kompakte Positionierungssysteme. Es verwendet ein 12-poliges SMD-Gehäuse und ist für die serielle GNSS-Datenausgabe in eingebetteten Navigations- und Steuerungssystemen konzipiert.
Der Empfängertyp unterstützt GPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C und SBAS L1 C/A, einschließlich WAAS, EGNOS, MSAS und GAGAN. Das Modul bietet eine Multi-Konstellations-Positionierung mit TTL-Pegel-Ausgang.
Hauptmerkmale
- Integriertes Patch-GNSS-Antennenmodul für kompakte Installationen.
- Unterstützt den Empfang von GPS-, BDS-, Galileo-, QZSS- und SBAS-Signalen.
- Niedrigenergie-Design mit einem Strom von 30mA/3.3V und einem Stromverbrauch von unter 100mW.
- Unterstützt FLASH-Speicher, Schlafmodus, Warmstart und Software-Updates über den seriellen Port von einem Host-Computer.
- Beinhaltet Antennenerkennung und Kurzschlussschutzfunktionen.
- 1PPS-Ausgang kann zur Synchronisation oder Zeitmessung verwendet werden.
- Kleine Größe und einfach zu bedienen für eingebettete Positionierungsanwendungen.

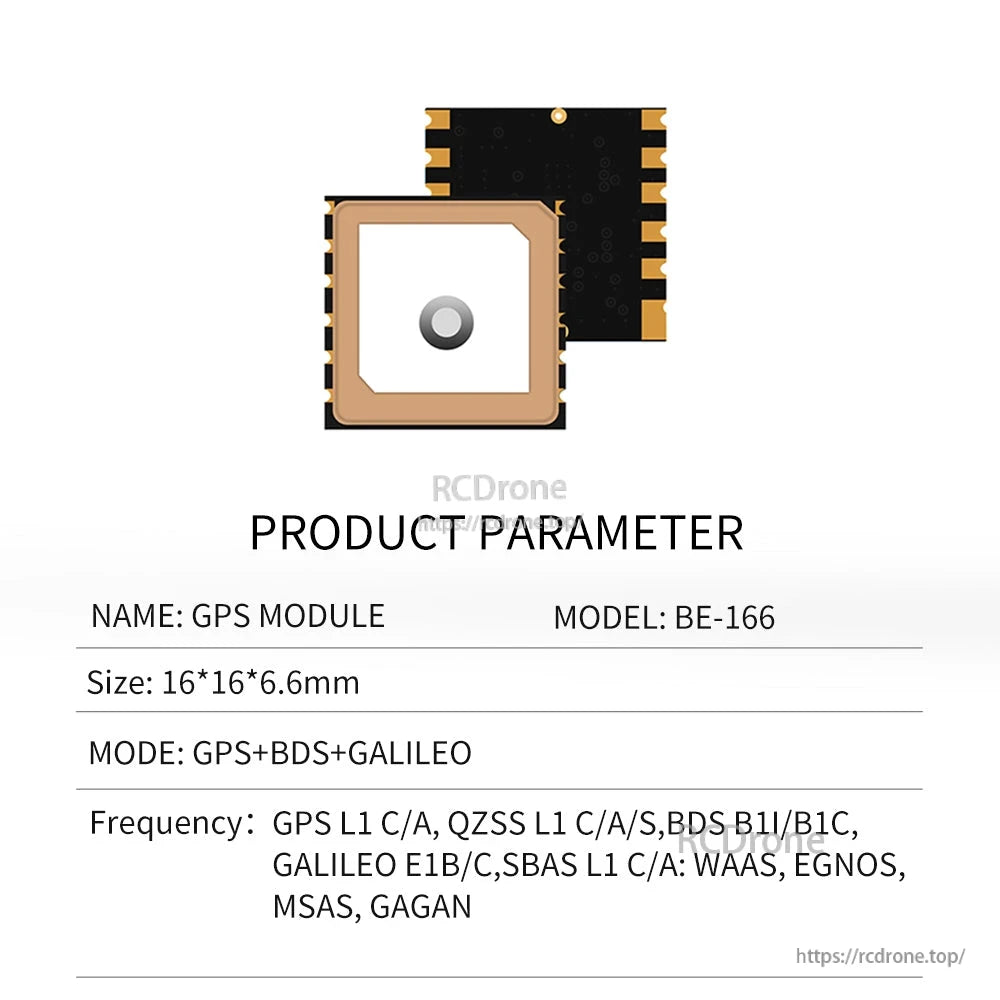

Technische Daten
| Modell | BE-166 |
|---|---|
| Chip | M10050 |
| Empfängertyp | GPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN |
| Empfindlichkeit | Kaltstart -148dBm; Warmstart -160dBm |
| Horizontal | 2,0 m CEP |
| Geschwindigkeit | 0,05 m/s |
| Dynamische Richtung | 0.3 deg |
| PPS-Zeitgenauigkeit | RMS 30ns; 99% 60ns |
| Kaltstart | 27s |
| Warmstart | 1s |
| Wiedererfassung | 1s |
| Baudrate (bps) | 4800bps - 921600bps, Standard 115200bps |
| Ausgangsniveau | TTL-Niveau |
| Ausgangsprotokoll | NMEA, UBX |
| Aktualisierungsfrequenz | 0.25Hz - 18Hz, Standard 1Hz |
| FLASH | Mit FLASH |
| Sekundenimpuls | 0.25 Hz bis 10 MHz |
| Arbeitsbeschränkungen | Höhe 80.000m; Geschwindigkeit 500m/s; Gravitationsbeschleunigung <4g |
| Spannung | DC 2.7V-3.6V, typisch 3.3V |
| Strom | 30mA/3.3V |
| Größe | 16*16*6.6mm |
| Gewicht | 6g |
| Stecker | 12-poliges SMD-Paket |
| Betriebstemperatur | -40 C bis +85 C |
| Lagertemperatur | -40 C bis +105 C |
| Dicke der Keramikantenne | 4mm |

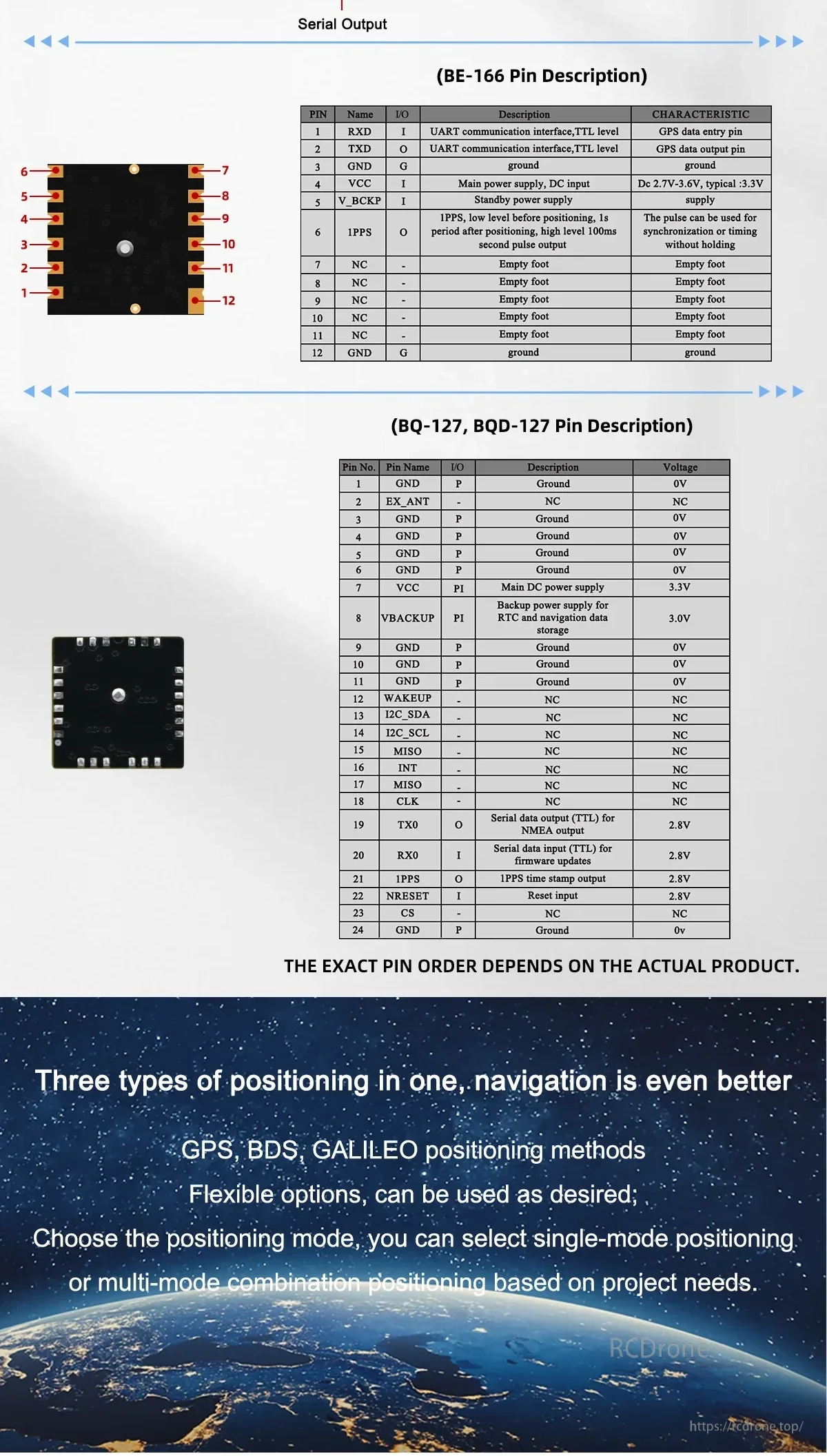

Pin-Beschreibung
| Pin | Name | I/O | Beschreibung |
|---|---|---|---|
| 1 | RXD | I | UART-Kommunikationsschnittstelle, TTL-Niveau; GPS-Daten-Eingangspin |
| 2 | TXD | O | UART-Kommunikationsschnittstelle, TTL-Niveau; GPS-Daten-Ausgangspin |
| 3 | GND | G | Erde |
| 4 | VCC | I | Hauptstromversorgung, DC-Eingang; DC 2.7V-3.6V, typischerweise 3.3V |
| 5 | V_BCKP | I | Standby-Stromversorgung |
| 6 | 1PPS | O | 1PPS Niedrigpegel vor der Positionierung, 1s Periode nach der Positionierung, Hochpegel 100ms Pulsausgabe; Puls kann zur Synchronisation oder Zeitmessung ohne Halten verwendet werden |
| 7 | NC | - | Leerer Fuß |
| 8 | NC | - | Leerer Fuß |
| 9 | NC | - | Leerer Fuß |
| 10 | NC | - | Leerer Fuß |
| 11 | NC | - | Leerer Fuß |
| 12 | GND | G | Erde |
Die genaue Pinbelegung hängt vom tatsächlichen Produkt ab.Für Dokumentenanfragen oder Integrationssupport kontaktieren Sie [email protected].
Applications
Geeignet für UAV- und FPV-Drohnen, Flugsteuerung, Luftvermessung und Kartierung, Präzisionslandwirtschaft, geodätische Vermessung, Deformationsüberwachung, maritime Navigation, Automobilpositionierung, industrielle IoT, Timing-Synchronisation, Robotik und Arduino DIY-Projekte.
Details
Integrierte GNSS-Positionierung für kompakte UAV- und eingebettete Navigationssysteme.
Kompaktes Patch-Antennendesign hält das Modul klein und unterstützt gleichzeitig präzise Positionierung.
Multi-Konstellationsempfang hilft, die Verfügbarkeit in verschiedenen Betriebsumgebungen zu verbessern.

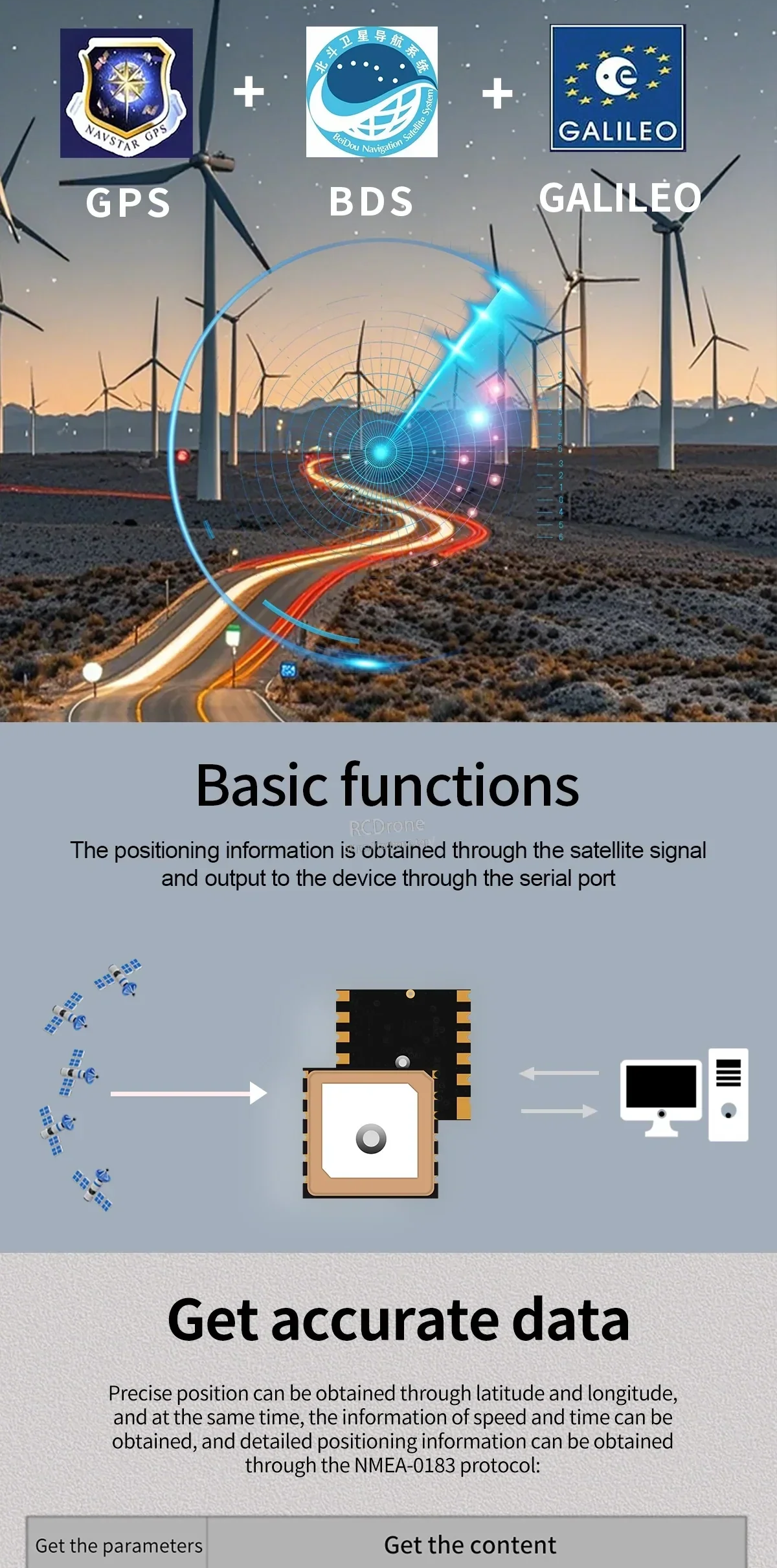

Positionsdaten werden über den seriellen Port gesendet, um eine einfache Integration mit Hostgeräten zu ermöglichen.
Die kleine Stellfläche unterstützt enge Layouts, bei denen Platz und Energieverbrauch wichtig sind.

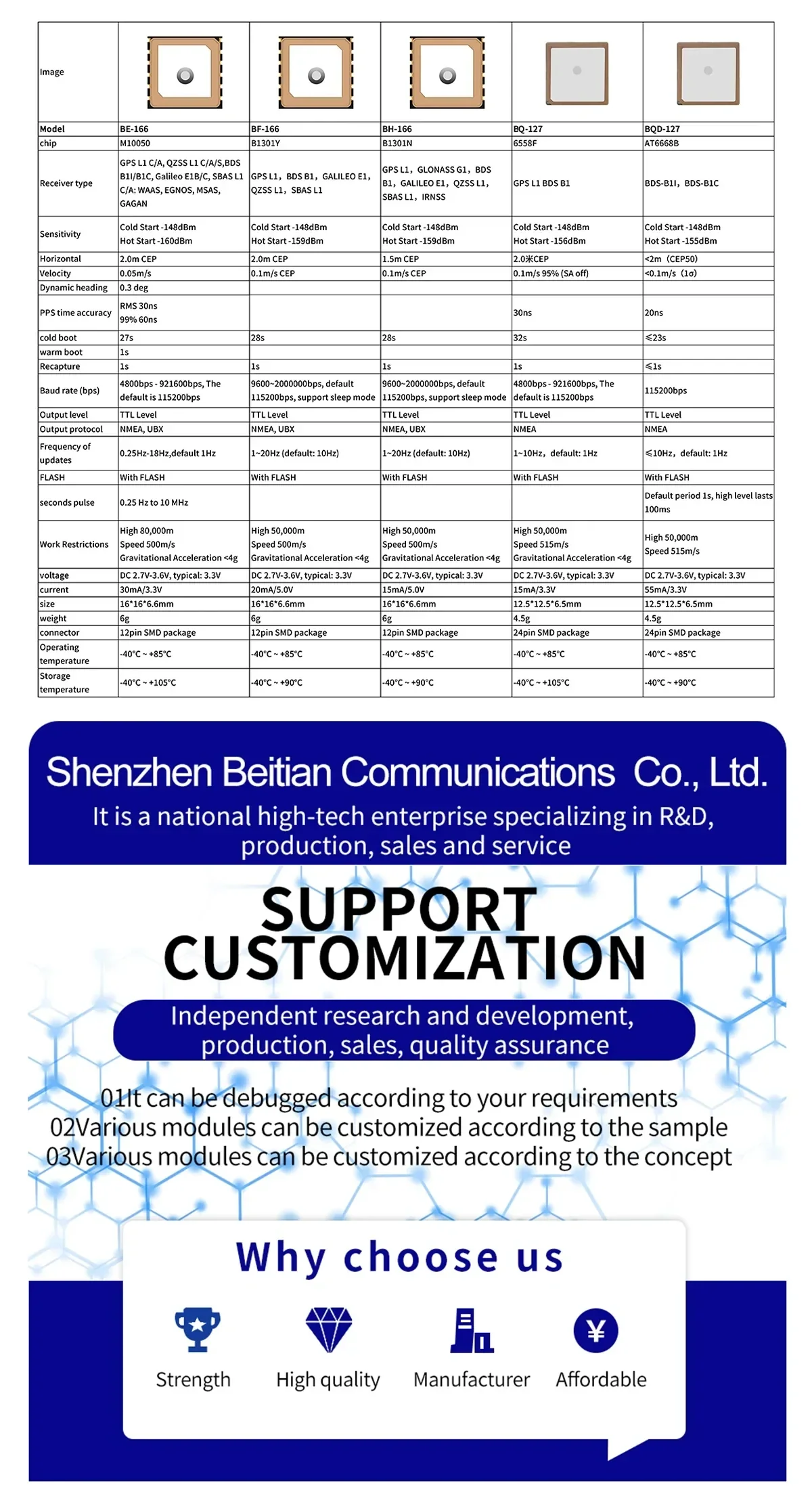

Unterstützung bei der Anpassung ist für Produktanpassungen und sekundäre Entwicklungsbedürfnisse verfügbar.

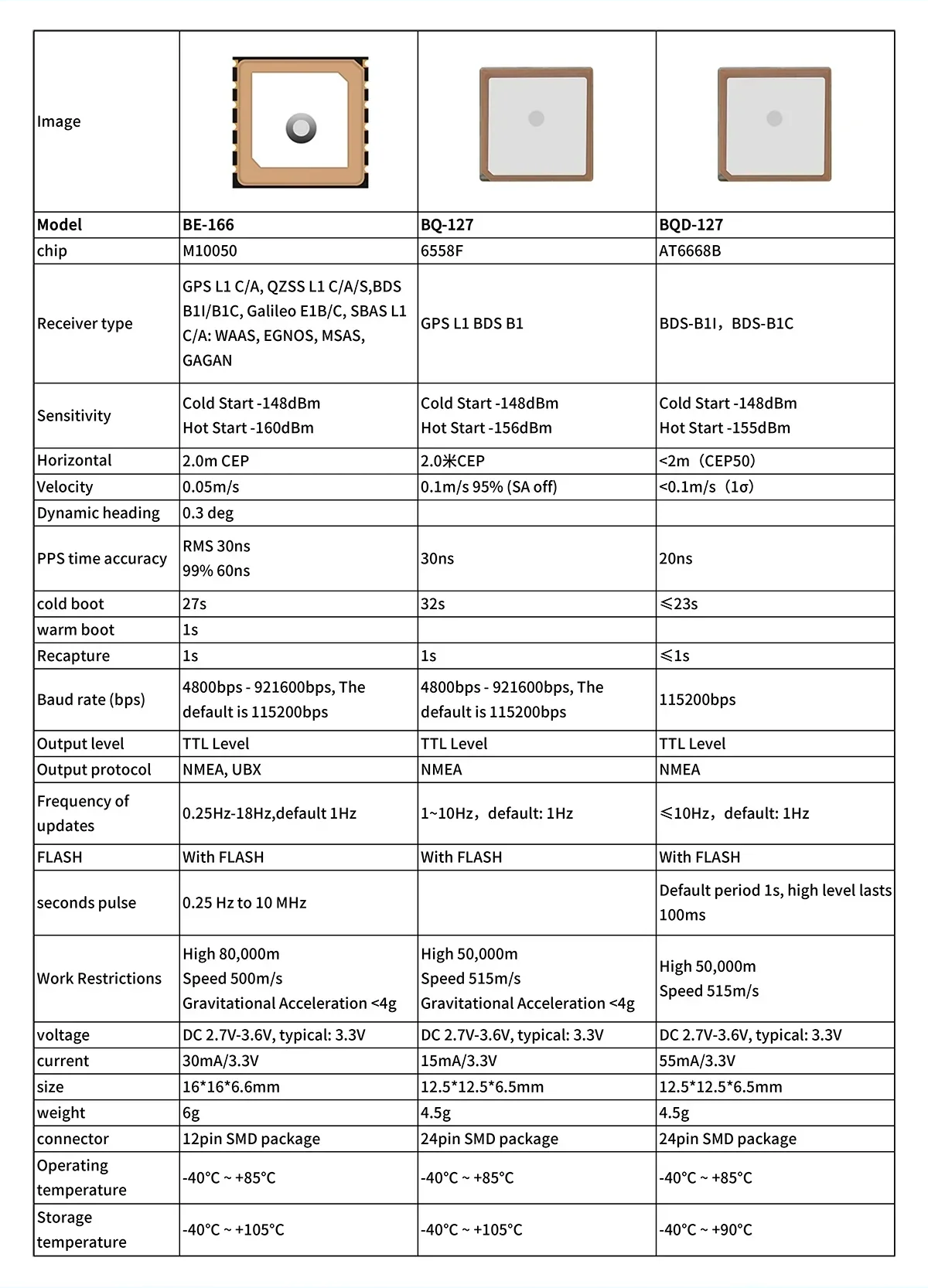

Die Spezifikationsdetails heben das BE-166-Paket, den Empfängertyp und die Betriebsbereiche hervor.
Entwickelt für kompakte UAV-Installationen, passt das Modul in Drohnen- und Festflügel-Navigationssysteme.

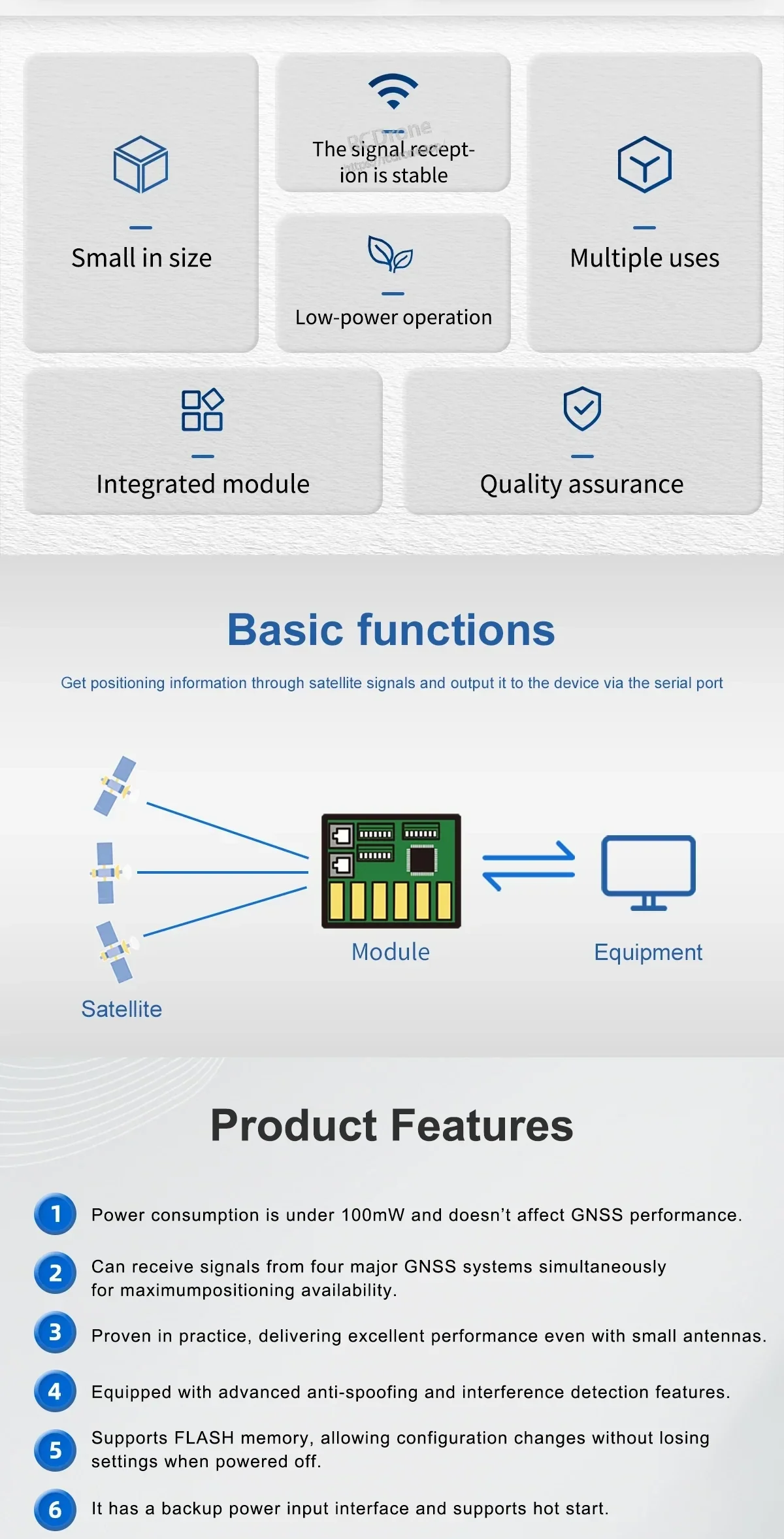

Zu den Kernfunktionen gehören der Betrieb mit niedrigem Stromverbrauch, das integrierte Antennendesign und die serielle Ausgabe.

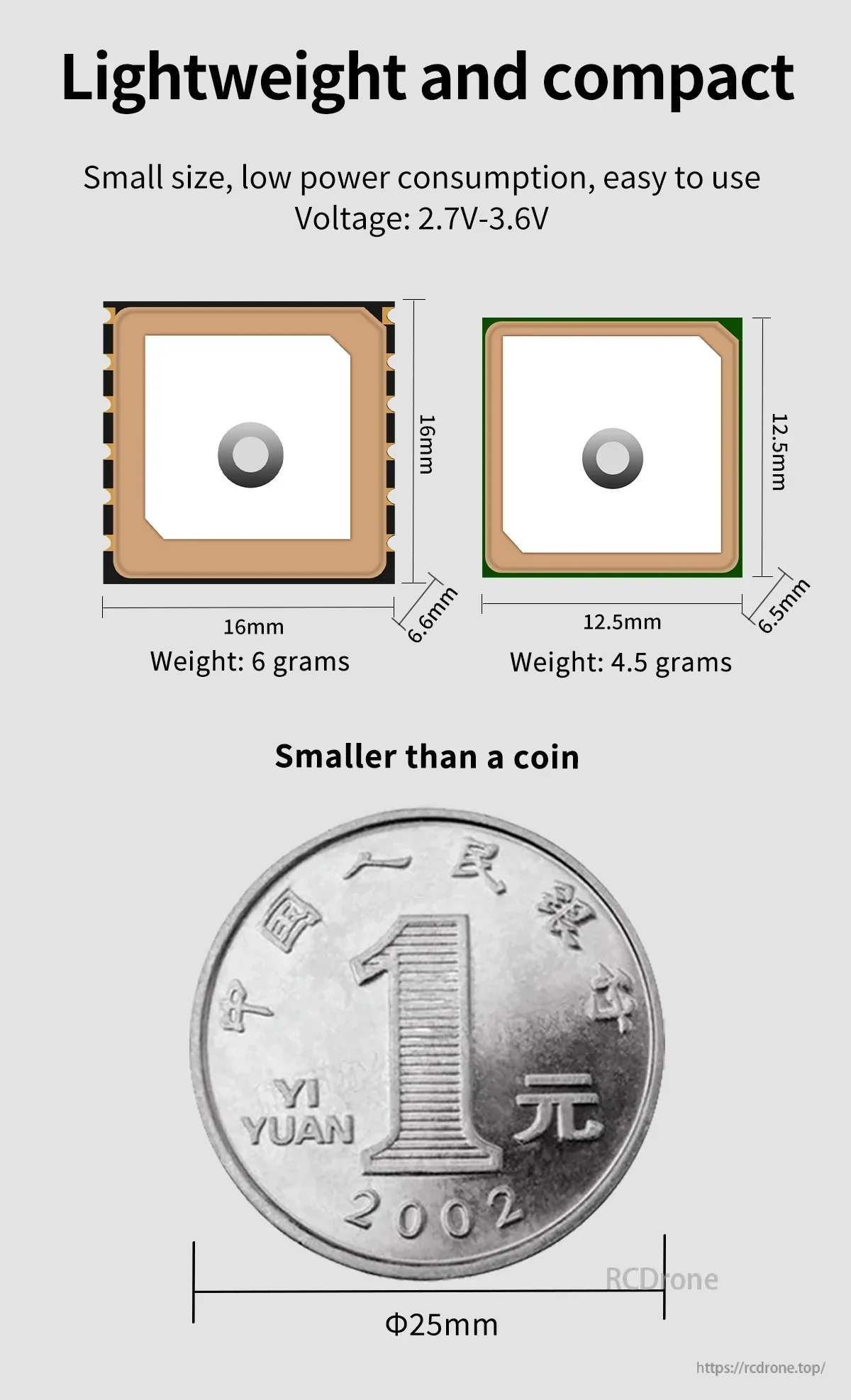

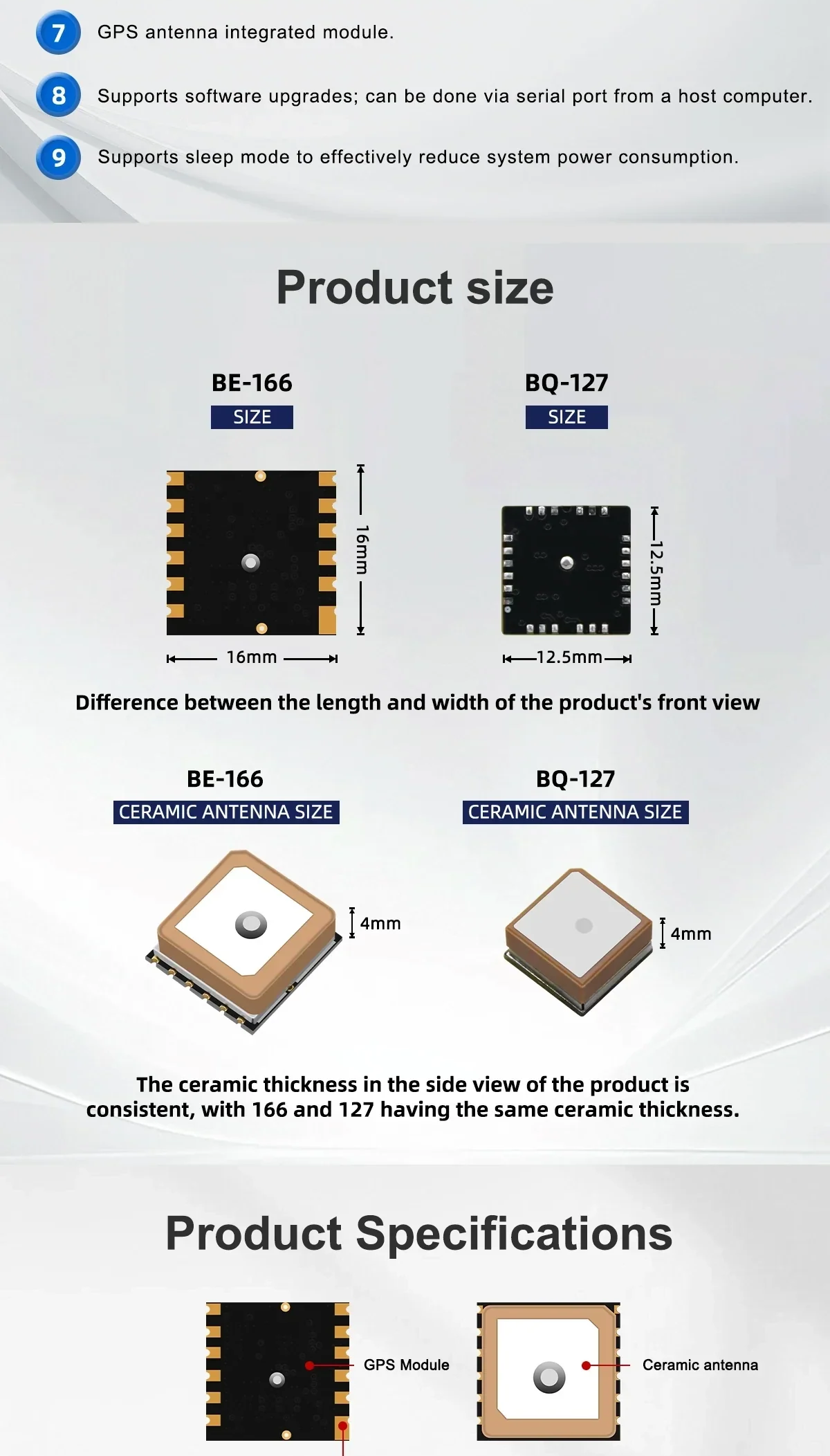

Dimensionale Referenzen erleichtern die Planung des Gehäuseabstands und des PCB-Layouts.

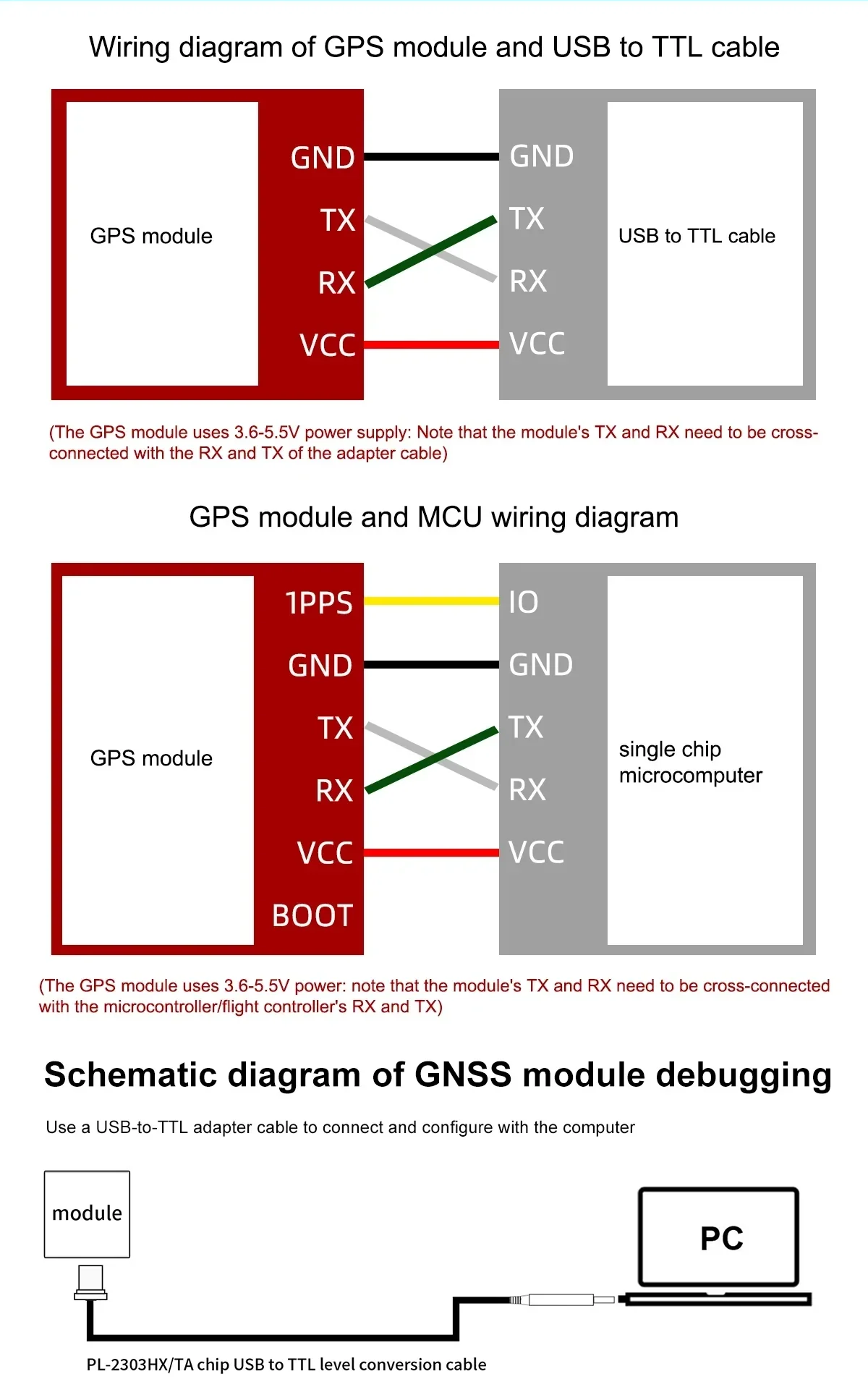

Pin- und Verdrahtungsreferenzen unterstützen die Einrichtung mit Flugsteuerungen, USB-zu-TTL-Adaptern und PCs.

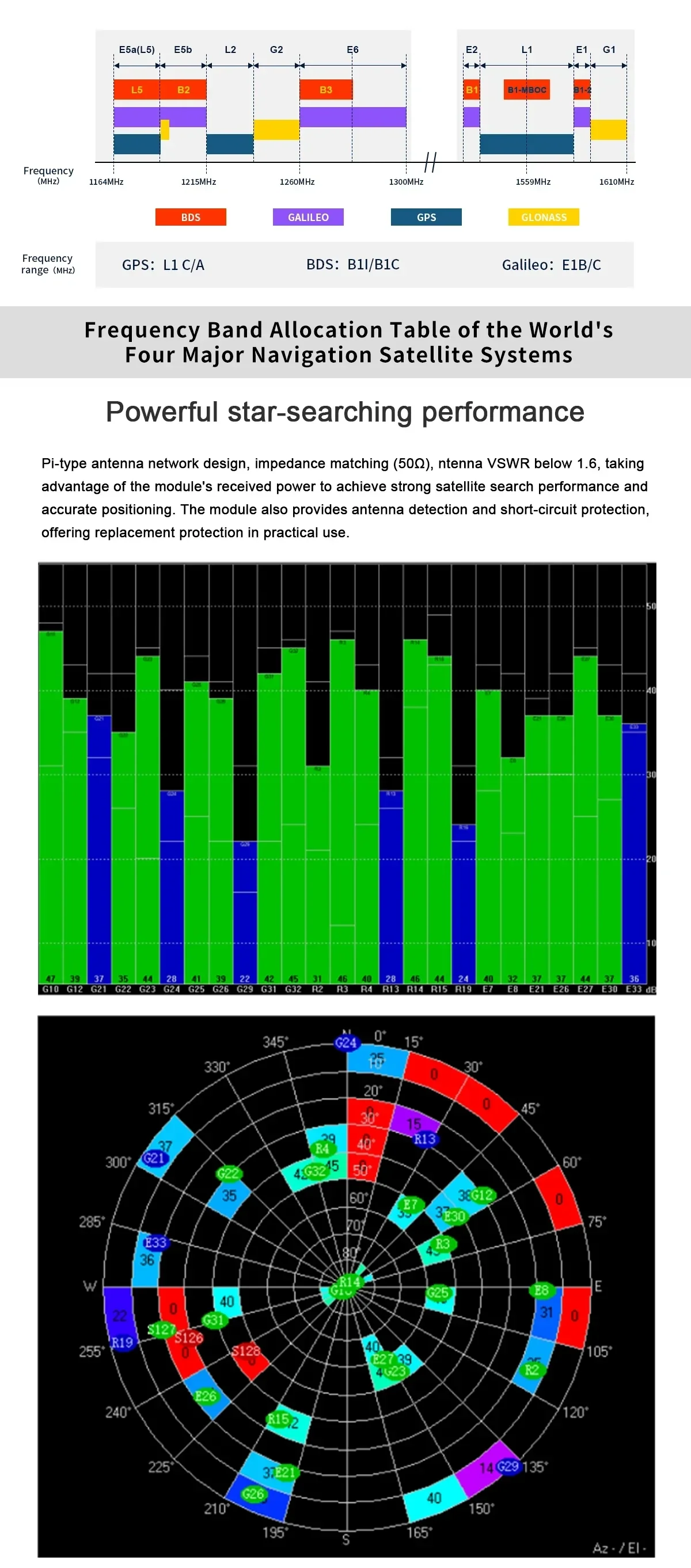

Die Signalbandabdeckung unterstützt GPS-, BDS- und Galileo-Empfang für Navigationszwecke.

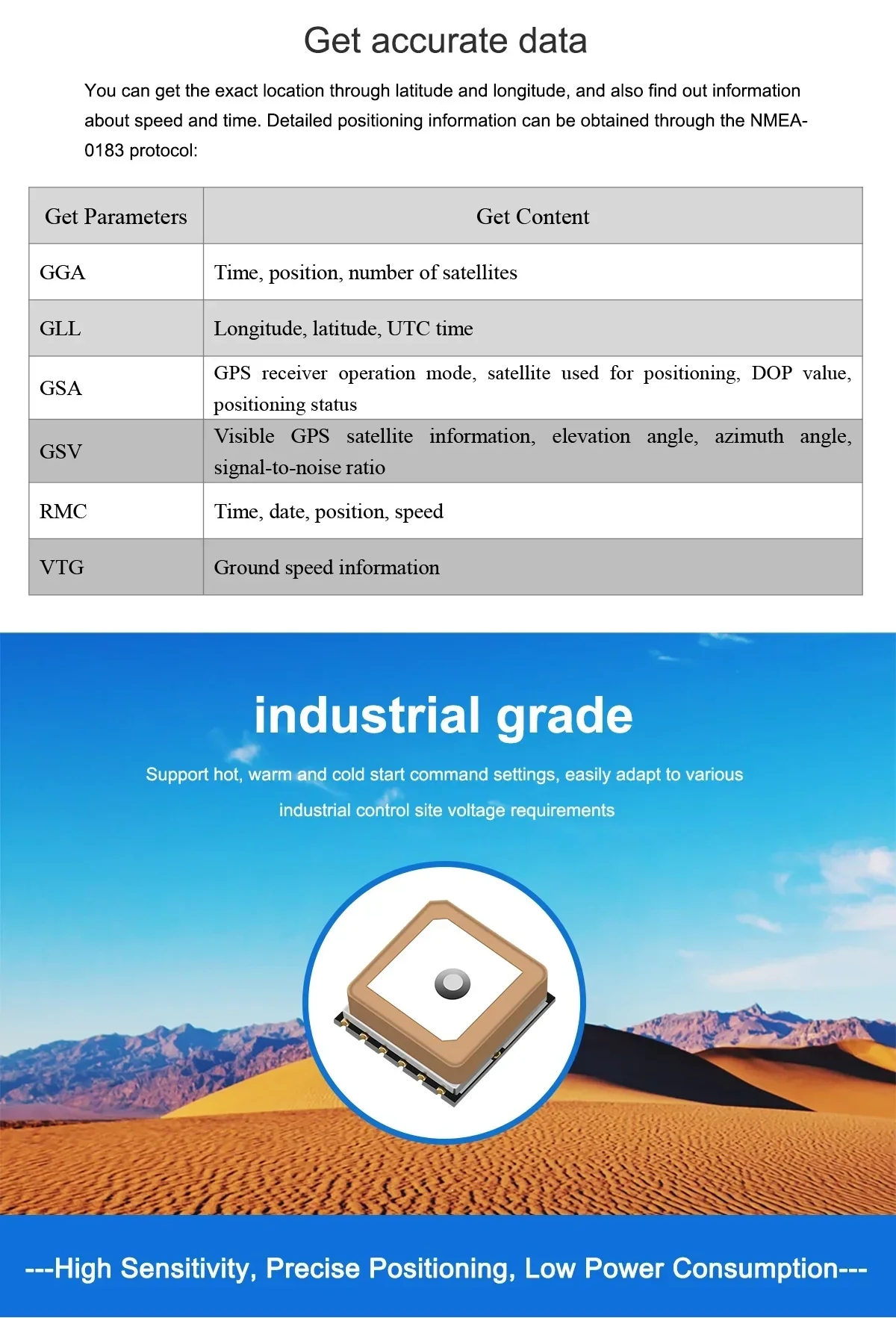

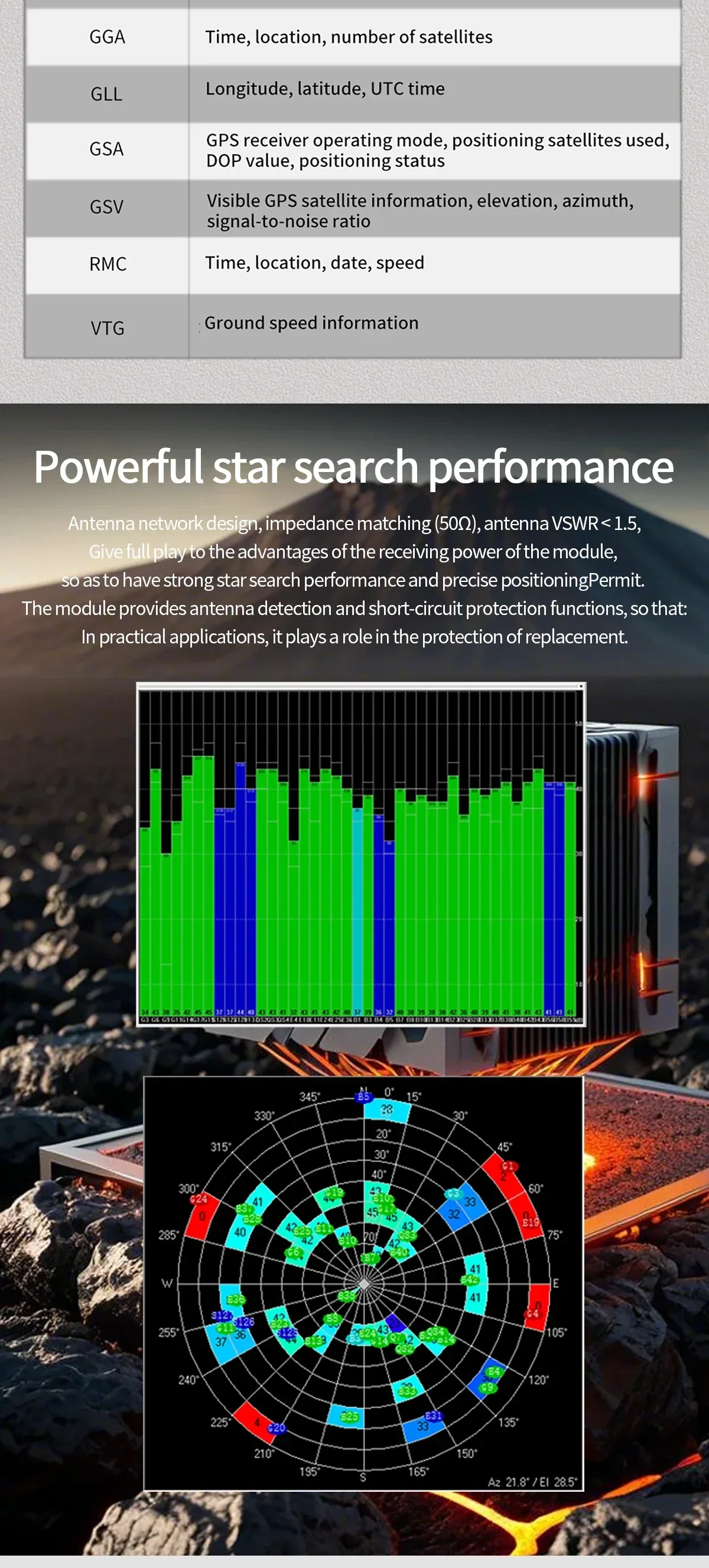

NMEA-0183-Ausgabe macht das Modul praktisch für Geräte, die standardisierte Positionsdaten benötigen.

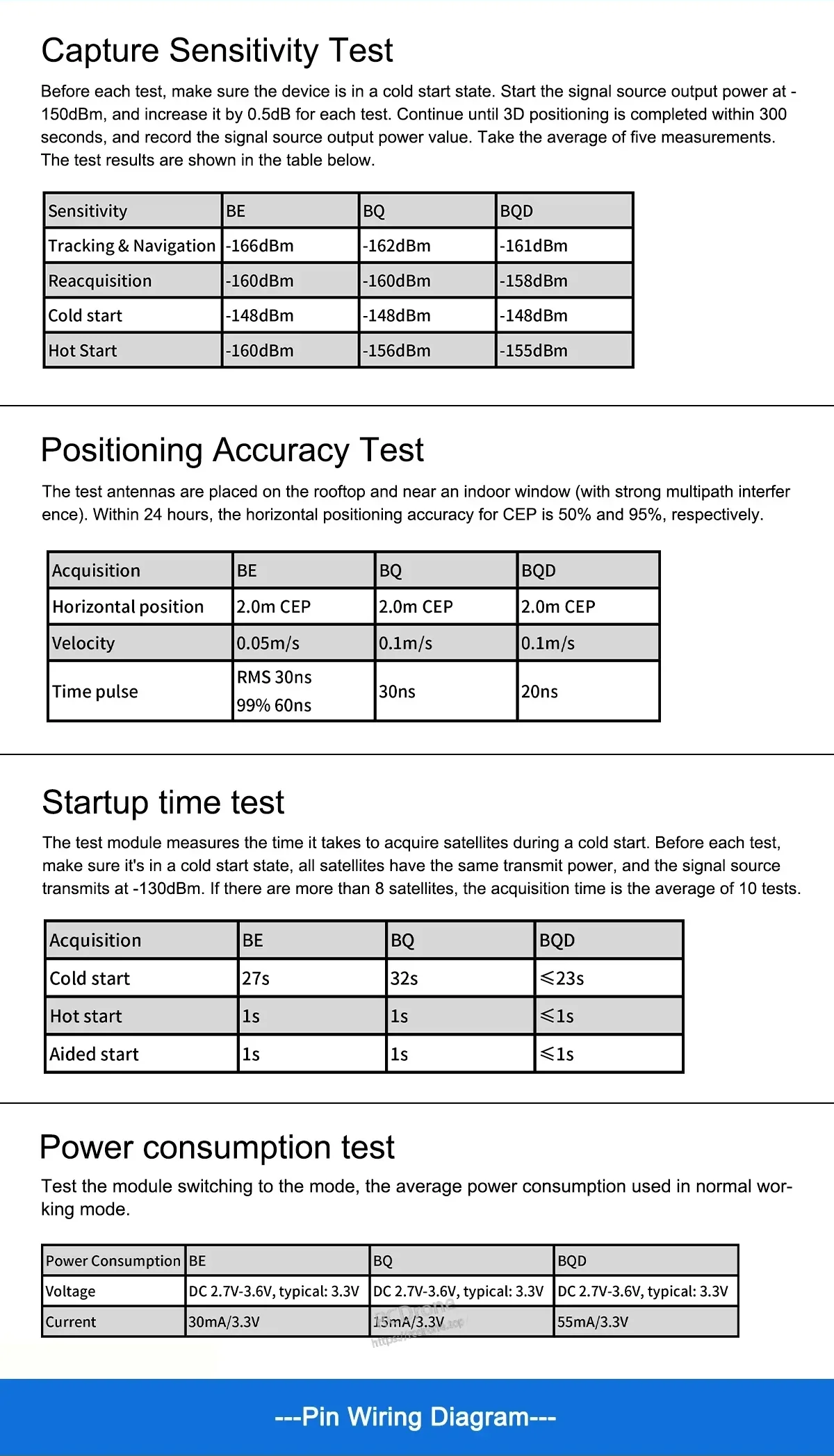

Gemessene Empfindlichkeit, Startzeit und Leistungsdaten fassen das Betriebsverhalten des Moduls zusammen.
Einfach verkabelte Beispiele zeigen, wie man das Modul für Debugging und die Integration von Controllern anschließt.
Das Modul eignet sich für kompakte Positionierungsprojekte in Luft-, Boden- und Smart-Geräte-Anwendungen.
Ein breites Produktsortiment unterstützt verschiedene GNSS-Konfigurationen und Projektanforderungen.
