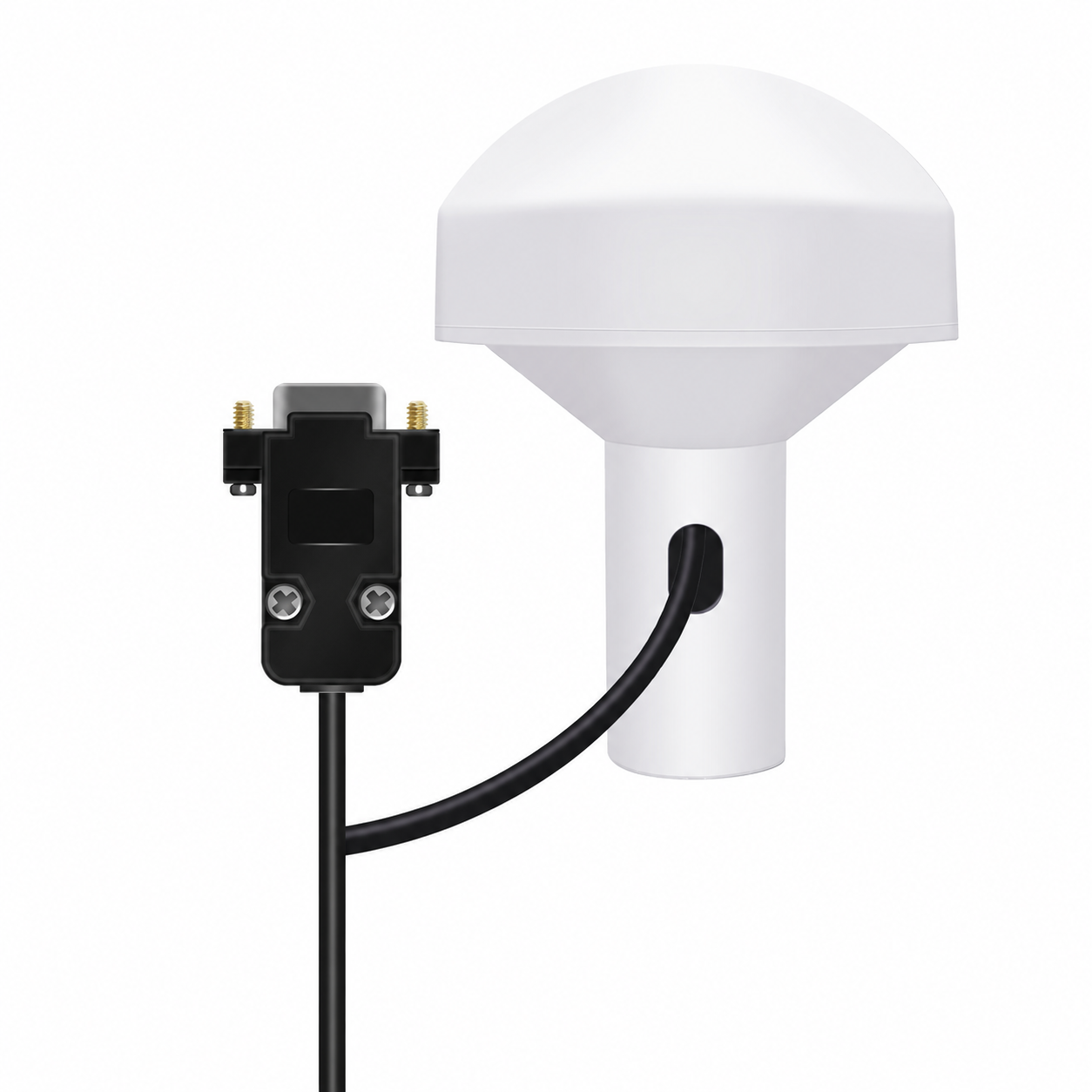

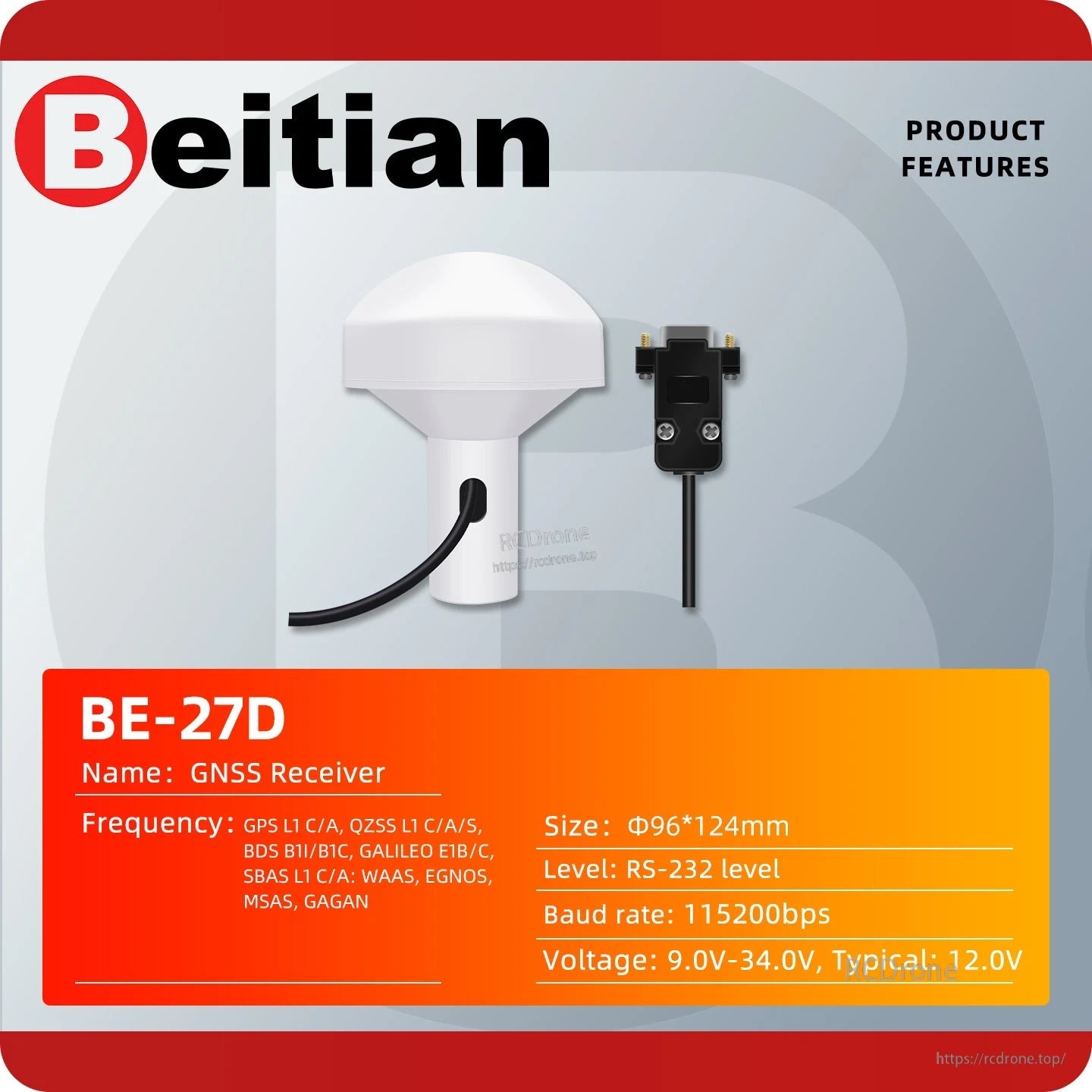

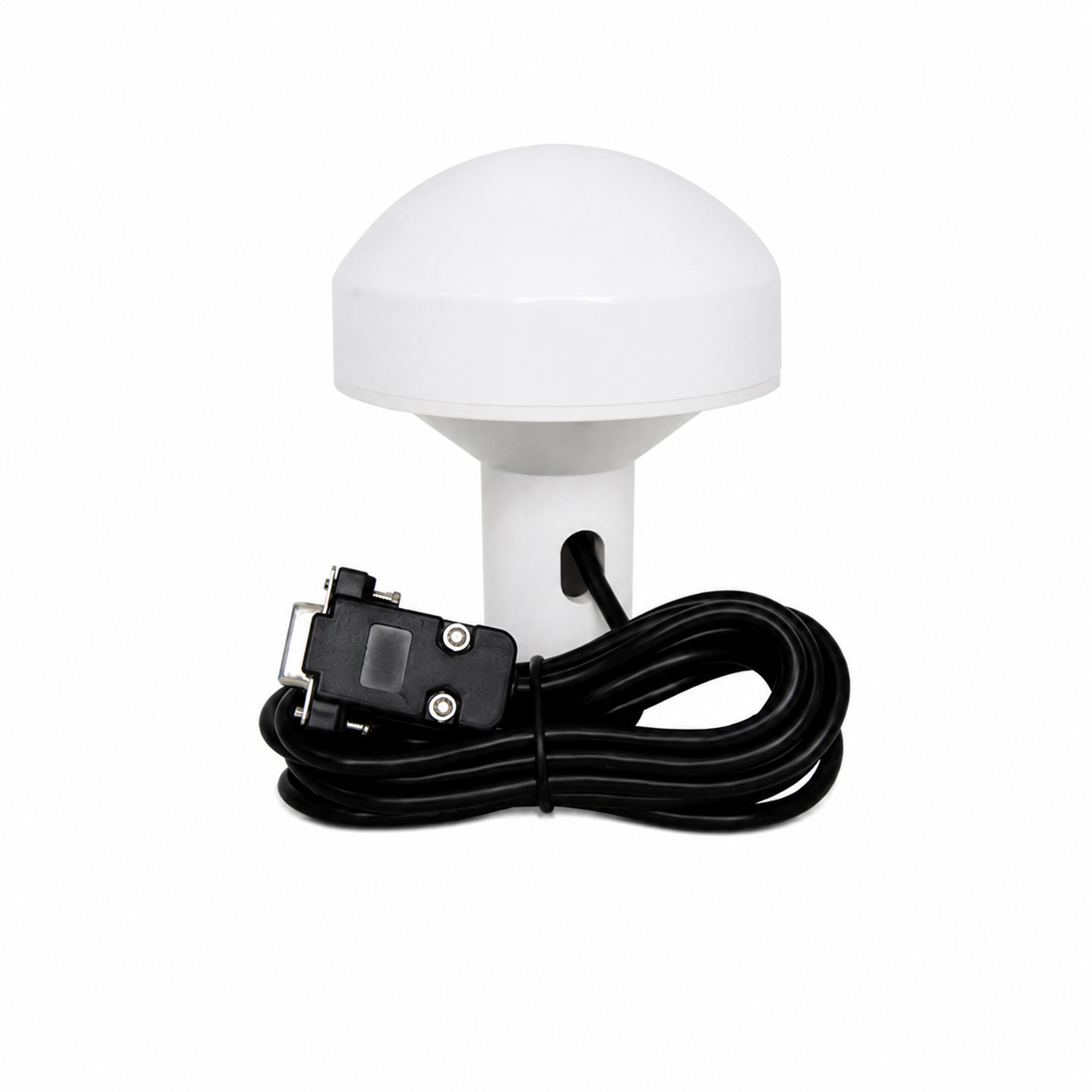

Beitian BE-27D GNSS Mushroom Receiver RS-232 DB9 Marine

Übersicht

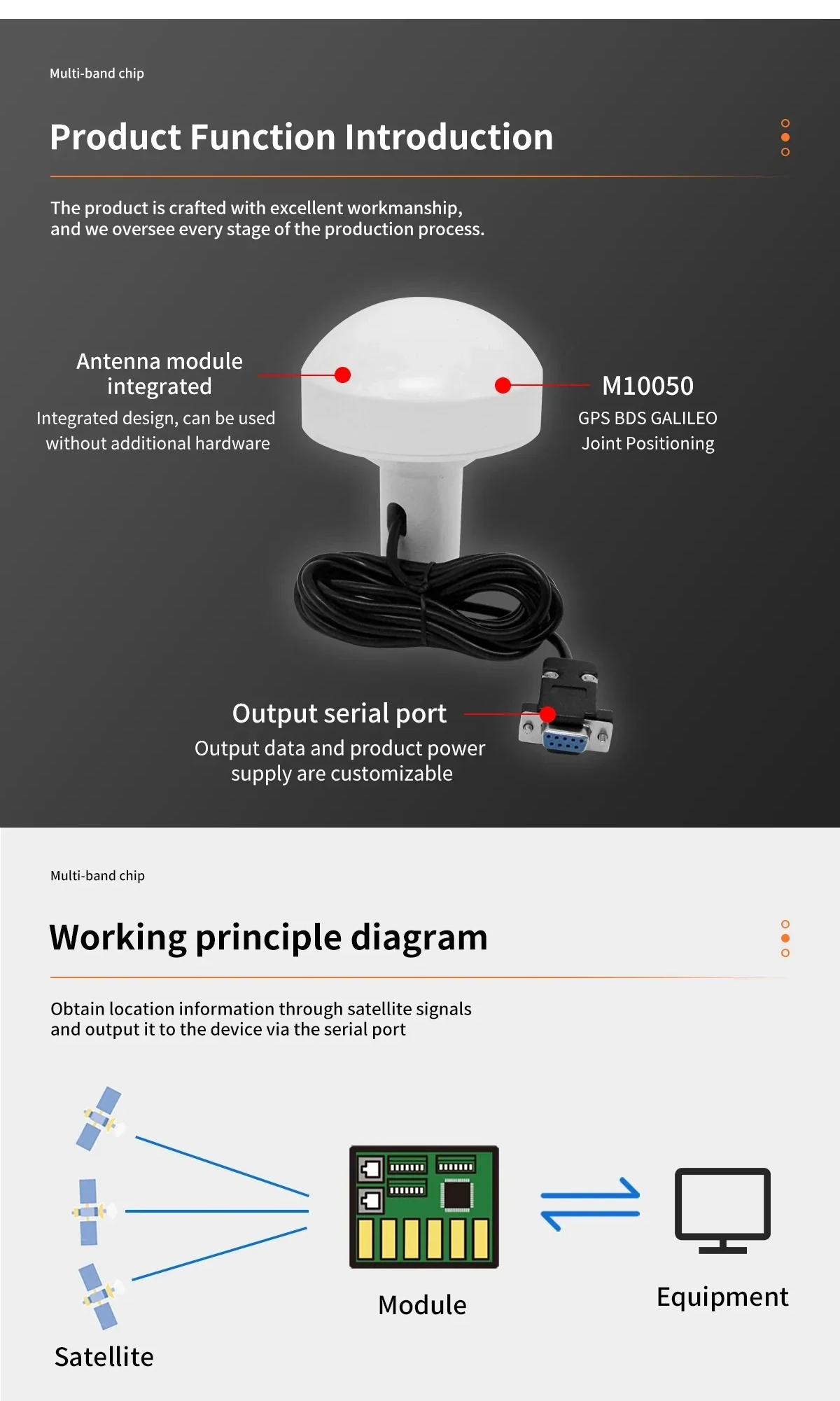

Das Beitian BE-27D GNSS-Empfängermodul ist ein Multi-Konstellations-, Einfrequenz-GNSS-Pilzkopfempfänger, der für die marine Positionierung und andere Navigationsgeräte entwickelt wurde. Es integriert ein Antennenmodul und verwendet den M10050-Chip, der GPS L1 C/A, BDS B1I/B1C, Galileo E1B/C, QZSS L1 C/A und SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN) unterstützt. Die Datenausgabe erfolgt über eine RS-232-Serienschnittstelle und unterstützt die NMEA- und UBX-Protokolle.

Hauptmerkmale

Chip: M10050
Multi-Konstellations-Einfrequenzbetrieb: GPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN)
Standard-Positionssystem: GPS, BDS, GALILEO
Erweiterungssystem: SBAS, QZSS
Ausgabeprotokolle: NMEA, UBX
NMEA-Nachrichten: RMC, VTG, GGA, GSA, GSV, GLL
Mit FLASH: Konfiguration kann geändert werden und die Stromversorgung geht nicht verloren
Konfigurierbare Zeitimpuls-Signalfrequenz: 0.25 Hz bis 10 MHz (Standardperiode 1 s; Hochpegel dauert 100 ms)

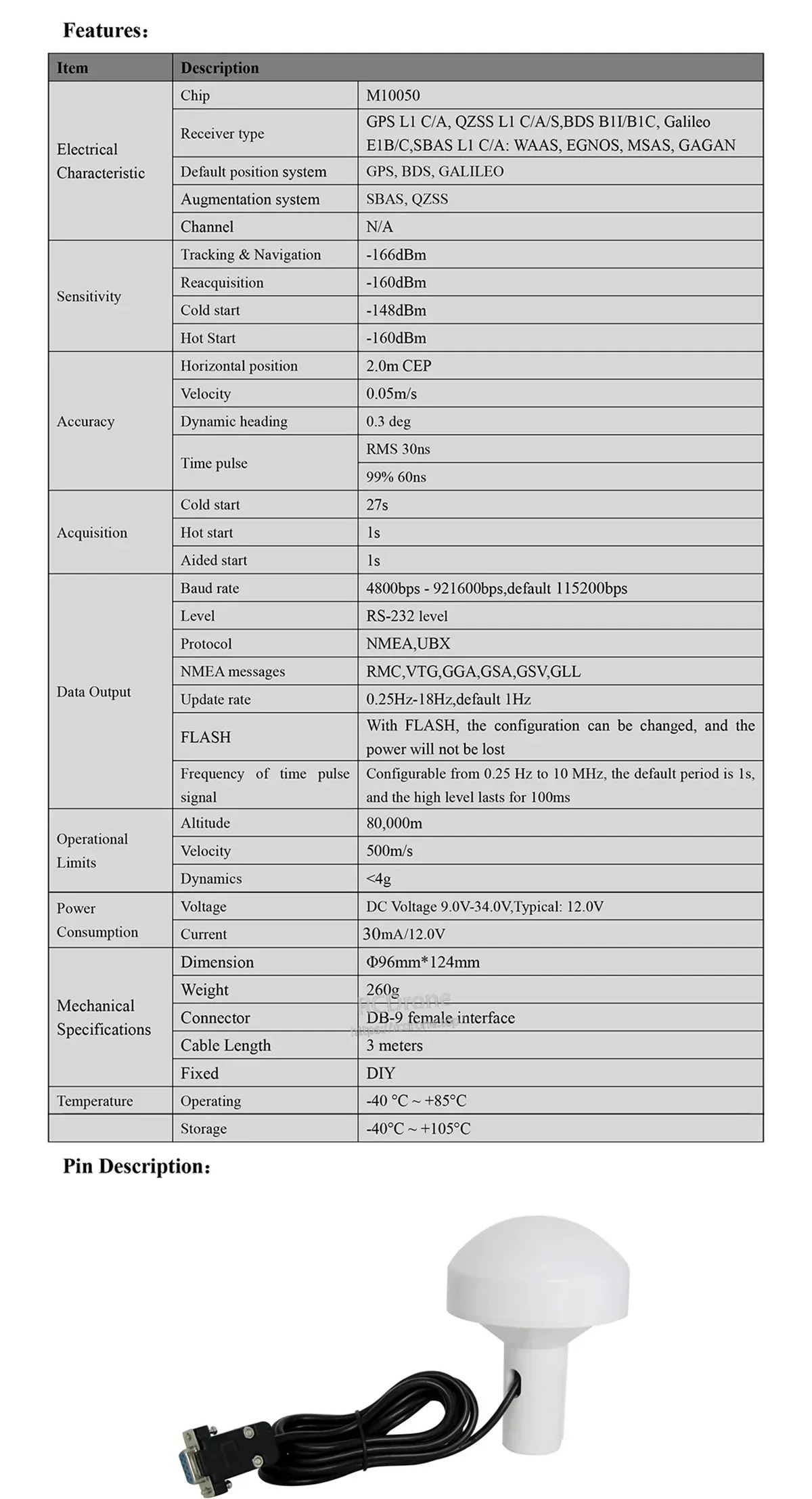

Technische Daten

Empfängertyp	GPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN
Kanal	N/A
Empfindlichkeit (Tracking & Navigation)	-166 dBm
Empfindlichkeit (Wiedererfassung)	-160 dBm
Empfindlichkeit (Kaltstart)	-148 dBm
Empfindlichkeit (Warmstart)	-160 dBm
Horizontale Position	2,0 m CEP
Geschwindigkeit	0,05 m/s
Dynamische Richtung	0.3 deg
Zeitimpuls	RMS 30 ns; 99% 60 ns
Akquisition (Kaltstart)	27 s
Akquisition (Warmstart)	1 s
Akquisition (Unterstützter Start)	1 s
Baudrate	4800 bps - 921600 bps (Standard 115200 bps)
Ausgangsniveau	RS-232 Niveau
Aktualisierungsrate	0.25 Hz - 18 Hz (Standard 1 Hz)
Betriebsgrenzen (Höhe)	80.000 m
Betriebsgrenzen (Geschwindigkeit)	500 m/s
Betriebsgrenzen (Dynamik)	<4 g
Eingangsspannung	DC 9,0 V - 34,0 V (typisch 12,0 V)
Strom	30 mA / 12.0 V

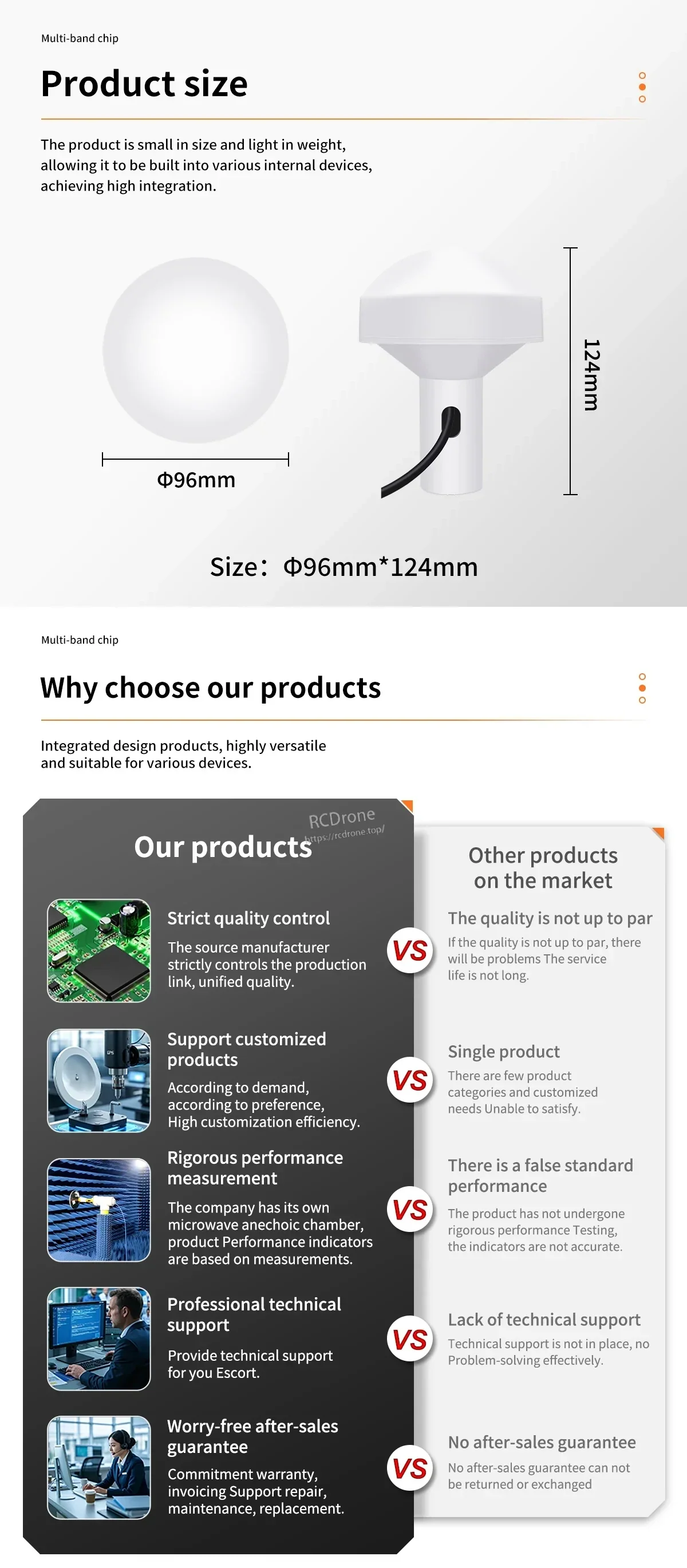

Abmessungen	Φ96 mm * 124 mm

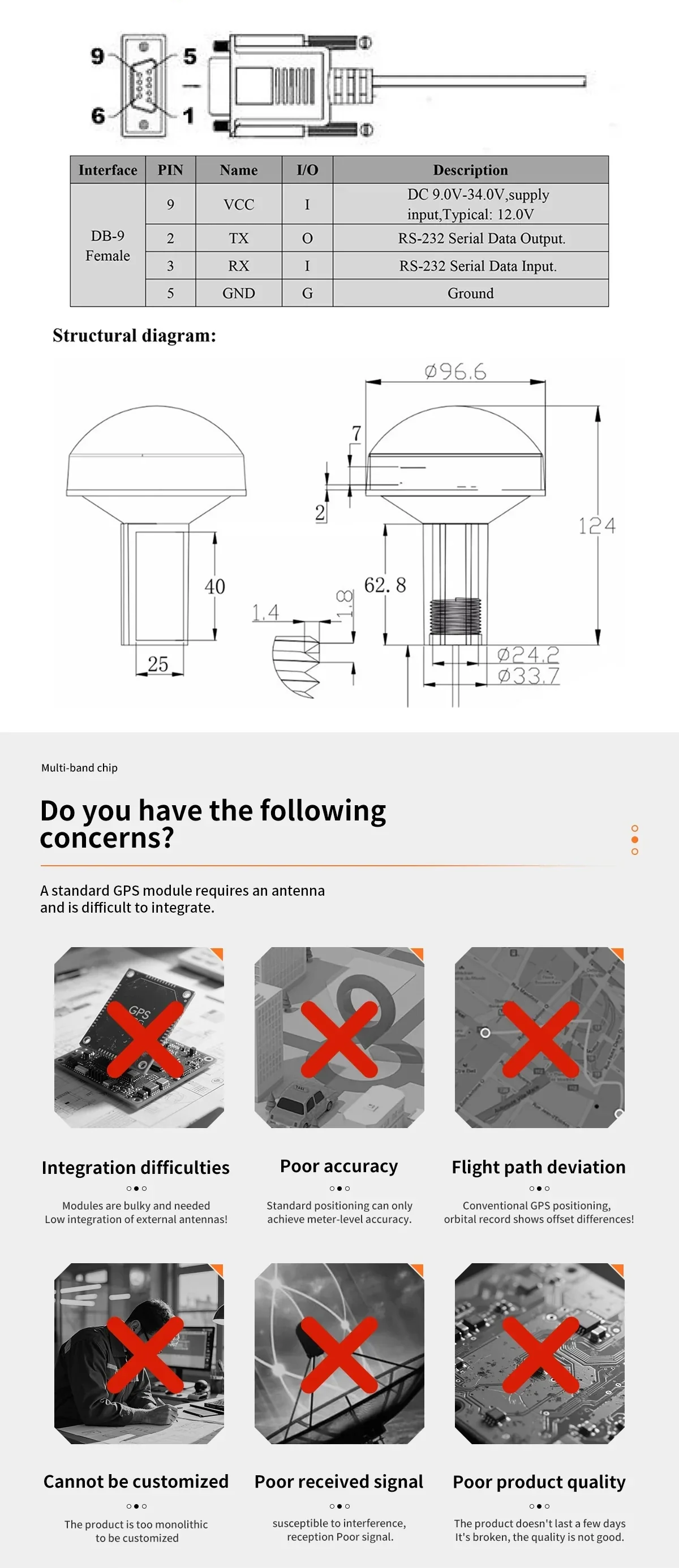

Strukturelle Abmessungen (Zeichnung)	Ø96,6; Höhe 124; Querschnitt 7; Querschnitt 2; Stielhöhe 40; Breite 25; 62,8; Ø24,2; Ø33,7; 1,4
Gewicht	260 g
Stecker	DB-9 Buchsenanschluss
Kabellänge	3 Meter
Fest	DIY
Betriebstemperatur	-40 °C bis +85 °C
Lagertemperatur	-40 °C bis +105 °C

Schnittstelle / Pinbelegung (DB-9 Buchse)

PIN	Name	I/O	Beschreibung
9	VCC	I	DC 9,0 V - 34,0 V Versorgungseingang, typischerweise 12.0 V
2	TX	O	RS-232 Serieller Datenausgang
3	RX	I	RS-232 Serieller Dateneingang
5	GND	G	Erde

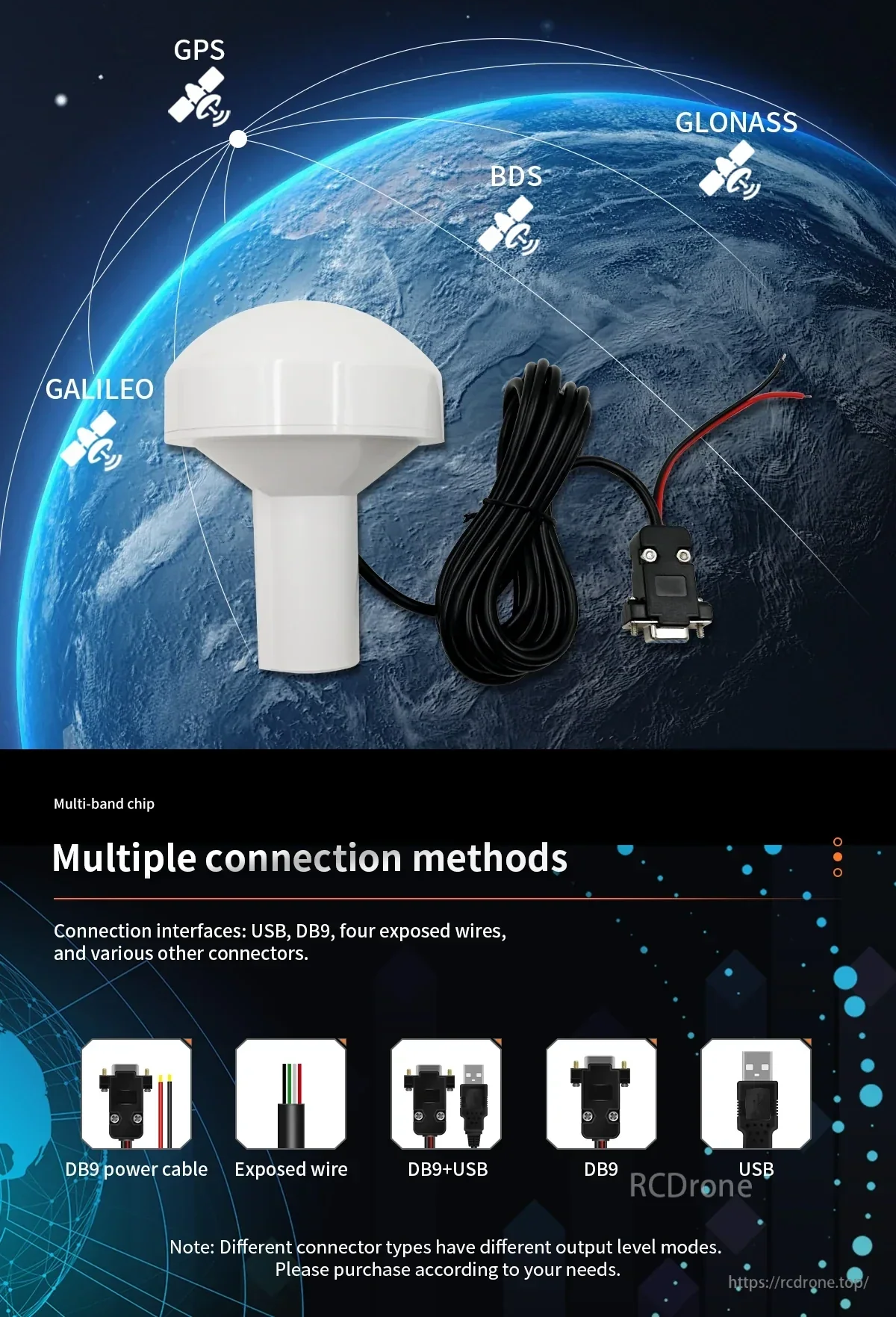

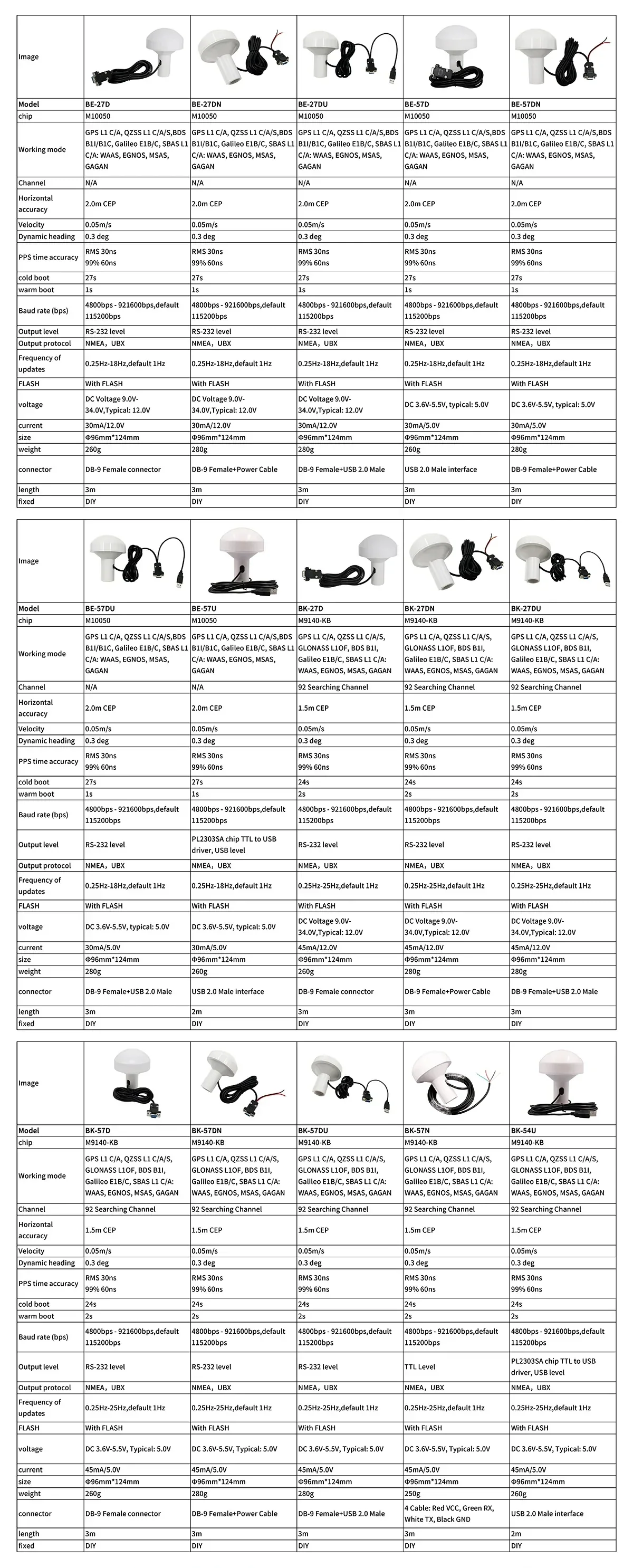

Modelloptionen (Shopify-Varianten)

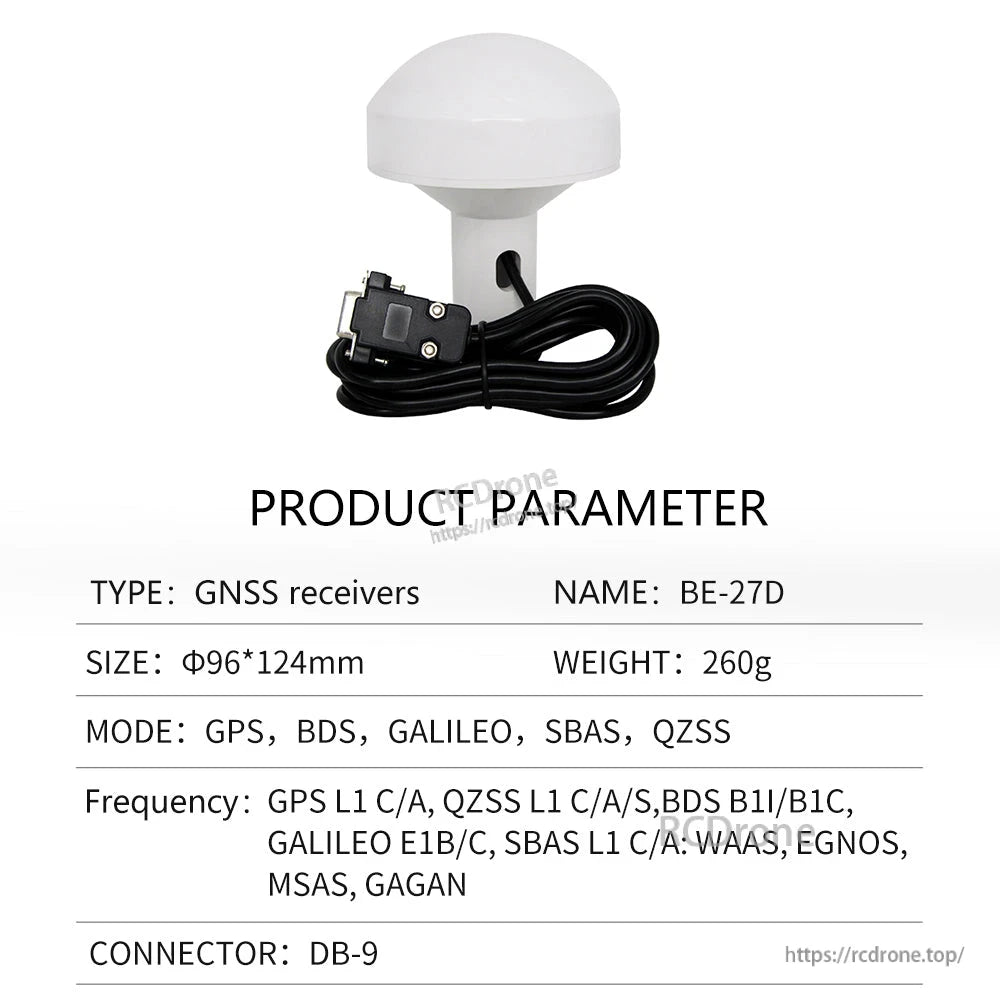

BE-27D (M10050, 232 Niveau, 12 V, 3 m)

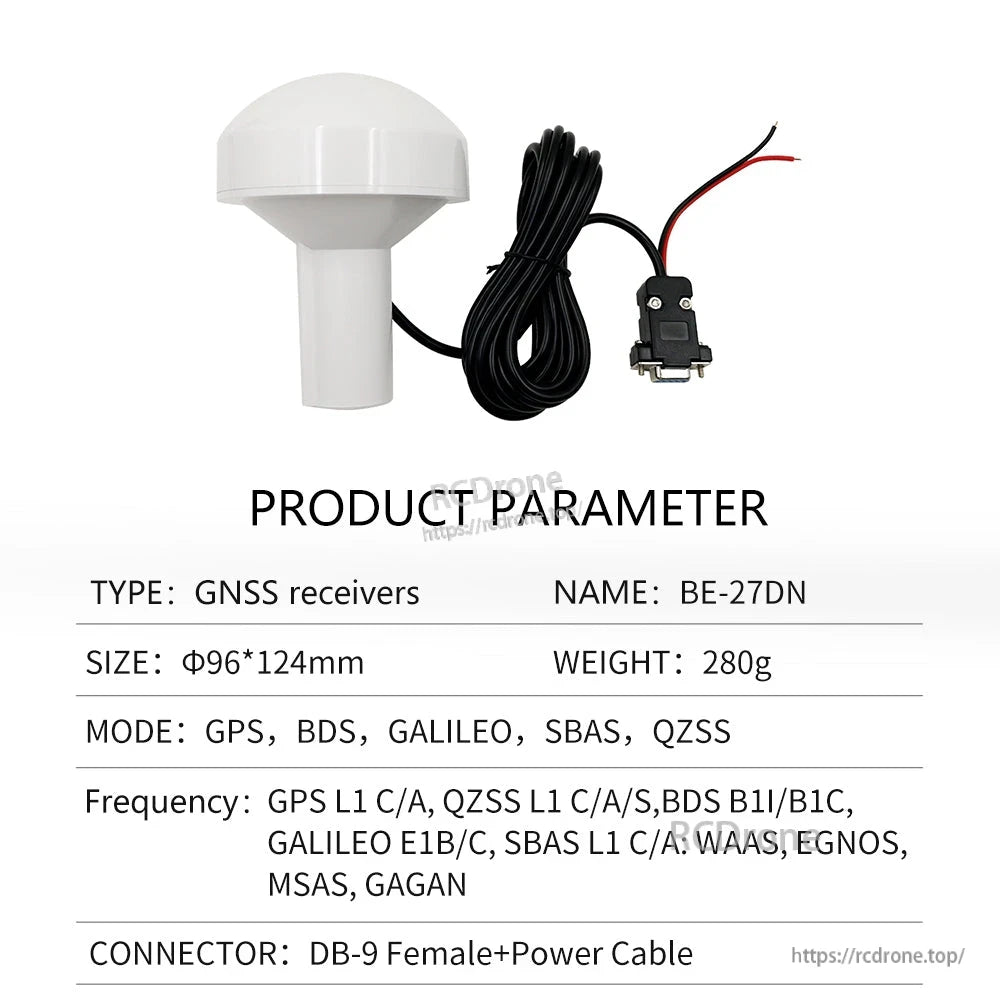

BE-27DN (M10050, 232 Niveau, 12 V, 3 m)

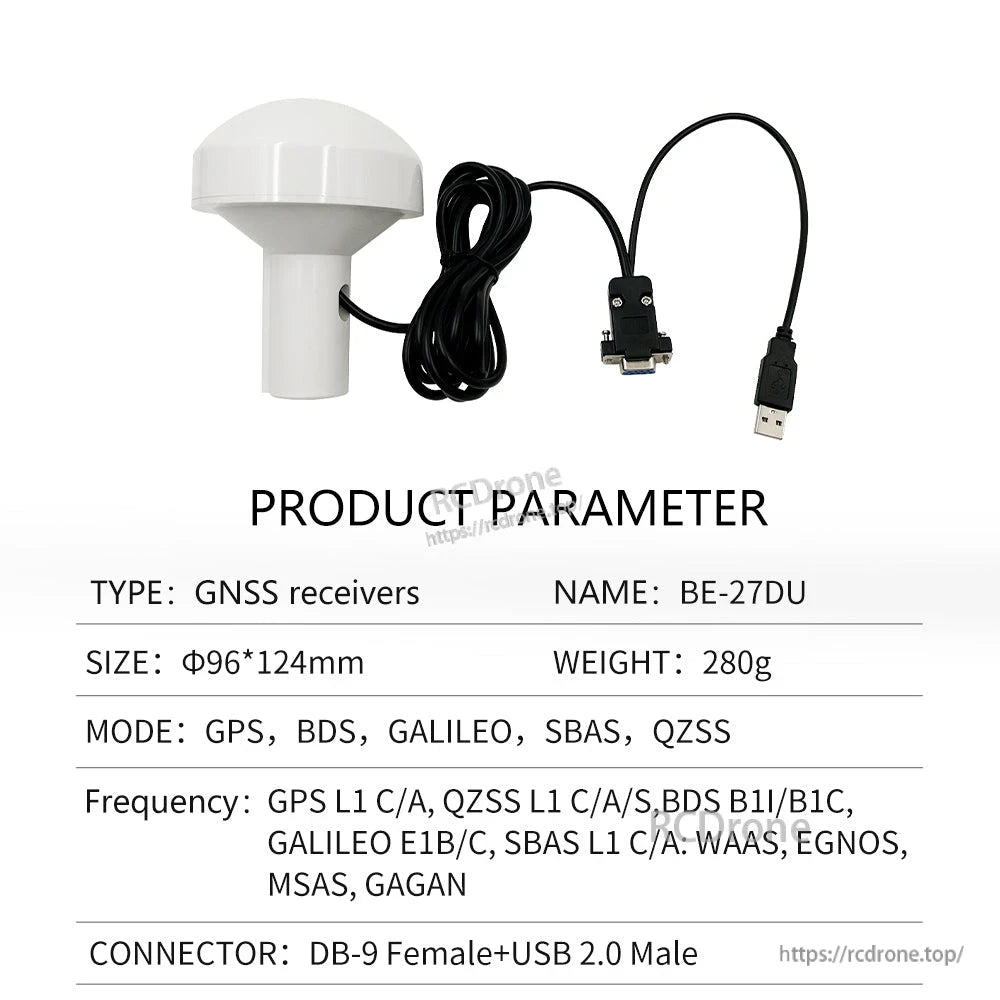

BE-27DU (M10050, 232 Niveau, 12 V, 3 m)

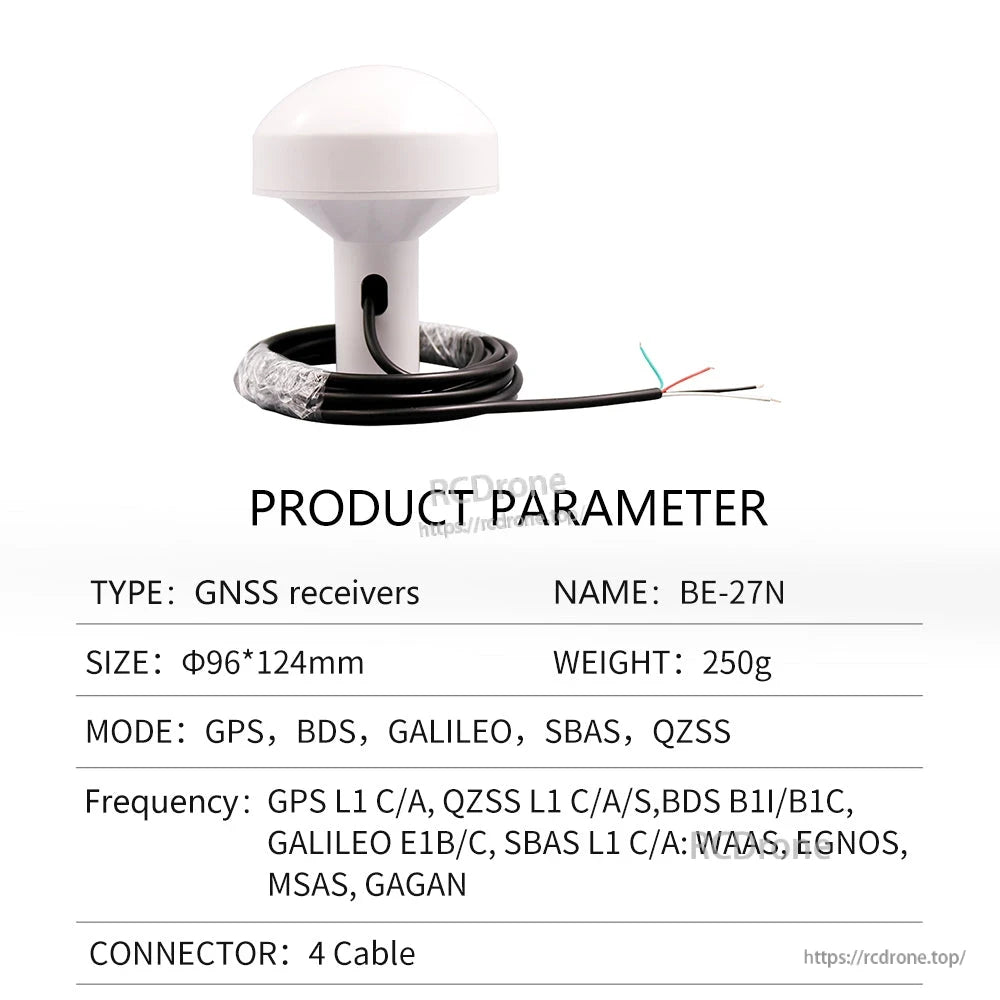

BE-27N (M10050, TTL Niveau, 12 V, 3 m)

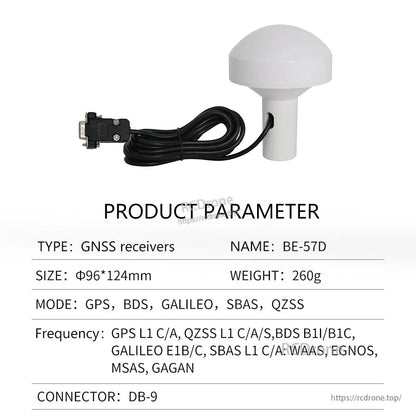

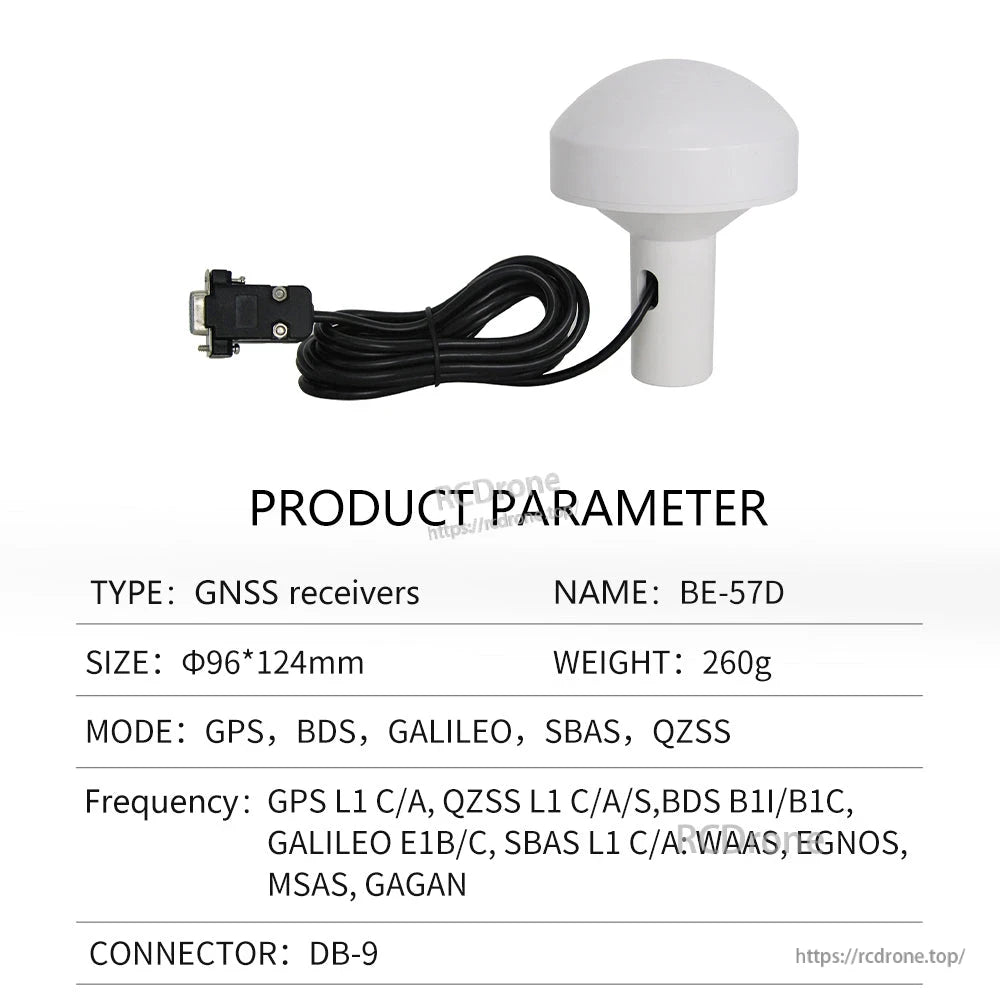

BE-57D (M10050, 232 Niveau, 5 V, 3 m)

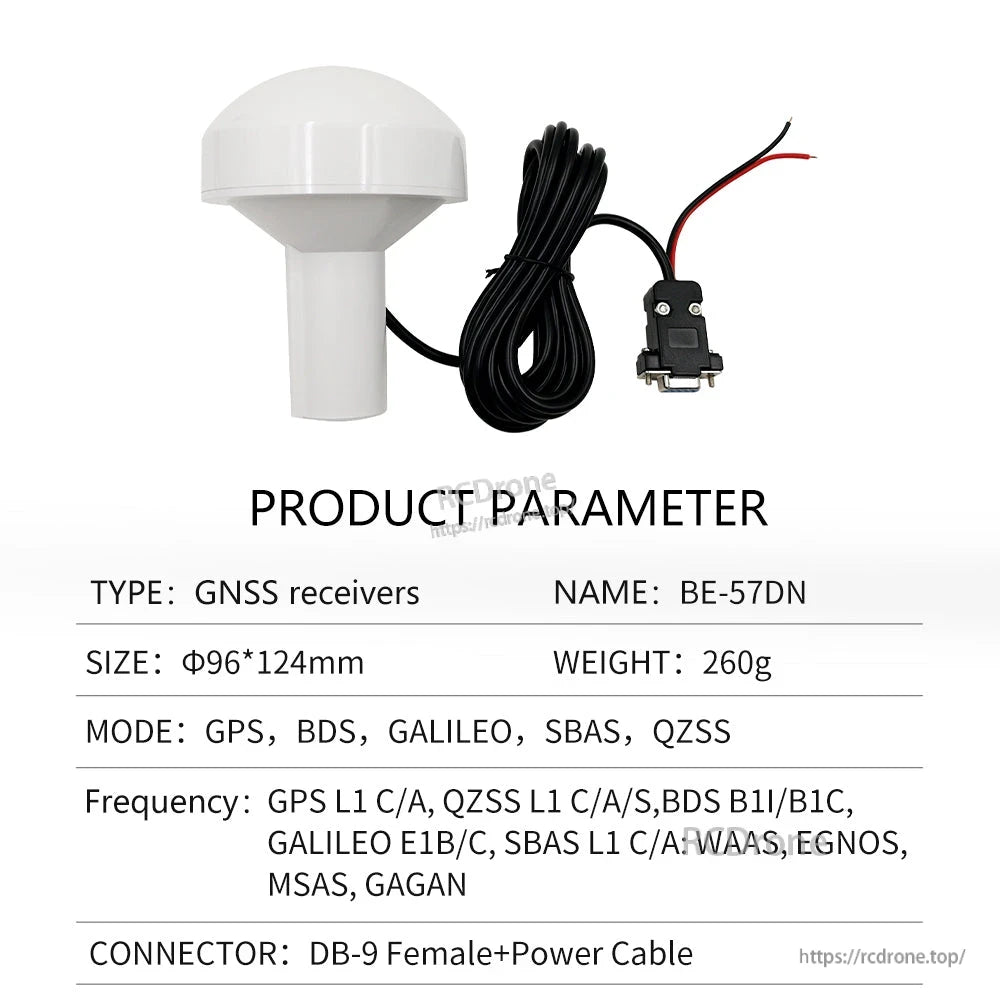

BE-57DN (M10050, 232 Niveau, 5 V, 3 m)

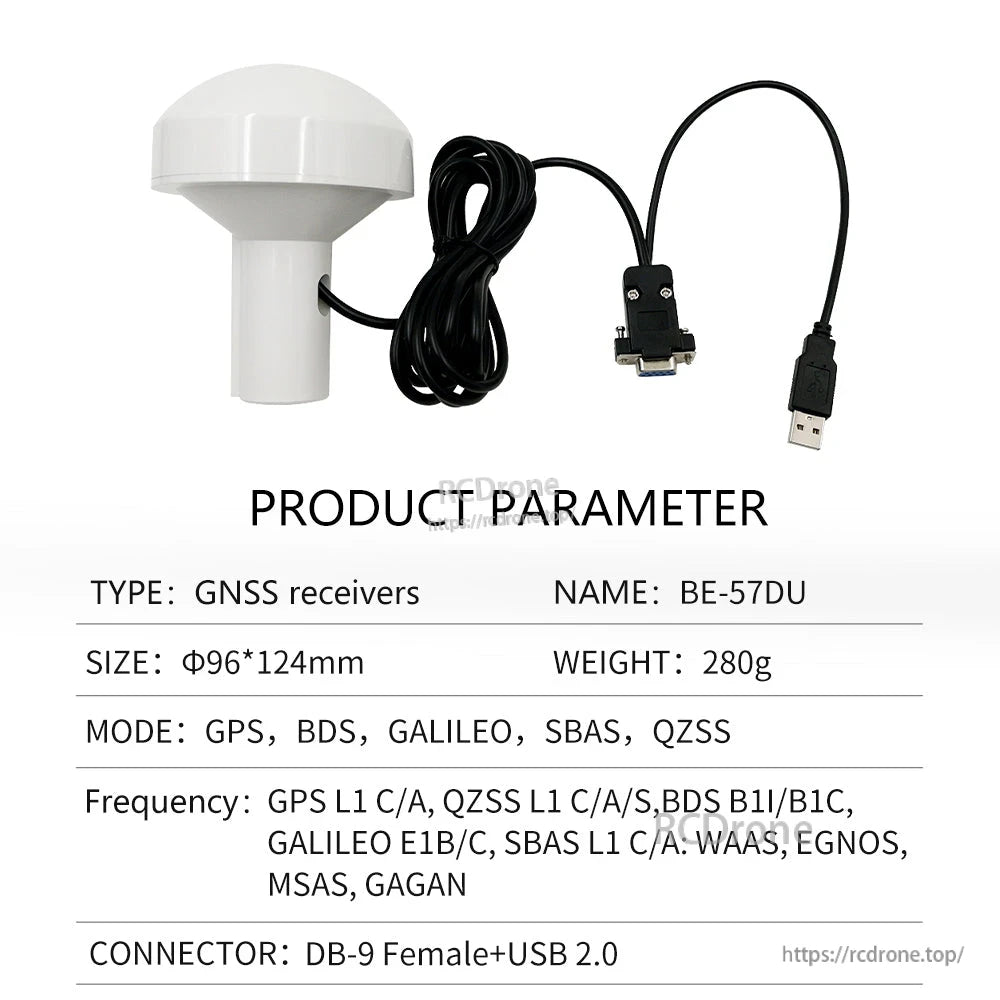

BE-57DU (M10050, 232 Niveau, 5 V, 3 m)

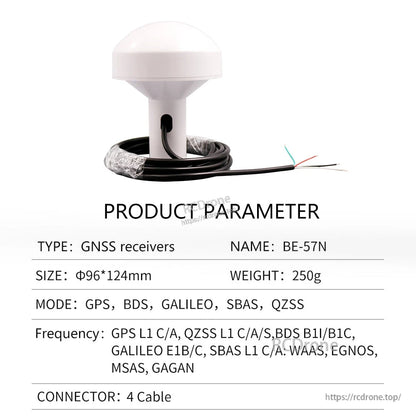

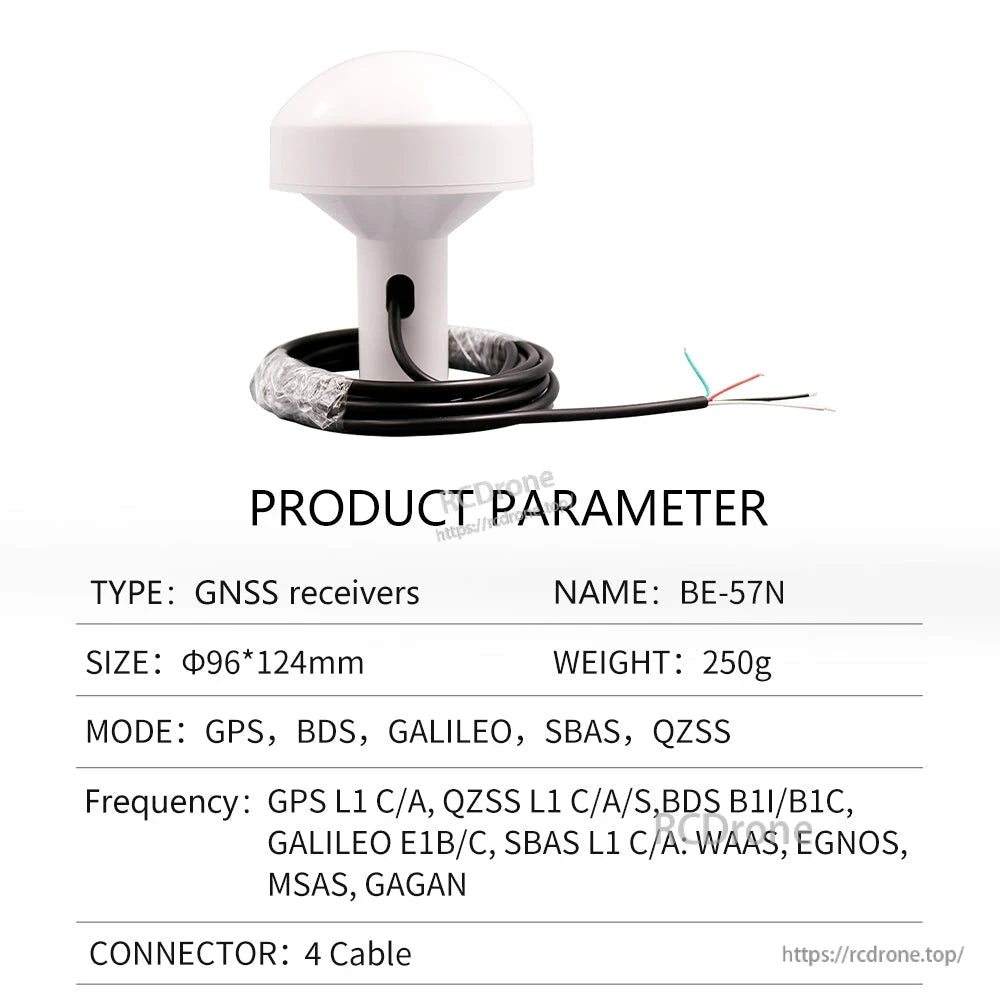

BE-57N (M10050, TTL Niveau, 5 V, 3 m)

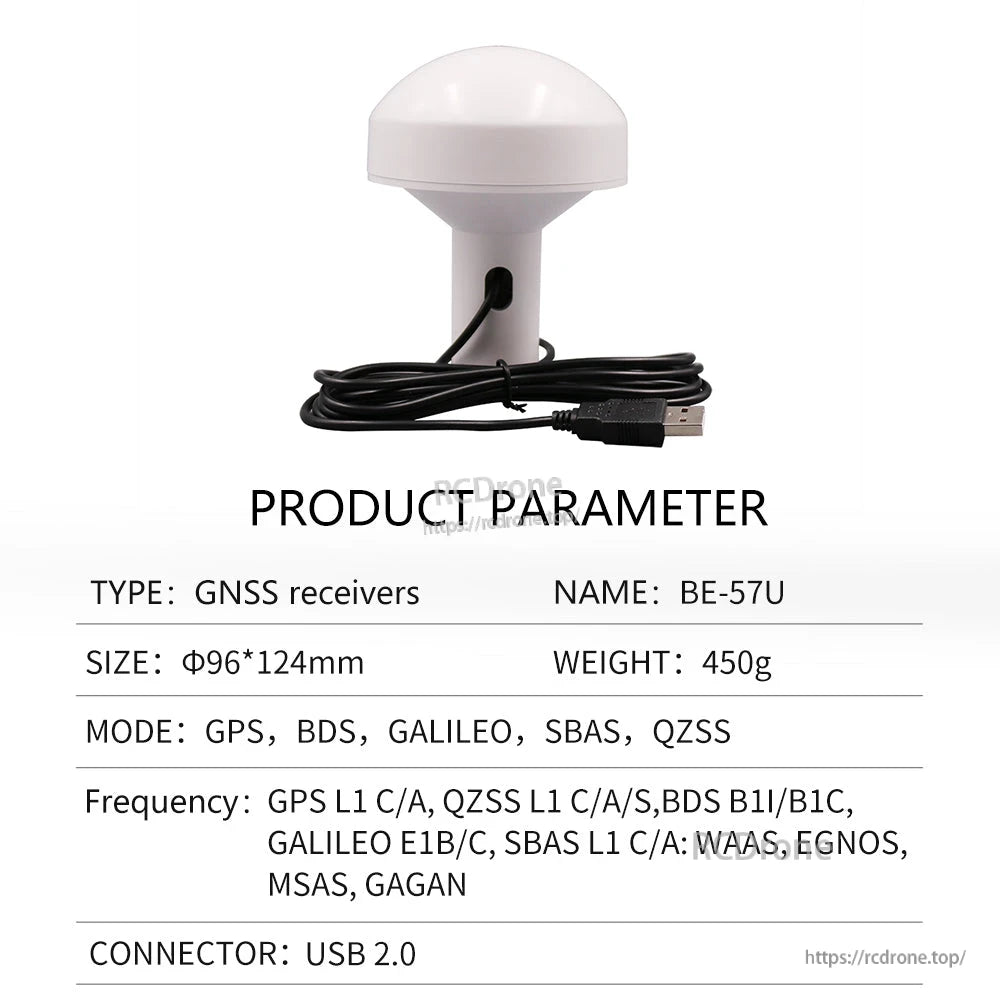

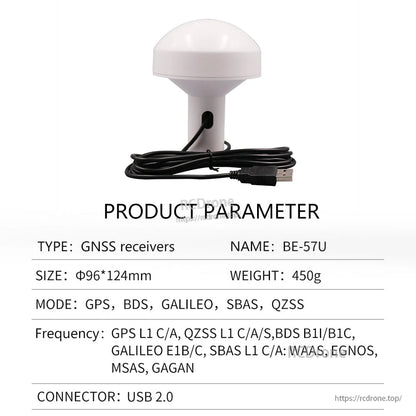

BE-57U (M10050, USB Niveau, 5 V, 2 m)

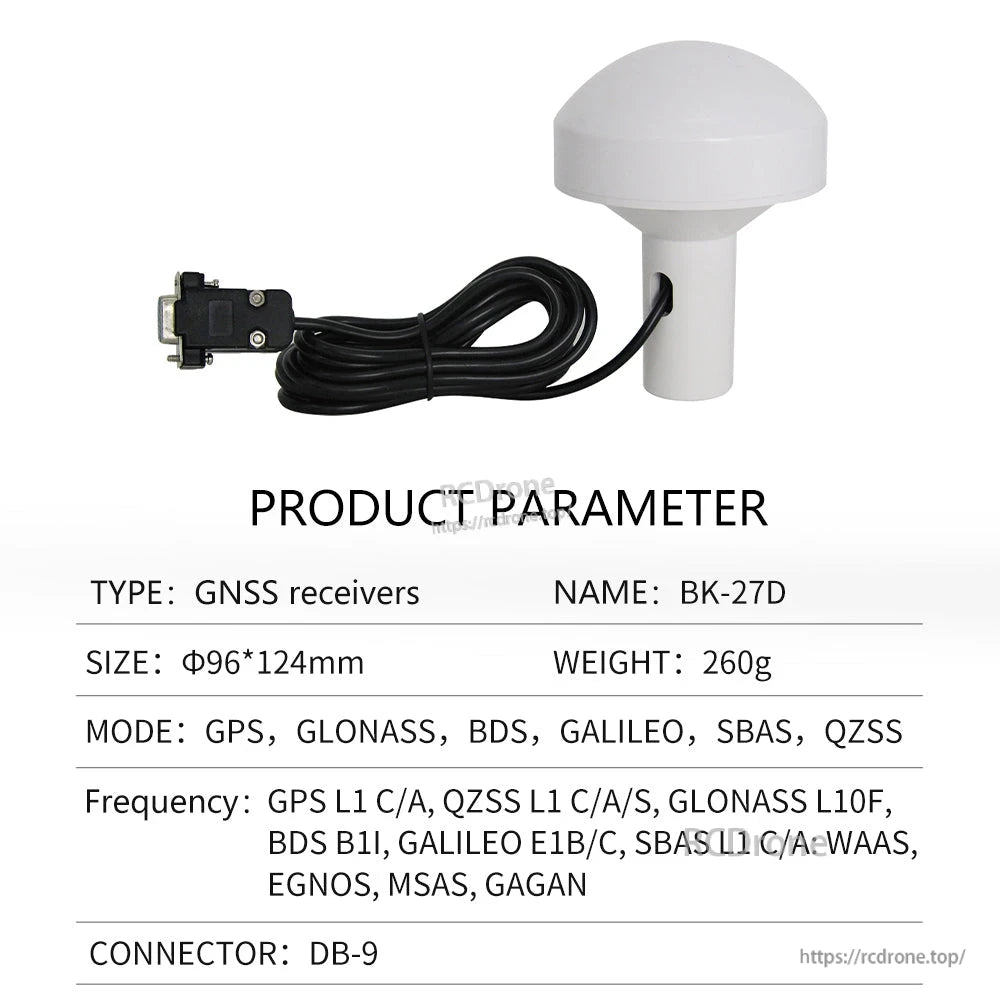

BK-27D (M9140, 232 Niveau, 12 V, 3 m)

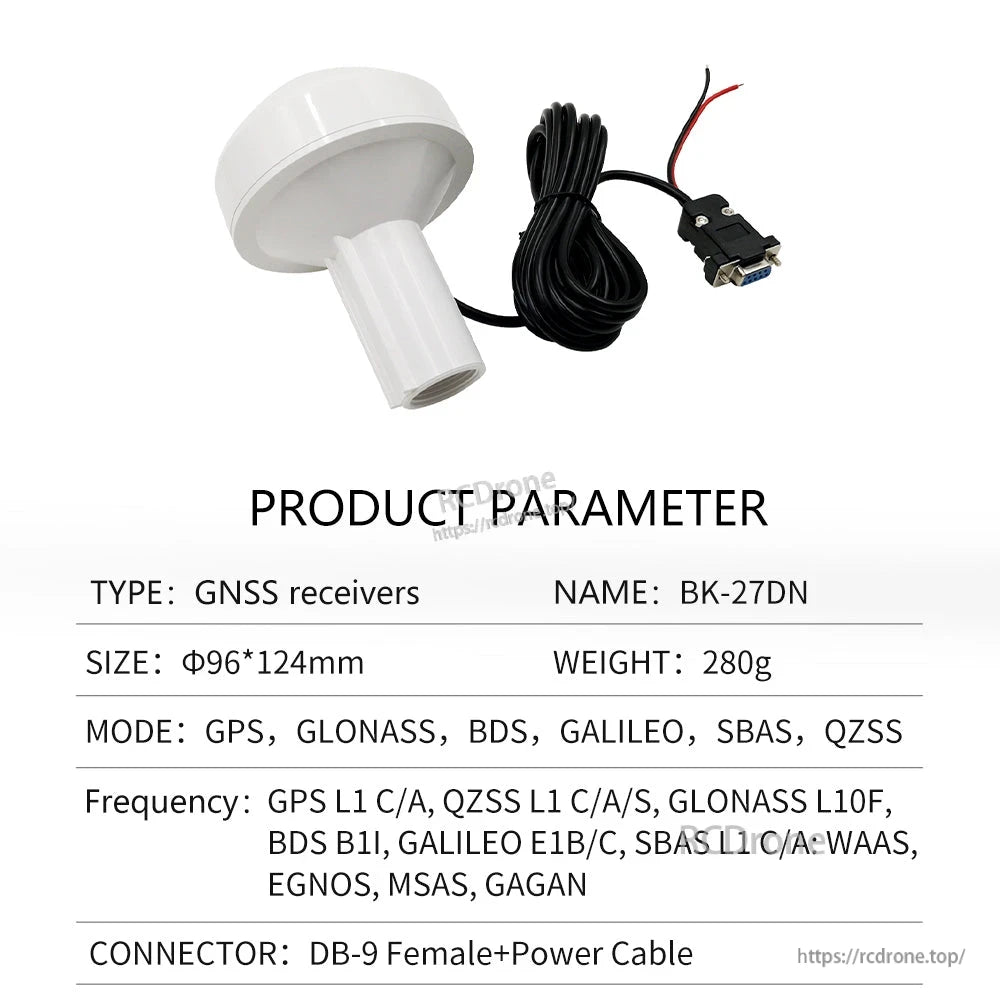

BK-27DN (M9140, 232 Niveau, 12 V, 3 m)

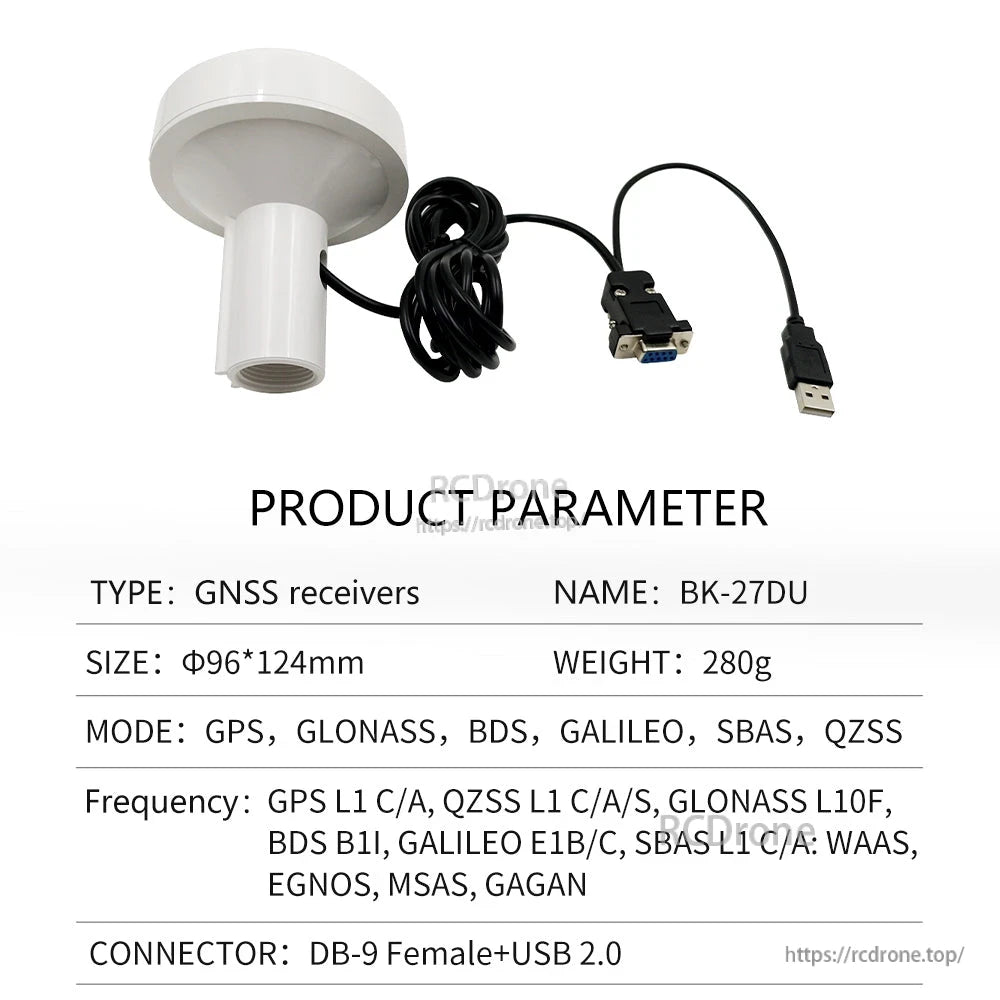

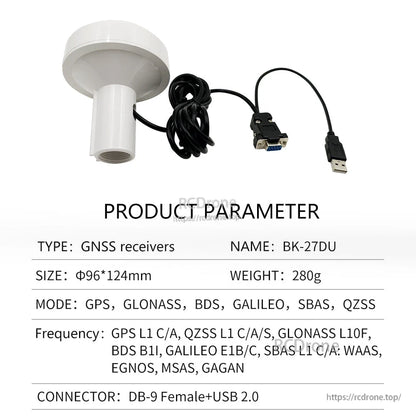

BK-27DU (M9140, 232 Niveau, 12 V, 3 m)
BK-27N (M9140, 232 Niveau, 12 V, 3 m)
BK-57D (M9140, 232 Niveau, 5 V, 3 m)

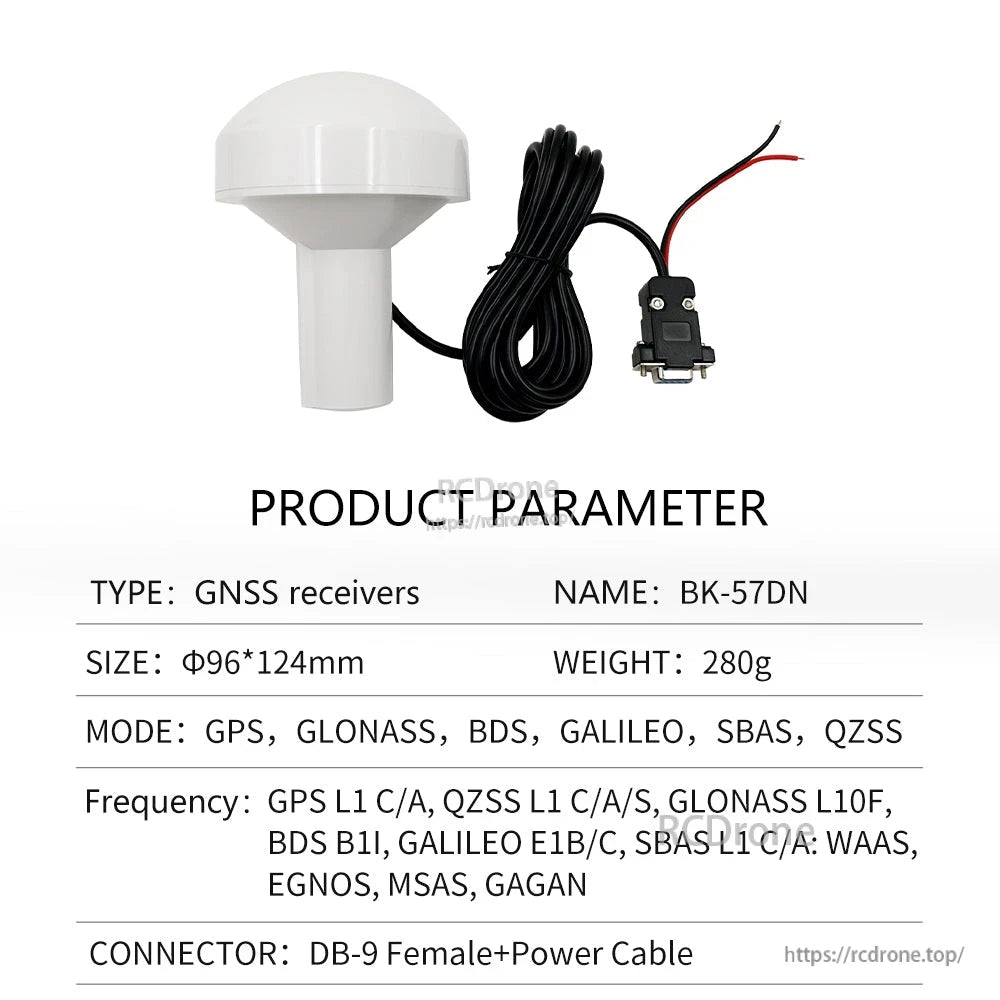

BK-57DN (M9140, 232 Niveau, 5 V, 3 m)

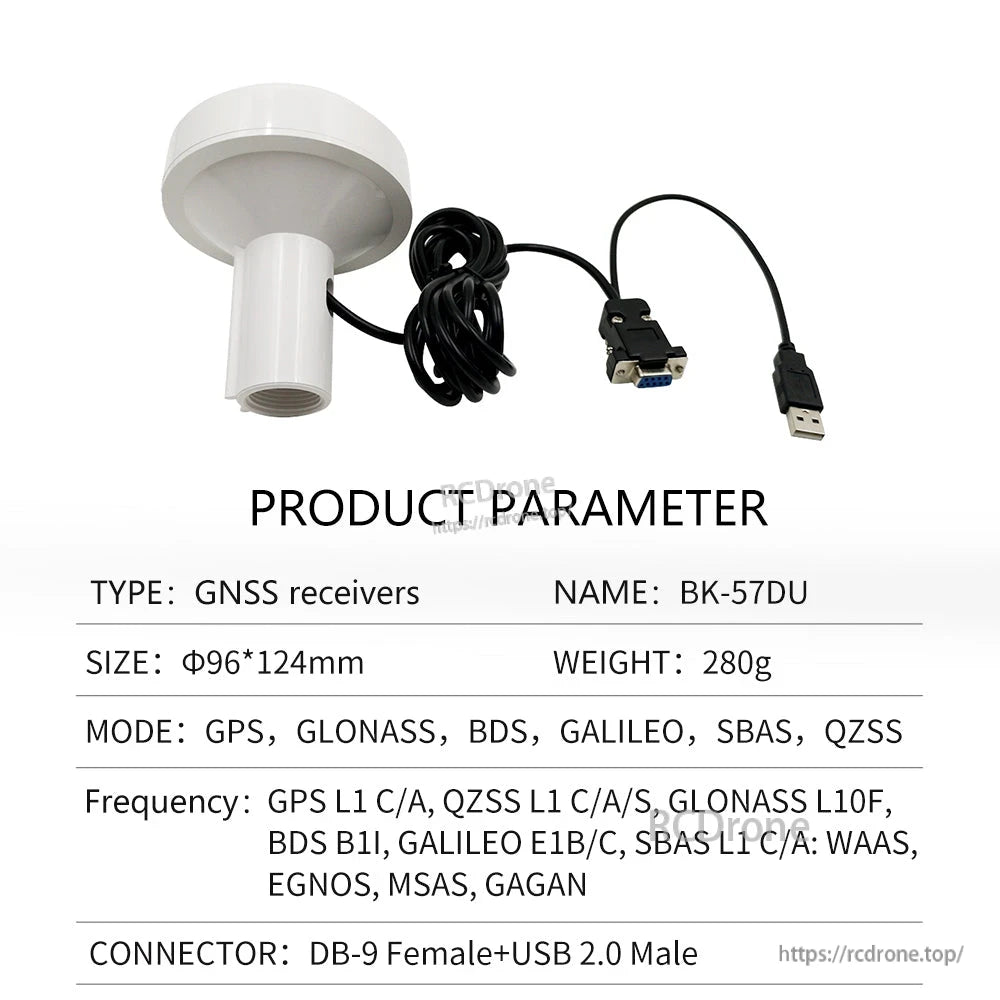

BK-57DU (M9140, 232 Niveau, 5 V, 3 m)

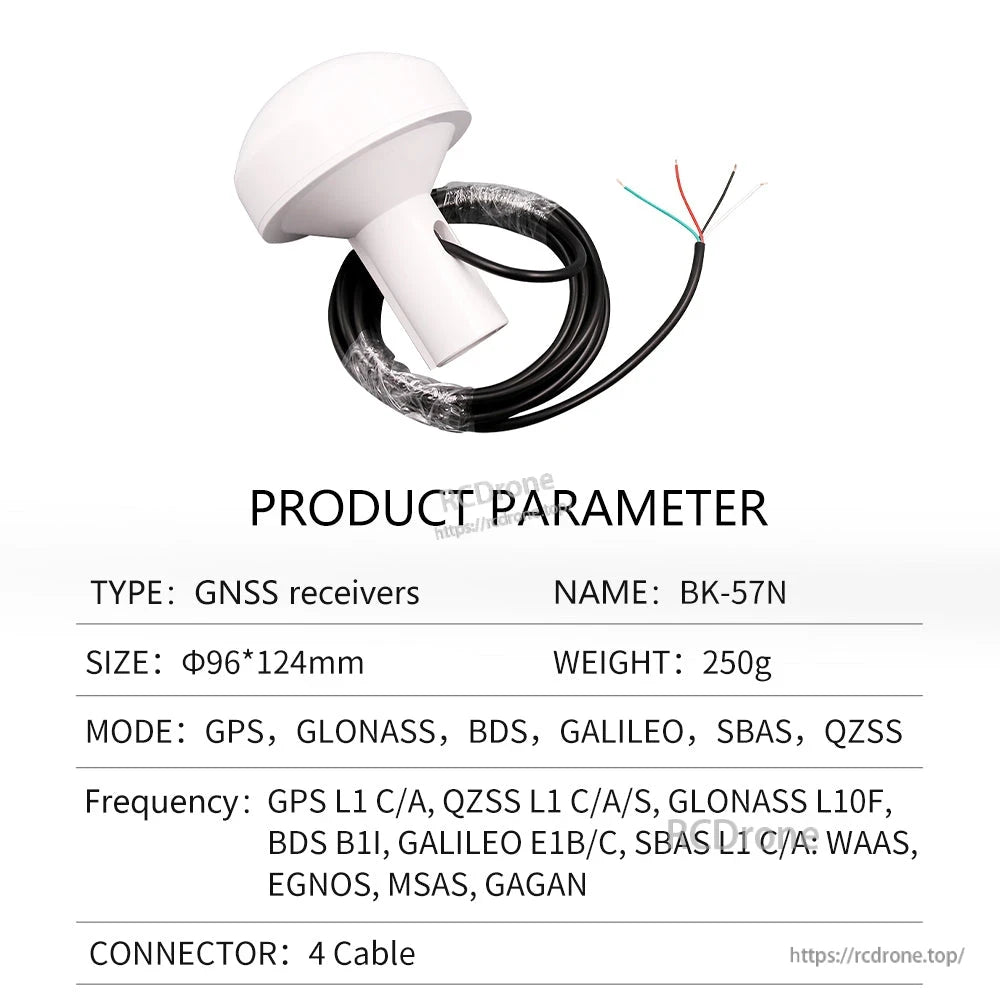

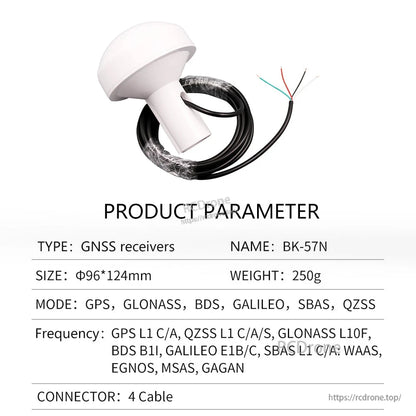

BK-57N (M9140, TTL Niveau, 5 V, 3 m)

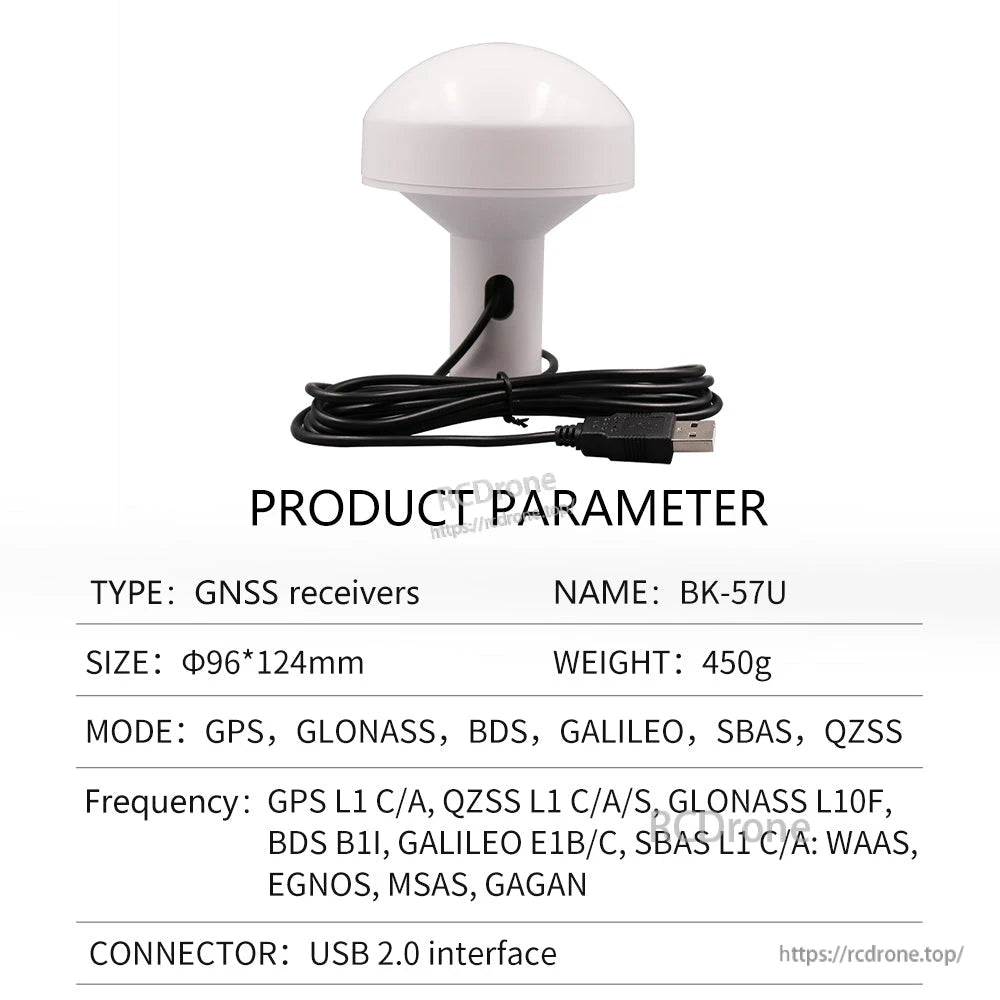

BK-57U (M9140, USB Niveau, 5 V, 2 m)

Anwendungen

Marine Schiffe und Positionierung von Hochseeschiffen
Unbemannte Schiffspositionierungsausrüstung
Basisstation Timing
Fahrzeugpositionierung und Navigation
Straßentests und Netzwerkoptimierung
Carsharing und intelligente Geräte
Logistik und Transport
Autonome Fahrzeuge

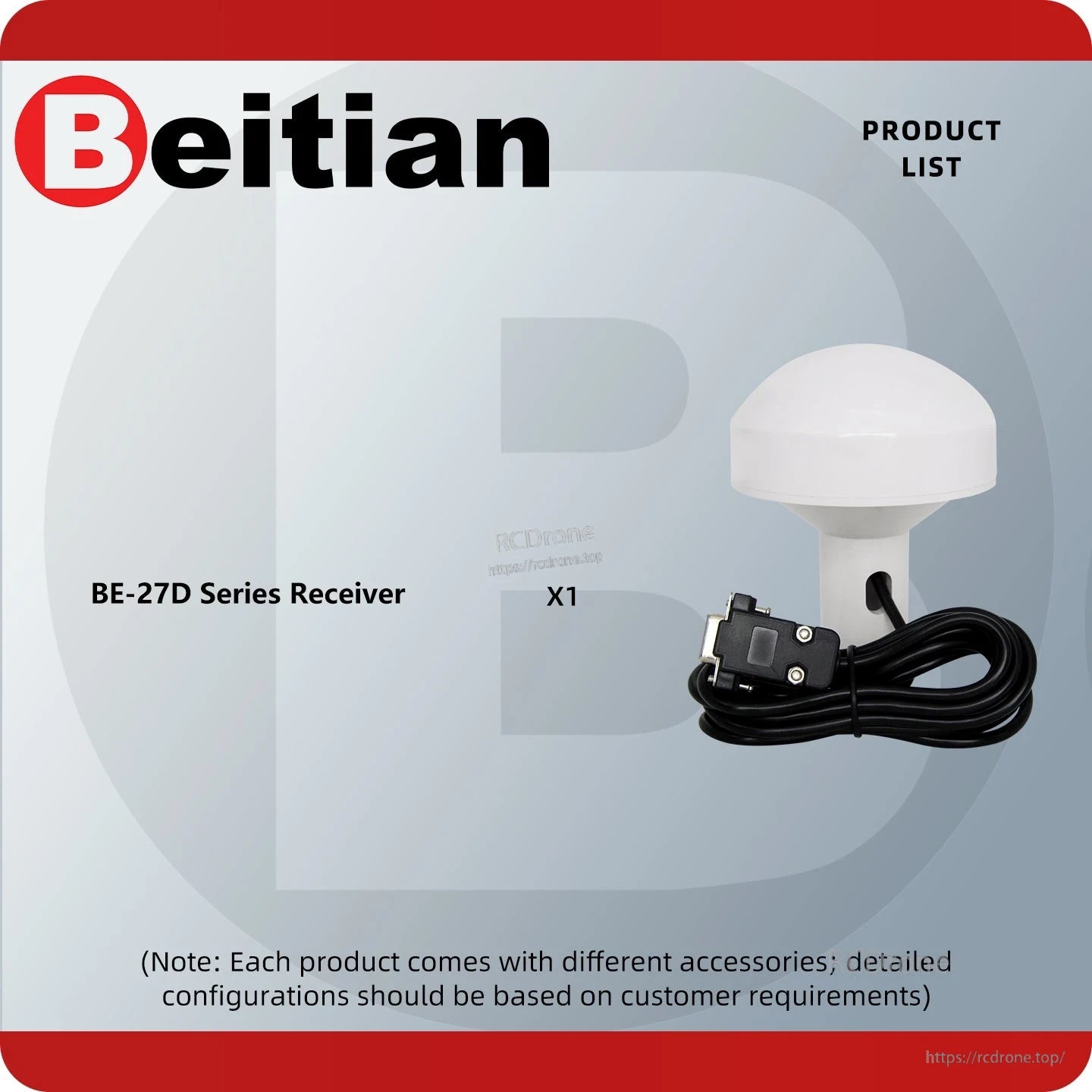

Was ist enthalten

Ausgewählte Empfängerserie x1

Für Hilfe bei der Produktauswahl (Steckertyp, Spannungsniveau und Kabellängenoptionen) oder Integrationsfragen, kontaktieren Sie [email protected] or besuchen Sie https://rcdrone.top/.
