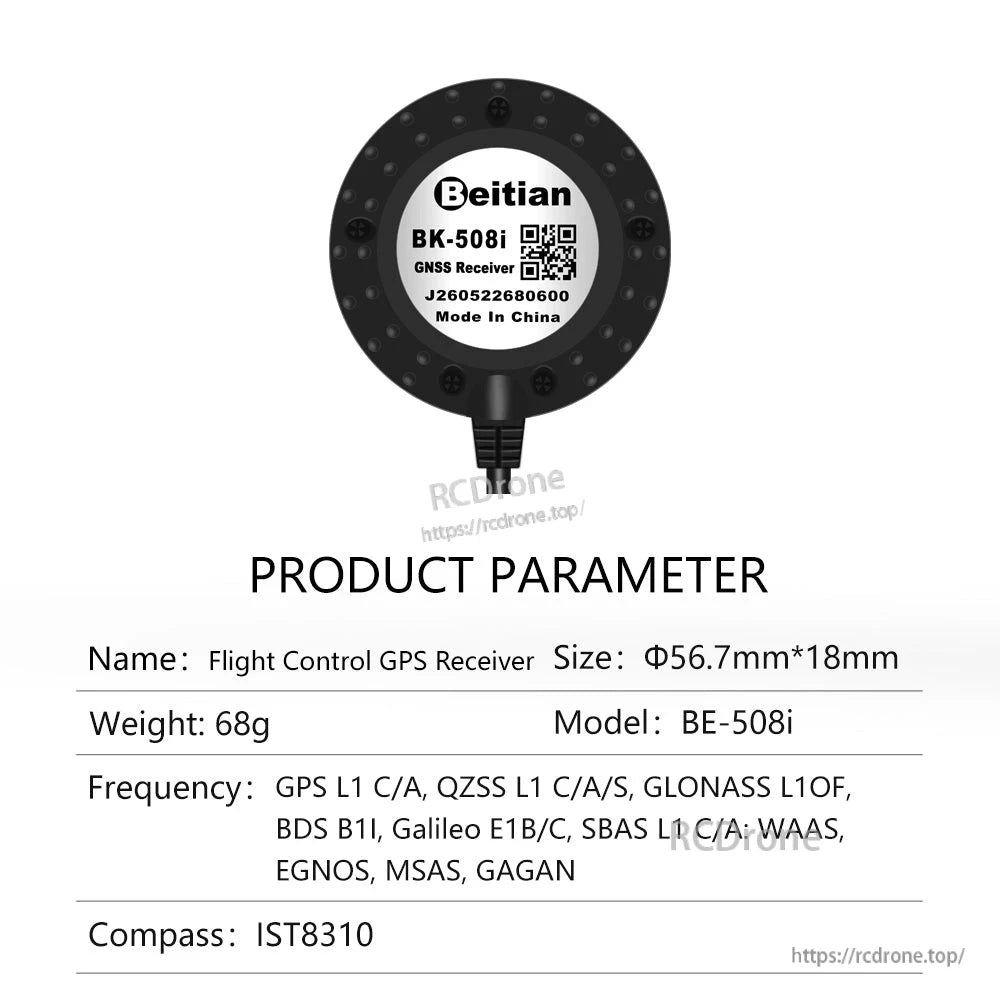

Beitian BE-508i M10/M9 GNSS-Empfängermodul mit integrierter Antenne & Kompass für UAV-Flugsteuerung
Beitian BE-508i M10/M9 GNSS-Empfängermodul mit integrierter Antenne & Kompass für UAV-Flugsteuerung
Beitian
Verfügbarkeit für Abholungen konnte nicht geladen werden
Übersicht
Beitian BE-508i ist ein GNSS-Empfängermodul mit integrierter Antenne, das für GNSS-Positionierung und Timing in UAV-Flugsteuerung, Industrie-PCs, Robotik, Vermessung und Timing-Anwendungen entwickelt wurde. Es unterstützt mehrere GNSS-Konstellationen und gibt standardisierte NMEA/UBX-Daten über TTL UART aus, mit einem integrierten elektronischen Kompass (IST8310), der über I2C verfügbar ist.
Hauptmerkmale
- Multi-Konstellation GNSS-Unterstützung: GPS/QZSS/BDS/Galileo und SBAS
- TTL-Level UART mit NMEA- und UBX-Protokollen
- Konfigurierbare Aktualisierungsrate bis zu 18 Hz (Standard 1 Hz)
- Konfigurierbarer Zeitimpuls-Ausgang bis zu 10 MHz
- Integrierter elektronischer Kompass: IST8310 (I2C)
- Adhesive Montage an der Unterseite (3M-Kleber)
Technische Daten
| Modell | BE-508i |
| Chip | M10050 |
| Empfängertyp | GPS L1 C/A, QZSS L1 C/A, BDS B1I/B1C, Galileo E1b/c, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN |
| Standard-Positionssystem | GPS, BDS, GALILEO |
| Erweiterungssystem | SBAS, QZSS |
| Kanal | N/A |
| Empfindlichkeit (Tracking & Navigation) | -166 dBm |
| Empfindlichkeit (Wiedererlangung) | -160 dBm |
| Empfindlichkeit (Kaltstart) | -148 dBm |
| Empfindlichkeit (Warmstart) | -160 dBm |
| Genauigkeit (Horizontale Position) | 2.0 m CEP |
| Genauigkeit (Geschwindigkeit) | 0,05 m/s |
| Genauigkeit (Dynamische Richtung) | 0,3 Grad |
| Genauigkeit (Zeitimpuls) | RMS 30 ns; 99% 60 ns |
| Erwerb (Kaltstart) | 27 s |
| Erwerb (Warmstart) | 1 s |
| Erwerb (Unterstützter Start) | 1 s |
| Baudrate | 4800 bps - 921600 bps (Standard 115200 bps) |
| Ausgangsniveau | TTL-Niveau |
| Protokoll | NMEA, UBX |
| NMEA-Nachrichten | RMC, VTG, GGA, GSA, GSV, GLL |
| Aktualisierungsrate | 0.25 Hz - 18 Hz (Standard 1 Hz) |
| BLITZ | Mit BLITZ kann die Konfiguration geändert werden, und die Energie geht nicht verloren |
| Zeitimpulssignal | Konfigurierbar von 0,25 Hz bis 10 MHz; Standardperiode 1 s; Hochpegel dauert 100 ms |
| Arbeitsbeschränkungen (Höhe) | 80.000 m |
| Arbeitsbeschränkungen (Geschwindigkeit) | 500 m/s |
| Arbeitsbeschränkungen (Gravitationsbeschleunigung) | < 4 g |
| Versorgungsspannung | DC 3,6 V - 5,5 V (typisch 5,0 V) |
| Strom | 30 mA / 5,0 V |
| Größe | Φ56,7 mm x 18 mm |
| Maßtoleranz | Φ56,7 ± 0,3 mm; 18.0 ± 0,3 mm |
| Gewicht | 65 g |
| Kabellänge | 30 cm |
| Steckverbinder | 1 x 1,25 Pitch 6-polige Buchse; 1 x 1,25 Pitch 4-polige Buchse |
| Montage | Mit 3M-Kleber auf der Unterseite |
| Betriebstemperatur | -40 C bis +85 C |
| Lagertemperatur | -40 C bis +105 C |
| Kompass | Integrierter Kompass, elektronischer Kompass IC IST8310 |
Pinbelegung / Schnittstellen
1.25 Pitch 6-Pin (UART + Strom)
| GND | Erdung |
| TX | UART Kommunikationsschnittstelle, TTL-Niveau (GPS-Daten-Ausgangspin) |
| RX | UART Kommunikationsschnittstelle, TTL-Niveau (GPS-Daten-Eingangspin) |
| VCC | Netzstrom, DC-Eingang (DC 3,6 V - 5,5 V; Standard 5,0 V) |
1.25 Pitch 4-Pin (Kompass I2C)
| SCL | Serielle Uhr - I2C-Bus Master/Slave Uhr (IST8310 Kompass Uhr) |
| SDA | Serielle Daten - I2C-Bus Master/Slave Daten (IST8310 Kompass Daten) |
Verfügbare Optionen
- Modell: BE-508i
- Modell: BK-508i
Für Integrationsfragen (Verdrahtung, UART/Baudrate-Einstellungen oder Zeitimpuls-Konfiguration) kontaktieren Sie [email protected] or besuchen Sie https://rcdrone.top/.
Details

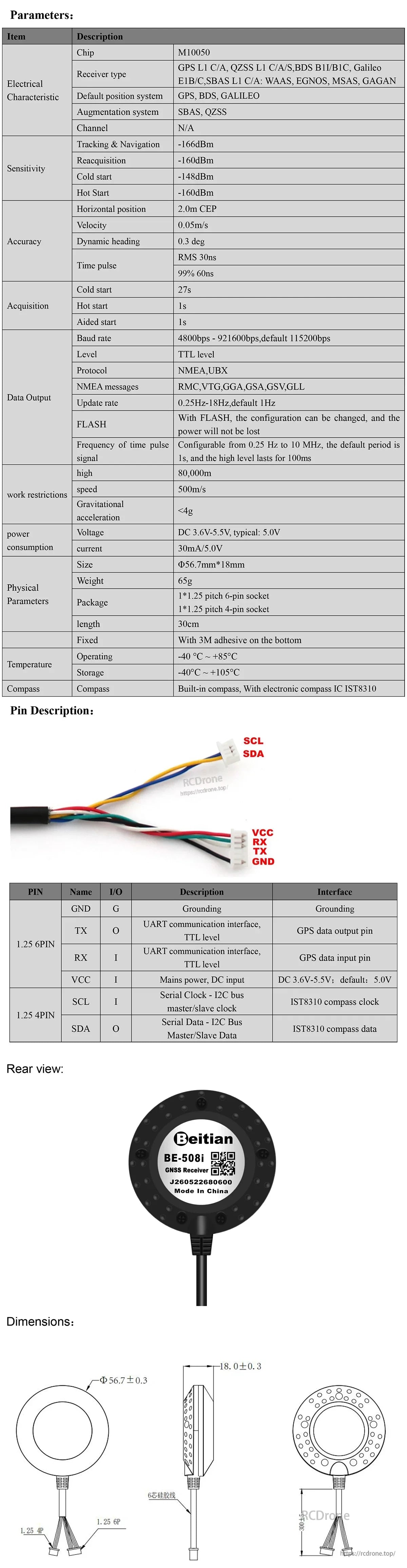

Vollständiges BE-508i Referenzblatt mit wichtigen Spezifikationen, Verdrahtungsbelegung für UART + Kompass I2C und mechanischen Abmessungen für die Montage.
