Beitian BE-525 GNSS GPS Modul mit Keramikantenne & QMC5883L Kompass für Pixhawk Drohnenvermessung

Beitian

$92.83 USD

Sale Ausverkauft

Inkl. Steuern. Versand wird beim Checkout berechnet

Modell BE-525 BK-525 BH-525

Anzahl

Vollständige Details anzeigen

Übersicht

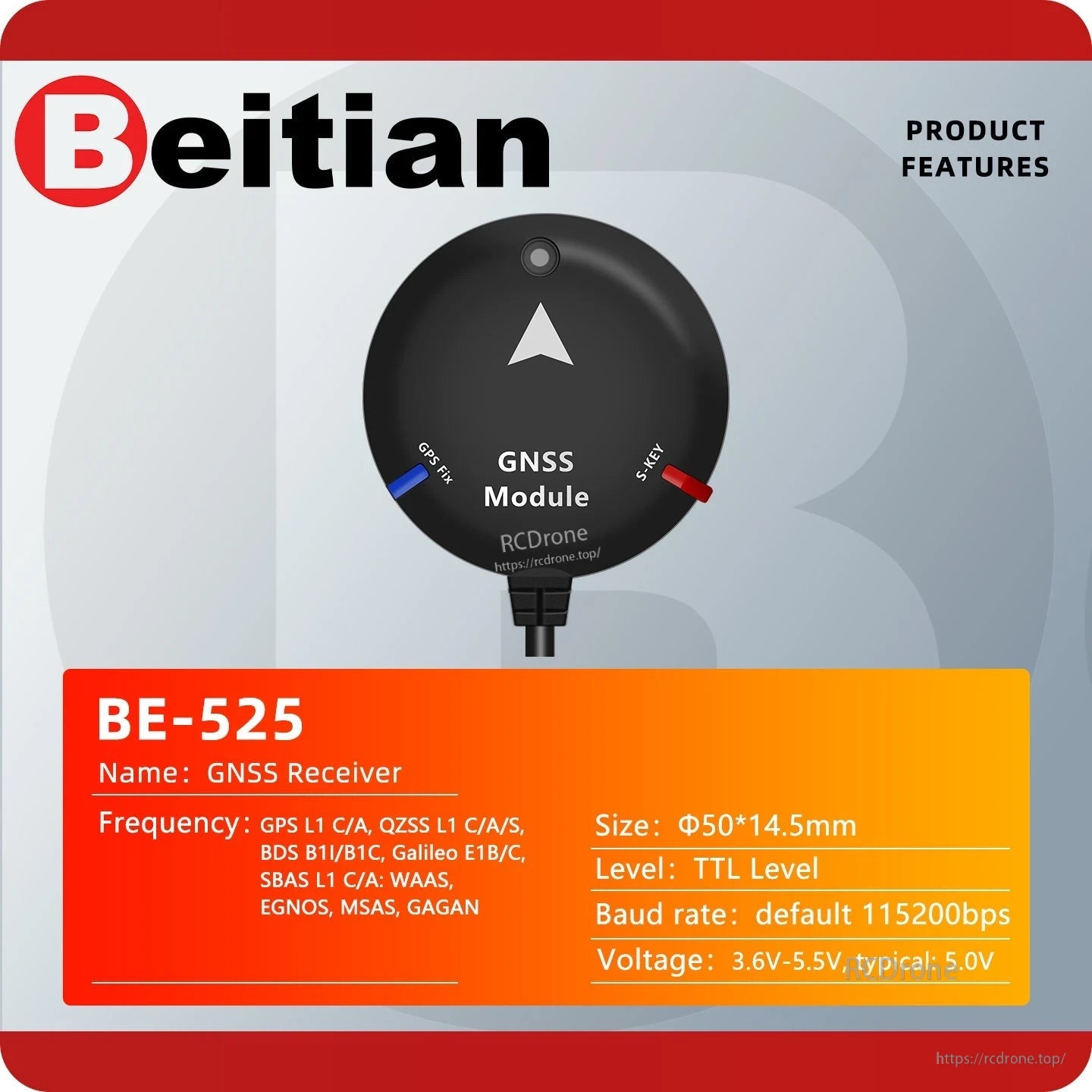

Das Beitian BE-525 ist ein GNSS GPS-Modul product_type, das für auf Pixhawk basierende Drohnen verwendet wird, die in Lichtshows und Luftvermessungen eingesetzt werden. Es verfügt über eine integrierte Keramikantenne, Multi-System GNSS-Empfang (GPS/BeiDou/Galileo/QZSS/SBAS, wie vom Modul unterstützt), TTL-Level-Ausgang und NMEA/UBX-Protokolle. Die angezeigten Modelloptionen umfassen BE-525, BK-525 und BH-525.

Hauptmerkmale

GNSS-Empfängermodul mit integrierter Keramikantenne
Duale Ausgangsprotokolle: NMEA, UBX
TTL-Ausgangsniveau
Unterstützt Hot-, Warm- und Kaltstart-Befehlskonfigurationen
Mit FLASH (Konfiguration bleibt bei ausgeschaltetem Strom erhalten)
Statusanzeige:
- PPS-Licht: nicht leuchtet, wenn nicht positioniert; beginnt nach 3D-Positionierung zu blinken
- TX-Licht: blauer Licht blinkt bei eingeschaltetem Strom; zeigt an, dass mehrere Ausgänge vorhanden sind
- Sicherheits Ein/Aus-Taste
Elektronischer Kompass: QMC5883L (für die Serie angegeben)
Pi-Typ Antennen-Netzwerkdesign, Impedanzanpassung (50Ω), Antennen-VSWR unter 1.6

Technische Daten

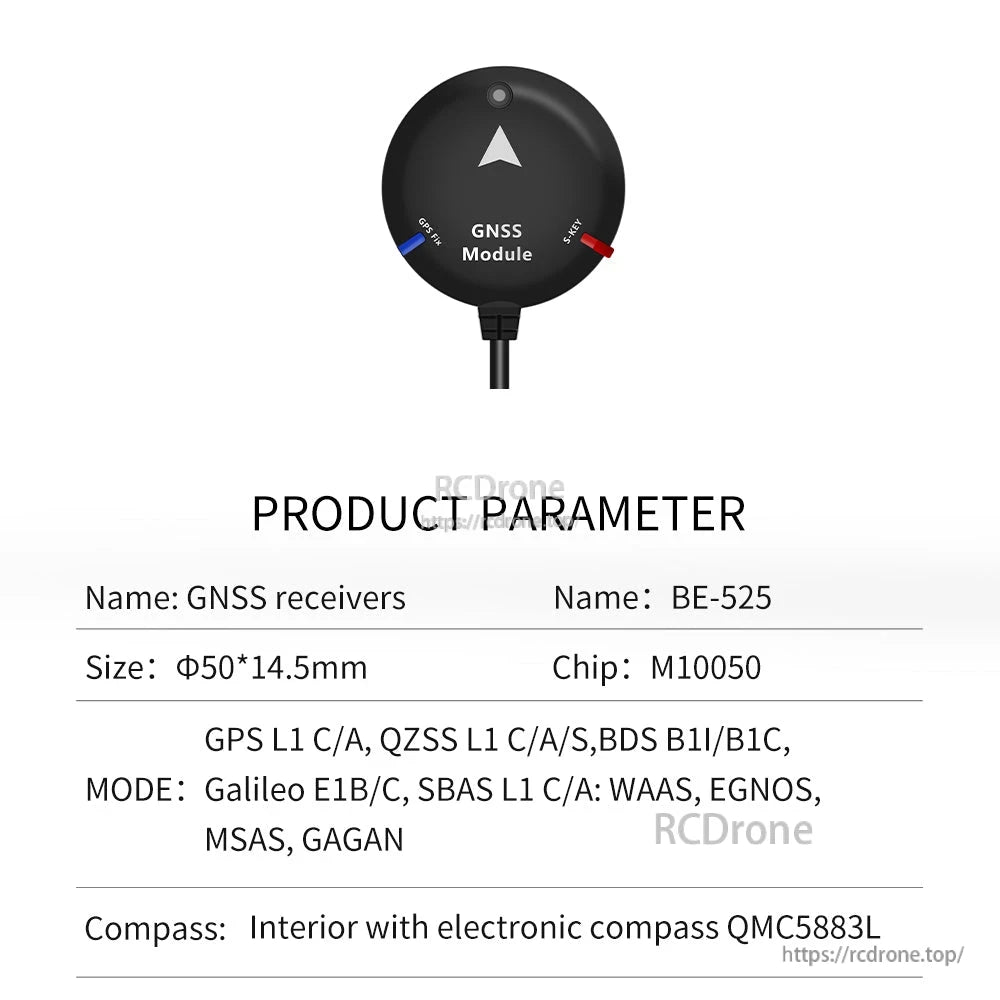

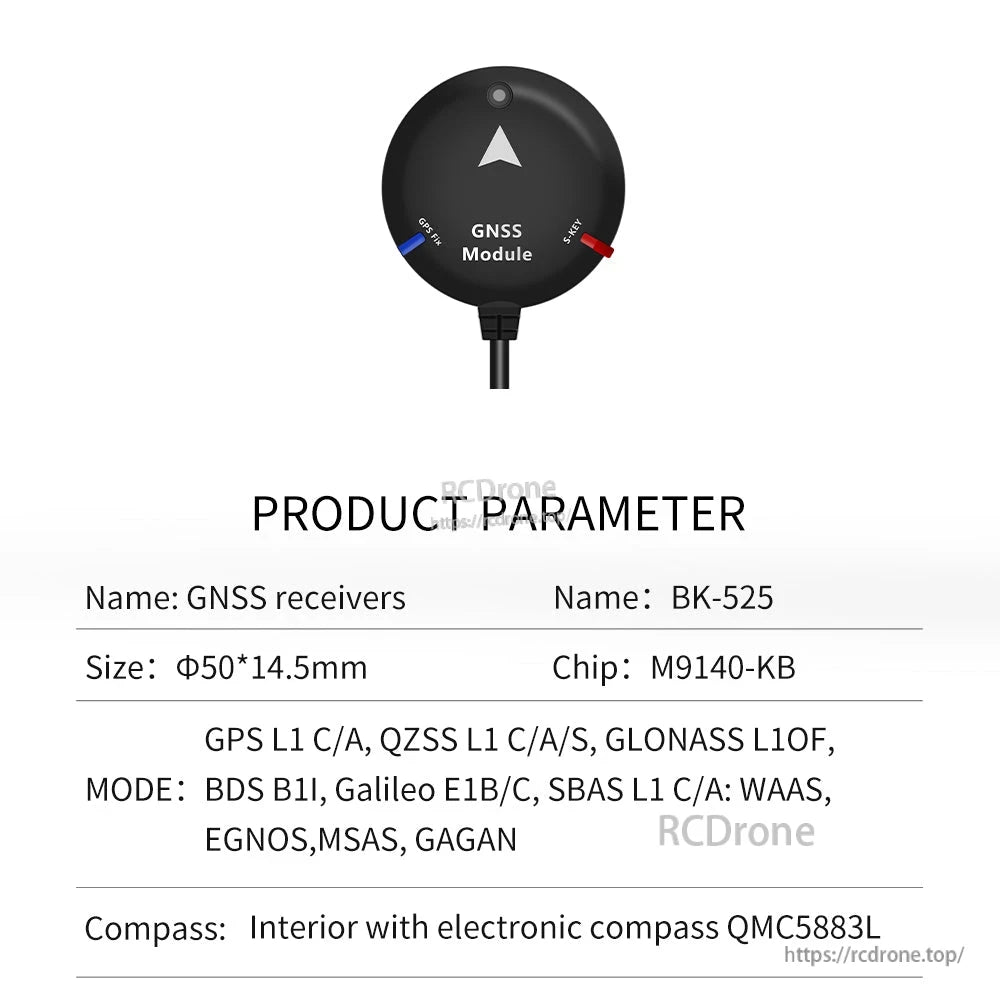

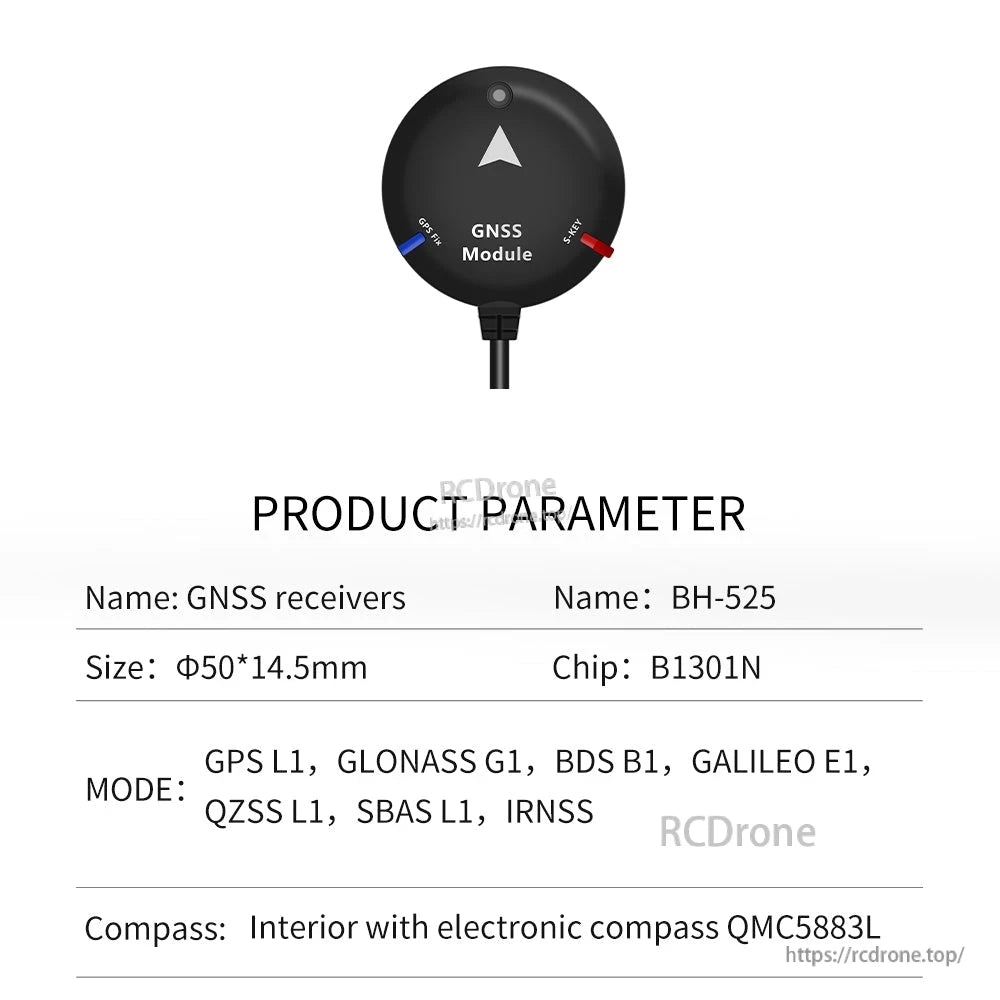

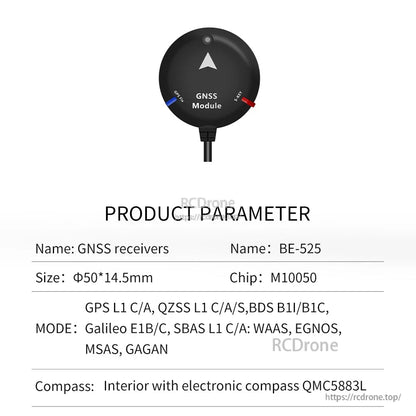

Parameter	BK-525	BE-525	BH-525
Chip	M9140-KB	M10050	B1301N
Arbeitsmodus	GPS L1 C/A, QZSS L1 C/A/S, GLONASS L1OF, BDS B1I, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN	GPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN	GPS L1, GLONASS G1, BDS B1, GALILEO E1, QZSS L1, SBAS L1, IRNSS
Kanal	92 Suchkanal	N/A	120
Wiedererfassung	Kaltstart -148dBm; Warmstart -159dBm	Kaltstart -148dBm; Warmstart -160dBm	Kaltstart -148dBm; Warmstart -160dBm
Horizontal	1,5 m CEP	2.0 m CEP	1,5 m CEP
Geschwindigkeit	0,05 m/s	0,05 m/s	0,1 m/s
PPS Zeitgenauigkeit	RMS 30 ns; 99% 60 ns	RMS 30 ns; 99% 60 ns	-
Akquisition	Kaltstart 24 s; Warmstart 2 s; Unterstützter Start 2 s	Kaltstart 27 s; Warmstart 1 s; Unterstützter Start 1 s	Kaltstart 28 s; Warmstart 1 s; AGPS Zeit bis zum ersten Fix 1.5s
Baudrate (bps)	4800bps - 921600bps, Standard 115200bps	4800bps - 921600bps, Standard 115200bps	9600~2000000bps, Standard 115200bps, unterstützt den Schlafmodus
Ausgangsniveau	TTL	TTL	TTL
Ausgangsprotokoll	NMEA, UBX	NMEA, UBX	NMEA, UBX
Aktualisierungsfrequenz	0.25Hz-25Hz, Standard 1Hz	0.25Hz-18Hz, Standard 1Hz	1~20Hz (Standard: 10Hz)
FLASH	Mit FLASH	Mit FLASH	Mit FLASH
Sekundenimpuls	Konfigurierbar von 0.25 Hz bis 10 MHz	Konfigurierbar von 0.25 Hz bis 10 MHz	-
Gravitationsbeschleunigung	Höhe 80.000m; Geschwindigkeit 500m/s; Gravitationsbeschleunigung <4g	Höhe 80.000m; Geschwindigkeit 500m/s; Gravitationsbeschleunigung <4g	Höhe 50.000m; Geschwindigkeit 500m/s; Gravitationsbeschleunigung <4g
Spannung	DC 3.6V-5.5V, typisch: 5.0V	DC 3.6V-5.5V, typisch: 5.0V	DC 3.6V-5.5V, typisch: 5.0V
Strom	25mA/5.0V	30mA/5.0V	20mA/5.0V
Größe	Φ50*14.5mm	Φ50*14.5mm	Φ50*14.5mm
Gewicht	33g	33g	33g
Stecker	1.00mm 10-Pin-Stecker	1.00mm 10-Pin-Stecker	1.00mm 10-Pin-Stecker
Kabellänge	26 cm	26 cm	26 cm
Betriebstemperatur	Betrieb -40°C ~ +85°C; Lagerung -40°C ~ +105°C	Betrieb -40°C ~ +85°C; Lagerung -40°C ~ +105°C	Betrieb -40°C ~ +85°C; Lagerung -40°C ~ +105°C
Kompass	QMC5883L	QMC5883L	QMC5883L

Anwendungen

Pixhawk / APM / Integration der Flugsteuerung Navigation
Drohnen-Lichtshow-Positionierung
Luftbildvermessung und Kartierungs-Workflows
FPV- und Starrflügelflugzeug-Navigationssysteme

Unterstützung

Für Hilfe bei der Produktauswahl (BE-525 / BK-525 / BH-525) und Integrationsfragen, kontaktieren Sie [email protected] or besuchen Sie https://rcdrone.top/.

Details

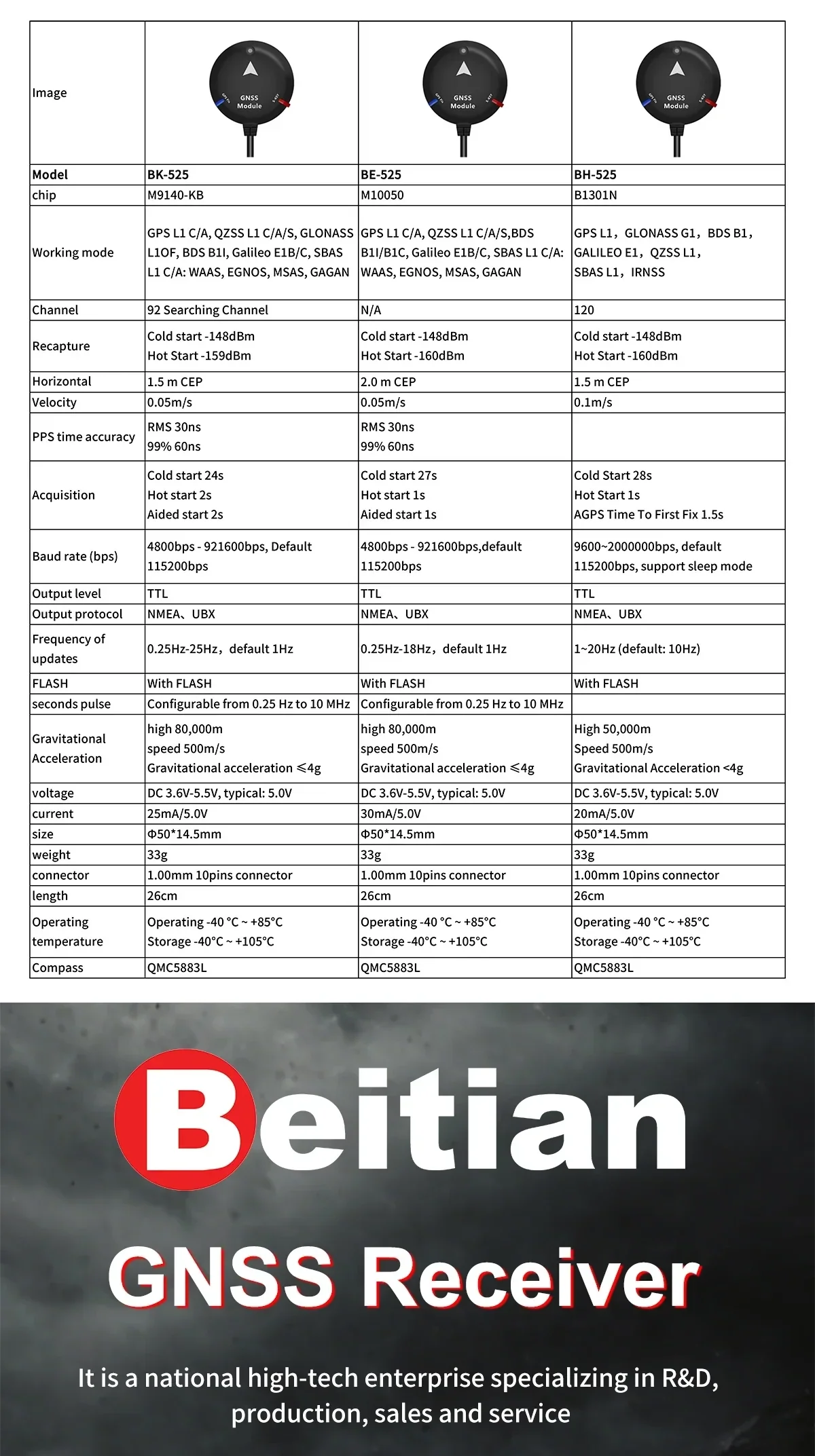

Beitian BE-525 GNSS GPS spec table comparing BK-525, BE-525 and BH-525 modules

Vergleichen Sie die Optionen BK-525, BE-525 und BH-525 auf einen Blick, einschließlich Kanälen, Aktualisierungsrate und unterstützten GNSS-Systemen.

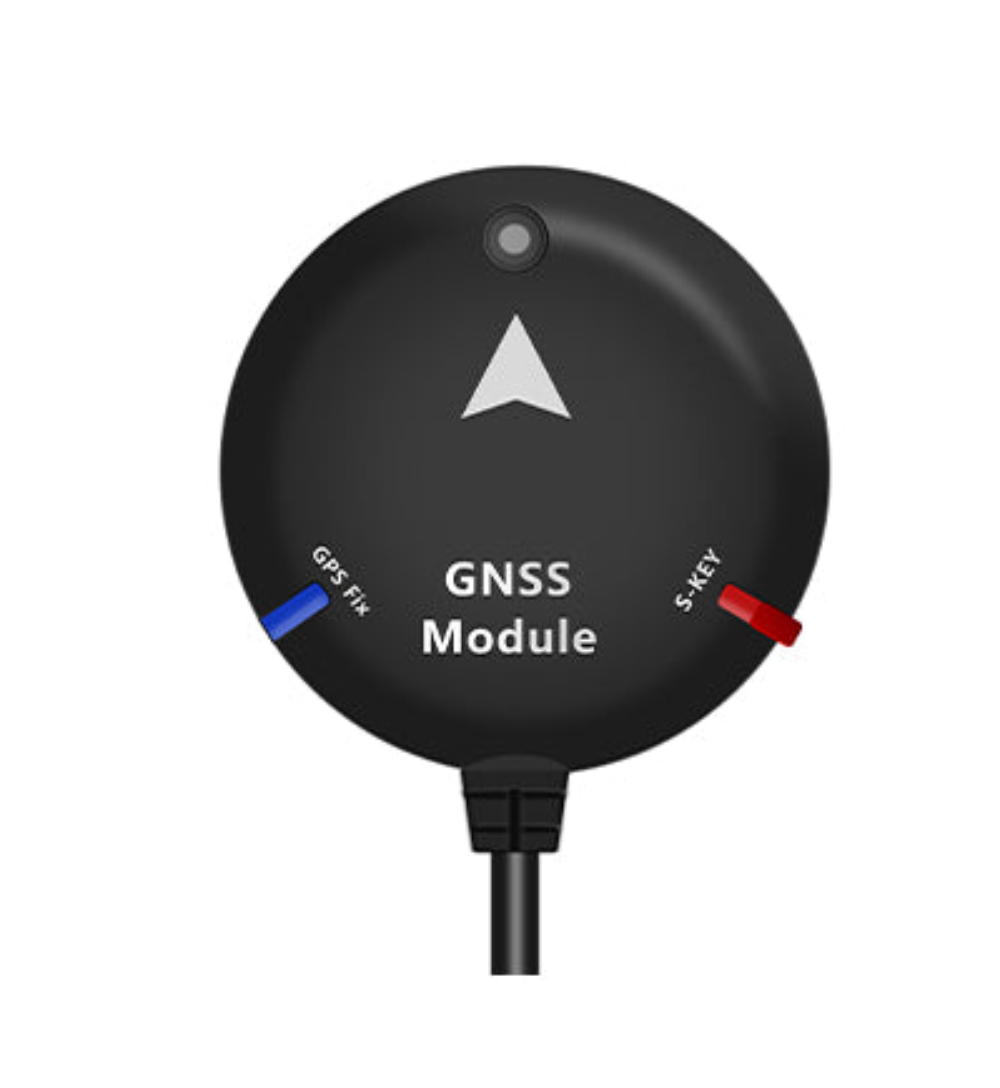

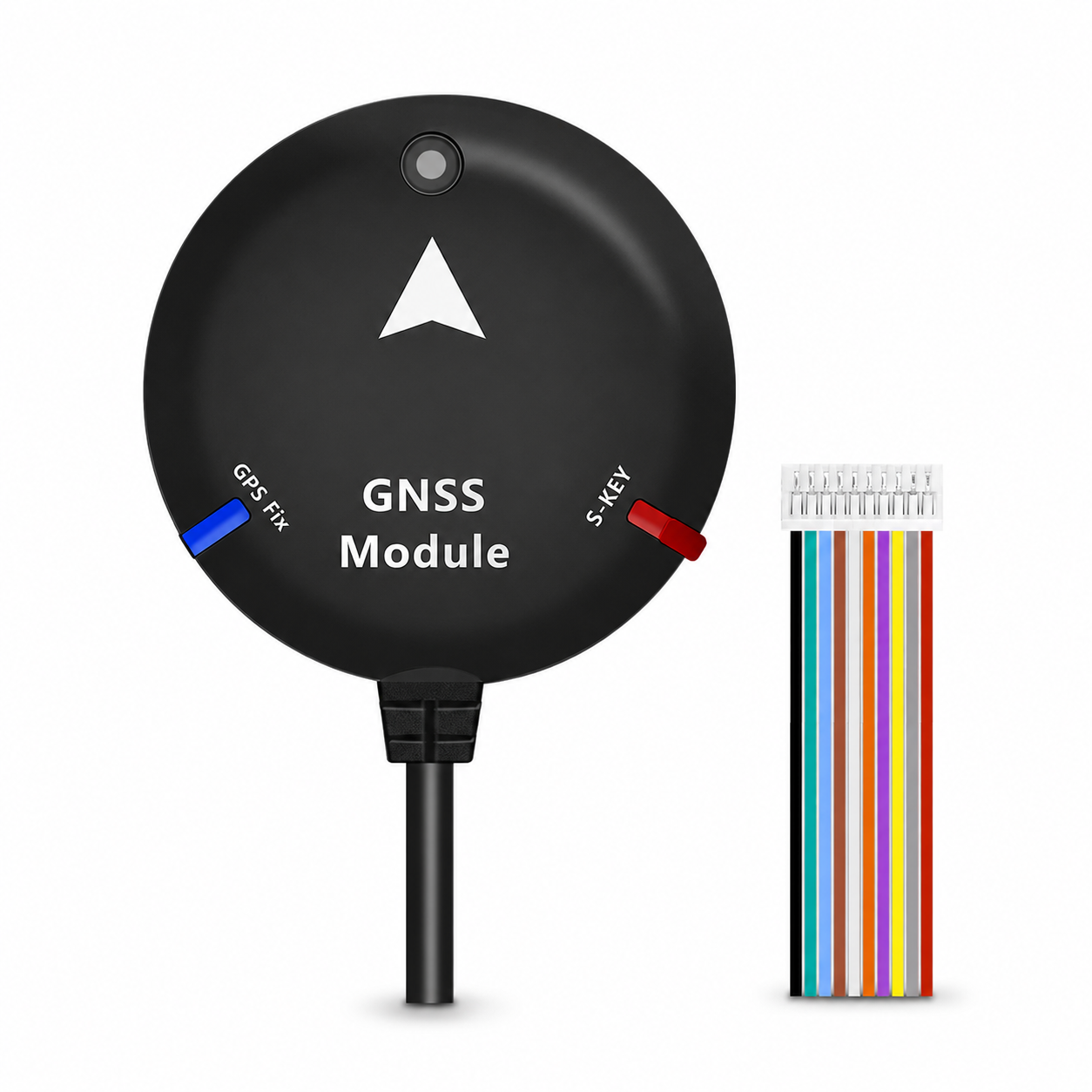

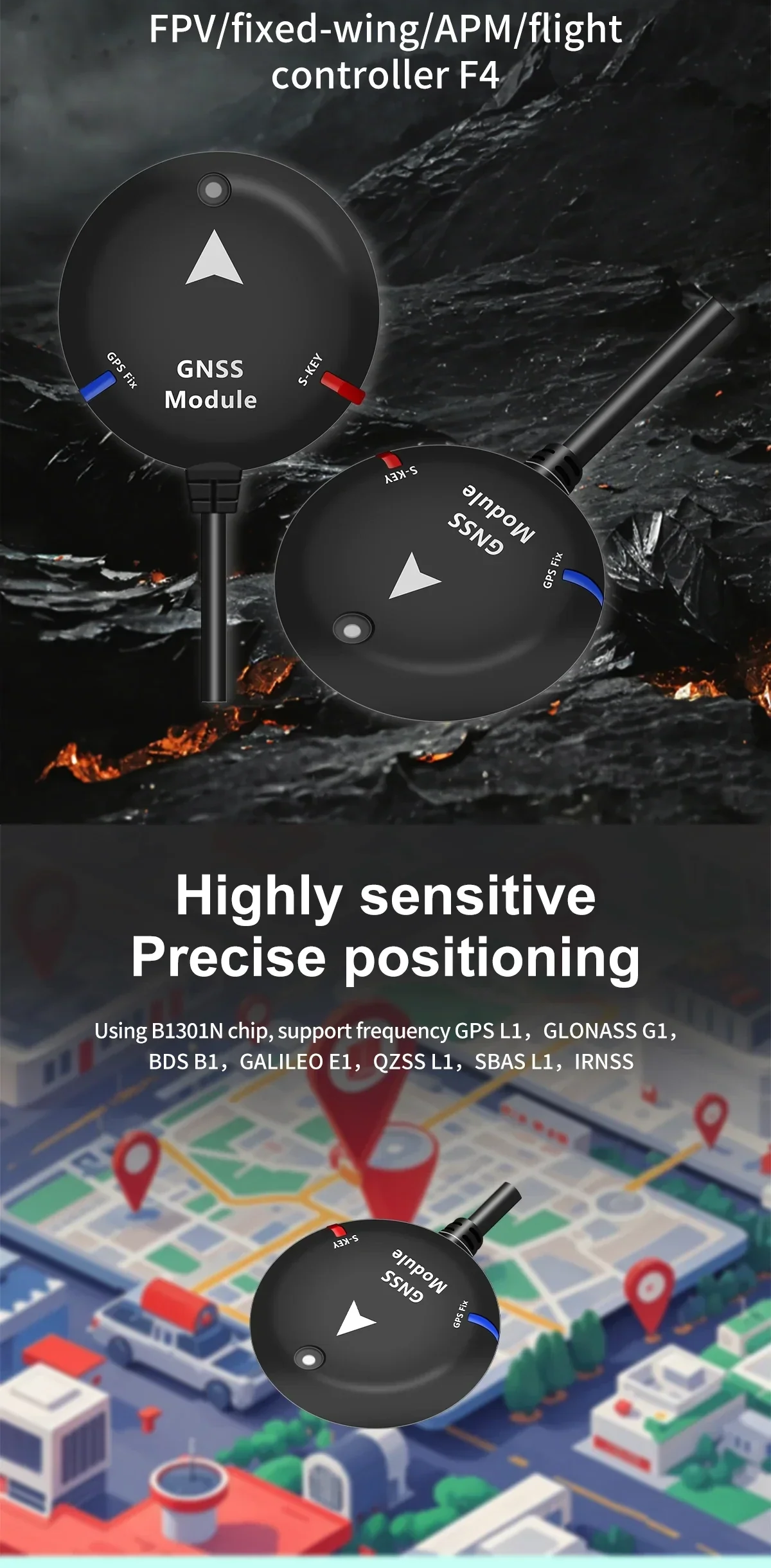

Beitian BE-525 GNSS GPS module top view with cable, designed for Pixhawk flight controllers

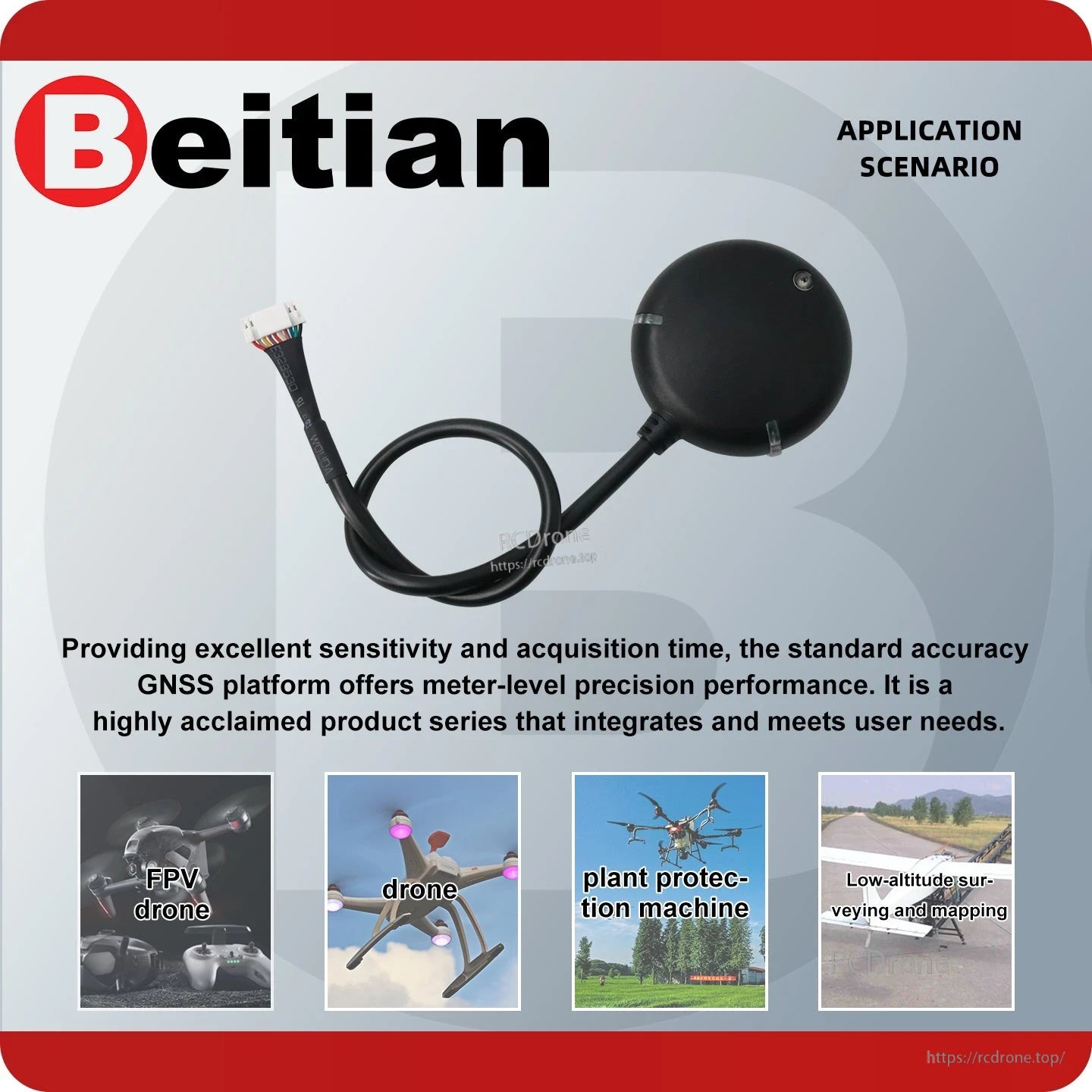

Entwickelt für FPV- und Festflügel-Bauten, integriert sich das kompakte Puck-Stil GNSS-Modul sauber in Pixhawk-Setups.

GNSS receiver performance graphic with hot/warm/cold start support and 1.5 m CEP accuracy claim

Hot-, Warm- und Kaltstartbefehle helfen, die Akquisition zu beschleunigen, wobei die Positionierungsleistung für einen zuverlässigen Lock im Feld optimiert ist.

Electronic compass QMC5883L and GNSS output details: TTL level, NMEA/UBX, update rate, baud options

TTL-Ausgang mit NMEA/UBX-Protokollunterstützung erleichtert die Anpassung an gängige Autopilot-Einstellungen und Aktualisierungsbedürfnisse.

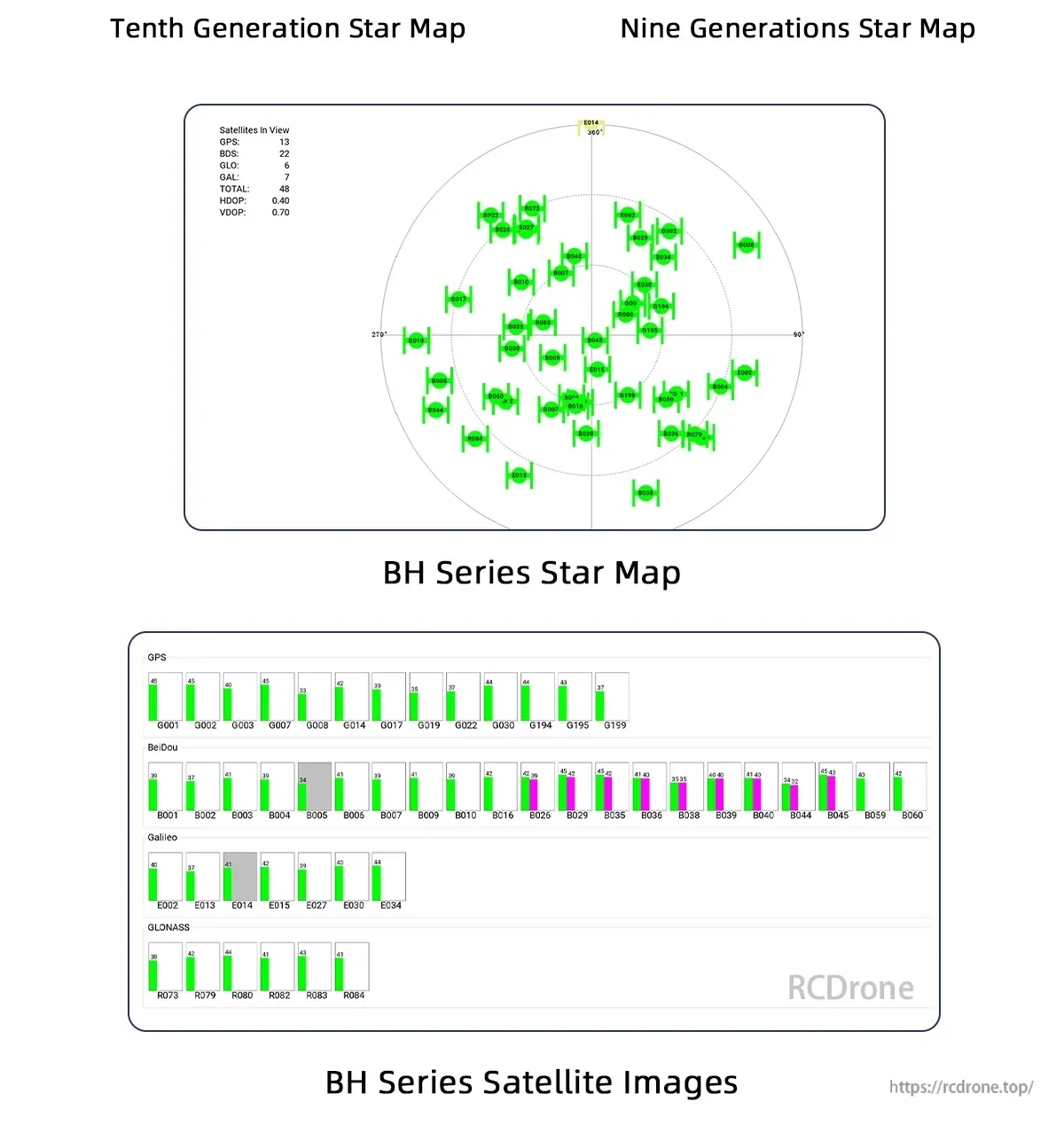

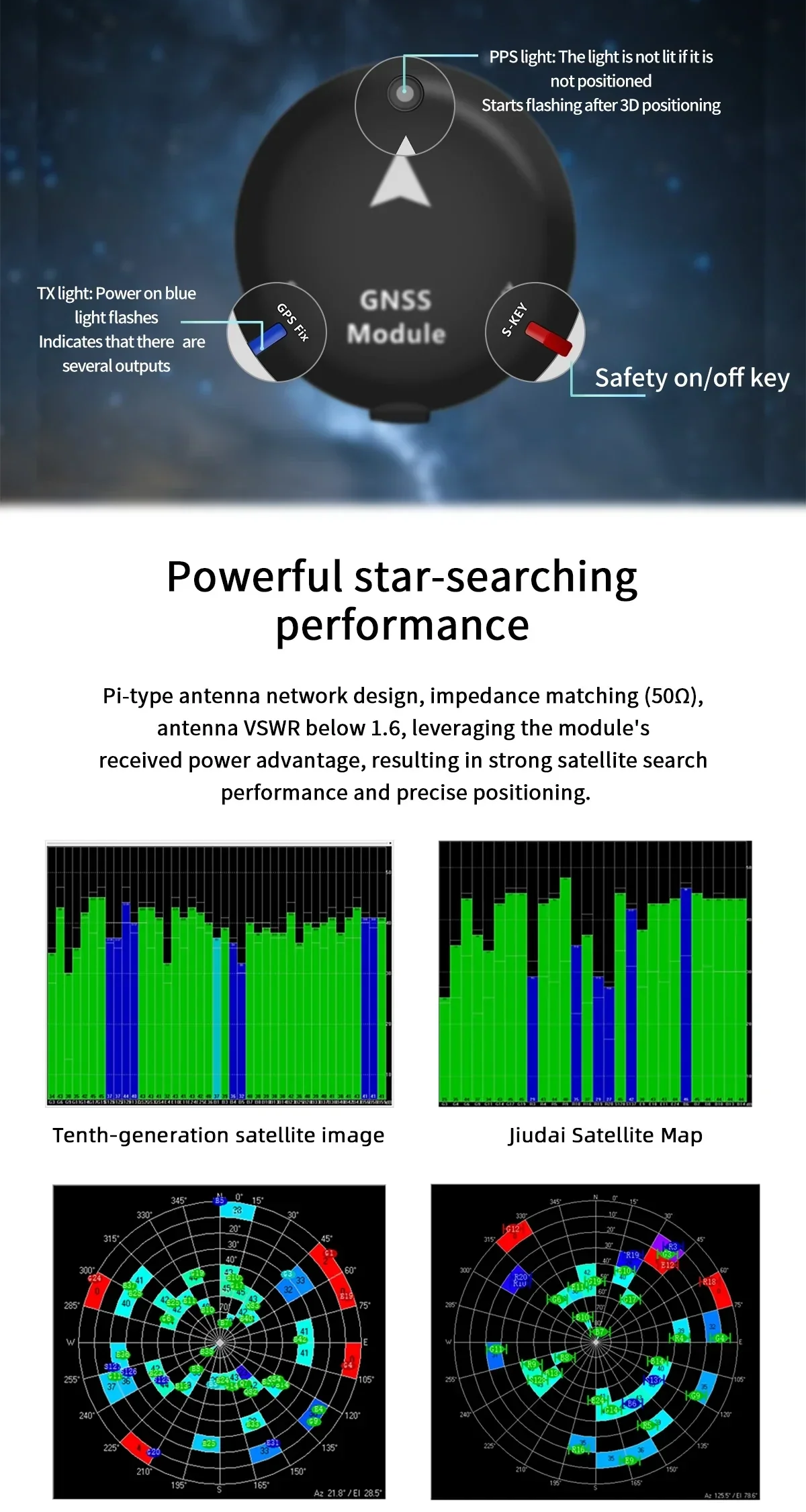

GNSS module indicator lights and safety on/off key, plus Pi-type antenna network and satellite maps

Status-LEDs und ein Sicherheits-Ein/Aus-Schlüssel bieten schnelles Feedback während der Einrichtung, während das Antennenanpassungsnetzwerk einen stabilen Empfang unterstützt.
