Beitian BE-59D M10050 GNSS Antenna Receiver RS232 DB9, 5V IP67

Übersicht

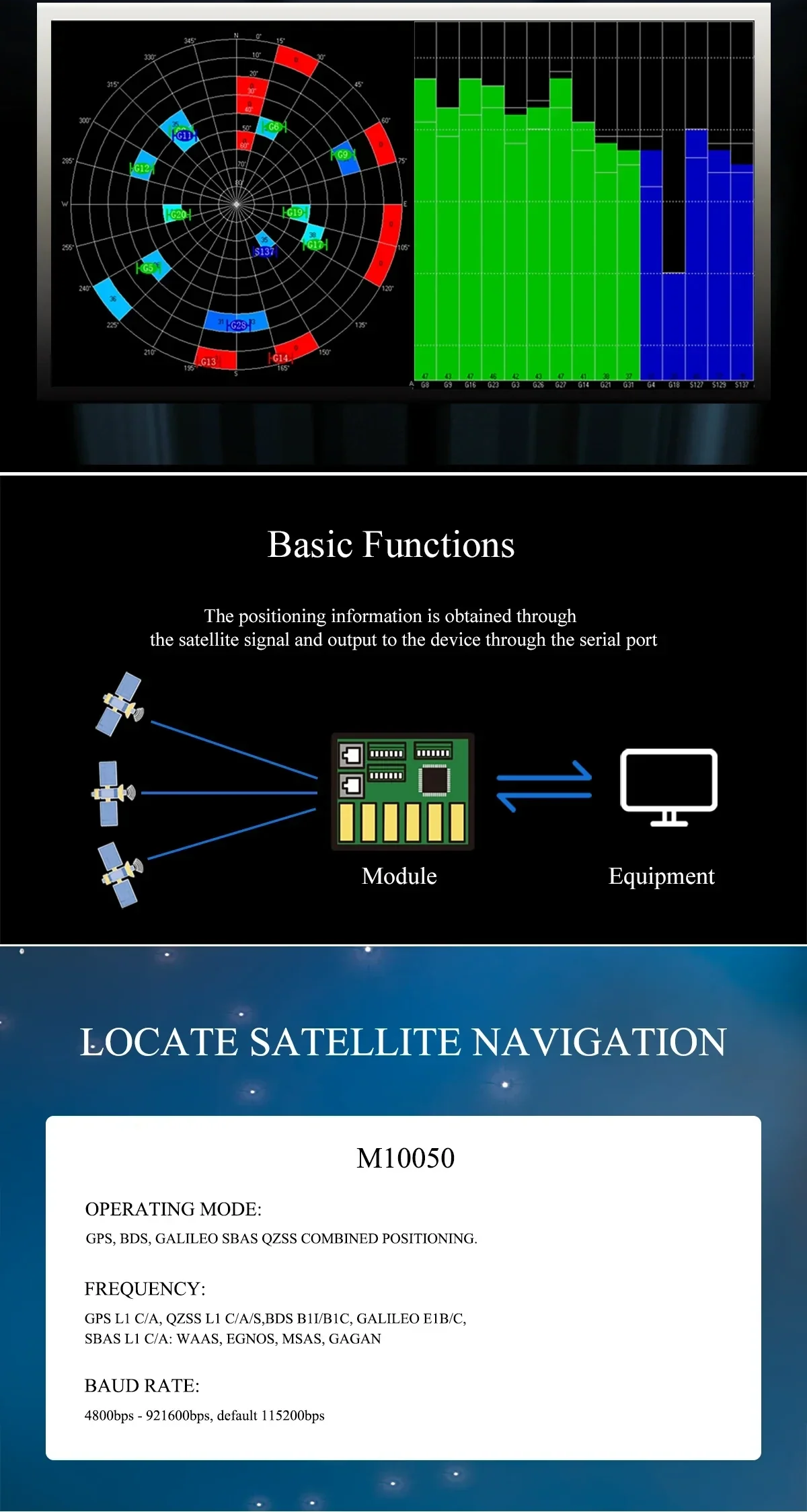

Die Beitian BE-59D ist eine GNSS-Positionsantenne/-empfänger mit serieller Datenausgabe für marine, landwirtschaftliche Geräte und industrielle Positionierungsanwendungen. Sie verwendet den M10050-Chip und unterstützt mehrere Baudraten sowie NMEA/UBX-Ausgaben zur Integration mit Controllern, Computern und anderen seriellen Host-Geräten.

Hauptmerkmale

Multi-System-Kombinationspositionierung: GPS, BDS, GALILEO, SBAS, QZSS
Serielle Ausgabestufe: RS-232-Stufe
Protokolle: NMEA, UBX
Konfigurierbare Aktualisierungsrate: 0.25Hz bis 18Hz (Standard 1Hz)
Mit FLASH (Konfiguration kann geändert werden)
IP67 wasserdichtes Niveau
Magnetische Bodenmontage
Mehrere Verbindungsmethoden verfügbar durch Modellauswahl (DB9, USB, 4-Draht)

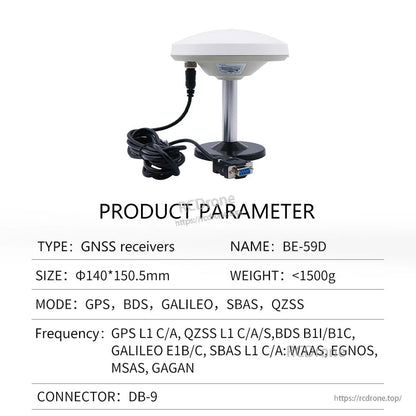

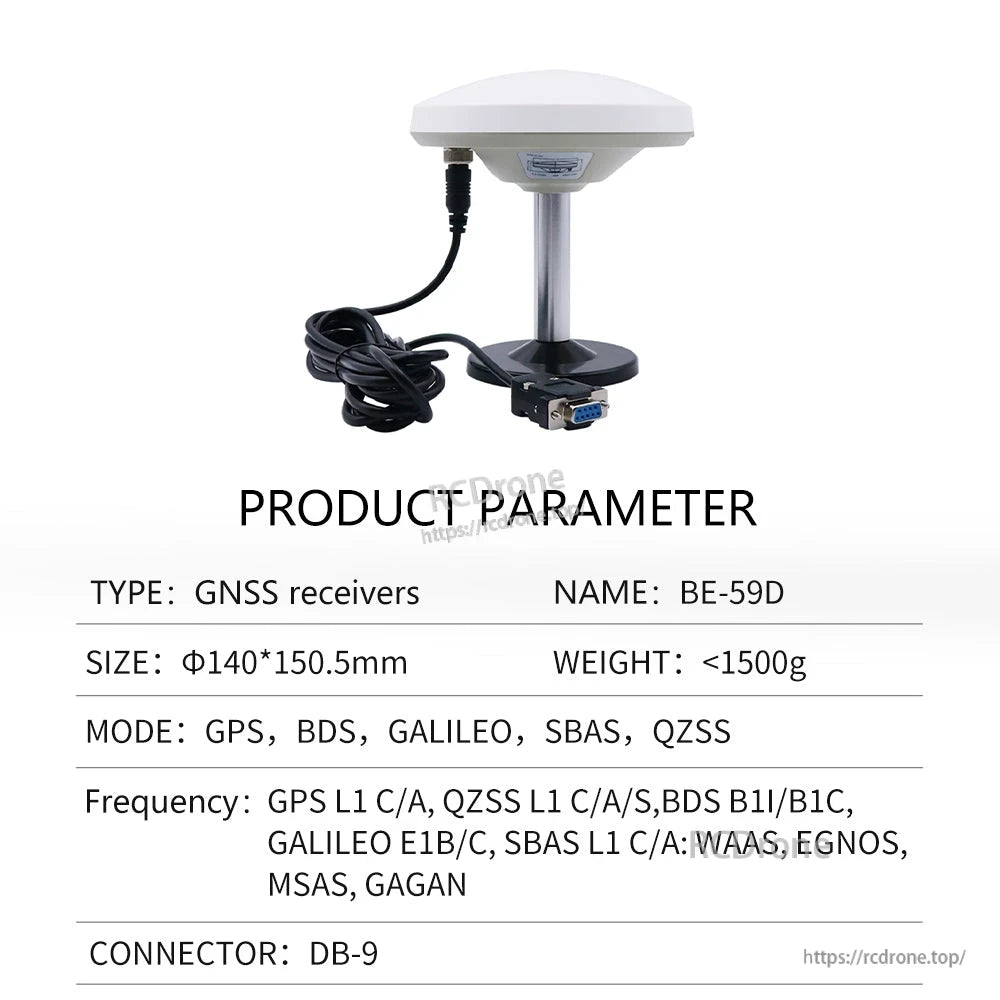

Technische Daten

Modell	BE-59D
Chip	M10050
Arbeitsmodus / Frequenz	GPS L1 C/A, QZSS L1 C/A, SBAS L1 C/A; BDS B1I/B1C; GALILEO E1B/C; SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN
Kanal	N/A
Horizontale Genauigkeit	2,0m CEP
Geschwindigkeit	0,05m/s
Dynamische Richtung	0.3 deg
PPS-Zeitgenauigkeit	RMS 30ns; 99% 60ns
Kaltstart	27s
Warmstart	1s
Baudrate (bps)	4800bps bis 921600bps (Standard 115200bps)
Ausgangsniveau	RS-232-Niveau
Ausgangsprotokoll	NMEA, UBX
Aktualisierungsrate	0,25Hz bis 18Hz (Standard 1Hz)
FLASH	Mit FLASH
Spannung	DC 3,6V bis 5,5V (typisch: 5,0V)
Strom	30mA / 5,0V
Größe	Phi 140mm * 150.5mm
Gewicht	<1500g
Kabellänge	3m (Zeichnung: 3000 +/- 10 mm)
Fest	Magnetischer Boden
Wasserdichtigkeit	IP67

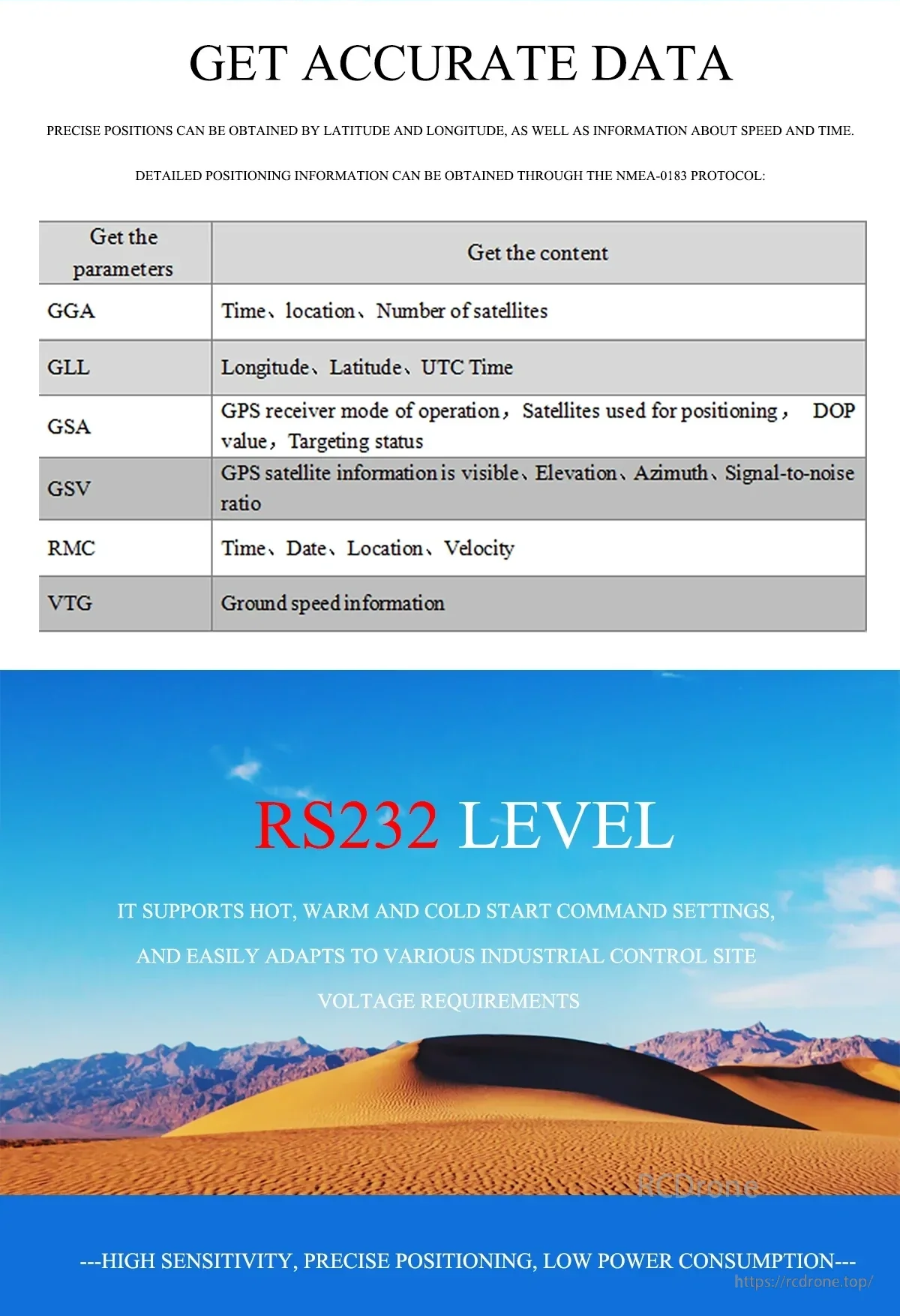

NMEA-0183 Nachrichteninhalt (Beispiele)

GGA	Zeit, Standort, Anzahl der Satelliten
GLL	Längengrad, Breitengrad, UTC-Zeit
GSA	GPS-Empfängermodus, verwendete Satelliten zur Positionierung, DOP-Wert, Zielstatus
GSV	GPS-Satelliteninformationen sichtbar, Höhe, Azimut, Signal-Rausch-Verhältnis
RMC	Zeit, Datum, Standort, Geschwindigkeit
VTG	Boden-Geschwindigkeitsinformationen

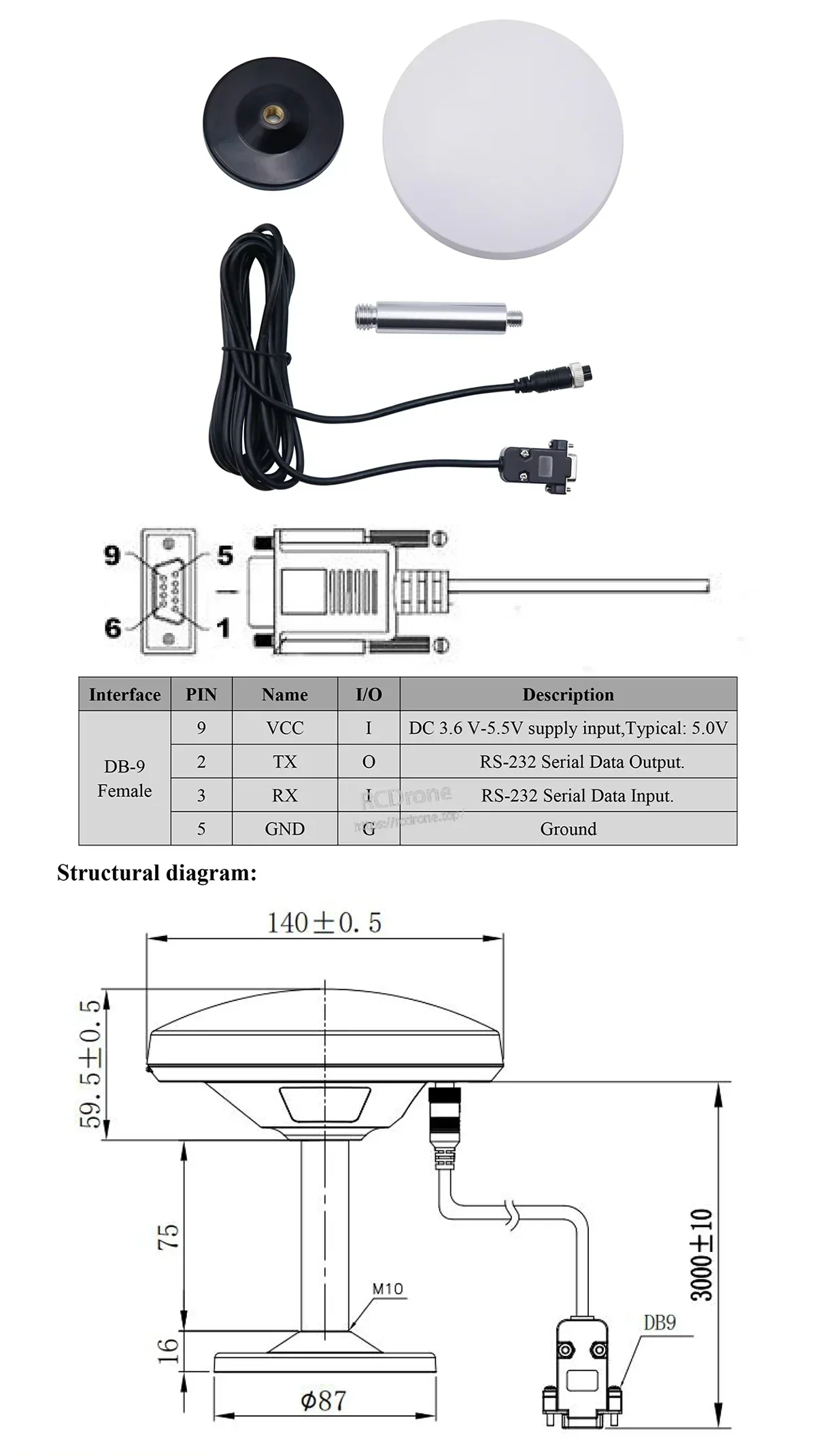

DB-9 Weibliche Schnittstelle Pin-Beschreibung

PIN 9	VCC	I	DC 3.6V bis 5.5V Versorgungseingang (typisch: 5.0V)
PIN 2	TX	O	RS-232 serielle Datenausgabe
PIN 3	RX	I	RS-232 serielle Dateneingabe
PIN 5	GND	G	Erde

Strukturelle Abmessungen (Zeichnung)

Antenne Durchmesser: 140 +/- 0.5 mm
Höhe markiert: 59.5 +/- 0.5 mm
Basis Durchmesser: Phi 87 mm
Höhen auf dem Ständer markiert: 75 mm und 16 mm
Gewindemarkierung: M10
Kabellänge: 3000 +/- 10 mm

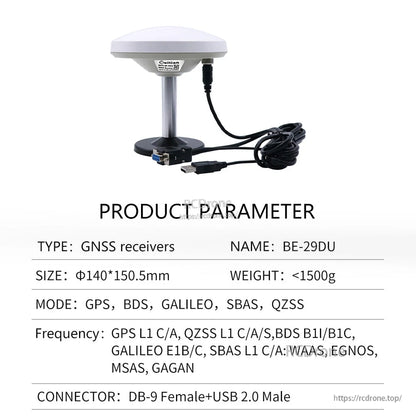

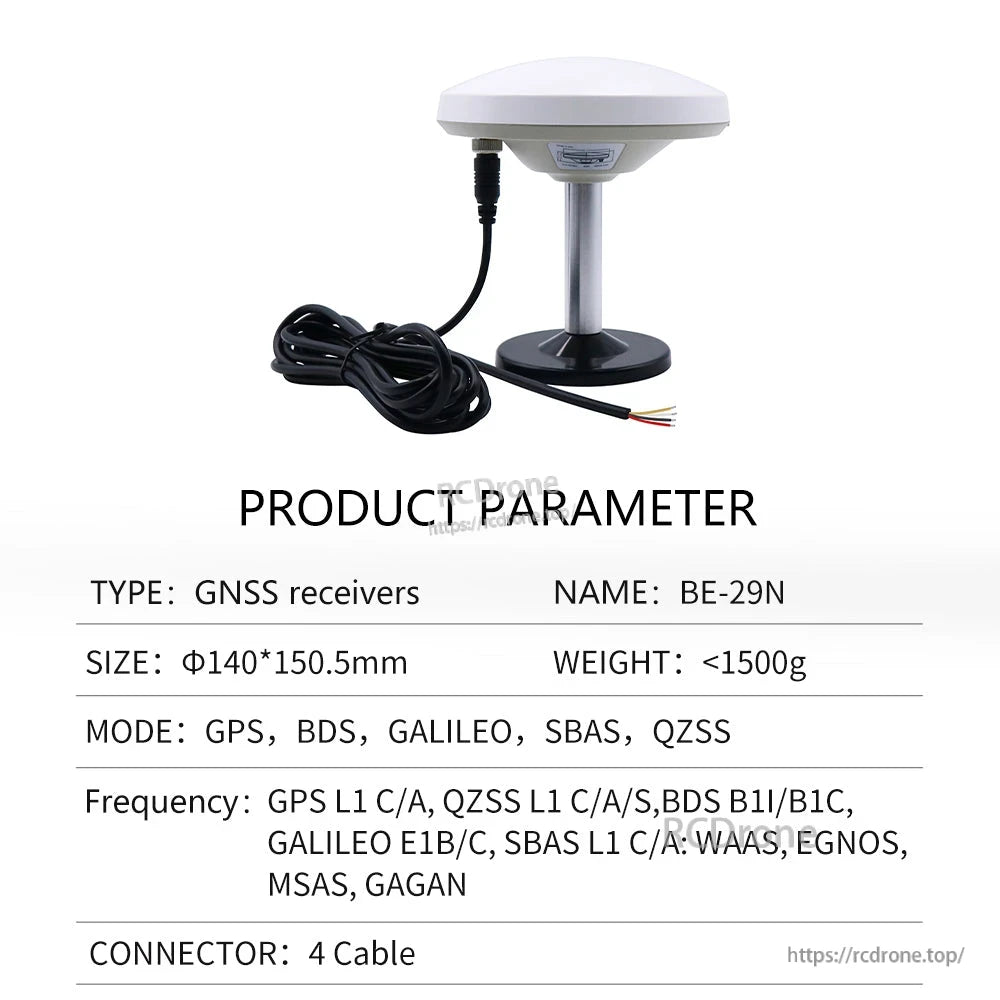

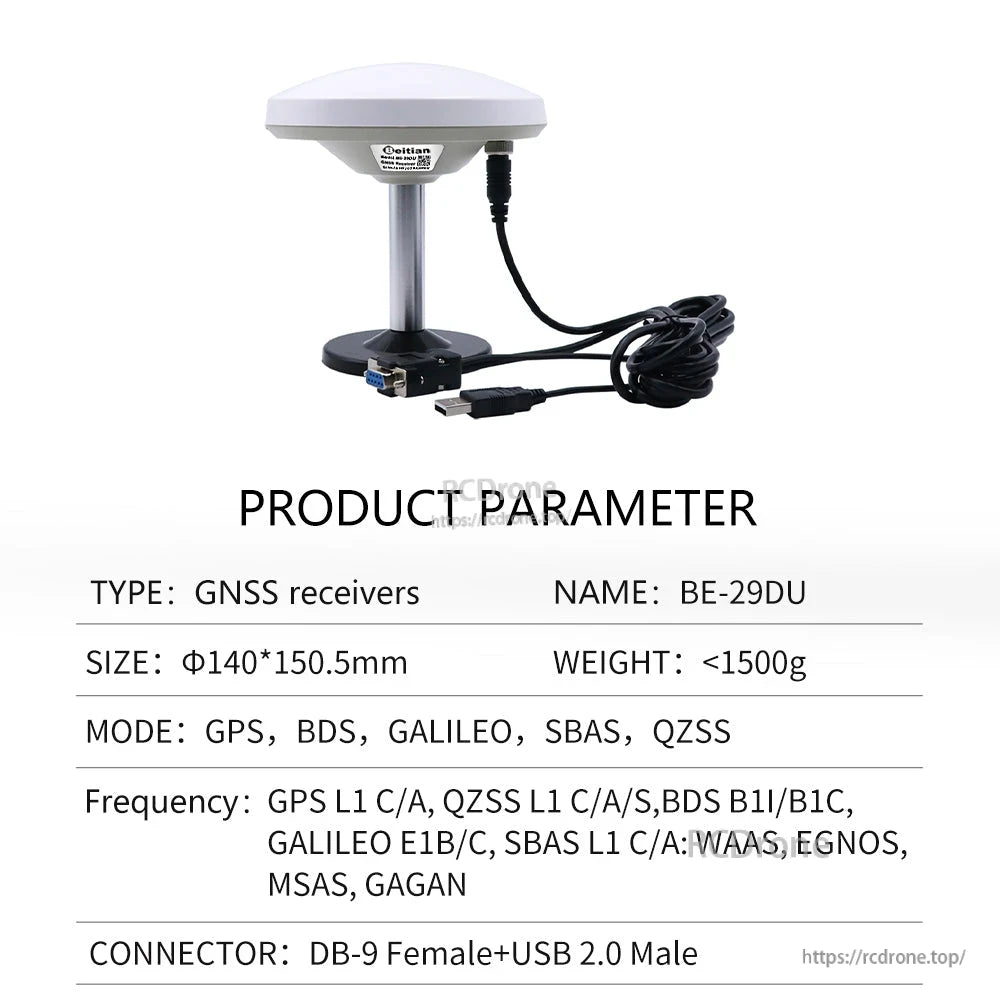

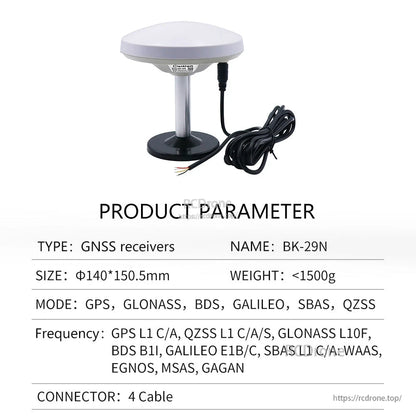

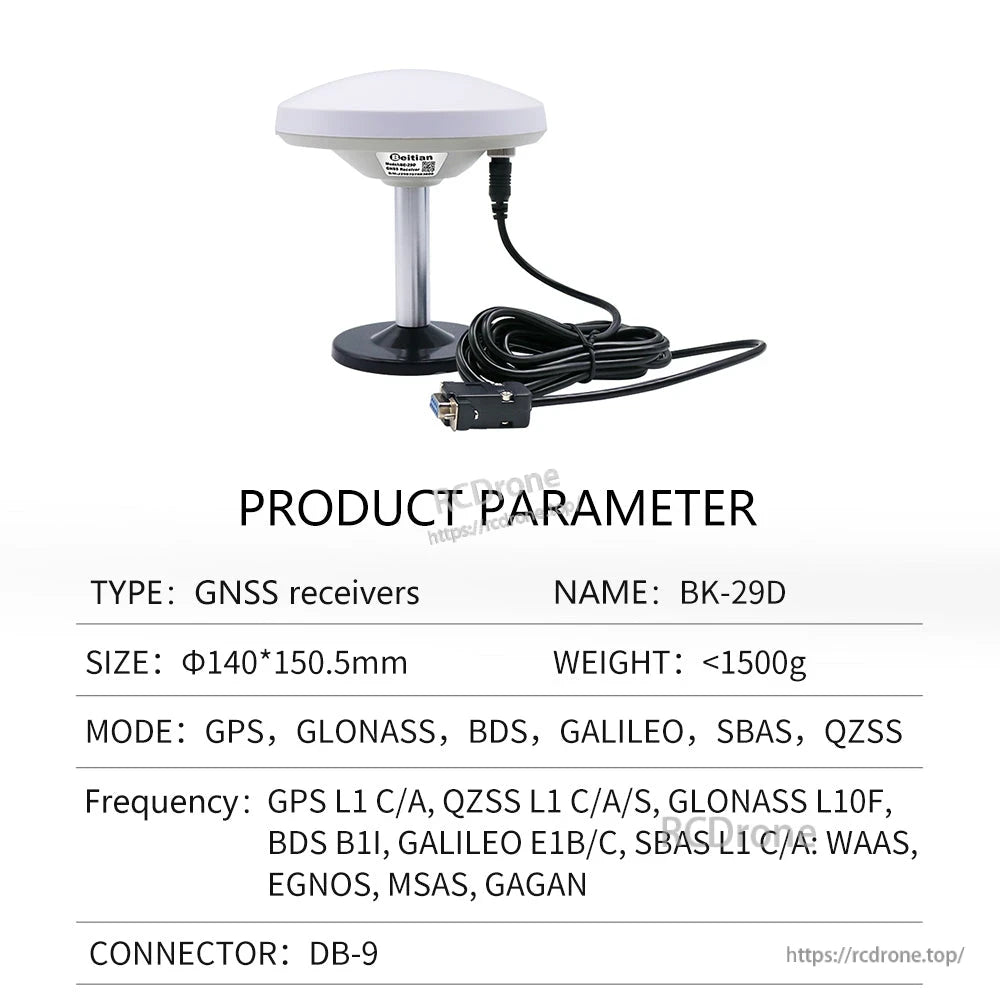

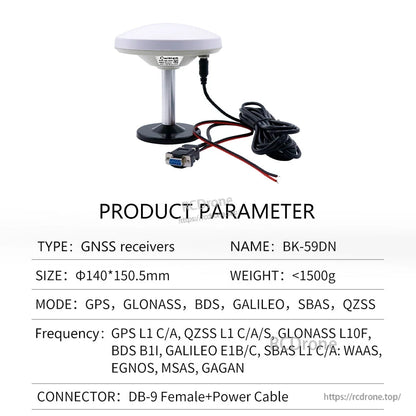

Modelloptionen (Auswahl abhängig)

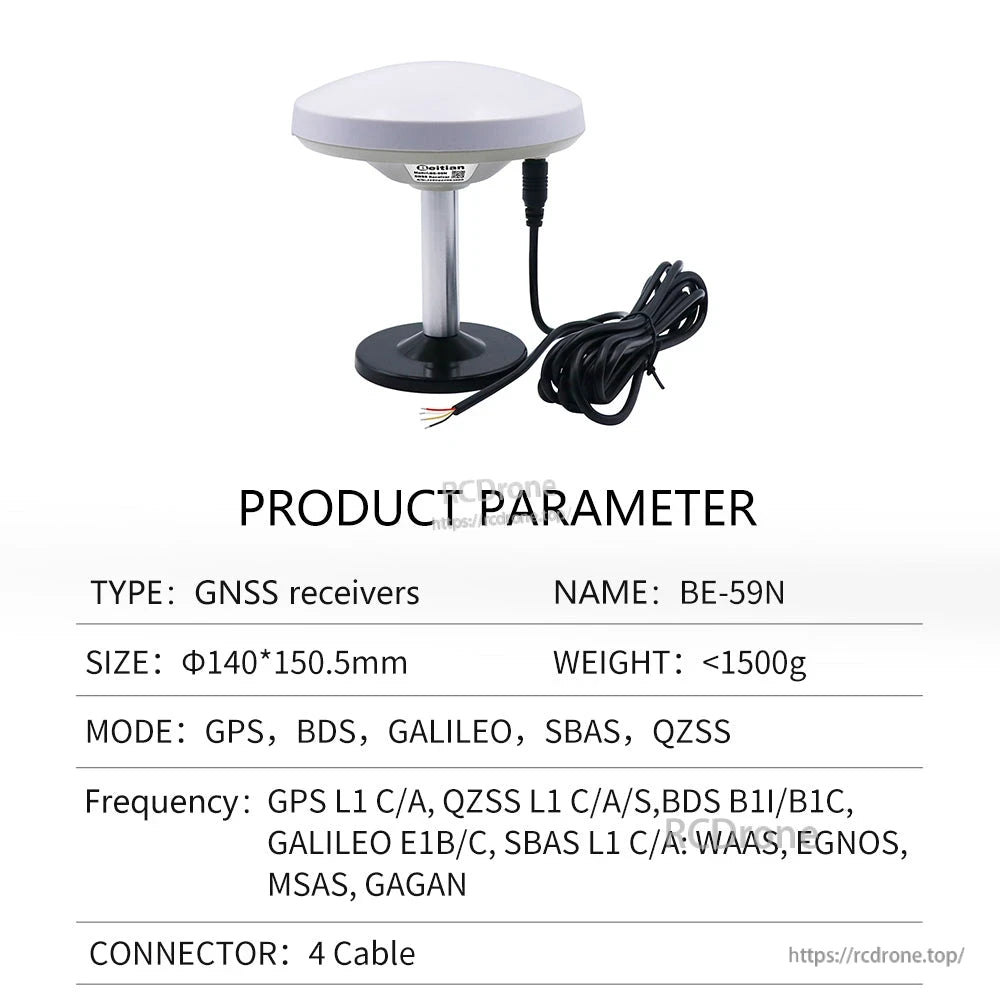

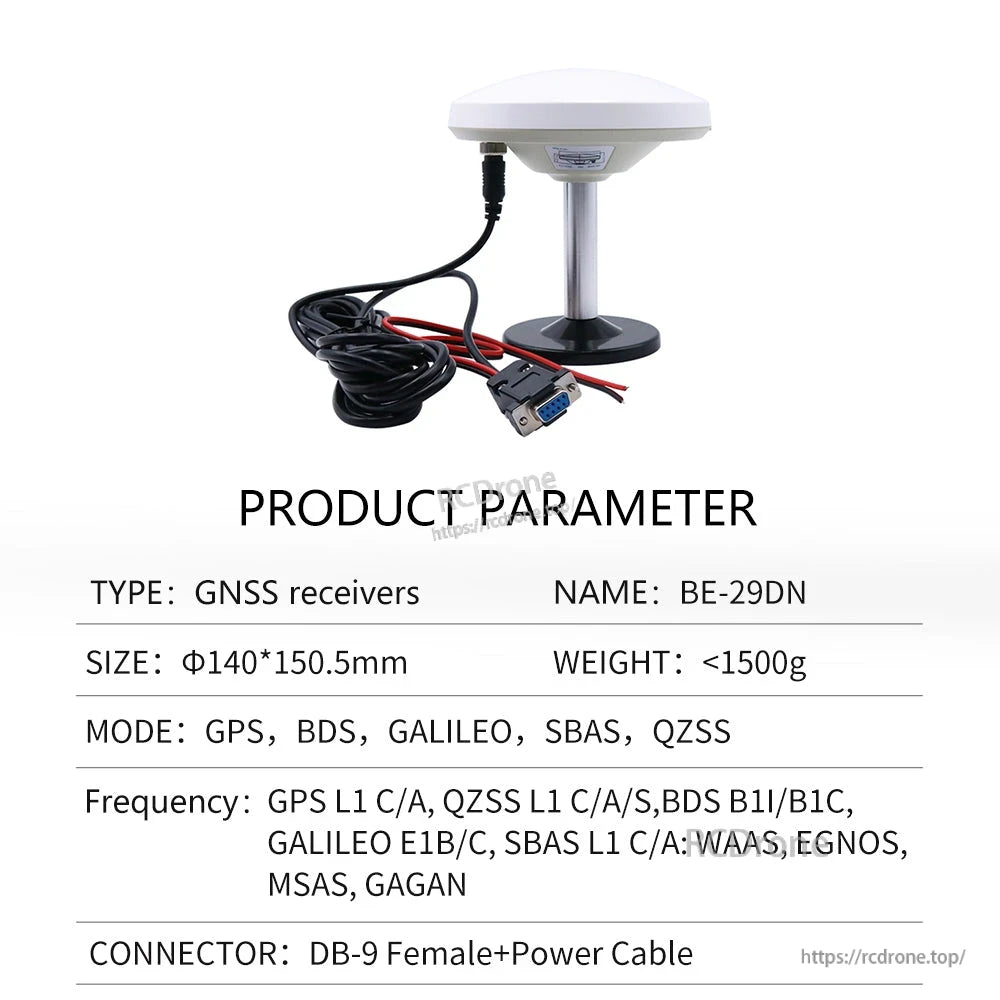

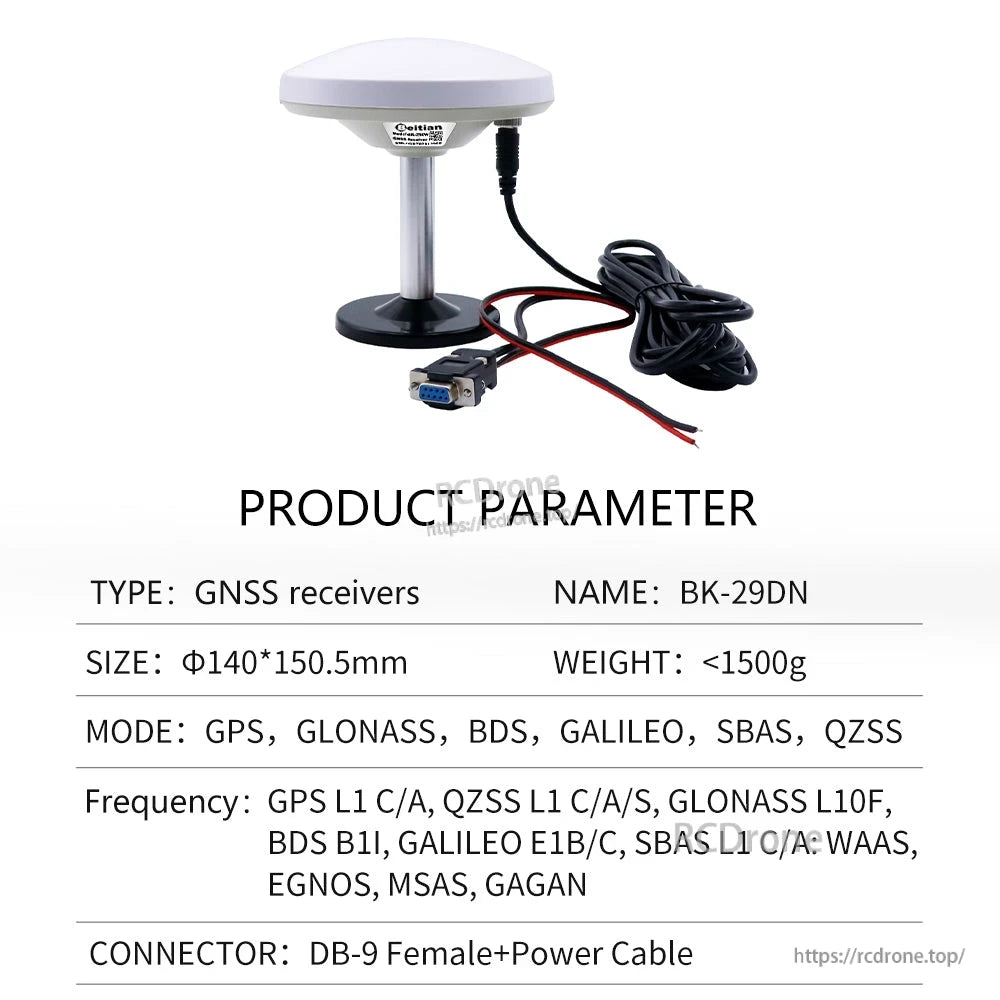

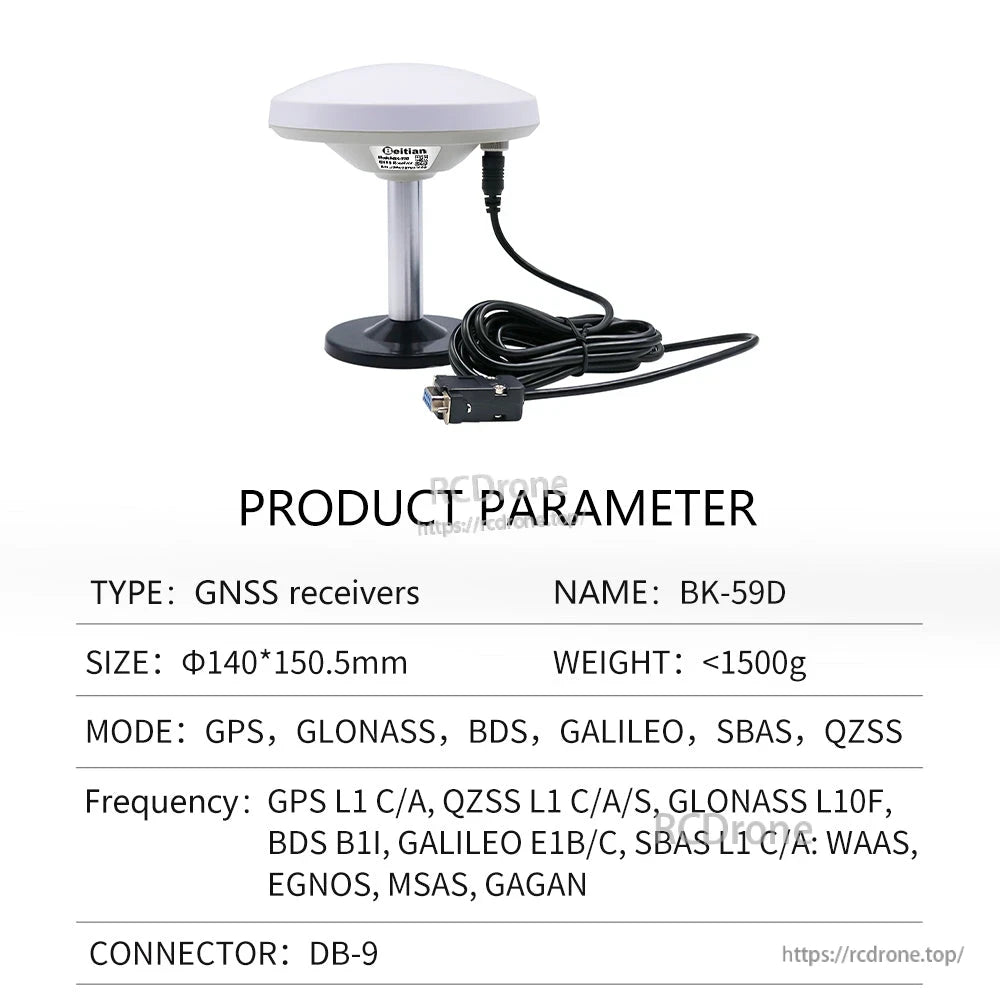

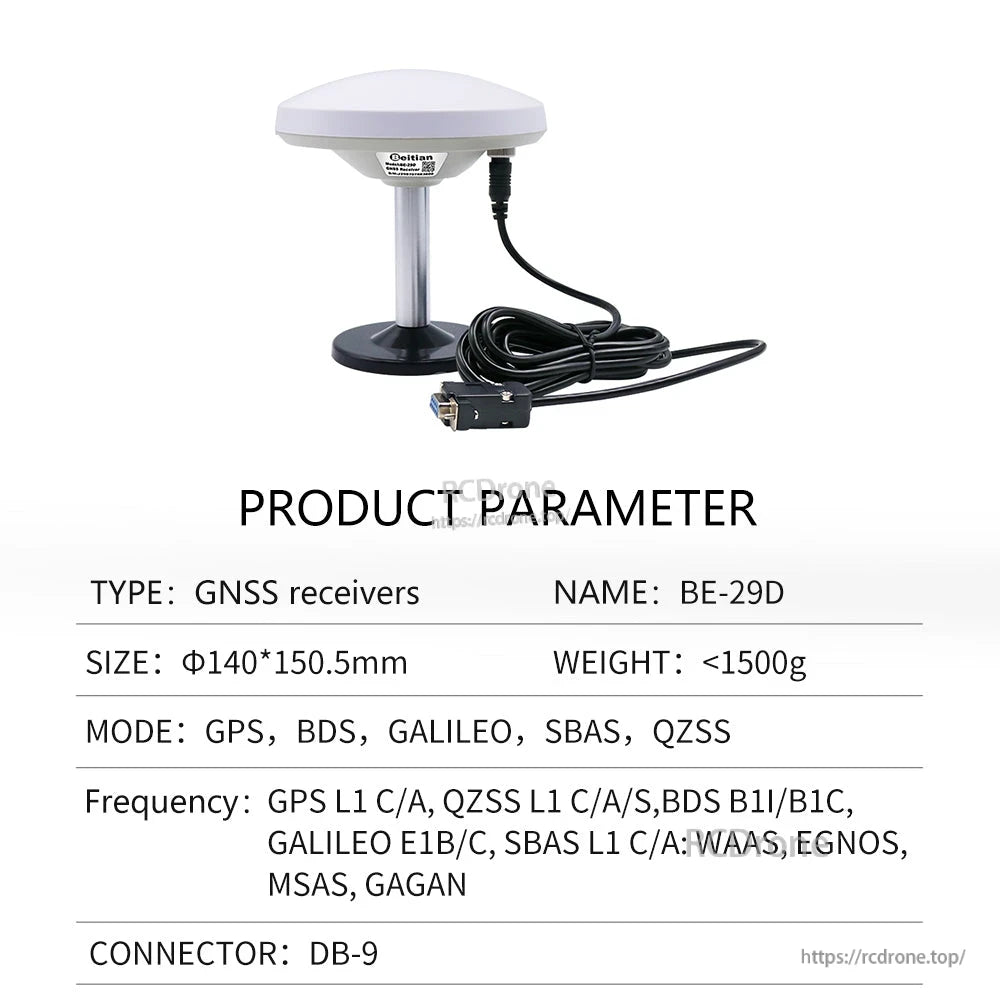

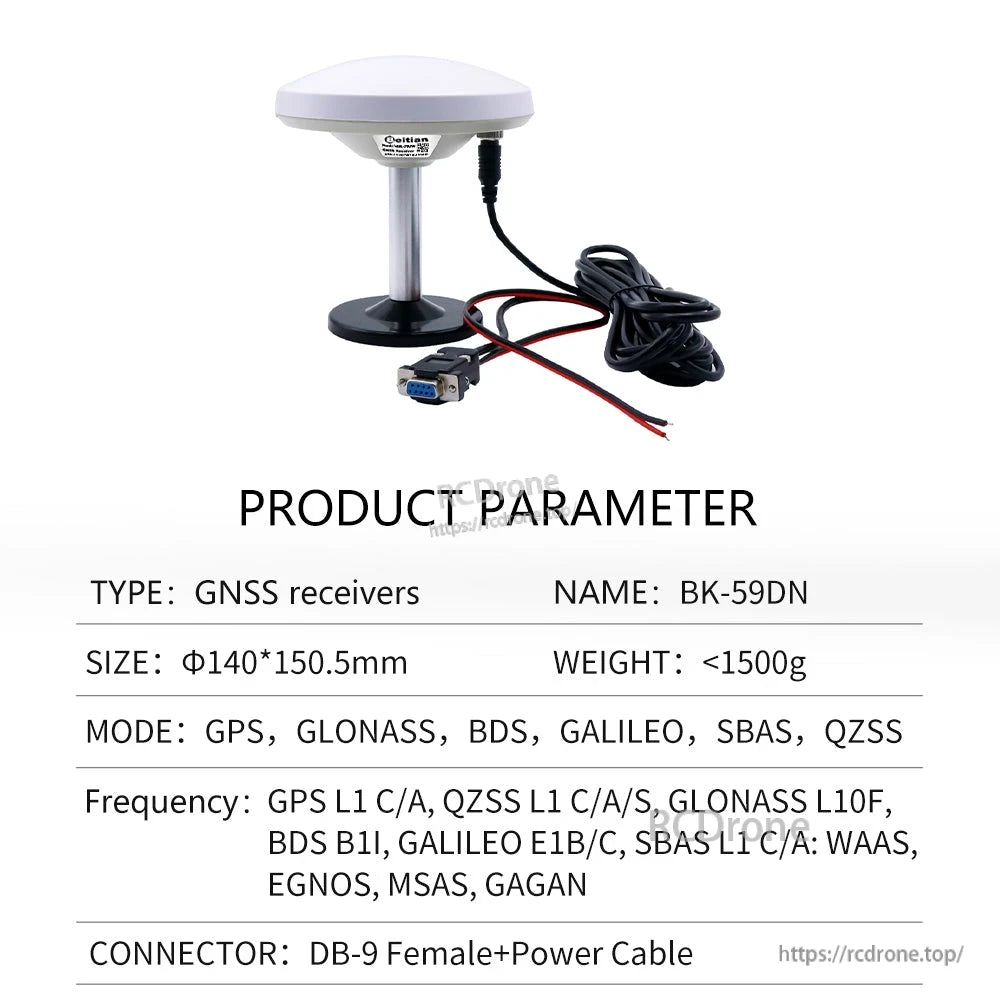

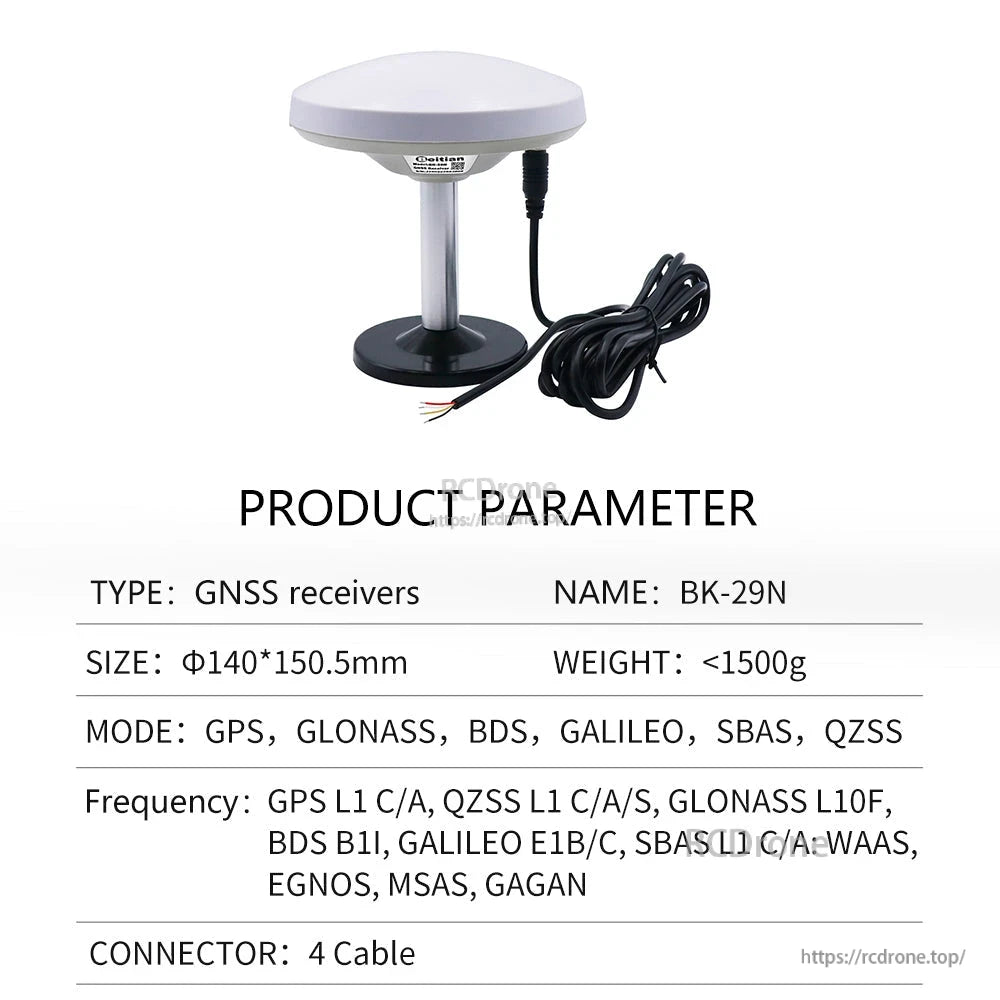

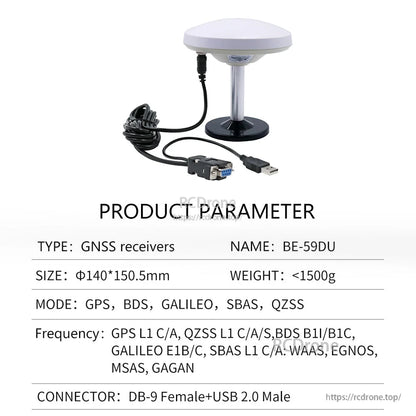

Shopify-Optionen listen mehrere Varianten (BE/BK-Serie) mit unterschiedlichen Schnittstellen und Versorgungsniveaus auf, einschließlich DB9 RS232, DB9 + Kabel, DB9 + USB und 4-Draht TTL-Versionen.Wählen Sie das erforderliche Modell aus, um die Schnittstelle und das Spannungsniveau des Hostgeräts abzugleichen.

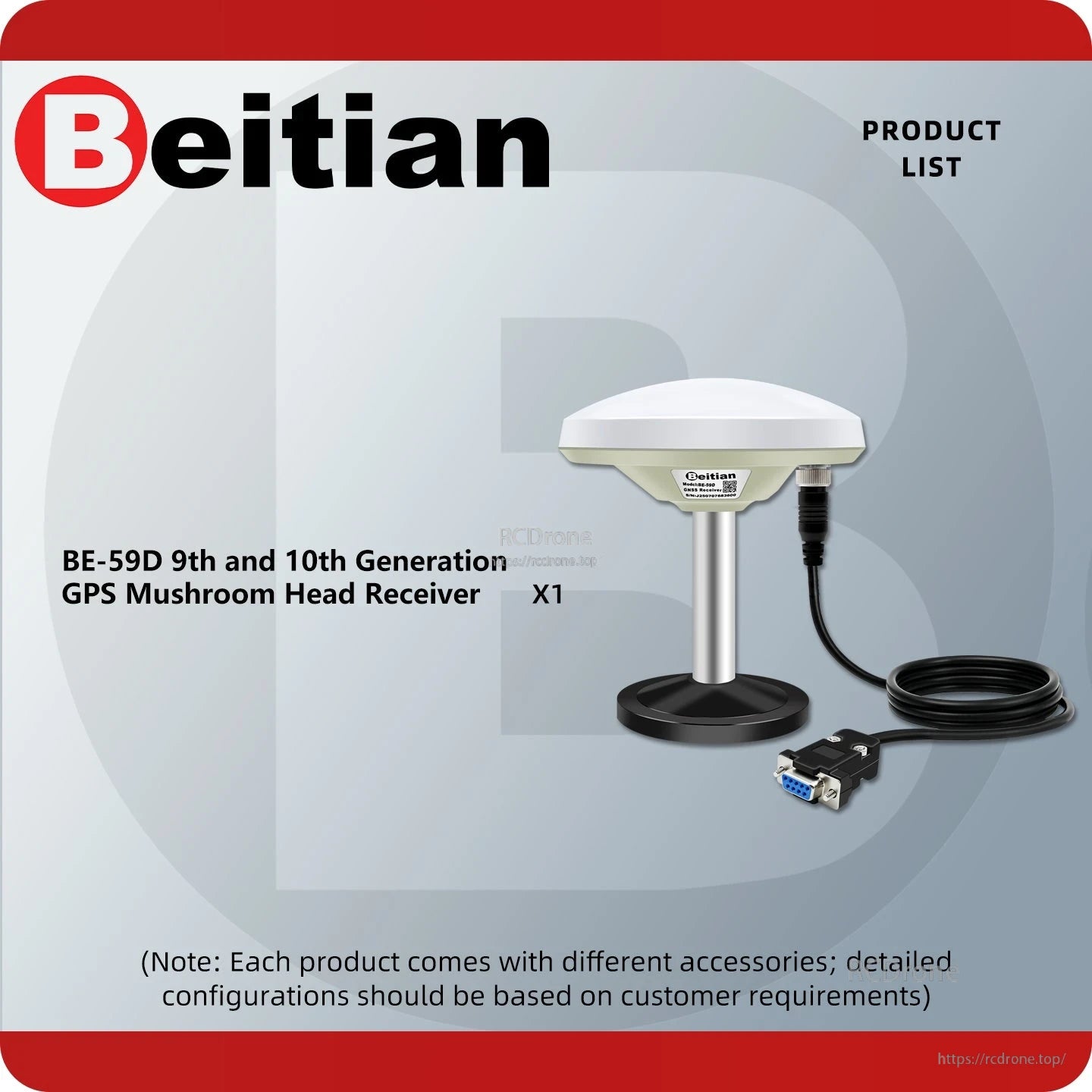

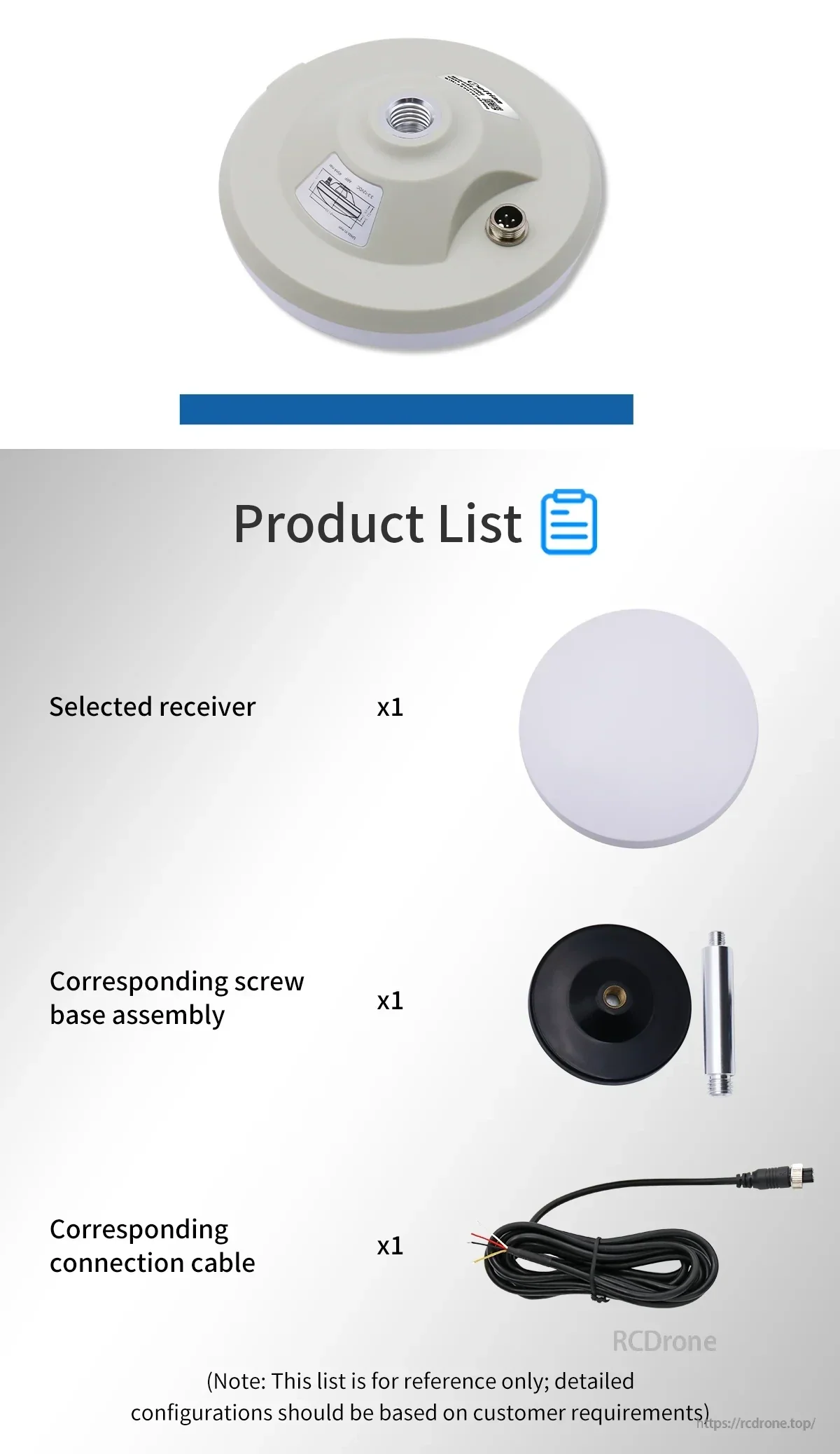

Was ist enthalten

Ausgewählter Empfänger x1
Entsprechende Schraubensockelmontage x1
Entsprechendes Verbindungskabel x1

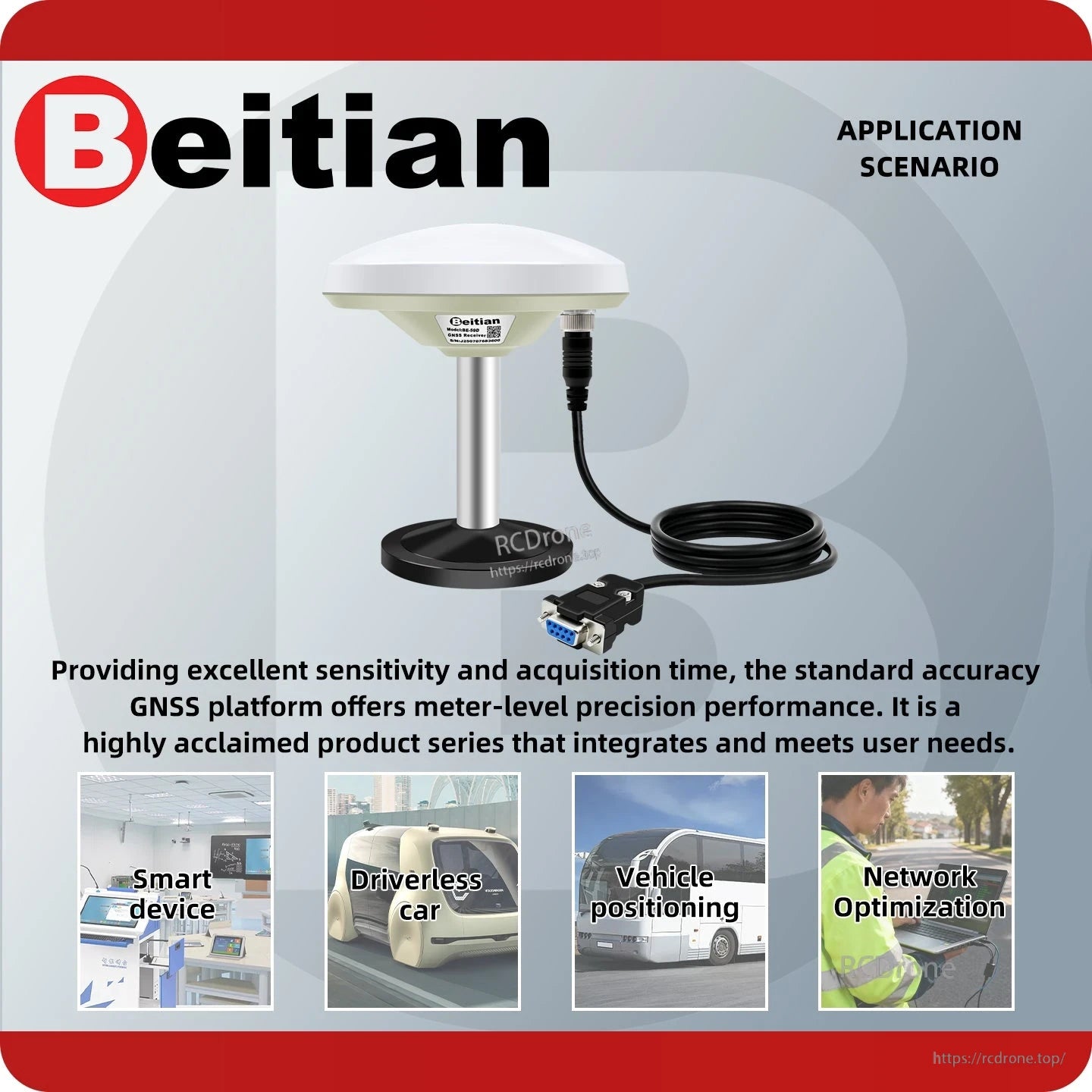

Anwendungen

Marine-Kartierung
Logistikverfolgung
Dock-Lkw

Unterstützung

Bei Integrationsfragen (Baudrate, Ausgabeverfahren und Schnittstellenauswahl) oder Anpassungsanfragen kontaktieren Sie [email protected] or besuchen Sie https://rcdrone.top/.

Details

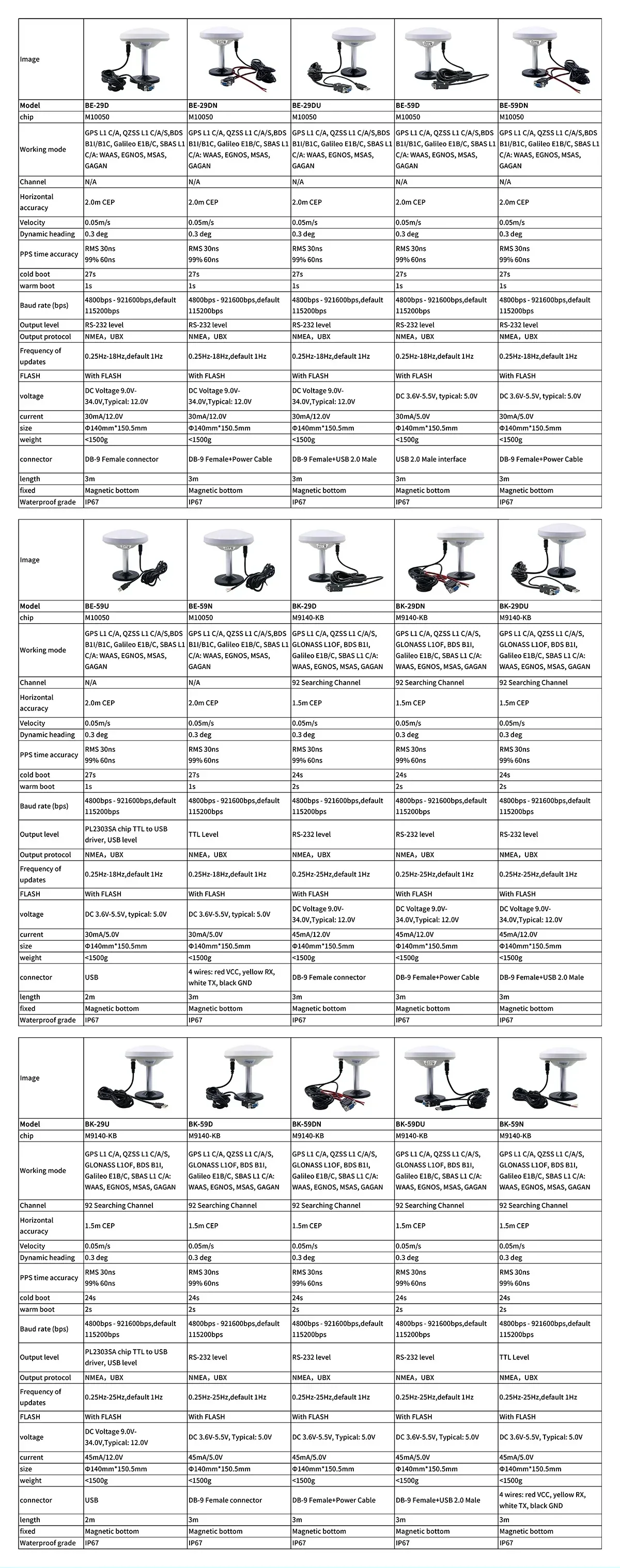

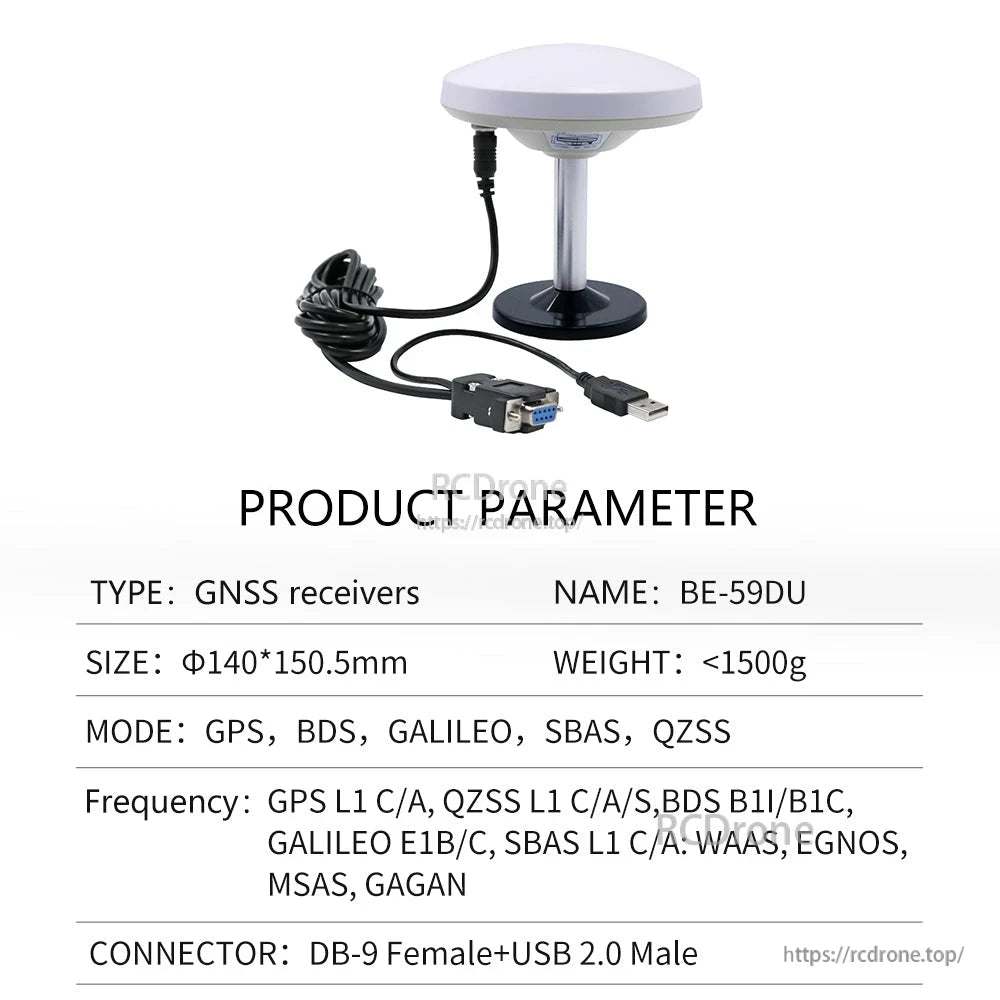

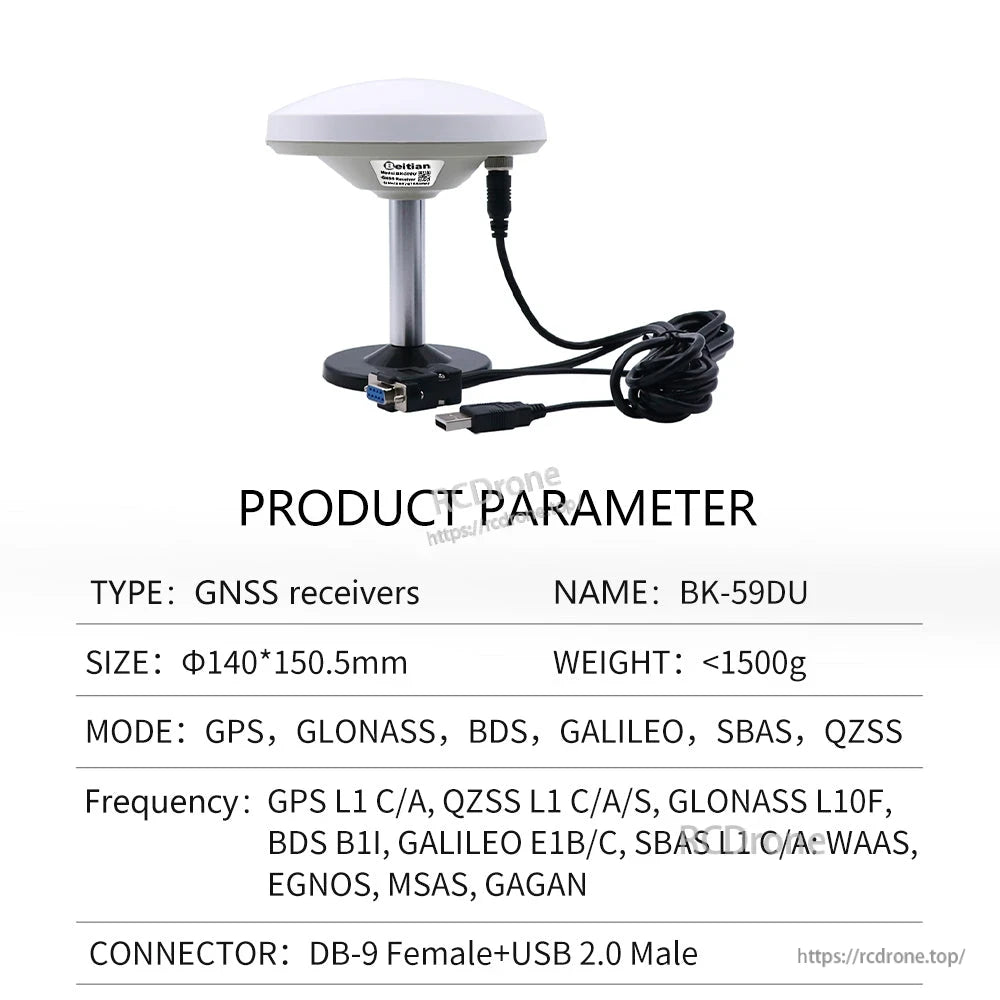

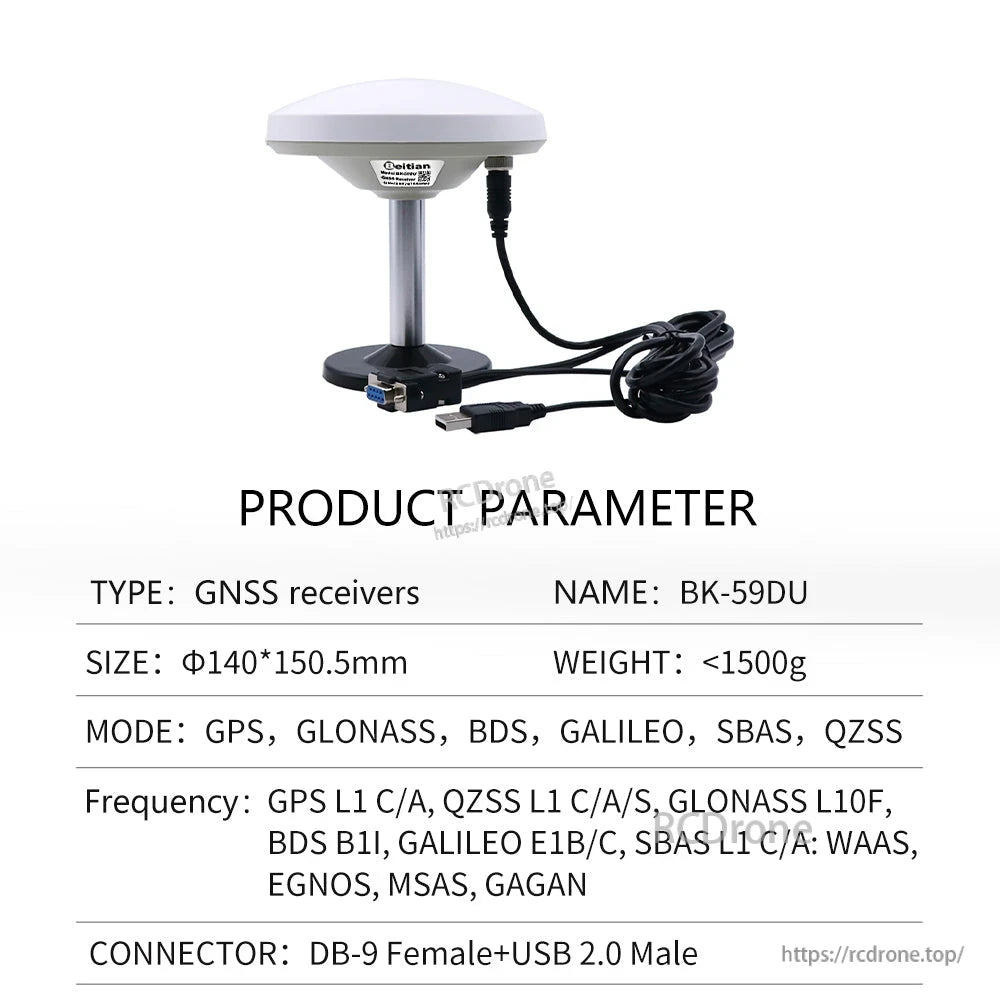

Comparison table of Beitian BE/BK series GNSS positioning antenna variants and interface options

Wählen Sie die Variante, die Ihrer Host-Schnittstelle und Ihrem Versorgungsniveau entspricht (DB9 RS‑232, USB oder 4‑Draht TTL-Optionen).

Beitian customization and development support graphic with firmware and module configuration notes

Firmware- und Ausgabeeinstellungen können an Integrationsbedürfnisse angepasst werden, einschließlich Baudrate und NMEA/UBX-Ausgabe.

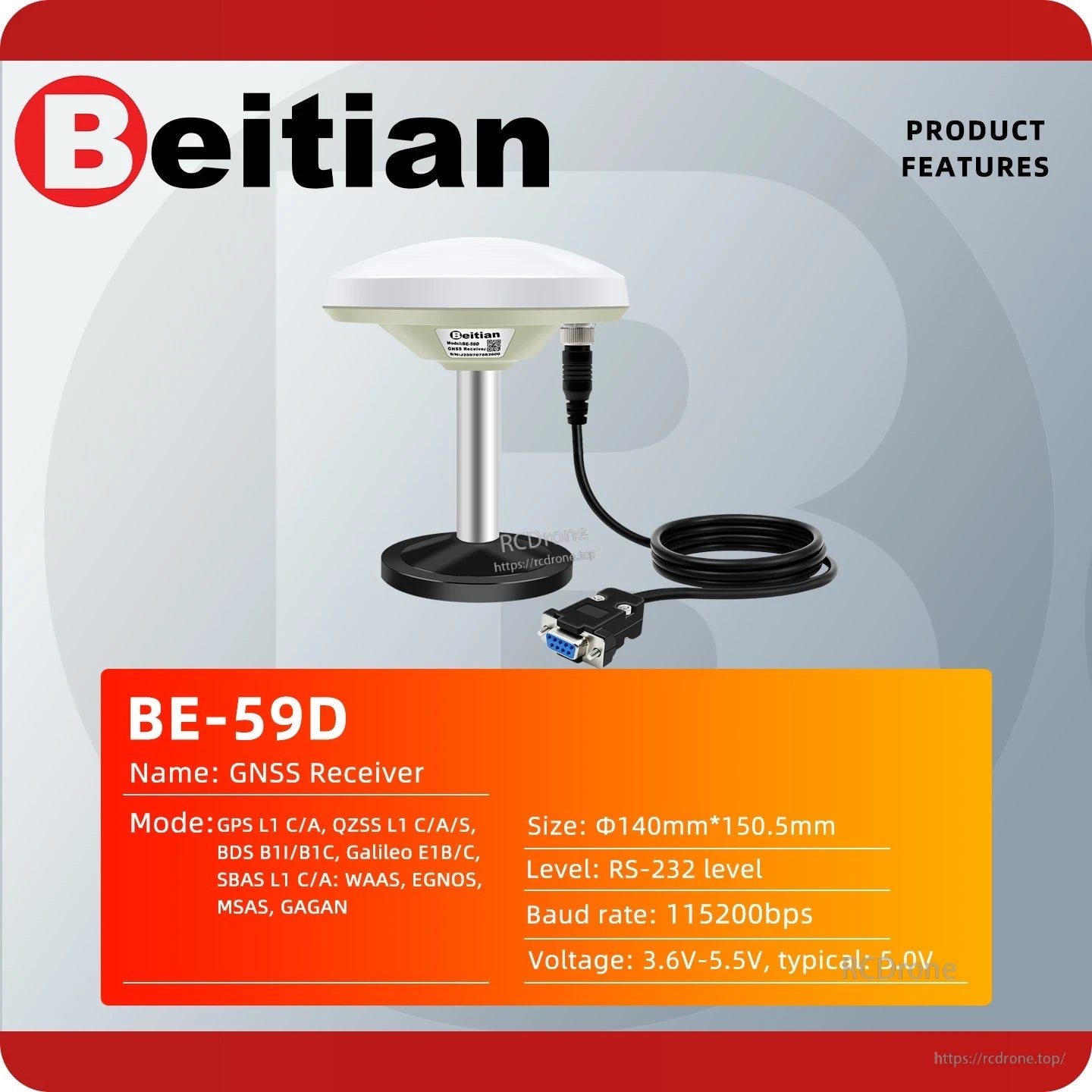

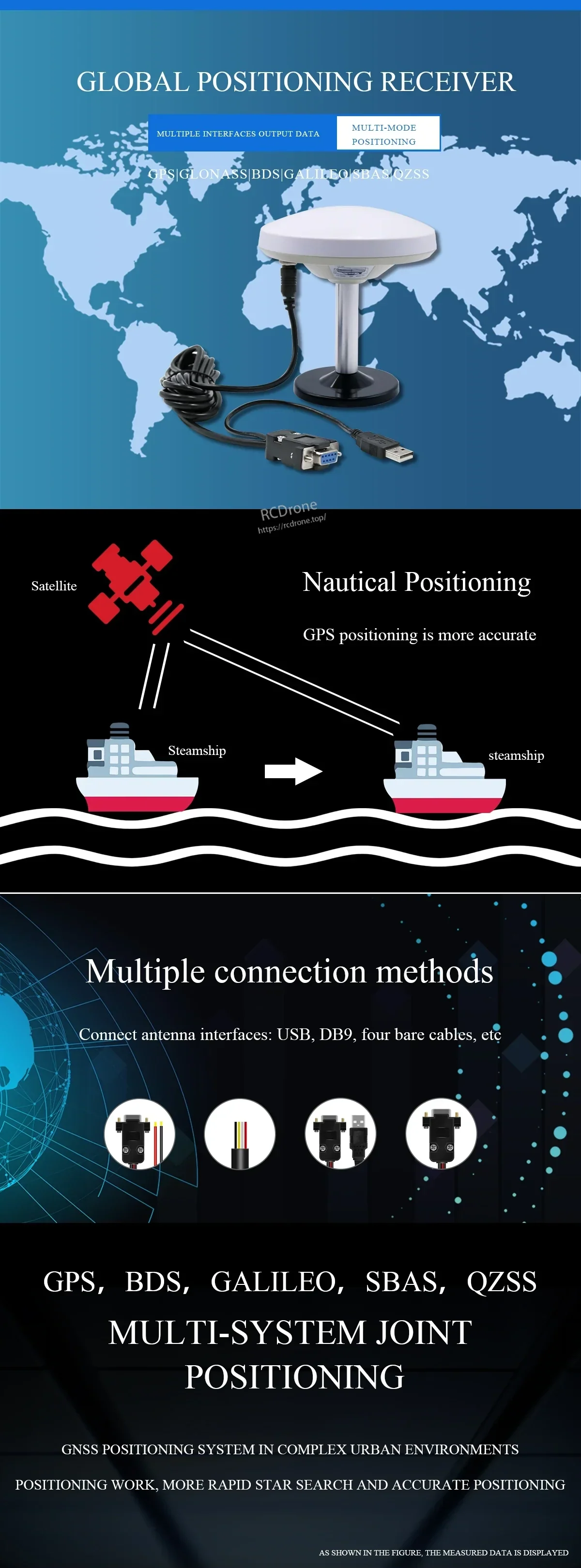

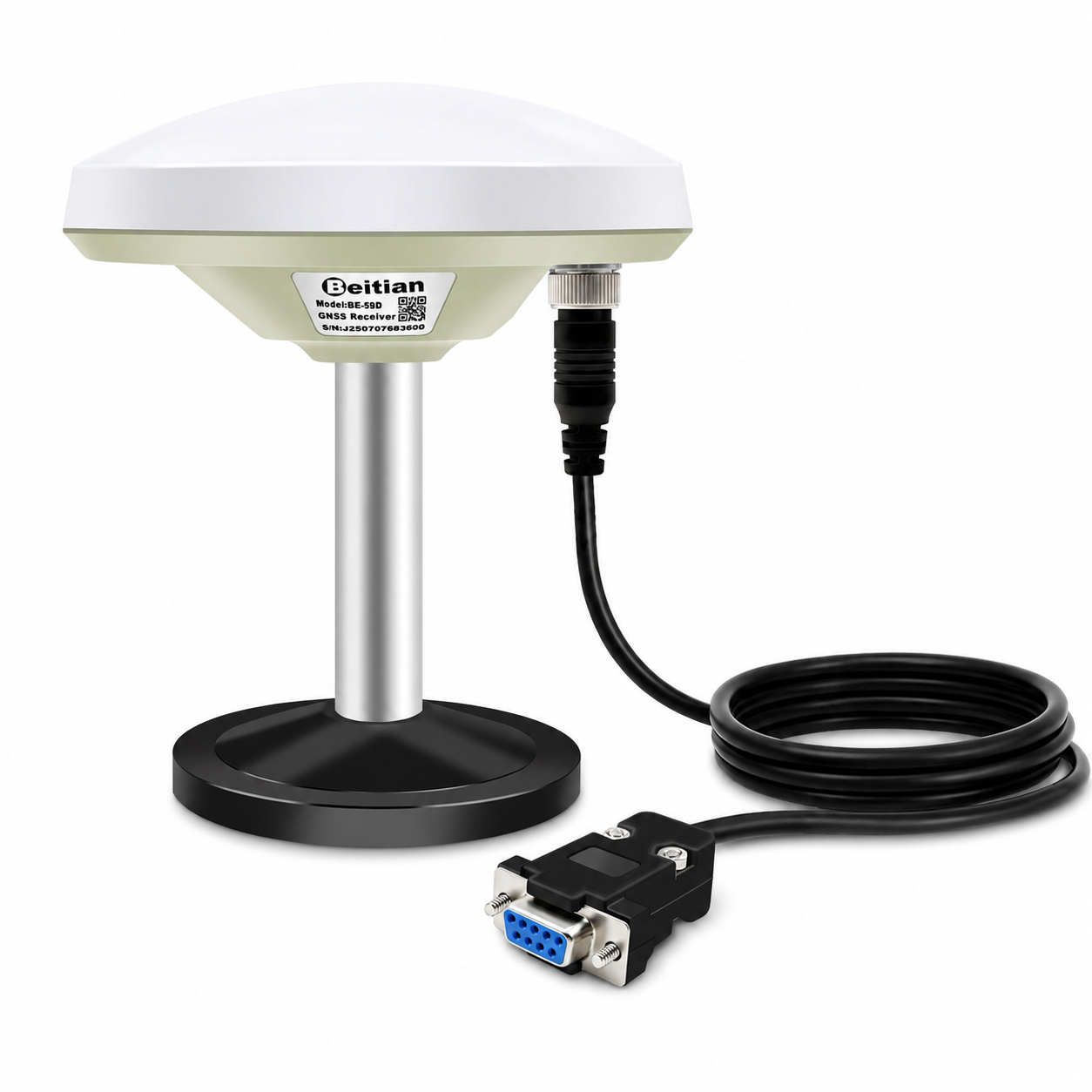

Beitian BE-59D M10050 GNSS positioning antenna with mounting base and cable, multi-constellation support

Multi-Konstellationsempfang (GPS/BDS/Galileo/SBAS/QZSS) unterstützt eine stabile Positionierung für marine, landwirtschaftliche und industrielle Anwendungen.
