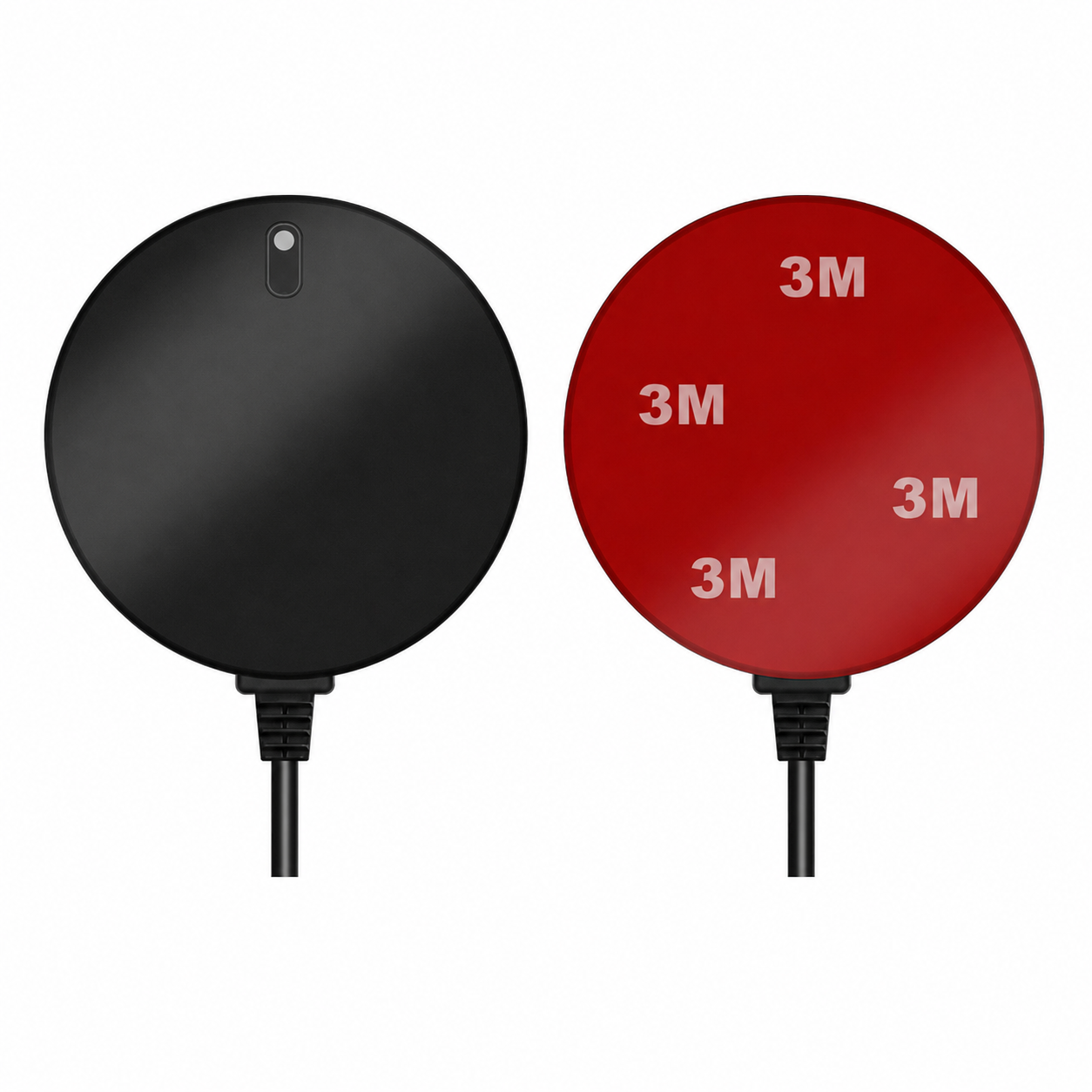

• GNSS puck antenna top and 3M adhesive mounting pad on rear side, black and red views

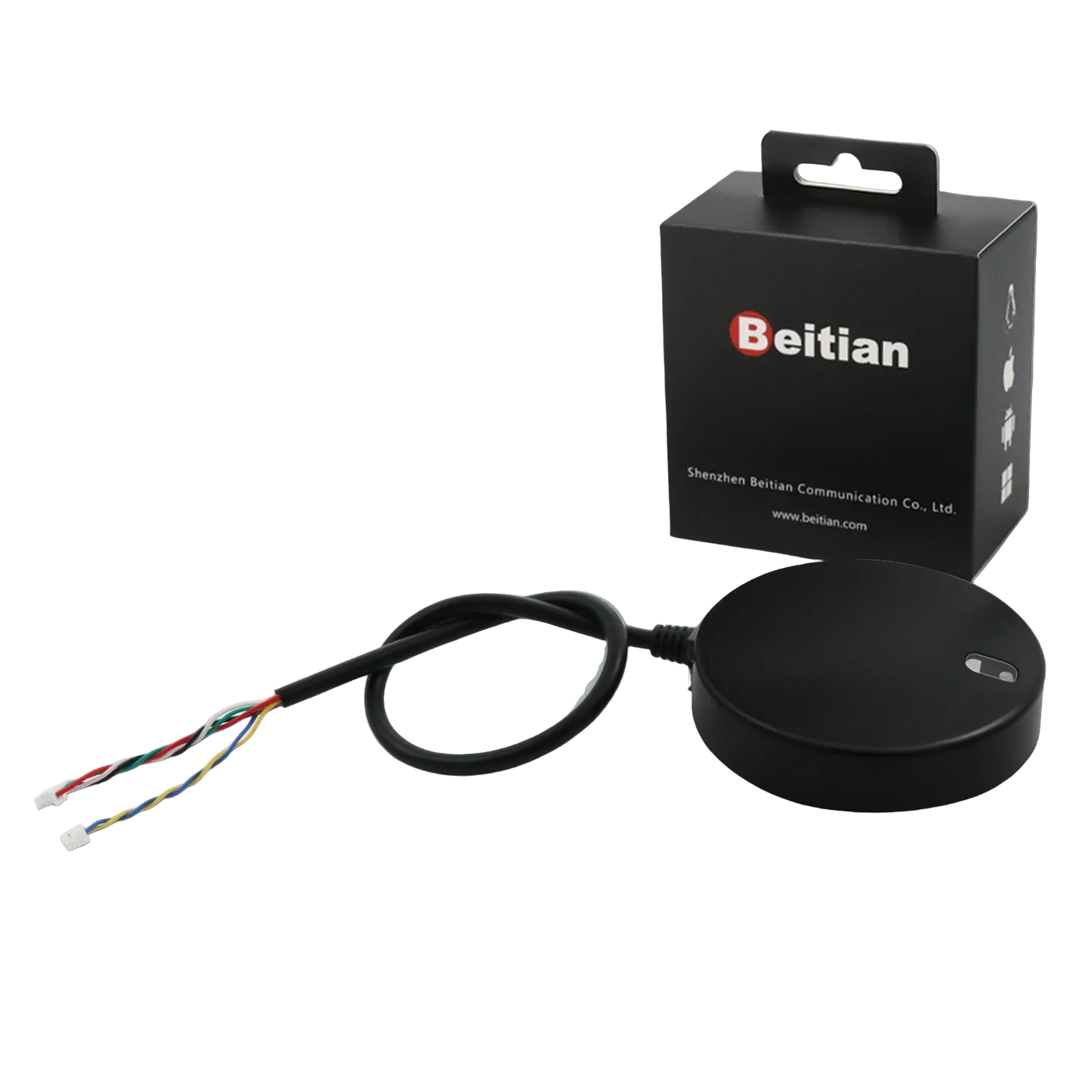

  • Beitian BE-610i GNSS receiver module puck with cable leads and Beitian retail box
  • Beitian BE-610i flight control GNSS receiver promo graphic with GPS+BDS+Galileo and LED light callouts
  • Application scenario graphic for Beitian GNSS receiver with FPV drone, model aircraft and other use icons

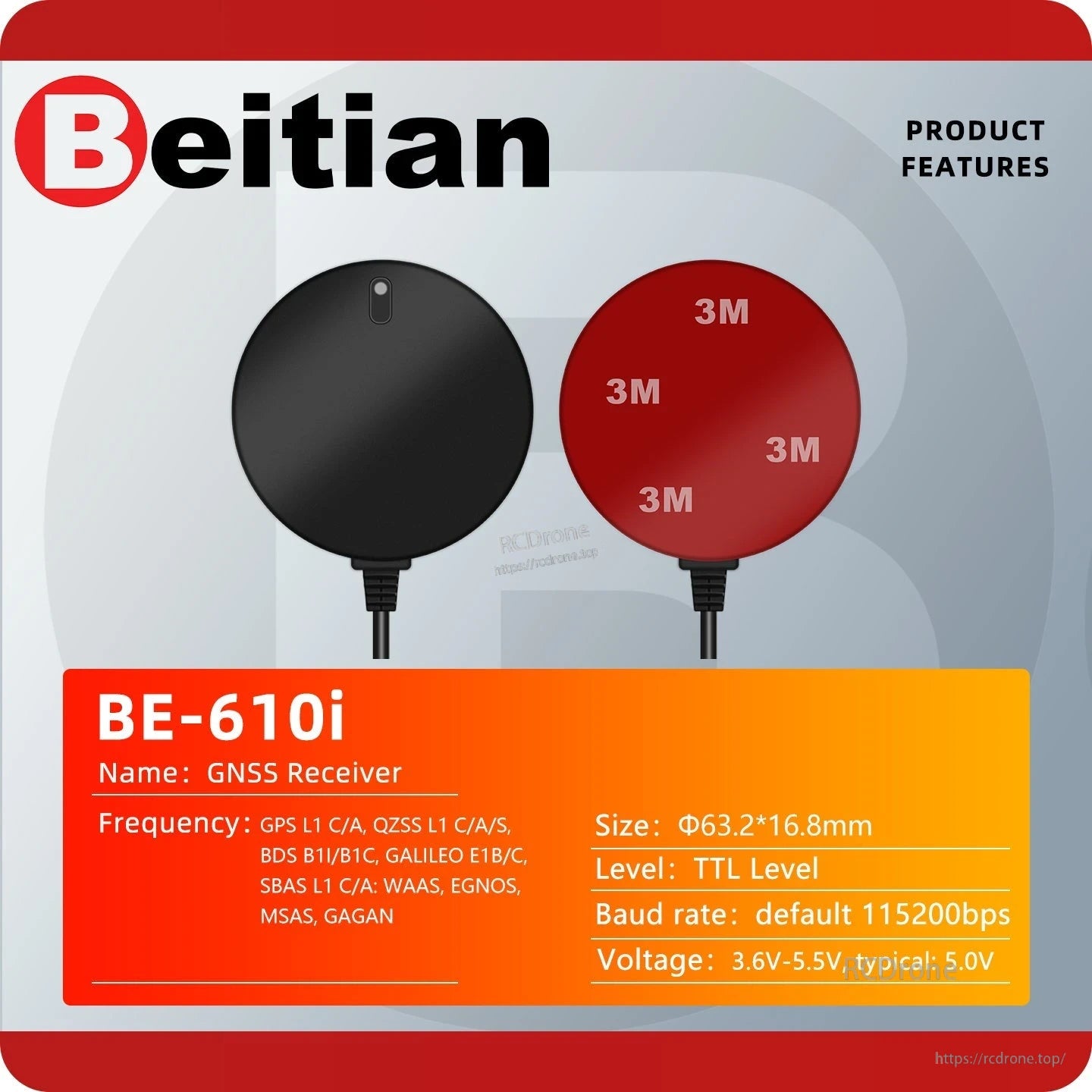

  • BE-610i product features card showing size, supported signals, TTL level, baud rate and voltage

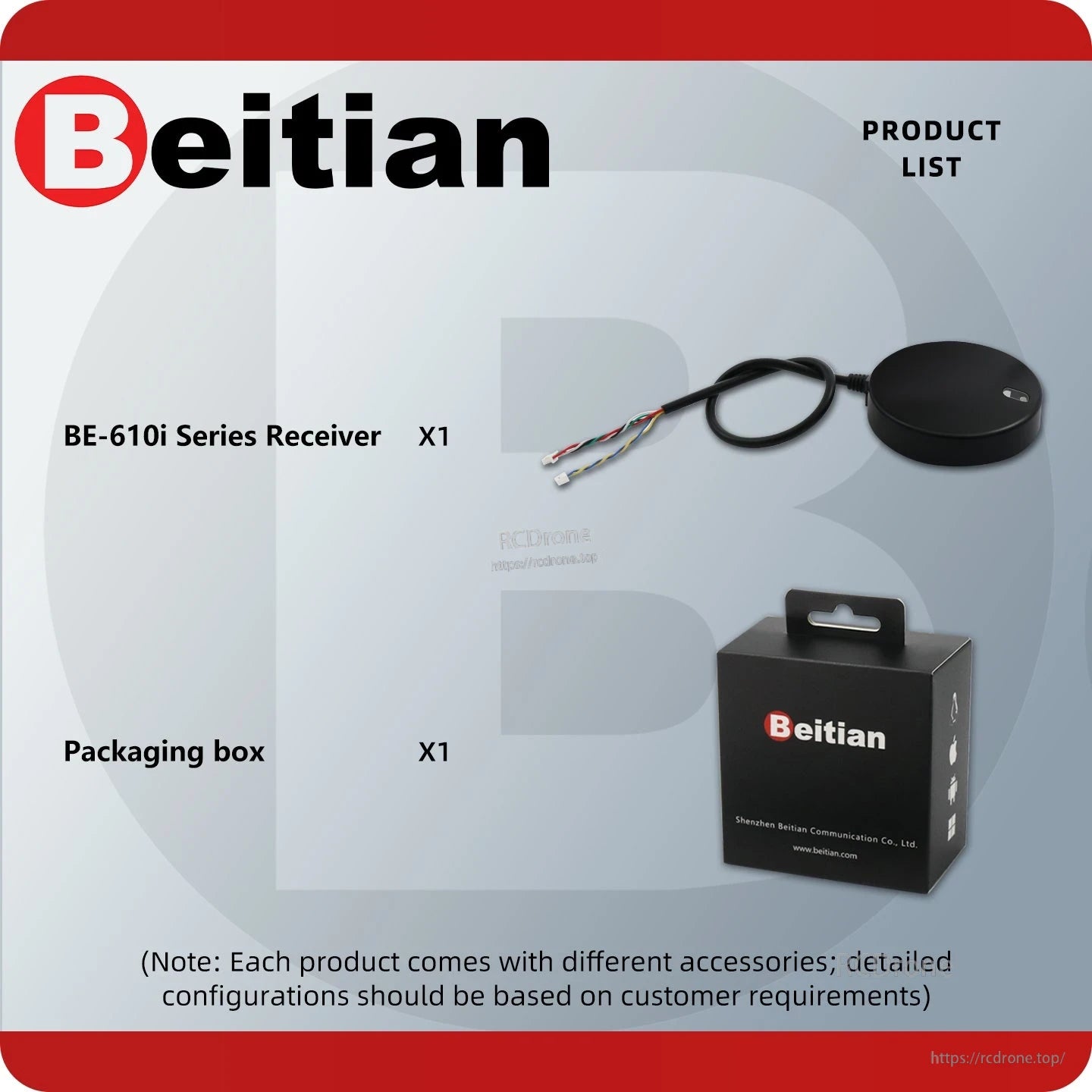

  • Package contents list showing BE-610i series receiver puck and Beitian packaging box (x1 each)

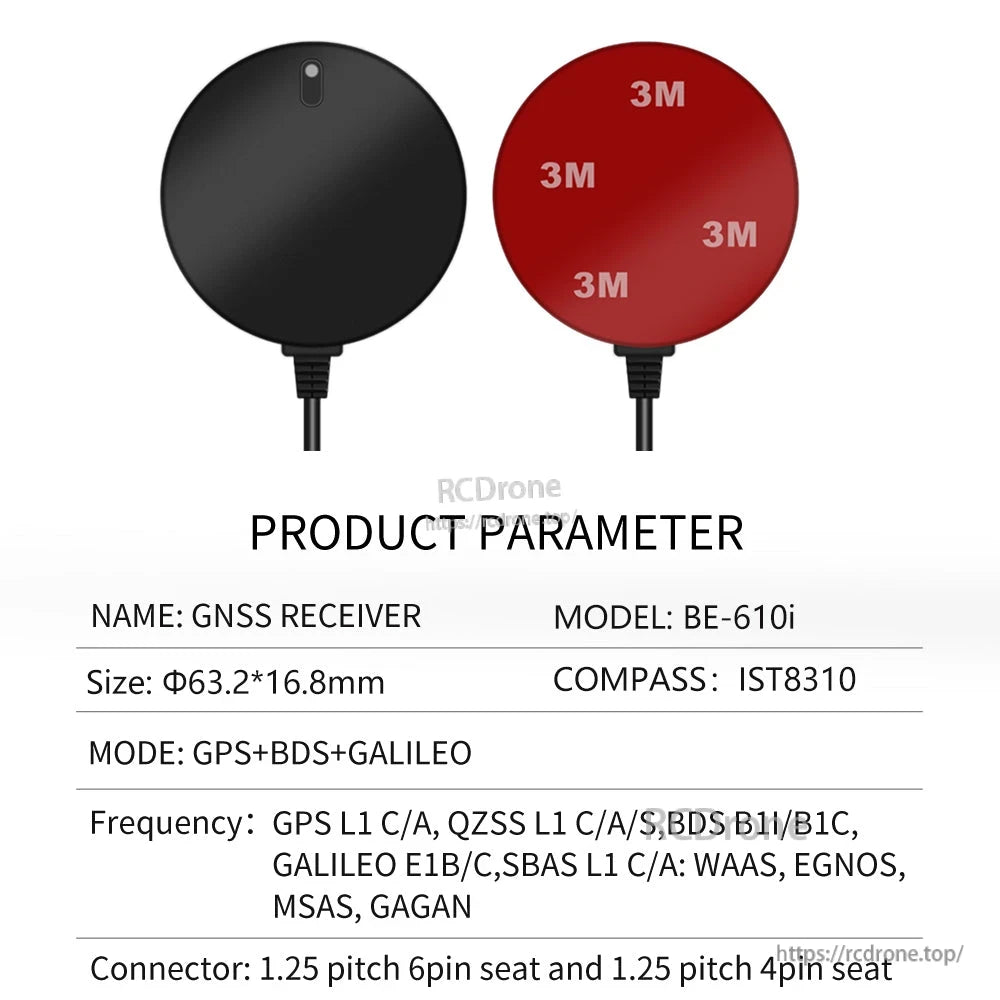

  • Product parameter table for BE-610i GNSS receiver, IST8310 compass, GPS+BDS+Galileo modes
1 7

Beitian BE-610i M10050 GNSS-Empfängermodul mit IST8310 Kompass, Keramikantenne für FPV Pixhawk FC

Beitian BE-610i M10050 GNSS-Empfängermodul mit IST8310 Kompass, Keramikantenne für FPV Pixhawk FC

Beitian

$61.03 USD
$61.03 USD
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
Modell
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Vollständige Details anzeigen

Übersicht

Dieses GNSS-Empfängermodul ist ein runder GPS/GNSS-Empfänger mit keramischer Antenne und einem integrierten IST8310 elektronischen Kompass, der für FPV- und Pixhawk-Flugcontroller-Installationen entwickelt wurde. Der BE-610i verwendet den M10050 (zehn Generationen) Chip und gibt Positionsdaten über eine TTL-Level UART-Schnittstelle aus, wobei NMEA/UBX-Protokolle unterstützt werden.

Hauptmerkmale

  • Globaler Positionsempfänger; Mehrmodale Positionierung
  • Mehrere Schnittstellenverbindungsmethoden erwähnt: USB, DB9 und vier freiliegende Kabel
  • Multi-System Satellitenunterstützung (variiert je nach Modell/Chipfamilie): GPS/GLONASS/BDS/GALILEO/QZSS/SBAS
  • Integrierter elektronischer Kompass: IST8310 (I2C über SCL/SDA)
  • LED-Anzeigen: Strom (rot) und PPS (blau) Status

Technische Daten

Modell BE-610i
Chip M10050
Betriebsmodus / GNSS-Systeme GPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN
Empfindlichkeit (Verfolgung) -166 dBm
Empfindlichkeit (Wiedererfassung) -160 dBm
Empfindlichkeit (Kaltstart) -148 dBm
Empfindlichkeit (Warmstart / Heißstart) -160 dBm
Horizontale Genauigkeit 2.0 m CEP (Tabelle) / 1,5 m CEP 2D RMS SBAS Hilfs (für Open Sky) (Parameterblatt)
Geschwindigkeitsgenauigkeit 0,05 m/s
Dynamische Kursgenauigkeit 0,3 Grad
PPS Zeitgenauigkeit RMS 30 ns; 99% 60 ns
Startzeit (Kaltstart) 27 s
Startzeit (Warmstart) 1 s
Startzeit (unterstützter Start) 1 s
Startzeit (Wiedererfassung) 1 s
Baudrate 4800 bps - 921600 bps; Standard 115200 bps
Ausgangsniveau TTL-Niveau
Ausgangsprotokoll NMEA, UBX
NMEA-Sätze RMC, VTG, GGA, GSA, GSV, GLL
Aktualisierungsfrequenz 0.25 Hz - 18 Hz; Standard 1 Hz
Zweiter Puls Konfigurierbar von 0,25 Hz bis 10 MHz; Standardperiode 1 s; Hochpegel dauert 100 ms
Arbeitsbeschränkungen (Höhe) 80.000 m
Arbeitsbeschränkungen (Geschwindigkeit) <500 m/s
Arbeitsbeschränkungen (Gravitationsbeschleunigung) <4 g
Eingangsspannung Gleichstrom 3,6 V - 5,5 V (empfohlen/typisch: 5,0 V)
Strom Normal 30 mA / 5,0 V
Abmessungen Phi 63,2 x 16,8 mm (auch dargestellt als 16,8 +/- 0,3; Phi 63,20 +/- 0,3)
Gewicht 92 g
Stecker 1,25 Pitch 6-Pin Sitz und 1.25 Pitch 4-Pin Sitz
Kabellänge 30 cm (auch als 300 +/- 5 angezeigt)
Montage Doppelseitiges Klebeband auf der Unterseite
Betriebstemperatur -40 C bis +85 C
Lagertemperatur -40 C bis +105 C
Kompass Integrierter IST8310

Schnittstellen / Pinbelegung

1.25 6P GND Erde
1.25 6P TX UART-Kommunikationsschnittstelle, TTL-Niveau; GPS-Daten-Ausgangspin
1.25 6P RX UART-Kommunikationsschnittstelle, TTL-Niveau; GPS-Daten-Eingangspin
1.25 6P VCC Hauptstromversorgung, DC-Eingang; DC 3.6 V-5.5 V; empfohlen 5.0 V
1.25 4P SCL Serielle Uhr - I2C-Bus Master/Slave-Uhr; IST8310 Kompass-Uhr-Pin
1.25 4P SDA Serielle Daten - I2C-Bus Master/Slave-Daten; IST8310 Kompass-Daten-Pin

Anzeigeleuchten

  • PWR-Leuchte (rot): immer an, wenn die Stromversorgung eingeschaltet ist, zeigt die Stromzufuhr an.
  • PPS-Leuchte (blau): aus, wenn nicht positioniert; nach der 3D-Positionierung blinkt das blaue Licht.

Anwendungen

  • UAV / FPV-Positionierung für kompatible Flugsteuerungen (e.g. , Pixhawk)
  • Logistikverfolgung
  • Auto-Navigation
  • Nautische Positionierung

Für Hilfe bei der Produktauswahl (BE-610i / BK-610i / BF-610i / BH-619i) und Integrationsunterstützung kontaktieren Sie [email protected] or besuchen Sie https://rcdrone.top/.

Details

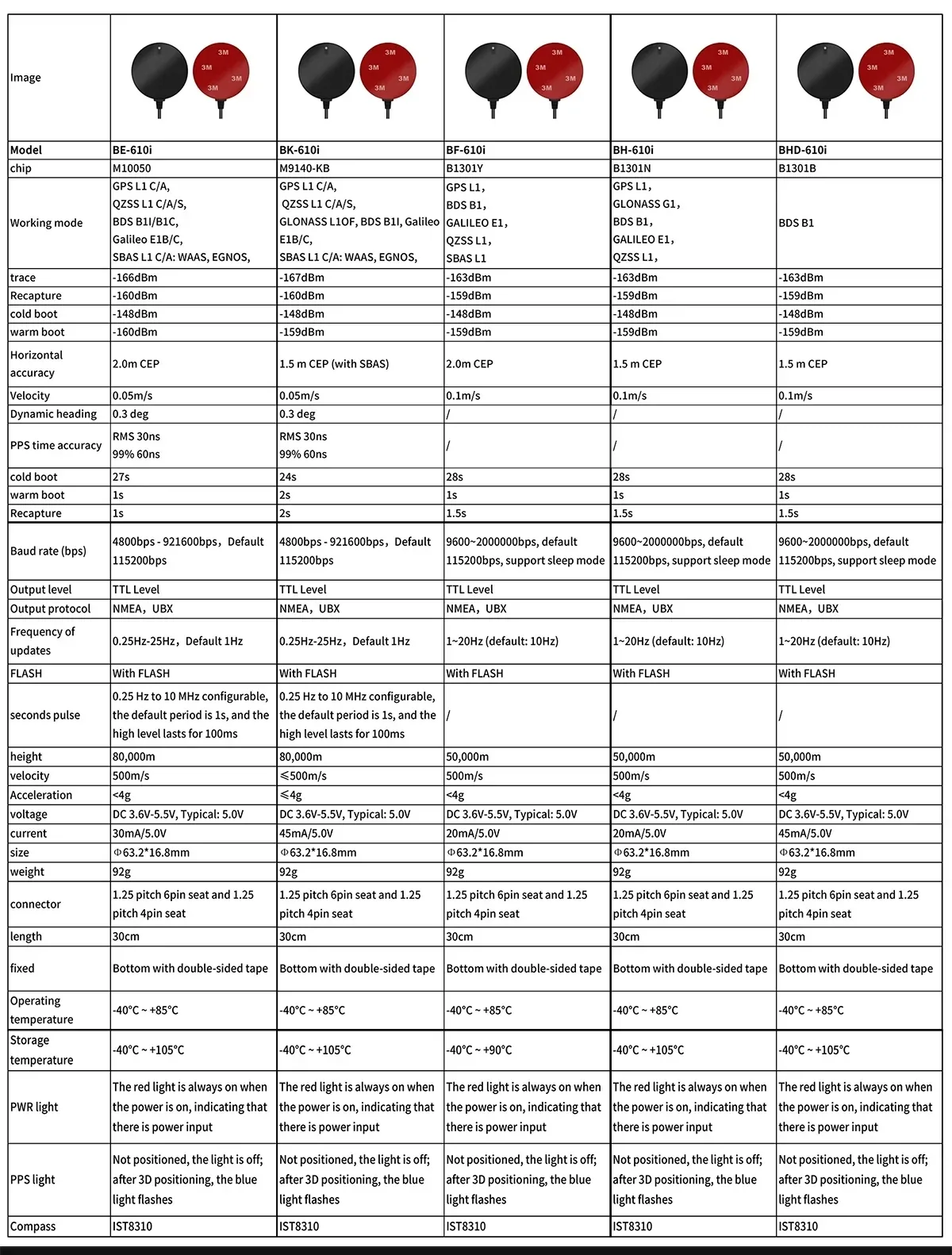

BE-610i GNSS receiver module spec comparison table for different chip versions and performance ratings

Vergleichen Sie die wichtigsten Leistungs- und Schnittstellenspezifikationen der BE-610-Serie, um die richtige Chipversion für Ihren Aufbau auszuwählen.

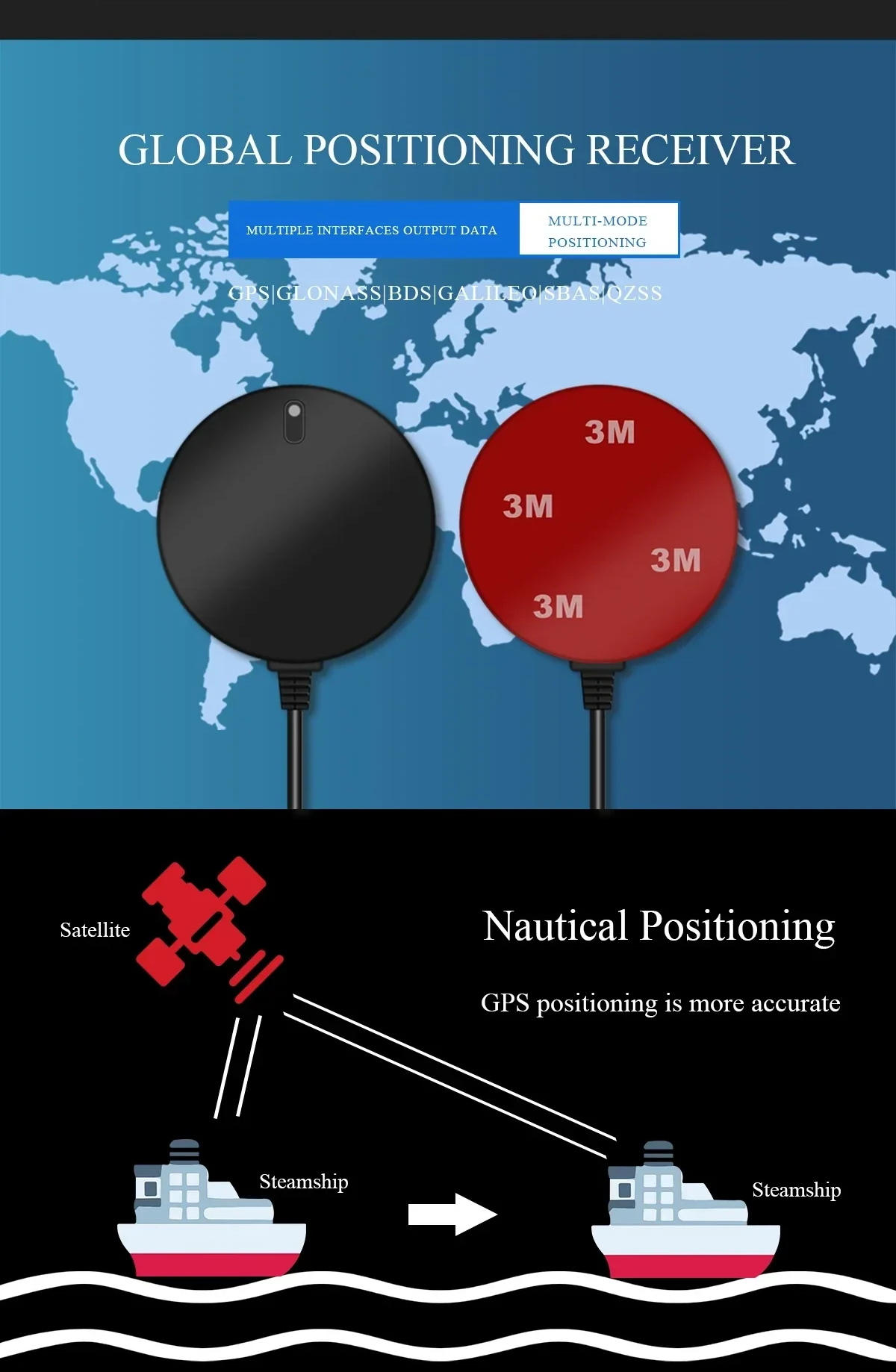

Support customization and development materials overview for the GNSS receiver moduleBeitian BE-610i GNSS receiver module with round ceramic antenna, 3M mounting pad, and multi-GNSS support

Die runde Keramikantenne verwendet eine 3M-Kleberbasis für eine schnelle Montage an FPV-Rahmen und Pixhawk-Setups.

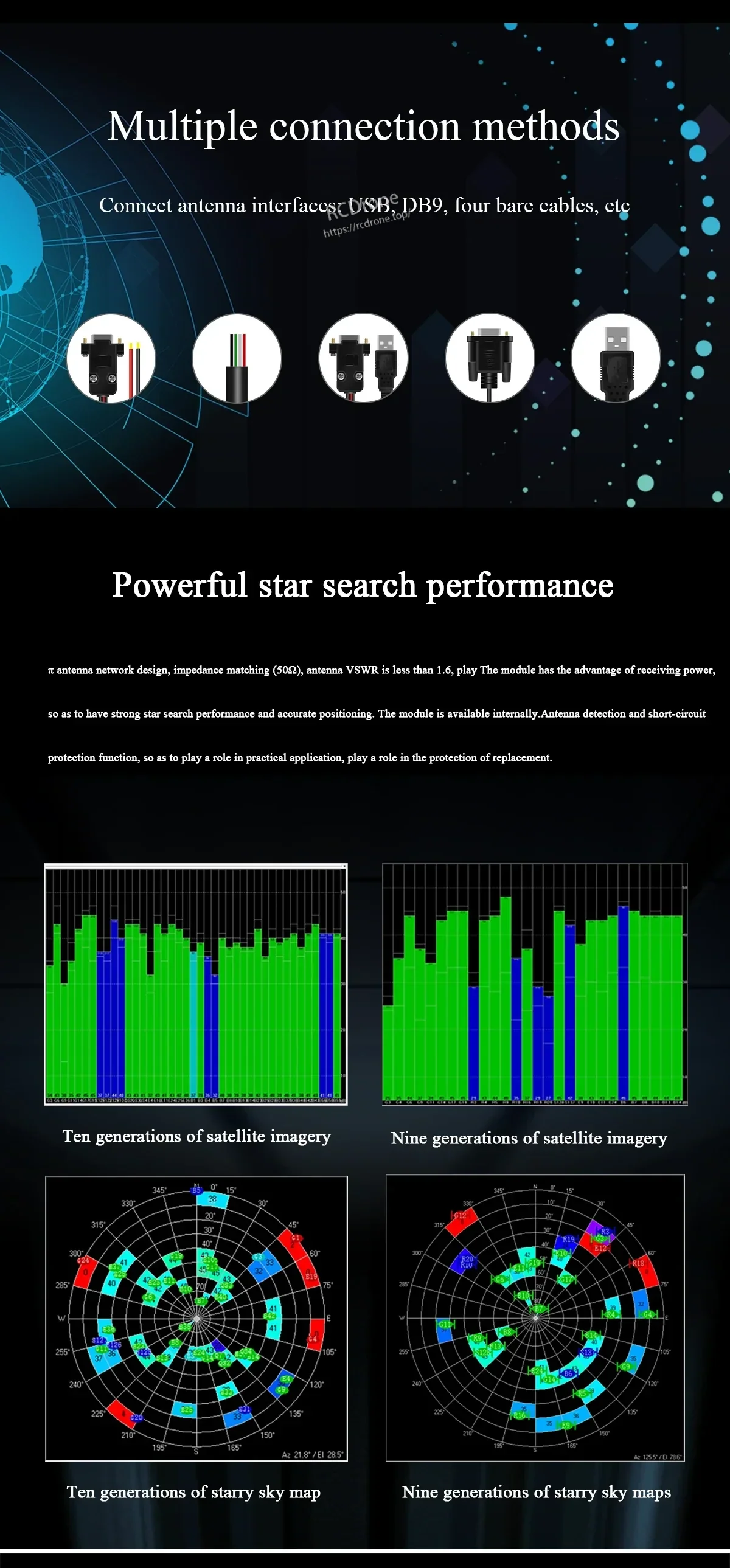

Multiple connection methods graphic showing USB/DB9 and bare-wire options plus signal performance charts

Flexible Verkabelungsoptionen unterstützen gängige Installationen von Flugsteuerungen, mit Leistungsdiagrammen für Satellitensuche und -verfolgung.

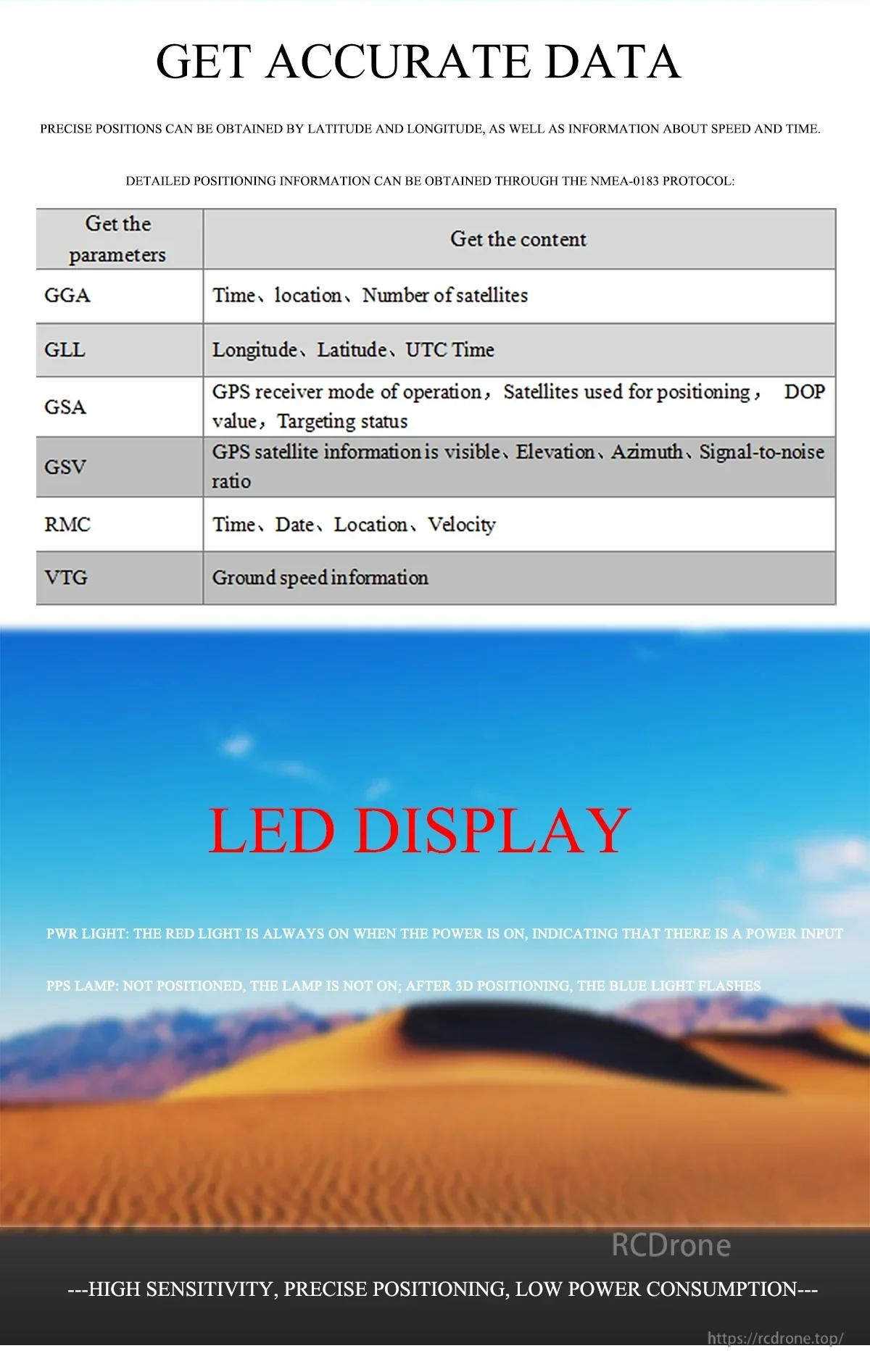

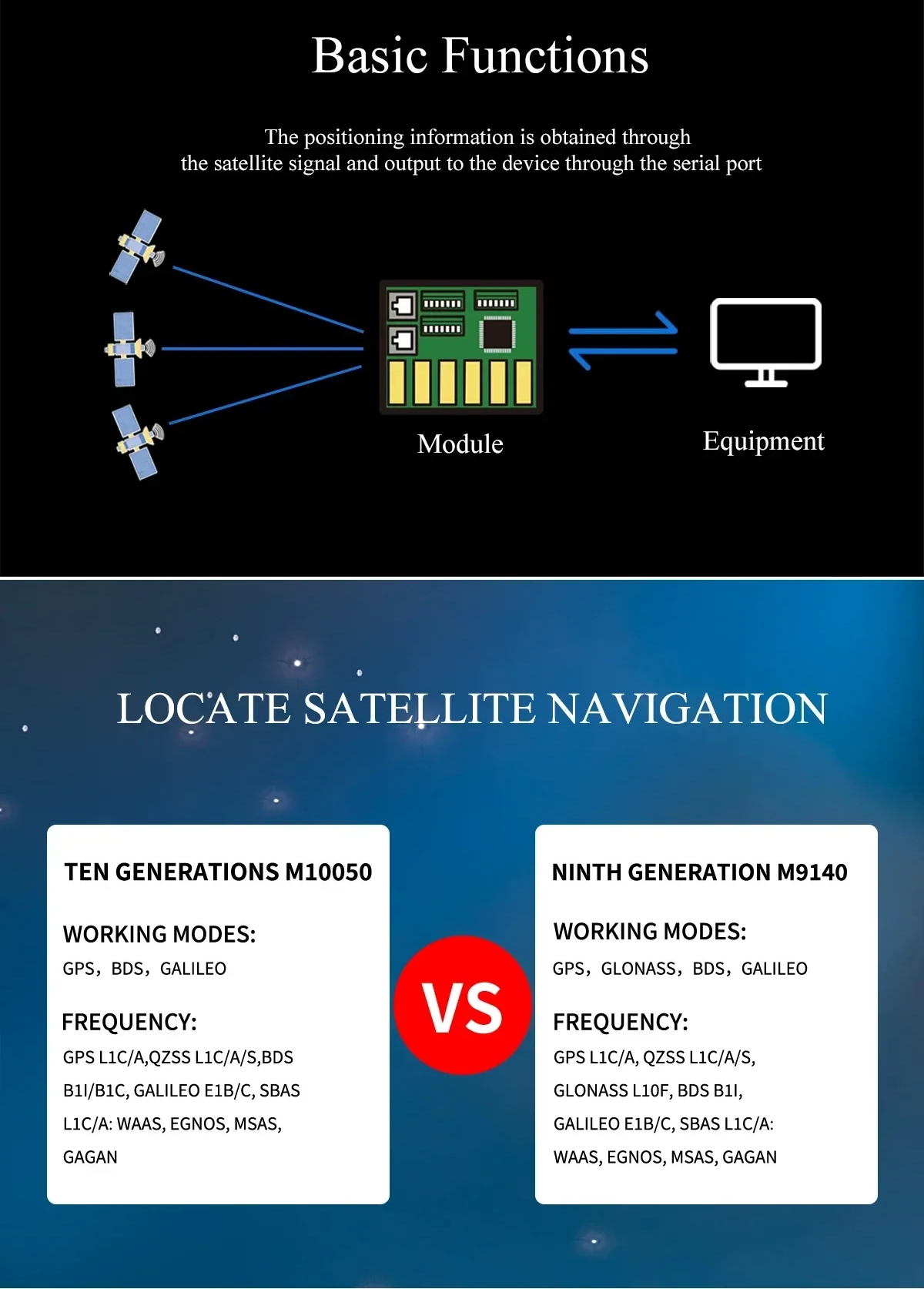

Basic GNSS function flow and M10050 vs M9140 positioning modes comparison cardNMEA sentence output table and LED indicator description for power and PPS status lights

Der LED-Status hilft, die Stromversorgung und den PPS-Lock auf einen Blick zu bestätigen, während NMEA-Daten über UART gestreamt werden.

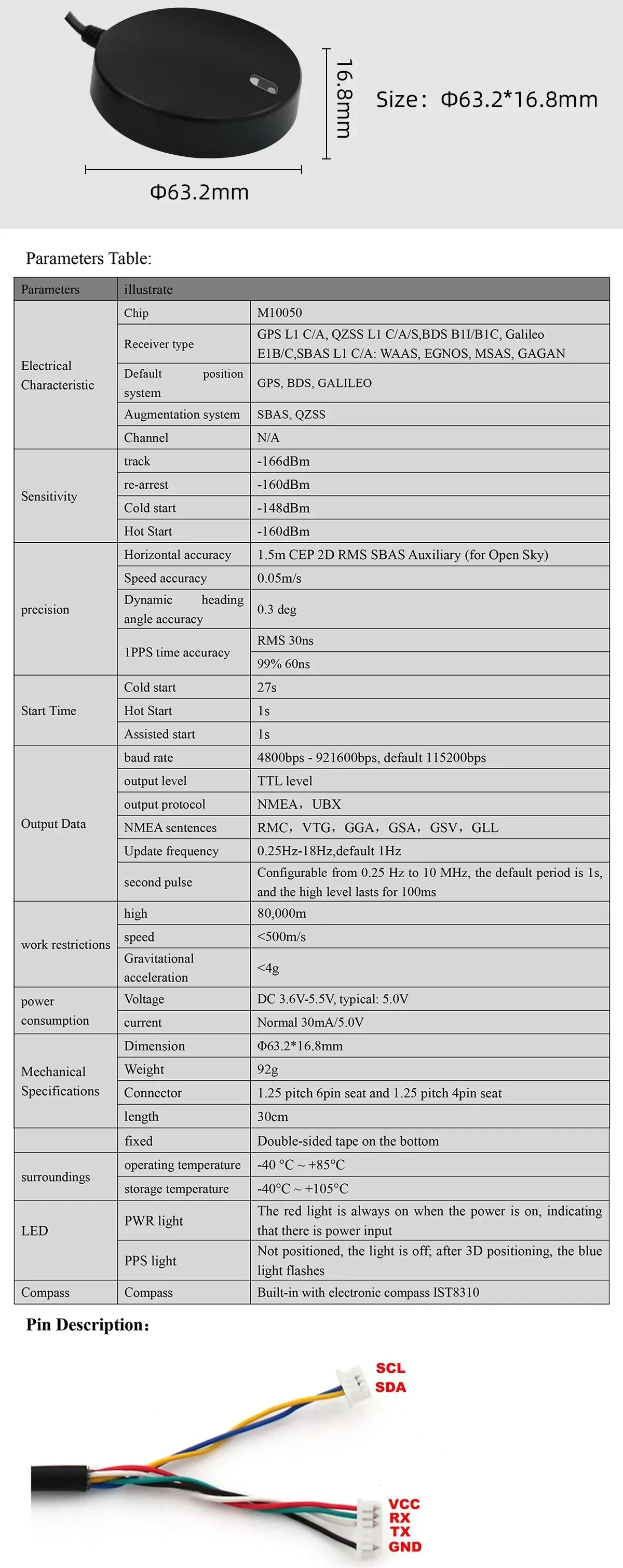

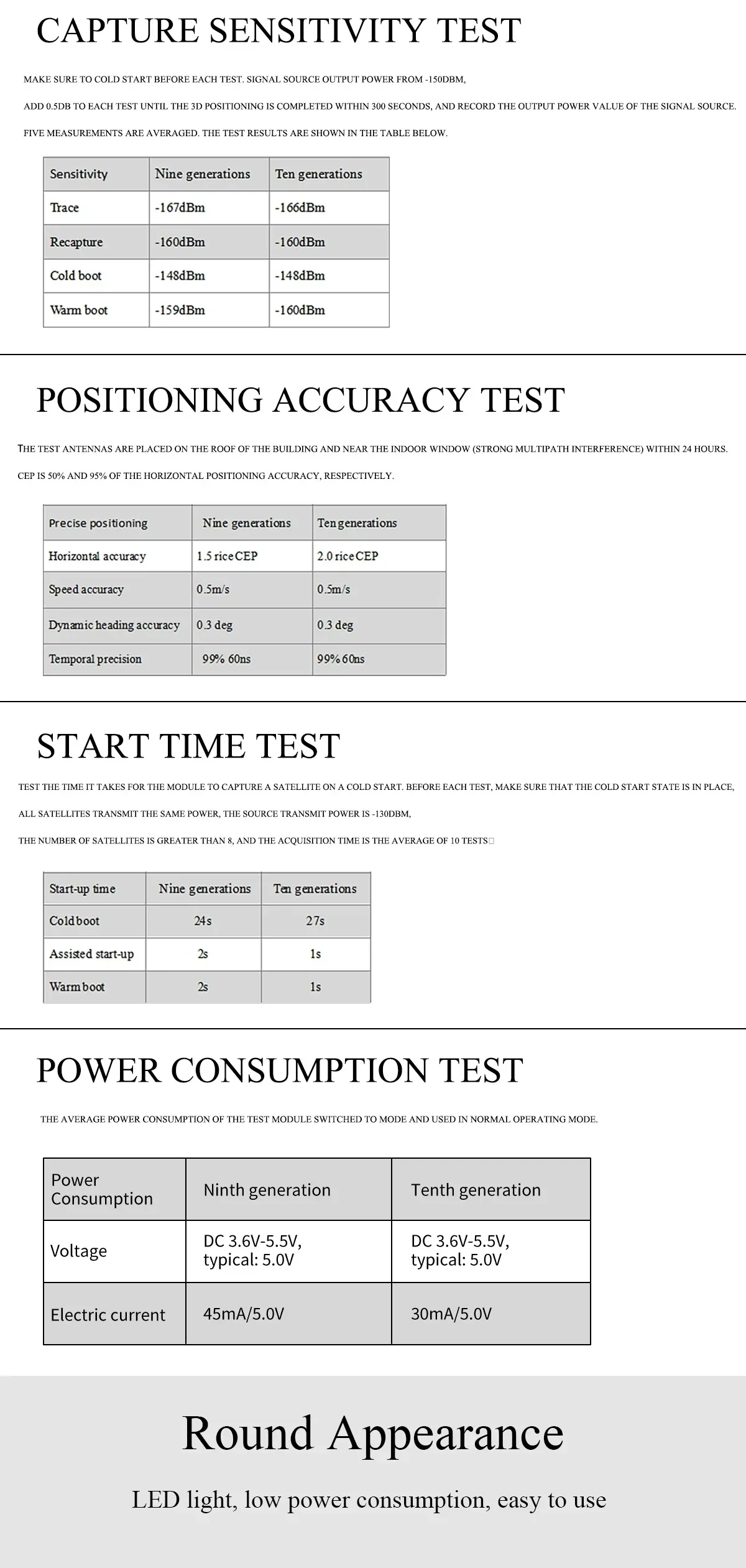

Sensitivity, positioning accuracy, start time, and power consumption test summary for round GNSS moduleBE-610i M10050 GNSS receiver module specs with dimensions and color-coded wiring lead labels

Vollständige Parameterliste plus farbcodierte Anschlüsse für UART (TX/RX), Stromversorgung und Kompass I2C (SCL/SDA).

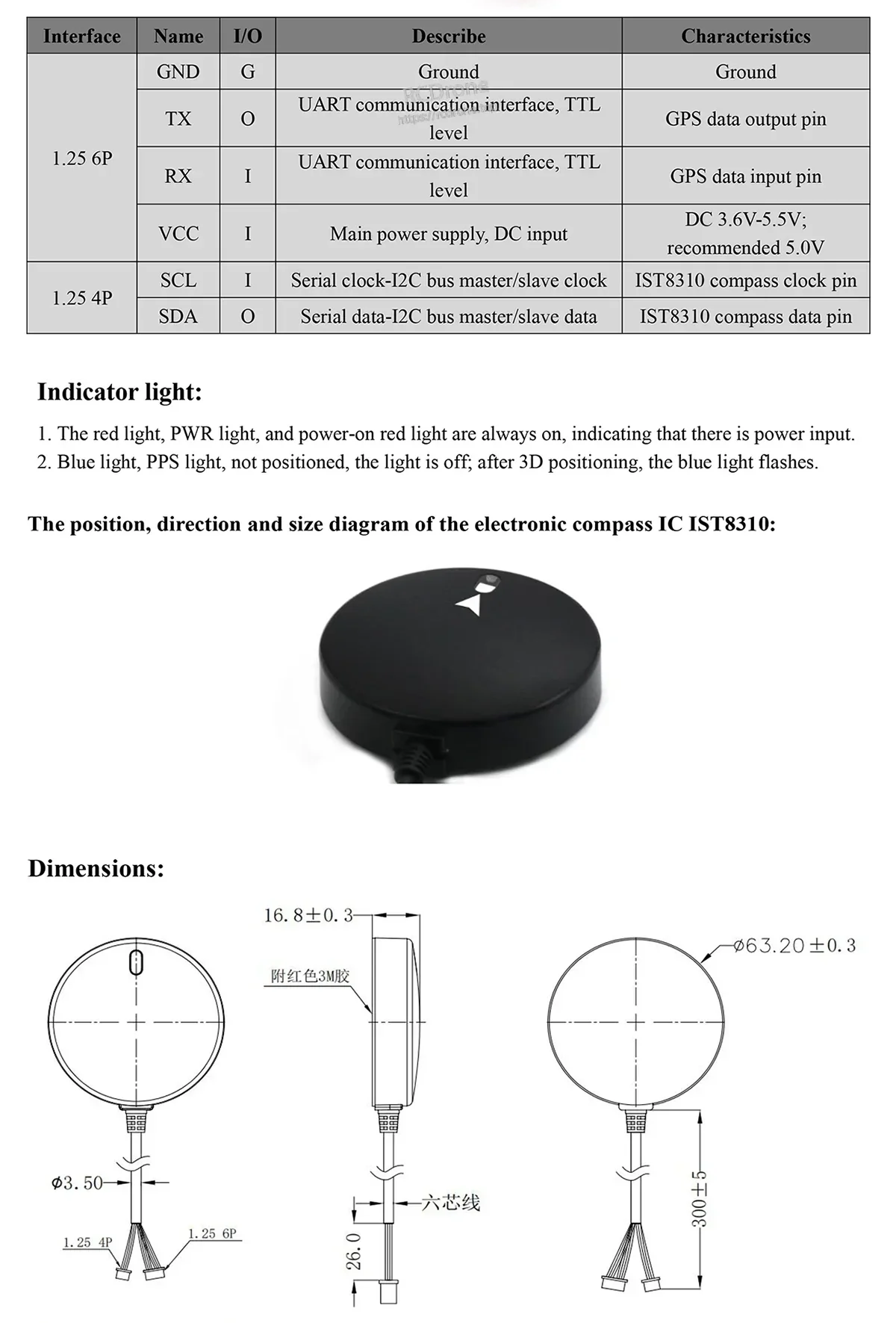

BE-610i pinout table with UART and I2C compass pins, plus compass orientation and mechanical dimensions

Pinbelegung Details decken TTL UART für GNSS-Daten und I2C-Leitungen für den integrierten IST8310-Kompass ab.

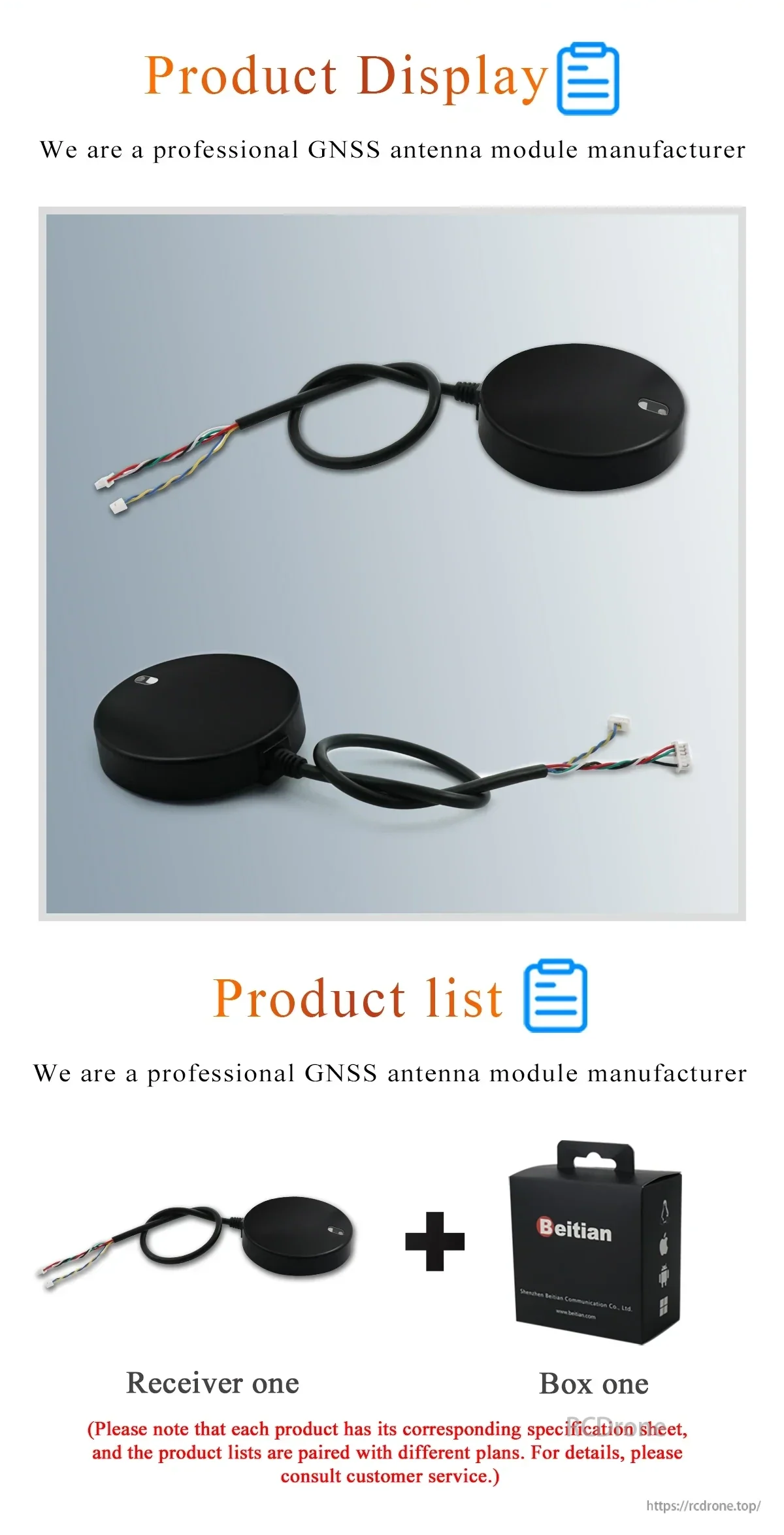

GNSS module application scenarios graphic for UAV use, logistics tracking, and car navigationBeitian BE-610i GNSS receiver module product display with cable leads and package contents (receiver + box)

Das Paket enthält das BE-610i Empfängermodul und die Einzelhandelsverpackung.
