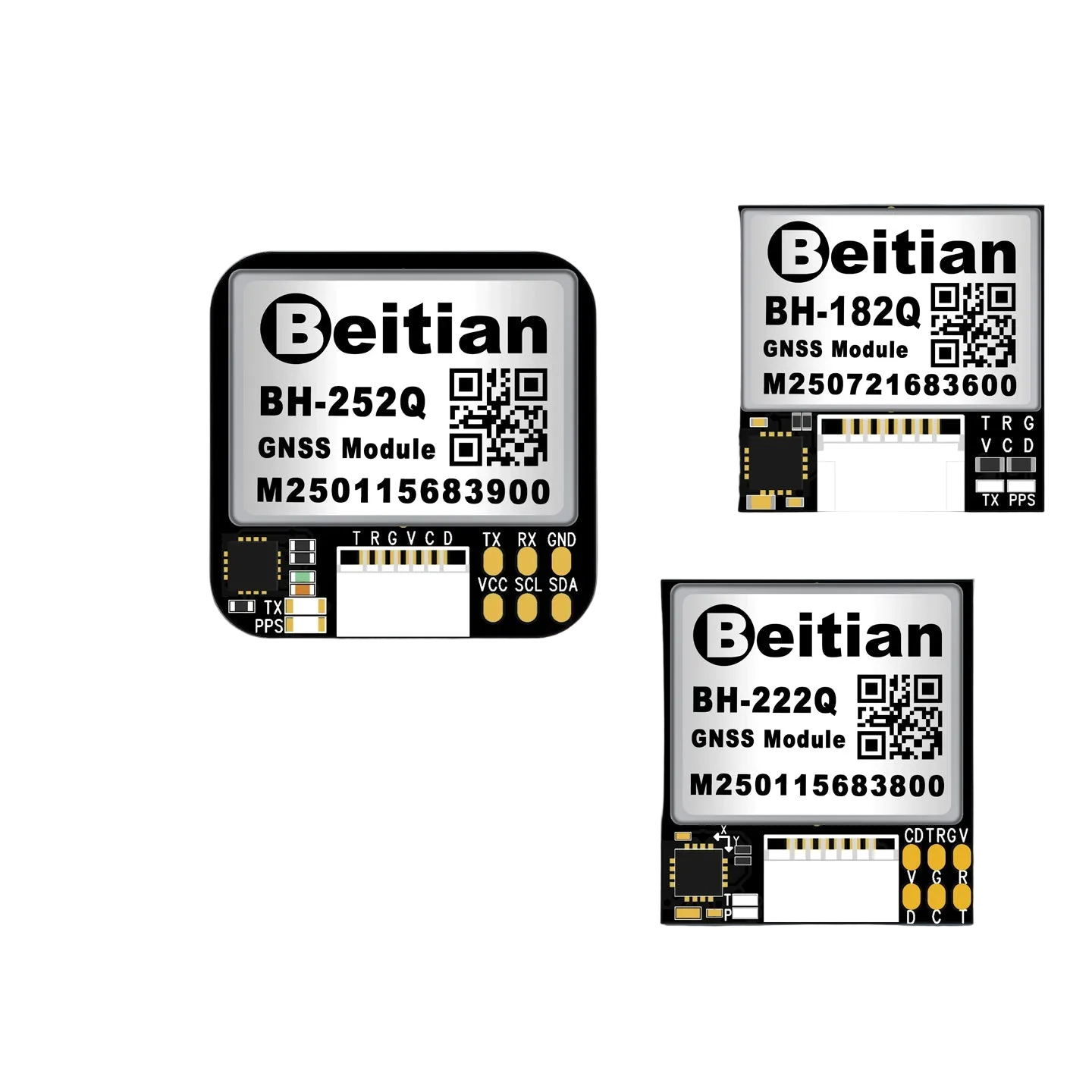

Beitian BH-252Q GNSS Module for FPV Drone & Fixed Wing (UBX/NMEA)

Übersicht

Beitian BH-252Q ist ein GNSS-Präzisionsmodul für FPV-Renn-Drohnen und Festflügler, das entwickelt wurde, um Positionsdaten über einen seriellen (UART/TTL) Port auszugeben. Bitte bestätigen Sie, ob das UBX- oder NMEA-Protokoll beim Kauf erforderlich ist; das Modul verwendet standardmäßig das UBX-Protokoll.

Für Konfigurationshilfe oder Bestellbestätigung (Protokoll/Modell) kontaktieren Sie den Support unter https://rcdrone.top/ oder per E-Mail [email protected].

Hauptmerkmale

Unterstützung für Mehrsatellitennavigation: GPS, GLONASS, BDS, GALILEO, IRNSS (unterstützt auch QZSS und SBAS, wie in den Spezifikationen aufgeführt).
Horizontale Genauigkeit: 1,5 m CEP.
Flash unterstützt (eingebauter Flash; Konfiguration kann geändert werden und geht im Falle eines Stromausfalls nicht verloren, wie in der Parametertabelle aufgeführt).
Wählbare Ausgabeverfahren: NMEA und UBX (UBX standardmäßig gemäß Kaufnotiz).
Serielle Verdrahtungsreferenz: VCC/GND/TX/RX-Verbindung zu USB-zu-TTL-Adapter oder Mikrocontroller; 1PPS ist im Verdrahtungsdiagramm dargestellt.

Technische Daten

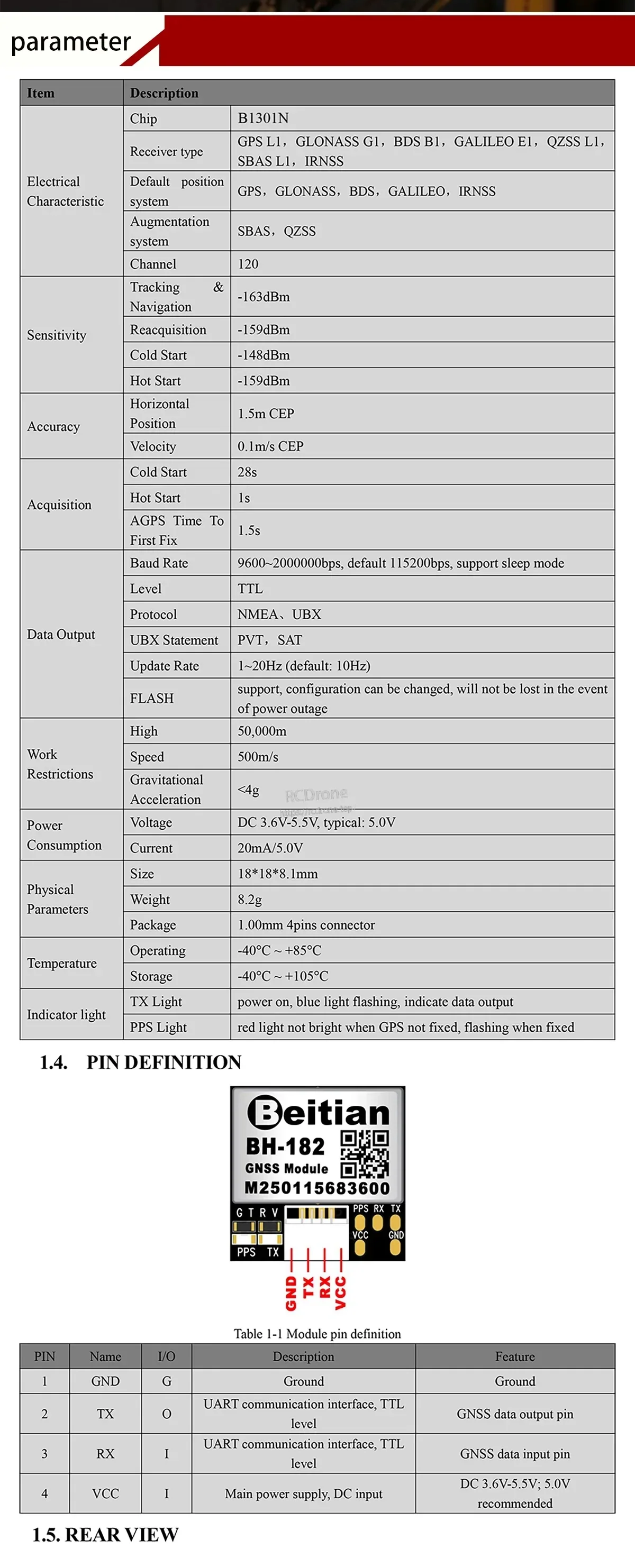

GNSS-Leistung / elektrisch (Parameter Tabelle)

<

BH-252 / BH-252P Modulvarianten Tabelle (wie aufgeführt)

Chip	B1301N
Empfängertyp	GPS L1, GLONASS G1, BDS B1, GALILEO E1, QZSS L1, SBAS L1, IRNSS
Standard-Positionssystem	GPS, GLONASS, BDS, GALILEO, IRNSS
Erweiterungssystem	SBAS, QZSS
Kanäle	120
Empfindlichkeit (Tracking)	-163 dBm
Empfindlichkeit (Wiedererfassung)	-159 dBm
Empfindlichkeit (Kaltstart)	-148 dBm
Empfindlichkeit (Warmstart)	-159 dBm
Horizontale Positionsgenauigkeit	1,5 m CEP
Geschwindigkeitsgenauigkeit	0.1 m/s CEP
Erwerb (Kaltstart)	28 s
Erwerb (Warmstart)	1 s
AGPS Zeit bis zur ersten Fixierung	1.5 s
Baudrate	9600~2000000 bps, Standard 115200 bps (Unterstützung des Schlafmodus ist in der Parametertabelle aufgeführt)
Level	TTL
Protokoll	NMEA, UBX
UBX-Aussage	PVT, SAT
Aktualisierungsrate	1~20 Hz (Standard: 10 Hz)
FLASH	Unterstützung; Konfiguration kann geändert werden; geht im Falle eines Stromausfalls nicht verloren
Arbeitsbeschränkungen (Hoch)	50.000 m
Arbeitsbeschränkungen (Geschwindigkeit)	500 m/s
Arbeitsbeschränkungen (Gravitationsbeschleunigung)	<4 g
Spannung	DC 3,6 V-5,5 V, typisch: 5,0 V
Strom	20 mA/5.0 V
Betriebstemperatur	-40°C ~ +85°C
Lagertemperatur	-40°C ~ +105°C

Parameter	BH-252	BH-252P
Chip	B1301N	B1301N
Standard-Positionsmodus	GPS L1, GLONASS G1, BDS B1, GALILEO E1, QZSS L1, SBAS L1, IRNSS	GPS L1, GLONASS G1, BDS B1, GALILEO E1, QZSS L1, SBAS L1, IRNSS
Kanäle	120	120
Empfindlichkeit	Kaltstart -148 dBm; Warmstart -159 dBm	Kaltstart -148 dBm; Warmstart -159 dBm
Horizontal	1,5 m CEP	1.5 m CEP
Geschwindigkeit	0,1 m/s CEP	0,1 m/s CEP
Kaltstart	28 s	28 s
Warmstart	1 s	1 s
Baudrate	9600~2000000 bps, Standard 115200 bps	9600~2000000 bps, Standard 115200 bps
Level	TTL	TTL
Protokoll	NMEA, UBX	NMEA, UBX
Aktualisierung	1~20 Hz, Standard 10 Hz	1~20 Hz, Standard 10 Hz
FLASH	Integriert	Integriert
Arbeitsbeschränkungen	Höhe 50.000 m; Geschwindigkeit 500 m/s; Beschleunigung <4 g	Höhe 50.000 m; Geschwindigkeit 500 m/s; Beschleunigung <4 g
Spannung	DC 3,6-5.5 V, typisch: 5.0 V	DC 3.6-5.5 V, typisch: 5.0 V
Strom	20 mA/5.0 V	20 mA/5.0 V
Abmessungen	25258.1 mm	25258 mm
Gewicht	12 g	13 g
Stecker	1.00 mm 4 Pins	1.00 mm 6 Pins
Betrieb	-40°C ~ +85°C	-40°C ~ +85°C
Speicherung	-40°C ~ +105°C	-40°C ~ +105°C
Kompass	Nein	Integrierter QMC5883P

<Datenausgabe (NMEA-0183 Inhaltsliste angezeigt)

Parameter abrufen	Inhalt abrufen
GGA	Zeit, Position, Anzahl der Satelliten
GLL	Längengrad, Breitengrad, UTC-Zeit
GSA	GPS-Empfängermodus, Satellit, der für die Positionierung verwendet wird, DOP-Wert, Positionierungsstatus
GSV	Sichtbare GPS-Satelliteninformationen, Elevationswinkel, Azimutwinkel, Signal-Rausch-Verhältnis
RMC	Zeit, Datum, Position, Geschwindigkeit
VTG	Information zur Boden Geschwindigkeit

Verfügbare Modelloptionen

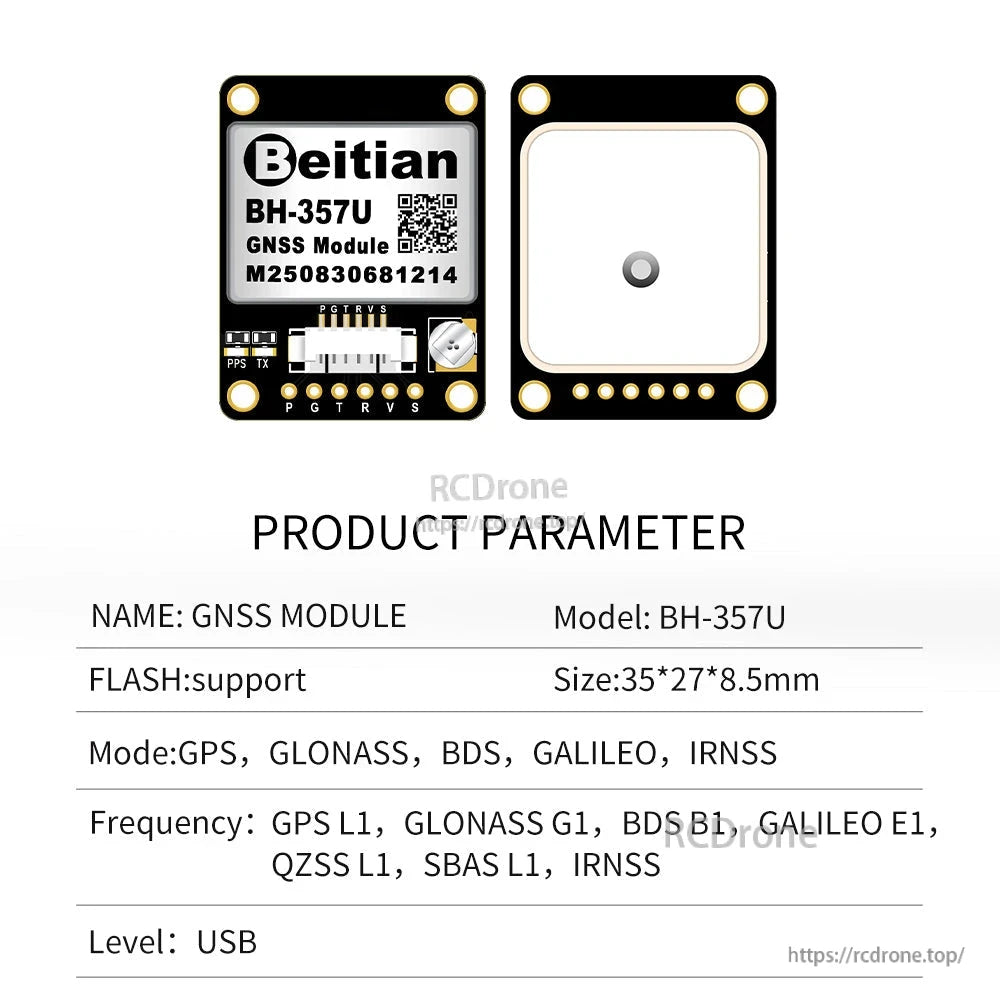

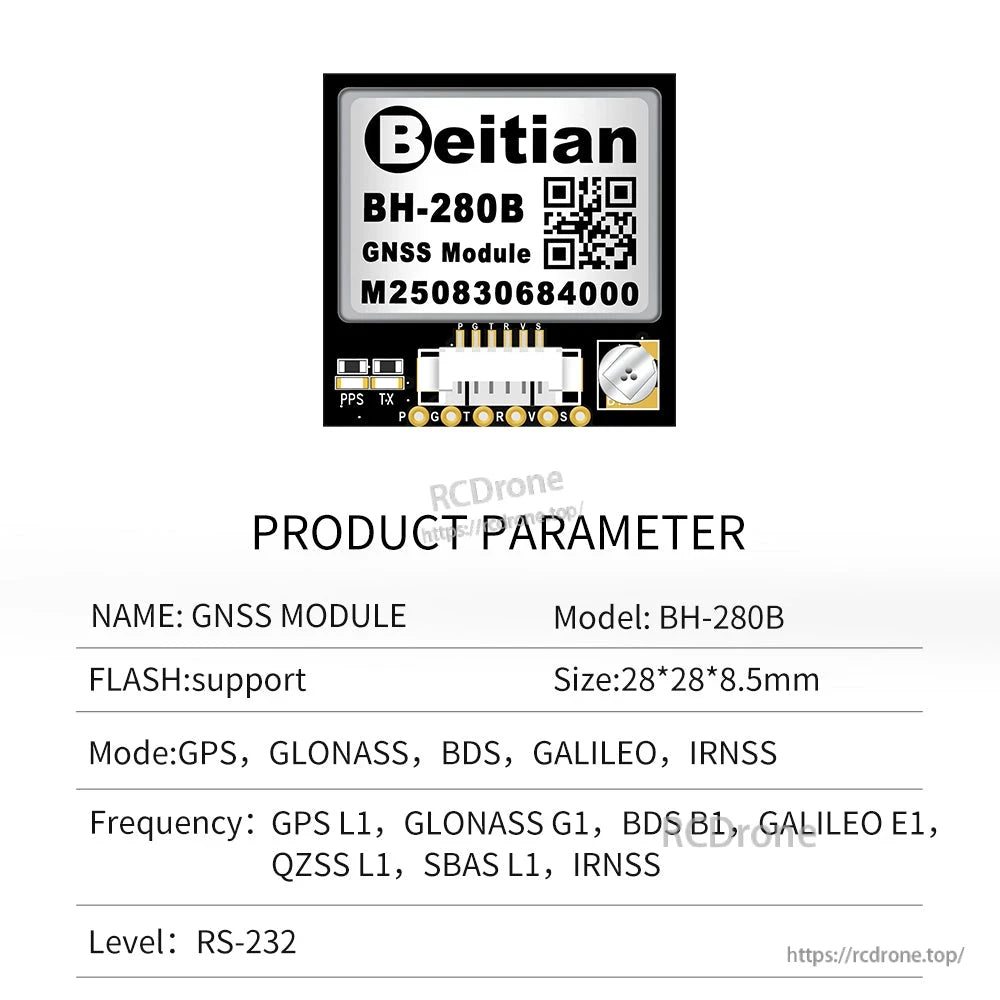

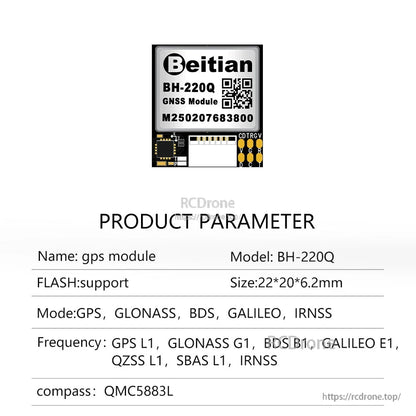

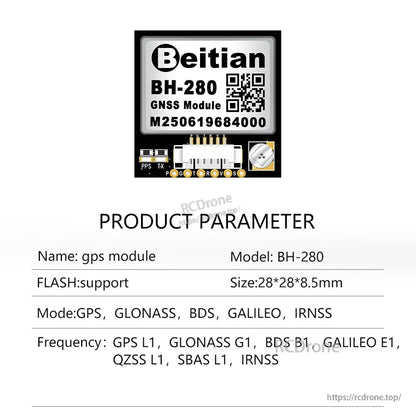

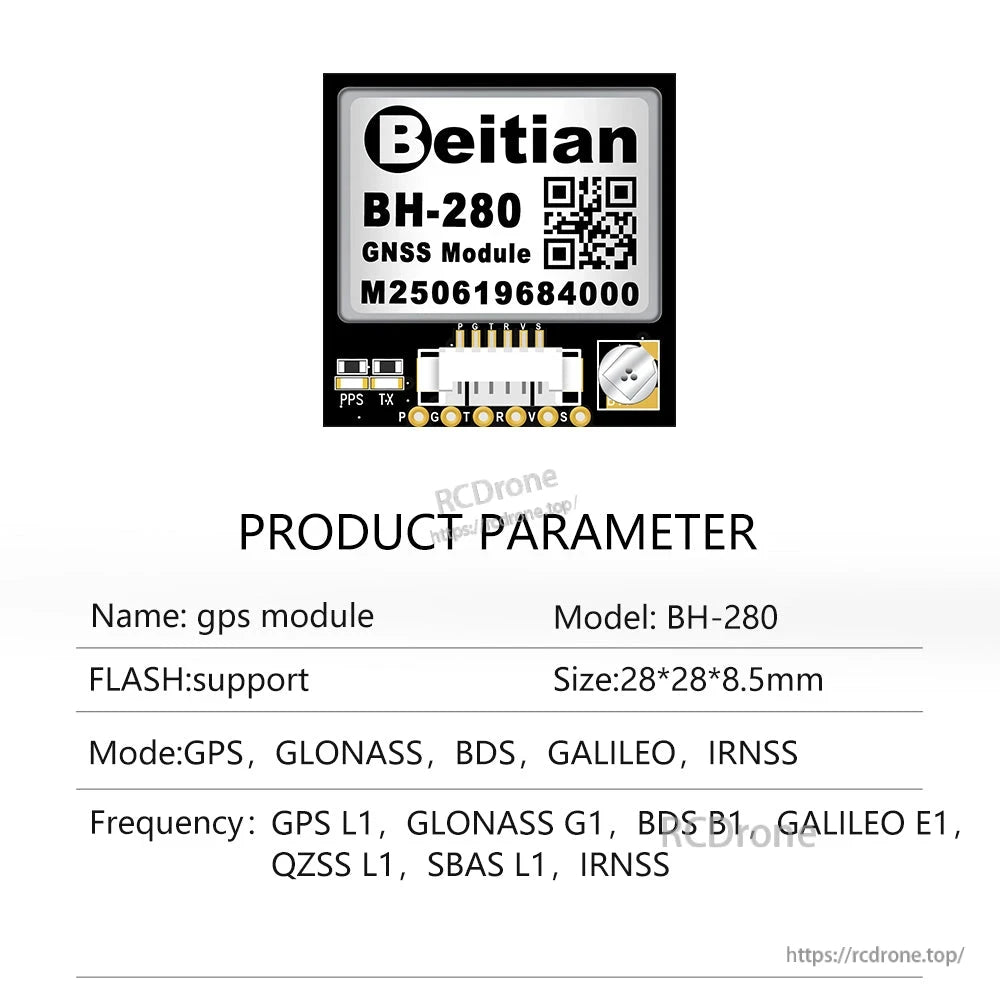

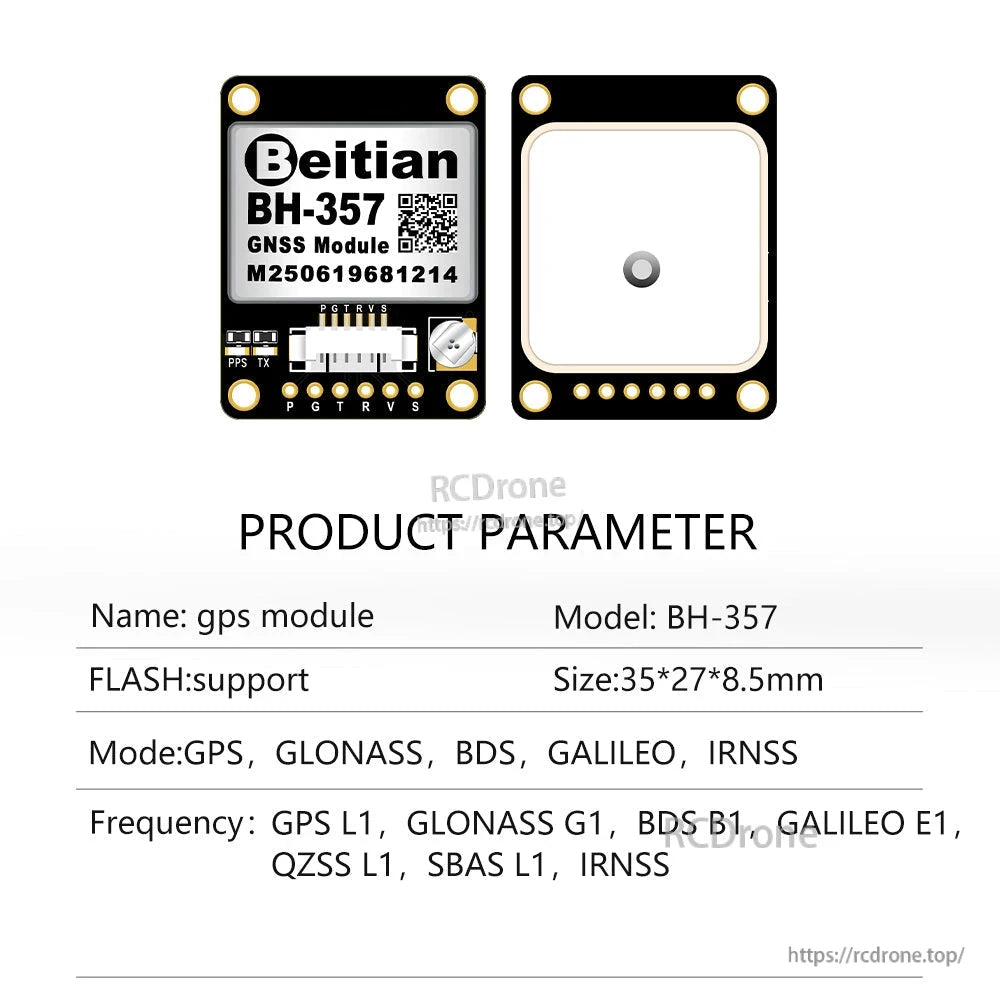

BH-182; BH-180; BH-220; BH-280; BH-357; BH-220Q; BH-182Q; BH-222Q; BH-252Q; BH-280B; BH-280U; BH-357B; BH-357U; BH-880; BH-880Q

Details

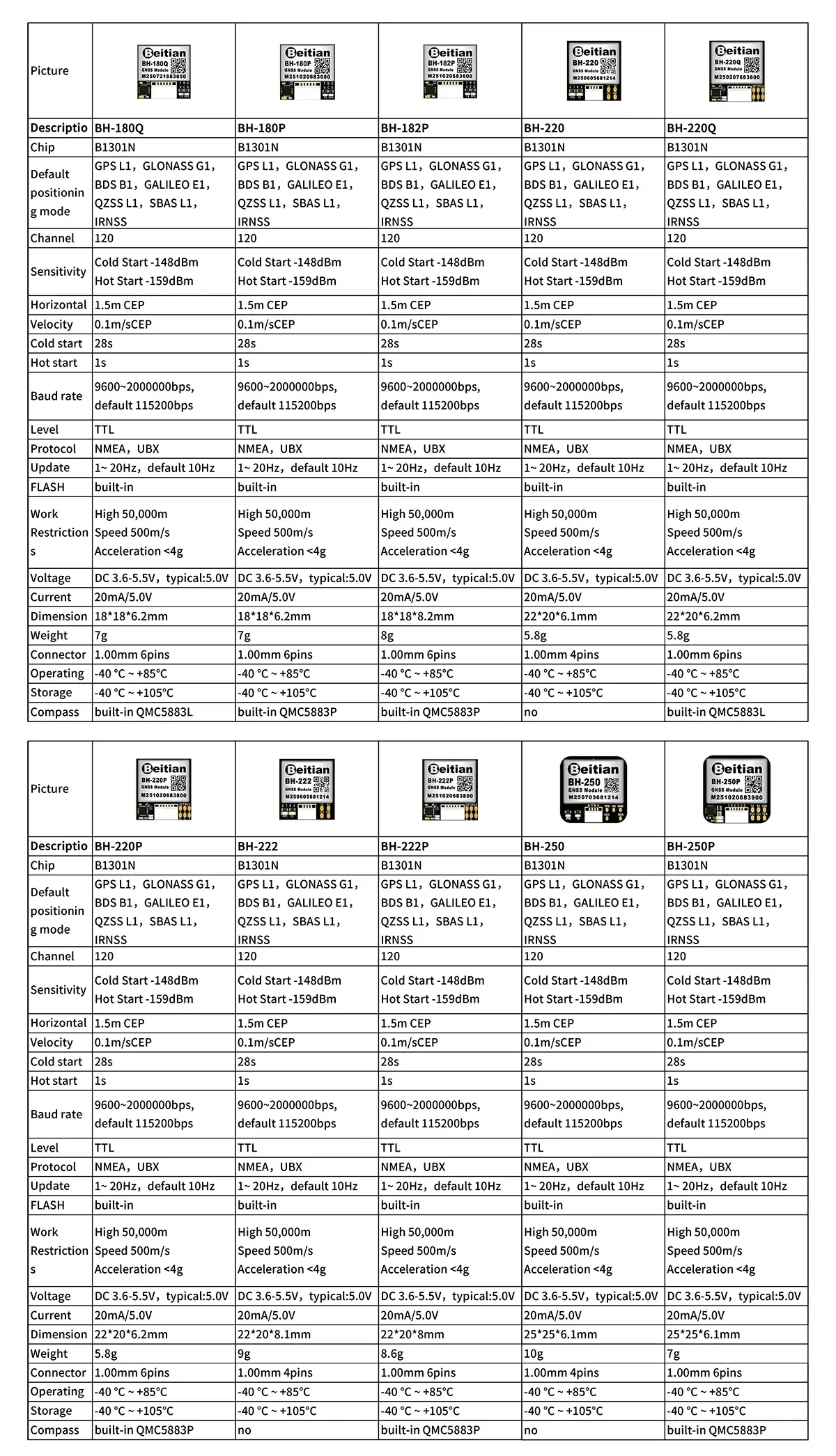

Beitian BH-252 series GNSS module comparison table showing chip, constellations, sensitivity, update rate, power and size

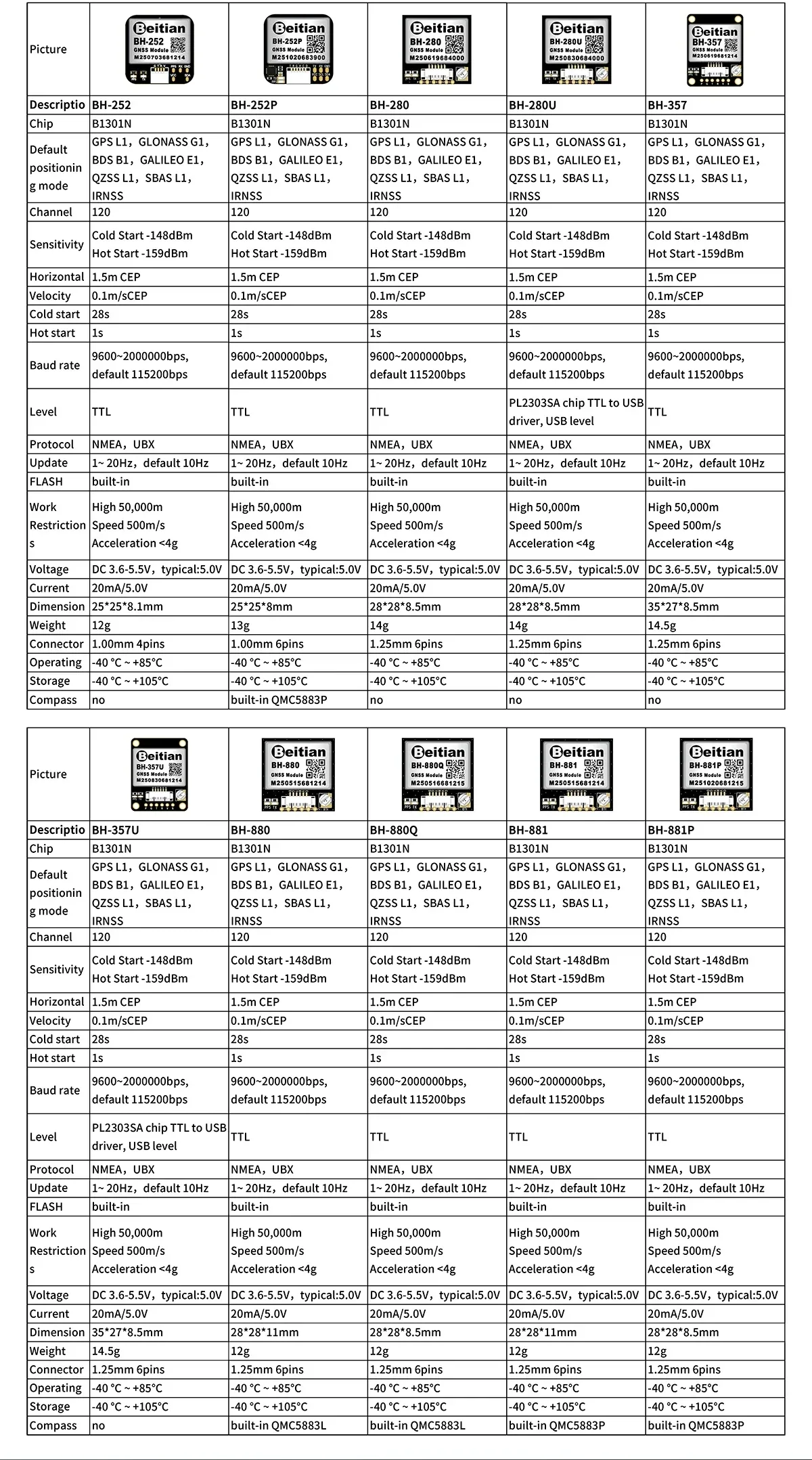

Beitian BH-252/BH-800 GNSS module model matrix with key parameters, protocols (NMEA/UBX) and voltage range

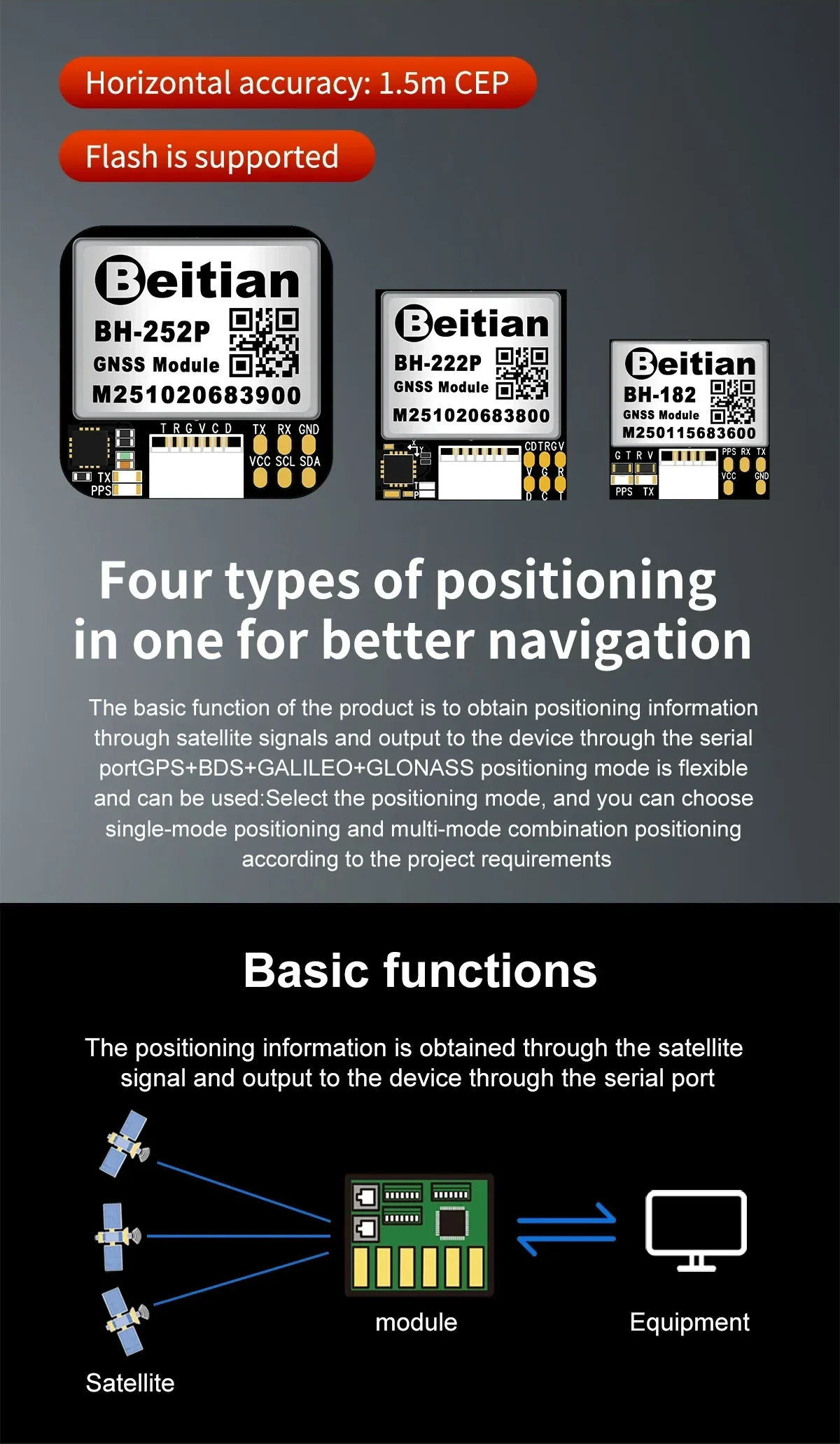

Beitian BH-252Q GNSS precision module feature graphic highlighting 1.5 m CEP accuracy, flash support and multi-GNSS

Multi-GNSS-Positionierung mit flash-unterstützten Einstellungen hilft, die Konfiguration zwischen Stromzyklen stabil zu halten.

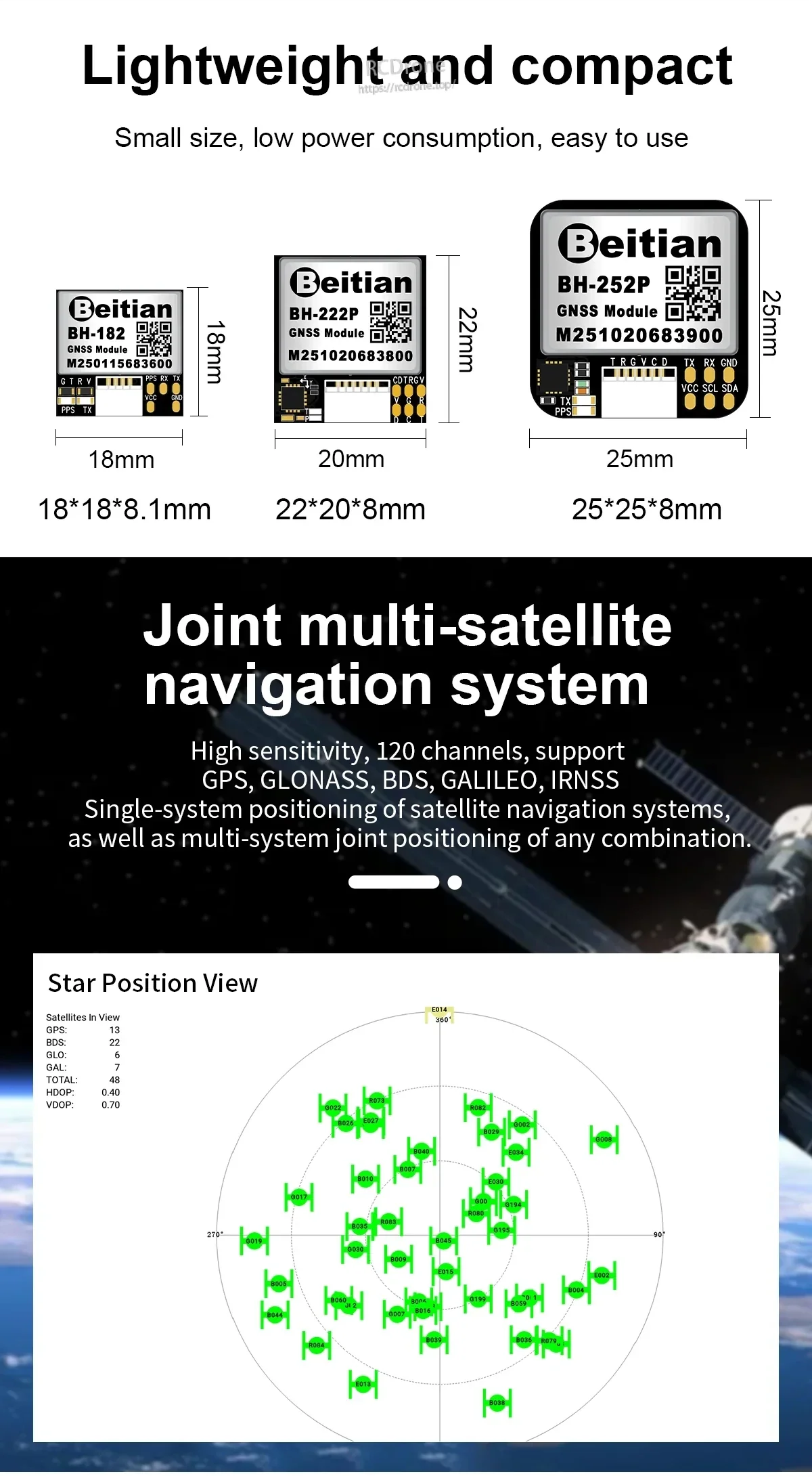

BH-252 series compact size overview and multi-satellite navigation support list (GPS, GLONASS, BDS, GALILEO, IRNSS)

Ein leichtes, kompaktes Design eignet sich für enge FPV-Drohnenstapel und feste Flugzeugrumpf, während mehrere Konstellationen verfolgt werden.

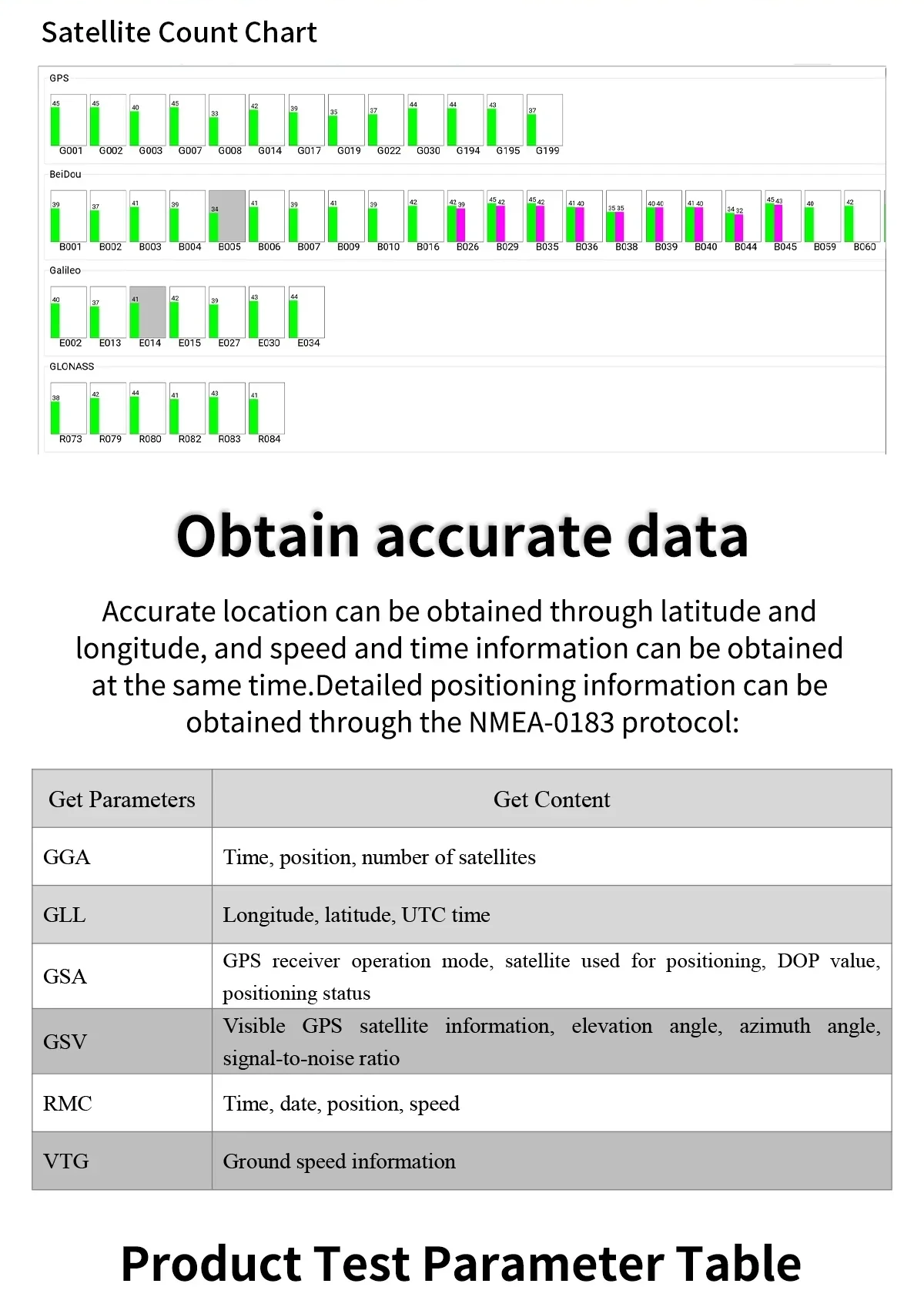

Satellite count chart and NMEA-0183 message list for GNSS data output (GGA, GLL, GSA, GSV, RMC, VTG)

Standard NMEA-0183-Sätze erleichtern das Parsen von Zeit, Position, Geschwindigkeit und Satelliteninformationen über UART.

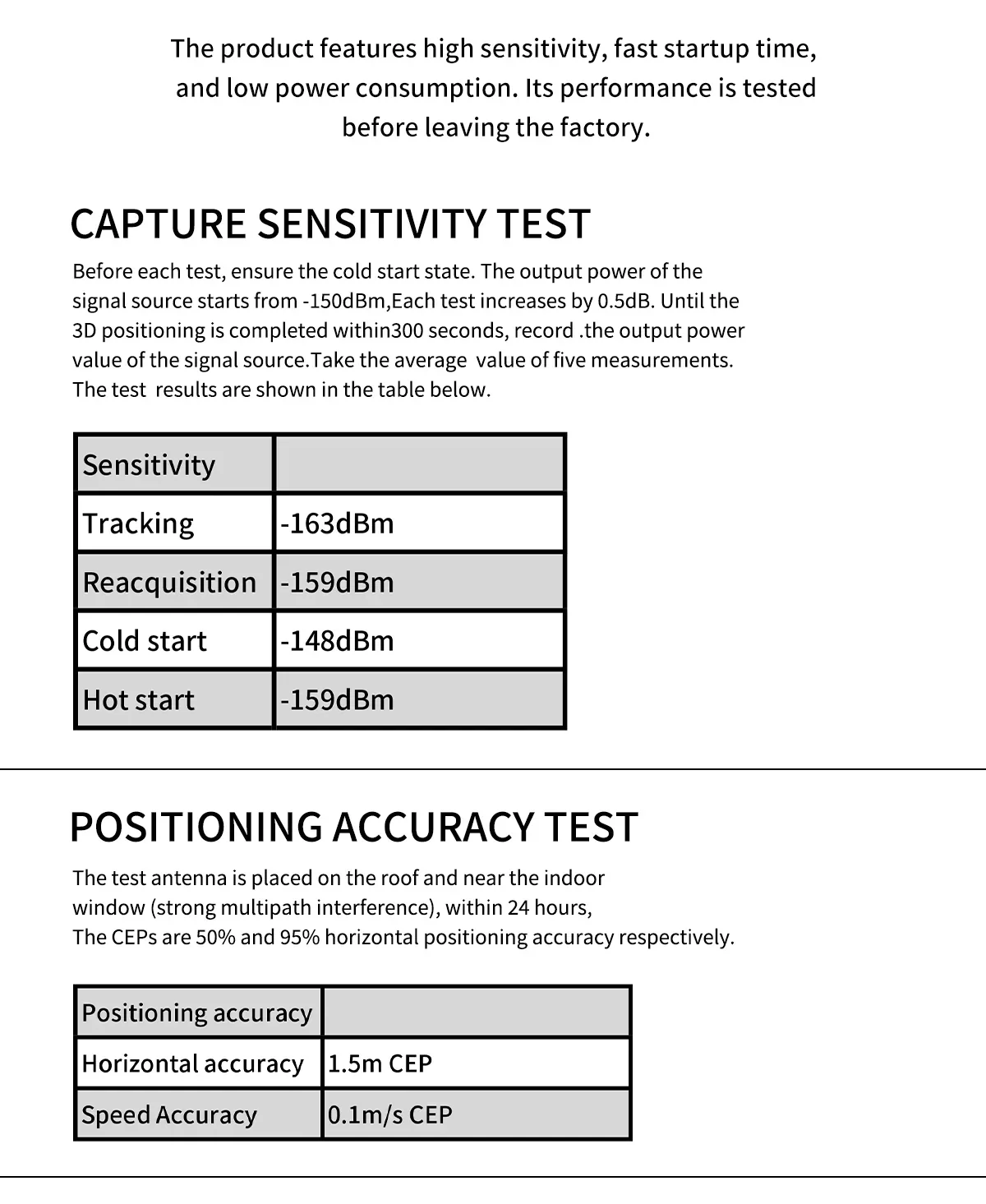

GNSS module sensitivity and accuracy test results showing tracking -163 dBm and horizontal accuracy 1.5 m CEP

Testdaten fassen die Empfindlichkeit und die Positionierungsleistung zusammen, einschließlich einer horizontalen Genauigkeit von 1,5 m CEP.

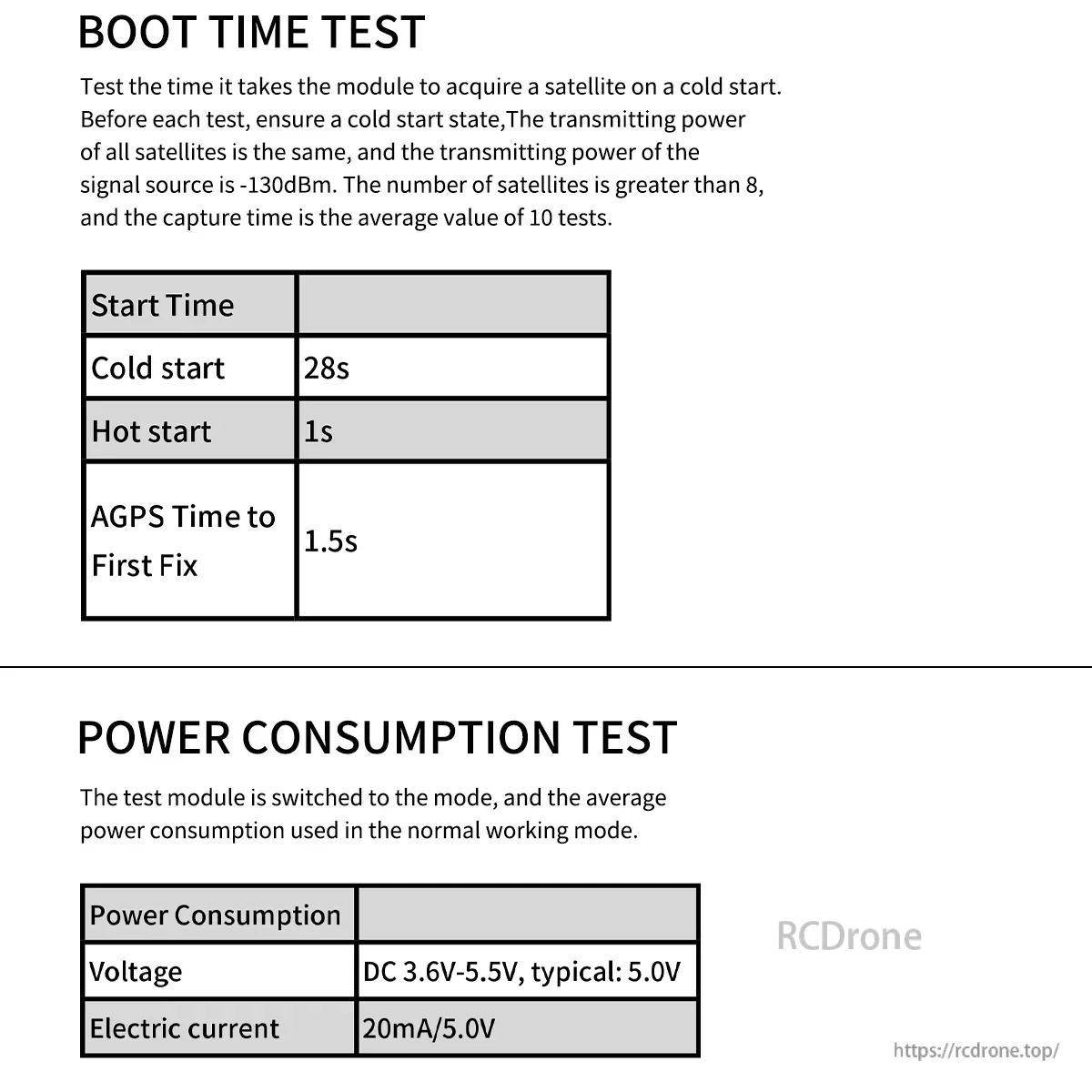

Boot time and power consumption test table listing cold start 28 s, hot start 1 s, AGPS 1.5 s, 20 mA at 5 V

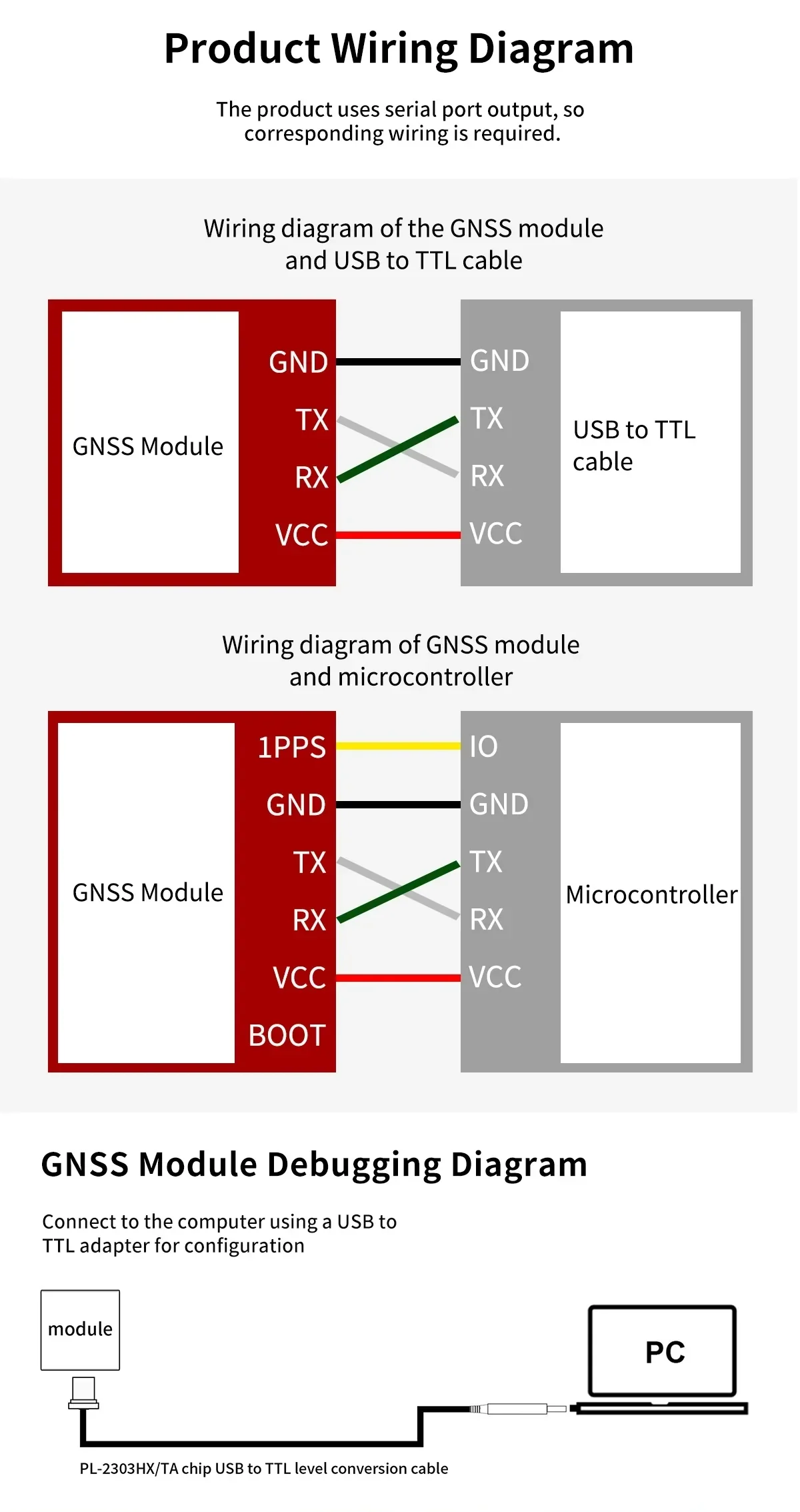

BH-252Q GNSS module wiring diagram for UART/TTL connections to USB-to-TTL adapter or microcontroller, with 1PPS and BOOT pins

Klare Pinverdrahtung für VCC/GND/TX/RX sowie 1PPS unterstützt eine schnelle Bench-Setup mit einem USB‑TTL-Adapter oder direkt über den UART des Flugcontrollers.
