Beitian BK-609U USB GNSS Mouse Receiver – NMEA-0183 for GIS

Übersicht

Der Beitian BK-609U ist ein GNSS-Mausempfänger mit USB-Schnittstelle, der dazu entwickelt wurde, Positionsdaten über eine USB-Seriellschnittstelle an kompatible Geräte auszugeben. Er unterstützt die Multi-Konstellations-Positionierung (GPS/BeiDou/GLONASS/Galileo) und bietet NMEA-0183-Datenausgabe für Anwendungen wie Auto-/Bootnavigation, industrielle Positionierung, Vermessungsaufgaben und GIS-Kartierung. Das Produkt ist als kompatibel mit BU-353S4 aufgeführt.

Hauptmerkmale

Multi-Konstellations-GNSS-Empfangsformat: GPS, GLONASS, BDS, GALILEO; Hilfssysteme: SBAS, QZSS
USB 2.0 Stecker, USB-Niveauausgang (PL2303SA-Chip TTL zu USB-Treiber angegeben)
Ausgabeprotokolle: NMEA-0183; unterstütztes Datenprotokoll aufgeführt als NMEA und UBX
Aktualisierungsrate: 0.25Hz–25Hz (Standard 1Hz)
Integrierter FLASH (Konfiguration kann geändert werden; bei Stromausfall bleibt die Konfiguration erhalten)
Magnetischer Boden zur Montage
LED-Statusanzeigen (TX/Daten- und PPS-Anzeigen sind für diese Serie spezifiziert)

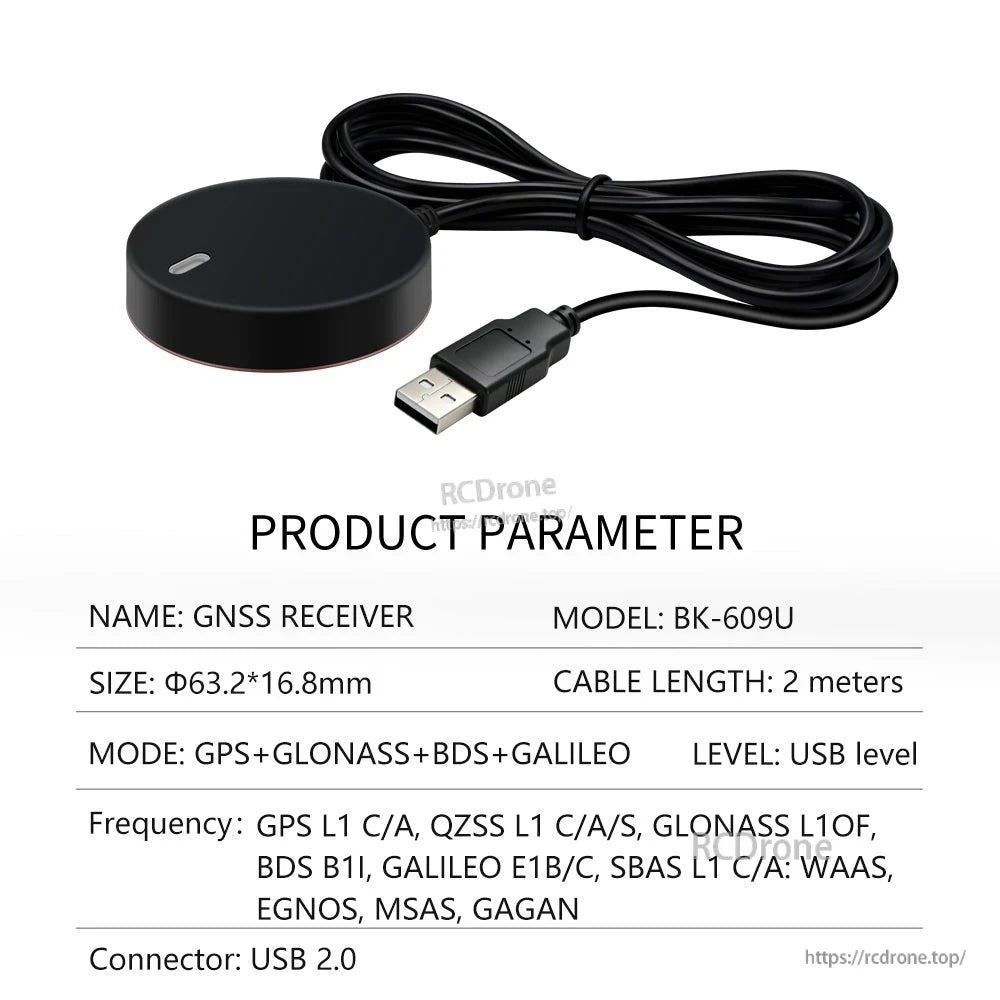

Technische Daten (BK-609U)

<

Chipsatz	M9140-KB
Frequenzbänder / Systeme	GPS L1 C/A; QZSS L1 C/A/S; GLONASS L1OF; BDS B1I; Galileo E1B/C; SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN)
Empfangsformat	GPS, GLONASS, BDS, GALILEO
Hilfssystem	SBAS, QZSS
Kanäle	92 Suchkanäle
Empfindlichkeit (Tracking)	-167 dBm
Empfindlichkeit (Wiedererfassung / Rückgewinnung)	-160 dBm
Empfindlichkeit (Kaltstart)	-148 dBm
Empfindlichkeit (Heiß/Warmstart)	-159 dBm
Position horizontal	1.5 m CEP
Geschwindigkeitsgenauigkeit	0,05 m/s
Dynamische Kursgenauigkeit	0.3 deg
1PPS Zeitgenauigkeit	RMS 30 ns; 99% 60 ns
Erfassungszeit (Kaltstart)	24 s
Erfassungszeit (Warmstart)	2 s
Erfassungszeit (Heißstart)	2 s
Unterstützter Start	2 s
Baudrate	4800 bps – 921600 bps (Standard 115200 bps)
Ausgangsniveau	USB-Niveau
Ausgangsprotokoll	NMEA-0183
Datenprotokoll (aufgelistet)	NMEA, UBX
NMEA-Nachrichten (aufgelistet)	RMC, VTG, GGA, GSA, GSV, GLL
Aktualisierungsrate	0.25Hz–25Hz (Standard 1Hz)
Zweiter Puls	0.25 Hz bis 10 MHz konfigurierbar; Standardperiode 1 s; Hochpegel dauert 100 ms
Betriebsgrenzen (Höhe)	80.000 m
Betriebsgrenzen (Geschwindigkeit)	500 m/s
Betriebsgrenzen (Beschleunigung)	<= 4 g
Versorgungsspannung (VCC)	DC 3,6 V–5,5 V (typisch 5,0 V)
Strom	45 mA / 5,0 V
Abmessungen	Phi 63,2 x 16,8 mm (Strukturdiagramm: Phi 63,20 +/- 0,3; 16,8 +/- 0,3)
Gewicht	95 g
Anschluss	USB 2.0 männlich
Kabellänge	2 m (Strukturschema: 2000 +/- 20)
Montage	Magnetische Unterseite
Betriebstemperatur	-40 C bis +85 C
Lagertemperatur	-40 C bis +105 C
LED (TX)	Blaue LED blinkt, wenn die Stromversorgung eingeschaltet ist, was anzeigt, dass es eine Datenausgabe gibt
LED (PPS)	Nicht positioniert: das Licht ist aus; nach 3D-Positionierung blinkt das Licht

USB-Pin-Beschreibung

Pin 1	VCC	DC 3,6 V–5,5 V Versorgungseingang, typischerweise: 5.0 V
Pin 2	D-	USB D-
Pin 3	D+	USB D+
Pin 4	GND	Erde

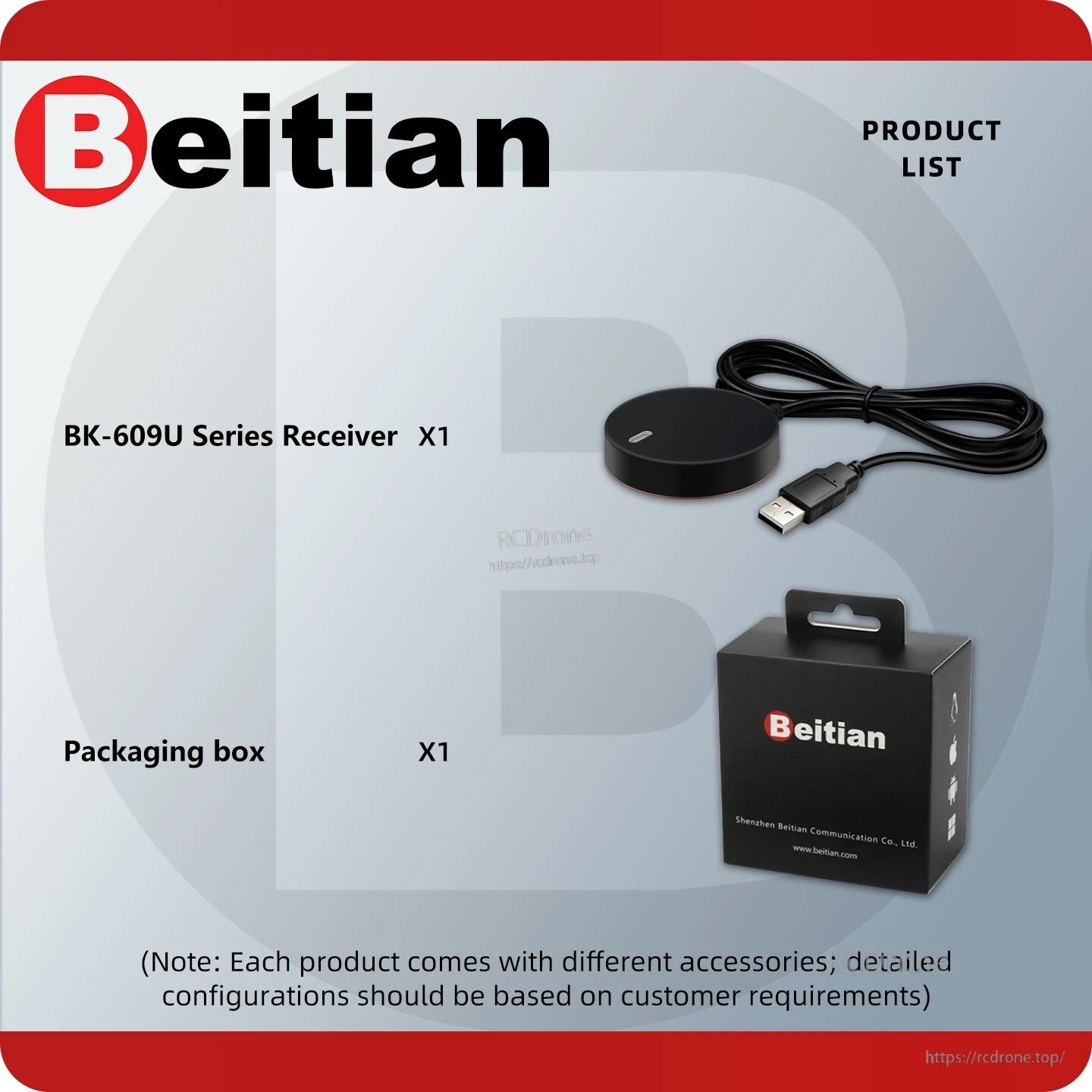

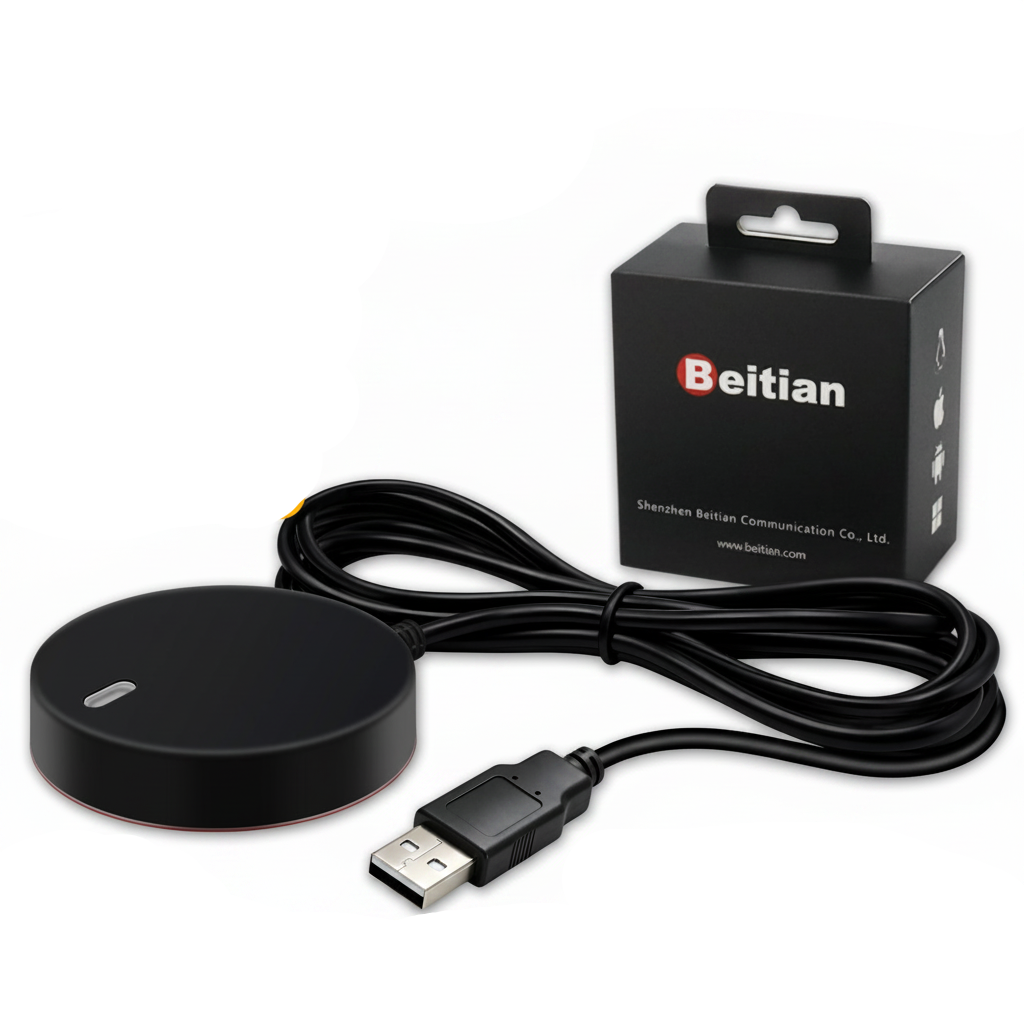

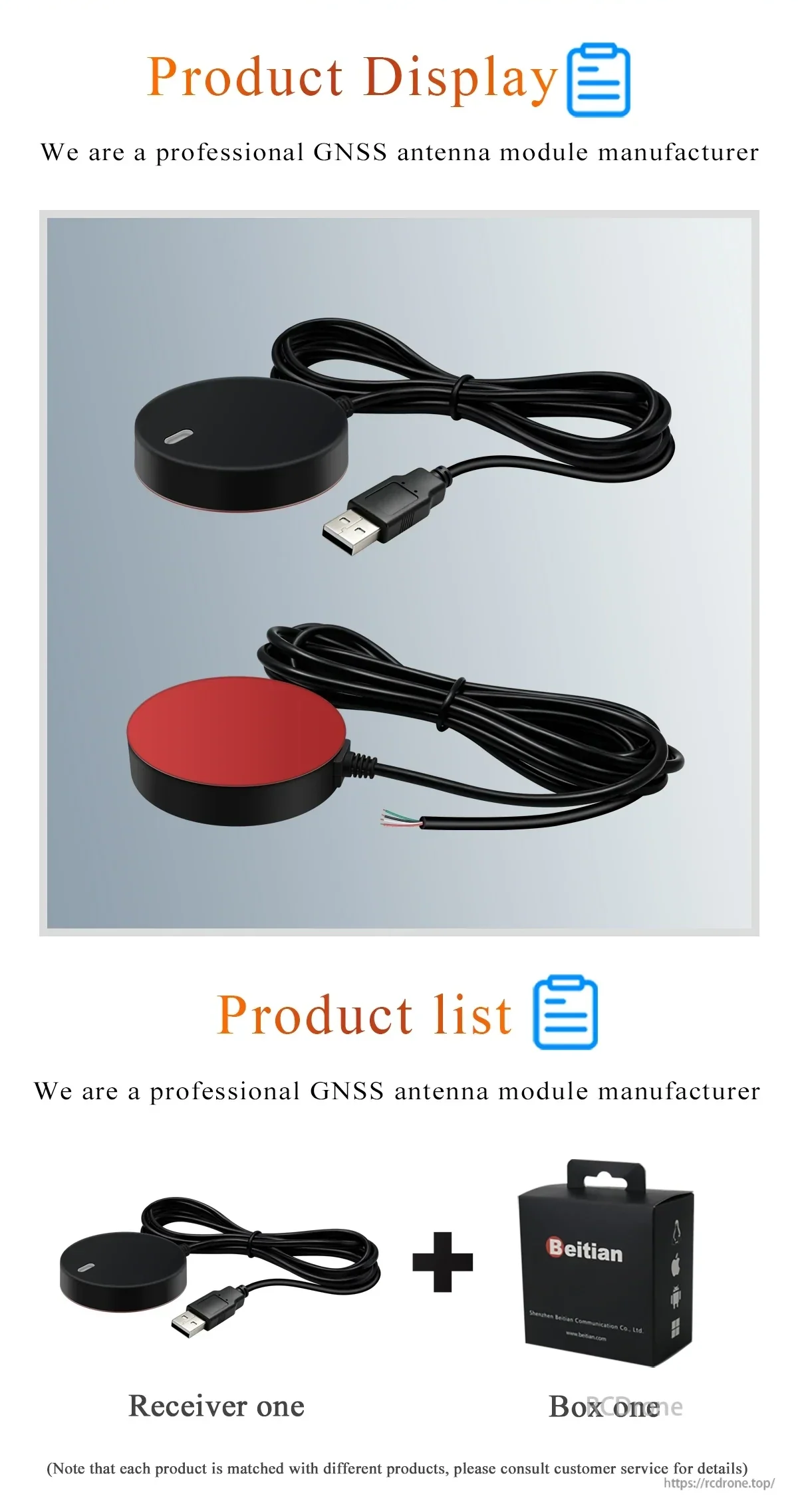

Was ist enthalten

GNSS-Empfänger (1 Stück)
Box (1 Stück)

Anwendungen

Auto-Navigation
Nautische Positionierung (Boot)
Logistik-Tracking
Industrielle Positionierung, Vermessung und GIS-Kartierung

Optionen

Verfügbare Modelloptionen können umfassen: BV-609N, BV-609D, BV-606U, BV-609DN, BV-609DU, BE-609N, BE-609D, BE-609U, BE-609DN, BE-609DU, BU-609N, BU-609D, BU-609U, BU-609DN, BU-609DU, BK-609N, BK-609D, BK-609U, BK-609DN, BK-609DU.

Support

Für Auswahlhilfe (Schnittstellen, Protokolle) oder Unterstützung bei der Projektintegration kontaktieren Sie bitte den Kundenservice unter https://rcdrone.top/ oder [email protected].

Details

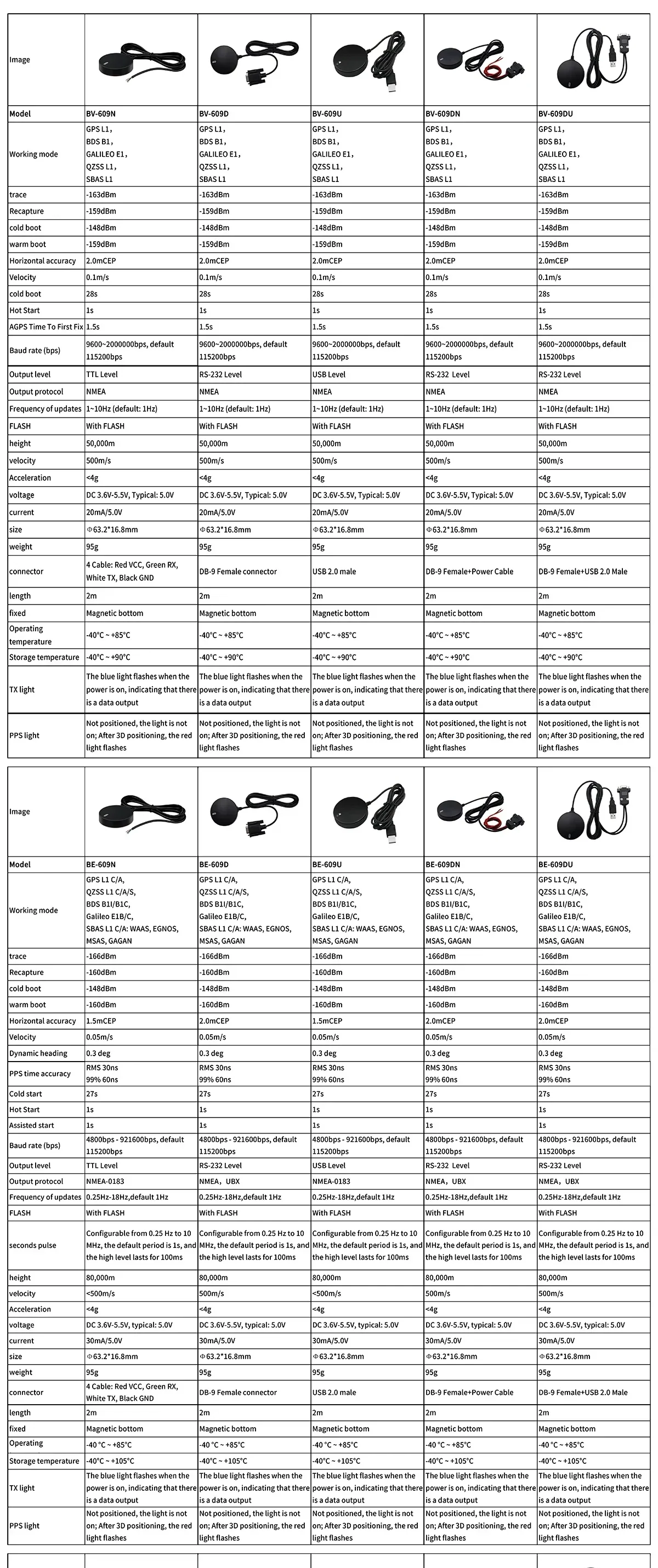

BK-609U GNSS mouse receiver comparison chart with USB models and key specifications table

Vergleichen Sie die Schnittstellenoptionen und Kern-Spezifikationen der Beitian GNSS-Mausempfänger-Varianten, um das richtige USB-Modell für Ihre Einrichtung auszuwählen.

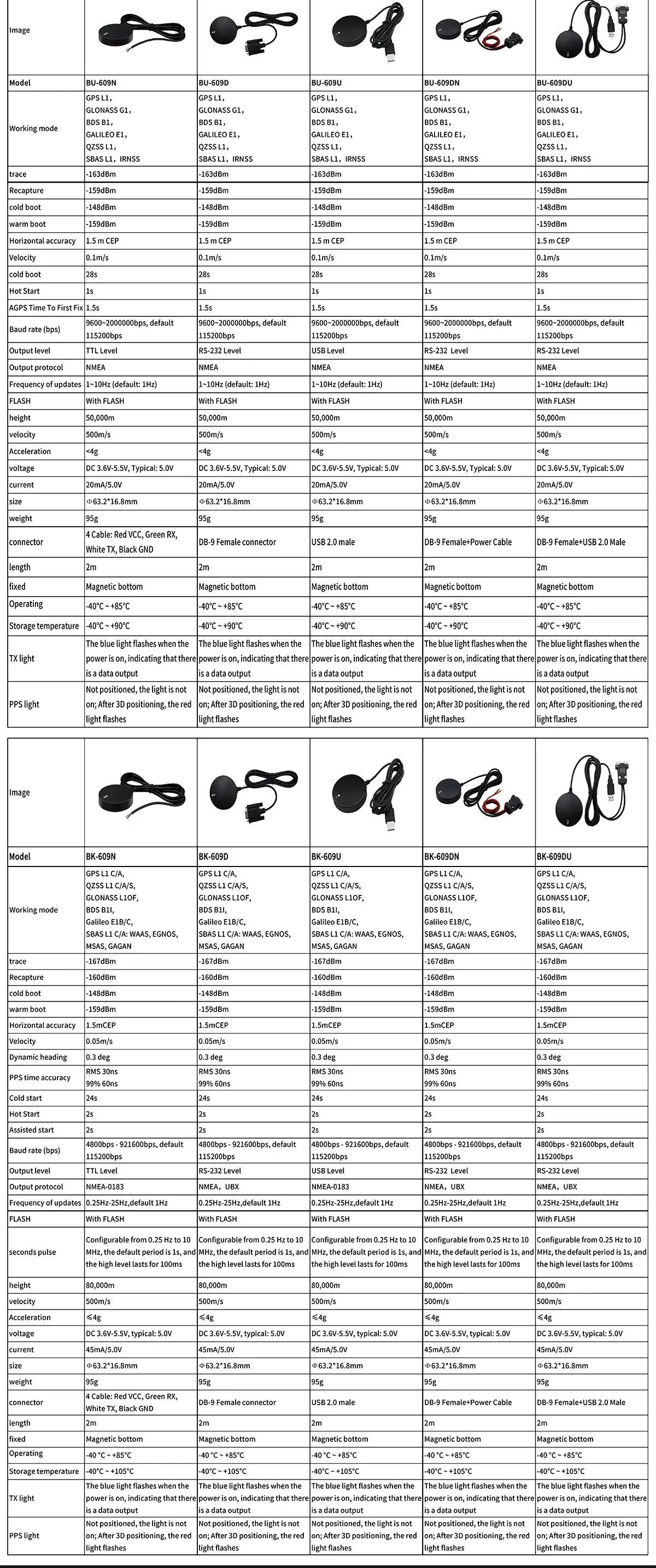

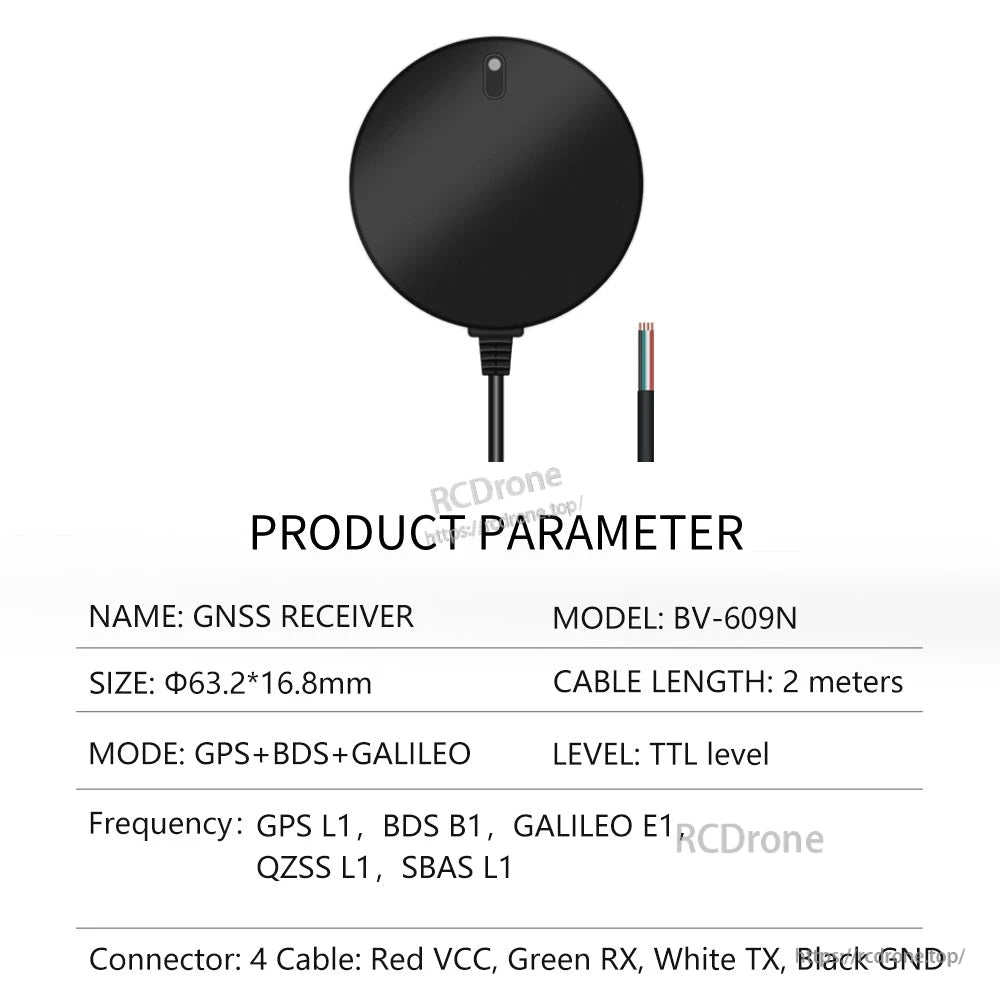

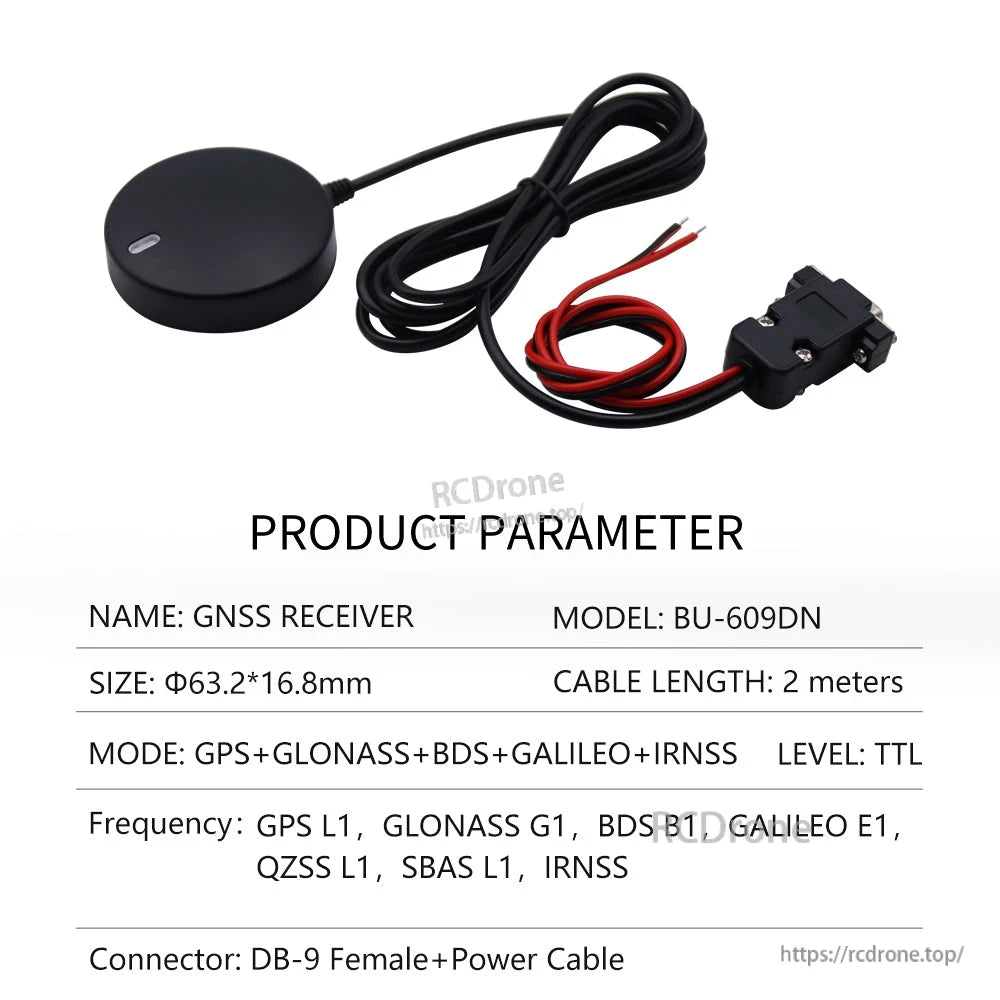

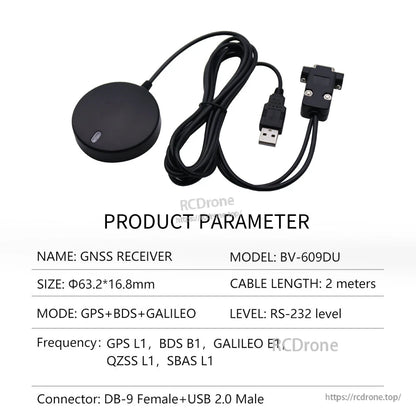

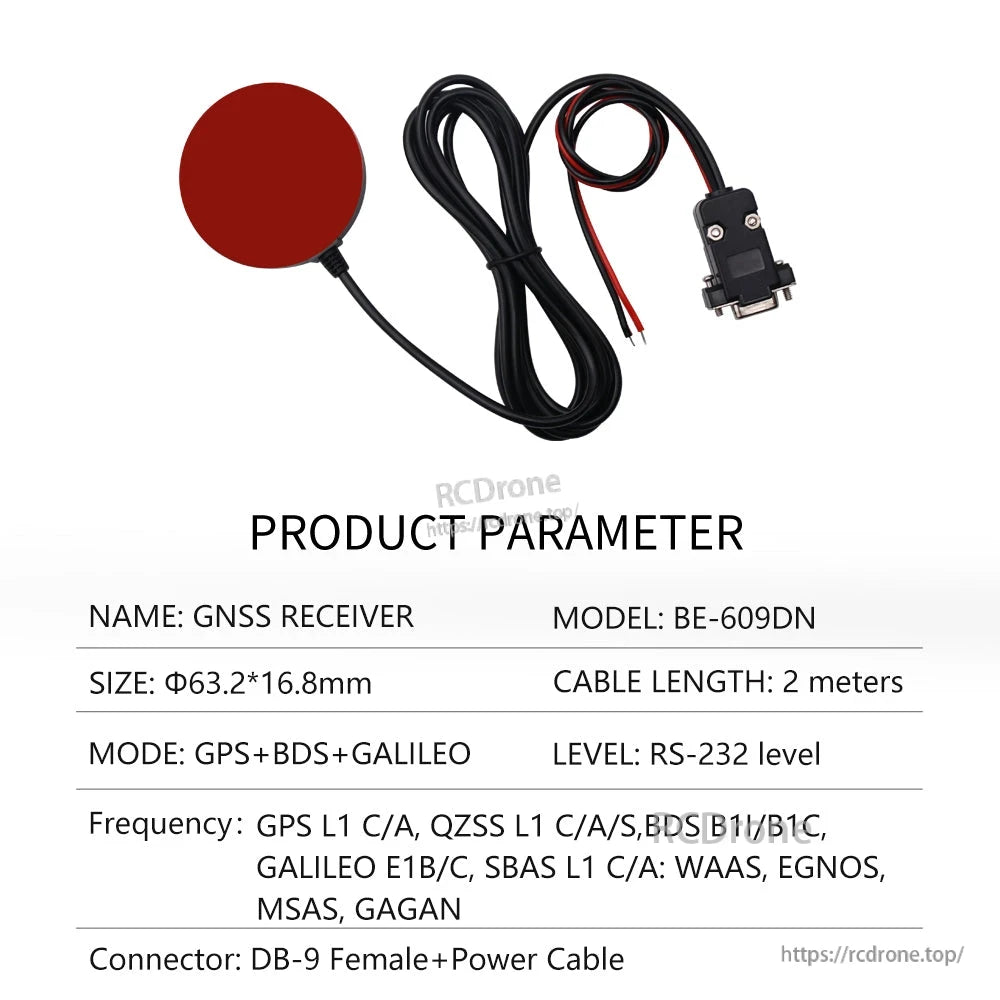

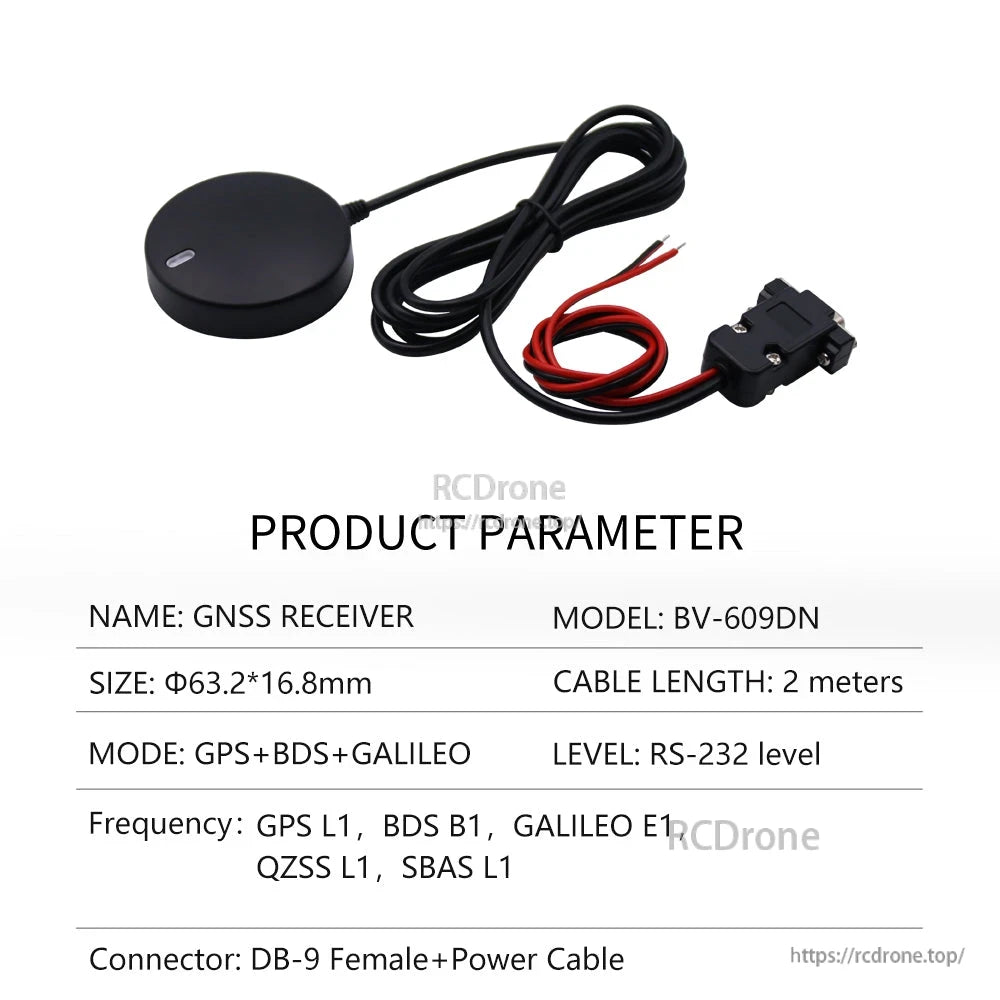

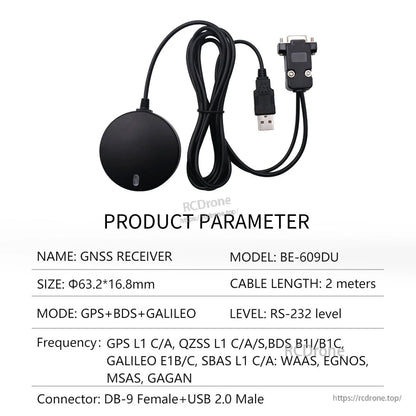

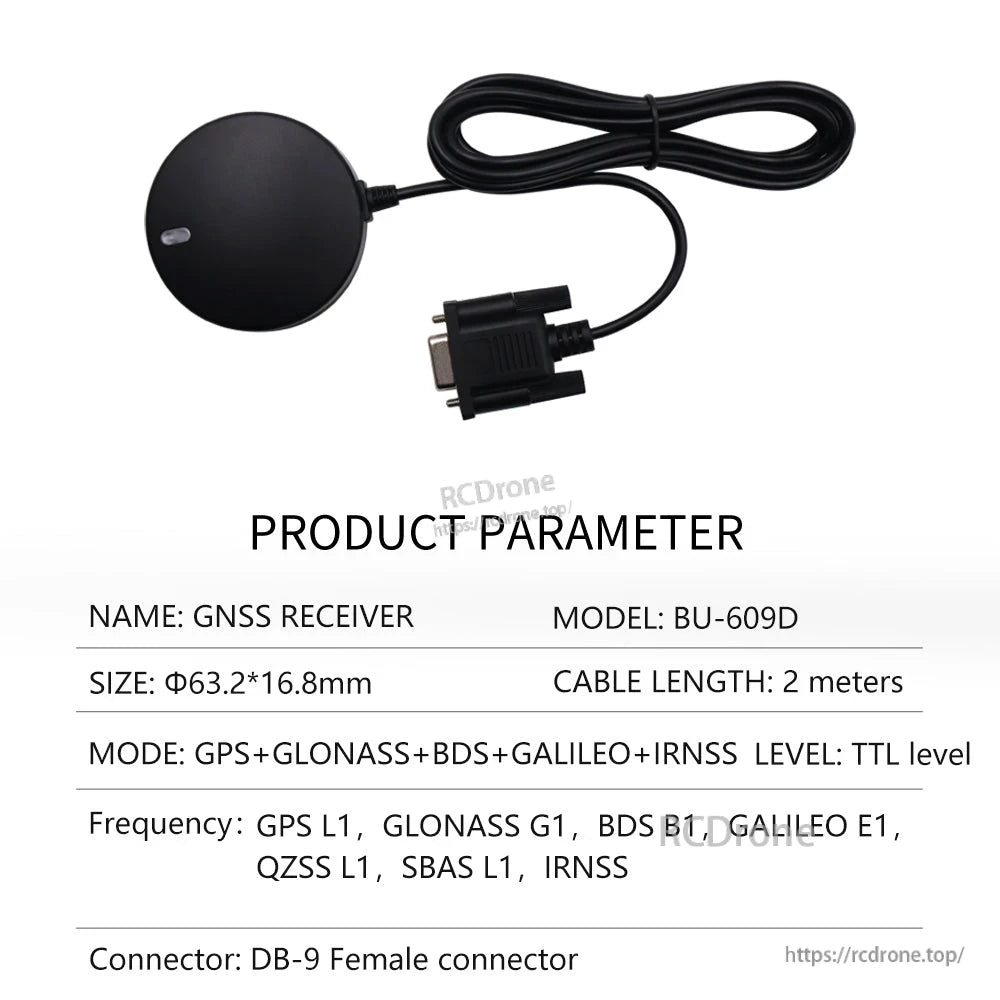

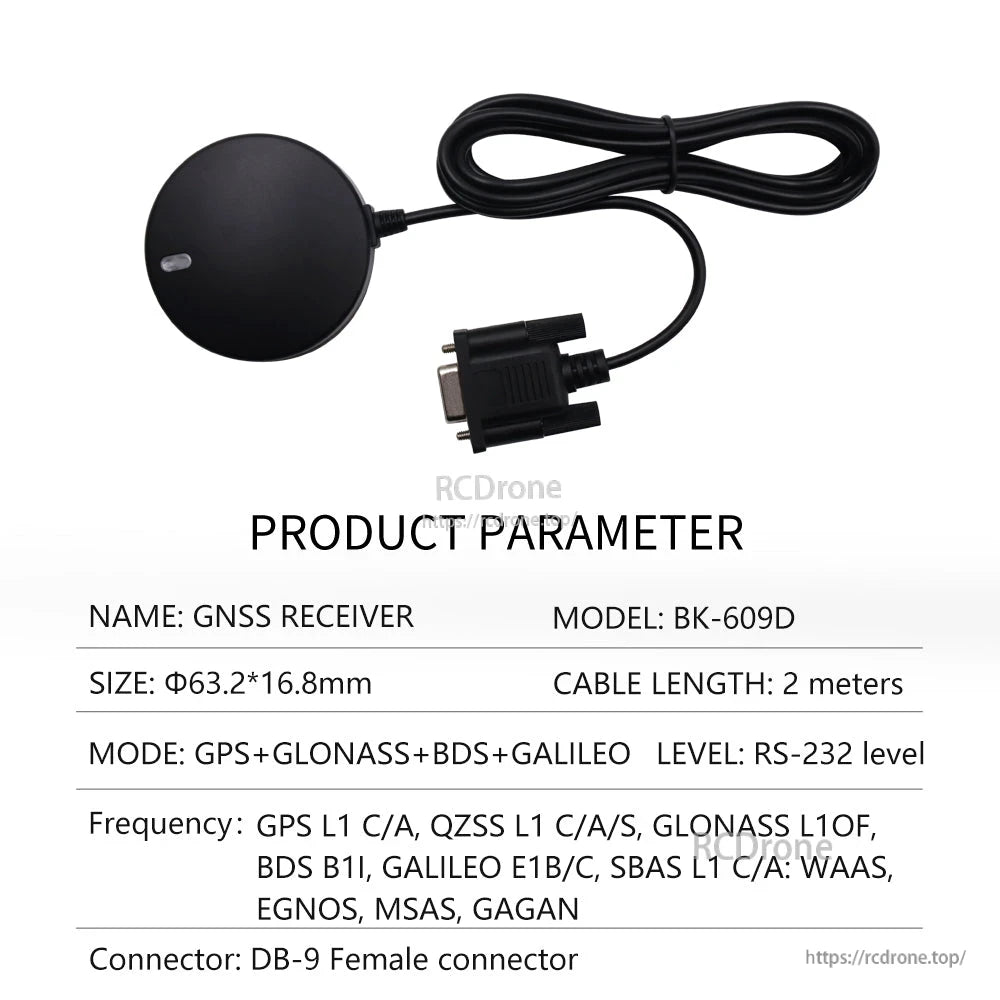

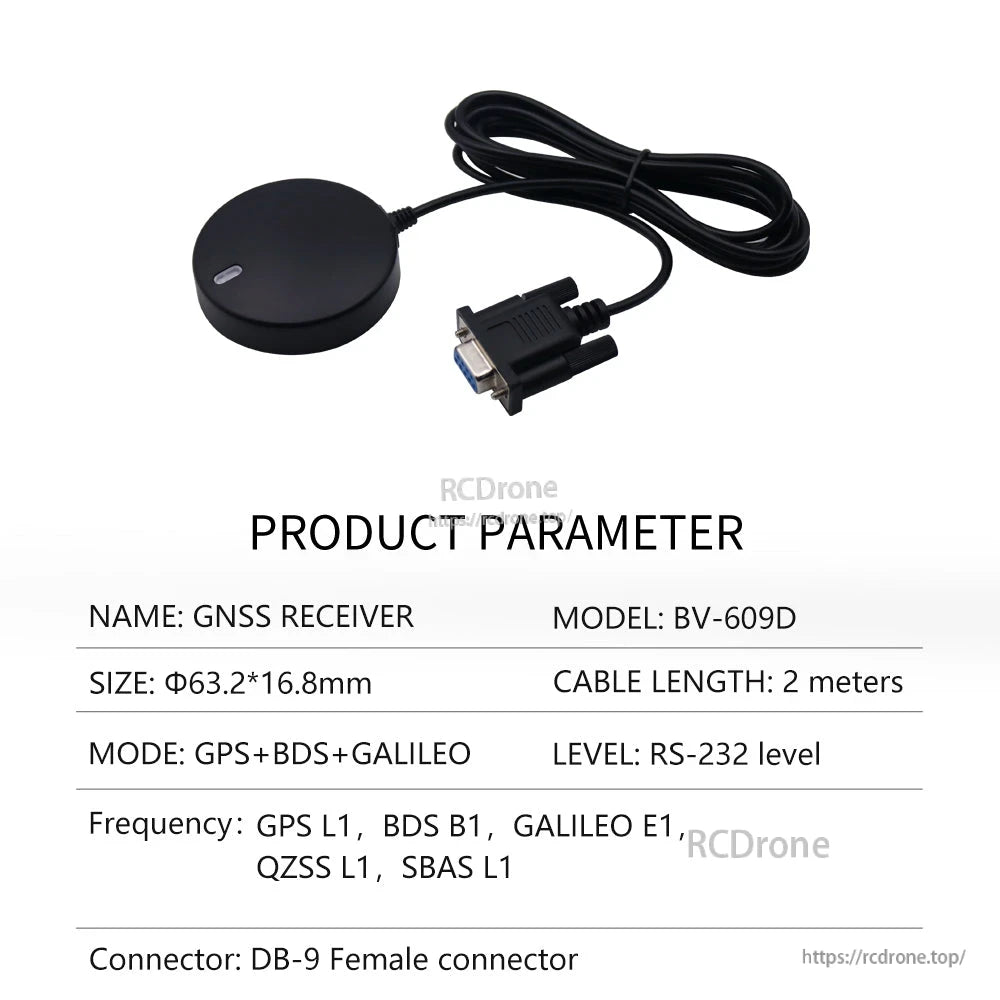

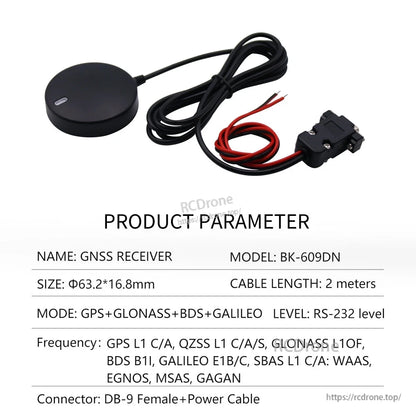

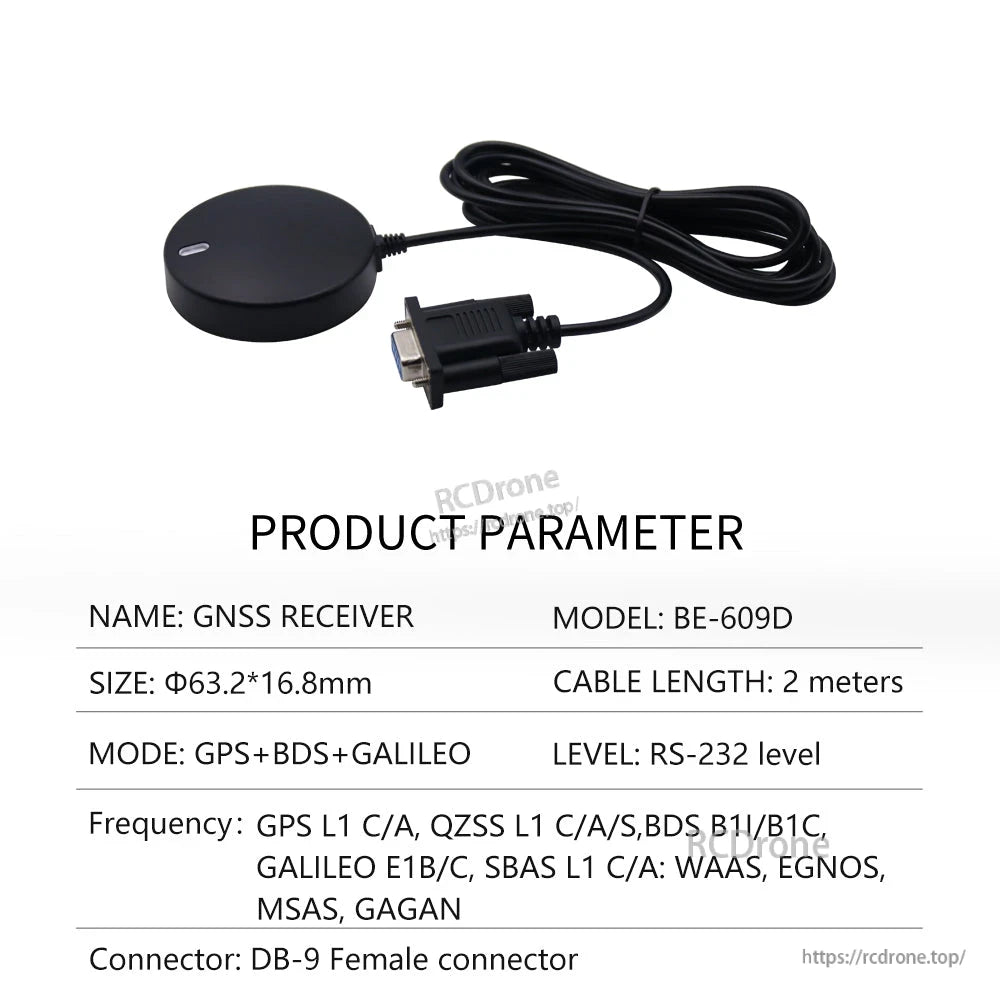

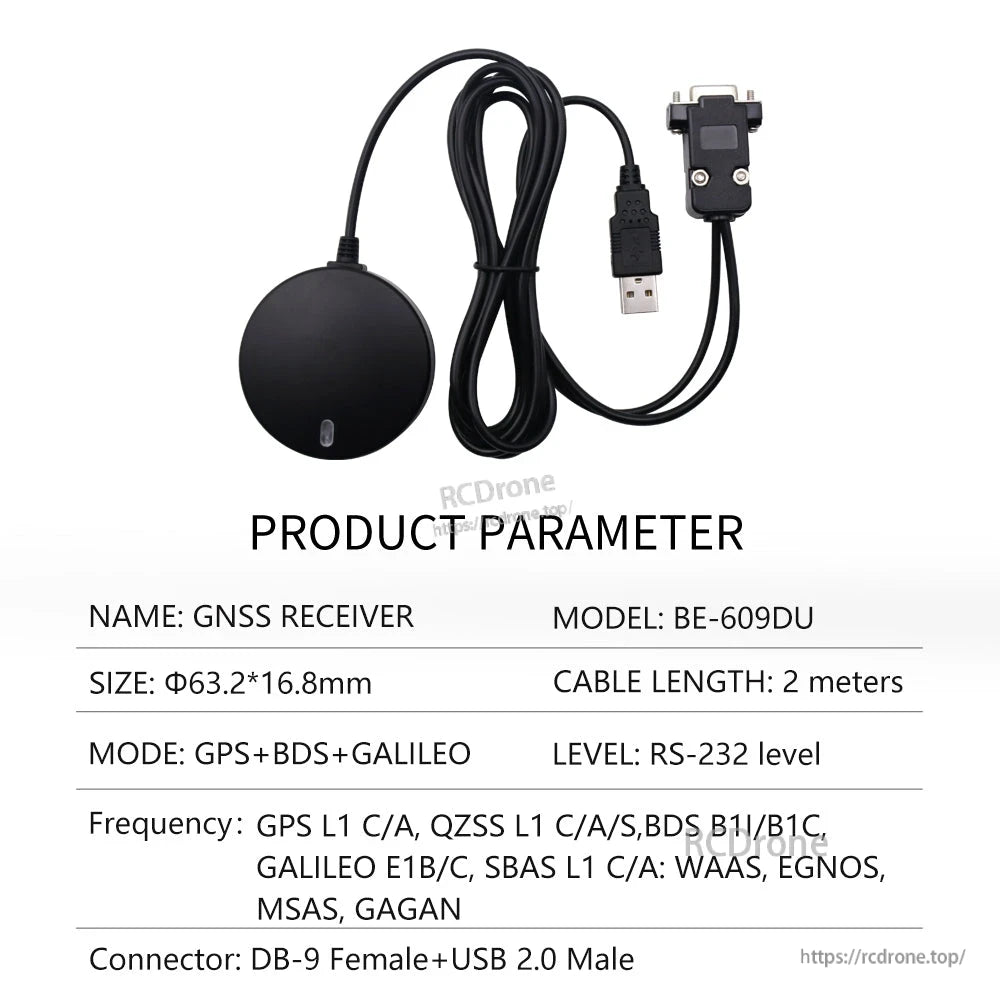

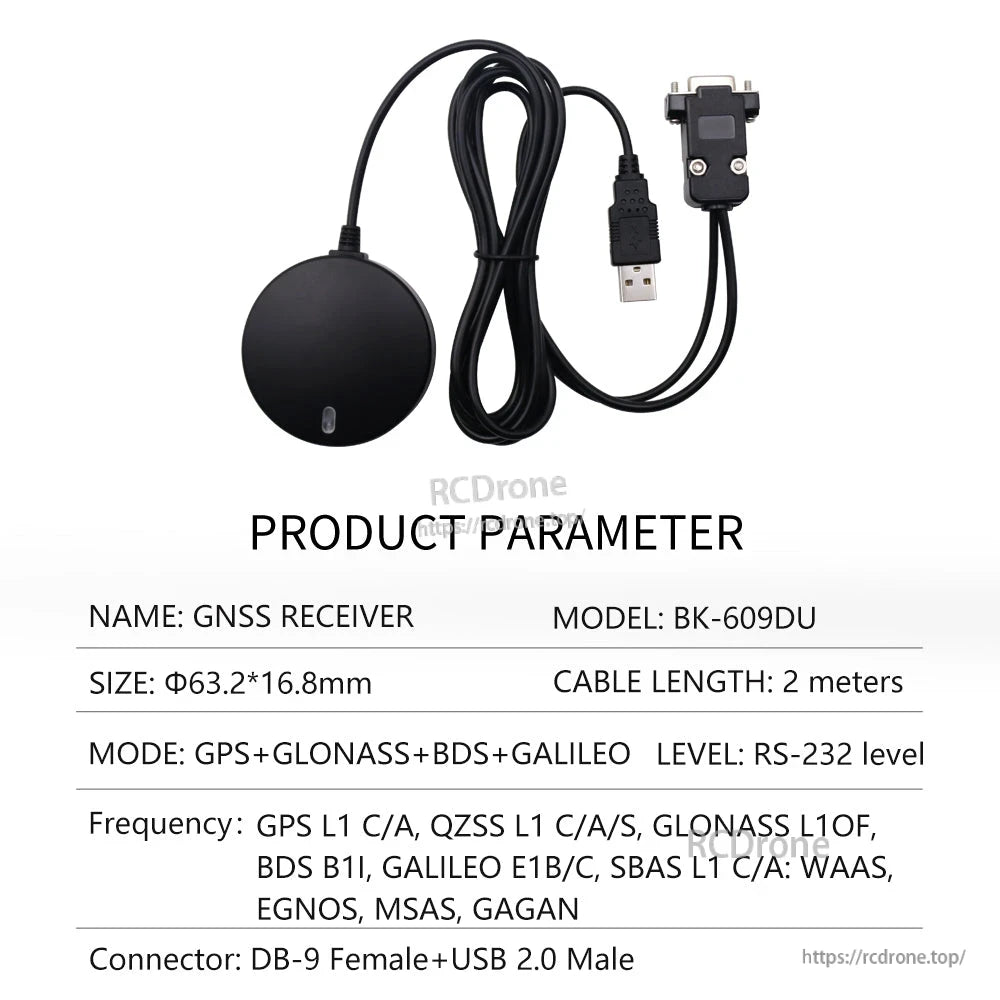

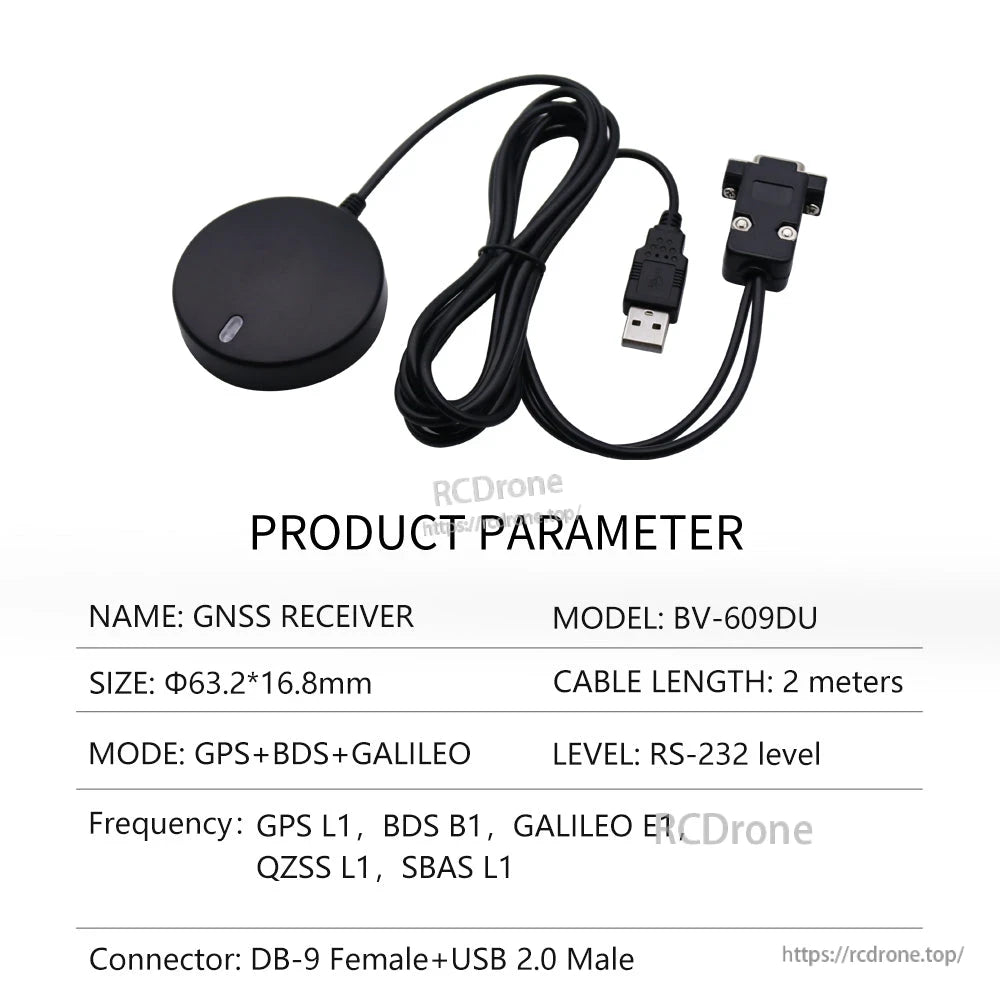

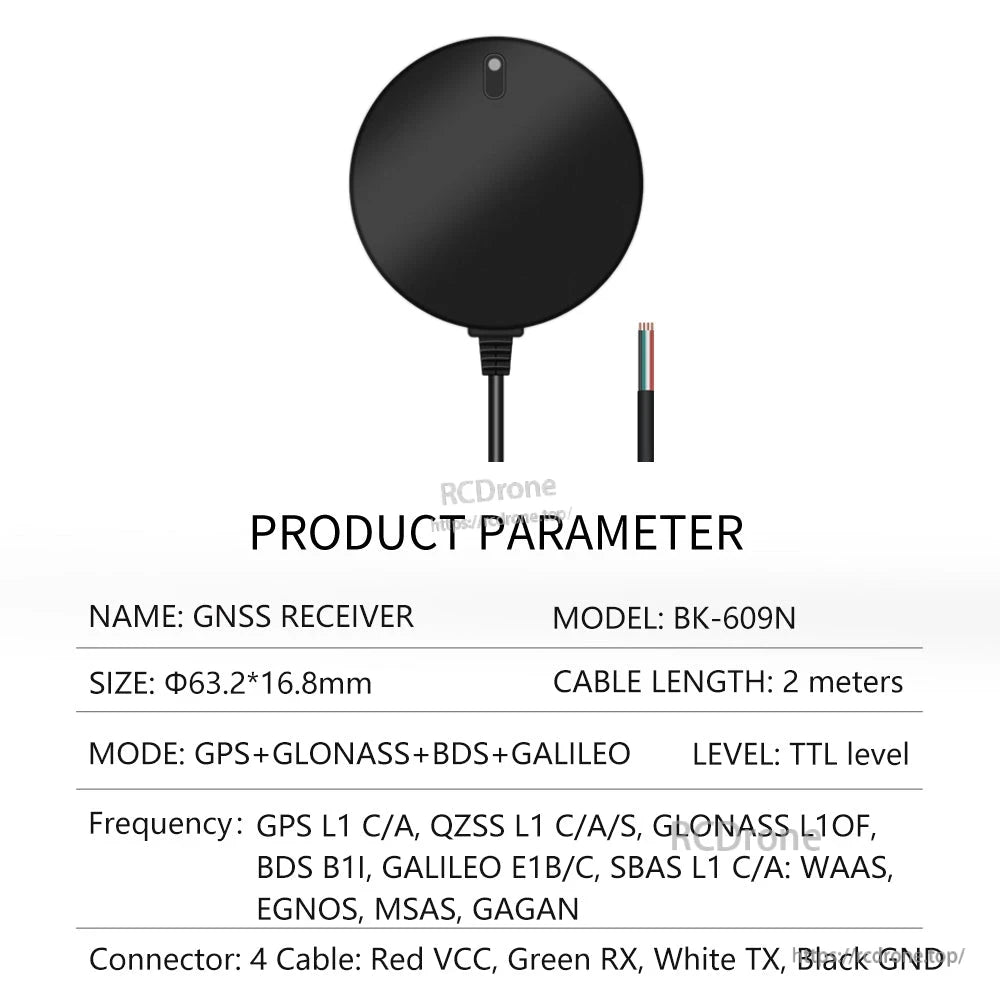

Specification comparison table for Beitian GNSS mouse receivers with different cable and connector options

Wenn Sie eine bestehende Installation anpassen, hilft die nebeneinanderstehende Liste, den Steckertyp, den Kabelstil und die Ausgabedetails vor der Bestellung zu überprüfen.

Customization and development materials graphic for GNSS receiver modules and sample programs

Konfigurationsunterstützung und Entwicklungsdateien helfen Teams, NMEA/serielle Ausgaben in GIS-, Navigations- und Tracking-Workflows zu integrieren.

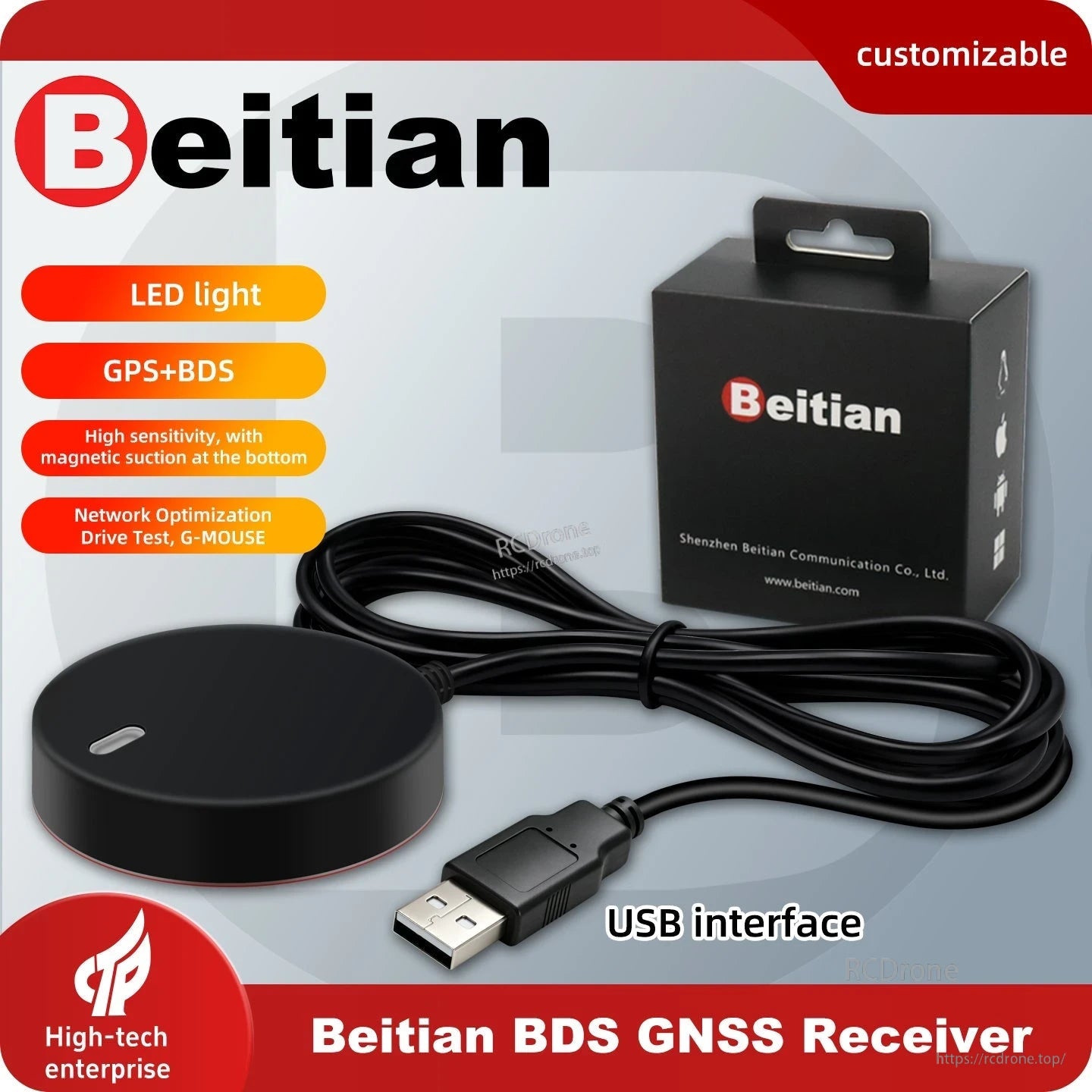

Beitian BK-609U USB GNSS mouse receiver graphic highlighting multi-constellation support and marine positioning

Multi-Konstellations-GNSS-Unterstützung (GPS/BeiDou/GLONASS/Galileo) verbessert die Verfügbarkeit der Positionierung für Fahrzeug- und Marine-Navigation.

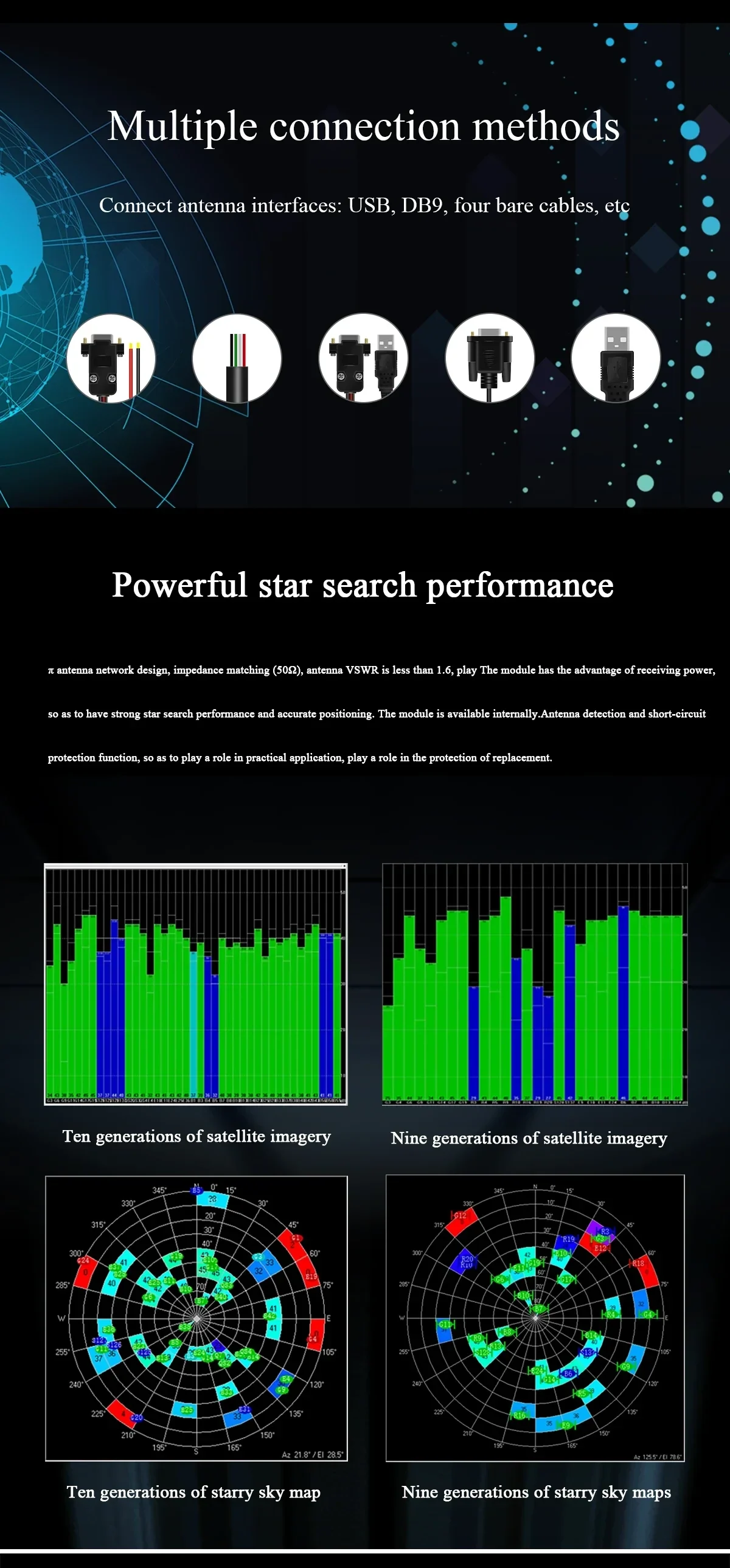

Connection methods and satellite signal charts for GNSS receiver performance and star search capability

Signaldiagramme und Himmelkarten veranschaulichen die Satellitenverfolgungsleistung und das Akquisitionsverhalten unter typischen Betriebsbedingungen.

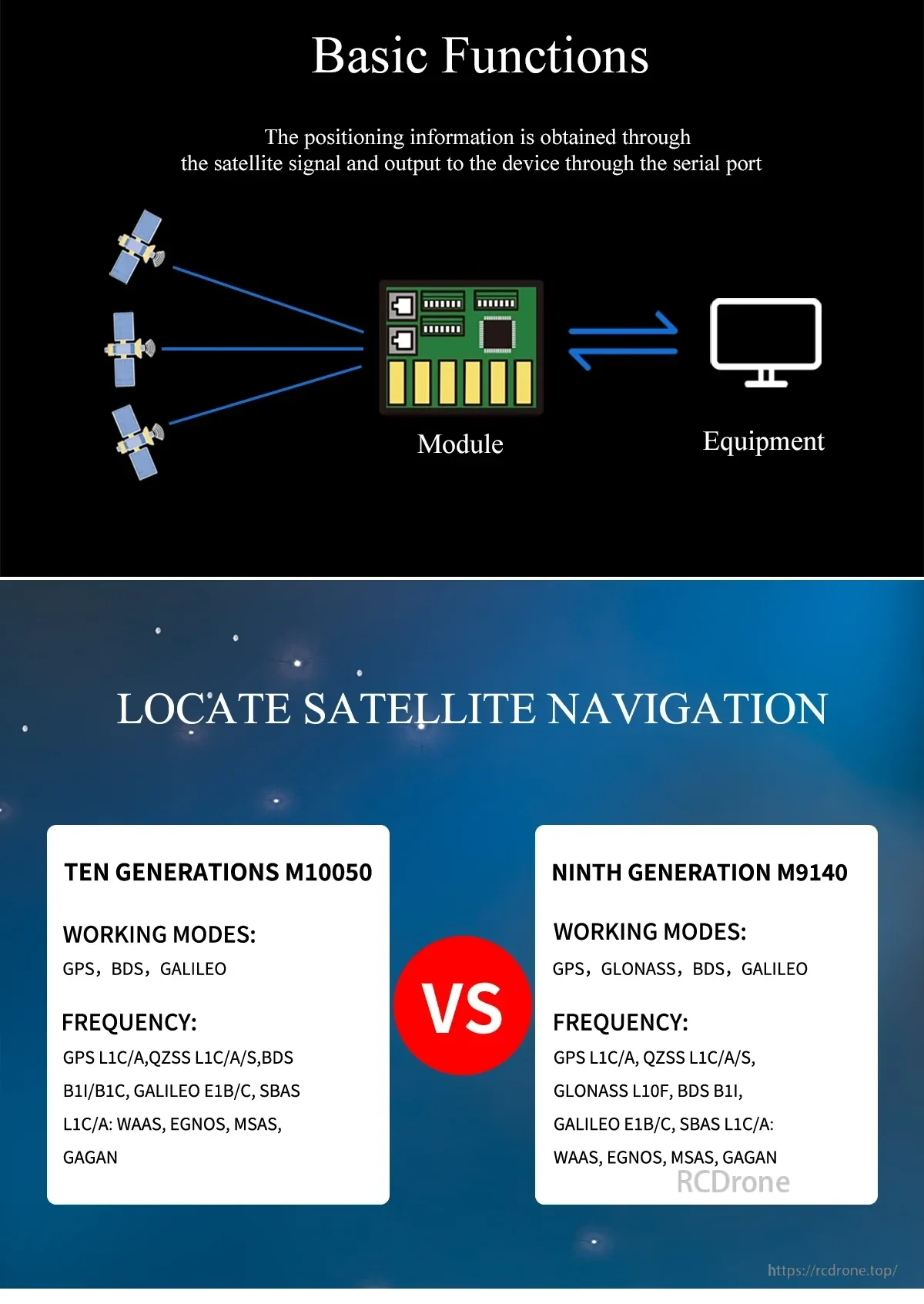

Basic GNSS positioning workflow and M10050 vs M9140 chipset feature comparison card

Ein schneller Überblick darüber, wie Satellitendaten empfangen und an Geräte ausgegeben werden, sowie ein Vergleich der Chip-Generationen zur Referenz.

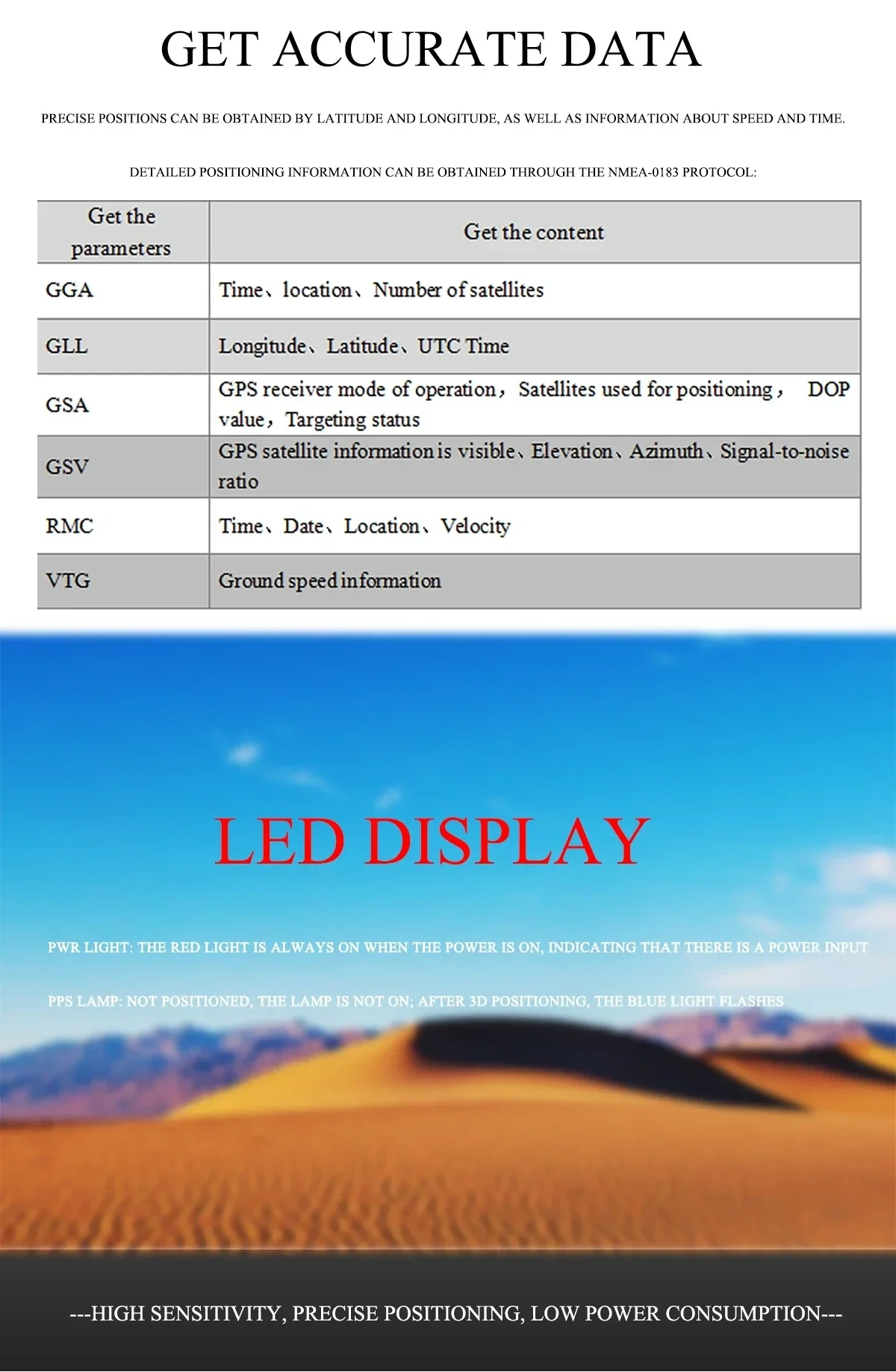

NMEA sentence table and LED indicator explanation for GNSS mouse receiver data output and status

Standard-NMEA-Nachrichtentypen werden für Zeit, Standort, Satelliten und Geschwindigkeit unterstützt – während die LEDs klare Rückmeldungen zu Strom und Fixierung bieten.

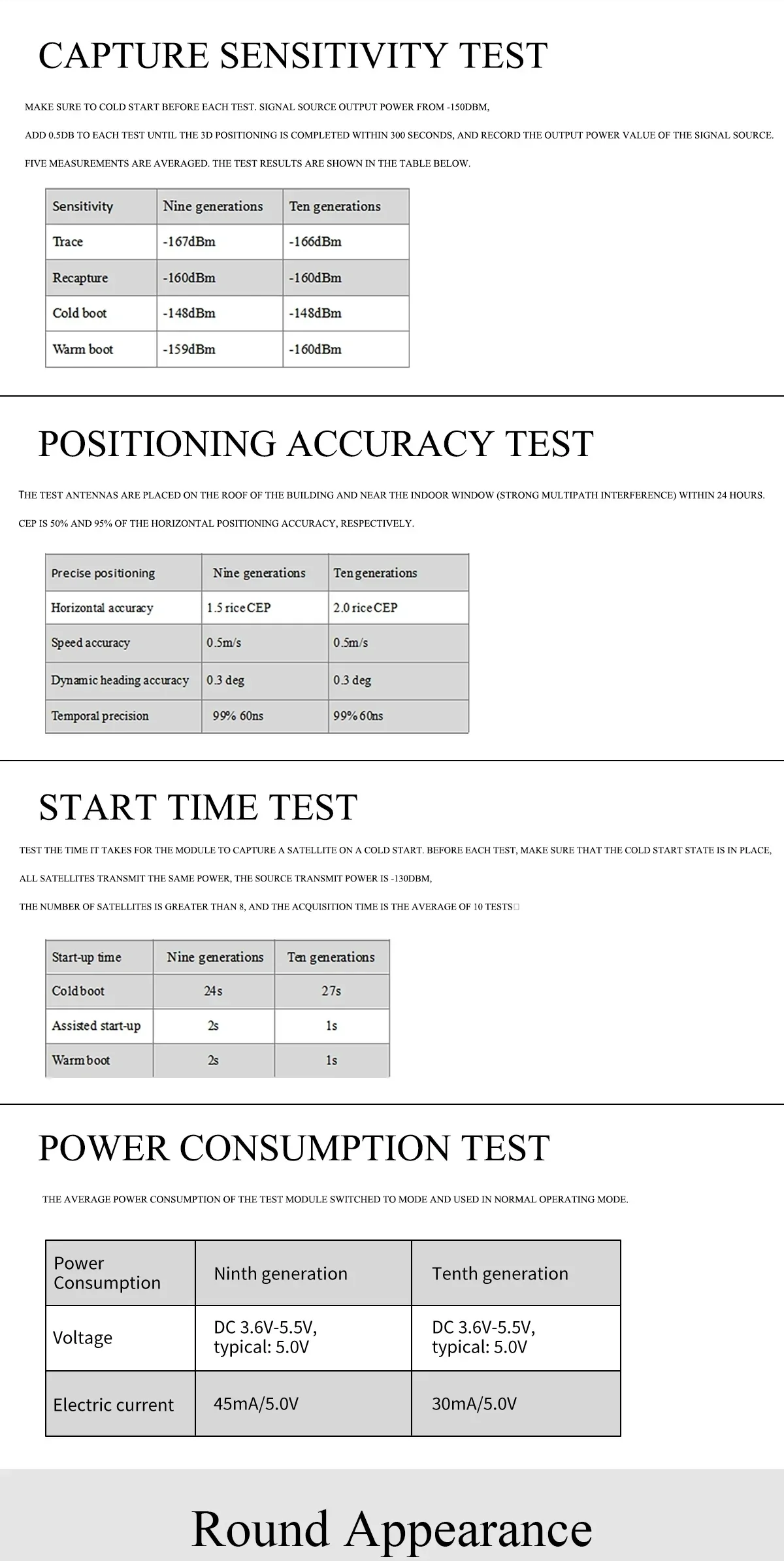

Sensitivity, accuracy, start time, and power consumption test tables for GNSS receiver performance

Testzusammenfassungen skizzieren Empfindlichkeit, Positionsgenauigkeit, Zeit bis zur Fixierung und Stromverbrauch zur Leistungsbewertung.

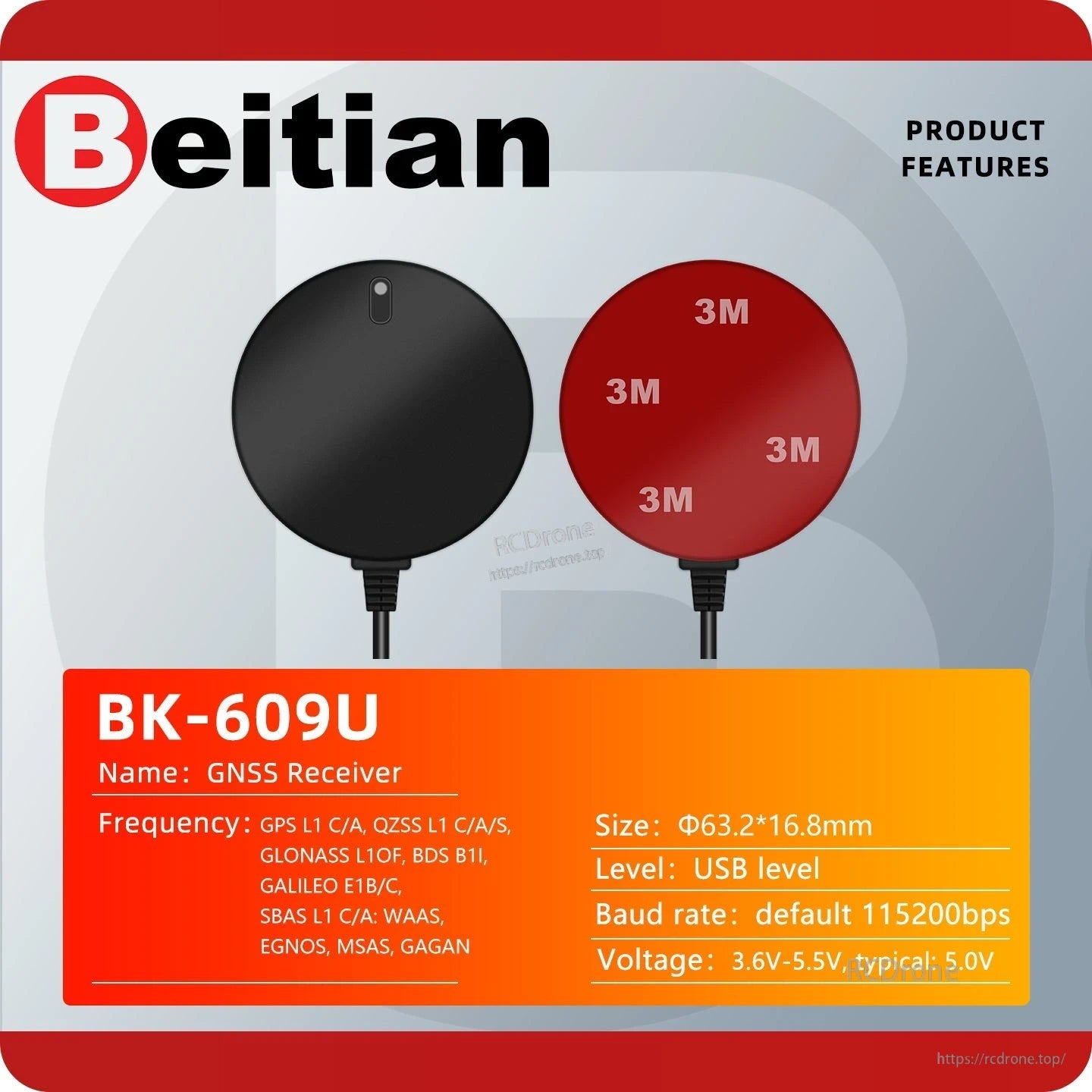

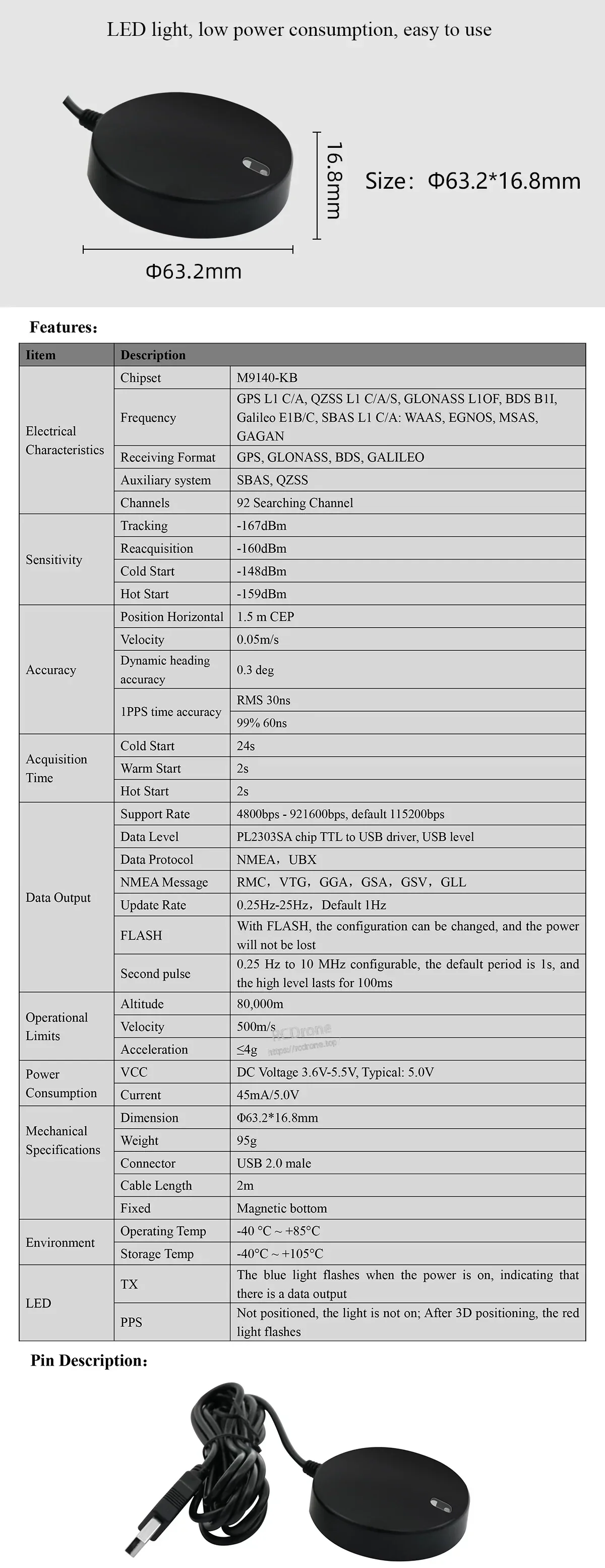

BK-609U GNSS mouse receiver dimensions (63.2×16.8 mm) and detailed feature specification table

Abmessungen und eine detaillierte Spezifikationstabelle erleichtern die Bestätigung der Passform und der elektrischen/Ausgangsanforderungen für Armaturenbretter, Boote oder Feldkits.

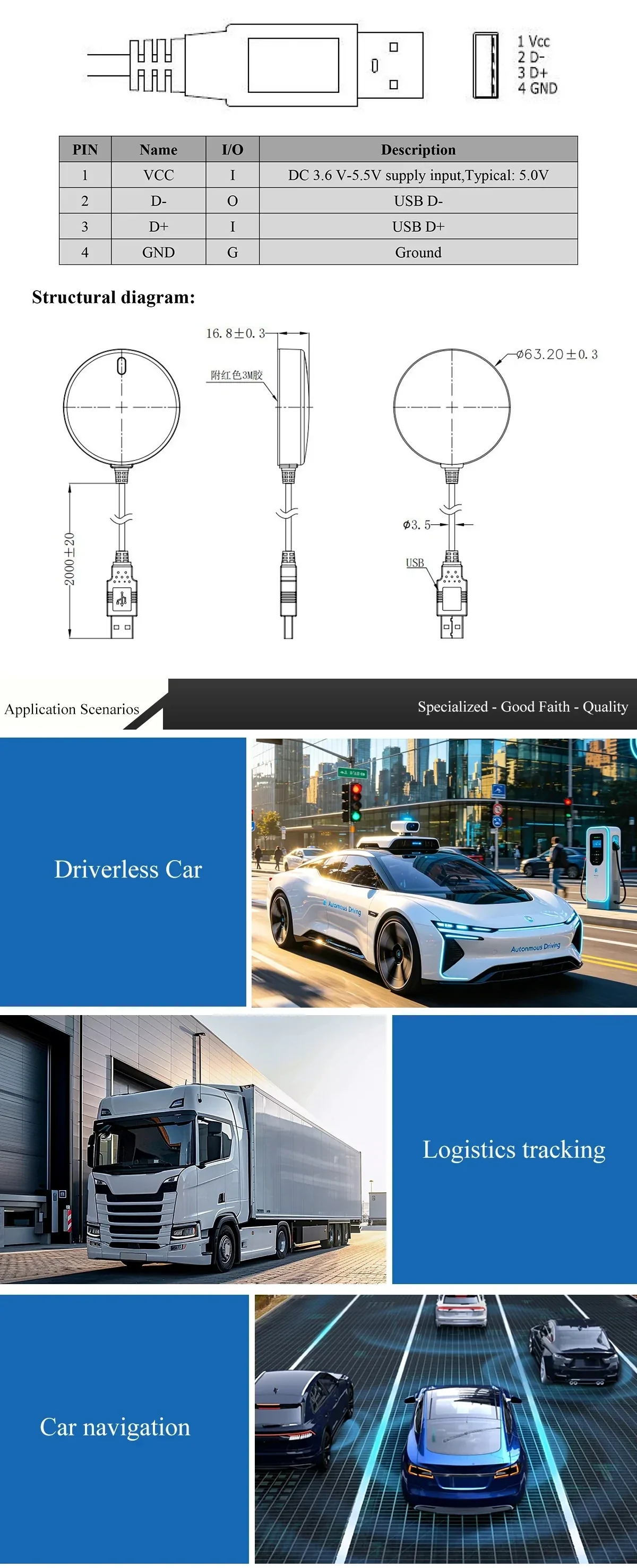

USB GNSS mouse receiver wiring pinout, structural dimensions, and application scenes like tracking and navigation

Pin-Definitionen und mechanische Zeichnungen unterstützen die Systemintegration, wobei häufige Anwendungsfälle die Logistikverfolgung und Fahrzeugnavigation umfassen.
