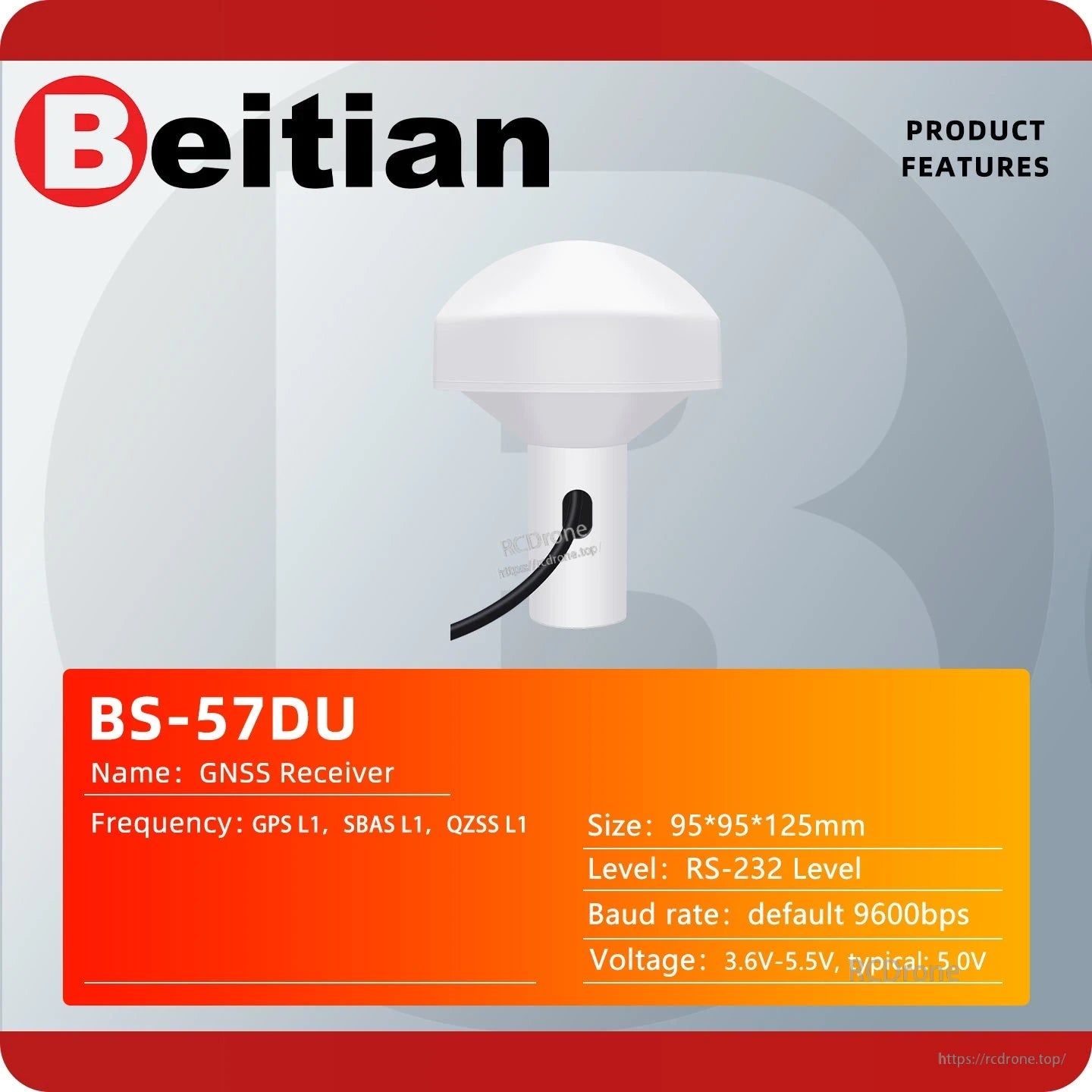

  • Beitian BS-57DU GNSS receiver product features card with listed size and RS-232 level details
  • Application scenario graphic for GNSS receiver with smart device, driverless car, vehicle positioning
  • Package contents graphic showing BS-57DU series receiver base and separate mounting base
  • Product parameter table for BS-57U GPS receiver, 95×95×125 mm size and 2 m cable length
1 6

Beitian BS-57DU Marine GNSS-Empfänger, Keramik-Patch-Antenne 35dB Hochverstärkung GPS/BeiDou AIS Modul

Beitian BS-57DU Marine GNSS-Empfänger, Keramik-Patch-Antenne 35dB Hochverstärkung GPS/BeiDou AIS Modul

Beitian

$81.43 USD
$81.43 USD
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
Modell
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Vollständige Details anzeigen

Übersicht

Der Beitian BS-57DU ist ein Marine GNSS-Empfänger mit einer integrierten keramischen Patch-Antenne (Pilzkopf-Stil), der für marine/Schiffsnavigationsanwendungen wie die AIS-Navigation entwickelt wurde. Er verwendet den G7020-KT-Chip und unterstützt GPS L1 / SBAS L1 / QZSS L1, mit NMEA-0183-Ausgang.

Hauptmerkmale

  • Chipset: G7020-KT
  • Unterstützte Frequenz/Modus: GPS L1, SBAS L1, QZSS L1
  • Empfindlichkeit: Tracking -162 dBm; Wiedererfassung -160 dBm; Kaltstart -148 dBm
  • Genauigkeitskennzeichnungen: Horizontale Genauigkeit 2,0 m CEP; Geschwindigkeitsgenauigkeit 0.1 m/s CEP; Zeitgenauigkeit 1 µs
  • Aktualisierungsrate: 1 Hz bis 10 Hz (Standard 1 Hz)
  • NMEA-0183-Ausgabeprotokoll
  • Startzeiten (typisch): Kaltstart 29 s; Warmstart 25 s; Heißstart 1 s
  • FLASH: gekennzeichnet mit „4M FLASH“; Konfiguration kann geändert werden und bleibt bei ausgeschaltetem Strom erhalten
  • Kabelhinweis: gekennzeichnet als Verwendung von hochwertigem weichem Kupferdraht

Technische Daten

Allgemeine GNSS-Leistung (alle aufgeführten BS-57 Serienvarianten)

Chip G7020-KT
Arbeitsmodus GPS L1, SBAS L1, QZSS L1
Empfindlichkeit (Tracking) -162 dBm
Empfindlichkeit (Wiedererfassung) -160 dBm
Empfindlichkeit (Kaltstart) -148 dBm
Horizontal 2.0 m (Typischer Freiluftbereich)
Geschwindigkeit 0,1 m/s 95% (SA aus)
Dynamische Richtung 1 us synchronisiert mit GPS-Zeit
Kaltstart 29 s
Warmstart 25 s
Heißstart 1 s
Ausgabeprotokoll NMEA-0183
Aktualisierungsfrequenz 1 Hz-10 Hz, Standard 1 Hz
FLASH mit FLASH (auch bezeichnet als “4M FLASH”)
Betriebsgrenzen Höhe < 50.000 m; Geschwindigkeit < 515 m/s; Beschleunigung < 4 g
Spannung DC 3,6 V-5,5 V, Typisch: 5,0 V
Strom Erfassung 45 mA/5.0 V
Größe 95*95*125 mm
Betriebstemperatur -40°C ~ +85°C
Lagertemperatur -40°C ~ +85°C

Schnittstelle / Ausgabe nach Modell (wie beschriftet)

Modell Ausgangsniveau Baudrate (bps) Stecker Kabellänge Gewicht Fest

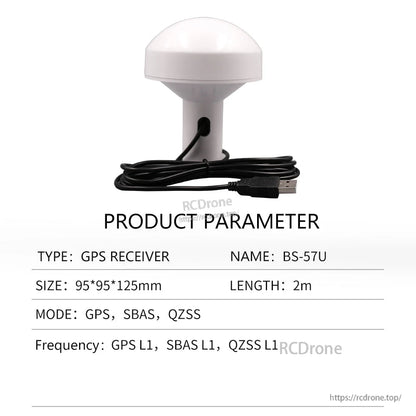

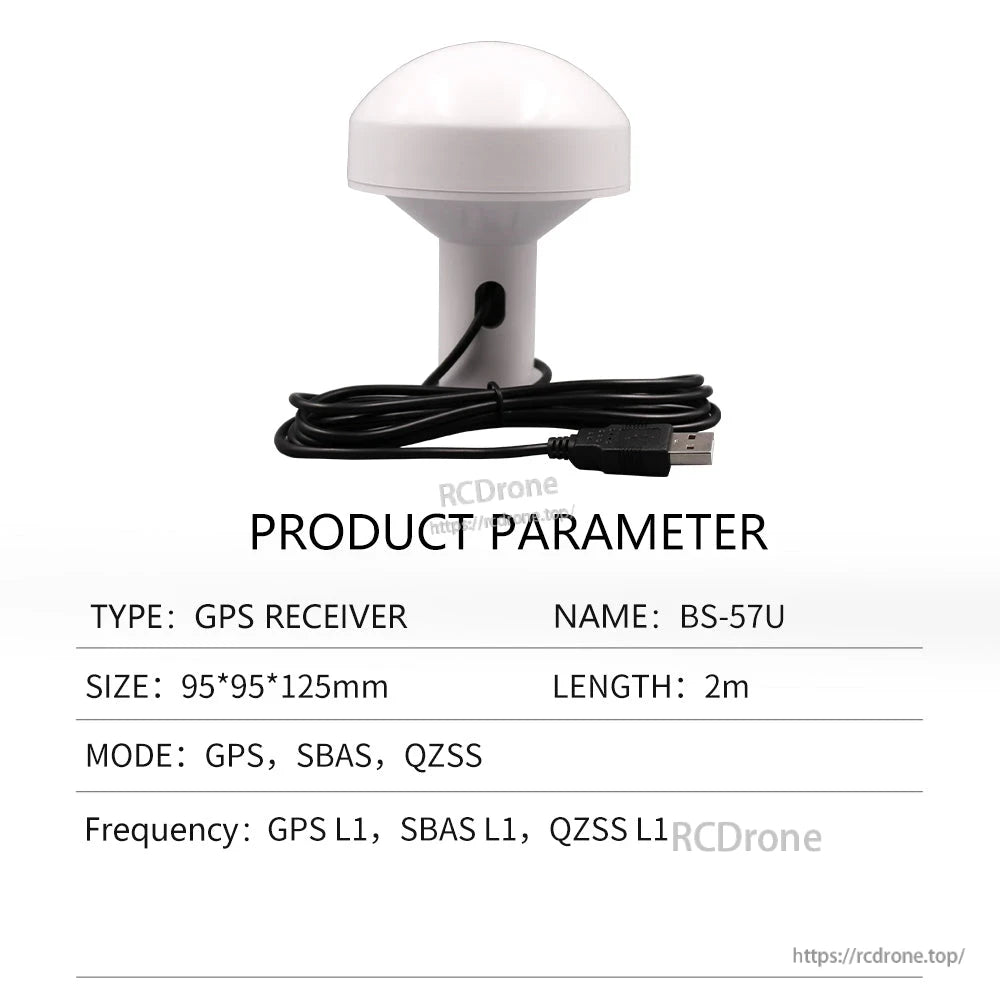

BS-57U USB-Niveau 4800 bps bis 921600 bps, automatisch angepasste Baudrate USB 2.0 Schnittstelle 2 m 450 g DIY

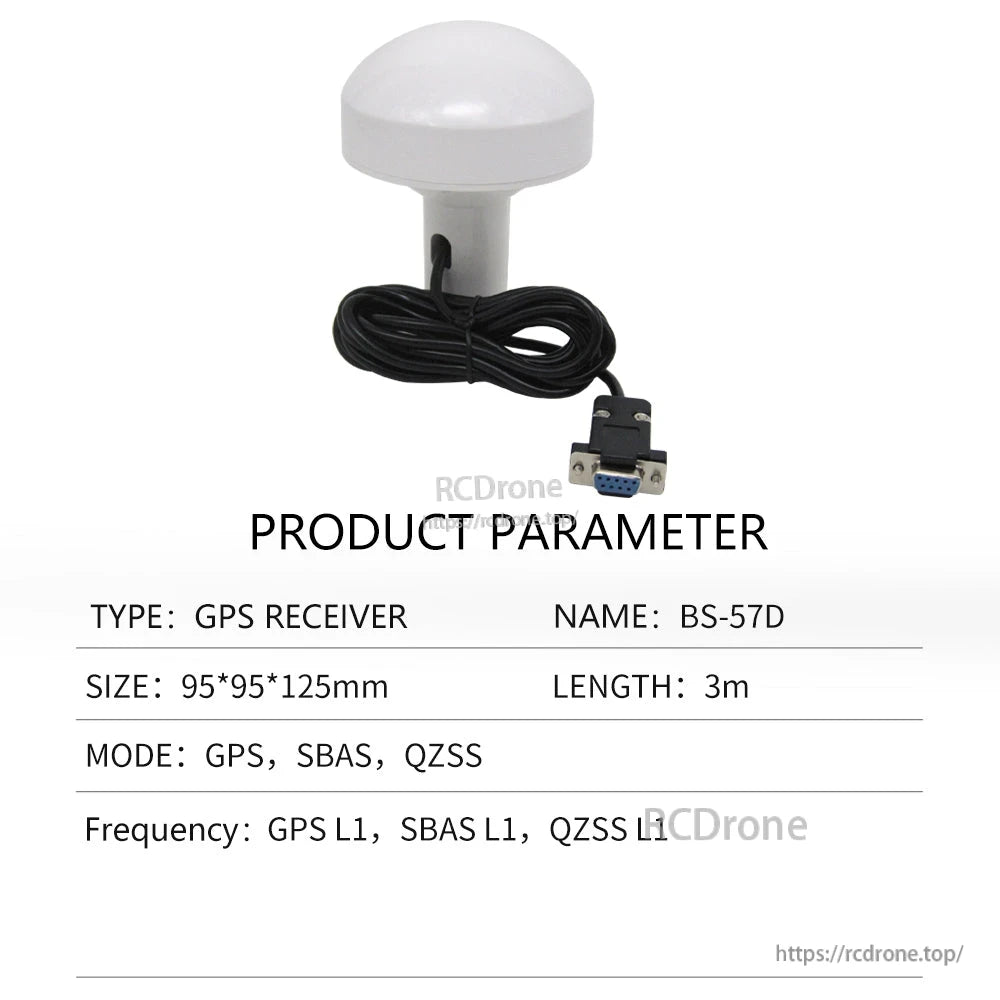

BS-57D RS-232 Niveau 4800 bps bis 921600 bps, Standard 9600 bps DB-9 weibliche Schnittstelle 3 m 260 g DIY

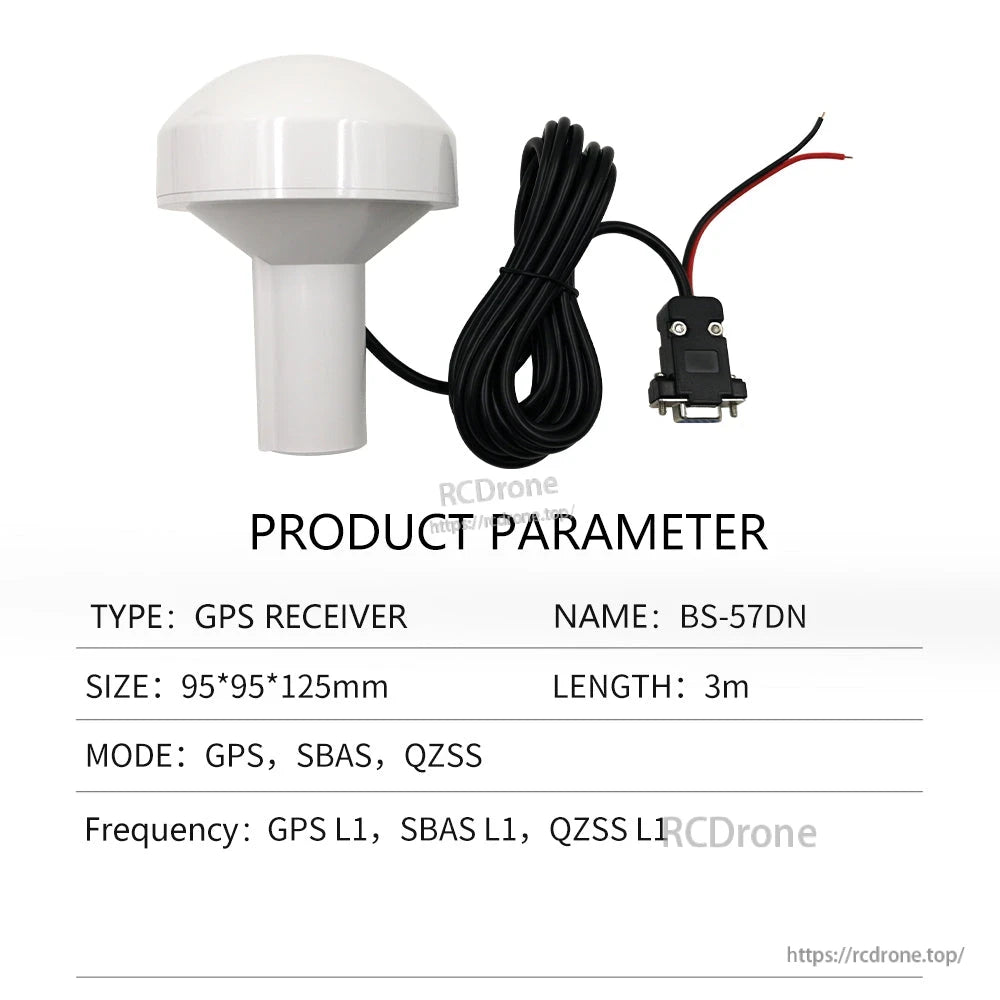

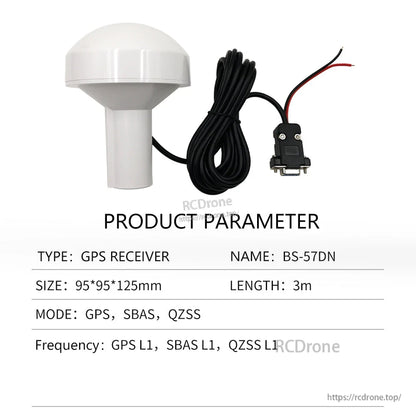

BS-57DN RS-232 Niveau 4800 bps bis 921600 bps, Standard 9600 bps DB-9 Weiblich + Stromkabel 3 m 280 g DIY

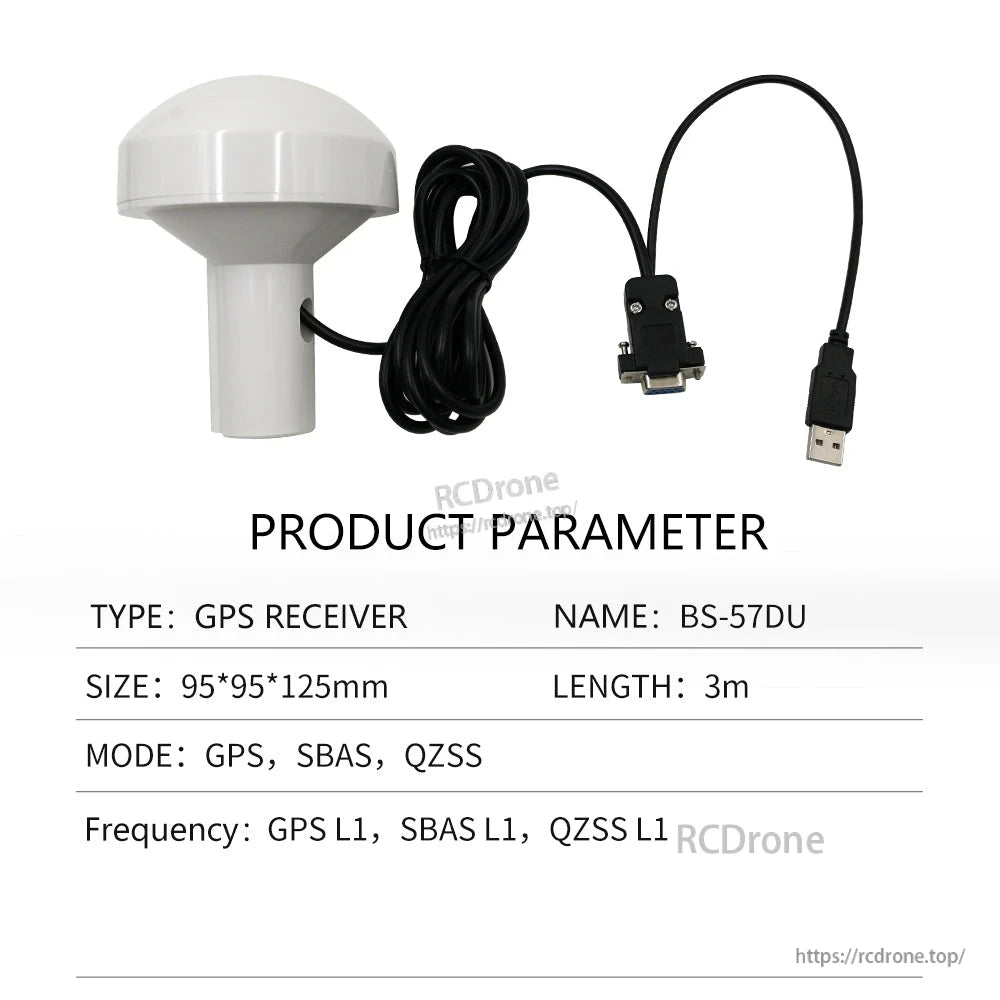

BS-57DU RS-232 Niveau 4800 bps bis 921600 bps, Standard 9600 bps DB-9 Weiblich + USB 2.0 Männlich 3 m 280 g DIY

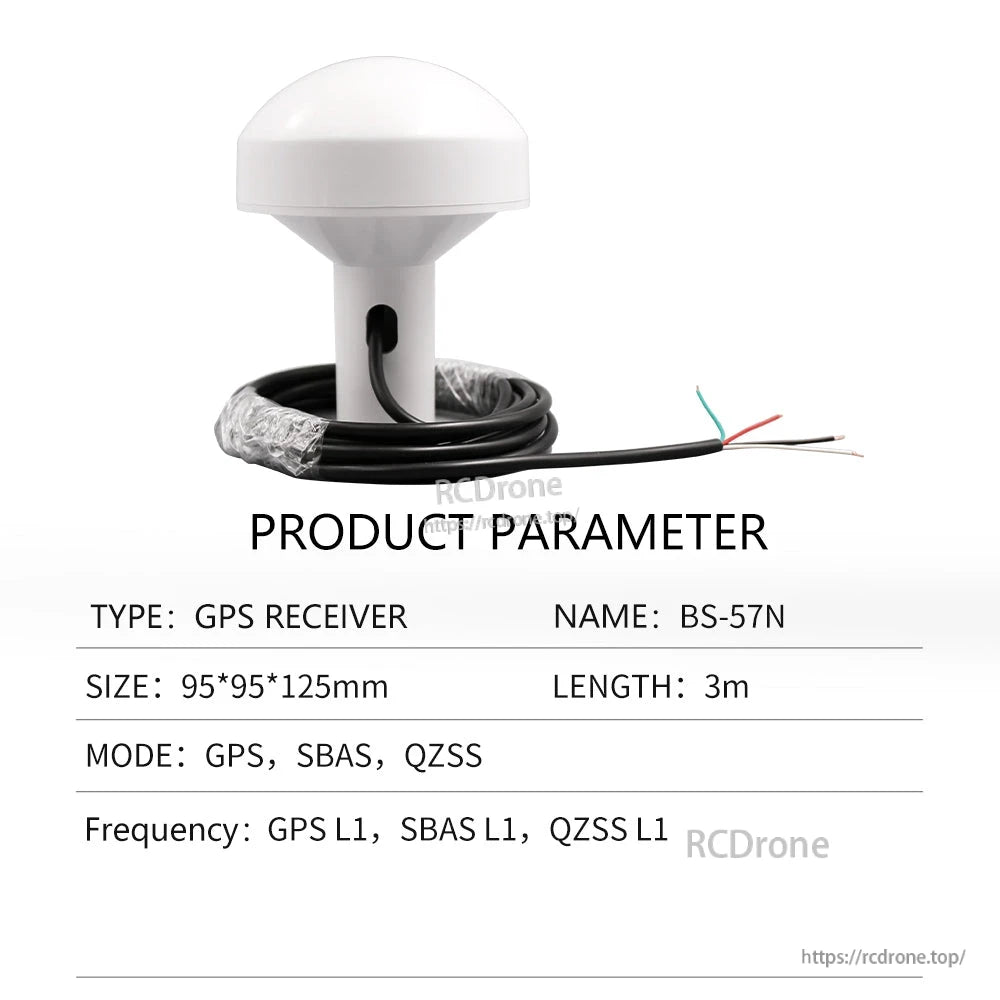

BS-57N RS-232 Niveau 4800 bps bis 921600 bps, Standard 9600 bps 4 Kabel: Rot VCC, Grün RX, Weiß TX, Schwarz GND 3 m 250 g DIY

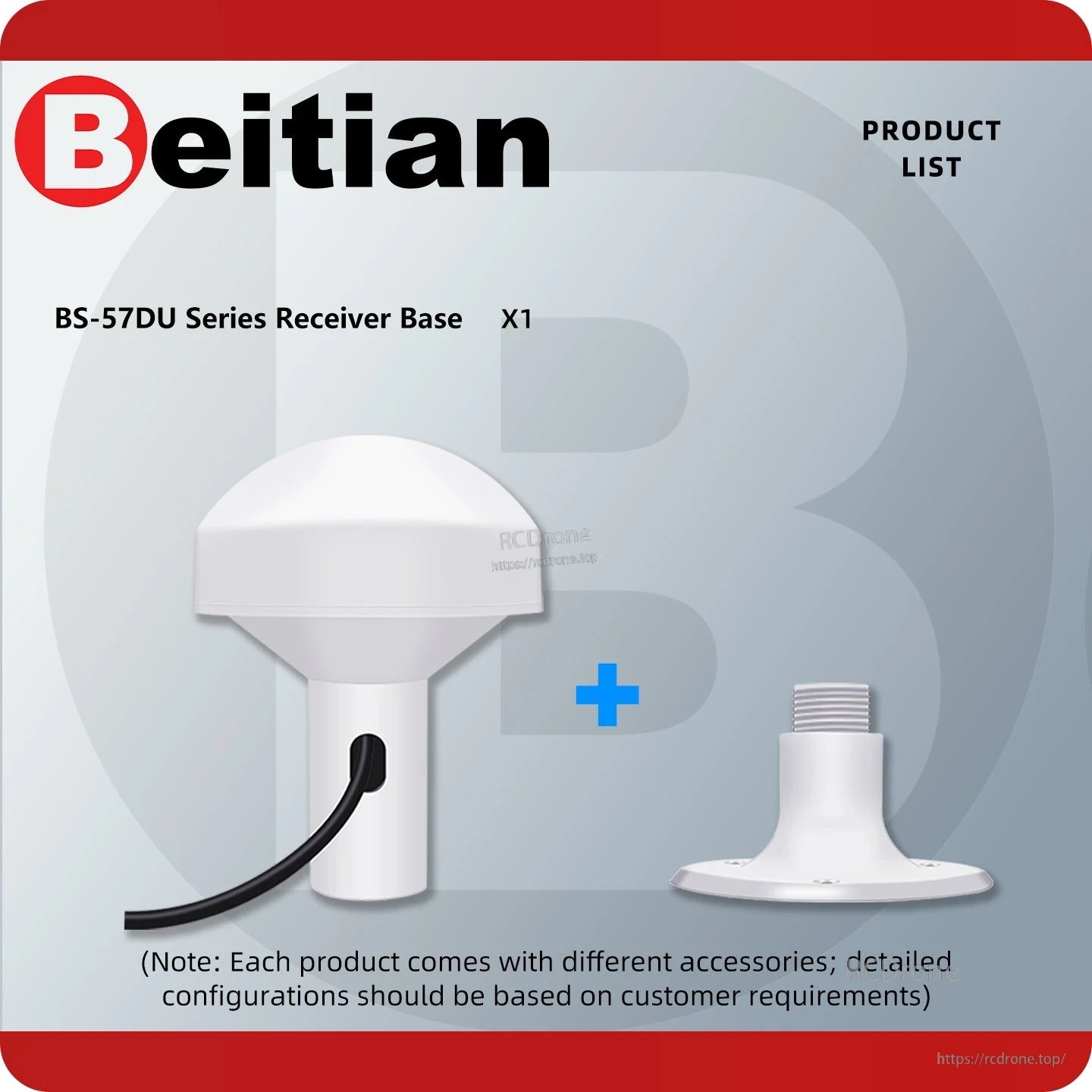

Was ist enthalten

  • GNSS-Empfängerantenne (BS-57-Serie)

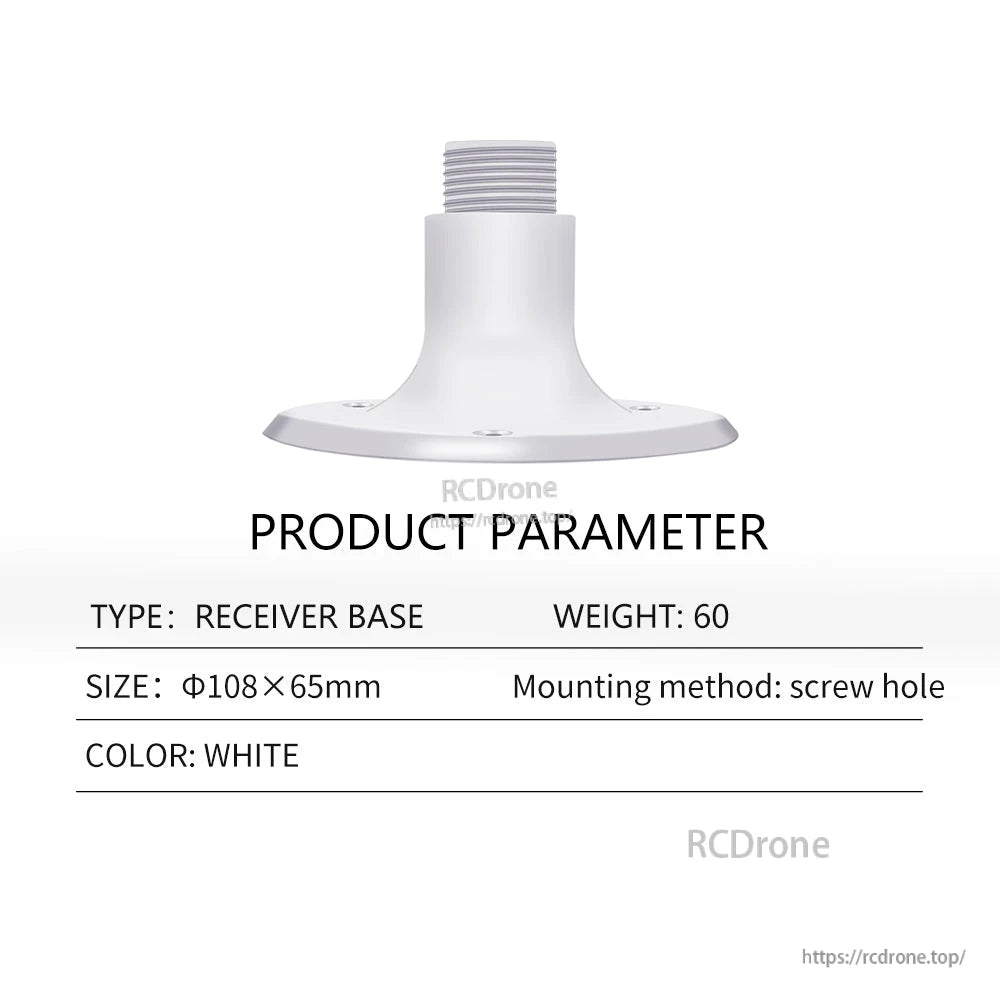

  • Podest/Basis (Montagekomponente, wie im Produktlisten-Grafik beschriftet)

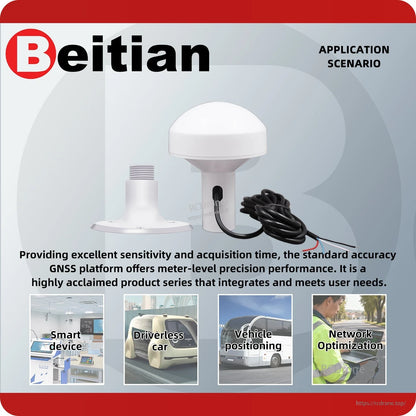

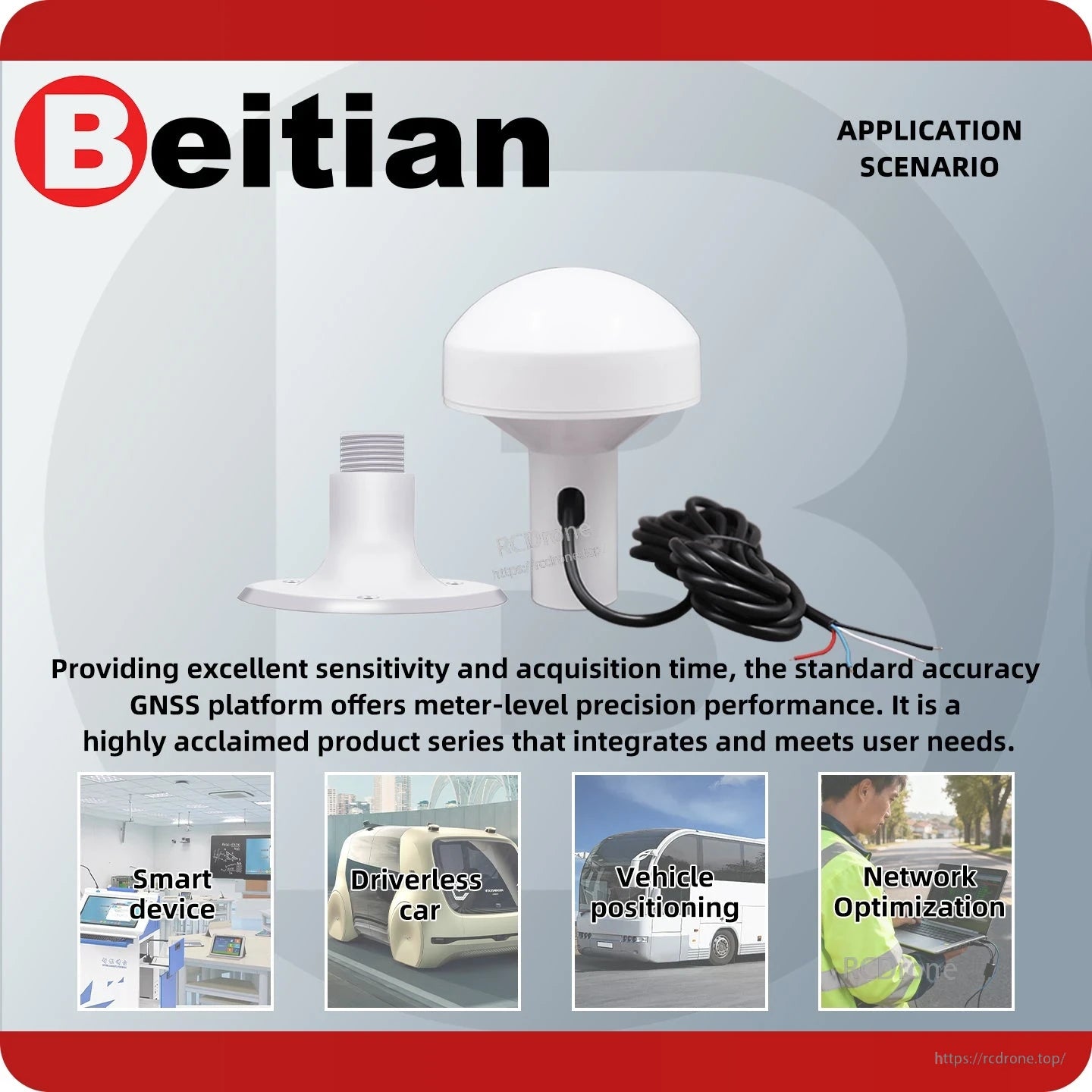

Anwendungen

  • Navigation für Ozean- / Marineschiffe
  • Fahrzeugnavigation
  • Landwirtschaftliche Maschinen
  • Marine-Schiff-Zeitmessung

Für die Auswahl der Schnittstelle (USB, DB-9/RS-232 oder 4-Draht) und Integrationsunterstützung kontaktieren Sie https://rcdrone.top/ oder senden Sie eine E-Mail an [email protected].

Details

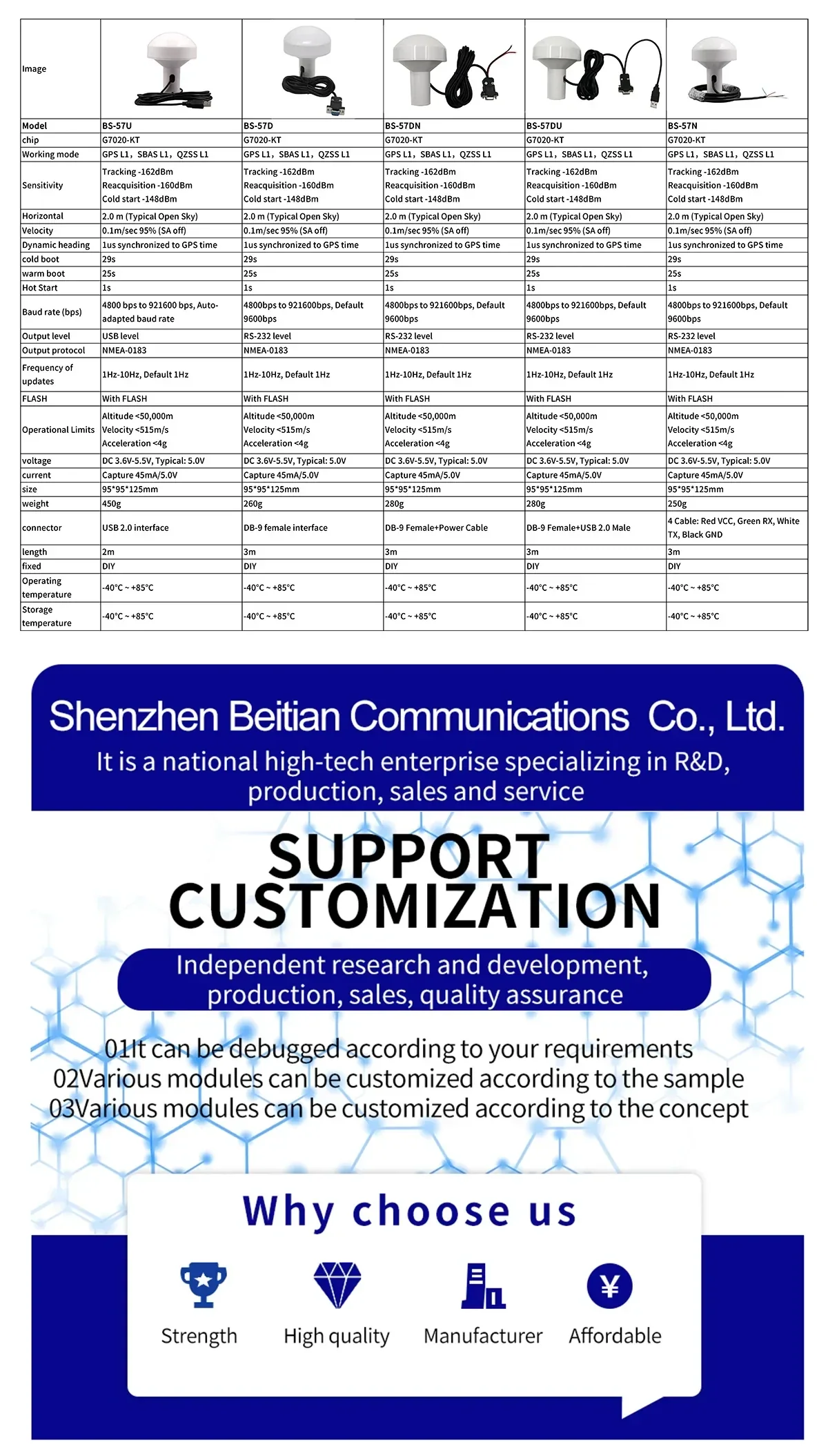

Beitian BS-57 series marine GNSS receiver comparison chart and customization/support graphic

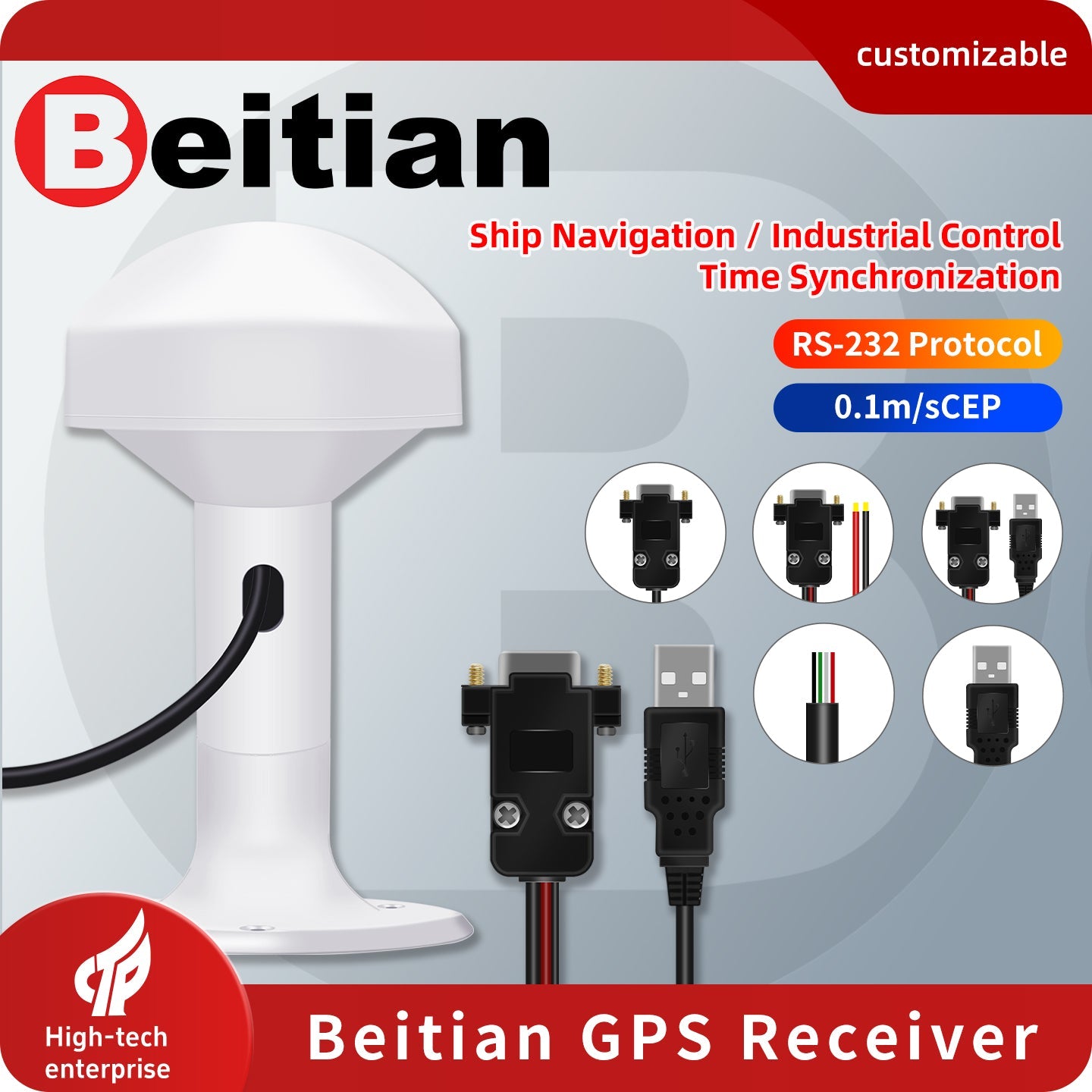

Wählen Sie die BS-57-Schnittstellenoption, die zu Ihrer Installation passt (USB, RS‑232/DB‑9 oder 4‑Draht), mit konfigurierbaren Einstellungen.

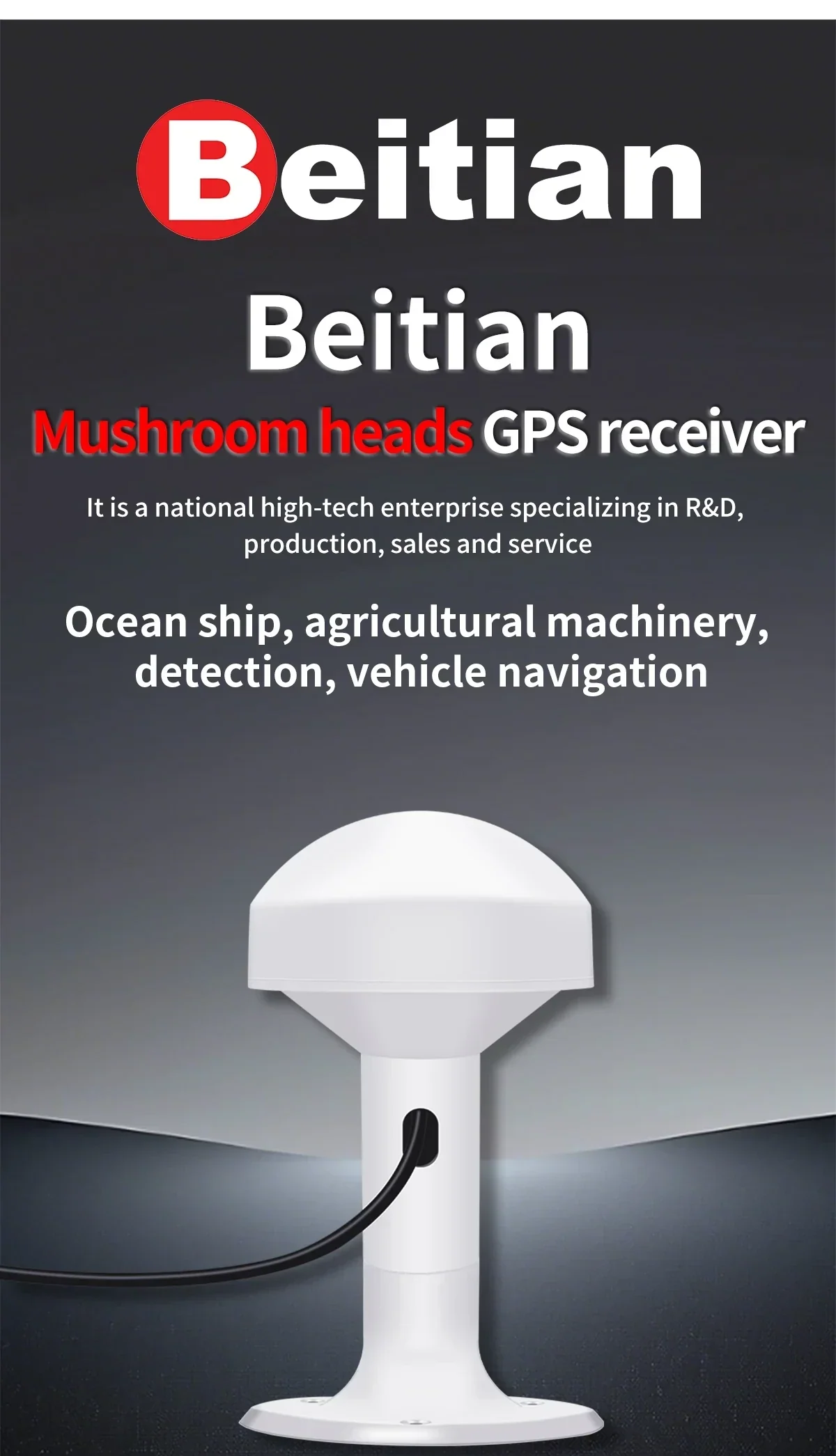

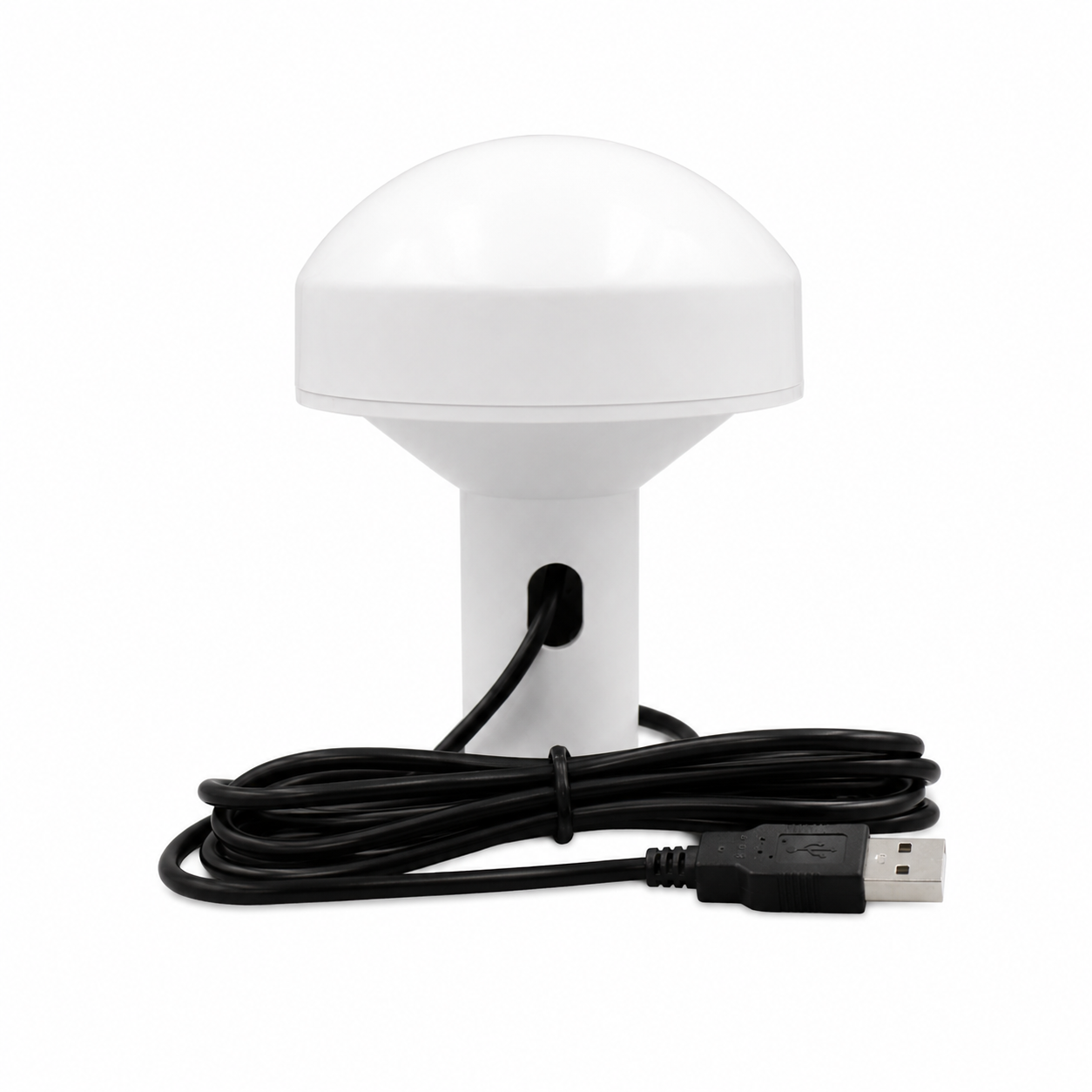

Beitian BS-57DU mushroom-head marine GNSS GPS receiver with integrated ceramic patch antenna

Mushroom-head-Gehäuse mit integrierter keramischer Patchantenne für marine und Fahrzeug-GNSS-Positionierung.

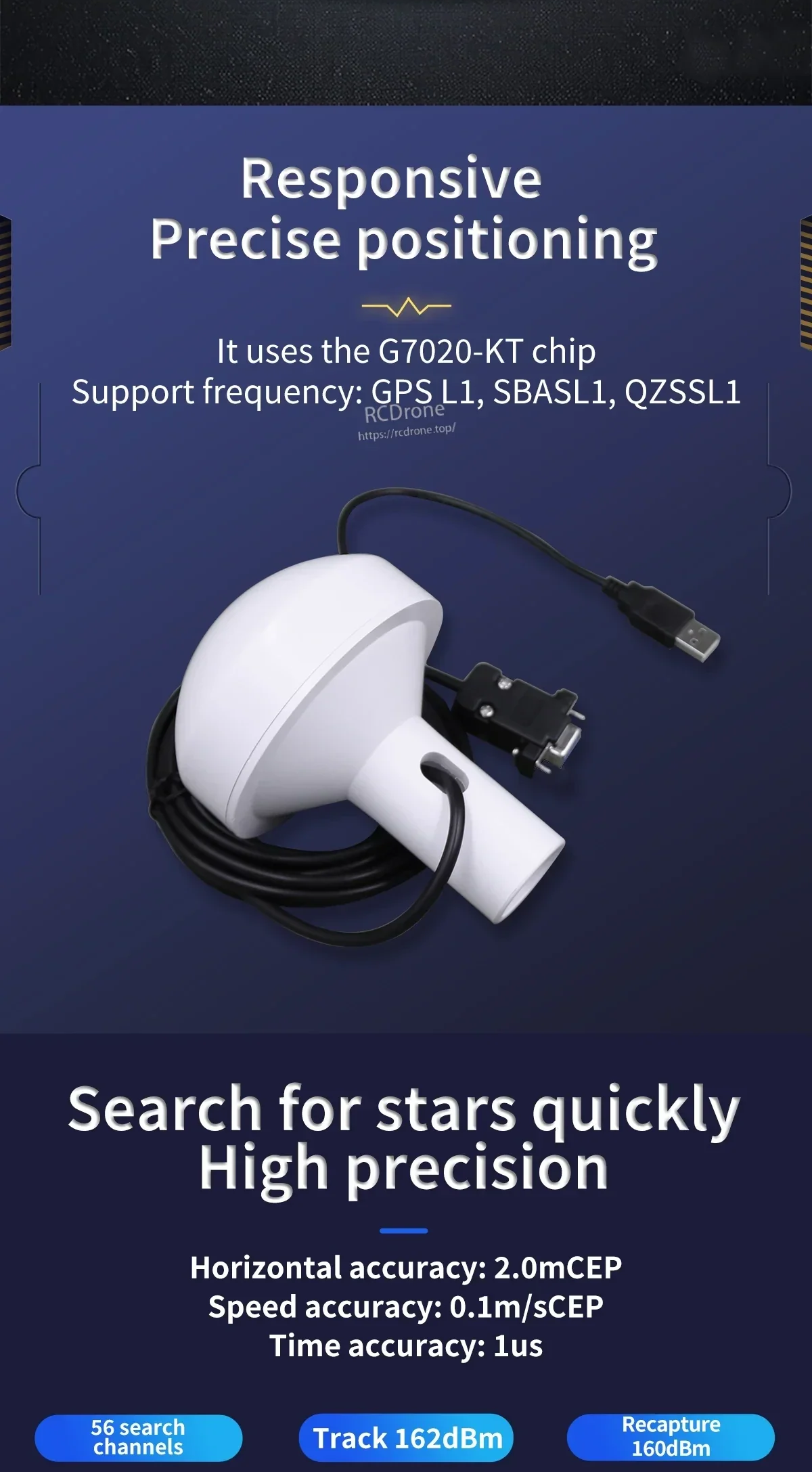

Marine GNSS receiver antenna module with USB and DB-9 RS-232 leads, G7020-KT chipset callouts

G7020‑KT-Chipsatzunterstützung für GPS L1 / SBAS L1 / QZSS L1 mit NMEA‑0183-Ausgang für Navigations- und AIS-Setups.

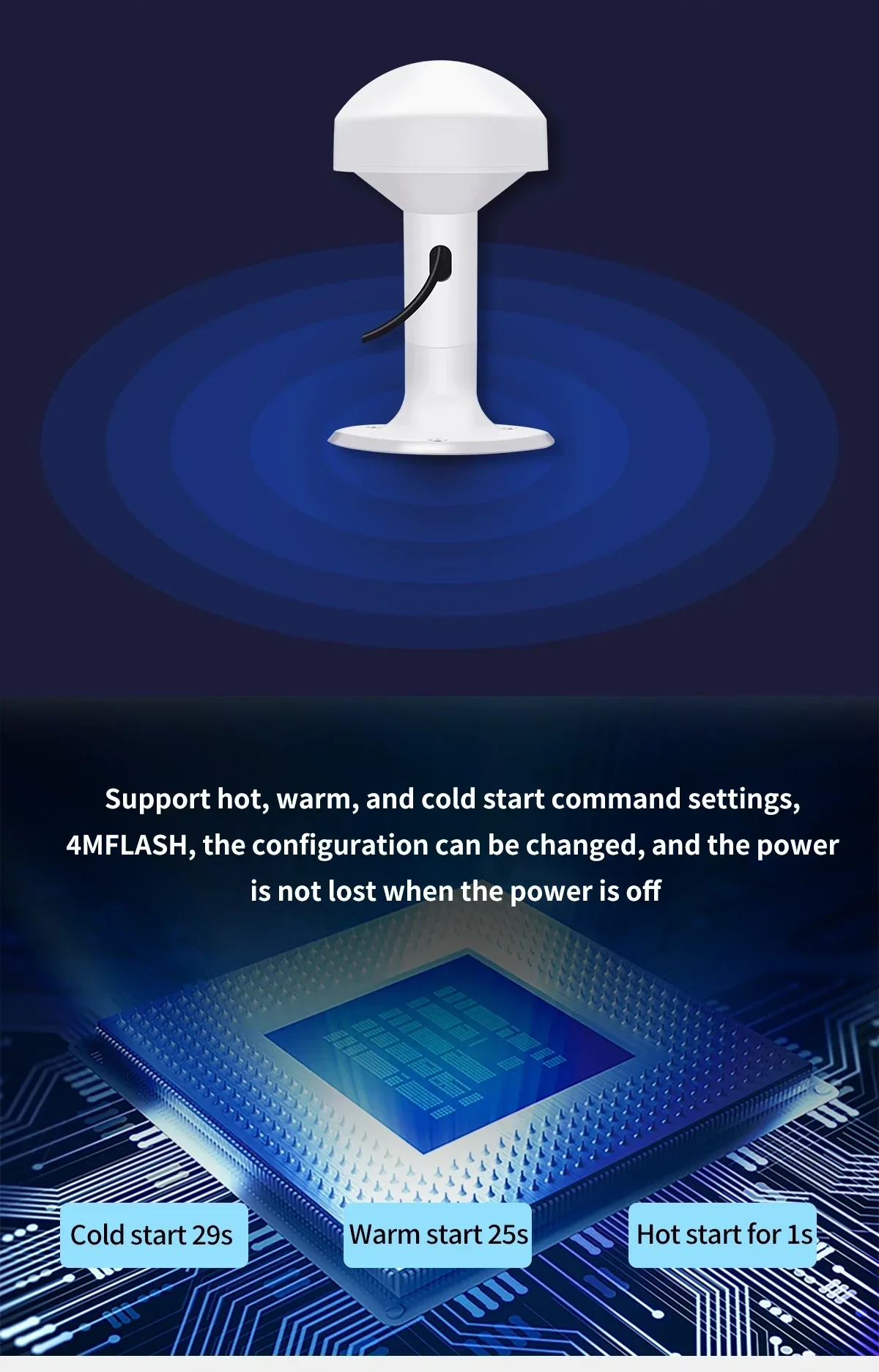

GNSS receiver start-time and 4M FLASH retention infographic for cold, warm, and hot start performance

Konfigurationsänderungen können im onboard FLASH gespeichert werden, mit typischen Kalt-/Warm-/Heißstartzeiten zur Referenz.

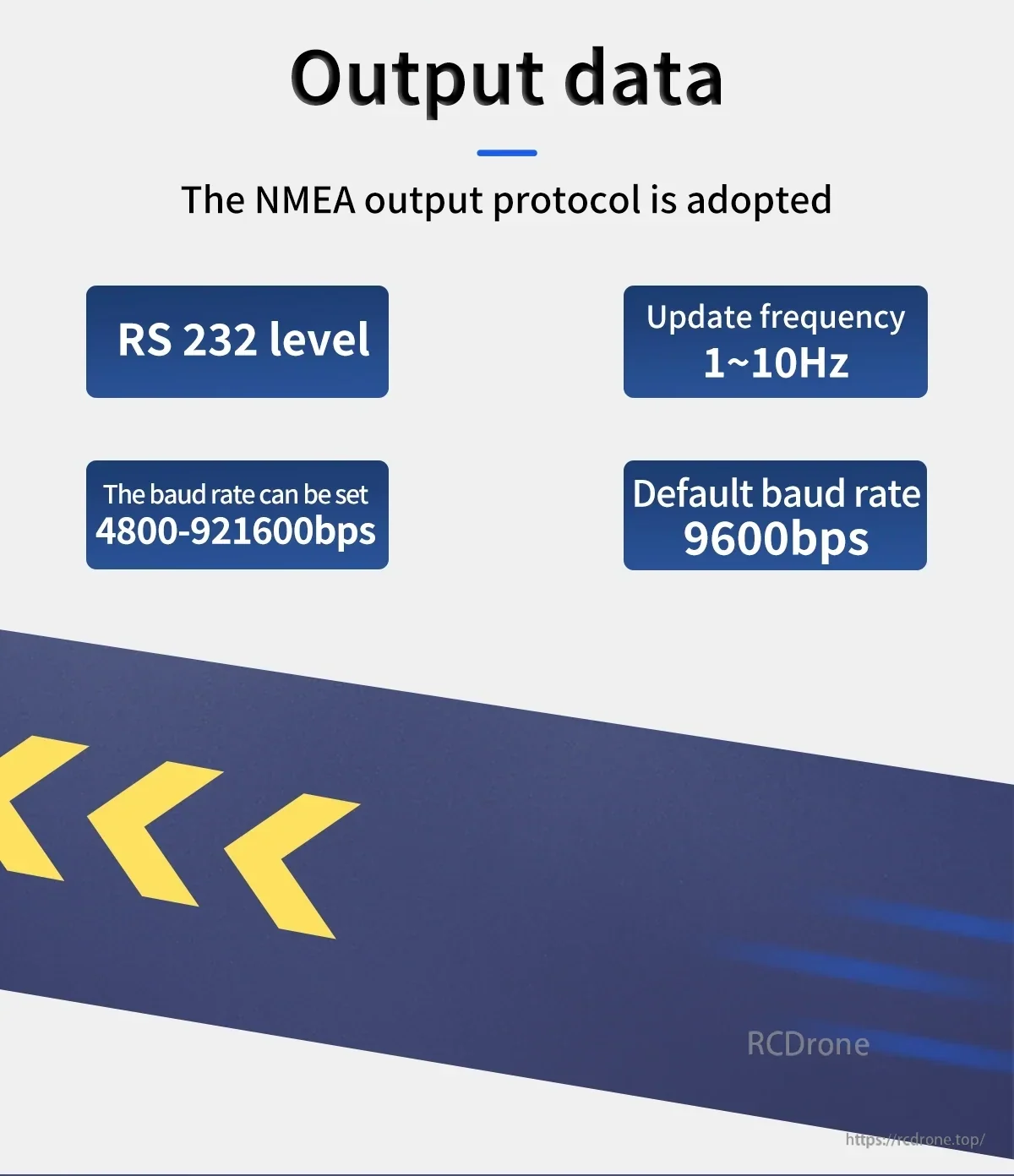

NMEA-0183 output settings graphic showing RS-232 level, 1–10 Hz update rate, and 9600 bps default baud

NMEA‑0183-Datenausgabe über RS‑232 mit einstellbarer Baudrate und 1–10 Hz Aktualisierungsfrequenz.

Beitian BS-57DU GNSS receiver infographic with applications, included parts, and product parameter table

Marine-Navigation, Fahrzeugpositionierung und Zeitmessungsanwendungen sowie wichtige Parameter in einem schnellen Referenzhandbuch.
