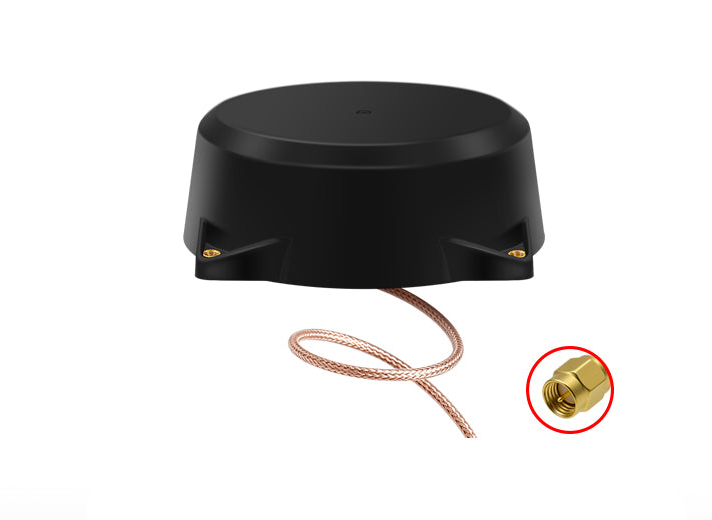

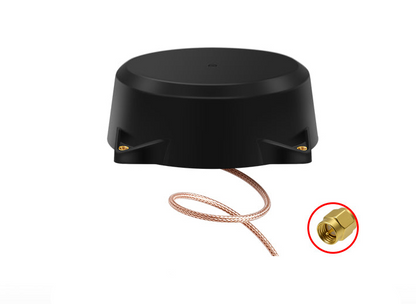

• Beitian BT-236 RTK GNSS quadrifilar helix antenna with pigtail coax cable and SMA-J connector
  • Beitian BT-236 four-arm spiral RTK antenna promo graphic showing RG178 wire and SMA-J connector

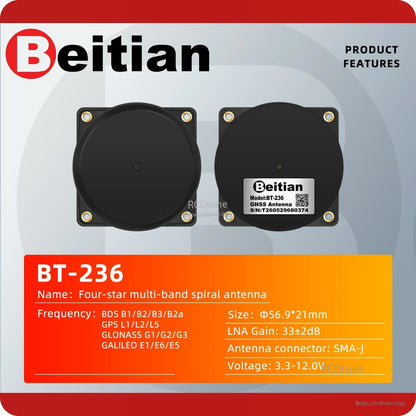

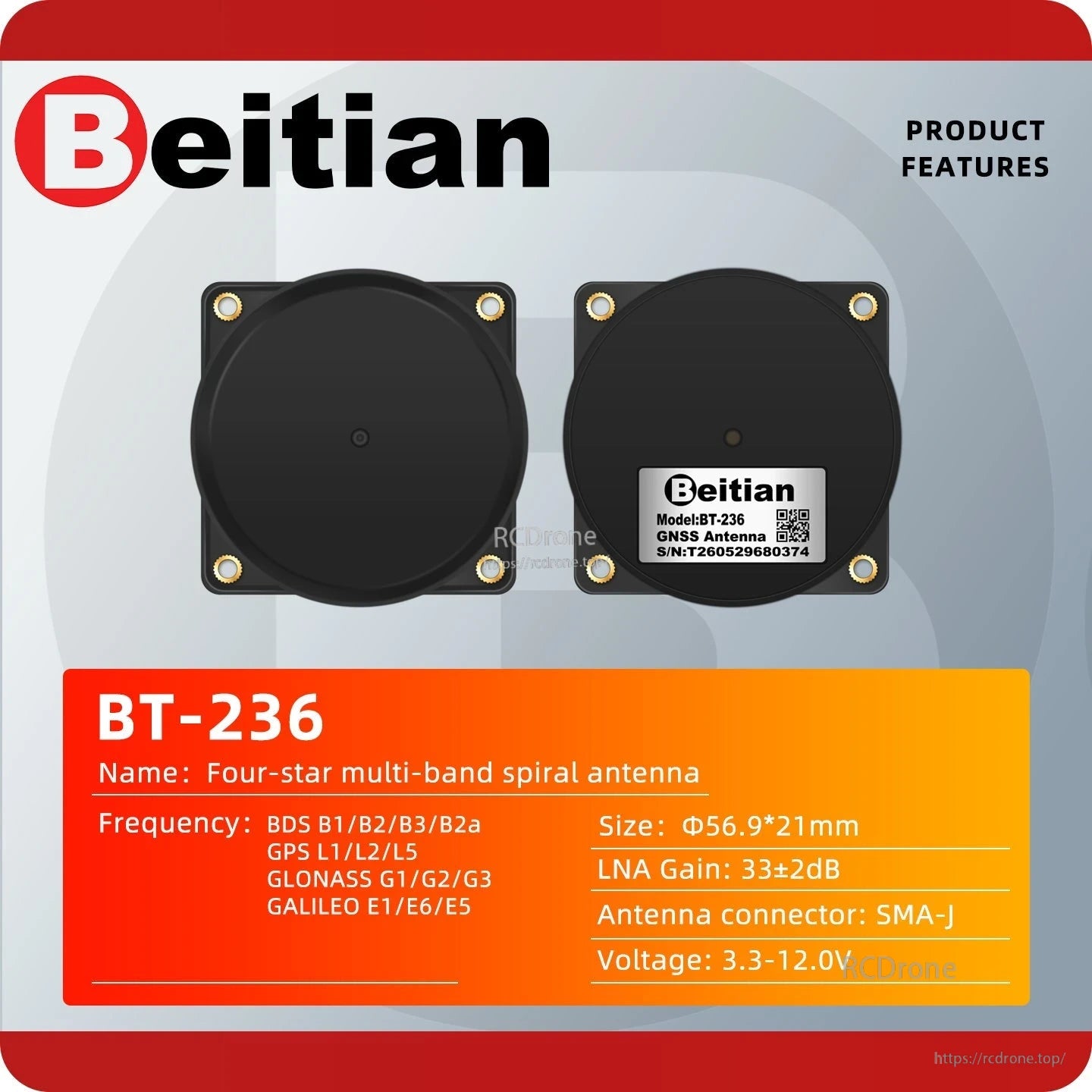

  • Beitian BT-236 RTK GNSS Quadrifilar Helix Antenna top and bottom views with size and frequency list
  • Antenna installed-use scenario graphic for drones, racing drones, plant protection and model aircraft

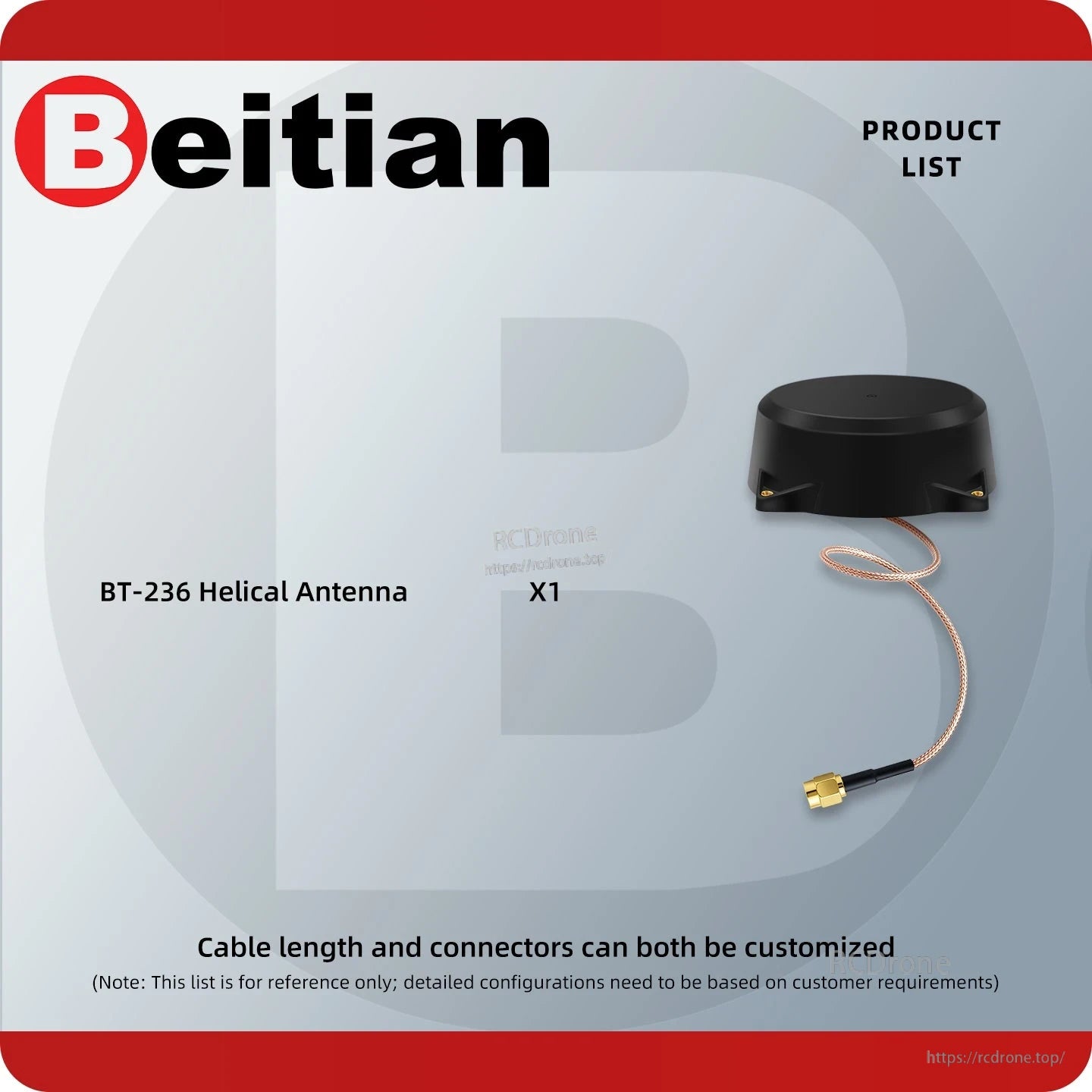

  • Package contents list showing BT-236 helical antenna x1 with attached cable and connector

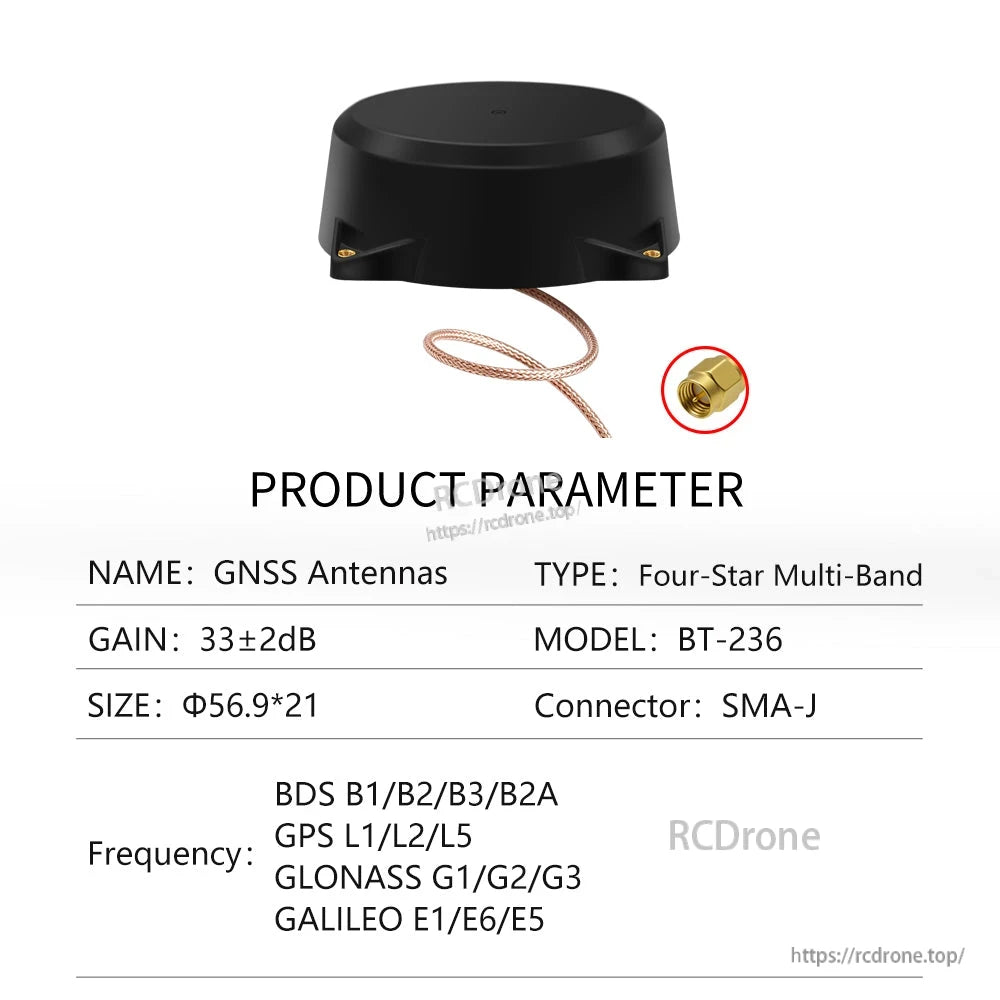

  • Product parameter chart for BT-236 GNSS antenna showing gain, size, connector type and bands
1 6

Beitian BT-236 RTK GNSS Quadrifilar Helix Antenne SMA-J RG178 Befestigungsloch für Vermessungsroboter

Beitian BT-236 RTK GNSS Quadrifilar Helix Antenne SMA-J RG178 Befestigungsloch für Vermessungsroboter

Beitian

$68.74 USD
$68.74 USD
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
Modell
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Vollständige Details anzeigen

Übersicht

Beitian BT-236 ist eine RTK GNSS-Antenne mit einem quadrifilaren Helixdesign (vierstrahlig) für den Vollfrequenzbereich. Sie ist für kleine RTK-Geräte konzipiert und unterstützt die Verwendung mit einer Vielzahl von Empfängern in Vermessungs-/Kartierungs- und Robotikanwendungen, bei denen kompakte Größe, geringes Gewicht und Positionierungsgenauigkeit erforderlich sind.

Hauptmerkmale

  • Vollfrequenz GNSS-Unterstützung: BDS B1/B2/B3/B2a, GPS L1/L2/L5, GLONASS G1/G2/G3, GALILEO E1/E6/E5
  • Rechtszirkulare Polarisation (RHCP)
  • 360° horizontaler Abdeckungswinkel
  • Niedriger VSWR: ≤ 1.5 (Antenne), Ausgang VSWR ≤ 2
  • Festlochmontage mit 4 × M3-Montagelöchern (mechanische Zeichnung)
  • SMA-J-Stecker mit RG178-Kabel

Technische Daten

Antenne Spezifikationen
Frequenzbereich BDS B1/B2/B3/B2a; GPS L1/L2/L5; GLONASS G1/G2/G3; GALILEO E1/E6/E5
Gewinn 2 dBi
Antenne AR ≤ 3 dB
Horizontaler Abdeckungswinkel 360°
VSWR ≤ 1.5
Polarisation Rechtszirkulare Polarisation
Portimpedanz 50 Ω
Phasenzentrumfehler ± 3 mm
Elektrische Spezifikationen
LNA-Verstärkung 33 ± 2 dB
Rauschmaß ≤ 2 dB
Betriebsspannung 3.3-12.0 V
Betriebsstrom ≤ 50 mA
Ausgangs-VSWR ≤ 2
In-Band-Flachheit ± 2 dB
Differenzielle Übertragungsverzögerung ≤ 5 ns
Strukturelle Eigenschaften
Steckertyp SMA-J
Antenna-Größe Φ56.9 × 21 mm
Kabel RG178
Kabellänge (technische Zeichnung) 200 ± 5 mm
Gewicht der Antenne 82 g
Montage (technische Zeichnung) 4 × M3; äußere Größe 50,5 ± 0,3 mm; innere Dimension 43,1 ± 0,1 mm; Φ56,9 ± 0,3 mm; Höhe 21 ± 0,3 mm
Arbeitsumgebung
Betriebstemperatur -40 bis +85 °C
Lagertemperatur -55 bis +85 °C

Anwendungen

  • Vermessungs- und Kartierungs-RTK-Ausrüstung
  • Unbemannte Fahrzeuge
  • Handheld-Terminalgeräte
  • Roboterplattformen, die Multi-Konstellation GNSS-Empfang erfordern

Für Integrations- oder Anschluss-/Kabelauswahlfragen vor der Bestellung, kontaktieren Sie [email protected] or besuchen Sie https://rcdrone.top/.

Details

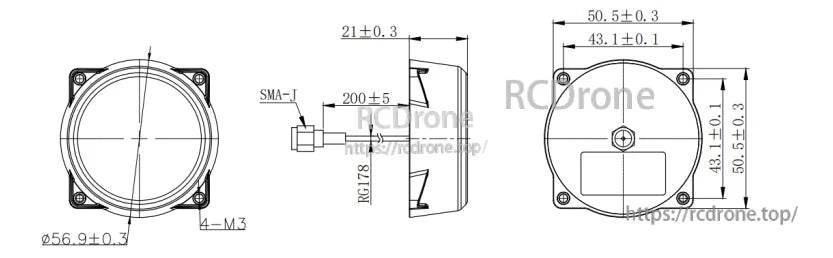

Beitian BT-236 RTK GNSS quadrifilar helix antenna mechanical drawing with dimensions, SMA-J and 4×M3 mount

Kompakte Gehäuse mit 4 × M3 Festlochmontage und einem SMA-J-Anschluss an einem 200 mm RG178-Pigtail für eine einfache Integration.
