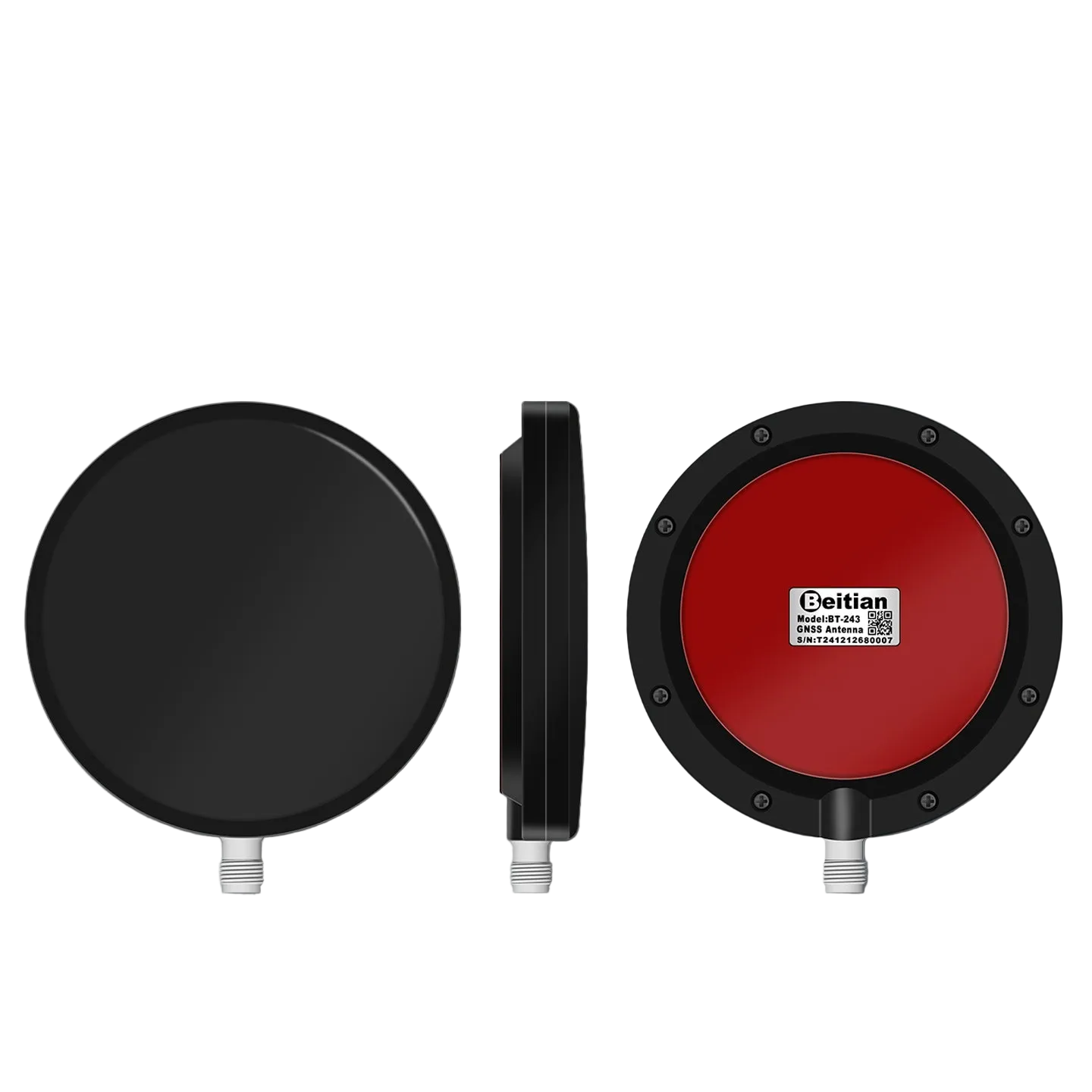

• Beitian BT-243 RTK GNSS measurement antenna with TNC-K connector, shown front, side and bottom label
  • Beitian GNSS measurement antenna promo graphic showing four-system full band, TNC-K connector and 3M adhesive

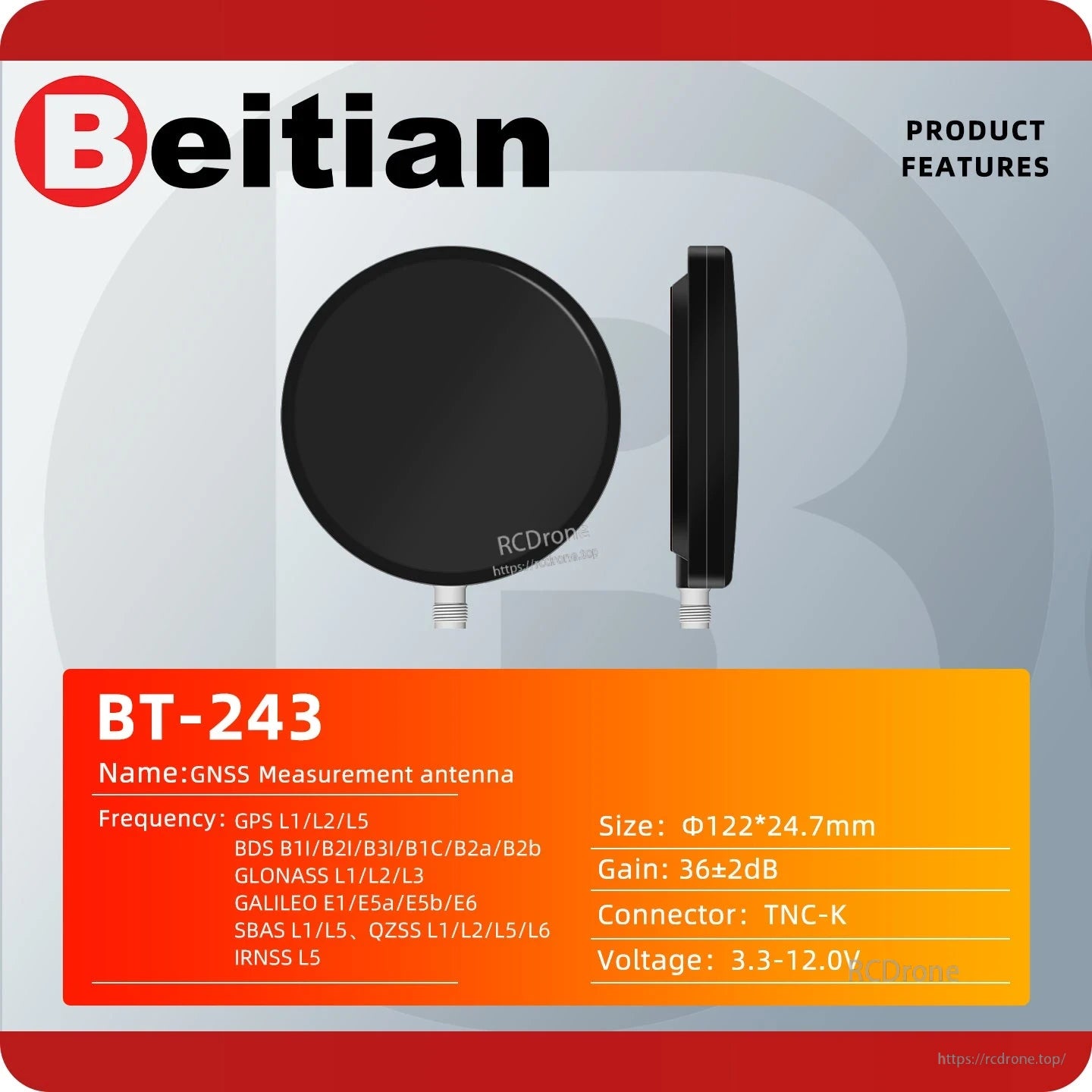

  • BT-243 GNSS measurement antenna feature chart with size Φ122×24.7 mm, TNC-K connector and voltage 3.3–12V
  • BT-243 antenna application scenario graphic for geodetic surveying, channel surveying, precision agriculture and marine surveying
  • Product list image showing BT-243 series antenna package contents: 1 antenna (x1)

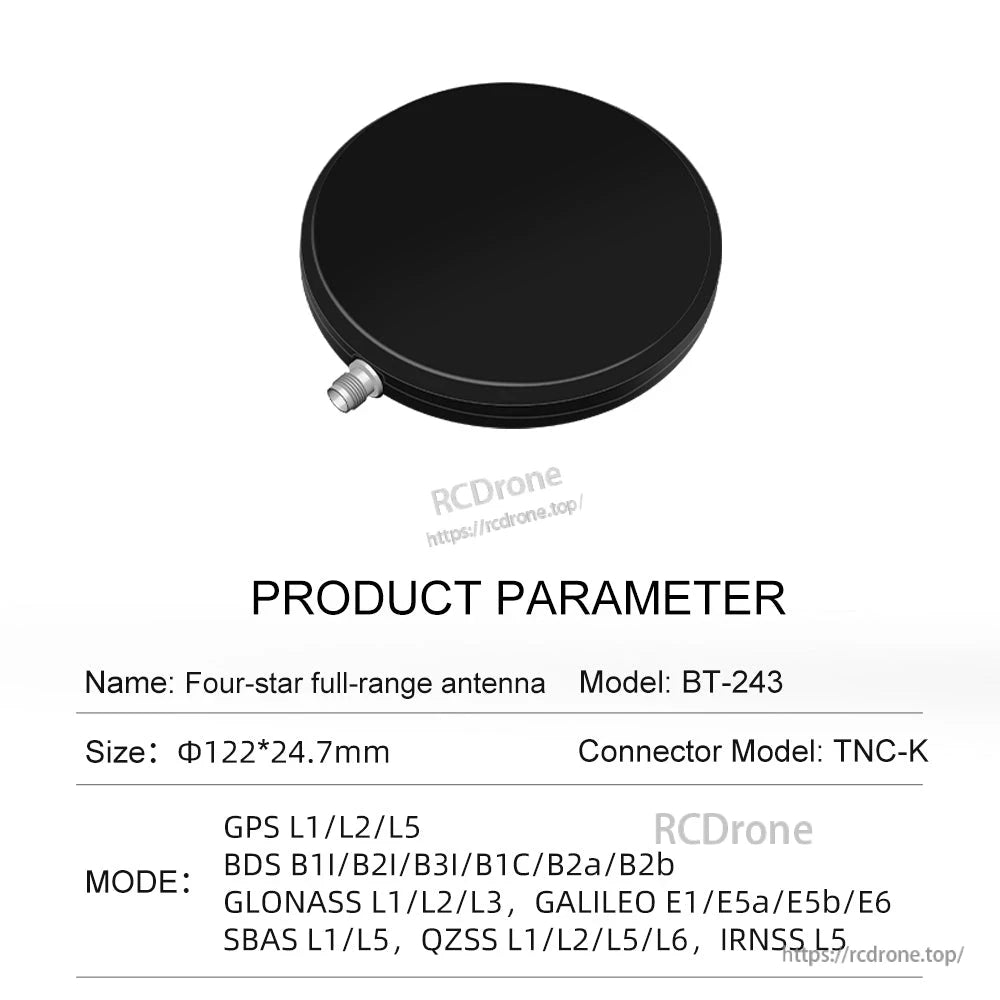

  • BT-243 product parameter label listing size Φ122×24.7 mm, TNC-K connector model and supported GNSS bands
1 6

Beitian BT-243 Vollfrequenz Multi-Konstellation RTK GNSS Messantenne, TNC-K, Vermessung/Fahrzeug

Beitian BT-243 Vollfrequenz Multi-Konstellation RTK GNSS Messantenne, TNC-K, Vermessung/Fahrzeug

Beitian

$127.54 USD
$127.54 USD
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
Modell
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Vollständige Details anzeigen

Übersicht

Die Beitian BT-243 ist eine Multi-Konstellation, vollfrequente RTK GNSS-Messantenne, die für den hochsensitiven Satellitennavigationsempfang in Vermessungs- und Fahrzeug-/Automobilinstallationsszenarien entwickelt wurde. Sie bietet hohe Verstärkung, miniaturisierte Bauform, Multi-System-Kompatibilität und hohe Zuverlässigkeit, um anspruchsvollen Positionierungsanwendungen gerecht zu werden.

Hauptmerkmale

  • Multi-Konstellation, vollfrequente GNSS-Unterstützung: GPS, BDS, GLONASS, GALILEO, SBAS, QZSS, IRNSS
  • 360° horizontaler Abdeckungswinkel
  • Rechtszirkulare Polarisation (RHCP)
  • Integrierter Rauschverstärker (LNA)
  • Doppelseitige Klebeband-Installationsmethode

Technische Daten

Frequenzbereich GPS L1/L2/L5; BDS B1I/B2I/B3I/B1C/B2a/B2b; GLONASS L1/L2/L3; GALILEO E1/E5a/E5b/E6; SBAS L1/L5; QZSS L1/L2/L5/L6; IRNSS L5
Gewinn 4 dBi
Antenne AR ≤ 3.0 dB
Horizontaler Abdeckungswinkel 360°
Phasenzentrumfehler ± 2 mm
VSWR (Antenne) ≤ 2
Polarisation Rechtszirkulare Polarisation
Portimpedanz 50 Ω
LNA-Verstärkung 36 ± 2 dB
LNA-Rauschmaß ≤ 2 dB
VSWR (LNA) ≤ 2.0
In-Band-Flachheit ± 2 dB
Betriebsspannung 3.3-12 V
Betriebsstrom ≤ 45 mA
Differenzielle Ausbreitungsverzögerung ≤ 5 ns
Steckertyp TNC-K
Installationsmethode Doppelseitiges Klebeband
Antennengröße Φ122 * 24.7 mm
Produktabmessungen (Zeichnung) Durchmesser: φ122 ± 0.3 mm; Höhe: 24.7 ± 0.5 mm
Betriebstemperatur -40 bis +85 °C
Lagertemperatur -55 bis +85 °C
Feuchtigkeitsgrad 95% nicht-kondensierend

Anwendungen

  • Vermessung von Land
  • Vermessung von Wasserwegen
  • Präzisionslandwirtschaft
  • Marinevermessung
  • Verwendung mit einer Vielzahl von Satellitennavigationsempfängern (basierend auf den Anwendungsbedingungen)

Für Fragen zur Kompatibilität vor dem Verkauf oder Integrationsunterstützung kontaktieren Sie [email protected] or besuchen Sie https://rcdrone.top/.

Details

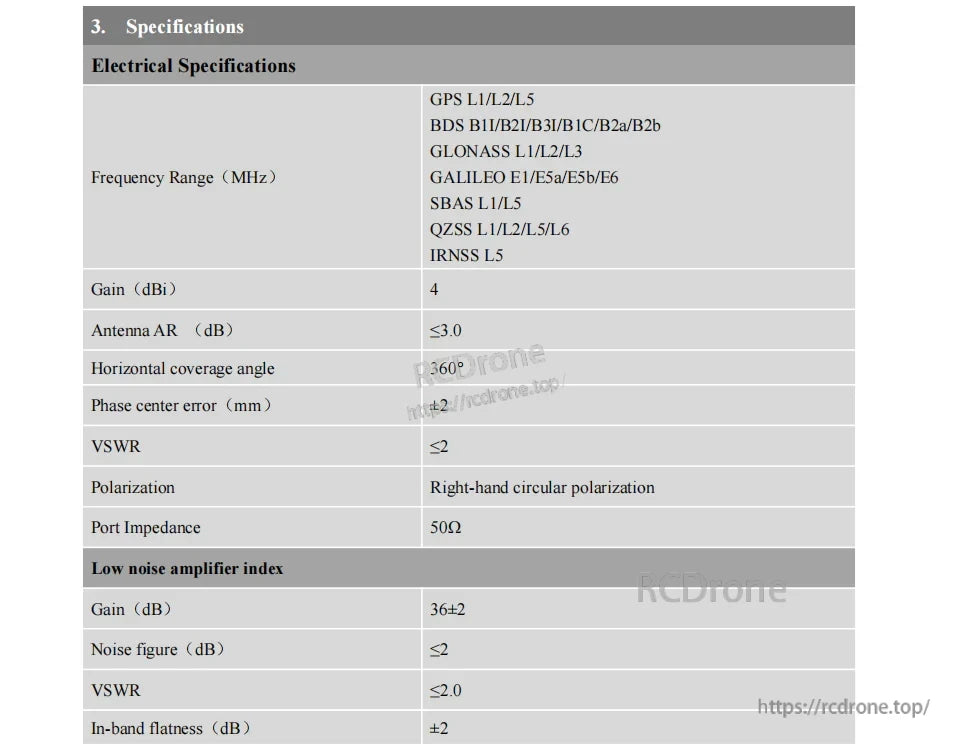

BT-243 full-frequency multi-constellation RTK GNSS antenna electrical specs table (bands, gain, LNA, RHCP)

Vollfrequenz-, Multi-Konstellationsempfang mit RHCP-Polarisation und einem integrierten LNA unterstützt hochsensitives RTK-Positioning.

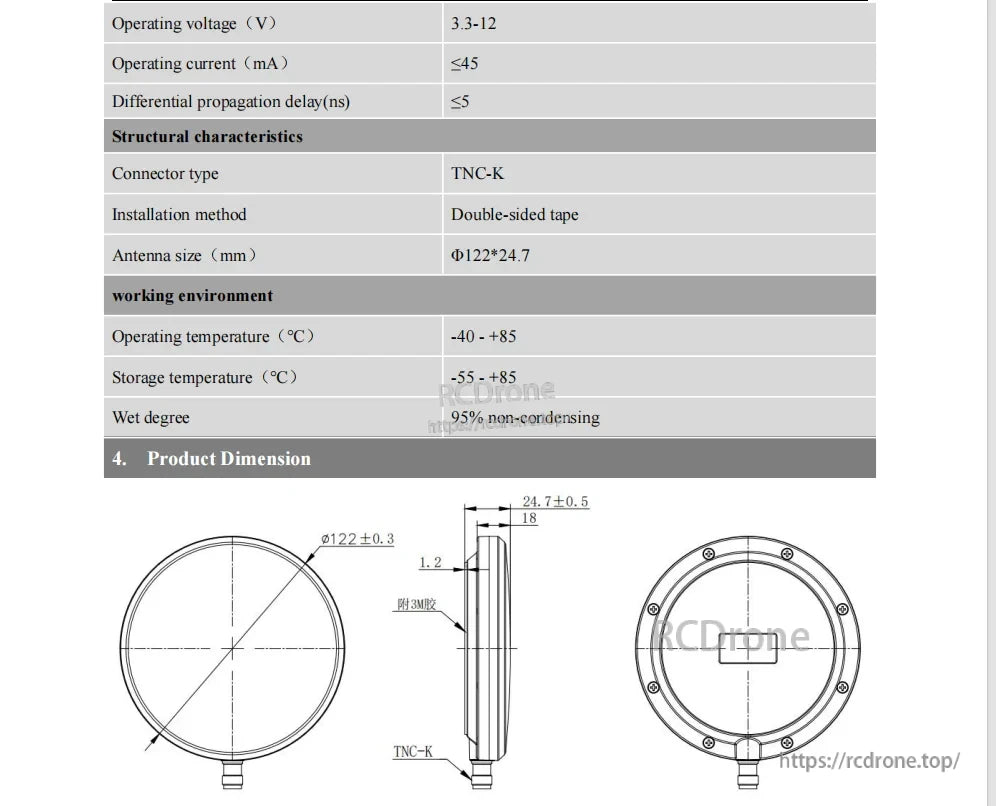

BT-243 antenna mechanical drawing with diameter φ122 mm, height 24.7 mm, and TNC-K connector placement
