Beitian BT Series RTK GNSS Helical Antenna SMA-J

Übersicht

Die BEITIAN BT-Serie GNSS Helixantenne ist eine kompakte, IP67-zertifizierte, aktive Antennenfamilie mit SMA-J-Anschluss für den Empfang von Multi-Konstellations-GNSS (GPS, BDS, GLONASS, GALILEO; modellabhängig). Es sind mehrere Modelle für verschiedene Frequenzkombinationen wie L1, L1/L2 und Multi-Band L1/L2/L5 erhältlich, einschließlich Optionen, die SBAS-, QZSS- und IRNSS-Unterstützung auflisten (modellabhängig).

Hauptmerkmale

Multi-Konstellation / Multi-Frequenz-Betriebsmodi (variiert je nach Modell): GPS, BDS, GLONASS, GALILEO; einige Modelle listen auch SBAS, QZSS, IRNSS, ABAS und/oder L-Band auf.
Helix-/Spiralantennenstruktur mit SMA-Schnittstelle (SMA-J).
IP67 wasserdicht (in der gesamten Serie aufgeführt).
Kleine Größe und geringes Gewicht (variiert je nach Modell; Gewichte in den Spezifikationen aufgeführt).
Anpassungserklärungen bereitgestellt: können gemäß den Anforderungen debuggt werden; Antennen können gemäß Mustern angepasst werden; Antennen können gemäß dem Konzept angepasst werden.
Angaben zur Leistung: „Hohe Präzision auf Submeter- oder Zentimeter-Niveau (Tests in offenen Umgebungen)“.

Technische Daten

BT-104

Arbeitsmodus	GPS L1; GLONASS G1; BDS B1; GALILEO E1
Verstärkung	28 ± 2 dB
Rauschmaß	< 2 dB
Ausgangs-VSWR	< 2.0:1
Ausgangsimpedanz	Nicht spezifiziert
In-Band-Flachheit	± 2.0 dB
Versorgungsspannung	3.3 V
Versorgungsstrom	≤ 30 mA
Steckertyp	SMA-J
Größe	Durchmesser 18,5 mm * 50,0 mm
Gewicht	< 11 g
Wasserdichtigkeit	IP67

BT-104L2

Arbeitsmodus	GPS L1/L2; GLONASS L1/L2; BDS B1/B2; GALILEO E1/E5b
Verstärkung	28 ± 2 dB
Rauschmaß	< 2 dB
Ausgangs-VSWR	< 2.0:1
Ausgangsimpedanz	Nicht spezifiziert
In-Band-Flachheit	± 2.0 dB
Versorgungsspannung	3.3 V
Versorgungsstrom	≤ 30 mA
Steckertyp	SMA-J
Größe	Durchmesser 18,5 mm * 50,0 mm
Gewicht	< 11 g
Wasserdichtigkeit	IP67

BT-104L5

Arbeitsmodus	GPS: L1, L1C, L5C; BDS: B1I, B1C, B2a; Galileo: E1, E5a; QZSS: L5; IRNSS: L5
Verstärkung	28 ± 2 dB
Rauschmaß	< 2 dB
Ausgangs-VSWR	< 2.0:1
Ausgangsimpedanz	Nicht spezifiziert
In-Band-Flachheit	± 2,0 dB
Versorgungsspannung	3.3 V
Versorgungsstrom	≤ 30 mA
Steckertyp	SMA-J
Größe	Durchmesser 18,5 mm * 50,0 mm
Gewicht	< 11 g
Wasserdichtigkeit	IP67

BT-230D

Arbeitsmodus	GPS L1; GLONASS L1; BDS B1; GALILEO E1
Verstärkung	28 ± 2 dB
Rauschmaß	< 2 dB
Ausgangs-VSWR	< 1.5:1 typ; 1.8:1 max
Ausgangsimpedanz	50 Ohm
In-Band-Flachheit	Nicht spezifiziert
Versorgungsspannung	3,3–12.0 V
Versorgungsstrom	≤ 45 mA
Steckertyp	SMA-J
Größe	Durchmesser 23 mm * 55,6 mm
Gewicht	< 16 g
Wasserdichtigkeit	IP67

BT-230L2

Arbeitsmodus	GPS L1/L2/L5; BDS B1/B2/B3; GLONASS L1/L2/L3; GALILEO E1/E5a/E5b/E6; SBAS L1/L5; QZSS L1/L2/L5/L6; IRNSS L5
Verstärkung	28 ± 2 dB
Rauschmaß	< 2 dB
Ausgangs-VSWR	< 1.5:1 typ; 1.8:1 max
Ausgangsimpedanz	50 Ohm
In-Band-Flachheit	Nicht spezifiziert
Versorgungsspannung	3.3–12.0 V
Versorgungsstrom	≤ 45 mA
Steckertyp	SMA-J
Größe	Durchmesser 23 mm * 55,6 mm
Gewicht	< 16 g
Wasserdichtigkeit	IP67

BT-230L5

Arbeitsmodus	GPS: L1, L1C, L5C; BDS: B1I, B1C, B2a; Galileo: E1, E5a; QZSS: L5; IRNSS: L5
LNA-Verstärkung	28 ± 2 dB
Rauschmaß	< 2 dB
Ausgangs-VSWR	< 2.0:1
Ausgangsimpedanz	50 Ohm
In-Band-Flachheit	± 2.0 dB
Versorgungsspannung	3.3–12.0 V
Versorgungsstrom	≤ 45 mA
Steckertyp	SMA-J
Größe	Durchmesser 23 mm * 55,6 mm
Gewicht	< 16 g
Wasserdichtigkeit	IP67

BT-460D

Arbeitsmodus	GPS L1; BDS B1; GLONASS L1; GALILEO E1
LNA-Verstärkung	32 ± 2 dB
Rauschmaß	< 2 dB
Ausgangs-VSWR	< 2.0
Ausgangsimpedanz	50 Ohm
In-Band-Flachheit	± 2.0 dB
Versorgungsspannung	3.0–12.0 V
Versorgungsstrom	≤ 50 mA
Steckertyp	SMA-J
Größe	Durchmesser 27,3 mm * 58,6 mm
Gewicht	< 20 g
Wasserdichtigkeit	IP67

BT-460L2

Arbeitsmodus	GPS L1/L2; GLONASS L1/L2; BDS B1/B2; GALILEO E1/E5b
LNA-Verstärkung	32 ± 2 dB
Rauschmaß	< 2 dB
Ausgangs-VSWR	< 2.0
Ausgangsimpedanz	50 Ohm
In-Band-Flachheit	± 2.0 dB
Versorgungsspannung	3.3–12.0 V
Versorgungsstrom	≤ 50 mA
Steckertyp	SMA-J
Größe	Durchmesser 27,3 mm * 58,6 mm
Gewicht	< 20 g
Wasserdichtigkeit	IP67

BT-460L5

Arbeitsmodus	GPS: L1, L1C, L5C; BDS: B1I, B1C, B2a, B2I; Galileo: E1, E5a; QZSS: L5; IRNSS: L5
LNA-Verstärkung	32 ± 2 dB
Rauschmaß	< 2 dB
Ausgangs-VSWR	< 2.0
Ausgangsimpedanz	50 Ohm
In-Band-Flachheit	± 2.0 dB
Versorgungsspannung	3.3–12.0 V
Versorgungsstrom	≤ 50 mA
Steckertyp	SMA-J
Größe	Durchm. 27,3 mm * 58,6 mm
Gewicht	< 20 g
Wasserdichtigkeit	IP67

BT-460L

Arbeitsmodus	BDS B3
LNA-Verstärkung	2 dB
Rauschmaß	< 2 dB
Ausgangs-VSWR	< 2.0
Ausgangsimpedanz	50 Ohm
In-Band-Flachheit	Nicht spezifiziert
Versorgungsspannung	Nicht spezifiziert
Versorgungsstrom	Nicht spezifiziert
Steckertyp	SMA-J
Größe	Durchmesser 27,3 mm * 58,6 mm
Gewicht	< 20 g
Wasserdichtigkeit	IP67

BT-460B3

Arbeitsmodus	Nicht spezifiziert
LNA-Verstärkung	32 ± 2 dB
Rauschmaß	< 2 dB
Ausgangs-VSWR	< 2.0
Ausgangsimpedanz	50 Ohm
In-Band-Flachheit	Nicht spezifiziert
Versorgungsspannung	3,0–12,0 V
Versorgungsstrom	≤ 50 mA
Steckertyp	SMA-J
Größe	Durchmesser 27,3 mm * 58,6 mm
Gewicht	< 20 g
Wasserdichtigkeit	IP67

BT-460S

Arbeitsmodus	GPS L1/L2; BDS B1/B2/B3; GLONASS L1/L2/L3; GALILEO E1/E5b
LNA-Verstärkung	32 ± 2 dB
Rauschmaß	< 2 dB
Ausgangs-VSWR	< 2.0
Ausgangsimpedanz	50 Ohm
In-Band-Flachheit	± 2,0 dB
Versorgungsspannung	3,3–12,0 V
Versorgungsstrom	≤ 50 mA
Steckertyp	SMA-J
Größe	Durchmesser 27,3 mm * 58,6 mm
Gewicht	< 20 g
Wasserdichtigkeit	IP67

BT-460

Arbeitsmodus	GPS L1/L2/L5; BDS B1/B2/B3; GLONASS L1/L2/L3; GALILEO E1/E5a/E5b/E6; SBAS L1/L5; QZSS L1/L2/L5/L6; IRNSS L5
LNA-Verstärkung	32 ± 2 dB
Rauschmaß	< 2 dB
Ausgang VSWR	< 2.0
Ausgangsimpedanz	50 Ohm
In-Band-Flachheit	± 2,0 dB
Versorgungsspannung	3,3–12,0 V
Versorgungsstrom	≤ 50 mA
Steckertyp	SMA-J
Größe	Durchm. 27,3 mm * 58.6 mm
Gewicht	< 20 g
Wasserdichtigkeit	IP67

BT-560

Arbeitsmodus (Tabelle)	GPS L1/L2/L5; BDS B1/B2/B3; GLONASS L1/L2/L3; GALILEO E1/E5a/E5b/E6; SBAS L1/L5; QZSS L1/L2/L5/L6; IRNSS L5
LNA-Verstärkung (Tabelle)	32 ± 2 dB
Rauschmaß (Tabelle)	< 2 dB
Ausgangs-VSWR (Tabelle)	< 2.0
Ausgangsimpedanz (Tabelle)	50 Ohm
In-Band-Flachheit (Tabelle)	± 2.0 dB
Versorgungsspannung (Tabelle)<	3.3–12.0 V
Versorgungsstrom (Tabelle)	≤ 50 mA
Steckertyp (Tabelle)	SMA-J
Größe (Tabelle)	Durchmesser 27,3 mm * 58.6 mm
Gewicht (Tabelle)	< 20 g
Wasserdichtigkeitsgrad (Tabelle)	IP67
Marke und Modell	BEITIAN
Frequenzbereich	GPS L1/L2/L5; BDS B1/B2/B3; GLONASS L1/L2/L3; GALILEO E1/E5a/E5b/E6; SBAS L1/L5; QZSS L1/L2/L5/L6; IRNSS L5
Verstärkung	< 2 dBi
Antenna-Achsenverhältnis	<= 3 dB
Ausgangsspannung Stehwellenverhältnis	<= 2
Polarisationstyp	Rechtszirkulare Polarisation
Impedanz der Anschlüsse	50 Ohm
LNA-Verstärkung	32 ± 2 dB
Betriebsspannung	3,3 V–12.0 V
Gemeinsames Modell	SMA-J
Antenngröße	Durchmesser 27,3 mm * 58,6 mm
Wasserdichtigkeit	IP67

BT-560A

Arbeitsmodus	GPS L1/L2/L5; BDS B1/B2/B3; GLONASS L1/L2/L3; GALILEO E1/E5a/E5b/E6; SBAS L1/L5; QZSS L1/L2/L5/L6; IRNSS L5
LNA-Verstärkung	32 ± 2 dB
Rauschmaß	< 2 dB
Ausgang VSWR	< 2.0
Ausgangsimpedanz	50 Ohm
In-Band-Flachheit	± 2.0 dB
Versorgungsspannung	3.0–12.0 V
Versorgungsstrom	≤ 50 mA
Steckertyp	SMA-J
Größe	Durchmesser 27,3 mm * 58,6 mm
Länge	1 m
Gewicht	< 20 g (ohne Kabellänge)
Wasserdichtigkeit	IP67

BT-3070

<Versorgungsspannung

Arbeitsmodus	GPS L1/L2/L5; BDS B1/B2/B3; GLONASS L1/L2/L3; GALILEO E1/E5a/E5b/E6; SBAS L1/L5; QZSS L1/L2/L5/L6; IRNSS L5
LNA-Verstärkung	32 ± 2 dB
Rauschmaß	< 2 dB
Ausgang VSWR	< 2.0
Ausgangsimpedanz	50 Ohm
In-Band-Flachheit	± 2,0 dB
3,3–12,0 V
Versorgungsstrom	≤ 50 mA
Steckertyp	SMA-J
Größe	Durchm. 27.5 mm * 59 mm
Gewicht	< 17 g
Wasserdichtigkeit	IP67

BT-564

Arbeitsmodus	GPS L1/L2/L5; BDS B1/B2/B3; GLONASS L1/L2/L3; GALILEO E1/E5a/E5b/E6; SBAS L1/L5; QZSS L1/L2/L5/L6; IRNSS L5
LNA-Verstärkung	33 ± 2 dB
Rauschmaß	< 2 dB
Ausgangs-VSWR	< 2.0
Ausgangsimpedanz	50 Ohm
In-Band-Flachheit	± 2.0 dB
Versorgungsspannung	3.3–12.0 V
Versorgungsstrom	≤ 50 mA
Steckertyp	SMA-J
Größe	Durchmesser 27,3 mm * 107,24 mm
Gewicht	< 28 g
Wasserdichtigkeit	IP67

BT-602

Arbeitsmodus	GPS L1/L2; GLONASS L1/L2; BDS B1I/B1C/B2I/B2a/B2b/B3I; GALILEO E1/E5b; L-Band
LNA-Verstärkung	36 ± 2 dB
Rauschmaß	< 2 dB
Ausgangs-VSWR	< 2.0
Ausgangsimpedanz	50 Ohm
In-Band-Flachheit	± 2.0 dB
Versorgungsspannung	3.3–12.0 V
Versorgungsstrom	≤ 60 mA
Steckertyp	SMA-J
Größe	Durchmesser 40 mm * 84,5 mm
Gewicht	≤ 60 g
Wasserdichtigkeit	IP67

BT-603

Arbeitsmodus	GPS L1/L2/L5; BDS B1/B2/B3; GLONASS L1/L2/L3; GALILEO E1/E5a/E5b/E6; ABAS L1/L5; QZSS L1/L2/L5/L6; IRNSS L5; L-Band
LNA-Verstärkung	36 ± 2 dB
Rauschmaß	< 2 dB
Ausgangs-VSWR	< 2.0
Ausgangsimpedanz	50 Ohm
In-Band-Flachheit	± 2.0 dB
Versorgungsspannung	3.0–12.0 V
Versorgungsstrom	≤ 50 mA
Steckertyp	SMA-J
Größe	Durchmesser 40 mm * 84.5 mm
Gewicht	≤ 60 g
Wasserdichtigkeit	IP67

BT-T009

Arbeitsmodus	GPS L1/L2/L5; BDS B1/B2/B3; GLONASS G1/G2/G3; GALILEO E1/E6/E5b
LNA-Verstärkung	32 ± 2 dB
Rauschmaß	< 2 dB
Ausgangs-VSWR	< 2.0
Ausgangsimpedanz	50 Ohm
In-Band-Flachheit	± 2.0 dB
Versorgungsspannung	3.3–12.0 V
Versorgungsstrom	≤ 50 mA
Steckertyp	SMA-J
Größe	Durchmesser 38 mm * 49.1 mm
Kabel	RG316
Länge	60 cm
Gewicht	< 22 g (ohne Kabellänge)
Wasserdichtigkeit	IP67

BT-502

Arbeitsmodus	BDS B1/B2/B3; GPS L1/L2/L5; GLONASS L1/L2; GALILEO E1/E5a/E5b
LNA-Verstärkung	32 ± 2 dB
Rauschmaß	< 2 dB
Ausgang VSWR	< 2.0
Ausgangsimpedanz	50 Ohm
In-Band-Flachheit	± 2,0 dB
Versorgungsspannung	3,3–12,0 V
Versorgungsstrom	≤ 50 mA
Steckertyp	SMA-J
Größe	Durchm. 42,8 mm * 32.2 mm
Kabel	RG316
Länge	1 m
Gewicht	< 25 g (ohne Draht)
Wasserdichtigkeitsgrad	IP67

BT-T076

Arbeitsmodus	GPS L1/L2/L5; GLONASS L1/L2; GALILEO E1/E5a/E5b; BDS B1/B2/B3; QZSS L1/L2/L5/L6; IRNSS L5; SBAS L1/L5
LNA-Verstärkung	32 ± 2 dB
Rauschmaß	< 2 dB
Ausgangs-VSWR	< 2.0
Ausgangsimpedanz	50 Ohm
In-Band-Flachheit	± 2.0 dB
Versorgungsspannung	3.3–5.0 V
Versorgungsstrom	≤ 55 mA
Steckertyp	SMA-J
Größe	Durchmesser 43,5 mm * 40,8 mm
Gewicht	< 35 g
Wasserdichtigkeit	IP67

Für Hilfe bei der Modellauswahl oder Anpassungsanfragen kontaktieren Sie [email protected] oder besuchen Sie https://rcdrone.top/.

Was ist enthalten

Ausgewählte helixantenne x1

Hinweis: Die enthaltene Liste ist als „nur zur Referenz; detaillierte Konfigurationen sollten auf den Anforderungen des Kunden basieren“ angegeben.

Anwendungen

Hydrographische Vermessungen
Geodäsie / geodätische Vermessung
Tragbare Geräte
GNSS/RTK-Positionierungssysteme wie Drohnen, die für Lichtshows verwendet werden (Anwendung hängt vom ausgewählten Modell und dem Host-Empfänger ab)

Testen / Parameterhinweise (angezeigter Text)

Antenne Leistungsparameter
BT-560 tatsächliche Tests (Antenne Einheit Gewinnspektrum)
BT-T076 tatsächliche Tests (Antenne Einheit Gewinnspektrum)
BT-230L2 tatsächliche Tests (Antenne Einheit Gewinnspektrum)

Details

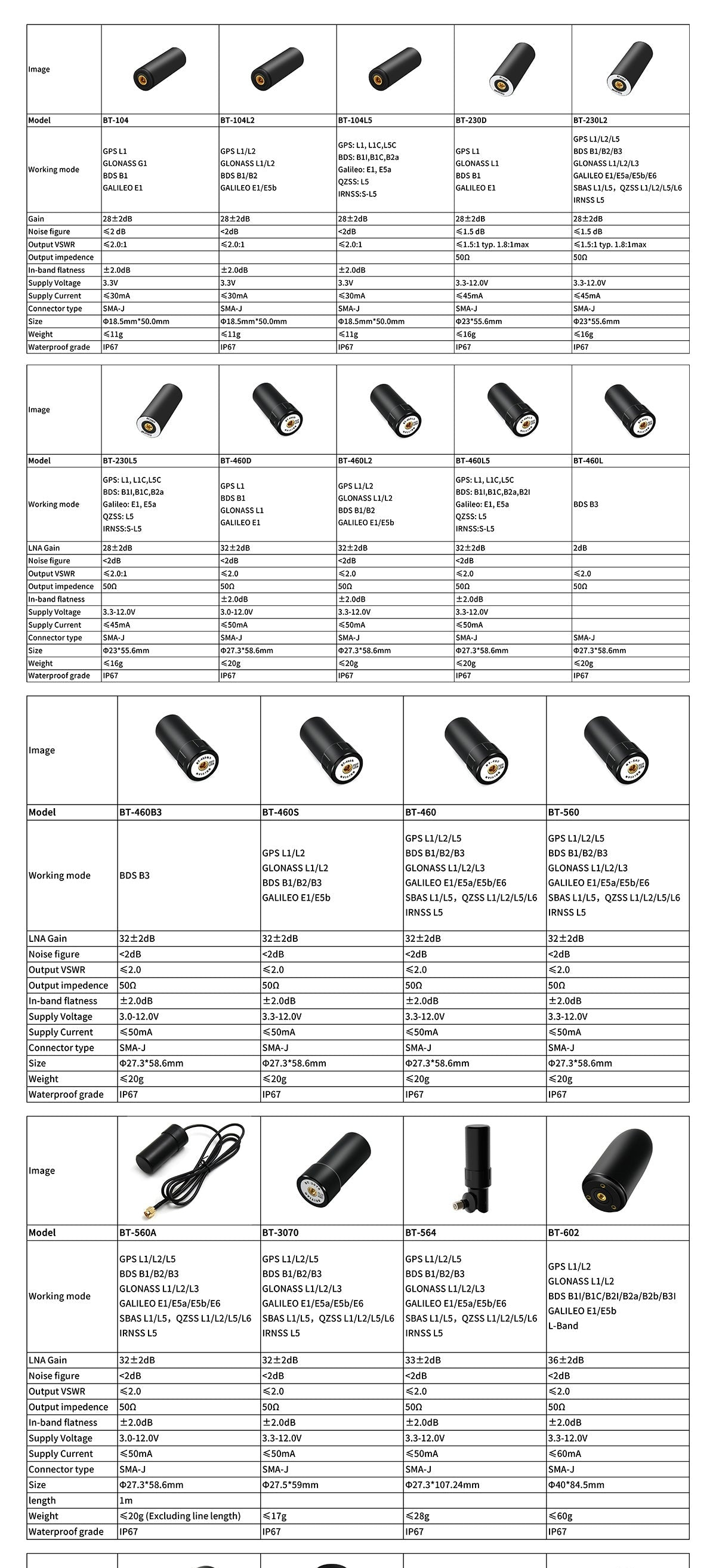

BEITIAN BT Series GNSS helical antenna model comparison chart with dimensions, bands, gain and IP67 notes

Wählen Sie das richtige BT-Serie Modell, indem Sie die unterstützten GNSS-Bänder, Größe, Leistungsbereich und Wasserdichtigkeitsbewertung in der gesamten Produktreihe vergleichen.

Customization options banner for BT-series GNSS helical antennas, listing debugging and sample/concept customization

Eine Anpassung ist für Firmware-/Debug-Einstellungen und Antennenvariationen verfügbar, um Ihrem Muster oder Designkonzept zu entsprechen.

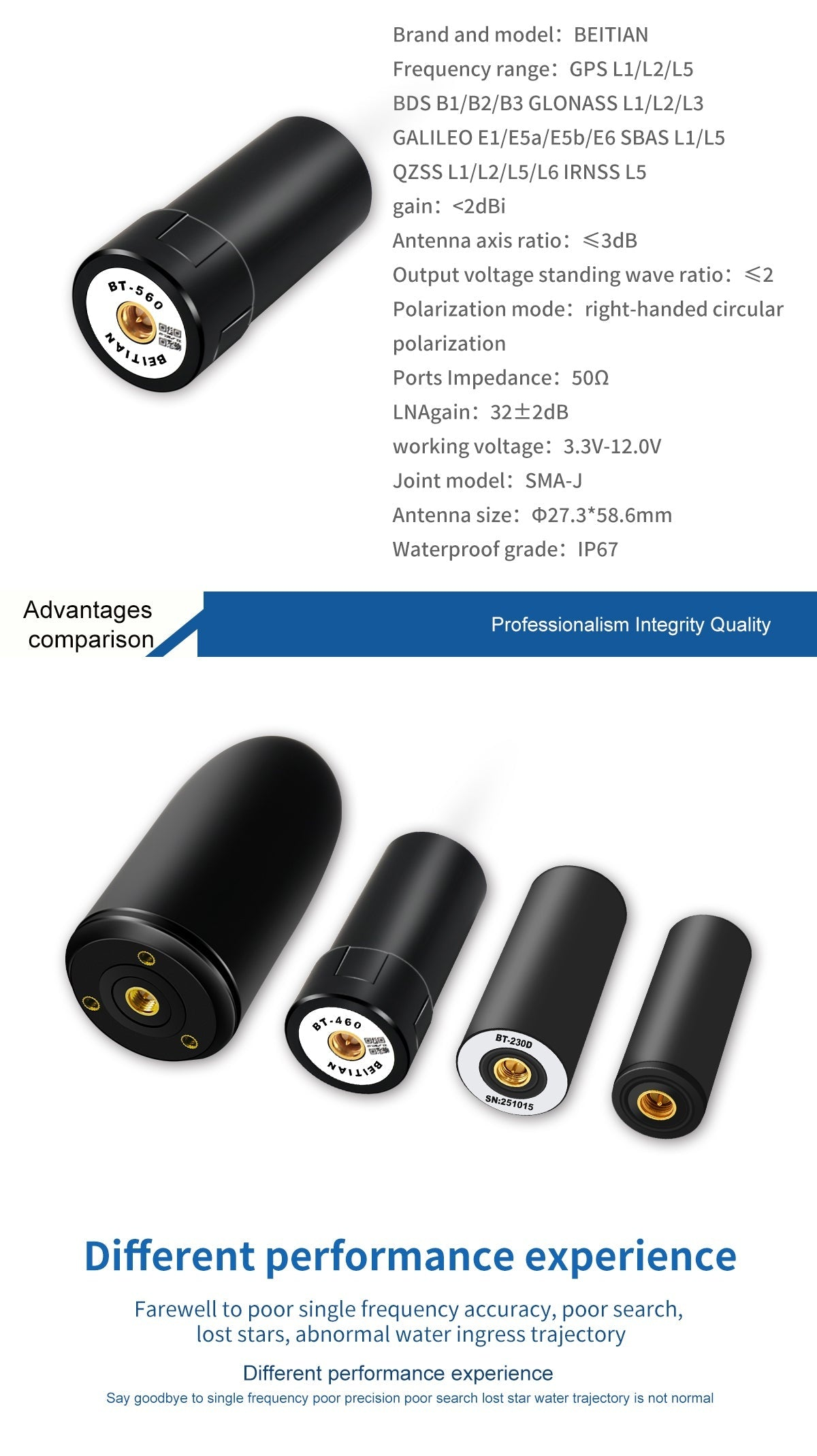

BEITIAN BT-series GNSS helical antenna close-up of SMA-J connector and multi-band/constellation feature list

Ein aktives SMA-J helix Design unterstützt den Empfang von Multi-Konstellationen, wobei die Frequenzabdeckung je nach Modell variiert.

BEITIAN BT Series GNSS Helical Antenna feature graphic highlighting full-frequency support, IP67 waterproofing and SMA interface

IP67-Dichtung, kompaktes zylindrisches Gehäuse und eine SMA-Schnittstelle machen die Antenne für anspruchsvolle GNSS-Installationen im Freien geeignet.

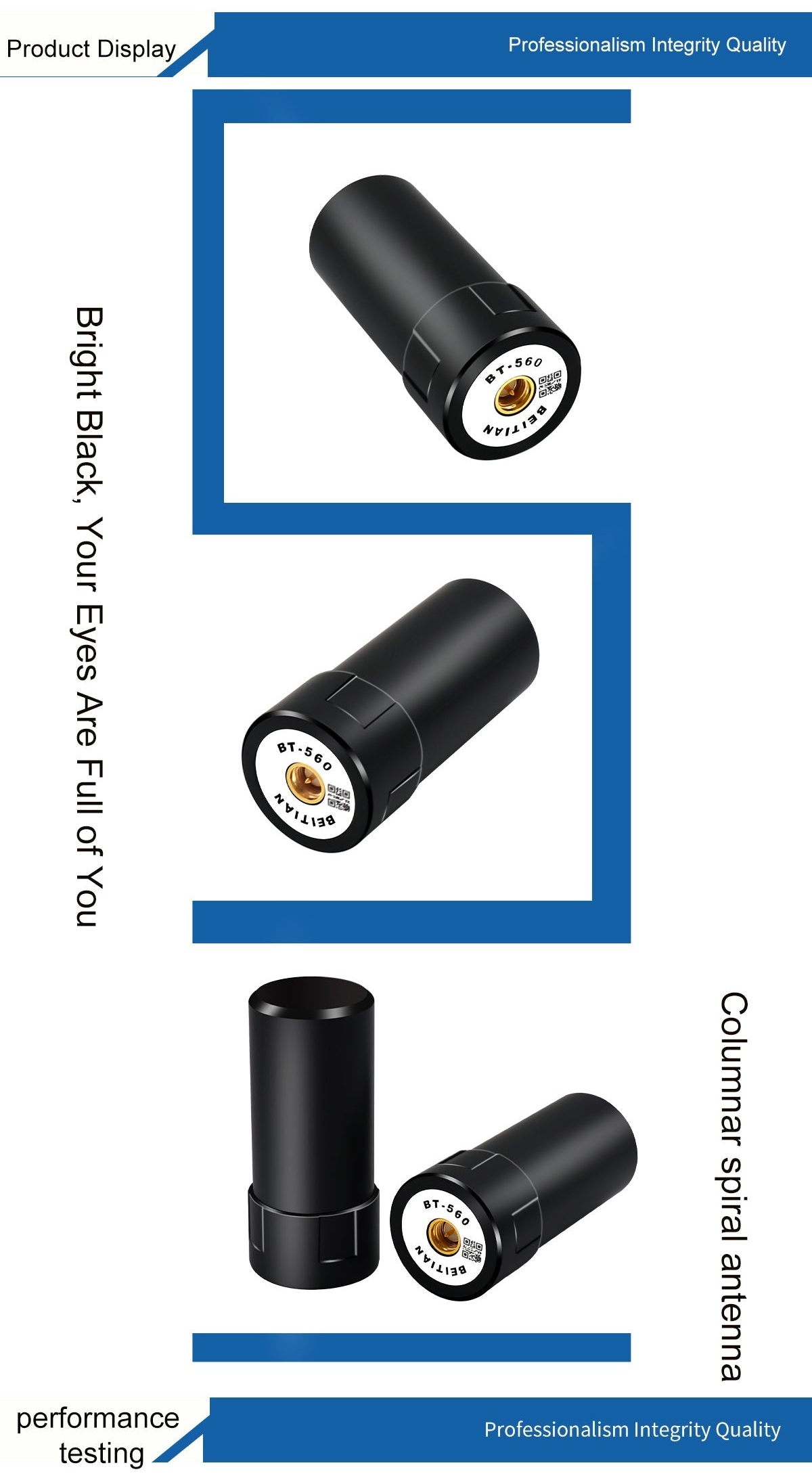

Multiple angles of BT-series cylindrical spiral antenna in black finish with SMA connector end view

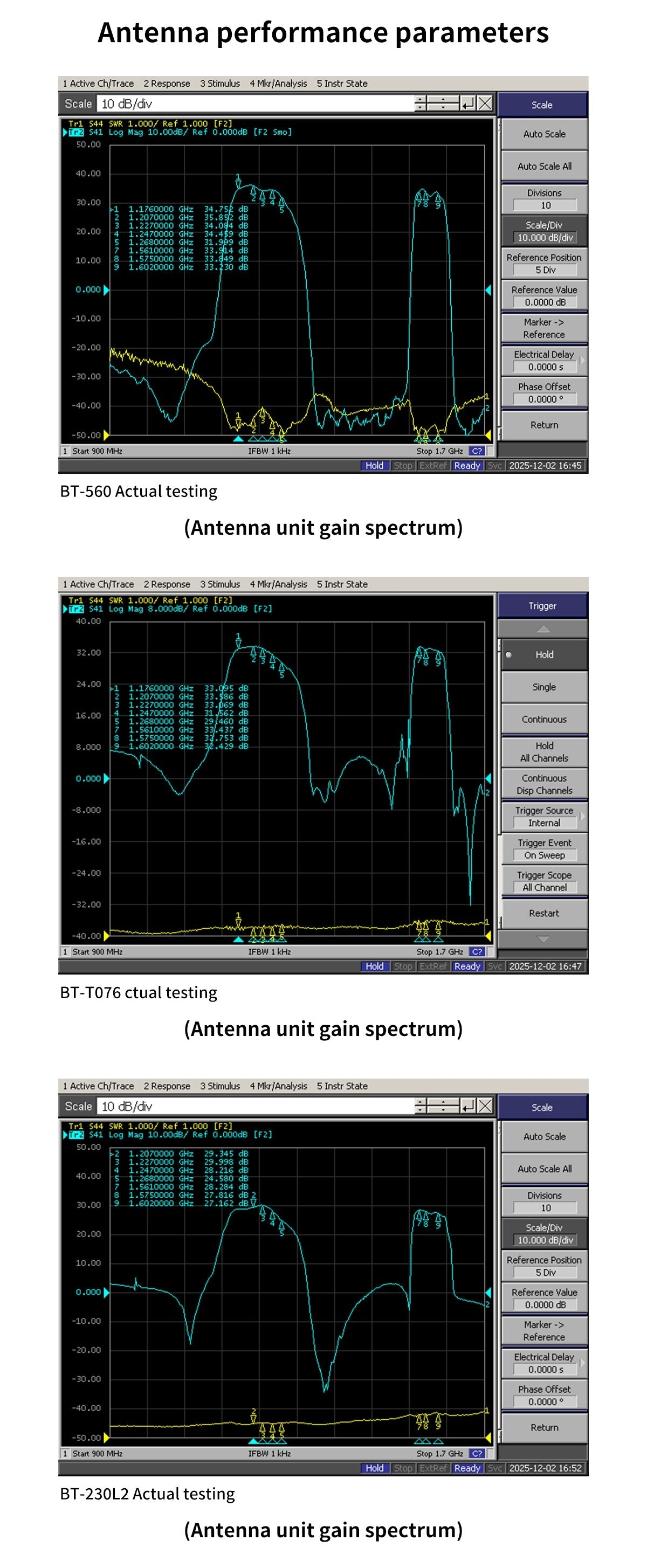

Antenna performance parameter screenshots showing unit gain spectrum test plots for several BT-series models

Gewinnspektrum-Testdiagramme bieten einen schnellen Überblick darüber, wie verschiedene BT-Serie Varianten in ihren vorgesehenen Bändern abschneiden.

GNSS application scenarios graphic for hydrographic surveys and geodesy/geodetic surveying environments

Häufige Anwendungsfälle umfassen hydrographische Vermessungen und geodätische Feldarbeiten, bei denen ein stabiler Satellitenempfang erforderlich ist.
