Beitian BV-57D Marine GNSS/AIS Receiver w/ RS-232 DB9

Übersicht

Der Beitian BV-57D ist ein Marine GNSS Schiff Automatisches Identifikationssystem Empfänger mit integriertem Keramikantenne und GNSS Moduldesign. Bitte bestätigen Sie, ob das UBX- oder NMEA-Protokoll beim Kauf erforderlich ist; das Modul verwendet standardmäßig das UBX-Protokoll.

Hauptmerkmale

Neuer Multi-Konstellations-Einzel-Frequenz-Chip GNSS Marine-Navigations- und Timing-Empfänger
Antenne und Modul integriert (All-in-One-Design)
Multi-System-Signale
Niedriger Stromverbrauch
Hochleistungs-Ausgang (Standard-Baudrate 115200 bps; Standard-Aktualisierungsfrequenz 1 Hz)
Mehrere Funktionen: verwendet für verschiedene Industrieausrüstungen wie Marine-Schiffe, Basisstations-Timing, Fahrtests und unbemannte Boote

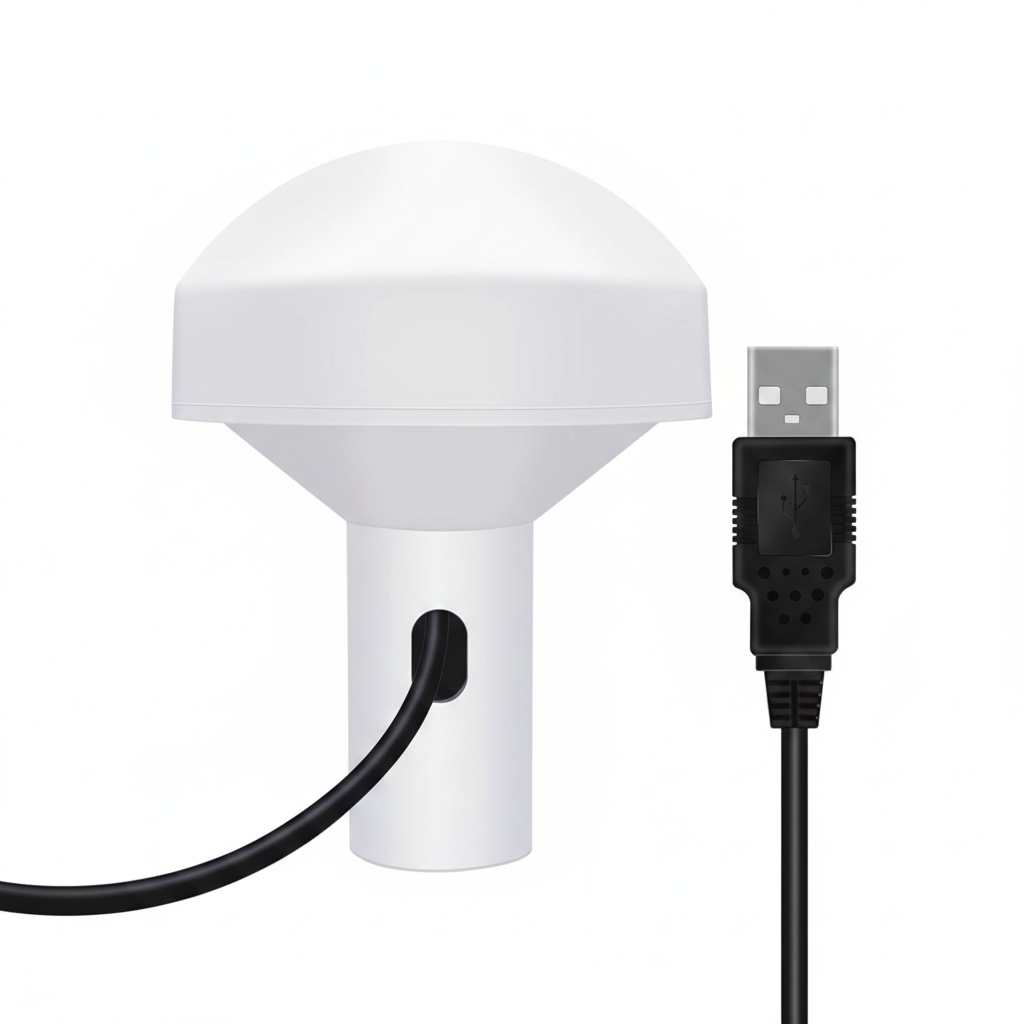

Mehrere Verbindungsinterfaces: USB, DB9, vier freiliegende Drähte und andere Anschlüsse (Ausgangslevel-Muster variieren je nach Anschlussart)

Technische Daten

&-159 dBm

Modell	BV-57D
Chip	B1300Y
Arbeitsmodus	GPS L1, BDS B1, GALILEO E1, QZSS L1, SBAS L1
Kanal	100
Empfindlichkeit (Tracking & Navigation)	-163 dBm
Empfindlichkeit (Wiedererlangung)
Empfindlichkeit (Kaltstart)	-148 dBm
Empfindlichkeit (Warmstart)	-159 dBm
Horizontale Positionsgenauigkeit	2.0 m CEP
Geschwindigkeitsgenauigkeit	0,1 m/s CEP
Kaltstart	28 s
Warmstart / Heißstart	1 s
AGPS Zeit bis zum ersten Fix	1.5 s
Baudrate (bps)	9600~2000000 bps, Standard 115200 bps, unterstützt den Schlafmodus
Ausgangsniveau	RS-232 Niveau
Ausgangsprotokoll	NMEA
NMEA-Aussage	RMC, VTG, GGA, GSA, GSV, GLL
Aktualisierungsrate	1~10 Hz (Standard: 1 Hz)
FLASH	Unterstützt; Konfiguration kann geändert werden; geht bei Stromausfall nicht verloren
Arbeitsbeschränkungen (Hoch)	50.000 m
Arbeitsbeschränkungen (Geschwindigkeit)	500 m/s
Arbeitsbeschränkungen (Gravitationsbeschleunigung)	<4 g
Versorgungsspannung	Gleichspannung 9,0 V-34,0 V, Typisch: 12,0 V
Strom	20 mA / 12.0 V
Abmessungen	Φ96 mm * 124 mm
Gewicht	260 g
Anschluss	DB-9 weibliche Schnittstelle
Kabellänge	3 Meter
Fest	DIY
Betriebstemperatur	-40 C ~ +85 C
Lagertemperatur	-40 C ~ +105 C

DB9 Pin-Beschreibung

Schnittstelle	PIN	Name	I/O	Beschreibung
DB-9 Weiblich	9	VCC	I	DC 9.0 V-34.0 V Versorgungseingang, Typisch: 12.0 V
DB-9 Weiblich	2	TX	O	RS-232 serielle Datenausgabe
DB-9 Weiblich	3	RX	I	RS-232 serielle Dateneingabe
DB-9 Weiblich	5	GND	G	Erde

Anwendungen

Ozeanschiff
Basisstationstiming
Fahrprüfung
Unbemanntes Schiff

Was ist enthalten

Ausgewählte Empfängerserie x1

Für Produktauswahl und After-Sales-Support kontaktieren Sie https://rcdrone.top/ oder [email protected].

Details

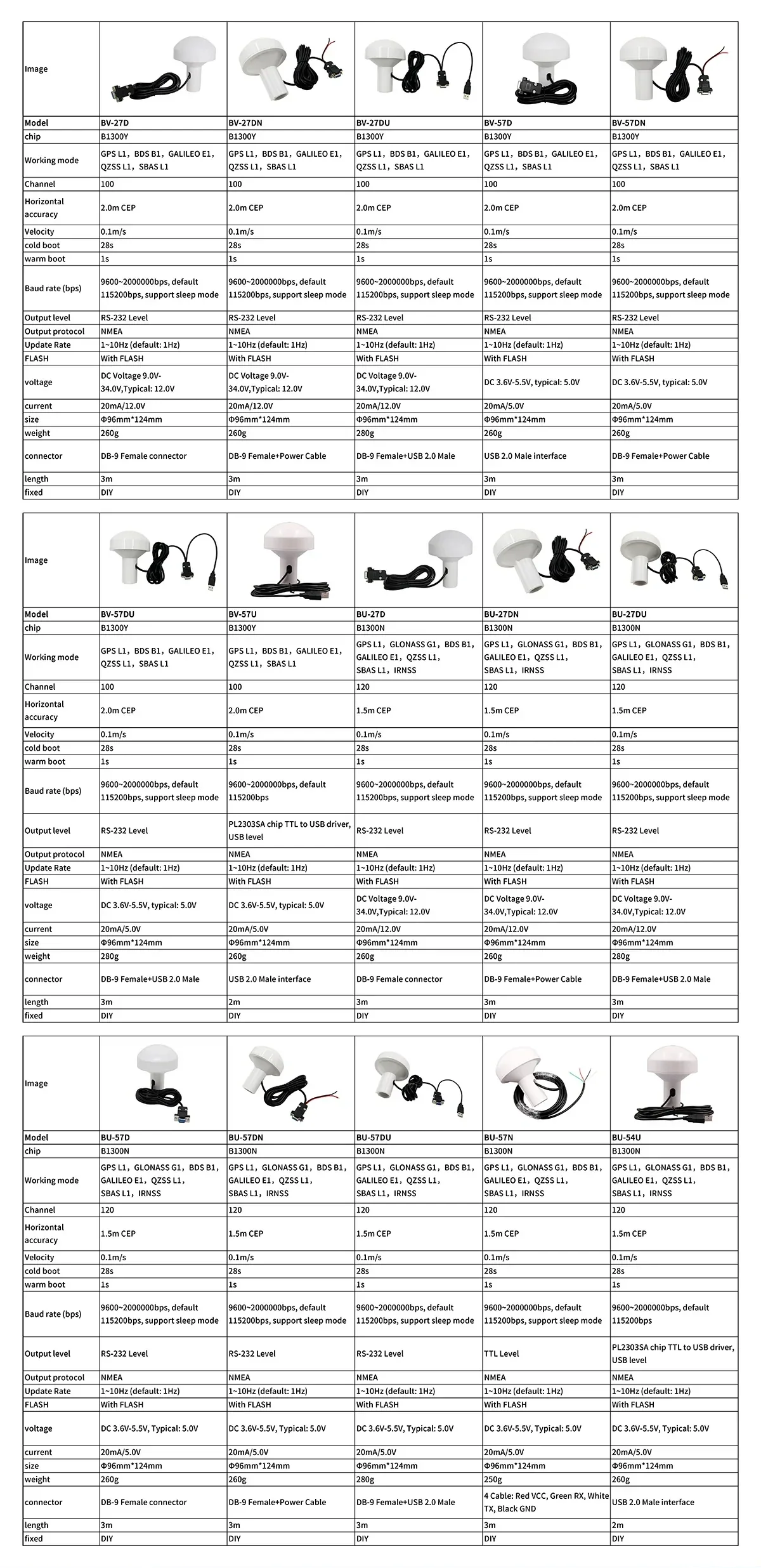

Comparison chart of Beitian GNSS receiver/antenna models and specifications for different mounting styles

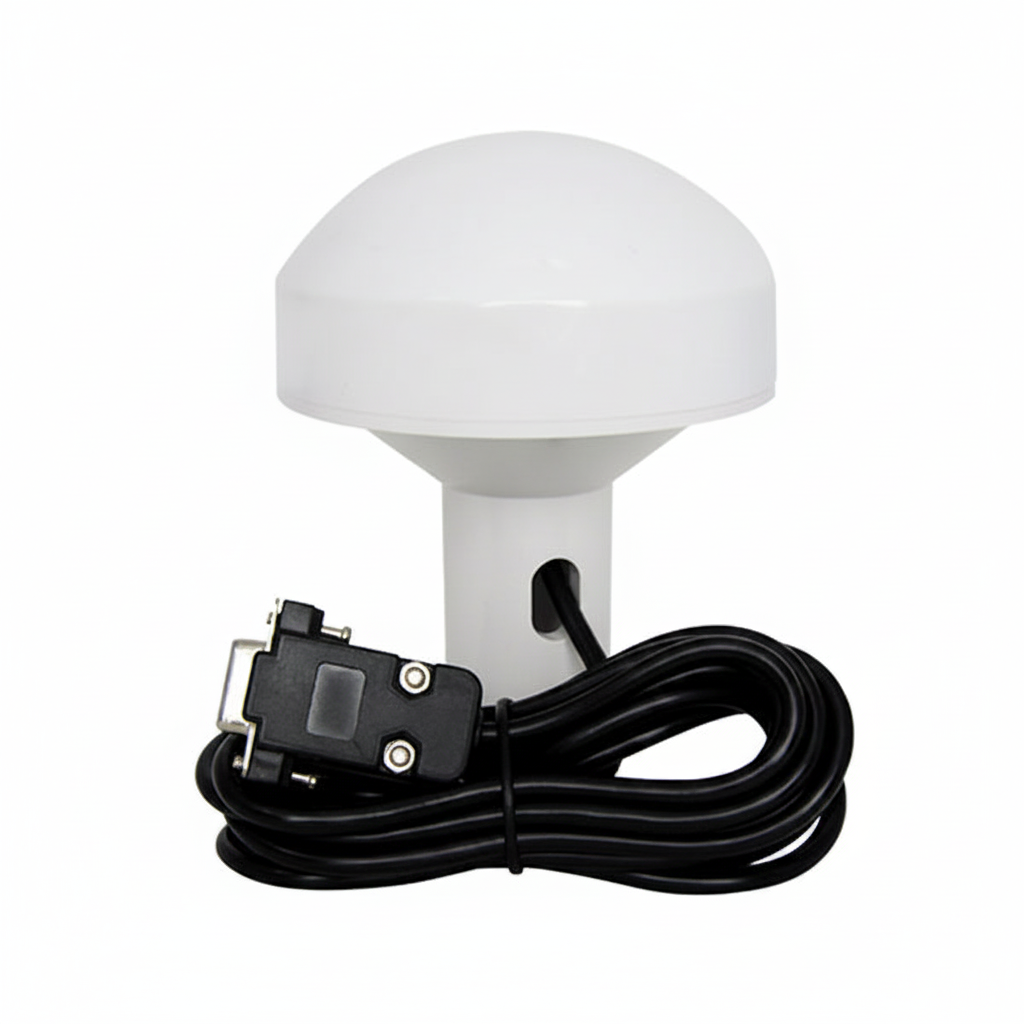

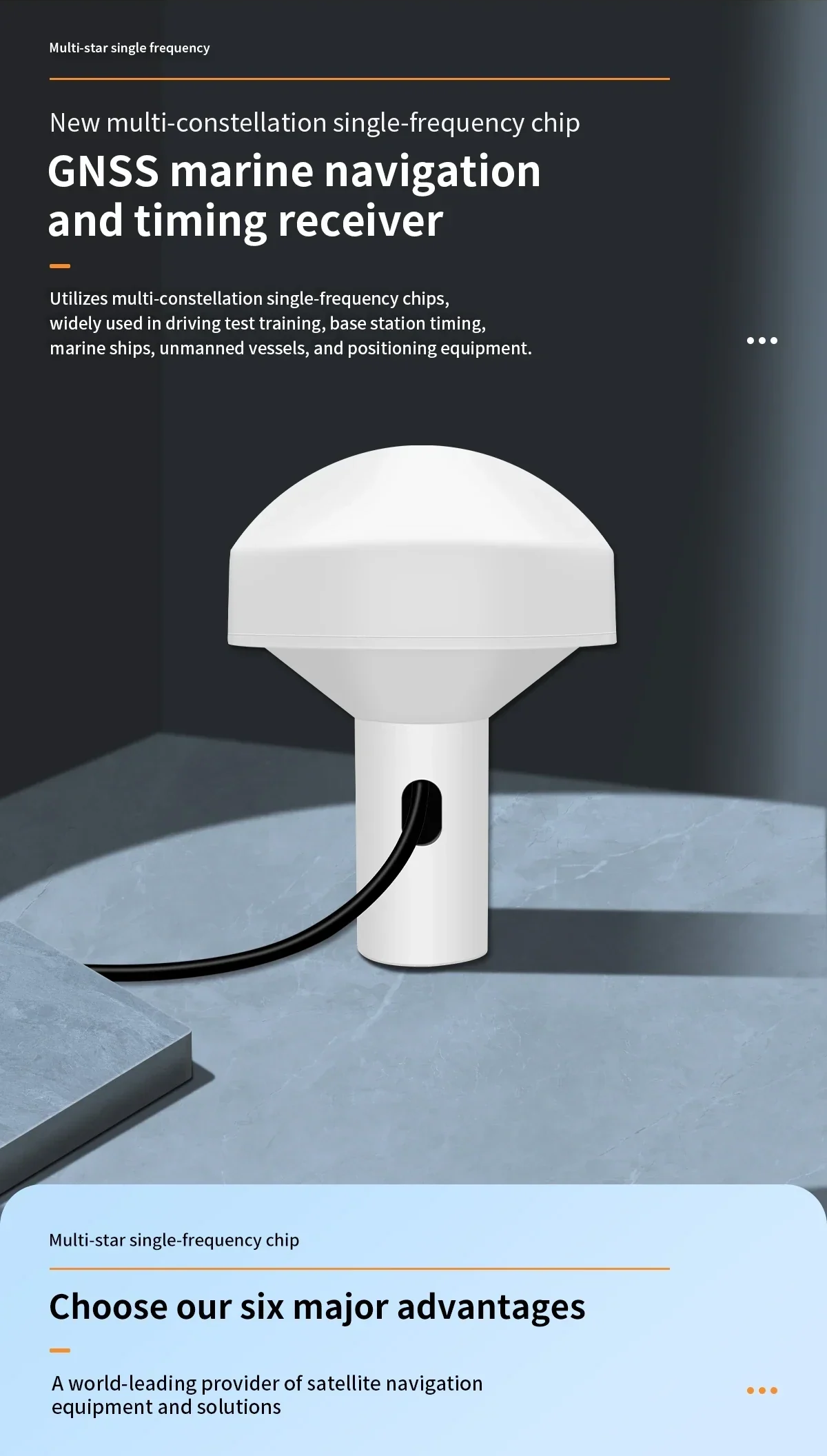

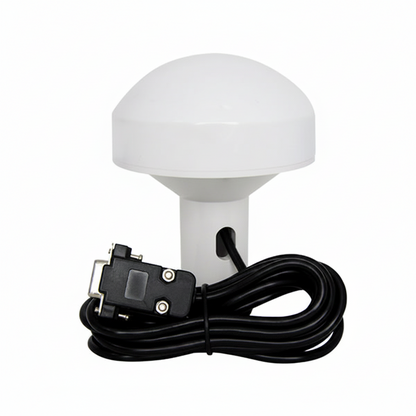

Beitian BV-57D marine GNSS navigation and timing receiver with integrated ceramic antenna and attached cable

Ein All-in-One-Marine-GNSS-Empfängerdesign kombiniert die Antenne und das Modul für eine einfachere Installation.

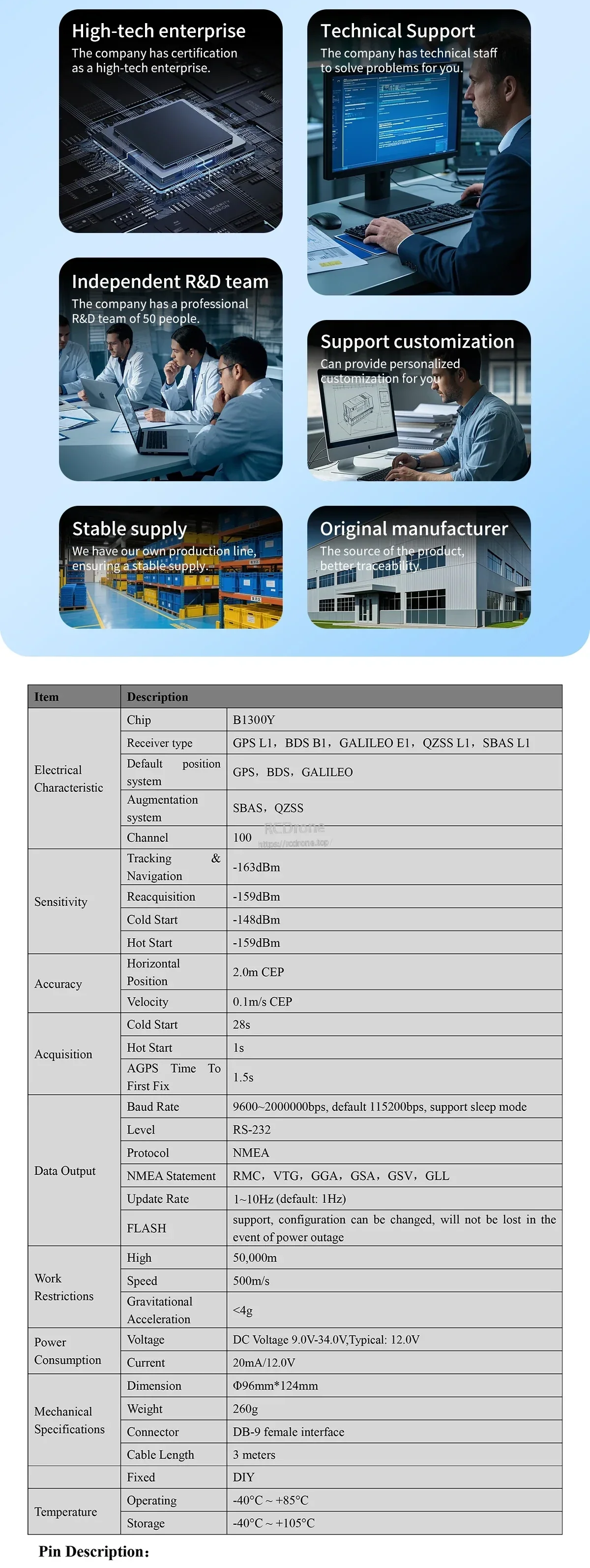

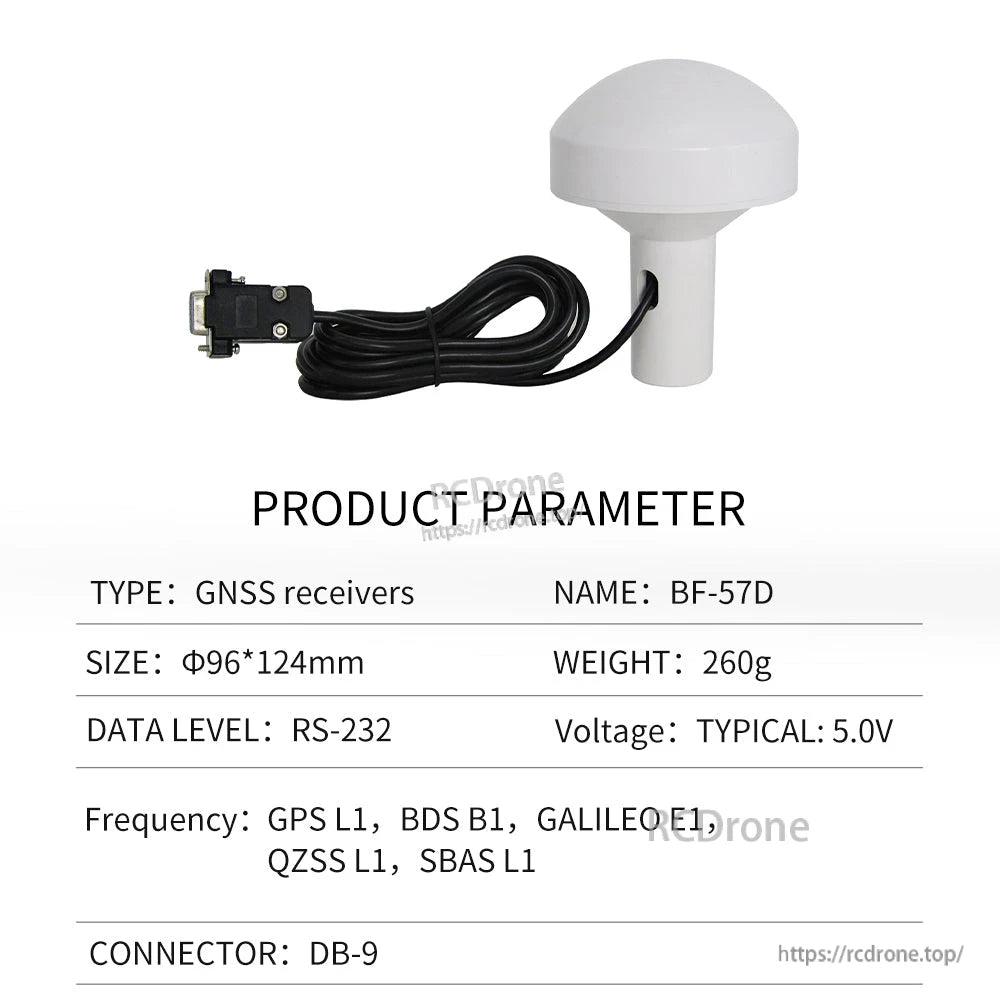

Beitian BV-57D product highlights (R&D, customization, stable supply) with key specification table

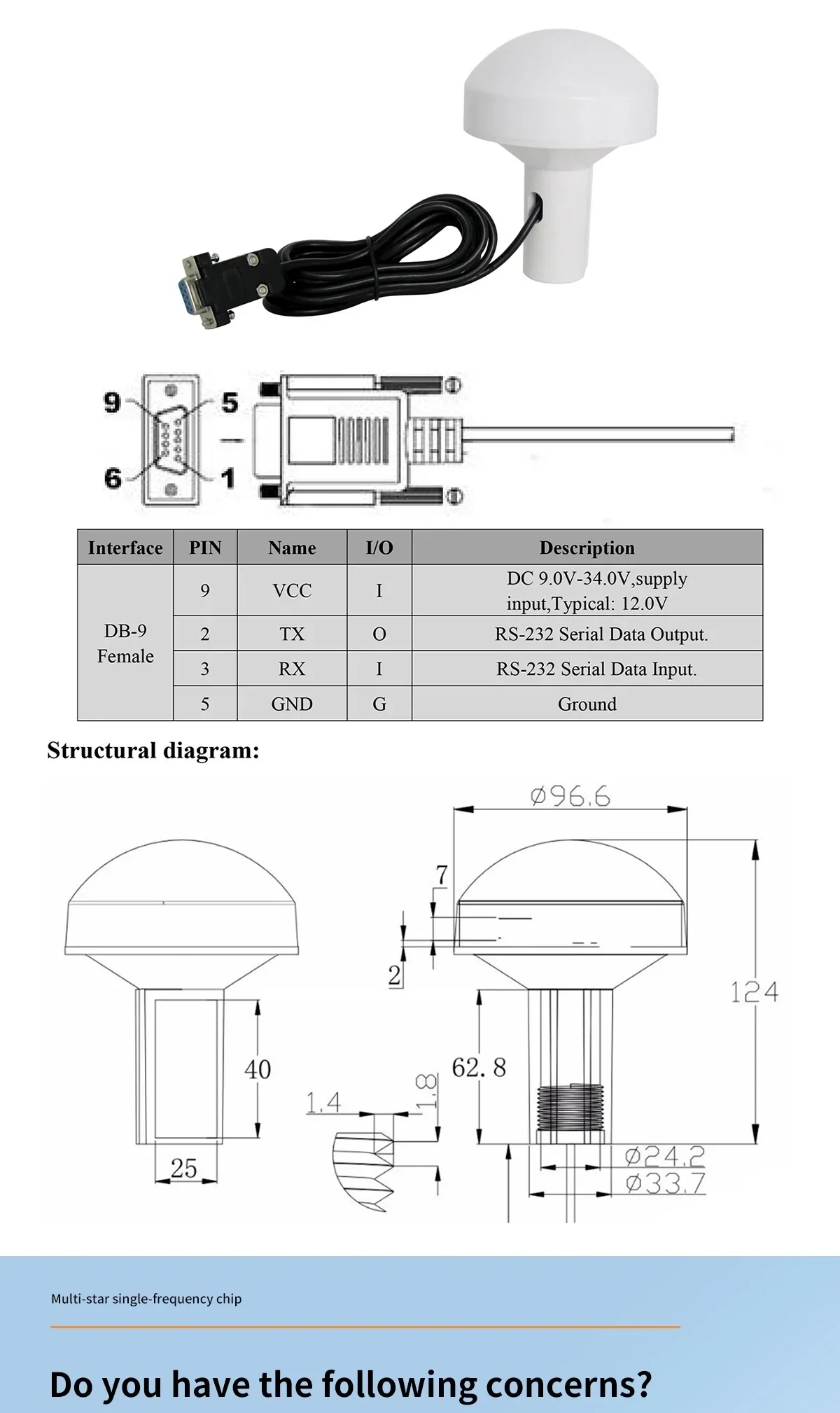

BV-57D DB9 RS-232 pinout (VCC/TX/RX/GND) with structural drawing and overall dimensions

DB9 RS-232 Verdrahtung und mechanische Abmessungen helfen, die Passform und die Strom-/Seriellverbindungen vor der Installation zu bestätigen.

Graphic listing common GPS integration issues: external antenna needs, accuracy limits, weak signal, low quality

BV-57D feature icons for multi-system GNSS signals, low-power operation, high-performance output, multiple uses

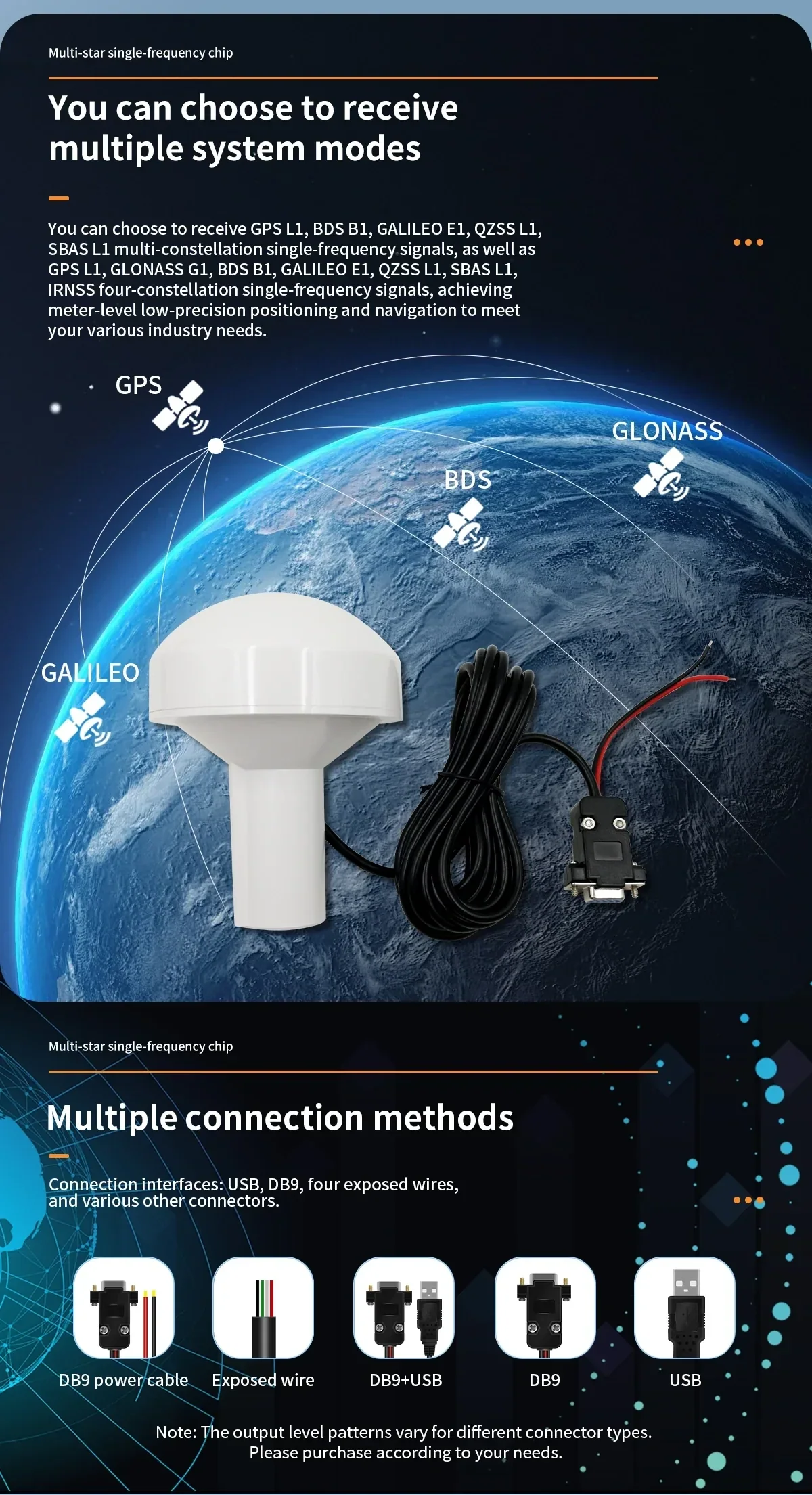

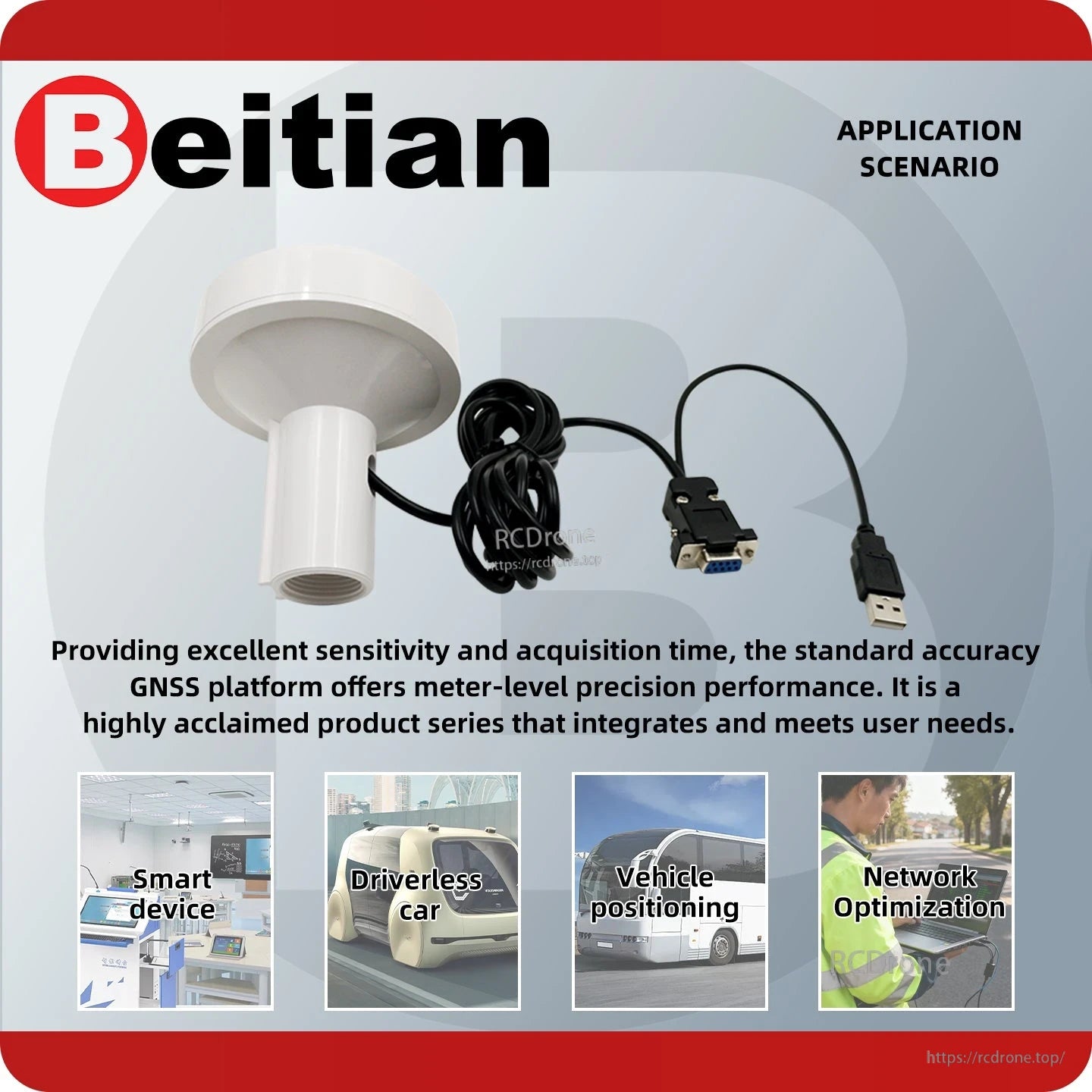

BV-57D GNSS receiver with constellation support (GPS/BDS/GLONASS/Galileo) and connection interface options

Multi-Konstellationsempfang und mehrere Verbindungsmethoden unterstützen eine flexible Integration in maritimen und industriellen Geräten.

High-performance output and product dimensions graphic with cable construction close-ups

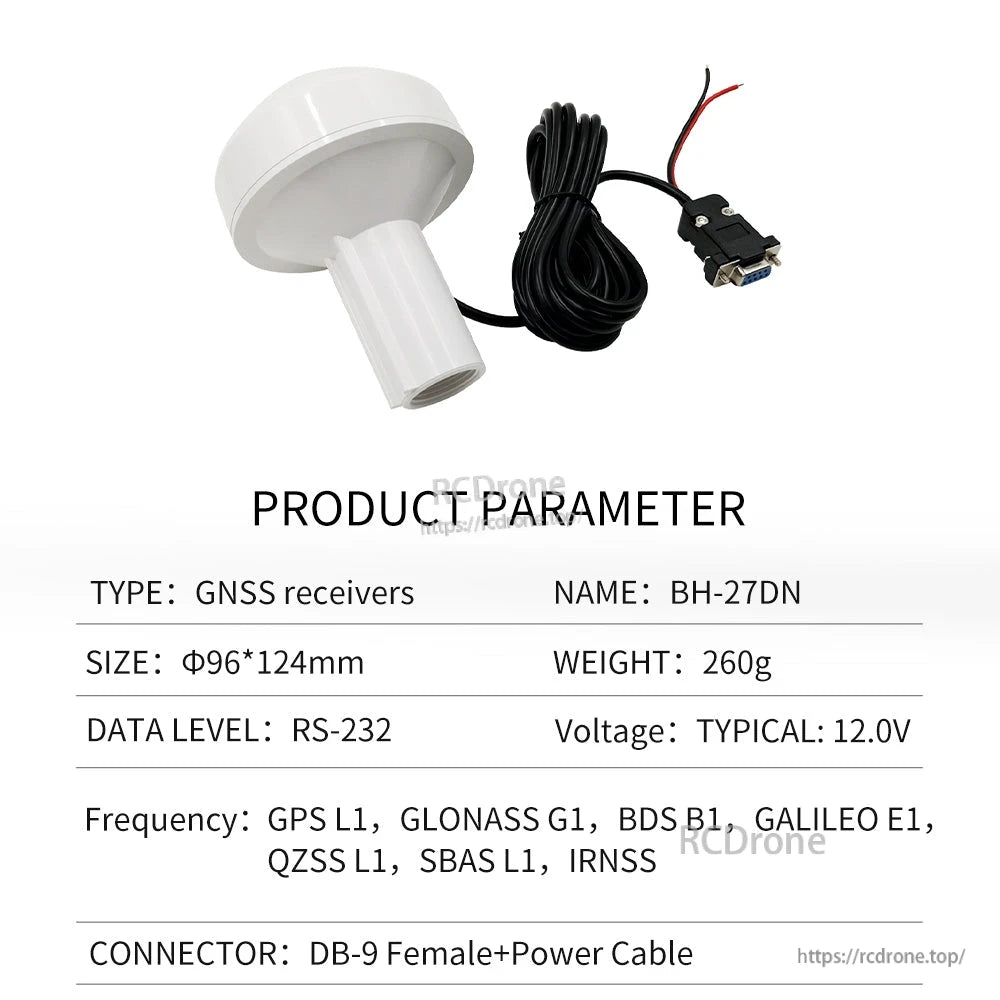

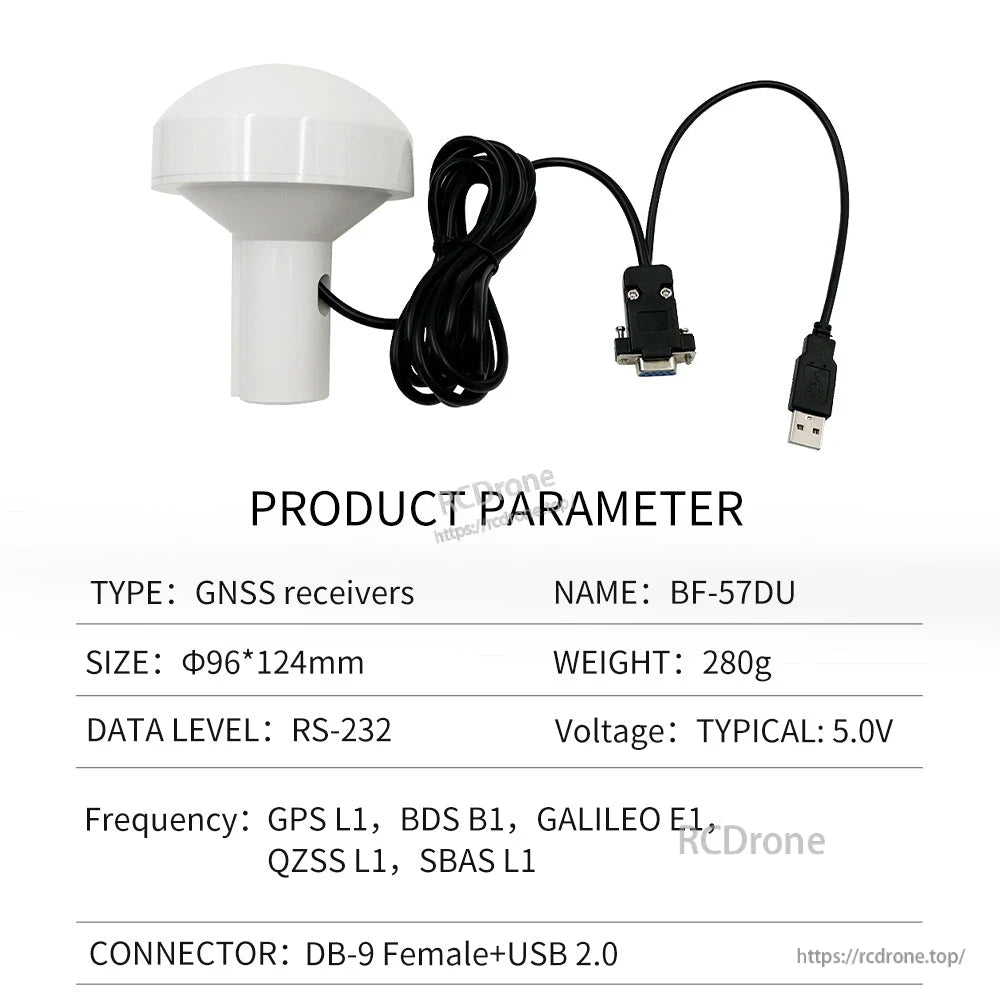

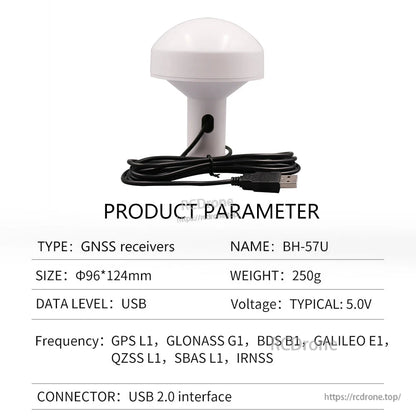

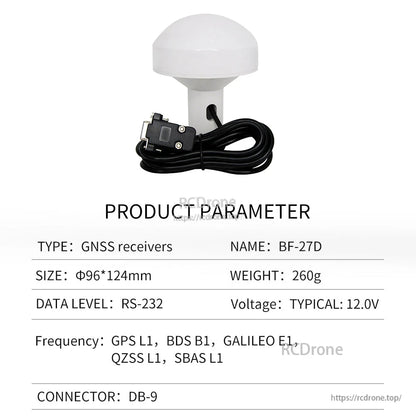

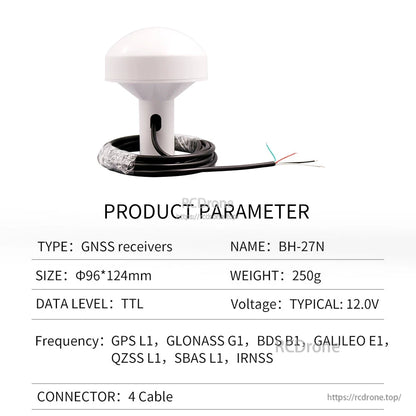

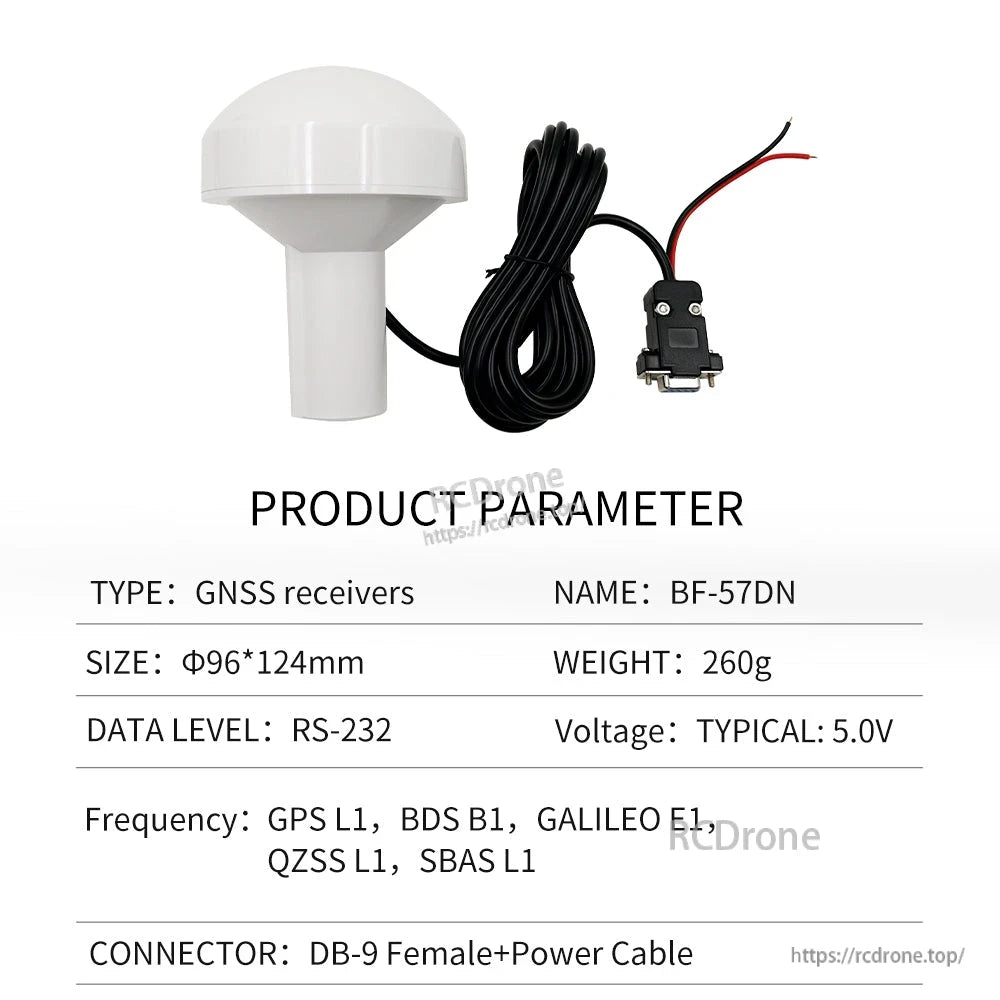

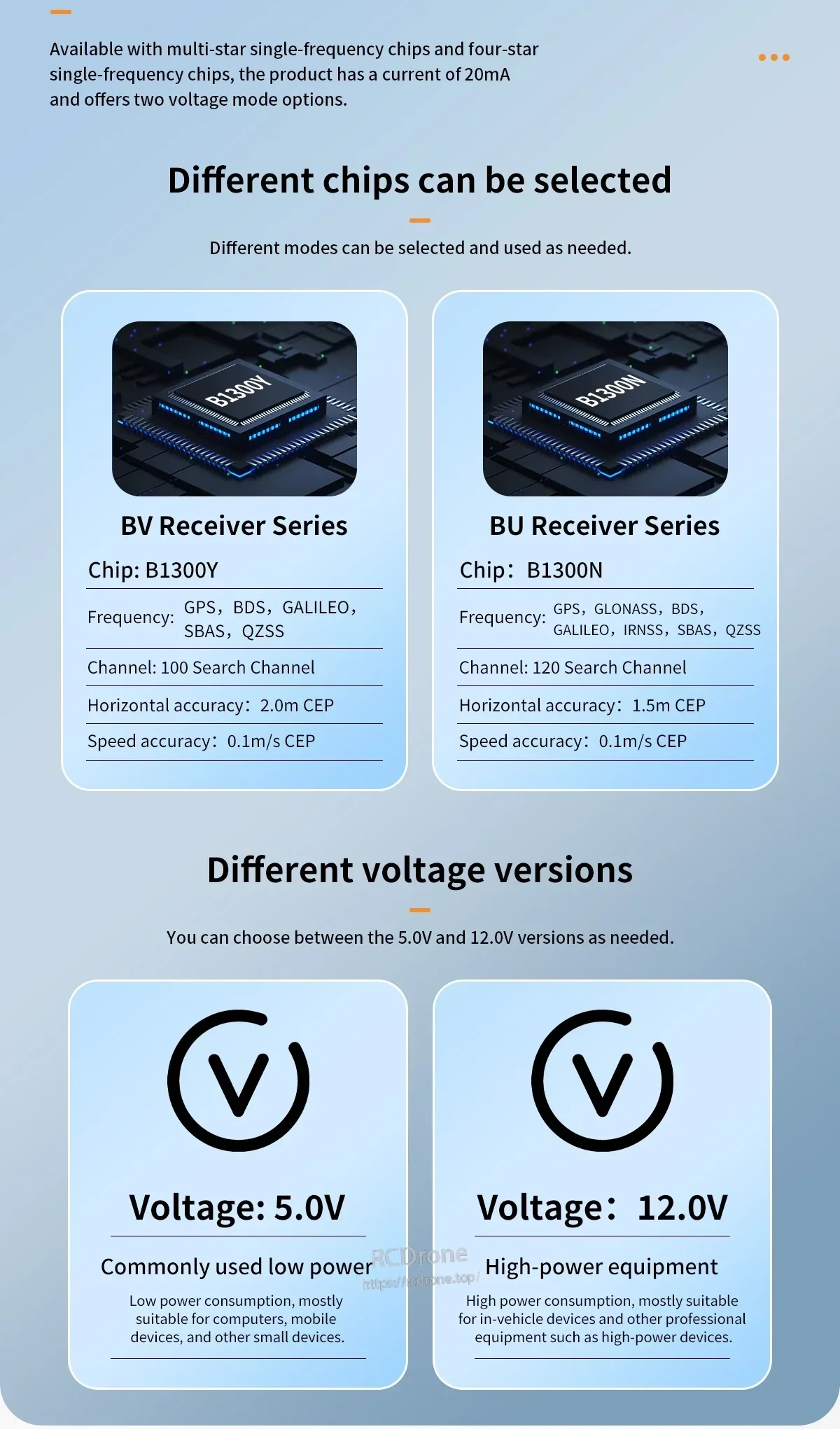

Receiver series options showing B1300Y vs B1300N chips and 5.0V vs 12.0V voltage versions

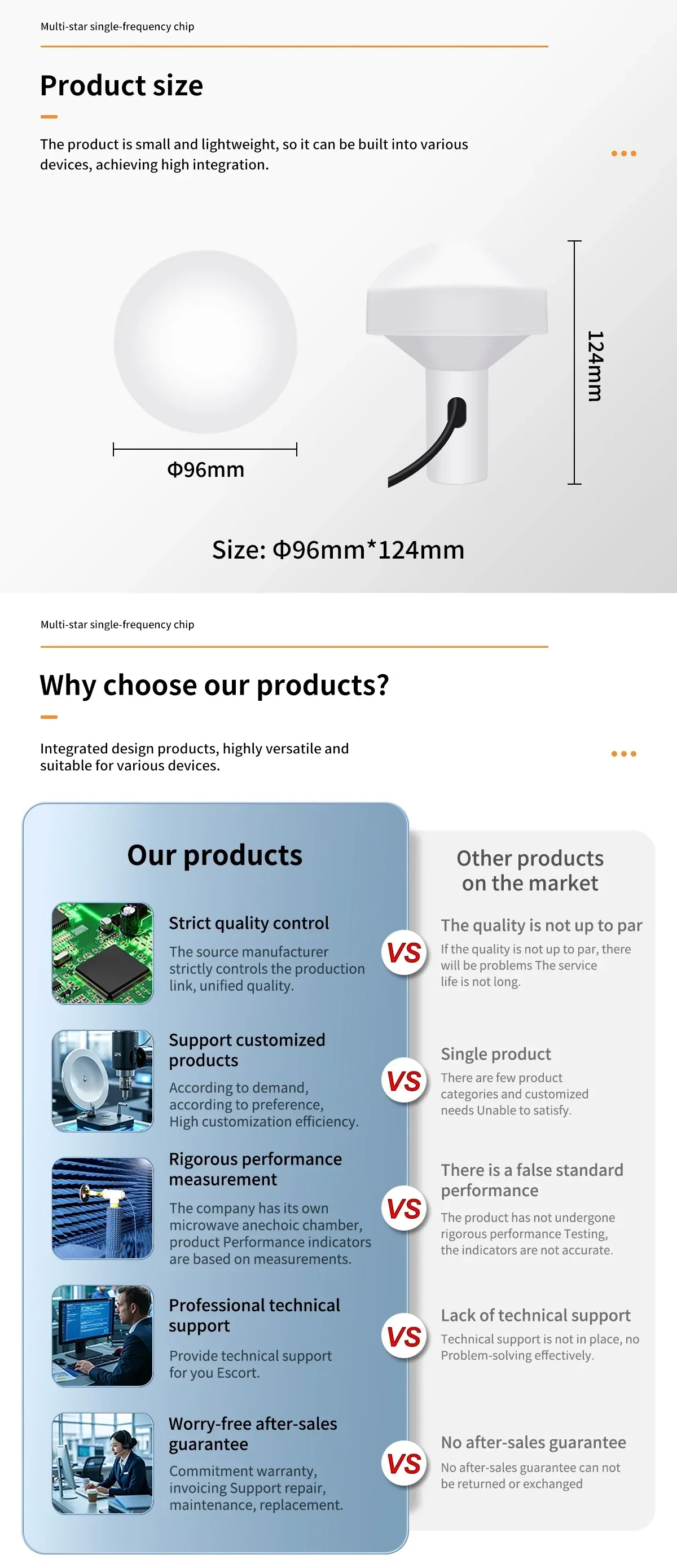

BV-57D size graphic (Φ96 mm × 124 mm) with comparison of product advantages vs other products

Kompakte Abmessungen erleichtern die Montage des Geräts auf Booten und Geräten, wo der Platz begrenzt ist.

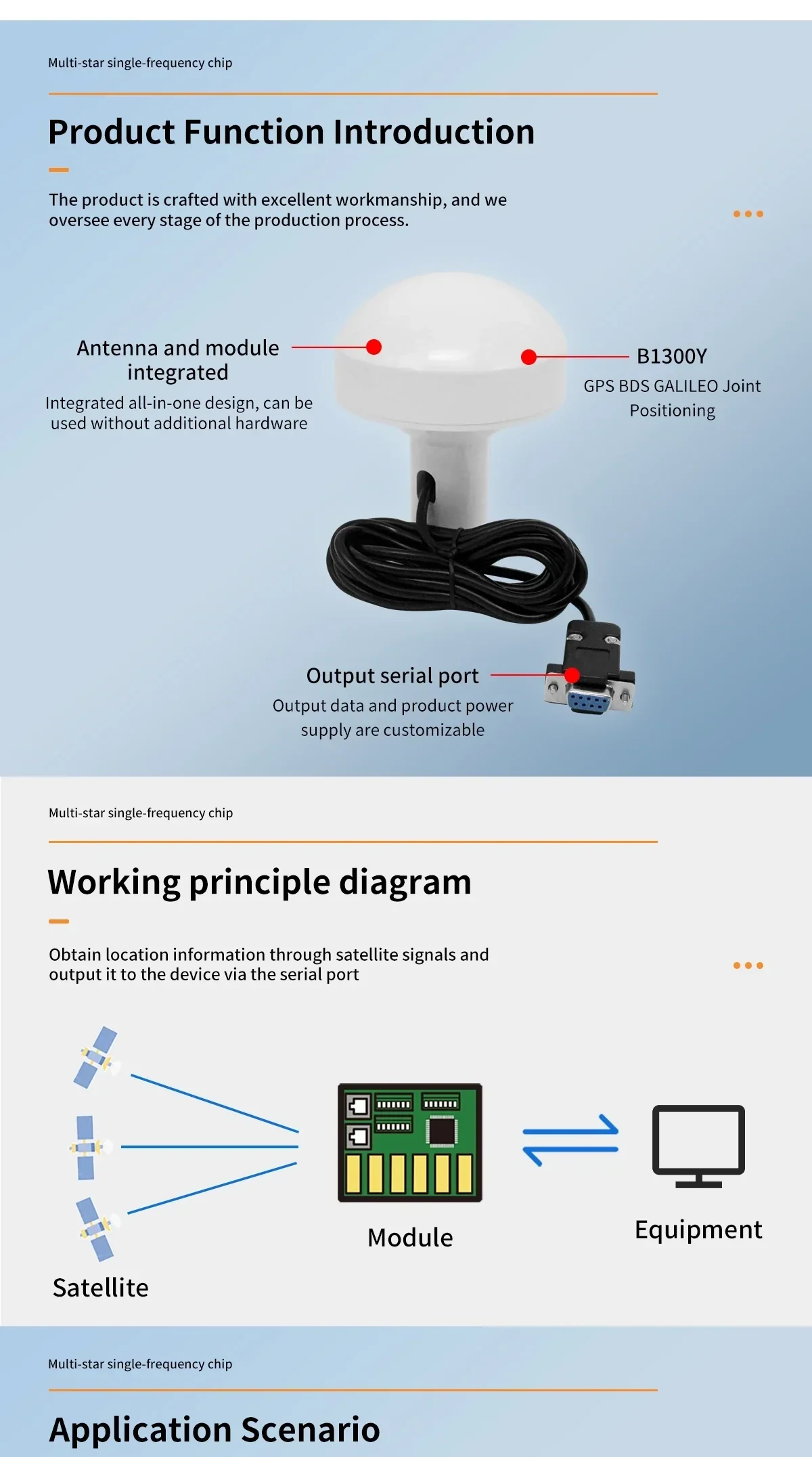

BV-57D function overview labeling integrated antenna/module and RS-232 serial port plus working principle diagram

Serielle Datenausgabe über RS-232 unterstützt gängige GNSS-Workflows, von der Positionierung bis zur Zeitmessung, unter Verwendung von Satellitensignalen.
