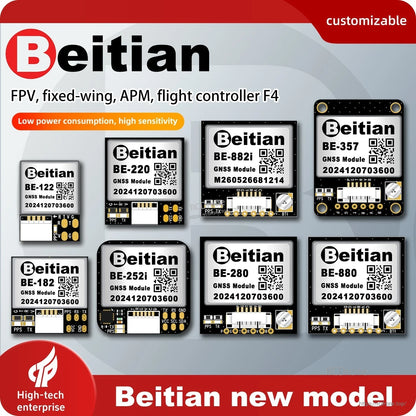

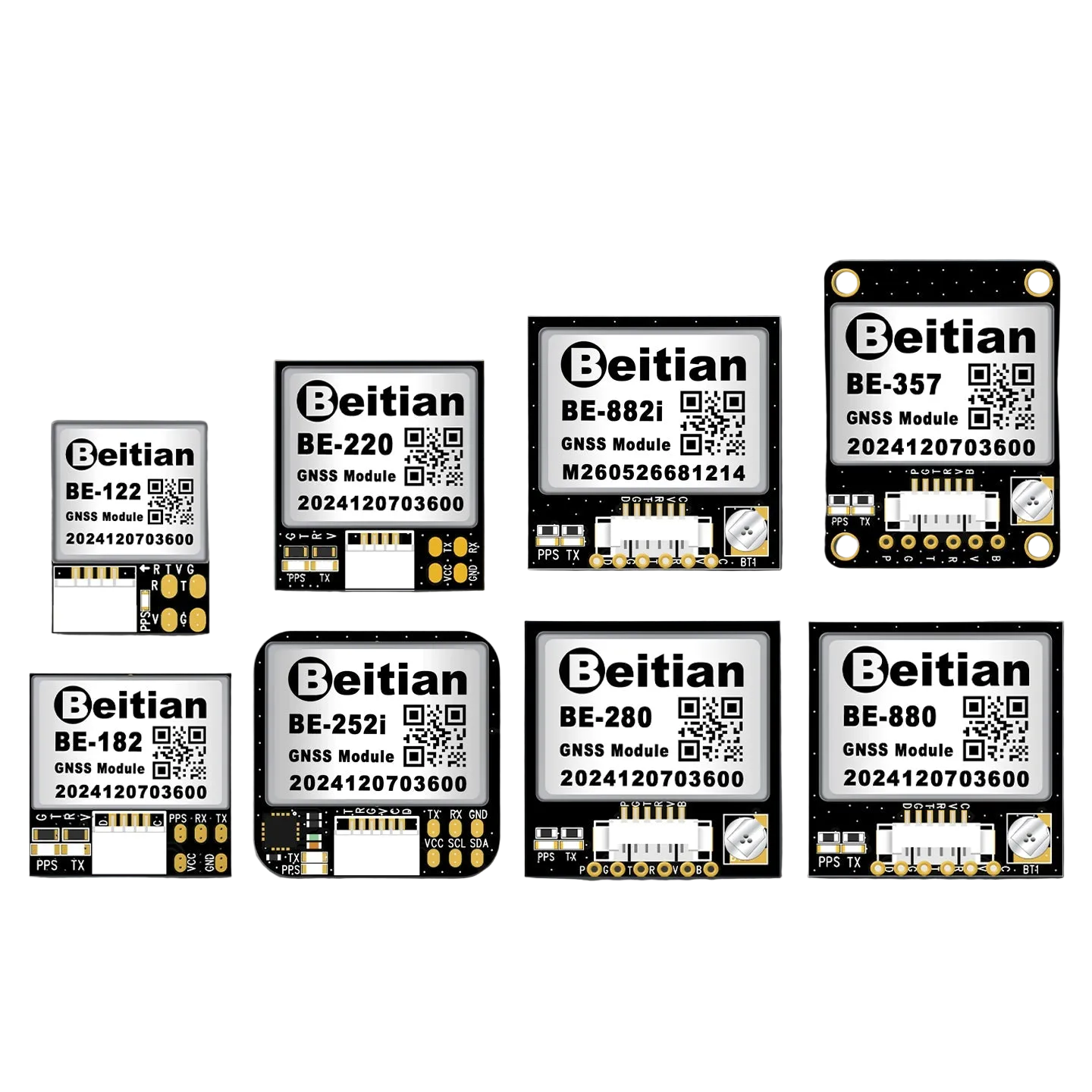

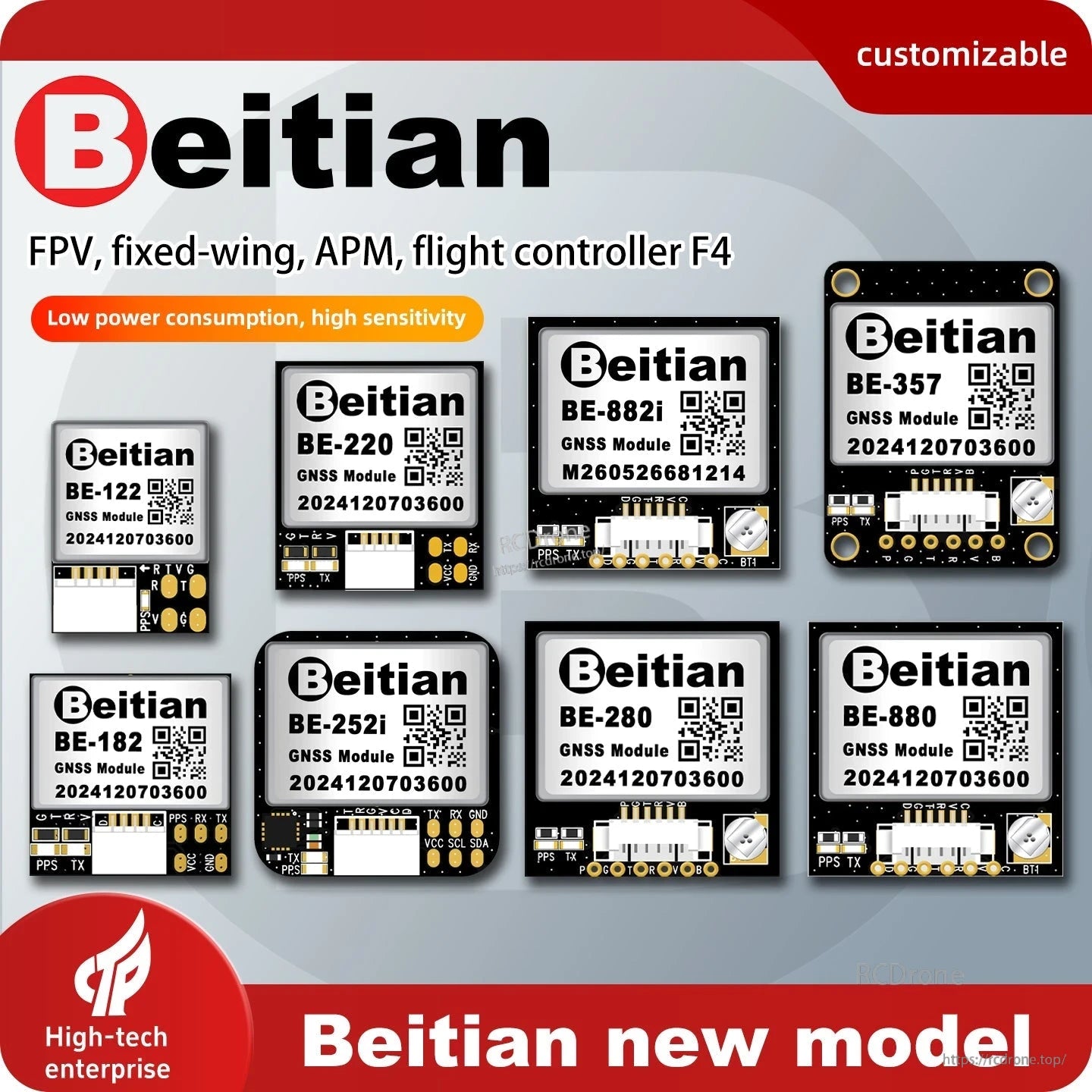

  • Beitian BE series GNSS module lineup with FPV and fixed-wing use callout

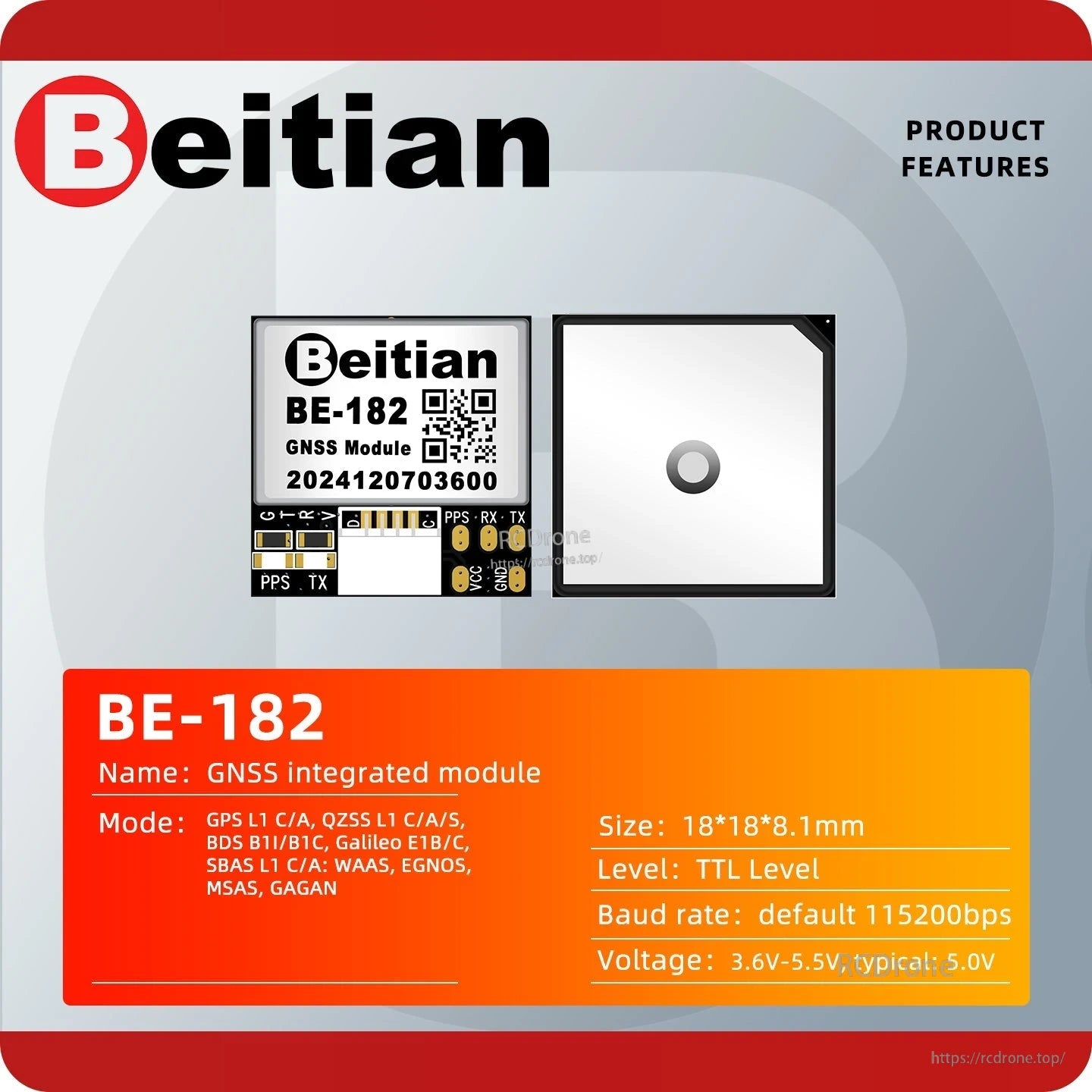

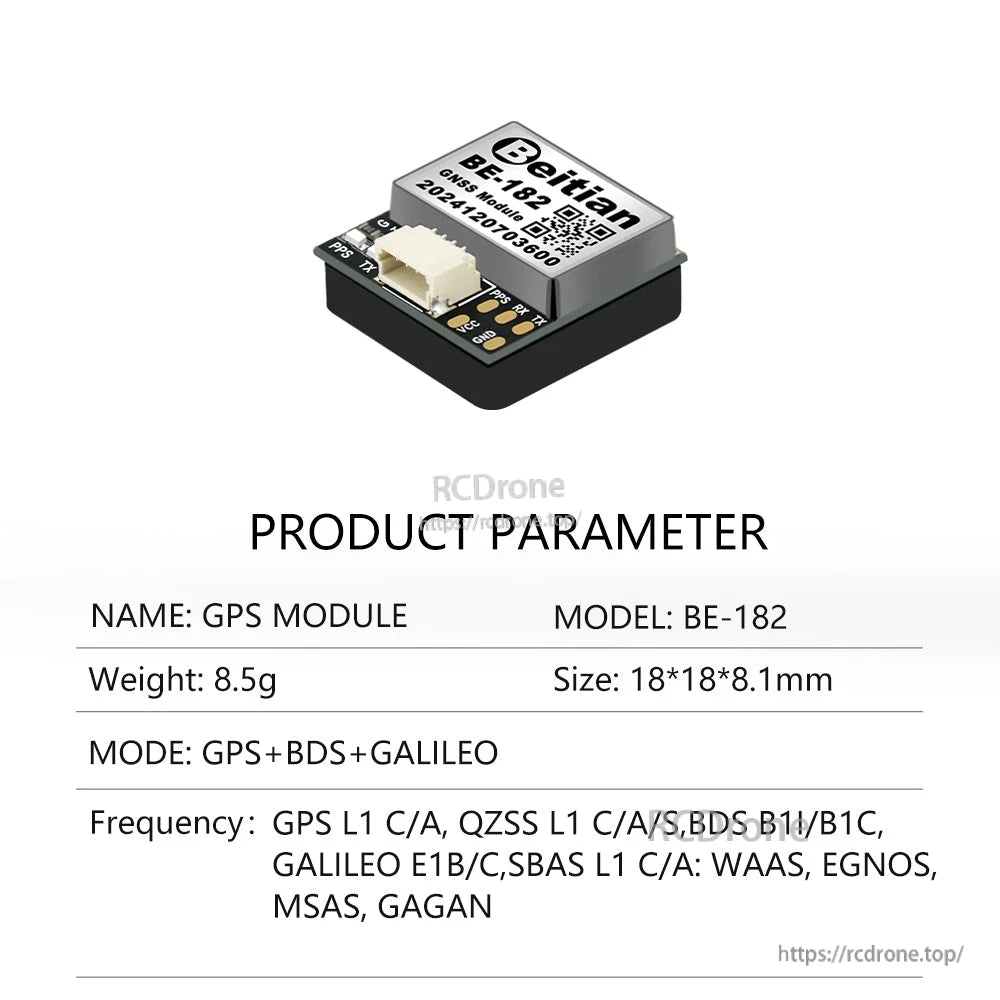

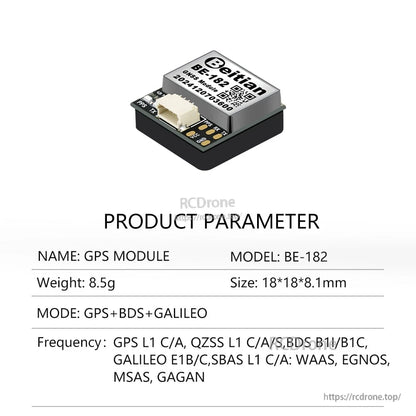

  • Beitian BE-182 GNSS module specification graphic with size, voltage, and TTL level
  • Beitian GNSS module application scenario graphic for drone, car, scooter, and handheld use

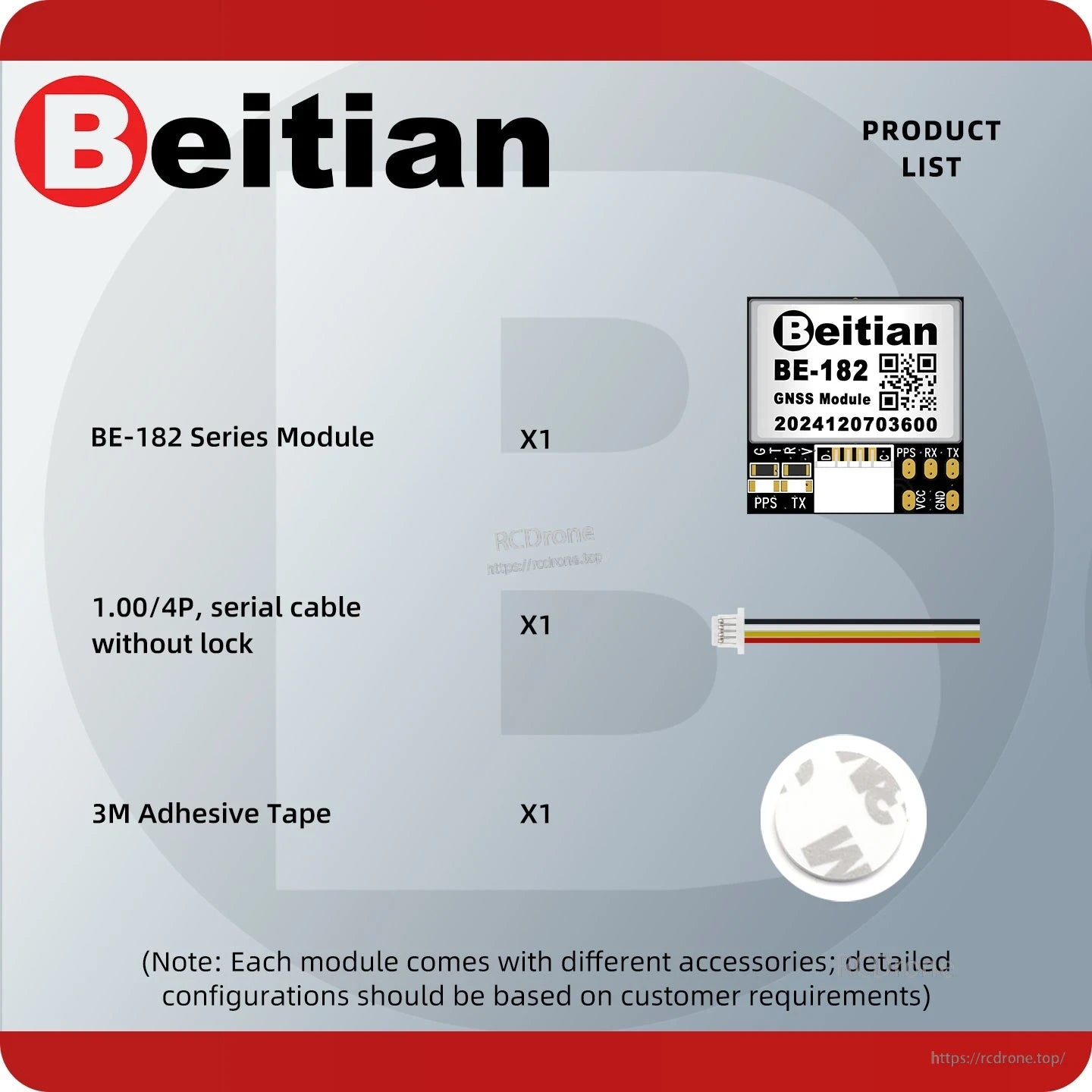

  • Beitian BE-182 package contents graphic showing module, serial cable, and adhesive tape

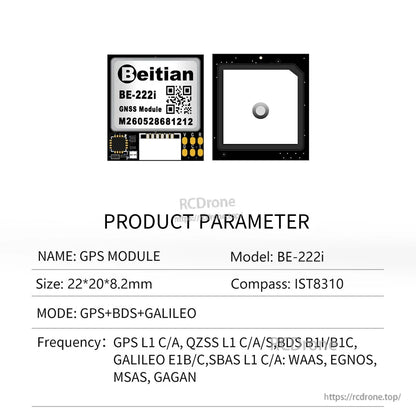

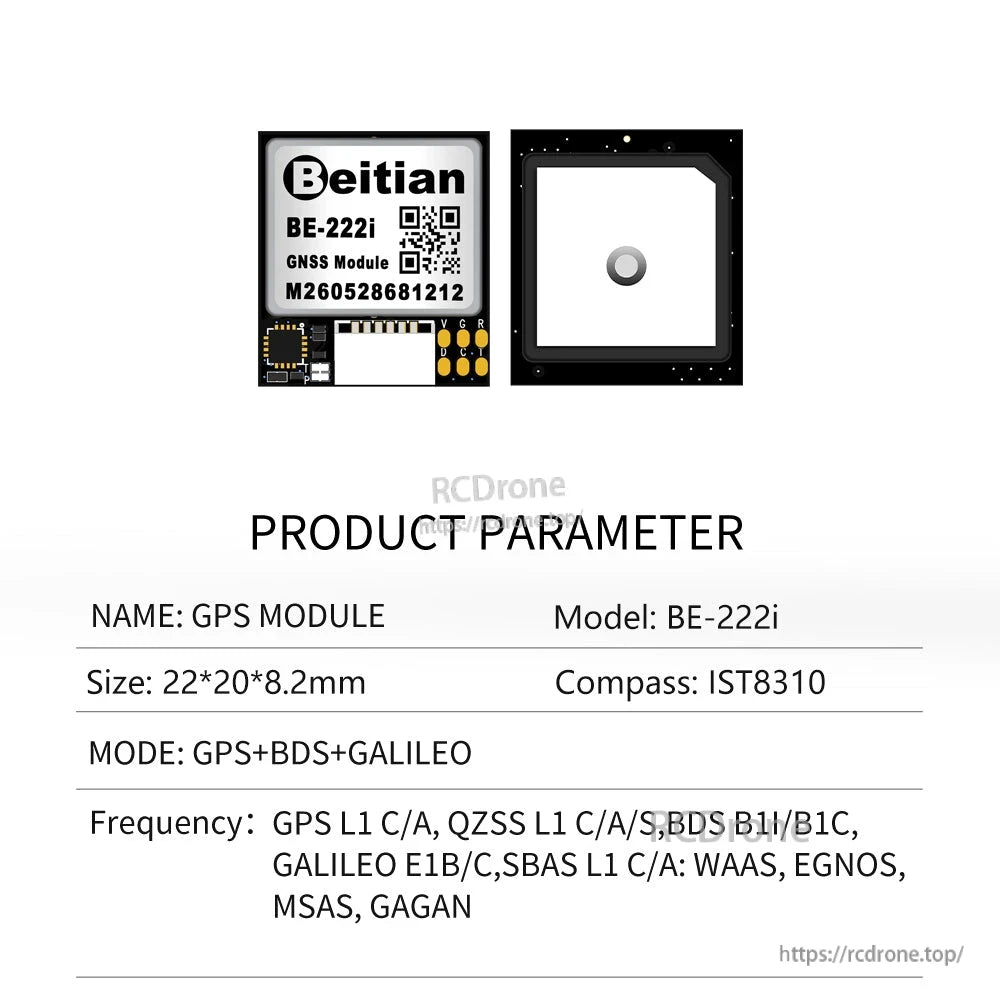

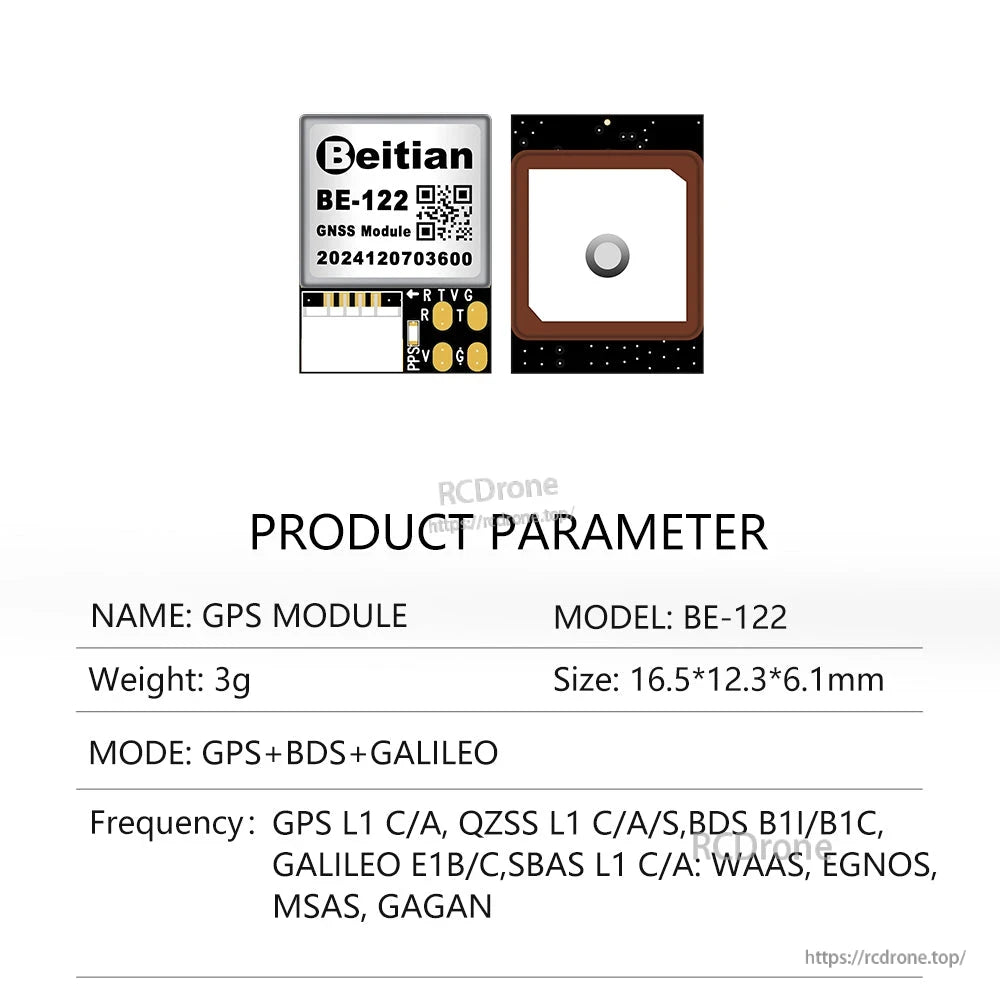

  • Beitian BE-122 GNSS module product parameter sheet with front and rear views
1 7

Beitian BE-280 (M10050) TTL GNSS-Empfängermodul GPS+BDS+Galileo für RC FPV Drohne/Flächenflugzeug, 1PPS

Beitian BE-280 (M10050) TTL GNSS-Empfängermodul GPS+BDS+Galileo für RC FPV Drohne/Flächenflugzeug, 1PPS

Beitian

$19.74 USD
$19.74 USD
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
Modell
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Vollständige Details anzeigen

Übersicht

Dieses Beitian TTL GNSS-Empfängermodul ist für hochpräzise Positionierungsanwendungen konzipiert, einschließlich UAV & FPV-Drohnen, Flugsteuerung, Luftvermessung und Kartierung, Präzisionslandwirtschaft, geodätische Vermessung, Deformationsüberwachung, maritime Navigation, Fahrzeugpositionierung, industrielle IoT, Zeitsynchronisation, Robotik, Arduino DIY und andere hochpräzise Positionierungsbereiche.

Modell (aus dem bereitgestellten Text): BE-180 / BE-220 / BE-250 / BE-280 / BE-357 / BE-882 / BE-882i

Hauptmerkmale

  • Positionierungsmethode angezeigt: GPS + BDS + GALILEO
  • Horizontale Genauigkeit angezeigt: 2,0 m CEP (siehe auch Abschnitt mit Testergebnissen)
  • Tracking-Sensitivität angezeigt: -166 dBm
  • NMEA-0183-Positionierungsausgangsunterstützung (Beispiel-NMEA-Nachrichten unten aufgeführt)
  • Pi-Typ Antennen-Netzwerkdesign mit 50Ω Impedanzanpassung; Antennen-VSWR angegeben als < 1.6
  • Antenneerkennung und Kurzschlussschutzfunktionen, die für praktische Anwendungen angegeben sind
  • Industriegrad-Aussage: unterstützt heiße, warme und kalte Startbefehls Einstellungen; passt sich an verschiedene Standortspannungsanforderungen an

Technische Daten

Hauptleistungsindikatoren des BE-280 Moduls (Tabelle 1-1)

&-160dBm
Chip M10050
Empfängertyp GPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN
Standardpositionssystem GPS, BDS, GALILEO
Erweiterungssystem SBAS, QZSS
Kanal N/A
Tracking & Navigation (Empfindlichkeit) -166dBm
Wiedererfassung (Empfindlichkeit)
Kaltstart (Empfindlichkeit) -148dBm
Warmstart (Empfindlichkeit) -160dBm
Horizontale Position 2.0m CEP
Geschwindigkeit 0,05m/s
Dynamische Richtung 0,3 Grad
Zeitimpuls RMS 30ns; 99% 60ns
Kaltstart (Erfassung) 27s
Warmstart (Erfassung) 1s
Unterstützter Start (Erfassung) 1s
Baudrate 4800bps - 921600bps, Standard 115200bps
Level TTL-Level
Protokoll NMEA, UBX
NMEA-Nachrichten RMC, VTG, GGA, GSA, GSV, GLL
Aktualisierungsrate 0.25Hz-18Hz, Standard 1Hz
FLASH Mit FLASH kann die Konfiguration geändert werden, und die Leistung geht nicht verloren
Frequenz des Zeitimpulssignals Konfigurierbar von 0,25 Hz bis 10 MHz, die Standardperiode beträgt 1s, und das Hochlevel dauert 100ms
Betriebsgrenzen (Höhe) 80.000m
Betriebsgrenzen (Geschwindigkeit) 500m/s
Betriebsgrenzen (Dynamik) <4g
Spannung DC 3,6V-5,5V, typisch: 5,0V
Strom 30mA/5,0V
Abmessungen 28*28*8,4mm
Gewicht 11,8g
Stecker 1.25mm 6-Pin-Stecker
Betriebstemperatur -40°C ~ +85°C
Lagertemperatur -40°C ~ +105°C
Integrierte LED TX-LED: blau (Datenausgabe, TX-LED blinkt); PPS-LED: rot (nicht leuchtend, wenn GPS nicht fixiert, blinkend, wenn fixiert)

NMEA-0183 Beispiel-Datenobjekte (genaue Datentabelle)

GGA Zeit, Position, Anzahl der Satelliten
GLL Längengrad, Breitengrad, UTC-Zeit
GSA GPS-Empfänger-Betriebsmodus, Satellit, der für die Positionierung verwendet wird, DOP-Wert, Positionierungsstatus
GSV Sichtbare GPS-Satelliteninformationen, Elevationswinkel, Azimutwinkel, Signal-Rausch-Verhältnis
RMC Zeit, Datum, Position, Geschwindigkeit
VTGBoden Geschwindigkeitsinformationen

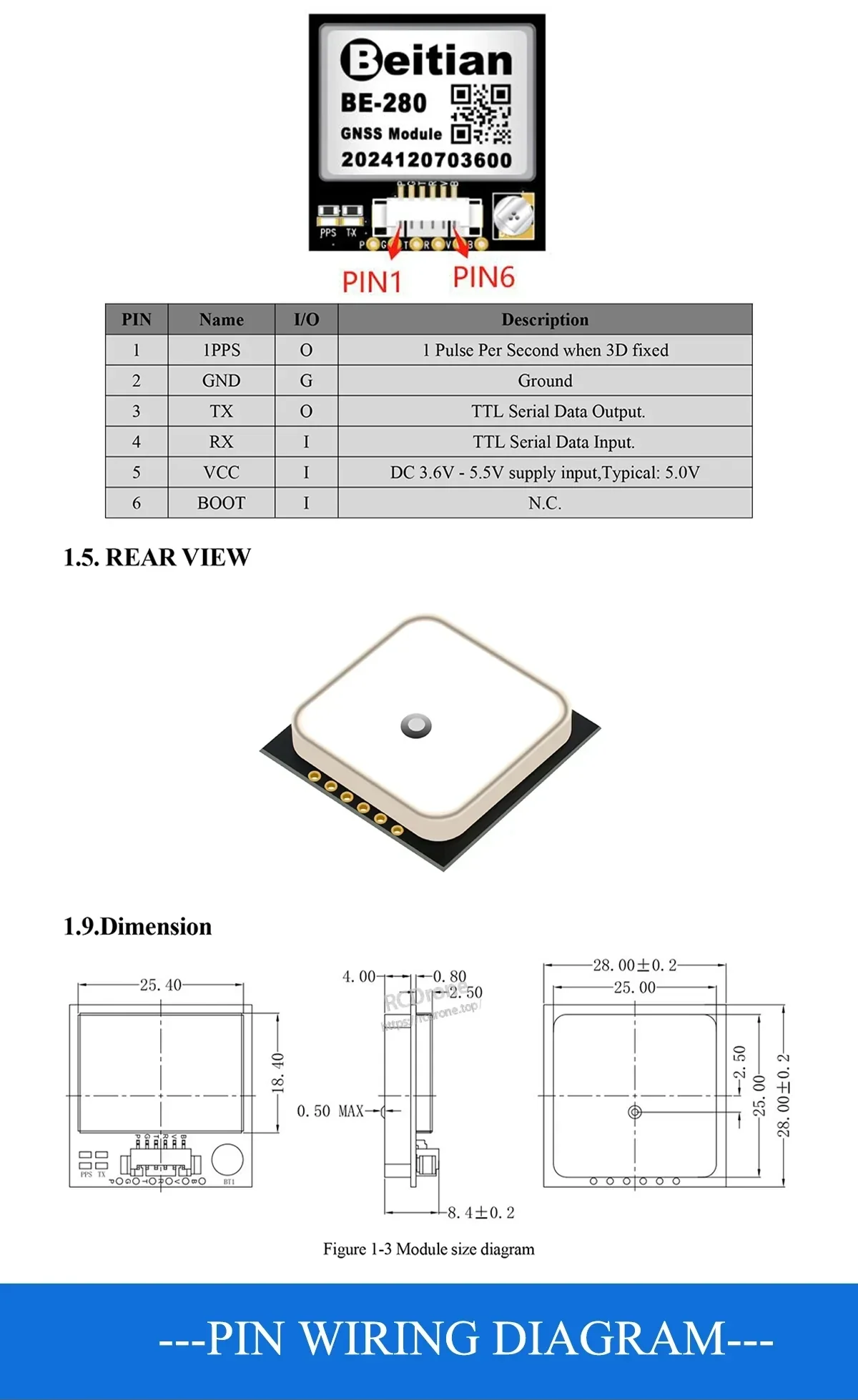

Pin-Definition (BE-280)

PIN Name I/O Beschreibung
1 1PPS O 1 Puls pro Sekunde, wenn 3D fixiert
2 GND G Boden
3 TX O TTL Serieller Datenausgang.
4 RX Ich TTL-Serieller Dateneingang.
5 VCC Ich DC 3.6V - 5.5V Versorgungseingang, Typisch: 5.0V
6 BOOT Ich N.C.

Mechanische Zeichnungsmaße (BE-280 Diagrammwerte, mm)

  • 28.00 ± 0.2
  • 25.00
  • 8.4 ± 0.2
  • 25.40
  • 18.40
  • 4.00
  • 0.80
  • Ø2.50
  • 0.50 MAX
  • 2.50

Test Ergebnisse angezeigt

Empfindlichkeitstest erfassen
verfolgen -167dBm
Wiedererfassung -160dBm
Kaltstart -148dBm
Warmstart -157dBm
Positionierungsgenauigkeitstest
Positionierung Horizontale Genauigkeit 1.5m CEP
Geschwindigkeitsgenauigkeit 0.05m/s
Dynamische Kursgenauigkeit 0.3 deg
1PPS Zeitgenauigkeit RMS 30ns; 99% 60ns
Bootzeit-Test
Kaltstart 27 s
Warmstart 1 s
Hilfsstart 1 s
Stromverbrauchstest
Spannung DC 3.6V-5.5V, typisch: 5.0V
Strom 30mA/5.0V

Modulauswahl (M10050 / M9140) Tabellen

Die folgenden Auswahlinformationen werden für mehrere Beitian-Modulvarianten angezeigt.

M10050 Modul Auswahl

Modell Chip Standard-Positionssystem Kanal Horizontal Baudrate (bps) Aktualisierungsrate Spannung Strom Größe Gewicht Steckverbinder Kompass
BE-126 M10050 GPS, BDS, N/A 2.0m CEP Standard 115200bps 1Hz 3.3V 30mA/5.0V 16*12.2*2.4mm 1g 24pin SMD-Paket NEIN

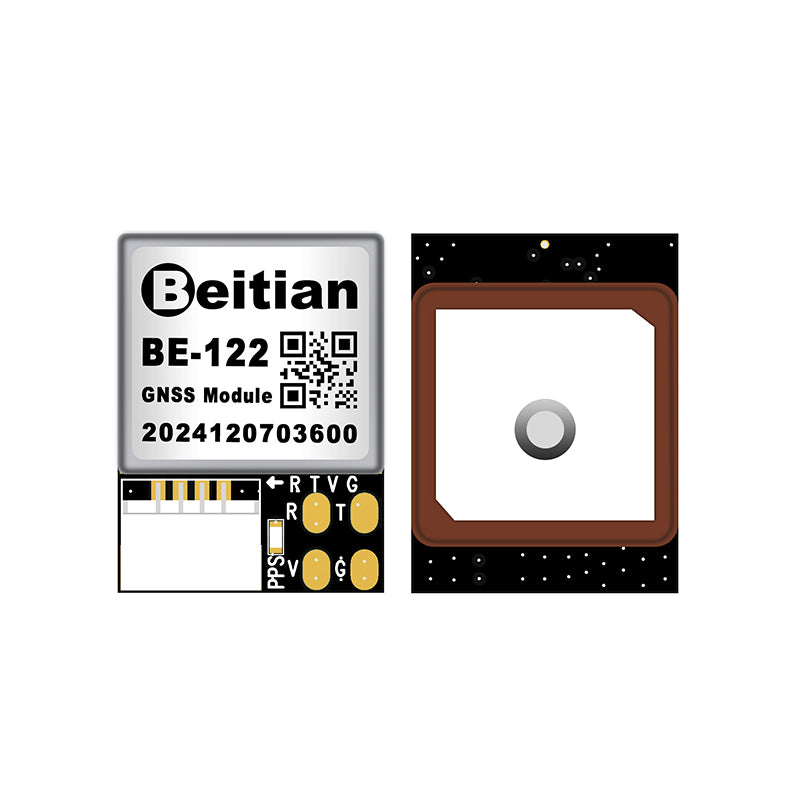

BE-122 M10050 GPS, BDS, N/A 2.0m CEP Standard 115200bps 1Hz 5.0V 30mA/5.0V 16.5*12.3*6.0mm 3g 1.00mm 4pin NEIN
BE-166 M10050 GPS, BDS, N/A 2.0m CEP Standard 115200bps 1Hz 3.3V 30mA/5.0V 16.2*16.2*7mm 6g 12pin SMD-Paket NEIN

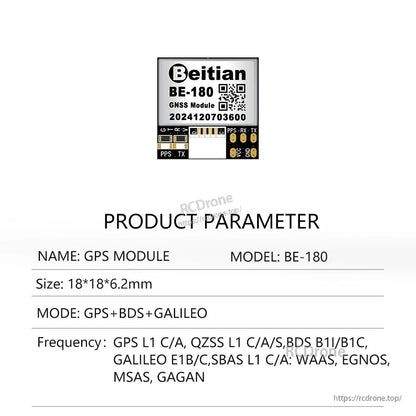

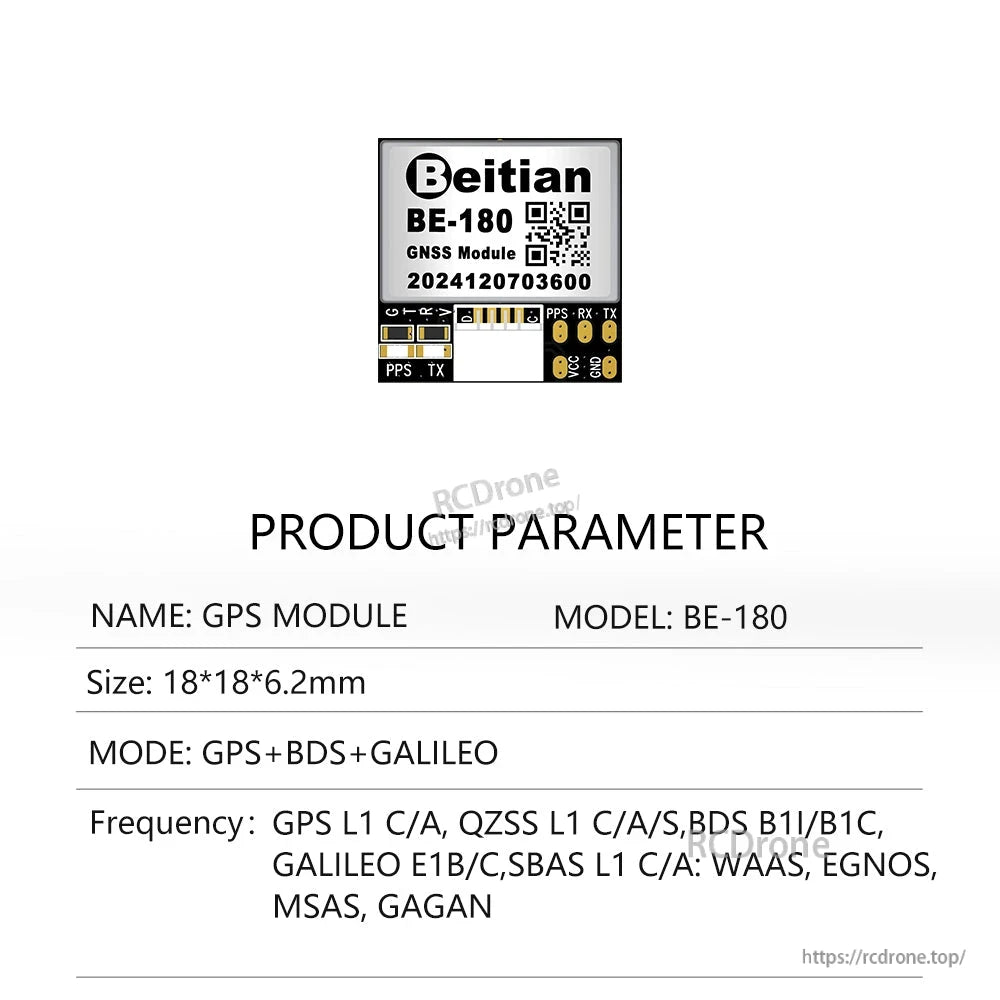

BE-180 M10050 GPS, BDS, N/A 2.0m CEP Standard 115200bps 1Hz 5.0V 30mA/5.0V 18*18*6.1mm 4.9g 1.00mm 4pin NEIN

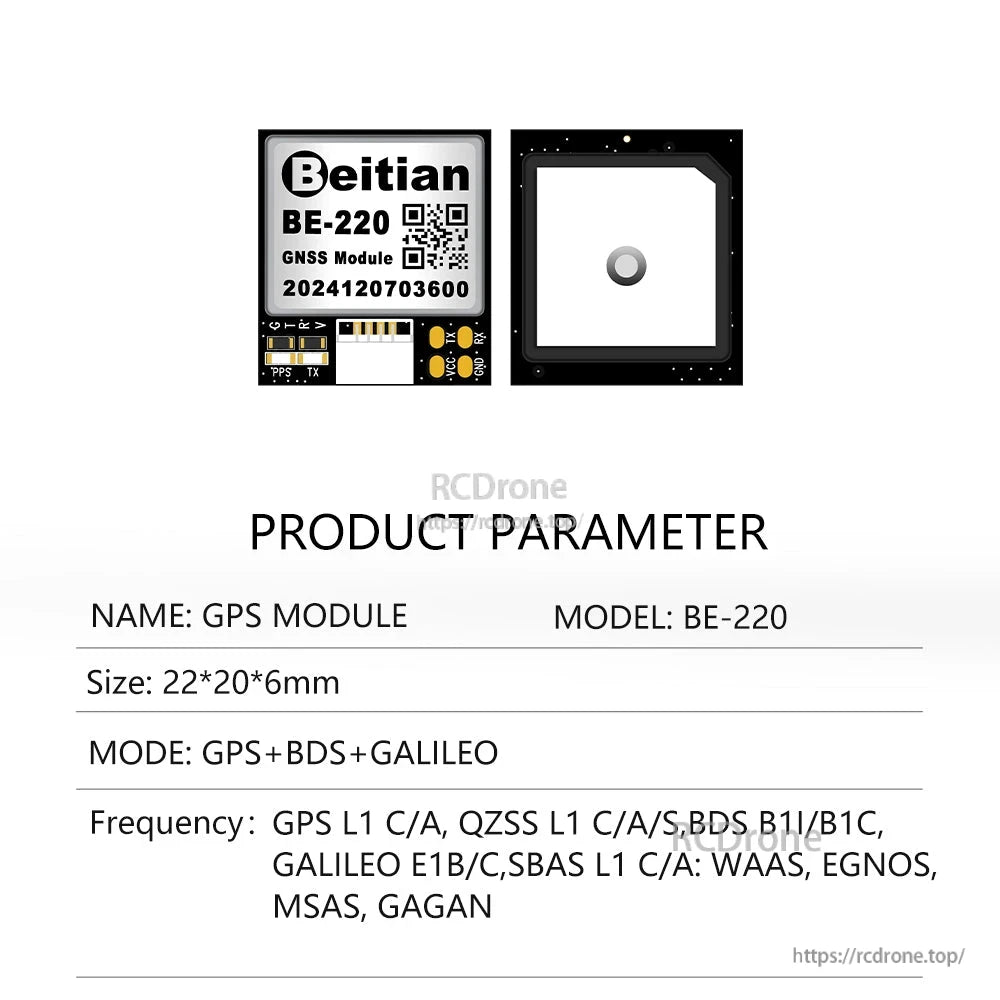

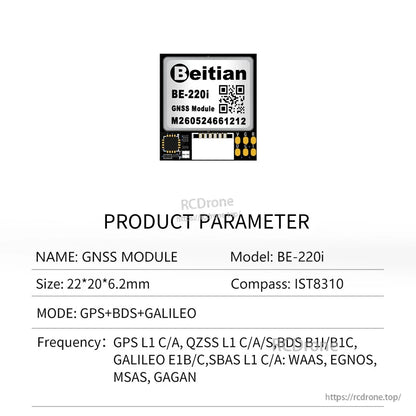

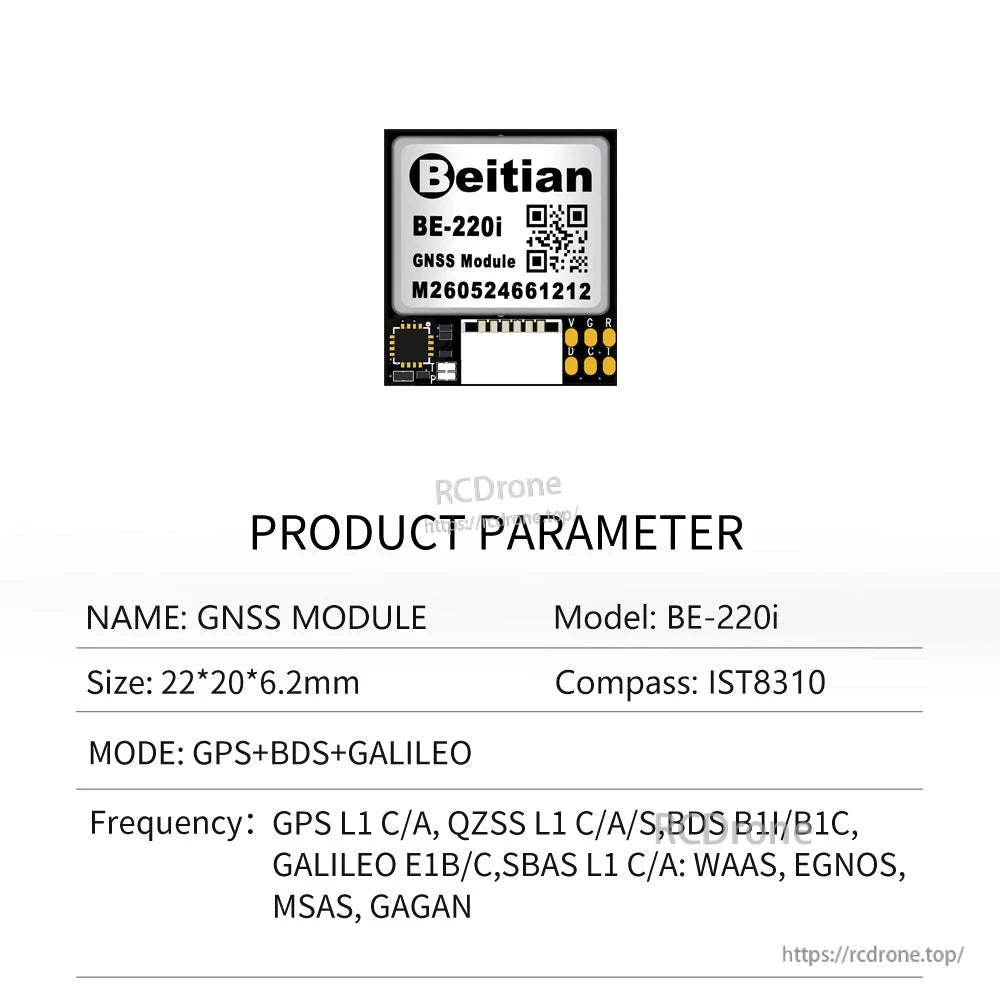

BE-220 M10050 GPS, BDS, N/A 2.0m CEP Standard 115200bps 1Hz 5.0V 30mA/5.0V 22*20*6mm 5.3g 1.00mm 4pin NEIN

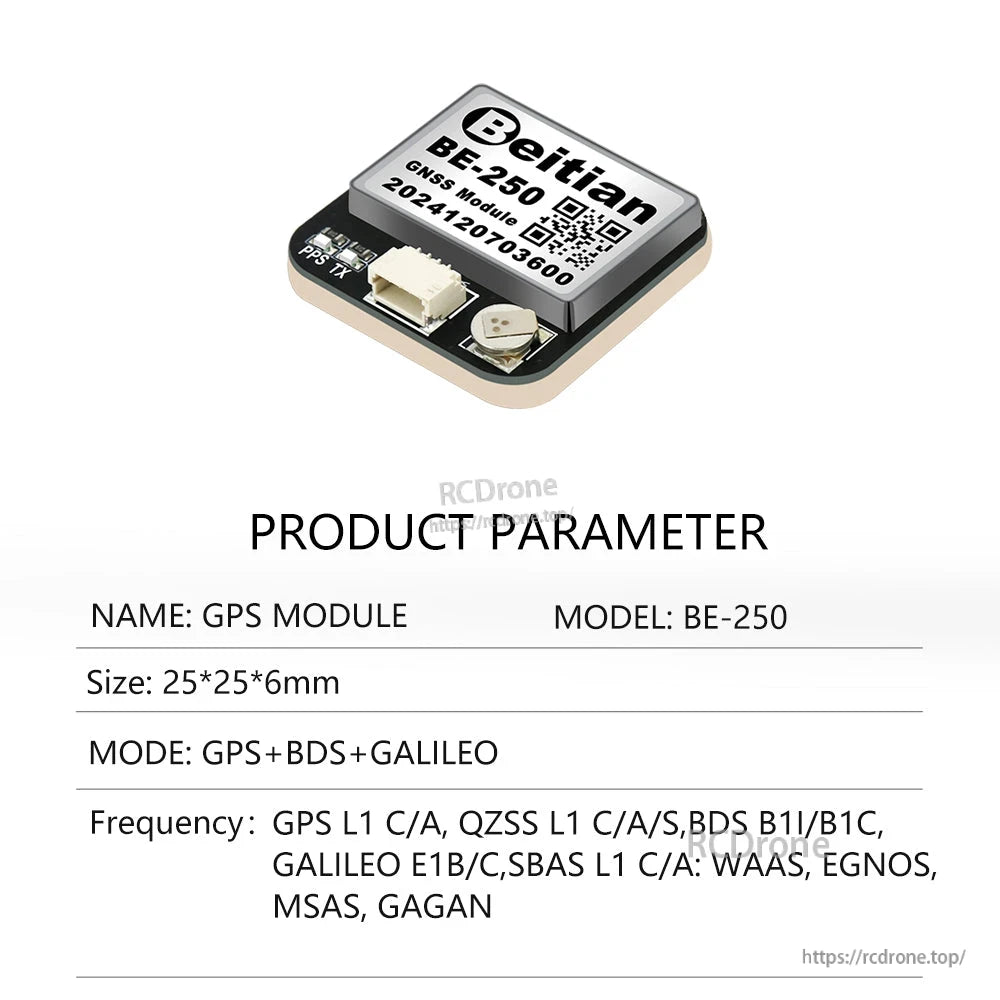

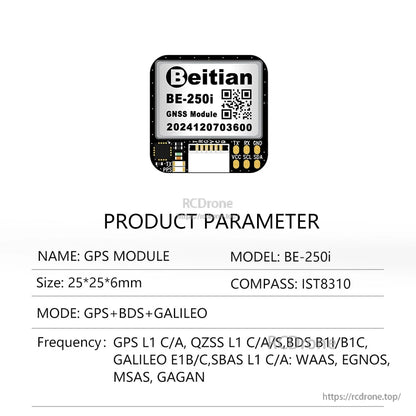

BE-250 M10050 GPS, BDS, N/V 2.0m CEP Standard 115200bps 1Hz 5.0V 30mA/5.0V 25*25*6mm 8g 1.00mm 4pin NEIN
BE-250Q M10050 GPS, BDS, N/V 2.0m CEP Standard 115200bps 1Hz 5.0V 30mA/5.0V 25*25*6mm 9g 1.00mm 6pin QMC5883Q
BE-280 M10050 GPS, BDS, N/V 2.0m CEP Standard 115200bps 1Hz 5.0V 30mA/5.0V 28*28*8.4mm 11.8g 1.25mm 6pin NEIN

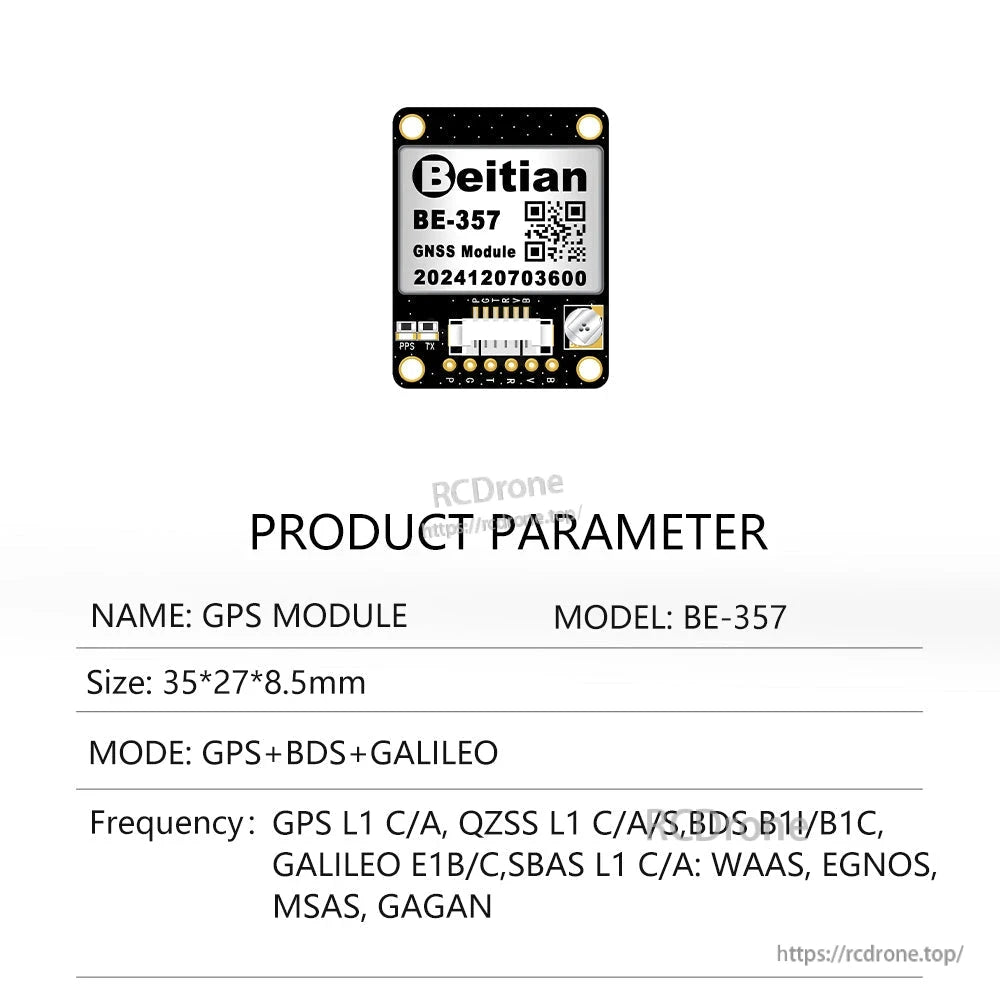

BE-357 M10050 GPS, BDS, N/V 2.0m CEP Standard 115200bps 1Hz 5.0V 30mA/5.0V 35*27*8.5mm 13.9g 1.25mm 6pin NEIN
BE-450 M10050 GPS, BDS, N/V 2.0m CEP Standard 115200bps 1Hz 5.0V 30mA/5.0V 56*9.8mm 31g 1.25MM 6pin mit Verriegelung QMC5883Q
BE-880 M10050 GPS, BDS, N/V 2.0m CEP Standard 115200bps 1Hz 5.0V 30mA/5.0V 28*28*11mm 12g 1.25mm 6pin QMC5883Q
BE-880Q M10050 GPS, BDS, N/A 2,0m CEP Standard 115200bps 1Hz 5,0V 30mA/5,0V 28*28*8,5mm 12g 1,25mm 6pin QMC5883Q

M9140 Modul Auswahl

Modell Chip Standard Positionssystem Kanal Horizontal Baudrate (bps) Aktualisierungsrate Spannung Strom Größe Gewicht Steckverbinder Kompass
BK-126 M9140 GPS, GLONASS, BDS, GALILEO 92 1,5m CEP Standard 115200bps 1Hz 3,3V 45mA/5.0V 16*12.2*2.4mm 1g 24pin SMD-Paket NEIN
BK-122 M9140 GPS, GLONASS, BDS, GALILEO 92 1.5m CEP Standard 115200bps 1Hz 5.0V 45mA/5.0V 16.5*12.3*6.0mm 3g 1.00mm 4pin NEIN
BK-166 M9140 GPS, GLONASS, BDS, GALILEO 92 1.5m CEP Standard 115200bps 1Hz 5.0V 45mA/5.0V 16.2*16.2*7mm 6g 12pin SMD-Paket NEIN
BK-180 M9140 GPS, GLONASS, BDS, GALILEO 92 1.5m CEP Standard 115200bps 1Hz 5.0V 45mA/5.0V 18*18*6.1mm 4.9g 1.00mm 4pin NEIN
BK-220 M9140 GPS, GLONASS, BDS, GALILEO 92 1.5m CEP Standard 115200bps 1Hz 5.0V 45mA/5.0V 22*20*6mm 5.3g 1.00mm 4pin NEIN
BK-250 M9140 GPS, GLONASS, BDS, GALILEO 92 1.5m CEP Standard 115200bps 1Hz 5.0V 45mA/5.0V 25*25*6mm 8g 1.00mm 4pin NEIN
BK-250Q M9140 GPS, GLONASS, BDS, GALILEO 92 1,5m CEP Standard 115200bps 1Hz 5,0V 45mA/5,0V 25*25*6mm 9g 1,00mm 6pin QMC5883Q
BK-280 M9140 GPS, GLONASS, BDS, GALILEO 92 1,5m CEP Standard 115200bps 1Hz 5,0V 45mA/5,0V 28*28*8,4mm 11,8g 1,25mm 6pin NEIN
BK-357 M9140 GPS, GLONASS, BDS, GALILEO 92 1,5m CEP Standard 115200bps 1Hz 5,0V 45mA/5.0V 35*27*8.5mm 13.9g 1.25mm 6pin NEIN
BK-450 M9140 GPS, GLONASS, BDS, GALILEO 92 1.5m CEP Standard 115200bps 1Hz 5.0V 45mA/5.0V 56*9.8mm 31g 1.25MM 6pin mit Verriegelung QMC5883Q
BK-880 M9140 GPS, GLONASS, BDS, GALILEO 92 1.5m CEP Standard 115200bps 1Hz 5.0V 45mA/5.0V 28*28*11mm 12g 1.25mm 6pin QMC5883Q
BK-880Q M9140 GPS, GLONASS, BDS, GALILEO 92 1.5m CEP Standard 115200bps 1Hz 5.0V 45mA/5.0V 28*28*8.5mm 12g 1.25mm 6pin QMC5883Q

Verdrahtungs- / Konfigurationshinweise

  • GPS-Modul & USB-zu-TTL-Kabel: GND zu GND, VCC zu VCC, TX zu RX, RX zu TX.
  • GPS-Modul & MCU: 1PPS zu IO, GND zu GND, TX zu RX, RX zu TX, VCC zu VCC.
  • Gezeigte Debugging-Methode: Verwenden Sie ein USB-zu-TTL-Adapterkabel, um das Modul mit einem PC zur Konfiguration zu verbinden.

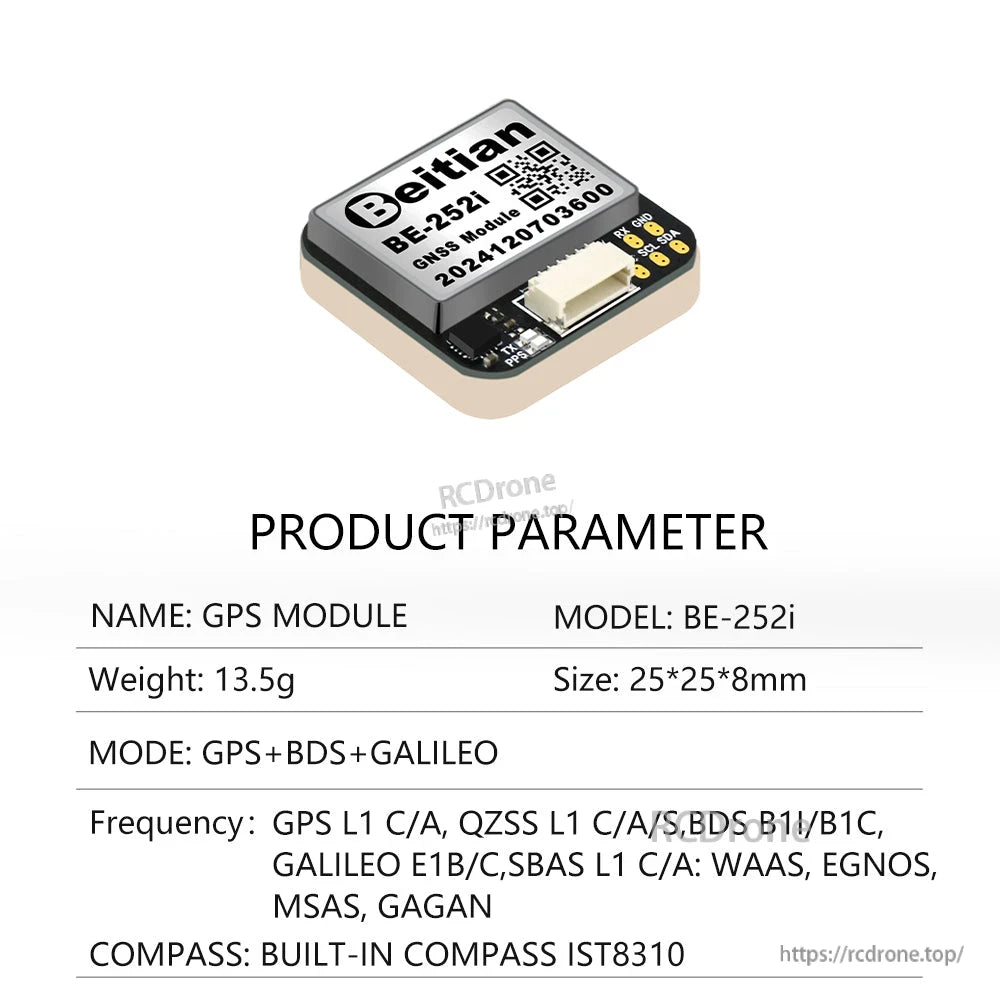

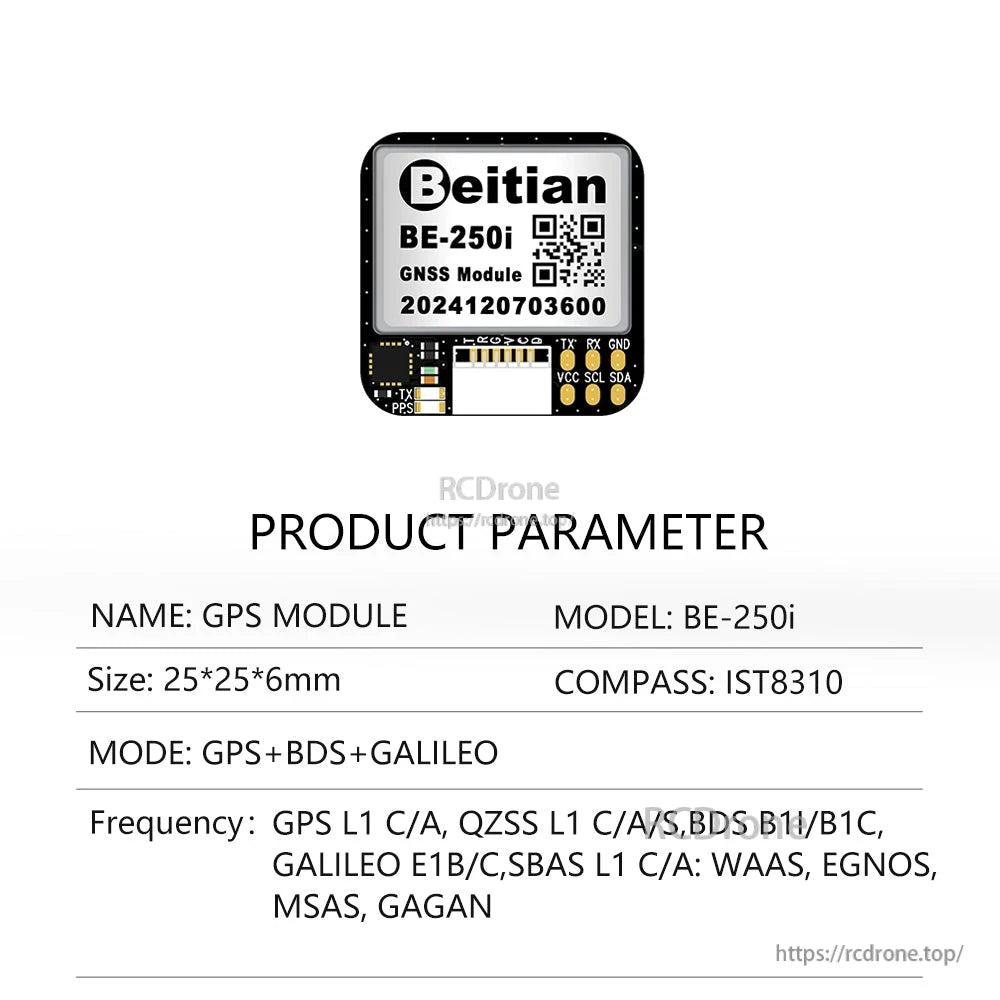

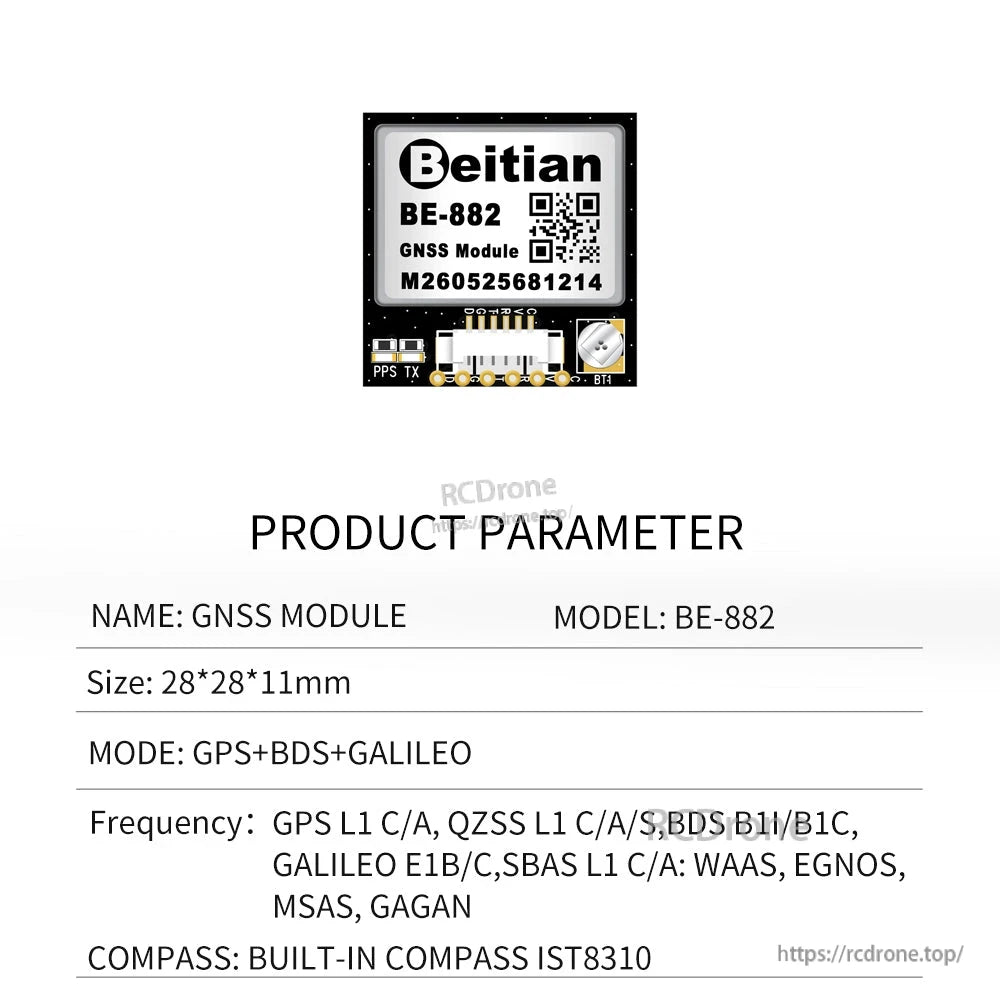

Hinweise zum elektronischen Kompass

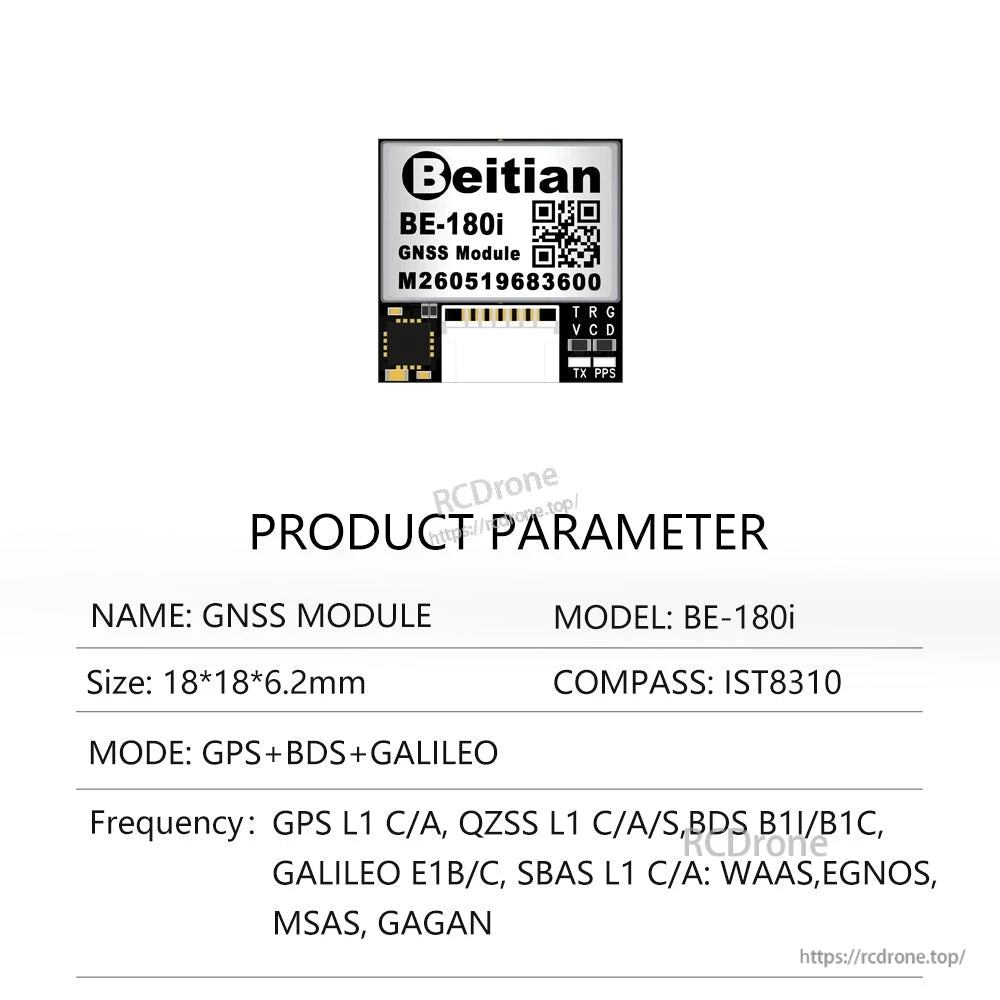

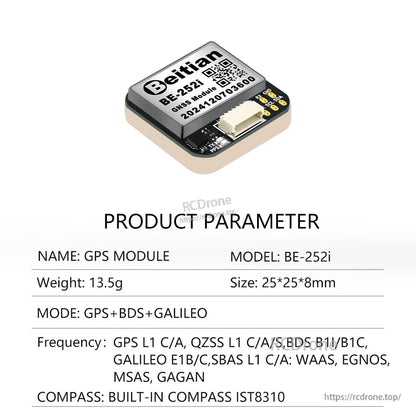

Die Dokumentation besagt, dass das Modul einen integrierten elektronischen Kompass unterstützt und erwähnt einen QMC5883L elektronischen Kompass.Die Modulauswahl-Tabellen zeigen auch an, dass die Verfügbarkeit des Kompasses modellabhängig ist (Beispiele sind NEIN und QMC5883Q , abhängig von der Variante).

Was ist enthalten

  • Kabel
  • Modul
  • 3M Klebeband

Hinweis: Verschiedene Modulvarianten können mit unterschiedlichen Kabeltypen und 3M Klebeband übereinstimmen. Zur Bestätigung vor der Bestellung oder bei Anpassungsanfragen kontaktieren Sie https://rcdrone.top/ oder senden Sie eine E-Mail an [email protected] .

Anwendungen

  • UAV & FPV-Drohnen und Flugsteuerung
  • Luftvermessung und Kartierung
  • Präzisionslandwirtschaft
  • Geodätische Vermessung und Deformationsüberwachung
  • Marine Navigation
  • Automotive Positionierung und industrielle IoT
  • Timing-Synchronisation
  • Robotik und Arduino DIY
  • Geteiltes Fahrrad, Elektrofahrzeug, unbemannte Fahrzeuge

Anpassung & Dokumentation

  • Unterstützung der Anpassung.
  • Verstellbar je nach Produkt, um Anforderungen zu erfüllen.
  • Module können gemäß einer Probe oder einem Konzept angepasst werden.
  • Vollständige Produktdokumentation wird bereitgestellt, um die Nutzung und die sekundäre Entwicklung zu unterstützen.

Details

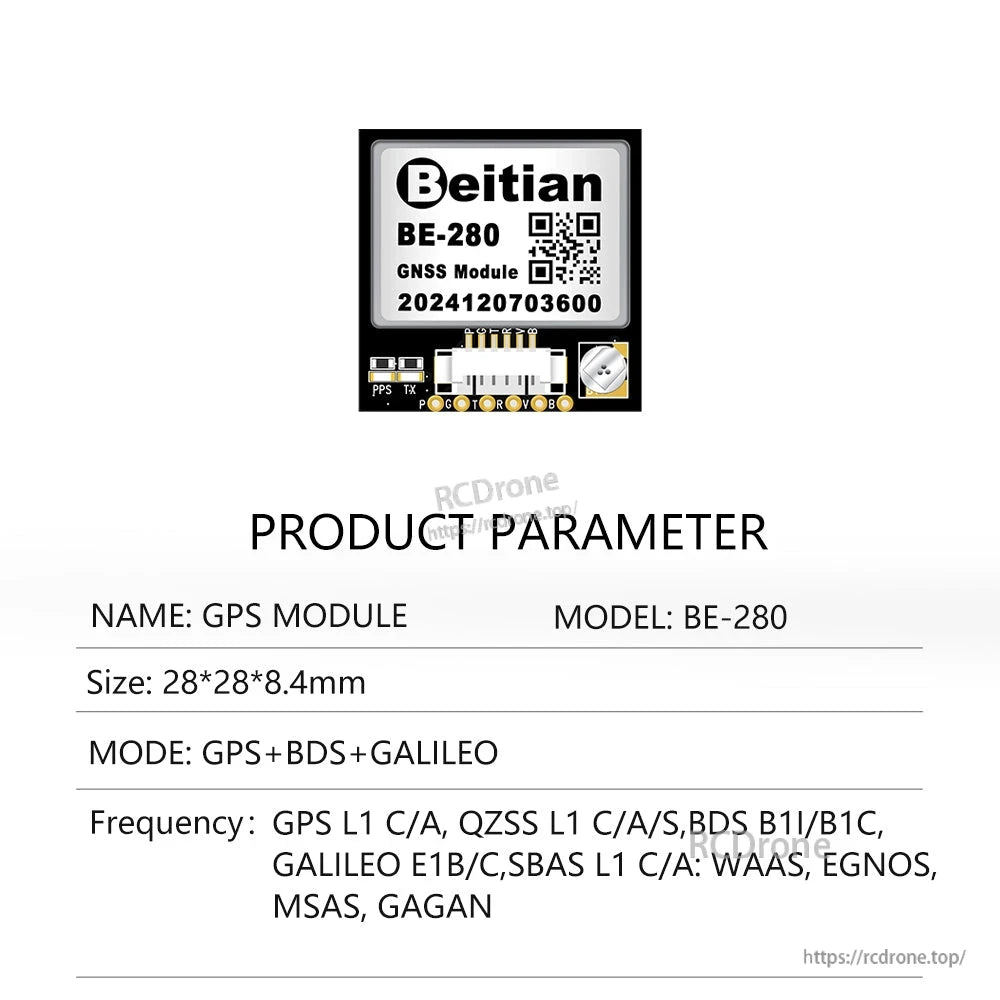

Beitian BE-280 TTL GNSS receiver module for RC FPV drones, front and back views

Ein kompaktes TTL GNSS-Empfängermodul, das für die Positionierung von Drohnen und Starrflüglern entwickelt wurde.

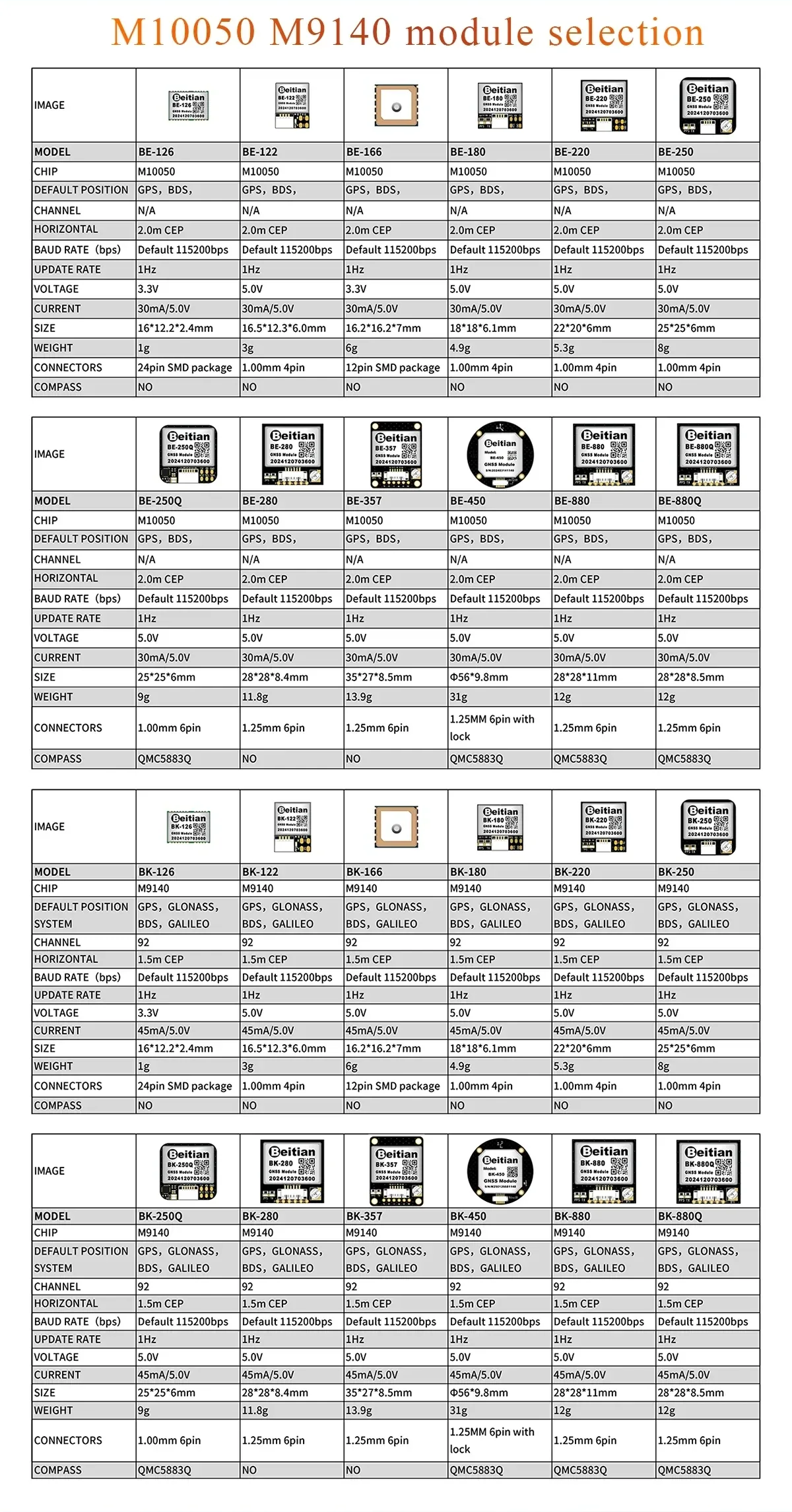

Beitian BE-280 module selection chart showing TTL GNSS options and key specs

Der Modellvergleich hilft, das BE-280 innerhalb der Beitian GNSS-Modulreihe einzuordnen.

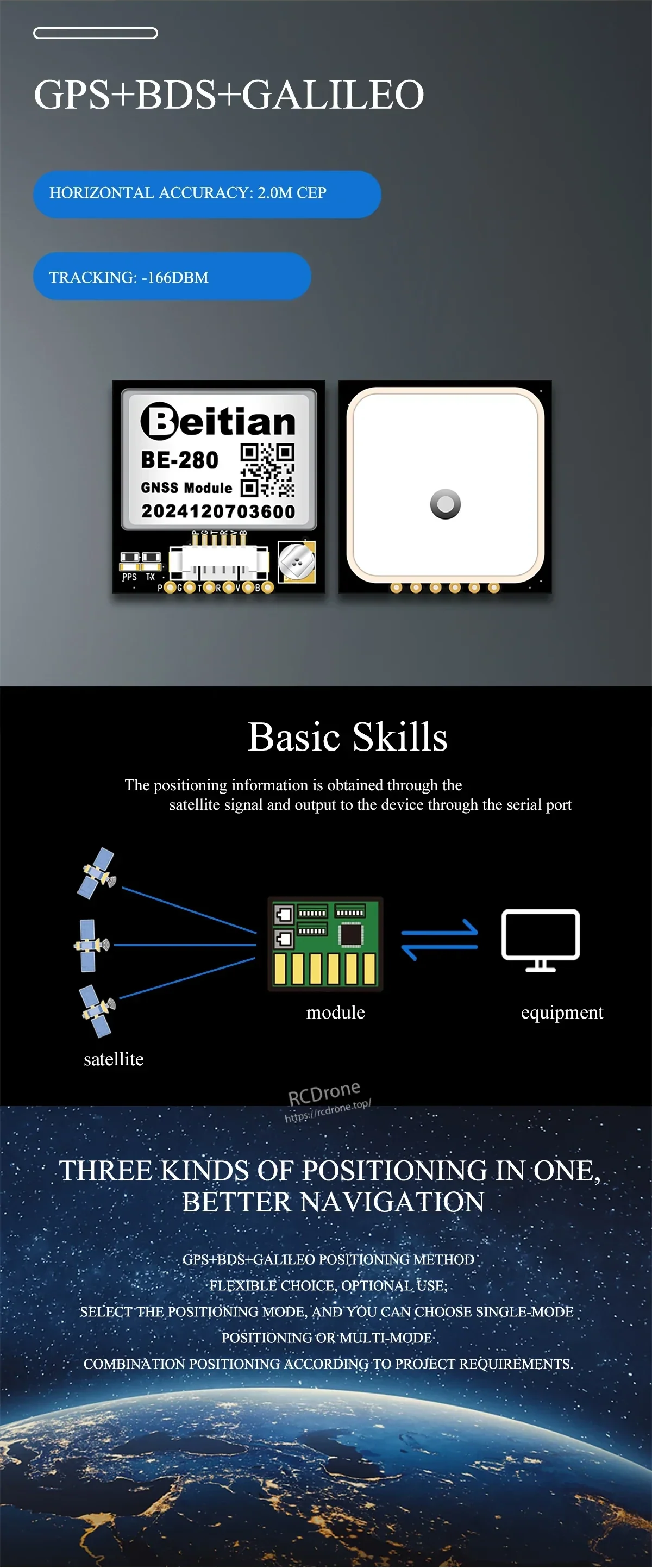

Beitian BE-280 GNSS receiver module with GPS+BDS+Galileo positioning and 2.0m CEP

Das BE-280 unterstützt GPS, BDS und Galileo für flexible Positionierungsanordnungen.

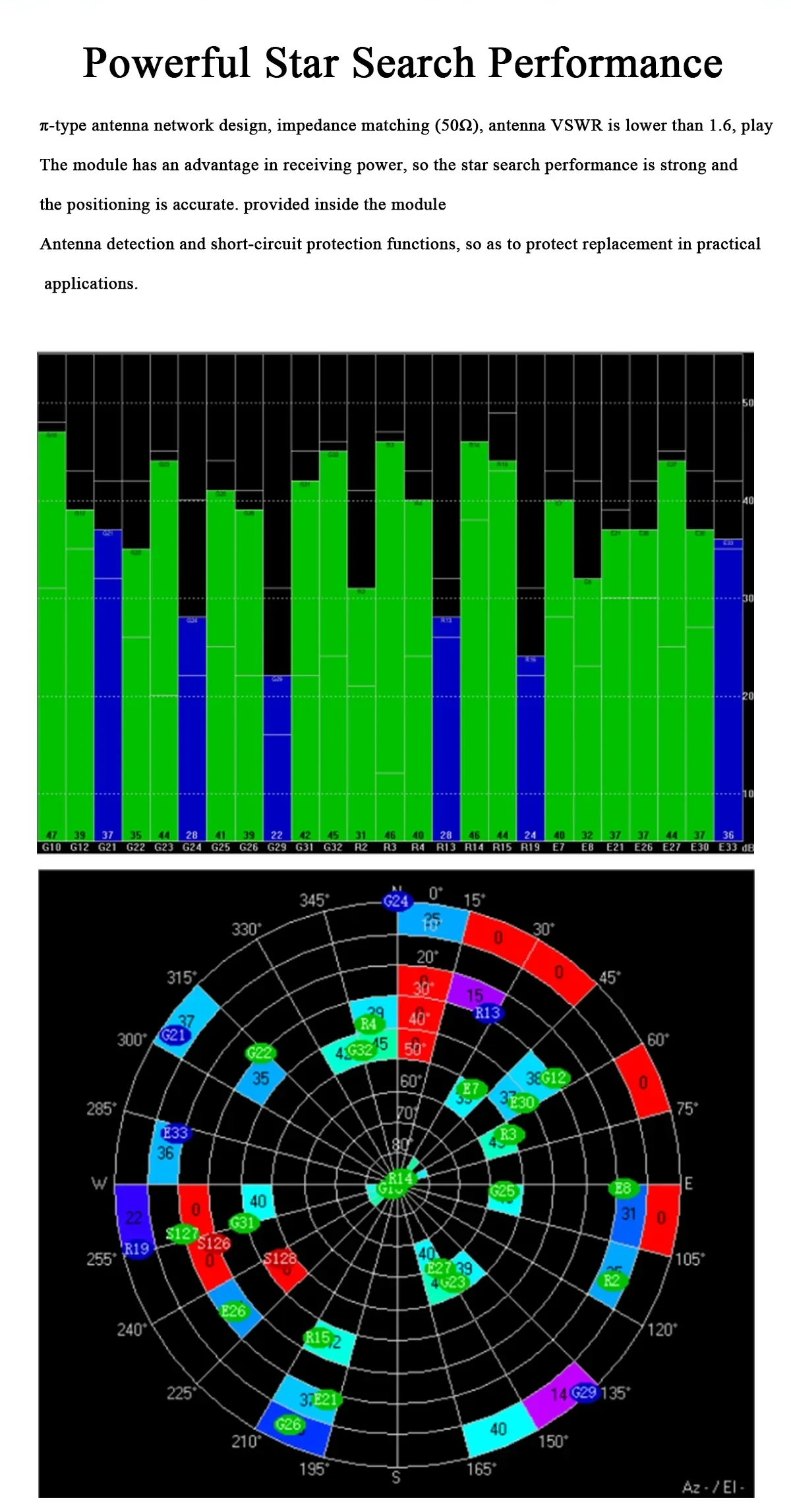

Beitian BE-280 module antenna performance chart with tracking and signal strength data

Antenna-Design und Schutzmerkmale werden für den praktischen Einsatz im Feld hervorgehoben.

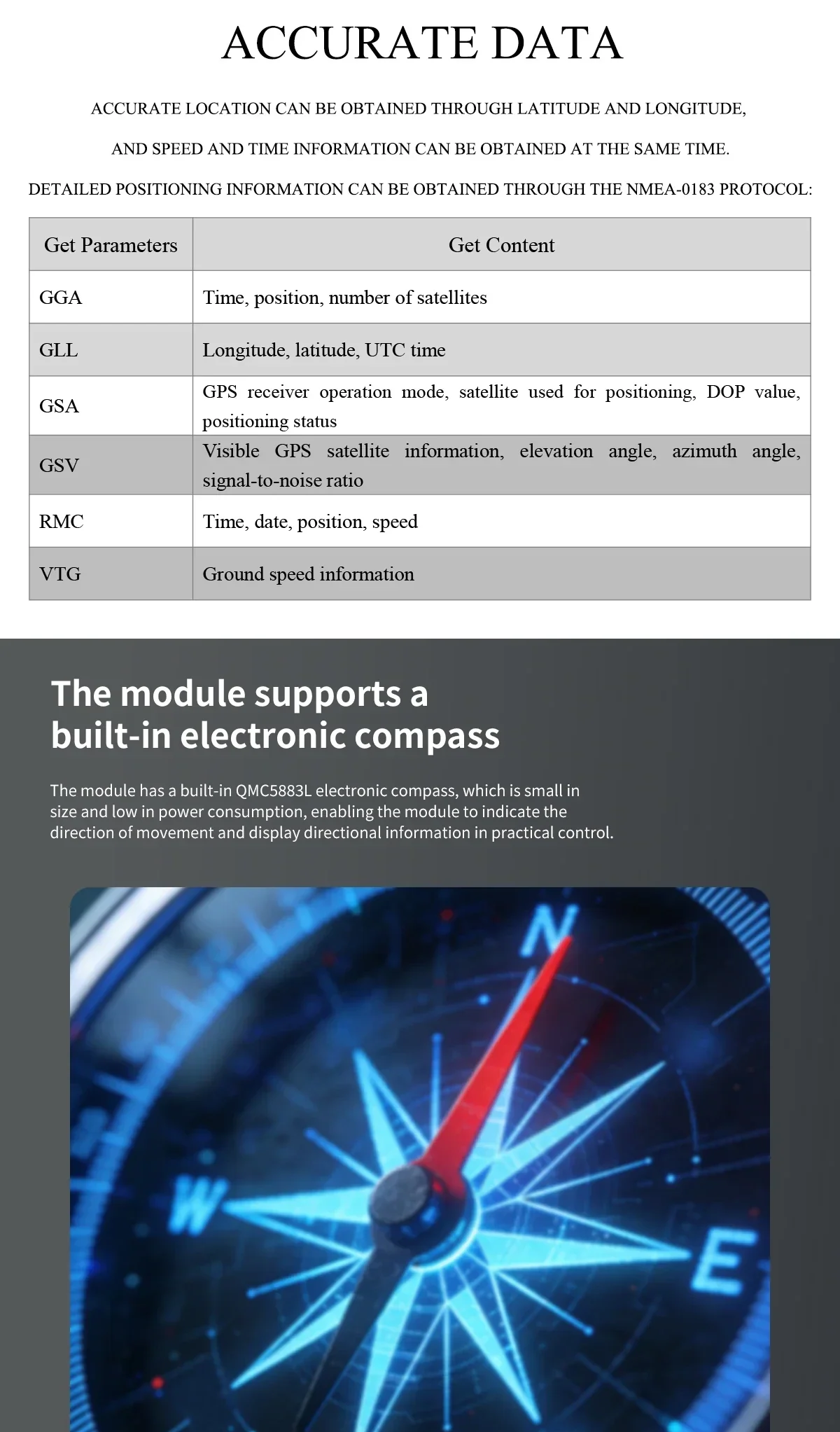

Beitian BE-280 NMEA output table and built-in compass feature overview

Der NMEA-0183-Ausgang umfasst Standardpositions- und Geschwindigkeitsdaten zur Integration.

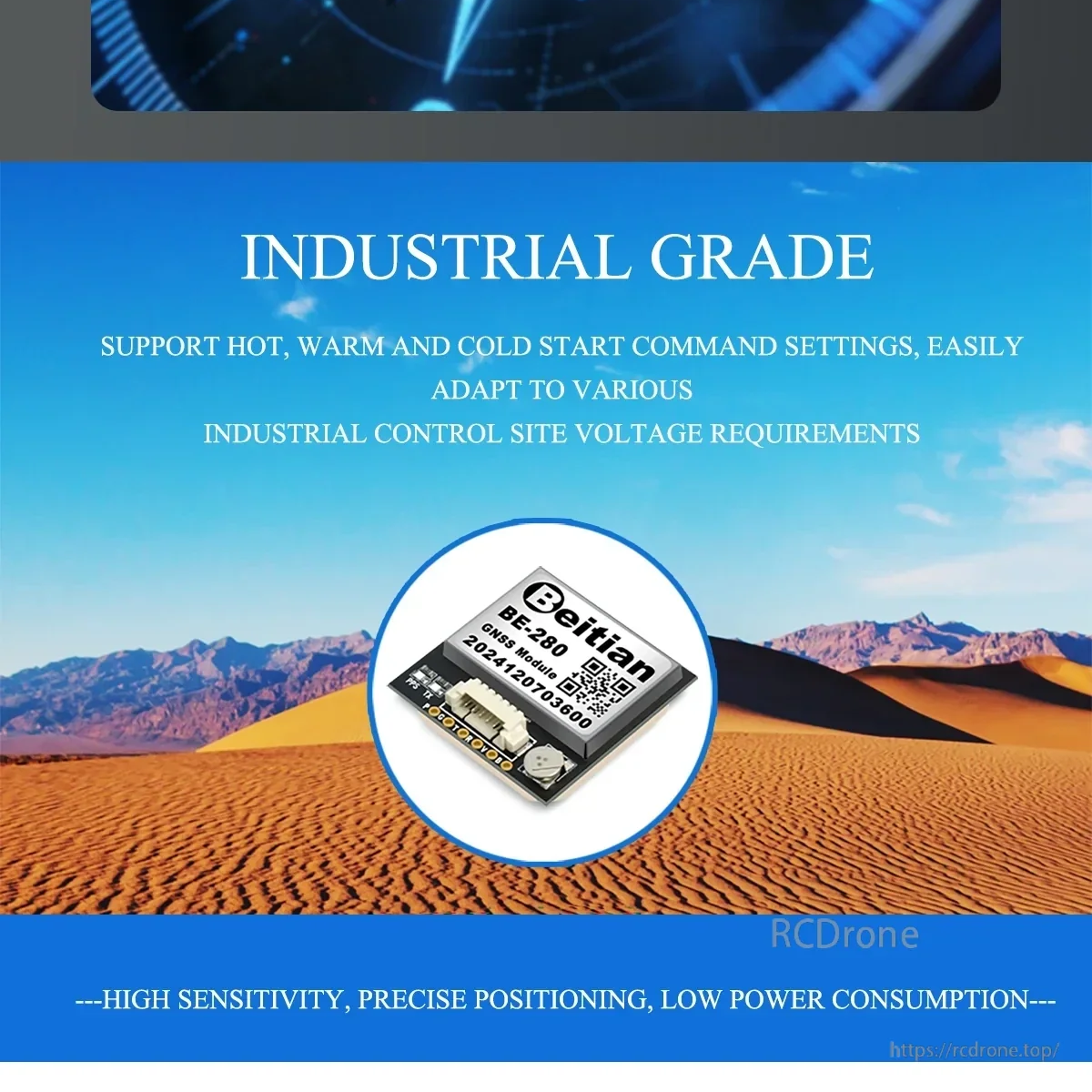

Beitian BE-280 industrial-grade GNSS receiver module on a desert background

Der industrielle Betrieb unterstützt heiße, warme und kalte Startbedingungen.

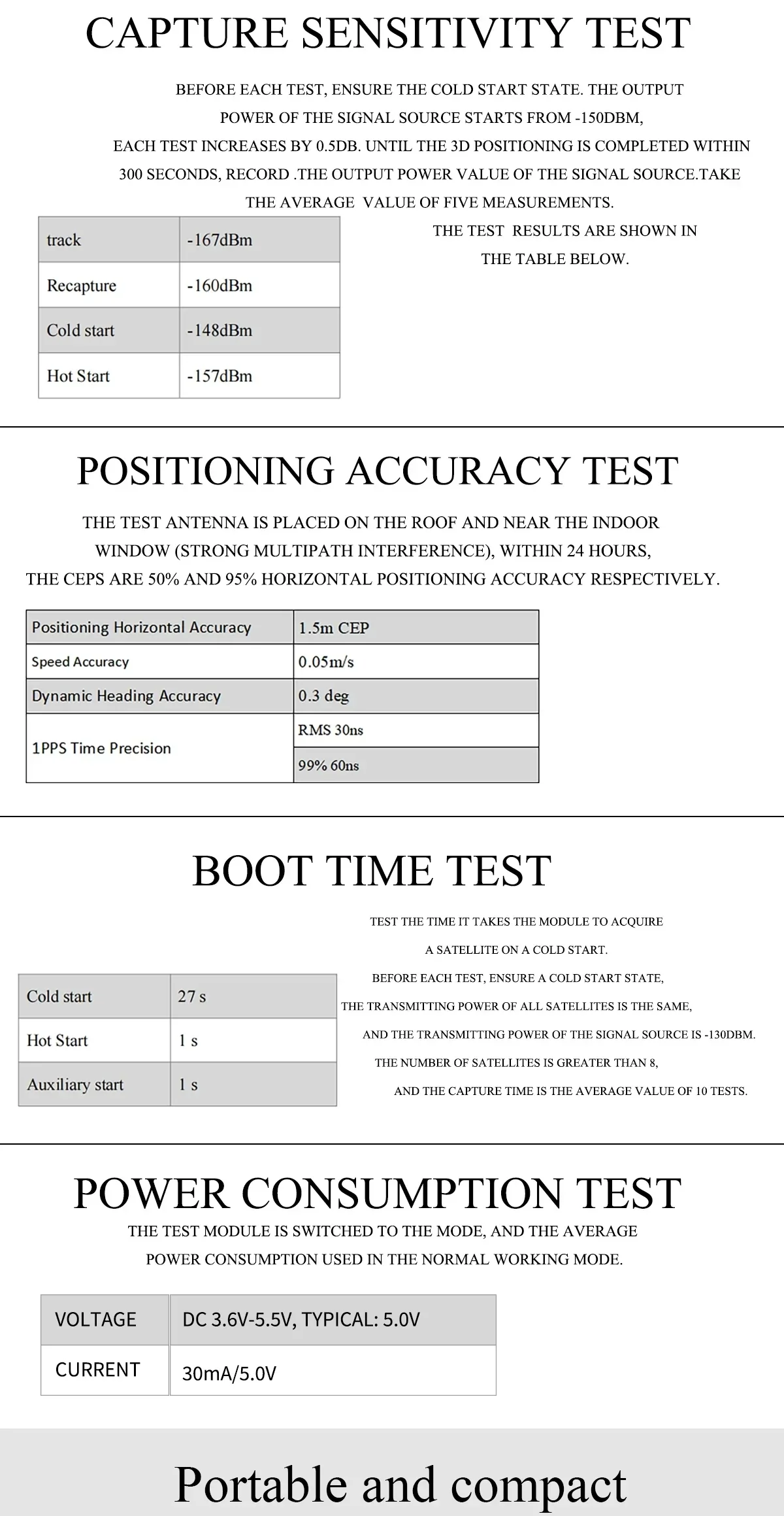

Beitian BE-280 capture sensitivity, positioning accuracy, boot time, and power test results

Testergebnisse fassen Empfindlichkeit, Startzeit, Genauigkeit und Stromverbrauch zusammen.

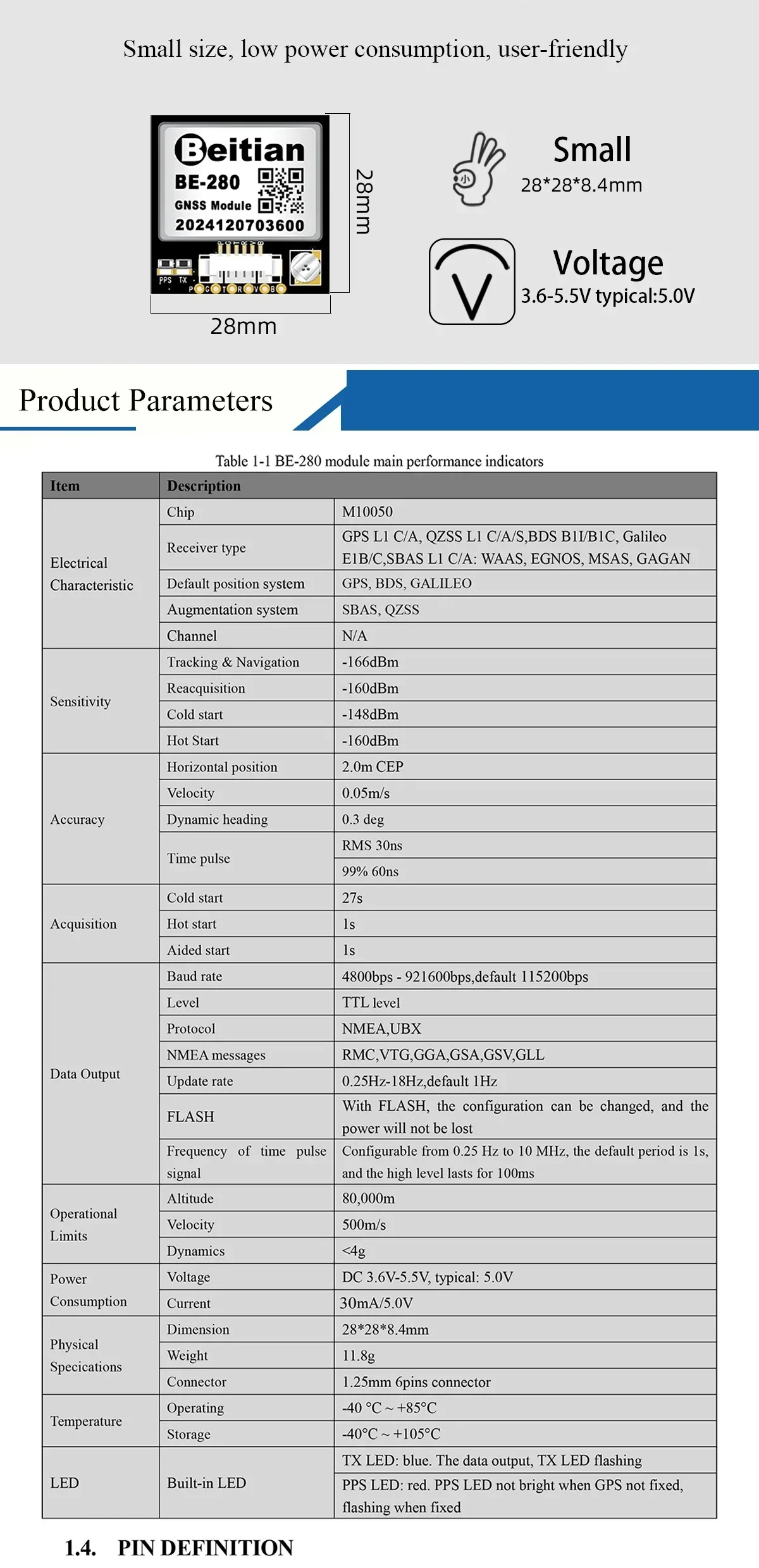

Beitian BE-280 compact 28 x 28 x 8.4 mm GNSS module with 3.6 to 5.5V input

Die kompakte Größe und der energieeffiziente Betrieb machen das Modul einfach zu integrieren.

Beitian BE-280 pin definition and module dimensions for TTL wiring

Pinbelegung und mechanische Abmessungen vereinfachen die Verkabelung und die Planung des Gehäuses.

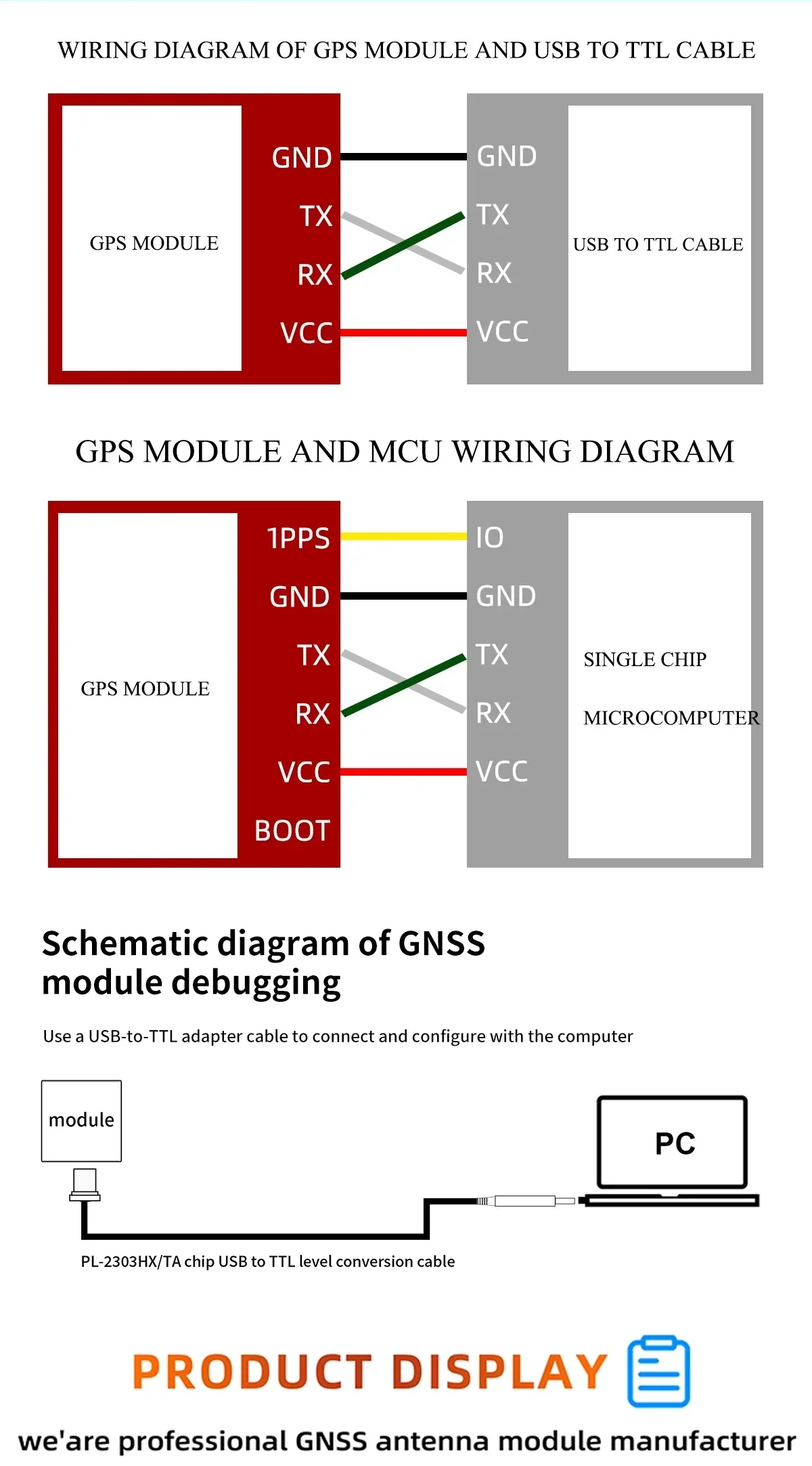

Beitian BE-280 wiring diagram for USB-to-TTL and MCU connections, including 1PPS

Verdrahtungsdiagramme zeigen sowohl die USB-zu-TTL-Konfiguration als auch die MCU-Verbindungsoptionen.

Beitian BE-280 application examples for shared bikes, electric vehicles, and unmanned vehicles

Typische Tracking- und Navigationsanwendungen reichen von Mobilität bis zu unbemannten Systemen.

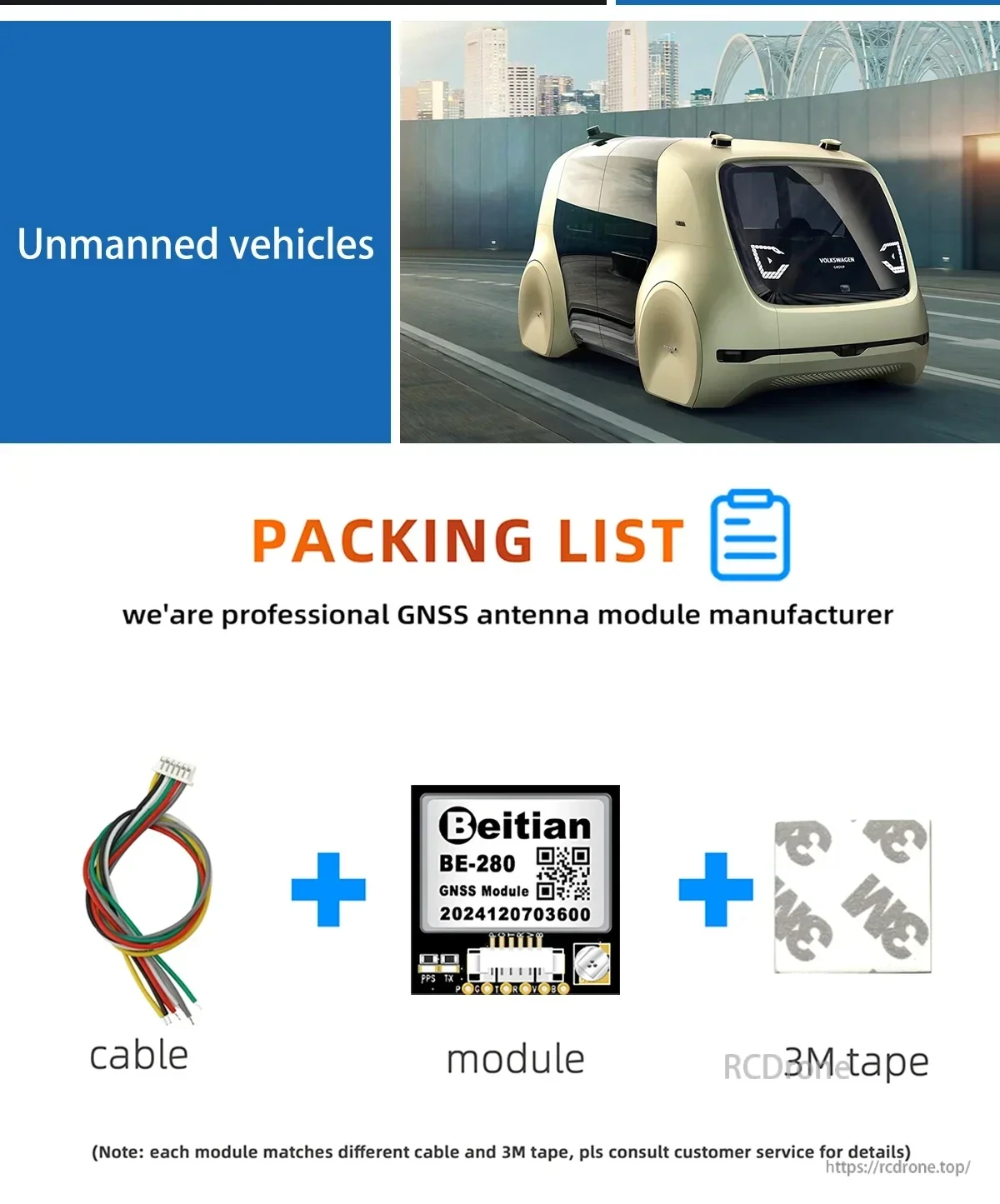

Beitian BE-280 packing list with cable, module, and 3M tape included

Das Paket enthält das Modul, das Kabel und das Montagetape für die Installation.
