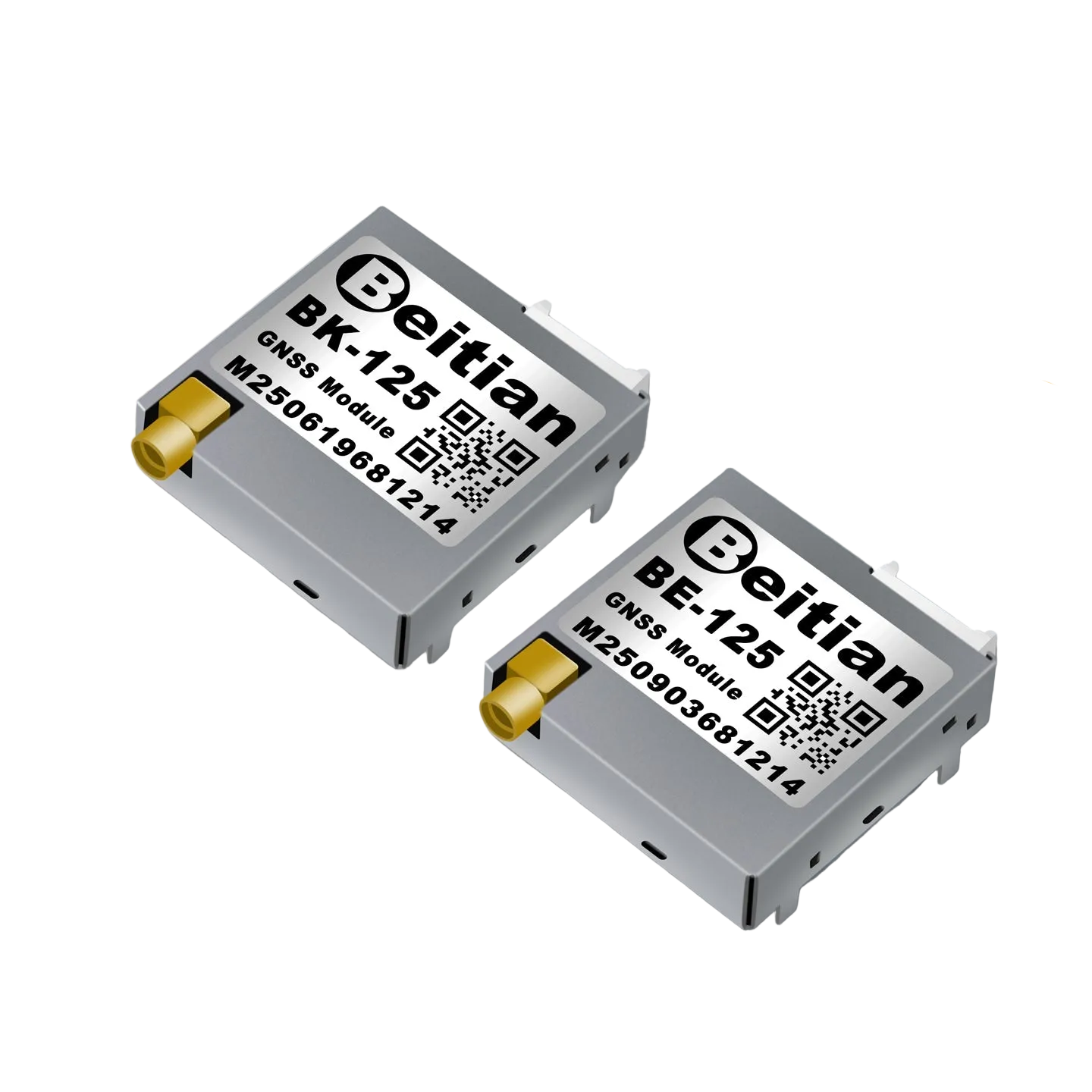

Beitian BE-125/BK-125 GNSS SMT Timing-Modul mit 1PPS-Ausgang, GPS/BDS/Galileo, TTL/RS-232
Beitian BE-125/BK-125 GNSS SMT Timing-Modul mit 1PPS-Ausgang, GPS/BDS/Galileo, TTL/RS-232
Beitian
Verfügbarkeit für Abholungen konnte nicht geladen werden
Übersicht
Diese Beitian GNSS-Modulreihe ist ein SMT-Timing-Modul mit 1PPS (Sekundenpuls) Ausgang für Synchronisations- und Timing-Anwendungen. Verschiedene wählbare Modelle unterstützen unterschiedliche GNSS-Konstellationen und elektrische Pegel (TTL oder RS-232), und alle aufgeführten Modelle benötigen eine externe Antenne.
Hauptmerkmale
- 1PPS-Ausgang unterstützt (Sekundenpuls)

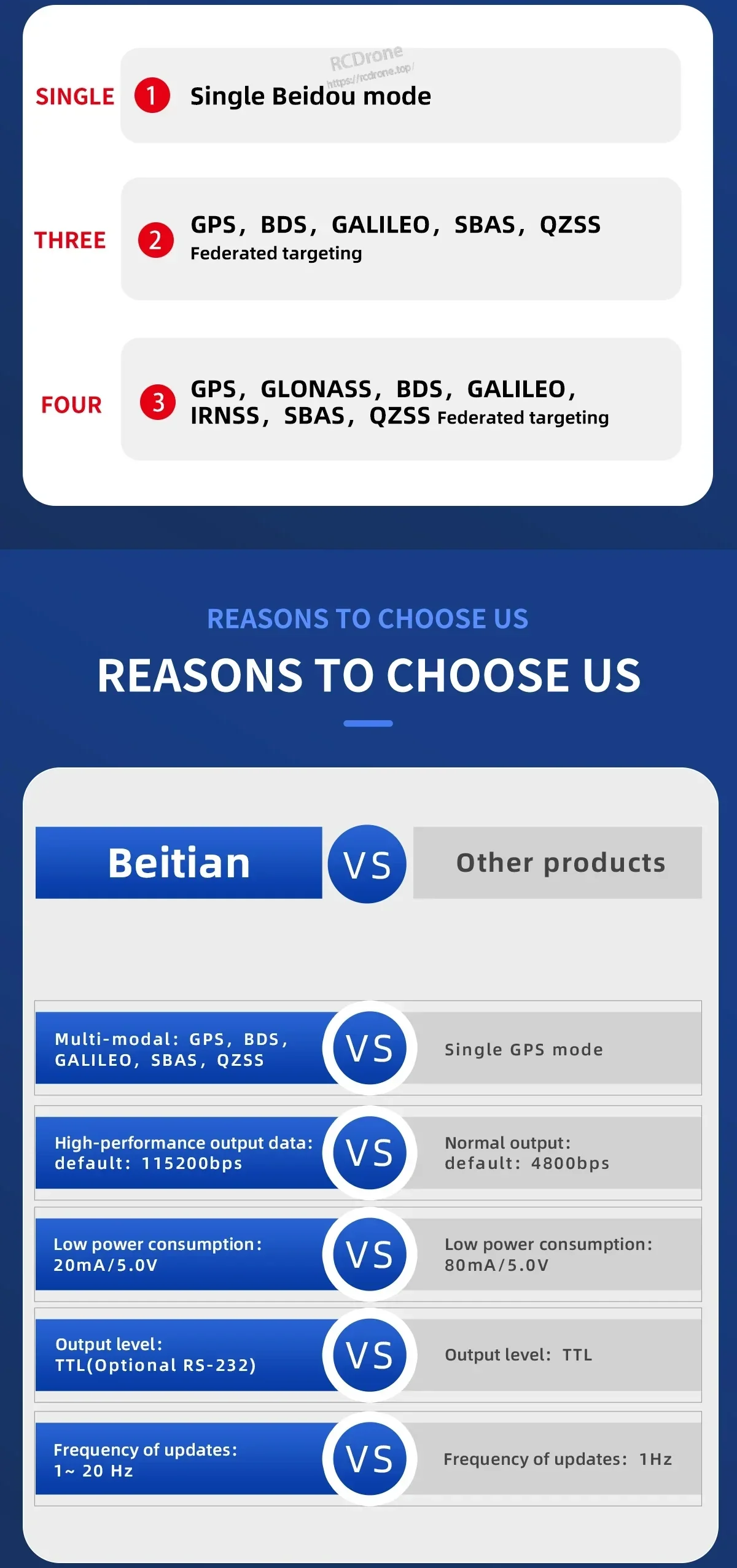

- Multi-Modus-Positionierungsoptionen angezeigt: einzelner Beidou-Modus; GPS/BDS/GALILEO/SBAS/QZSS; GPS/GLONASS/BDS/GALILEO/IRNSS/SBAS/QZSS
- UART-Schnittstelle (TTL-Pegel angezeigt; RS-232-Versionen ebenfalls je nach Modell aufgeführt)
- Externe Antenne erforderlich (bei den Modellen aufgeführt)

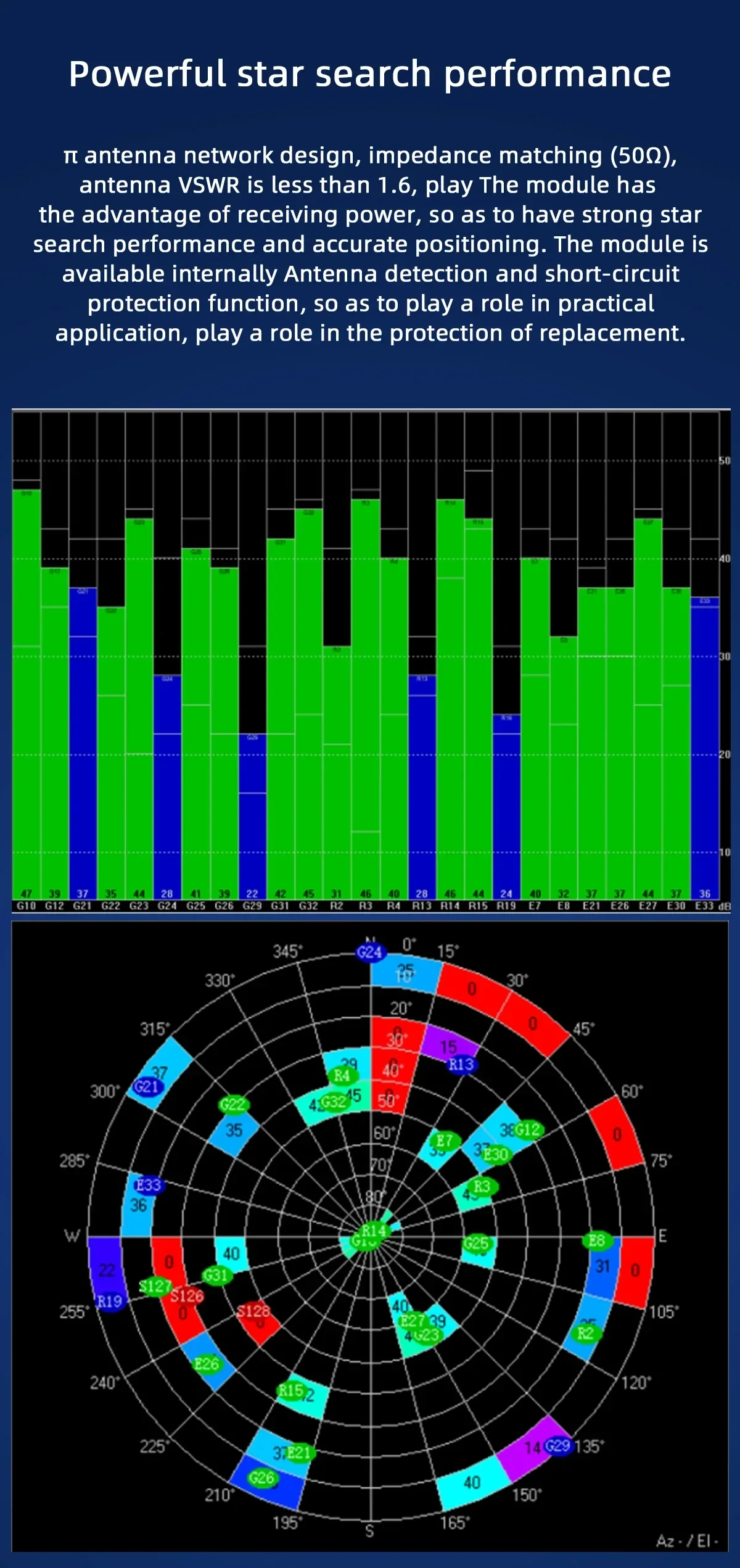

- Hinweise zum Antennen-Netzwerk angezeigt: Impedanzanpassung 50 Ohm; Antennen-VSWR < 1.6; interne Antennenerkennung und Kurzschlussschutzfunktion
Technische Daten

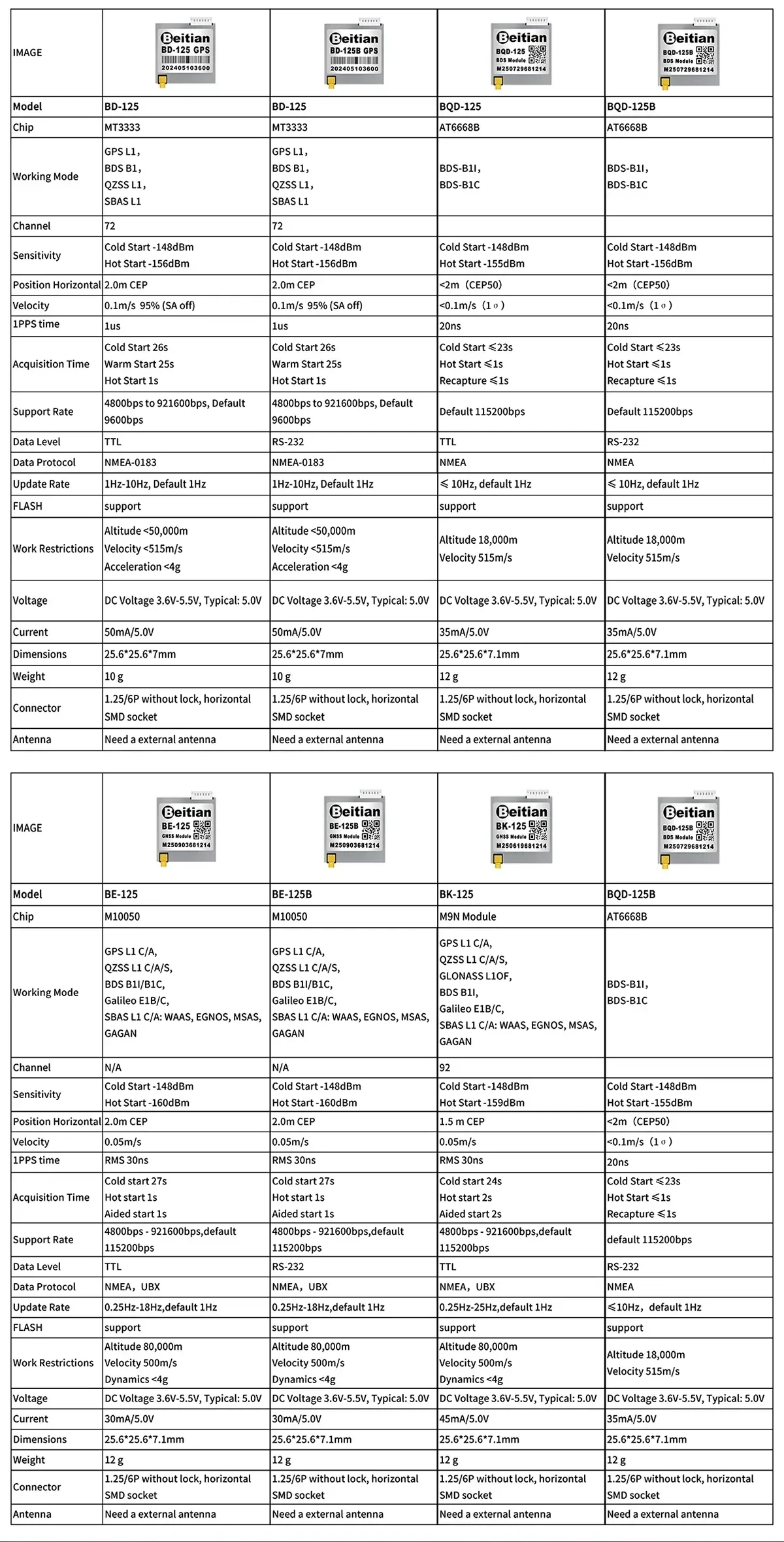

Modellvergleich (aus Hersteller Tabellen)
| Parameter | BE-125 | BE-125B | BK-125 | BD-125 (TTL) | BD-125 (RS-232) | BQD-125 (TTL) | BQD-125B (RS-232) |
|---|---|---|---|---|---|---|---|
| Chip | M10050 | M10050 | M9N Modul | MT3333 | MT3333 | AT6668B | AT6668B |
| Arbeitsmodus | GPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN | GPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN | GPS L1 C/A, QZSS L1 C/A/S, GLONASS L1OF, BDS B1I, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN | GPS L1, BDS B1, QZSS L1, SBAS L1 | GPS L1, BDS B1, QZSS L1, SBAS L1 | GPS L1, BDS-B1I, BDS-B1C | BDS-B1I, BDS-B1C |
| Kanal | N/A | N/A | 92 | 72 | 72 | — | — |
| Empfindlichkeit | Kaltstart -148 dBm; Warmstart -160 dBm | Kaltstart -148 dBm; Warmstart -160 dBm | Kaltstart -148 dBm; Warmstart -159 dBm | Kaltstart -148 dBm; Warmstart -156 dBm | Kaltstart -148 dBm; Warmstart -156 dBm | Kaltstart -148 dBm; Warmstart -155 dBm | Kaltstart -148 dBm; Warmstart -156 dBm |
| Position (Horizontal) | 2.0 m CEP | 2,0 m CEP | 1,5 m CEP | 2,0 m CEP | 2,0 m CEP | < 2 m (CEP50) | < 2 m (CEP50) |
| Geschwindigkeit | 0,05 m/s | 0,05 m/s | 0,05 m/s | 0,1 m/s 95% (SA aus) | 0,1 m/s 95% (SA aus) | < 0,1 m/s (1 σ) | < 0.1 m/s (1 σ) |
| 1PPS-Zeit | RMS 30 ns | RMS 30 ns | RMS 30 ns | 1 µs | 1 µs | 20 ns | 20 ns |
| Erfassungszeit | Kaltstart 27 s; Warmstart 1 s; Unterstützter Start 1 s | Kaltstart 27 s; Warmstart 1 s; Unterstützter Start 1 s | Kaltstart 24 s; Warmstart 2 s; Unterstützter Start 2 s | Kaltstart 26 s; Warmstart 25 s; Heißstart 1 s | Kaltstart 26 s; Warmstart 25 s; Heißstart 1 s | Kaltstart < 23 s; Heißstart < 1 s; Rückgewinnung < 1 s | Kaltstart < 23 s; Heißstart < 1 s; Rückgewinnung < 1 s |
| Unterstützungsrate (Baudrate) | 4800 bps - 921600 bps, Standard 115200 bps | 4800 bps - 921600 bps, Standard 115200 bps | 4800 bps - 921600 bps, Standard 115200 bps | 4800 bps bis 921600 bps, Standard 9600 bps | 4800 bps bis 921600 bps, Standard 9600 bps | Standard 115200 bps | Standard 115200 bps |
| Datenebene | <TTLRS-232 | TTL | TTL | RS-232 | TTL | RS-232 | |
| Datenprotokoll | NMEA, UBX | NMEA, UBX | NMEA, UBX | NMEA-0183 | NMEA-0183 | NMEA | NMEA |
| Aktualisierungsrate | 0.25 Hz - 18 Hz, Standard 1 Hz | 0,25 Hz - 18 Hz, Standard 1 Hz | 0.25 Hz - 25 Hz, Standard 1 Hz | 1 Hz - 10 Hz, Standard 1 Hz | 1 Hz - 10 Hz, Standard 1 Hz | ≤ 10 Hz, Standard 1 Hz | ≤ 10 Hz, Standard 1 Hz |
| BLITZ | Unterstützung | Unterstützung | Unterstützung | Unterstützung | Unterstützung | Unterstützung | Unterstützung |
| Arbeitsbeschränkungen | Höhe 80.000 m; Geschwindigkeit 500 m/s; Dynamik < 4 g | Höhe 80.000 m; Geschwindigkeit 500 m/s; Dynamik < 4 g | Höhe 80.000 m; Geschwindigkeit 500 m/s; Dynamik < 4 g | Höhe < 50.000 m; Geschwindigkeit < 515 m/s; Beschleunigung < 4 g | Höhe < 50.000 m; Geschwindigkeit < 515 m/s; Beschleunigung < 4 g | Höhe 18.000 m; Geschwindigkeit 515 m/s | Höhe 18.000 m; Geschwindigkeit 515 m/s |
| Spannung | Gleichstromspannung 3,6 V - 5.5 V, typisch: 5.0 V | Gleichstromspannung 3.6 V - 5.5 V, typisch: 5.0 V | Gleichstromspannung 3.6 V - 5.5 V, typisch: 5.0 V | Gleichstromspannung 3.6 V - 5.5 V, typisch: 5.0 V | Gleichstromspannung 3.6 V - 5.5 V, typisch: 5.0 V | Gleichstromspannung 3.6 V - 5.5 V, typisch: 5.0 V | Gleichstromspannung 3.6 V - 5.5 V, typisch: 5.0 V |
| Strom | 30 mA / 5.0 V | 30 mA / 5.0 V | 45 mA / 5.0 V | 50 mA / 5.0 V< | 50 mA / 5.0 V | 35 mA / 5.0 V | 35 mA / 5.0 V |
| Abmessungen | 25.6 * 25.6 * 7.1 mm | 25.6 * 25.6 * 7.1 mm | 25.6 * 25.6 * 7.1 mm | 25.6 * 25.6 * 7 mm | 25.6 * 25.6 * 7 mm | 25.6 * 25.6 * 7.1 mm | 25.6 * 25.6 * 7.1 mm |
| Gewicht | 12 g | 12 g | 12 g | 10 g | 10 g | 12 g | 12 g |
| Stecker | 1.25 / 6P ohne Verriegelung, horizontaler SMD-Steckplatz | 1.25 / 6P ohne Verriegelung, horizontaler SMD-Steckplatz | 1.25 / 6P ohne Verriegelung, horizontaler SMD-Steckplatz | 1.25 / 6P ohne Verriegelung, horizontaler SMD-Steckplatz | 1.25 / 6P ohne Verriegelung, horizontaler SMD-Steckplatz | 1.25 / 6P ohne Verriegelung, horizontaler SMD-Steckplatz | 1.25 / 6P ohne Schloss, horizontaler SMD-Steckplatz |
| Antenne | Benötigen Sie eine externe Antenne | Benötigen Sie eine externe Antenne | Benötigen Sie eine externe Antenne | Benötigen Sie eine externe Antenne | Benötigen Sie eine externe Antenne | Benötigen Sie eine externe Antenne | Benötigen Sie eine externe Antenne |

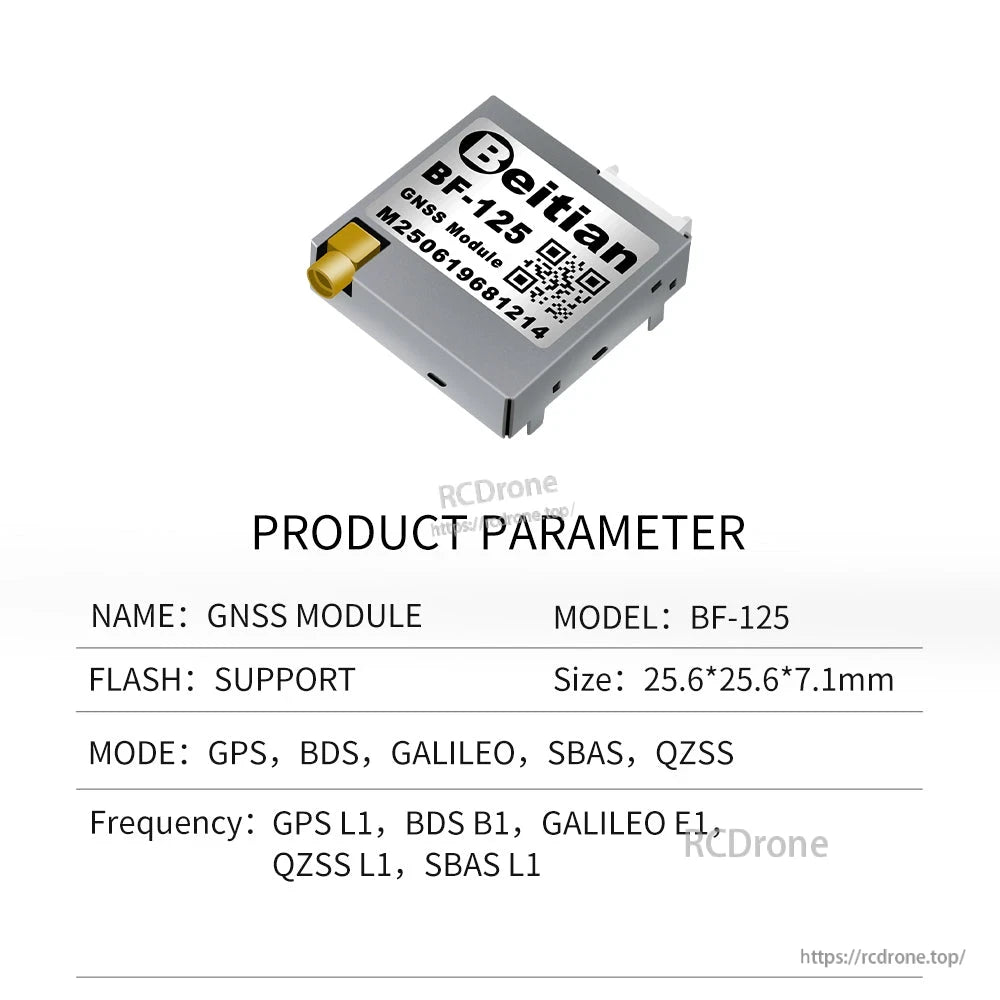

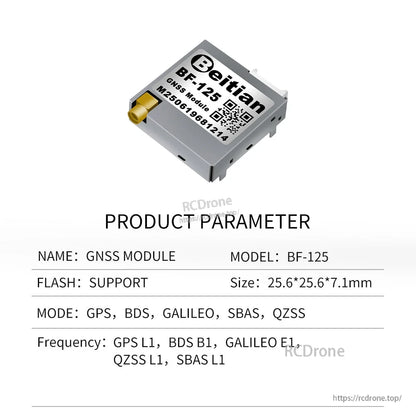

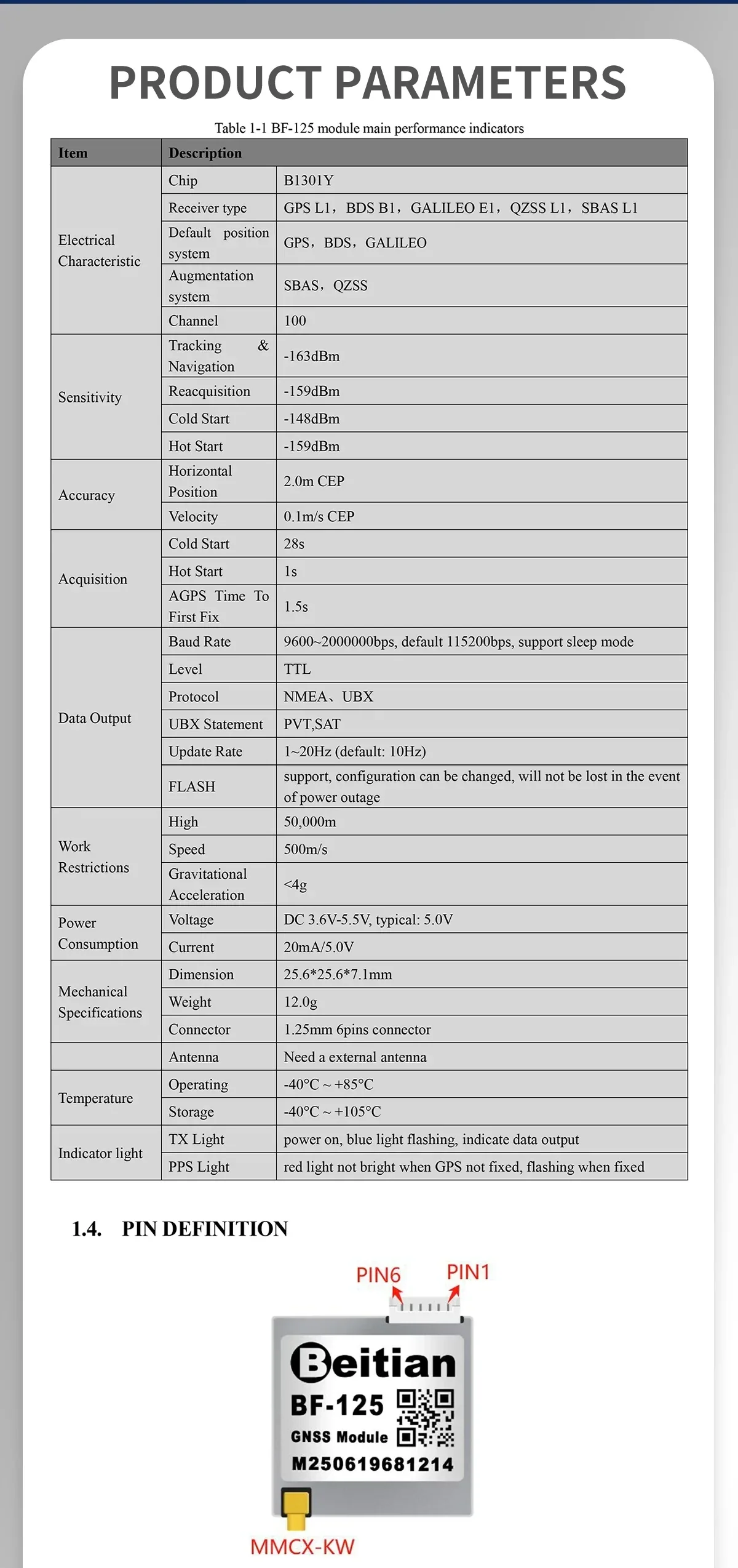

BF-125 Modul Hauptleistungsindikatoren (aus der angezeigten Produkt-Parameter-Tabelle)
| Chip | B1301Y |
| Empfängertyp | GPS L1, BDS B1, GALILEO E1, QZSS L1, SBAS L1 |
| Standard-Positionssystem | GPS, BDS, GALILEO |
| Erweiterungssystem | SBAS, QZSS |
| Kanal | 100 |
| Empfindlichkeit (Tracking & Navigation) | -163 dBm |
| Empfindlichkeit (Wiedererlangung) | -159 dBm |
| Empfindlichkeit (Kaltstart) | -148 dBm |
| Empfindlichkeit (Warmstart) | -159 dBm |
| Genauigkeit (Horizontale Position) | 2.0 m CEP |
| Genauigkeit (Geschwindigkeit) | 0,1 m/s CEP |
| Erwerb (Kaltstart) | 28 s |
| Erwerb (Warmstart) | 1 s |
| AGPS Zeit bis zum ersten Fix | 1.5 s |
| Baudrate | 9600 - 2000000 bps, Standard 115200 bps, unterstützt den Schlafmodus |
| Level | TTL |
| Protokoll | NMEA, UBX |
| UBX-Erklärung | PVT, SAT |
| Aktualisierungsrate | 1 - 20 Hz (Standard: 10 Hz) |
| FLASH | Unterstützung; Konfiguration kann geändert werden; geht bei Stromausfall nicht verloren |
| Arbeitsbeschränkungen (Hoch) | 50.000 m |
| Arbeitsbeschränkungen (Geschwindigkeit) | 500 m/s |
| Arbeitsbeschränkungen (Gravitationsbeschleunigung) | < 4 g |
| Spannung | DC 3,6 V - 5,5 V, typisch: 5,0 V |
| Strom | 20 mA / 5,0 V |
| Dimension | 25,6 * 25,6 * 7.1 mm |
| Gewicht | 12,0 g |
| Anschluss | 1.25 mm 6-Pin-Stecker |
| Antenne | Benötigen Sie eine externe Antenne |
| Betriebstemperatur | -40 C - +85 C |
| Lagertemperatur | -40 C - +105 C |
| TX-Licht | Strom ein; blaues Licht blinkt; zeigt Datenausgabe an |
| PPS-Licht | Rotes Licht leuchtet nicht, wenn GPS nicht fixiert ist; blinkt, wenn es fixiert ist |
Pinbelegung & Verkabelung (dargestellt für BF-125)
| PIN | Name | I/O | Beschreibung | Merkmal |
|---|---|---|---|---|
| 1 | 1PPS | O | 1PPS, niedriges Niveau vor der Positionierung, 1 s Periode nach der Positionierung, hohes Niveau 100 ms Pulsausgabe | Der Puls kann zur Synchronisation oder Zeitmessung verwendet werden. Lassen Sie ihn unverbunden, wenn er nicht verwendet wird. |
| 2 | GND | G | Ground | Ground |
| 3 | RST | I | Reset-Pin | — |
| 4 | RX | I | UART-Kommunikationsschnittstelle, TTL-Niveau | BDS-Daten-Eingangspin |
| 5 | TX | O | UART-Kommunikationsschnittstelle, TTL-Niveau | BDS-Daten-Ausgangspin |
| 6 | VCC | I | Hauptstromversorgung, DC-Eingang | DC 3,6 V - 5,5 V; 5,0 V empfohlen |

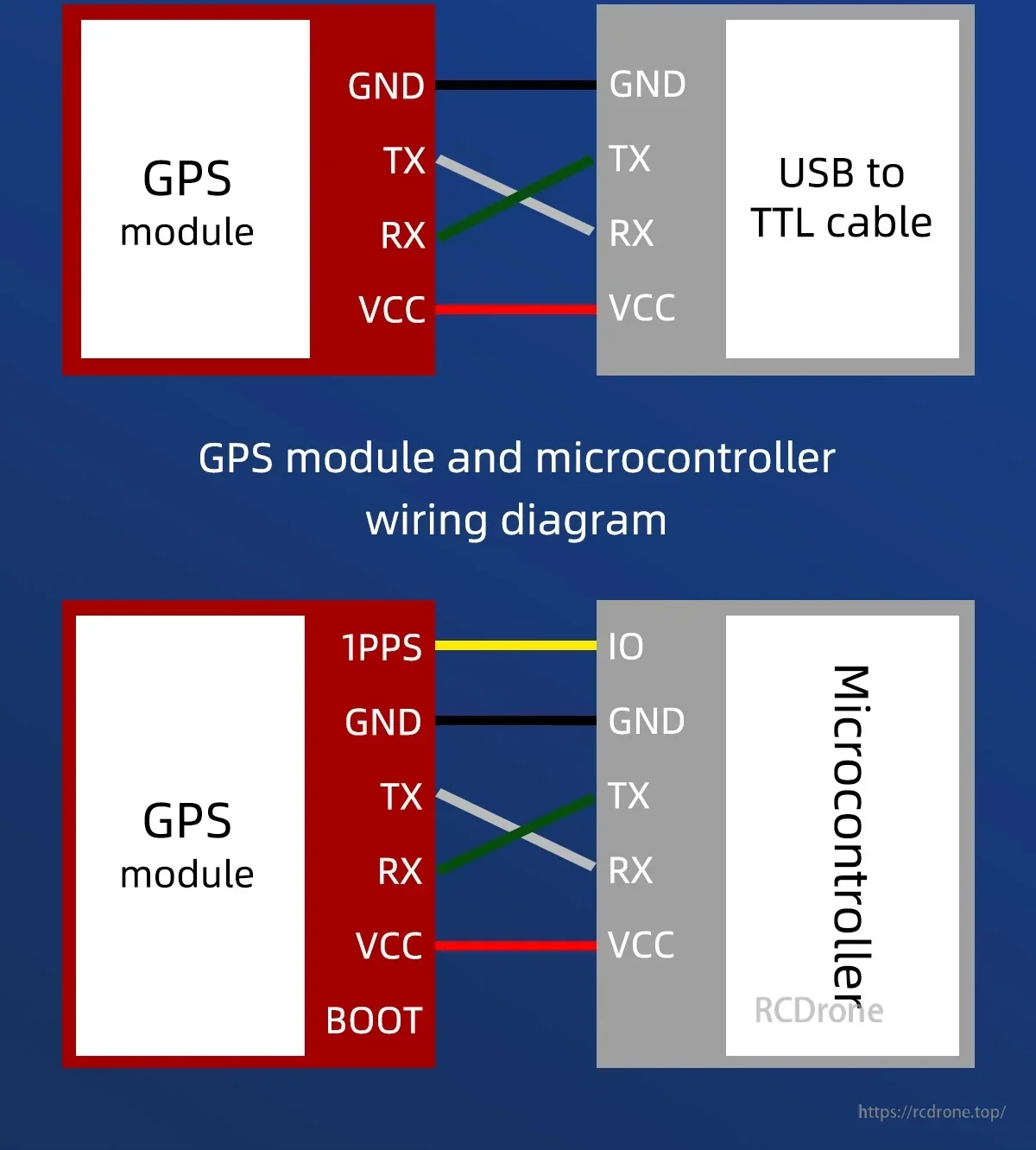

Die gezeigten Verdrahtungsdiagramme umfassen: GPS-Modul zu USB-zu-TTL-Kabel (GND, TX, RX, VCC) und GPS-Modul zu Mikrocontroller (1PPS zu IO, plus GND/TX/RX/VCC). Ein BOOT-Pin ist ebenfalls auf der Modulseite dargestellt.
Anwendungen
- Verfolgung von Shared Bikes
- Logistikverfolgung
- Positionierung tragbarer Geräte
Paketauswahl

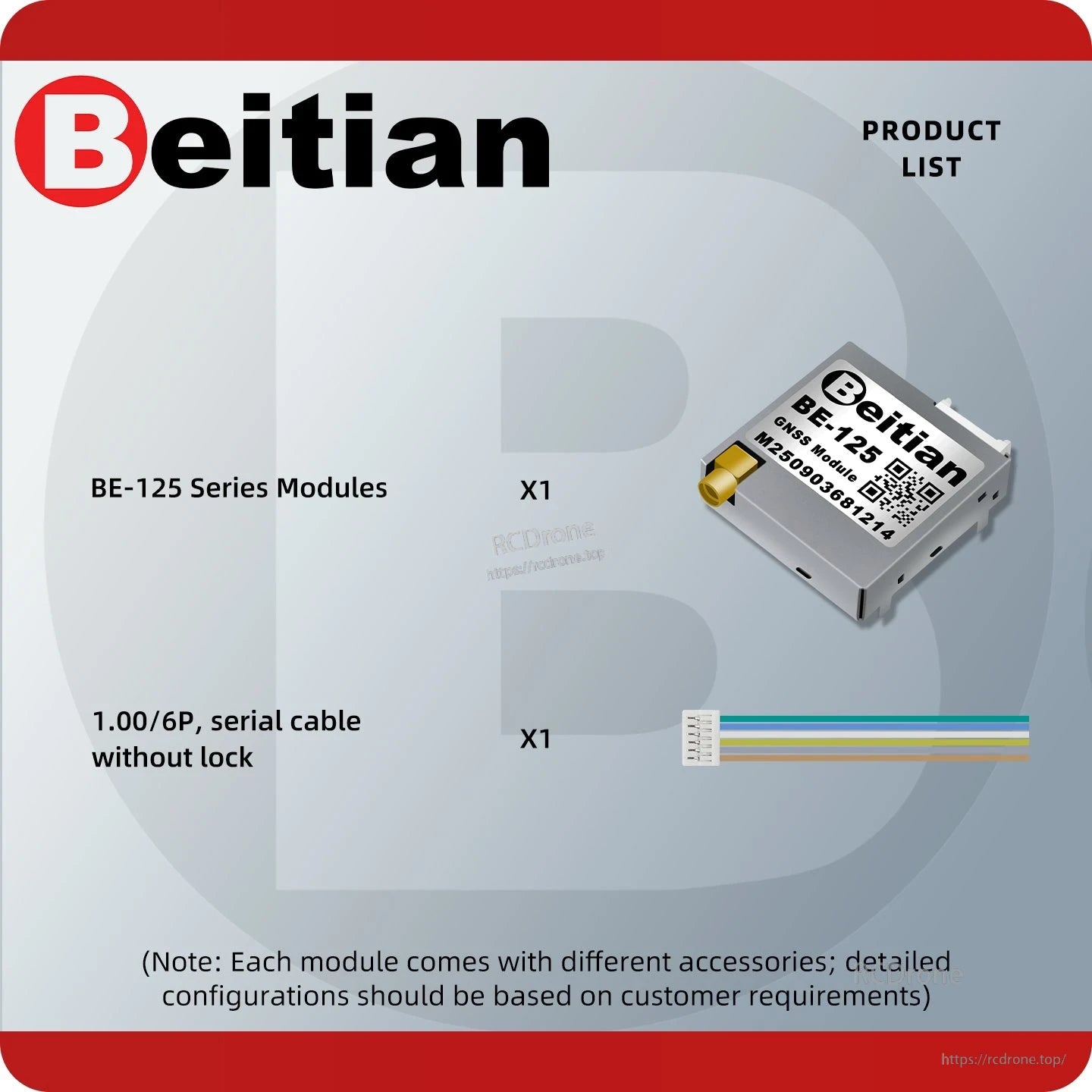

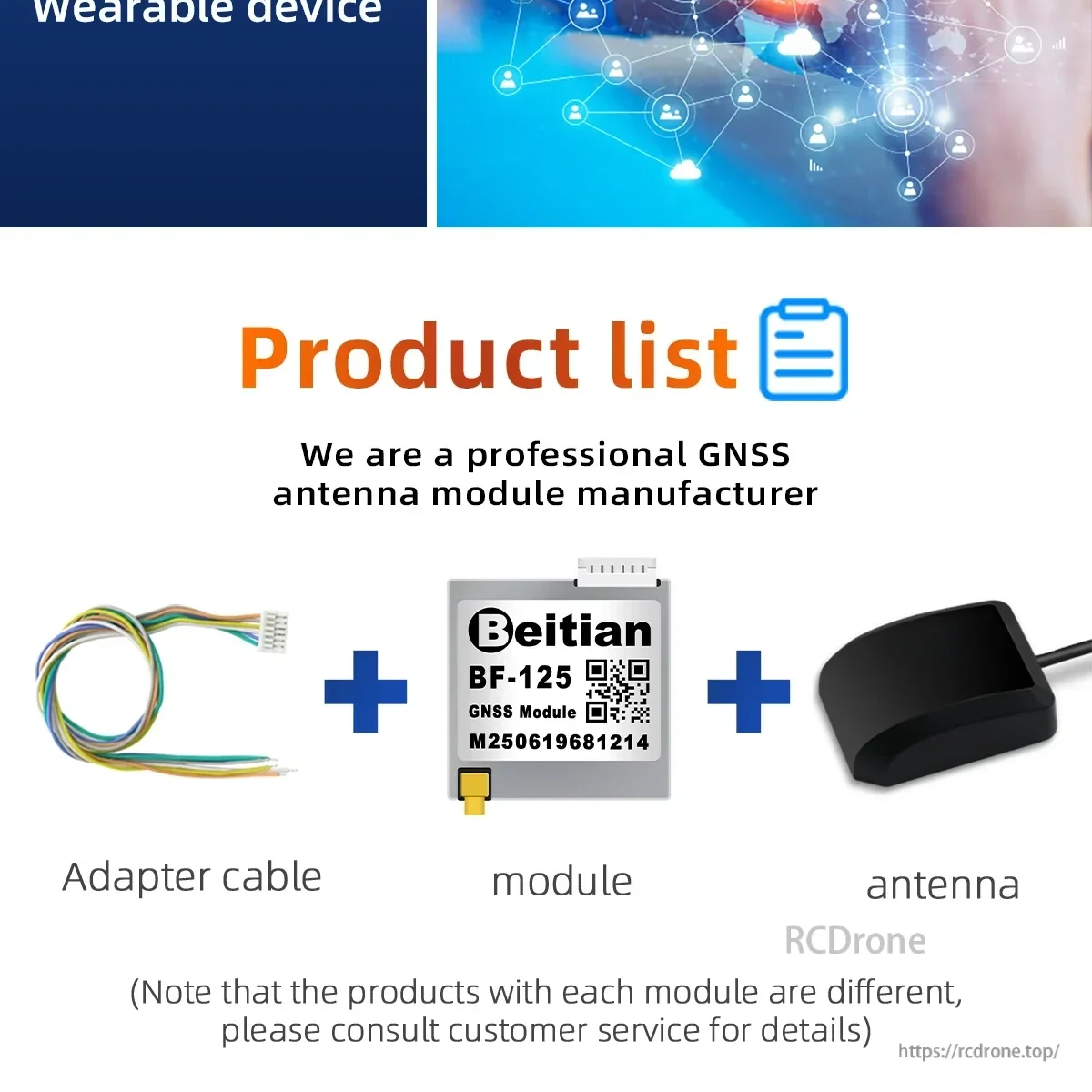

Eine Produktlistengrafik zeigt mögliche Kombinationen von Adapterkabel + Modul + Antenne , und weist darauf hin, dass die enthaltenen Artikel je nach Modul/Option variieren können. Für die Bestätigung der genauen enthaltenen Artikel mit der ausgewählten Variante (Modelloptionen angezeigt: BK-125, BE-125, BE-125B, BK-125B, BN-143AJ, BD-143AJ) kontaktieren Sie den Support unter https://rcdrone.top/ oder per E-Mail an [email protected] .
Details

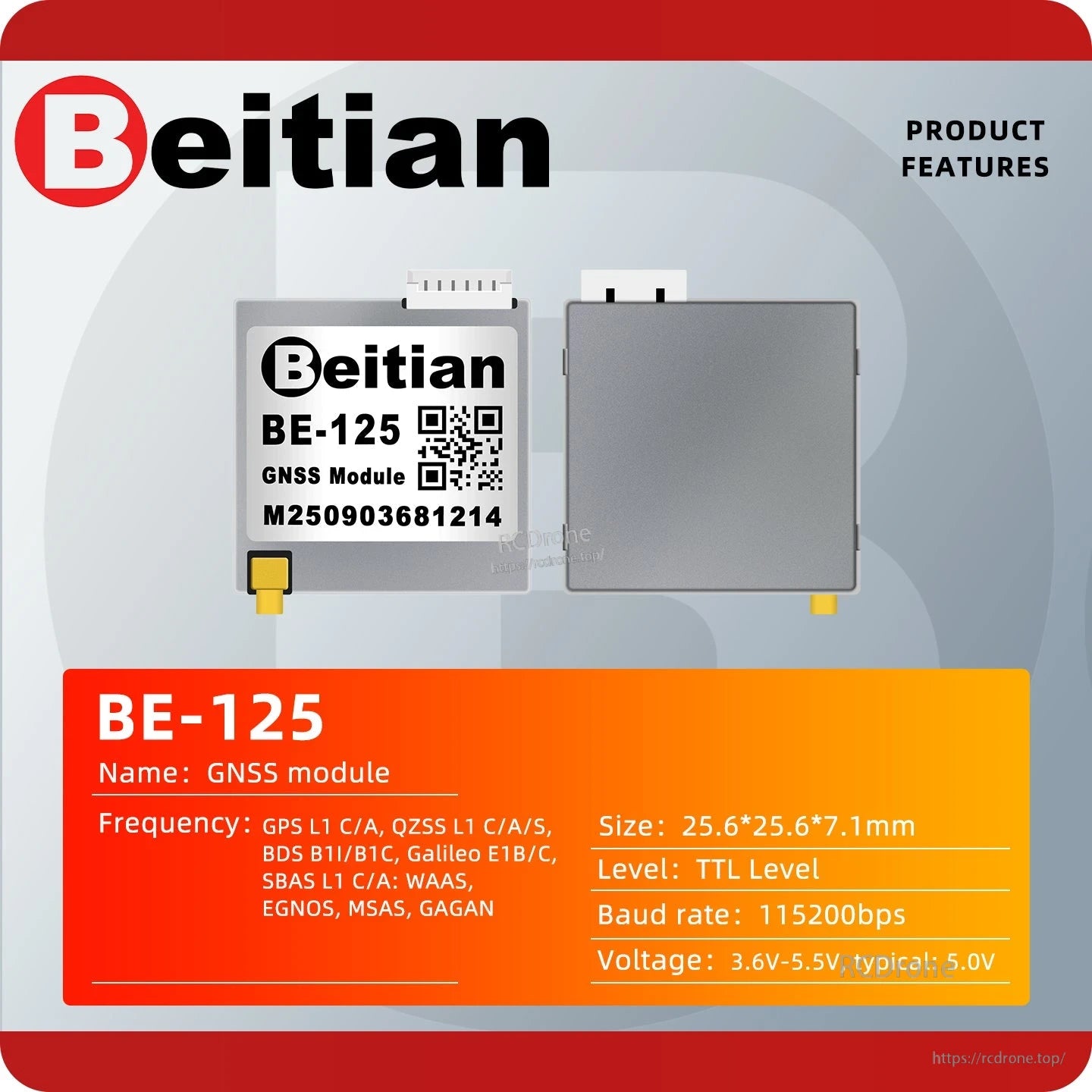

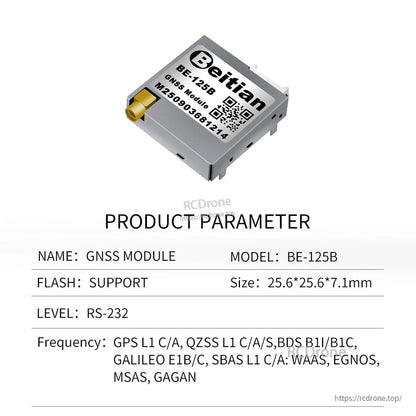

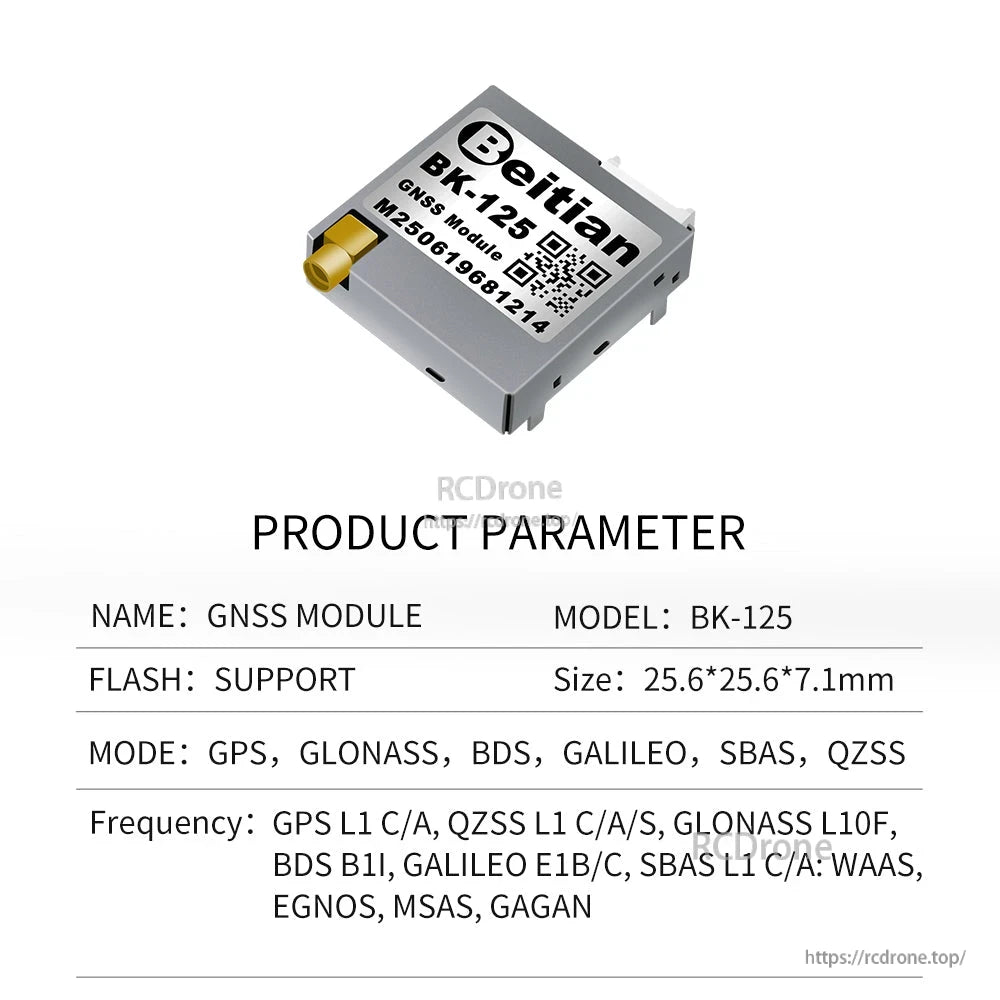

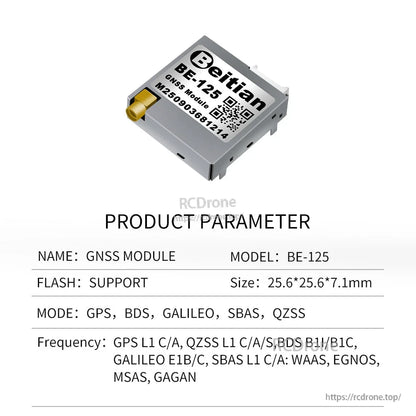

Die Modellspezifikationen sind für die BE-125-Serie und verwandte Varianten zusammengefasst, einschließlich Datenebene, 1PPS-Timing und Antennenanforderungen.

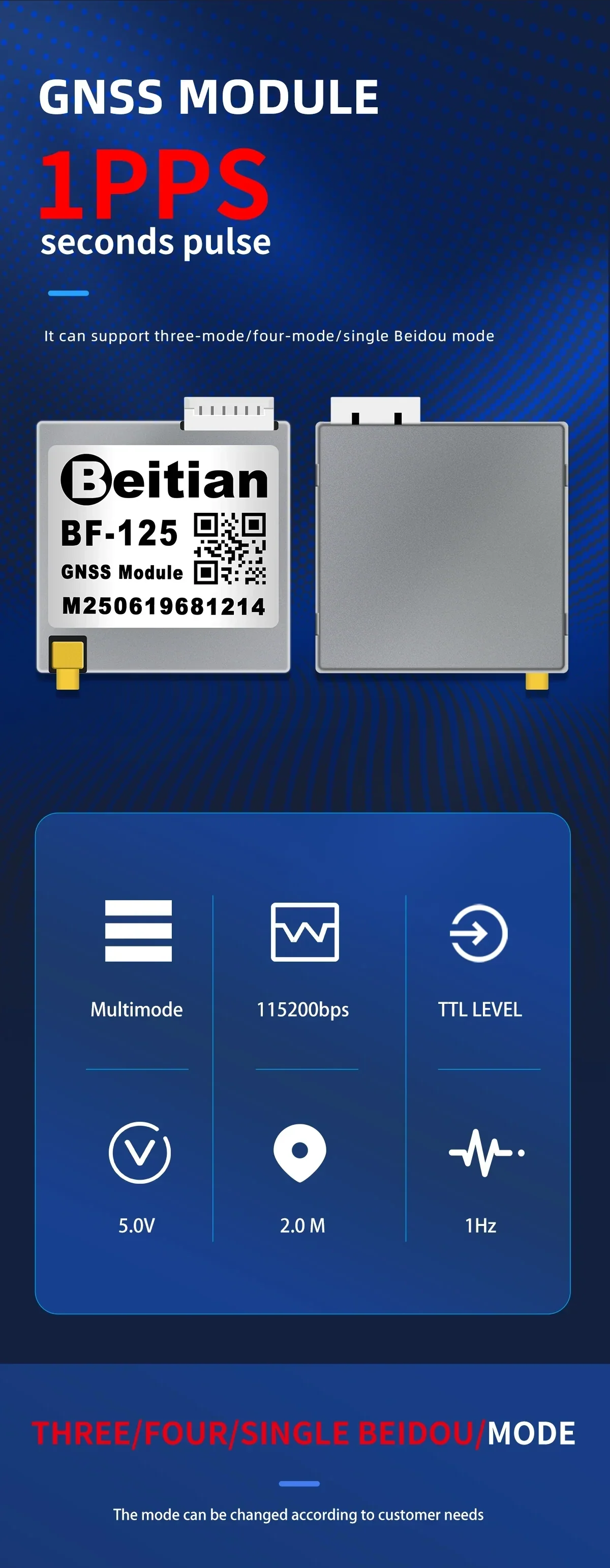

Das Modul ist für Timing-Anwendungen konzipiert und unterstützt wählbare GNSS-Modi mit einem 1PPS-Sekundenimpuls-Ausgang.
Wählbare Konstellationsmodi helfen dabei, das Modul an verschiedene Zeit- und Positionierungsanordnungen anzupassen.
Wichtige elektrische, mechanische und Pin-Details sind für die Installations- und Integrationsplanung zusammengefasst.
UART-Verkabelung und die 1PPS-Leitung sind für den direkten Anschluss an ein USB-zu-TTL-Kabel oder einen Controller ausgelegt.

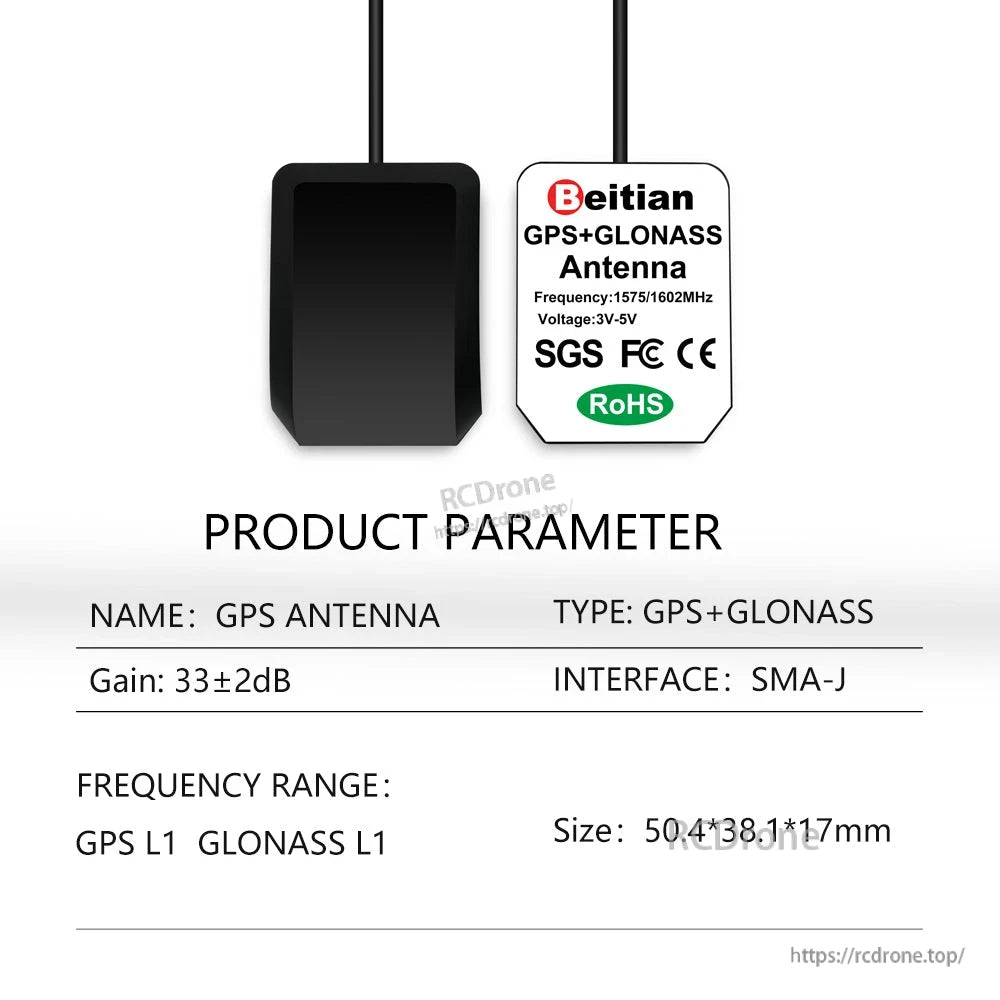

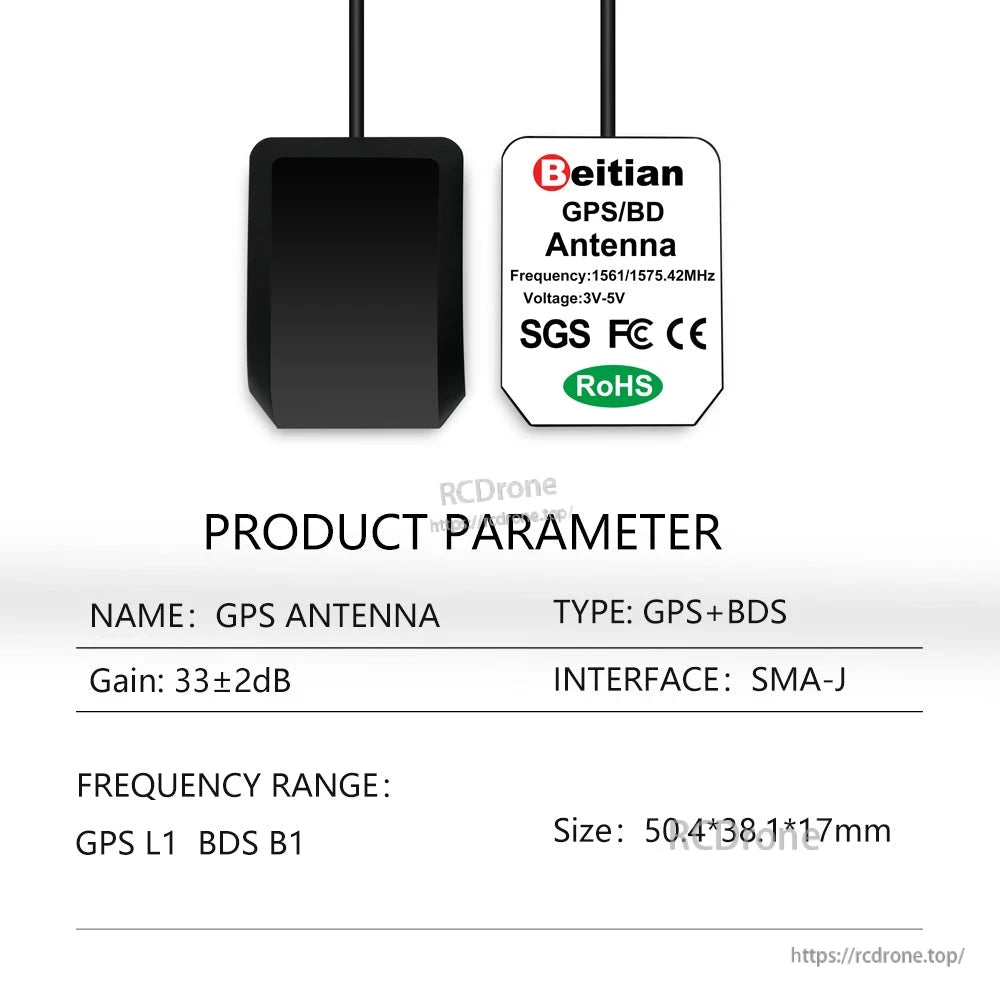

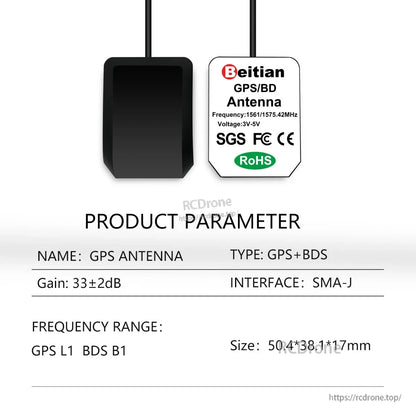

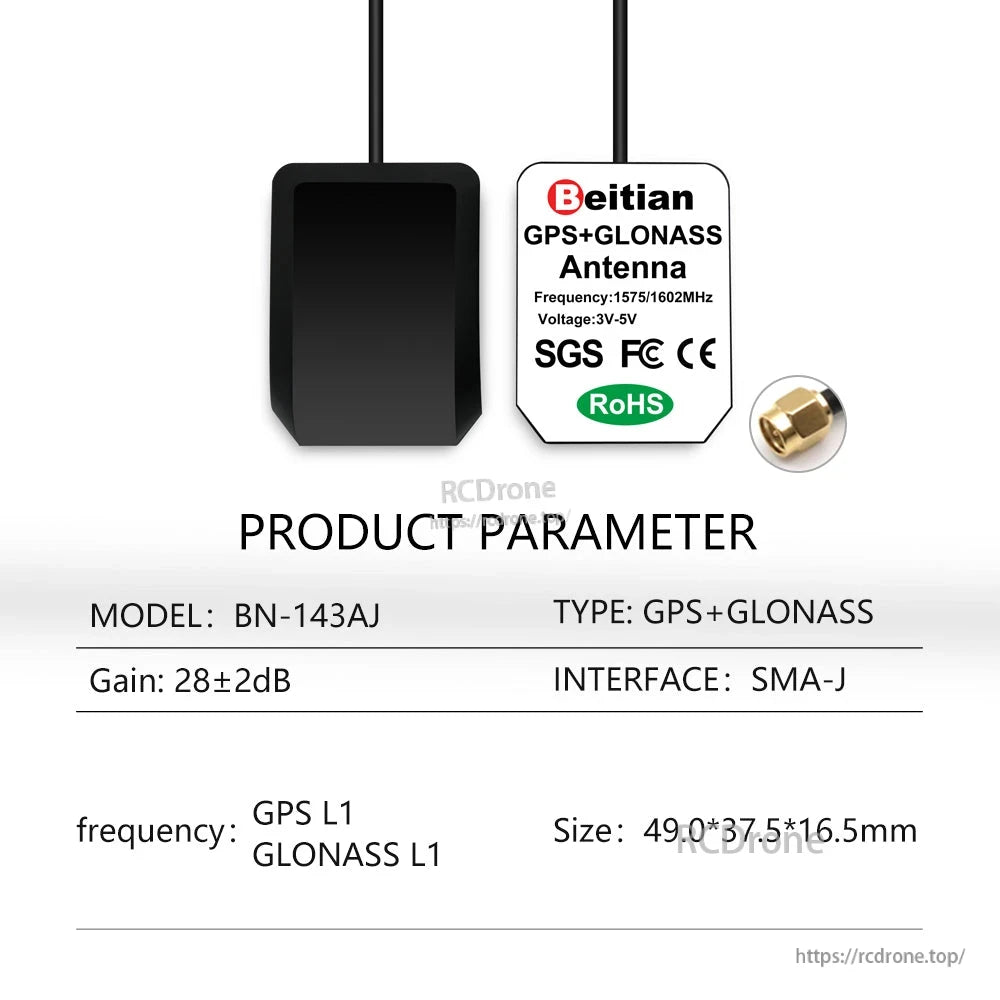

Eine passende externe Antenne unterstützt einen stabilen Empfang und eine genaue Zeitausgabe.

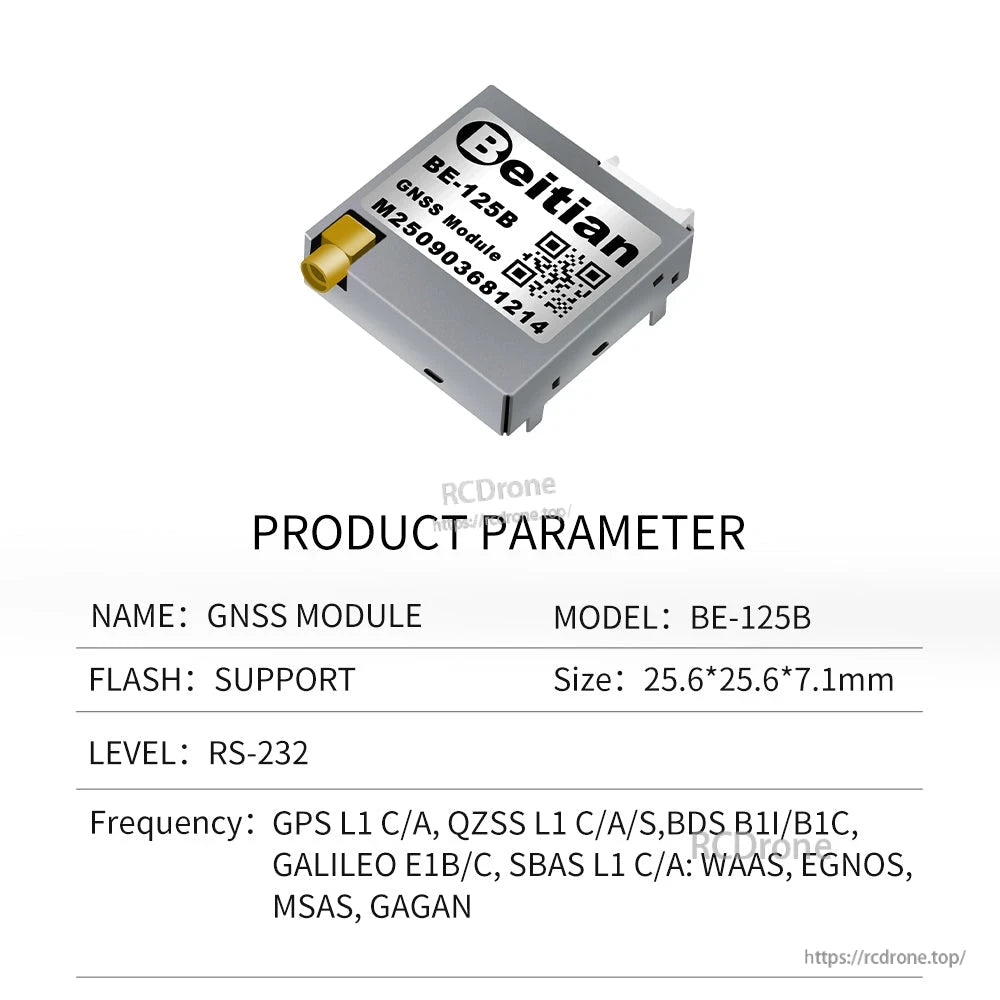

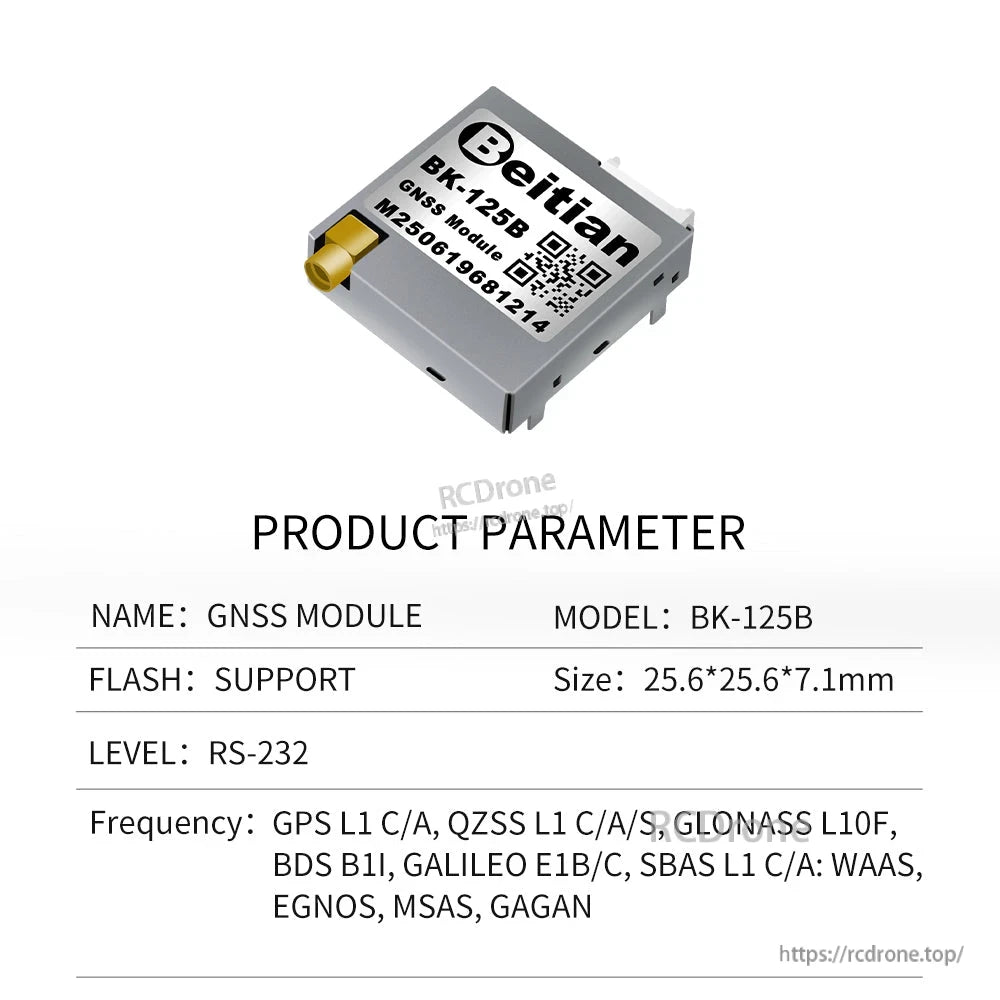

Das Parametersheet listet elektrische Grenzen, Ausgabeformat, Betriebsbereich und die erforderliche externe Antenne auf.

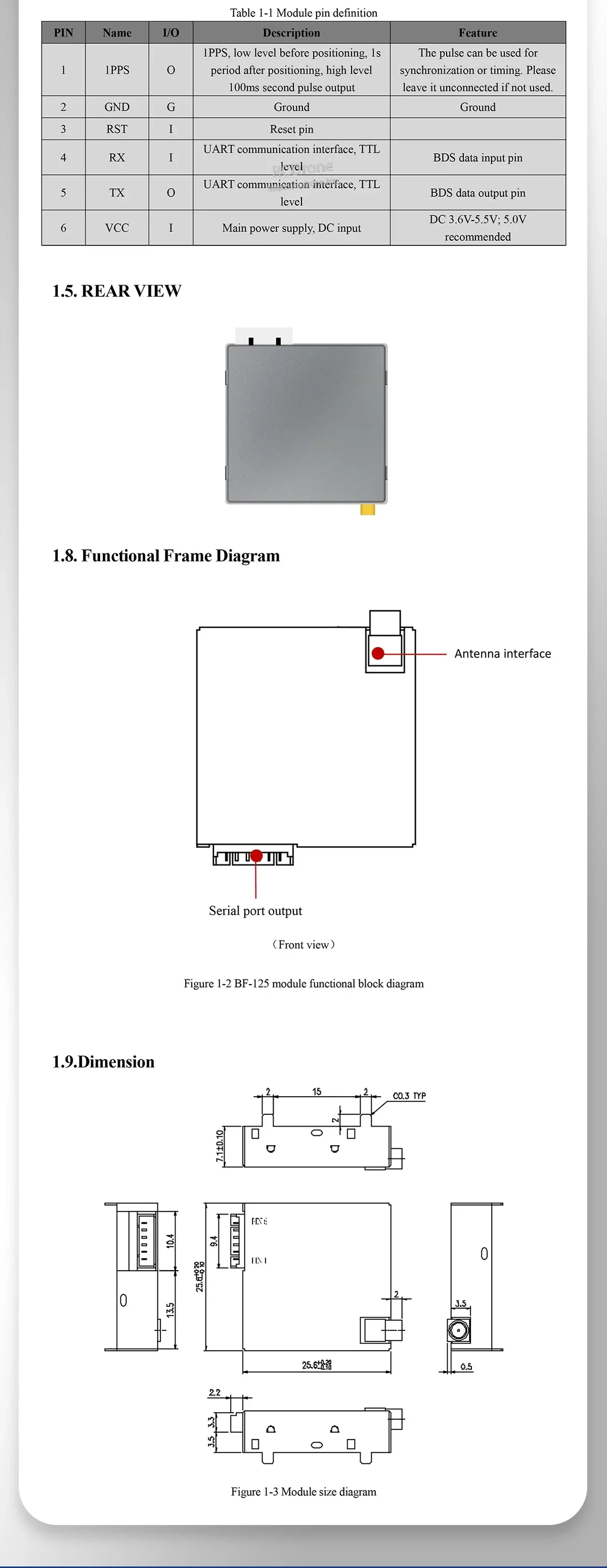

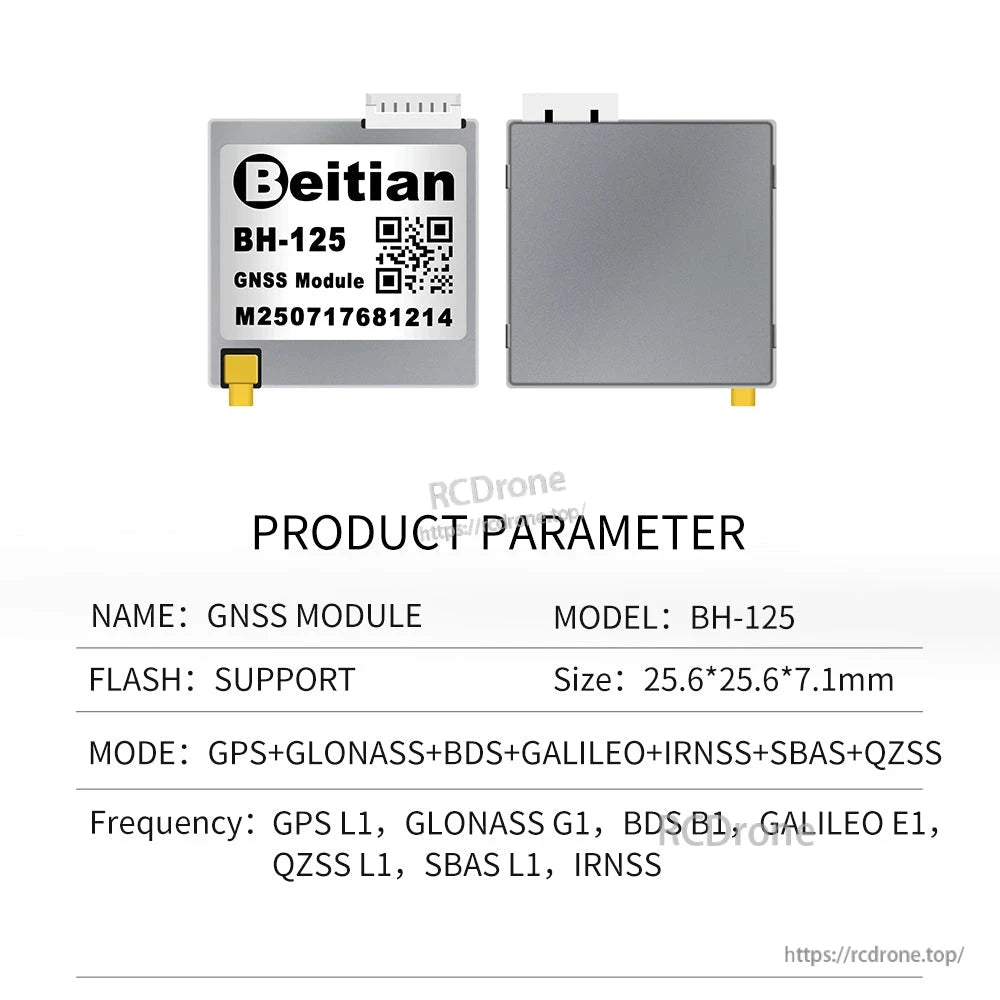

Die Rückansicht und Abmessungen helfen, die Platzierung der Anschlüsse vor der Montage zu bestätigen.

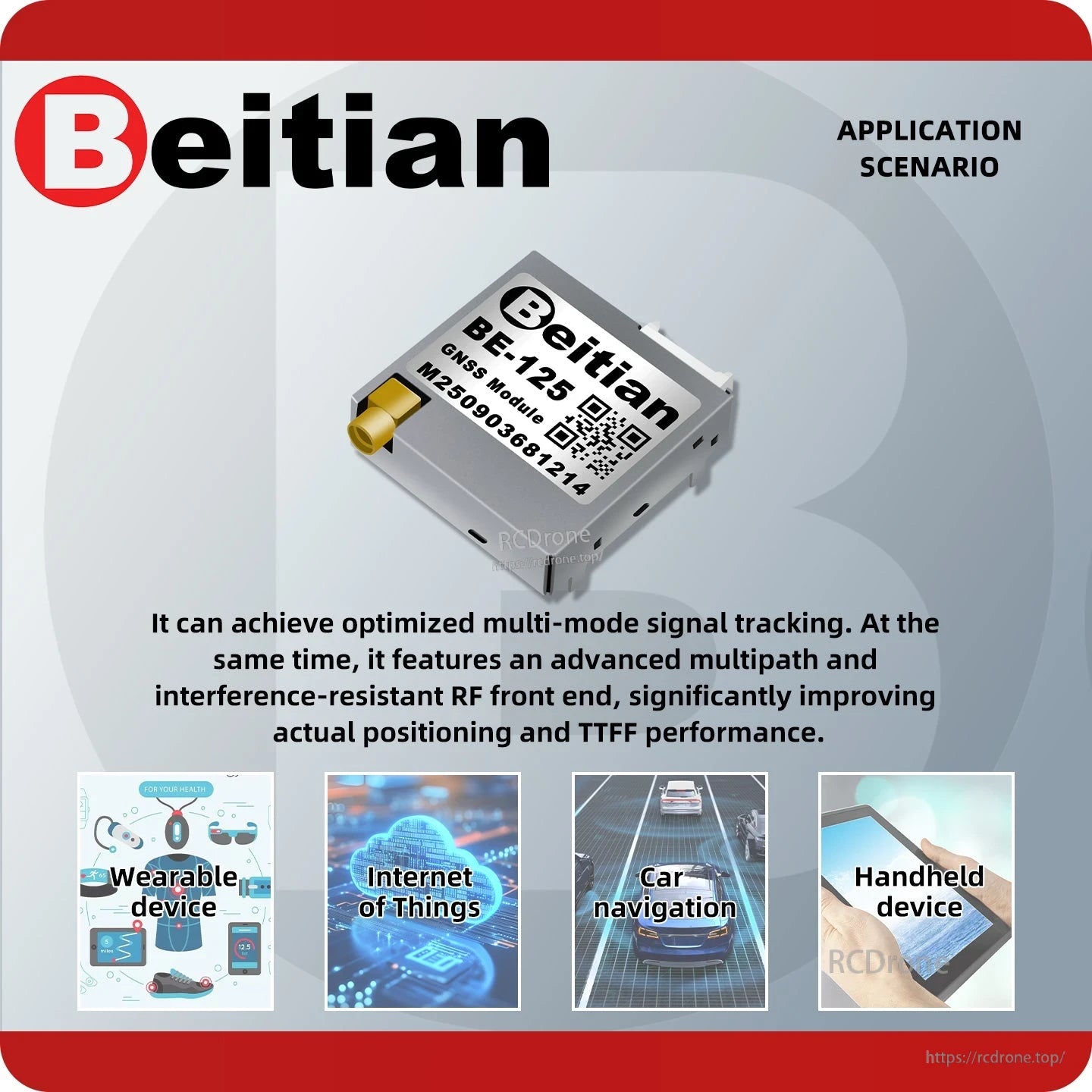

Typische Anwendungen umfassen Asset-Tracking und andere kompakte GNSS-fähige Produkte.
Das Modul ist mit dem passenden Kabel und der Antenne abgebildet, die im kompletten Setup verwendet werden.
