Beitian BE-575 / BK-575 / BK-575H GNSS GPS Modul (Keramikantenne) für Pixhawk PX4 APM UAV

Beitian

$109.43 USD

Sale Ausverkauft

Inkl. Steuern. Versand wird beim Checkout berechnet

Modell BE-575 BK-575 BK-575H

Anzahl

Vollständige Details anzeigen

Übersicht

Das Beitian BE-575 / BK-575 / BK-575H ist ein GNSS GPS-Modul product_type, das für UAV-Flugcontroller wie Pixhawk, PX4 und APM entwickelt wurde und die Multi-Konstellationspositionierung für Luftbildfotografie und allgemeine Drohnennavigation unterstützt. Verfügbare Optionsmodelle: BE-575, BK-575, BK-575H.

Hauptmerkmale

Gleichzeitiger Empfang von vier Satellitensystemen: BeiDou, GPS, GLONASS, Galileo (modellabhängige Bänder in den Spezifikationen aufgeführt).
Zwei Ausgabeverfahren: NMEA, UBX.
Aktualisierungsfrequenz bis zu 0,25 Hz–25 Hz (Standard 1 Hz; maximal modellabhängig in den Spezifikationen aufgeführt).
Baudrate einstellbar 4800–921600 bps (Standard variiert je nach Modell).
Statusanzeige und Benutzerfunktionen (modellabhängig): Sicherheitsschalter, Summer, RGB-Anzeige, GPS FIX-Lampe.
Pi-Typ Antennen-Netzwerkdesign, Impedanzanpassung (50Ω), Antennen-VSWR unter 1,6.

Für Installationshilfe oder Fragen zur Kompatibilität vor dem Kauf, kontaktieren Sie [email protected] or besuchen Sie https://rcdrone.top/.

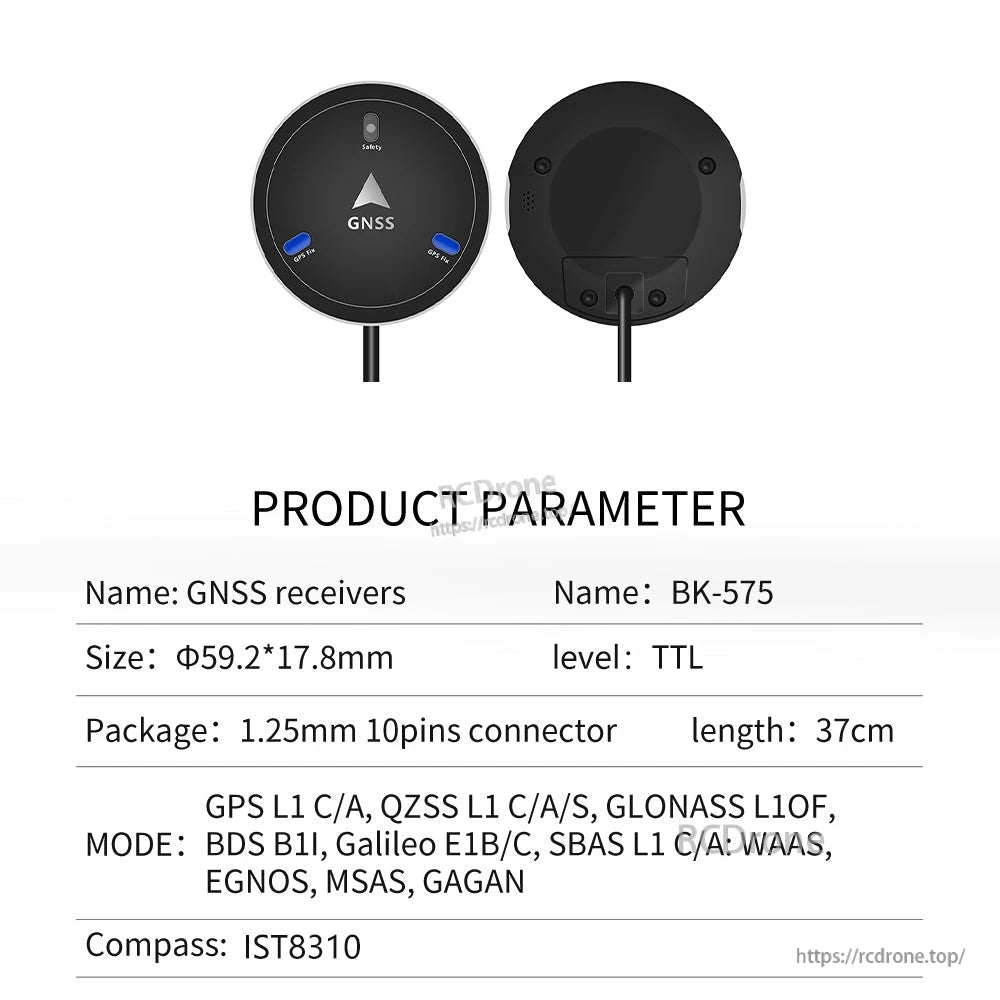

Technische Daten

Allgemeine Mechanik

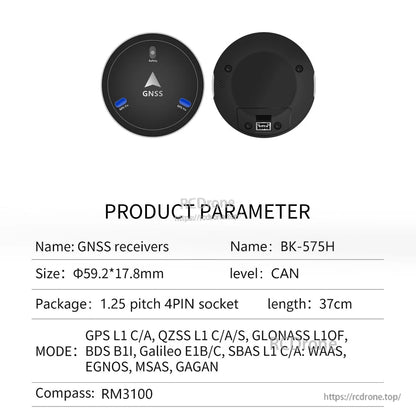

Gehäusegröße

Φ59.2 × 17.8 mm

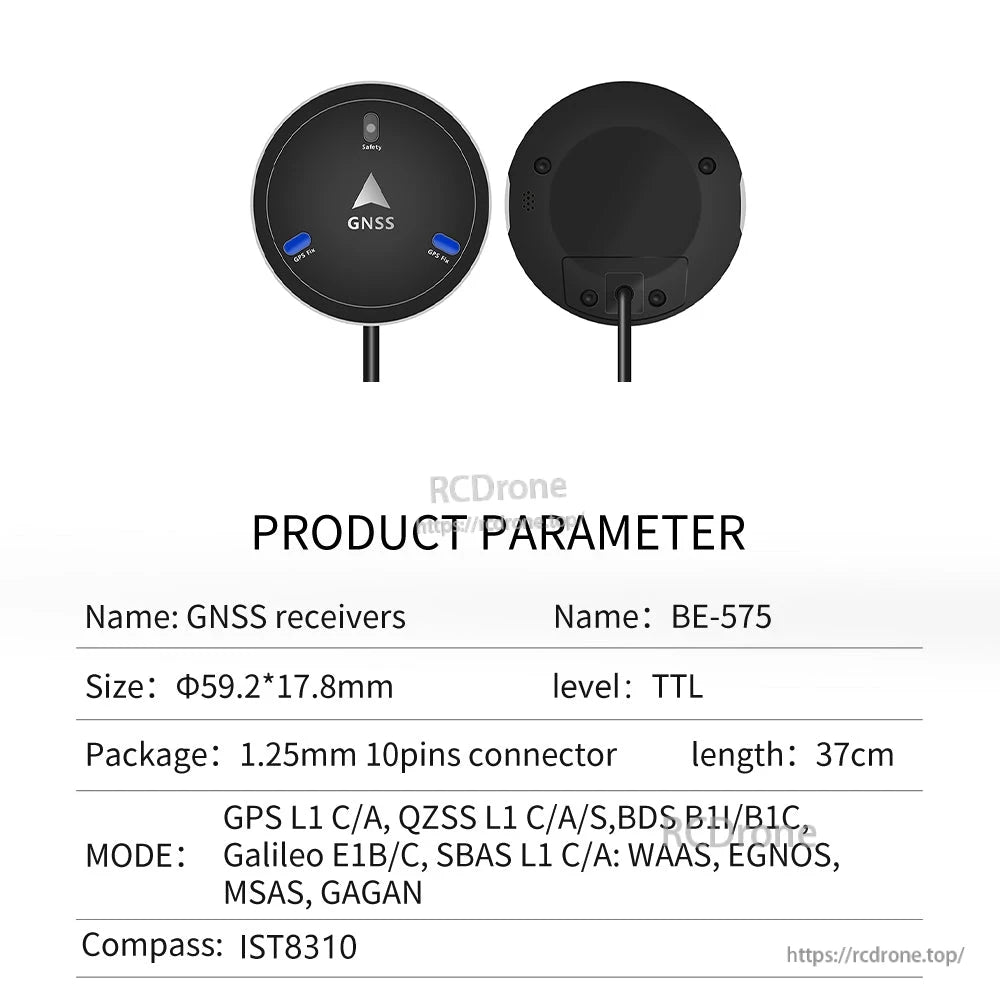

Modellvergleich (BE-575 vs BK-575 vs BK-575H)

Parameter	BE-575	BK-575	BK-575H
Arbeitsmodus / Bänder	GPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN	GPS L1 C/A, QZSS L1 C/A/S, GLONASS L1OF, BDS B1I, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN	GPS L1 C/A, QZSS L1 C/A/S, GLONASS L1OF, BDS B1I, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN
Kanal	N/A	92 Suchkanäle	92 Suchkanäle
Empfindlichkeit (Tabelle)	Kaltstart -148 dBm; Warmstart -160 dBm	Kaltstart -148 dBm; Warmstart -159 dBm	Kaltstart -148 dBm; Warmstart -159 dBm
Empfindlichkeitstest erfassen (Tabelle)	Verfolgung -166 dBm; Wiedererfassung -160 dBm; Kaltstart -148 dBm; Warmstart -160 dBm	Verfolgung -167 dBm; Wiedererfassung -160 dBm; Kaltstart -148 dBm; Warmstart -159 dBm	Verfolgung -167 dBm; Wiedererfassung -160 dBm; Kaltstart -148 dBm; Warmstart -159 dBm
Horizontale Genauigkeit	2.0 m CEP	1,5 m CEP	1,5 m CEP
Geschwindigkeitsgenauigkeit	0,05 m/s	0,05 m/s	0,05 m/s
PPS-Zeitgenauigkeit	RMS 30 ns; 99% 60 ns	RMS 30 ns; 99% 60 ns	RMS 30 ns; 99% 60 ns
Baudrate	4800 bps – 921600 bps; Standard 115200 bps	4800 bps – 921600 bps; Standard 115200 bps	4800 bps – 921600 bps; Standard 38400 bps
Ausgangsniveau	TTL-Niveau	TTL-Niveau	CAN-Niveau
Ausgangsprotokoll	NMEA, UBX	NMEA, UBX	NMEA, UBX
Aktualisierungsfrequenz	0,25Hz – 18Hz; Standard 1Hz	0,25Hz – 25Hz; Standard 1Hz	0.25Hz – 25Hz; Standard 1Hz
BLITZ	Mit BLITZ	Mit BLITZ	Mit BLITZ
Versorgung / Spannung	Gleichspannung 3.6V–5.5V; typisch: 5.0V	Gleichspannung 3.6V–5.5V; typisch: 5.0V	Gleichspannung 5.0V
Strom	30 mA / 5.0V	45 mA / 5.0V	120 mA
Gewicht	36 g	36 g	33 g
MCU	Keine	Keine	Cortex-M4
Barometer	Keine (Tabelle zeigt auch: IST8310)	Keine (Tabelle zeigt auch: IST8310)	MS5611-01BA03 (Tabelle zeigt auch: RM3100)
Schalter	Keine	Keine	Unterstützung
Summer	Keine	Keine	Unterstützung
Kabel / Anschluss Hinweis	1,25 mm 10-poliger Anschluss; Länge 37 cm	1,25 mm 10-poliger Anschluss; Länge 37 cm	1.25 Pitch 4 Pins Steckdose; Länge 37 cm
Betriebstemperatur	-40 °C bis +85 °C	-40 °C bis +85 °C	-40 °C bis +85 °C
Lagertemperatur	-40 °C bis +105 °C	-40 °C bis +105 °C	-40 °C bis +105 °C
Anzeigeleuchte	FIX LED ×2 rotes Licht ist immer an, wenn eingeschaltet; RGB LED ×1 farbiges Licht	FIX LED ×2 rotes Licht ist immer an, wenn eingeschaltet; RGB LED ×1 farbiges Licht	FIX LED ×1 rotes Licht bleibt an, wenn eingeschaltet; CAN LED ×1 grünes Licht blinkt während der CAN-Kommunikation; SAFE LED ×1 lila Licht für Sicherheitsschalter; RGB LED ×1 farbiges Licht (wirksam, wenn MCU vorhanden)

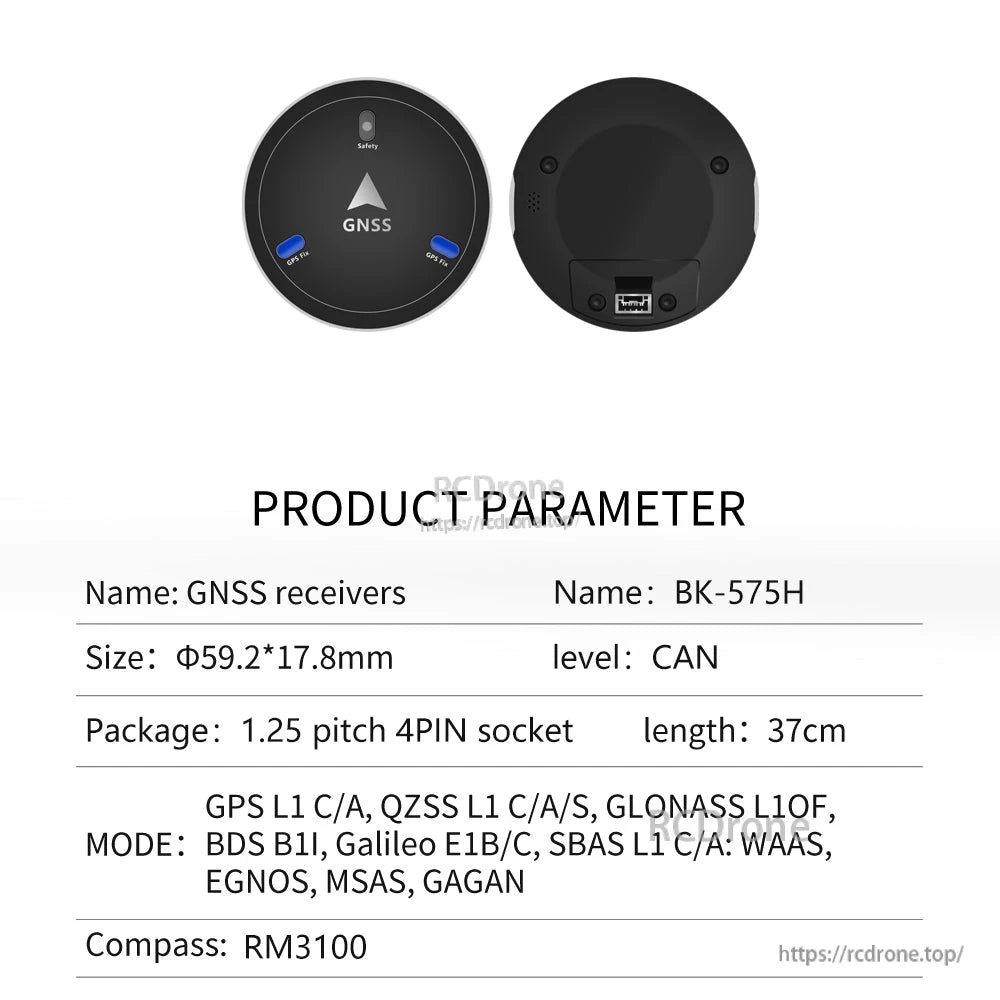

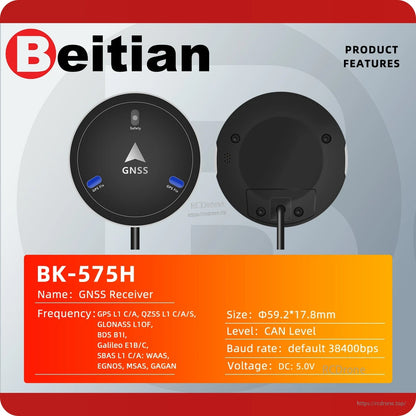

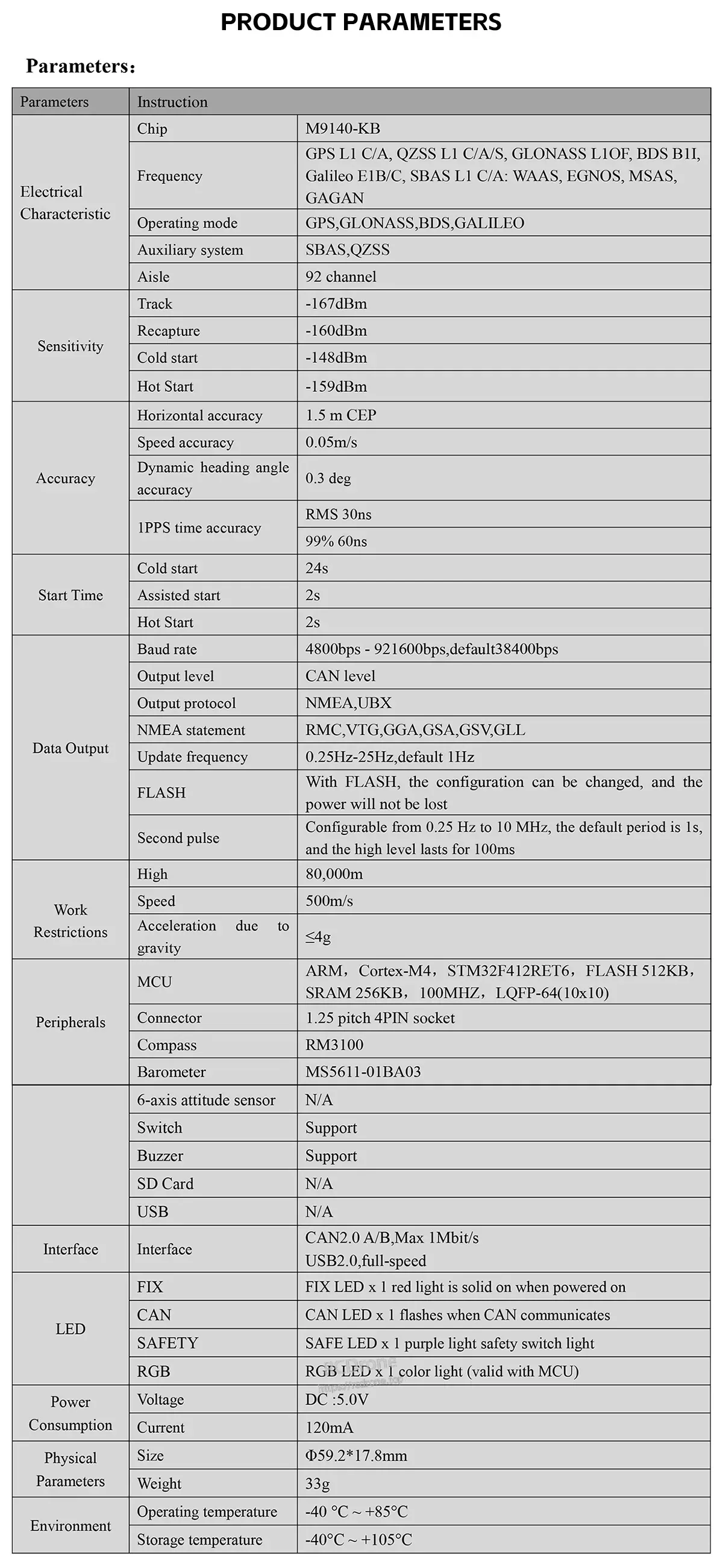

BK-575H Detaillierte Parameter (zusätzliche Tabelle)

Chip	M9140-KB
Betriebsmodus	GPS, GLONASS, BDS, GALILEO
Hilfssystem	SBAS, QZSS
Kanal	92 Kanäle
Empfindlichkeit	Track -167 dBm; Wiedererfassung -160 dBm; Kaltstart -148 dBm; Warmstart -159 dBm
Horizontale Genauigkeit	1.5 m CEP
Geschwindigkeitsgenauigkeit	0,05 m/s
Dynamische Kurswinkelgenauigkeit	0,3 Grad
1PPS Zeitgenauigkeit	RMS 30 ns; 99% 60 ns
Startzeit	Kaltstart 24 s; Unterstützter Start 2 s; Warmstart 2 s
Baudrate	4800 bps – 921600 bps; Standard 38400 bps
Ausgangsniveau	CAN-Niveau
Ausgangsprotokoll	NMEA, UBX

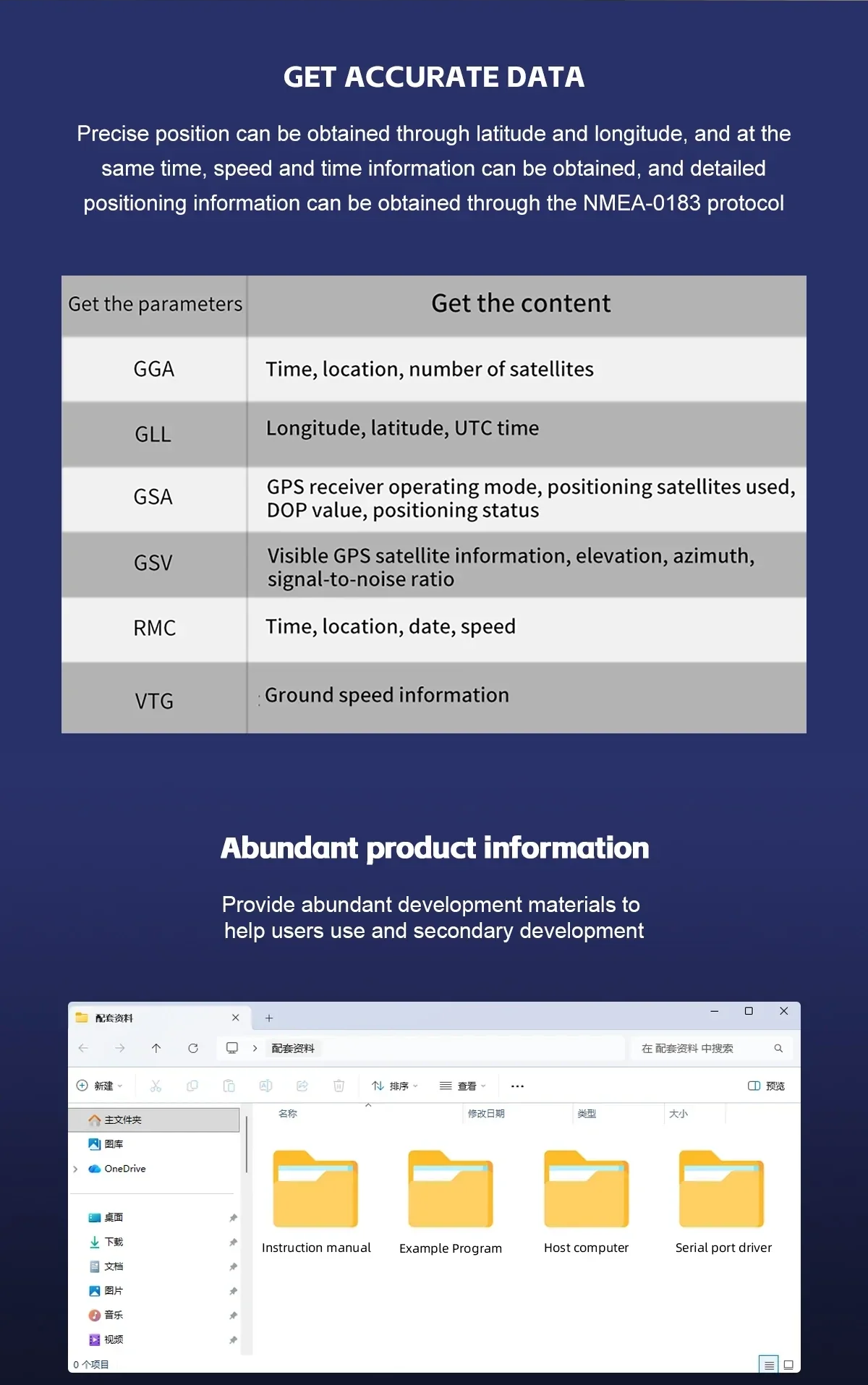

NMEA-Aussage	RMC, VTG, GGA, GSA, GSV, GLL
Aktualisierungsfrequenz	0,25Hz–25Hz; Standard 1Hz
FLASH	Mit FLASH; Konfiguration kann geändert werden und Strom geht nicht verloren
Zweiter Puls	Konfigurierbar von 0.25 Hz bis 10 MHz; Standardperiode 1 s; Hochpegel dauert 100 ms
Arbeitsbeschränkungen	Höhe 80.000 m; Geschwindigkeit 500 m/s; Erdbeschleunigung ≤4 g
MCU	ARM, Cortex-M4, STM32F412RET6; FLASH 512KB; SRAM 256KB; 100MHZ; LQFP-64 (10×10)
Steckverbinder	1,25 Pitch 4PIN Buchse
Kompass	RM3100
Barometer	MS5611-01BA03
6-Achsen-Haltungssensor	N/A
Schalter	Unterstützung
Summer	Unterstützung
SD-Karte	N/A
USB	N/A
Schnittstelle	CAN2.0 A/B, Max 1 Mbit/s; USB2.0, Vollgas
LED	FIX: FIX LED ×1 rotes Licht leuchtet konstant, wenn eingeschaltet; CAN: CAN LED ×1 blinkt, wenn CAN kommuniziert; SICHERHEIT: SICHER LED ×1 lila Licht Sicherheitsschalterlicht; RGB: RGB LED ×1 farbiges Licht (gültig mit MCU)
Stromverbrauch	DC 5.0V; 120 mA
Physikalisch	Größe Φ59.2 × 17.8 mm; Gewicht 33 g
Umgebung	Betriebstemperatur -40 °C bis +85 °C; Lagertemperatur -40 °C bis +105 °C

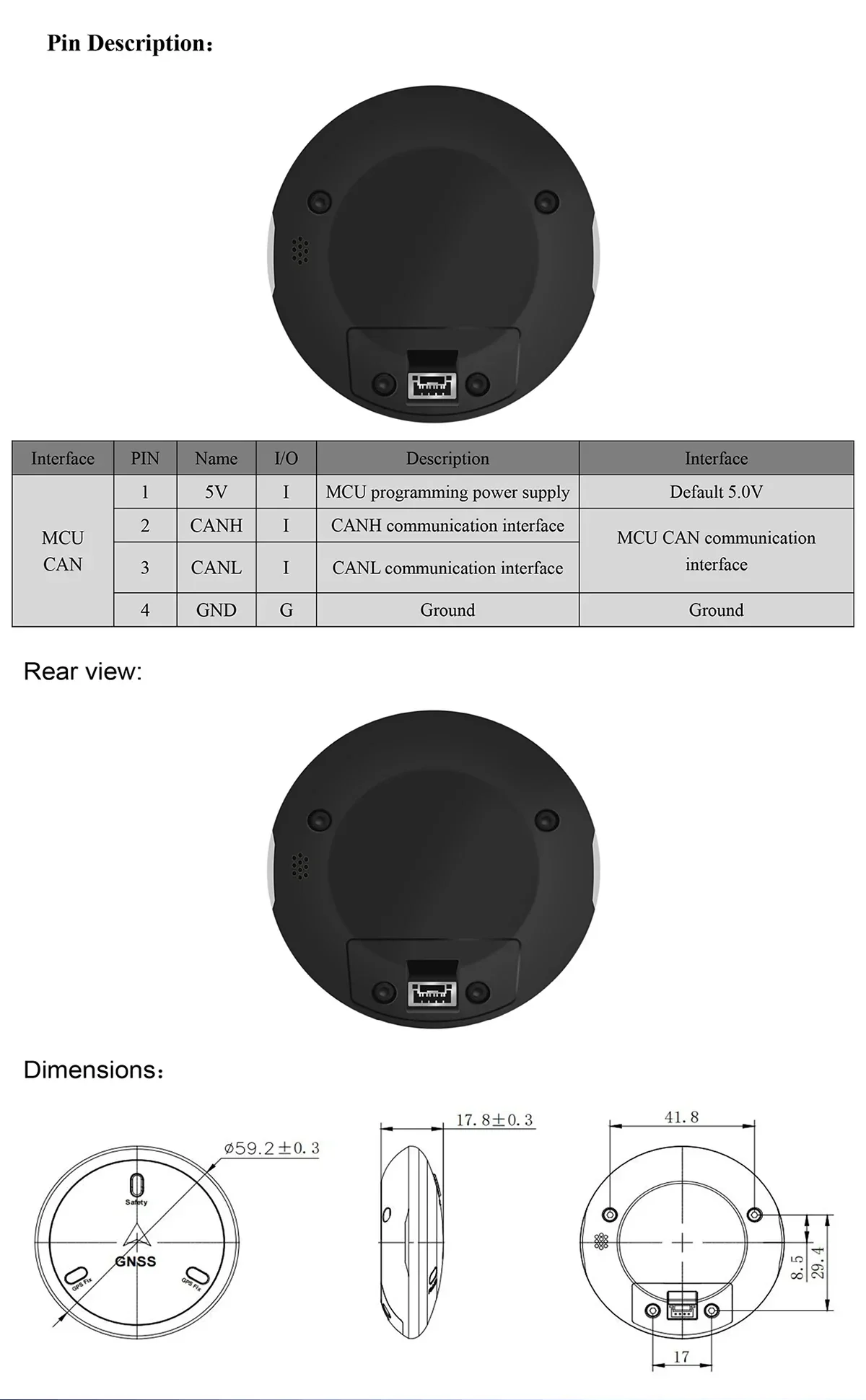

BK-575H 4-Pin (MCU CAN) Pin-Beschreibung

Schnittstelle	Pin	Name	I/O	Beschreibung	Schnittstellenhinweis
MCU CAN	1	5V	I	MCU Programmierstromversorgung	Standard 5.0V
MCU CAN	2	CANH	Ich	CANH Kommunikationsschnittstelle	MCU CAN Kommunikationsschnittstelle
MCU CAN	3	CANL	Ich	CANL Kommunikationsschnittstelle	MCU CAN Kommunikationsschnittstelle
MCU CAN	4	GND	G	Erde	Erde

Anwendungen

FPV
Festflügel-UAVs
Fluggesteuerte Drohnen
Luftbildfotografie UAV-Positionierung

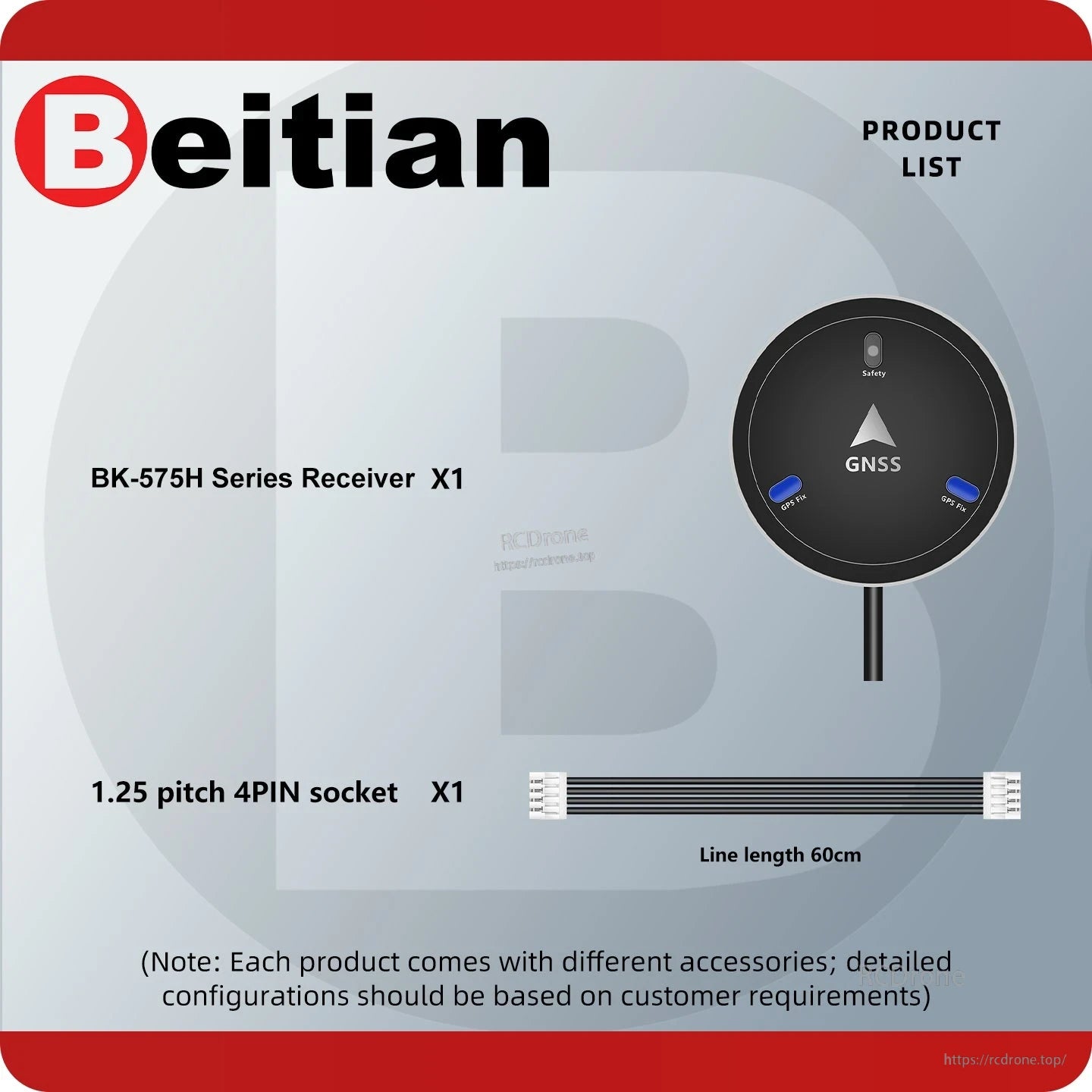

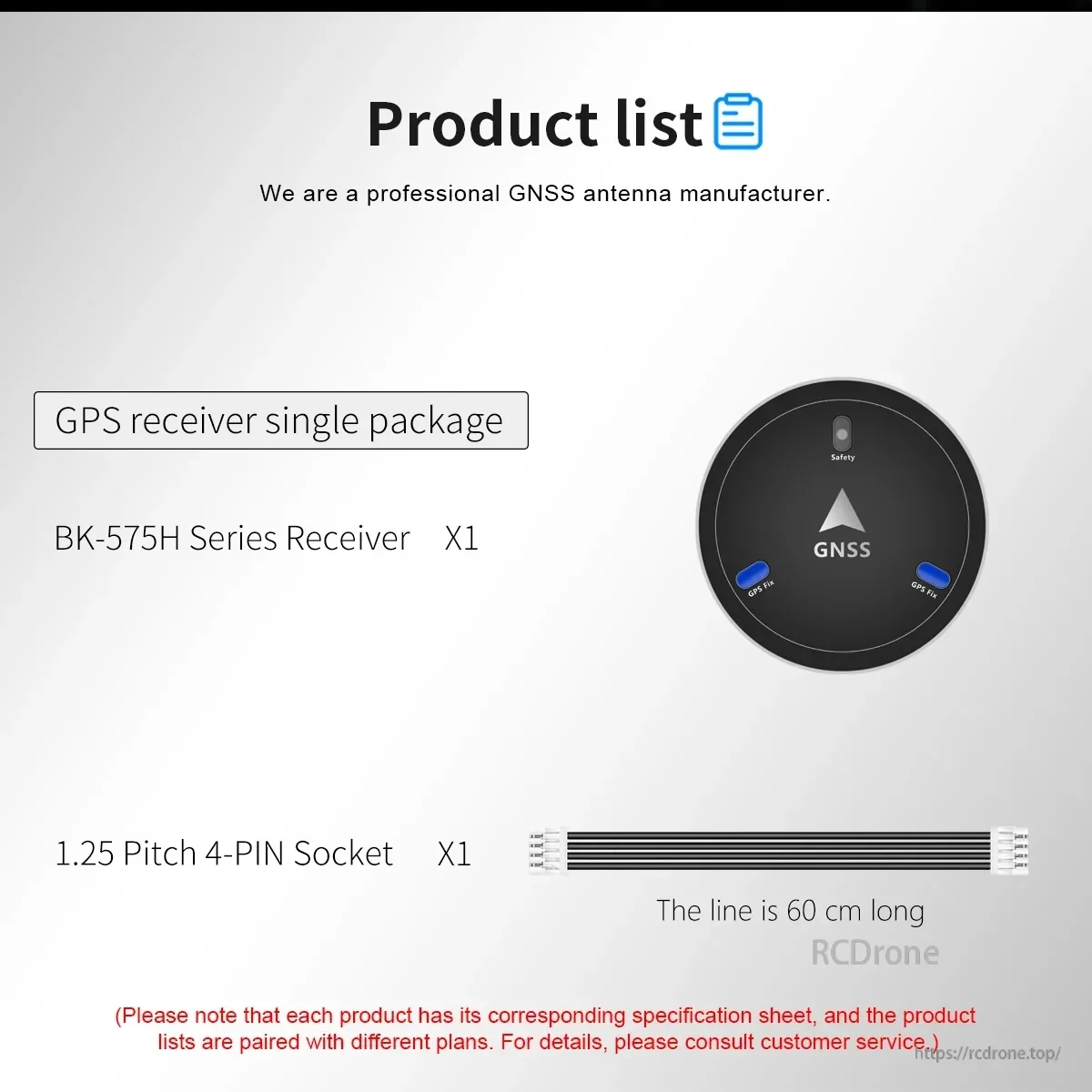

Was ist enthalten

BK-575H Serienempfänger ×1 (wenn das BK-575H Einzelpaket ausgewählt ist)
1.25-poliger 4-PIN-Steckerkabel ×1 (Kabellänge: 60 cm) (wenn das Einzelpaket BK-575H ausgewählt wird)

Details

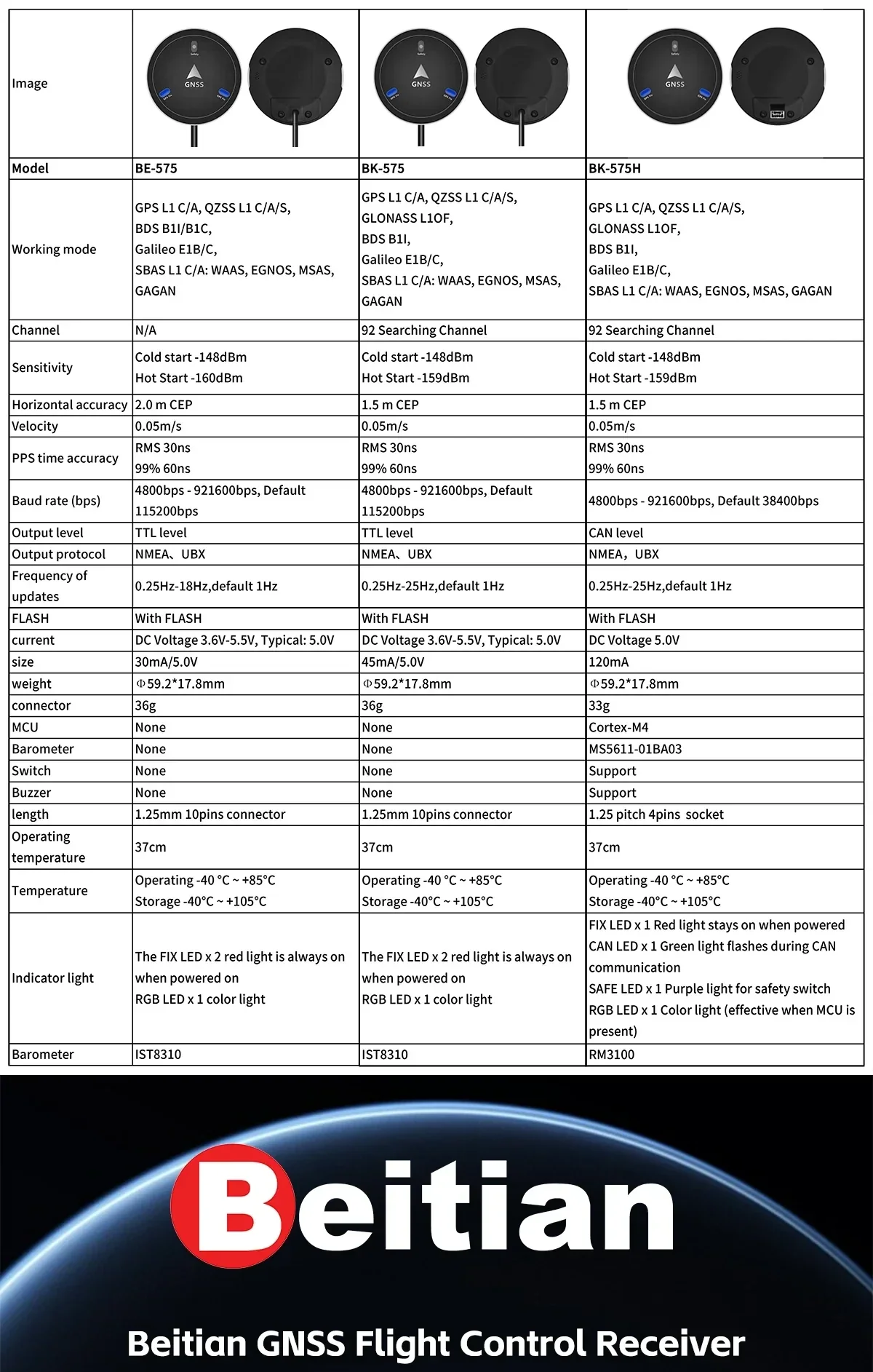

Beitian BE-575 / BK-575 / BK-575H GNSS GPS model comparison table with bands, accuracy and interfaces

Wählen Sie zwischen BE-575, BK-575 und BK-575H basierend auf unterstützten Konstellationen, Ausgangsniveau (TTL oder CAN) und Anforderungen an die Aktualisierungsrate.

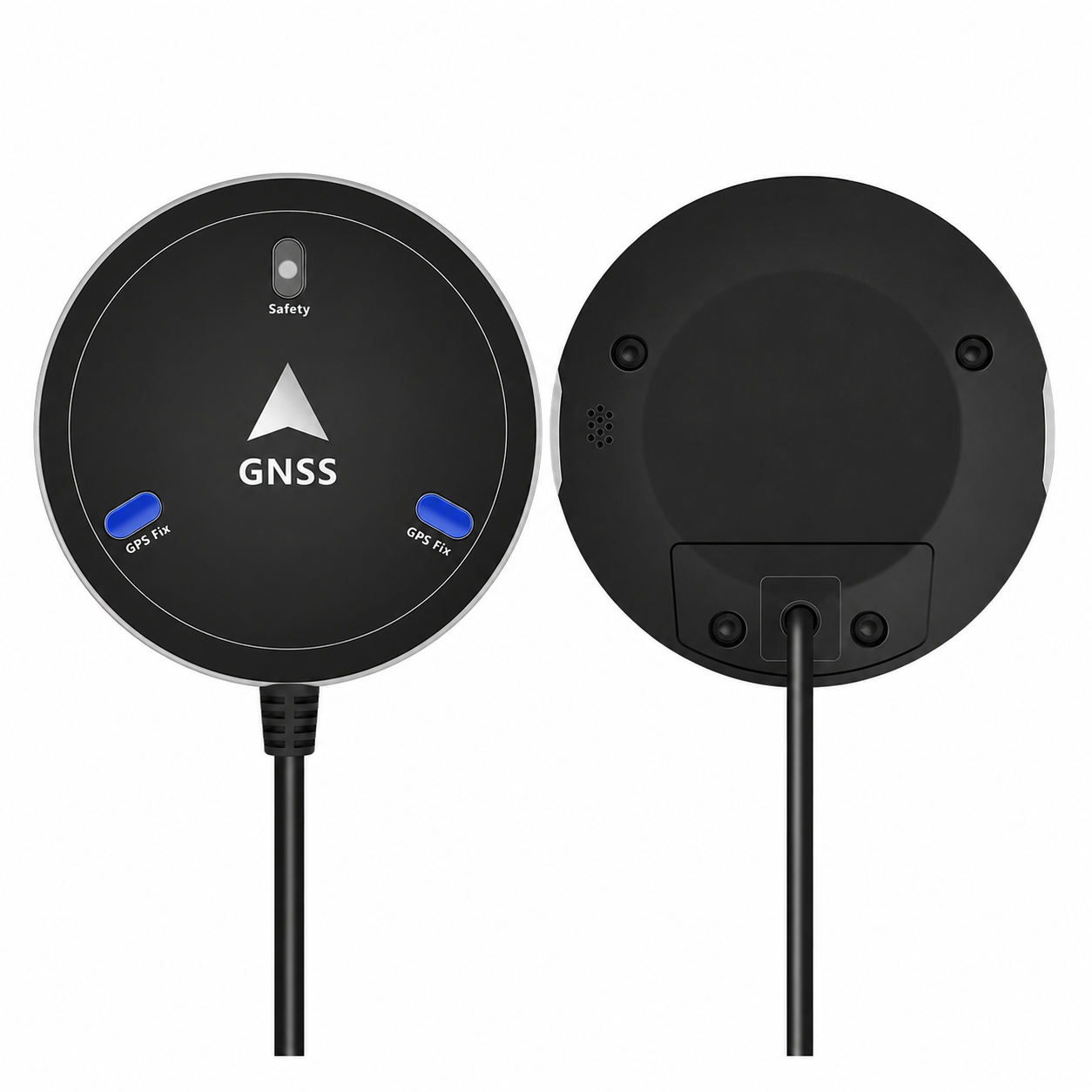

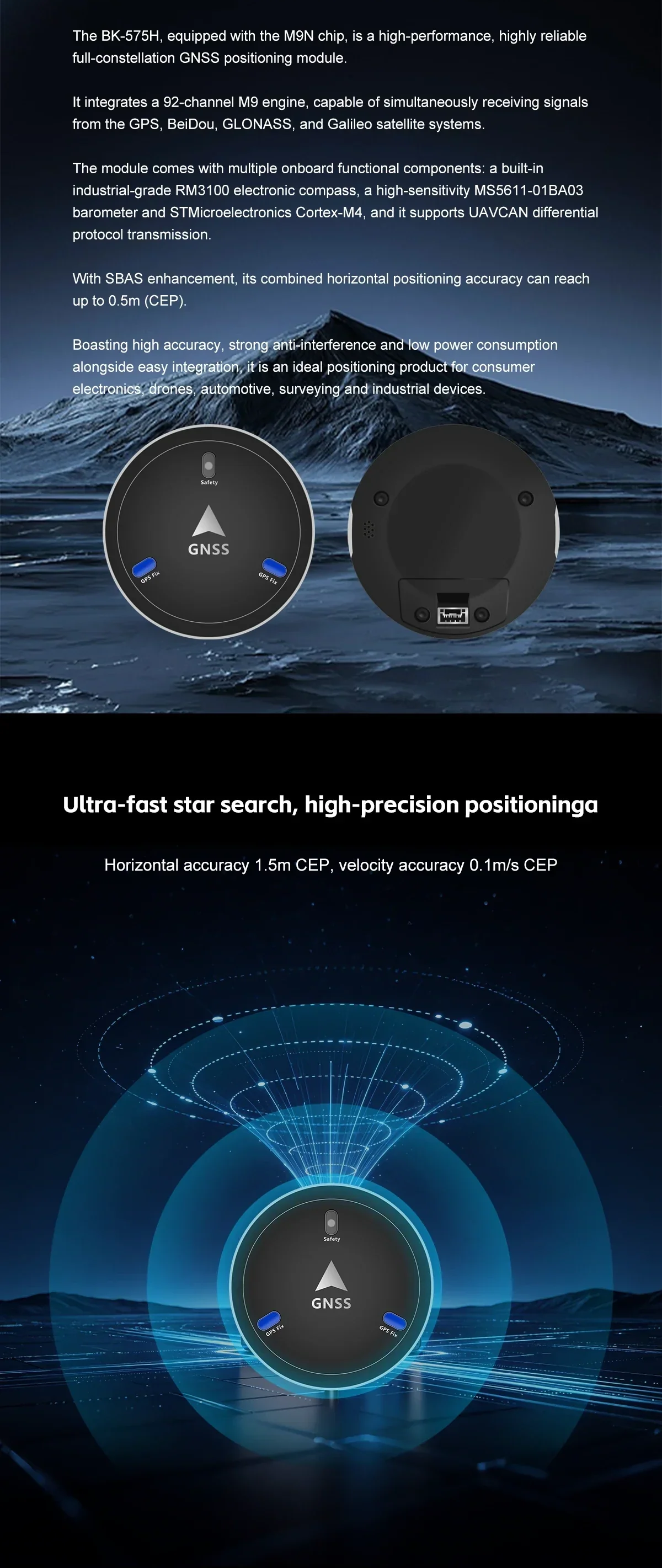

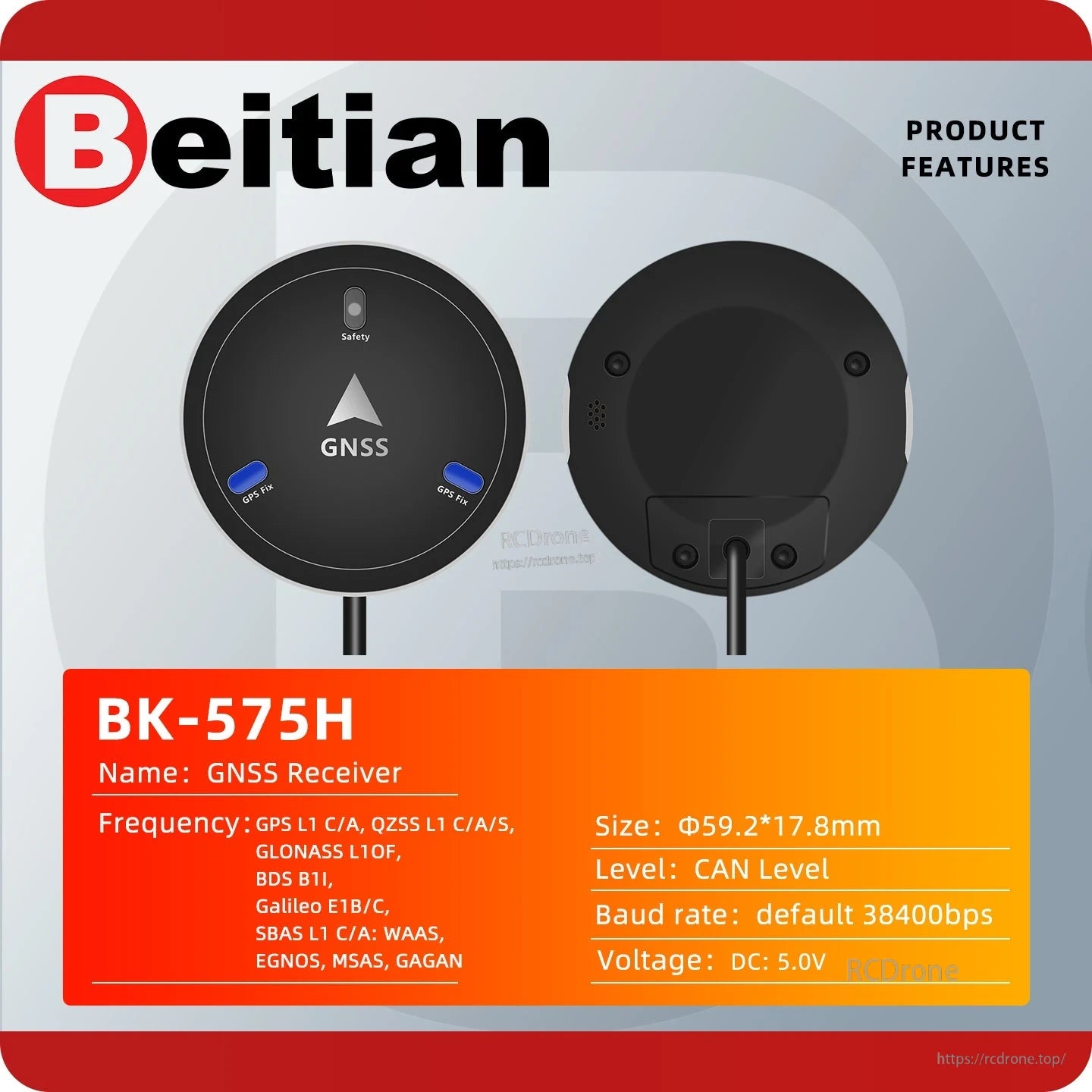

Beitian BK series round GNSS receiver front and rear view with accuracy and star-search highlights

Der BK-Serie Empfänger, der für zuverlässige UAV-Navigation entwickelt wurde, konzentriert sich auf schnelle Satellitenakquisition und stabile Positionierung für Flugsteuerungen.

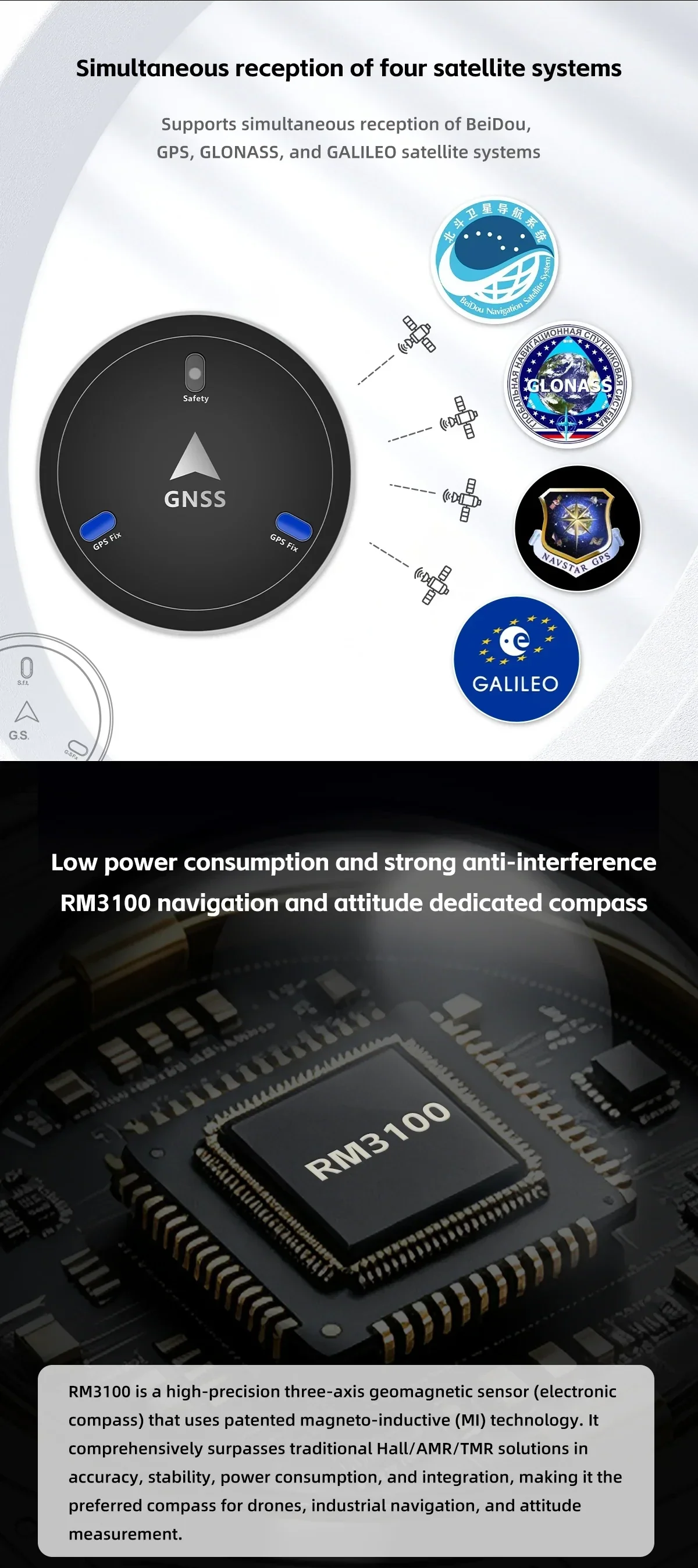

Four-constellation GNSS reception infographic for BeiDou, GPS, GLONASS and Galileo with RM3100 compass chip

Der Empfang mehrerer Konstellationen hilft, die Lock-Performance zu verbessern, während der integrierte RM3100-Kompass Daten zur Richtung für kompatible Setups unterstützt.

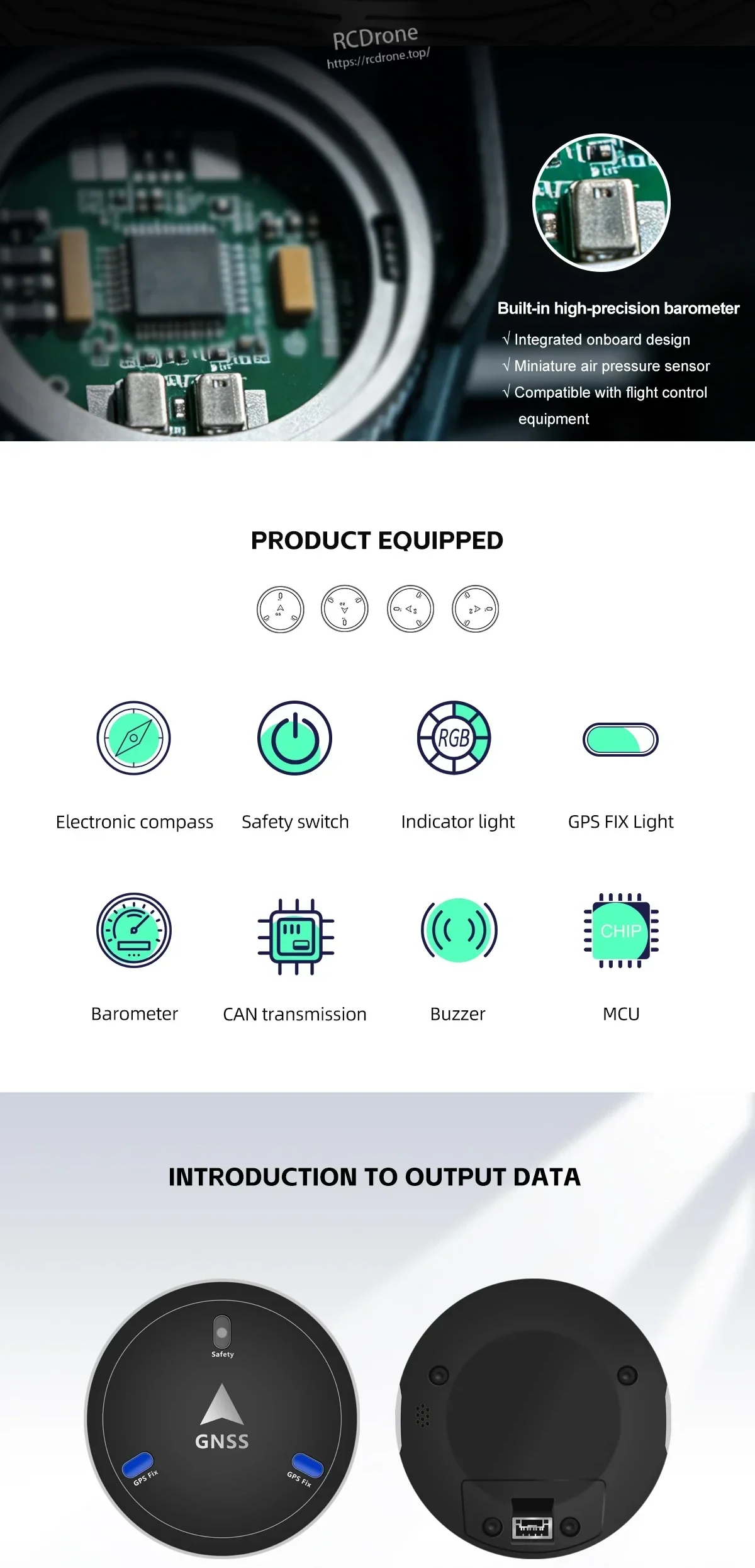

Icon list of built-in features: electronic compass, safety switch, indicator light, GPS fix light, barometer and buzzer

Integrierte Statusanzeigen und optionale Funktionen – wie Sicherheitsschalter, Summer, Kompass und Barometer – variieren je nach Modell und vereinfachen die Installation.

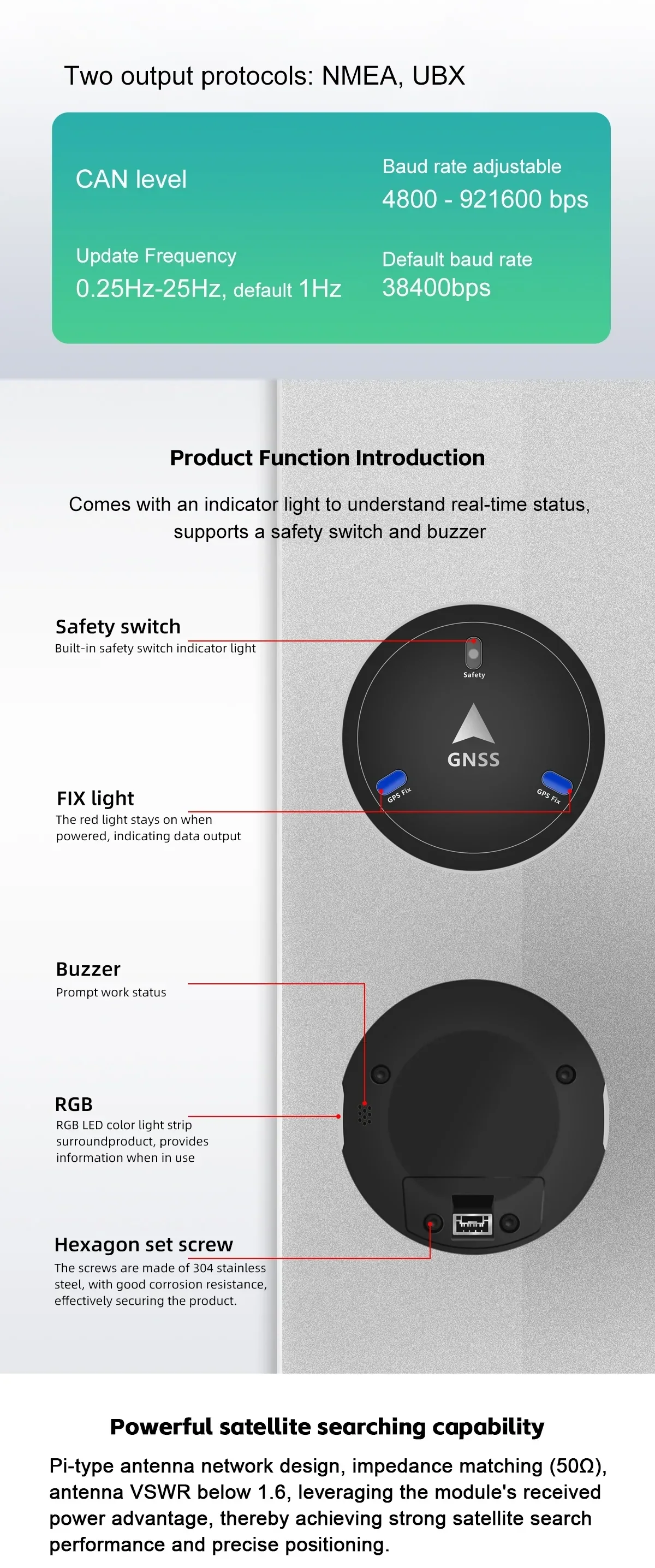

NMEA and UBX output protocols with labeled functions: safety switch, FIX light, buzzer, RGB light and hex screws

NMEA- und UBX-Protokollunterstützung erleichtert die Integration mit Pixhawk, PX4 und APM-Konfigurationen, mit visueller und akustischer Statusrückmeldung.

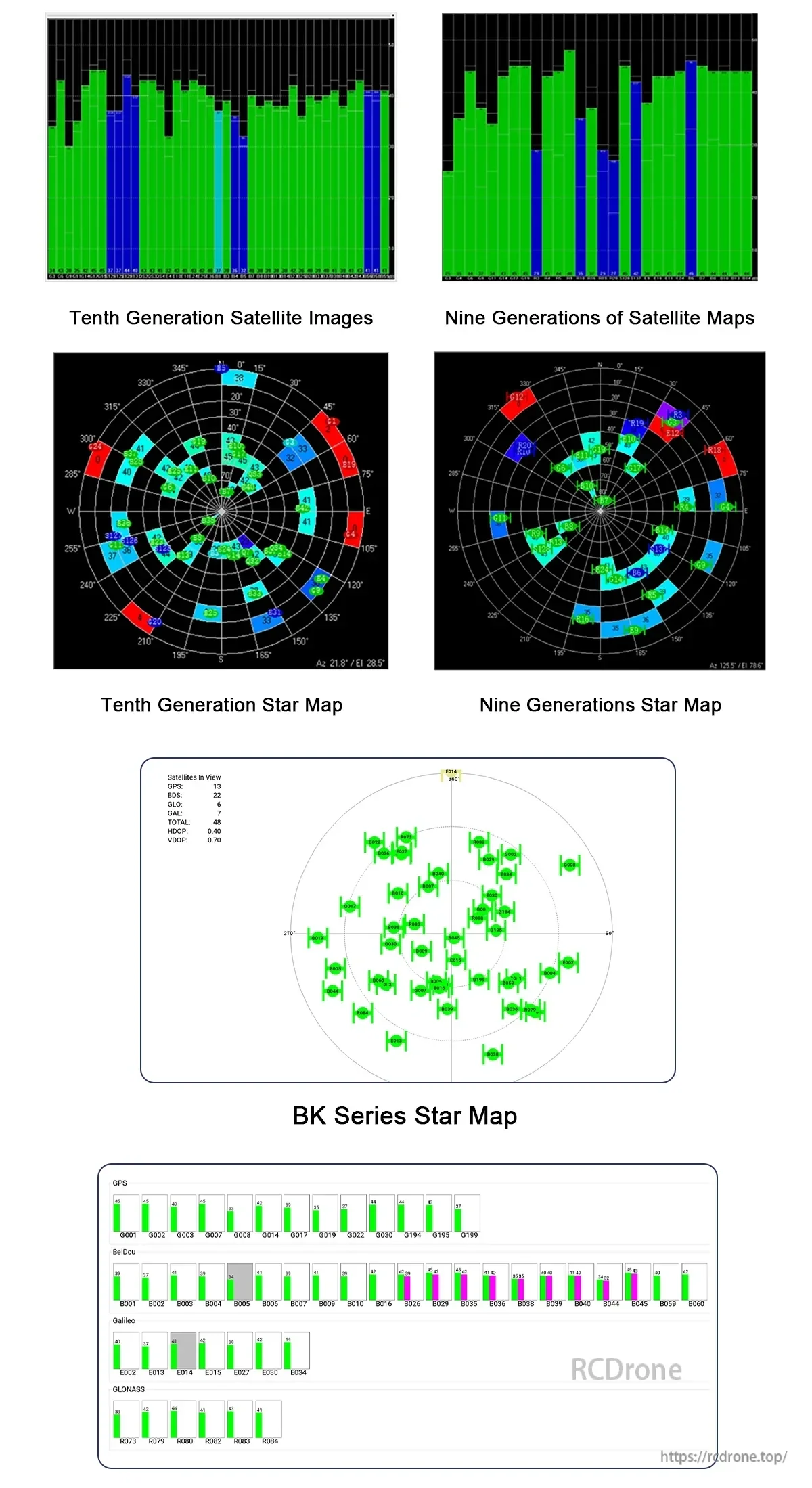

Satellite signal and star map charts comparing BK series performance and satellite image generations

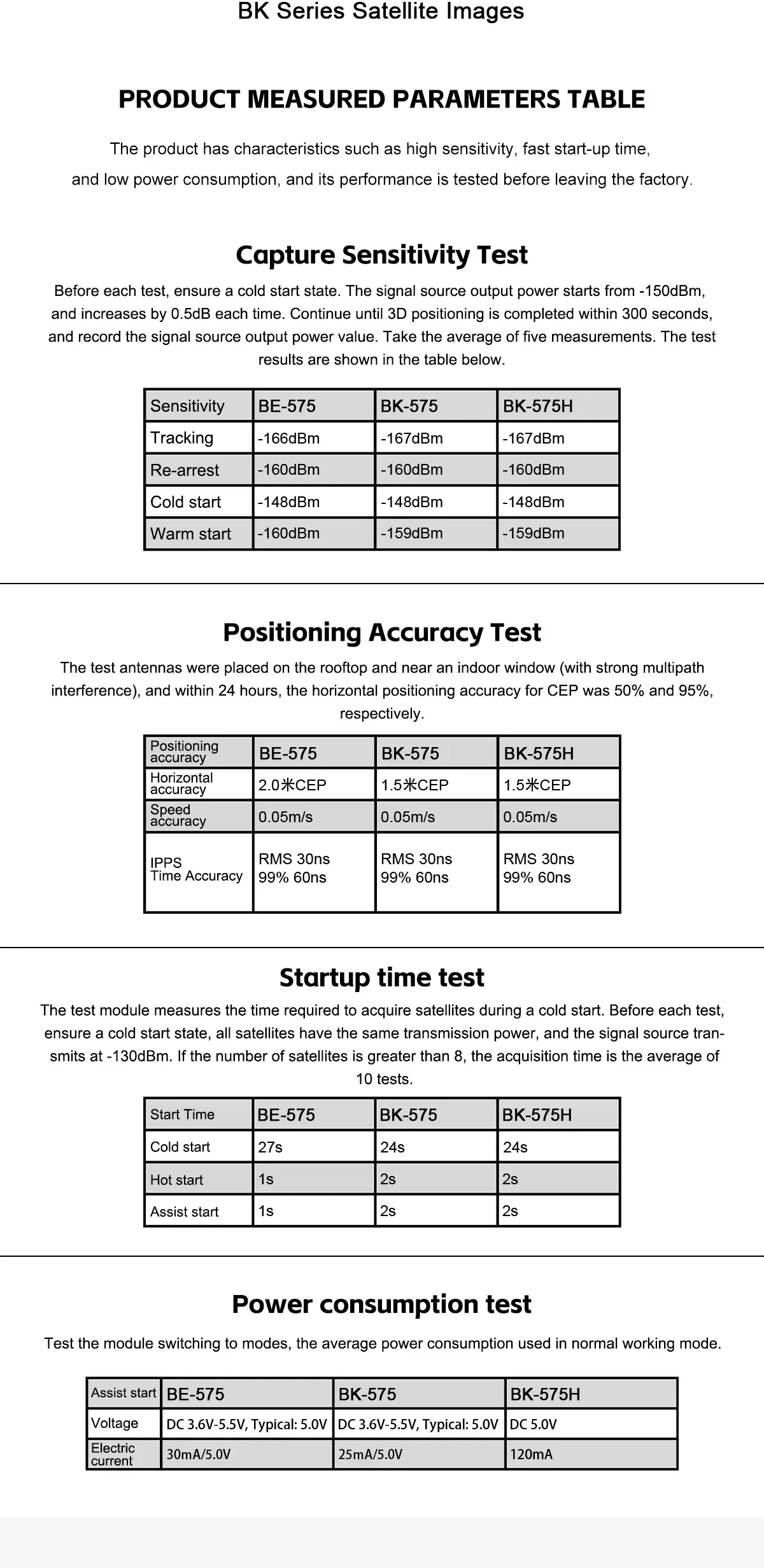

Measured performance tables for BK series: capture sensitivity, positioning accuracy, startup time and power consumption

Leistungstesttabellen fassen Empfindlichkeit, Genauigkeit, Startzeit und Stromverbrauch zusammen, um Varianten in realen Flugsteuerungsaufbauten zu vergleichen.

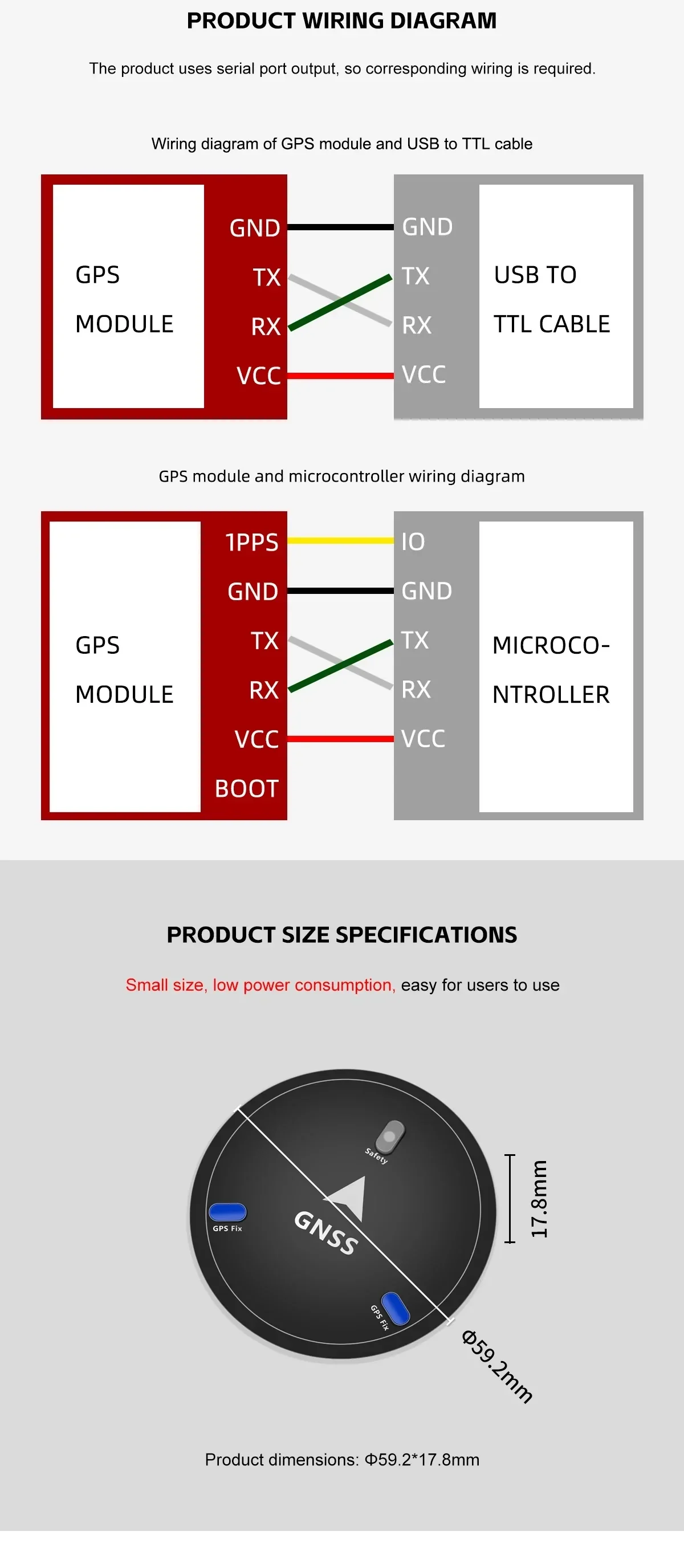

Product wiring diagram for GPS module to USB-to-TTL cable or microcontroller, plus round module size dimensions

Verdrahtungsdiagramme decken grundlegende Verbindungen für Konfiguration und Integration ab, und der Größenreferenz hilft bei der Planung der Montage am Flugzeugrahmen.
