CHIHAI GM25-310T Getriebemotor mit Hall-Encoder, 7,4V und Rad-Kits

CHIHAI GM25-310T Getriebemotor mit Hall-Encoder, 7,4V und Rad-Kits

CHIHAI MOTOR

Regulärer Preis $23.15 USD
Regulärer Preis Verkaufspreis $23.15 USD
Verkauf Ausverkauft
Steuern inklusive. Versand Wird an der Kasse berechnet.
Paket
Reduktionsverhältnis und Geschwindigkeit
Vollständige Details anzeigen

Übersicht

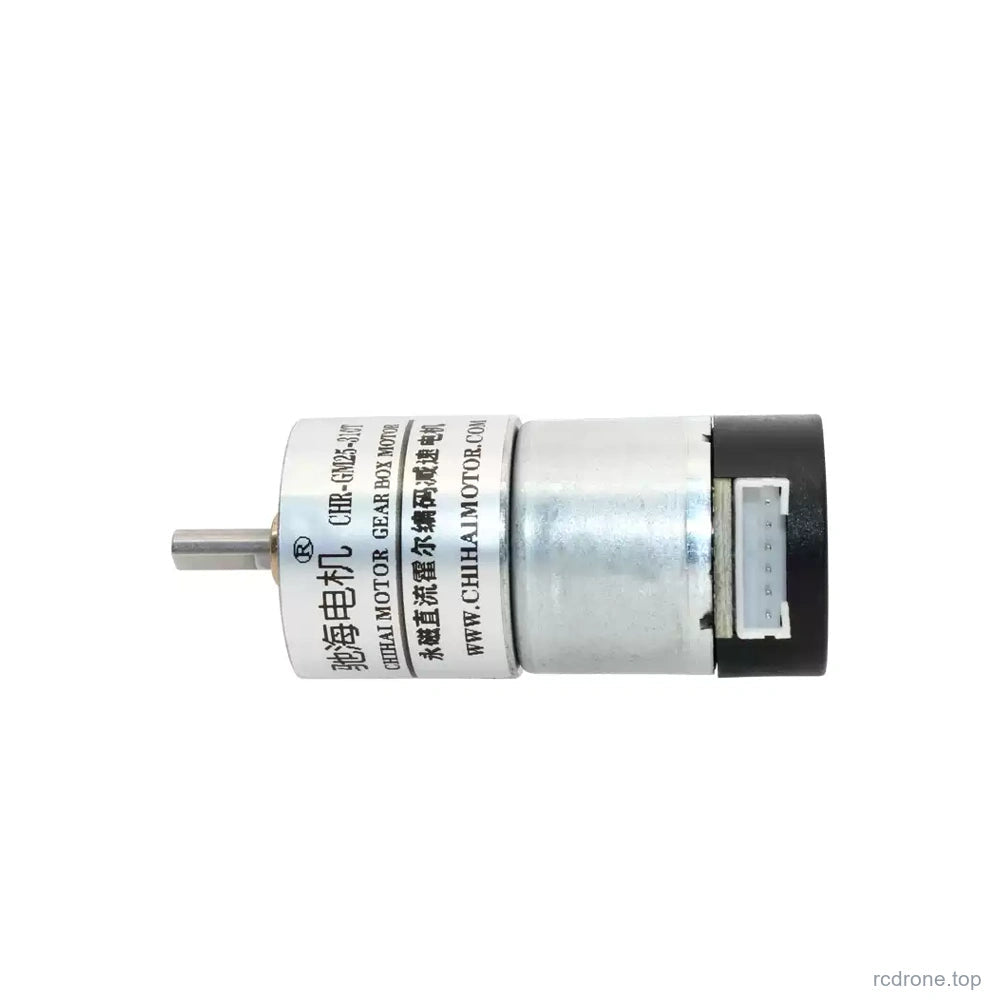

Der CHIHAI MOTOR CHR-GM25-310T ABHL DC-Getriebemotor kombiniert ein 25 mm Metallgetriebe, einen 7,4 V Bürstenmotor und einen 11 PPR Hall-Encoder, der durch eine Rückabdeckung geschützt ist. Wählen Sie den Motor mit Anschluss, fügen Sie eine Montagehalterung hinzu oder wählen Sie das Halterungs- und 65 mm Gelb-Rad-Kit. Das Übersetzungsverhältnis und die Leerlaufdrehzahl bilden eine separate Auswahl.

Eigenschaften

  • Metallreduktionsgetriebe und Kupferarmaturwicklung.

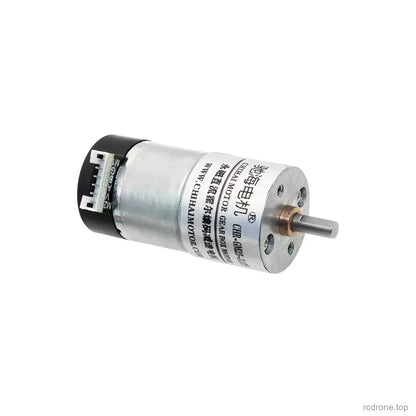

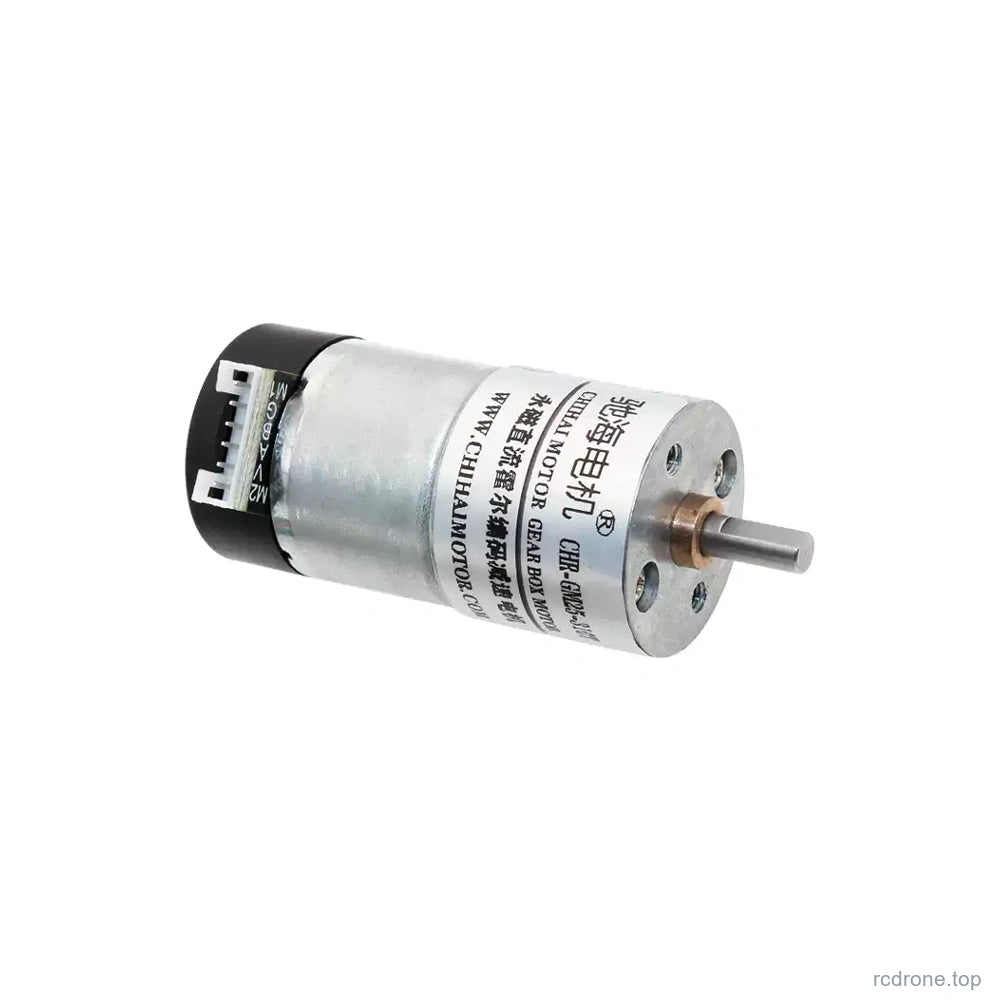

  • 4 mm D-förmige Ausgangswelle für mechanische Kopplung.
  • AB-Quadratur-Hall-Feedback zur Drehungsmessung mit einem kompatiblen Controller.
  • Die Rückabdeckung schützt die Encoderbaugruppe vor versehentlichem Kontakt; es wird keine Wasserdichtigkeit oder IP-Bewertung beansprucht.
  • Vorwärts- und Rückwärtsbetrieb des Motors durch Umkehren der Motorpolarität nach dem Stoppen.

Technische Daten

Marke / Modell CHIHAI MOTOR / CHR-GM25-310T ABHL
Motorversorgung 7,4 V DC; permanenter Magnetmotor mit Bürsten
Getriebe Metall-Reduktionsgetriebe, Kupfermotorwicklung
Getriebe / Motor Durchmesser 25 mm Getriebe; 24,4 mm Motorgehäuse Zeichnungsreferenz
Ausgangswelle 4 mm D-Welle; 3,5 mm über die Fläche Referenz; 12 mm Projektion; 8 mm D-flach Länge
Vordermontage Zwei M3,0 x 2 Gewindebohrungen, 17 mm Abstand; 7 mm Ansatz und 2,5 mm Schulter Referenz
Hintere Abdeckung 28.5 mm Motor / Rückdeckel-Bereich; die Gesamtlänge des Gehäuses hängt auch vom Getriebe ab L
Motorgewicht Ungefähr 70 g; variiert mit der Übersetzung; Zubehör und Versandverpackung zusätzlich
Encoder AB-Dual-Channel inkrementeller magnetischer Hall-Encoder mit hinterem Schutzdeckel
Encoder-Versorgung 3,3 V DC oder 5 V DC, getrennt von der Motorversorgung
Feedback 11 PPR Basis am Motorwelle; Ausgangspulsreferenz = 11 x tatsächliches Übersetzungsverhältnis
Magnetring 22 Pole / 11 Polpaare
Encoder-Antwort 100 kHz Referenz; A/B Rechtecksignal mit integrierten Pull-Up / Formungswiderständen
Stecker PH2.0-6PIN mit passendem Anschluss
Motorstrom Leerlauf <=200 mA bei 4.4/9.3:1, <=180 mA bei anderen Tabellenverhältnissen; Nennwert <=0.65 A; Blockierung <=1.4 A
Getriebe-Drehmomentobergrenze 9 kgf.cm; Blockierungsdrehmoment ist keine kontinuierliche Betriebsbewertung

Reduktion, Geschwindigkeit und Last

Die Wähler verwenden nominelle gerundete Verhältnisse. Ihre technischen Verhältnisse sind 4.4, 9.3, 15.46, 20.41, 34.01, 44.9, 74.83, 98.78, 164.63 und 217.31:1 für die jeweiligen 4, 9, 15, 20, 34, 45, 75, 100, 165 und 217 Auswahlen. Verwenden Sie die 7.4 V Werte unten, um die Leerlaufgeschwindigkeit vom Nennlastpunkt zu unterscheiden. Die Zeilen 362.18 und 478.08:1 sind Familienreferenzen, keine zusätzlichen käuflichen Optionen.

Ingenieurverhältnis :1 Leerlauf-drehzahl Nenn-drehzahl Nenn kgf.cm Stillstand kgf.cm / Grenze Ausgangspulsreferenz Getriebe L mm Getriebestufen
4.4 2100 1470 0.1 >=0.25 48.4 19 2
9.3 1000 700 0.2 >=0.5 102.3 19 3
15.46 600 420 0.3 >=0.8 170.06 19 4
20.41 450 325 0.4 >=1.0 224.51 19 4
34.01 275 190 0.7 >=1.5 374.11 21 5
44.9 205 145 0.9 >=2.0 493.9 21 5
74.83 125 110 1.5 >=3.5 823.13 23 6
98.78 95 80 2 >=5.0 1086.58 23 6
164,63 56 40 3 >=7,5 1810,93 25 7
217,31 43 30 4 9 maximale Getriebegrenze 2390,41 25 7
362,18 25 18 7 9 maximale Getriebegrenze 3983,98 27 8
478,08 19 14 9 9 maximale Getriebegrenze 5258.88 27 8

Hall-Ausgangspulsreferenzen verwenden das tatsächliche Übersetzungsverhältnis und 11 Basisimpulse pro Motorumdrehung. Die Impulszählung hängt von der Zählerkante-Konvention des Decoders ab; gehen Sie nicht davon aus, dass diese Werte bereits die Quadraturmultiplikation enthalten. Das maximal zulässige Drehmoment des Getriebes beträgt 9 kgf.cm. Stillwerte sind keine kontinuierlichen Bewertungen; vermeiden Sie Überlastung und Stillstandsbetrieb.

Encoder Verkabelung und Stromversorgung

Drahtfarbe Signal Funktion
Weiß M2 - Motor negativ
Blau VCC Encoder-Stromversorgung 3.3 V oder 5 V
Grün C2 / B Encoder-Phase-B-Signal
Gelb C1 / A Encoder-Phase-A-Signal
Schwarz GND Encoder-Masse
Rot M1 + Motor positiv

Schließen Sie die 7,4 V Motorversorgung über rot/weiß und die separate 3,3 V oder 5 V Encoder-Versorgung über blau/schwarz an. Grün und Gelb sind Signal-Ausgänge. Halten Sie die Motorspannung von den Logik-Pins fern. Überprüfen Sie die Ausrichtung des Steckverbinders und die kompatiblen Eingangspegel vor dem Anschluss; die Drahtfarben identifizieren Funktionen und nicht eine abgeleitete Reihenfolge der Steckverbinder-Pins. Ein Motorsteuergerät und ein Rückmeldesteuergerät sind separat erforderlich für kontrollierte Bewegungen.

Mechanische Passform

Erlauben Sie Spielraum für die ausgewählte Getriebelänge und die hintere Encoderabdeckung. Die Wellenprojektion beträgt 12 mm und die D-Flachlänge 8 mm. Überprüfen Sie die Wellenpassung, den Abstand von 17 mm zwischen den Montageschrauben und das Schraubenengagement vor der Montage; Schrauben dürfen nicht in das Getriebe eindringen. Die ursprüngliche technische Zeichnung ist unten aufbewahrt, damit Abmessungen und Geometrie vor der Bearbeitung überprüft werden können.

Anwendungen

Kompakte Roboter, Prototypen von Balancierfahrzeugen, motorisierte Smart-Home-Mechanismen, Antriebe für Geräte und Schlossmechanismen, bei denen die ausgewählte Geschwindigkeit, das Drehmoment, die Montage und die Encoder-Schnittstelle die Konstruktionsanforderungen erfüllen. Der Balancierbetrieb erfordert ein geeignetes Chassis, Treiber, Sensoren und Steuerungssoftware, die separat geliefert werden.

Was ist enthalten

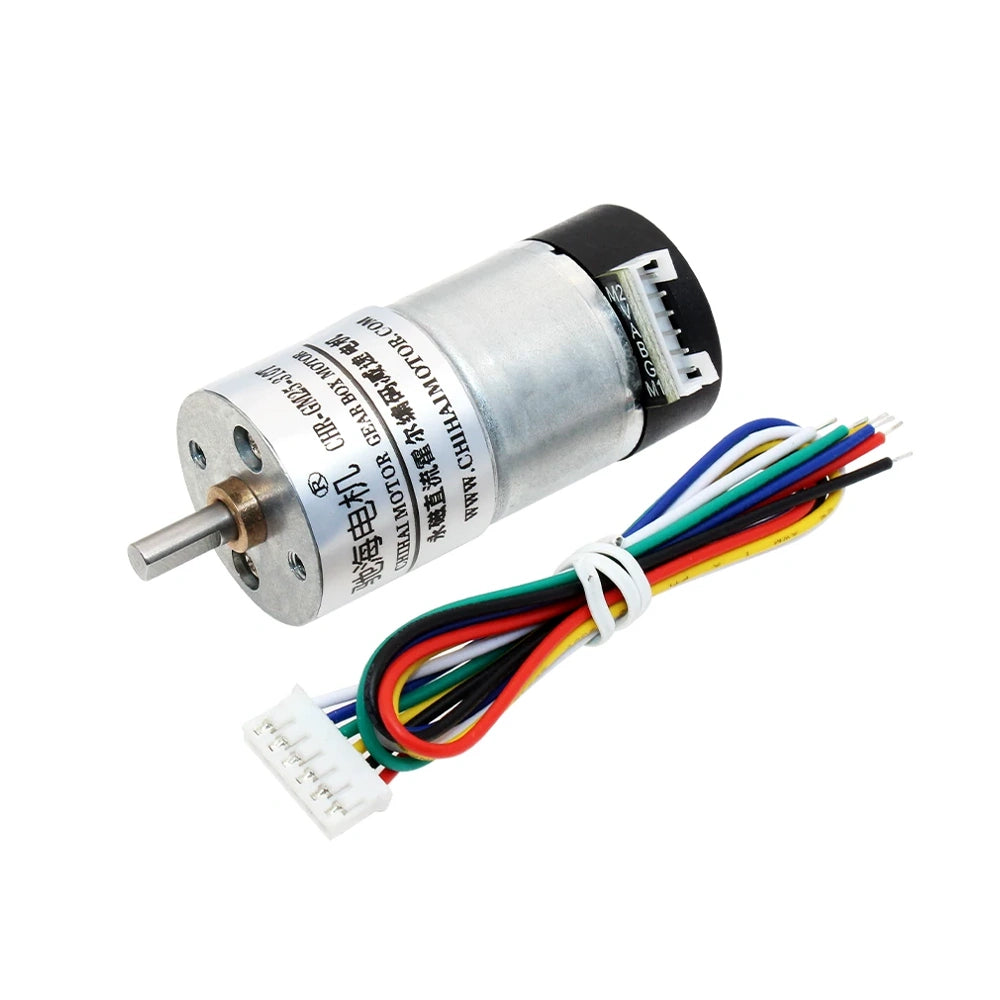

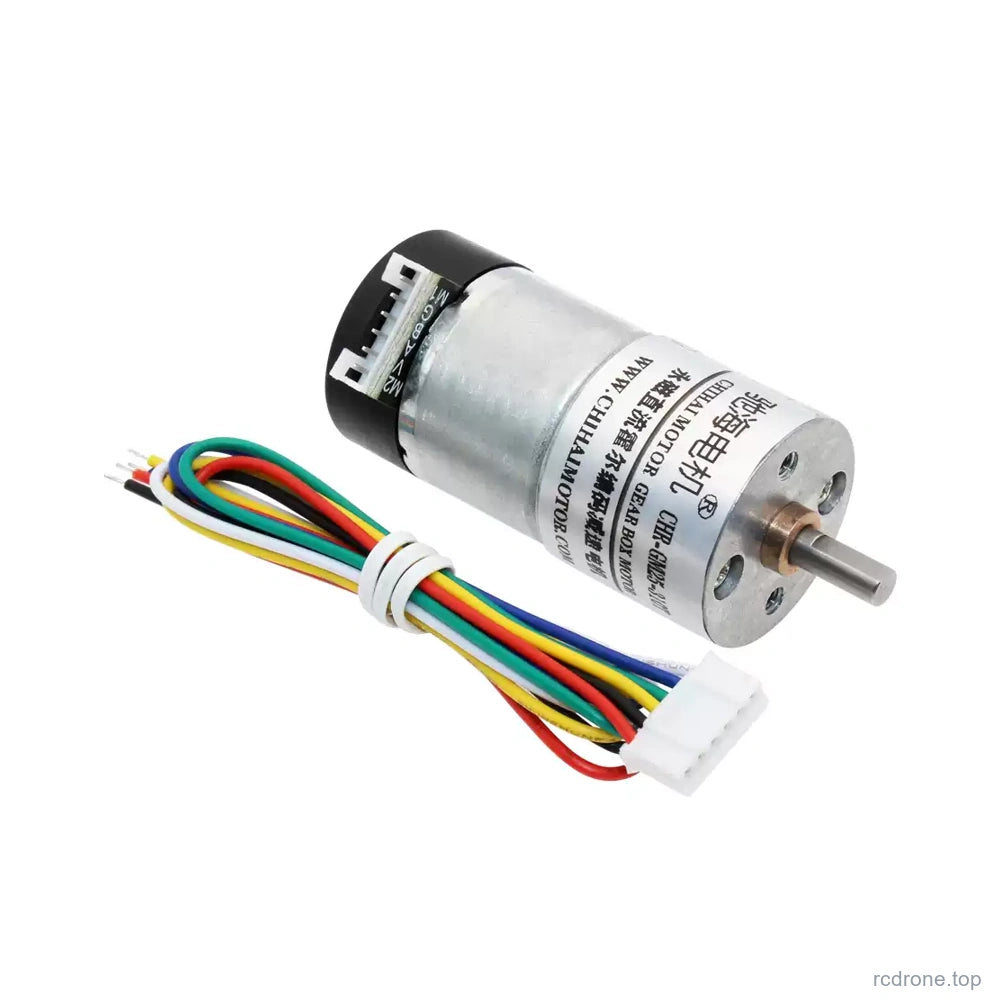

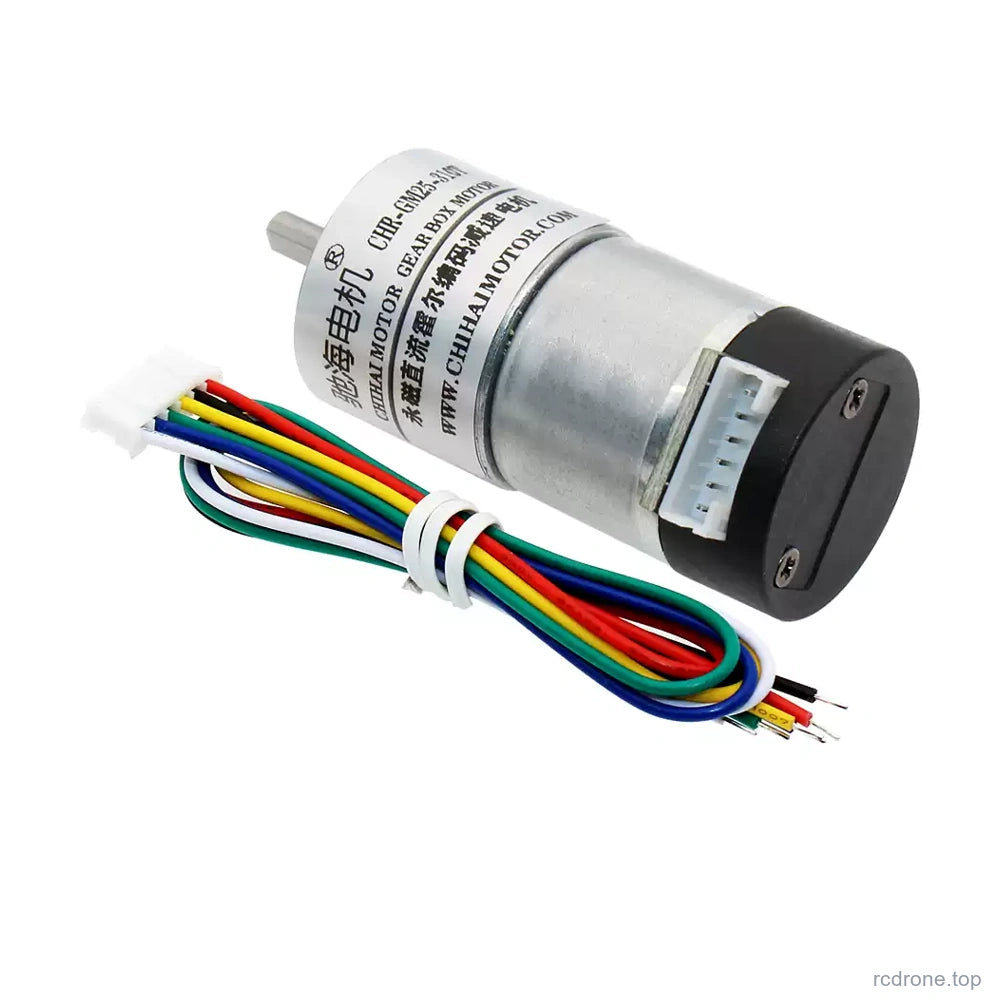

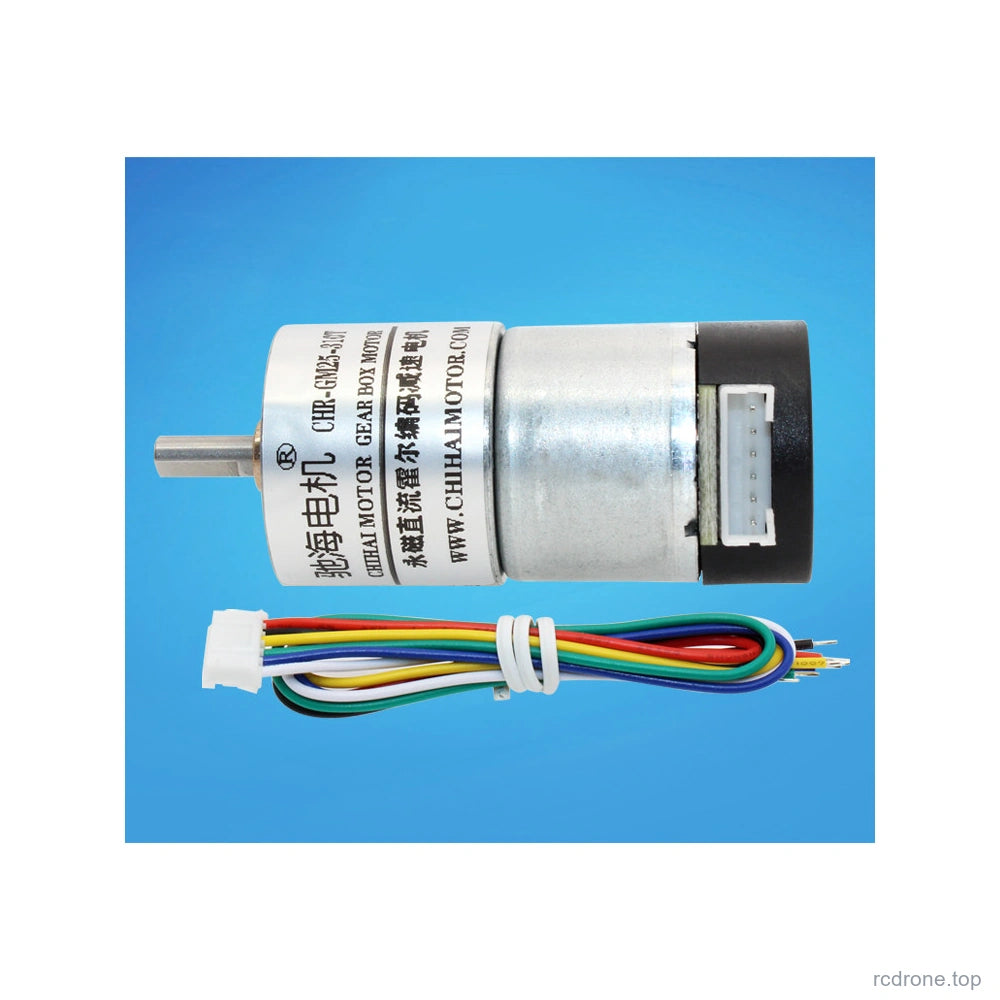

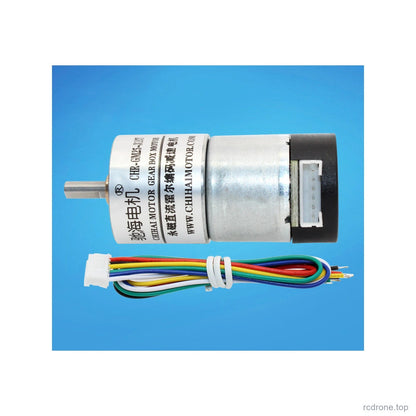

  • Abgedeckter Hall-Encoder-Motor: ein Motor mit ausgewähltem Übersetzungsverhältnis mit hinterer Abdeckung und passendem sechsadrigen Kabel.

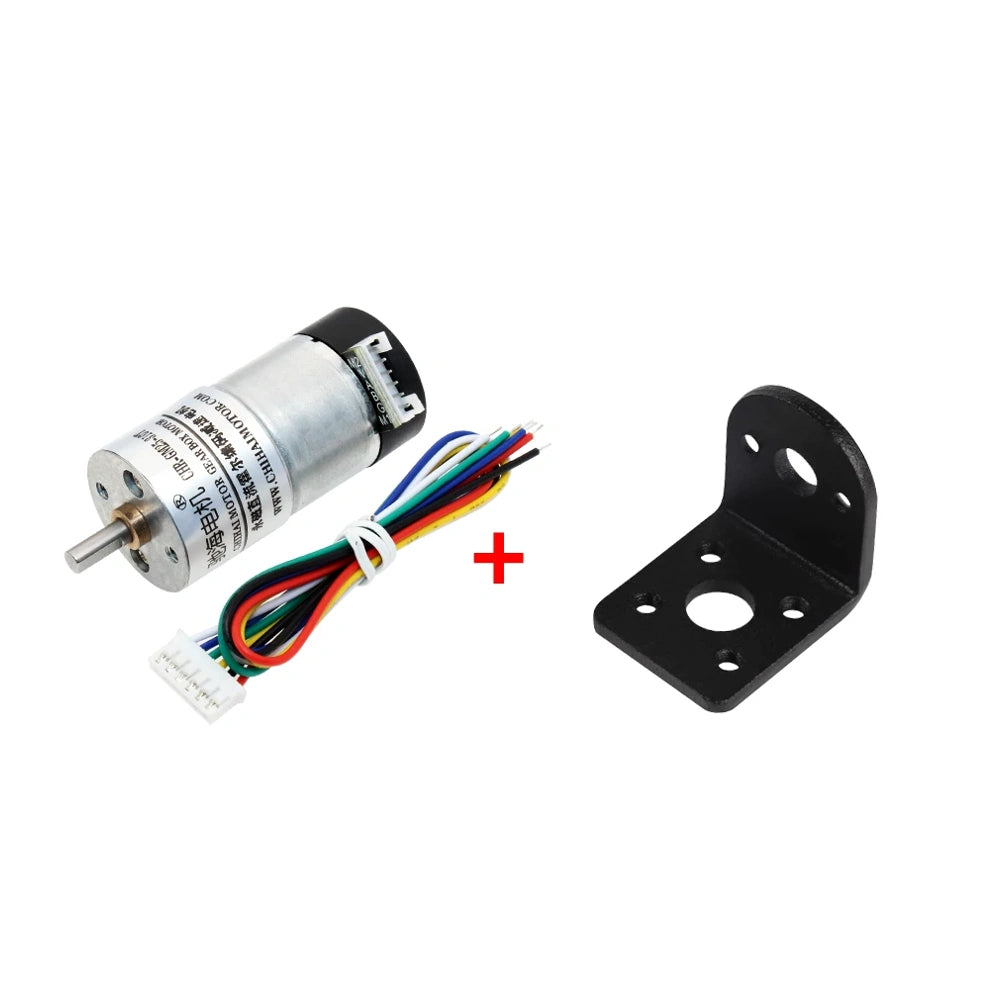

  • Motor + Montageschiene: der abgedeckte Encoder-Motor und das Kabel, eine Halterung und die abgebildeten Montageschrauben.

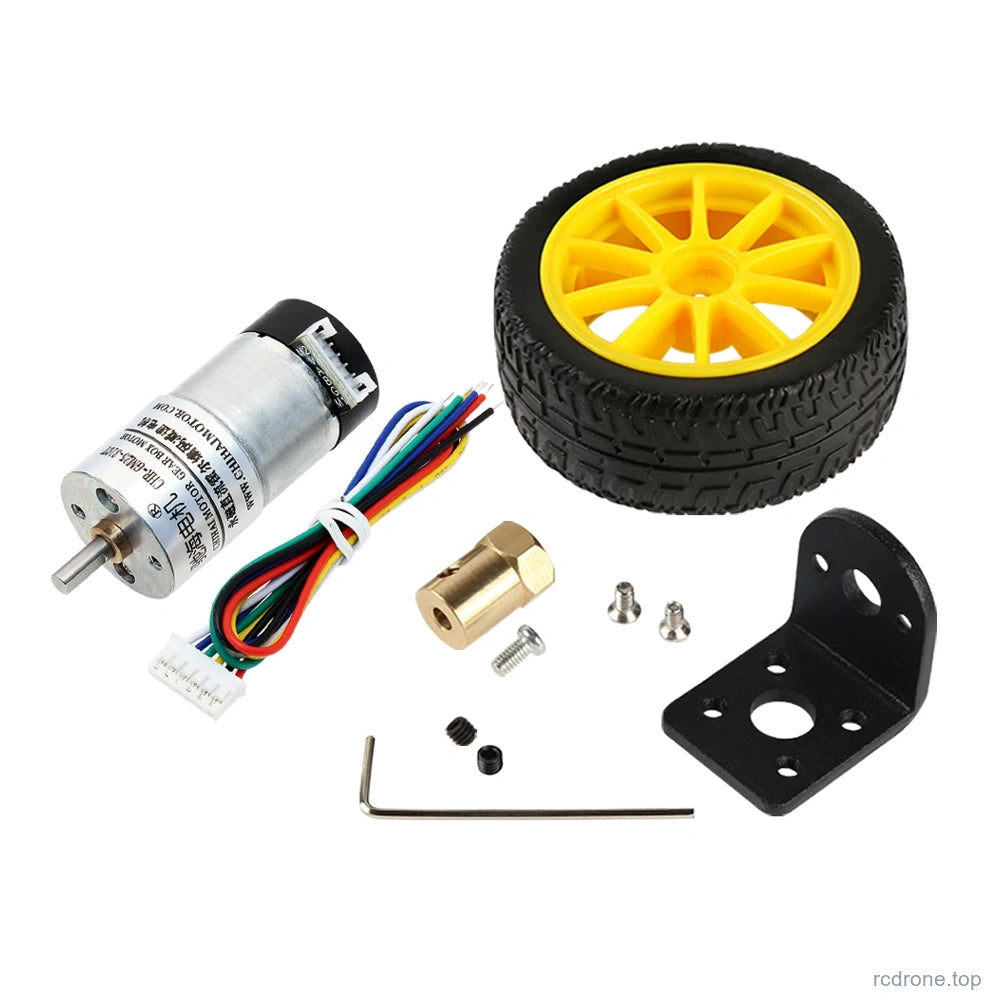

  • Motor + Halterung + 65mm Gelbes Rad Kit: der abgedeckte Encoder-Motor und das Kabel, eine Halterung, ein gelbes 65 mm Basisrad, Kupplung und die abgebildeten Schrauben / Inbusschlüssel.

Jede Auswahl liefert einen Motor. Ein Rad ist nur im gelben Rad-Kit enthalten. Kein Netzteil, Motorsteuerung, MCU, Feedback-Controller oder komplettes Fahrzeug ist enthalten.

Installation und Betrieb

Verwenden Sie die bewertete 7,4 V Motorversorgung und überprüfen Sie die Verkabelung vor dem Einschalten. Vermeiden Sie anhaltendes Stehen, Überlastung und schnelle Umkehr. Eine Reduzierung der Antriebsspannung kann das verfügbare Drehmoment sowie die Geschwindigkeit verringern; Geschwindigkeit und Geräusch des Getriebes variieren mit Last und Übersetzung. Halten Sie rotierende Wellen und Montagematerialien von der Encoderabdeckung und der Verkabelung fern.

FAQ

Ist die Encoder-Spannung auch 7,4 V?

Nein. Der Motor verwendet 7.4 V, während der Hall-Encoder eine separate 3,3 V oder 5 V Stromversorgung benötigt.

Enthält jede Option ein Rad?

Nein. Nur das 65 mm gelbe Rad-Kit enthält ein Rad, eine Halterung und ein Kupplung.

Beschreibt 11 PPR die Ausgangswelle?

Es ist der Basis-Motorwellen-Pulsreferenz. Multiplizieren Sie mit dem tatsächlichen Übersetzungsverhältnis für die Ausgangswellenreferenz und berücksichtigen Sie dann die Zählkonvention Ihres Decoders.

Visuelle Details

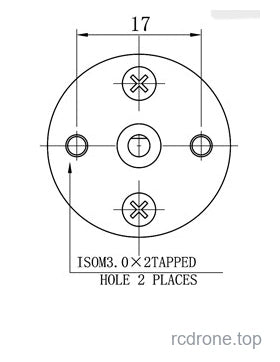

Original front mounting drawing: 17 mm spacing and two M3 tapped holes
Originalzeichnung der Frontmontage: 17 mm Abstand und zwei M3-Gewindebohrungen

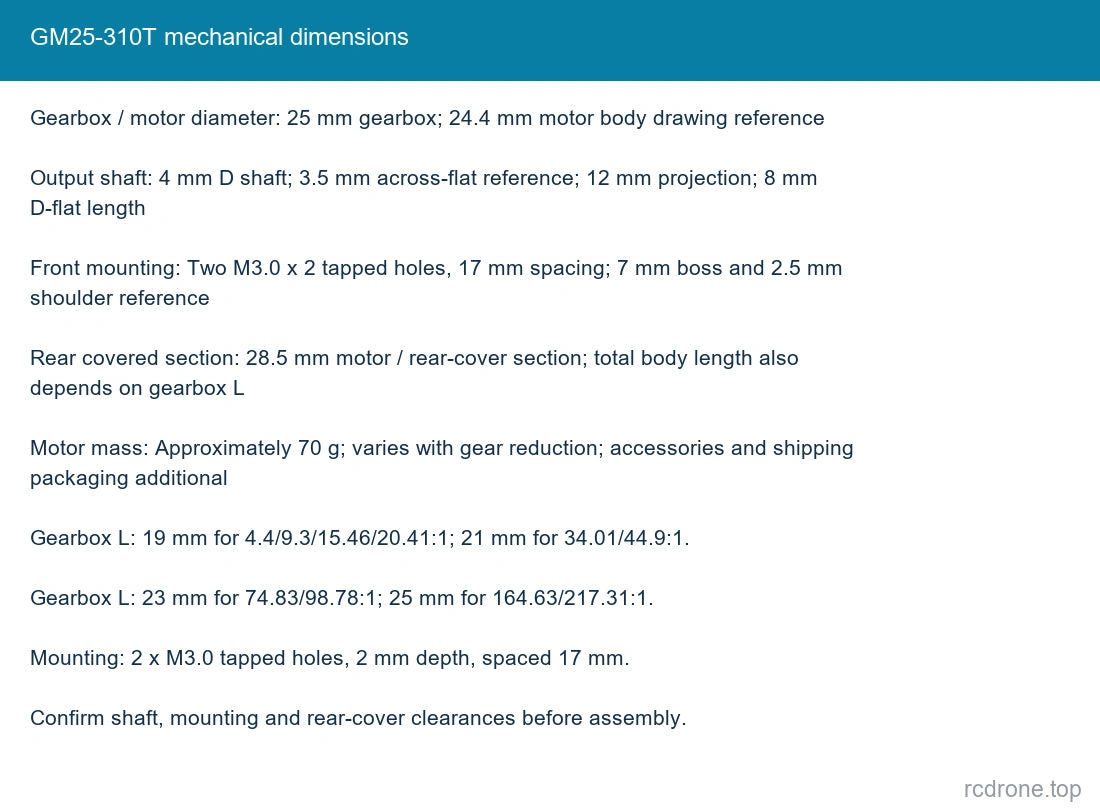

GM25-310T mechanical dimensions
GM25-310T mechanische Abmessungen

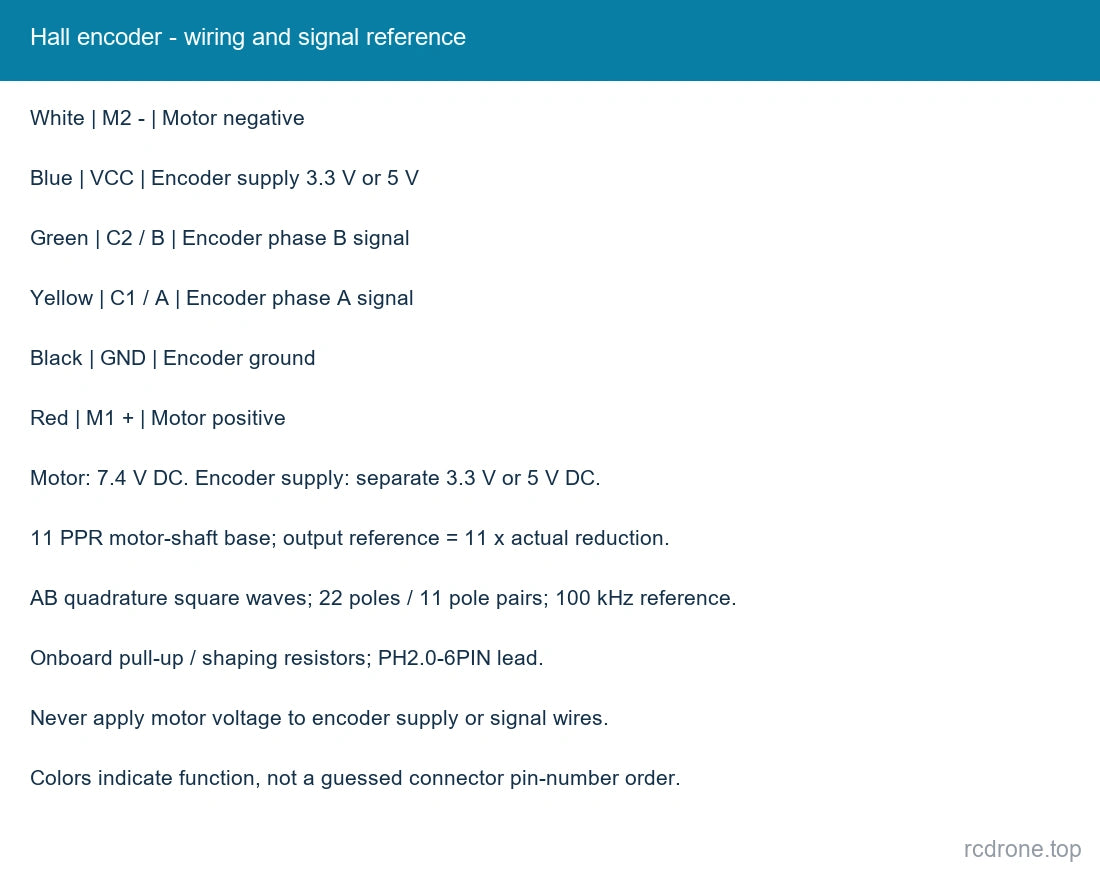

Hall encoder - wiring and signal reference
Hall-Encoder - Verkabelung und Signalreferenz

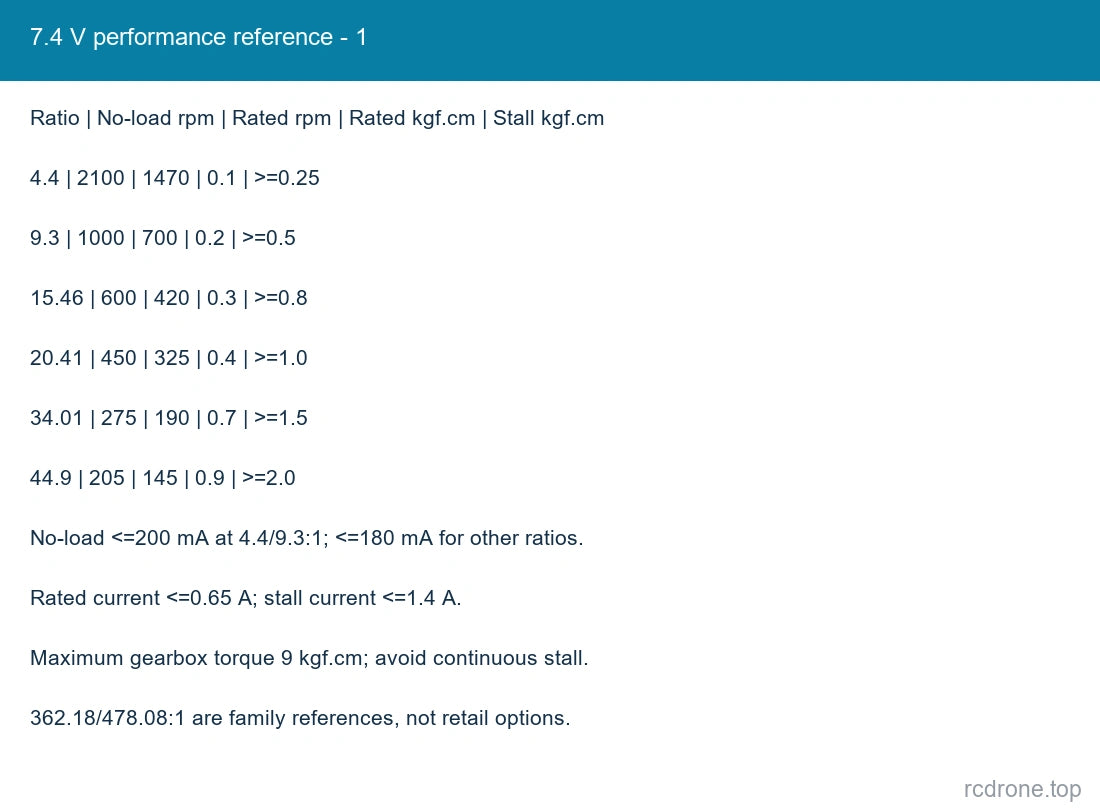

7.4 V performance reference - 1
7,4 V Leistungsreferenz - 1

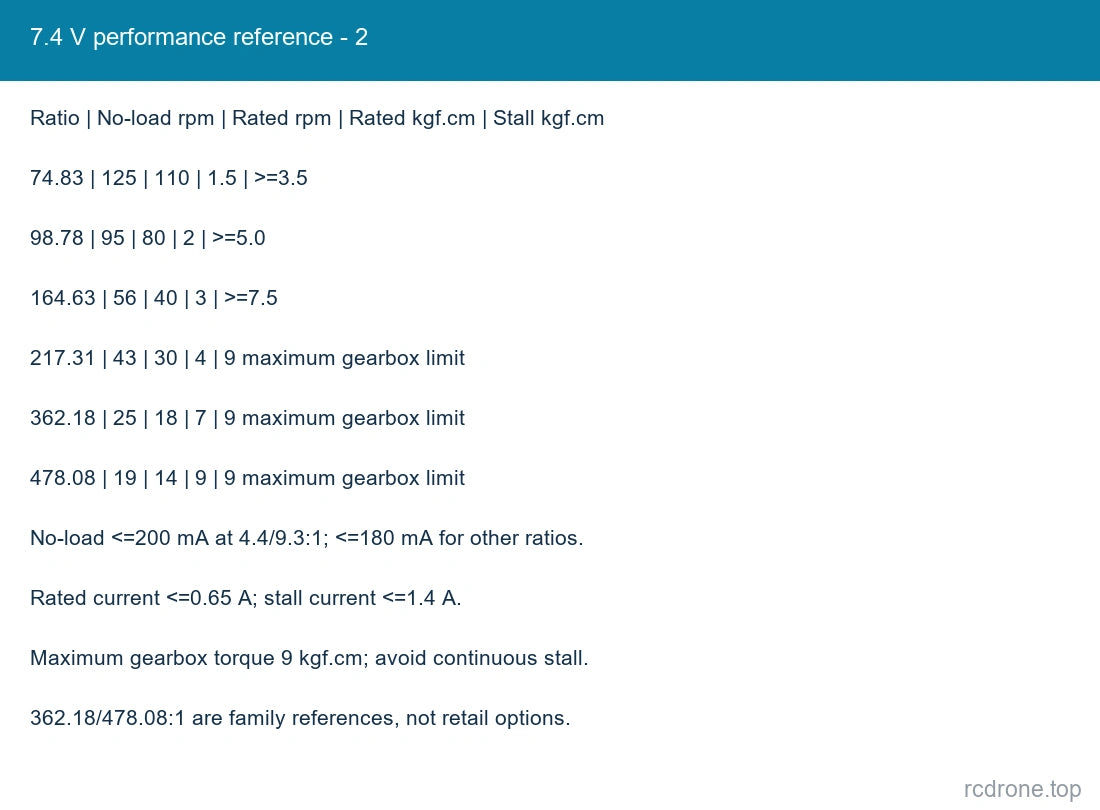

7.4 V performance reference - 2
7,4 V Leistungsreferenz - 2

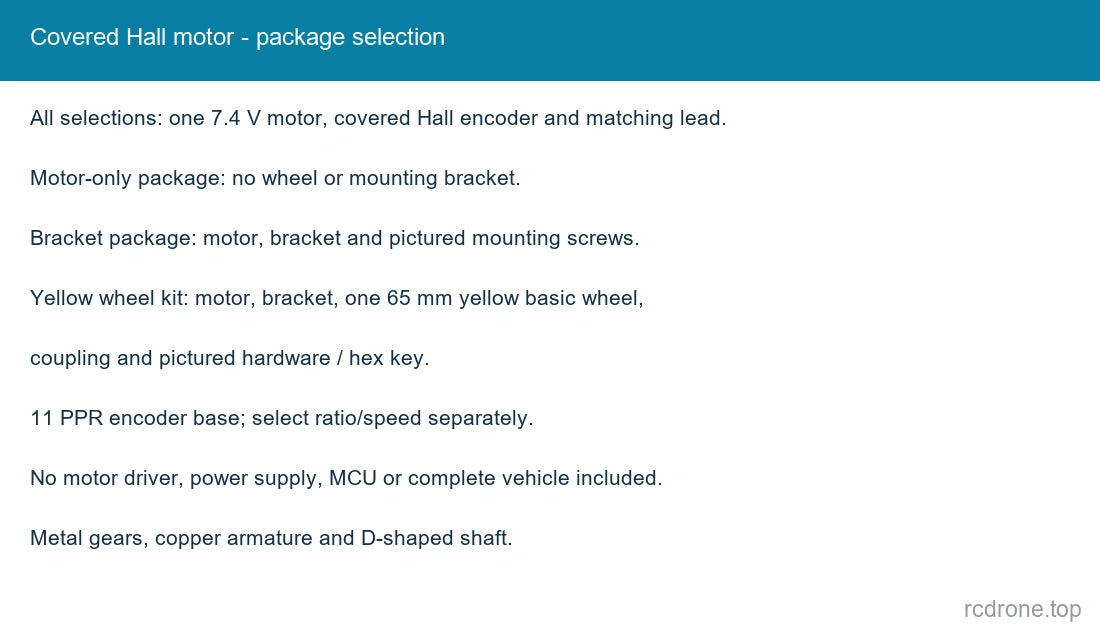

Covered Hall motor - package selection
Abgedeckter Hall-Motor - Auswahl des Pakets
