CubeMars G35 KV100 Gimbal-Motor 16V 0,46Nm 90g Großer Hohlwellenmotor Niedriges Rastmoment Geschwindigkeits- & Positionsregelung

Übersicht

Der CubeMars G35 KV100 Gimbal Motor ist ein hochpräziser Inrunner-BLDC-Motor, der für Gimbal-Stabilisatoren, Luftbildplattformen, autonome Fahrsysteme und Radar-Anwendungen entwickelt wurde. Er verfügt über eine große hohle Welle, die eine einfache Integration elektrischer Schleifringe ermöglicht, niedriges Ruckmoment für sanfte Bewegungen und hohe Drehmomentdichte, um anspruchsvolle Anforderungen an die präzise Steuerung bei niedrigen Geschwindigkeiten zu erfüllen. Mit einem Gewicht von nur 90 g bietet er eine schnelle Reaktionsfähigkeit dank seiner geringen Rotationsträgheit und unterstützt sowohl Geschwindigkeitsregelung als auch Positionsregelung für vielseitige Anwendungssteuerung.

Hauptmerkmale

• Design mit großem Zentrumloch – Integriert mit einem optionalen Schleifring für eine einfache Kabelverlegung, ideal für Gimbal- und Roboterintegration.

• Niedriges Ruckmoment & geringer Verbrauch – Gewährleistet eine sanfte Rotation, minimales Drehmomentripple und hohe Effizienz.

• Mehrere Steuerungsmodi – Unterstützt Geschwindigkeitsregelung und Positionsregelung für präzise und flexible Bedienung.

• Leicht & Kompakt – Nur 90 g mit niedriger Rotationsträgheit für schnellere dynamische Reaktion.

• Hochleistungswicklung – Bietet hohe Drehmomentdichte bei niedrigen Geschwindigkeiten und erfüllt hohe Leistungsanforderungen.

• Hohe Stabilität & Langlebigkeit – IP-zertifizierter wasserdichter und staubdichter Schutz für stabile Leistung in verschiedenen Umgebungen.

• Breite Anwendung – Geeignet für Gimbal-Systeme, autonome Fahrzeuge, Radarverfolgungssysteme und andere Präzisionssteuerungsbereiche.

Technische Daten

Allgemeine Spezifikationen

Elektrische Parameter

Technische Zeichnung

Der Motor hat eine kompakte zylindrische Form mit einem Φ49,8 mm Durchmesser und einer 31,1 mm Gehäuselänge, sowie detaillierten Montagedimensionen für eine einfache Integration in kundenspezifische Systeme.

Anwendungen

• Gimbal-Systeme – Für die Stabilisierung von Luftbildfotografie und Filmaufnahmen.

• Autonome Fahrsysteme – Präzise Bewegungssteuerung für LiDAR-, Radar- und Sichtsysteme.

• Radar-Tracking-Systeme – Sanfte, präzise Positionierung für Langstreckennachverfolgung.

• Robotik & Mechatronik – Ideal für leichte Präzisionsbewegungssysteme.

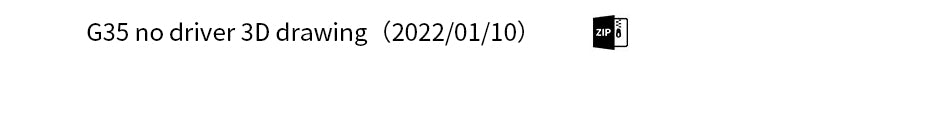

Manuelle Downloads

Details

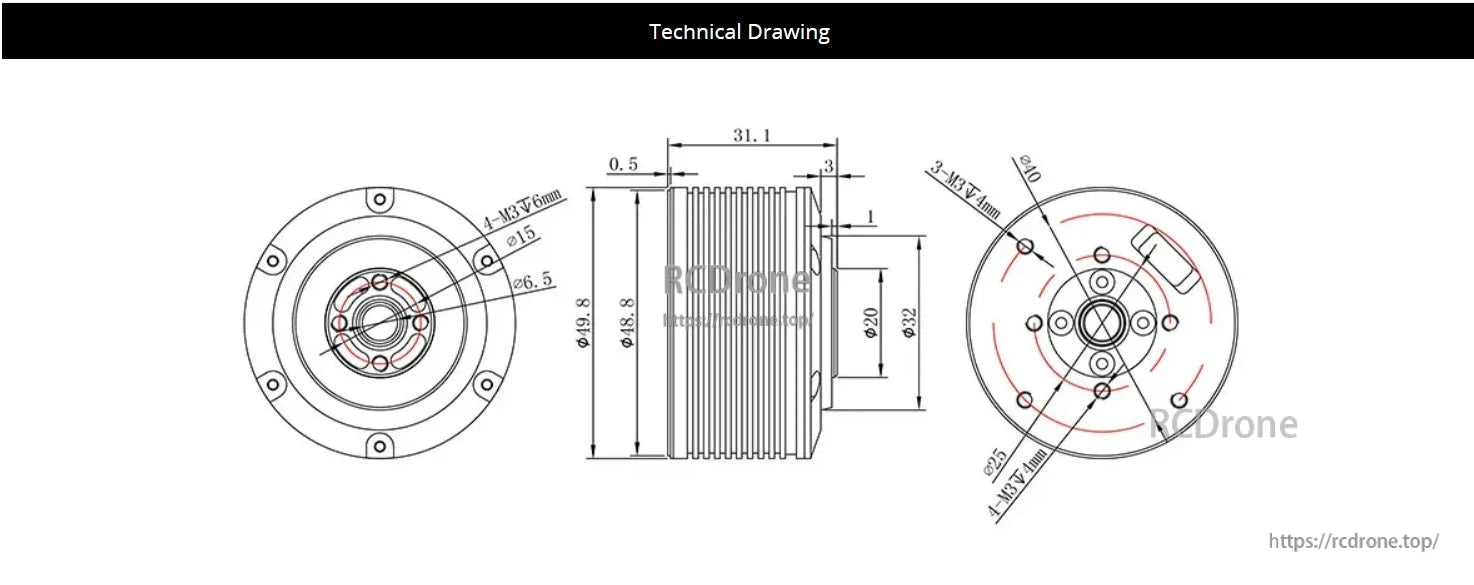

Gimbal-Motor technische Zeichnung mit Abmessungen, M3-Schrauben und Montagevorgaben.

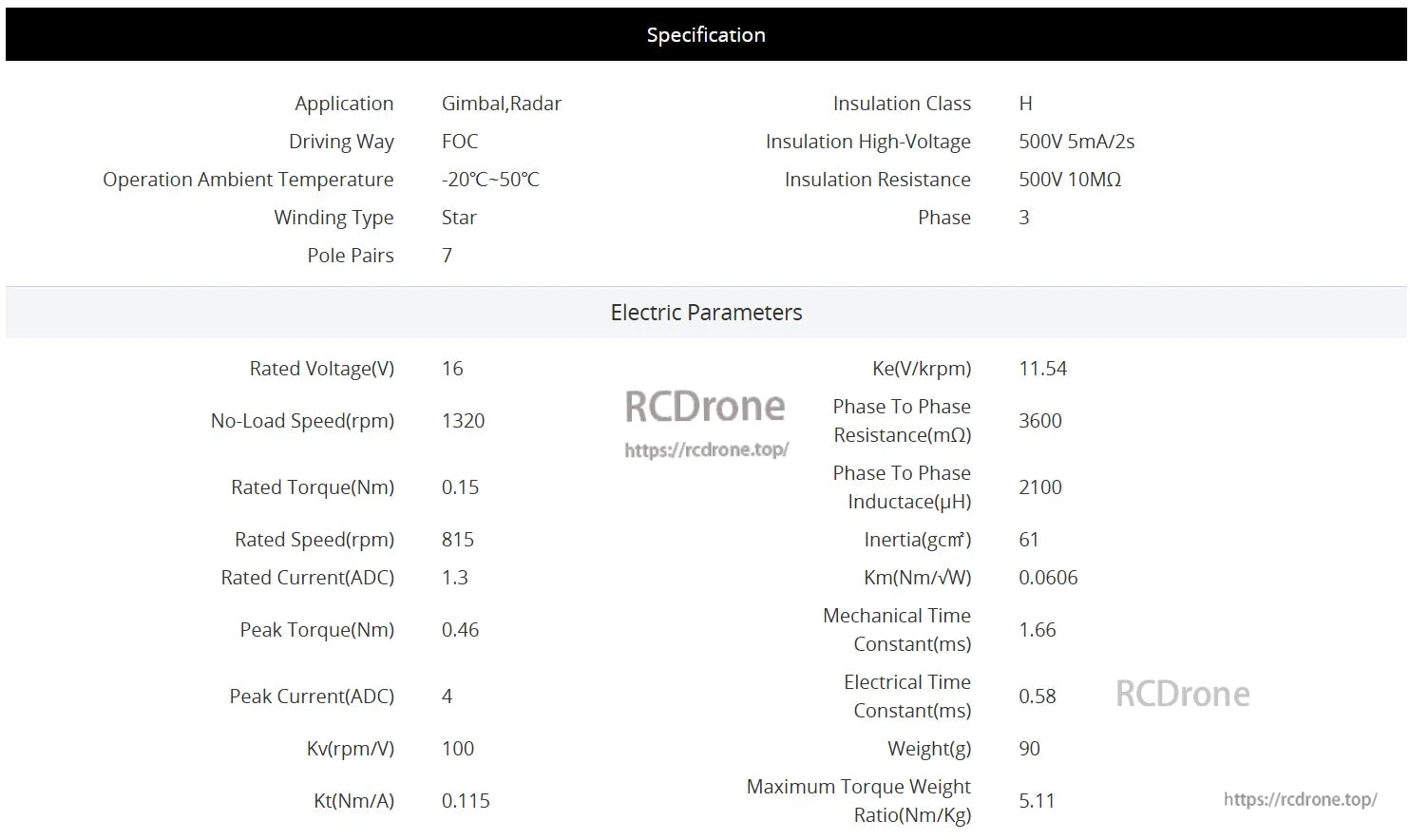

CubeMars G35 KV100 Gimbal-Motor: 16V, 815 U/min, 0,15 Nm Drehmoment, 1,3 ADC Strom, 7 Polpaare, -20°C bis 50°C Betrieb, 90g Gewicht, 5,11 Nm/Kg max. Drehmoment-Gewichtsverhältnis, FOC-Antrieb, Sternwicklung.

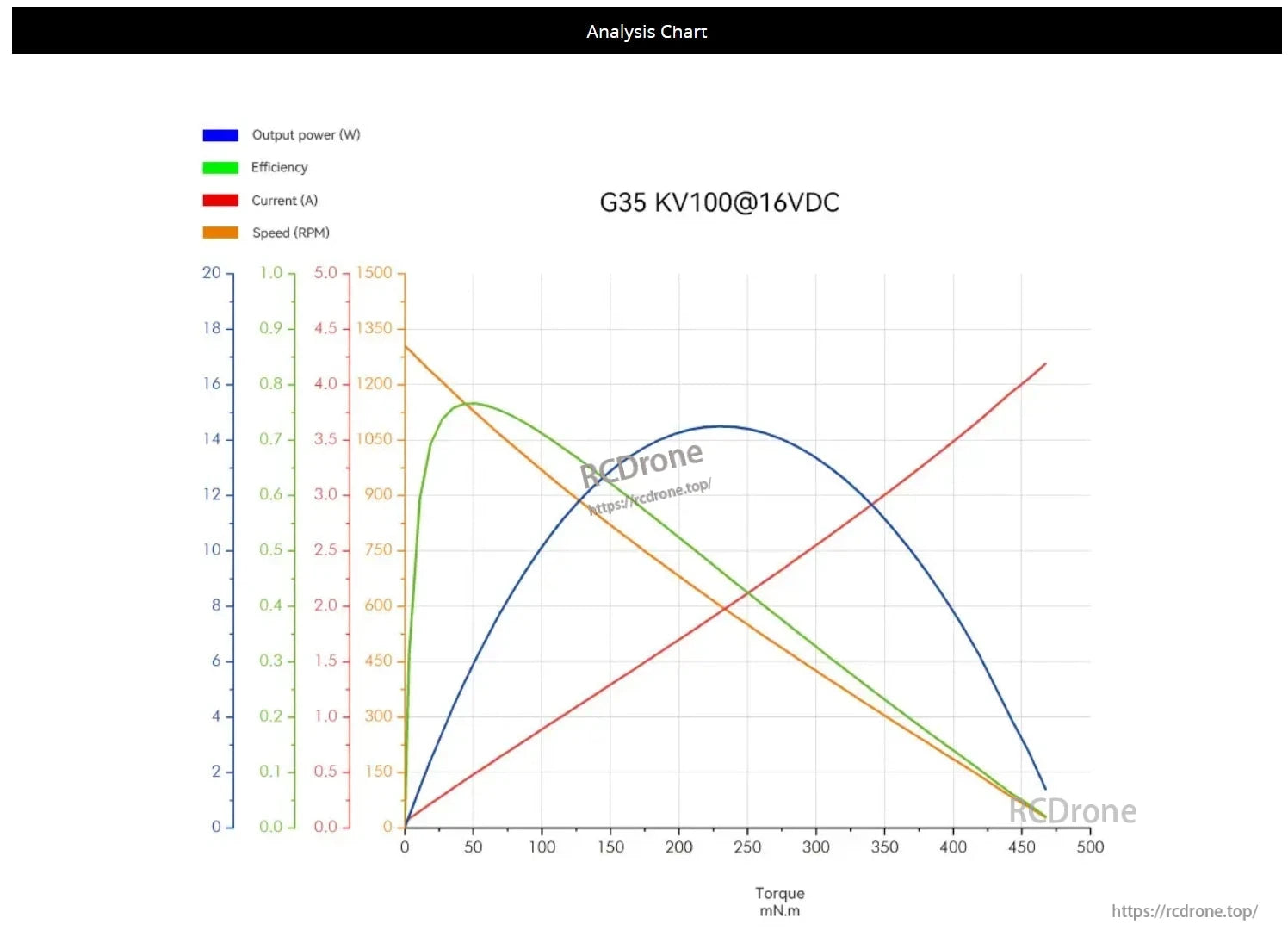

Analyse-Diagramm für CubeMars G35 KV100@16VDC Gimbal Motor. Zeigt die Ausgangsleistung (W), Effizienz, Strom (A) und Geschwindigkeit (U/min) im Vergleich zum Drehmoment (mN·m). Die Ausgangsleistung erreicht ihren Höhepunkt bei etwa 14W bei 200 mN·m. Die Effizienz erreicht ein Maximum nahe 0,8 bei 50 mN·m. Der Strom steigt linear mit dem Drehmoment. Die Geschwindigkeit beginnt bei 1350 U/min und nimmt ab, während das Drehmoment steigt.Die Grafik veranschaulicht die Motorleistungsmerkmale unter unterschiedlichen Lasten und hebt die optimalen Betriebsbedingungen für Leistung, Effizienz und Geschwindigkeit hervor.

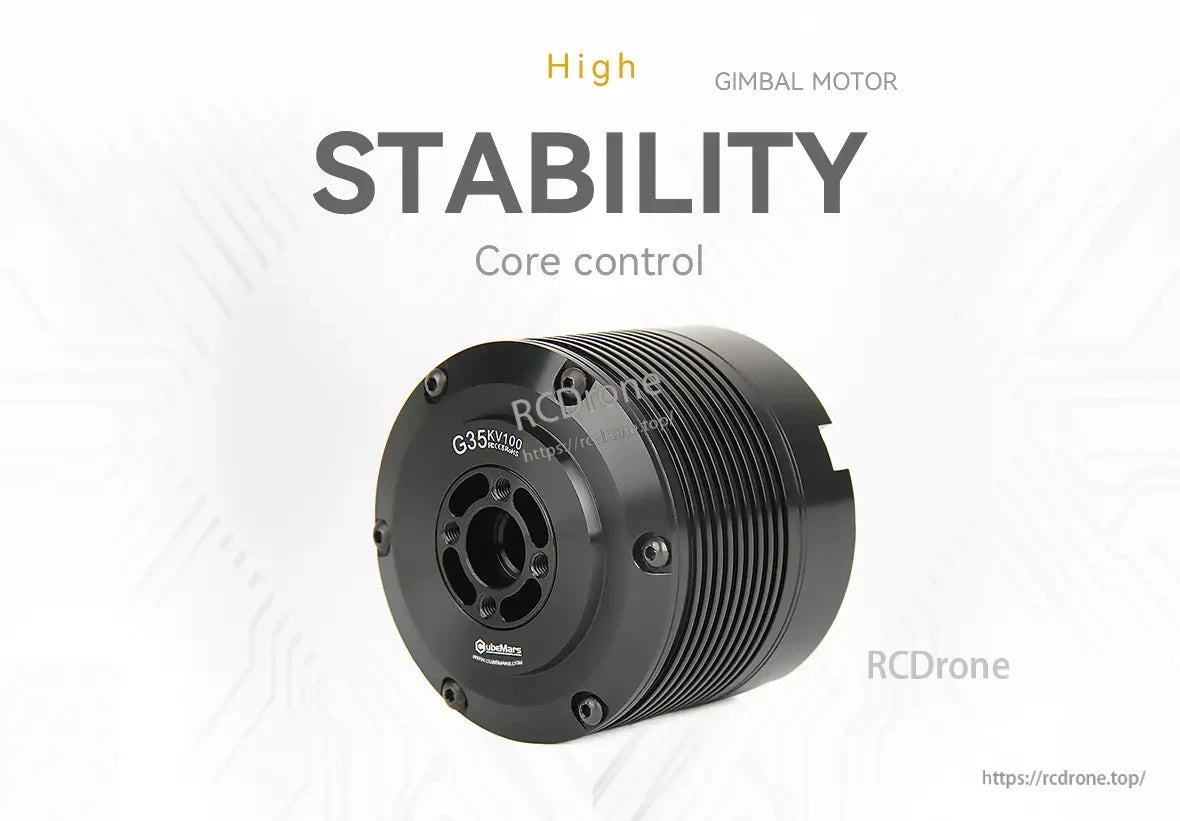

Der CubeMars G35 KV100 Gimbal-Motor bietet hohe Stabilität und Kernkontrolle für präzise Leistung.

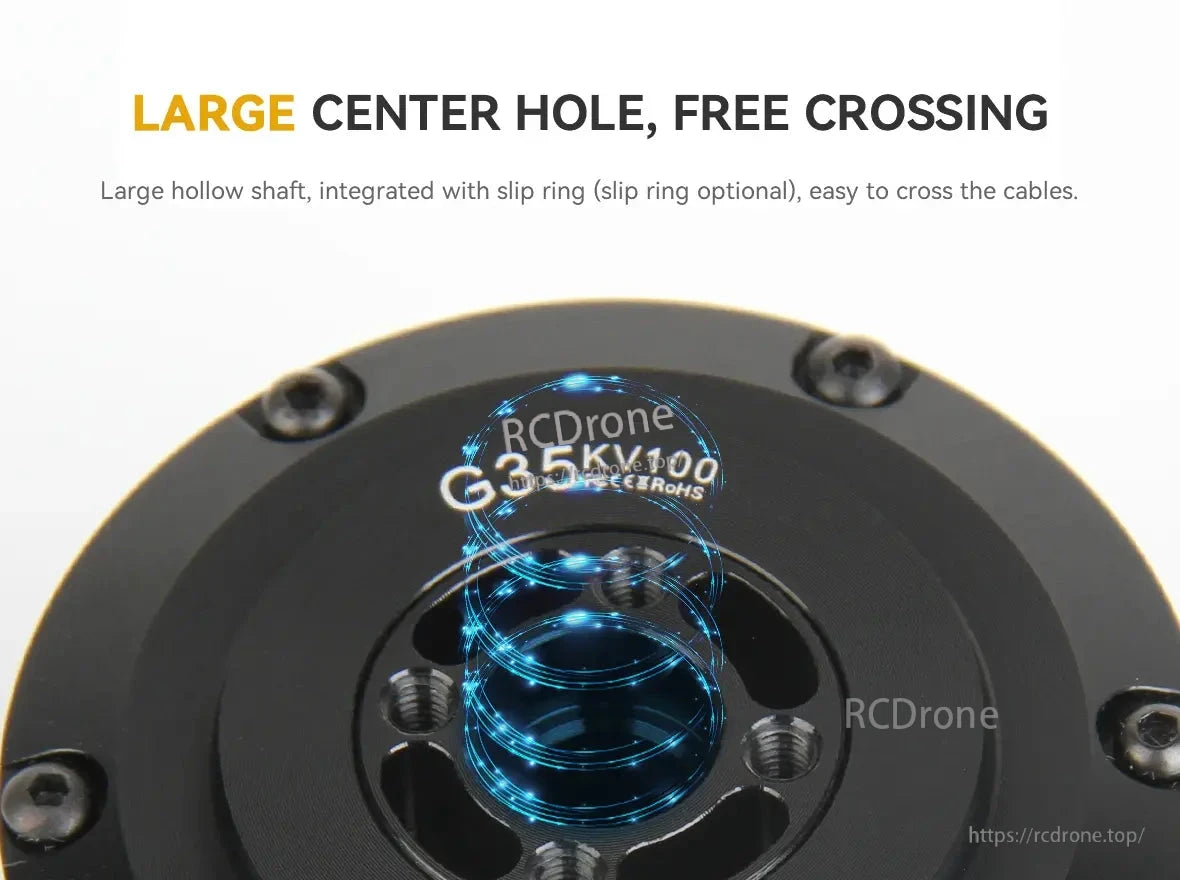

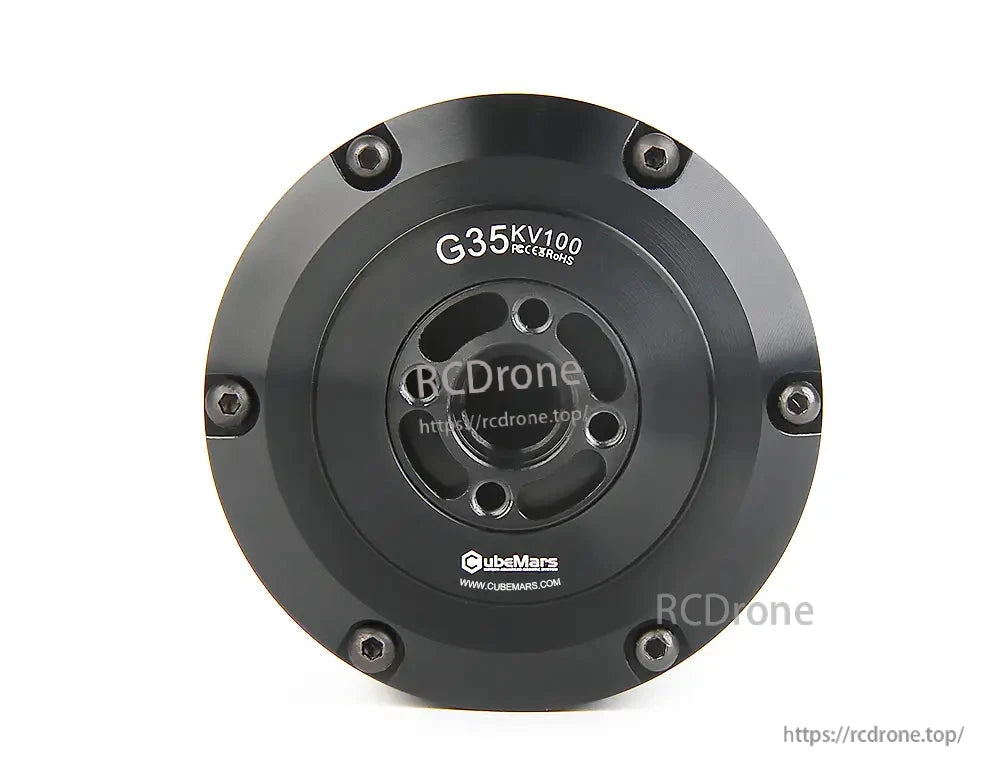

Der CubeMars G35 KV100 Gimbal-Motor verfügt über ein großes zentrales Loch für eine einfache Kabeldurchführung und optionale Integration von Schleifringen.

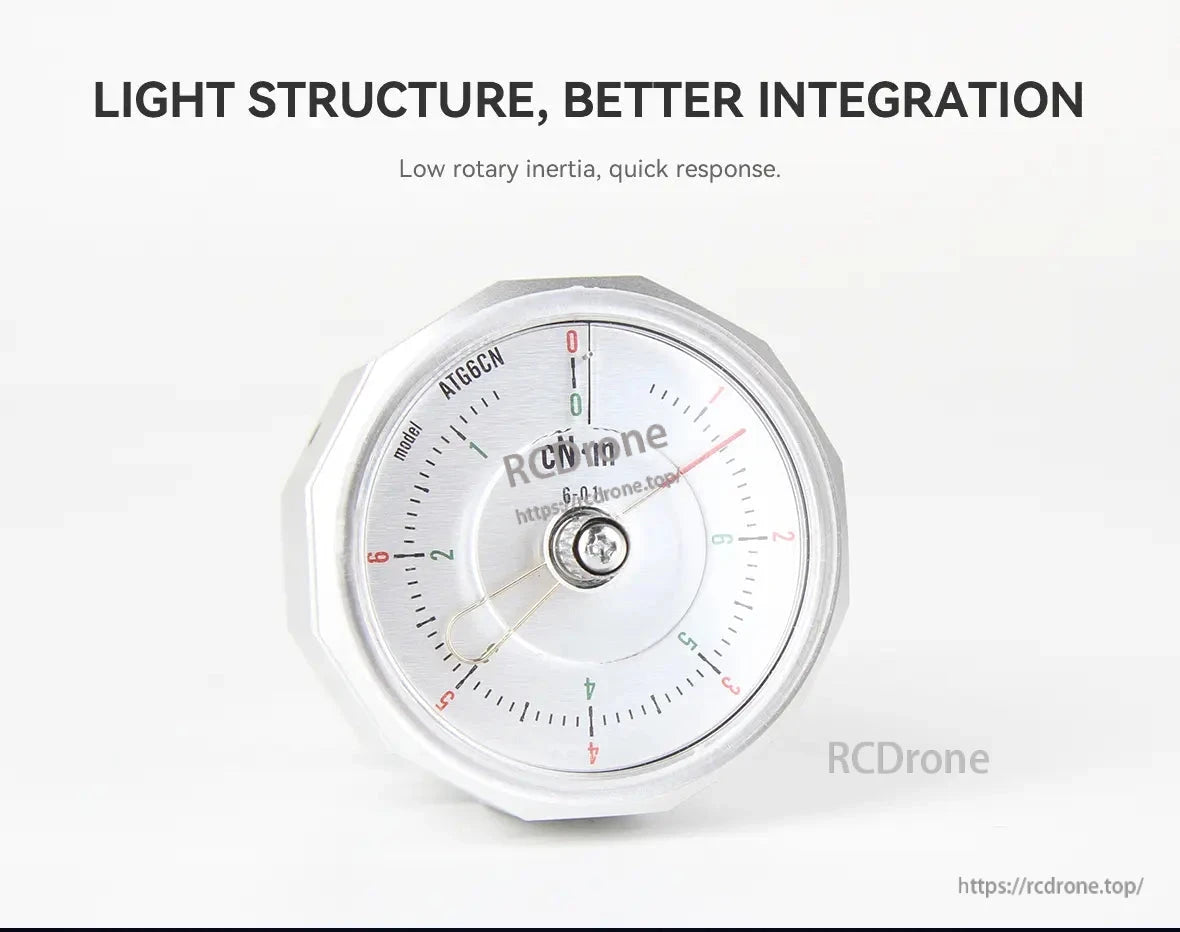

Leichte Struktur, bessere Integration. Niedrige Drehmomentträgheit, schnelle Reaktion. CubeMars G35 KV100.

Der CubeMars G35 KV100 unterstützt Geschwindigkeitsregelungs- und Positionsregelungsmodi für präzise, schnelle Reaktionen.

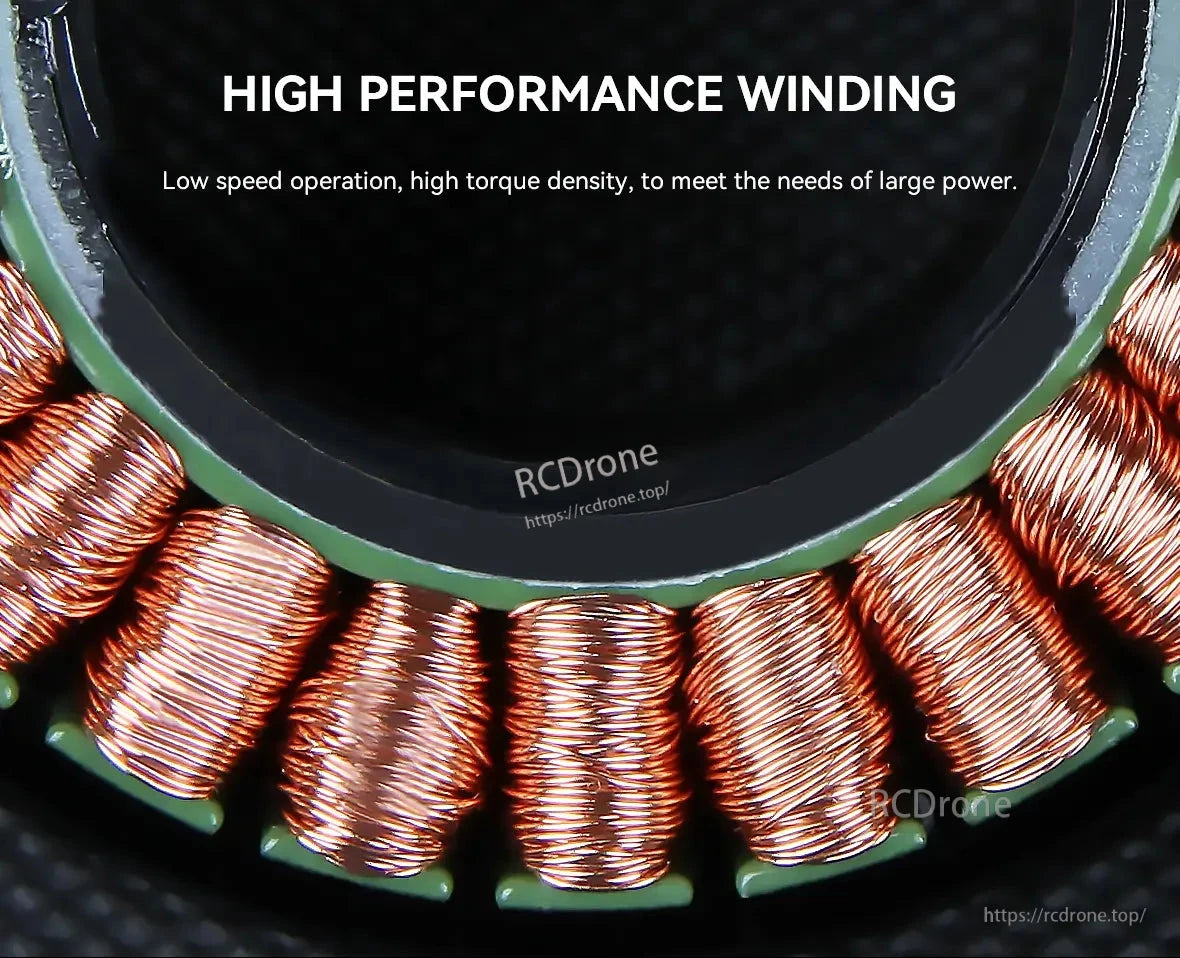

Hochleistungswicklung. Niedrigdrehzahlbetrieb, hohe Drehmomentdichte, erfüllt große Leistungsanforderungen. CubeMars G35 KV100 Gimbal-Motor.

Gimbal-Systeme und autonome Fahrzeuge profitieren von hoher Präzision, niedriger Geschwindigkeit für Stabilität und fortschrittlicher Technologieintegration.
