Übersicht
Der DSpower DS-S014M ist ein digitales Servo mit Metallgetriebe für RC-Autos, gehende Roboter, UAV Kamera Anwendungen und aufgeführte robotische Systeme. Es arbeitet mit 4,8–6,0 V DC, mit einem Nennmoment von 1,8 kgf·cm bei 4,8 V oder 2,0 kgf·cm bei 6,0 V. Sein PA-Gehäuse, der Motor mit Eisenkern und das Gewicht von 52 ± 1 g unterstützen die Auswahl für kompakte Bewegungssteuerungsinstallationen.
Eigenschaften
- Digitales Servo mit Metallgetrieben und einem Motor mit Eisenkern.
- Als Standard 9KG Lenkservo mit 9KG Drehmoment gekennzeichnet.

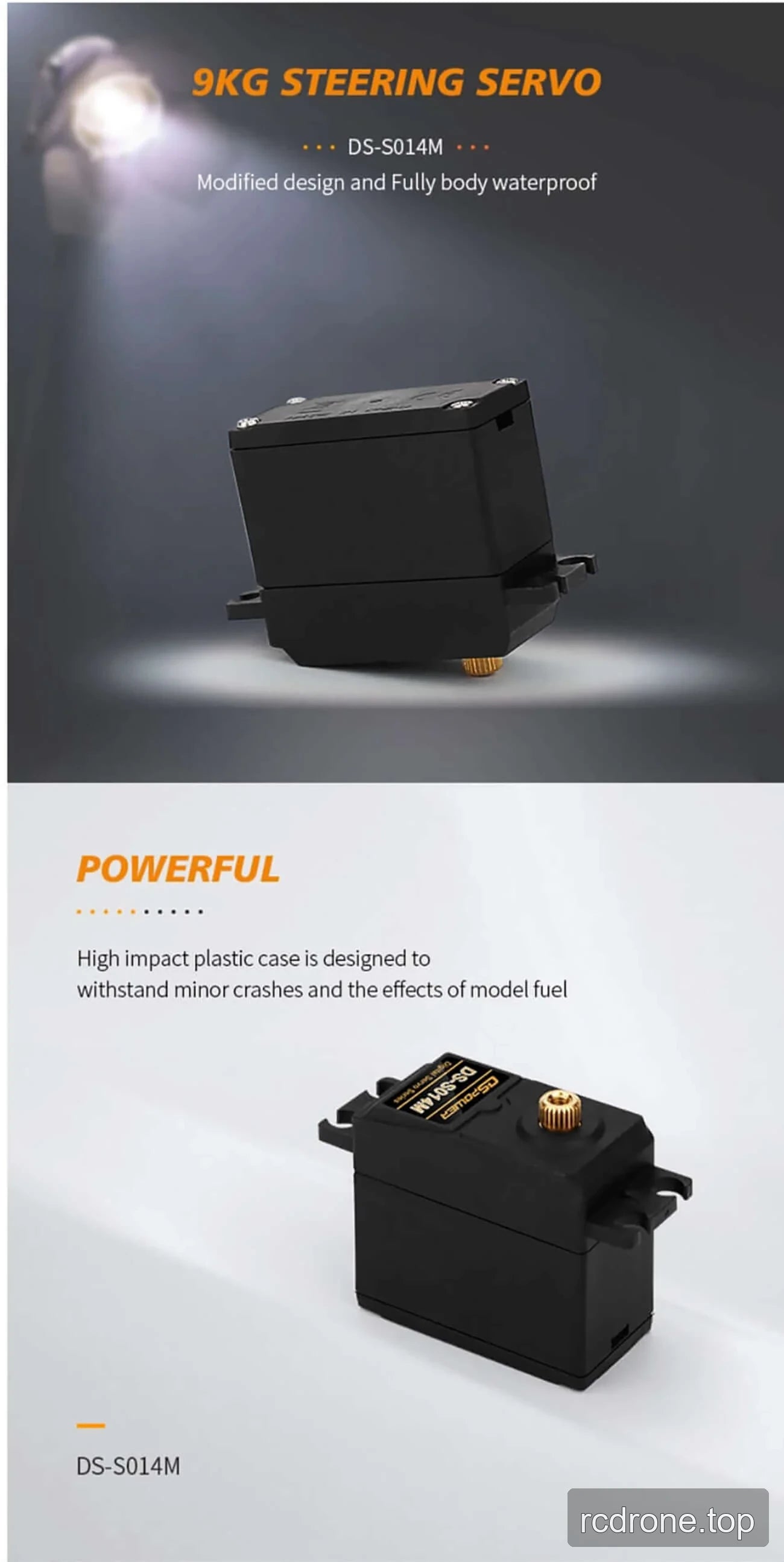

- PA-Gehäuse mit einer vollständig wasserdichten Konstruktion; das hochschlagfeste Kunststoffgehäuse ist so konzipiert, dass es kleinere Stöße und die Auswirkungen von Modellkraftstoff übersteht.
- Als stabil und schockfest gekennzeichnet.
- H25T industrieüblicher Ausgangsspline.

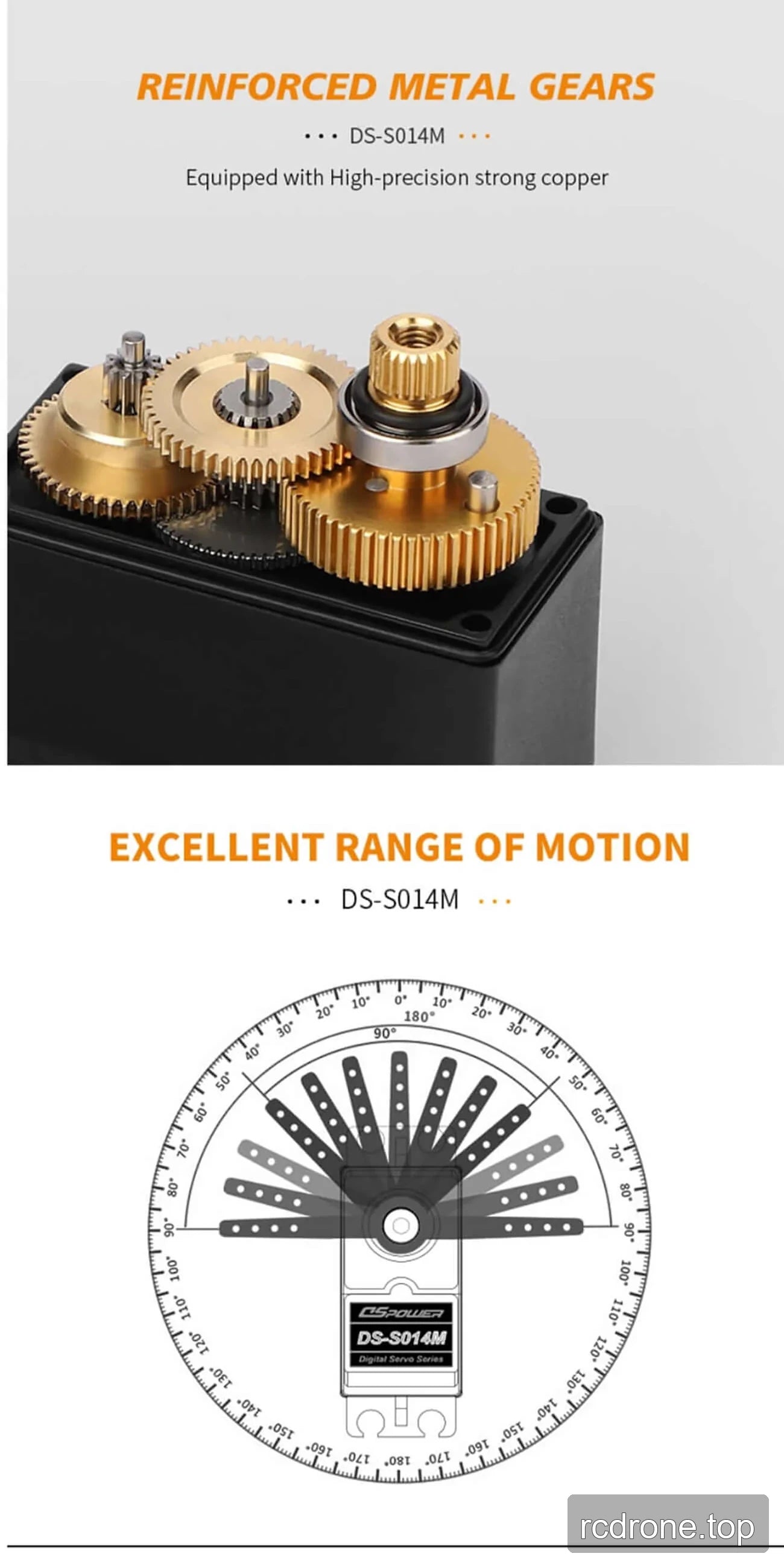

- Getriebe-Text besagt: „Ausgestattet mit hochpräzisem starkem Kupfer.”
Technische Daten
| Parameter | 4.8 V DC | 6.0 V DC |
|---|---|---|
| Betriebsspannung | 4.8–6.0 V DC | |
| Leerlaufdrehzahl | ≤0.29 Sek./60° | ≤0.26 Sek./60° |
| Nennmoment | 1.8 kgf·cm | 2.0 kgf·cm |
| Stromaufnahme im Stillstand | ≤1.8 A | ≤2.1 A |
| Stallmoment | ≥9 kgf·cm | ≥11 kgf·cm |
| Pulsbreitenbereich | 500–2500 μs | |
| Betriebswinkel | 90° ± 10° | |
| Mechanischer Begrenzungswinkel | 210° | |
| Gewicht | 52 ± 1 g | |
| Gehäusematerial | PA | |
| Getriebe-Material | Metallzahnräder | |
| Motortyp | Eisenkern | |
Anwendungen

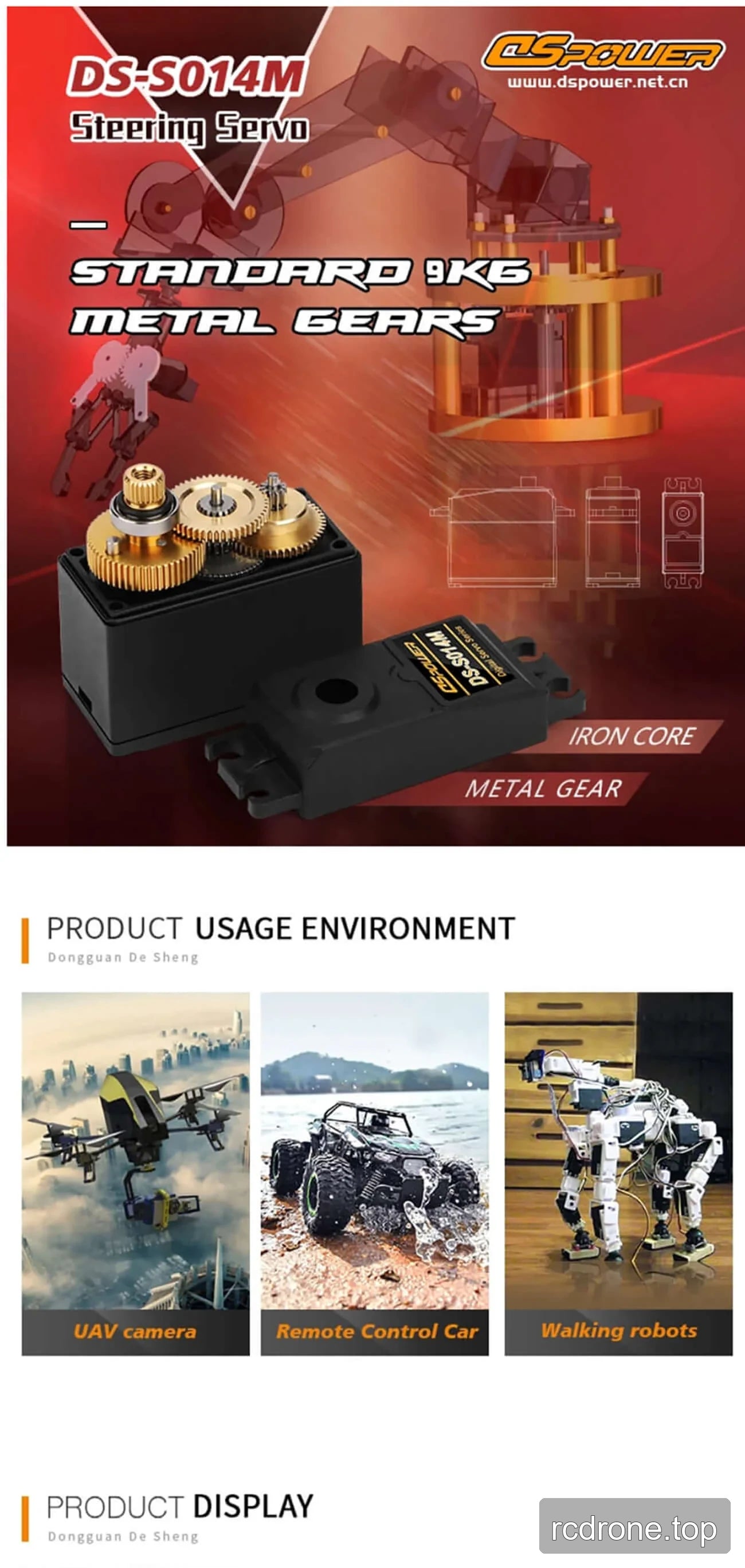

Für RC-Autos wird angegeben, dass der DS-S014M für 1/10 und 1/8 Modelle für die Lenkung geeignet ist. Seine Servobewegung wird auch für gehende Roboter und UAV-Kamera-Anwendungen präsentiert.Zusätzlich aufgeführte Anwendungsbereiche sind humanoide Roboter, Roboterarme, Exoskelette, vierbeinige Roboter, AGV-Fahrzeuge und ARU-Roboter.
Was ist enthalten

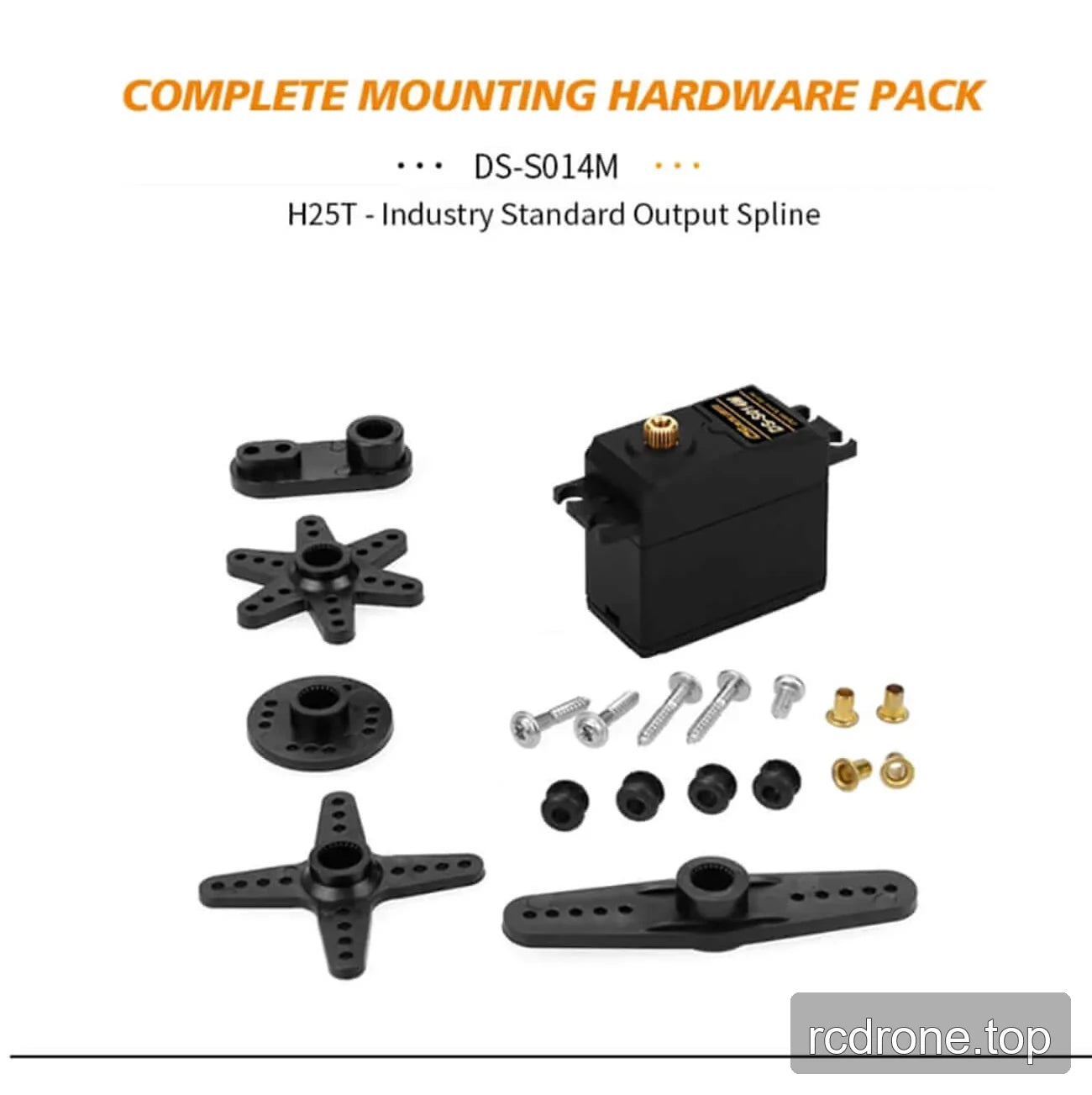

Ein komplettes Montageset wird geliefert, einschließlich mehrerer Servo-Hörner, Montageschrauben, schwarzer Gummidichtungen und Messingbeschläge.
Downloads
DS S014M 1 DSpower Servo Motor DRAW — Zeichnung (PDF)
s013m s014m DSpower DS Servo Motor — 3D Modell (STP)
Visuelle Details
Anwendungsbeispiele
