DSpower DS-W006A Brushless Wasserdichter UAV-Servo, 12 V PWM, 22 kgf·cm Haltemoment

DSpower DS-W006A Brushless Wasserdichter UAV-Servo, 12 V PWM, 22 kgf·cm Haltemoment

DSpower

Regulärer Preis $1,927.00 USD
Regulärer Preis Verkaufspreis $1,927.00 USD
Verkauf Ausverkauft
Steuern inklusive. Versand Wird an der Kasse berechnet.
Version
Vollständige Details anzeigen

Übersicht

Der DSpower DS-W006A ist ein bürstenloser UAV Servo für die PWM-gesteuerte Betätigung von Querruder, Heck, Steuerflächen, Lufttüren und Drosselklappen. Er arbeitet mit 9–12,6 V bei einer DC-Bewertung von 12,0 V, einem Drehmoment von 8 kgf·cm und einem Haltemoment von mindestens 22 kgf·cm bei 12 V. Sein IPX7 wasserdichtes Label, das CNC-präzise Metallgehäuse, das Metallgetriebe und der Betriebstemperaturbereich von -40 °C bis +65 °C unterstützen den Einsatz in anspruchsvollen UAV-Installationen.

Eigenschaften

  • Bürstenloser Motor mit PWM-Steuerung.
  • IPX7 wasserdichtes Label, einschließlich einer angegebenen Unterwasser-Arbeitstiefe von 1 m.
  • CNC-präzises Metallgehäuse und Metallgetriebe.
  • JR 2.54-3P Anschluss.
  • Kompakte flache Bauform.
  • Die Etiketten geben an, dass sie verstärkte Härtung, hohe Festigkeit, Anti-Vibrations-/Erdbebenbeständigkeit, hohe Temperaturbeständigkeit, Widerstand gegen Hoch- und Niedertemperaturzyklen sowie Abschirmungs-/Filtertechnologie zur Reduzierung externer elektromagnetischer Störungen aufweisen.
  • Maschineninspektion und Qualitätstests sind angegeben.
  • Die Anpassung für verschiedene Szenarien und den Einsatz in rauen Umgebungen ist angegeben.

Technische Daten

Parameter Wert
Arbeitsspannung 9–12,6 V
Nennspannung 12.0 V DC
Drehmoment 8 kgf·cm
Stromaufnahme im Leerlauf ≤30 mA
Leerlaufstrom ≤350 mA
Leerlaufgeschwindigkeit ≤0.14 sec/60°
Blockierstrom ≤3.5 A
Halte-Drehmoment ≥22 kgf·cm bei 12 V
Betriebswinkel ±100°
Wiederholgenauigkeit der Positionierung ≤0.5°
Kommunikationsmodell PWM
Getriebe-Material Metallgetriebe-Set
Stecker JR 2.54-3P
Betriebstemperatur -40 °C bis +65 °C
Feuchtigkeit ≤90% RH
Gewicht 55 ± 2,0 g

ds w006a 1 DSpower Servo Motor DRAW — Draw (PDF)

w006a DSpower DS Servo Motor — 3D Modell (STP)

Anwendungen

Für UAV-Aileron- und Heckbetätigung unterstützen die PWM-Steuerung, der ±100° Betriebswinkel und die angegebene Positioniergenauigkeit die kontrollierte Bewegung von Flugsteuerflächen. Das Produkt ist auch für Drohnensteuerflächen, payload-tragende Drohnen sowie das Öffnen/Schließen von Lufttüren und Drosselklappen bei Drohnen angegeben. Weitere angegebene Anwendungsszenarien umfassen humanoide Roboter, Roboterarme, Exoskelette, vierbeinige Roboter, AGV-Fahrzeuge und ARU-Roboter.

Visuelle Details

Merkmale und Design

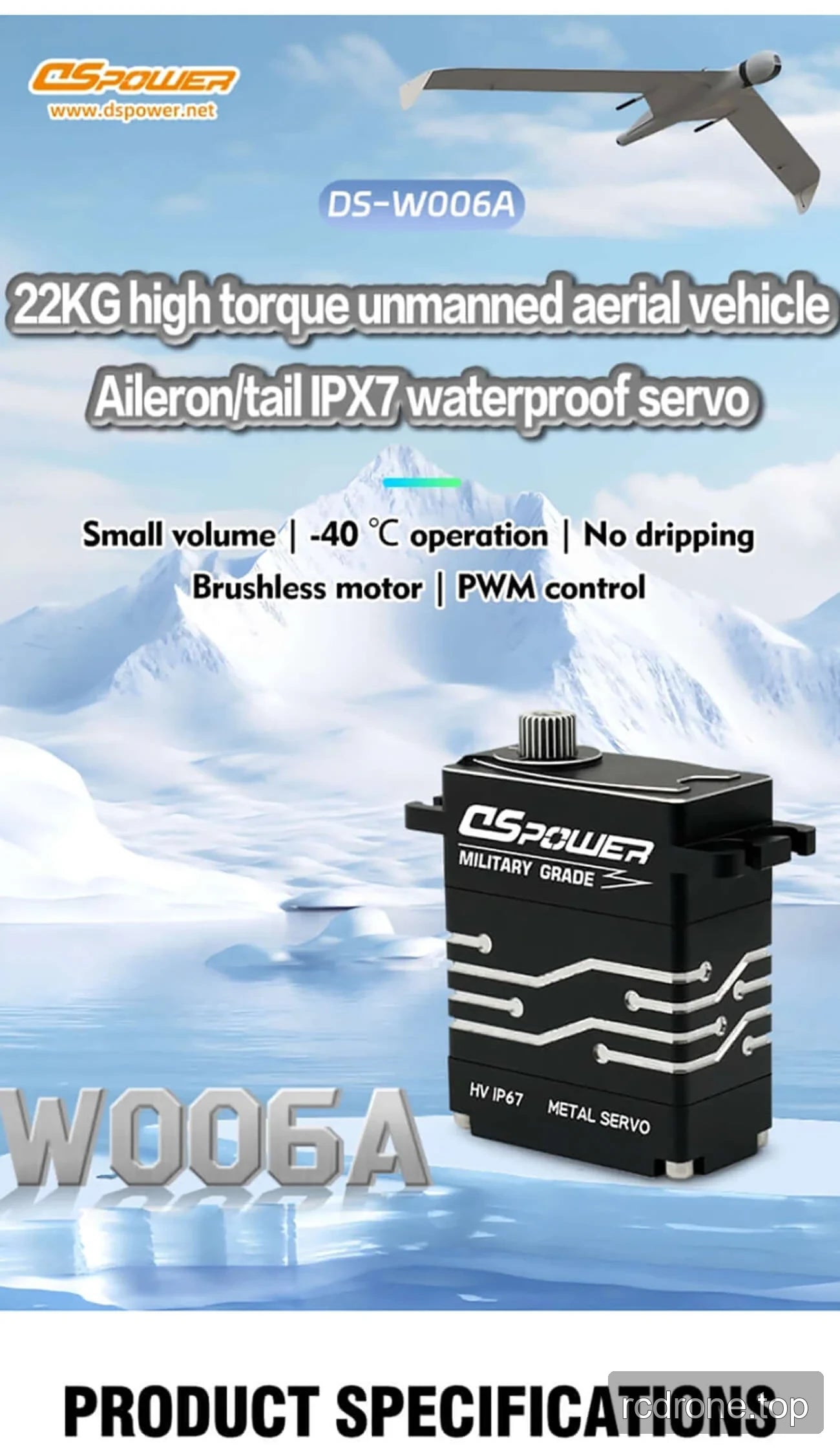

DSpower DS-W006A brushless waterproof UAV servo overview — section 1 of 5
Das Modell ist DS-W006A. Der DS-W006A wird als ein 22 kg Hochdrehmoment unbemanntes Luftfahrzeug Servo bezeichnet.

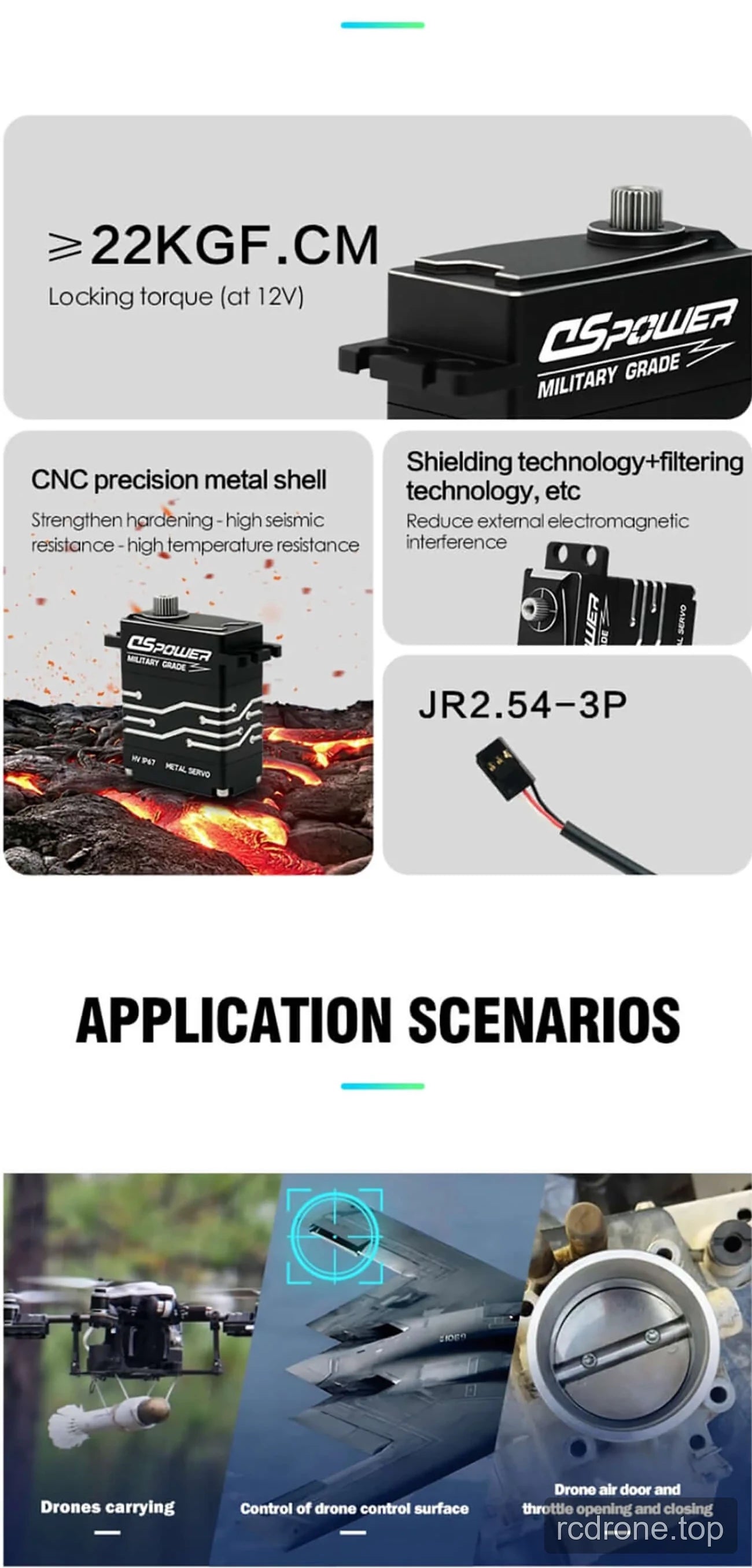

DSpower DS-W006A brushless waterproof UAV servo overview — section 2 of 5

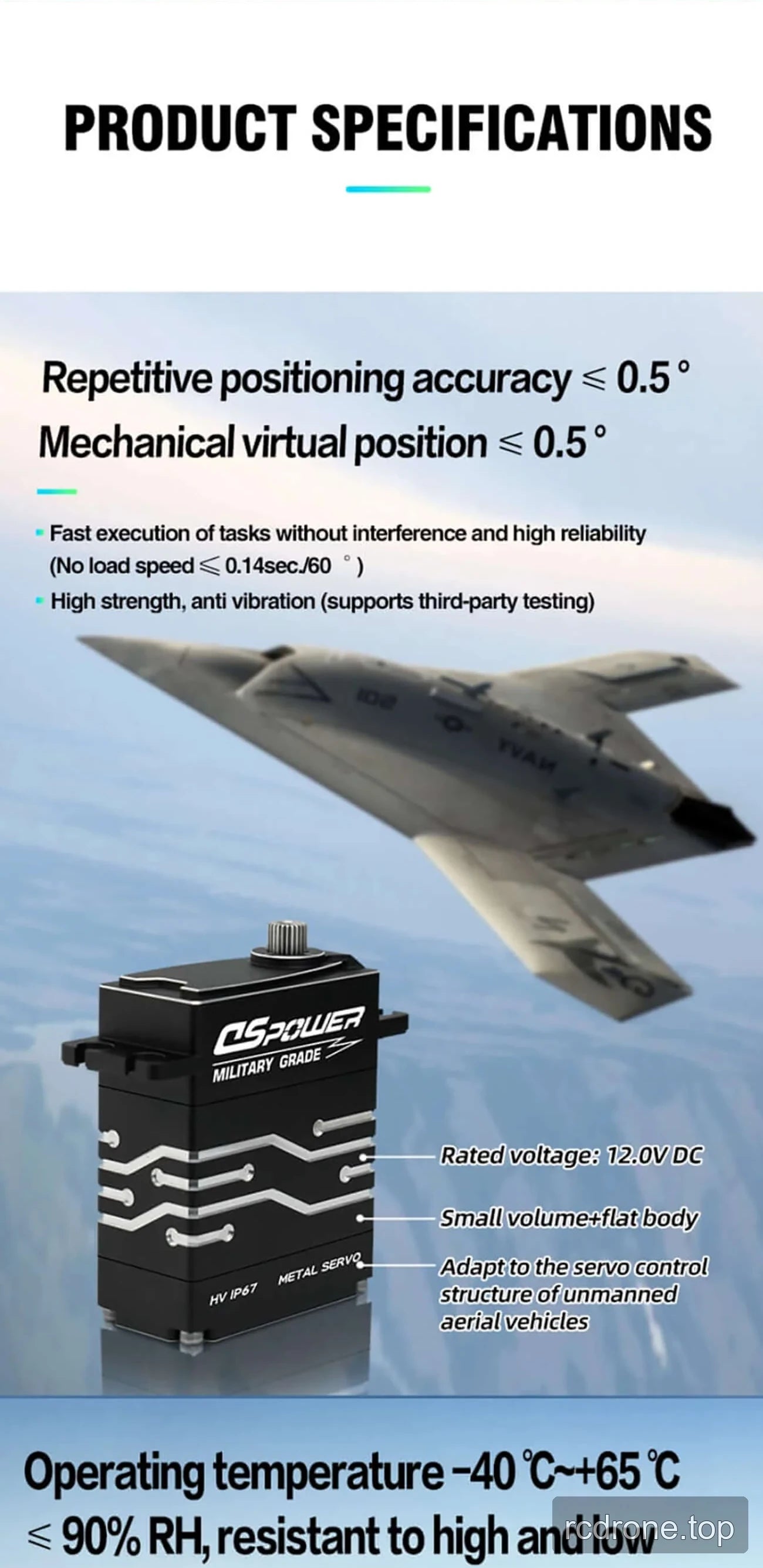

DSpower DS-W006A brushless waterproof UAV servo overview — section 3 of 5
DSpower DS-W006A brushless waterproof UAV servo overview — section 4 of 5

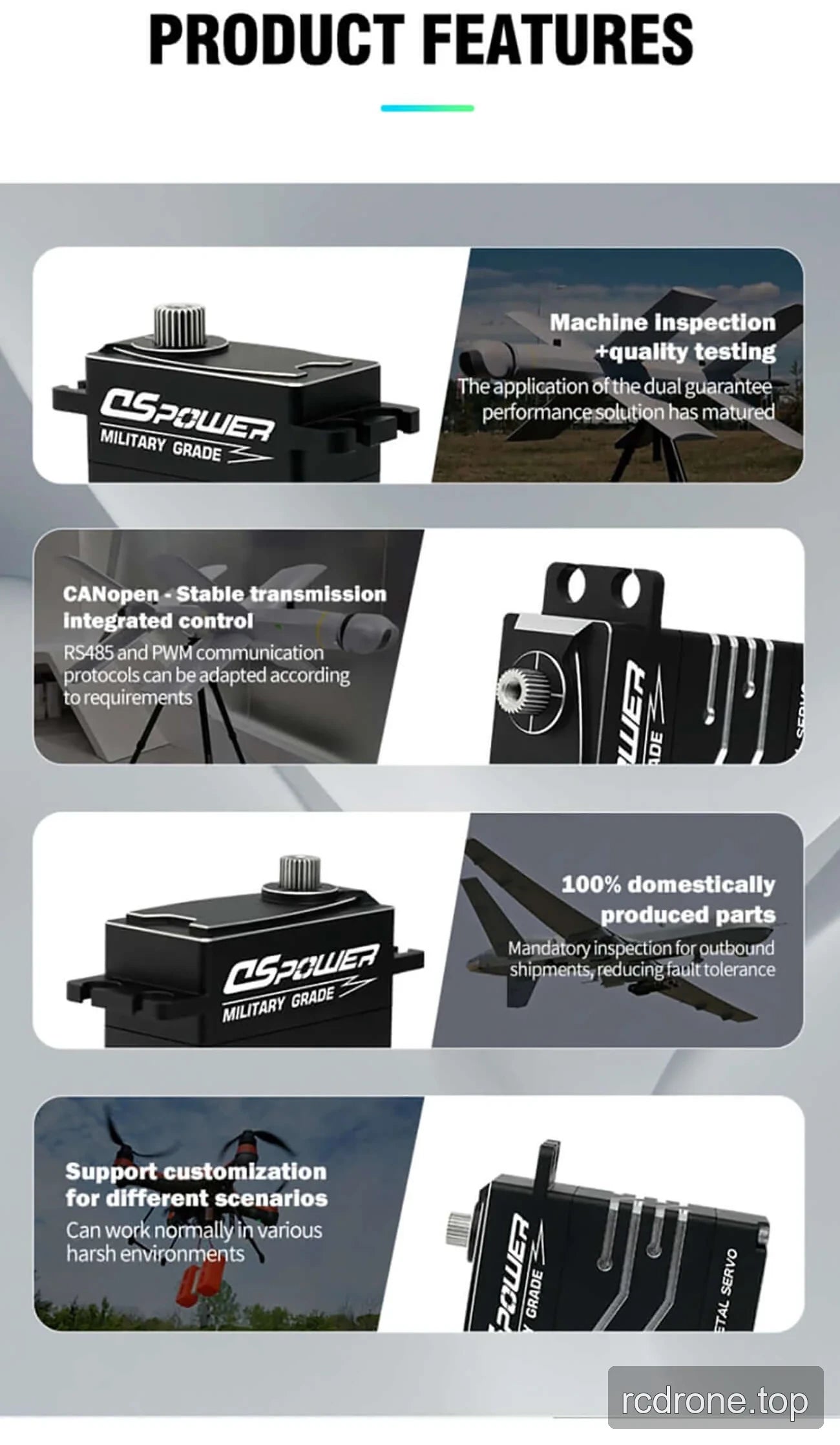

DSpower DS-W006A brushless waterproof UAV servo overview — section 5 of 5
