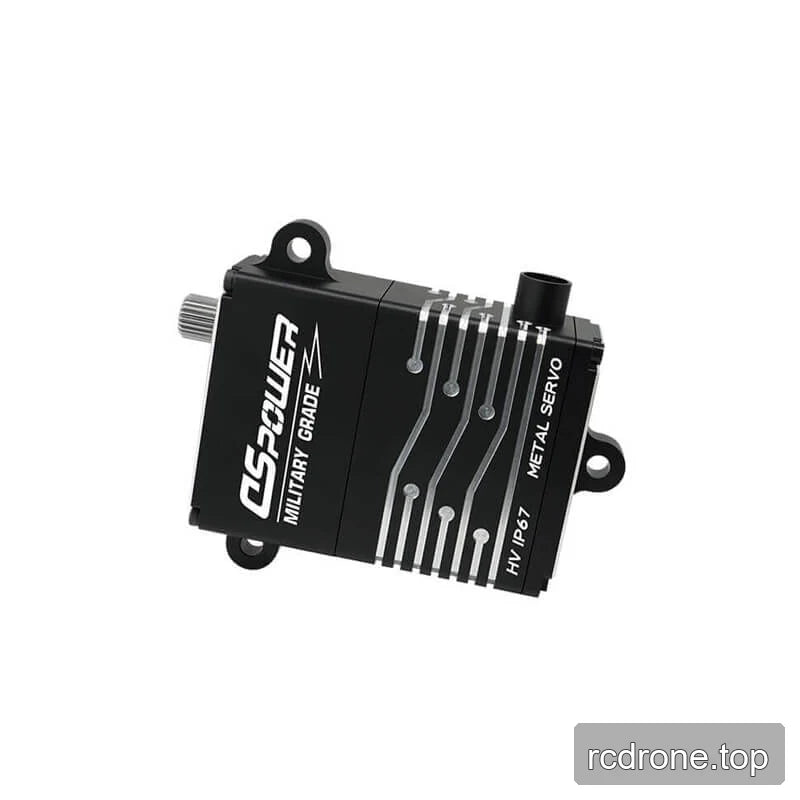

  • Side view of the DSpower DS-W008A black servo showing its protruding shaft, cable outlet, and mounting tabs.
1 5

DSpower DS-W008A PWM/CAN-Bus Drohnen-Servomotor, 240 kgf·cm für Steuerflächen

DSpower DS-W008A PWM/CAN-Bus Drohnen-Servomotor, 240 kgf·cm für Steuerflächen

DSpower

$2,545.00 USD
$2,545.00 USD
Verkauf Ausverkauft
Steuern inklusive. Versand Wird an der Kasse berechnet.
Version
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Vollständige Details anzeigen

Übersicht

Der DSpower DS-W008A ist ein Drone-Servo Motor zur Betätigung von Steuerflächen wie Querrudern und Höhenleitwerken. Er arbeitet mit 8,0–32,0 V DC, liefert ein Sperrdrehmoment von 240 kgf·cm bei der Nennspannung von 28 V und bietet einen Betriebswinkel von 120°. PWM-Steuerung ist in den technischen Spezifikationen aufgeführt, während PWM/CAN-Bus-Dualsteuerung und Rückmeldefunktionen ebenfalls für dieses Modell gekennzeichnet sind.

Eigenschaften

  • Bürstenloser Motor mit einem magnetischen Encoder.
  • Gehäuse aus hochfestem Aluminiumlegierung mit Metallzahnrädern und einem flachen Gehäusedesign, das für die Installation an Steuerflächen von Drohnen vorgesehen ist.
  • IPX7 wasserdicht.
  • Rückmeldungsinformationen für Zielwinkel, Geschwindigkeit und Drehmoment.
  • Gekennzeichnete Widerstandsfähigkeit gegen Hoch- und Niedertemperaturzyklen, Vibration und Stöße; das Design zur Widerstandsfähigkeit gegen Vibration und Stöße bezieht sich auf GJB 150.

Technische Daten

Parameter Wert
Arbeitsspannung 8,0–32,0 V DC
Nennspannung 28 V DC
Drehmoment 60,0 kgf·cm
Stromaufnahme im Leerlauf ≤50 mA
Leerlaufstrom ≤300 mA
Leerlaufdrehzahl ≤0,32 sec/60°
Blockierstrom ≤3.0 A
Verriegelungsmoment ≥240 kgf·cm
Betriebswinkel 120°
Mechanische virtuelle Position ≤1°
Kommunikationsmodus PWM
Zusätzliche beschriftete Steuerung PWM/CAN-Bus-Dualsteuerung
CAN-Bus-Closed-Loop-Steuerung 0.32 Sek/60°
Getriebe material Metallgetriebe
Gehäuse material Hochfester Aluminiumlegierung
Wasserdichtigkeit IPX7
Betriebstemperatur −40°C bis +85°C
Betriebsfeuchtigkeit ≤95% RH
Gewicht 560 ± 5 g

Anwendungen

  • Drohnen-Ailerons, Heckflossen und andere Drohnensteuerflächen, unter Verwendung des flachen Gehäusedesigns und gekennzeichneten PWM/CAN-Bus-Steueroptionen.
  • Humanoide Roboter, Roboterarme, Exoskelette, vierbeinige Roboter, AGV-Fahrzeuge und ARU-Roboter.

Downloads

ds w008ein 1 DSpower Servo Motor DRAW — Zeichnung (PDF)

Visuelle Details

Merkmale und Design

DSpower DS-W008A drone servo motor features and control-surface applications — section 1 of 6
Der DS-W008A wird als 240KG All-Metal-Drohne PWM/CAN-Bus-Servo-Motor bezeichnet. Der DS-W008A ist als IPX7 wasserdicht gekennzeichnet.
DSpower DS-W008A drone servo motor features and control-surface applications — section 2 of 6
DSpower DS-W008A drone servo motor features and control-surface applications — section 3 of 6
DSpower DS-W008A drone servo motor features and control-surface applications — section 4 of 6
DSpower DS-W008A drone servo motor features and control-surface applications — section 5 of 6
DSpower DS-W008A drone servo motor features and control-surface applications — section 6 of 6
