Der Hangkai Microelectronic HKVA-1122 ist ein MEMS-Beschleunigungssensor-IC mit einer Achse zur Messung von Beschleunigung, Vibration und Schock in einem eingebetteten Design. Wählen Sie einen nominalen Beschleunigungsbereich von 5g bis 2000g. Hier ist g die Beschleunigung relativ zur Schwerkraft, nicht das Gewicht des Chips. Dies ist ein Bauteil auf Platinebene, kein vollständiges Plug-and-Play-Messinstrument oder Evaluierungsboard.
Bereichsauswahl
Die neun beibehaltenen Quellenoptionen sind 5g, 10g, 20g, 50g, 100g, 200g, 400g, 1000g und 2000g. Die Bezeichnungen identifizieren den Bereich, geben jedoch nicht explizit die Achsenausrichtung oder die Verstärkungskonfiguration an. Die Lieferantenreferenzblätter unten zeigen bestimmte Y-Achsen-, Z-Achsen- und Hochbereichsversionen; bestätigen Sie das genaue Suffix, die empfindliche Achse und die Ausgangsanordnung für das ausgewählte Bauteil.
MEMS-Architektur
Die Materialien des Lieferanten beschreiben piezoresistive Ein-Achsen-Sensorik, ein MEMS-sensitives Element, Konditionierungselektronik und ein LCC-Gehäuse.Die Quelle beschreibt eine Bulk-Silizium-SOI-Sensoreinheit und eine Wheatstone-Brücke mit ASIC-Detektion, Verstärkung und Ausgangsschaltung für konditionierte Versionen. Hohe Empfindlichkeit, geringe Kopplung, Stoßfestigkeit, gute Linearität und Hochfrequenzantwort sind vom Anbieter beschriebene Eigenschaften und keine unabhängige Zertifizierung.

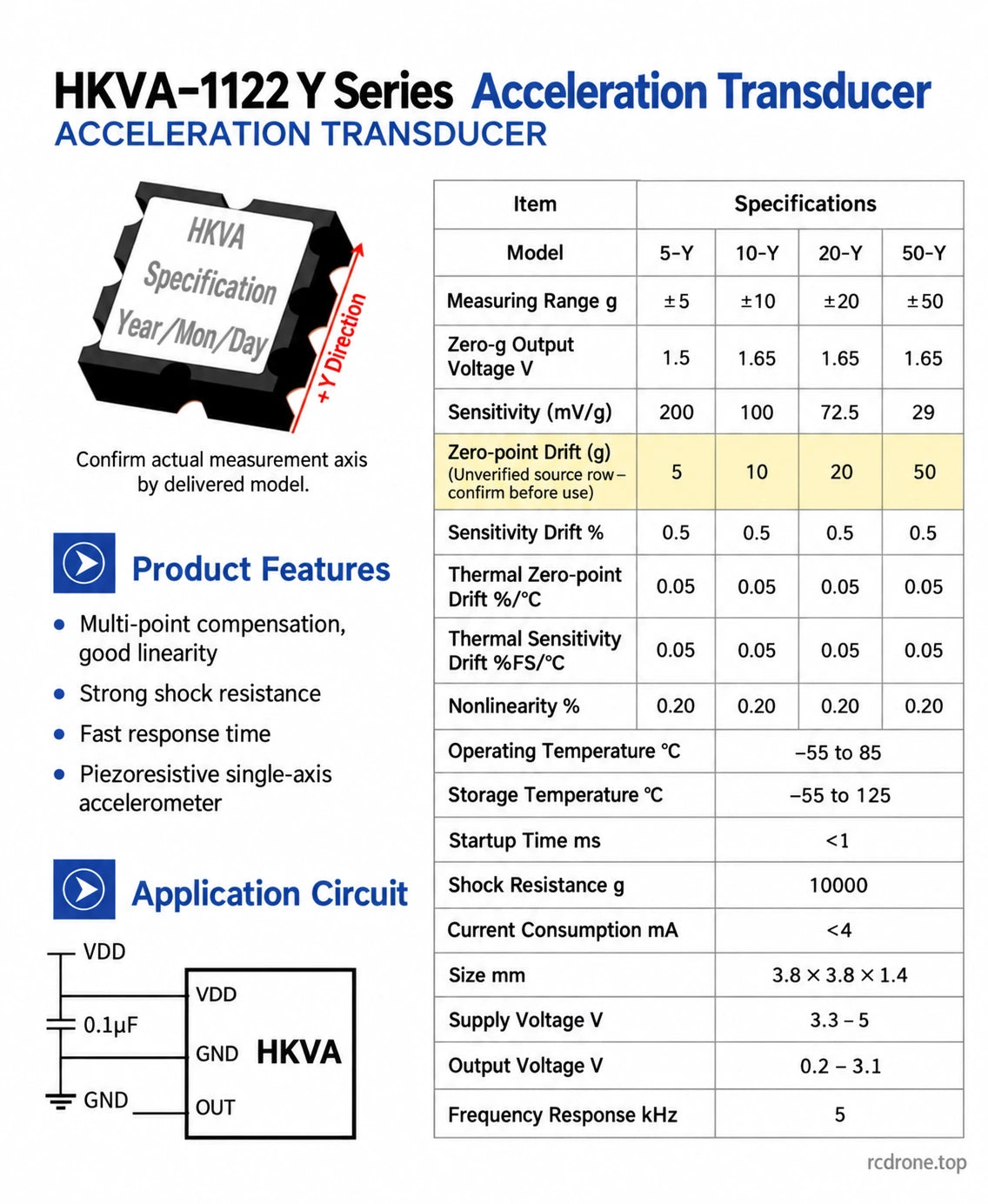

HKVA-1122 Y-Serie Referenz
Das Y-Serie-Blatt ist durch einen +Y-sensitiven Richtungs-Pfeil gekennzeichnet. Die bereichsspezifischen Quellwerte sind:
| Parameter | 5-Y | 10-Y | 20-Y | 50-Y |
|---|---|---|---|---|
| Bereich (g) | ±5 | ±10 | ±20 | ±50 |
| Null-g-Spannung (V) | 1.5 | 1.65 | 1.65 | 1.65 |
| Empfindlichkeit (mV/g) | 200 | 100 | 72.5 | 29 |
| Quellen-Nullpunktdriftreihe (g), unbestätigt | 5 | 10 | 20 | 50 |
| Empfindlichkeitsdrift (%) | 0.5 | 0.5 | 0.5 | 0.5 |
| Thermische Nullpunktdrift (%/°C) | 0.05 | 0.05 | 0.05 | 0.05 |
| Thermische Empfindlichkeitsdrift (%FS/°C) | 0.05 | 0.05 | 0.05 | 0.05 |
| Nichtlinearität (%) | 0.2 | 0.2 | 0.2 | 0.2 |
Die Quelle Y-Blatt Nullpunktdriftreihe wiederholt die Vollbereichswerte (5/10/20/50g), was fragwürdig erscheint. Diese Zahlen werden als nicht verifiziertes Quelldatenmaterial reproduziert; sie sollten nicht als bestätigte Offset-Spezifikation verwendet werden.

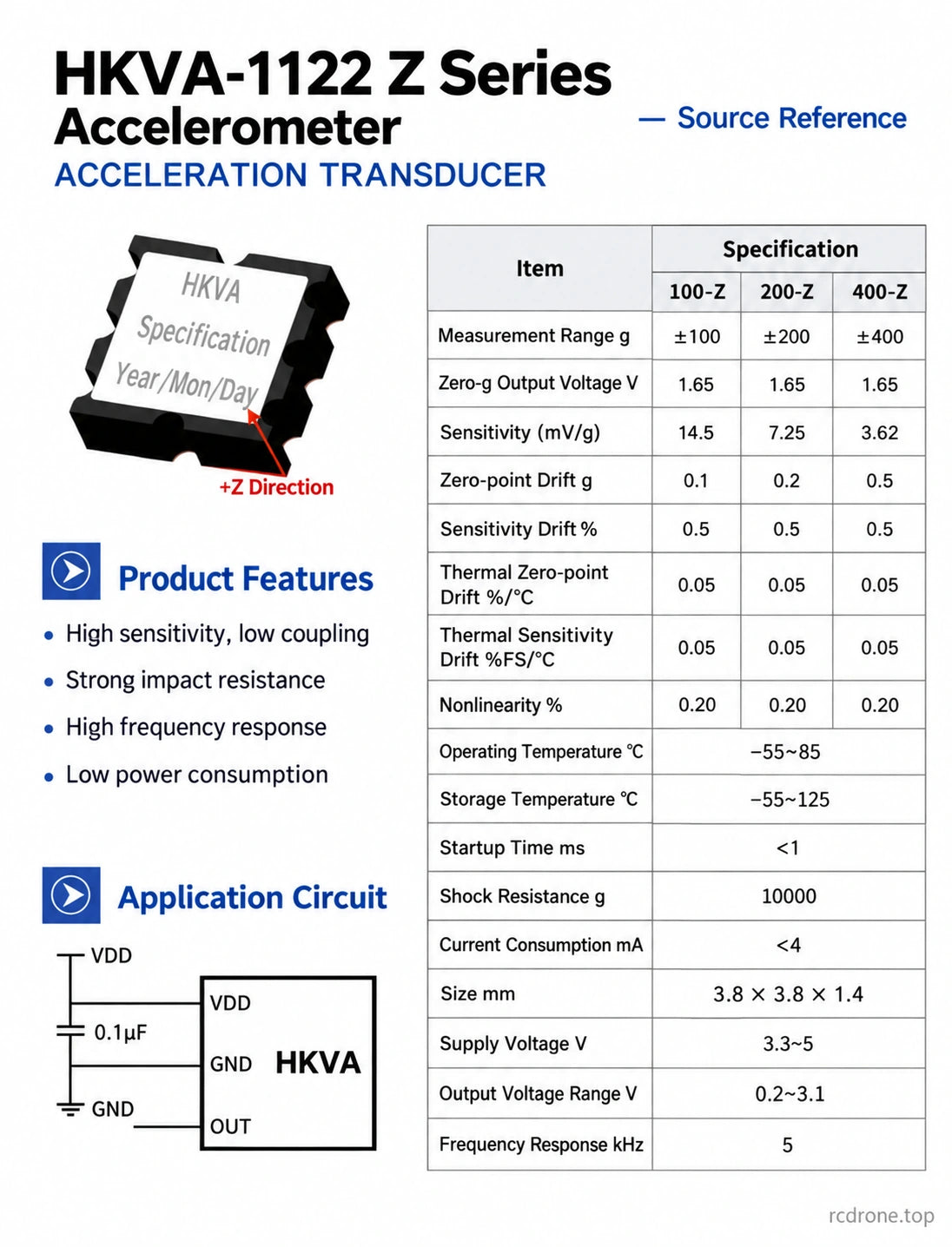

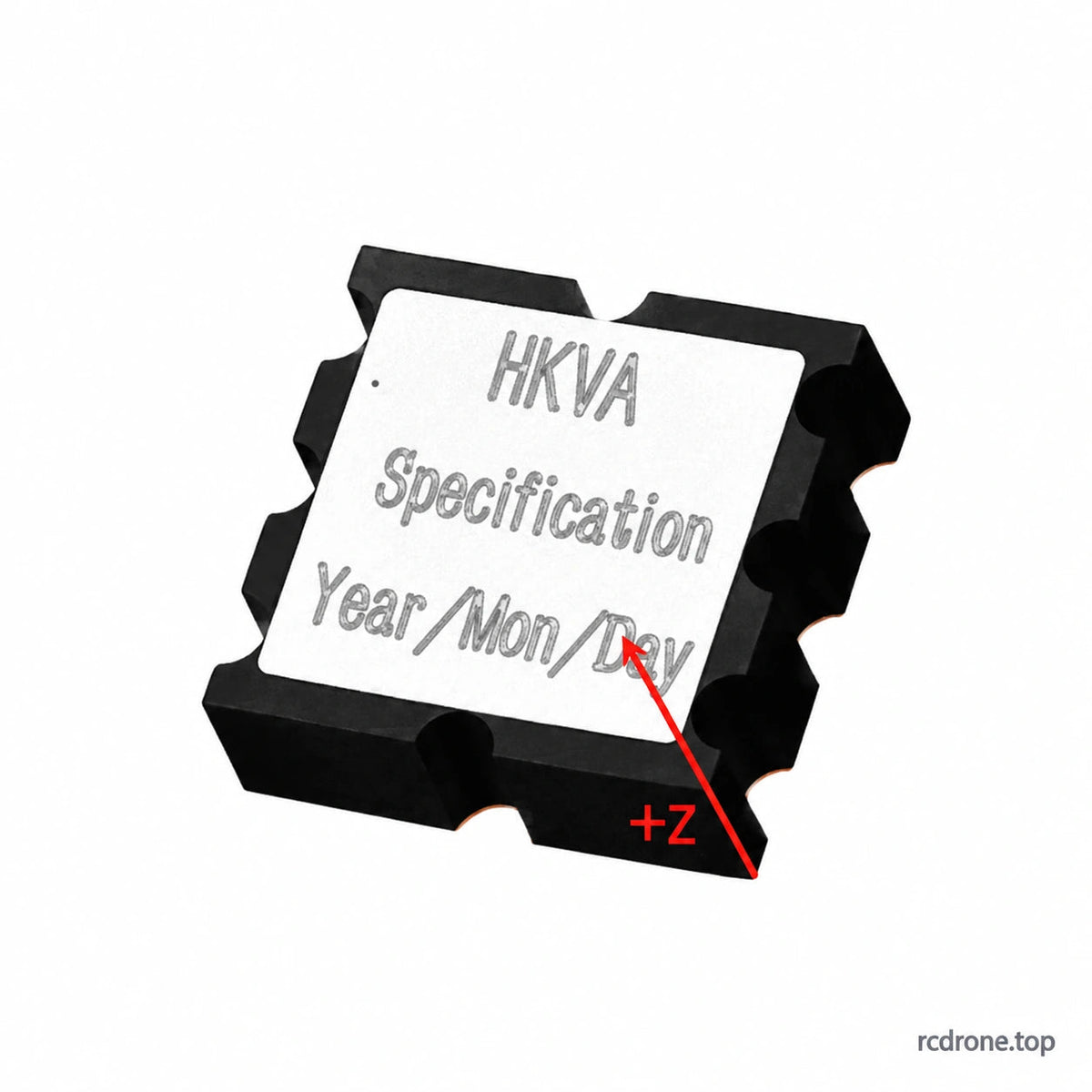

HKVA-1122 Z-Serie Referenz
| Parameter | 100-Z | 200-Z | 400-Z |
|---|---|---|---|
| Bereich (g) | ±100 | ±200 | ±400 |
| Null-g Spannung (V) | 1.65 | 1.65 | 1.65 |
| Empfindlichkeit (mV/g) | 14.5 | 7.25 | 3.62 |
| Nullpunktdrift (g) | 0.1 | 0.2 | 0.5 |
| Empfindlichkeitsdrift (%) | 0.5 | 0.5 | 0.5 |
| Thermische Nullpunktdrift (%/°C) | 0.05 | 0.05 | 0.05 |
| Thermische Empfindlichkeitsdrift (%FS/°C) | 0.05 | 0.05 | 0.05 |
| Nichtlinearität (%) | 0.2 | 0.2 | 0.2 |
Geteilte Y/Z Referenzbedingungen
| Parameter | Lieferantenwert |
|---|---|
| Betriebstemperatur | −55 bis +85°C |
| Lagertemperatur | −55 bis +125°C |
| Start-up | <1ms |
| Schockfestigkeit | 10000g |
| Strom | <4mA |
| Verpackungsmaße | 3.8 × 3.8 × 1.4mm |
| Versorgung | 3.3–5V |
| Ausgangsbereich | 0.2–3.1V |
| Frequenzgang | 5kHz |

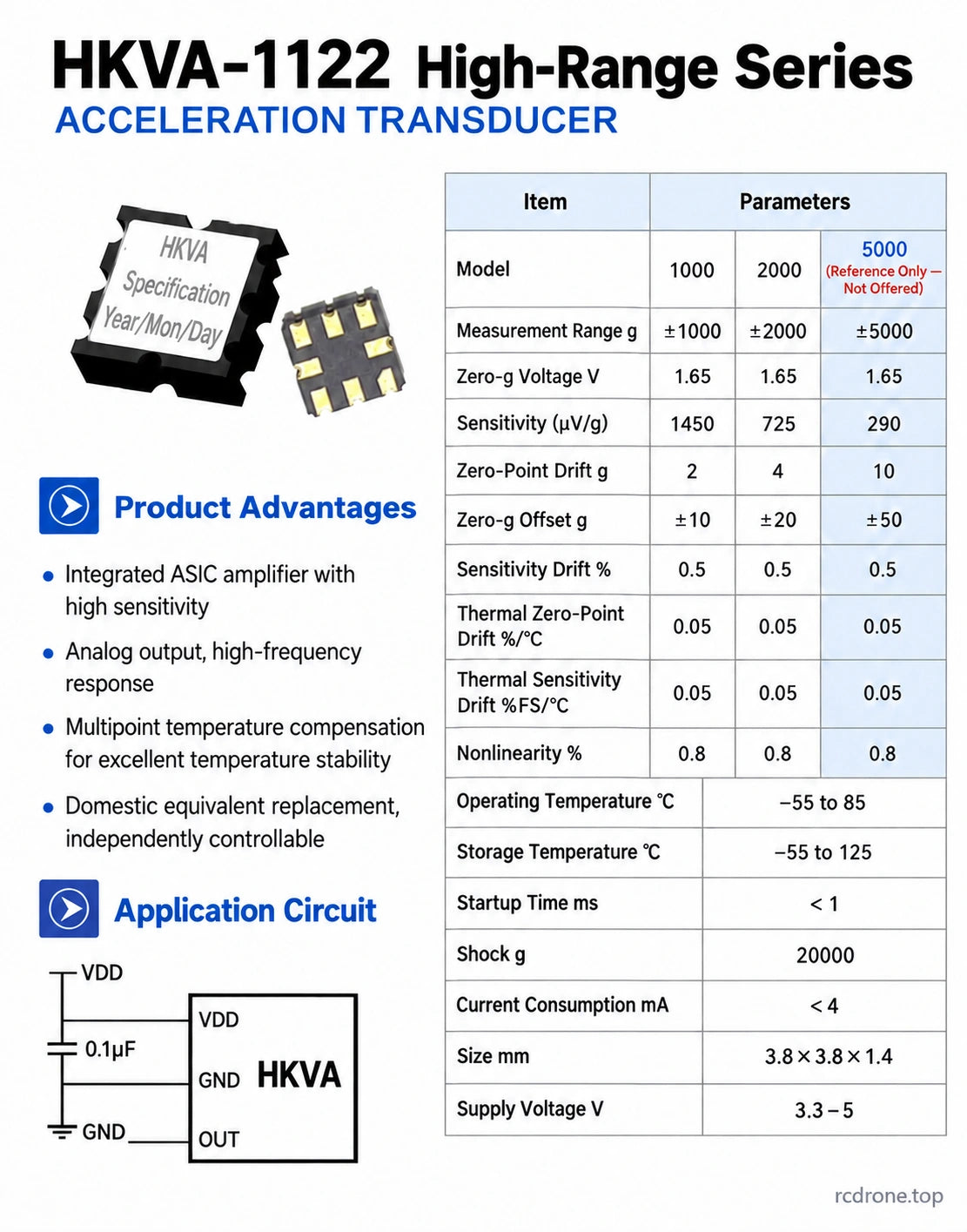

HKVA-1122 Hochbereichsreferenz
Das Quellen-Hochbereichsblatt umfasst 1000g, 2000g und eine 5000g Referenzversion. Die 5000g-Version ist in diesem Angebot keine Verkaufsoption.
| Parameter | 1000 | 2000 | 5000 — nur Referenz |
|---|---|---|---|
| Bereich (g) | ±1000 | ±2000 | ±5000 |
| Null-g Spannung (V) | 1.65 | 1.65 | 1.65 |
| Empfindlichkeit (µV/g) | 1450 | 725 | 290 |
| Nullpunktdrift (g) | 2 | 4 | 10 |
| Null-g-Versatz (g) | ±10 | ±20 | ±50 |
| Empfindlichkeitsdrift (%) | 0.5 | 0.5 | 0.5 |
| Thermische Nullpunktdrift (%/°C) | 0.05 | 0.05 | 0.05 |
| Thermische Empfindlichkeitsdrift (%FS/°C) | 0.05 | 0.05 | 0.05 |
| Nichtlinearität (%) | 0.8 | 0.8 | 0.8 |
Für dieses Hochbereichsblatt gibt der Lieferant eine Betriebstemperatur von −55 bis +85°C, Lagerung von −55 bis +125°C, einen Start unter 1ms, eine Stoßfestigkeit von 20000g, einen Strom von unter 4mA, Abmessungen von 3,8 × 3,8 × 1,4mm und eine Versorgungsspannung von 3,3–5V an. Das Hochbereichsblatt wiederholt nicht ausdrücklich die Y/Z-Ausgangsbereich oder 5kHz-Bandbreitenwerte, daher werden diese nicht für alle Bereiche angenommen.

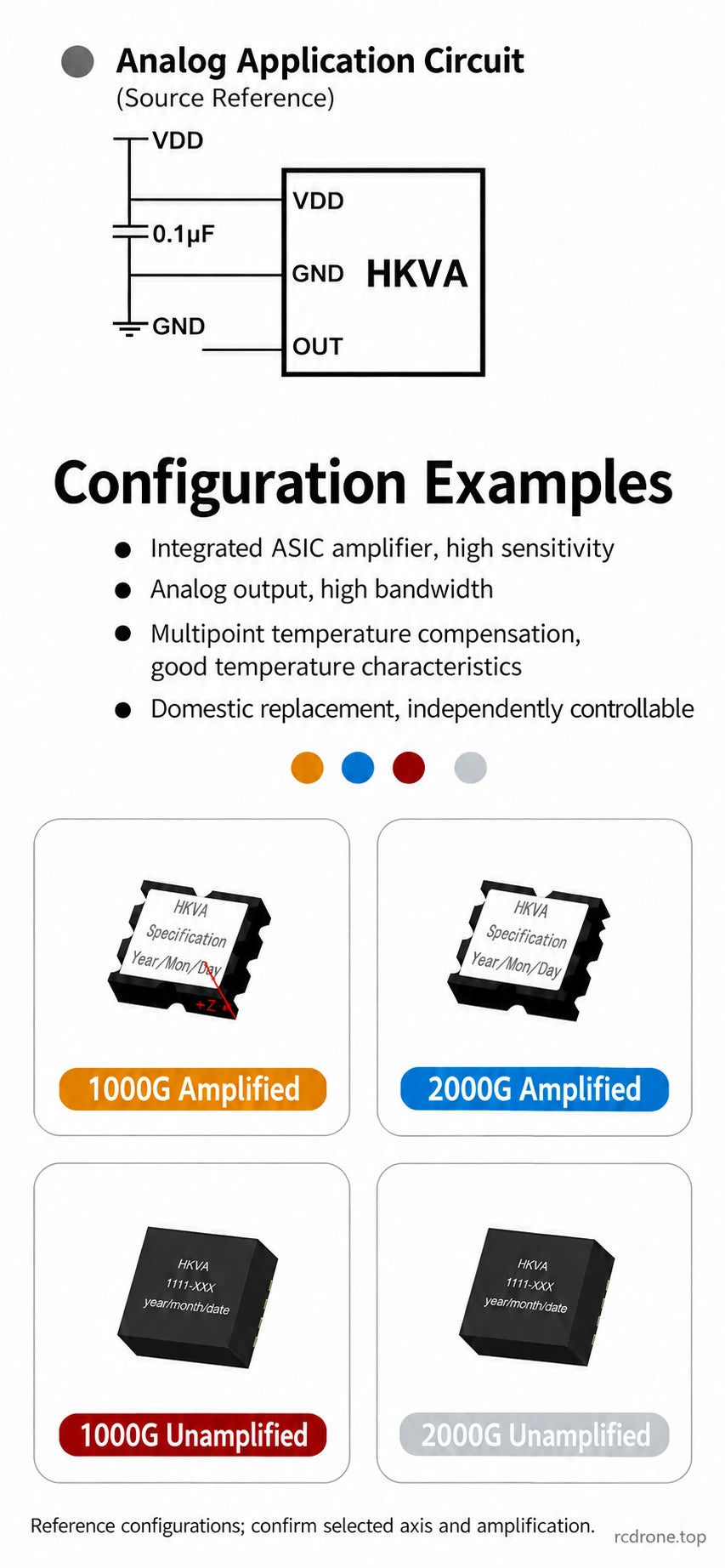

Anwendungsschaltung und Konfiguration
Die analoge Referenzschaltung zeigt VDD, GND und OUT mit einem 0,1µF Entkopplungskondensator zwischen VDD und GND. Dies ist eine funktionale Darstellung, keine vollständige Zuordnung der Paket-Pin-Nummern. Die Quelle zeigt auch verstärkte und unverstärkte 1000g/2000g Konfigurationen; dies sind Referenzbeispiele, keine zusätzlichen wählbaren Optionen. Überprüfen Sie das gelieferte Datenblatt, den Ausgangstyp, die Versorgung und die Montageausrichtung vor dem Schaltungsdesign.

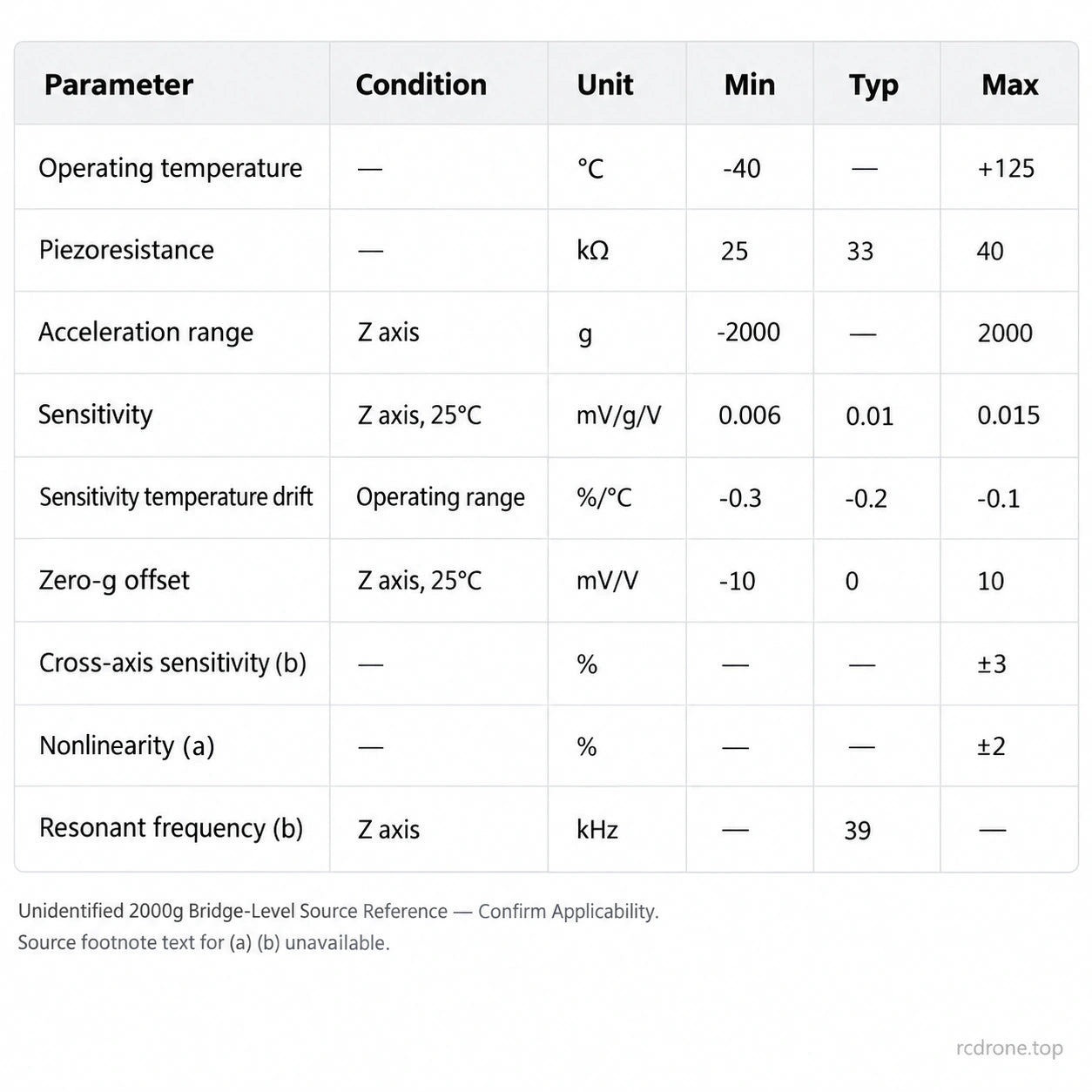

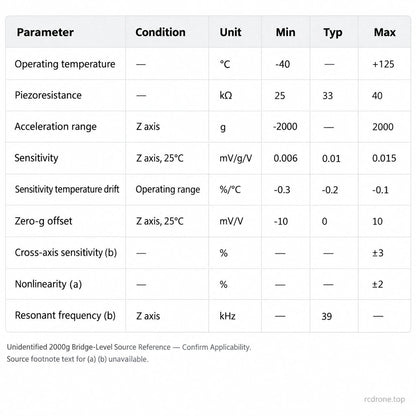

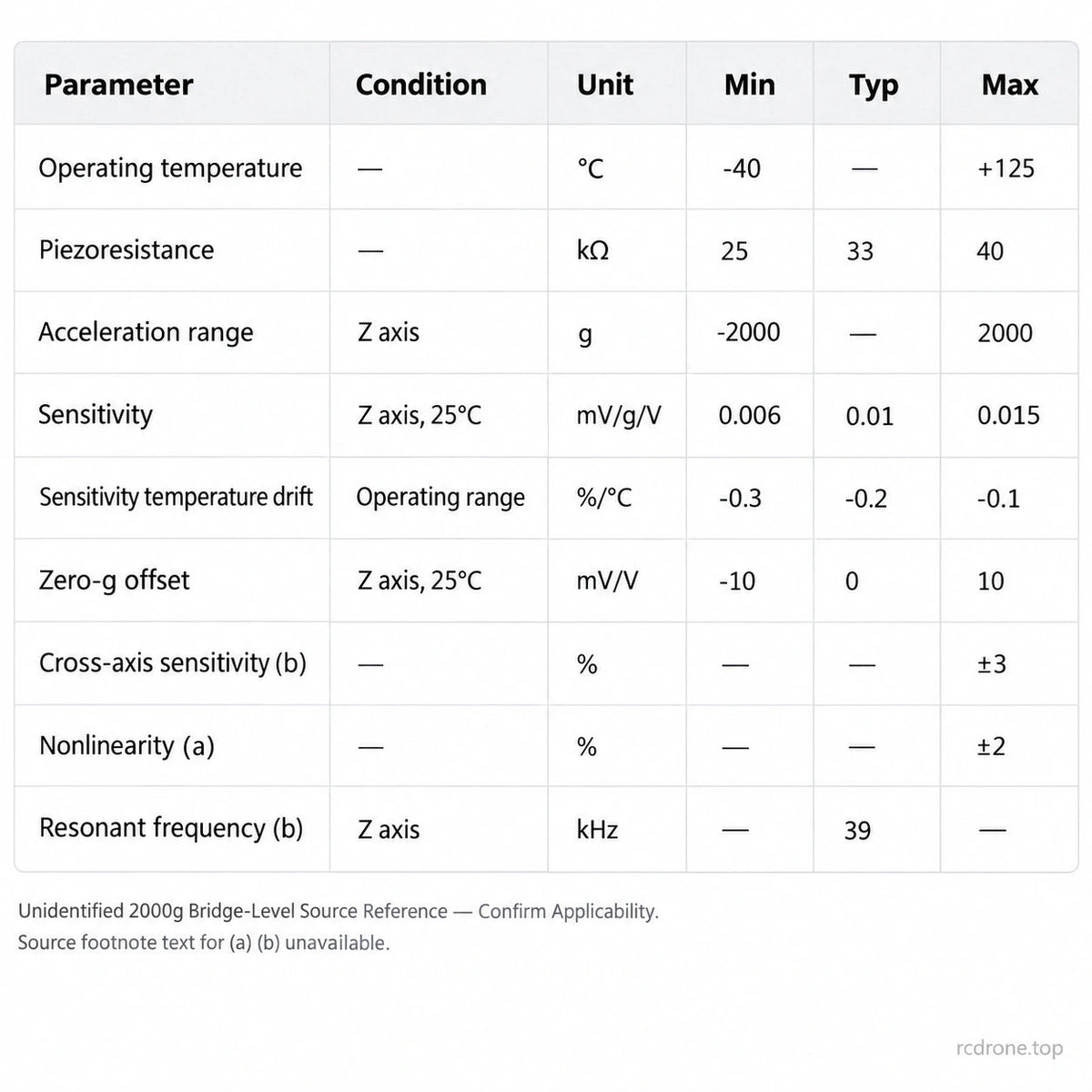

Getrennte 2000g Brückenebene Quellreferenz
Eine andere Quelltabelle verwendet die Empfindlichkeit in mV/g/V und identifiziert nicht ihr genaues Modell. Ihre Anwendbarkeit auf eine ausgewählte HKVA-1122-Option ist unbestätigt. Kombinieren Sie sie nicht mit den oben genannten Werten für die konditionierte Ausgabe.
| Parameter | Bedingung / min / typisch / max |
|---|---|
| Betriebstemperatur | −40 bis +125°C |
| Piezoresistanz | 25 / 33 / 40kΩ |
| Beschleunigungsbereich | Z-Achse: −2000 bis +2000g |
| Empfindlichkeit bei 25°C | Z-Achse: 0.006 / 0.01 / 0.015mV/g/V |
| Temperaturdrift der Empfindlichkeit | −0.3 / −0.2 / −0.1%/°C über den Betriebsbereich |
| Null-g Offset bei 25°C | Z-Achse: −10 / 0 / +10mV/V |
| Kreissensitivität (b) | ±3% maximal wie gezeigt |
| Nichtlinearität (a) | ±2% maximal wie gezeigt |
| Resonanzfrequenz (b) | Z-Achse: 39kHz typisch |
Die Quelle enthält nicht den entsprechenden Text für Fußnoten (a) und (b). Die Resonanzfrequenz ist nicht dasselbe wie die garantierte Messbandbreite.

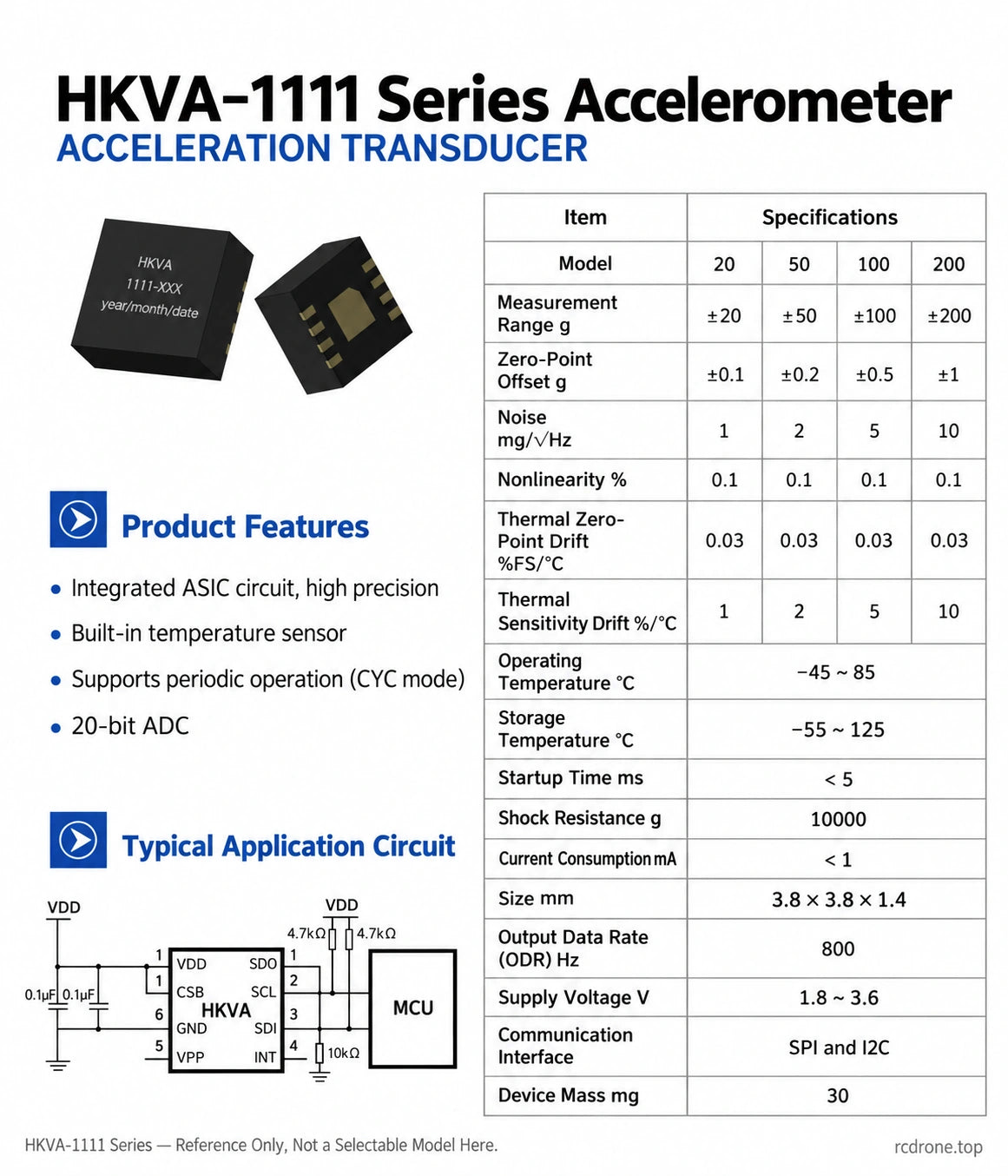

HKVA-1111 Familie Nur zur Referenz

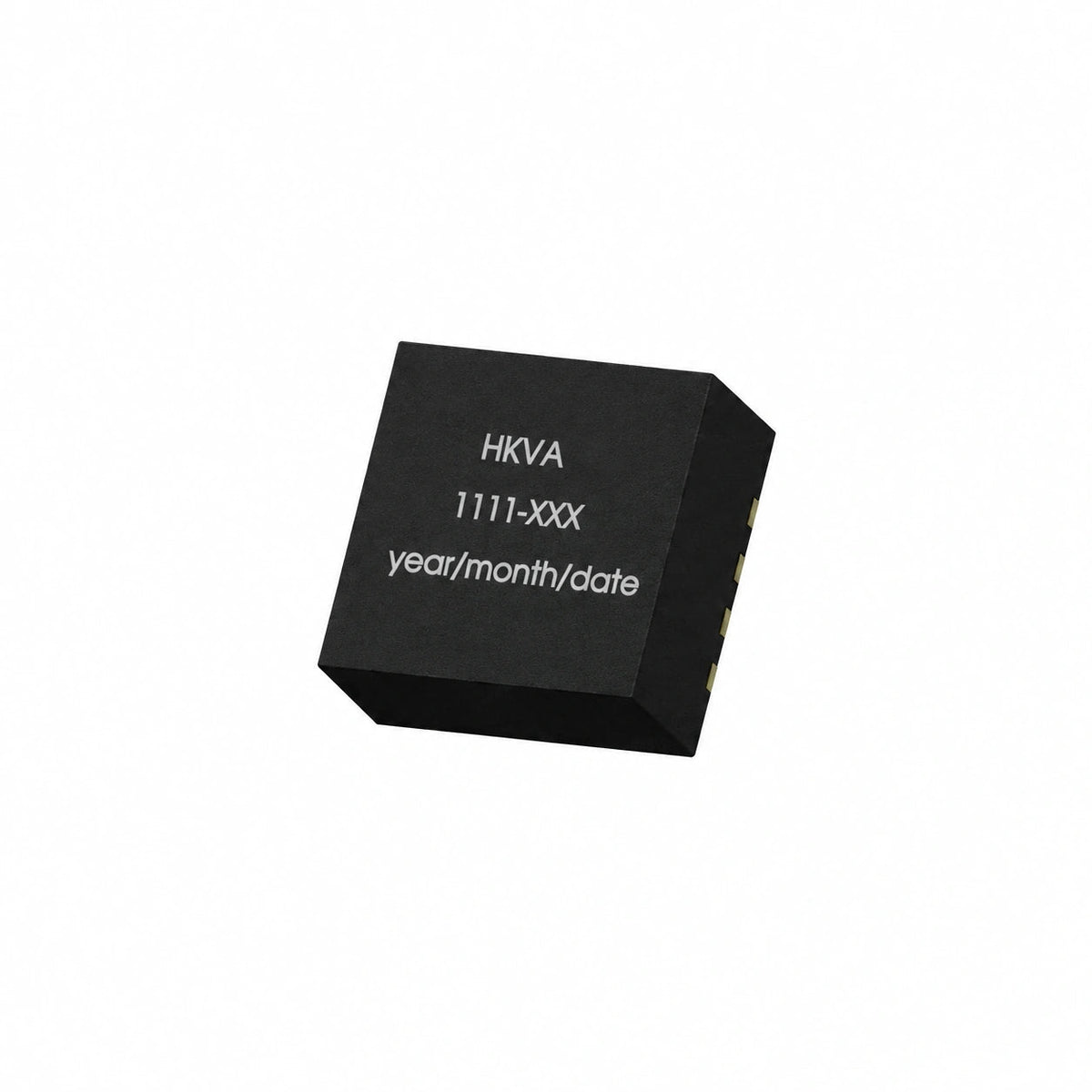

Die gespeicherten Materialien enthalten auch HKVA-1111 Fotografien und ein digitales Serienblatt. HKVA-1111 ist hier kein wählbares Modell; diese Familienbilder werden zur Referenz aufbewahrt, ohne ihre gedruckten Modellmarkierungen zu ändern.
| HKVA-1111 Parameter | 20 | 50 | 100 | 200 |
|---|---|---|---|---|
| Bereich (g) | ±20 | ±50 | ±100 | ±200 |
| Null-g Offset (g) | ±0.1 | ±0.2 | ±0.5 | ±1 |
| Rauschen (mg/√Hz) | 1 | 2 | 5 | 10 |
| Nichtlinearität (%) | 0.1 | 0.1 | 0.1 | 0.1 |
| Thermischer Nullpunktdrift (%FS/°C) | 0.03 | 0.03 | 0.03 | 0.03 |
| Thermische Empfindlichkeit Drift (%/°C), Quellwerte | 1 | 2 | 5 | 10 |
Das Datenblatt des HKVA-1111 listet einen Temperatursensor, CYC periodischer Modus, 20-Bit ADC, 800Hz Ausgabedatenrate, SPI/I2C, 1,8–3,6V Versorgung, weniger als 1mA Strom, Startzeit unter 5ms, 10000g Stoßfestigkeit, −45 bis +85°C Betrieb, −55 bis +125°C Lagerung, 3,8 × 3,8 × 1,4mm Gehäuse und 30mg Gerätemasse. Sein Schaltkreis zeigt VDD/CSB/GND/VPP und SDO/SCL/SDI/INT Signale mit 0,1µF Kondensatoren, 4,7kΩ und 10kΩ Komponenten. Diese digitalen Schnittstellen-, Masse- und Timing-Spezifikationen dürfen nicht auf den HKVA-1122 übertragen werden.
Lieferumfang

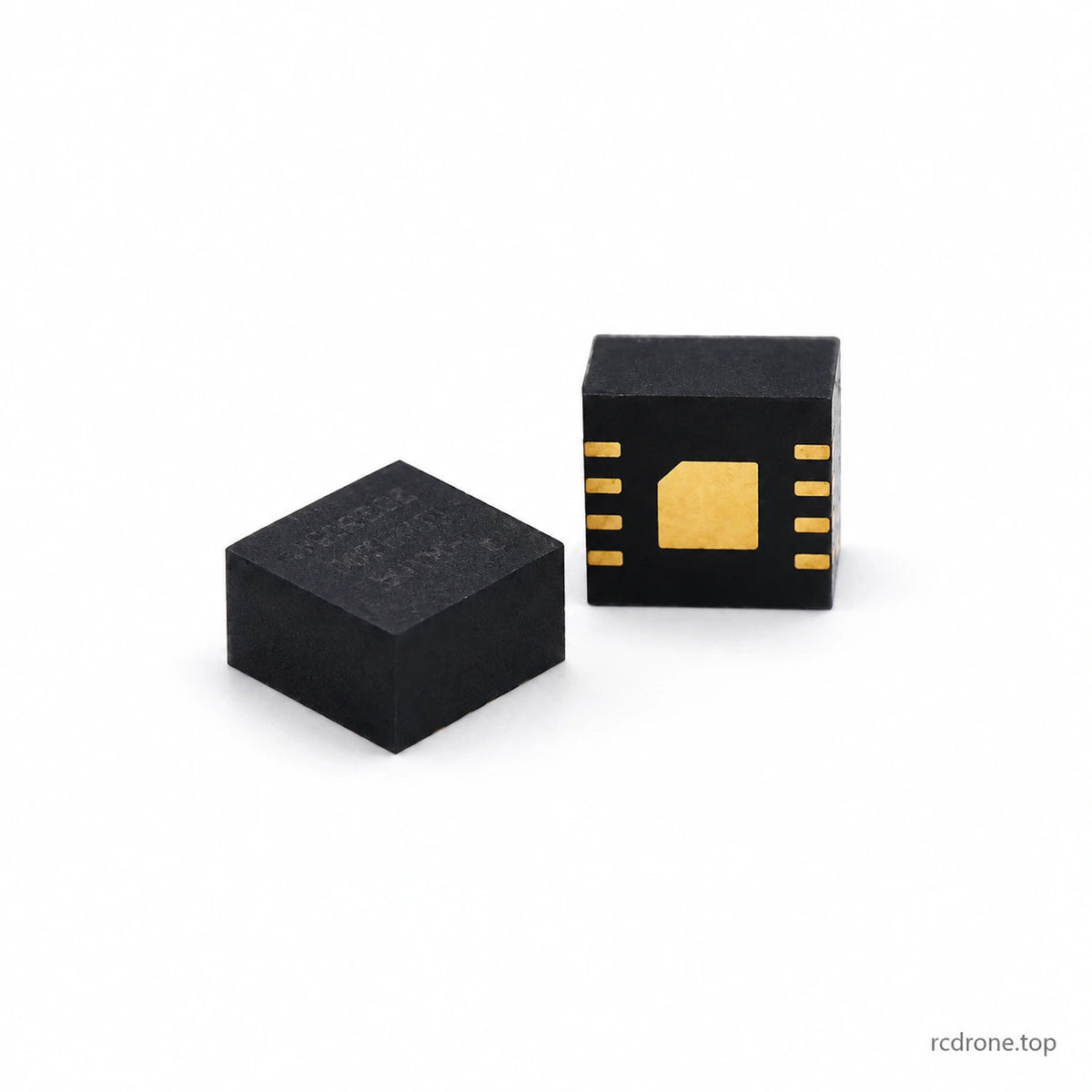

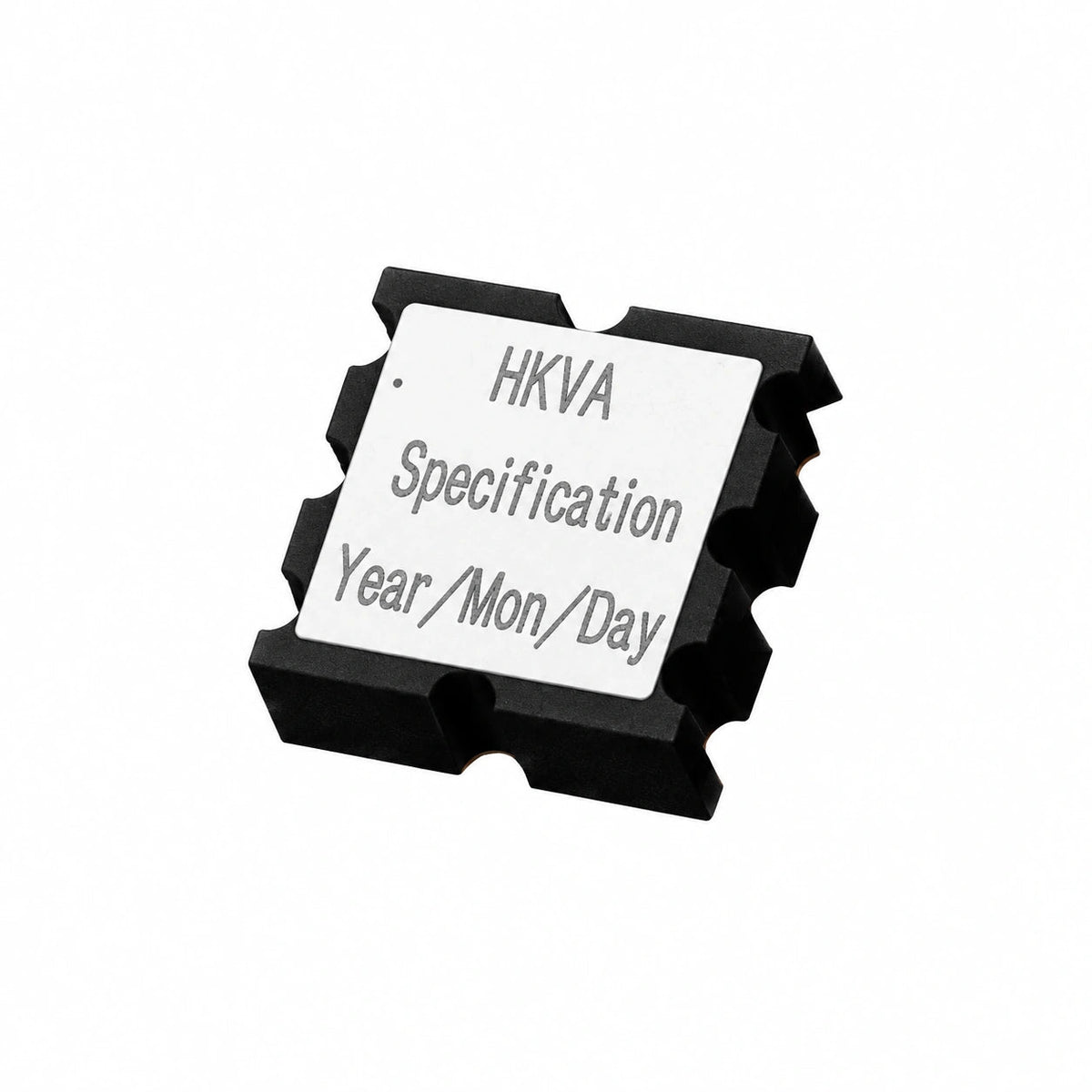

Ein HKVA-1122 Beschleunigungssensor-IC im ausgewählten Nennbereich. Mehrere Chipansichten veranschaulichen die Gehäuseseiten und Familienbeispiele; sie zeigen nicht an, dass es sich um ein Mehrstückpack handelt.Benutzerdefinierte Platinen, passende Ausrüstung, Entwicklungsplatinen und externe Verkabelung sind nicht enthalten. Es wird keine militärische Qualifikation oder Zertifizierung durch die gespeicherten Materialien festgelegt.
