Holybro Stromverteilungsplatine (PDB) 300A – Top/Seiteneingang | XT90 XT30 Hochstrom-PDB für UAV-Drohnen

Übersicht

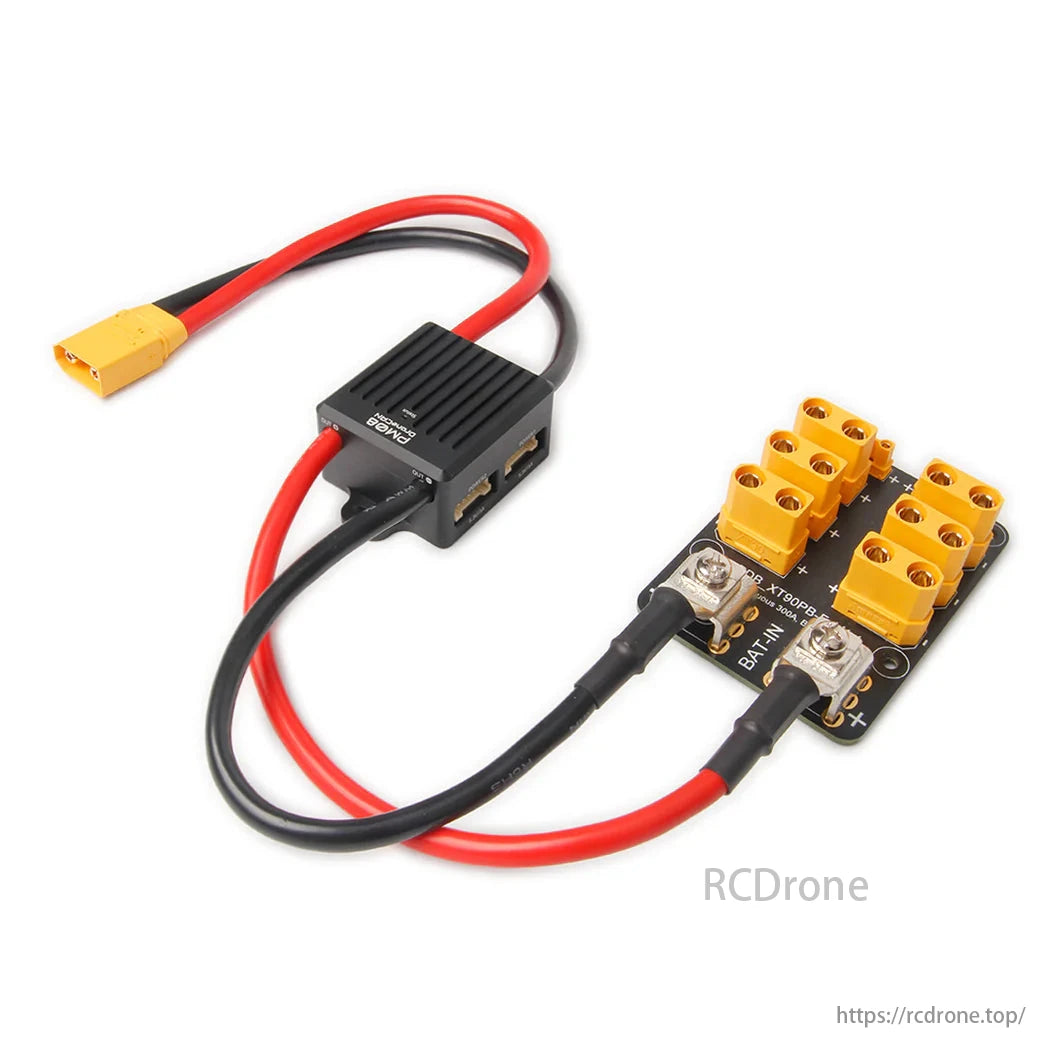

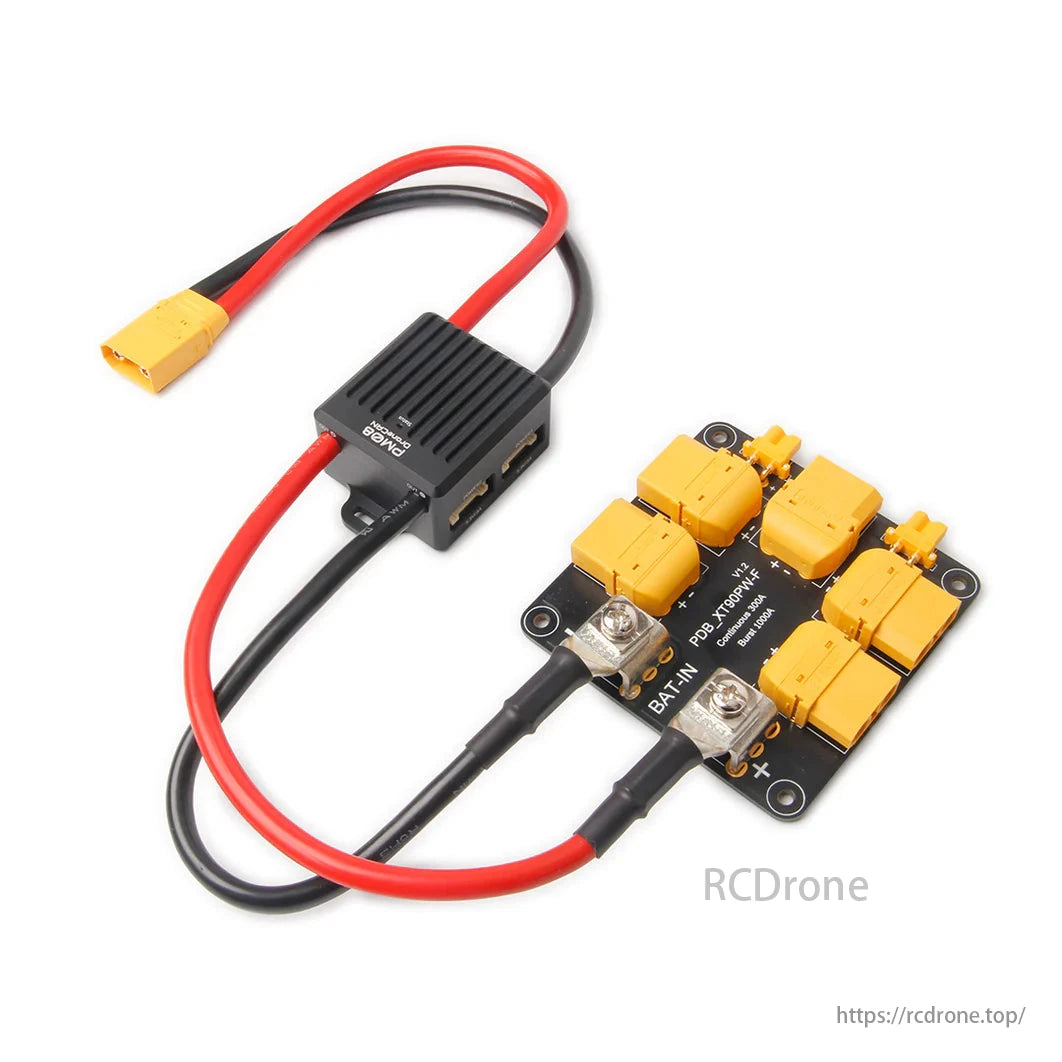

Die Holybro Stromverteilungsplatine (PDB) 300A ist für Hochstrom-UAV-, Robotik- und industrielle Stromanwendungen konzipiert und bietet ein robustes und zuverlässiges Stromzentrum für Multi-Ausgangs-Setups. Sie unterstützt bis zu 300A kontinuierlich und 1000A Spitzenstrom, diese PDB ist mit 10oz schwerem Kupfer-PCB für außergewöhnliche Wärmeableitung und minimalen Widerstand unter schweren Lasten gebaut. Entwickelt für nahtlose Integration mit PM08-Serie Strommodulen, ist sie ideal für Drohnen-Stromsysteme, Elektrofahrzeuge und andere stromintensive Plattformen.

Es stehen zwei Konfigurationsoptionen zur Verfügung, um unterschiedlichen Verkabelungs- und Layoutanforderungen gerecht zu werden:

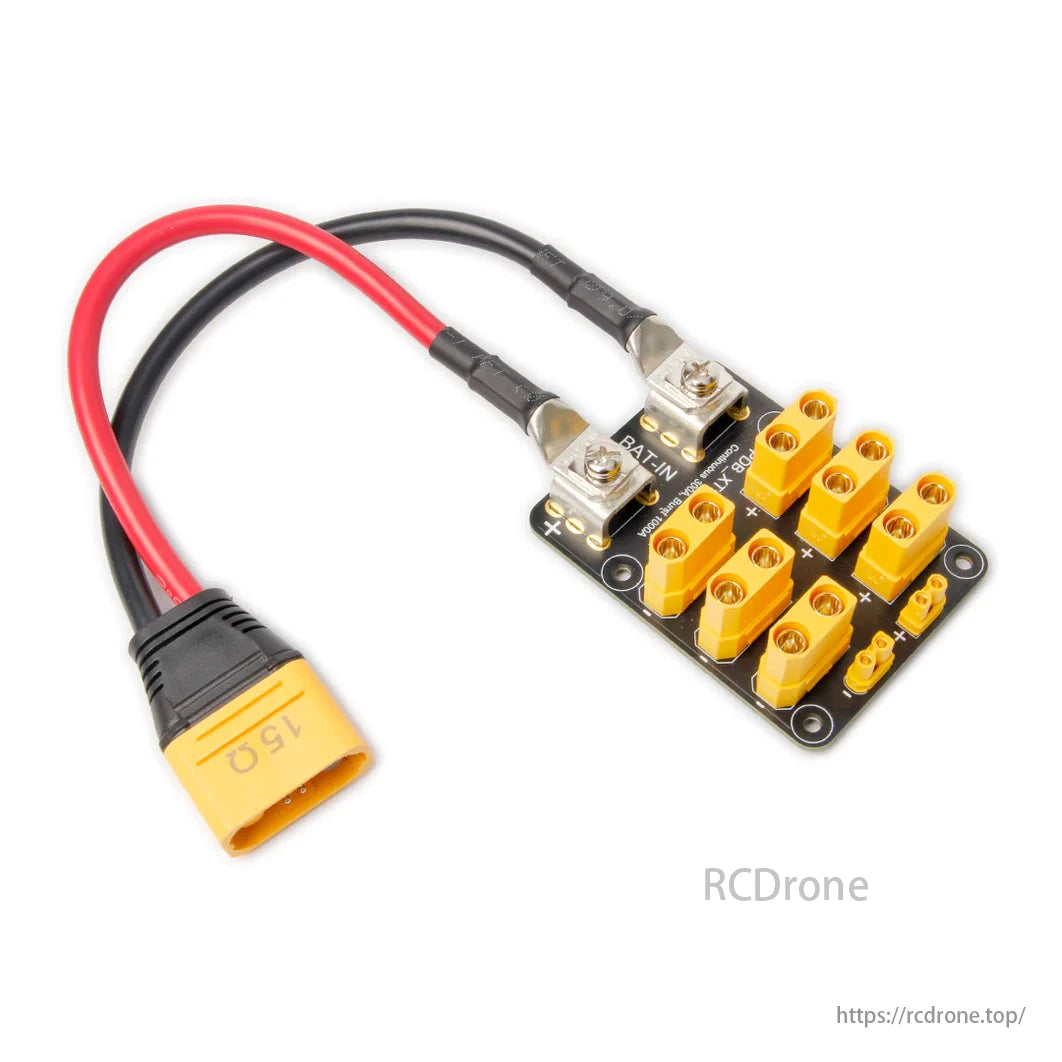

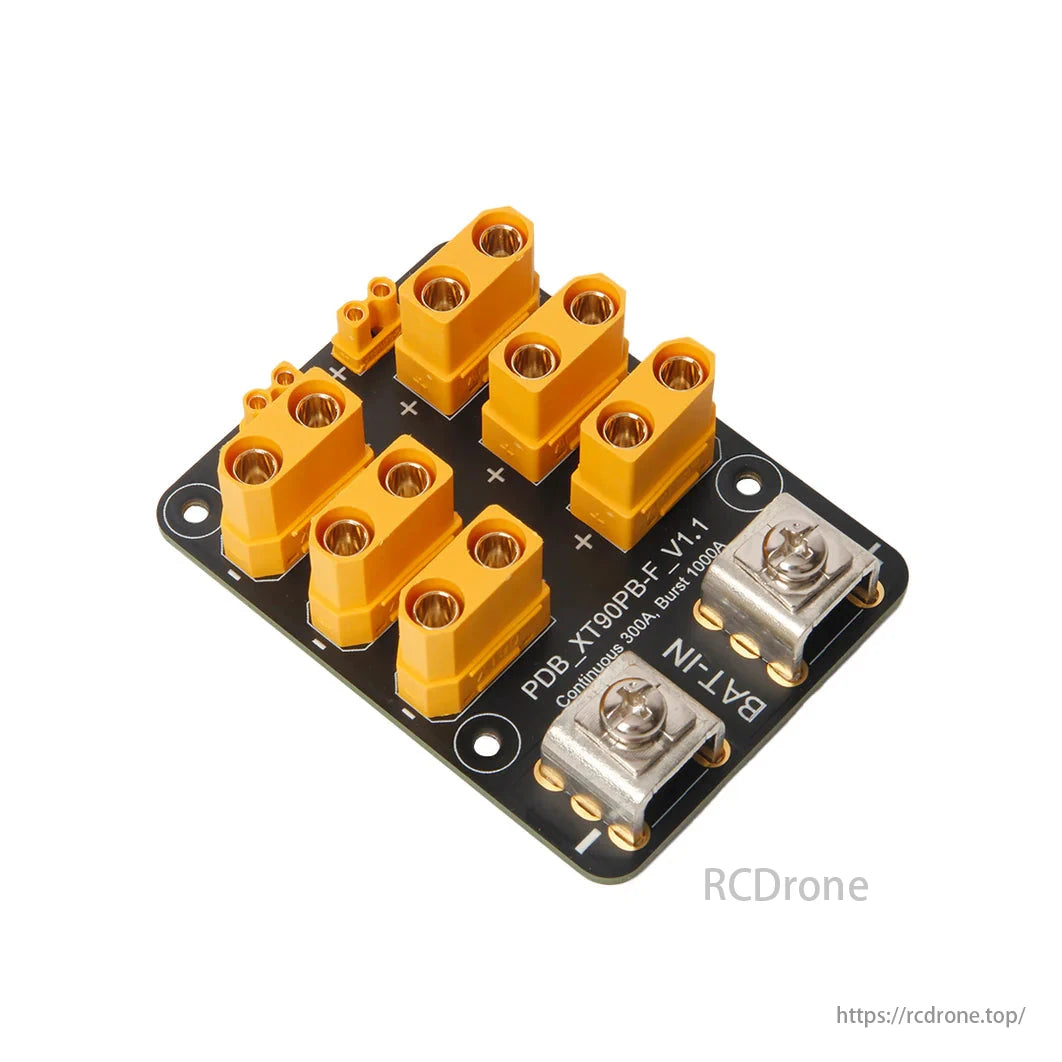

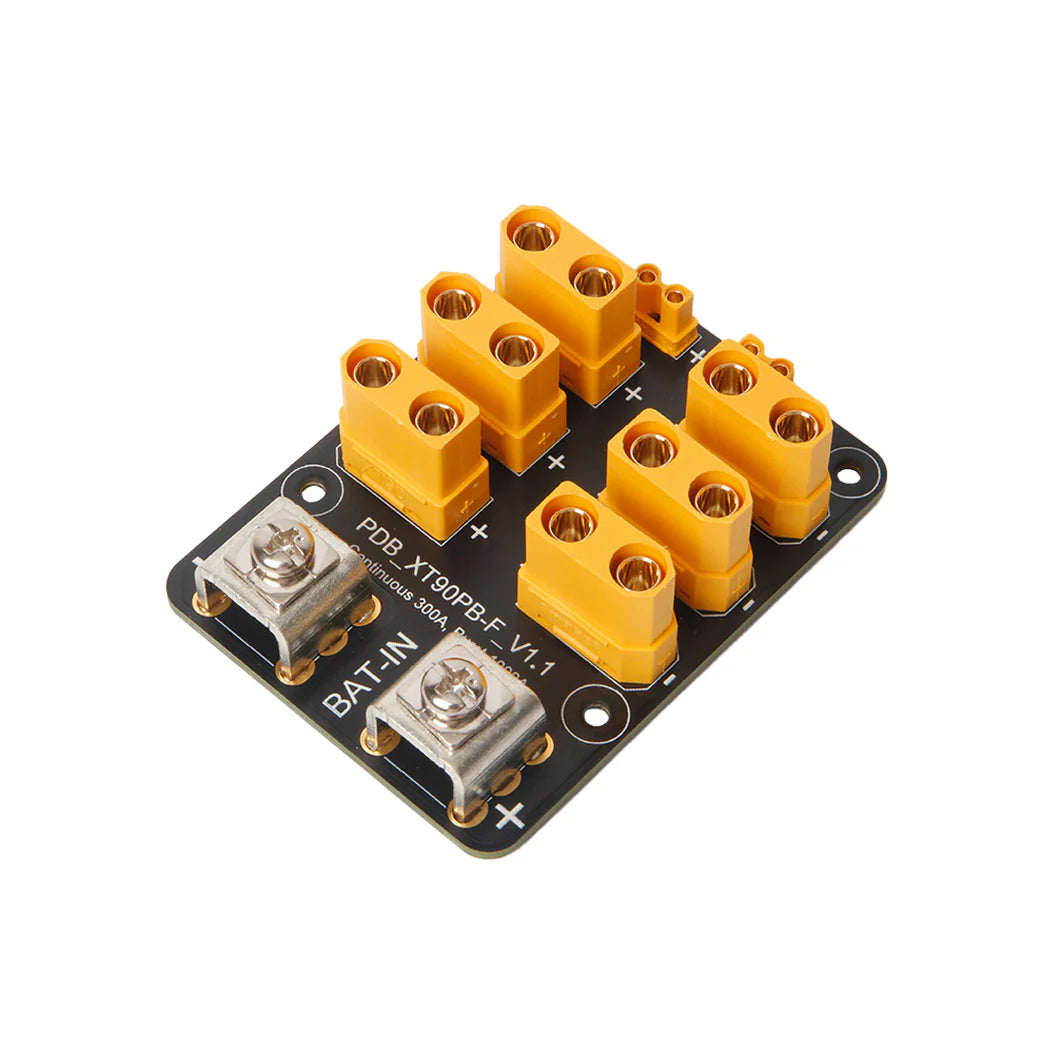

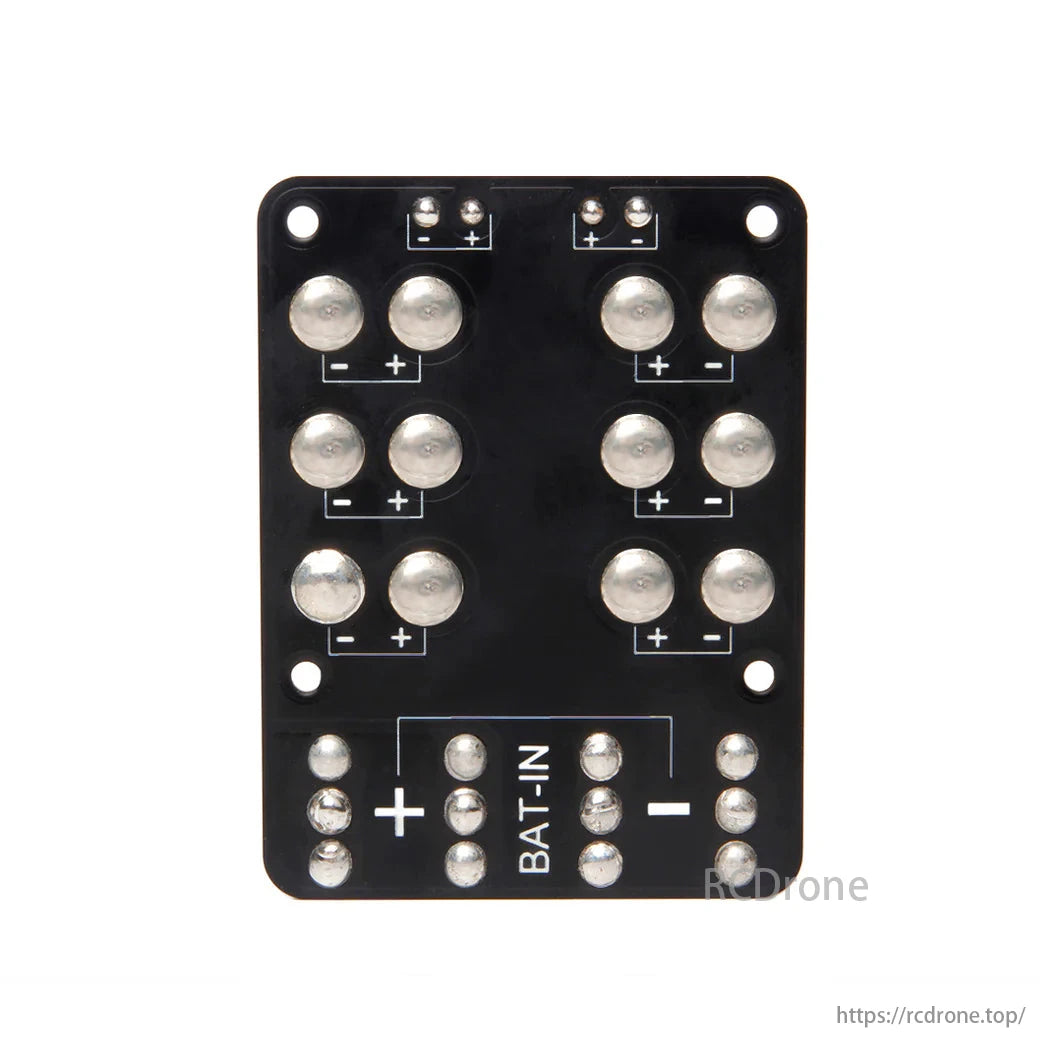

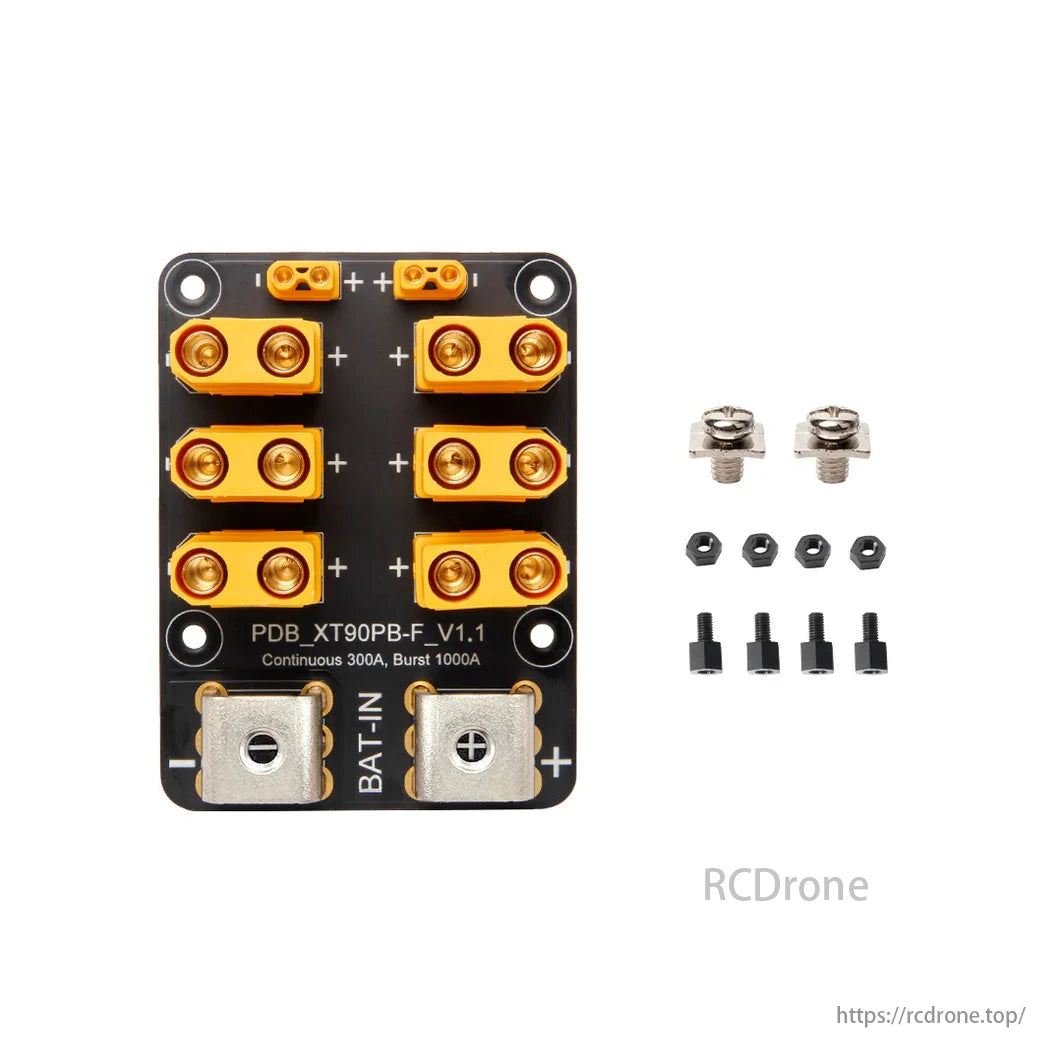

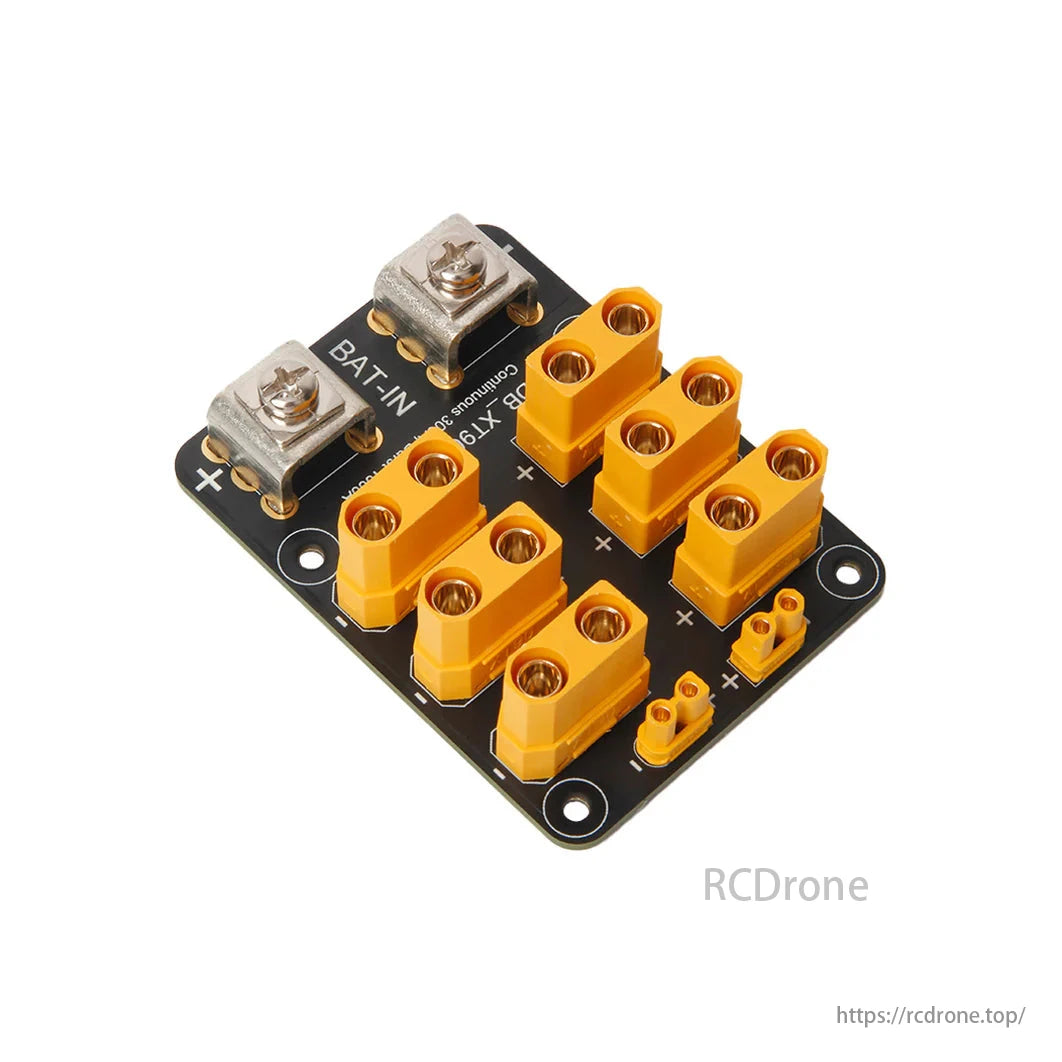

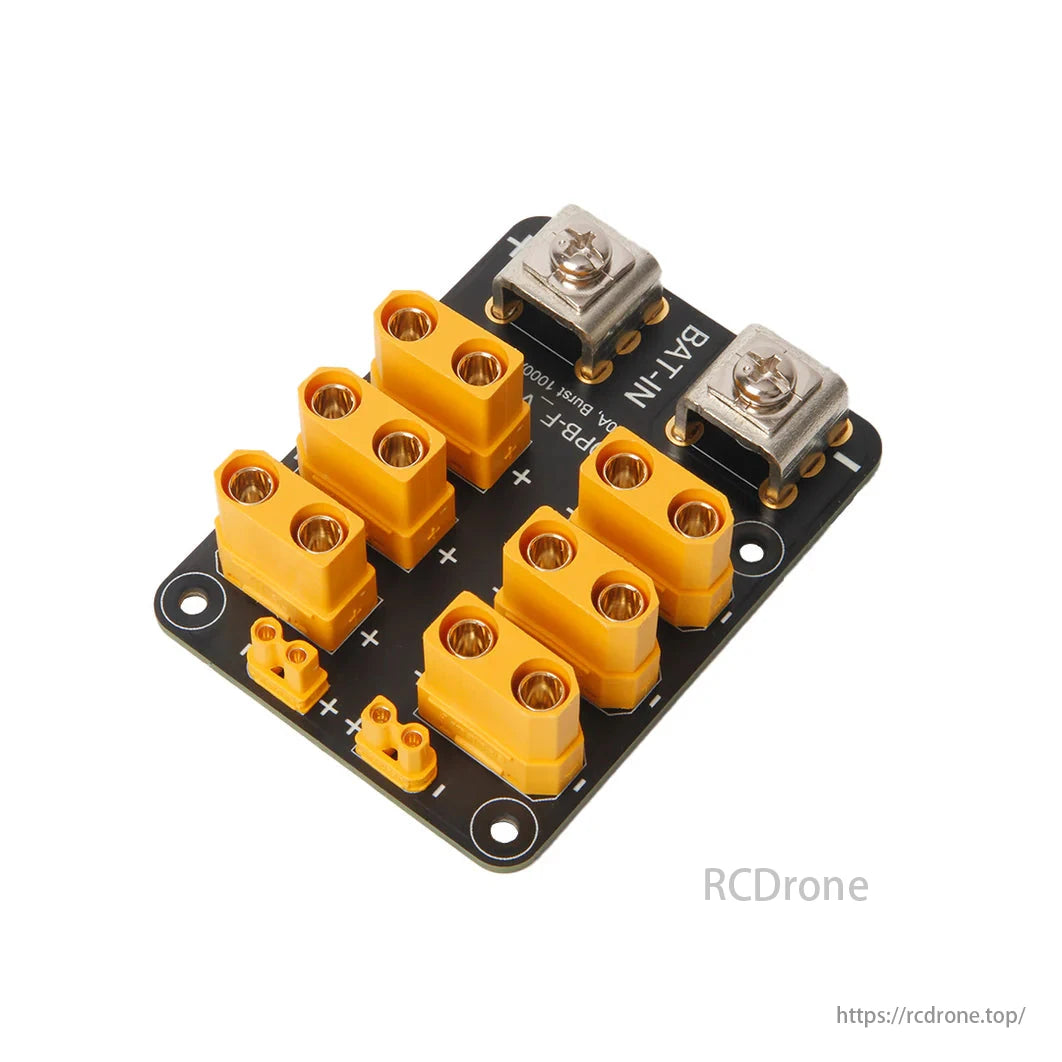

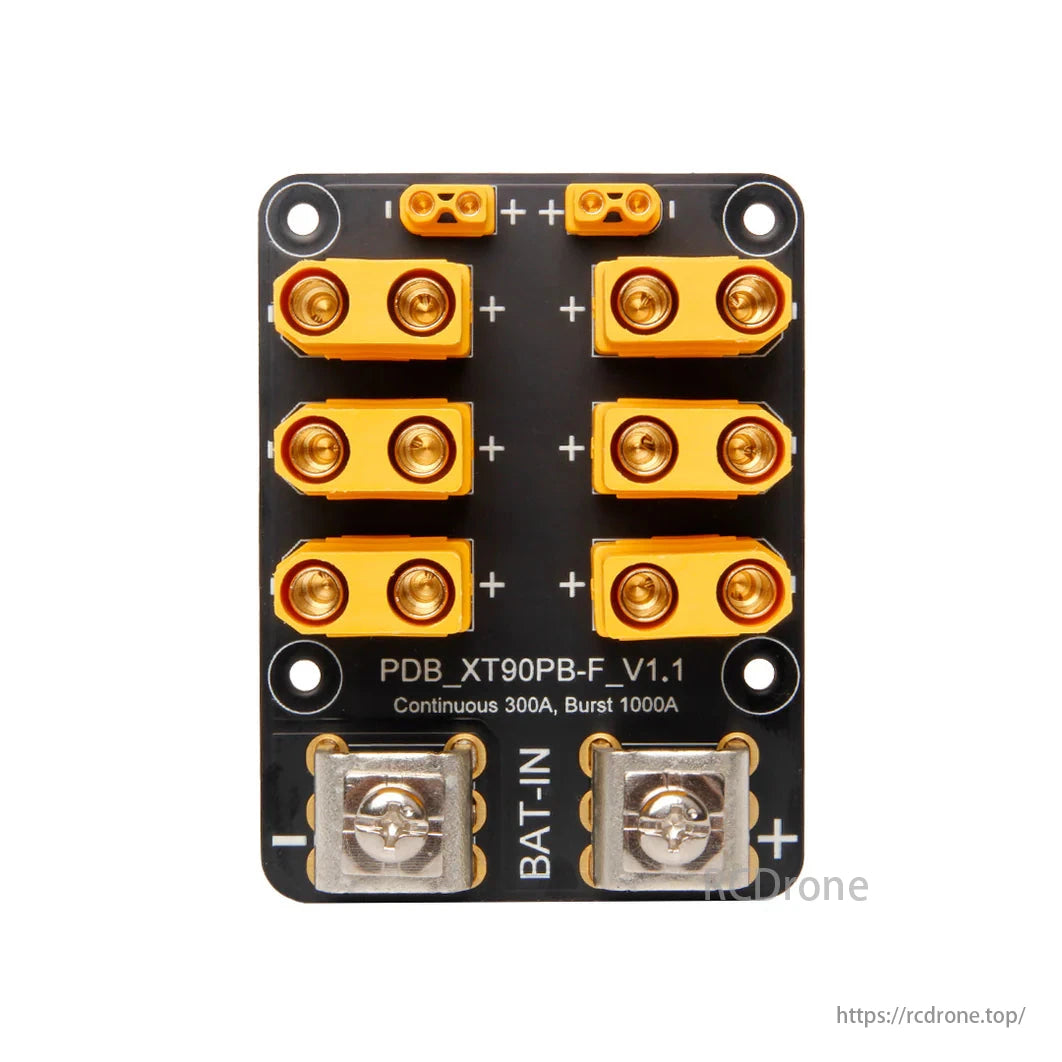

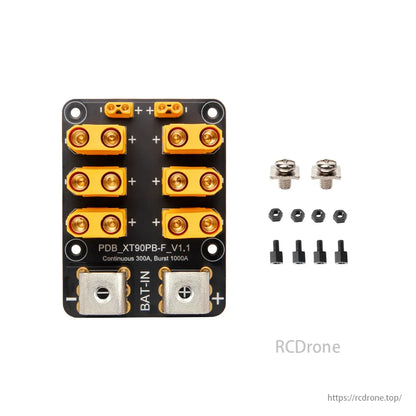

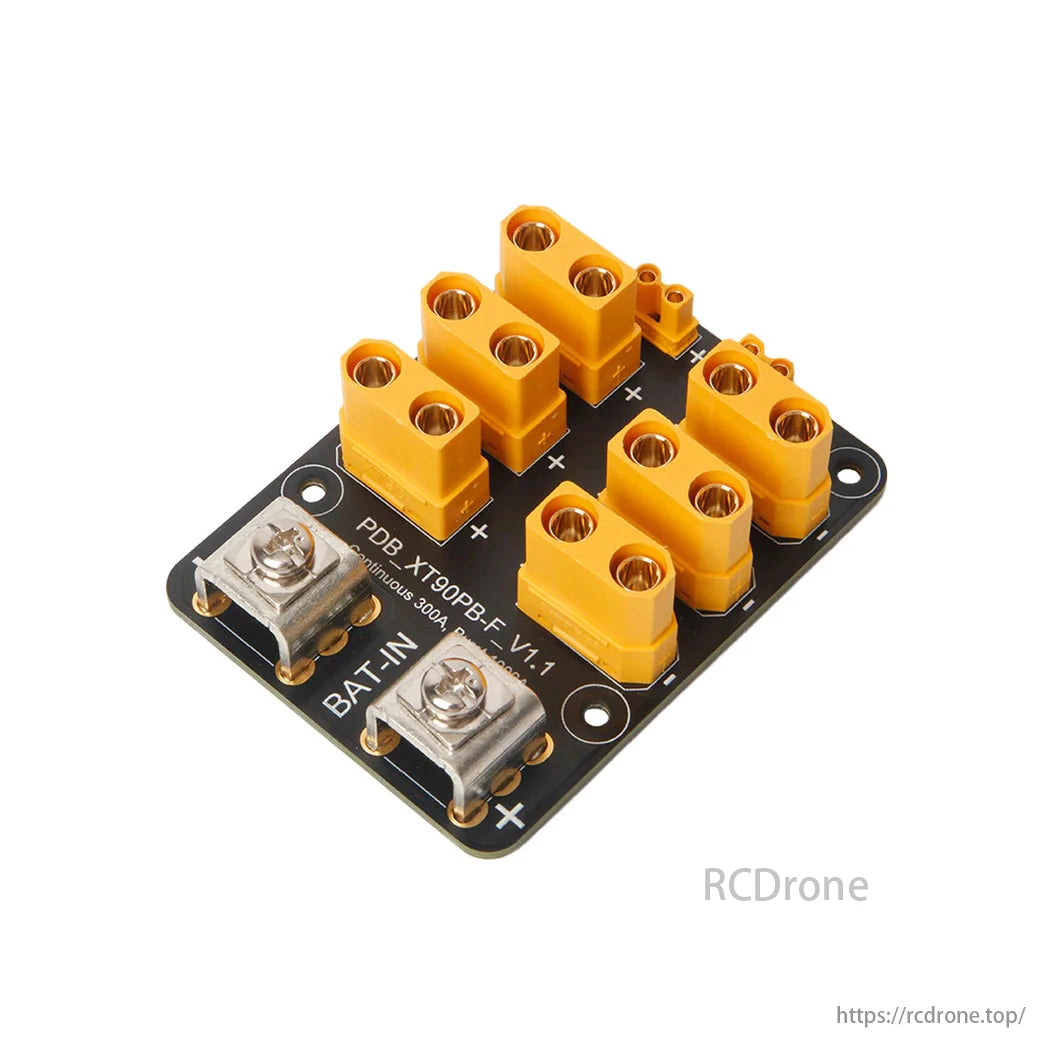

✅Obere Eingangsversion

Eigenschaften

• Steckerorientierung:

  • 6 × XT90 nach oben gerichtet

  • 2 × XT30 nach oben gerichtet

  • Hochstrom-Schraubklemmen

• Strombewertungen:

  • Ständig: 300A

  • Spitze: 1000A

• Material: 10oz Kupfer-PCB für überlegene Wärmeleitfähigkeit

• Montage: M3 Löcher, 60 × 80 mm Layout

• Kompatibilität: PM08-Serie und andere PDB-kompatible Systeme

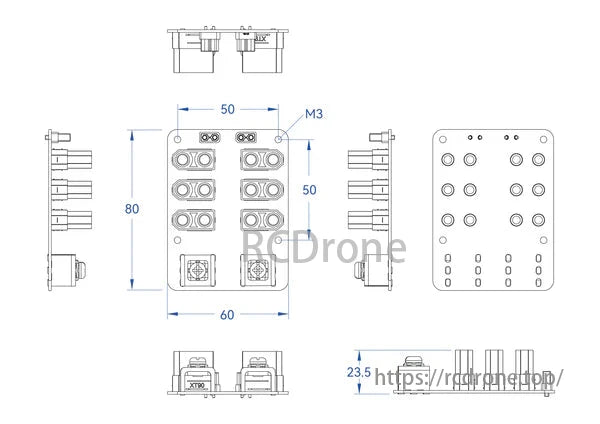

Abmessungen

• Boardgröße: 60 × 80 mm

• Bohrungsabstand: 50 mm

• Höhe: 23.5 mm

Herunterladen:

• 3D CAD-Datei

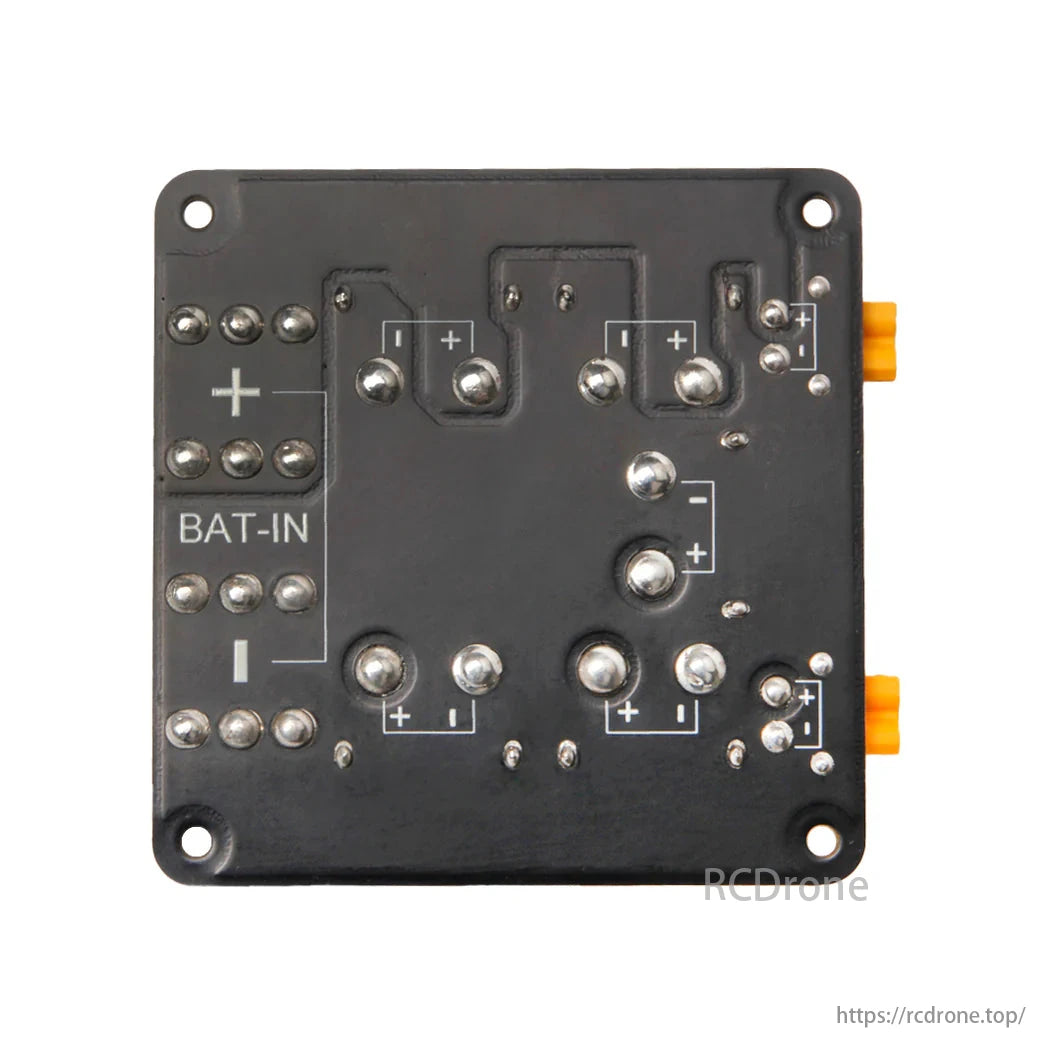

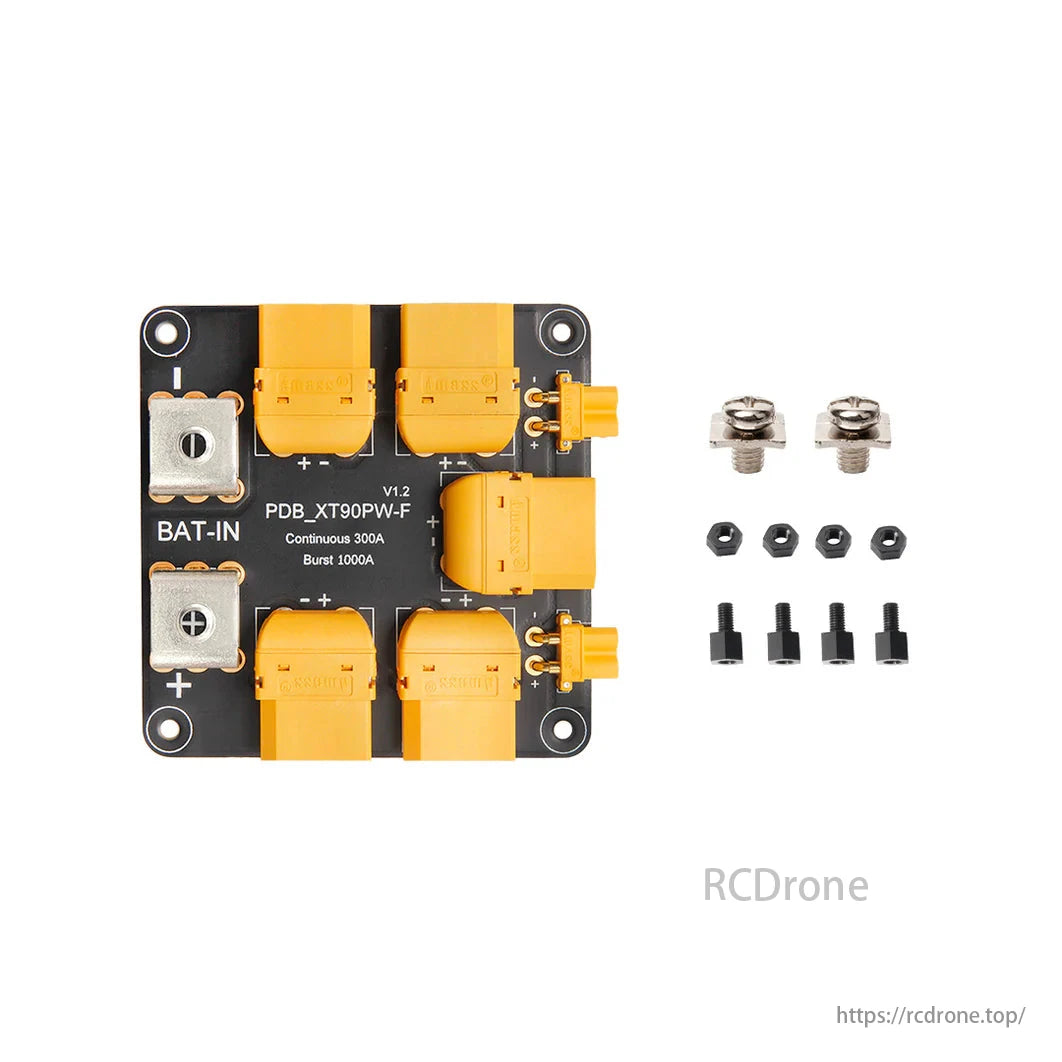

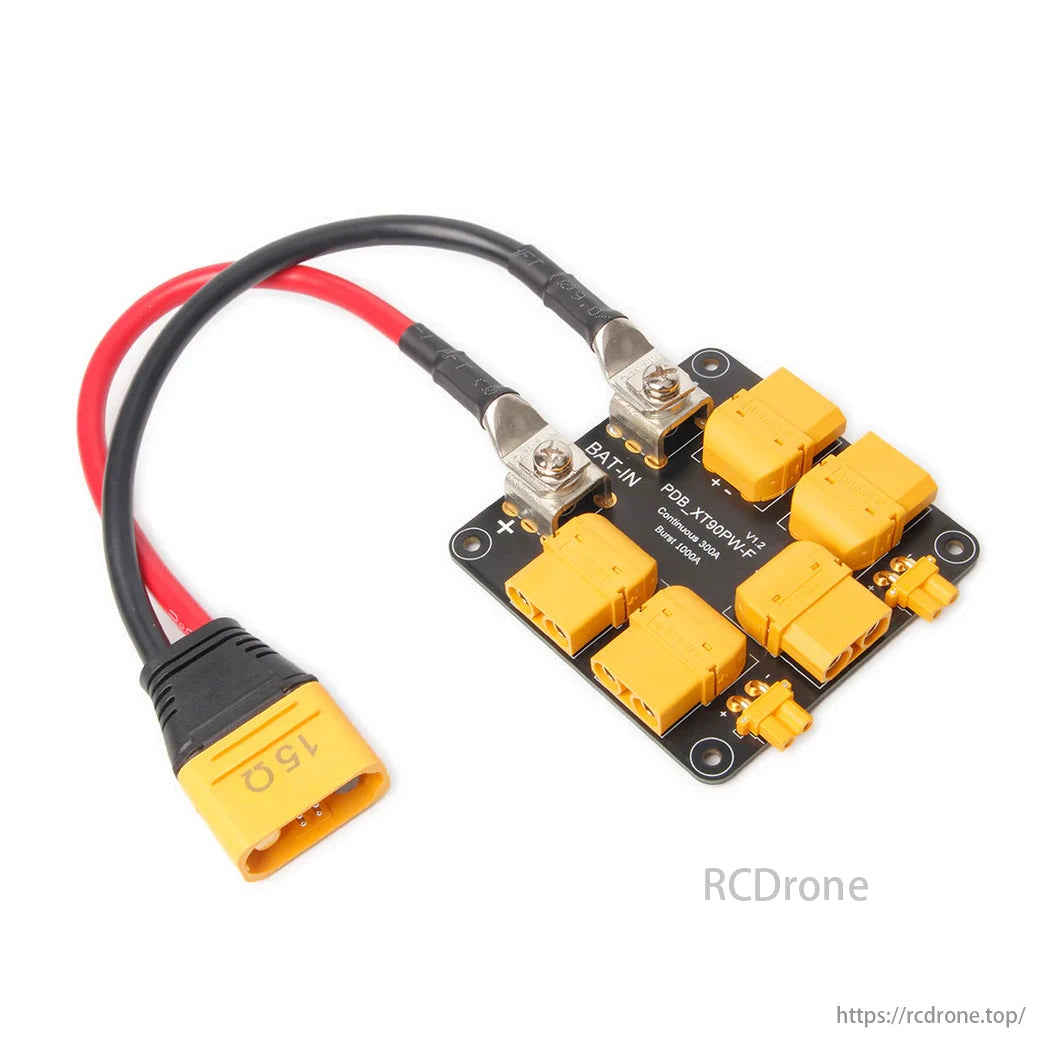

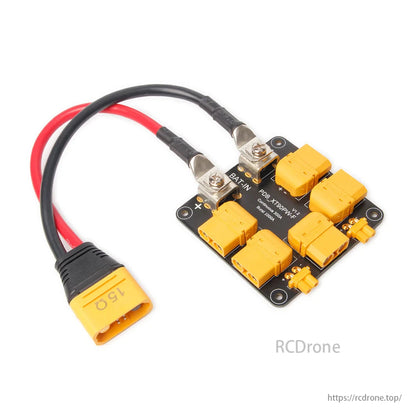

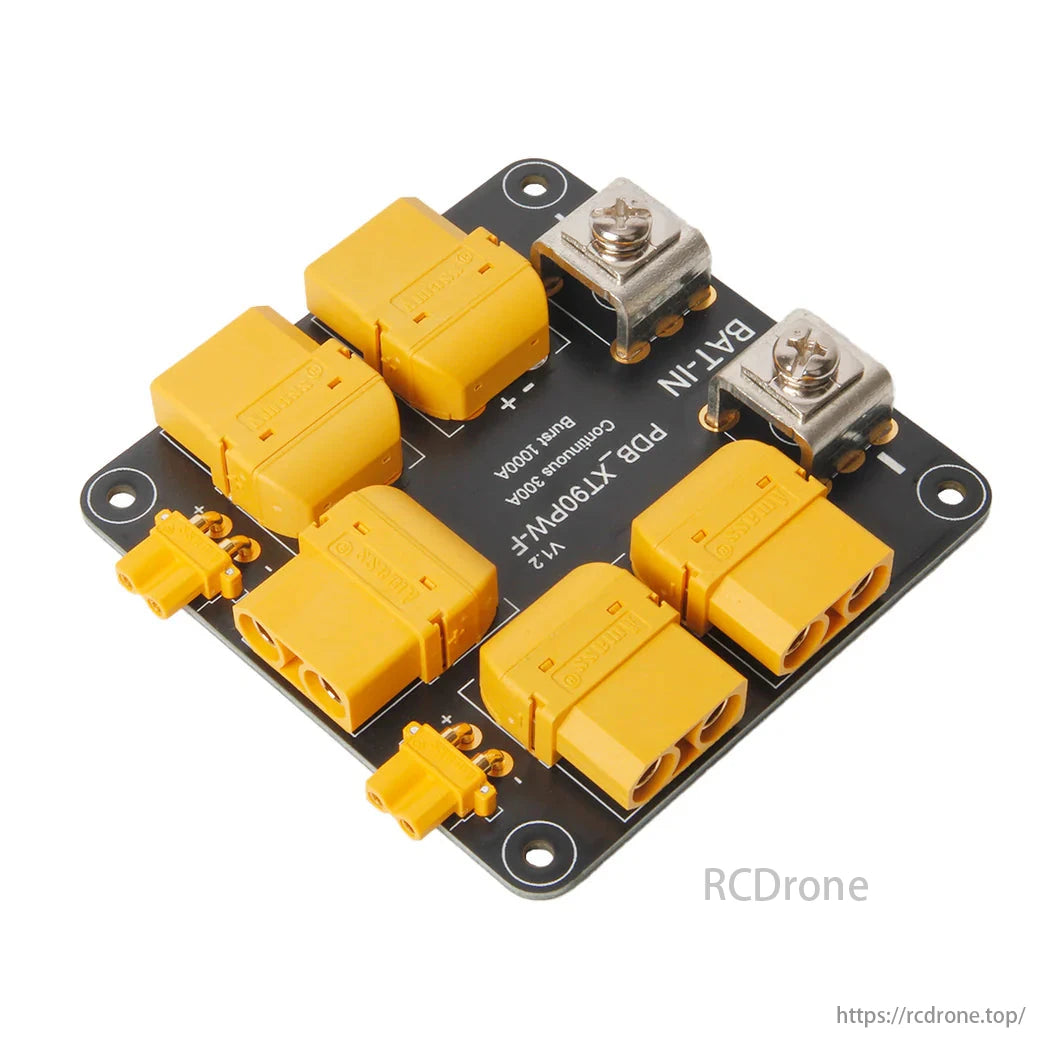

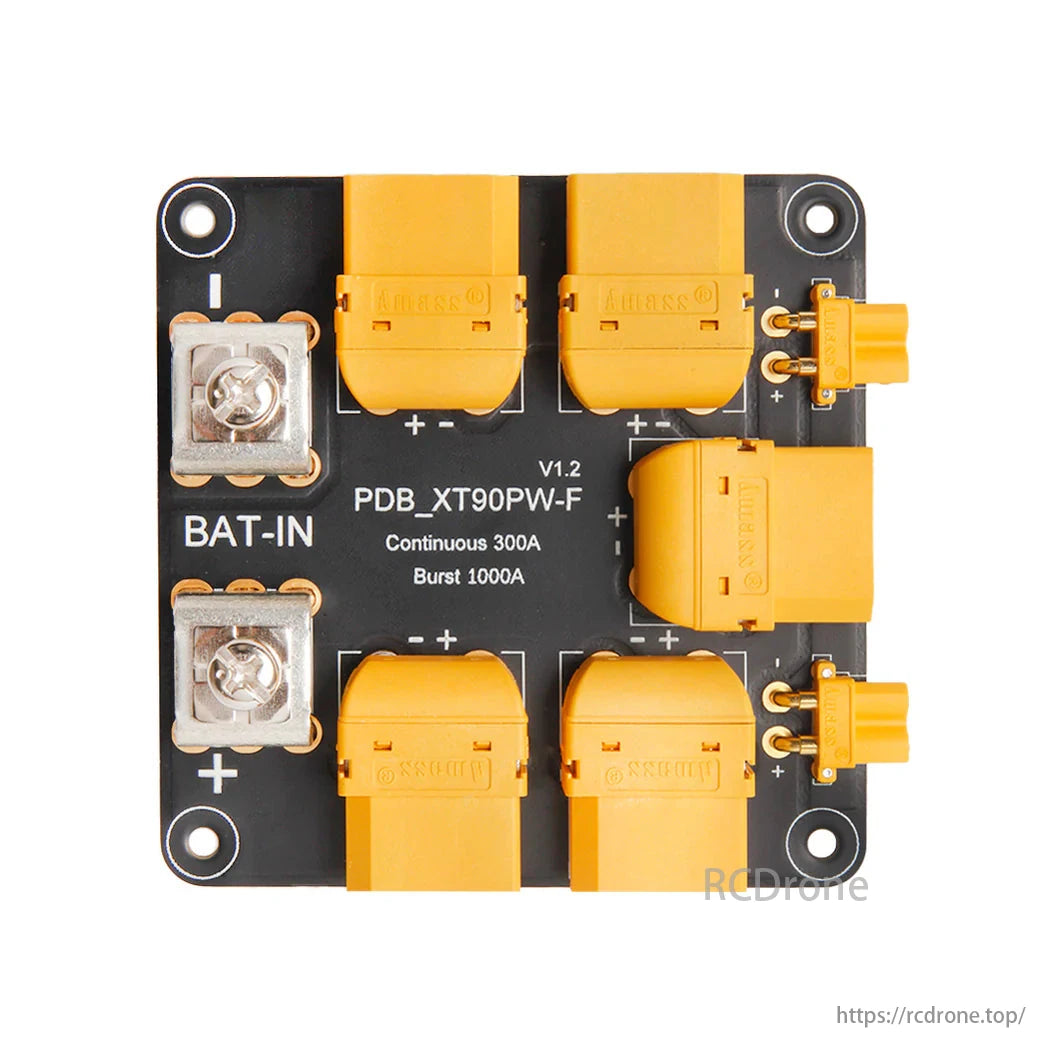

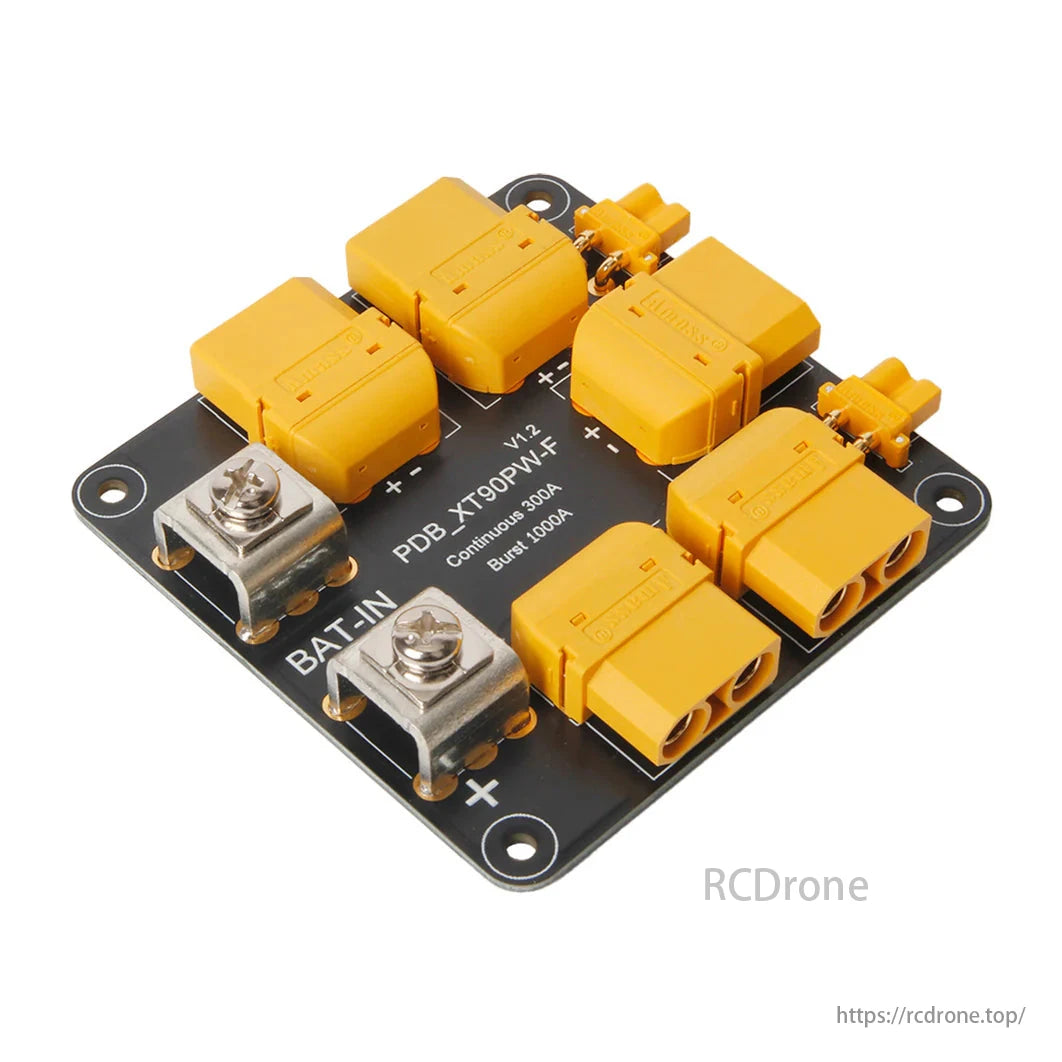

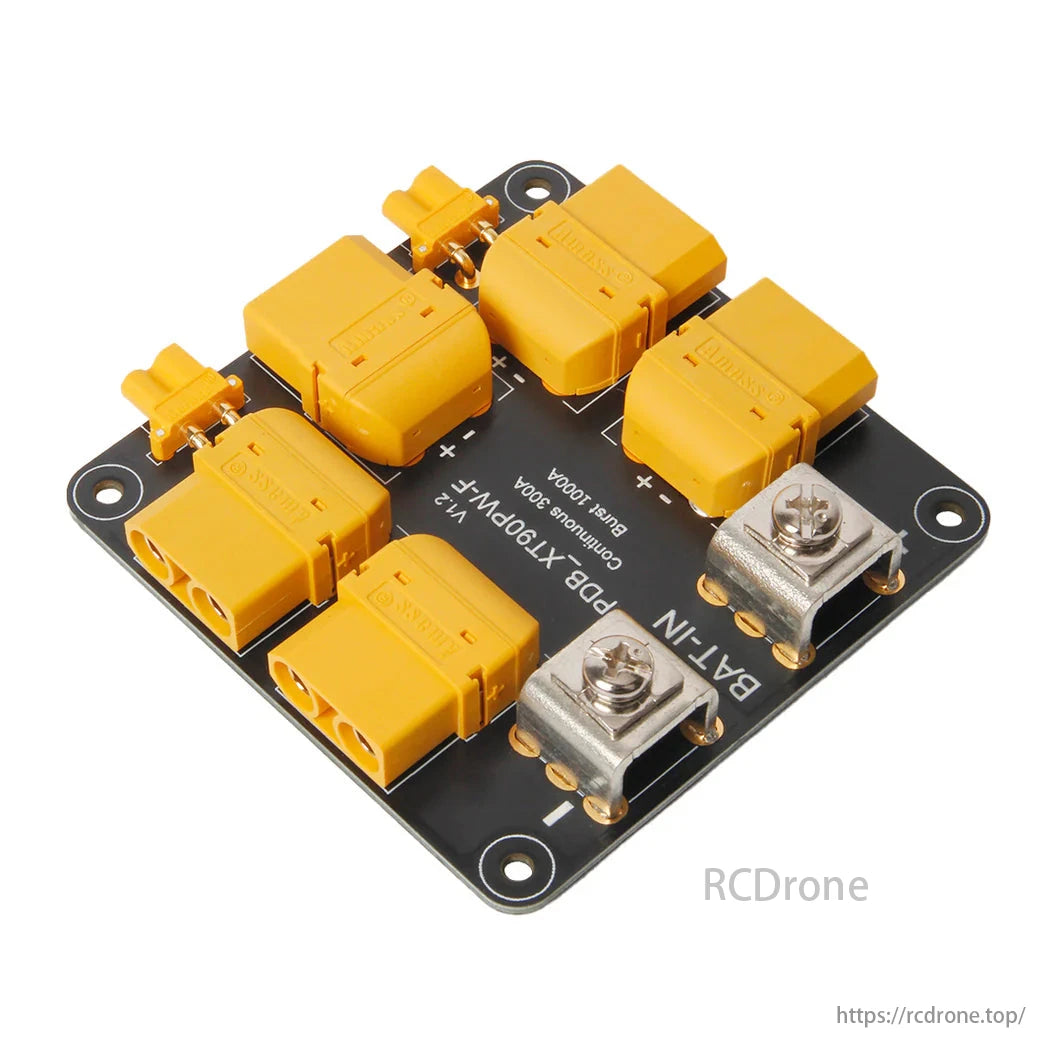

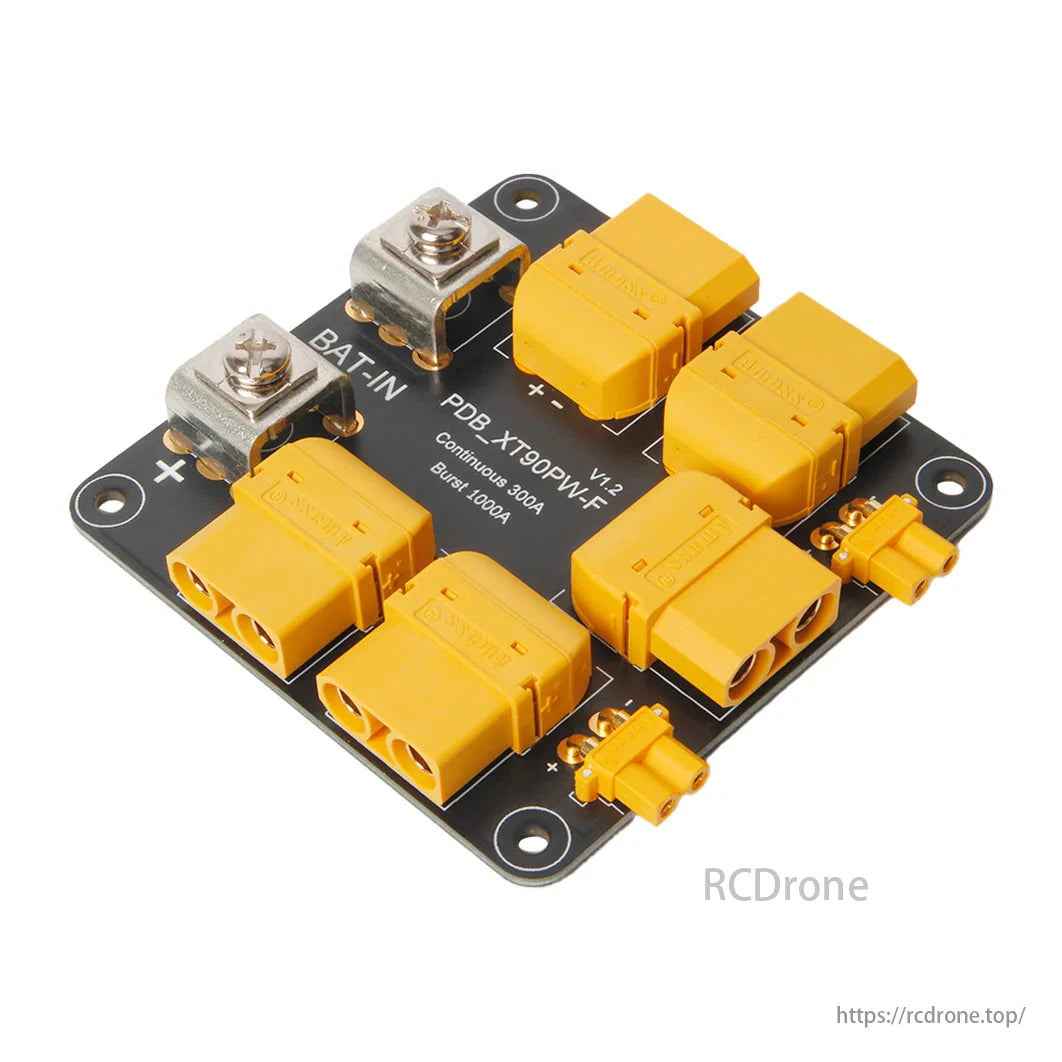

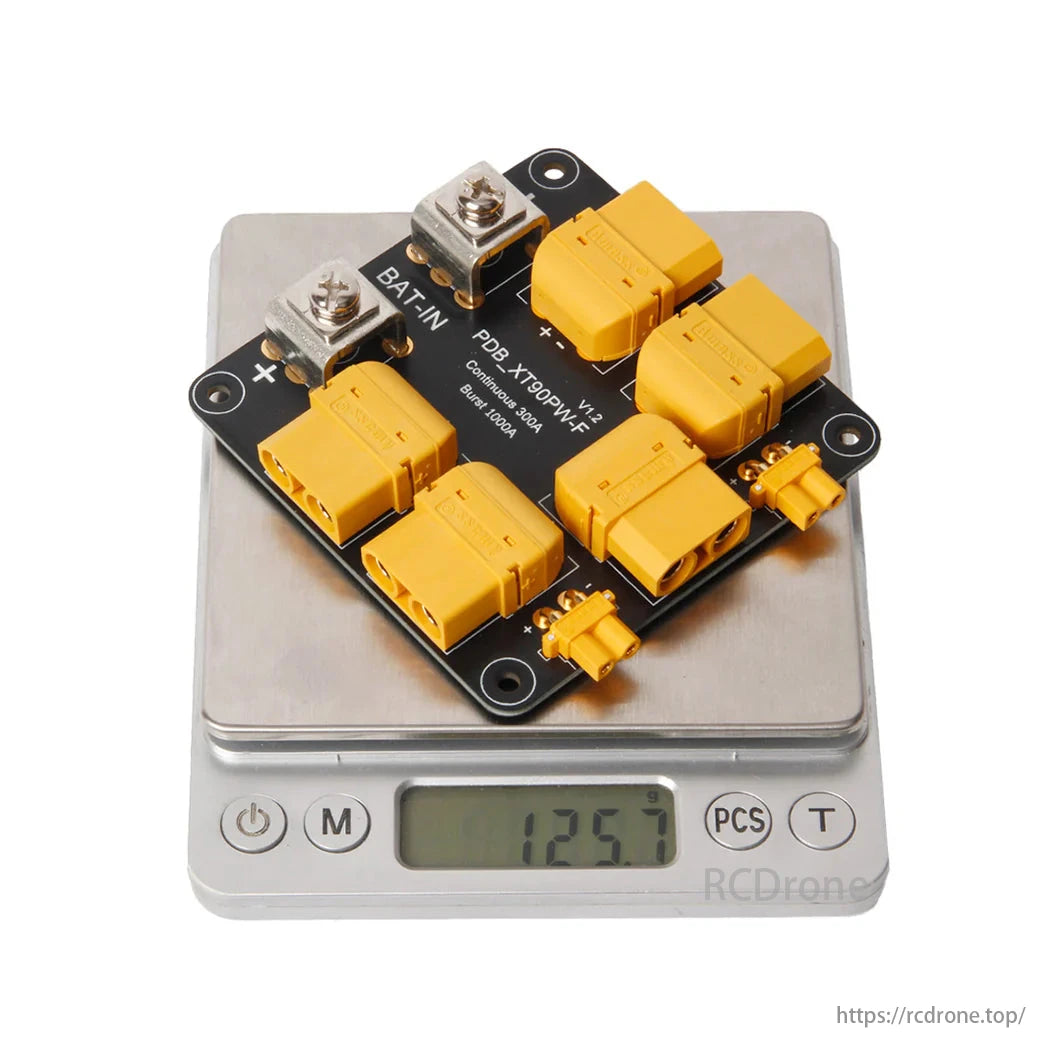

✅Seiten-Einführungs-Version

Eigenschaften

• Stecker-Ausrichtung:

  • 5 × XT90 seitlich

  • 2 × XT30 seitlich

  • Hochstrom-Schraubklemmen

• Strombewertungen:

  • Kontinuierlich: 300A

  • Impuls: 1000A

• Material: 10oz Kupfer PCB für niedrigen Widerstand und Wärmeentwicklung

• Montage: M3 Löcher, 80 × 80 mm quadratisches Layout

• Kompatibilität: PM08-Serie Strommodule und Drone PDB-Systeme

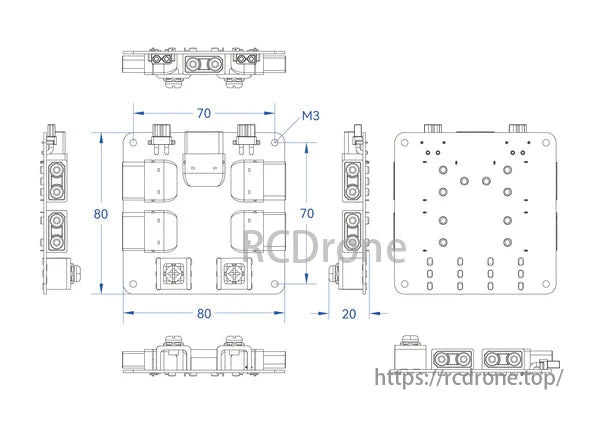

Abmessungen

• Plattengröße: 80 × 80 mm

• Befestigungslöcher Abstand: 70 mm

• Höhe: 20 mm

Herunterladen:

• 3D CAD-Datei

✅Anwendungen

• Große UAV / Drohnen-Stromverteilung

• Roboterplattformen mit mehreren ESCs

• Elektrische Bodenfahrzeuge

• Industrielle Steuerplatinen, die hohe Stromstärken benötigen
