Sony IMX219 8MP CSI Kameramodul für Jetson Nano/Xavier NX/TX2 NX/Orin Nano SUPER/Orin NX SUPER

Überblick

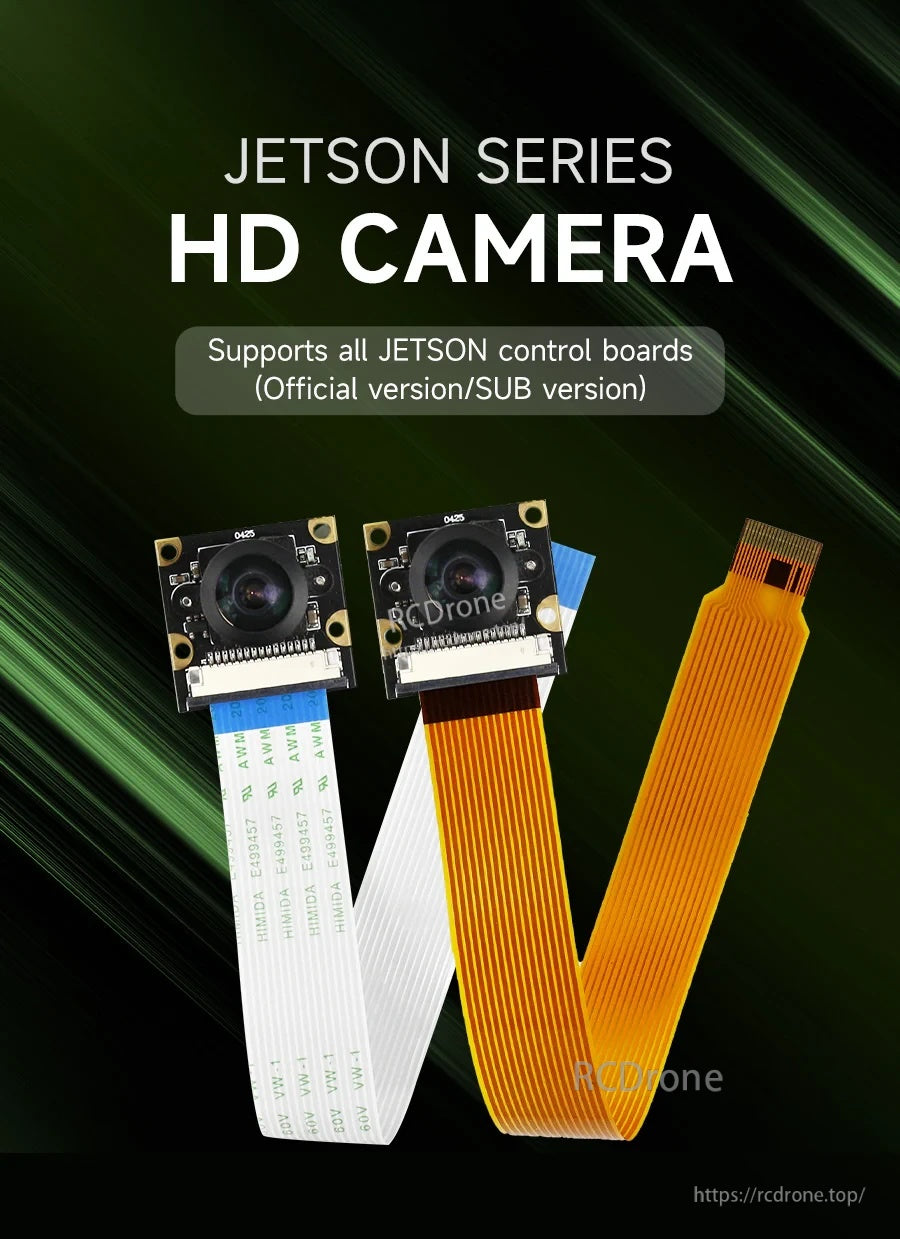

Dieses CSI Kameramodul ist für NVIDIA Jetson Entwicklerboards konzipiert und verwendet den Sony IMX219 Bildsensor. Es wird mit 15-poligen oder 22-poligen CSI-Flachbandkabeloptionen angeboten und unterstützt 8MP Bildgebung mit wählbaren 77° / 120° / 160° Sichtfeld-Objektivoptionen für KI-Vision- und Robotikprojekte.

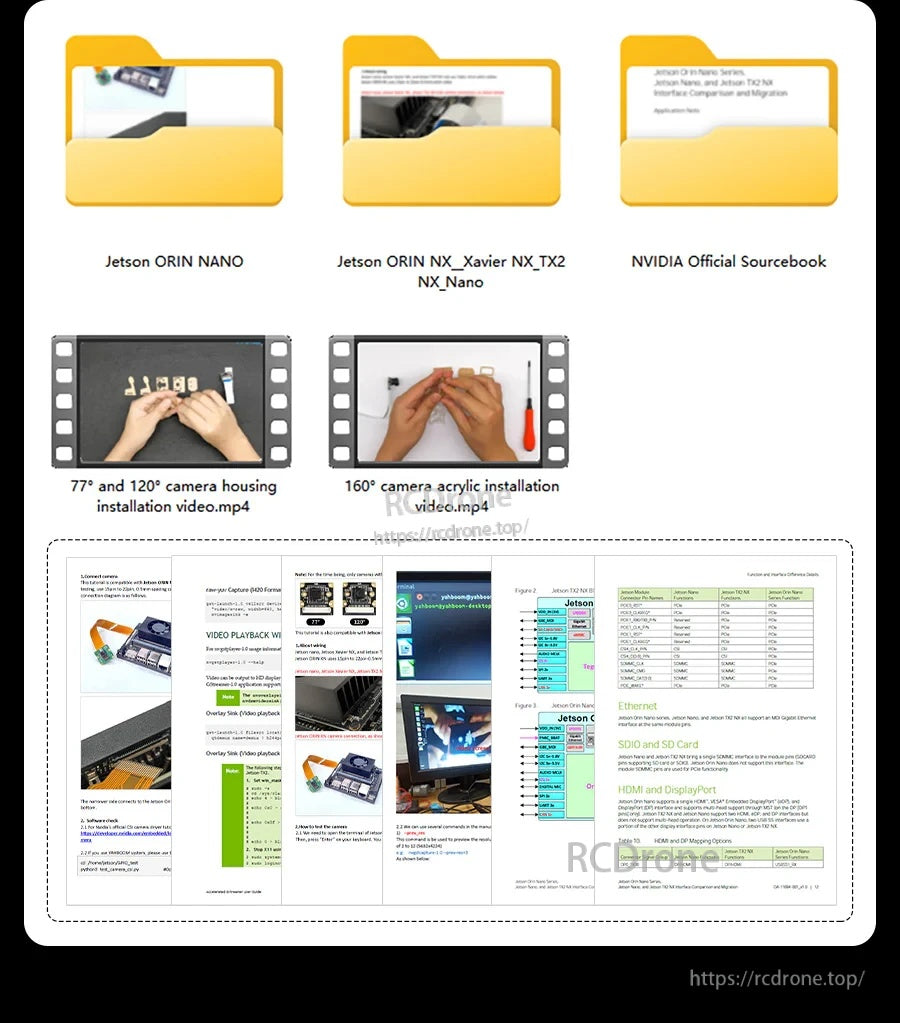

Kamerahalter-Installationsvideo für 77° und 120° Kamera

Kamerahalter-Installationsvideo für 160° Kamera

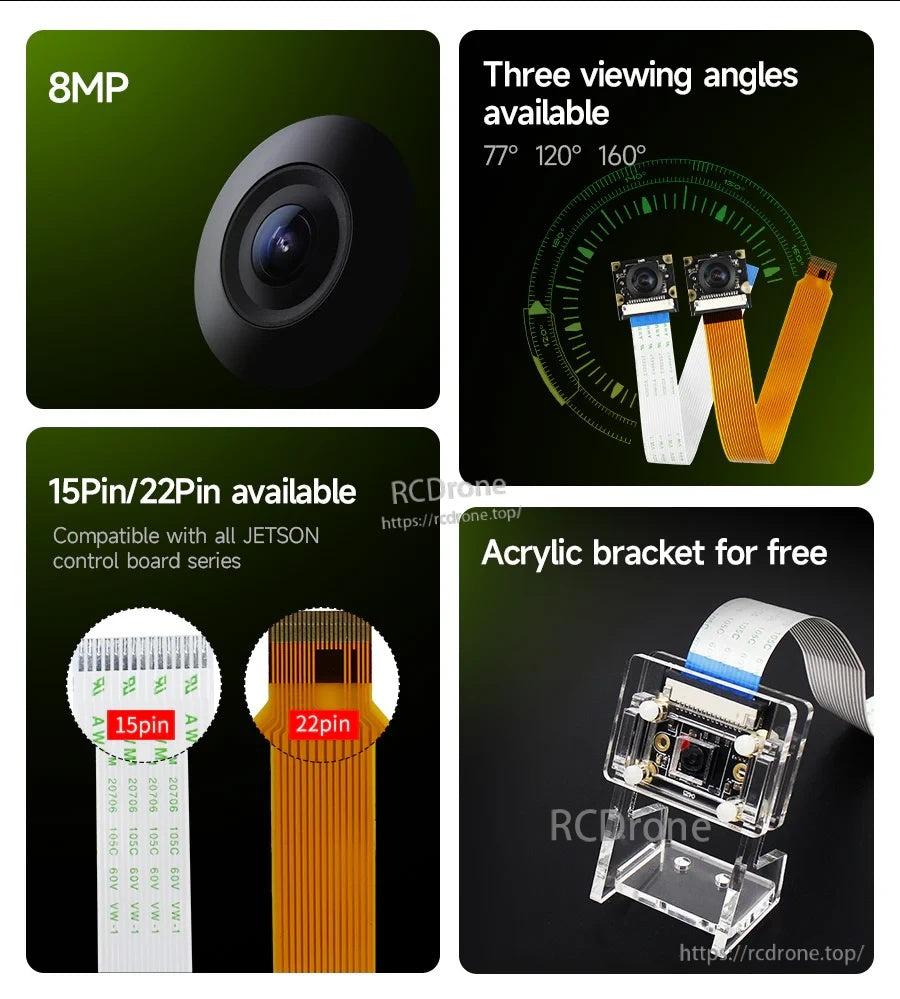

Hauptmerkmale

• Sony IMX219 Sensor, CSI-Schnittstelle
• 8MP Kamera (auch als „800W“ Pixel beschrieben)

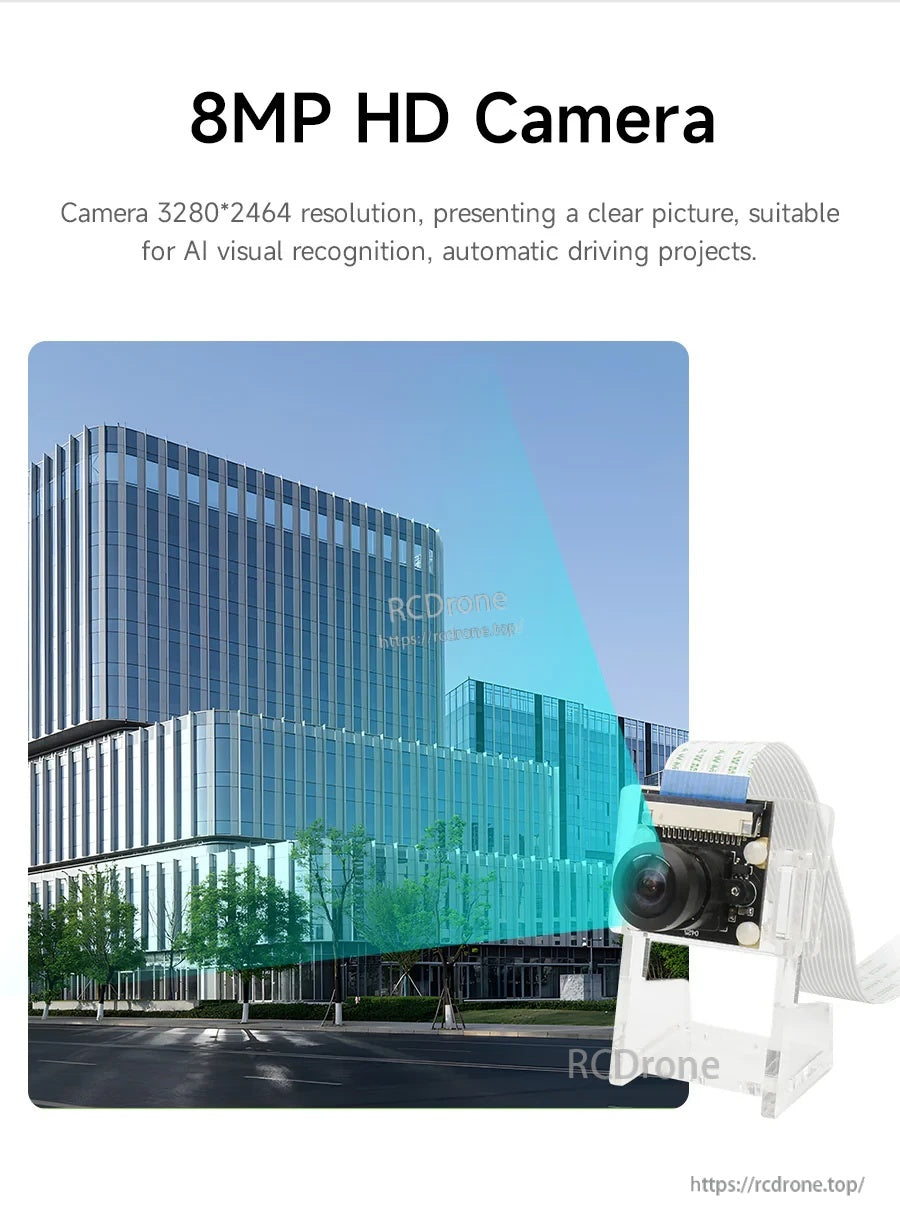

• Angegebene Auflösung: 3280 x 2464; 1080P ist ebenfalls angegeben
• Drei verfügbare Blickwinkel: 77° / 120° / 160°
• 15-Pin / 22-Pin Versionen verfügbar für verschiedene Jetson CSI-Anschlüsse
• Transparente Acrylhalterung zur Montage an kompatiblen Acrylgehäusen enthalten

Für Auswahlhilfe (15-Pin vs 22-Pin) oder Unterstützung bei der Einrichtung, kontaktieren Sie https://rcdrone.top/ oder E-Mail [email protected].

Spezifikationen

Kameraschnittstellenbeschreibung (15-polige Liniensequenz)

Hinweis: Die 15-polige / 22-polige Kamera-Endleitung ist angegeben, um konsistent zu sein.

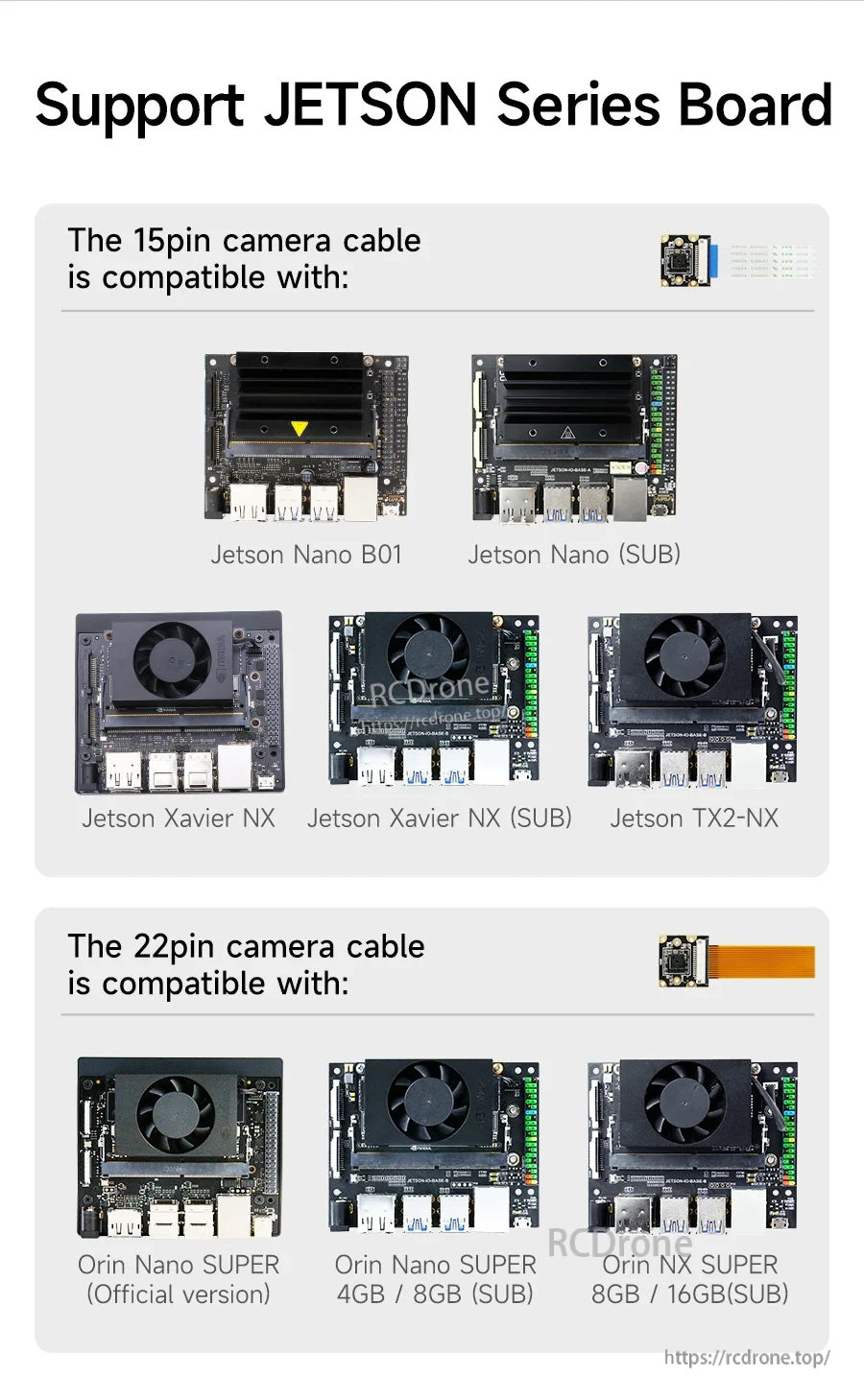

Kompatibilität

Kompatibilität des 15-poligen CSI-Kamerakabels

• Jetson Nano B01
• Jetson Nano (SUB)
• Jetson Xavier NX
• Jetson Xavier NX (SUB)
• Jetson TX2-NX

Kompatibilität des 22-poligen CSI-Kamerakabels

• Orin Nano SUPER (Offizielle Version)
• Orin Nano SUPER 4GB / 8GB (SUB)
• Orin NX SUPER 8GB / 16GB (SUB)

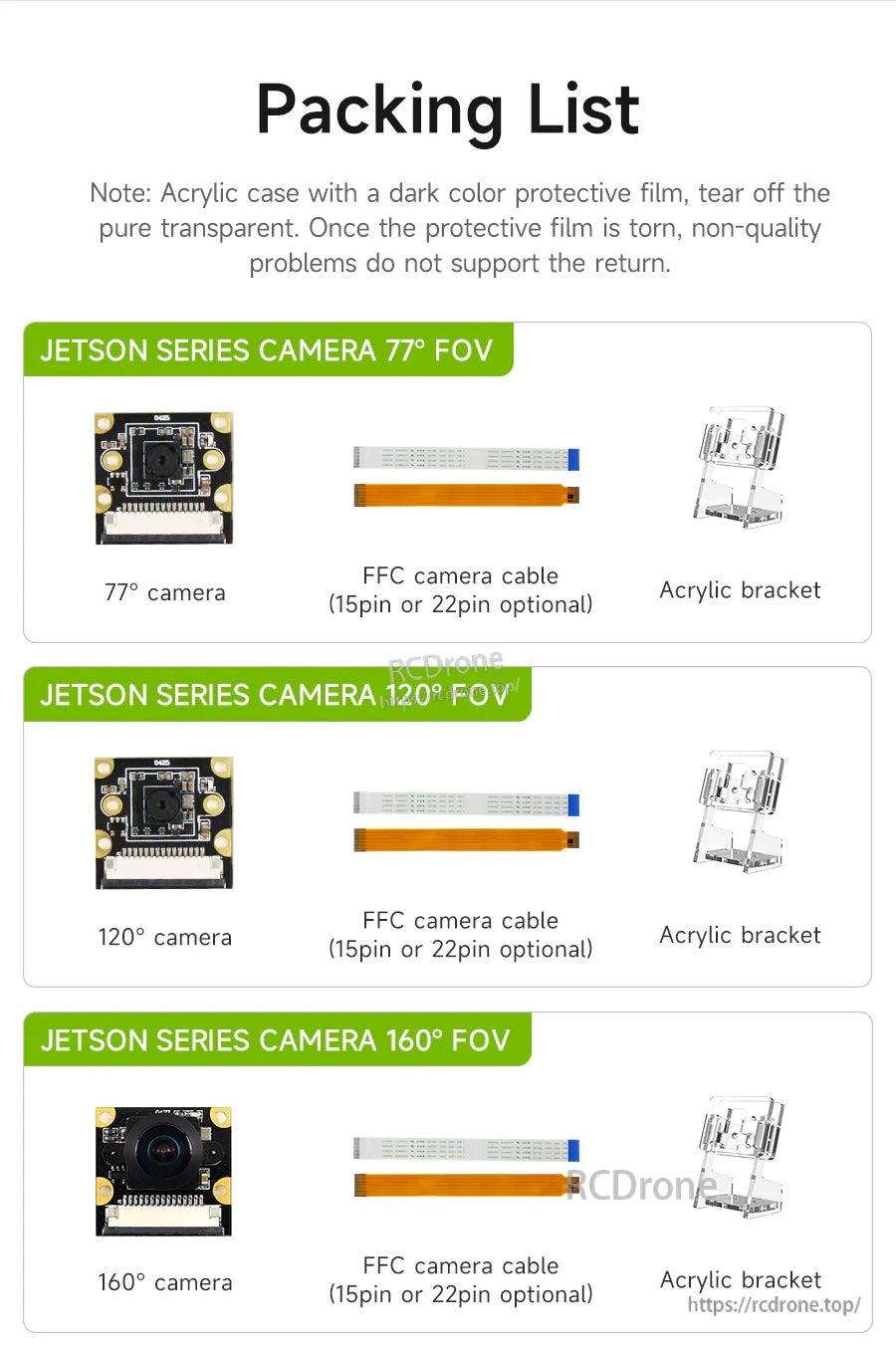

Lieferumfang

• IMX219 CSI-Kameramodul
• CSI-Flachbandkabel (15-polige oder 22-polige Version, je nach Auswahl)
• Transparente Acrylhalterung (Montage)

Anwendungen

• Entwicklung von neuronalen Netzwerken
• KI-Computervision
• Echtzeit-Bilderkennung
• KI-Smart-Roboterautos
• Autonome Fahrprojekte

Details

Basierend auf dem Sony IMX219-Sensor ist die 8MP CSI-Kamera dafür gemacht, in NVIDIA Jetson Entwicklerboards für KI-Vision-Projekte eingesteckt zu werden.

Wählen Sie das Sichtfeld und den CSI-Kabeltyp, der zu Ihrem Jetson-Board passt, und montieren Sie das Modul mit der mitgelieferten Acrylhalterung.

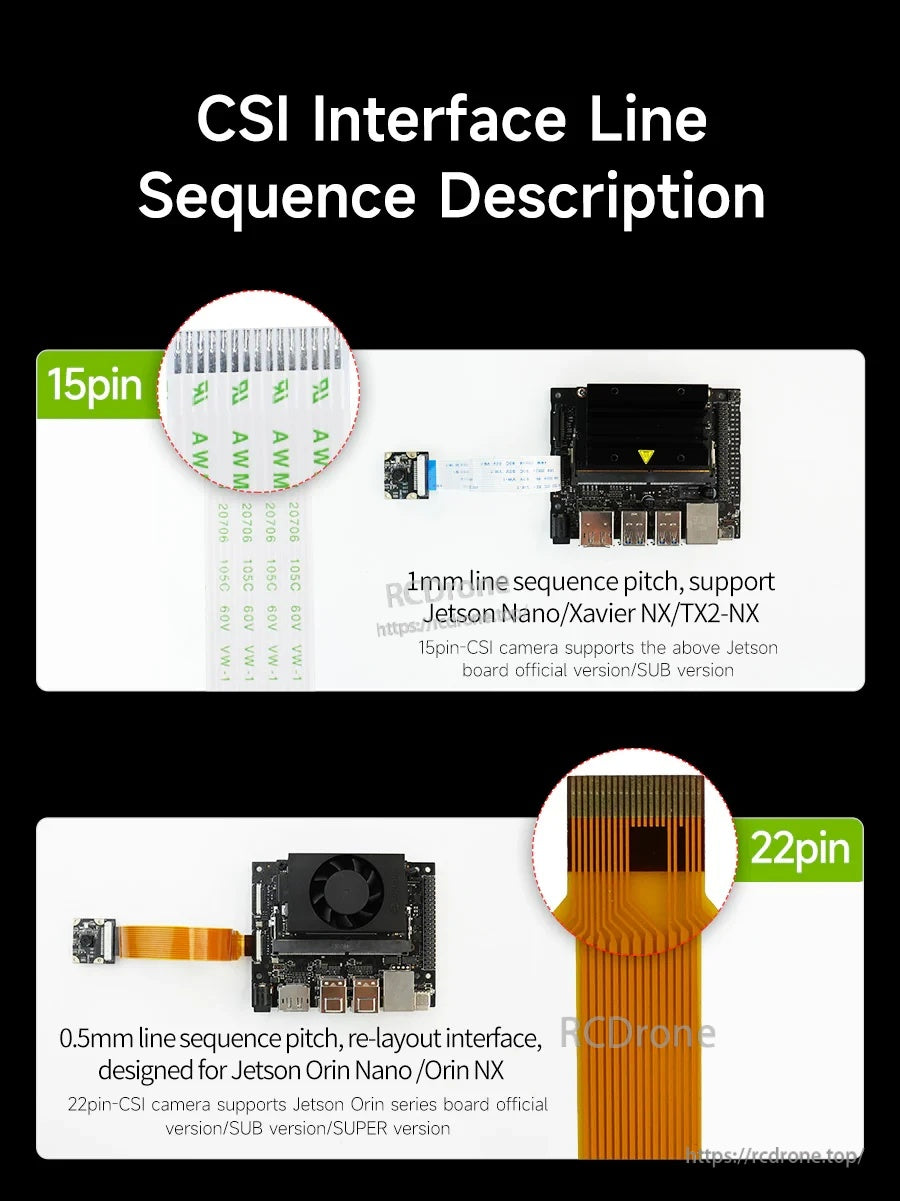

Der Kabelabstand unterscheidet sich zwischen den 15-poligen (1,0 mm) und 22-poligen (0,5 mm) Versionen, daher ist die Auswahl des richtigen Steckverbinders entscheidend.

Die Jetson-Kompatibilität ist nach CSI-Steckertyp aufgeteilt: 15-polig für Nano/Xavier NX/TX2-NX und 22-polig für Orin Nano/Orin NX SUPER-Versionen.

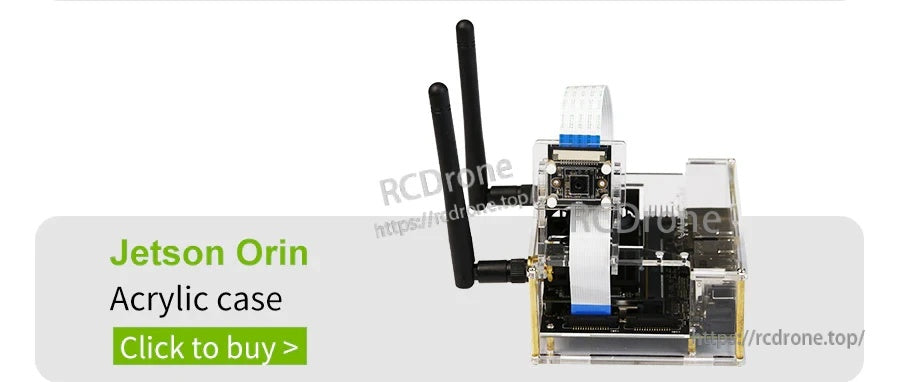

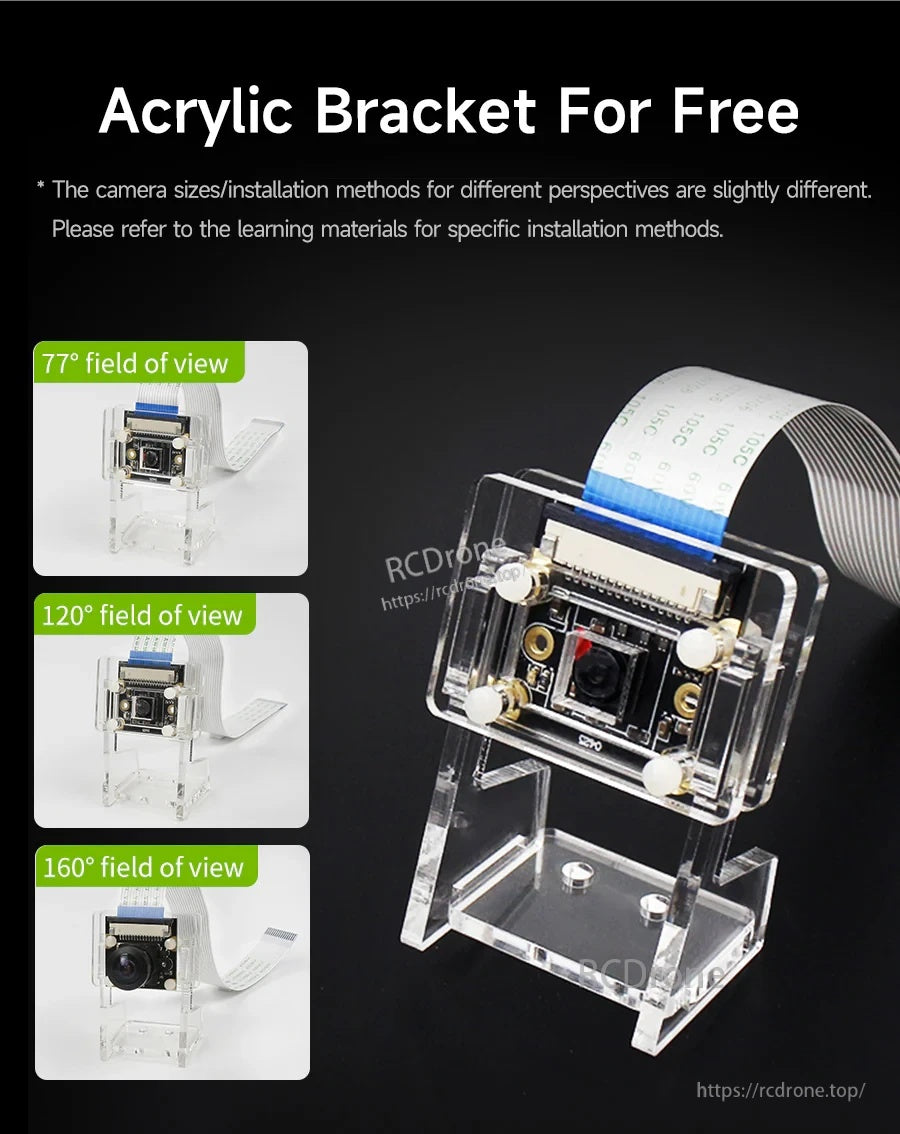

Die klare Acrylhalterung hilft, das Kameramodul auf kompatiblen Acrylgehäusen zu sichern, mit leicht unterschiedlicher Passform für jede Objektivoption.

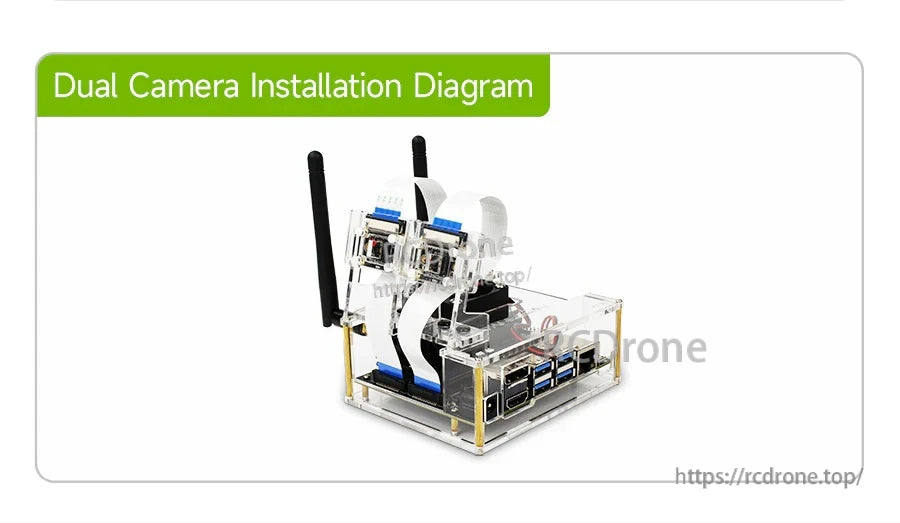

Dual-Kamera-Setups werden auf Jetson-Plattformen unterstützt, die zwei CSI-Eingänge ermöglichen, was Stereo- oder Multi-Winkel-Projekte ermöglicht.

Pinout-Details werden als Verdrahtungsreferenz bereitgestellt, wenn die CSI-Kamera in benutzerdefinierte Jetson-Gehäuse oder -Halterungen integriert wird.

Breitere Linsen erfassen mehr von der Szene für Robotik und Navigation, während schmalere Linsen eine engere Rahmung beibehalten.

Echte Produktfotos zeigen die Kameramodule und wie das Flachbandkabel an verschiedene Jetson-Trägerplatinen angeschlossen wird.

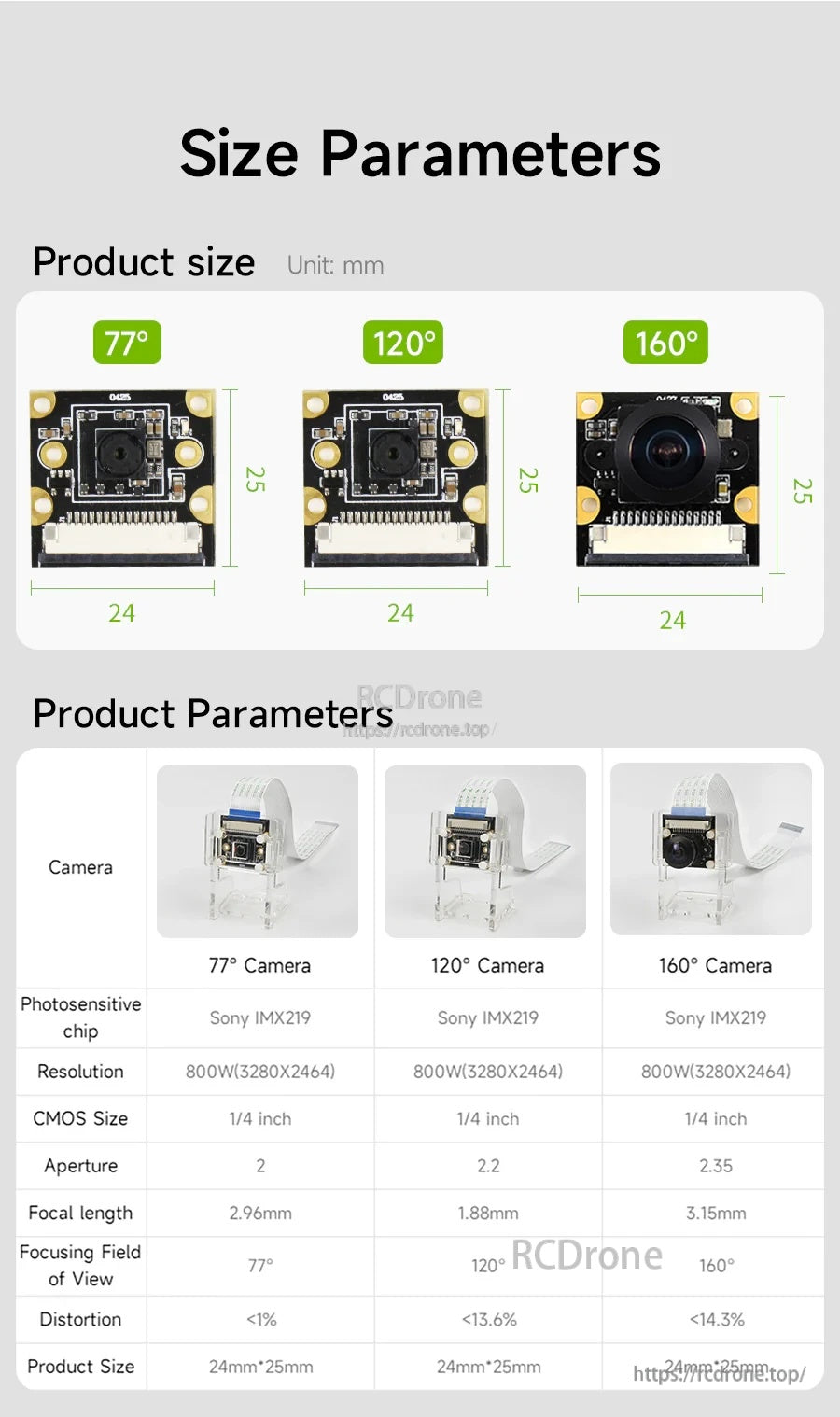

Abmessungen und linsenspezifische Spezifikationen helfen, die Passform für Ihre Halterung, Ihr Gehäuse oder Ihr Roboterchassis vor der Bestellung zu bestätigen.

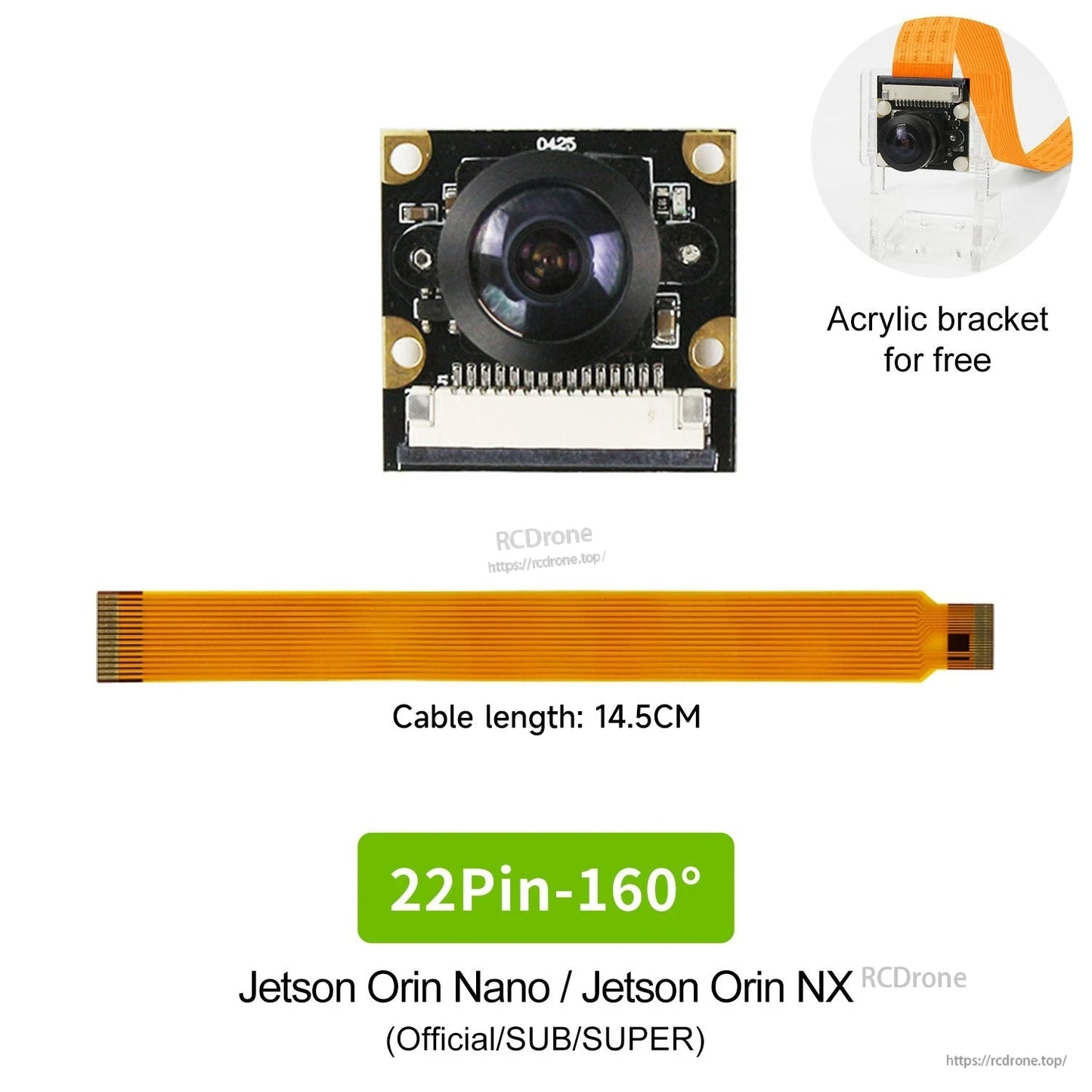

Das Sony IMX219 8MP CSI Kamera-Kit enthält das Kameramodul, ein optionales 15-poliges oder 22-poliges FFC-Kamerakabel und eine Acryl-Montagehalterung.
