JGB37-555 DC-Getriebemotor, 12V/24V, 7–960 U/min, 37mm Metallgetriebe und 6mm D-Welle

JGB37-555 Bürstenloser DC Getriebemotor

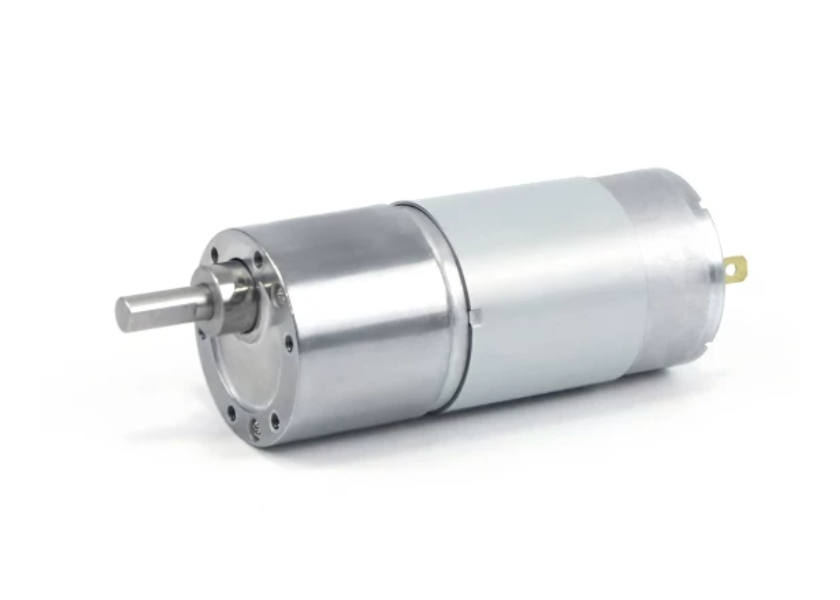

Der JGB37-555 ist ein kompakter bürstenbehafteter DC Getriebemotor mit einem Metall-Reduktionsgetriebe, einer 6mm D-förmigen Ausgangswelle und umkehrbarer Drehung. Wählen Sie einen 12V oder 24V Motor, die erforderliche Leerlauf-Ausgangsgeschwindigkeit und ein Motor- oder Zubehörpaket für Robotik, kleine Mechanismen und Elektronikprojekte.

Die wählbaren Geschwindigkeiten sind 7, 12, 22, 36, 46, 67, 107, 200, 316, 600 und 960 U/min. Diese Optionen entsprechen der 6000RPM Motor-vor-Reduktion-Serie des Lieferanten. Die Ausgangs-U/min werden ohne Last gemessen; die Geschwindigkeit verringert sich unter Last. Eine Halterung, die auf einem Foto gezeigt wird, ist nur enthalten, wenn das ausgewählte Paket eine Halterung benennt.

Bau und Geschwindigkeitsregelung

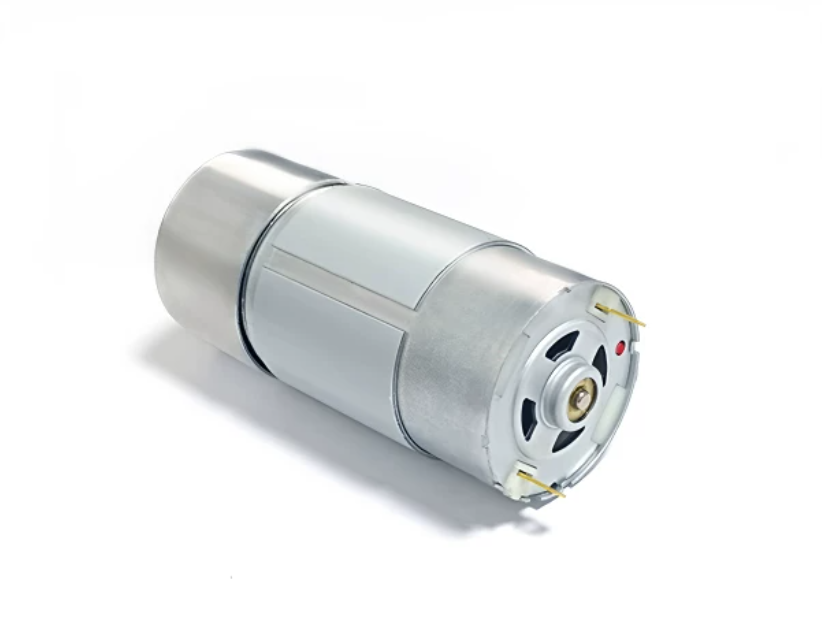

• Metall-Reduktionsgetriebe in einer mehrstufigen Anordnung, Kupferwicklung, Permanentmagnetmotor und Kohlebürsten.
• PWM-Geschwindigkeitsregelung ist möglich mit einem kompatiblen externen bürstenbehafteten DC-Controller.Ein Controller ist nur in den angegebenen Paketen enthalten.
• Für den einfachen Zweidrahtmotor kehrt das Umkehren der Motoranschluss-Polarität die Drehung um. Mit einem eingebauten Controller verwenden Sie die Richtungssteuerung und halten die Polarität der Controller-Stromversorgung korrekt.
• Das Übersetzungsverhältnis bestimmt den Kompromiss zwischen Geschwindigkeit und Drehmoment. Die elektrische Reduzierung der Geschwindigkeit bietet nicht den gleichen Drehmomentanstieg wie die Auswahl eines höheren Reduktionsverhältnisses.

Mechanische Spezifikationen

Die Abmessungen sind Referenzmessungen des Lieferanten und können variieren. Der Unterschied im Anschlussabstand von 27,4mm / 27,5mm bleibt aus den beiden Quellillustrationen erhalten. Das Aussehen und die Komponenten des Motors können zwischen den Versionen variieren.Kein Encoder, keine Spezifikation für die Eingangsfrequenz des Controllers oder Funktion zur geschlossenen Regelung der Positionierung ist angegeben.

Leistung nach Spannung und Übersetzungsverhältnis

Die unten angegebenen Ausgangsgeschwindigkeiten sind Leerlaufgeschwindigkeiten. Die Lastgeschwindigkeiten und das Drehmoment sind am maximalen Effizienz-Betriebspunkt des Lieferanten aufgeführt. Die Werte stammen von den Lieferanten, nicht von unabhängigen Testergebnissen. Das Drehmoment ist in kgf·cm angegeben, nicht in Kilogramm Hebekapazität. Die Stillstandswerte sind Grenzen, keine kontinuierlichen Betriebswerte.

12V — 6000RPM vor der Reduktion

24V — 6000RPM Vor der Reduzierung

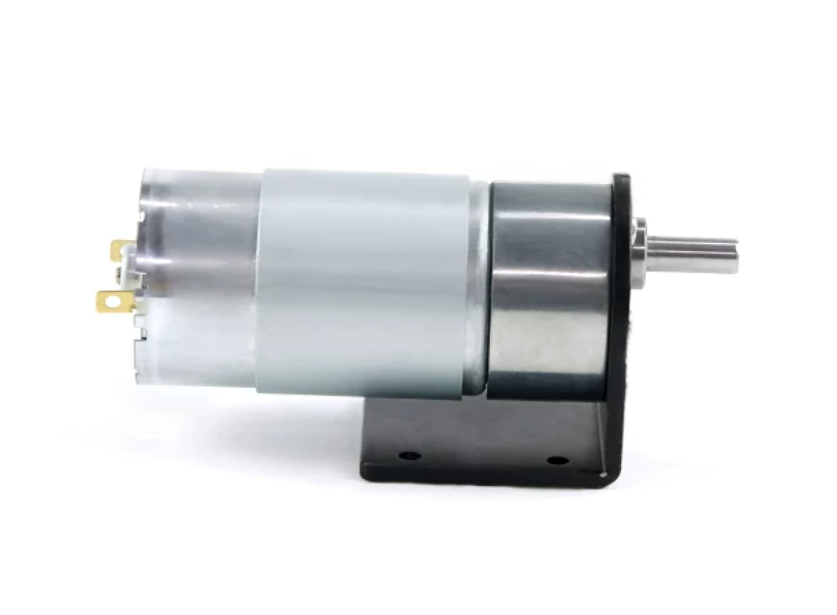

Optionale Halterung

Die abgebildete L-Halterung ist 1,5 mm dick, etwa 40 mm breit, mit einer Basis von 40 mm und einem aufrechten Teil von 47 mm. Das Motor-Montagemuster ist mit einem Durchmesser von 31 mm und sechs 3,2 mm Löchern sowie 6,3 mm Vertiefungen gekennzeichnet. Die zentrale Öffnung ist mit 2 × R6,5 und einem Abstand von 14 mm in der Mitte gekennzeichnet.Die Basiszeichnung zeigt vier 3,5 mm Löcher mit einem Abstand von 24 × 30 mm und einem seitlichen Versatz von 8 mm; der Aufrecht enthält eine Referenzdimension von 20 mm. Die Halterung wird nur mit dem entsprechenden Paket geliefert.

Verdrahtung und Verwendung

Verwenden Sie eine DC-Stromversorgung, die der ausgewählten Motorspannung entspricht. In der dargestellten Steuerungsanordnung schließen Sie die Stromversorgung an den Leistungseingang des Controllers mit der richtigen Polarität an und verbinden Sie den Motor-Ausgang des Controllers mit den beiden Motoranschlüssen. Die Abbildung zeigt rote positive und schwarze negative Motorleitungen, einen Geschwindigkeitsregler, einen Umschalter und einen Anschluss für den Stromadapter. Bestätigen Sie die tatsächlichen Anschlussbezeichnungen, bevor Sie das Gerät einschalten. Kehren Sie niemals den Leistungseingang des Controllers um, um den Motor umzukehren, und stoppen Sie den Motor, bevor Sie die Richtung ändern.

Wählen Sie den Motor nach seinem Nennlastmoment und nicht nach seinem Stillstandsmoment. Überlasten Sie nicht, bringen Sie ihn nicht zum Stillstand und betreiben Sie ihn nicht in der Nähe des Stillstands: Der Motor oder die Getriebe können beschädigt werden. Lasten über den Nennbedingungen verringern die Geschwindigkeit.Die Senkung der elektrischen Geschwindigkeit kann auch das verfügbare Drehmoment reduzieren. Die Bewertungen des Controllers, die Nennleistung des Adapter-Netzanschlusses, der Steckertyp und die Details zu Kabel/Steckverbindern sind in der bereitgestellten Liste nicht vollständig angegeben; überprüfen Sie diese Details für die ausgewählten Zubehörteile.

Drehmoment und Einheit Referenz

Für eine statische Last entspricht das erforderliche Drehmoment in kgf·cm der Last in kgf multipliziert mit dem Hebelradius in cm. Der Anbieter veranschaulicht eine 10-kg-Last: 10kgf·cm bei einem Radius von 1 cm oder 100kgf·cm bei einem Radius von 10 cm. Dies ist ein erläuterndes Beispiel, nicht die Hebebewertung dieses Motors. Berücksichtigen Sie Reibung, Beschleunigung und die tatsächliche Betriebsbelastung des Mechanismus.

Packungsinhalt

Ein JGB37-555 Motor in der gewählten Spannung und Geschwindigkeit, plus nur die im Paketoption genannten Zubehörteile:

• Nur Motor
• Motor + Halterung
• Motor + Geschwindigkeitsregler
• Motor + Netzteil
• Motor + Halterung + Geschwindigkeitsregler
• Motor + Halterung + Netzteil
• Motor + Geschwindigkeitsregler + Netzteil
• Motor + Halterung + Geschwindigkeitsregler + Netzteil

Nur Motor enthält keine Halterung, Geschwindigkeitsregler oder Netzteil. Produkt- und Zubehörillustrationen sind Referenzansichten.
