JHEMCU GF30F722-ICM F7 Flugcontroller 3-8S Type-C 16MB Blackbox 30,5*30,5 für FPV Drohne
JHEMCU GF30F722-ICM F7 Flugcontroller 3-8S Type-C 16MB Blackbox 30,5*30,5 für FPV Drohne
JHEMCU
Verfügbarkeit für Abholungen konnte nicht geladen werden
Übersicht
JHEMCU GF30F722-ICM ist ein Flugcontroller, der für FPV-Multirotor-Bauten entwickelt wurde und über einen STM32F722RET6 MCU, ICM-42688-P Gyroskop/Beschleunigungsmesser, AT7456E OSD und ein integriertes 16MB Blackbox verfügt. Er unterstützt 3–8S LiPo-Eingang und umfasst 5V und 10V BEC-Ausgänge sowie mehrere UARTs für Empfänger und Videosysteme.
Hauptmerkmale
- MCU: STM32F722RET6
- IMU: ICM-42688-P (Gyro/Accel)
- OSD: AT7456E
- Barometer: Ja
- Blackbox: 16MB
- Eingangsspannung: 3–8S LiPo (11.4–36V)
- USB: Typ-C
- UART: UART1/2/3/4/5/6
- I2C: I2C1
- Unterstützte Empfänger: ELRS (CRSF), TBS (CRSF), SBUS, IBUS, DSM2, DSMX
- Unterstützte ESC-Signale: PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600
- LED-Streifen Unterstützung: Ja
- Summer: Unterstützt 5V betriebenen Summer
- Stromanschluss: Ja
- Spannungssensor: Ja
- DFU-Taste: Ja
- HD-Anschluss: Ja
Technische Daten
| Marke | JHEMCU |
| Modell | GF30F722-ICM |
| MCU | STM32F722RET6 |
| IMU | ICM-42688-P (Gyro/Accel) |
| OSD | AT7456E |
| Barometer | Ja |
| Blackbox | 16MB |
| Eingangsspannung | 3-8S Lipo (11.4-36V) |
| 5V BEC | 5V/2.5A +-0.1V |
| 10V BEC | 10V/2A (USER1 gesteuertes Ausgangssignal) |
| Lötpad IO2 | USER2 gesteuertes Ausgangssignal |
| Empfängerprotokolle aufgelistet | ELRS(CRSF), TBS(CRSF), SBUS, IBUS, DSM2, DSMX |
| HD-Port | Ja |
| UART | UART1/2/3/4/5/6 |
| IIC | I2C1 |
| LED-Streifen | Ja |
| Buzzer | Unterstützt 5V Stromversorgung |
| ESC-Signal | PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600 |
| USB | TYPE-C |
| Stromanschluss | Ja |
| Spannungssensor | Ja |
| DFU-Taste | Ja |
| Firmware (aufgelistet) | Betaflight_4.3.1 JHEF7DUAL.HEX |
| Größe | 36*36MM |
| Montageloch | 30.5*30.5*4MM |
| Gewicht | 8.8g |
Verdrahtungsnotizen
- Beim Einsatz eines SBUS/IBUS/DSM Empfängers, aktivieren Sie UART2 als Serial RX in den Betaflight Ports Einstellungen.
Was ist enthalten
- JHEMCU GF30F722-ICM Flugcontroller
- Verdrahtungsbündel (2 Stück)
Für Verdrahtungs-/Einrichtungsunterstützung und Bestellhilfe, kontaktieren Sie [email protected] or besuchen Sie https://rcdrone.top/ .
Anwendungen
- FPV Multirotor-Bauten mit einem 36*36MM Flugcontroller mit 30.5*30.5*4MM Montagelochspezifikation
- Analoge FPV-Systeme (Kamera + 5.8GHz VTX) und unterstützte digitale HD VTX-Verbindungen
Details

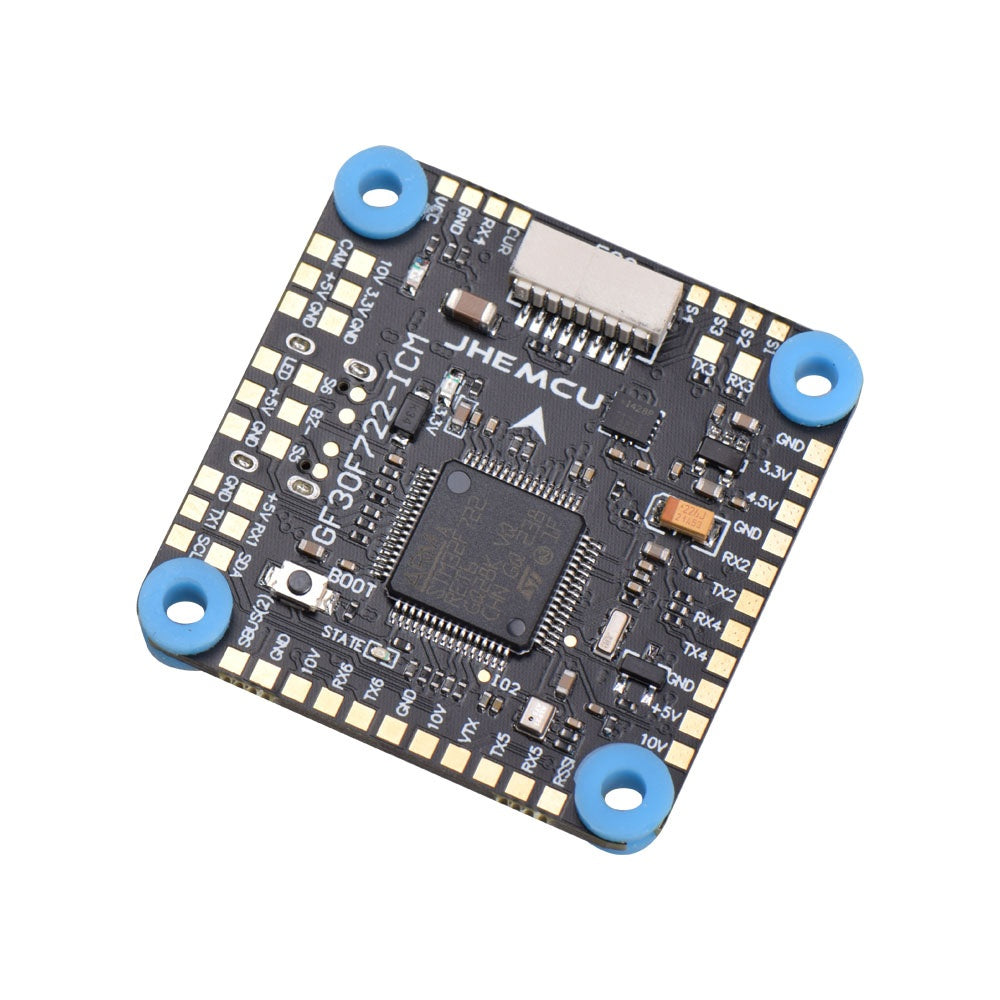

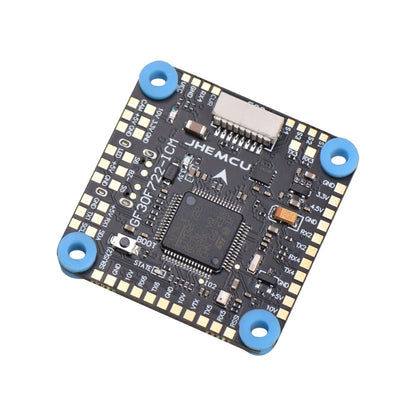

Basierend auf einem STM32F722 MCU mit integriertem OSD und 16MB Blackbox, ist dieser 30.5×30.5mm FC-Anzüge für saubere FPV-Bauten.

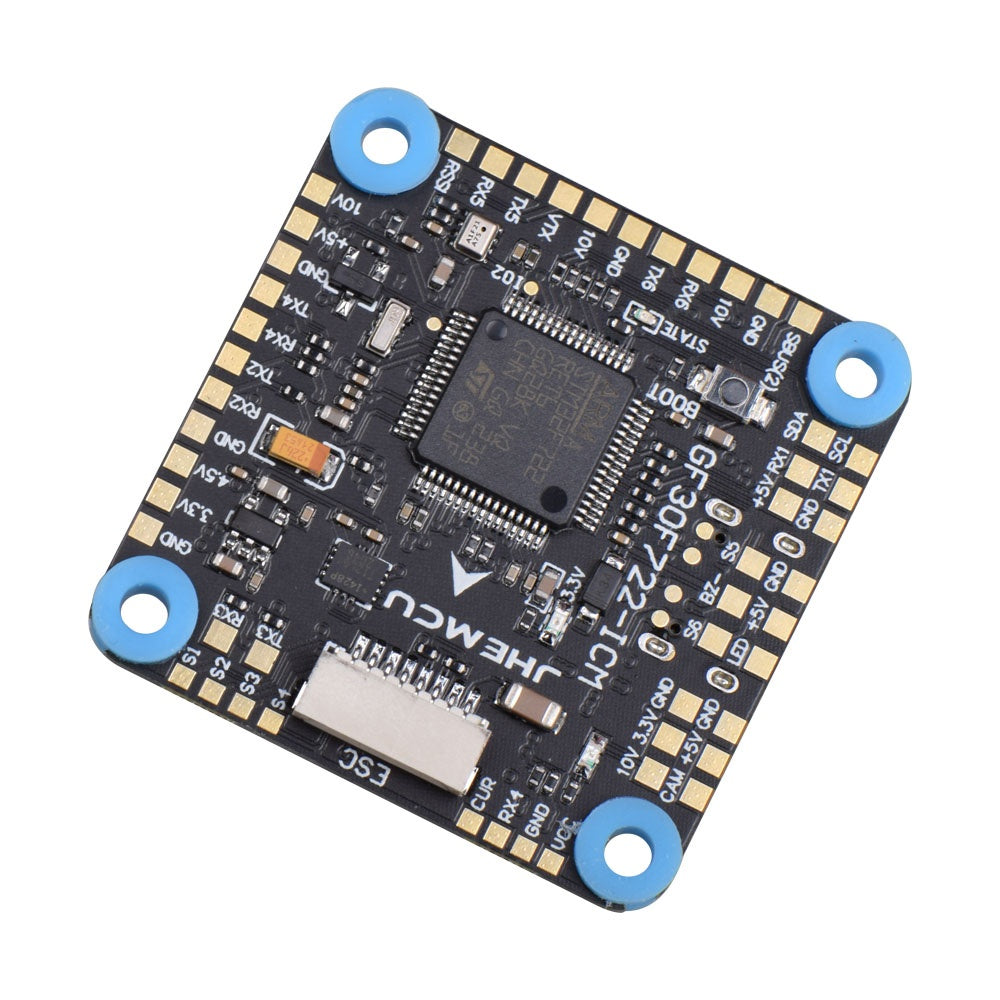

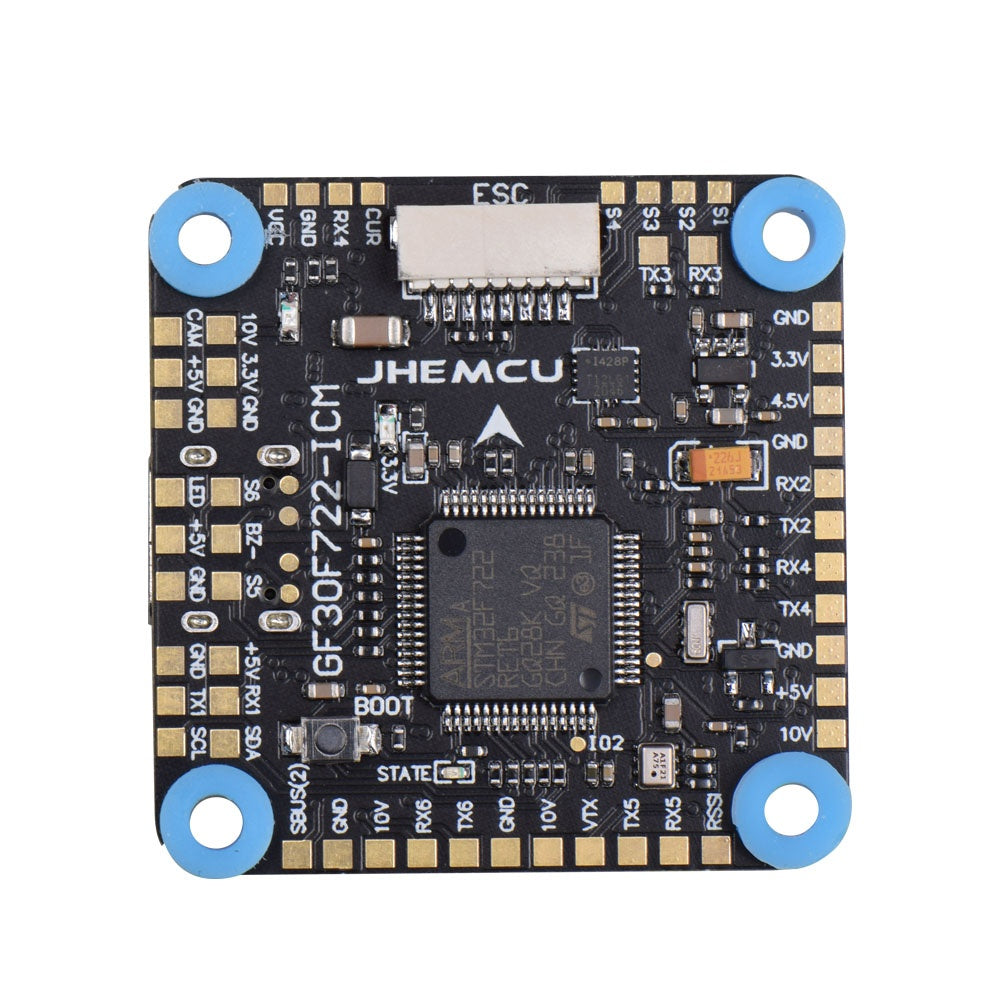

Deutlich beschriftete Pads für UARTs und Stromversorgung machen das Verdrahten von Empfänger und VTX unkompliziert, mit verfügbaren 5V und 10V BEC-Ausgängen.

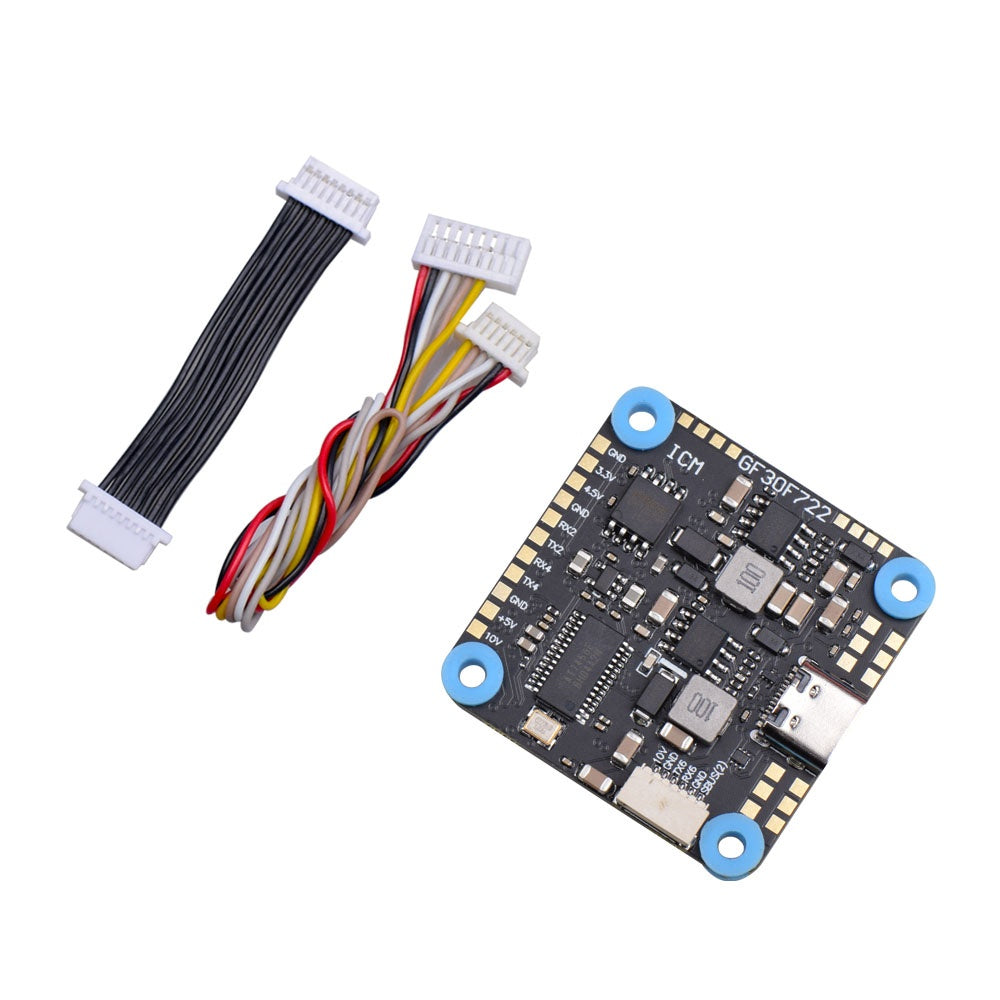

Zwei Kabelbäume sind enthalten, um die Installation zu beschleunigen und das Löten an kompatiblen Verbindungen zu reduzieren.
Typisches Verdrahtungslayout für einen 4-in-1 ESC, Empfänger (SBUS/IBUS/DSM oder CRSF), Kamera und analogen oder digitalen HD VTX.
