Übersicht
JHEMCU GHF722AIO-ICM ist ein AIO-Flugcontroller mit integriertem 40A ESC (MAX 45A), entwickelt für 2S–6S (7,4V–26V) LiPo-Bauten. Er verfügt über einen STM32F722 (216MHZ) MCU, ICM-42688-P Gyroskop/Beschleunigungsmesser, AT7456E OSD, integrierten Barometer und 8MB Blackbox-Speicher.
Hauptmerkmale
- STM32F722/216MHZ Flugcontroller MCU
- ICM-42688-P Gyroskop/Beschleunigungsmesser (IMU)
- AT7456E OSD
- Barometer: JA
- Blackbox: 8MB
- Eingangsspannung: 2S-6S (7,4V-26V)
- 5V BEC: 5V/2,5A ±0.1V
- ESC-Strom: 40A (MAX 45A)
- ESC-Signalunterstützung: PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600
- Micro USB; DFU-Taste: JA
- Unterstützte Empfänger: ELRS(CRSF), TBS(CRSF), SBUS, IBUS, DSM2, DSMX
- USART: UART1/UART2/UART3/UART4/UART5/UART6
- LED-Streifen: JA; Summerunterstützung: 5V betrieben
- USER1-Modus: unterstützt PINIO-Lötpad-Ausgang
- Spannungssensor: JA; Stromanschluss: JA
- ESC-Typ: Bluejay / Blheli_S; unterstützt 48K/96K Firmware

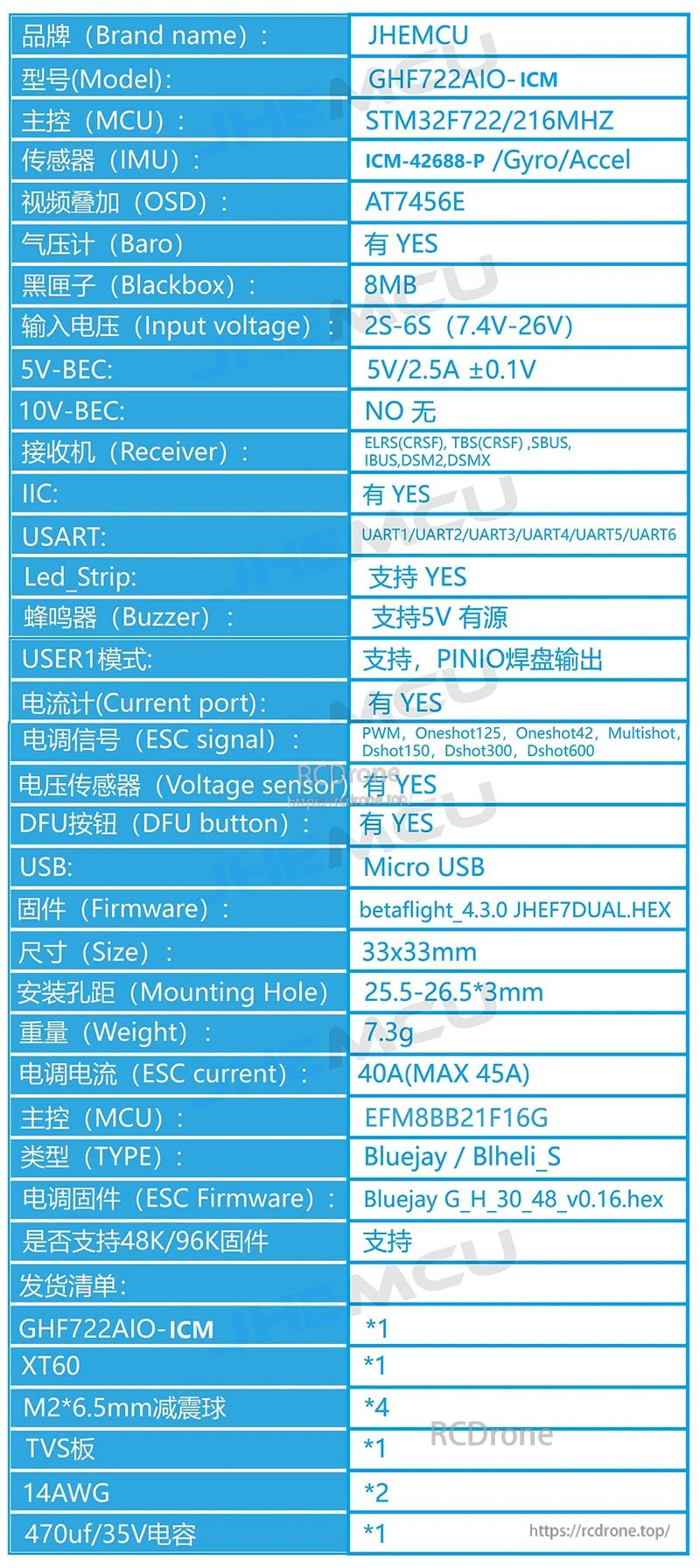

Technische Daten
| Marke | JHEMCU |
| Modell | GHF722AIO-ICM |
| Flugcontroller MCU | STM32F722/216MHZ |
| IMU | ICM-42688-P / Gyro/Accel |
| OSD | AT7456E |
| Barometer (Baro) | JA |
| Blackbox | 8MB |
| Eingangsspannung | 2S-6S (7.4V-26V) |
| 5V-BEC | 5V/2.5A ±0.1V |
| 10V-BEC | NEIN |
| Empfänger (aufgelistet) | ELRS(CRSF), TBS(CRSF), SBUS, IBUS, DSM2, DSMX |
| IIC | JA |
| USART | UART1/UART2/UART3/UART4/UART5/UART6 |
| LED-Streifen | JA |
| Summer | Unterstützt 5V betrieben |
| USER1-Modus | Unterstützt, PINIO-Lötpad-Ausgang |
| Aktueller Port | JA |
| ESC-Signal | PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600 |
| Spannungssensor | JA |
| DFU-Taste | JA |
| USB | Micro USB |
| Firmware | betaflight 4.3.0 JHEF7DUAL.HEX |
| Größe | 33x33mm |
| Montageloch | 25.5-26.5*3mm |
| Gewicht | 7.3g |
| ESC-Strom | 40A (MAX 45A) |
| ESC MCU | EFM8BB21F16G |
| ESC-Typ | Bluejay / Blheli_S |
| ESC-Firmware | Bluejay G_H_30_48_v0.16.hex |
| 48K/96K Firmware-Unterstützung | Unterstützt |

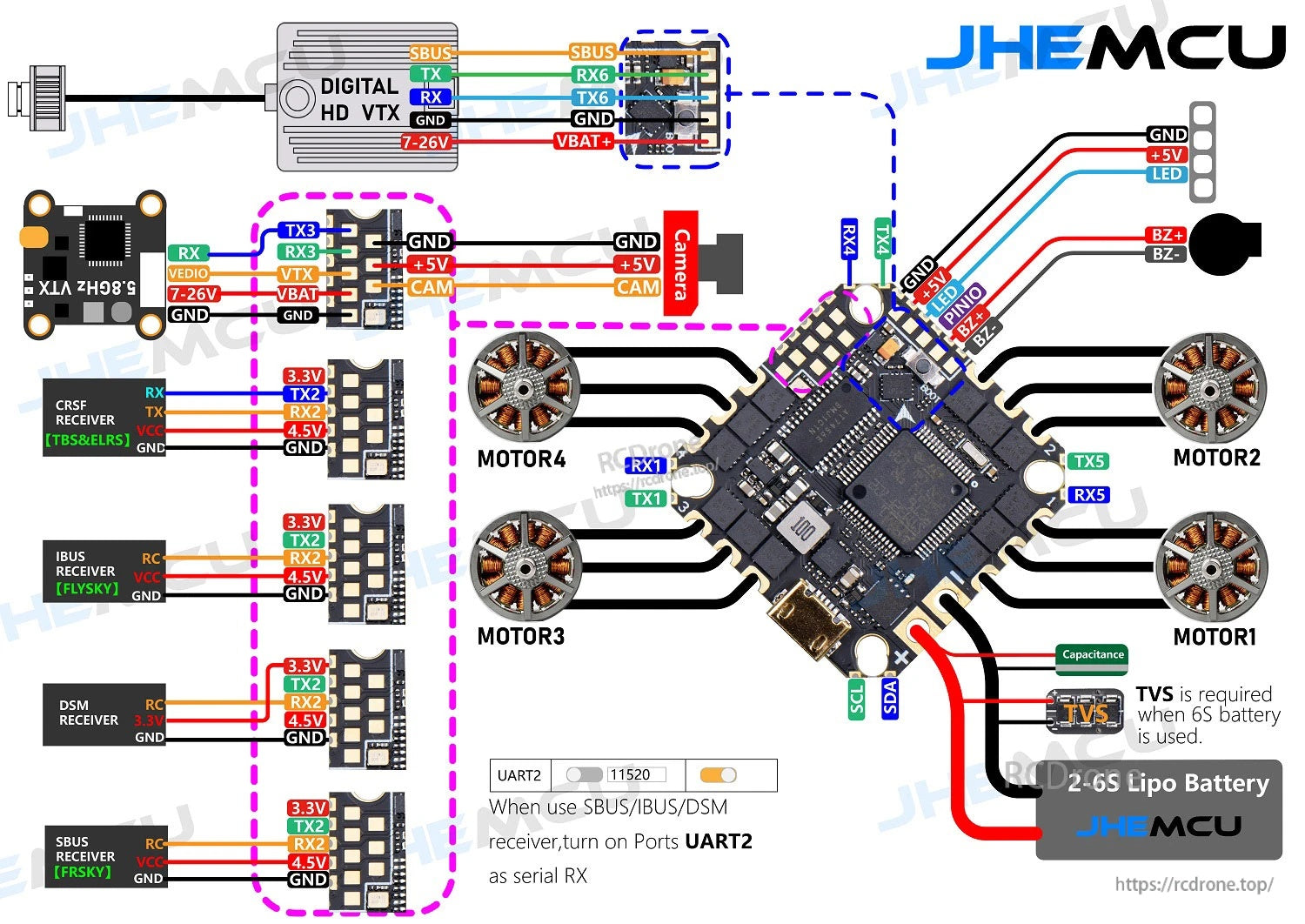

Verdrahtungsnotizen
- Batterie: 2-6S LiPo-Batterie. Hinweis: „TVS ist erforderlich, wenn eine 6S-Batterie verwendet wird.
- Digitale HD VTX Verdrahtungsbeschriftungen: SBUS, TX, RX, GND, 7-26V (plus RX6 und TX6 auf der FC-Seite)
- LED-Pads: GND, +5V, LED
- Buzzer-Pads: BZ+, BZ-
- I2C-Pads: SCL, SDA
- UART-Hinweis: „Wenn SBUS/IBUS/DSM-Empfänger verwendet werden, aktivieren Sie die Ports UART2 als seriellen RX“ (UART2 mit 115200 angezeigt)

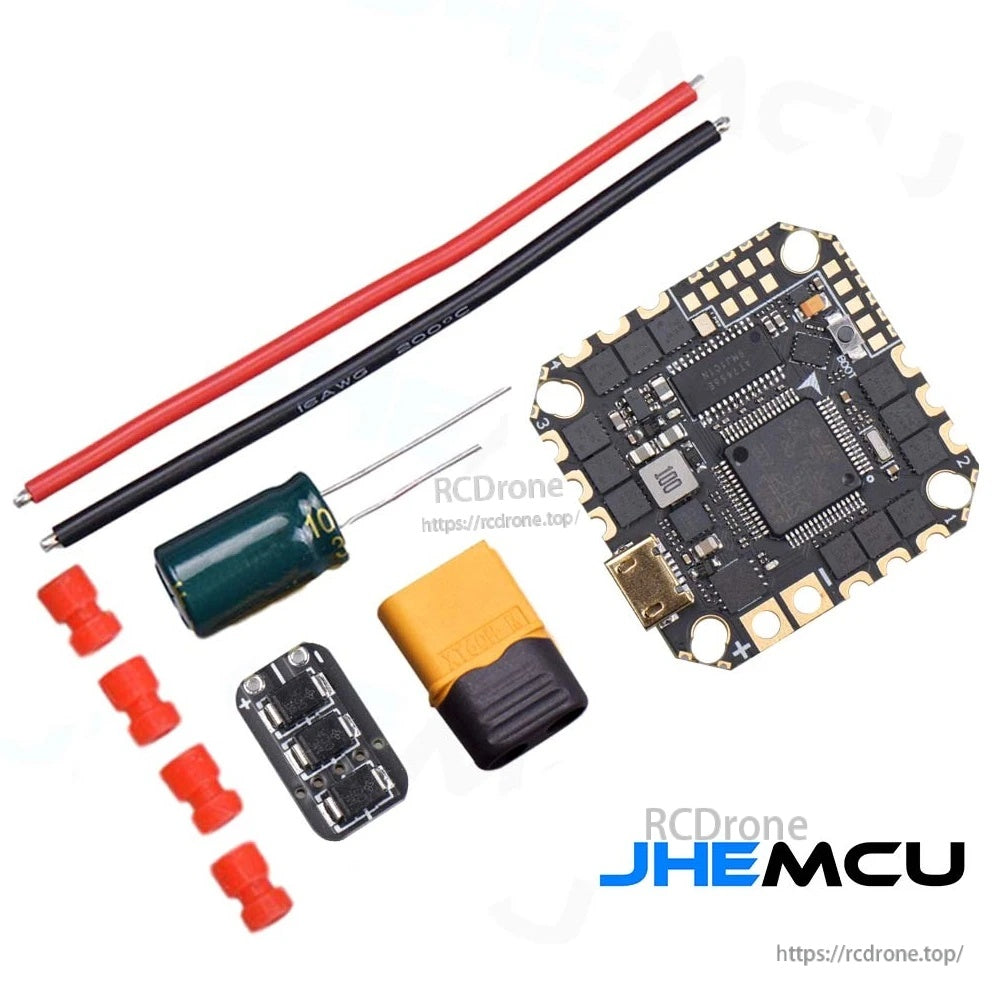

Was ist enthalten
- GHF722AIO-ICM x1
- XT60 x1
- M2*6.5mm Dämpfungsball x4
- TVS-Platine x1
- 14AWG x2
- 470uf/35V Kondensator x1
Für Vorverkaufs-Kompatibilitätsprüfungen und After-Sales-Support kontaktieren Sie [email protected] or besuchen Sie https://rcdrone.top/ .
Details

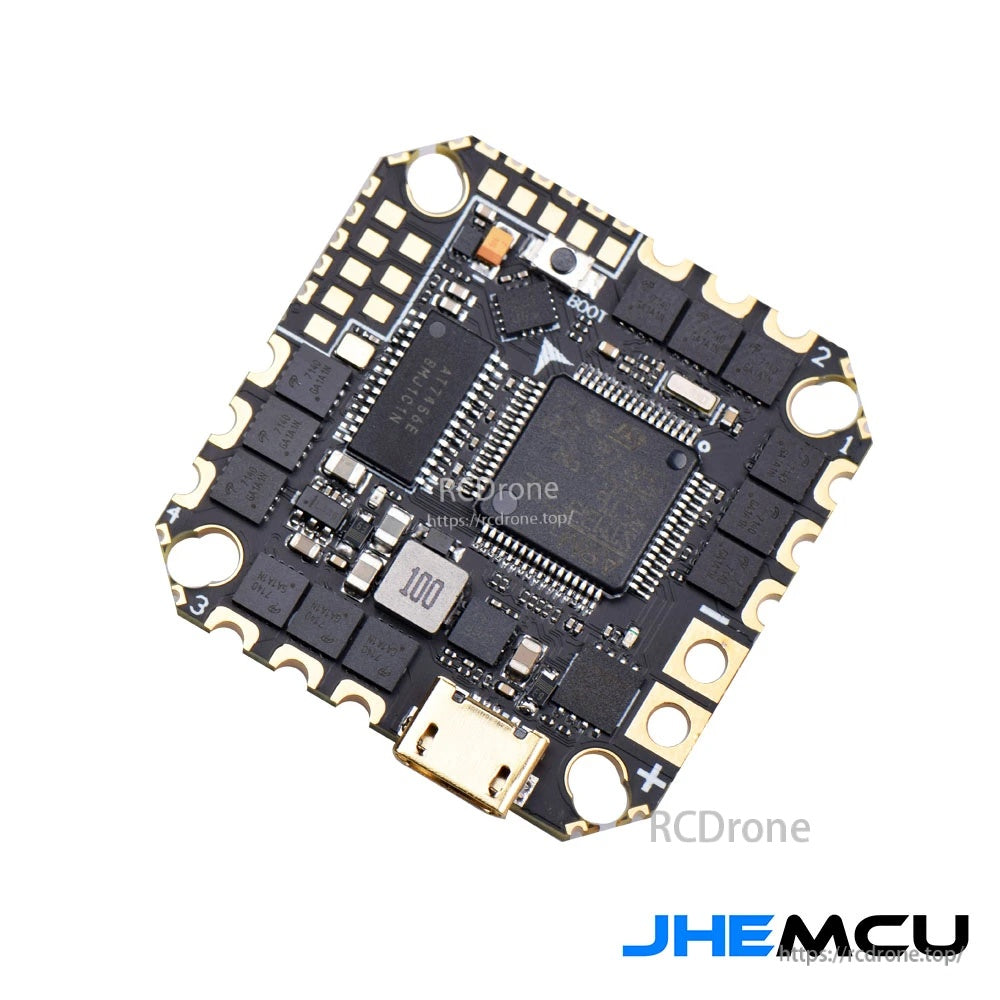

Basierend auf einem STM32F722-Prozessor kombiniert dieses 33×33mm AIO Flugsteuerung und einen 40A (max. 45A) 4-in-1 ESC für kompakte 2S–6S Builds.

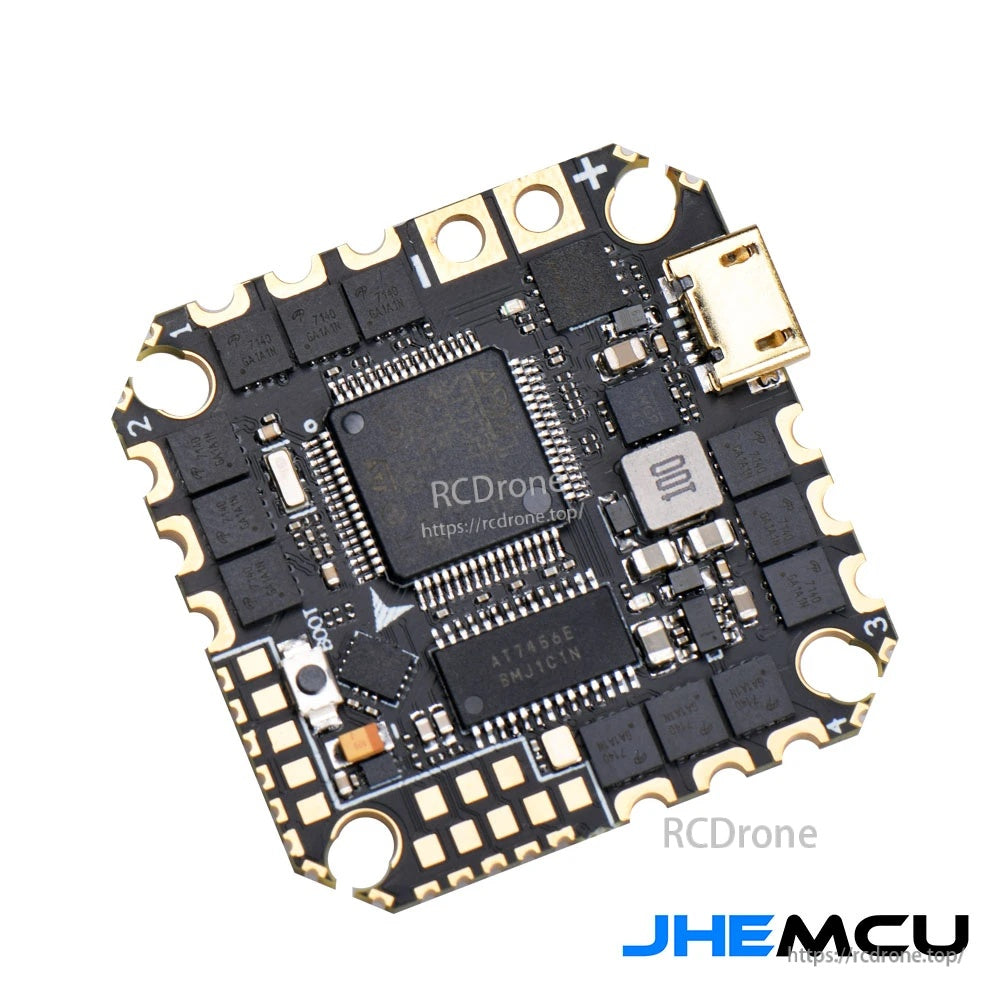

Onboard AT7456E OSD und mehrere UARTs bieten flexible Verdrahtungsmöglichkeiten für Empfänger und Peripheriegeräte für moderne FPV-Setups.

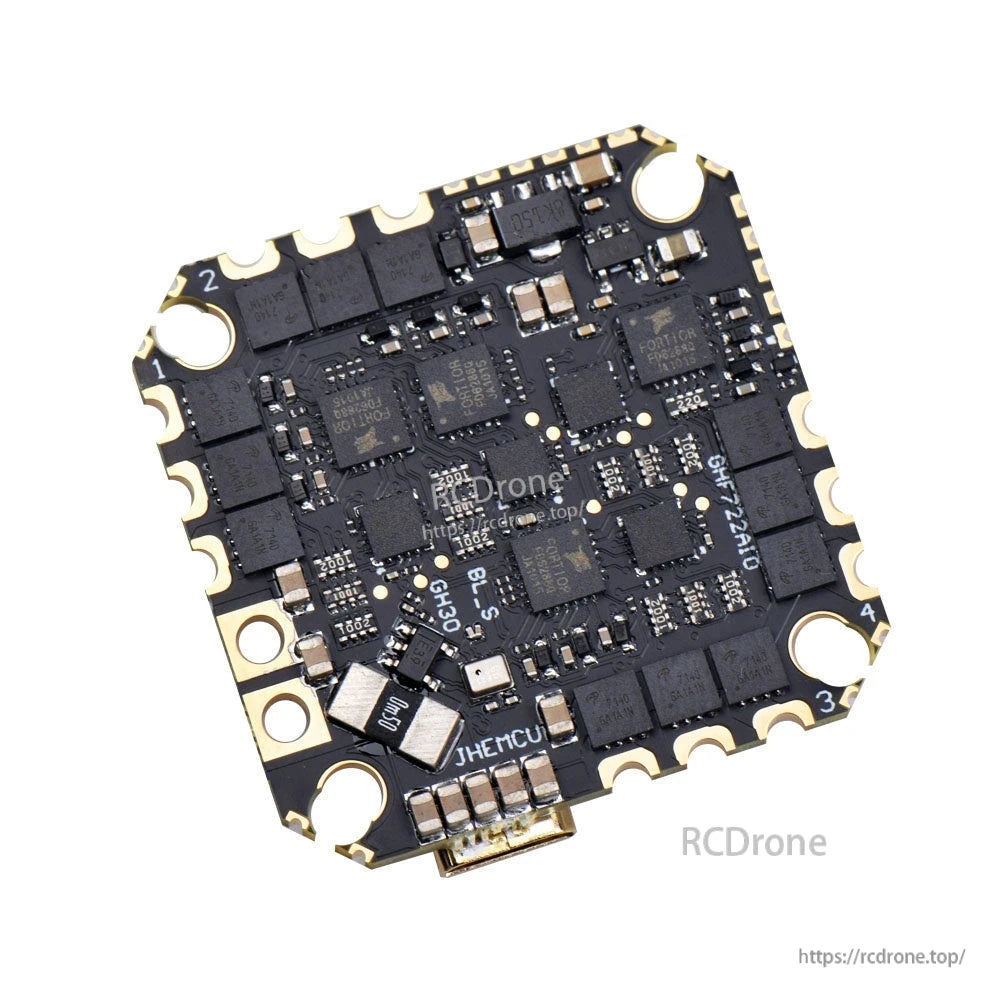

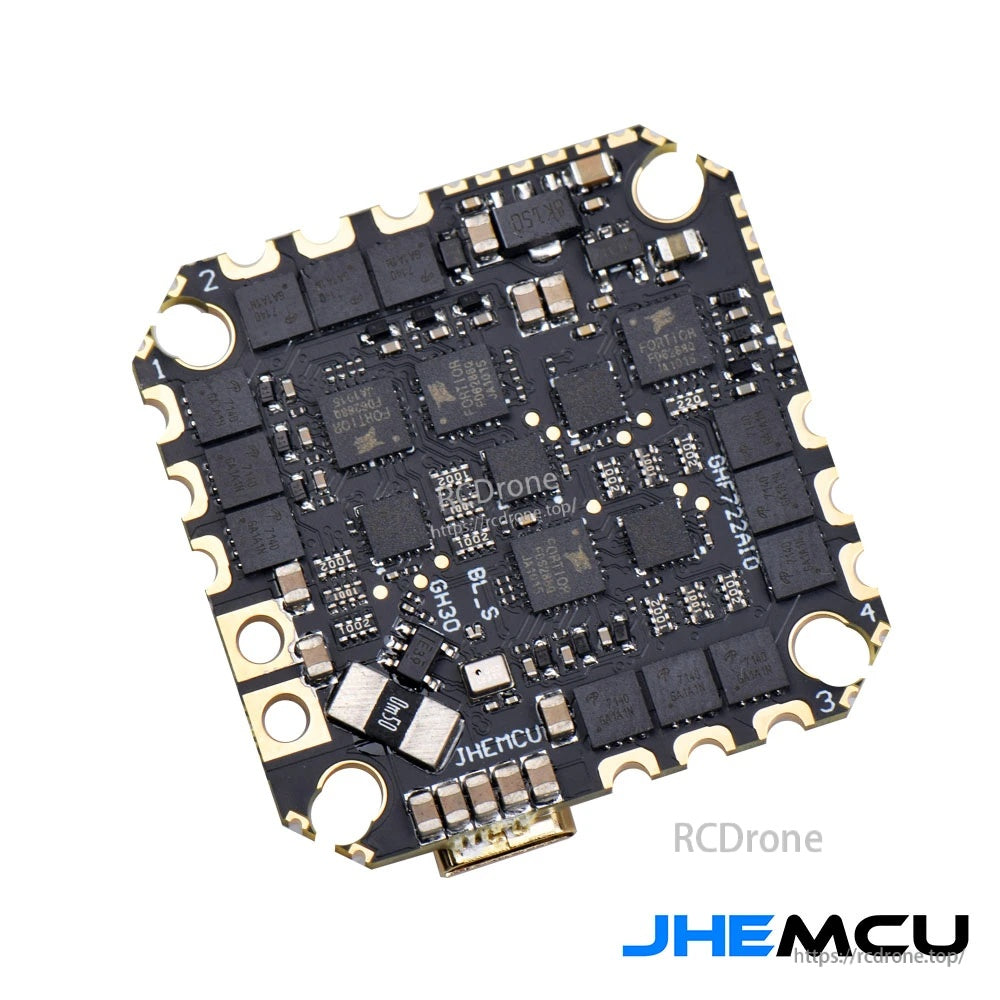

Das saubere Edge-Pad-Layout hält Motorleitungen, Strom- und Signalverdrahtung in engen Rahmen ordentlich.

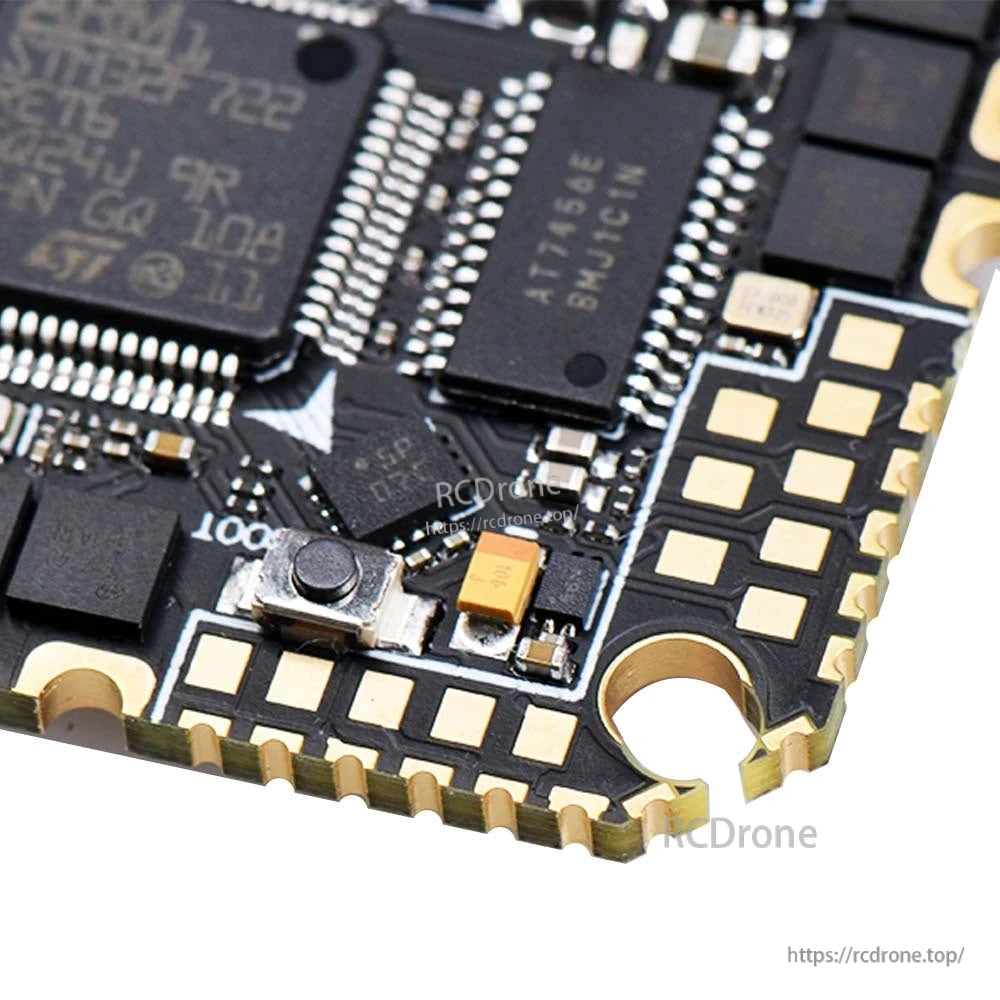

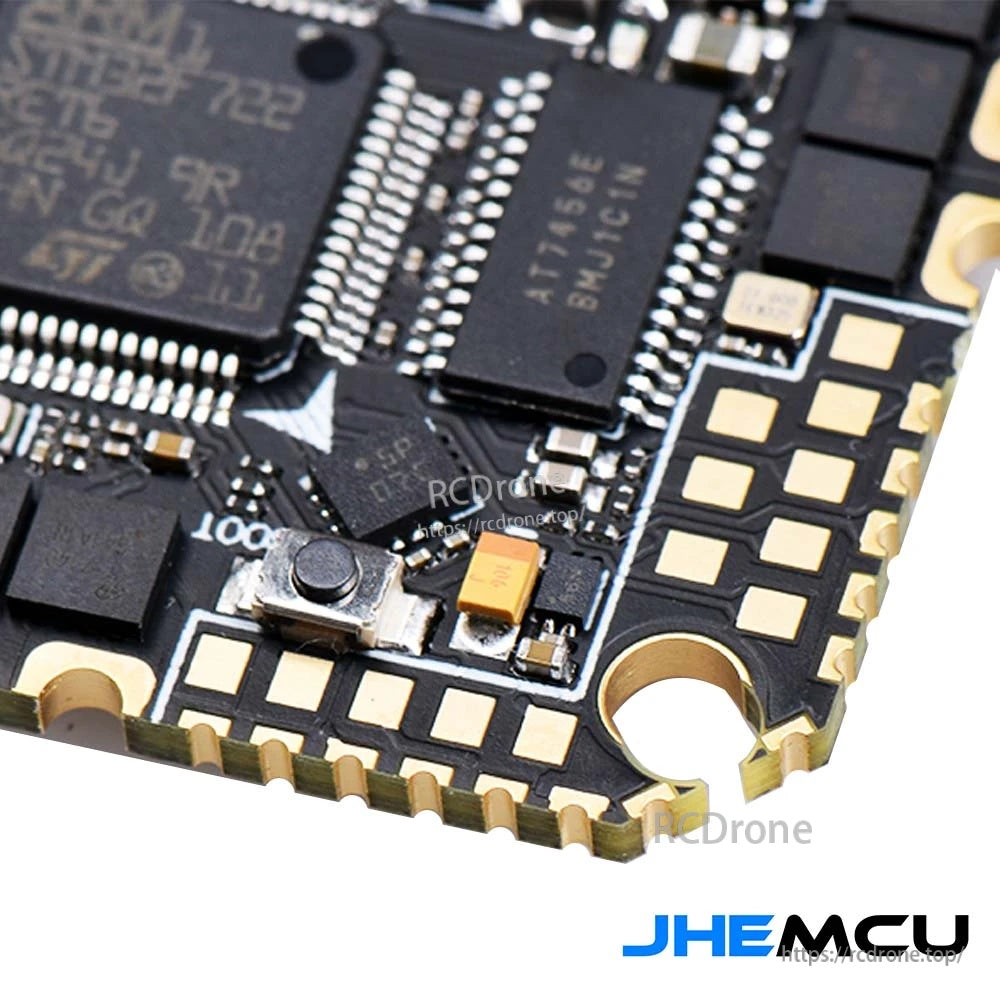

Ein dedizierter DFU-Button macht das Flashen der Firmware und die Wiederherstellung während der Betaflight-Einrichtung schneller.
Die Box enthält ein XT60-Kabel, eine TVS-Platine, einen 470µF-Kondensator, 14AWG-Draht und Montagematerial, um den Stromaufbau abzuschließen.
Der Verdrahtungsplan deckt gängige Empfänger (CRSF/SBUS/IBUS/DSM), digitale HD VTX-Verbindungen und 5V-betriebene Buzzer/LED-Pads ab.
