JHEMCU GHF745AIO-40A F745 3-6S AIO Flugcontroller mit 40A BLHeli-32 32-Bit ESC für FPV
JHEMCU GHF745AIO-40A F745 3-6S AIO Flugcontroller mit 40A BLHeli-32 32-Bit ESC für FPV
JHEMCU
Verfügbarkeit für Abholungen konnte nicht geladen werden
Übersicht

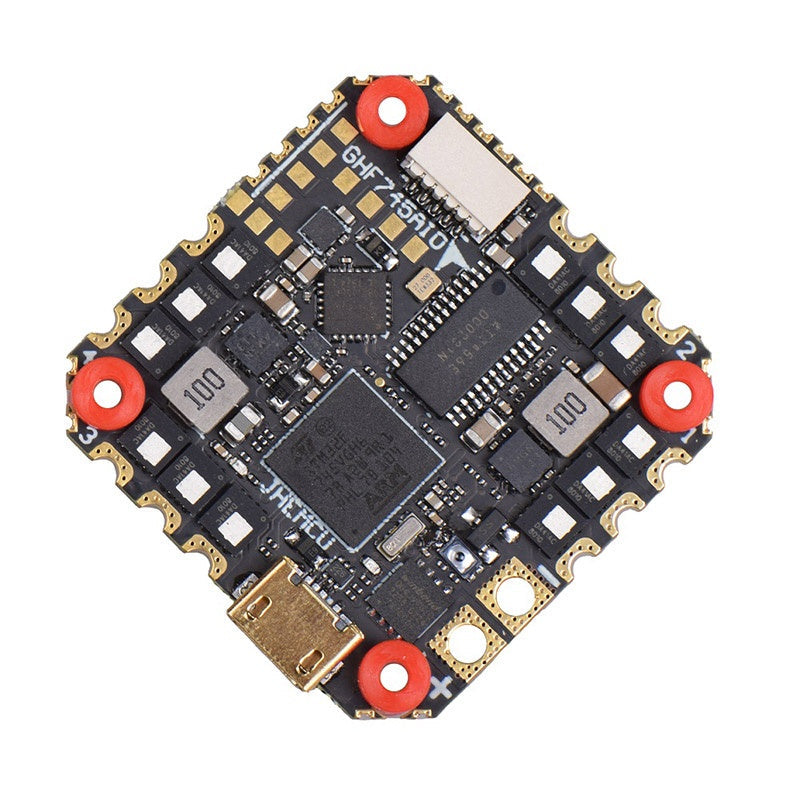

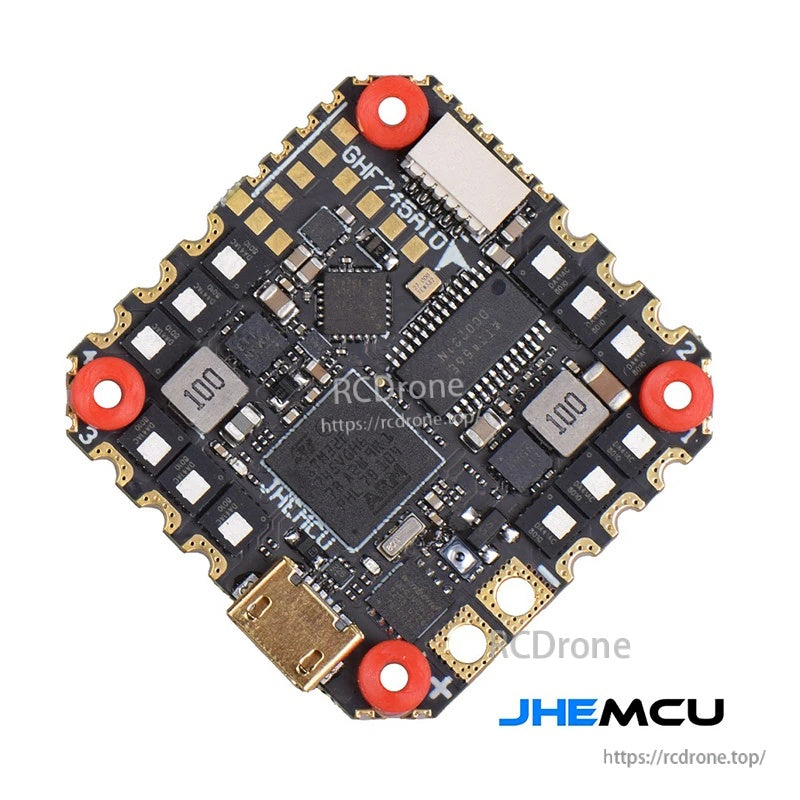

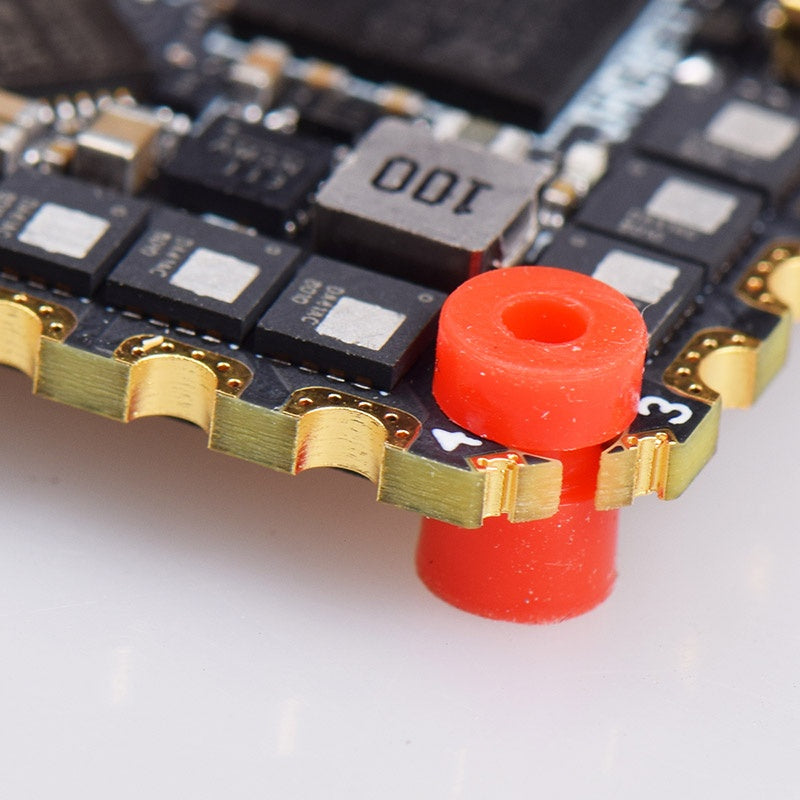

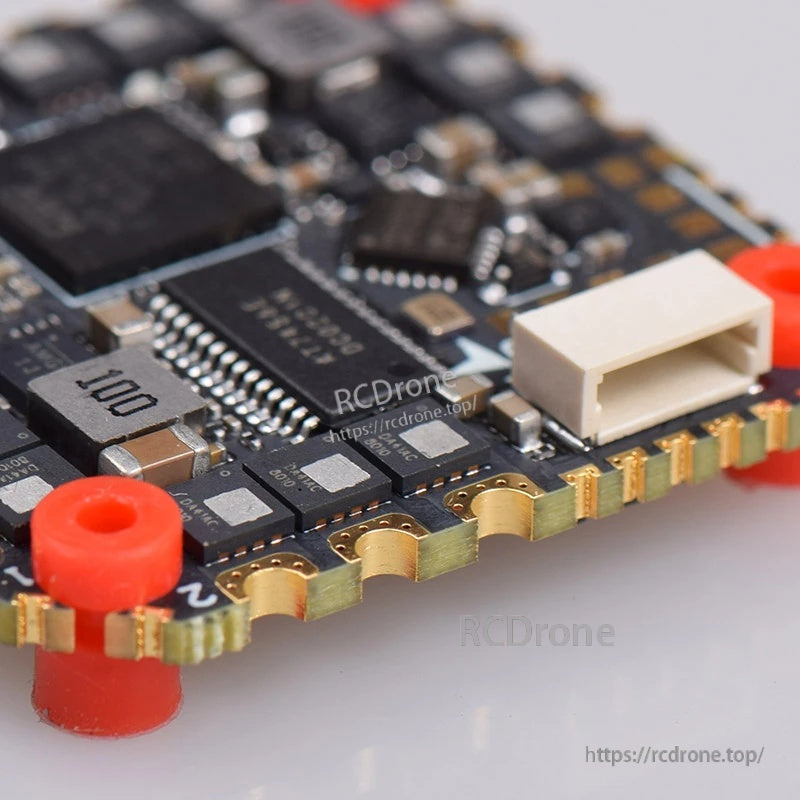

Der JHEMCU GHF745AIO-40A ist ein AIO-Flugcontroller mit einem integrierten 40A 32-Bit ESC, der auf einem STM32F745 MCU für FPV-Multirotor-Bauten basiert. Er verfügt über ein integriertes OSD, einen MPU6000-Gyrosensor, Micro-USB-Konnektivität und integrierte Strom-/IO-Funktionen, die darauf abzielen, kompakte Installationen zu vereinfachen.
Hauptmerkmale

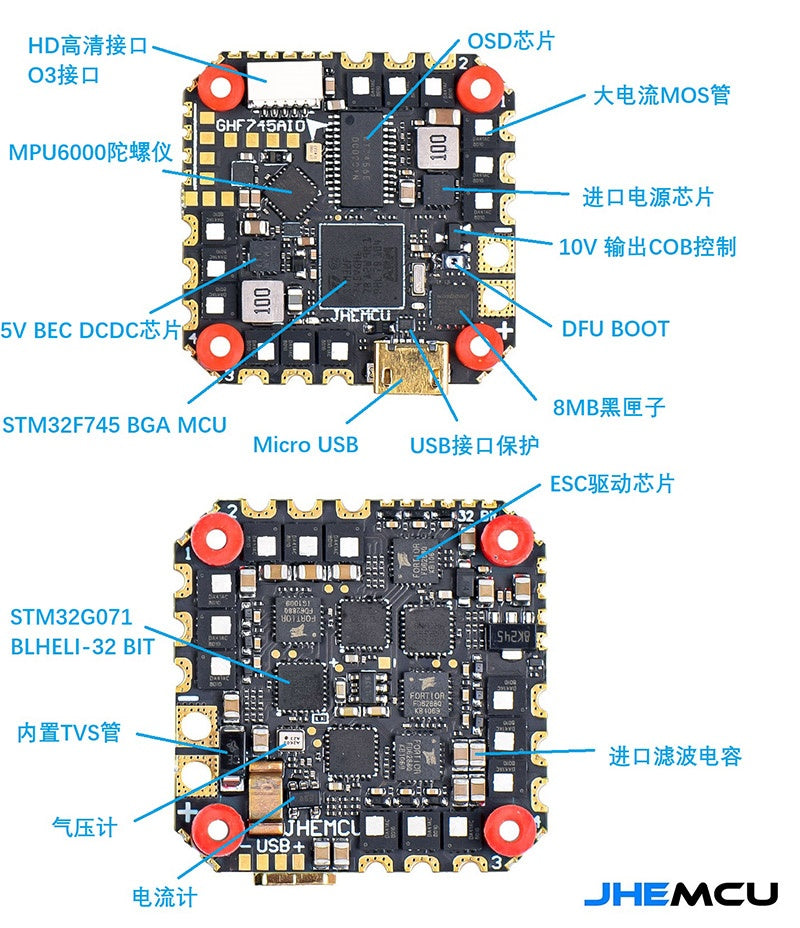

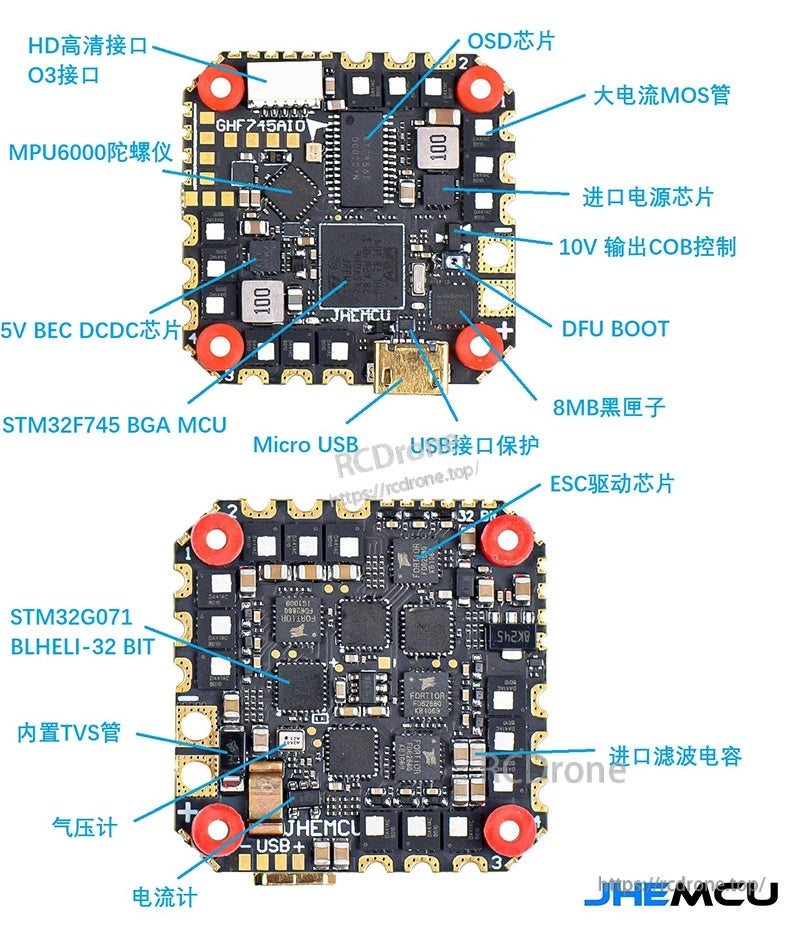

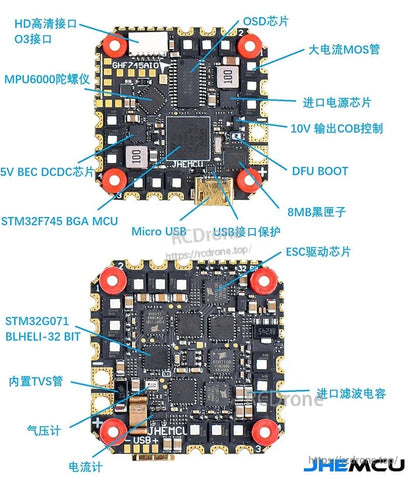

- Flugcontroller MCU: STM32F745 (BGA)
- Gyroskop: MPU6000
- OSD-Chip an Bord
- Blackbox: 8MB interner Speicher
- Integrierter ESC: 32-Bit (BLHeli-32), ESC MCU beschriftet STM32G071
- Stromversorgungsmerkmale auf dem Board beschriftet: 5V BEC (DCDC) und 10V Ausgang
- HD-Schnittstelle beschriftet für O3 (HD / O3-Port)
- DFU BOOT Pad/Funktion beschriftet
- USB-Schnittstellenschutz beschriftet
- Zusätzliche beschriftete Komponenten/Funktionen: integrierte TVS, Stromsensor, Barometer, importierter Filterkondensator, Hochstrom-MOS

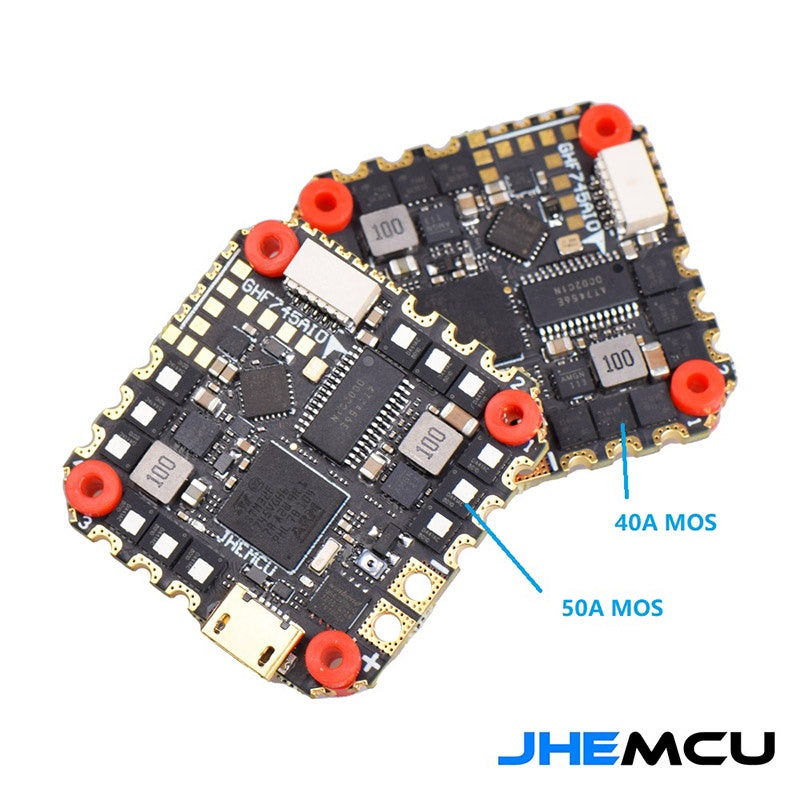

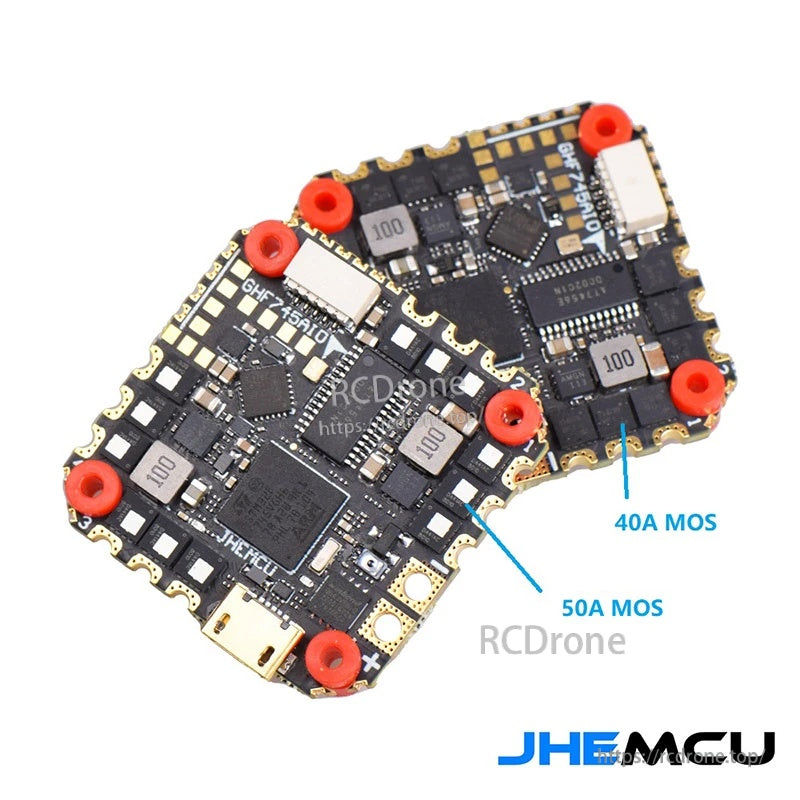

- Variantenkontext: Bilder zeigen 40A MOS und 50A MOS Versionen (dieser Listentitel ist die 40A Version)
Technische Daten
| Marke | JHEMCU |
| Modell | GHF745AIO-40A |
| Produktart | AIO Flugcontroller mit integriertem ESC |
| Flugsteuerungs-MCU | STM32F745 (BGA) |
| Gyroskop | MPU6000 |
| OSD | OSD-Chip an Bord |
| Blackbox-Speicher | 8MB |
| ESC-MCU | STM32G071 |
| ESC-Firmware/Architektur (beschriftet) | BLHeli-32 / 32-Bit |
| ESC-Strom (Auflistungstitel) | 40A |
| MOS-Optionen (Variantenkontext) | 40A MOS / 50A MOS |
| Eingangsbatterie (Auflistungstitel) | 3-6S |
| Eingangsbatterie (Schaltplanbeschriftung) | 2-6S LiPo-Batterie |
| BEC / Stromausgangsbeschriftungen | 5V BEC (DCDC), 10V-Ausgang |
| USB | Micro USB |

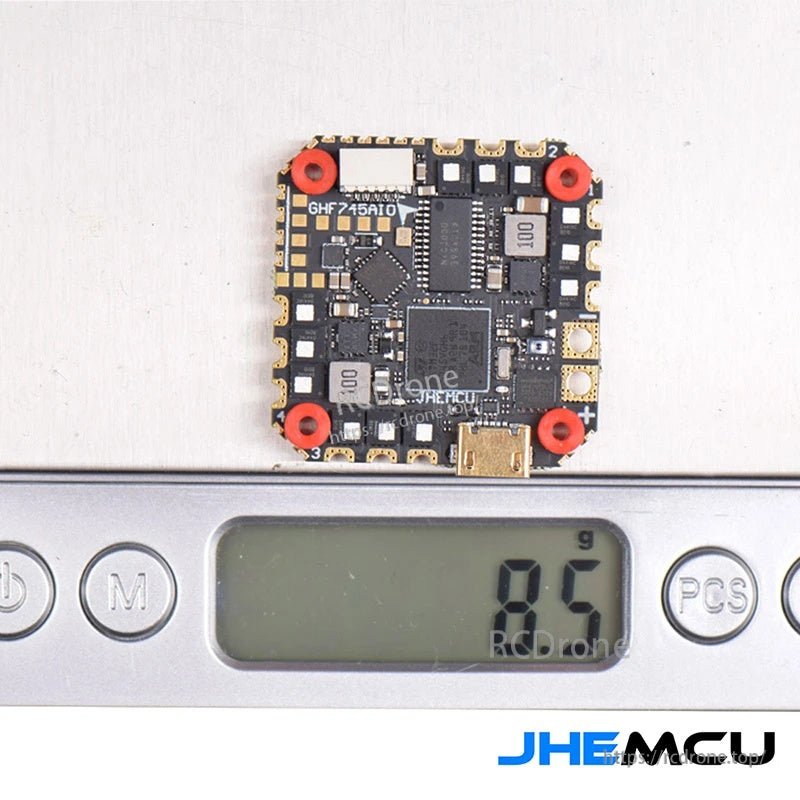

| Gemessenes Gewicht (angezeigt) | 8.5 g |

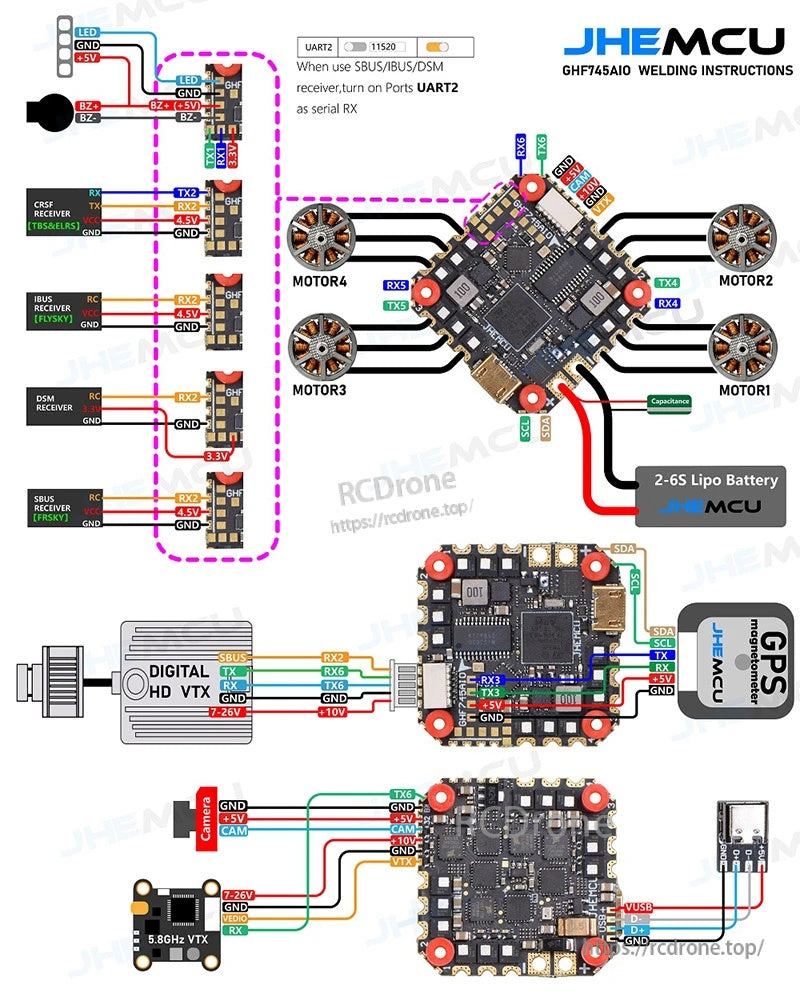

Verdrahtungsnotizen (aus dem bereitgestellten Verdrahtungsdiagramm)
- Empfängerhinweis: „Wenn Sie einen SBUS/IBUS/DSM-Empfänger verwenden, aktivieren Sie die Ports UART2 als serielle RX“.
- Beispiele für Empfänger: CRSF-Empfänger (TBS & ELRS), IBUS-Empfänger (FLYSKY), DSM-Empfänger, SBUS-Empfänger (FRSKY).
- Der digitale HD VTX-Verdrahtungsblock ist dargestellt (die Pads sind beschriftet mit SBUS, TX, RX, GND, 7-26V, +10V).
- Der analoge 5.8GHz VTX-Verdrahtungsblock ist dargestellt (die Pads sind beschriftet mit 7-26V, GND, VIDEO, RX).
- Der GPS/Magnetometerblock ist dargestellt mit Pads, die beschriftet sind mit SDA, SCL, TX, RX, +5V, GND.

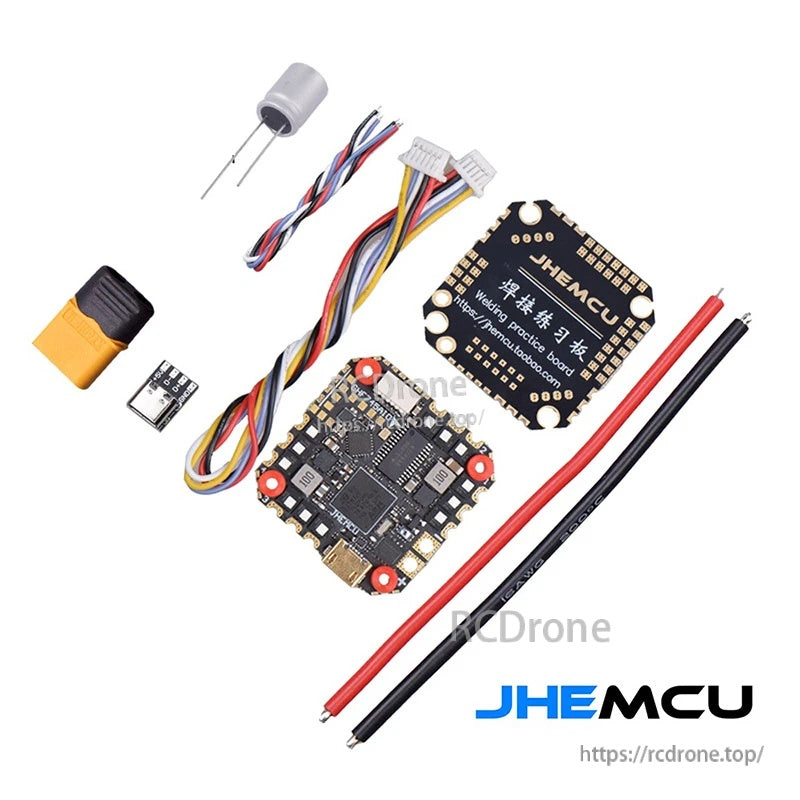

Was ist enthalten
- JHEMCU GHF745AIO Flugsteuerung / AIO ESC-Platine
- Kondensator
- Verdrahtungsbündel (wie geliefert)
- XT30-Stil Stecker (wie geliefert)
- Rote und schwarze Drähte (wie geliefert)
- JHEMCU „Schweißübungstafel“ (Text auf der enthaltenen Tafel sichtbar)
- Kleine Adapter-/Breakout-Platine (wie geliefert)
Für Vorverkaufs-Kompatibilitätsfragen (einschließlich der Wahl zwischen der 40A und 50A Option) kontaktieren Sie [email protected].
Details
Eine kompakte F745-basierte AIO-Platine, die die Flugsteuerung und einen 40A 32-Bit ESC kombiniert, um FPV-Bauten zu vereinfachen.
Wählen Sie die 40A MOS-Version für dieses Angebot; eine 50A MOS-Option ist für Hochstrom-Bauten verfügbar.
Klare Pad-Beschriftung und Onboard-Funktionen—OSD, MPU6000 Gyroskop, 8MB Blackbox, 5V BEC und 10V Ausgang—helfen, die Verdrahtung sauber zu halten.
Das leichte Design eignet sich für kompakte Rahmen, bei denen jedes Gramm zählt.
Das Kit umfasst die AIO-Platine sowie die erforderlichen Kabel und einen Kondensator für eine einfachere Installation.
Die Verkabelungsanleitung behandelt gängige Empfängertypen, digitale/analoge Videoverbindungen und GPS-Pads für typische FPV-Setups.
