JHEMCU F4 NOXE V3 STM32F411 Flugcontroller 20x20, 5V/2,5A & 10V/2A BEC, OSD, Barometer, 16MB

JHEMCU F4 NOXE V3 STM32F411 Flugcontroller 20x20, 5V/2,5A & 10V/2A BEC, OSD, Barometer, 16MB

JHEMCU

$78.58 USD
$78.58 USD
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Vollständige Details anzeigen

Übersicht

Der JHEMCU F411 NOXE V3 ist ein Flugcontroller, der um einen STM32F411 MCU mit integriertem OSD, Barometer, dualen BEC-Ausgängen (5V und 10V) und 16MB Blackbox-Speicher entwickelt wurde. Er verwendet ein 20 x 20 mm Montagemuster (3 mm Löcher) und unterstützt gängige RC-Empfängerprotokolle und ESC-Signaltypen für kompakte FPV-Aufbauten.

Hauptmerkmale

  • MCU: STM32F411CEU6, 100 MHz
  • IMU (Gyro/Akzelerometer): ICM-42688-P
  • OSD: AT7456E
  • Barometer: Ja
  • Blackbox: 16MB
  • Eingangsspannung: 2S–6S (7.4V–26V)
  • 5V BEC: 5V/2.5A (±0.1V)
  • 10V BEC: 10V/2A (±0.1V)
  • Empfängerunterstützung: ELRS (CRSF), TBS (CRSF), SBUS, IBUS, DSM2, DSMX
  • HD-Schnittstelle: Ja
  • UART: UART1, UART2
  • IIC: IIC1
  • LED-Streifen-Unterstützung: Ja
  • Summerunterstützung: 5V aktiver Summer unterstützt
  • ESC-Signalunterstützung: PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600
  • USB: Micro USB
  • Stromanschluss: Ja
  • Spannungssensor: Ja
  • DFU-Taste: Ja

Spezifikationen

Marke JHEMCU
Modell F4 NOXE V3
MCU STM32F411CEU6 / 100 MHz
IMU (Gyro/Accel) ICM-42688-P
OSD AT7456E
Barometer Ja
Blackbox 16MB
Eingangsspannung 2S–6S (7.4V–26V)
5V BEC Ausgang 5V / 2.5A (±0.1V)
10V BEC Ausgang 10V / 2A (±0.1V)
Empfängerprotokolle ELRS (CRSF), TBS (CRSF), SBUS, IBUS, DSM2, DSMX
HD-Schnittstelle Ja
UART UART1, UART2
IIC IIC1
LED-Streifen Ja
Summer Unterstützt 5V aktiven Summer
ESC-Signal PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600
USB Micro USB
Stromanschluss Ja
Spannungssensor Ja
DFU-Taste Ja
Firmware (wie aufgeführt) betaflight_4.3.1 JHEF411.HEX
Größe 27 x 27 x 5 mm
Montage 20 x 20 mm, 3 mm Löcher
Gewicht 4,3 g

Verkabelungshinweise

  • Bei Verwendung von SBUS/IBUS/DSM-Empfängern: UART1 und Serial RX in Ports aktivieren.

Lieferumfang

  • JHEMCU F4 NOXE V3 Flugcontroller
  • Kabel/Verkabelungssätze (2 Stück)
  • Rote Montagegummis (4 Stück)

Für Installationshilfe und Bestellunterstützung kontaktieren Sie [email protected] or besuchen Sie https://rcdrone.top/.

Details

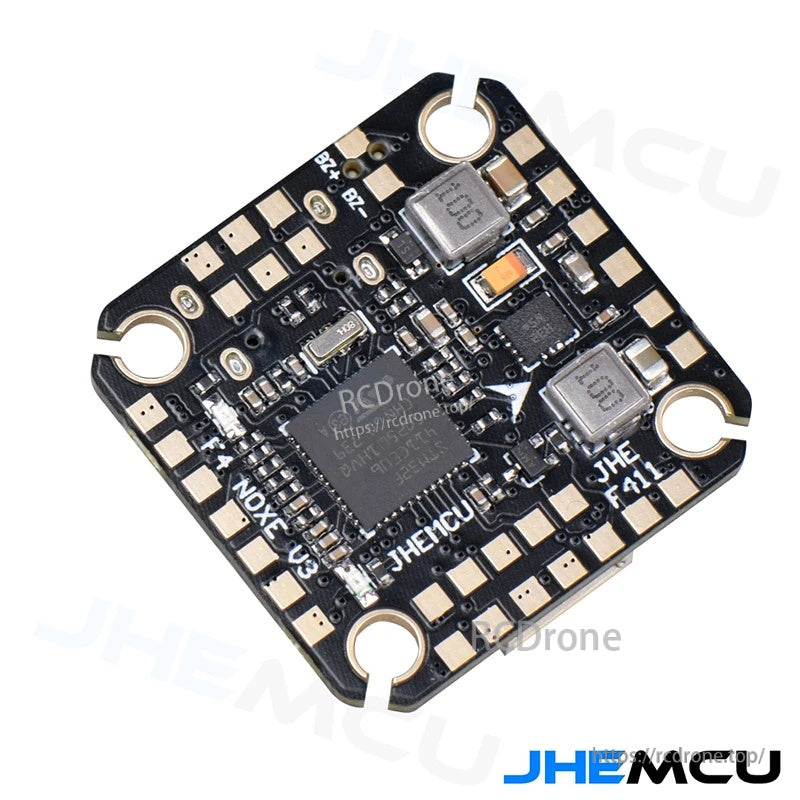

JHEMCU F4 NOXE V3 STM32F411 flight controller board, top view with solder pads and 20×20 mounting holes

Ein kompakter 20×20 Flugcontroller, der um den STM32F411 MCU für platzbewusste FPV-Stacks gebaut ist.

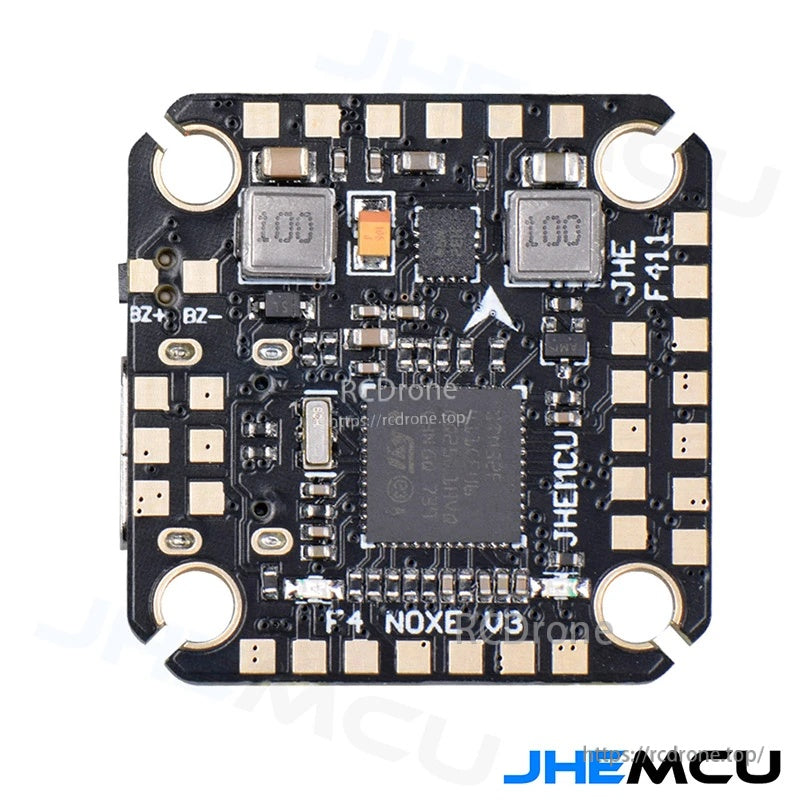

JHEMCU F4 NOXE V3 flight controller close-up showing STM32F411 chip, corner mounting holes, and labeled pads

Zu den integrierten Funktionen gehören Unterstützung für integriertes OSD und mehrere UART-Optionen für gängige Empfängerprotokolle.

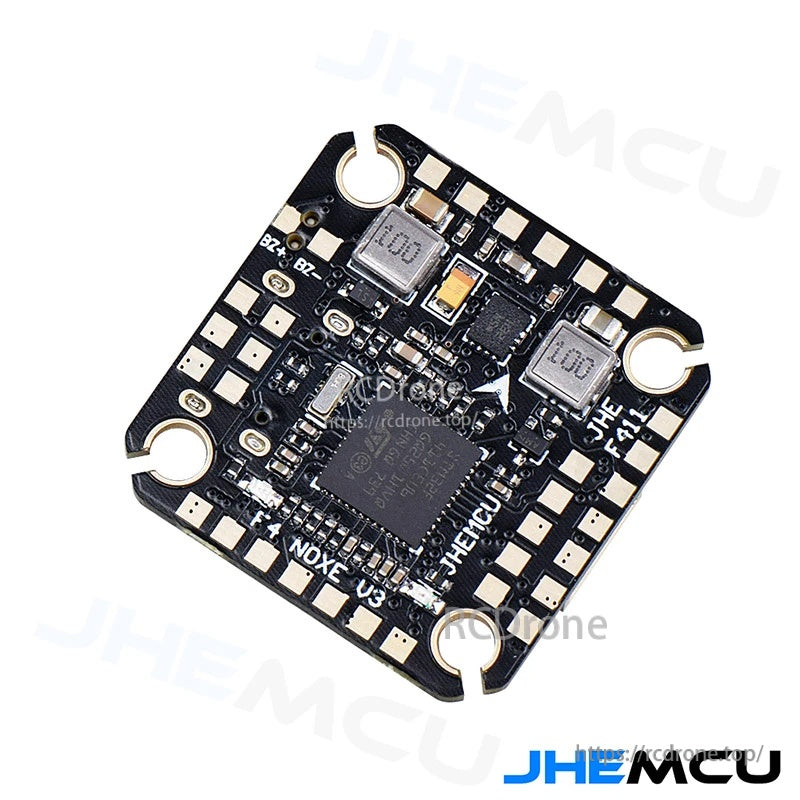

Angled view of the JHEMCU F411 NOXE V3 flight controller highlighting component layout and solder pad access

Das offene Pad-Layout erleichtert das Verlegen von Strom, ESC-Signalen und Peripheriegeräten in engen Aufbauten.

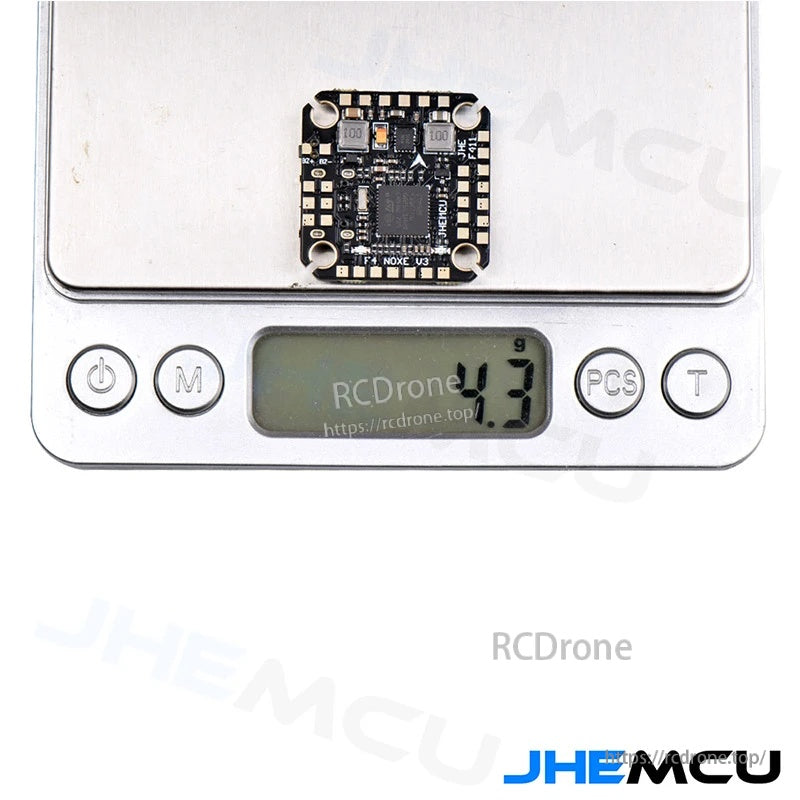

JHEMCU F4 NOXE V3 flight controller on digital scale showing 4.3 g weight

Das leichte Design hilft, das Gesamtgewicht des Aufbaus bei etwa 4,3 g zu halten.

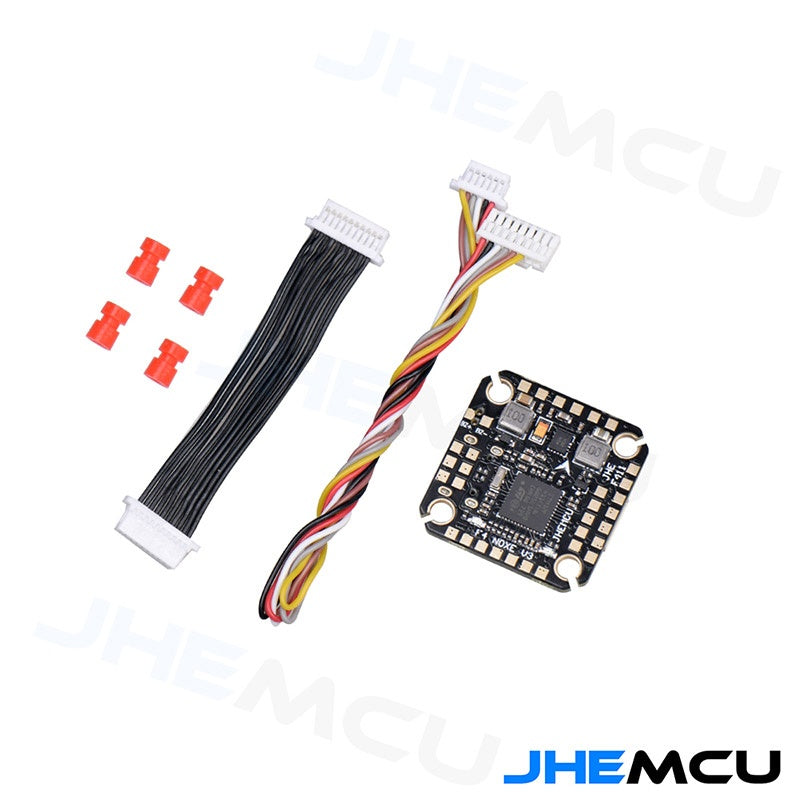

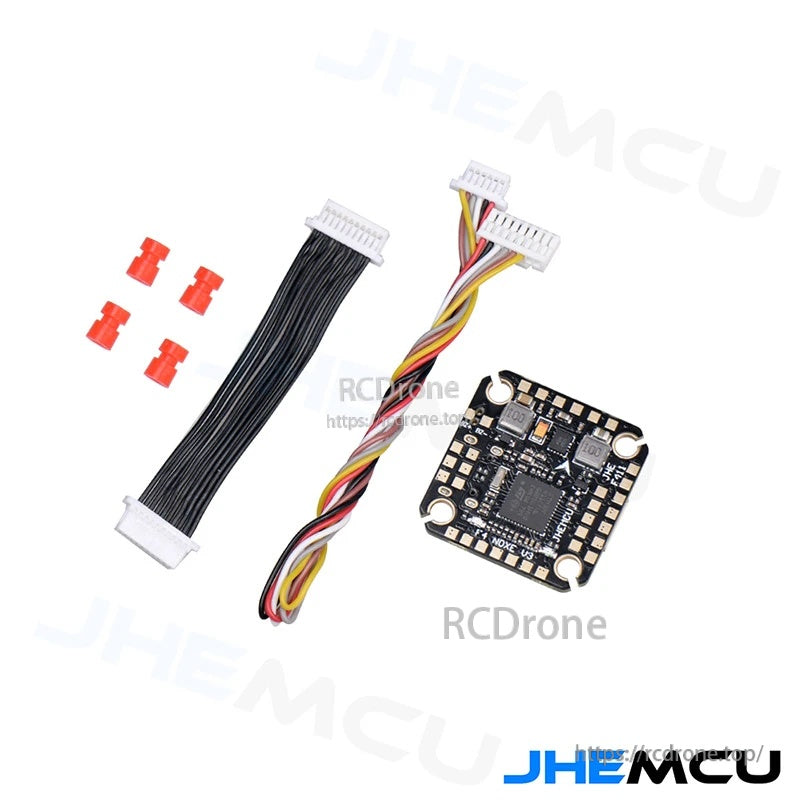

Package contents: JHEMCU F411 NOXE V3 flight controller with two wiring harnesses and four red mounting grommets

Im Lieferumfang enthaltene Hardware deckt die grundlegende Installation ab: Flugcontroller, zwei Kabelbäume und vier weiche Montagegummis.

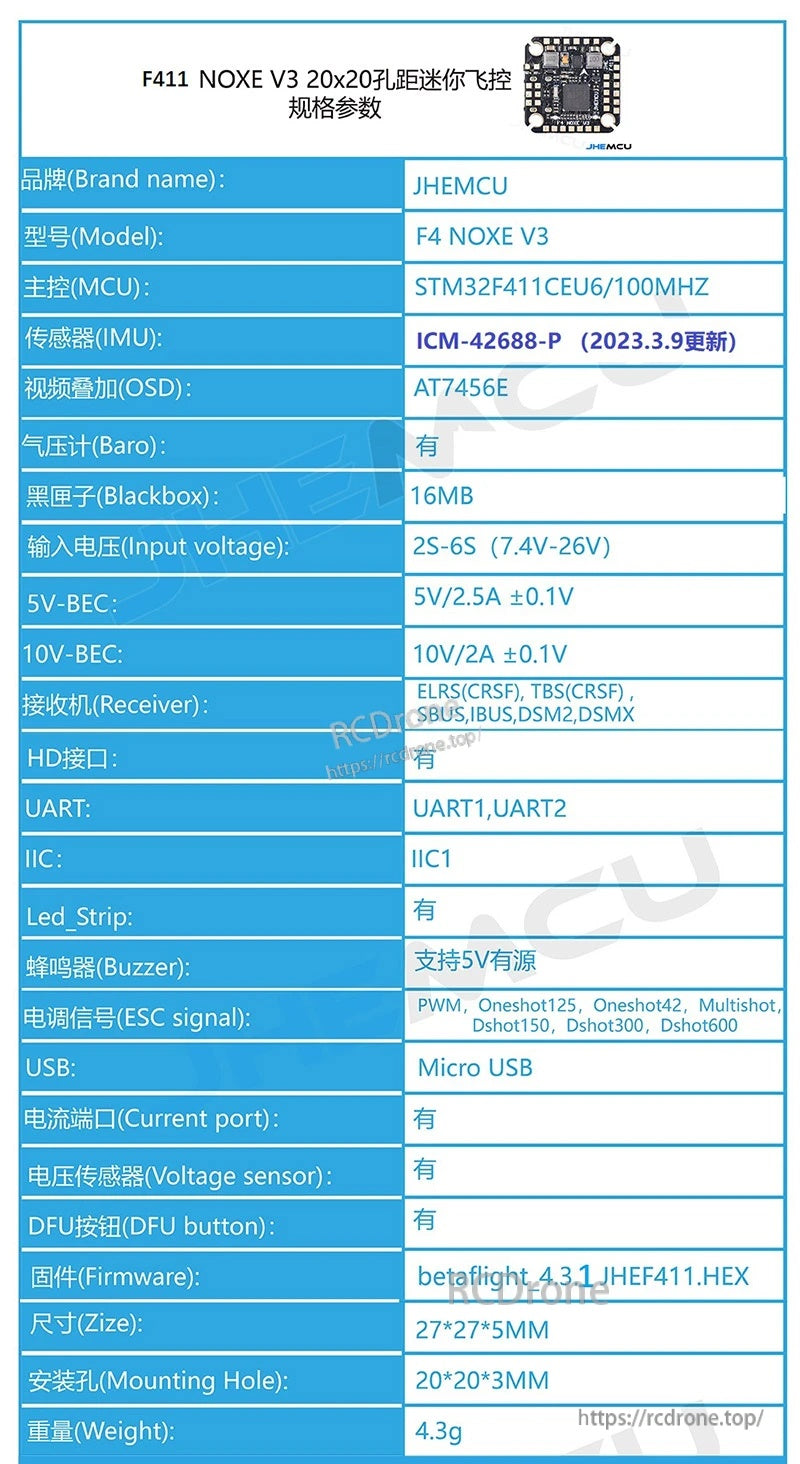

Specification table for JHEMCU F411 NOXE V3 listing STM32F411 MCU, ICM-42688-P IMU, 16MB blackbox, 2S–6S input

Wichtige Spezifikationen auf einen Blick: 2S–6S Eingang, 16MB Blackbox, ICM-42688-P Gyro, plus 5V und 10V BEC-Ausgänge.

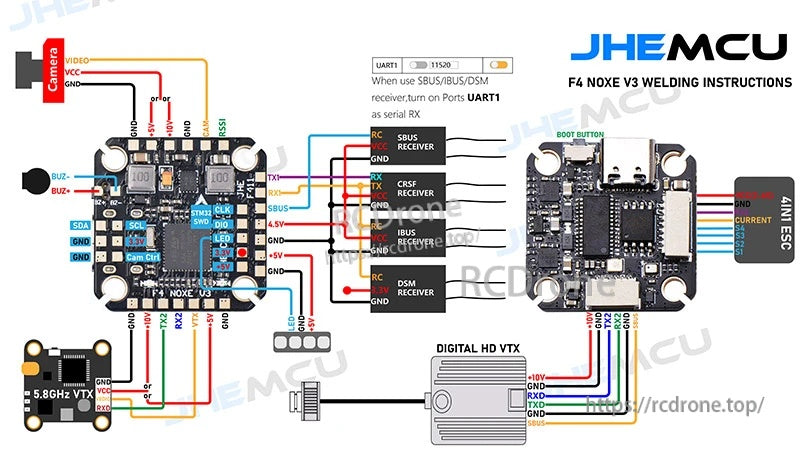

Wiring diagram for JHEMCU F4 NOXE V3 showing pad map and connections for receiver, VTX, camera, and ESC signals

Ein klarer Verdrahtungsplan für typische Aufbauten, einschließlich Empfängereingang, VTX/Kamera-Stromversorgung und ESC-Signalführung.
