• JHEMCU RuiBet 60A/65A 3-6S BLHeli_S 4-in-1 ESC top view PCB with solder pads and 4 mounting holes
  • 4-in-1 drone ESC board close-up showing corner motor pads, mounting holes, and white connector header
  • JHEMCU RuiBet 60A/65A 4-in-1 ESC size diagram showing 44.4mm width, 43mm height, 30.5mm hole spacing

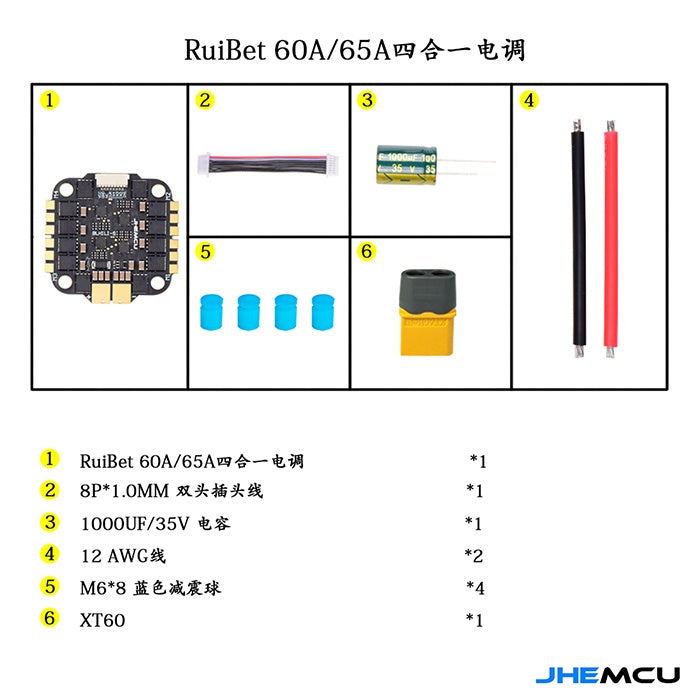

  • Package contents for RuiBet 60A/65A 4-in-1 ESC: capacitor, signal cable, power leads, heatshrink, XT60
1 4

JHEMCU RuiBet 60A/65A 3-6S BLHeli_S 4-in-1 ESC DSHOT600 für Quadrocopter, Stromsensor

JHEMCU RuiBet 60A/65A 3-6S BLHeli_S 4-in-1 ESC DSHOT600 für Quadrocopter, Stromsensor

JHEMCU

$49.00 USD
$49.00 USD
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
Optionen
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Vollständige Details anzeigen

Übersicht

Der JHEMCU RuiBet 60A/65A ist ein 3-6S BLHeli_S 4-in-1 bürstenloser ESC, der für Multirotor-/Quadcopter-Stromversorgungssysteme entwickelt wurde. Er unterstützt DSHOT600-Steuerung, integriert einen Stromsensor und verwendet ein kompaktes 30,5MM Montagemuster für gängige Flugcontroller-Stapel.

Hauptmerkmale

  • 3-6S Eingangsbereich: 11-27V
  • 60A/65A Dauerstrom pro Kanal (x 4 Kanäle)
  • DSHOT600 Unterstützung
  • BLHELI_S Firmware: J_H_15_REV16_7.HEX
  • Integrierter Stromsensor (kein BEC)
  • Montagemuster: 30,5MM*4MM (30,5MM Abstand mit 4MM Löchern)

Für Hilfe bei der Einrichtung oder Fragen zur Kompatibilität vor dem Verkauf, kontaktieren Sie [email protected] or besuchen Sie https://rcdrone.top/.

Technische Daten

Marke JHEMCU
Modell RuiBet 60A / 65A
Produktname 60A / 65A BLHELI_S 4in1 3-6S bürstenloser ESC
Eingangsspannung 3-6S (11-27V)
Stromstärke 60A/65A x 4 Kanäle
BEC Keine
Stromsensor Ja
Abstand der Montageschrauben 30,5MM/4MM (auch dargestellt als 30,5MM*4MM)
Abmessungen 44,4MM x 43MM
Firmware BLHELI_S J_H_15_REV16_7.HEX
Gewicht 15.5g

Verdrahtung / Pinbelegung (ESC-Signalstecker)

  • Header-Bezeichnungen: VCC, GND, NC, CUR, IN4, IN3, IN2, IN1
  • Typische Verbindungen gezeigt: Signal-Eingänge des Flugcontrollers (IN1-IN4), STROM zum FC-Strom-Eingang und VCC/GND
  • Batterieeingang gezeigt als 3-6S LiPo-Batterie; die Verbindung des Kondensators ist über die Hauptstromleitungen dargestellt

Was ist enthalten

  • RuiBet 60A/65A 4-in-1 ESC x 1
  • 8P*1.0MM doppelseitiges Stecker-Kabel x 1
  • 1000UF/35V Kondensator x 1
  • 12AWG Draht x 2
  • M6*8 blauer Stoßdämpfer (blaue Dämpfungsbälle) x 4
  • XT60 x 1

Anwendungen

  • 3-6S bürstenlose Quadrocopter-/Multirotor-Bauten mit einem 30,5MM Stapelmontagemuster

Details

JHEMCU RuiBet 60A/65A 4-in-1 ESC dimensions with 30.5mm mounting pattern and 44.4×43mm board size

Entwickelt für standardmäßige 30,5×30,5mm Flugcontroller-Stapel, mit einem kompakten Fußabdruck von 44,4×43mm.

Angled top view of RuiBet 60A/65A 3–6S BLHeli_S 4-in-1 ESC with motor pads and power pads

Große goldene Pads erleichtern das Löten von Motorleitungen und der Hauptbatterieversorgung für saubere Quad-Bauten.

Top view of JHEMCU RuiBet 4-in-1 ESC showing M1–M4 motor pad layout and signal connector position

Klare M1–M4 Motorpad-Beschriftungen helfen, die Verkabelung über die Arme Ihres Quadcopters konsistent zu halten.

Close-up of the 4-in-1 ESC PCB showing MOSFET layout, current shunt area, and battery +/− pads

Ein robustes MOSFET-Layout und integrierte Stromsensortechnologie unterstützen Hochstrom-3–6S-Setups.

Top view of BLHeli_S 4-in-1 ESC with current sensor circuitry and main battery solder padsAngled view of JHEMCU 4-in-1 ESC highlighting the 8-pin header connector and corner mounting holesIn-the-box contents for RuiBet 60A/65A 4-in-1 ESC: plug cable, 1000uF capacitor, XT60, wires, damping balls

Das Kit enthält einen XT60, 12AWG Draht, einen 1000µF/35V Kondensator und Montagedämpfer für eine zuverlässige Strominstallation.

Wiring diagram for 3–6S LiPo quadcopter: flight controller to 4-in-1 ESC signals and motors 1–4 connections

Befolgen Sie das Pinout, um FC-Signale (IN1–IN4), Stromausgang und 3–6S-Batterieleitungen in einem ordentlichen Stapel zu verbinden.
