JHEMCU RuiBet 55A 3-6S 4-in-1 ESC BLHeli_S Bluejay J_H_15 DShot600, 30,5mm Montage für FPV Drohne

JHEMCU

$45.00 USD

Sale Ausverkauft

Inkl. Steuern. Versand wird beim Checkout berechnet

Optionen 55A 45A 50A 60A 65A

Anzahl

Vollständige Details anzeigen

Überblick

Der JHEMCU RuiBet 55A 4-in-1 ESC ist ein 3–6S BLHeli_S elektronischer Geschwindigkeitsregler, der für FPV-Drohnenkonstruktionen entwickelt wurde. Er unterstützt DShot600-Signaleingang und integriert Strommessung (CUR-Pad) für kompatible Flugsteuerungen.

Hauptmerkmale

4-in-1 ESC für Quad-Motor FPV-Drohnen (M1/M2/M3/M4 Ausgänge)
Eingangsspannung: 3–6S (11–27V)
BLHeli_S Firmware (Bluejay Ziel J_H_15; Datei vermerkt als BLHELI_S J_H_15_REV16_7.HEX)
Stromsensor-Ausgang: CUR-Pad
Kein BEC (eine externe 5V/9V Versorgung ist erforderlich, wenn der Aufbau es benötigt)

Spezifikationen

Marke	JHEMCU
Serie	RuiBet
Typ	4-in-1 ESC
Dauerstrom	55A * 4
Eingangsspannung	3–6S (11–27V)
BEC	Keiner
Stromsensor	Ja

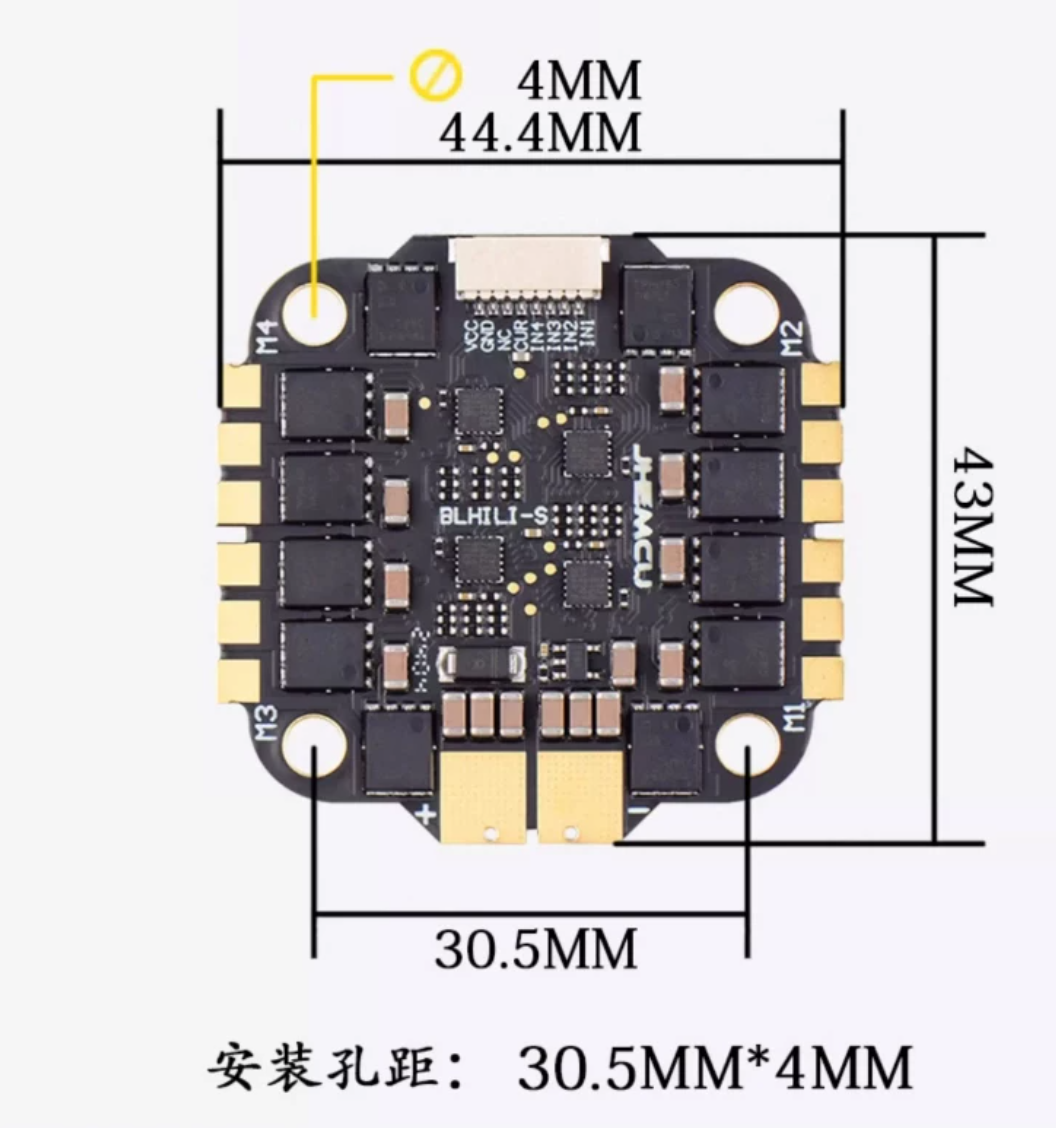

Montagelochabstand	30,5mm / M4 (30,5MM * 4MM)
Platinengröße	39,5 * 41mm
Gewicht	14.5g
Firmware	BLUEJAY J_H_15 (auch aufgeführt als BLHELI_S J_H_15_REV16_7.HEX)
Signalunterstützung (aus dem Produkttitel)	DShot600

Pad / Verkabelungsbeschriftungen

Motorausgänge: M1, M2, M3, M4
Strompads: + und - für 3–6S LiPo-Eingang
Flugsteuerungspads: VCC, GND, CUR, plus M1/M2/M3/M4-Signalpads

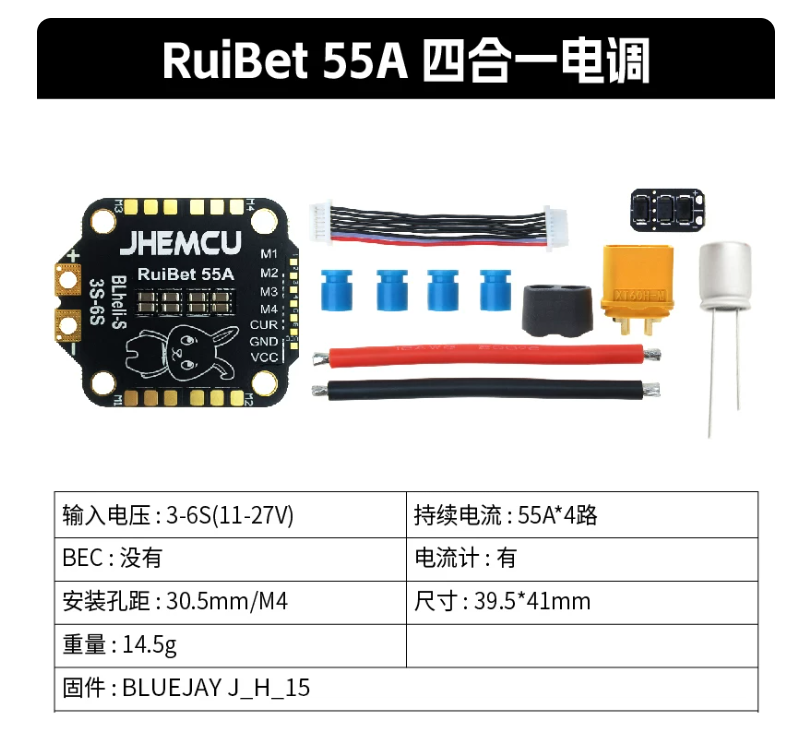

Lieferumfang

JHEMCU RuiBet 4-in-1 ESC-Platine (55A-Version)
Kondensator mit der Aufschrift 1000uF 35V
Stromkabel (rot/schwarz)
ESC-zu-Flugsteuerungskabel/-harness
XT60-Stecker (wie geliefert)
Installationszubehör wie Silikontüllen und Schrumpfschlauch (wie geliefert)

Für Kompatibilitätsprüfungen oder Verkabelungsunterstützung kontaktieren Sie [email protected] or besuchen https://rcdrone.top/.

Variantenreferenz (aus den bereitgestellten Optionswerten / Bildern)

Verfügbare Optionen

45A; 50A; 55A; 60A; 65A

Modell	RuiBet45A	RuiBet55A	RuiBet60A	RuiBet65A
Eingangsspannung	3–6S (11–27V)	3–6S (11–27V)	3–6S (11–27V)	3–6S (11–27V)
Dauerstrom	45A * 4	55A * 4	60A * 4	65A * 4
BEC	Keine	Keine	Keine	Keine
Stromsensor	Ja	Ja	Ja	Ja
Montagelochabstand	30,5MM / M4	30,5MM / M4	30,5MM / 4MM	30.5MM / 4MM
Außenmaß	39.5 * 41MM	39.5 * 41MM	43 * 44.4MM	43 * 44.4MM
Firmware (aufgeführt)	BLHELI_S J_H_15_REV16_7.HEX
Gewicht	14.5g	14.5g	15.5g	15.5g

Details

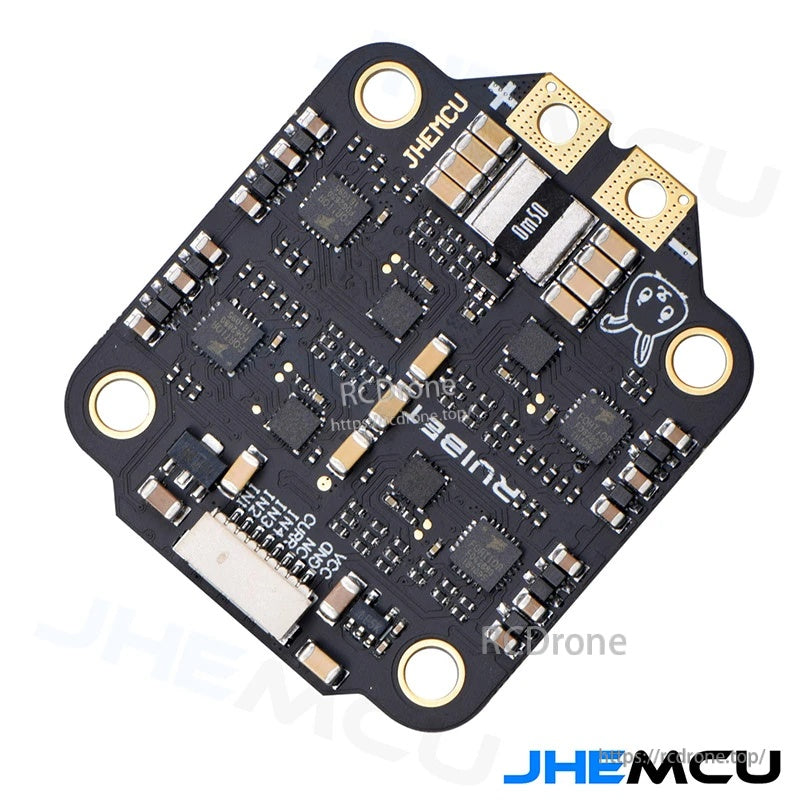

Top-side view of JHEMCU RuiBet 55A 3–6S 4-in-1 FPV drone ESC board with 30.5mm mounting holes

Entwickelt für 3–6S FPV-Bauten, kombiniert der RuiBet 55A 4-in-1 ESC vier Motorkanäle auf einer kompakten, stapelfreundlichen Platine.

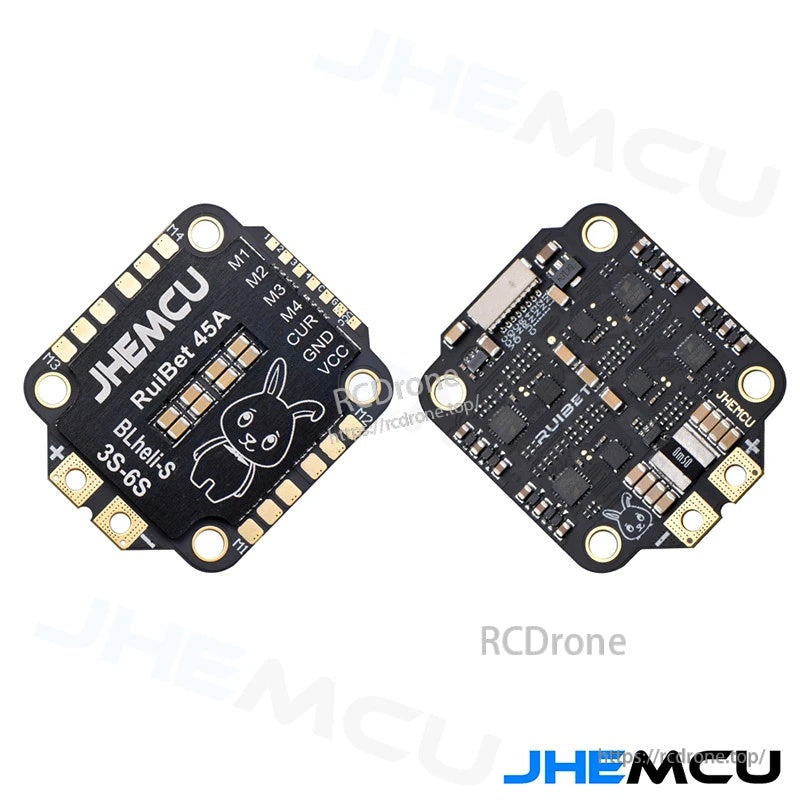

Front and back view of a JHEMCU RuiBet 45A BLHeli_S 3–6S 4-in-1 ESC board with labeled pads

Pad-Beschriftungen für Motorausgänge und Flugsteuerungsverkabelung sind auf der Platine aufgedruckt, um sauberes, zuverlässiges Löten zu beschleunigen.

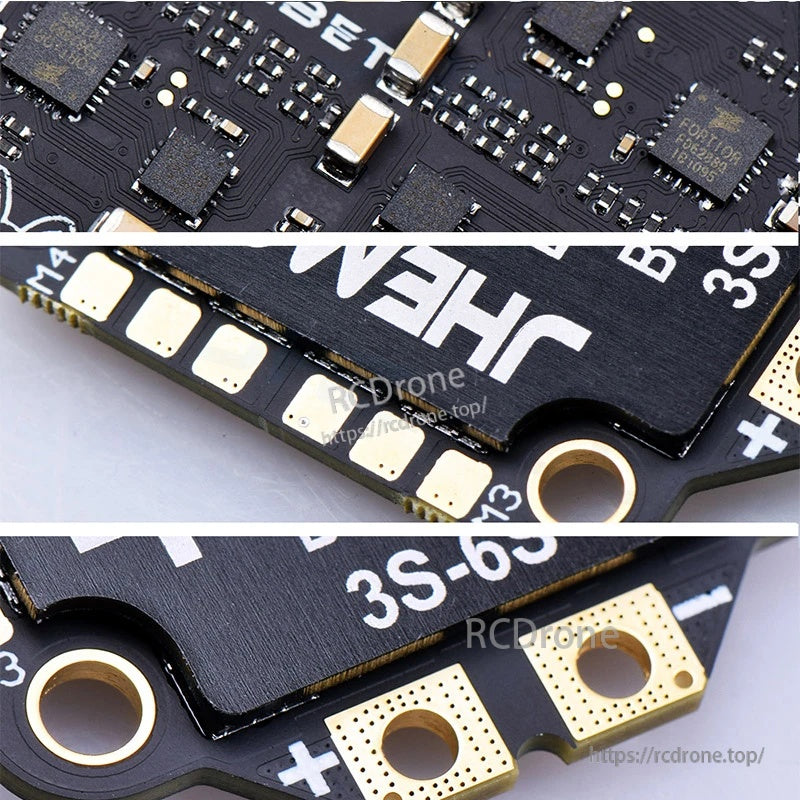

Close-up of ESC solder pads and battery power pads (+/–) with large through-hole connection points

Große Strompads und klar getrennte Randpads erleichtern das Verlegen von Batterieleitungen und Motorkabeln bei engen Bauten.

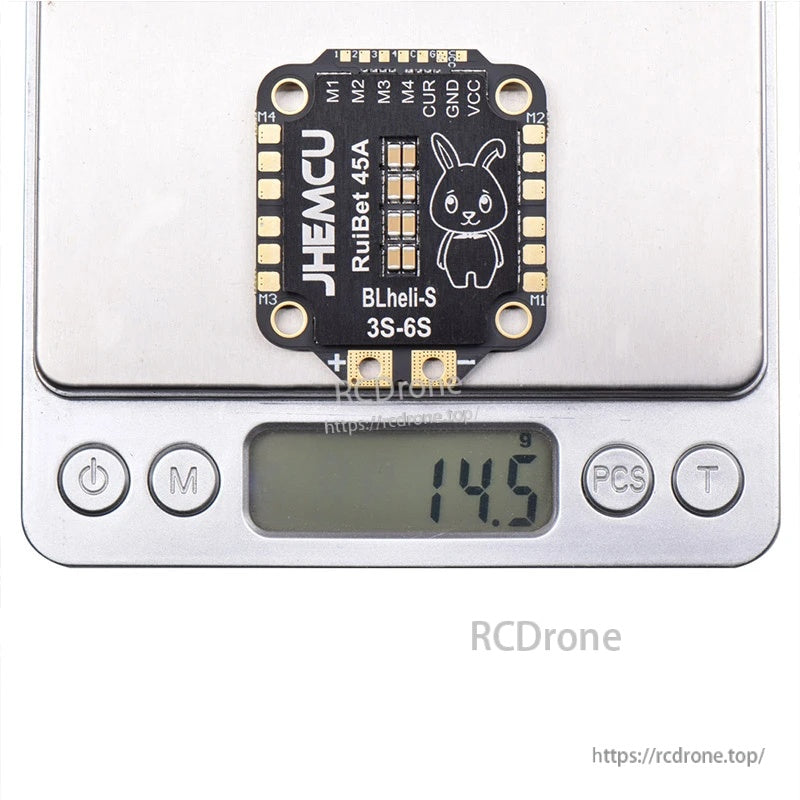

ESC on digital scale reading 14.5g, JHEMCU RuiBet 45A BLHeli_S 3–6S board

Leichtes 4-in-1-Layout hilft, das Gesamtgewicht niedrig zu halten, während die volle 3–6S-Fähigkeit erhalten bleibt.

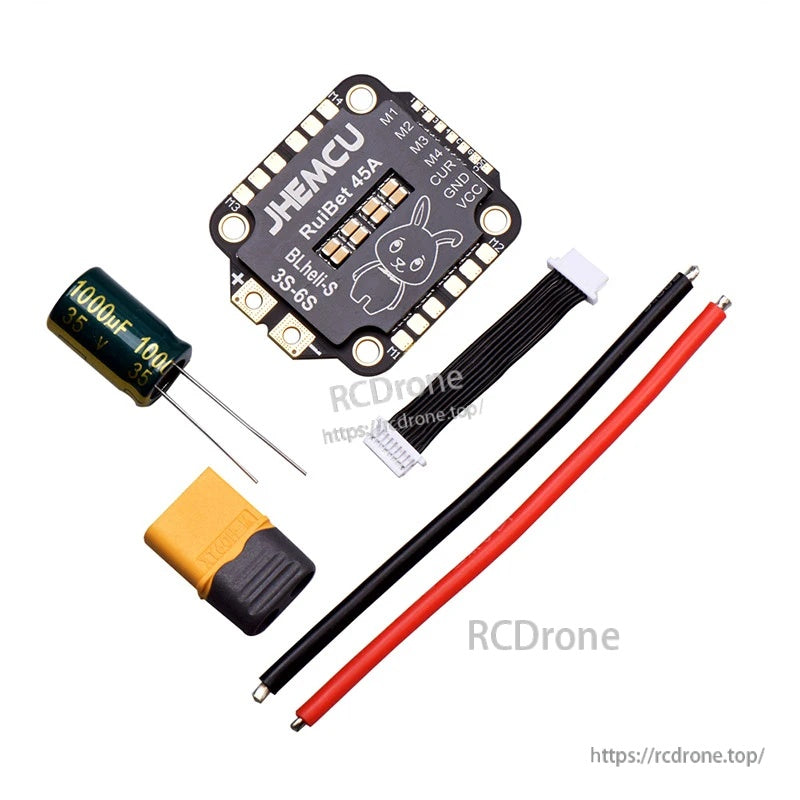

Package contents: RuiBet 45A 4-in-1 ESC, 1000uF 35V capacitor, XT60 lead, power wires and signal harness

Der enthaltene Kondensator, die Verkabelung und der Kabelbaum vereinfachen die Installation; fügen Sie eine externe 5V/9V-Stromversorgung hinzu, wenn Ihr Aufbau BEC-Leistung erfordert.

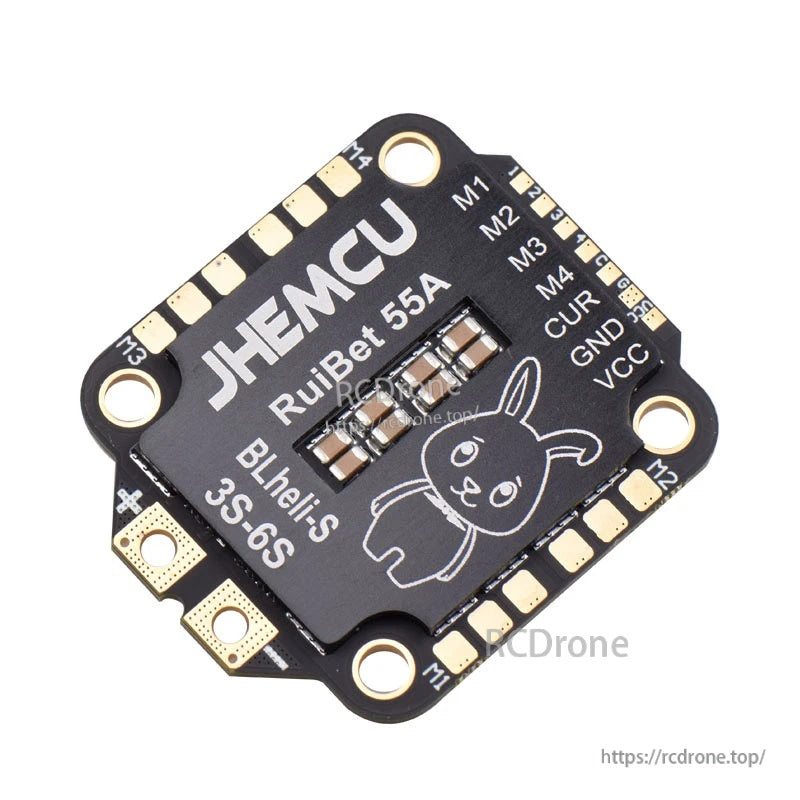

Angled view of JHEMCU RuiBet 55A BLHeli_S 3–6S 4-in-1 ESC with M1–M4, CUR, GND and VCC pads labeled

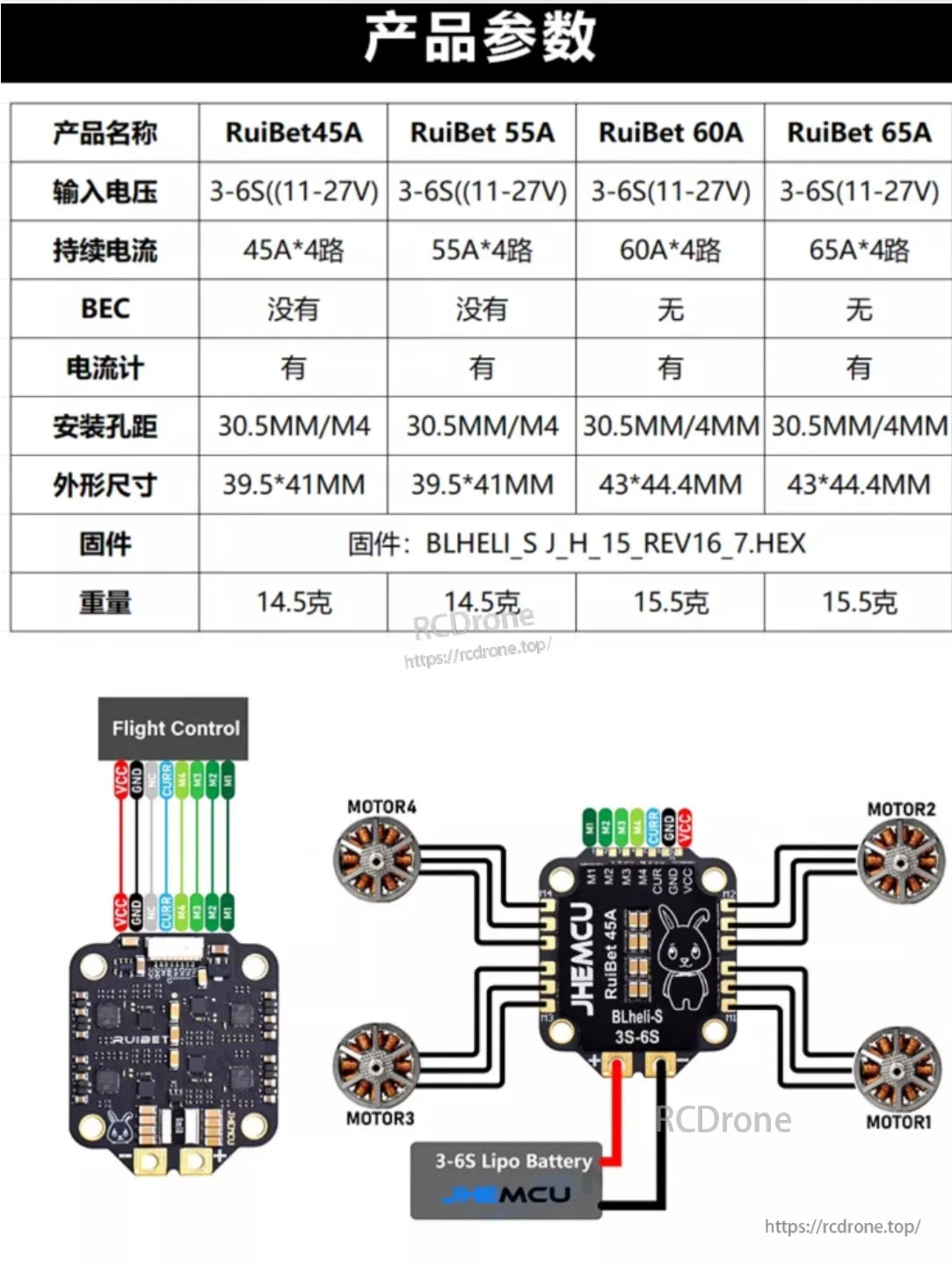

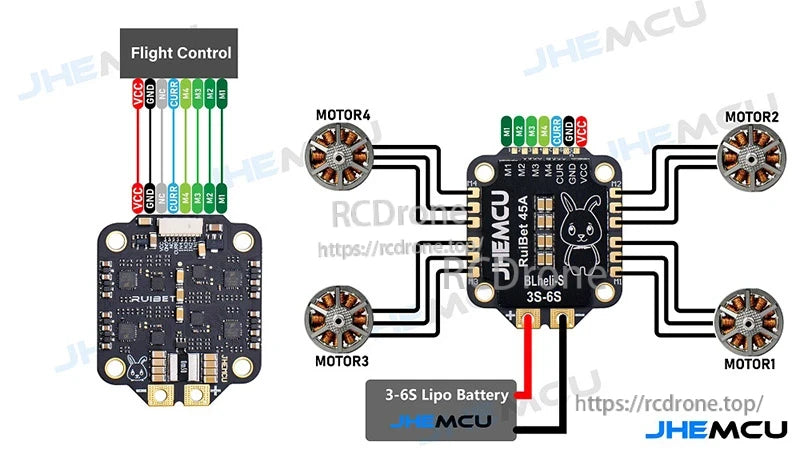

Wiring layout for 4-in-1 ESC to flight controller, four motors, and 3–6S LiPo battery connections

Ein einfacher Verdrahtungsplan verbindet die M1–M4-Motorausgänge, den Batterie +/– Eingang und das CUR-Pad zur Strommessung an kompatiblen Flugsteuerungen.
