JHEMCU Ruibet 2-6S LiPo/LiHv Lithium-Akku-Entlademodul mit Spannungsanzeige, XT30 XT60

JHEMCU Ruibet 2-6S LiPo/LiHv Lithium-Akku-Entlademodul mit Spannungsanzeige, XT30 XT60

JHEMCU

$29.00 USD
$29.00 USD
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Vollständige Details anzeigen

Überblick

Das JHEMCU Ruibet 2–6S Lithium-Batterie-Entlademodul ist dafür ausgelegt, unterstützte Batteriepakete zu entladen, während es die Packspannung misst und anzeigt. Es verfügt über eine integrierte Spannungsanzeige, eine Entladestatus-LED und eine Zellanzahl-Auswahl für den Betrieb von 2S bis 6S.

Hauptmerkmale

  • Misst und zeigt die Batteriespannung an (3-stellige Spannungsanzeige)
  • Eingebaute LED-Entladeanzeige
  • Zwei Betriebsmodi:
    • 3.8V Entlademodus (Standard): entlädt die Batterie auf 3.8V für Langzeitlagerung ohne Nutzung
    • 0V Entladungsmodus: setzen Sie die 2P Jumperkappe ein, um den 0V Entladungsmodus zu aktivieren
  • Unterstützt 2S, 3S, 4S, 5S und 6S Entladung
  • Batterieanschlüsse: XT30 / XT60
  • Onboard-Steuertaste zur Auswahl der entsprechenden Entladespannungsstufe

Spezifikationen

Marke JHEMCU
Serie/Kennzeichnung RUIBET
Produkt Lipo Entlader Modul
Batterieanschluss XT30 / XT60
Unterstützte Batteriezellen 2S - 6S
Anzeigestatus LED
Batterietyp (Modulbeschriftung) Lipo/LiHv
Batterietyp (Anleitungstext) Li-Ionen-Batterie / Lithium-Eisenphosphat-Batterie
Gedruckte Referenzspannungen 7.6V / 11.4V / 15.2V / 19.0V / 22.8V
Gewicht 35.8 g

Entladeleistungsreferenz

Zellen Spannung (V) Strom (A) Leistung (W)
2S 8.4 0.07 0.588
3S 12.6 0.08 1.008
4S 16.8 0.1 1.68
5S 21 0.1 2.1
6S 25.2 0.1 2.52

Lieferumfang

  • LIPO Entladung x1
  • 2P*2.54MM Jumper-Kappe x1

Verwendungsmethode

  1. Bestimmen Sie den Batterietyp und die Zellen, dann drücken Sie den Knopf, um die entsprechende Entladespannungsstufe auszuwählen.
  2. Wenn die LED AN ist, entlädt sich das Modul noch. Wenn die LED AUS geht, ist die Entladung abgeschlossen.

Hinweis: Im 0V-Entlademodus ignorieren Sie den Spannungsanzeigewert, bis die weiße LED erlischt und die Entladung endet.

Für Produktsupport und Bestellhilfe kontaktieren Sie https://rcdrone.top/ oder senden Sie eine E-Mail an [email protected].

Details

JHEMCU Ruibet 2–6S LiPo/LiHv battery discharger module diagram with voltage display, LED, button and jumper

Klare Onboard-Beschriftungen machen die Einrichtung einfach: Wählen Sie 2S–6S, wählen Sie den Entlademodus und überwachen Sie die Packspannung auf dem Display.

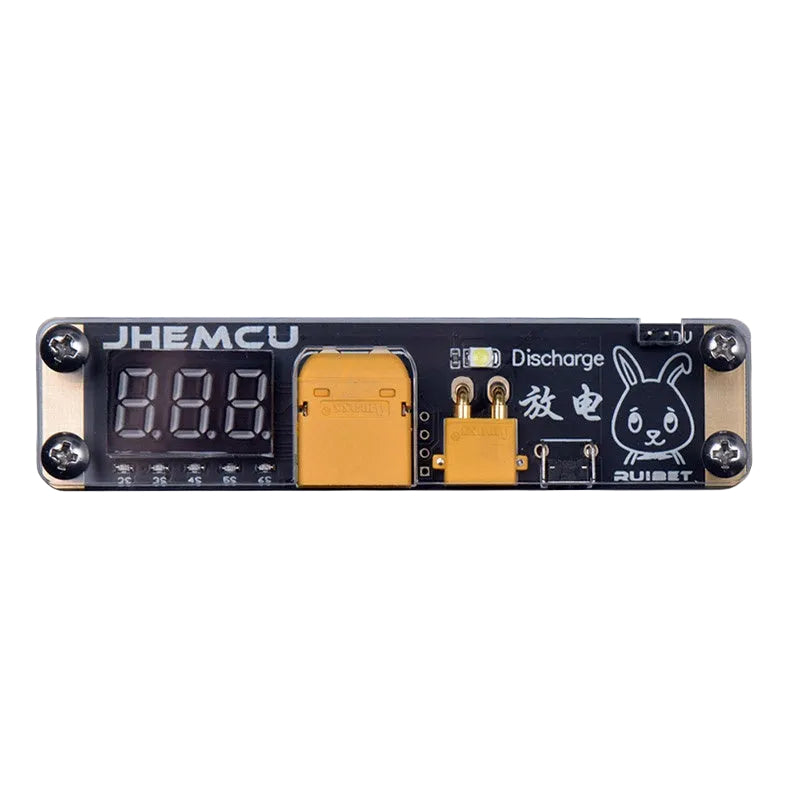

JHEMCU Ruibet 2–6S LiPo/LiHv discharger module with 3-digit voltage display and XT30/XT60 ports

Kompakte Entladeplatine mit integriertem 3-stelligem Spannungsanzeiger und sowohl XT30- als auch XT60-Batterieschnittstellen.

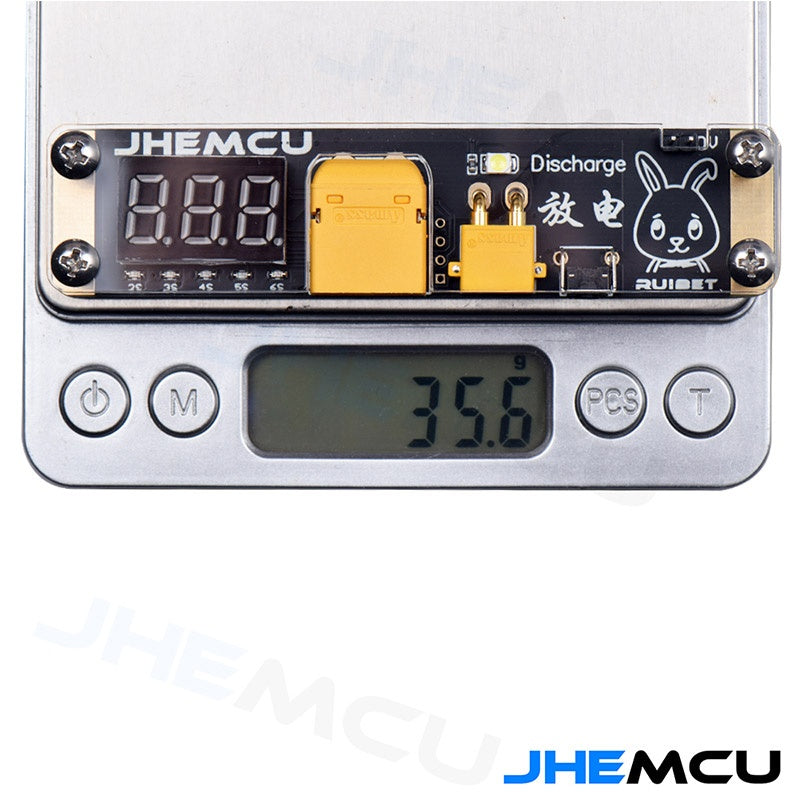

JHEMCU Ruibet discharger module on digital scale, approximately 35.8 g weight reference

Das leichte Design macht es einfach, es in einem Feldkit oder Werkzeugkasten zu verstauen.

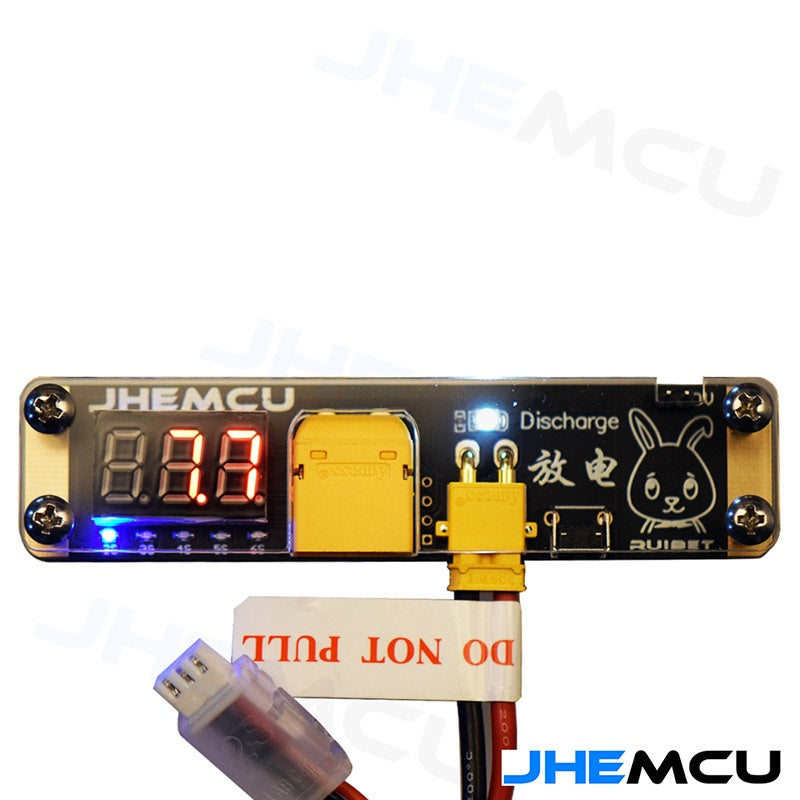

Voltage display lit during discharge with XT60 connected; discharge status LED on

Die Status-LED zeigt das aktive Entladen an, während das Display auf einen Blick eine schnelle Spannungsüberprüfung bietet.

Battery discharger connected with XT30 lead; voltage display reading around 7.7V and discharge LED illuminated

Verwenden Sie die Taste, um das Zielniveau für Ihr Paket auszuwählen, bevor Sie den Entladezyklus starten.

Top and bottom views of Ruibet LiPo discharger module, label lists 2S–6S reference voltages

Aufgedruckte Referenzspannungen auf dem Gehäuse helfen, die korrekte Zellanzahl-Auswahl zu bestätigen.

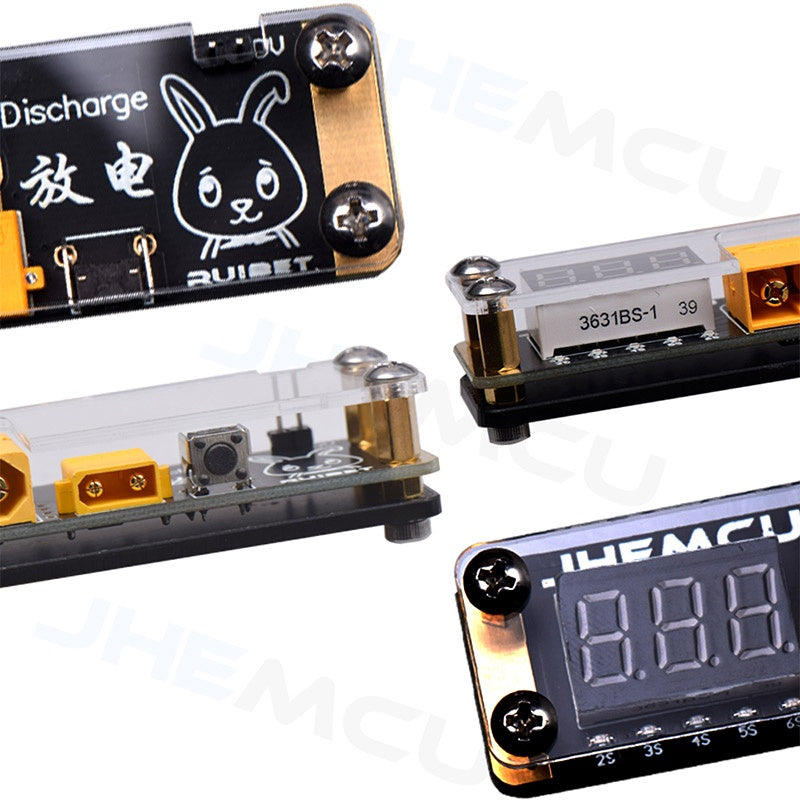

Angled front and back views of the JHEMCU Ruibet discharger module showing connectors and enclosureClose-up details of the discharger: button, jumper pins, XT ports, display and board markingsDischarge power reference table for 2S–6S packs listing voltage, current and wattage

Typischer Entladestrom und Leistung variieren je nach Zellanzahl; beziehen Sie sich auf die Tabelle, wenn Sie die Entladezeit schätzen.
