JHEMCU VTX2W5 5,8G 2,5W VTX Bildübertragungsmodul 40CH mit MIC, Taste, IRC, 7-26V Eingang

JHEMCU VTX2W5 5,8G 2,5W VTX Bildübertragungsmodul 40CH mit MIC, Taste, IRC, 7-26V Eingang

JHEMCU

$49.00 USD
$49.00 USD
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Vollständige Details anzeigen

Übersicht

JHEMCU VTX2W5 ist ein 5.8G Bildübertragungsprodukt (VTX) mit 2.5W Ausgangsleistung und Unterstützung für 40CH Kanäle. Die Platine enthält einen Druckknopf zur Auswahl von Power/Band/Chan und ein integriertes Mikrofon (MIC) zur Audioaufnahme.

Hauptmerkmale

  • 5.8G VTX mit 2.5W ausgewiesener Ausgangsleistung
  • Unterstützung für 40CH Kanäle (ausgewiesen „40CH“)
  • Tastensteuerung für Power/Band/Chan (auf der PCB ausgewiesen)
  • Integriertes Mikrofon (ausgewiesen „MIC“)
  • IRC Steuerpin verfügbar (ausgewiesen „IRC“)
  • Design mit Kühlkörper (wie gezeigt)

Technische Daten

Marke JHEMCU
Modell VTX2W5
Band 5.8G
Kanäle 40CH
Ausgangsleistung 2.5W
Eingangsspannung 7-26V (markiert „EINGANG 7-26V“)
Stecker-Pin-Bezeichnungen +5V, GND, VIDEO, GND, VCC, IRC
Gemessenes Gewicht 7,9 g

Verdrahtung (wie im Diagramm beschriftet)

Wenn OSD des Flugcontrollers erforderlich ist

  • Flugcontroller Video Out → VTX VIDEO
  • Flugcontroller GND → VTX GND
  • Flugcontroller VCC → VTX VCC (EINGANG 7-26V)
  • Flugcontroller TX → VTX IRC

Wenn OSD des Flugcontrollers nicht erforderlich ist

  • Kamera +5V → VTX +5V
  • Kamera GND → VTX GND
  • Kamera Video → VTX VIDEO
  • Flugcontroller VCC → VTX VCC (EINGANG 7-26V)
  • Flugcontroller TX → VTX IRC

Was ist enthalten

  • JHEMCU 2.5W VTX-Platine (5.8G, 40CH)
  • Drahtbaum (wie gezeigt)
  • SMA „Loch“ RF-Pigtail-Kabel (wie gezeigt)

Für Fragen zur Kompatibilität vor dem Verkauf oder Unterstützung nach dem Verkauf, kontaktieren Sie [email protected] or besuchen Sie https://rcdrone.top/.

Details

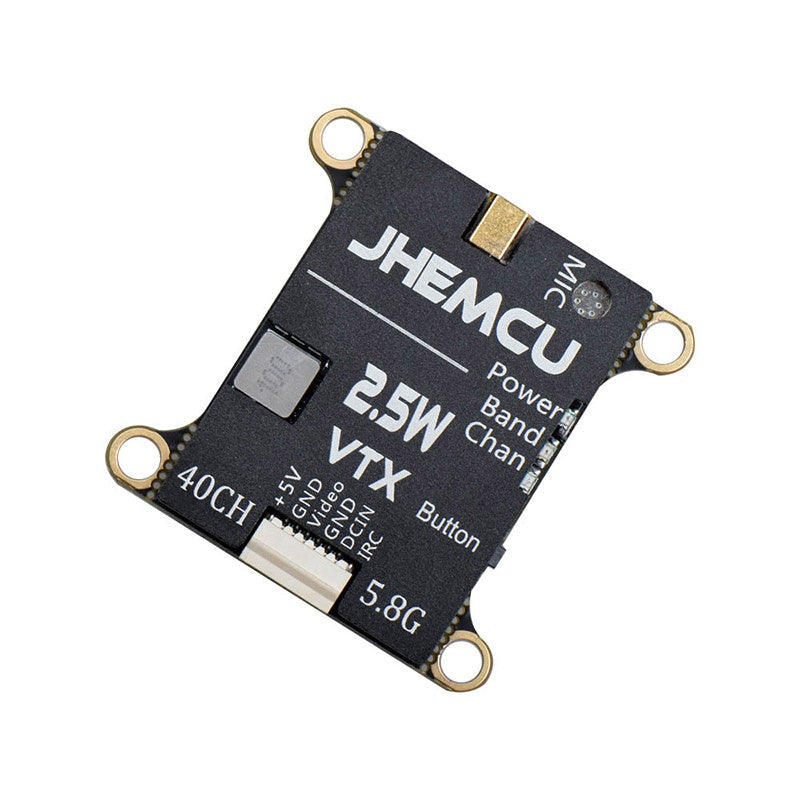

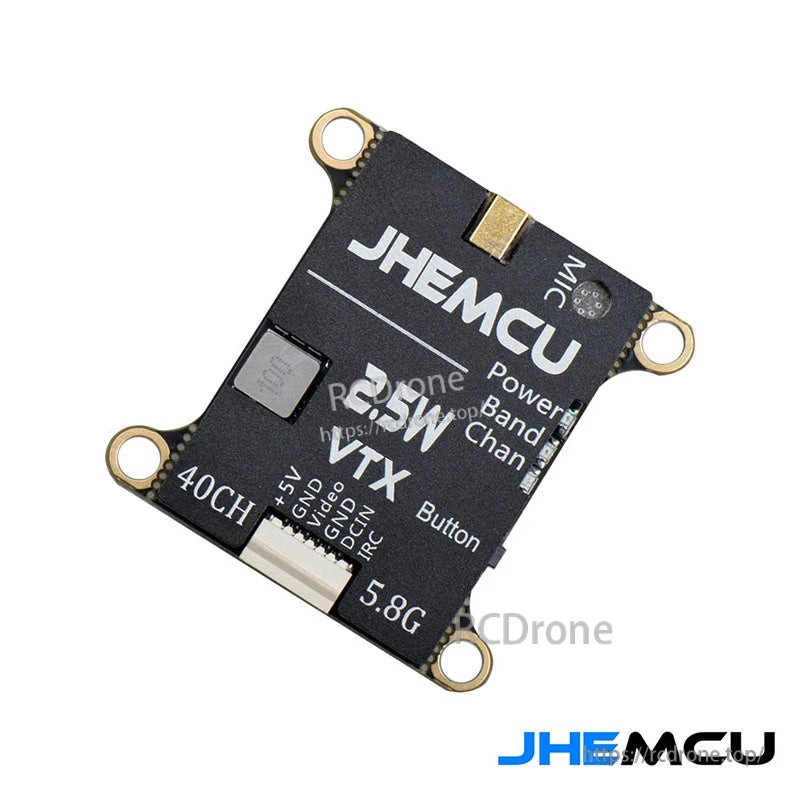

JHEMCU VTX2W5 5.8GHz FPV video transmitter board with 2.5W marking and 40CH label

Hochleistungs-5.8GHz-FPV-VTX-Board mit 40 Kanälen und integrierter Tastensteuerung für Strom, Band und Kanal.

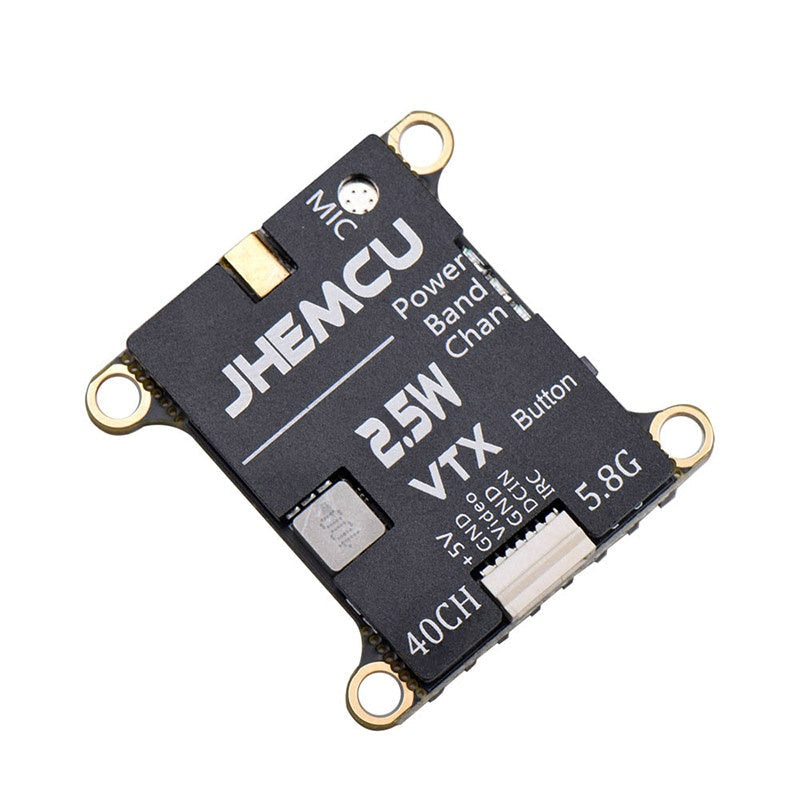

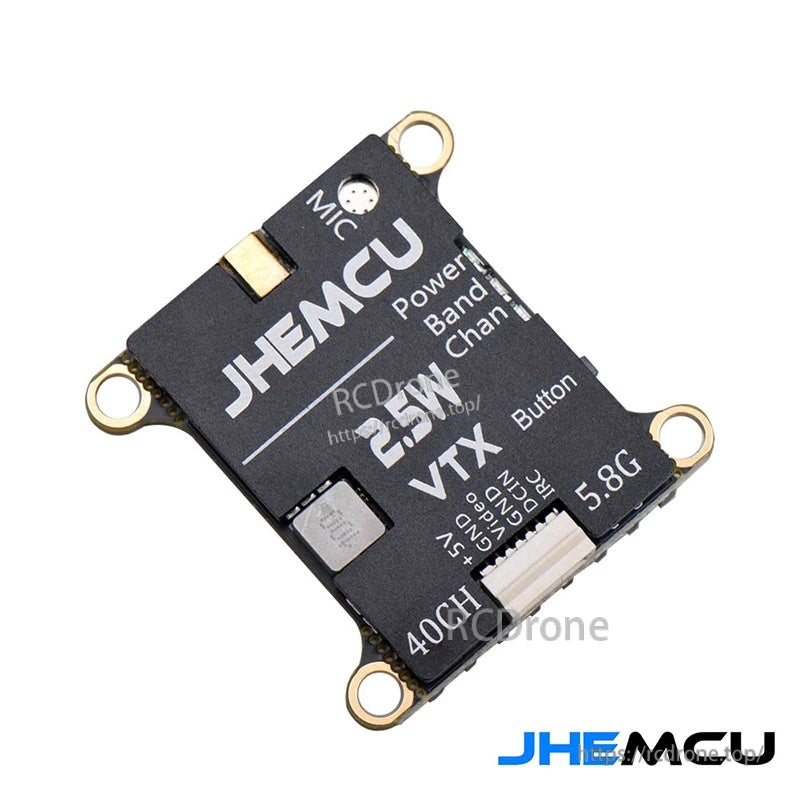

Angled view of JHEMCU VTX board with MIC pad, 5.8G label, and Power/Band/Chan button markings

Ein integriertes Mikrofonpad und klare PCB-Etiketten machen die Verkabelung und Einrichtung unkompliziert.

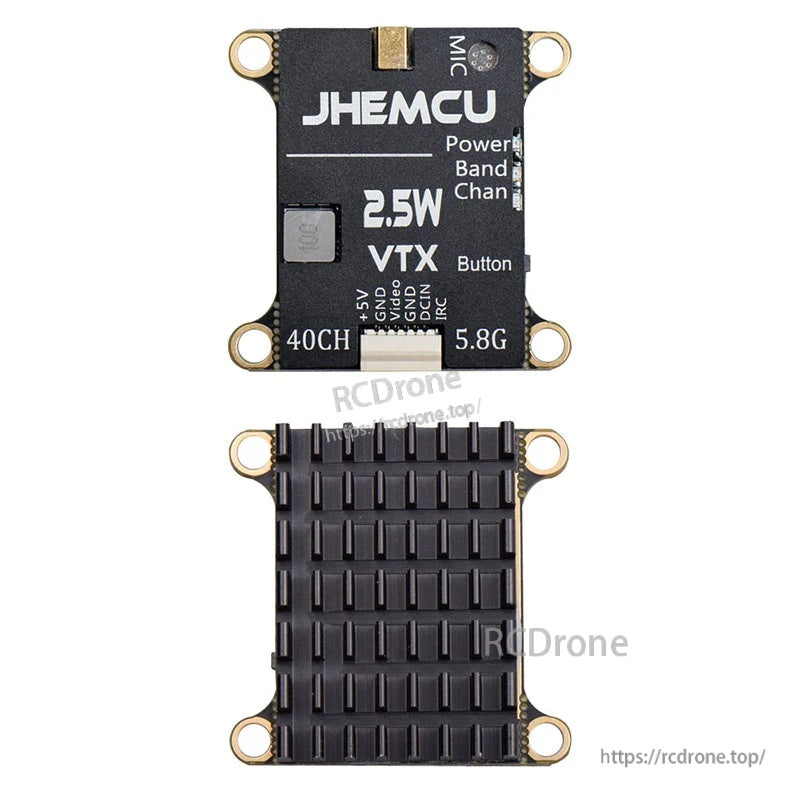

Top and bottom view of the 2.5W VTX board, including labeled pads and full heatsink underside

Ein vollwertiger Kühlkörper bedeckt die Unterseite, um die Wärme bei höheren Ausgangseinstellungen zu verwalten.

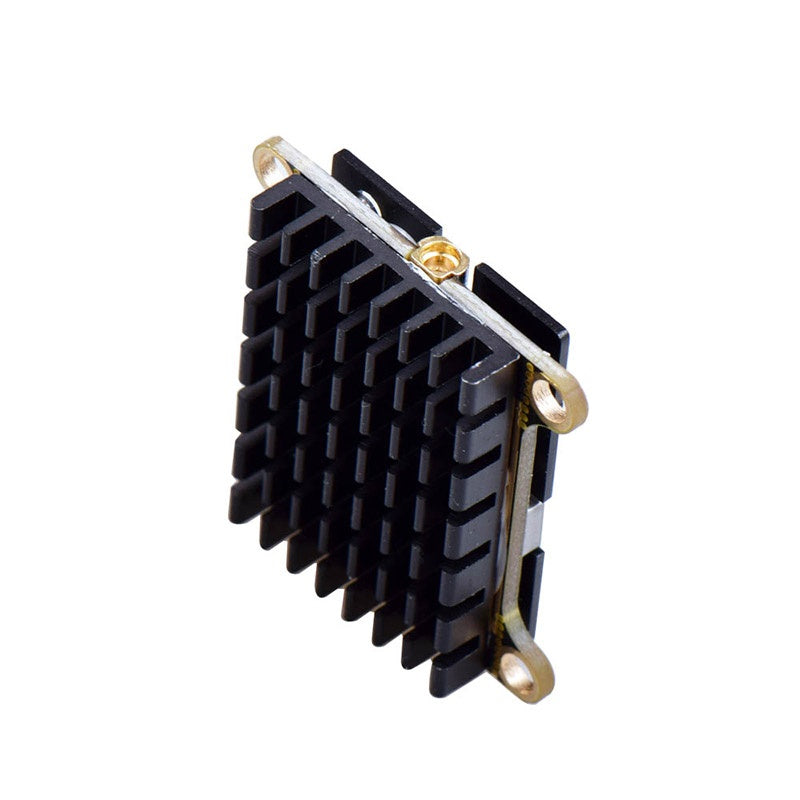

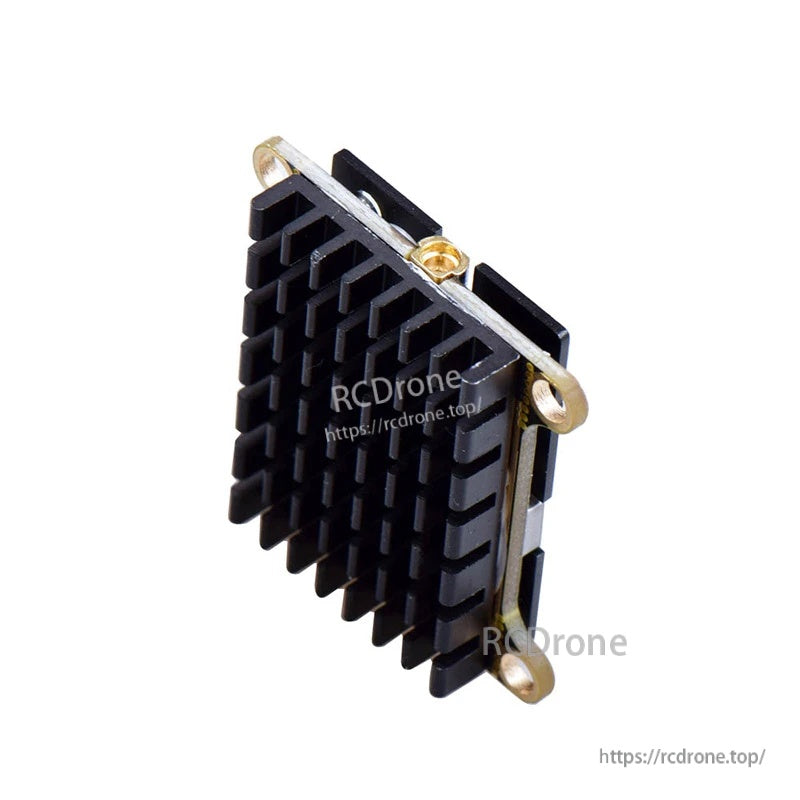

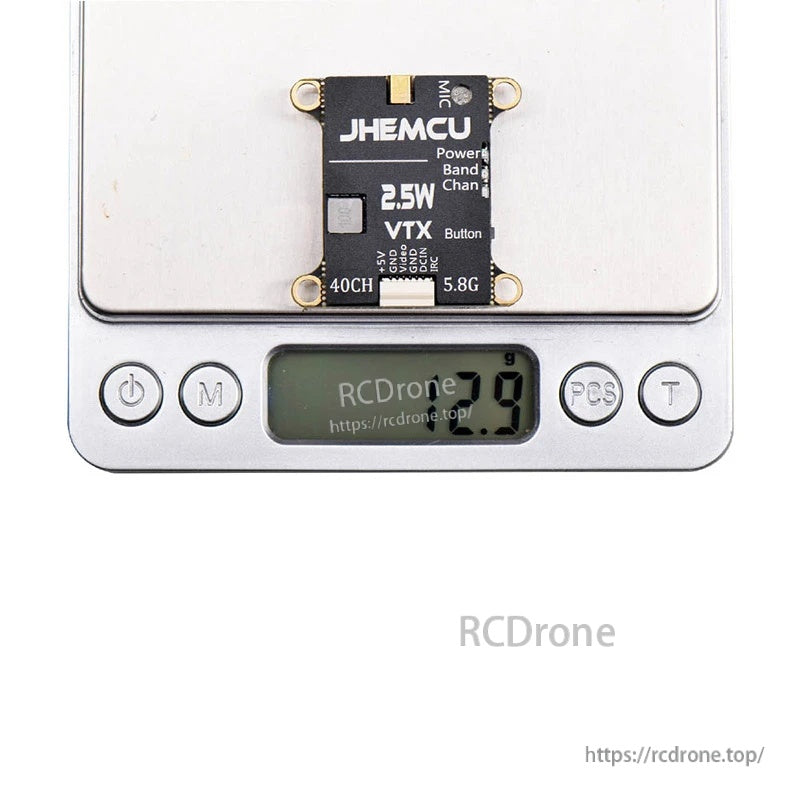

Side view of the VTX heatsink profile and mounting holes on the FPV transmitter boardJHEMCU VTX on digital scale showing approximately 7.9 g weight

Mit etwa 7,9 g bleibt Ihr FPV-Bau leicht, ohne die Ausgangsreserven zu opfern.

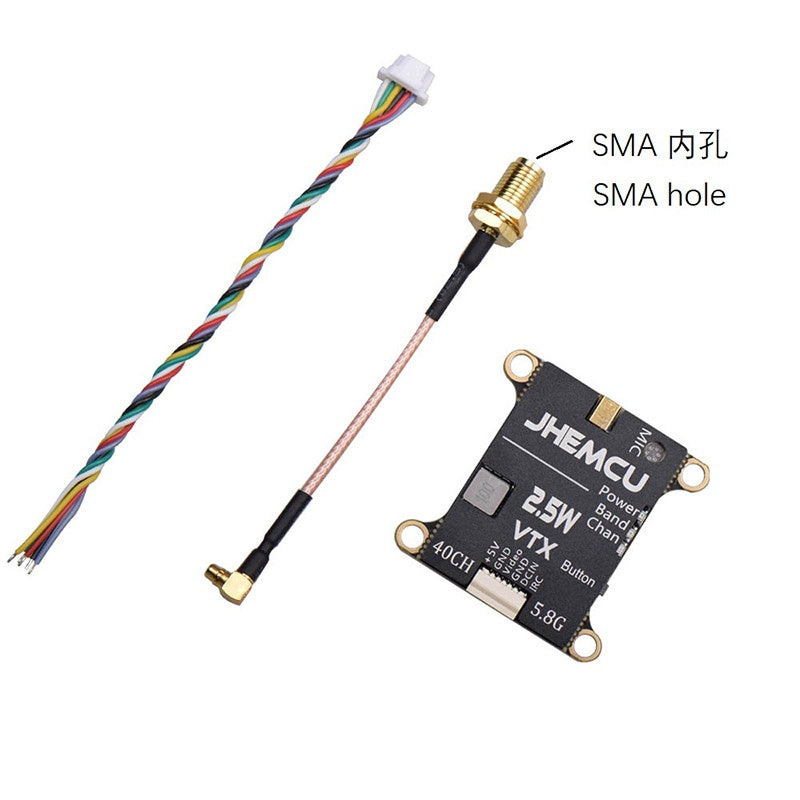

Package contents: board, wire harness, and SMA hole RF pigtail cable

Enthält das VTX-Board, einen Kabelbaum und ein SMA-Loch-RF-Pigtail für die Antennenverbindung.

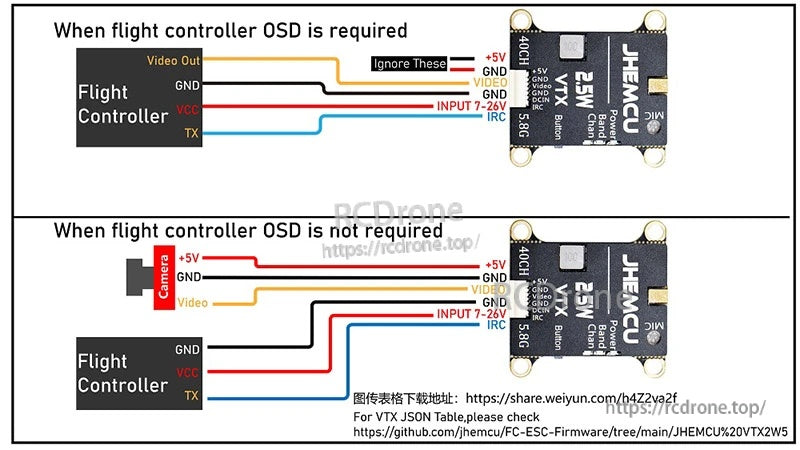

Wiring guide for connecting VTX to flight controller with or without OSD, including VIDEO, GND, VCC, IRC

Die Anschlussmöglichkeiten decken beide Setups ab: Video über einen Flugcontroller-OSD leiten oder die Kamera direkt an das VTX anschließen.
