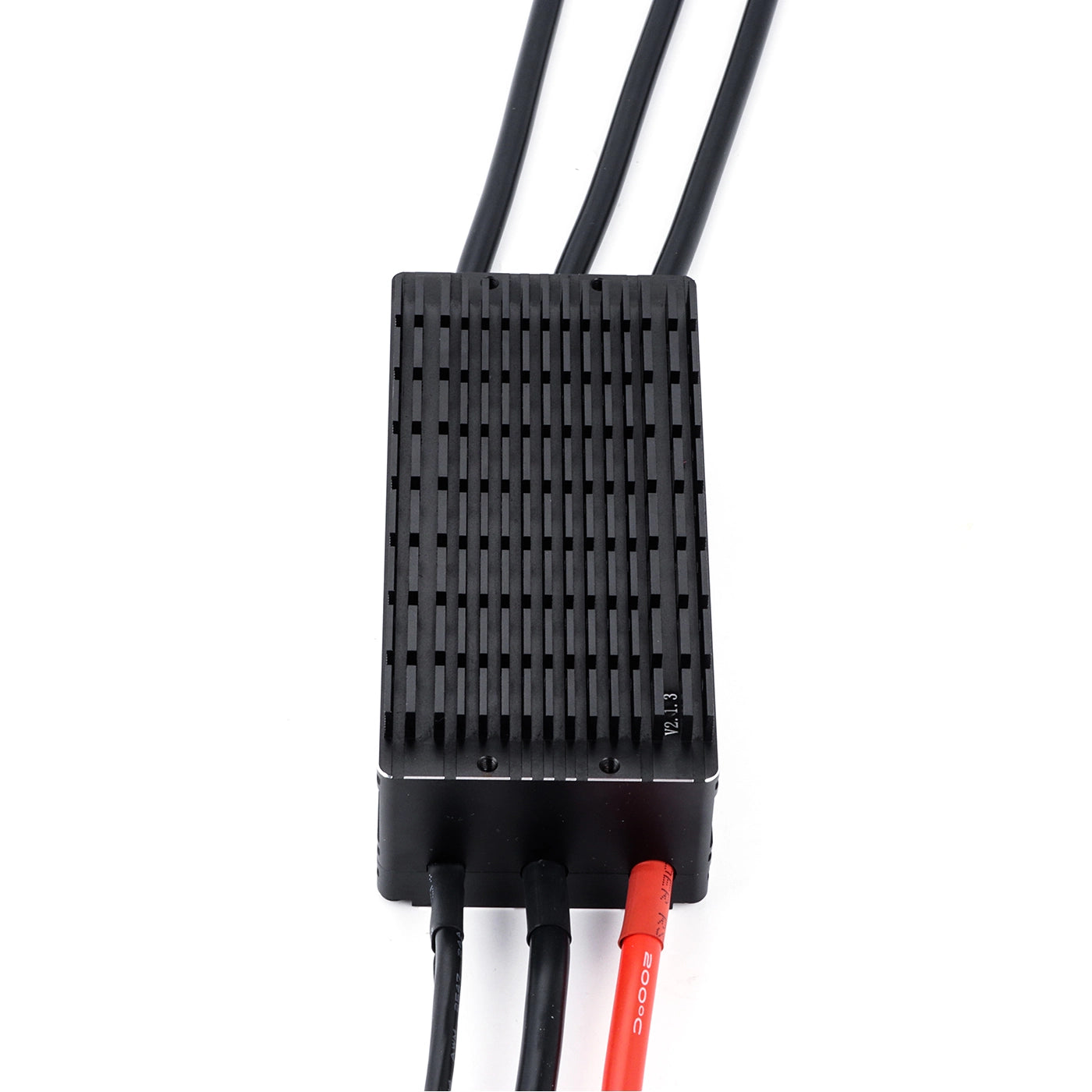

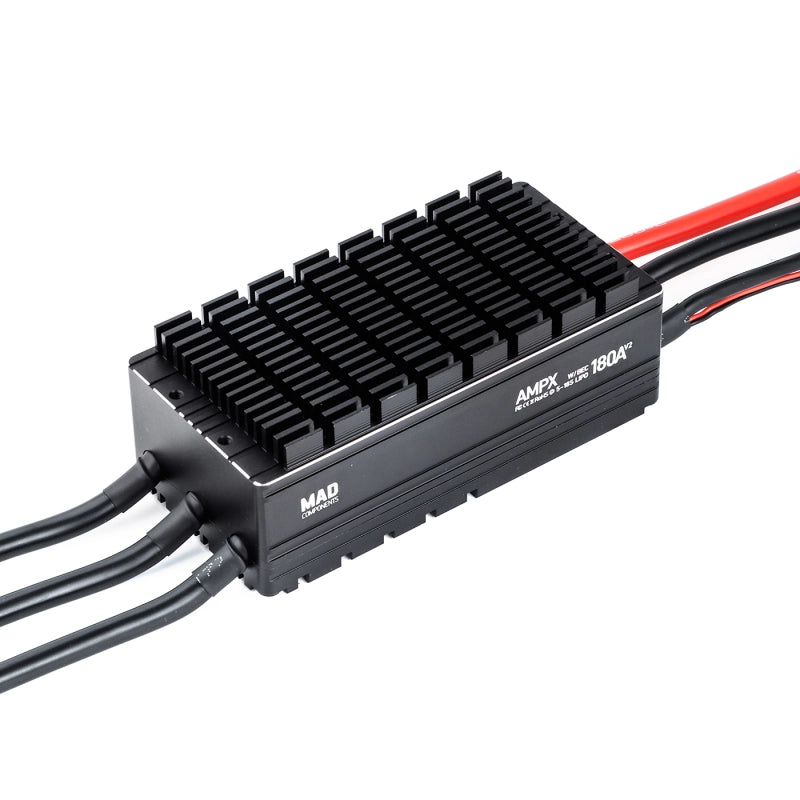

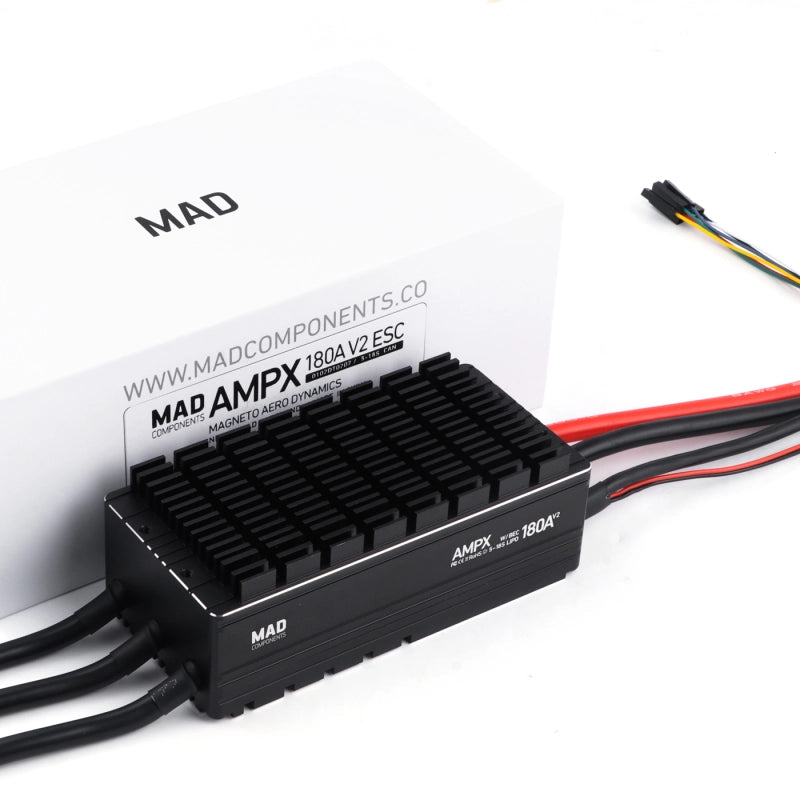

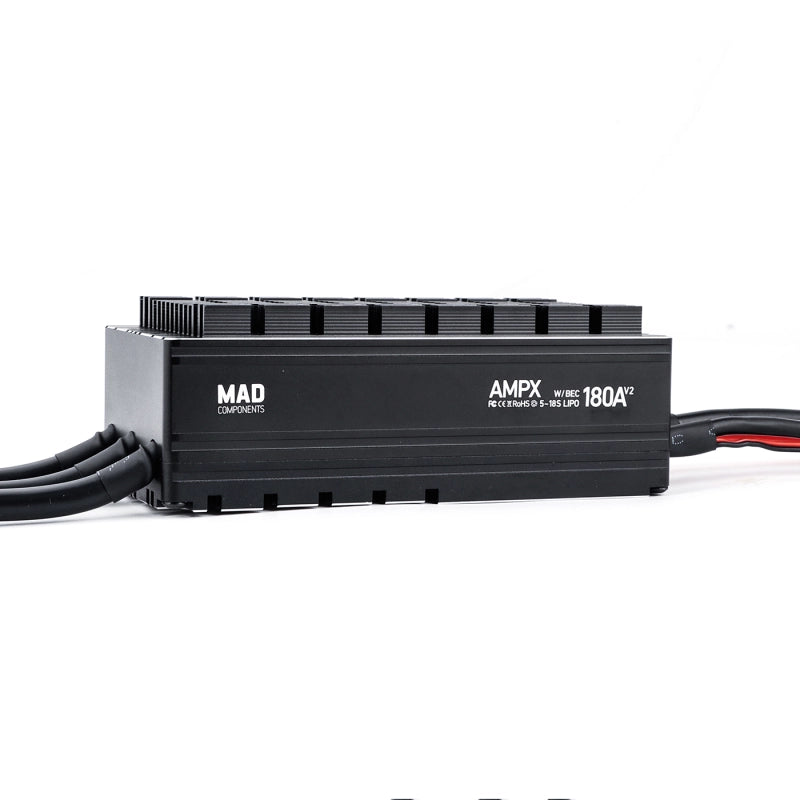

Mad AMPX 180a (5-18) Drohne Esc

Überblick

Der VERRÜCKT AMPX 180A V2 ESC ist ein leistungsstarker elektronischer Drehzahlregler für Schwerlastdrohnen, UAVs und industrielle Anwendungen. Unterstützung 5-18S LiPo-Akkus (16V-68V), es liefert eine Dauerstrom von 180A mit einem fortgeschrittenen duales Drosselklappensteuerungssystem (digitale CAN-Drosselklappe + PWM-Drosselklappe), was eine präzise Drehzahlregelung und hohe Effizienz gewährleistet. Echtzeit-Flugreglerkommunikation über CAN, Möglichkeit zur Firmware-Aktualisierung, Und verbesserter ÜberlastschutzDer AMPX 180A V2 ist auf Zuverlässigkeit und optimales Energiemanagement ausgelegt.

Hauptmerkmale

• Großer Spannungsbereich: Unterstützt 5-18S LiPo (16V-68V) Stromeingang für Hochleistungs-Drohnenanwendungen.
• Doppelte Drosselklappensteuerung: Integriert PWM-Gaspedal und digitales CAN-Gaspedal für verbesserte Steuerungsflexibilität.
• Flugsteuerungskommunikation in Echtzeit: Die CAN-Schnittstelle ermöglicht Live-Überwachung von Spannung, Strom, Temperatur und Betriebszustand.
• Firmware aktualisierbar: Ermöglicht zukünftige Updates für verbesserte Leistung und Sicherheit.
• Erweiterter Überlastschutz: Unbegrenzt automatischer Neustart Funktion für einen sichereren Betrieb.
• Schnelle Antwort: Erreicht den Betrieb mit voller Motordrehzahl innerhalb 0,60 Sekunden.
• IPX4-Schutzstufe: Staub- und spritzwassergeschützt für den Einsatz im Außenbereich.
• Effiziente Wärmeableitung: Entwickelt für Hochleistungskühlungund gewährleistet stabiler Betrieb bei hohen Strömen.
• BEC-Ausgang: 5 V/200 mA für die Hilfsstromversorgung.
• Synchron-Freilauftechnologie: Verbessert die Linearität der Drosselklappe und verbessert Energierückgewinnung beim Reduzieren der Geschwindigkeit.
• Motorblockierungsschutz: Verhindert ESC-Schäden und verlängert die Lebensdauer des Motors.
• Kompakt und leicht: Wiegt ungefähr 286g mit einem robustes Aluminiumgehäuse für Haltbarkeit.
• Einfache Installation: Vorkonfiguriert Befestigungslöcher Vereinfachen Sie die Drohnenintegration.

Schutzfunktionen

• Kurzschlussschutz: Automatische Abschaltung im Falle eines Kurzschlusses. Zur Wiederherstellung des Betriebs ist eine erneute Stromversorgung erforderlich.
• Spannungsschutz: Verhindert den Betrieb unterhalb 16 V oder höher 80 V, um sichere Spannungspegel zu gewährleisten.
• Temperaturschutz: Reduziert die Leistungsabgabe automatisch bei 125 °C, Abschaltung bei 140°C und Wiederherstellung des Betriebs bei Abkühlung auf 80°C.
• Schutz vor Drosselklappenverlust: Unterbricht die Stromversorgung, wenn das Gaspedalsignal länger als 2 Sekunden.
• Startschutz: Schaltet den Motor ab, wenn er nicht innerhalb von 10 Sekunden der Gaserhöhung.
• Drosselklappenkalibrierungseinstellung: Unterstützt präzise Drosselklappenkalibrierung für eine optimierte Steuerung.

ESC-Parameter

Spezifikation	Details
Modell	MAD AMPX 180A Regler
Unterstützte LiPo-Zellen	5-18 Sekunden (16 V-68 V)
Dauerstrom	180A
Strombegrenzung	180A
Schutzstufe	IPX4
BEC-Ausgang	5V/200mA
Gaspedaleingabe	PWM und CAN
Firmware-Aktualisierung	Unterstützt
Gewicht (ohne Kabel)	~286g
Betriebstemperatur	(-20°C bis 65°C)
Stromkabel / Länge	8 AWG / 190 mm
Motorkabel / Länge	12 AWG / 170 mm
Signalkabellänge	420 mm

Verbindungshandbuch

Die ESC-Funktionen Mehrere Anschlussmöglichkeiten, einschließlich PWM-Drossel, CAN-Kommunikation und Fehlersignalausgänge. Der schwarzes Kabel dient als Boden, während die weiße, gelbe und blaue Drähte sind für Drosselklappensignal, Fehlersignal und Drehzahlsignal, jeweils.

Umrechnungsformel für die Drehzahl:

• M (Motordrehzahl) = E (elektrische Motorfrequenz) × 60 / P (Anzahl der Magnete am Motor)

Anleitung zur Fehlerbehebung

Ausgabe	Alarm	Ursache	Lösung
Motor startet nicht	Schneller Piepton	Gashebel nicht auf Null	Gasweg auf Minimum einstellen
Motor startet nicht	Piepton jede Sekunde	Keine Gasausgabe vom Empfänger	Überprüfen Sie die Absender- und Empfängerbedingungen
Spannung zu niedrig	Piepton jede Sekunde	Batteriespannung unter 16V	Verwenden Sie einen vollständig aufgeladenen Akku
Spannung zu hoch	Piepton jede Sekunde	Batteriespannung über 80V	Verwenden Sie eine geeignete Batterie
Hohe Temperaturen	Piepton jede Sekunde	ESC-Überhitzung (>125°C)	Lassen Sie den ESC in einem belüfteten Bereich abkühlen
Überlastschutz	Piepton jede Sekunde	Überlasteter Motor/Propeller	Durch einen geeigneten Propeller ersetzen

Anwendung

Ideal für Schwerlastdrohnen, landwirtschaftliche UAVs, kommerzielle Multirotoren und Industrieflugzeuge, Die AMPX 180A V2 Regler bietet robustes Energiemanagement, erweiterten Schutz und nahtlose Integration mit Flugsteuerungen für maximale Effizienz und Zuverlässigkeit.
