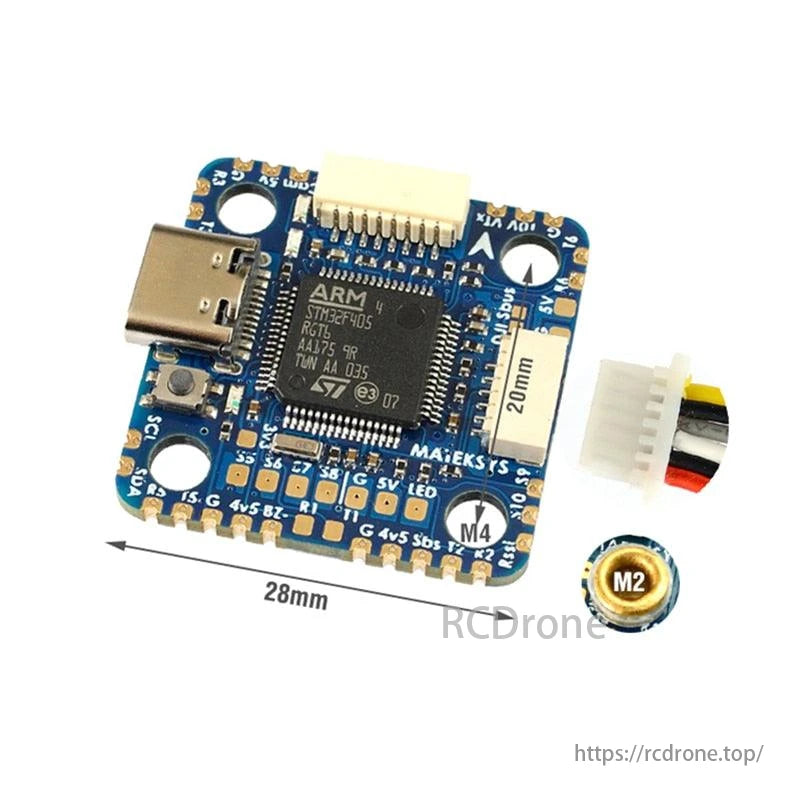

MATEK F405-MiniTE - 20X20mm 30X30mm MATEK F405-MiniTE OSD Baro Blackbox F405 Flight Controller ArduPilot INAV BetaFlight für RC FPV Flugzeug Drohne

• F405 verfügt über 1 MB Flash, der mit der ArduPilot-Firmware ausgeführt werden kann. Selbst mit der INAV-Firmware werden einige Funktionen auf F722 aufgrund begrenzten Flashs entfernt
• Der Vorteil von F722 besteht darin, dass alle UARTs über eine integrierte Inversion verfügen, die nicht benötigt wird, wenn das CRSF-Protokoll auf neuen Empfängern weit verbreitet ist.
• Neu gestaltetes Ziel MATEKF405TE unterstützt 8x bidirektionales DSHOT, SPI1, SPI2, ADC ohne DMA-Konflikt.
• Unterstützt DJI-Lufteinheit PnP und ein 10-V-BEC für DJI OSD oder analoges VTX
• Im Vergleich zu F722-miniSE mit 8 Motoren oder 6 Motoren + 2 Servos unterstützt F405-miniTE 8 Motoren + 3 Servos im INAV/BF-Multirotormischer
• InvenSense GEN3 IMU ICM42605

FC-Spezifikationen

• MCU: STM32F405RGT6
• IMU: ICM42605
• OSD: AT7456E
• Baro: Goertek SPL06-001 (I2C)
• Blackbox: 16 MB Flash-Speicher
• 6x UARTs,  1x Softserial_Tx-Option
• 12x PWM-Ausgänge (8x Dshot)
• 1x I2C
• 4x ADC (VBAT, Strom, RSSI, Fluggeschwindigkeit)
• 2x PINIO
• 1x SH1.0_8pin Stecker (Vbat/G/Curr/R3/S1/S2/S3/S4)
• 1x SH1.0_6pin Stecker für DJI FPV Air Unit
• 3x LEDs für FC-STATUS (Blau, Grün) und 3,3-V-Anzeige (Rot)

• Dual BEC, 5V 1,7A & 10V 1,4A
• 10V-Ausgang EIN/AUS schaltbar
• Umwandelbare 20-mm- auf 30,5-mm-Montage

Leistung

• Eingang: 6~30V (2~S LiPo)
• BEC: 5 V 1,7 A,  Max. 2 A
• BEC: 10 V 1,4 A  für VTX oder DJI Air Unit
• Batteriespannungssensor: 1K:20K (INAV-Skala 2100, BF-Skala 210)
• Kein Stromsensor integriert, unterstützt externen Stromsensor von PDB/4in1

Firmware

• ArduPilot: MatekF405-TE
• INAV: MATEKF405TE
• BetaFlight: MATEKF405TE

Physisch

• Montage
  • 20 x 20 mm/Φ3 mm mit Silikontüllen
  • 20 x 20 mm/Φ2 mm mit Silikon- und Messingtüllen
  • 30,5 x 30.5 mm/Φ3 mm mit Konvertierungsplatte und Silikontüllen
• Abmessungen:  28 x 28 mm
• Gewicht: 5g

• F405-miniTE hat INAV fw 3.0.2 für QC vorinstalliert

ArduPilot

• Unterstützt Musikalarm mit passivem 5-V-Summer
• Laden Sie die neueste ArduPilot-Firmware von unserer Website herunter, bevor PR zusammengeführt wird.

INAV

• Bekannte Probleme:  INAV-Firmware, S3, S5, S7 DSHOT funktioniert aufgrund eines unbekannten DMA-Fehlers nicht. Bitte verwenden Sie vorerst ONESHOT oder MULTISHOT.
• Unterstützt passiven 5-V-Summer
• Laden Sie die INAV-Firmware von unserer Website herunter, bevor PR zusammengeführt wird.

BetaFlight

• Unterstützt passiven 5-V-Summer
• ICM42605 wurde von BataFlight 4.2 oder neuer unterstützt, wird jedoch derzeit nicht im einheitlichen Ziel unterstützt. Wir können das MATEKF405TE-Ziel erst hinzufügen, wenn das einheitliche BF-Ziel diese neue IMU unterstützt.
• Setzen Sie dshot_bitbang = ON , wenn Sie X6- und X8-DSHOT verwenden,
• Bitte laden Sie die BF-Firmware von unserer Website herunter. Klicken Sie oben rechts auf die Schaltfläche „Firmwares“.
• Barometer SPL06-001 wird von Betaflight nicht unterstützt, kann aber normal mit dem DPS310-Treiber funktionieren.

Einschließlich

• 1x FC F405-miniTE
• 1x 20 mm auf 30,5 mm Konvertierungsplatte (blaue Leiterplatte)
• 6x Silikontüllen M4 bis M3
• 6x Messingtüllen M3 bis M2
• 1x SH1.0_8pin Kabel 5cm (inkl. 2x 8pin Stecker) für 4in1 ESC
• 1x SH1.0_6pin auf GH1.25_8pin Kabel 8cm für DJI Air Unit

MATEKSYS Flight Controller F4O5-miniTE STM3ZFAOSRGT6 Wd 52 83 IMU ICM42605 23325w86 Barometer SPLO6-001 OSD AT7456E L Jt LI Blackbox 16M Flash 3 6x UARTs, Ix softserial_Tx ARM Ix I2C STHJEF4OS JI- sbu 4x ADC (Vbat, Strom ; RSSI, AirSpeed)

LAYOUT Vbat: Batteriespannung IN, 6-30 V DC (26S LIPO) R3: UART3_RX, für BLHeli32 ESC-Telemetrie S1-S4: PWMIPWM4 DSHOT-kompatibel Cam: Kamera-Video-IN VTx: Video-OUT für Videosender SV: Regler 1OV W G /Gnd: Masse U 1 ONCD J ONOFF schaltbar über PINIO1 .

Wenn Sie eine nicht von DJI stammende FPV-Fernbedienung verwenden, lassen Sie dieses Pad nicht überbrückt. DJI-SBus-Pin mit Sbs am SH1.0-6P-Anschluss. SATR VTX-Kontroll-LED SHI.0-GP Issd snqs Tra Bon Il 1 8 4v5 Snd SBUS 4v5, Snd CRSF DAMD JannnI SBus SBUS Rxz CHI 3 Tx2 SmarlPort Rx2 CHZ 1088 8 1 3
