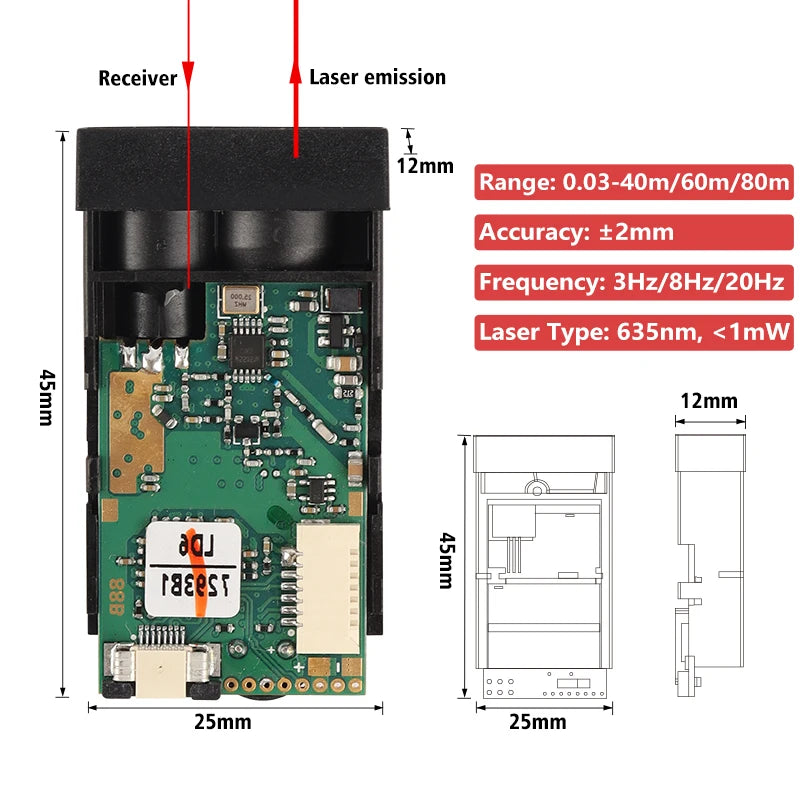

  • Meskernel LDK-60 Laser Distance Sensor, LDK-60 laser sensor: 60m range, ±2mm accuracy, 3/8/20Hz, 635nm <1mW laser, UART/TTL/RS232/RS485/Bluetooth, compact 45×25×12mm design.
  • Meskernel LDK-60 Laser Distance Sensor measures up to 60m with ±2mm accuracy, using UART/TTL/RS232/RS485 and Bluetooth protocols.
  • Meskernel LDK-60 Laser Distance Sensor, LDK-60 laser sensor: 60m range, ±2mm accuracy, supports UART/TTL, RS232, RS485, Bluetooth, 3.3V operation, includes power, TXD, RXD, VCC, GND pins.
  • Meskernel LDK-60 Laser Distance Sensor, Used in elevators, transport, AGVs, bridges, warehouses, irrigation, tunnels, rails, and water monitoring systems.

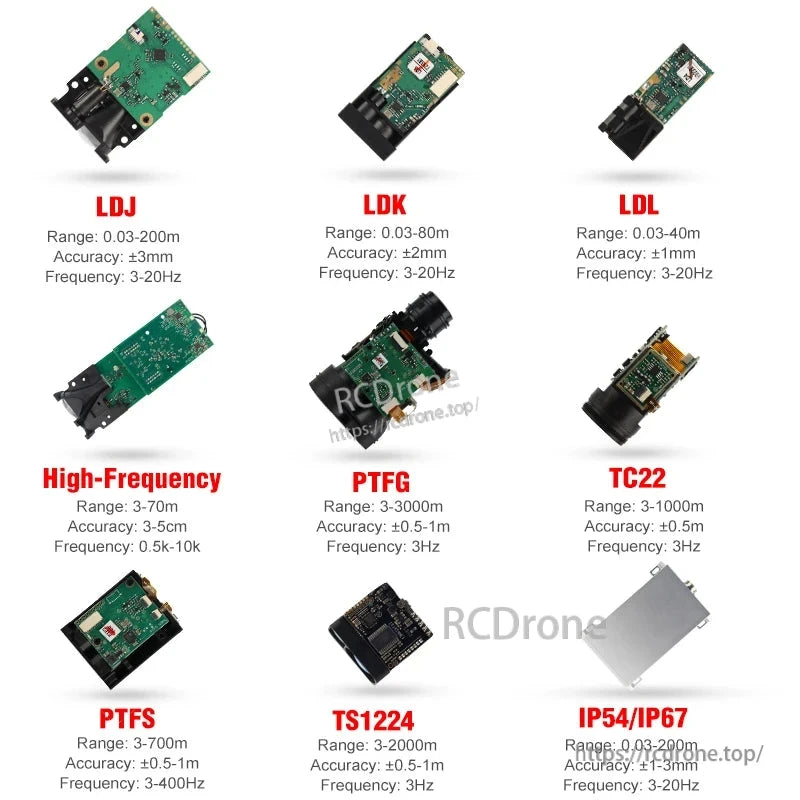

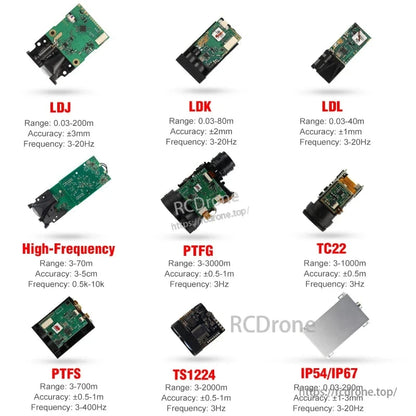

  • Meskernel LDK-60 Laser Distance Sensor, LDK-60 laser sensor: 0.03–80m range, ±2mm accuracy, 3–20Hz, UART/TTL, RS232, RS485, Bluetooth, 620–690 nm, Class II.
1 6

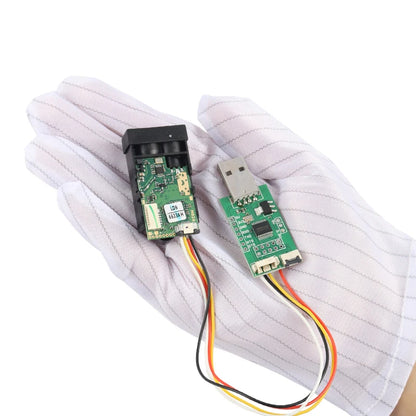

Meskernel LDK-60 Laser-Entfernungssensor-Modul, 60 m, ±2 mm, UART/TTL RS232 RS485 Bluetooth, 620–690 nm Klasse II

Meskernel LDK-60 Laser-Entfernungssensor-Modul, 60 m, ±2 mm, UART/TTL RS232 RS485 Bluetooth, 620–690 nm Klasse II

Meskernel

$130.89 USD
$0.00 USD $130.89 USD
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
Standardtitel
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Vollständige Details anzeigen

Übersicht

Das Meskernel LDK-60 Laser-Distanzsensor-Modul ist ein UART-serialer Laser-Distanzsensor, der für die eingebettete Entwicklung und Messprojekte konzipiert wurde. Dieser kompakte optische Sensor verwendet die Laser-Phasenmessung, um eine Präzision im Millimeterbereich zu liefern, was ihn für ESP32, Arduino und andere MCU-Plattformen über UART/TTL oder optionale RS232/RS485/Bluetooth-Schnittstellen geeignet macht. Typische Anwendungen umfassen die Distanzmessung und -übertragung in der Industrieautomatisierung, Logistik, Ingenieurbewertung und Lagerstandmessung.

Hauptmerkmale

  • Messbereichsoptionen bis zu 80 m; LDK-60-Variante unterstützt 0,03–60 m (Serie unterstützt 0,03–40/60/80 m bei 90% Reflektivität)
  • Genauigkeit: ±2 mm; Auflösung: 1 mm
  • Abtastfrequenzoptionen: 3 Hz / 10 Hz / 20 Hz
  • Messzeit: 0.1–4 s
  • Laser: 620–690 nm rot, <1 mW, Klasse II
  • Schnittstellen: UART/TTL, RS232, RS485, Bluetooth
  • Stromverbrauch: 60 mA @ 3.3 V (typ.)
  • Versorgungsspannung: DC 2.0–3.3 V
  • Betriebstemperatur: 0–40 °C (32–104 °F); Lagerung: -25–60 °C (-13–140 °F)
  • Kompaktes Modul: 48 × 26 × 13 mm; Gewicht: 10 g
  • Zertifizierungen: ISO9001, CE, RoHS, FCC

Technische Daten

Markenname Meskernel
Serie UART Serieller Laser-Distanzsensor
Modellnummer LDK-60 X250106
Produktname Langstrecken-Laser-Distanzsensor
Anwendung Distanzsensor
Technologie / Theorie Optischer Sensor
Messbereich (Serie) 0.03–40/60/80 m (90% Reflektivität)
Messbereich 0.03–80 Meter
Erfassungsdistanz / Bereich 0.03–80 Meter
Genauigkeit ±2 mm
Auflösung 1 mm
Frequenz 3 Hz / 10 Hz / 20 Hz
Messzeit 0.1–4 Sekunden
Lasertyp 620–690 nm, <1 mW (Roter Laser)
Laserklasse Klasse II
Stromverbrauch 60 mA @ 3.3 V
Leistung - Max 2 mW
Spannung - Versorgung DC 2.0–3.3 V
Spannung - Eingang / Max / Ausgang (Typ) DC 2.0–3.3 V
Spannungsbewertung DC 2.0–3.3 V
Spannung - DC Rückwärts (Vr) (Max) DC 2.0–3.3 V
Ausgang / Ausgangsfunktion / Ausgangstyp TTL
Kommunikationsschnittstelle UART / RS232 / RS485 / Bluetooth
Ausgangskonfiguration USB zu RS232
Strom / Strom - Versorgung 100 mA
Strom - Ausgang 100 mA
Strom - Ausgang (Max) 100 mA
Strom - Versorgung (Max) 100 mA
Stromstärke - AC 100 mA
Stromstärke - DC DC 2.0–3.3 V
Betriebstemperatur 0–40 °C (32–104 °F)
Feuchtigkeitsbereich 0–40 °C (32–104 °F)
Lagertemperatur -25–60 °C (-13–140 °F)
Volumen (Größe) 48 × 26 × 13 mm
Gewicht 10 g
Montageart Manuelle Installation
Erfassungslicht Laser
Erfassungsobjekt Nicht-reflektierendes Material
Schnittstelle TTL
Beschreibung RS232 Laser-Distanzsensor-Modul
Marke Laser-Distanzsensor-Modul
DIY-Zubehör Elektrisch
SerienzertifikateISO9001, CE, RoHS, FCC
Herstellungsdatum Code 20250101
D/C 2.5–3 V
Ursprungsort Sichuan, China (Festlandchina)
Verpackung Antistatikbeutel &und Karton
Garantie 1 Jahr
Beschleunigungsbereich -
Verstärkertyp -
Bandbreite -
Querverweis -
Betriebsdruck -
Sauerstoffbereich -
Verpackung -
Leistung - Nennwert -
Widerstand / Toleranz -
Temperaturmessung - Lokal / Fern -
Größe / Dimension Laser-Distanzsensor Modul
Toleranz -&
Spannung - Nennwert -

Hinweise

  • Bei starkem Umgebungslicht oder sehr hoher/niedriger Zielreflexion kann der Fehler zunehmen: ±1 mm + 50 PPM.
  • Verwenden Sie einen Reflektor für Umgebungen mit starkem Licht oder geringer Zielreflexion.
  • Die Betriebstemperatur von -10–50 °C kann angepasst werden.
  • 8 Hz ist nur im schnellen kontinuierlichen Messmodus verfügbar.

Anwendungen

  • Industrielle Automatisierung: Niveau-/Positionsmessung und Förderer-Ausrichtung
  • Ingenieure Vermessung: Punkt-zu-Punkt-Distanzmessung und Layout
  • Intelligente Logistik und Lagerhaltung: Navigation, Sortierung und Bestandsniveauerkennung
  • Robotik (e.g., Roboterstaubsauger): Hindernisdistanzmessung und -vermeidung

Details

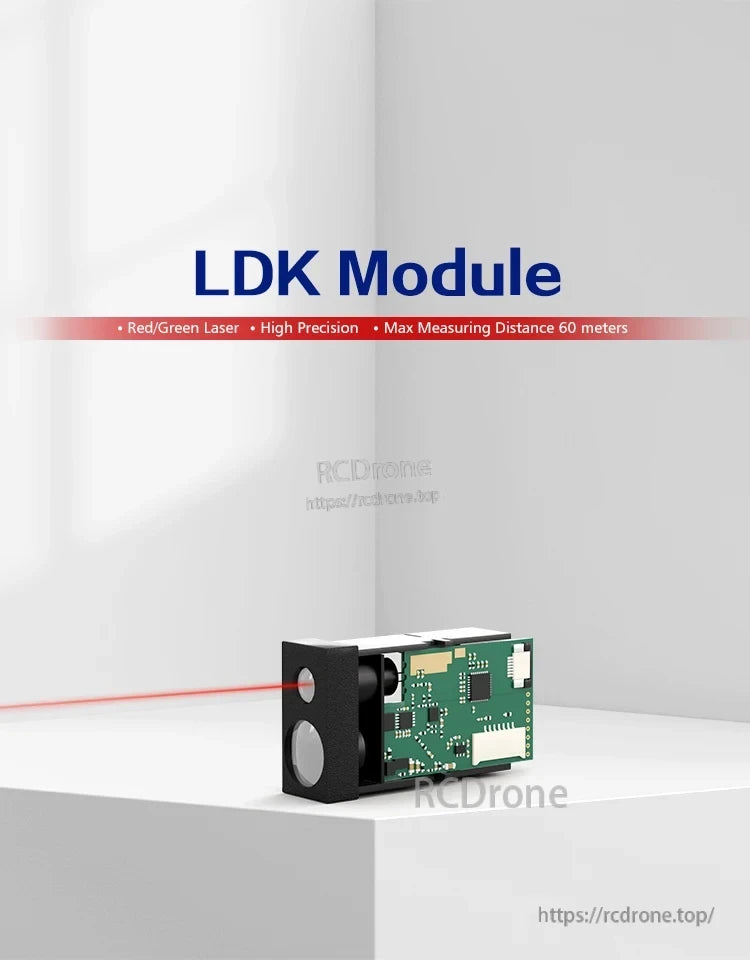

Meskernel LDK-60 Laser Distance Sensor, LDK module features red/green laser, high precision, and measures up to 60 meters.

LDK-Modul: Rot/Grün Laser, hohe Präzision, 60m maximale Messdistanz

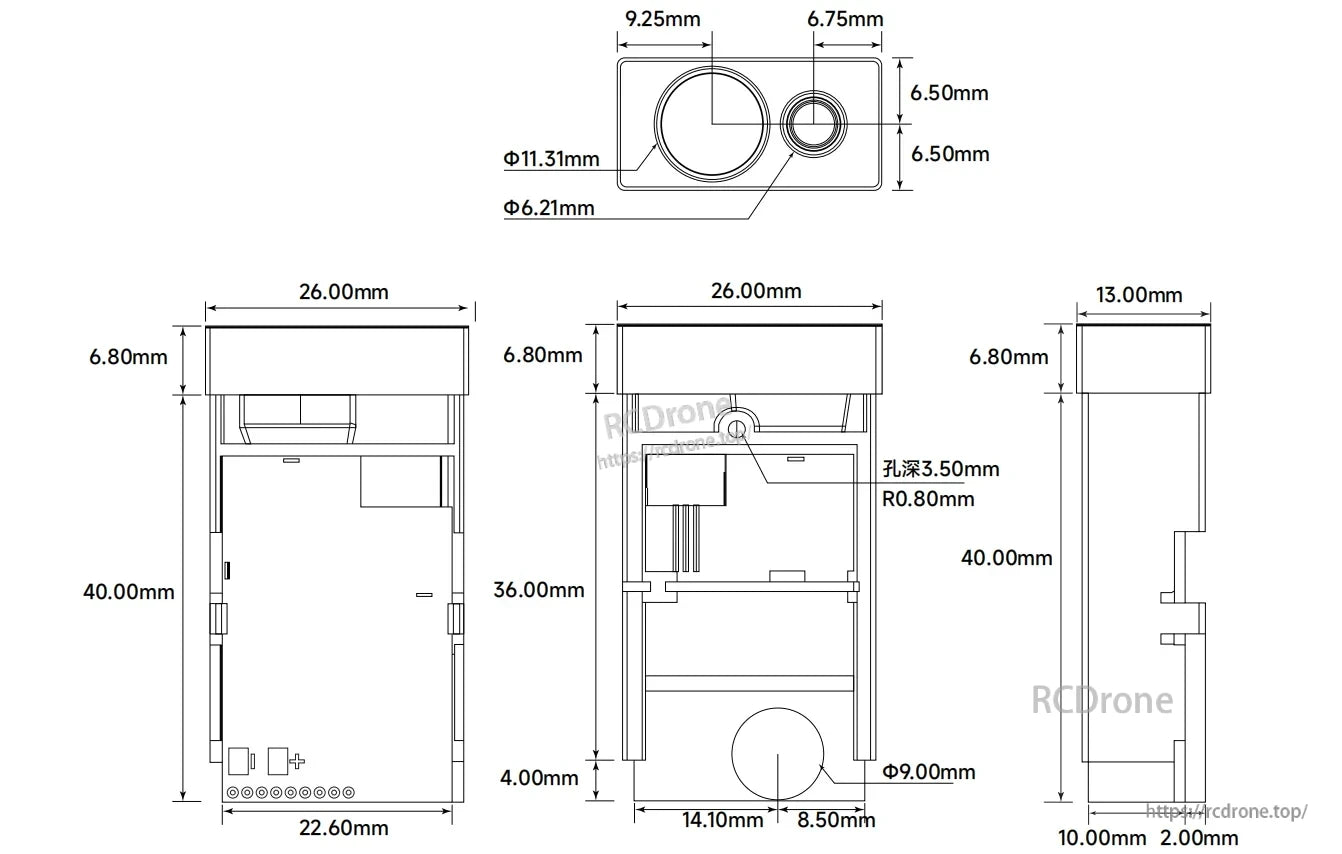

The Meskernel LDK-60 laser distance sensor module is a UART serial device for embedded dev and measurement projects.Meskernel LDK-60 Laser Distance Sensor, Meskernel LDK-60 laser sensor: 40×26×22.6mm, with Φ11.31mm and Φ6.21mm holes, 9mm circle, and 3.5mm deep hole (R0.8mm radius).

Abmessungen des Meskernel LDK-60 Laser-Distanzsensors: 40,00 mm Höhe, 26,00 mm Breite, 22,60 mm Tiefe. Merkmale umfassen Φ11,31 mm und Φ6,21 mm Löcher, 9,00 mm Durchmesser Kreis und 3,50 mm tiefes Loch mit R0,80 mm Radius.

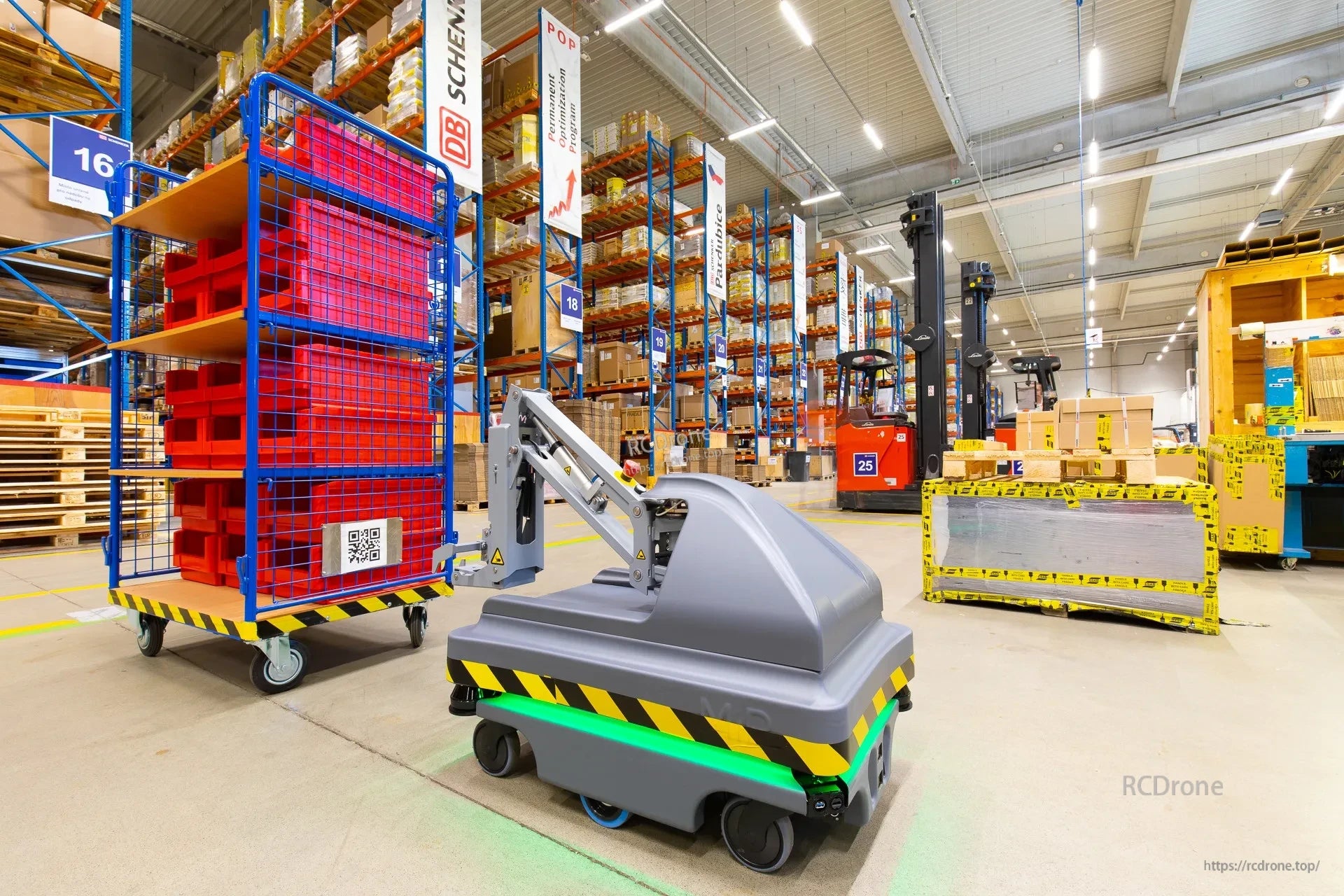

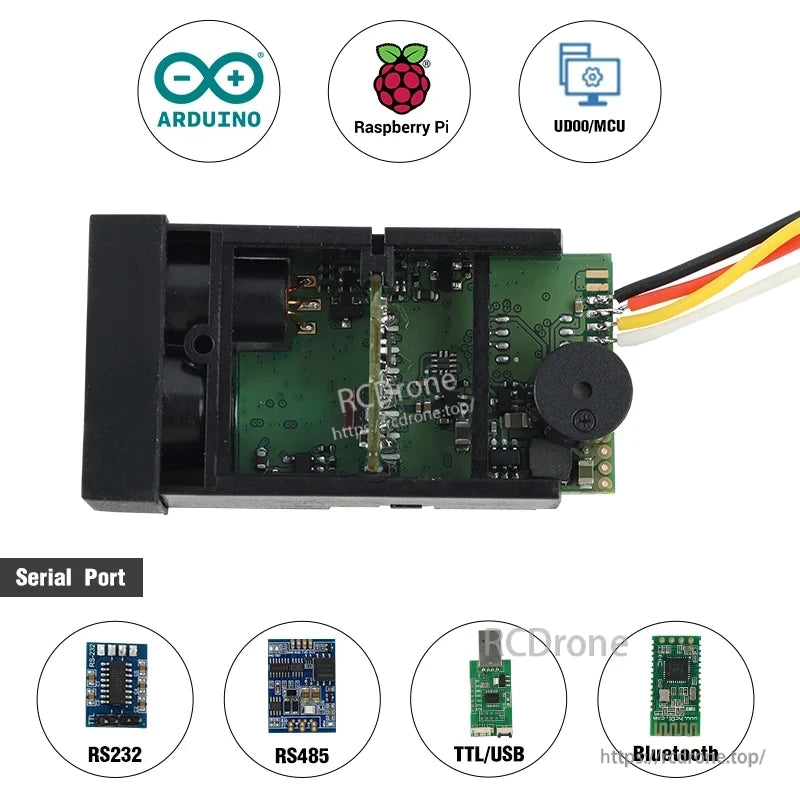

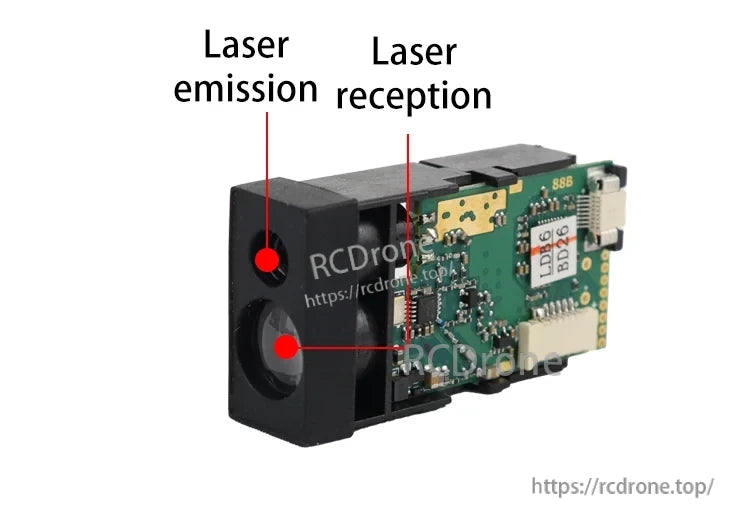

Meskernel LDK-60 Laser Distance Sensor, Typical uses include distance measurement and transmission in various fields.Meskernel LDK-60 laser distance sensor works with Arduino, Raspberry Pi, and MCUs; supports RS232, RS485, TTL/USB, and Bluetooth via serial.

Meskernel LDK-60 Laser-Distanzsensor kompatibel mit Arduino, Raspberry Pi, MCU; unterstützt RS232, RS485, TTL/USB, Bluetooth über serielle Schnittstelle.

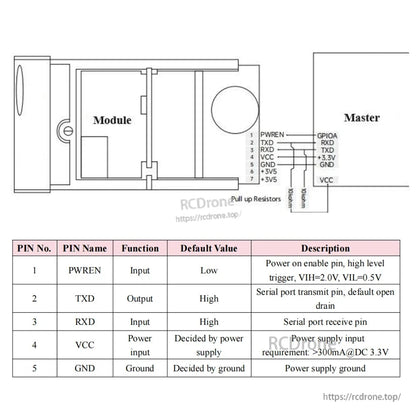

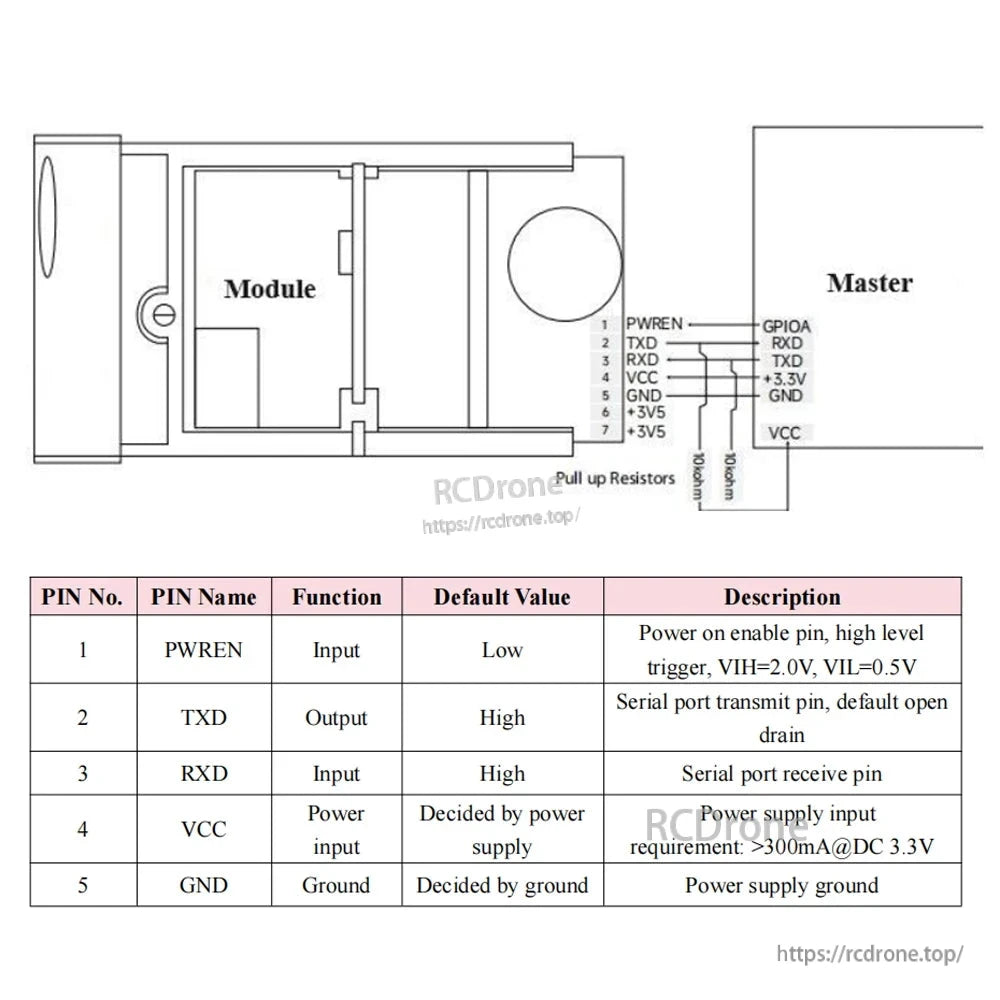

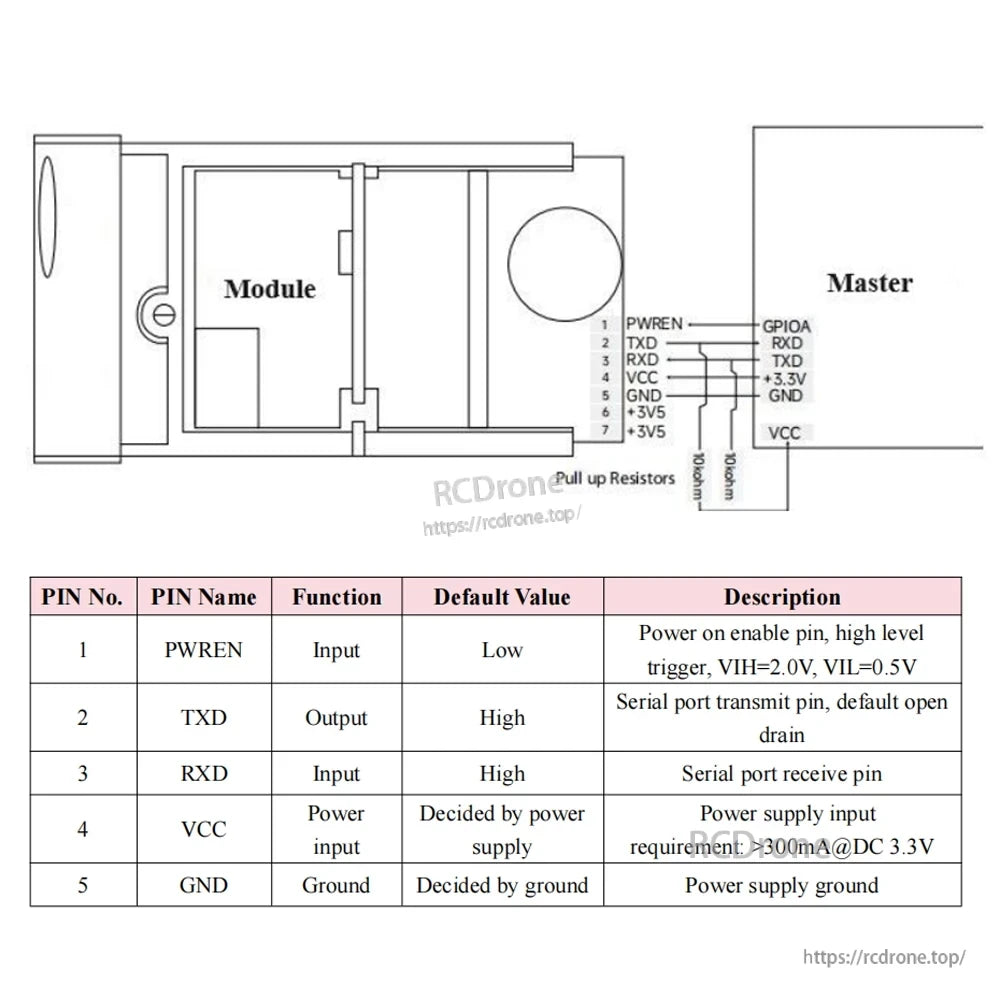

The Meskernel LDK-60 laser distance sensor features a 7-pin interface, requires 3.3V DC (>300mA), supports serial communication, and recommends pull-up resistors for operation.

Meskernel LDK-60 Laser-Distanzsensor-Modul mit 7-Pin-Schnittstelle. Enthält Stromversorgung, Masse, serielle Kommunikation (TXD, RXD) und Aktivierungspin. Benötigt 3,3V DC-Strom, >300mA. Pull-up-Widerstände empfohlen.

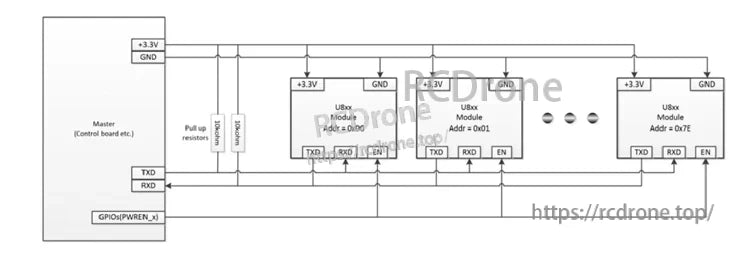

Meskernel LDK-60 Laser Distance Sensor, Circuit diagram shows multiple UBox modules connected via UART, powered by +3.3V, with pull-up resistors and GPIO control for laser distance sensing.

Schaltplan des Laser-Distanzsensors mit mehreren UBox-Modulen, die über UART verbunden sind, betrieben mit +3,3V, mit Pull-up-Widerständen und GPIO-Steuerung.

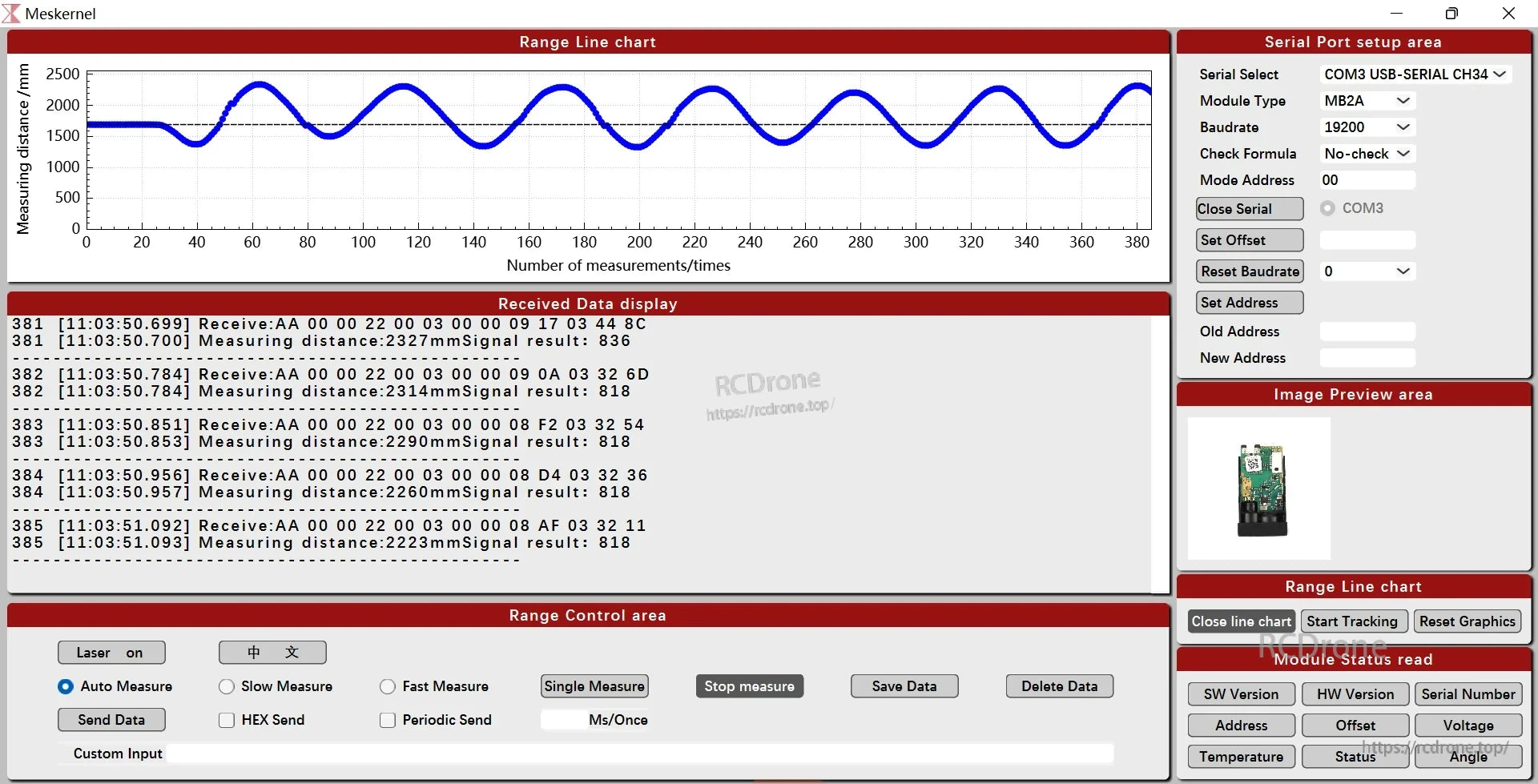

Meskernel LDK-60 Laser Distance Sensor, The Meskernel LDK-60 displays real-time distance, serial settings, and status; includes range charts, control, and configuration for precise laser distance monitoring.

Meskernel LDK-60 Laser-Distanzsensor-Schnittstelle zeigt Echtzeit-Distanzmessungen, serielle Schnittstelleneinstellungen, Datenempfang und Modulstatus an. Zu den Funktionen gehören ein Reichweiten-Liniendiagramm, Messsteuerung und Gerätekonfigurationsoptionen für präzise Distanzüberwachung.

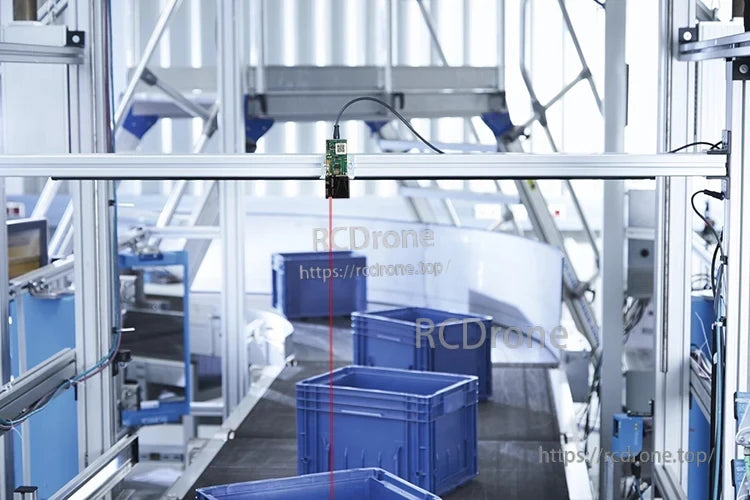

Meskernel LDK-60 Laser Distance Sensor Module measures distances up to 60 meters with ±2mm accuracy and supports UART/TTL RS232 RS485 Bluetooth.Meskernel LDK-60 Laser Distance Sensor, Meskernel LDK-60 is a UART serial laser distance sensor module for embedded development and measurement projects.Meskernel LDK-60 Laser Distance Sensor, Meskernel LDK-60 X250106 is a compact laser distance sensor module with measuring range of 0.03-80 meters and accuracy of ±2 mm.Meskernel LDK-60 Laser Distance Sensor, Typical uses include distance measurement and transmission in industrial automation, logistics, engineering surveying, and warehouse level gauging.Meskernel LDK-60 Laser Distance Sensor Module with 60m range and ±2mm accuracy, using UART/TTL RS232 RS485 Bluetooth, Class II.Meskernel LDK-60 laser distance sensor module, measures up to 60m with ±2mm accuracy.
