RadioMaster NEXUS-XR Hubschrauber-Flugcontroller mit 2,4GHz ExpressLRS RX (Dual SX1281), 256MB

Übersicht

Der RadioMaster NEXUS-XR ist ein Hubschrauber-Flugcontroller, der einen 2,4 GHz ExpressLRS-Empfänger (dual SX1281) integriert, um die Installation zu vereinfachen und den Bedarf an einem externen Empfänger zu reduzieren. Er basiert auf einem STM32F722 MCU mit einem ICM42688P 6-Achsen-MEMS-Bewegungssensor, enthält 256 MB Onboard-Flash für Blackbox-Logging und verwendet ein CNC-Aluminiumgehäuse zum Schutz und zur Kühlung.

Der integrierte Empfänger ist ein RP4TD-M ExpressLRS 2,4 GHz Mini True Diversity-Empfänger mit zwei 65 mm 2,4 GHz Drahtantennen, CRSF-Bus-Schnittstelle, WiFi-Updates und einer maximalen Aktualisierungsrate von 500 Hz / F1000 Hz.

Hauptmerkmale

• Integrierter 2,4 GHz ExpressLRS-Empfänger: Dual Semtech SX1281 (Gemini) Empfängerkonzept; interner Empfänger aufgeführt als RP4TD-M ExpressLRS 2,4 GHz Mini True Diversity-Empfänger.
• Flugcontroller-Plattform: STM32F722RET6 MCU + ICM42688P 6-Achsen-MEMS; Barometer SPL06-001.
• Integrierte Blackbox-Protokollierung: 256MB Onboard-Flashspeicher ( W25N02KVZEIR).
• Servo-Unterstützung: S1, S2, S3 und TAIL Servo-Ausgänge (bis zu 12V); unterstützt sowohl 760us als auch 1520us Servos; kompatibel mit Heckmotoren.

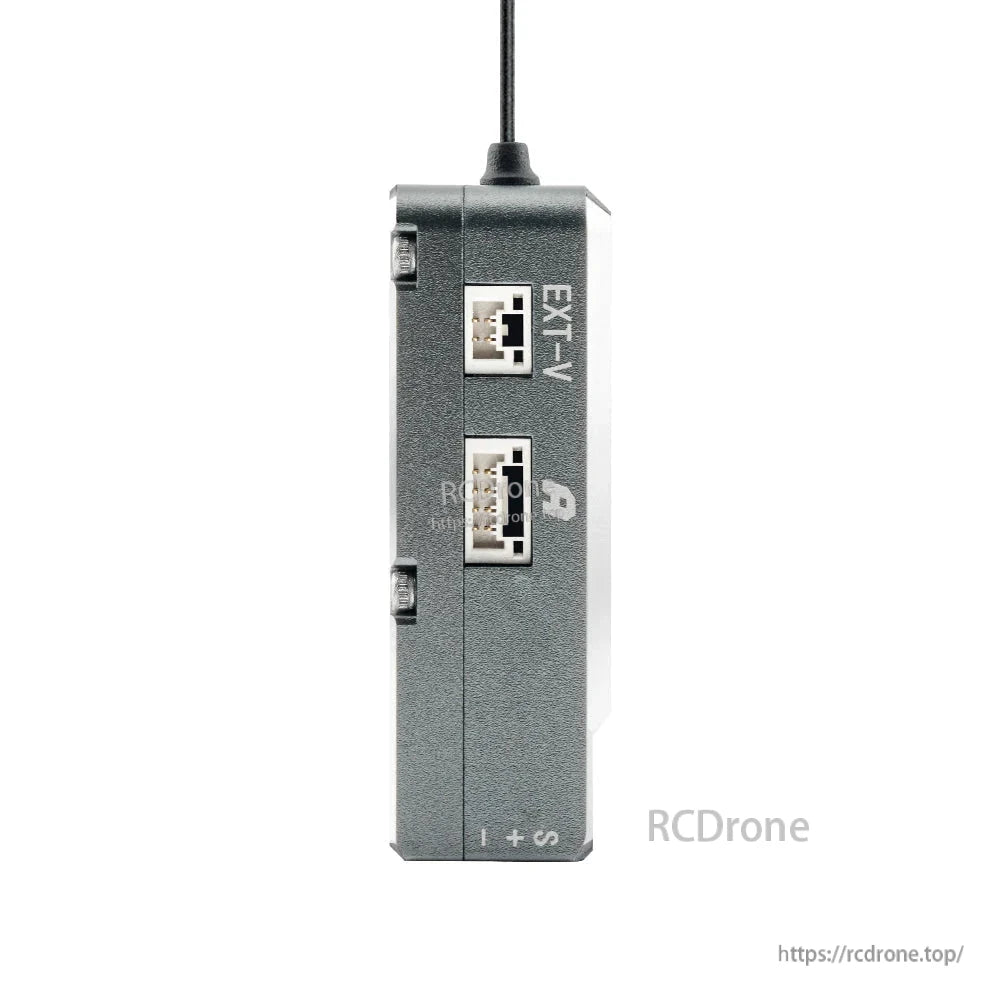

• Strom- und Spannungsflexibilität: Spannungsversorgung (DC) 5 - 16V; EXT Spannungs-Eingang (tele) 3.6-70V; A/B/C serielle Port-Stromausgabe 5V - 1.5A; isolierte Schienen aufgeführt als 1.8V, 3.3V (MCU) und 5V (Schnittstellen).

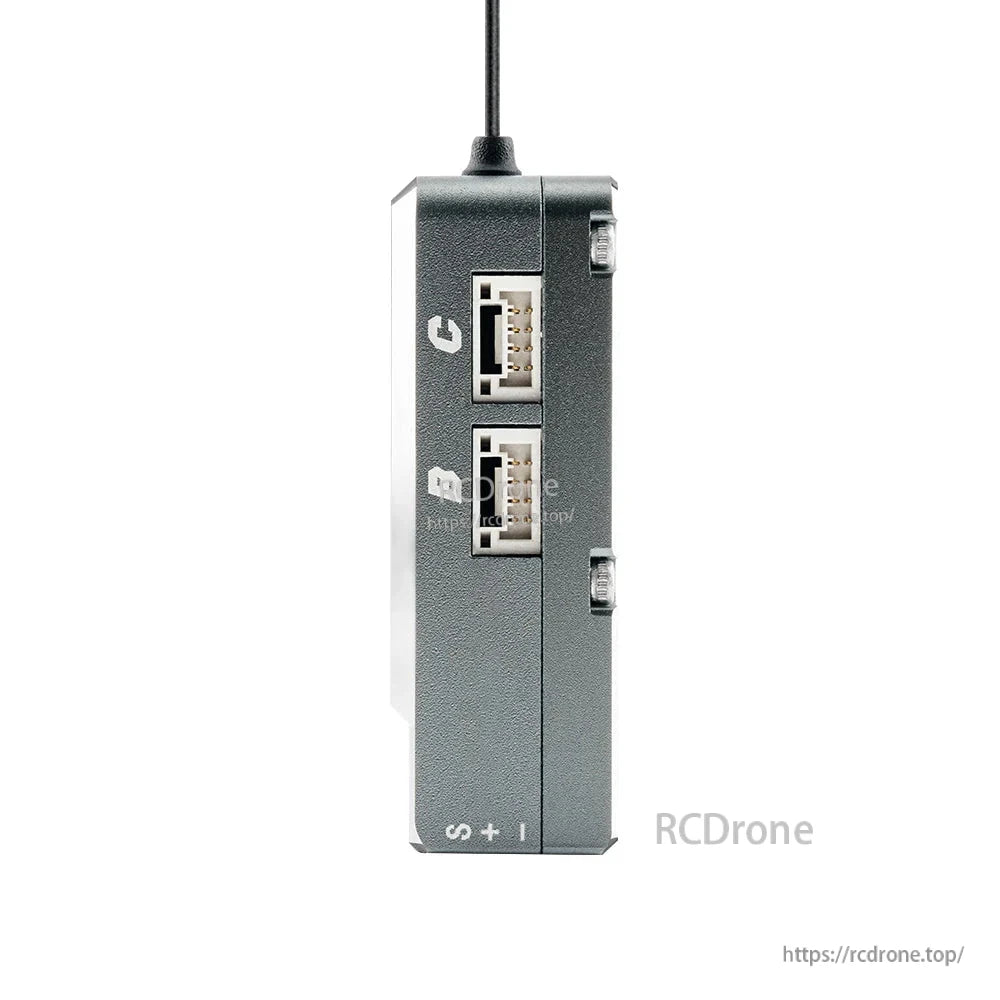

• Konnektivität: 5 UARTs ( S.BUS[UART1], TELEM[UART2], PORT-A[UART4], PORT-B[UART6], PORT-C[UART3]); RPM-Sensoreingang vom ESC-Frequenzsensor; AUX x1.

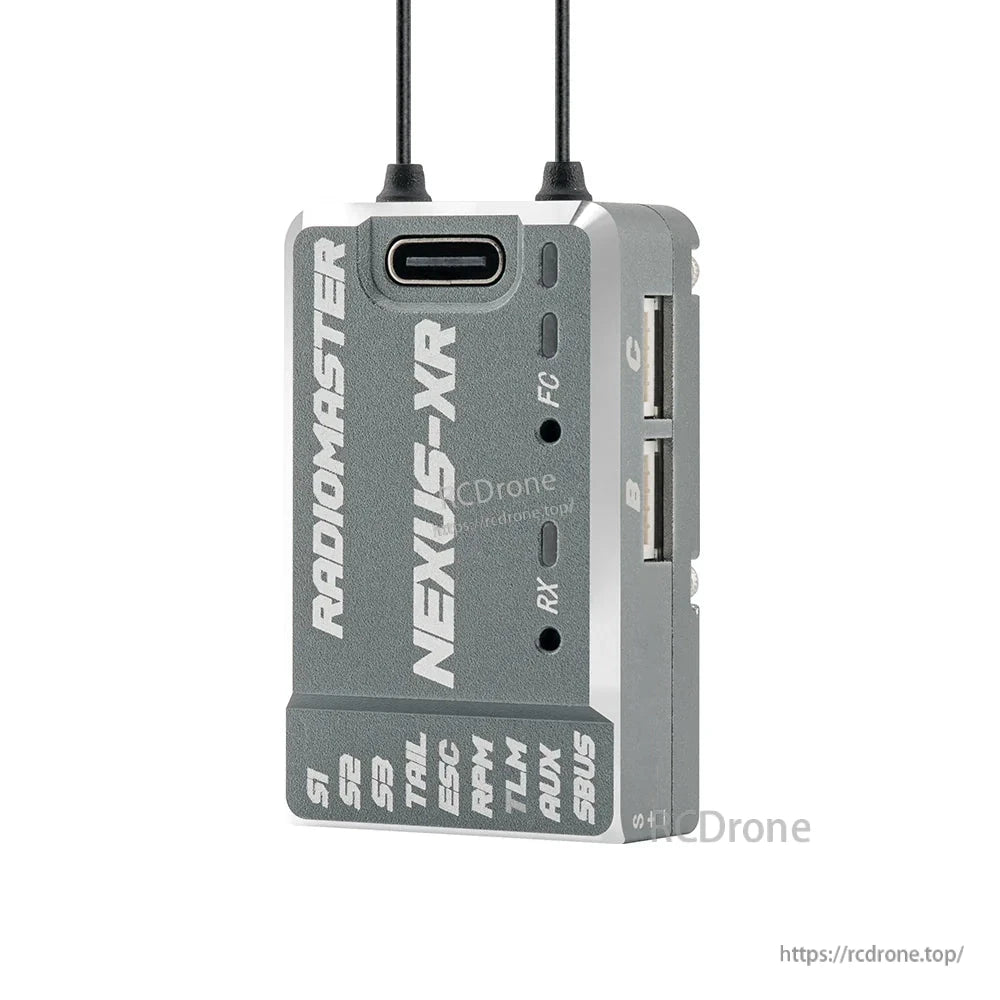

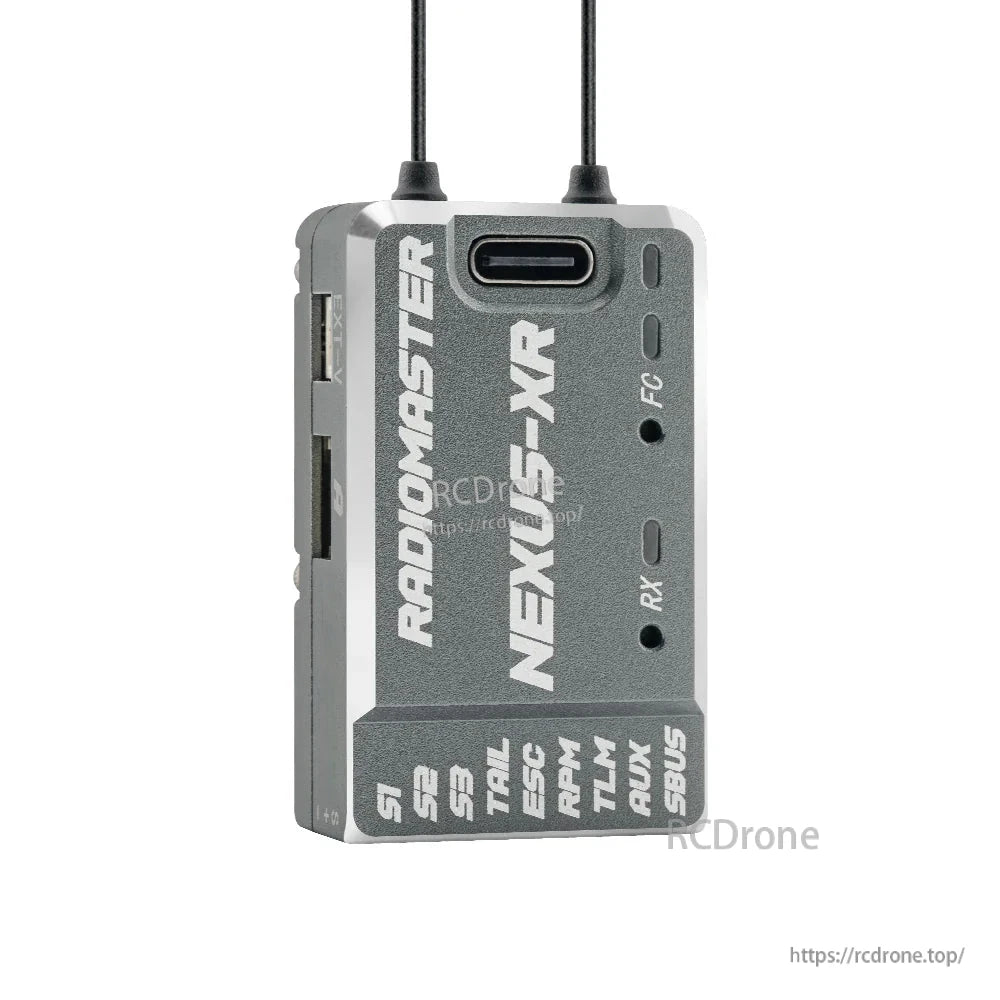

• Gehäuse und Zugang: CNC-bearbeitetes Aluminiumgehäuse; USB-C-Zugang unterstützt über das enthaltene USB-C-Verlängerungskabel/Type-C-Verlängerungskabel.
• Failsafe-Funktion: RF-Rettung als Standardfunktion aufgeführt.

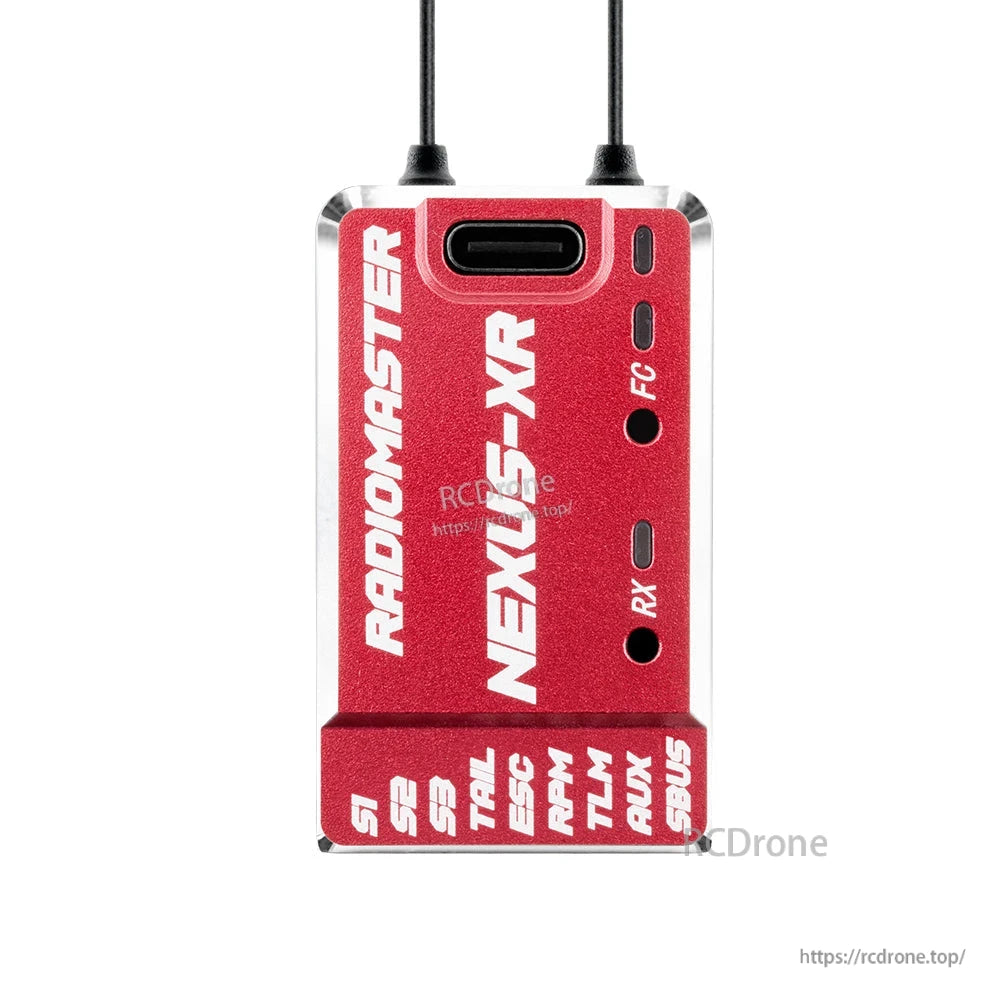

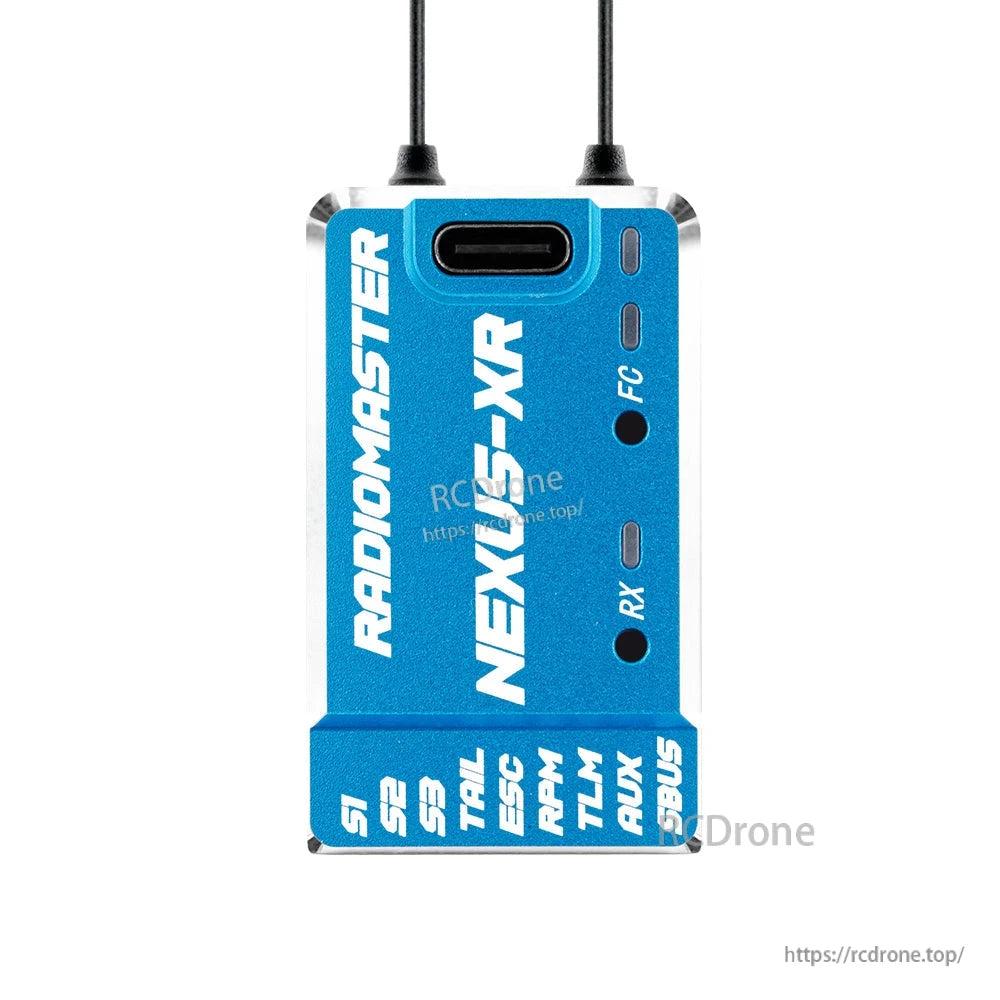

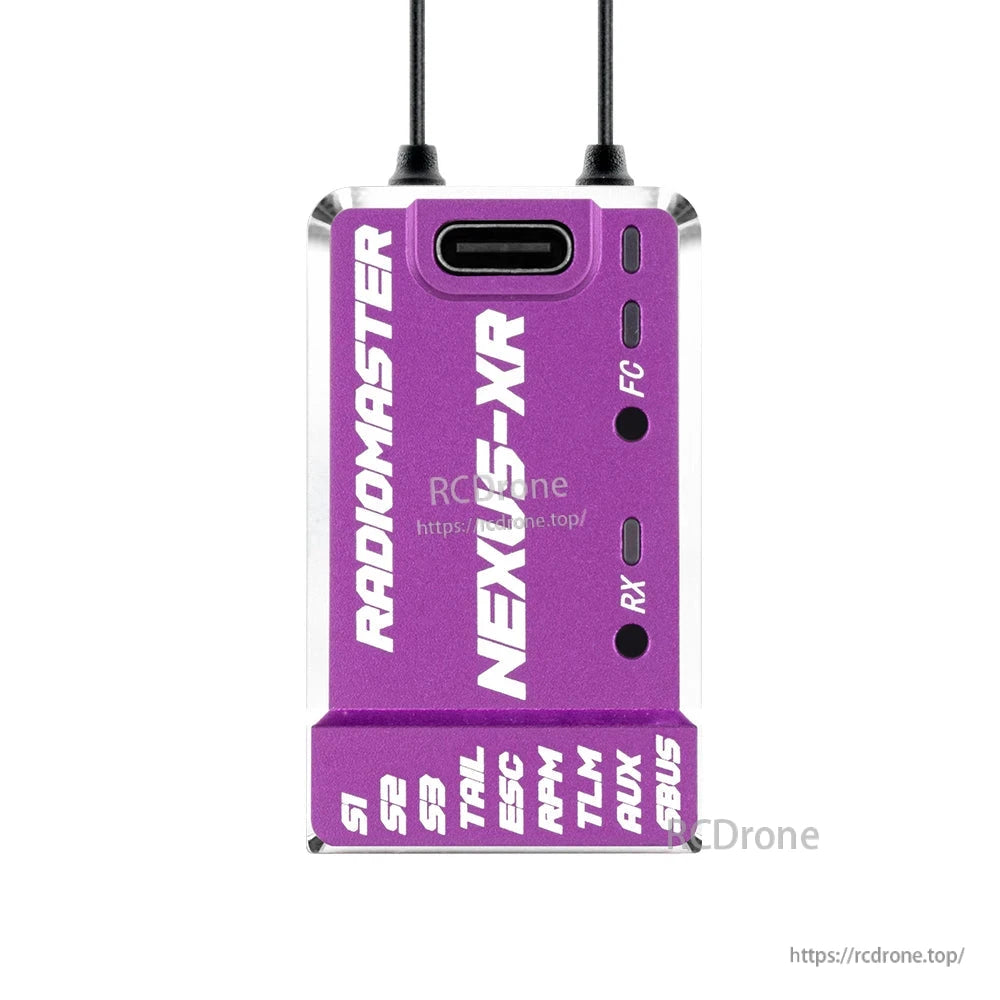

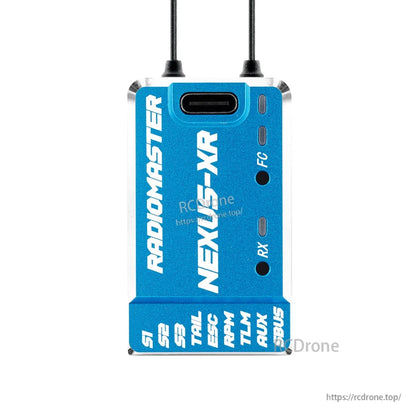

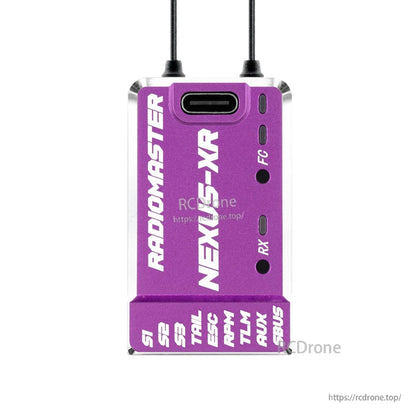

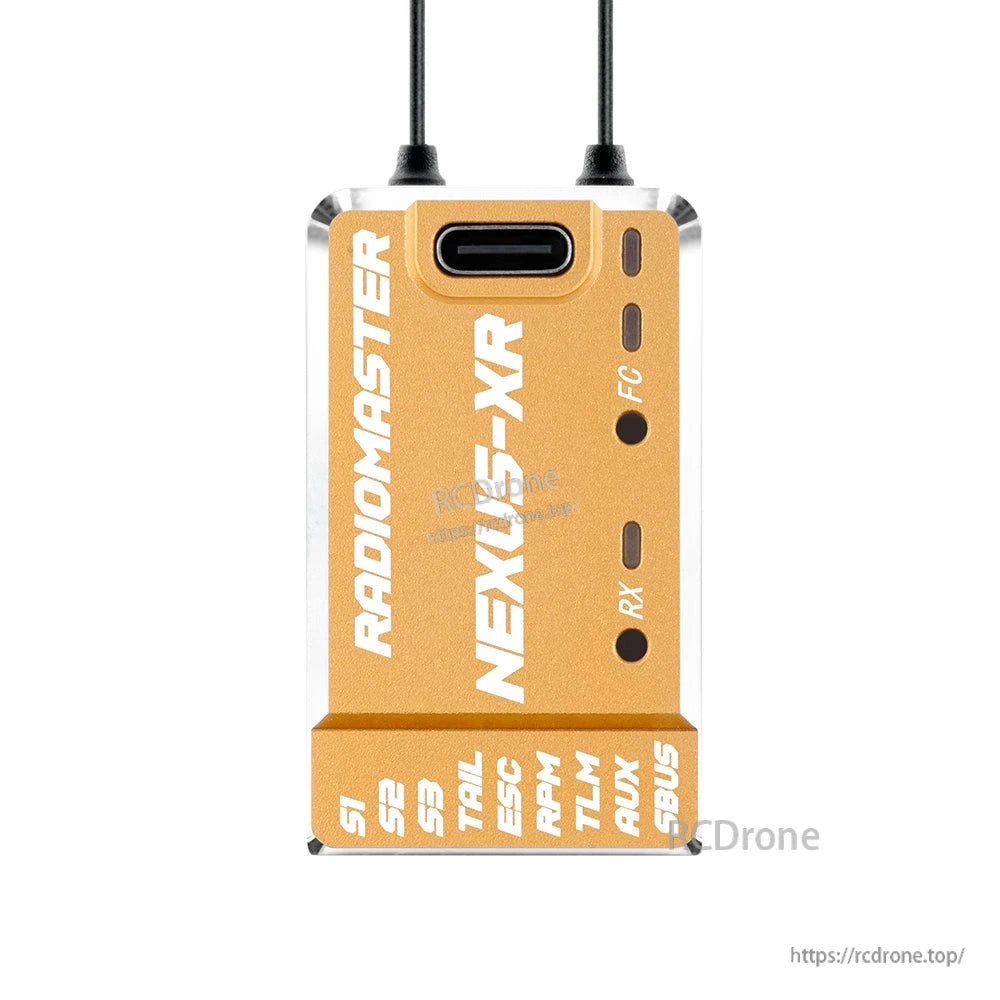

• Optionale Gehäusefarben: Grau / Gold / Rot / Blau / Lila.

Für Kompatibilitätsprüfungen vor dem Kauf, Fragen zur Verkabelung oder Unterstützung bei der Einrichtung, kontaktieren Sie support@rcdrone.top or besuchen Sie https://rcdrone.top/ .

Technische Daten

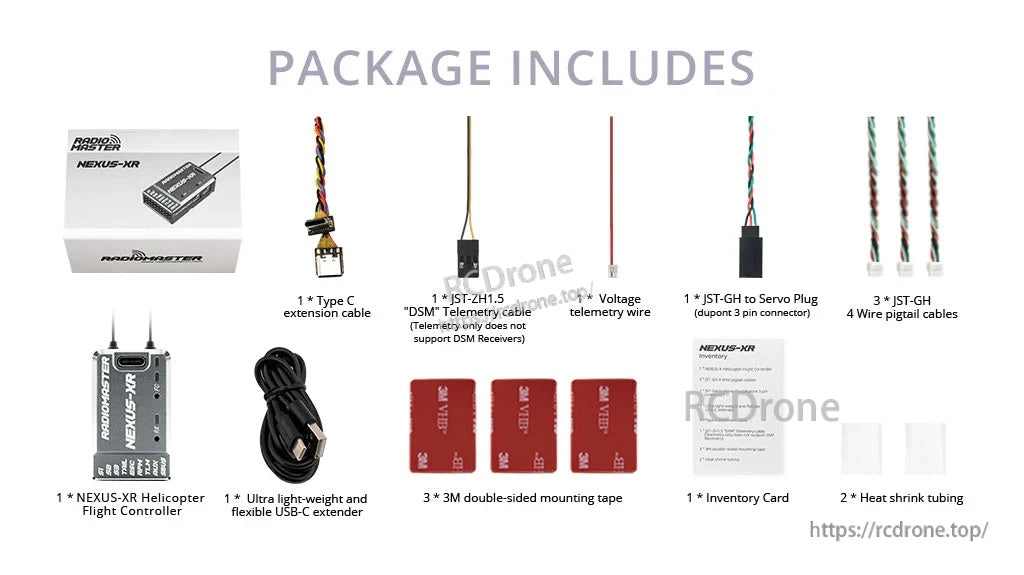

Was ist enthalten

• 1 * NEXUS-XR Steuerungssystem
• 3 * JST-GH 4-Draht-Pigtail-Kabel
• 1 * JST-GH zu Servostecker (Dupont 3-Pin-Stecker)
• 1 * Ultraleichter und flexibler USB-C-Extender
• 1 * Typ C Verlängerungskabel
• 1 * JST-ZH1.5 “DSM” Telemetrie-Kabel (nur Telemetrie; unterstützt keine DSM-Empfänger)
• 1 * Spannungstelemetriedraht
• 3 * 3M doppelseitiges Montagetape
• 2 * Schrumpfschlauch
• 1 * Inventarkarte

Anwendungen

• Hubschrauber-Bauten, die einen integrierten 2,4GHz ExpressLRS-Empfänger (CRSF-Bus-Schnittstelle) erfordern
• Hubschrauber-Setups, die eine Onboard-Blackbox-Protokollierung (256MB) für das Tuning benötigen
• Installationen, die Servoausgänge bis zu 12V und Unterstützung für 760us / 1520us Servos erfordern

Verwandte Produkte

• NEXUS-Steuerungssystem
• NEXUS-X Steuerungssystem

Details

Der NEXUS-XR kombiniert einen Hubschrauber-Flugcontroller und einen 2,4GHz ExpressLRS-Empfänger in einem kompakten CNC-Aluminiumgehäuse.

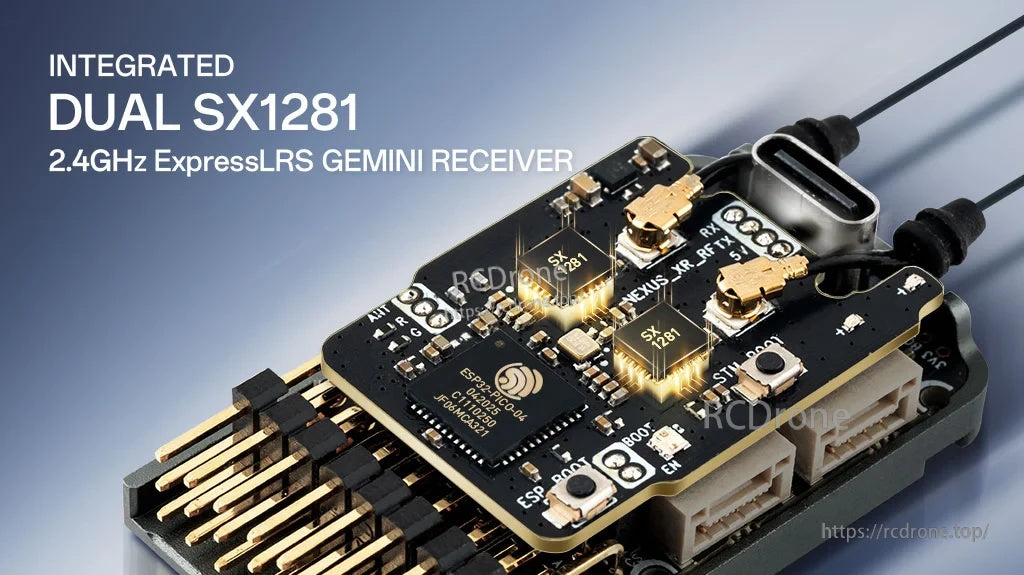

Die Dual SX1281 (Gemini) ExpressLRS-Hardware ist integriert, um die Verkabelung zu reduzieren und die Notwendigkeit eines externen Empfängers in vielen Builds zu eliminieren.

Ein STM32F722 MCU, gepaart mit einem ICM42688P 6-Achsen MEMS-Sensor, bietet die Verarbeitung und Bewegungserkennung, die für eine stabile Heli-Steuerung erforderlich sind.

256MB Onboard-Flash unterstützt Blackbox-Logging für Tuning und Fehlersuche.

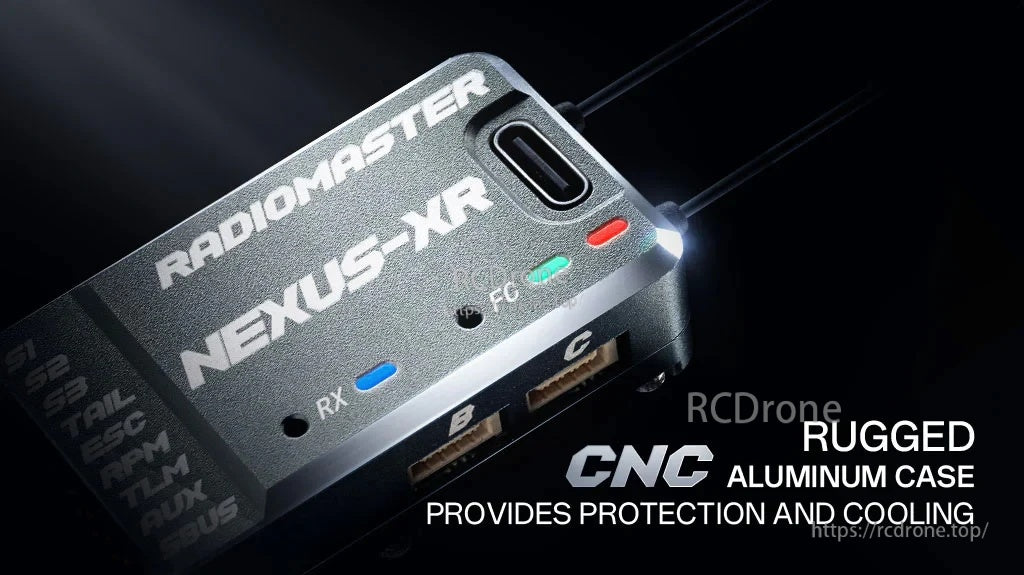

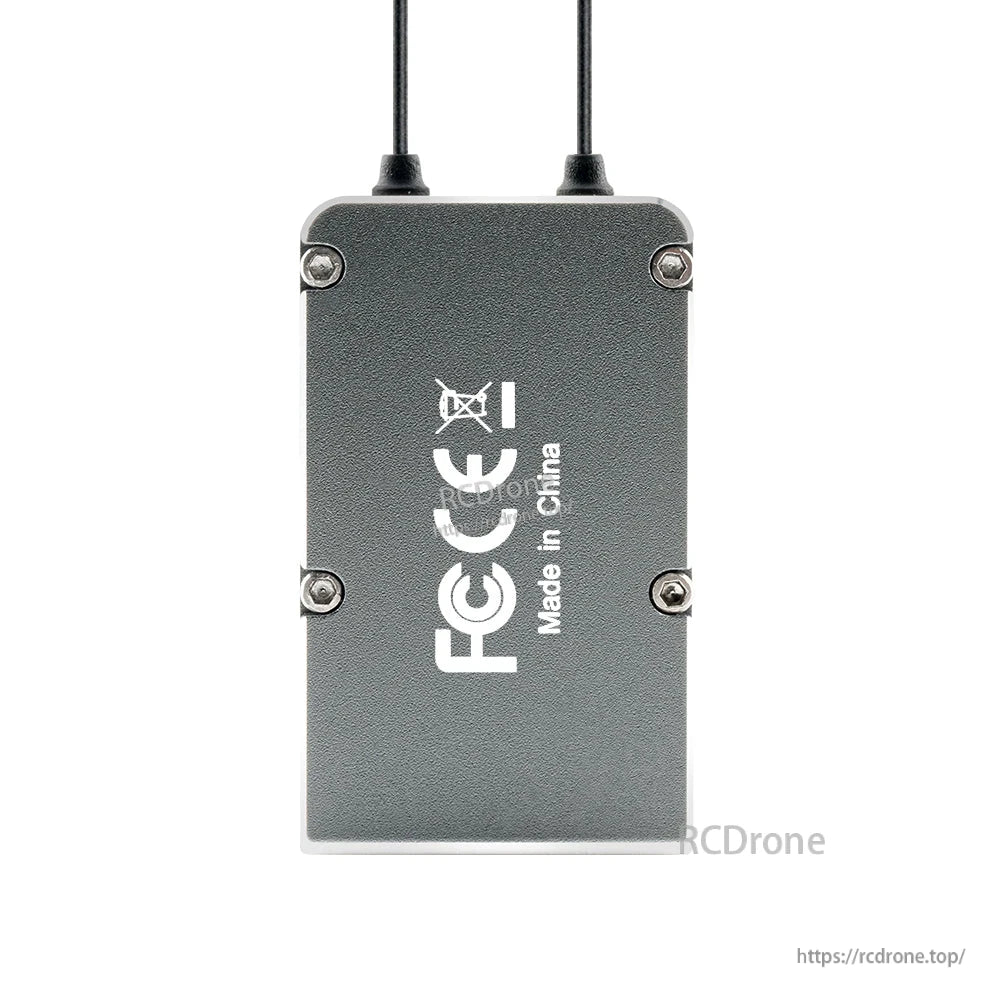

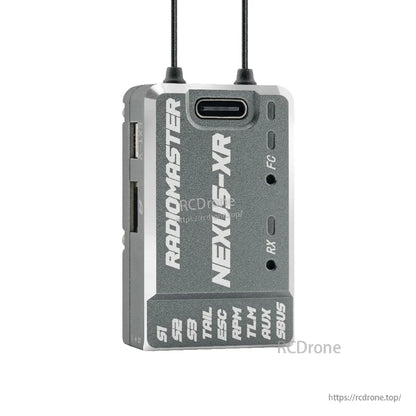

Ein robustes CNC-gefrästes Aluminiumgehäuse hilft, die Elektronik zu schützen und die Kühlung zu verbessern, mit einfachem USB-C-Zugang für die Einrichtung.

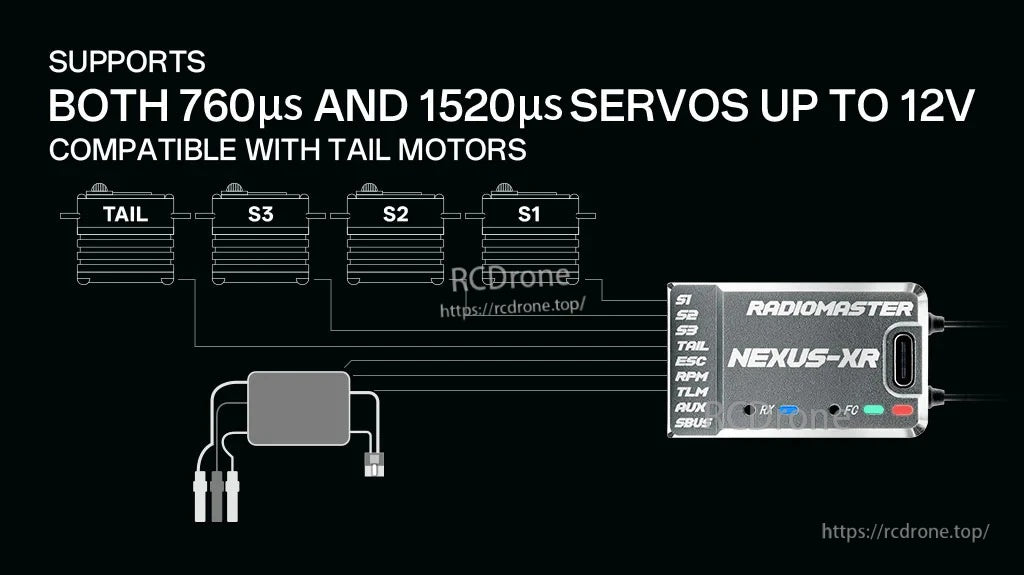

Servoausgänge unterstützen sowohl 760µs als auch 1520µs Servos bis zu 12V, mit Kompatibilität für Heckmotor-Setups.

Überspringen Sie die Teilejagd: Die Box enthält einen USB-C-Extender, Verkabelungsleitungen, Montagetape und Schrumpfschlauch, um die Installation zu beschleunigen.

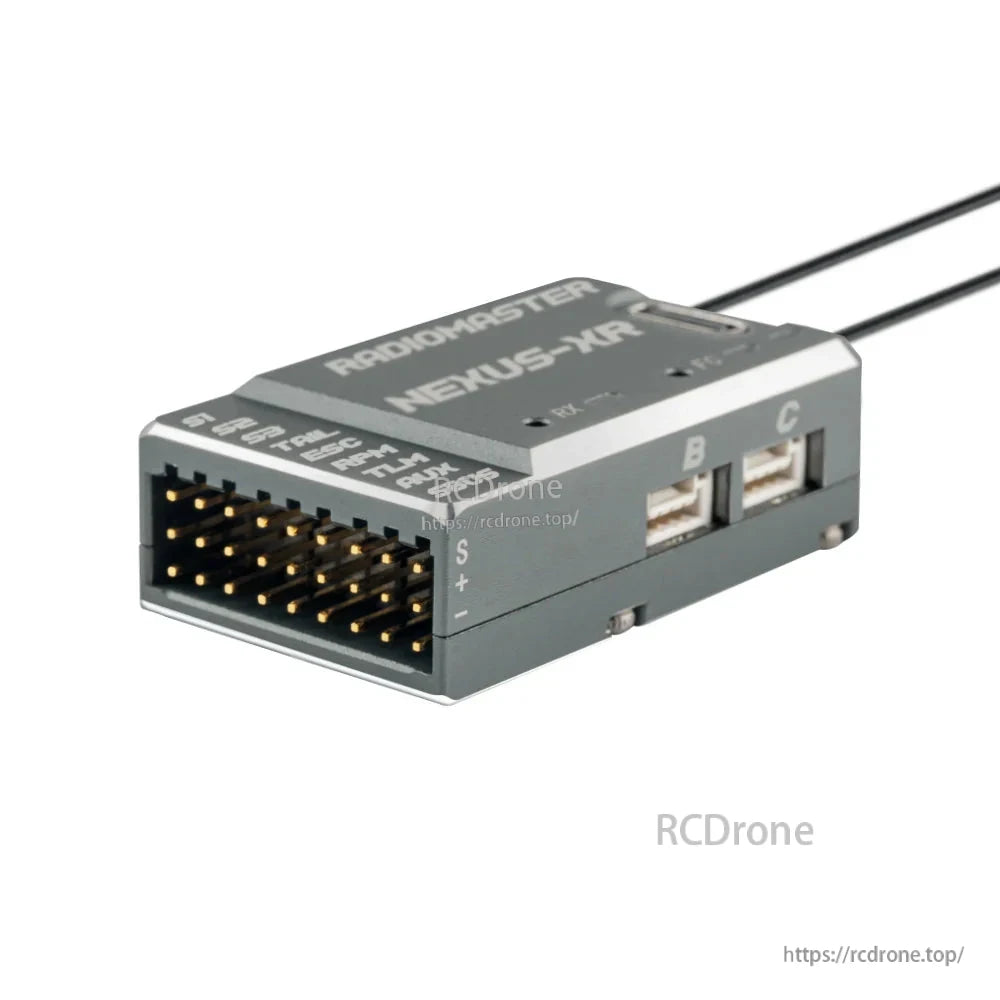

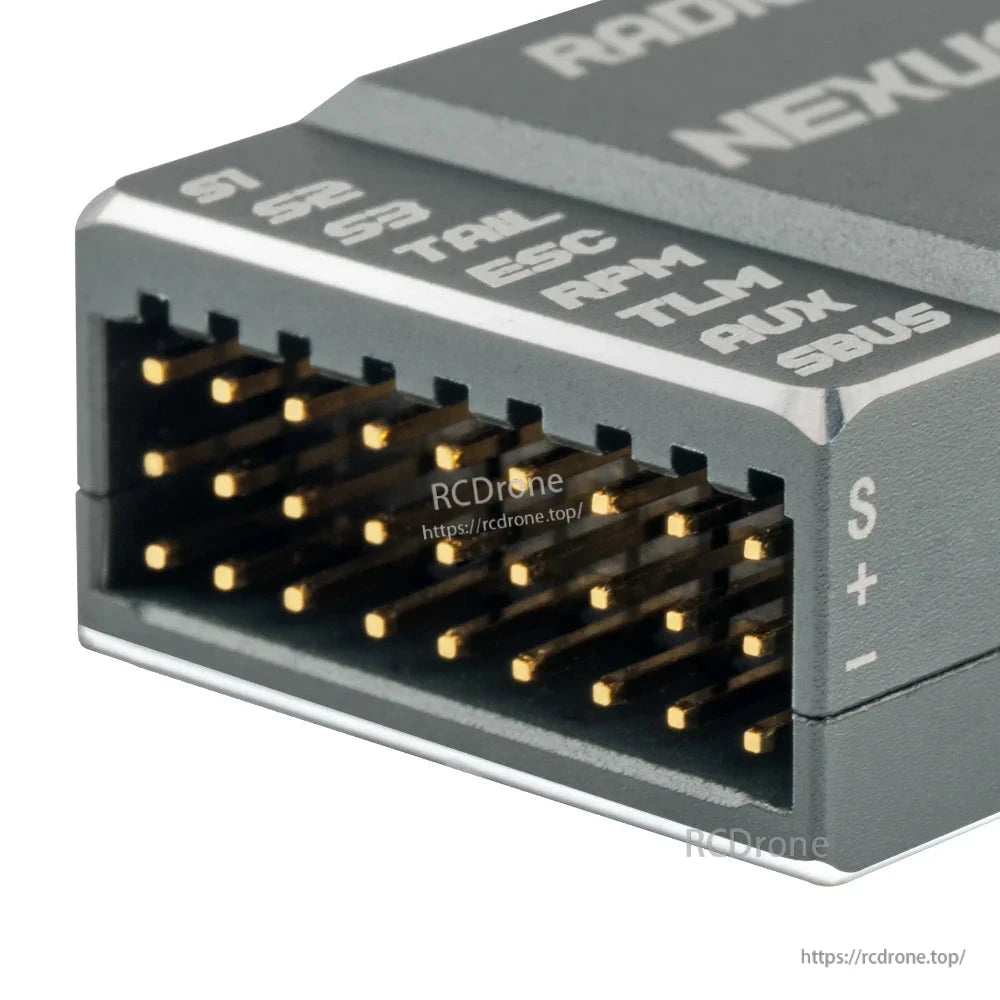

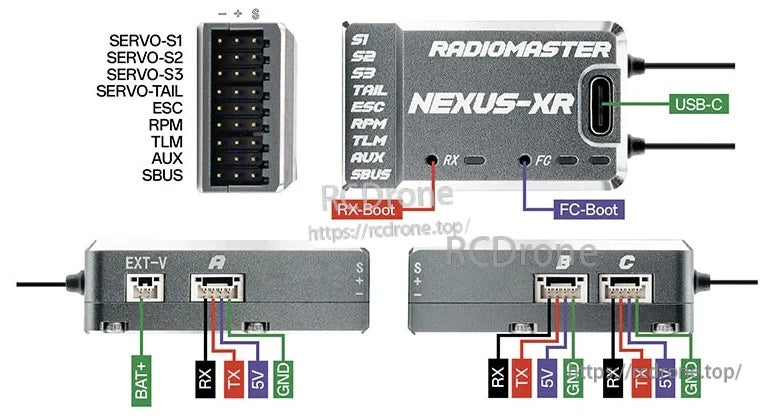

Klare Portbeschriftungen helfen bei der sauberen Verkabelung für Servos, Stromversorgung, Telemetrie und UART-Zubehör.
