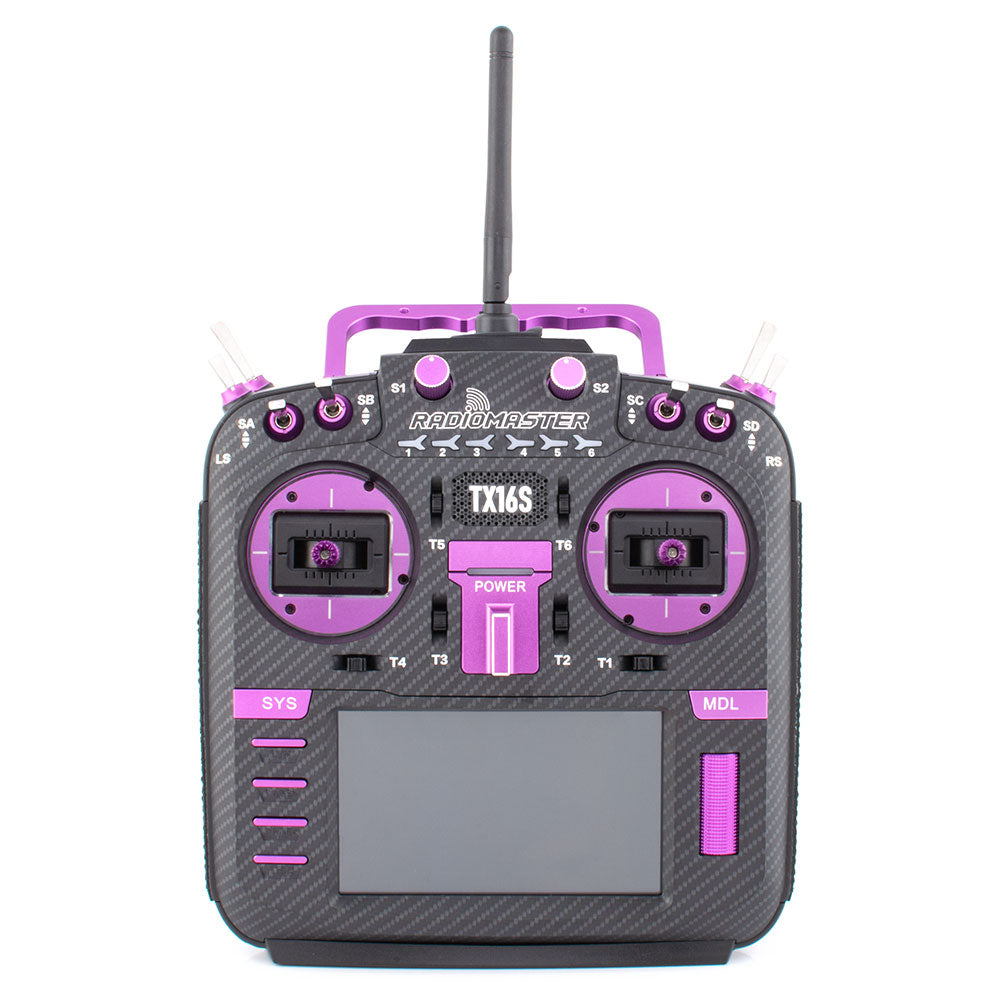

RadioMaster TX16S Mark II Max Joshua Bardwell Edition ELRS M2 Fernsteuerung mit V4.0 Hall-Gimbals

Übersicht

Der TX16S Mark II Max Radio Controller (Joshua Bardwell Edition / ELRS / M2) ist ein Open-Source-Fernsteuerungssystem mit internem ExpressLRS (ELRS) und EdgeTX-Firmware (Touchscreen standardmäßig aktiviert). Diese JB Edition umfasst eine Carbonfaser-Frontplatte, lila CNC-Teile und V4.0 Hall-Sensor-Gimbals mit Aluminium-Fascia für präzise Steuerung und langfristige Stabilität.

Hauptmerkmale

• Internes ELRS-Modul: ExpressLRS (SX1280)
• Integriertes ExpressLRS Backpack
• EdgeTX standardmäßig installiert; unterstützt EdgeTX und OpenTX
• 4,3-Zoll-Farb-Touchdisplay (480 * 272); 4,3-Zoll-IPS-Farbdisplay mit präzisem Touchpanel
• V4.0 Hall-Gimbals: verbesserte Zentrierung und Temperaturstabilität (gleiche Schaltung wie AG01); ohne Demontage einstellbar (Min. 38°, Max.54°)

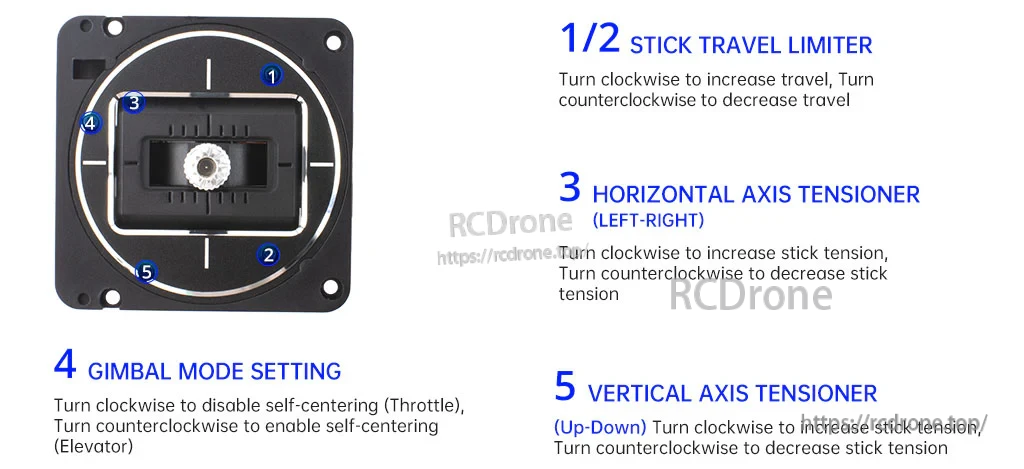

• Gimbal-Einstellungen (im Uhrzeigersinn/gegen den Uhrzeigersinn wie angegeben): Stick-Reisebegrenzer; horizontaler Achsspanner (links-rechts); vertikaler Achsspanner (hoch-runter); Gimbal-Modus-Einstellung (Selbstzentrierung für Gas deaktivieren / Selbstzentrierung für Höhenruder aktivieren)
• Verbesserte interne Schaltung und optimierte Stromversorgung
• Neue Ladeelektronik mit integriertem Verpolungsschutz; bis zu 2,2A interner USB-C-Ladestrom
• Hinten montierte 3,5-mm-Audiobuchse für Kopfhörerausgang (entwickelt, um RF-Interferenzen von externen Modulen zu minimieren)
• Trainer-Buchse: Standard TRS 3.5mm Steckdose
• JR-kompatibler externer Modulschacht
• Hinterer DIY/Zubehöranschluss für personalisierte Modifikationen
• Integrierte Dual-Lautsprecher
• Erhöhte & flache hintere Griffe für Ergonomie (erhöhte Griffe standardmäßig installiert)
• Verbesserte S1/S2-Regler mit klaren Mittelrastungen; verbesserte LS/RS-Schieber mit geschmeidigerem Gefühl und besseren Mittelrastungen
• Neu gestalteter, leicht abnehmbarer Batteriedeckel für besseren Zugang
• Überarbeitete Gehäuse-/Frontplatte mit verbesserter Passform und Verarbeitung; verbesserte interne Kunststoffe für Langlebigkeit
• Upgrade-Methoden: USB-C Online / SD-Karte Offline-Upgrade
• EdgeTX Companion PC-Softwareunterstützung (Modell- und Radioeinstellungen von einem PC programmieren)

Technische Daten

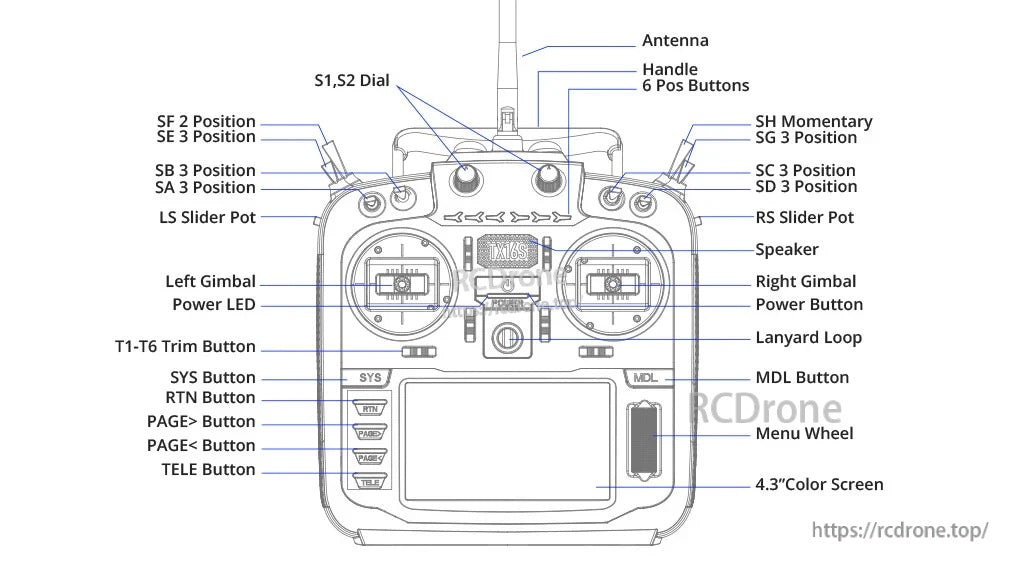

Ports & Steuerungen (identifiziert)

• USB-Daten
• Ladeanschluss
• SD-Kartensteckplatz
• UART-Anschluss
• TRS 3,5 mm Trainerbuchse
• 3.5mm Audioanschluss (Kopfhörer-Audio)

• Schalter/Eingänge beschriftet: SA (3 Positionen), SB (3 Positionen), SC (3 Positionen), SD (3 Positionen), SE (3 Positionen), SF (2 Positionen), SG (3 Positionen), SH (momentan)
• S1, S2 Drehknöpfe; LS Schiebepotentiometer; RS Schiebepotentiometer
• T1-T6 Trim-Tasten; SYS, RTN, SEITE>, SEITE<, TELE, MDL Tasten; Menü-Rad; Einschalttaste; Power-LED; Lanyard-Schlaufe
• Antenne, Griff, 6 Pos. Tasten, Lautsprecher, links/rechts Gimbal, 4.3" Farbdisplay

Was ist enthalten

• 1 * TX16S Mark II Max Radio Controller
• 1 * 18650 Fach
• 1 * USB-C Kabel
• 1 * Displayschutzfolie
• 1 * LED Gimbal Licht Mod Set (Weiß)
• 1 Paar flache Griffe
• 1 Paar erhöhte Griffe (standardmäßig am Radio installiert)
• 1 * TX16S Schlüsselanhänger

Anwendungen

• RC-Flugzeuge, Hubschrauber, Multirotor/FPV-Drohnen und Boden-RC-Modelle mit kompatiblen Empfängern (bis zu 16 Kanälen, abhängig vom Empfänger)
• Setups, die intern 2 erfordern.4GHz ExpressLRS und EdgeTX/OpenTX-ähnliche Modellprogrammierung
• Verwendung mit externen JR-Bay RF-Modulen, wo vom Modul und EdgeTX unterstützt

Für Produktwahl und After-Sales-Fragen kontaktieren Sie https://rcdrone.top/ oder senden Sie eine E-Mail an support@rcdrone.top .

Handbücher

• TX16S Radio Benutzerhandbuch (PDF)

Videos

Wie man die Modi ändert (Modus 2 zu Modus 1)

Wie man ExpressLRS auf Radiomaster TX16S MKII einrichtet

ExpressLRS & mLRS Links

• Offizielle Dokumentation von ExpressLRS
• mLRS Projektseite
• mLRS Web Flasher

Firmware-Hinweise

EdgeTX ist standardmäßig installiert (Touchscreen aktiviert).

* Erfordert EdgeTX Version 2.6.0 oder OpenTX Version 2.3.15 oder höher.

Details

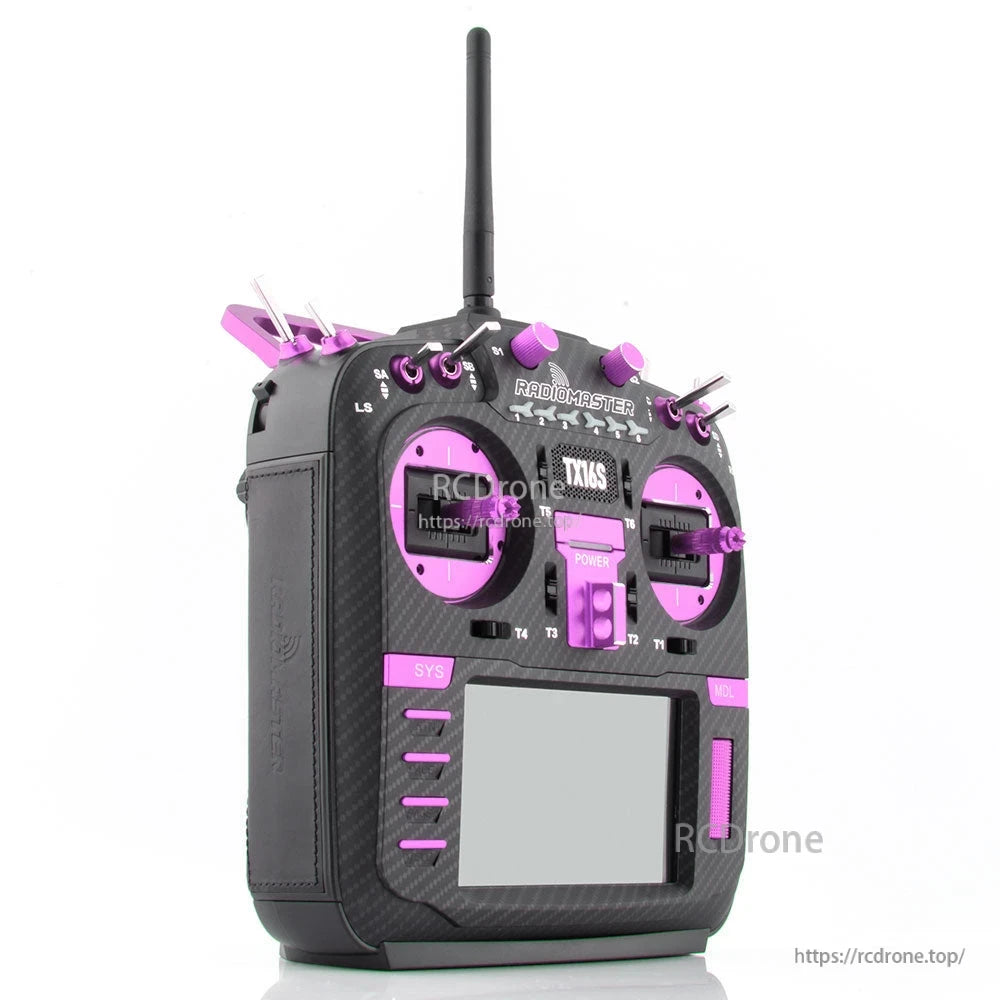

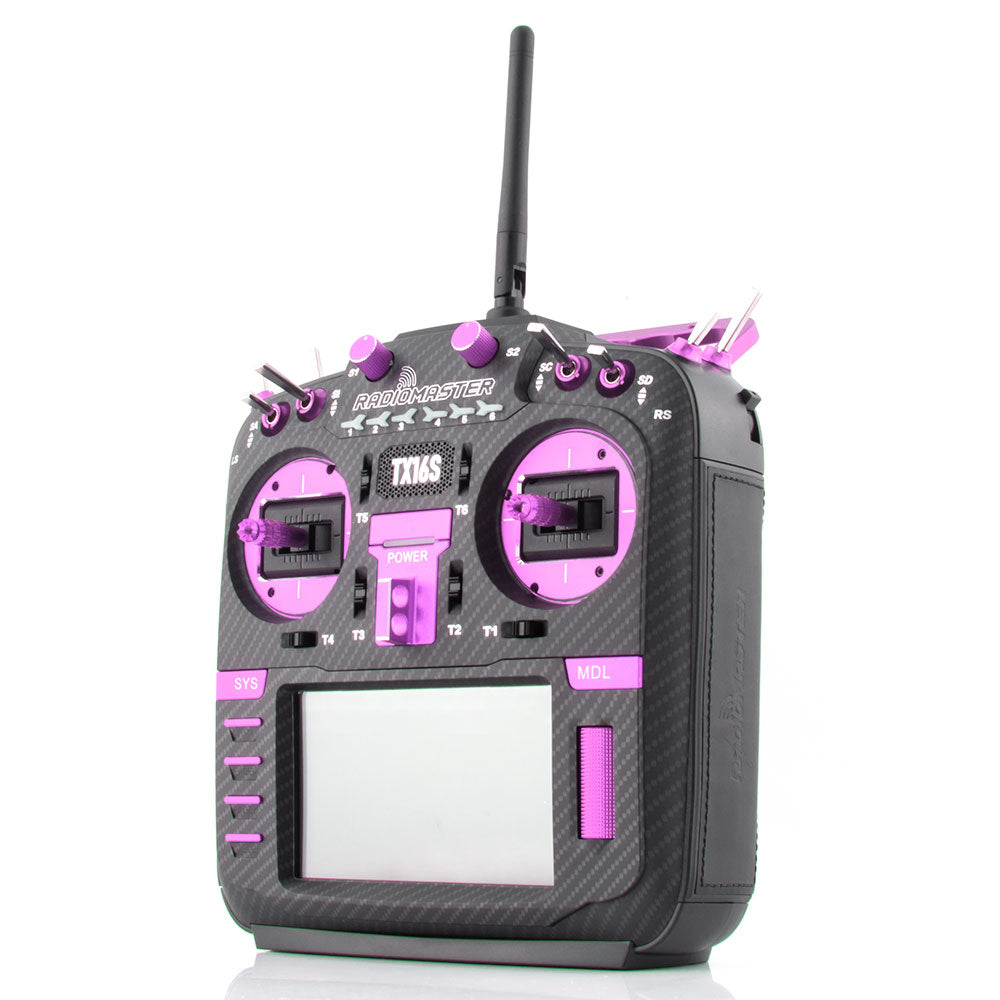

Die Joshua Bardwell Edition TX16S Mark II Max kombiniert einen Carbonfaser-Look mit lila CNC-Akzenten und EdgeTX-bereiter Hardware.

Ein großes IPS-Touchdisplay und vollwertige Bedienelemente ermöglichen eine schnelle und intuitive Modellkonfiguration und Fluganpassungen.

Wählen Sie die interne ExpressLRS-Option oder die 4-in-1-Multiprotokollversion, um Ihr Empfänger-Ökosystem anzupassen.

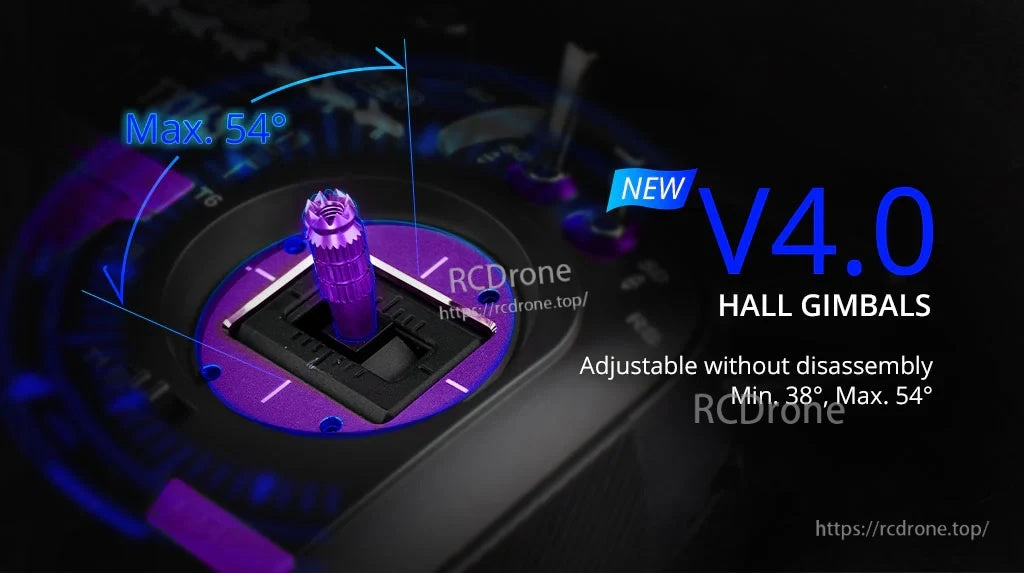

V4.0 Hall-Sensor-Gimbals bieten eine sanfte Steuerung, stabile Zentrierung und werkzeugzugängliche Anpassungen ohne Demontage.

Feinabstimmung des Stickwegs, der Federhärte und des Selbstzentrierungsverhaltens, um Ihrem bevorzugten Flugstil zu entsprechen.

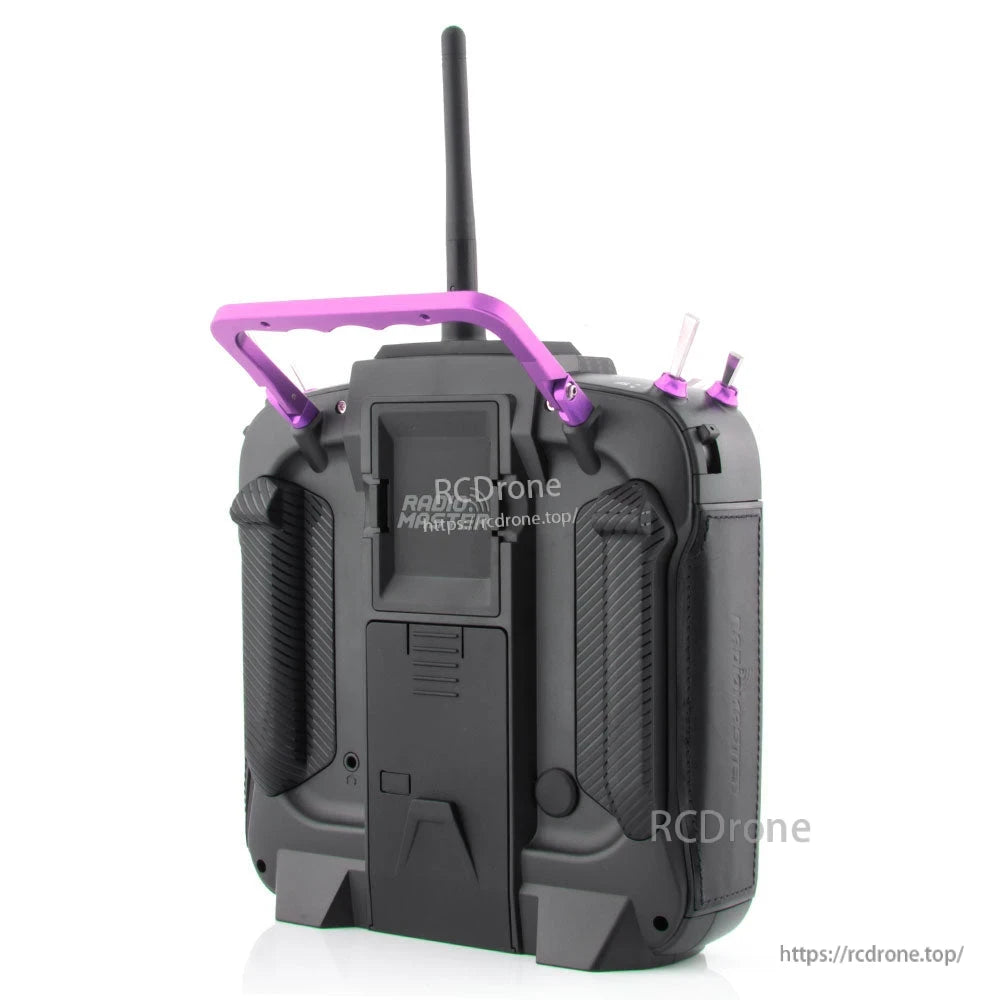

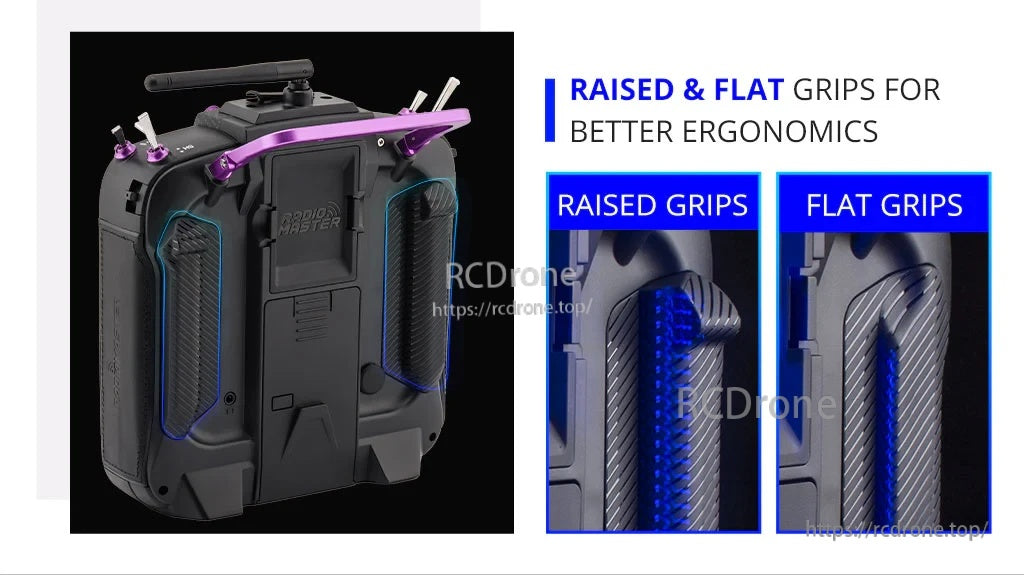

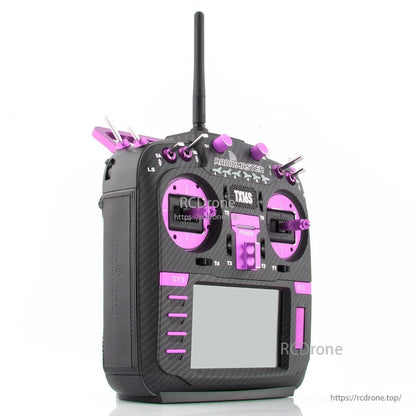

Wechselbare erhöhte oder flache hintere Griffe helfen, den Komfort für verschiedene Handgrößen und Pinch- oder Daumenkontrolle einzustellen.

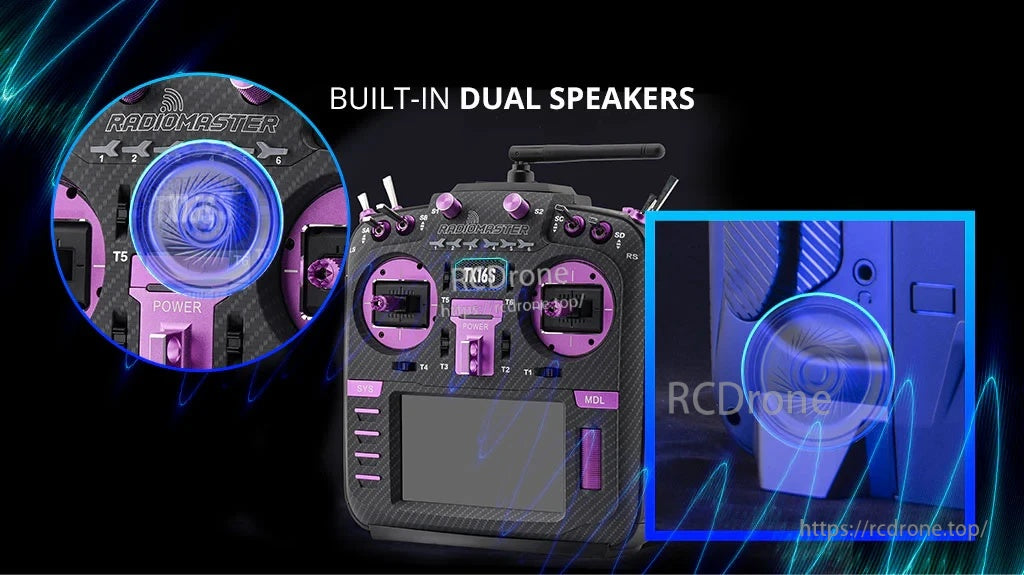

Integrierte Dual-Lautsprecher bieten klare Audiohinweise, ohne dass Kopfhörer benötigt werden.

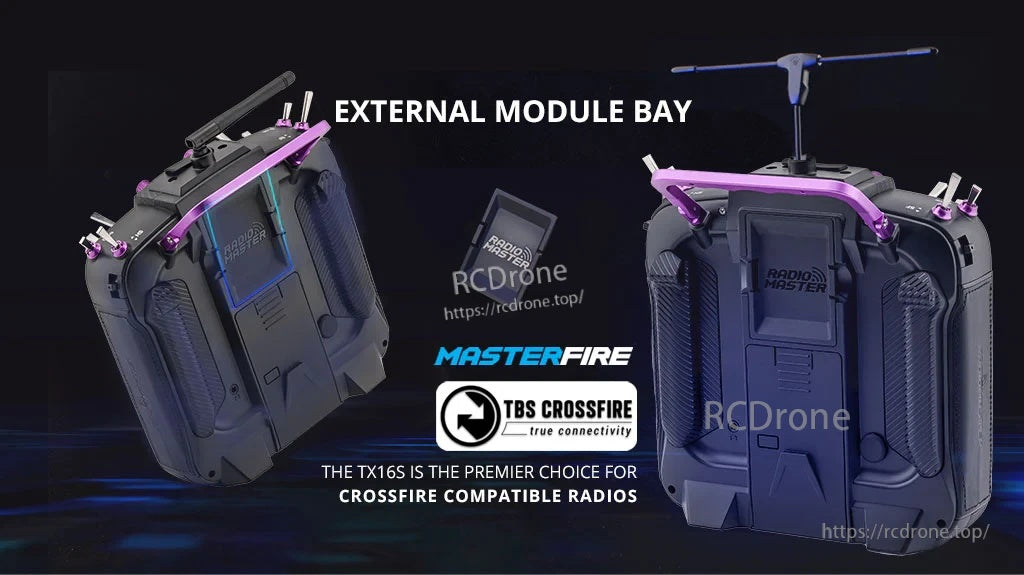

Ein externes Modulfach im JR-Stil hält die Upgrade-Pfade für Piloten offen, die ein separates RF-Modul hinzufügen möchten.

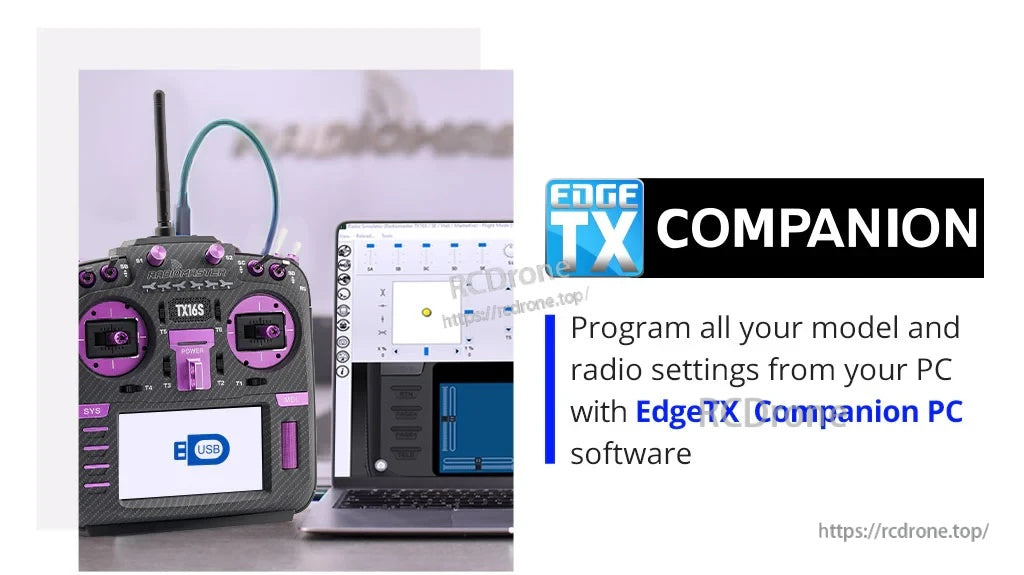

EdgeTX Companion ermöglicht es Ihnen, Modellprofile und Radioeinstellungen von einem Computer aus zu verwalten, um eine schnellere Einrichtung und Sicherung zu gewährleisten.

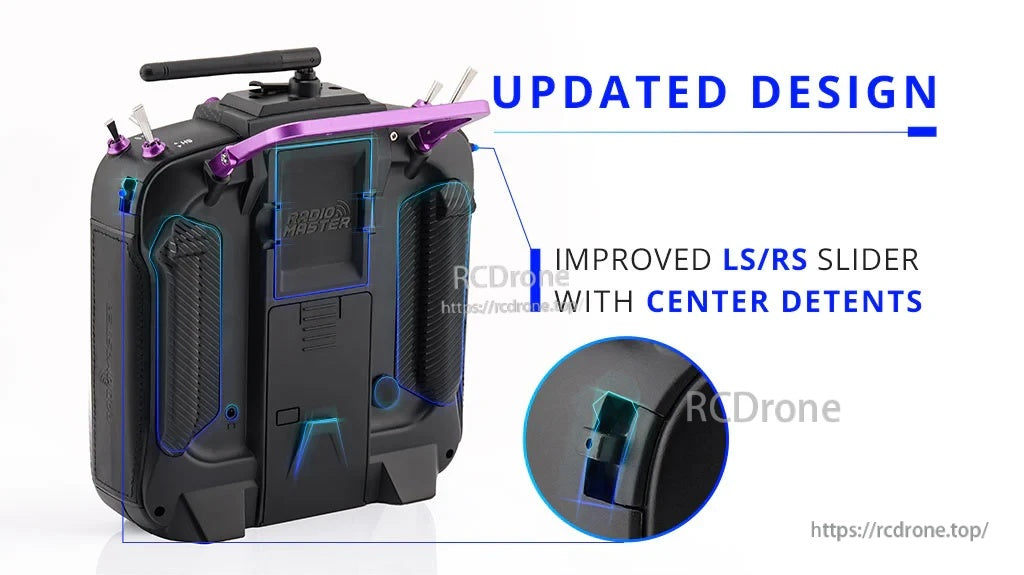

Verbesserte Schieberegler mit Mittelrastung erleichtern das Erreichen wiederholbarer Einstellungen für Kameras, Flugmodi oder Mischungen.

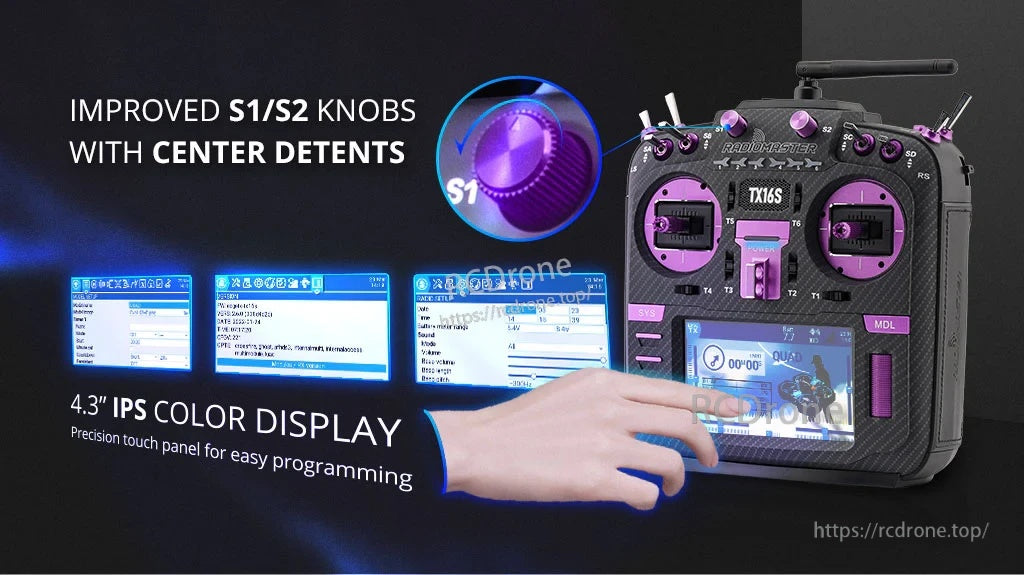

Die S1/S2-Regler mit Mittelrastung und ein reaktionsschneller Touchscreen verbessern die Genauigkeit beim Navigieren durch Menüs und beim Vornehmen von Änderungen.

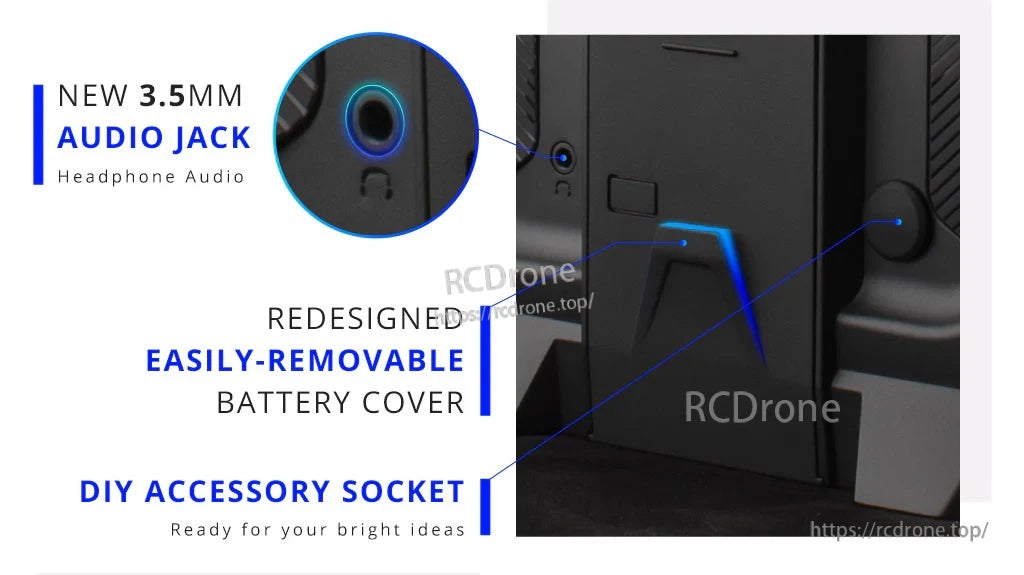

Bequeme Zugangsstellen umfassen einen 3,5-mm-Kopfhöreranschluss, eine einfachere Batteriefachabdeckung und einen hinteren DIY/Zubehöranschluss.

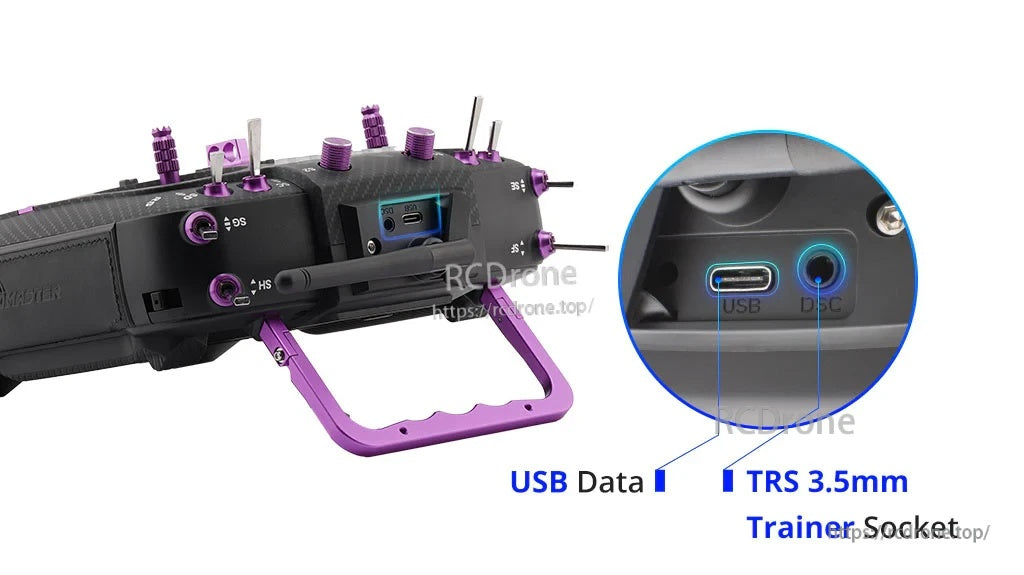

Die USB-Konnektivität unterstützt Datenaufgaben, während der 3,5-mm-TRS-Traineranschluss Buddy-Box-Trainingskonfigurationen ermöglicht.

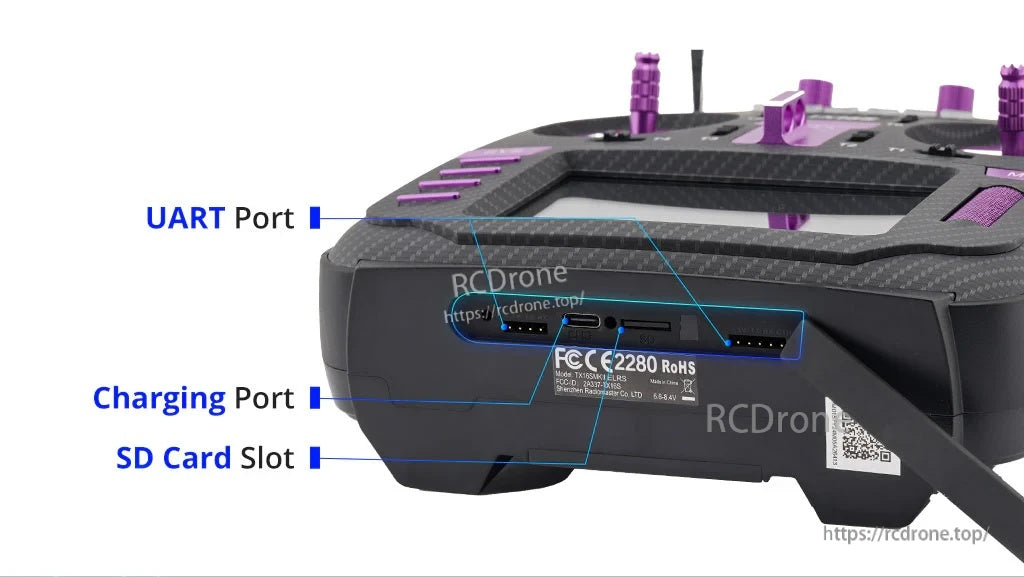

Die Anschlüsse sind gruppiert, um einen einfachen Zugang zum Laden, zur SD-Karten-Speicherung und zur Erweiterung über die UART-Schnittstelle zu ermöglichen.

Ein vollständiges Steuerlayout mit Sechs-Positionen-Schaltern, Schiebereglern und speziellen Tasten unterstützt komplexe Modellmischungen und Arbeitsabläufe.

Überspringen Sie die Komplexität des internen RF-Moduls mit integriertem ExpressLRS für schnelle Reaktion und breite Empfängerkompatibilität.
